GEBRUIKSAANWIJZING MultiCyclone MC16 GEN2 Waterco

Installatie- en bedieningshandleiding

Deze apparatuur moet door een vakkundig technicus worden geïnstalleerd en onderhouden. Onjuiste installatie kan een elektrisch gevaar opleveren die schade kan toebrengen aan eigendommen, ernstig letsel kan veroorzaken of overlijden tot gevolg kan hebben. Bij een foutieve installatie vervalt de garantie.

AVISO

In deze handleiding staat belangrijke informatie over de installatie, bediening en het veilig gebruik van dit product. Na installatie moet deze handleiding worden overhandigd aan de eigenaar/gebruiker van deze apparatuur.

1. De in deze handleiding beschreven machines & apparatuur zijn specifiek ontworpen voor het voorfilteren en recirculeren van water in zwembaden.
2. Ze zijn is bedoeld om gebruikt te worden met schoon water met een maximumtemperatuur van 45 graden Celsius (113 graden Fahrenheit).
3. De installatie moet worden uitgevoerd conform de veiligheidsinstructies voor badinrichtingen, in het bijzonder de richtlijn HD 60364-7-702 en de specifieke instructies horend bij elke inrichting.
4. De regels met betrekking tot het voorkomen van ongelukken dienen zorgvuldig te worden opgevolgd.
5. Voor elke wijziging aan de pomp is vooraf toestemming nodig van de fabrikant. Authentieke vervangingsonderdelen en toebehoren die door de fabrikant zijn goedgekeurd, dragen bij aan een hoog veiligheidsniveau. De fabrikant van de pomp aanvaardt geen aansprakelijkheid voor schade en letsel veroorzaakt door ongeautoriseerde vervangingsonderdelen of toebehoren.
6. Sommige delen van de pomp en andere apparatuur komen tijdens het gebruik onder gevaarlijke elektrische spanning te staan. Er mag pas aan elke pomp of op de pomp aangesloten apparatuur worden gewerkt nadat de netspanning ervan is uitgeschakeld en de netspanning van de startinrichting is uitgeschakeld.
7. De gebruiker dient ervoor te zorgen dat montage- en onderhoudswerkzaamheden worden uitgevoerd door bekwame, geautoriseerde personen en dat deze personen eerst de onderhouds- en installatie-instructies zorgvuldig hebben doorgelezen.
8. De bedrijfsveiligheid van de pomp en andere apparatuur is alleen gegarandeerd als de installatie- en onderhoudsinstructies correct worden opgevolgd..
9. De grenswaarden in de technische tabel mogen in geen enkele omstandigheid worden overschreden.
10. Neem bij een gebrekkige werking of storingen contact op met de afdeling technische ondersteuning van de fabrikant of de dichtstbijzijnde geautoriseerde vertegenwoordiger.
11. Als de netspanningskabel is beschadigd, dient deze door een erkende onderhoudsmedewerker te worden vervangen.
12. Het apparaat mag niet worden gebruikt door personen (inclusief kinderen) die beperkte fysieke, sensorische of geestelijke vermogens hebben of niet over de vereiste ervaring en kennis beschikken, tenzij een persoon die verantwoordelijk is voor hun veiligheid toezicht houdt of hen opgeleid heeft in het gebruik van het apparaat, en als zij de betrokken gevaren begrijpen.
13. Het apparaat is niet bedoeld voor gebruik door jonge kinderen. Kinderen moeten onder toezicht worden gehouden om ervoor te zorgen dat zij niet met het apparaat spelen.
14. Alle (elektrische) bedradingswerkzaamheden moeten worden uitgevoerd door een erkende elektricien en de installatie moet worden uitgevoerd overeenkomstig lokale regels.
15. Als de pomp en/of andere apparatuur wordt geplaatst bij een vijver of bad is het verplicht om een aardlekschakelaar te installeren met een stroomonderbreker van niet meer dan 30 mA.
16. Koppel het apparaat altijd los van de voeding voorafgaand aan montage, demontage of reiniging.
17. Als het vriest, moet het water volledig uit het pomphuis worden afgevoerd door de aftappluggen op het pomphuis te openen.

Voor gebruik in Europa:

1. Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen vanaf 8 jaar) die beperkte fysieke, sensorische of geestelijke vermogens hebben of niet over de vereiste ervaring en kennis beschikken, tenzij een persoon die verantwoordelijk is voor hun veiligheid toezicht houdt of hen opgeleid heeft in het gebruik van het apparaat.
2. Kinderen moeten onder toezicht worden gehouden om ervoor te zorgen dat zij niet met het apparaat spelen.
3. Reiniging en gebruikersonderhoud mogen zonder toezicht niet door kinderen worden uitgevoerd.

MULTICYCLONE

MultiCyclone is een fantastisch voorfiltratieapparaat dat water kan besparen en het onderhoud van het zwembadfilter tot een minimum kan beperken. De MultiCyclone is gebaseerd op de principes van centrifugale waterfiltratie en filter tot 80% van het vuil in het zwembad voordat dit het zwembadfilter bereikt. Voor de reiniging is slechts 15 liter water (4 gallons) nodig.

• Minimaliseert filteronderhoud en bespaart water.
• Geen filtermedia die moeten worden gereinigd of vervangen.
  • Meerdere hydrocyclonen.
• Geschikt voor nieuwe en bestaande installaties..

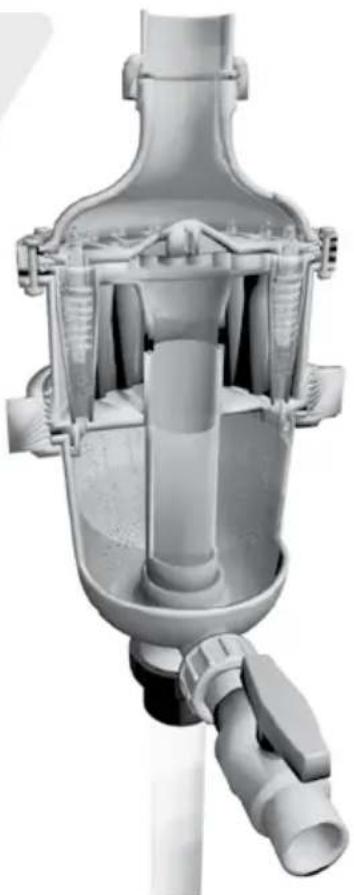

Het water komt aan de zijkant de meervoudige hydrocyclonen binnen waardoor een sterk centrifugaal effect ontstaat. Ongeveer 80% van het binnenkomende vuil wordt in een spiraal naar beneden geleid, naar de doorzichtige bezinkselkamer. Het uitgaande, gepolijste water wordt via het filtratiesysteem naar het zwembad geleid.

Eenvoudig onderhoud

De installatie van een MultiCyclone als voorfilter bij een zandfilter kan de terugspoelfrequentie terugbrengen tot één keer per jaar. Dit resulteert in een besparing tot 7000 liter (1850 gallons) water per jaar voor een normaal gemiddeld zwembad.

Minimaliseren terugspoelfrequentie van mediafilter

De installatie van een MultiCyclone als voorfilter bij een zandfilter kan de terugspoelfrequentie terugbrengen tot één keer per jaar. Dit resulteert in een besparing tot 7000 liter (1850 gallons) water per jaar voor een normaal gemiddeld zwembad.

Minimaliseren reinigen en vervangen van de filtercartridge

De installatie van een MultiCyclone als voorfilter bij een cartridgefilter kan reiniging en vervanging van filtercartridges beperken tot één keer per zwemseizoen en zelfs tot één keer per jaar, afhankelijk van de grootte van het cartridgefilter.

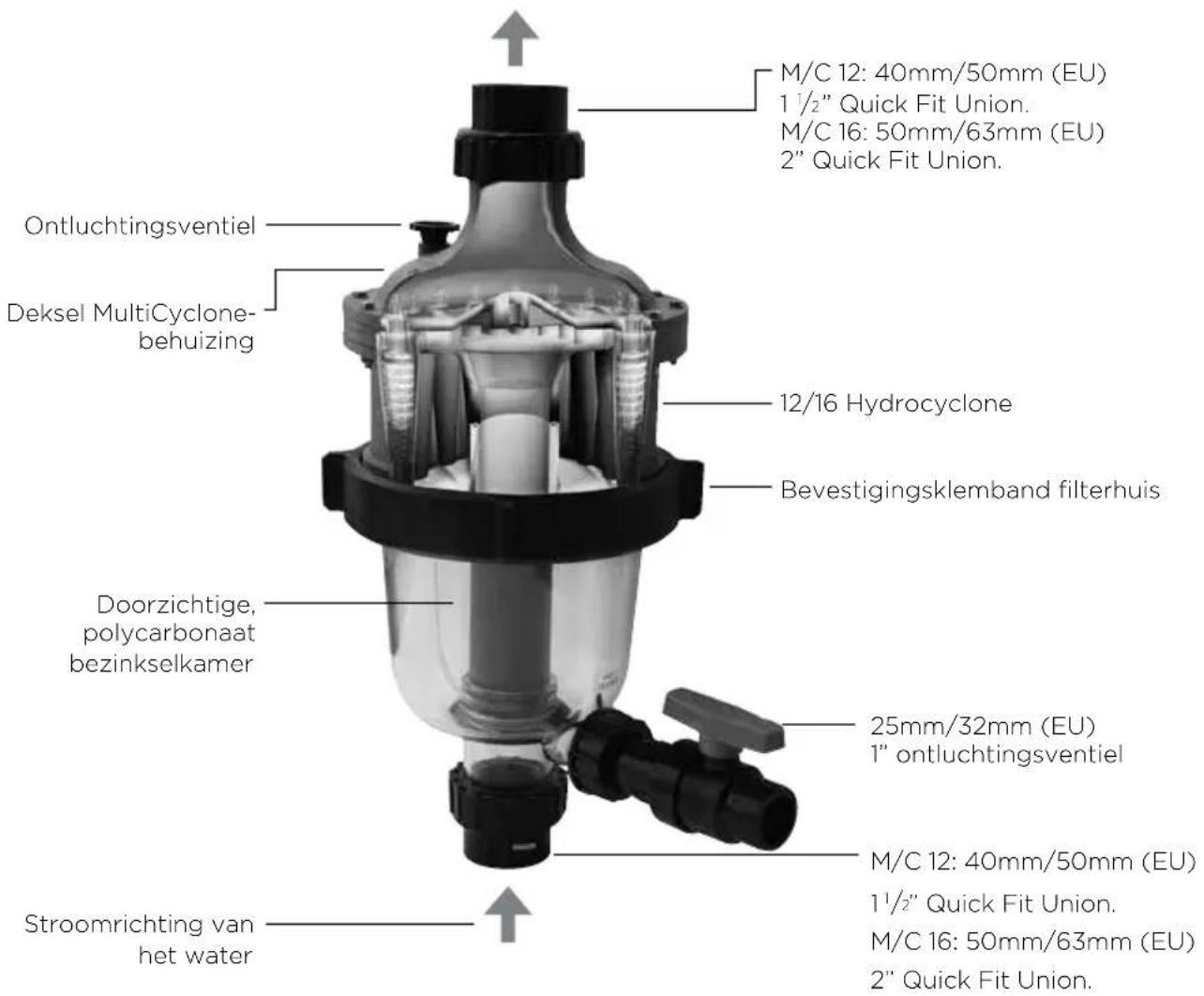

M/C 12: 40mm/50mm (EU) 1 ½" Quick Fit Union. M/C 16: 50mm/63mm (EU) 2" Quick Fit Union. Ontluchtingsventiel Deksel MultiCyclone- behuizing 12/16 Hydrocyclone Bevestigingsklemband filterhuis Doorzichtige, polycarbonaat bezinkselkamer 25mm/32mm (EU) 1" ontluchtingsventiel M/C 12: 40mm/50mm (EU) 1 ½" Quick Fit Union. M/C 16: 50mm/63mm (EU) 2" Quick Fit Union. Stroomrichting van het water

De ophoping van bezinksel kan zichtbaar worden gecontroleerd via de doorzichtige bezinkselkamer van de MultiCyclone. De MultiCyclone bezinkselkamer kan worden gereinigd door gewoon het spoelventiel te openen. Slechts 15 liter water (4 gallons) is nodig om het bezinksel uit de MultiCyclone te verwijderen.

Let op: het centrifugale gedeelte van de MultiCyclone is ontworpen om bezinksel te filteren dat zwaarder is dan water. Centrifugale filtratie is niet geschikt voor het uitfilteren van zwevend vuil.

Model Aansluitingen Minimum debiet Maximum debiet Max. druk
MultiCyclone 12	40mm/50mm (EU)/ 1^1/_2 " Quick Fit Union	40lpm/2.4 m^3 /hr/11gpm	300lpm/18 m^3 /hr/79gpm	350 kPa (50psi)
MultiCyclone 16	50mm/63mm (EU)/2" Quick Fit Union	50lpm/3 m^3 /hr/13gpm	500lpm/30 m^3 /hr/132gpm	350 kPa (50psi)

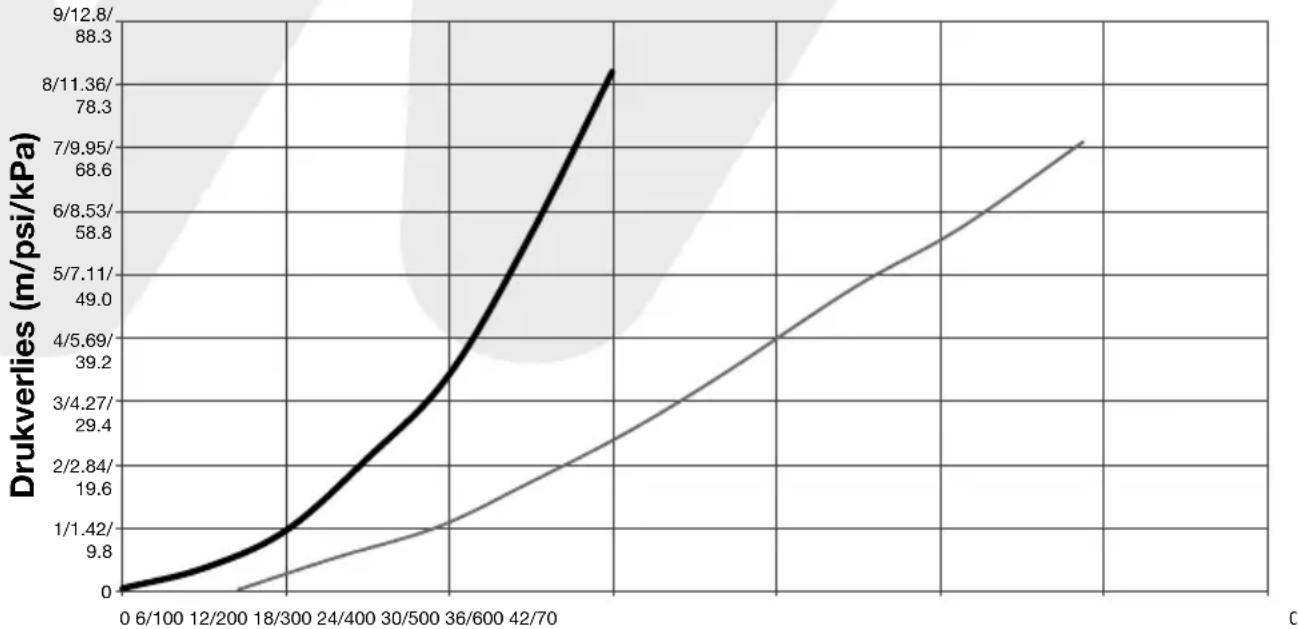

MULTICYCLONE PLUS CURVE TOTAAL DRUKVERLIES

Curve drukverlies MULTICYCLONE

Debiet (m³/hr/lpm)
— MultiCyclone 12 MultiCyclone 16

INSTALLATIE

Volg de plaatselijke loodgietersvoorschriften op.

Zorg ervoor dat alle voorzieningen voor afvalwaterafvoer voldoen aan de plaatselijke, landelijke of nationale voorschriften. Loos het water niet op plaatsen waar het overstroming of schade kan veroorzaken.

Als de inkomende waterdruk hoger is dan de maximale werkdruk van 350 kPa/3,5 bar/50 psi, moet er stroomopwaarts van de filterinlaat een drukregelventiel (Pressure Regulating Valve, PRV) worden geïnstalleerd.

De PVR moet worden ingesteld op 90% van de maximale bedrijfsdruk van de tank.

Als het inkomende waterdebiet lager is dan de minimumdebietvereisten van het filter, dan zal dit de filtratie-efficiëntie van het filter beïnvloeden. Neem hiervoor contact op met Waterco.

Standaard installatie

1. Plaats het filter zo dicht mogelijk bij het zwembad/de spa.
2. Plaats het filter zodanig dat het vrij is van overstromingen en zich uit de buurt bevindt van putten, goten, kuilen in de tuin, enz.
3. Plaats het filter zodanig dat leidingaansluitingen, spoelventiel en ontluchtingsventiel toegankelijk zijn en gemakkelijk kunnen worden bediend, onderhouden en winterklaar kunnen worden gemaakt.
4. Zorg ervoor dat het conformiteitslabel naar voren is gericht, zodat het gemakkelijk te lezen is.
5. Het filter moet worden geplaatst op een vlakke betonnen plaat, een zeer stevige ondergrond of een gelijkwaardige ondergrond. Zorg ervoor dat de grond niet kan verzakken, zodat de aangekoppelde leidingen niet onder druk komen te staan.
6. Zorg ervoor dat het filter niet kan bewegen tijdens gebruik van het spoelventiel.
7. Laat voldoende ruimte rond het filter om het gehele systeem met het oog te kunnen inspecteren.

*LET OP: DE FILTERS HEBBEN EEN BYPASS NODIG

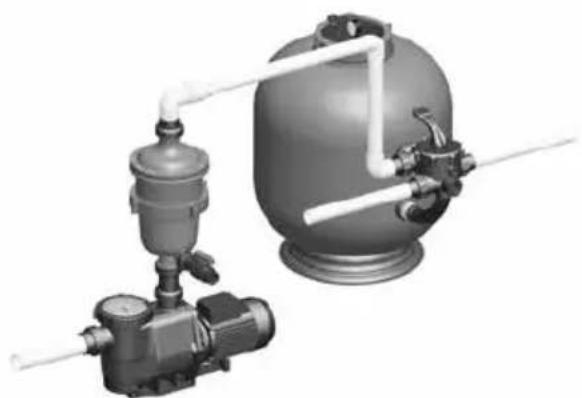

Standaard installatie met een mediafilter

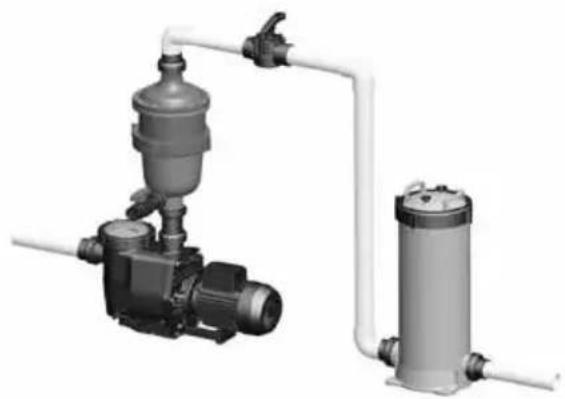

Standaard installatie met een cartridgefilter

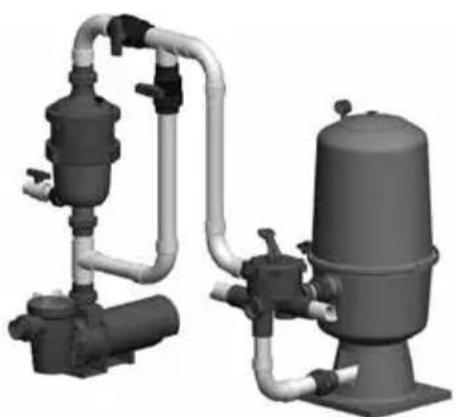

Standaard installatie met een DE filter

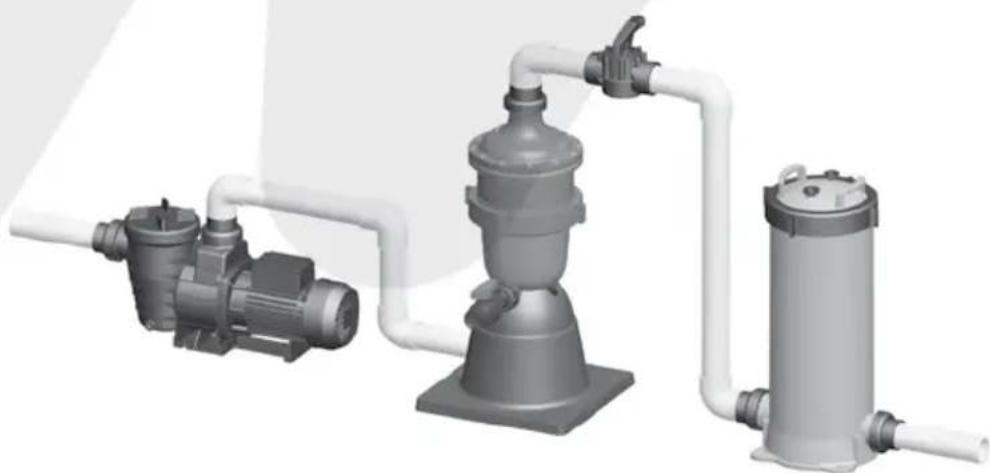

Optionele montagestandaard

Voor situaties waarin de MultiCyclone niet direct boven uw zwembadpomp kan worden geïnstalleerd, is een optionele montagestandaard verkrijgbaar.

Installatie met optionele montagestandaard

Leidingen

1. Controleer of de inkomende waterdruk binnen de aanbevolen werkdruk van het filter ligt en zorg ervoor dat er een drukbegrenzingsventiel is geïnstalleerd als u leidingwater of een hogedrukpomp gebruikt.
2. Zorg ervoor dat er een voetventiel/terugslagventiel is geïnstalleerd als de pomp 500 mm (20 inch) boven het waterniveau is geïnstalleerd.
3. Als het filter onder het waterniveau wordt geïnstalleerd of op het leidingwater wordt aangesloten, moeten er isolatieventielen worden geïnstalleerd aan de inlaat en uitlaat van het filter. Hiermee voorkomt u stromend water tijdens routinematig onderhoud.
4. Minimaliseer de lengte van de buis en het aantal fittingen om beperkingen van de waterstroom te minimaliseren.
5. Zorg ervoor dat alle leidingen goed aan elkaar worden vastgelijmd en vastgezet om lekkage te voorkomen.
6. Zorg ervoor dat er niet te veel oplosmiddelen worden toegepast op fittingen. Dit kan namelijk leiden tot problemen met de O-ringen en afdichtingen.
7. Draai de fittingen of adapters niet te strak aan.

Schroef de bijgeleverde halve buisverbindingen en uiteinden op de inlaat en uitlaat voordat de UPVC leidingen op het filter worden gelijmd.

VOORZICHTIG

Let op: gebruik geen vloeibaar afdichtmiddel of schroefdraadtape op de inlaat- of uitlaatschroefdraad van de MultiCyclone of op de schroefdraad van de buisverbindingen.

Gebruik alleen aanbevolen lijm voor de aansluiting van buizen en fittingen

Snijd de buizen en fittingen af en monteer ze op de MultiCyclone en pomp. Raadpleeg de installatiehandleiding van de pomp voor de correcte procedures voor het installeren van pompleidingen.

Het is best practice om alle gesneden buizen en fittingen aan te sluiten op het filtersysteem voordatze worden vastgelijmd. Zodoende is het systeem goed uitgelijnd.

Lijm de buis en fittingen op de pomp, filter en terugvoerbuizen van het zwembad en laat de lijm 24 uur intrekken alvorens het systeem te gebruiken.

Buisaansluitingen

1. Zorg ervoor dat er een voetventiel/terugslagventiel is geïnstalleerd als de pomp 500 mm (20 inch) boven het waterniveau is geïnstalleerd.
2. Als het filter onder het waterniveau wordt geïnstalleerd of op het leidingwater wordt aangesloten, moeten er isolatieventielen worden geïnstalleerd aan de inlaat en uitlaat van het filter. Hiermee voorkomt u stromend water tijdens routinematig onderhoud.
3. Minimaliseer de lengte van de buis en het aantal fittingen om beperkingen van de waterstroom te minimaliseren.
4. Sluit de buis aan die van de pomputlaat naar de inlaat van de MultiCyclone loopt.
5. Sluit de buis aan die van de pomputlaat van de MultiCyclone naar het volgende onderdeel van het filtratiesysteem loopt.
6. Lijm alle buizen vast aan de koppelingen volgens de specificaties van de fabrikant van de lijm of het oplosmiddel en laat 24 uur intrekken. Zorg ervoor dat er niet te veel lijm (oplosmiddel) worden toegepast op fittingen. Dit kan namelijk leiden tot problemen met de O-ringen en afdichtingen.

Opmerking: Waterco adviseert om een afsluitklep te installeren achter de MultiCyclone op de terugvoerbuis van het zwembad om wegspoelen van het verzamelde puin gemakkelijker te maken. Raadpleeg 'Onvoldoende waterdruk'.

1. Aansluiting op afvalleiding. Lijm de buis van het bezinksel-spoelventiel vast aan een afvalleiding, afvoer of geschikt drainagegebied.
2. Schakel de zwembadpomp in. Controleer of er geen lekkages zijn bij de connectoren. Draai, indien nodig, vast met de hand.

OPSTARTPROCEDURE

De MultiCyclone is een geavanceerd en zeer efficiënt filtersysteem dat jarenlang probleemloos zal werken als de volgende onderhoudsprocedures worden gehandhaafd.

Het filtersysteem opstarten vanaf nieuw of na reiniging is precies hetzelfde.

1. Controleer of de leidingen van de MultiCyclone correct zijn aangesloten.
2. Zorg ervoor dat alle kleppen die voor en na de MultiCyclone zijn geïnstalleerd open staan.
3. Maak het ontluchtingsventiel boven op het MultiCyclone filter los..
4. Laat de zwembadpomp water aanzuigen. (Raadpleeg de installatie- en bedieningshandleiding van de pomp).
5. Schakel de zwembadpomp in en laat de pomp draaien totdat alle lucht is verdwenen uit de MultiCyclone. Er stroomt dan water uit het ontluchtingsventiel.
6. Draai het ontluchtingsventiel weer vast.
7. Het filter is voorgevuld en klaar voor gebruik.

Opmerking: in sommige gevallen kan het nodig zijn om dit een paar keer te doen voordat het filter voorgevuld en volledig operationeel blijft.

VOORZICHTIG

Ga niet boven de MulitCyclone staan terwijl u het ontluchtingsventiel bijstelt om het systeem te ontluchten.

Er kan letsel ontstaan als het ontluchtingsventiel losschiet.

ONDERHOUD MULTICYCLONE FILTER

Het onderhoud aan het MultiCyclone filter wordt bepaald door de volgende voorwaarden:

1. De bezinkselkamer is half gevuld met sediment. Deze ophoping van bezinksel kan visueel worden gecontroleerd via de doorzichtige bezinkselkamer van de MultiCyclone. De MultiCyclone kan worden gereinigd door gewoon het spoelventiel open te maken. Slechts 15 liter water (4 gallons) is nodig om het bezinksel uit de MultiCyclone te verwijderen.

Uitspoelen bezinkselkamer

Met werkende pomp:

Terwijl de waterpomp draait, opent u gewoon het spoelventiel totdat het bezinksel is weggespoeld. Dit is te zien door de doorzichtige wand van de bezinkselkamer. Sluit het spoelventiel zodra het bezinksel is weggespoeld.

Zonder werkende pomp:

Schakel als alternatief de pomp uit. Open het ontluchtingsventiel en vervolgens het spoelventiel. Het water zal door de MultiCyclone zakken en het meeste vuil uit de bezinkselkamer spoelen. Sluit dan het ontluchtingsventiel en zet de pomp aan. De turbulentie van het water dat de sedimentkamer binnenstroomt, zal de rest van het sediment wegspoelen. Zodra de bezinkselkamer is gereinigd, sluit dan het spoelventiel, schakel de pomp in en sluit het ontluchtingsventiel zodra er water door het ontluchtingsventiel naar buiten stroomt.

ONVOLDOENDE WATERDRUK

In situaties waarin de waterstroom van de pomp niet krachtig genoeg is om het bezinksel uit de bezinkselkamer te spoelen raadt Waterco aan om een 2-wegklep te installeren achter de MultiCyclone op de terugvoerbuis van het zwembadwater.

De 2-wegklep wordt gebruikt om de waterstroom uit de MultiCyclone te beperken waardoor de waterturbulentie door de bezinkselkamer toeneemt en de zuiverende werking verbetert.

Terwijl de pomp werkt, open het spoelventiel en sluit deels de 2-wegklep. Hierdoor neemt de waterstroom voldoende af om opgehoopt bezinksel uit de bezinkselkamer te spoelen. Zodra de bezinkselkamer schoon is, open de 2-wegklep en sluit het spoelventiel.

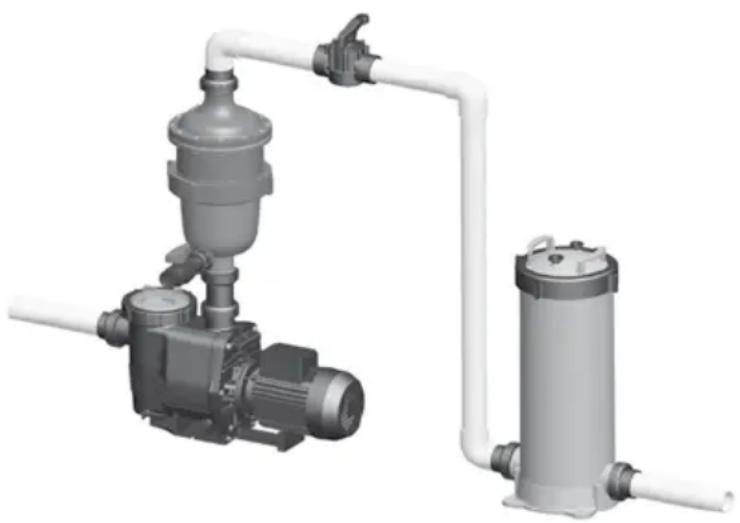

Installatie met 2-weg afsluitklep cartridgefilter

VOORZICHTIG

Sluit de 2-wegklep niet voordat het spoelventiel is geopend en sluit het spoelventiel niet terwijl de 2-wegklep geheel of gedeeltelijk is gesloten. Beide ventielen mogen nooit tegelijkertijd of gedeeltelijk gesloten zijn.

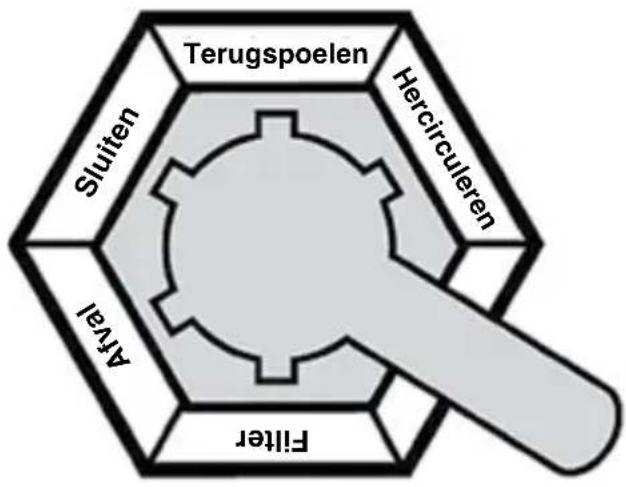

Als de MultiCyclone wordt geïnstalleerd als voorfilter voor een mediafilter, dan kan de waterstroom naar het mediafilter worden afgesloten via het multipoortventiel van het mediafilter.*

*LET OP: Deze stand is niet beschikbaar bij het 4-weg multipoortventiel.

ALGEMENE ONDERHOUDSHANDLEIDING

Om de maximale levensduur van de MultiCyclone te garanderen, dient u de onderstaande procedures te volgen:

1. Controleer visueel de doorzichtige bezinkselkamer van de MultiCyclone. Maak de bezinkselkamer schoon als de kamer half gevuld is met bezinksel.

2. Zorg voor de juiste chemische balans van uw zwembadwater/spawater. De chemische balans van het water wordt bepaald door de pH-waarde, totale alkaliteit, kalkhardheid en de watertemperatuur. Het water moet te allen tijde aan de volgende waarden voldoen:

Het water moet dus binnen deze toleranties voldoen aan het bereik -0,2 tot +0,2 van de Langelier-verzadigingsindex.

Let op: Er zijn testkits beschikbaar om zelf het water te testen, of neem een monster van het water en geef dit aan een specialist in een zwembad- en spawinkel.

1. De stedelijke en rurale watervoorziening moeten worden gecontroleerd. Verzadiging bij een stedelijke watervoorziening (kraanwater) of een rurale watervoorziening (put) is afhankelijk van de waterkwaliteit.

2. Om schade aan de pomp en het filter te voorkomen en het systeem juist te laten werken, moeten de skimmer en pompzeef regelmatig worden gereinigd.

3. Vervang de drukmeter als er foute metingen worden waargenomen.

WINTERKLAAR

Om uw filter te beschermen in koude omstandigheden (bij temperaturen onder het vriespunt) moeten altijd de juiste procedures worden opgevolgd.

1. Schakel de pomp uit/sluit het inlaatventiel.
2. Open het ontluchtingsventiel en spoelventiel om water uit de MultiCyclone te laten stromen.

a. Mediafilter, zet de hendel van het multipoortventiel in de winterstand [tussen 'filter' en 'waste' in).
b. Cartridgefilter, open het ontluchtingsventiel. Hierdoor kan lucht naar alle poorten kan stromen.

1. Verwijder eventuele aftappluggen uit de pomp.
2. Laat het water uit het leidingwerk weglopen.

PROBLEMEN OPLOSSEN

Symptomen Mogelijke	problemen / oplossingen
Water is niet helder	Onvoldoende ontsmettingsmiddel.
	Onjuiste chemische balans in het zwembad.
	Zwembad is intensief gebruikt en/of veel vuil.
	Onjuist debiet.
	Onvoldoende in bedrijf. (Verhoog de bedrijfsduur van de pomp.)
	Filter is vuil. (Reinigen volgens de instructies.)
	Gat in het filterelement.
	Luchtlek in de zuigleiding
	Pompschoepen geblokkeerd
	Andere beperkingen, waaronder weerstand (bij zwembadreinigers) van andere onderdelen, zoals zeefjes.
	Pomp zuigt geen water aan.
Lage doorstroming van het water	Controleer of de zeefkorven vuil zijn.
	Controleer of er lucht ontsnapt bij de zuigkant.
	Controleer op beperkingen of blokkades in de zuig- en terugvoerbuizen.
	Systeemfilter moet worden gereinigd of vervangen.
	Niveau zwembadwater te laag.
	Pomp zuigt geen water aan.
	Pompschoepen geblokkeerd.
	Zeefkorven zijn niet in gebruik en/of worden niet regelmatig gereinigd.
	Pompsnelheid te laag (lage stroomspanning).
Korte filtercycli	Algen aanwezig, controleer inhoud ontsmettingsmiddel.
	Controleer pH-waarde en concentratie totale alkaliteit.
	Pompcapaciteit overschrijdt ontwerp-debiet van het filter, controleer pompprestatie.
	Ondoeltreffende reiniging, controleer omstandigheden bezinkselkamer.
Hoge druk bij het opstarten	Te kleine aansluiting in zwembad/spa.
	Gedeeltelijk gesloten ventiel op terugvoerbuis.
	Te grote pomp, controleer selectie.

GARANTIE

MultiCyclone valt onder een garantie van 3 jaar. Commerciële installaties vallen onder een garantie van 1 jaar.

Zie de garantievoorwaarden van Waterco.
