GEBRUIKSAANWIJZING LX835 LANDXCAPE

1. Productveiligheid

1.1 Algemene & extra veiligheidsinstructie

WAARSCHUWING! Lees alle instructies zorgvuldig door. Indien u zich niet aan alle onderstaande instructies houdt, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Lees de instructies aandachtig voor een veilig gebruik van de machine.

Bewaar alle waarschuwingen en instructies voor latere naslag.

• Dit apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met verminderde fysieke of mentale capaciteiten of een verminderd waarnemingsvermogen, tenzij ze voor gebruik van het apparaat toezicht en instructie krijgen van iemand die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht worden gehouden om te verzekeren dat ze niet met het apparaat spelen.
• De batterij in dit apparaat mag alleen worden vervangen door geschoold personeel. WAARSCHUWING: Gebruik voor het opladen van de batterij alleen de verwijderbare voedingseenheid die bij het apparaat wordt geleverd.

BELANGRIJK

LEES ALLE INSTRUCTIES ZORGVULDIG DOOR. BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR LATERE NASLAG

Veilige Bediening Instructies

a) Lees de instructies nauwkeurig door. Zorg ervoor dat u de instructies begrijpt en dat u bekend bent met de bedieningsorganen en het juiste gebruik van het toestel;
b) Sta niet toe dat het toestel gebruikt wordt door personen die niet bekend zijn met deze instructies of door kinderen. Plaatselijke voorschriften kunnen een grens leggen aan de leeftijd van de gebruiker;
c) De gebruiker is verantwoordelijk voor ongevallen en gevaren die optreden met andere personen of hun eigendommen.

Voorbereiding

a) Zorg ervoor dat de grensdraad correct wordt geïnstalleerd volgens de instructies.
b) Controleer het gebied waarin het toestel gebruik

wordt geregeld. Verwijder alle stenen, stokken, draden, botten en ander vreemde voorwerpen.

c) Inspecteer de messen, bouten en het snijmechanisme geregeld op slijtage en schade. Vervang versleten en beschadigde messen en bouten gelijktijdig, zodat de balans behouden blijft.
d) Bij toestellen met meerdere assen let u erop dat het draaien van het ene mes ook het ander mes in beweging brengt.
e) WAARSCHUWING! De grasmaaier mag niet worden gebruikt zonder dat de afscherming op zijn plaats is.

BEDIENING

1. ALGEMEEN

a) Gebruik het toestel niet met een defecte kap of zonder dat de veiligheidsmiddelen, zoals de, af buigers op hun plaats zitten;
b) Steek geen handen of voeten in de buurt van de draaiende delen. Houd steeds afstand van de; uitwerp opening
c) Til het toestel niet op en vervoer het niet terwijl het in werking is;
d) Bedien de uitschakelinrichting van het apparaat.
- Voordat u een blokkering verwijdert;
- Voordat u de machine controleert, schoonmaakt of onderhoudt;
e) Het is niet toegestaan het oorspronkelijke ontwerp van de grasmaaier te veranderen. Alle wijzigingen zijn op eigen risico.
f) Start de automatische grasmaaier volgens de instructies. Als de aan-uitknop aan staat, zorg er dan voor dat uw handen en voeten uit de buurt blijven van de draaiende messen. Plaats nooit uw handen en voeten onder de Robotmaaier.
g) Til de Robotmaaier niet op en draag deze niet als de aan-uitknop aan staat.
h) Sta niet toe dat de maaier gebruikt wordt door personen die niet weten hoe de Robotmaaier werkt en zich gedraagt.
i) Leg geen voorwerpen op de Robotmaaier of op het laadstation.
j) Laat de Robotmaaier niet werken met een defect mes of een defecte behuizing. Hij moet ook niet worden gebruikt met defecte schroeven, moeren of kabels.
k) Schakel de Robotmaaier altijd uit als u niet van plan bent om de Robotmaaier te gebruiken. De Robotmaaier kan alleen starten als de aan-uitknop

aan staat en de juiste pincode is ingevoerd.

I) Houd uw handen en voeten buiten het bereik van de roterende bladen. Plaats uw handen of voeten bij of onder de behuizing als de robotische gazonmaaier in bedrijf is.
m) Vermijd gebruik van de machine en de accessoires onder slechte weersomstandigheden, voornamelijk als er gevaar op blikseminslag is.
n) Raak riskante bewegende delen niet aan, voordat die stilgezet zijn.
o) Voor machines die gebruikt worden in publieke ruimtes, dienen waarschuwingsborden geplaatst te worden rond de ruimte waar de machine in werking treedt. Geven de inhoud van de volgende tekst weer:

WAARSCHUWING! Automatische grasmachine!

Houd uit de buurt van de machine! Kinderen nder toezicht houden!

2. Als het toestel automatisch functioneert

a) Laat de machine niet werken zonder toezicht als u weet dat er dieren, kinderen of andere personen in de omgeving zijn.

ONDERHOUD EN OPSLAG

WAARSCHUWING! Schakel de aan-uitknop altijd uit wanneer u de grasmaaier ersteboven houdt.

De aan-uitknop moet uit staan tijdens alle werkzaamheden aan de onderkant van de grasmaaier, zoals het reinigen of vervangen van de messen.

a) Zet alle moeren, bouten en schroeven vast om zeker te weten dat het toestel in de veilige werktoestand is;
b) Inspecteer de grasmaaier elke week en vervang versleten of beschadigde onderdelen voor de veiligheid;
c) Controleer of de messen en de schijf niet beschadigd zijn. Verwijder alle messen en schroeven tegelijk, zodat de draaiende delen in balans blijven.
d) Zorg ervoor dat uitsluitend vervangingsonderdelen van het juiste type worden gebruikt;
e) Zorg ervoor dat batterijen worden opgeladen met de juiste lader, aanbevolen door de fabrikant. Onjuist gebruik kan resulteren in een elektrische schok, oververhitting of lekkage van de corroderende vloeistof uit de batterij;
f) Bij lekkage van het elektrolyt spoelt u met water of een neutraliserend middel. Vraag medische

hulp als het elektrolyt in contact komt met de ogen e.d.;

g) Onderhoud van het toestel moet geschieden in overeenstemming met de instructies van de fabrikant.

Aanbeveling

Sluit het apparaat en/of de accessoires alleen aan op een elektriciteitsnet dat door een aardlekschakelaar met een schakelstroom van niet meer dan 30 mA beveiligd is.

Overige risico's

Draag, als u de bladen vervangt, beschermende handschoenen om verwondingen te voorkomen.

Vervoer

De oorspronkelijke verpakking moet worden gebruikt als de grasmaaier over een langere afstand vervoerd wordt.

Veilig vervoer van en naar het werkgebied:

a) Druk op de knop STOP om de maaier te stoppen.
U geeft de volledige PIN-code van vier cijfers als u de maaier voor het eerst start.
b) Schakel de automatische grasmaaier altijd uit als u van plan bent om de grasmaaier te dragen.
c) Draag de maaier bij het handvat aan de achterkant, aan de voorzijdede maaier. Draag hem met de messen van uw lichaam afgekeerd.

RF vereisten van bloostelling

Om te voldoen aan de RF vereisten van blootstelling, dient een afstand van 200mm of meer tussen de person en het toestel te worden gehouden, wanneer het toestel in werking is.

Om ervoor te zorgen dat de regels worden nageleefd, is het niet aangeraden om te werken met een kleinere afstand. De antenne die gebruikt wordt voor deze zender mag zich niet in dezelfde locatie als andere antennes of zenders bevinden.

Veiligheidsvoorschriften voor de accu in het apparaat

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden.
b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden.

Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.

c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks niet bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt.
g) Houd batterijcellen en accupacks schoon en droog.
h) Laad alleen op met een lader met de technische gegevens van Landxcape™. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd.
i) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.
j) Houd accupacks buiten het bereik van kinderen.
k) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
D) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.
m) Gebruik geen batterijen van verschillende fabricage, capaciteit, grootte of soort in het apparaat.

1.2 Informatie over de Landxcape™

WAARSCHUWING –de Robotmaaier kan gevaarlijk zijn bij verkeerd gebruik.

Lees de gebruiksaanwijzing grondig door en zorg ervoor dat u de inhoud begrijpt voordat u de Robotmaaier gebruikt.

WAARSCHUWING - Houd omstanders op afstand.

WAARSCHUWING – Schakel de aan-uitknop altijd uit voordat u aan de machine werkt of de machine

WAARSCHUWING –Rij niet op de machine.

Niet in brand steken.

Als de batterij niet correct wordt gebruikt, kan deze de waterkringloop binnendringen, wat schade aan het ecosysteem kan veroorzaken. Gooi gebruikte batterijen niet weg als ongesorteerd gemeentelijk afval.

Li-ion-accu. Dit product is gemarkeerd met een symbool dat 'gescheiden inzameling' voor alle accu's en accupacks betekent. Vervolgens worden ze gerecycled of gedemonteerd om de impact op het milieu te beperken. Accupacks kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid omdat ze gevaarlijke stoffen bevatten.

Reinig de machine niet met een hogedrukreiniger.

Klasse III-apparaten

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

Lees de bedieningshandleiding

Afneembare voedingseenheid

2. Onderdelenlijst

1. LAADSTRIP
2. STOPKNOP
3. HENDEL VOOR HET INSTELLEN VAN DE MAAIHOOGTE
4. REGENSENSOR
5. ACHTERSTE RIJWIEL
6. SHIJMES
7. VOORWIEL
8. PUERTO USB
9. BATTERIUPAKKET *
10. MESDRAAIENDE SCHIJF
11. HANDVAT
12. ENCENDER/APAGARLLAVE
13. BOTÓN HOME
14. KNOP
15. INICIAR LLAVE
16. MONITOR
17. OPLAADSTAPEL
18. LAADSTATION
19. CONTACTPINNEN
20. VOEDINGSAPPARAAT
21. DRAADPENNEN
22. GRENSDRAAD
23. BEVESTIGINGSCHROEVEN VOOR LAADSTATION
24. AFSTANDMAL VOOR GRENSDRAAD
25. INBUSSLEUTEL
26. KOPPELSTUK

*Niet alle afgebeelde of beschreven toebehoren worden standaard meegeleverd.

Gebruik volgens bestemming

Dit product is bestemd voor het maaien van gazons (uitsluitend particulier gebruik). Hij is gemaakt om vaak te maaien en een gezonder en mooier gazon te maken. Afhankelijk van de grootte van uw gazon kan de Landxcape™ geprogrammeerd worden om op elk moment te werken. Het apparaat is niet bedoeld om er mee te graven, te vegen of sneeuw te ruimen.

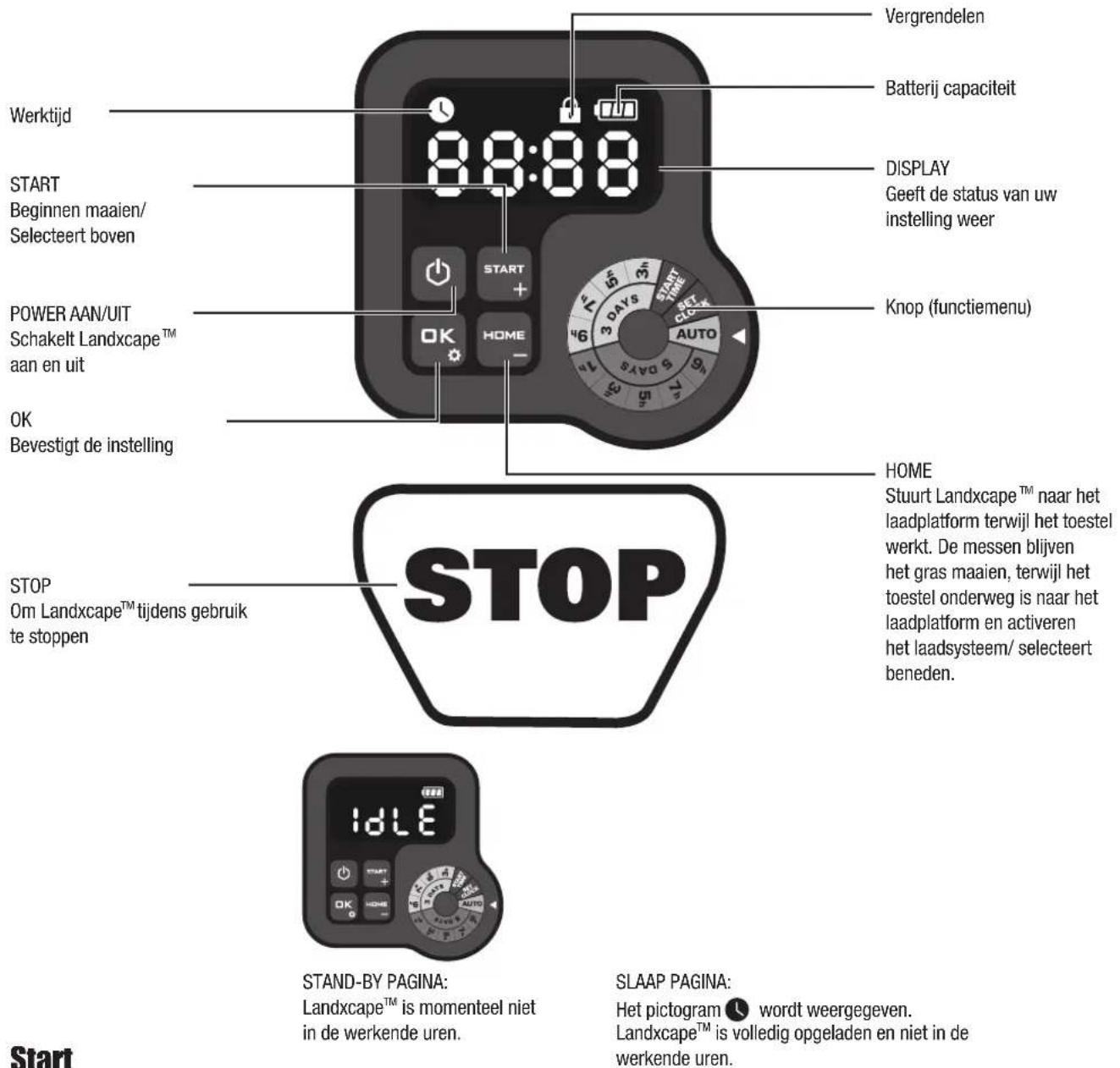

3.Bedieningspaneel

Vergrendelen Batterij capaciteit Start 8:00:00 Werk tijd START Beginnen maaien/ Selecteert boven DISPLAY Geeft de status van uw instelling weer POWER AAN/UIT Schakelt Landxcape™ aan en uit Knop (functiemenu) OK Bevestigt de instelling HOME Stuart Landxcape™ naar het laadplatform terwijl het toestel werkt. De messen blijven het gras maaien, terwijl het toestel onderweg is naar het laadplatform en activeren het laadsysteem/ selecteert beneden. STOP Om Landxcape™ tijdens gebruik te stoppen IDLE STAND-BY PAGINA: Landxcape™ is momenteel niet in de werkende uren. SLAAP PAGINA: Het pictogram ⚡ wordt weergegeven. Landxcape™ is volledig opgeladen en niet in de werkende uren. Start

1) Na het installeren van de grensdraad kunt u de Landxcape ^TM beginnen gebruiken (Raadpleeg de installatiegids voor het installeren van de grensdraad).
2) Druk op tot de Landxcape™ aan gaat. Bij het eerste gebruik, geeft u de standaard PIN code 0000 in door vier maal te drukken anneer het nummer 0 knippert. (De PIN code kan worden aangepast, gelieve te kijken naar het onderdeel "4.3 Setting") OPMERKING: Landxcape™ schakelt uit indien er gedurende 30 seconden geen input is nadat het toestel aangeschakeld is. Indien u driemaal de verkeerde PIN code ingeeft, zal Landxcape™ het alarm geluid "di-di" maken en uitschakelen.
3) Druk op 📋, vervolgens op 📋 in te beginnen maaien.
4) Druk dan Landxcape ^TM naar het laadplatform te sturen, met messen die nog snijden en het gras maaien. De Landxcape ^TM zal continu blijven werken tot batterij bijna leeg is en zal dan terugkeren naar het oplaadstation. Nadat hij volledig is opgeladen, Landxcape ^TM zal automatisch het maaien hervatten of zal in het laadstation blijven, op basis van het maaischema.
OPMERKING: Wanneer Landscape™ aanstaat, lichten alle lichten op de display op, en schakelen nadien uit. Kijk na of de lichten beschadigd zijn. Het is aangeraden om de display te beschermen met uw hand wanneer het buitenlicht te sterk is.

4. Kennismaking met uw Landxcape™

We feliciteren u met de aankoop van een Landxcape™ waarmee u het leven van zorgeloos grasmaaien betreedt. Hierna helpen we u om beter te begrijpen hoe uw Landxcape™ denkt.

4.1 Hoe weet de Landxcape™ wat er gemaaid moet worden?

De Landscape™ kiest zijn richting willekeurig. Hij zorgt ervoor dat het hele gazon gemaaaid wordt, zonder lelijke maaipaden achter te laten (Zie Fig. A).

4.2 Hoe weet de Landxcape™ waar hij heen moet gaan?

De Landxcape™ is in staat op zichzelf te werken. De Landxcape™ weet wanneer het terug moet keren naar het laadstation om op te laden, kan voelen of het regent, kan zichzelf stoppen als het een probleem detecteert, zich terug moet trekken en vervolgens om moet keren als het ergens tegenaan botst dat zijn pad blokkeert of als het tegen een ander voorwerp aanbotst. De Landxcape™ brengt de messen automatisch tot stilstand als hij wordt opgetild, om ongelukken te vermijden.

A. Het laadstation vinden

Als uw Landxcape™ opnieuw moet worden opgeladen stopt het met maaien en volgt het de grensdraad tegen de klok in terug naar het laadstation.

B. Regensensor

De Landxcape™ heeft een regensensor aan de zijkant die regendruppels waarneemt, waarna de Landxcape™ stopt met maaien en langs de grensdraad terugrijdt naar het laadstation (Zie Fig. B).

Landxcape™ zal na de vertragingstijd opnieuw beginnen maaien, de standard vertragingstijd bedraagt 180 min.

Zijn de regensensoren nat, dan rijdt de Landxcape™ terug naar het dokstation. Wanneer de regen sensoren droog zijn, begint Landxcape™ met het aftellen van de vertragingstijd. Als u de regenvertraging wilt verlaten, moet u de sensorzone drogen en het apparaat uit- en inschakelen via de hoofdschakelaar. Nadat in- en uitschakelen kunt u kunt het apparaat weer gebruiken.

C. De grensdraad volgen

De Landxcape™ blijft gehoorzaam binnen de grens die bestaat uit het grensdraad. Hij heeft sensoren aan de voorkant die vaststellen of het draad in de buurt is (Zie Fig. C).

D. Starten en stoppen tijdens het maaien (Zie Fig. D, E1, E2)

Om te beginnen maaien, druk op AAN/UIT knop en geef Pincode. Druk op en vervolgens op OK Wilt u dat de Landxcape ^TM stopt met maaien, druk dan op de STOP-knop boven op de maaier.

Constateert de Landscape™ een probleem, het display toont en verkeerd bericht op het display. Voor informatie over foutmeldingen raadpleeg 9.

Foutmeldingen. Landscape™ zal worden uitgeschakeld als hij binnen 20 min geen input van de gebruiker ontvangt.

Hervatten:

• Druk op

volgens op

- De Landxcape

™ begint nu te maaien!

4.3 ZETTING

Voordat u Landxcape™ voor de eerste keer start, moet u een gewone grasmaaier of trimmer gebruiken om het gras te maaien tot een hoogte van 6 cm of minder, en vervolgens de maaihoogte van Landxcape™ op de maximale stand (6 cm) instellen voor het eerste maaien. En u kunt het programma handmatig instellen door aan de knop te draaien.

OPMERKING: Wanneer u het programma manueel instelt, Als

Landxcape™ binnen een paar seconden geen invoer van de gebruiker ontvangt, gaat het naar de stand-bypagina.

8:8:88 START + OK HOME - AUTO

Alleen voor referentie

Zoals weergegeven in de bovenstaande afbeelding, kunt u de knop met de klok mee en tegen de klok in draaien.

Let op de pijl aan de rechterkant van de knop, die naar de te selecteren functie wijst.

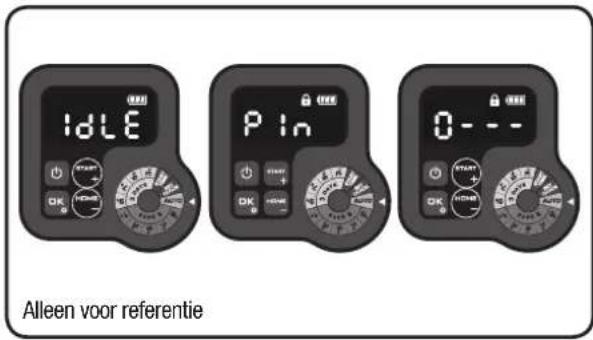

(1) Pas PIN code aan

Om de PIN code aan te passen, houd beide knippen samen ingedrukt gedurende 5 seconden. Pictogram knippert en "Old P In" scrolt. Vervolgens knippert het eerste cijfer, gebruik of HOME om de oude pincode in te voeren en druk vervolgens op CNH te bevestigen. Het volgende cijfer knippert. Gebruik dezelfde methode om andere nummers in te voeren. Vervolgens "P In" scrolt, het eerste cijfer knippert, gebruik vervolgens of HOME om het gewenste nummer te selecteren en druk vervolgens op OK om te bevestigen. Het volgende nummer zal knipperen. Gebruik dezelfde methode om de andere nummers te vervolledigen. Bijvoorbeeld, de nieuwe PIN code is ingesteld op 0326. Nadien zal "P In2" flikkeren en zal het eerste nummer opnieuw knipperen. Gebruik dezelfde methode om de nieuwe PIN code die u hebt ingesteld, in te geven (in dit voorbeeld 0326). Nadien zal "P" op de 0326 display knipperen. Uw pin is met succes aangepast.

IdLE P In 0--- Alleen voor referentie

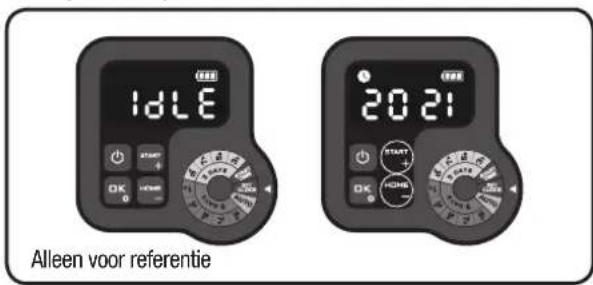

(2) Stel jaar, datum en tijdstip in

Het instellen van jaar, datum en tijdstip is verplicht. Indien u deze items niet instelt, zal het een invloed uitoefenen op de tijdsplanning in de volgende setting. Dit item dient ingesteld te worden in de volgorde van jaar, datum en tijdstip.

Draai de knop naar om het jaar in te stellen. Het pictogram en het nummer op het display knipperen, bijvoorbeeld 20 21. Gebruik het gewenste jaar te selecteren. Druk naën om te bevestigen, en het jaar in te stellen.

IDLE 2021 Alleen voor referentie

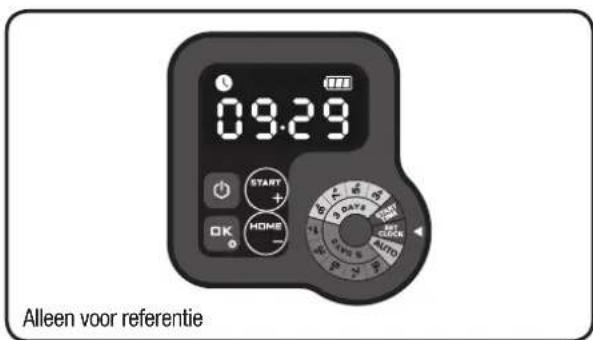

Ondertussen knippert het icoontje opnieuw en staat het nummer op de display, om de datum aan te tonen, bijvoorbeeld 09.29 betekent 29 September. Wanneer 09 knippert, gebruik is een selecteer een nummer. Druk om te bevestigen. Nadien knippert 28 gebruik dezelfde methode om een nummer te kiezen. Druk om te bevestigen en om het instellen van de datum te beeindigen.

09.29 Alleen voor referentie

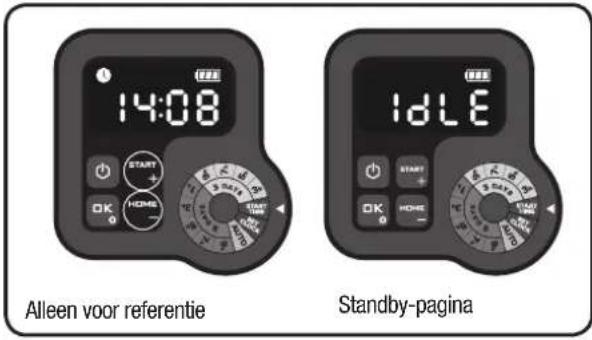

Ondertussen knippert het icoontje en wordt de tijd weergegeven, bijvoorbeeld 1408. Wanneer 14 knippert, gebruik in selecteer een nummer. Druk om te bevestigen. Nadien knippert 08, gebruik dezelfde methode om een nummer te kiezen en druk om bevestigen. Het instellen van de tijd is complete en Landscape gaat naar de stand-by pagina.

14:08 Alleen voor referentie IdLE Standby-pagina

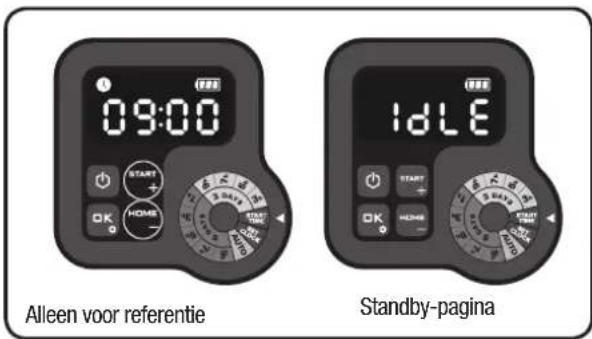

(3) Stel de starttijd in

De standaard starttijd van de grasmaaier is 09:00, die op elk moment kan worden gewijzigd door de knop naar START te draaien. Na het selecteren van de starttijd, toont het display de standaard starttijd (09:00). Het pictogram en het nummer knipperen op het display. Als 9 knippert, gebruik dan START of 10 in het nummer te selecteren en druk vervolgens op OK om te bevestigen. Dan knippert, gebruik dezelfde methode om het nummer te selecteren en druk op OK om te bevestigen. Nu de starttijd is ingesteld, gaat Landscape™ naar de standby-pagina. Als u bijvoorbeeld de bovenstaande methode gebruikt om de starttijd in te stellen op 10:30, begint uw Landscape™ met trimmen om 10:30 uur.

09:00 Alleen voor referentie 1dLE Standby-pagina

[4] Werkschema opstellen

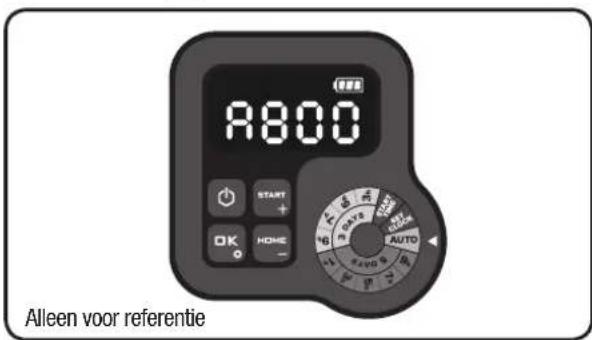

Optie 1. AUTO (Aanbevolen werkschema op basis van regionale instellingen)

Draai de knop naar AUTO. Bijvoorbeeld Het nummer knippert. Gebruik of het gewenste gazonoppervlak te selecteren en druk vervolgens op om te bevestigen.

R800 Alleen voor referentie

De volgende tabel geeft de standaard werkuren van Landxcape™ weer:

Schema

Oppervlakte (m3)	Zondag	Maandag	Dinsdag	Woensdag	Donderdag	Vrijdag	Zaterdag
50 / /	werk*	/ werk*	/
100 /	werk* /	werk / werk*	/
150 /	werk* /	werk / werk*	/
200 ~ 800**	/ werk* werk		werk werk*	/

* De draad wordt afgesneden bij de eerste keer maaien van de dag.

** In dit geval zijn de werktijden anders van maandag tot en met vrijdag. Het hangt af van het gebied dat u instelt.

Optie 2. Stel het werkschema handmatig in

U kunt de werktijd eenvoudig aanpassen door aan de knop te draaien.

Draai aan de knop om de gewenste werktijd te selecteren. Bijvoorbeeld "

3d3h", wat betekent dat uw Landxcape™ 3 dagen werkt (maandag, woensdag en vrijdag), 3 uur per dag.

Opmerking: Behoud de werktijd die u op de knop hebt ingesteld, en uw Landscape™ zal er cyclisch op werken,

Als de starttijd bijvoorbeeld is ingesteld op 10 uur en de werktijd is ingesteld op 3 uur, zal Landxcape™ cyclisch trimmen van 10 uur 's ochtends tot 13 uur' s middags op maandag, woensdag en vrijdag. Als je Landxcape™ op dinsdag om 14.00 uur start, wordt Landxcape™ maar één keer getrimd.

De volgende twee tabellen bevatten gedetailleerde informatie:

TAFEL 1
Schema van 3 dagen

Tijd/ per dag	Zondag	Maandag D	Insdag	Woensdag	Donderdag	Vrijdag	Zaterdag
3 h	/	werk*	/	werk	/	werk*	/
5 h	/	werk*	/	werk	/	werk*	/
7 h	/	werk*	/	werk	/	werk*	/
9 h	/	werk*	/	werk	/	werk*	/

3d3h START + HOME - Q 6 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50

Alleen voor referentie

TAFEL 2
Schema van 5 dagen

Tijd/ per dag	Zondag	Maandag Dinsdag	Woensdag	Donderdag	Vrijdag	Zaterdag
1 h	/	werk*	werk	werk	werk*	/
3 h	/	werk*	werk	werk	werk*	/
5 h	/	werk*	werk	werk	werk*	/
7 h	/	werk*	werk	werk	werk*	/
9 h	/	werk*	werk	werk	werk*	/

* De draad wordt afgesneden bij de eerste keer maaien van de dag.

5d3h START + OK - WHI ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO

Alleen voor referentie

Opmerking: Druk tijdens het werken in overeenstemming met het werkschema op en om Landscape™ te dwingen het werk van de dag te beëindigen.

4.4 Hoe efficiënt maait de Landxcape™ het gras?

De maaitijden zijn voor elk gazon anders, afhankelijk van de hieronder vermelde factoren. Stel de tijdsduur geleidelijk in tot u de beste instelling gevonden hebt.

Uw Landxcape™ kan gebieden van verschillende formaten maaien, hoewel dit afhankelijk is van diverse factoren, zoals:

• Scherpte van de snijmessen
- Vochtigheid
- Omgevingstemperatuur
• Obstakels in het grasveld

- Grassoort in uw gazon en groeisnelheid

In tegenstelling tot de meeste andere maaiers gebruikt Landxcape™ een zijlaadstation, dat zo veel mogelijke gras aan de kant kan maaien. Bovendien kan er gras door de gaten in de bodem van het laadstation groeien, zodat het er eleganter uitziet.

De maaihoogte van de Landxcape™ kan worden aangepast. Alvorens u uw Landxcape™ voor de eerste keer opstart, dient u uw gras te maaien met uw manuele grasmaaier, opdat het niet langer is dan 9cm. Stel nadien de maaihoogte van uw Landxcape™ is op zijn maximale setting (6cm), voor zijn eerste maaibeurt. (Zie Fig. F)

De Landscape™ werkt het best bij droog weer. Zolang het gazon stevig is, kan Landscape™ ook op regenachtige dagen werken. Controleer en maak de grasmaaier regelmatig schoon

De Landscape™ is bang voor onweer. Bij onweer beschermt u de Landscape™ door de stekker van het laadstation uit het stopcontact te nemen, de grensdraad los te maken en ervoor te zorgen dat de Landscape™ niet opgeladen kan worden.

De Landxcape™ houdt ervan om gras te maaien en heeft graag goede, scherpe snijmessen om zin werk zo goed mogelijk te doen. De Landxcape™ kan de meeste dingen zelf doen, maar soms is uw hulp nodig om te voorkomen dat hij zich bezeert.

• Laat de Landxcape ^TM niet op grind werken
• Verwijder obstakels waar de Landxcape™ tegenop zou kunnen klimmen waarbij hij zich bezeert aan zijn messen
  • Verwijder alle vreemde voorwerpen van het gras

5. Het principe van de grensdraad 5.1 De grensdraad vastleggen

Met de afstandsmal voor het grensdraad zorgt u voor de juiste afstand tot de rand van uw gazon (ten minste 26cm). Dit is de aanbevolen afstand. Gebruik de meegeleverde afstandsmal om zeker te zijn van correcte installatie.

Gebruiken uw buren ook een Landxcape™, zorg dan voor minstens 1 meter ruimte tussen uw grensdraad en het grensdraad van uw buren.

Het grensdraad moet precies langs de rand van het gewenste maalgebied liggen. De Landscape™ raakt in de war als er extra stukken of lussen grensdraad zijn die niet gebruikt zijn om het maalgebied af te bakenen (Zie Fig. G). Hebt u nog draad over nadat het maalgebied is afgebakend, snij het dan weg en bewaar het restant elders. Het is echter nodig wat extra lengte te gebruiken bij de verbinding met het laadstation en om de draad in te graven.

5.2 De grensdraad ingraven

Wilt u het grensdraad ingraven, het is aan te bevelen het grensdraad eerst met pennen langs het gazon te leggen zodat de ligging gemakkelijk gewijzigd kan worden. Wanneer u klaar bent met de installatie van het grensdraad, wordt het aanbevolen om Landxcape™ te vragen om de grensdraad te volgen door op te kken. De Landxcape™ stelt zich dan in op de nieuwe omgeving.

Observeer hoe de Landxcape™ het oplaadstation zoekt en pas waar nodig de ligging van het grensdraad aan, zodat de Landxcape™ zonder problemen het grensdraad kan volgen tot bij zijn oplaadstation. De Landxcape™ zal correct met het laadstation werken voordat het grensdraad wordt ingegraven.

5.3 Koppelen van de hekdraad

Gebruik een koppelstuk als de hekdraad moet worden verlengd en gesplitst. Deze is waterdicht en garandeert een betrouwbare elektrische aansluiting.

Steek beide draden door twee van de drie gaten van het koppelstuk. Zorg dat de draden volledig in het koppelstuk zijn gestoken, zodat beide uiteinden zichtbaar zijn door het doorzichtige deel aan de andere kant van het koppelstuk. (Zie Fig. H) Gebruik een tang voor het volledig indrukken van de knop bovenop het koppelstuk. (Zie Fig. I1, I2)

WAARSCHUWING! Het wordt niet aanbevolen de hekdraad bij het aansluiten eenvoudig te splitsen met isolatietape of via een fklemmenblok. Vocht uit de grond kan zorgen voor het oxideren draad en het na verloop van tijd onderbreken van het circuit.

6. Software-update

Uw Landxcape™-software kan worden bijgewerkt als er nieuwe versies beschikbaar zijn. De nieuwste software kan vanaf onze website worden gedownload www.landxcape-robotics.com.

Bijwerken via USB. Zie de download- en installatie-instructies hieronder:

(1) Zoek de nieuwste softwareversie op: www.landxcape-robotics.com. Sla het bestand op op een lege FAT32 geformatteerde USB-stick. Verwijder alle andere bestanden op de schijf en controleer het formaat. Als de schijf niet geformatteerd is in FAT32, herformatteer de schijf.

NOTA: de software update wordt gedownload als een gecomprimeerd bestand (ZIP file). U dient deze eerst uit te pakken

voor u verder kan gaan.

(2) Plaats de Landxcape ^TM op een veilige en vlakke ondergrond. Druk om 📋 uw Landxcape ^TM uit te schakelen.

(3) Plaats de USB-stick in de poort. (Zie Fig. J1)

(4) Schakel Landxcape™ aan. De update begint automatisch. Wacht tot de display "USB" weergeeft (Zie Fig. J2, J3), verwijder dan de USB drive (USB-stick) en sluit de beschermhoes goed af. Wanneer de display "O - - - "aantoont, is de update klaar en gaat de Landxcape™ naar de Pin pagina.

De handleiding in de doos is gebaseerd op de standaard-software uit de massaproductie. Enkele nieuwe instellingen/functies in de nieuwe versie staan wellicht niet in de handleiding. Kunt u enkele instellingen niet vinden in de handleiding, bezoek dan www.landxcape-robotics.com voor de meest recente handleiding.

7. Onderhoud

De Landscape™ moet af en toe gecontroleerd worden. De Landscape™ werkt hard en heeft af en toe een schoonmaakbeurt nodig, waarbij onderdelen vervangen worden, want ze kunnen slijten. Gebruik nooit uw Landscape™ met een defecte aan-/uitschakelaar.

Schakel de machine voor het uitvoeren van reparaties en onderhoud. Hieronder staat hoe u de Landxcape™ verzorgt.

7.1 Houd hem scherp

WAARSCHUWING: Zet uw Landxcape™ vóór reiniging, afstelling of vervanging van de bladen op OFF en trek eidshandschoenen aan.

WAARSCHUWING: Vervangt u het mes, vervang dan alle messen tegelijk. Gebruik altijd nieuwe schroeven bij het van messen. Dit is belangrijk om intrekking van het blad verborgen en om de bladdraaischijf in balans te brengen. Guruk van oude schroeven kan tot ernstige verwonding

De Landxcape™ maait het gras niet zoals andere maaiers. De messen zijn aan 2 kanten scherp als een scheermes en draaien in beide richtingen voor de maximale snijcapaciteit (Zie Fig. K). Elk mes van de Landxcape™ heeft 2 snijranden. De draaischijf voor de messen zal willekeurig naar voren of achteren draaien om beide snijranden te gebruiken. Dat helpt om het aantal malen te minimaliseren dat een snijblad vervangen moet worden. Elk mes heeft een levensduur van maximaal 2 maanden als er elke dag gemaaid wordt. Controleer steeds of de messen niet beschadigd zijn en vervang ze zo nodig. Zijn de messen bot en versleten, dan moeten ze vervangen worden door de reservemessen die met de Landxcape™ geleverd zijn. U vindt ook reservemessen bij uw Landxcape™-leverancier.

A. De messen vervangen

Na enige tijd, meestal een keer per seizoen, moeten de messen van de Landxcape™ vervangen worden. Vervang ze allemaal tegelijk. U kunt ze vervangen met een van de kits met reservemessen en extra schroeven die met de Landxcape™ geleverd zijn.

Voordat u begint met het vervangen van de messen van de Landscape™, schakelt u de voeding uit en trekt u beschermende handschoenen aan. Ga dan als volgt te werk:

1. Keer de Landxcape ^TM voorzichtig om
2. Verwijder het batterijklepje en verwijder de batterij.
3. Haal de schroeven uit de messen met een schroevendraaier. (Zie

Fig. L)

1. Schroef de nieuwe messen er stevig op.
2. Plaats de batterij en het batterijklepje opnieuw.

BELANGRIJK: Nadat u de messen aan de schijf heeft vastgeschroefd, controleert u of de messen vrij kunnen draaien.

7.2 Houd hem schoon

WAARSCHUWING: Zet uw uw Landxcape™ op OFF vóórdat u hem schoonmaakt. Draag beschermende handschoenen als u de schijf schoonmaakt en gebruik geen stromend water.

A. De behuizing schoonmaken

De Landxcape™ is gelukkiger en leeft langer als hij geregeld schoongemaakt wordt. Uw Landxcape™ is een elektrisch apparaat dat met de nodige voorzichtigheid moet worden gereinigd. Gebruik daarom GEEN tuinslang of hogedrukreiniger, noch stromend water op uw Landxcape™. U gebruikt hiervoor het beste een sproeifles die gevuld is met water. Bij het schoonmaken van de behuizing gebruikt u een zachte borstel of schone doek, zonder oplos- of polijstmiddelen (Zie Fig. M). Tenslotte verwijdert u alle resten van afgemaaid gras en vuil.

B. De onderkant schoonmaken

We herhalen het, het is belangrijk dat u de Landxcape™ uitschakelt met de Aan/uitknop en dat u beschermende handschoenen draagt voordat u de schijf aanraakt.

Keer de Landxcape™ eerst ondersteboven, zodat de onderkant zichtbaar wordt. U ziet de schijf, het chassis en de voorste wielen en de aandrijfwielen. Maak alles grondig schoon met een zachte doek of een zachte borstel.

WAARSCHUWING: Spoel de onderzijde van de Landxcape™ NOOIT met water. De onderdelen kunnen worden beschadigd.

(Zie Fig. N1, N2) Draai aan de messenschijf om er zeker van te zijn dat deze vrij kan draaien. Controleer of de messen vrij draaien rondom debevestigingsschroeven. Verwijder eventuele obstakels.

BELANGRIJK: Verwijder vastzittend materiaal zodat het geen barst in de schijf kan veroorzaken. Zelfs een kleine barst kan de maaiprestaties van de Landxcape™ negatief beïnvloeden.

C. Maak de contactpinnen en de laad strips schoon

Maak de contactpin op het laadstation en de laadstrip op de Landxcape™ schoon met een doek. Verwijder restanten van gras en vuil rondom de contactpinnen en laad strips periodiek om zeker te weten dat de Landxcape™ elke keer goed kan worden opgeladen.

7.3 Levensduur van de batterij

Het hart van de Landxcape™ is een lithium-ion batterij van 20 volt. Zorg ervoor dat het toestel volledig is opgeladen en bewaar het in een koele, droge ruimte voor optimale opslag van de batterij.

OPMERKING: De aanbevolen Landxcape™ bedrijfstemperatuur ligt tussen 0-55°C.

De levensduur van de batterij van de Landxcape™ is van diverse factoren afhankelijk zoals:

• Hoe lang het maaiseizoen duurt in uw woonplaats
• Aantal uren per dag dat de Landxcape ^TM maait
• Onderhoud van de batterij bij opslag.

Landxcape™ kan handmatig worden opgeladen zonder de

begrenzingskabel.

1. Sluit het laadstation aan op een geschikte voedingsbron. Het groene lampje van het oplaadstation gaat branden.
2. Plaats de uitgeschakelde Landxcape ^™ handmatig in het laadstation. (Zie Fig.0)
3. Groene lampje van het oplaadstation knippert, de Landxcape™ begint te laden.

7.4 Winteropslag

De Landscape™ leeft langer en blijft gezonder als u hem een goede winterslaap kunt. Hij is onverwoestbaar, maar hij slaapt in de winter toch liever in de schuur of in de garage.

Voordat u de Landxcape™ wegbrengt voor de winterslaap, zorgt u voor het volgende:

• Maak de Landxcape ™ grondig schoon
- Laadt de batterij volledig op en verwijder deze van de Landxcape
• Schakel de Landxcape ^TM uit

Om de levensduur van de batterij te maximaliseren, laadt de batterij volledig op en verwijder van de Landscape™ alvorens op te slagen tijdens de winter.

WAARSCHUWING: Bescherm de onderkant van Landxcape™ tegen water. Sla de Landxcape™ NOOIT teboven.

Het grensdraad kan in de grond blijven liggen, maar de uiteinden moeten beschermd worden, bijvoorbeeld door de uiteinden in te vetten. Blijft het laadstation in de winter buiten, laat de grensdraad dan aangesloten.

OPMERKING: Neemt u de Landxcape™ na de winterslaap weer in gebruik, zorg er dan voor dat de laad strips en contactpinnen schoon zijn. Het is aan te bevelen ze schoon te maken met een fijne schuurdoek.

7.5 De batterij vervangen

WAARSCHUWING: Zet de Aan/uitschakelaar in de stand UIT voordat u begint met enige instelling, vervanging of tie.

Zet uw Landxcape™ vóór vervanging van de bladen op OFF en trek veiligheidshandschoenen aan.

Moet u de batterij vervangen, ga dan als volgt te werk:

1. Keer de Landxcape ^TM voorzichtig om.
2. Draai de schroeven van de batterij los. Verwijder het batterijdeksel. (Zie Fig. P1)
3. Verwijder de oude accu voorzichtig. Druk op de grendel en trek de connectors los. (Zie Fig. P2)

OPMERKING: Trek niet aan de kabels. Houd de connectoren vast en maak de vergrendeling los.

1. Sluit een nieuwe originele accu aan door de connectors aan te sluiten totdat deze vastklikken. (Zie Fig. P3, P4)
2. Plaats de accu zoals getoond wordt. (Zie Fig. P5) Plaats het deksel terug op zijn plaats en maak het goed met schroeven vast.

8. Functieberichten

Display Bericht	Actie
- F : -	Vertraging voor regen geactiveerd. Er is geen actie nodig.

9. Foutberichten

Problemen Mogelijke oorzaken Herstelhandeling
-81-	Landxcape^TM is buiten werkgebied.	1. Is de Landxcape^TM buiten het territorium, schakel hem dan uit, breng de Landxcape^TM binnen het territorium en schakel hem weer in. Druk opvervolgens op .2. Is de Landxcape^TM binnen het territorium, controleer dan of de LED op het oplaadstation op groen staat. Als dat niet zo is, controleer dan of het oplaadstation goed op de oplader is aangesloten en of de lader is aangesloten op een geschikte voeding. Als dat zo is, betekent dit dat de grensdraaduiteinden onjuist zijn ingeplugd en moet u ze omdraaien.3. Het rode lampje van het oplaadstation gaat branden, bevestig dan of de grensdraad goed is verbonden met de klemmen op het laadstation. Indien het probleem zich blijft voordoen, kijk dan na of de grensgraad niet is oversneden.
-82-	Wiel motor vast	1. Schakel de Landxcape^TM uit en breng hem naar een gebied zonder obstakels;2. Schakel de Landxcape^TM in. Druk opvervolgens op .3. Wordt de foutmelding nog steeds getoond, schakel dan weer uit, keer de Landxcape^TM om en controleer of er iets is waardoor de wielen niet goed draaien.4. Verwijder een mogelijke blokkade, zet de Landxcape^TM rechtop en schakel hem weer in. Druk opvervolgens op .
-83-	Maaischijf vast	1. Schakel de Landxcape^TM uit;2.Zet de Landxcape^TM ondersteboven en controleer of er iets is wat de schijf blokkeert.3. Verwijder een mogelijke blokkering.4. Zet de Landxcape^TM rechtop en breng hem naar een gebied met kort gras of stel de maaihoogte in;5. Schakel de Landxcape^TM in. Druk opvervolgens op .
-84-	Landxcape^TM zit vast.	1. Schakel de Landxcape^TM uit;2. Breng hem naar een gebied zonder obstakels;3. Schakel de Landxcape^TM in. Druk opvervolgens op .4. Wordt de foutmelding nog steeds getoond, schakel dan weer uit, keer de Landxcape^TM om. Kijk of er iets de wielen blokkeerd.5. Verwijder een mogelijke blokkade, zet de Landxcape^TM rechtop en schakel hem weer in. Druk opvervolgens op .
-85-	Landxcape^TM wordt opgetild.	1. Schakel de Landxcape^TM uit.2. Breng hem naar een gebied zonder obstakels. Schakel de Landxcape^TM in. Druk opvervolgens op .3. Indien de foutmelding nog steeds voorkomt: schakel de Landxcape^TM uit, keer de Landxcape^TM ondersteboven en kijk na of er iets voorkomt dat de voorste wielen draaien.4. Verwijder een mogelijk voorwerp, zet de Landxcape^TM rechtop en schakel hem weer in. Druk opvervolgens op .
-86-	Landxcape^TM is ondersteboven.	Zet de Landxcape^TM rechtop. Druk opvervolgens op .
-87-	Batterij foutmeldingHet duurt te lang voor LandxcapeTM om terug te gaan naar het laadstation.	1. Kijk de temperatuur van de batterij na. Indien de temperatuur te hoog is, wacht tot de temperatuur is afgekoeld. Druk op en vervolgens op .2. Vervang met een nieuwe batterij. Start Landxcape^TM opnieuw op. Druk opvervolgens op .3. Indien de foutmelding meermaals voorkomt, probeer het werkschema aan te passen.Plaats LandxcapeTM manueel in het laadstation om op te laden. Nadat LandxcapeTM volledig is opgeladen, druk [IMAGE] Raadpleeg de installatiehandleiding.
	Onbekende foutmelding.	Start LandxcapeTM opnieuw op. Druk op [IMAGE] vervolgens op . [IMAGE] en de foutmelding nog steeds is weergegeven, neem contact op met een vertegenwoordiger voor hulp.

OPMERKINGEN

• Voordat u inschakelt, controleert u of de Landxcape ^TM binnen zijn territorium staat. Zoniet, dan verschijnt het bericht, “-”In het display. Dit bericht verschijnt ook als de Landxcape ^TM bij het inschakelen op de grensdraad staat.
• Als u om enige reden—bijvoorbeeld voor een tuinfeest of spelende kinderen – de Landxcape™ in het laadstation wilt zetten: druk op vervolgens op OK. De Landxcape™ gaat dan naar het laadstation en blijft daar. Of druk op on Landxcape™ te sluiten.
• Treedt er herhaaldelijk een fout op op dezelfde plek van het gazon, dan kan dat komen door ene probleem met de grensdraad. Zie de voorafgaande installatie-instructies en controleer de installatie.
• Als uw gazon door een corridor van minder dan 1m is verdeeld in twee afzonderlijke gebieden waarvan het ene niet van een oplaadstation is voorzien: wanneer de accu van de Landxcape™ leeg is moet u hem handmatig naar het oplaadstation brengen, het laadproces zal starten.
• Als de Landxcape ^TM af en toe abnormaal lijkt te functioneren, kunt u proberen hem te herstarten. Als het probleem niet is opgelost, probeer dan de accu te verwijderen en opnieuw te plaatsen. Als het probleem hiermee niet wordt verholpen neemt u best contact op met de Reparatieservice van Landxcape ^TM .
• Reinig de machine niet met een hogedrukreiniger, omdat dit de batterij of de machine kan beschadigen.

10. Problemen oplossen

Werkt de Landscape™ niet goed, volg dan de gids voor het oplossen van problemen hieronder. Heft dat de storing niet op, neem dan contact op met de leverancier.

Problemen Mogelijke oorzaken Herstelhandeling
De led op het laadstation brandt niet. Er is geen netvoeding.		Controleer of de stroomkabel correct op het oplaadstation is aangesloten en of de oplader op een geschikte voeding is aangesloten.
Het rode lampje van het oplaadstation gaat branden.	De grensdraad is niet aangesloten.	Controleer of de grensdraad correct is aangesloten op het oplaadstation. Controleer of de grensdraad geen breuken vertoont, vooral niet in de kabeluiteinden.
De LandxcapeTM schakelt in, maar de schijf met de messen draait niet.	LandxcapeTM is op zoek naar het laadstation (tenzij u de knop opnieuw drukt het toestel naar het laadstation te brengen).	Dit is normaal, de LandxcapeTM moet opgeladen worden. De schijf draait niet als hij op zoek is naar het laadstation.
De LandxcapeTM trilt.	De messen zijn wellicht beschadigd. Controleer de toestand van de Messchijf.	Controleer de messen en schroeven en vervang ze zo nodig. Verwijder modder en vreemde voorwerpen van de messen.
Gras wordt ongelijkmatig gemaaid	LandxcapeTM werkt niet genoeg uren per dag. Voeg uren aan de maaitijd toe.
	Gazon is te groot.	Probeer het te maaien gebied kleiner te maken of voeg meer uren aan de maaitijd toe.
	Messen zijn bot.	Vervang alle messen en schroeven gelijktijdig zodat de schijf gebalanceerd blijft.
	De maaihoogte is te laag voor de lengte van het gras.	Stel een hogere maaihoogte n en maak die langzamerhand minder
	Gras of een voorwerp is om de schijf gewikkeld.	Controleer de schijf en verwijder het gras of het voorwerp.
	Gras heeft zich opgehoopt in de messenschijf of in het motorframe.	Zorg ervoor dat de schijf vrij kan draaien. eventueel moet de schijf verwijderd worden om het vuil te verwijderen.
Uw LandxcapeTM is binnen zijn werkgebied en de grensdraad is aangesloten. Maar het display zegt “-ε :-”.	De grensdraadeinden zijn niet correct geplaatst.	Draai de uiteinden van de grensdraad om.
	De grensdraad is gebroken. Herstel de beschadigde draad met verbindingen.
De oplaadtijd is veel meer dan verwacht.	Slechte verbinding door vuil op de laadstrip.	Reinig de contactstrip van het laadstation en de oplaadstrip op de LandxcapeTM met een doek.
	De laadbeveiligingsfunctie is geactiveerd omwille van de hoge temperatuur.	Zet het laadstation in de schaduw of wacht tot de temperatuur ervan is afgekoeld.
De maaier laadt niet op	Er is geen netvoeding.	Controleer of de elektriciteitskabel correct op het oplaadstation is aangesloten en of de oplader op een geschikte voeding is aangesloten.
	Werkt niet goed tijdens het handmatig opladen.	Zie manueel opladen in sectie 7.3.
Landxcape^TM werkt steeds korter na een bezoek aan het laadstation.	Er is iets opgehoopt in de messenschijf.	Verwijder de schijf en maak hem schoon.Het gras is te hoog en te dik.
	De Landxcape^TM schudt zwaar.	Controleer de messenschijf en de messen. Verwijder gras en vreemde voorwerpen.
	De batterij kan uitgeput of verouderd zijn. Vervang de batterij.
Landxcape^TM werkt niet op het juiste moment.	De klok is niet op de juiste tijd ingesteld. Stel de klok in op het juiste uur, zie sectie 4.3.
	De geprogrammeerde maaitijden voor de Landxcape^TM zijn niet correct.	Verander de start- en stoptijden van de maaier.
	Landxcape^TM wordt handmatig in de oplaadbasis geplaatst.	Druk op en dan op
	De batterij kan niet laden vermits de temperatuur van de batterij bij warm weer boven de 55°C stijgt.	Wacht tot de batterij is afgekoeld.
De Landxcape^TM dokt niet goed in het laadstation	Omgevingsfactoren. Herstart de Landxcape	TM.
	Slechte verbinding door vuil op de laadstrip.	Reinig de contactstrip van het laadstation en de oplaadstrip op de Landxcape^TM met een doek.
Het groene lampje op het laadstation BRANDT voordat de accu volledig is opgeladen.	Het oplaadstation oververhit.	Zet het laadstation in de schaduw of wacht tot de temperatuur ervan is afgekoeld.
De Landxcape^TM beweegt buiten de grensdraad.	De begrenzingskabel is geïnstalleerd met scherpe hoeken.	Controleer de begrenzingskabel en zorg ervoor dat alle hoeken gerond zijn.
De Landxcape^TM maait een gebied binnen de grensdraad niet.	Het maalgebied is groter dan het toegestane maalgebied voor de Landxcape^TM .	Verminder de oppervlakte van het gras dat moet gemaaid worden of gebruik Landxcape^TM met een groter toegestane oppervlakte om te maaien.
De Landxcape^TM keert om of draait onregelmatig in de buurt van de grensdraad.	De begrenzingskabel van een andere Landxcape^TM of robotmaaier van een ander merk bevindt zich te dicht in de buurt.	Zorg voor minstens 1 meter afstand tussen de begrenzingskabel van uw Landxcape^TM en andere begrenzingskabels in de buurt.
	Onder natte omstandigheden kan het elektrische signaal op de grensdraad weglekken op plaatsen waar de draad verbonden of gerepareerd is.	Controleer de grensdraadverbindingen. Isoleer de draad voor een volledig waterdichte verbinding.
	Er is een lekkage van het elektrische signaal op de grensdraad vanwege defecte isolatie.	Herstel beschadigde begrenzingsdraad met aansluitingen.
De Landxcape^TM -wielen slippen of beschadigen het gazon.	Vreemde obstakels, zoals takken en twijgen, kunnen onder de Landxcape^TM raken.	Verwijder vreemde voorwerpen uit de onderkant van de Landxcape^TM .
	Het gazon is te nat. Wacht tot het gazon is opgedroogd.
De Landxcape^TM verlaat het afgebakende gebied door een te hoge snelheid tijdens het afdalen van een helling.	De grensdraad is geplaatst op een helling die steiler is dan 17% (10°).	Verplaats de grensdraad op een helling die minder steil is dan 17% (10°). Verwijs naar de gids voor de installatie voor meer informatie.
Erro	Er is een software-update fout ontstaan.	Probeer opnieuw conform de sectie "Software Update".
De Landxcape^TM draait rondjes of draait naar rechts of links terwijl er geen obstakel voor staat.	De grensdraad van een andere Landxcape^TM of een andere robotmaaier bevindt zich te dichtbij.	zorg er dan voor dat er ten minste 1 m afstand is tussen de grensdraad van uw Landxcape^TM en de aangrenzende grensdraad. Als het probleem niet kan worden opgelost, neem dan contact op met een onderhoudsmonteur van Landxcape^TM .
Het toetsenbord van de maaier werkt niet.	Het toetsenbord is beschadigd. Start de Landxcape^TM	cape^TM opnieuw op. Als het probleem aanhoudt, houd de aan-uitknop dan 10 seconden lang ingedrukt en start de Landxcape^TM vervolgens opnieuw op. Als het probleem niet kan worden opgelost, neem dan contact op met een onderhoudsmonteur van Landxcape^TM .
	Slechte aansluiting van de kabel tussen het bedieningspaneel en het moederbord of de kabel is beschadigd.
	Het toetsenbord moet opnieuw worden ingesteld.
De maaier kan geen obstakels ontwijken.	De grensdraad van een andere LandxcapeTM of een andere robotmaaier bevindt zich te dichtbij.	zorg er dan voor dat er ten minste 1 m afstand is tussen de grensdraad van uw LandxcapeTM en de aangrenzende grensdraad. Als het probleem niet kan worden opgelost, neem dan contact op met de onderhoudsmonteur van LandxcapeTM.
	Het obstakel is lager dan 10 cm.	Dit is normaal.

Bescherming van het milieu

Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten.

Technische gegevens

Type LX835 (8 - aanduiding van machinerie, kenmerkend voor robotgrasmaaier)

	LX835
Nominaal vermogen 20V	--- Max.*
Toerental onbelast (/min) 2800
Maaigebied (m2) 800
Snijdiameter (cm) 18
Maaihoogte (mm) 30-60
Hoogte-instellingen 4
Max. Helling 35% (20°)
Accutype Lithium
Batterijmodel LA0002
Laadtijd Ongeveer (hr) 2
Model Lader LA8001 / LA8002
Lader gegevens	Lader primair: 100-240V~50/60Hz, 38W, Secundair: 20V--- , 1.5A
Gewicht machine (kg) 8.3
Regensensor Y
Veiligheidsklasse III
Frequentieband van het inductieve lussysteem	77 Hz
Maximaal RF-vermogen van het inductieve lussysteem	82 dBμA/m

*Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

Geluids gegevens

A-gewogen geluidsdruk	L_pA = 40.6 dB (A) K_pA = 3.0 dB(A)
A-gewogen geluidsvermogen	L_wA = 60.6 dB (A) K_wA = 3.0 dB(A)
Gebruik gehoorbescherming indien de geluidsdruk hoger is dan

Het is onvermijdelijk dat de machine wat lawaai veroorzaakt. Voor luidruchtig werk is een vergunning vereist en het werk is gelimiteerd tot bepaalde periodes. Houd rusttijden aan en beperkt de werkuren tot een minimum. Draag passende gehoorbeschermers voor de persoonlijke bescherming en de bescherming van mensen die in de omgeving werken.

Toebehoren

	LK835
Schroeven	9
Laagspanningskabel 1
Bevestigings schroeven voor laadstation	8
Grensdraad	180m
Draadpennen	250
Inbussleutel	1
Afstand mal voor grensdraad	2
Messen	9
Koppelstuk	2
Accu (LA0002)	1
Lader (LA8001 / LA8002)	1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

Conformiteitverklaring

Wij,

Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

Namens Positec verklaar ik dat het product, Beschrijving Robotgrasmaaier

Type LX835 (8 - aanduiding van machinerie, kenmerkend voor Robotgrasmaaier) (Het serienummer staat op de achterpagina) met acculader LA8001 / LA8002 en oplaadbasis LA3001

Functie

Gras maaien

Overeenkomt met de volgende richtlijnen,

2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC gewijzigd door 2005/88/EC, 2014/53/EU

2000/14/EC gewijzigd door 2005/88/EC

- Procedure beoordeling conformiteit volgens Annex V

- Niveau gemeten geluidsvermogen 60.6 dB (A)

- Opgegeven, gegarandeerde niveau geluidsvermogen 63 dB (A)

De betrokken aangemelde instantie

Naam: ISET Srl Unipersonale

Adres: Via Donatori del Sangue,9 46024-Moglia(MN), Italy 0865

Certificaatnr. : ISETC.001920201117

Standaards in overeenstemming met,

EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019,

EN 50636-2-107:2015+A1:2018+A2:2020, EN 62233:2008

EN 60335-2-29:2004+A2:2010+A11:2018

EN 62233:2008

EN ISO 3744: 2010, ISO 11094: 1991,

EN 55014-1:2017,

EN 55014-2:2015,

EN 61000-3-2:2014

EN 61000-3-3:2013+A1:2019,

EN 61558-1:2005+A1:2009,

EN 61558-2-16:2009+A1:2013,

EN 303 447 V1.1.1

De persoon die bevoegd is om het technische bestand te compileren,

Naam Marcel Filz

Adres Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany

M A

2020/12/31

Allen Ding
