GEBRUIKSAANWIJZING Niagara 570072 Elettrobar

4.8.1 Machines zonder afvoerpomp....7
4.8.2 Machines met afvoercyclus (*optional) 7

4.9 D E MACHINE UITSCHAKELEN 7
4.10 D E HARSEN REGENEREREN (*OPTIONAL) 7
4.11 W EERGAVE VAN INFORMATIE 8
4.12 L IJST VAN MELDINGEN DIE KUNNEN VERSCHIJNEN....8
4.13 E INDE WERKDAG....8

HFDST 5 ONDERHOUD....9

5.1 A LGEMENE REGELS....9
5.2 R EINIGING 9
5.3 R EINIGING VAN DE FILTERGROEP....9
5.4 D E SPROEIARMEN REINIGEN....9

De fabrikant is volgens de wet eigenaar van dit document en daarmee is er een verbod om dit document te kopieren en te verspreiden zonder zijn schriftelijke toestemming vooraf.

De fabrikant behoudt zich het recht voor om door hem noodzakelijk geachte aanpassingen ter verbetering uit te voeren zonder melding vooraf.

Hfdst 1 VOORWOORD

De waarschuwingen in deze handleiding geven belangrijke aanwijzingen voor de veiligheid tijdens de verschillende installatiefases, het gebruik en het onderhoud. Door de aanwijzingen die in de bijgevoegde documentatie staan niet in acht te nemen, kan de veiligheid van het apparaat in gevaar worden gebracht en komt de garantie meteen te vervallen.

Waarschuwingen:

Bewaar alle documentatie zorgvuldig in de nabijheid van het apparaat; geef deze aan de monteurs en bedieners die met de apparatuur werken en houd haar in de loop der tijd intact door haar veilig op te bergen. Maak kopieën als de documentatie vaak geraadpleegd moet worden

De bediener is verplicht deze handleiding te lezen, begrijpen en te leren kennen alvorens welke handeling dan ook op de machine te verrichten.

Het apparaat is uitsluitend bedoeld voor professioneel vaatwassen in grootkeukens,dus de installatie, het gebruik en het onderhoud zijn alleen voorbehouden aan getraind personeel dat de instructies van de fabrikant in acht neemt.

Garantie:

De fabrikant wijst elke vorm van aansprakelijkheid af voor schade aan voorwerpen of personen, die voortkomen uit het niet in acht nemen van de gegeven instructies of door een verkeerd gebruik van de machine

Als de aanwijzingen die in de bijgaande documentatie worden gegeven niet in acht worden genomen, kan dat de veiligheid van het apparaat aantasten en komt de garantie meteen te vervallen

Installaties en reparaties die zijn uitgevoerd door onbevoegde monteurs en het gebruik van niet- originele vervangingsonderdelen doen de garantie onmiddellijk vervallen.

Opslag:

Transport en opslag: tussen -10°C en 55°C met een piek van 70°C (gedurende max. 24 uur)

Hfdst 2 INSTALLATIE

Een goede installatie is van fundamenteel belang voor een goede werking van de machine. Enkele gegevens die nodig zijn bij de installatie van de machine staan op het kenmerkenplaatje op de rechter zijkant van de machine, en in kopie op de omslag van deze handleiding.

De installatie mag uitsluitend worden uitgevoerd door gekwalificeerde, geautoriseerde monteurs.

2.1 Uitpakken

Controleer of de verpakking niet beschadigd is, en vermeld eventuele geconstateerde schade op de afleveringsbon. Verzeker u ervan dat het apparaat onbeschadigd is na de verpakking te hebben verwijderd. Als de machine beschadigd blijkt, moeten de leverancier en het transportbedrijf onmiddellijk worden gewaarschuwd via fax of aangetekende brief met ontvangstbewijs. Als de schade zodanig is dat de veiligheid van de machine erdoor wordt beïnvloed, dan mag de machine niet geïnstalleerd en/of gebruikt worden voordat zij gecontroleerd is door een gekwalificeerd monteur.

De onderdelen van de verpakking (plastic zakken, piepschuim, spijkers, etc. ...) moeten buiten het bereik van kinderen en huisdieren worden gehouden, aangezien ze mogelijke bronnen van gevaar zijn.

2.2 Plaatsing

• Zorg ervoor dat er zich in de buurt van de installatie geen onderdelen en materialen bevinden, die beschadigd kunnen worden door waterdamp die tijdens de werking uit de machine kan komen, of dat deze voldoende beschermd zijn.
• Alvorens de vaatwasmachine te plaatsen moeten in de ruimte het elektrische systeem, de waterleiding en de waterafvoer zijn voorbereid
• Bij de dimensionering van de vloer of inbouw moet rekening gehouden worden met het totale gewicht van de afwasmachine
• Om de stabiliteit te garanderen, moet de machine op haar vier poten worden geïnstalleerd en waterpas worden gezet.
• Dit apparaat is alleen geschikt voor een vaste aansluiting; andere installatieoplossingen moeten overeengekomen worden met en goedgekeurd door de fabrikant.
• Verwijder de beschermfolie van de omkasting alvorens de afwasmachine te gaan gebruiken.

2.3 Elektrische aansluiting

• Er moet een hoofdschakelaar van het alpolige type aanwezig zijn, die alle contacten, inclusief de nulleiding, uitschakelt, een afstand tussen de open contacten heeft van minstens 3 mm en een contactverbrekend veiligheidsmechanisme heeft, of gekoppeld is aan zekeringen, die gedimensioneerd of geijkt moeten worden op het vermogen dat op het kenmerkenplaatje op de machine staat.
• De hoofdschakelaar moet op de elektriciteitsleiding aangesloten die dichtbij de installatie zit, en mag uitsluitend één apparaat tegelijk voeden.
• De spanning en frequentie van het elektriciteitsnet moeten overeenstemmen met die van het kenmerkenplaatje.

• Voor de veiligheid van de bediener en de apparatuur moet er een efficiënte aardinstallatie aanwezig zijn, die voldoet aan de geldende preventievoorschriften.

• De voedingskabel, die uitsluitend van het type H07RN-F dient te zijn, mag tijdens de normale werking of het gewone onderhoud niet gespannen staan of geplet worden.

• Het apparaat moet bovendien deel uitmaken van een equipotentiaal systeem, dat wordt aangesloten via een met het symbool I gemarkeerde schroef.
• De equipotentiaalgeleider moet een doorsnede hebben van 10 mm ^2 .
• Houd u aan de aangegeven polariteiten in het stroomschema.
• Zie het bijgevoegde elektrische schema voor meer informatie.

Het is niet toegestaan verloopstekkers, meervoudige stopcontacten, kabels van een verkeerd type en met een verkeerde diameter te gebruiken, of met verlengkoppelingen die niet conform zijn aan de huidige voorschriften betreffende bedrijfuitrustingen.

2.4 Aansluiting op het waternet

Het apparaat moet met een flexibele slang op de waterleiding worden aangesloten. Tussen de waterleiding en de magneetklep van het apparaat moet een sluitklep aanwezig zijn. De sluitklep moet zich in de nabijheid van het apparaat bevinden.

• De watertoevoer, temperatuur en druk moeten overeenkomen met de gegevens op het plaatje met technische kenmerken van de machine.
• Als het water harder is dan 14 F (8 dH) adviseren wij om een interne ontharder te gebruiken in de machine (op aanvraag leverbaar). Als het water harder is dan 35 F (19,5 dH), wordt aangeraden een externe waterontharder voor de magneetklep te plaatsen.
• Als er sprake is van zeer hoge concentraties resterende mineralen in het water met hoge geleidbaarheid, adviseren wij een demineralisatiesysteem te installeren.

Met afvoerpomp (op aanvraag leverbaar)

2.5 Verbinding met de afvoerleiding

• De afvoerleiding moet uit een put met sifon bestaan, die onbelemmerd kan afvoeren met afmetingen die passen bij de afvoerslang die bij de machine geleverd is. De slang moet bij de put kunnen, zonder eraan te trekken, zonder gebogen, geplet of ingedrukt te zijn of door iets geforceerd te worden.
• De bak wordt geleegd door de zwaartekracht, dus de afvoer moet lager liggen dan de onderkant van de machine.

- Mocht de afvoer niet lager liggen dan de onderkant van de machine, dan is het mogelijk om een model met afvoerpomp te gebruiken (op aanvraag leverbaar).

- In dit geval is de maximale hoogte van de afvoer 1 m.

- Zorg altijd dat de afvoer goed werkt en dat er geen verstoppingen zijn.

- ledere andere oplossing moet eerst met de fabrikant besproken en door hem goedgekeurd worden.

2.6 Glansmiddel en vaatwasmiddel

• Het glansmiddel en het vaatwas middel worden gedoseerd via de doseerder die standaard op de machine aanwezig is, indien voorzien voor het model.
• De hoeveelheid wordt op grond van de hardheid van het water bepaald door de monteur, die de doseerders zelf ook zal afstellen.
• Alvorens de afs telling uit te voeren moeten de toevoerleidingen van de doseerders worden gevuld met het betreffende product.
• De afstelling vindt plaats met de stelschroef, of rechtstreeks vanaf het bedieningspaneel indien aanwezig.
• Er moet voldoende vloeistof in het bakj e zitten. Het mag niet leeg komen te staan en niet met bijtende en onzuivere producten gevuld worden.

Gebruik NOOIT vaatwasmiddel dat CHLOOR of HYPOCHLORIET bevat.

Installatie van een automatische doseerder voor het vaatwasmiddel wordt altijd aanbevolen.

Hfdst 3 RISICO'S EN BELANGRIJKE MEDEDELINGEN

• Dit apparaat is alleen bestemd voor het gebruik waarvoor het uitdrukkelijk ontwikkeld is. Ieder ander gebruik wordt als onjuist beschouwd en is daarom gevaarlijk.
• Het gespecialiseerde personeel dat de installatie u itvoert, moet de gebruiker goed voorlichten over de werking van het apparaat en welke eventuele veiligheidsvoorschriften in acht genomen moeten worden, ook door het geven van praktische demonstraties.
• ledere ingreep op de machine, ook bij storing, mag alle en door de fabrikant, of door een erkend servicecentrum en door vakmensen worden verricht, waarbij alleen originele reserveonderdelen gebruikt mogen worden.
• Zet de machine altijd eerst uit of zorg dat hij van het elektriciteits- en waternet is losgekoppeld, voordat u onderhouds-, reparatie en reinigingswerkzaamheden verricht.
• De machine mag NIET worden gebruikt door ongetraind personeel.
• Er mag GEEN spanning op de machine blijven staan als deze niet gebruikt wordt.
• Open de deur van de machine NOOIT snel als het programma nog niet is afgelopen.
• Gebruik de machine NOOIT zonder de door de fabrikant aangebrachte beschermingen.
• Gebruik de machine NOOIT om voorwerpen af te wassen van een type, vorm, maat of materiaal, die niet geschikt zijn voor de machinewas of die niet helemaal heel zijn.
• Gebruik het apparaat of zijn onderdelen NOOIT als ladder of steun voor mensen, voorwerpen of dieren.
• Plaats NOOIT te veel gewicht op de open deur van voorladers, die erop gemaakt is alleen het vaatrek te dragen.
• Kom NOOIT met blote handen aan het vaatwasmiddel.
• Kantel de machine NOOIT na de installatie.
• Als u een storing of vloeistoflekken opmerkt, koppelt u de elektrische stroom onmiddellijk los en sluit u de watervoorziening.
• Zet de afwasmachine niet in de buurt van warmtebron nen met een temperatuur van meer dan 50°C.
• Stel de afwasmachine NOOIT bloot aan weersinvloeden (regen, zon, etc.)
• De vaatwasmachine mag niet in de buitenlucht worden opgesteld zonder adequate afschermingen.
• Start een afwasprogramma nooit zonder dat de over stroombeveiliging aanwezig is, indien deze is voorzien.
• Kom nooit met magnetische voorwerpen in de buurt van de machine.
• Gebruik de bovenkant van de machine niet als vlak om voorwerpen op te zetten.
• De monteur moet de goede werking van de aarding controleren.
  Na het proefdraaien moet de monteur een schriftelijke verklaring afleggen betreffende de juiste installatie en test volgens de voorschriften en de regelen der kunst.

3.1 Normale bedrijfsomstandigheden

Omgevingstemperatuur: 40°C max. /4°C min. (gemiddeld 30°C)

Hoogte : tot 2000 meter

Relatieve vochtigheid : Max. 30% bij 40°C / max. 90% bij 20°C

Hfdst 4 GEBRUIK VAN DE MACHINE

4.1 Legenda en symbolen

Met verwijzing naar Afb.1:

1	ON/OFF-KNOP	4	INFORMATIEDISPLAY
2	PROGRAMMAKEUZEKNOP	5	STATUSBALK (LEDS)
3	STARTKNOP	6	CONTROLEBALK (LEDS)

4.2 Aanzetten

Onder verwijzing naar Afb.2

• Schakel de hoofdschakelaar van de elektriciteit in, open de waterkraan buiten de machine.
• Controleer of de overstroombeveiliging aanwezig is.
  • Druk op de ON/OFF-knop (1).
• De CONTROLEBALK (6) gaat branden en verandert van rood in groen om aan te geven dat de controle heeft plaatsgevonden. Als er zich een ernstige storing voordoet, gaat de ledbalk branden met rood licht en wordt de werking van de machine onderbroken. Een niet-ernstige fout wordt weergegeven met een oranje kleur en maakt het mogelijk het werk voort te zetten.
• Bij de modellen met ingebouwde ontharder (*optional) moet de START-knop (3) worden ingedrukt om het vollopen te laten beginnen. Bij machines zonder ontharder begint het vollopen automatisch wanneer de machine ingeschakeld wordt.
• De punt op het display knippert totdat het juiste niveau bereikt is.
• De STATUSBALK (5) gaat van boven naar beneden branden om aan te geven dat de machine opgewarmd wordt.
• Wanneer de werktemperatuur wordt bereikt, blijft de STATUSBALK (5) groen branden.
• De optimale afwasomstandigheden zijn nu bereikt.

4.3 Voorbereiding rek

Voor een goede werking van de machine moeten de volgende regels worden opgevolgd, onder verwijzing naar Afb.3:

• Gebruik het juiste rek, vul het zonder het te overbelasten en stapel de vaat niet op.
• Spoel de vaat altijd eerst voor. Zet geen vaat in de afwasmachine met ingedroogde en harde resten.

- Zet lege houders omgekeerd in het rek.

- Zet borden en dergelijke altijd schuin in het hiervoor bestemde rek, met de bovenkant naar voren.

- Zet het bestek in de daarvoor bestemde bak, met de handgrepen naar beneden.

- Zet geen zilveren en roestvrij stalen bestek in hetzelfde bestekbakje, omdat het zilver hierdoor zwart kan worden en het staal mogelijk kan gaan roesten.

- Was de vaat meteen na gebruik af, om te voorkomen dat etensresten hard worden en aankoeken.

- Gebruik alleen vaatwerk dat helemaal heel is en geschikt is om in de afwasmachine te worden afgewassen.

4.4 Programmakeuze en -start

• Kies het afwasprogramma dat geschikt is voor het vaatwerk dat afgewassen moet worden door herhaaldelijk op de PROGRAMMAKEUZEKNOP (2) te drukken. Het display geeft het nummer van het afwasprogramma aan (Afb.4).
• Druk om het programma te starten op de START-knop (3); de STATUSBALK (5) begint van beneden naar boven te knipperen met oranje licht om de voortgang van het programma aan te geven.
• Als het programma ten einde is gaat de balk met groen licht branden (Afb.5).
• Om het drogen te versnellen moe t het rek na het afwasprogramma meteen uit de machine getrokken worden.
• Om de afwascyclus eerder te beëindigen, drukt u op de START-toets (3).

NB In de versies met klep wordt na het eerste programma automatisch de automatische start geactiveerd: d.w.z. dat de volgende programma's automatisch starten bij het sluiten van de klep. Deze modaliteit wordt op het display gesignaleerd door de indicatie "AS".

4.5 Continu afwassen (\*optional)

• Dit is een langer programma met een tijd die per model varieert.
• De duur van het programma kan naar wens worden gevarieerd door tijdens het afwassen op de START-knop (3) te drukken, waardoor het afwassen stopt en de spoelfase begint.

Met deze functie kan het gekozen programma automatisch starten wanneer de deur gesloten wordt. Ga als volgt te werk om deze functie te activeren (Afb.6):

• Druk de START-knop (3) (minstens vijf seconden) in terwijl de machine ingeschakeld is en de deur open, totdat op het display de melding AS verschijnt.
• Om de functie uit te schakelen drukt u START (3) opnieuw vijf seconden in terwijl de deur open is.

4.7 Het ingebouwde filter verwijderen

• Zet de was- en sproeiarmen zodanig dat ze een rechte hoek vormen met de deurrand (Afb.7).
• Til iedere filterhelft op aan zijn handgreep.

4.8 De machine legen

4.8.1 Machines zonder afvoerpomp

• Zet de machine uit.
• Verwijder het ingebouwde filter, als dat aanwezig is (Afb. 7A).
• Haal de overloopbeveiliging weg door hem naar boven te trekken (Afb.8 B ).
  • Wacht tot de bak helemaal leeg is.
• Verwijder indien nodig het filter van de bak en maak het schoon (Afb.8C).

4.8.2 Machines met afvoercyclus (\*optional)

• Verwijder het ingebouwde filter, als dat aanwezig is (Afb.7).
• Haal de overloopbeveiliging, indien aanwezig, weg door hem naar boven te trekken (Afb.9)
• Doe de deur weer dicht.
• Selecteer de cyclus dr
• Druk op de START-knop (3) om de cyclus te starten.
• De machine voert een afvoercyclus met zelfreiniging (*indien voorzien) uit; aan het einde hiervan schakelt de machine uit.
• Verwijder indien nodig het filter van de bak en maak het schoon (Afb.8 C).

4.9 De machine uitschakelen

- Druk op de ON/OFF-knop (1), op het DISPLAY (4) blijven de centrale segmenten zichtbaar om aan te geven dat er spanning op de machine staat.

4.10 De harsen regenereren (\*optional)

Wanneer rEG op het d isplay knippert bij machines met interne waterontharder, moet een regeneratiecyclus worden uitgevoerd om de interne waterontharder weer goed te laten werken. Ga als volgt te werk (Afb.11):

• Leeg en reinig de machine.
- Open het zoutreservoir in de bak nadat u het ingebouwde filter verwijderd heeft.
- Strooi er 250 ÷ 300g regeneratiezout (keukenzout zonder additieven in korrels met een doorsnede van 1 of 2 mm) in.
- Sluit het reservoir weer stevig.

• Verzeker u ervan dat de overstroombeveiliging is weggehaald.
• Sluit de deur en schakel de machine in.
• Kies met behulp van de PROGRAMMAKEUZEKNOP (2) de regeneratiecyclus van de harsen. Op het display verschijnt rEG.
• Druk op de START-knop (3) om de cyclus te beginnen.
• De regeneratiecyclus duurt ongeveer 20 minuten.
• Aan het einde van de cyclus wordt de machine uitgeschakeld.

NB Zet de machine niet uit terwijl er een regeneratiecyclus bezig is

b 80 t 55 CC 0 1 59

4.11 Weergave van informatie

Als u de PROGRAMMAKEUZEKNOP (2) vijf seconden lang ingedrukt houdt terwijl de machine ingeschakeld is, worden de volgende gegevens achtereenvolgens weergegeven:

• "t" wastemperatuur
• "b" spoeltemperatuur

- "CC" aantal afwasprogramma's dat door de machine is uitgevoerd sinds de eerste inschakeling.

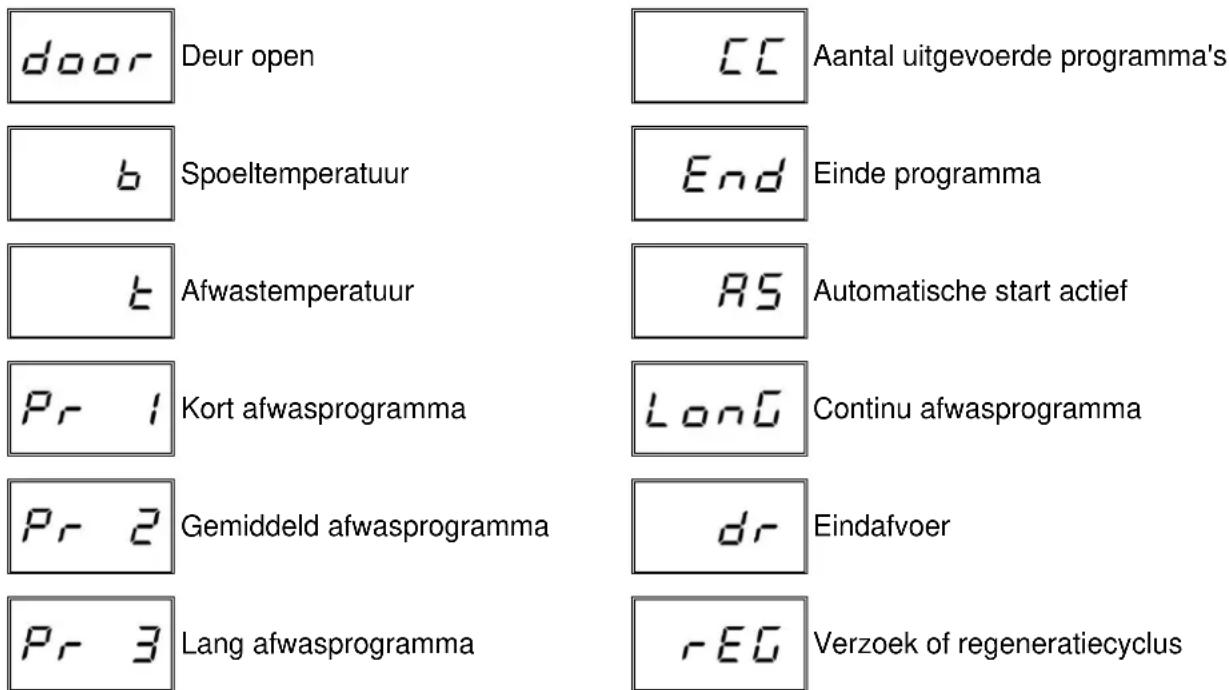

4.12 Lijst van meldingen die kunnen verschijnen

door Deur open b Spoeltemperatuur t Afwastemperatuur Pr 1 Kort afwasprogramma Pr 2 Gemiddeld afwasprogramma Pr 3 Lang afwasprogramma CC Aantal uitgevoerde programma's End Einde programma AS Automatische start actief Long Continu afwasprogramma dr Eindafvoer EG Verzoek of regeneratiecyclus

4.13 Einde werkdag

• Leeg de machine op het eind van de dag altijd, zoals beschreven wordt in de paragraaf "De machine legen".
• Neem de elektrische voeding door middel van de hoofdschakelaar weg en draai de waterkraan dicht.
• Verricht het gewone ond erhoud en maak de machine schoon zoals beschreven wordt in de paragraaf "Onderhoud".
• Laat de afwasmachine indien mogelijk een beetje open staan om de vorming van onaangename geuren binnenin het apparaat te voorkomen.

Hfdst 5 ONDERHOUD

5.1 Algemene regels

Voordat u onderhoudswerkzaamheden verricht, laat u de machine eerst helemaal leeglopen, neemt u de stroom weg en sluit u de externe waterkraan.

Gebruik geen waterstralen onder druk, want deze zouden het elektrische systeem kunnen beschadigen.

Was de buitenkant alleen af wanneer deze koud is, met producten die speciaal geformuleerd zijn voor het onderhoud van staal.

Als ijsvorming mogelijk is, moet het water uit de boiler en uit de waspomp worden afgetapt.

5.2 Reiniging

Om de efficiëntie van de machine te garanderen, moeten de onderhoudswerkzaamheden regelmatig worden verricht, uitgevoerd zoals hierna aangegeven is. Desinfecteer de vaatwasser bovendien regelmatig met geschikte, niet bijtende, in de handel verkrijgbare producten.

5.3 Reiniging van de filtergroep

Verricht deze procedure aan het einde van de dag, of als u vuilresten op de filters ziet:

1. Neem de reken weg en maak hen schoon.
2. Maak de bak leeg volgens de instructies in de paragraaf "De machine legen".
3. Verwijder alle filters van de afwasmachine en maak hen grondig schoon.
4. Gebruik geen schurende producten of voorwerpen om de stalen bak schoon te maken.
5. Aan het einde van de genoemde handelingen plaatst u alle onderdelen weer zorgvuldig terug.

5.4 De sproeiarmen reinigen

De sproeiarmen kunnen eenvoudig worden verwijderd om de spuitmonden periodiek te reinigen en mogelijke verstoppingen en/of kalkaanslag te voorkomen.

Ga als volgt te werk ( Afb.10 ):

• Draai de ring R los en neem de armen weg.
• Was ieder onderdeel af onder stromend water, reinig de spuitmonden zorgvuldig en gebruik hierbij eventueel tandenstokers of klein gereedschap.
• Maak de draaipinnen van de armen in de machine en de uitgang van het was- en spoelwater schoon.
• Hermonteer de armen en controleer of ze vrij draaien, nadat u ze heeft teruggeplaatst.

Hfdst 6 ZELFDIAGNOSE

De machine is voorzien van een zelfdiagnosesysteem dat in staat is een reek storingen op te merken en te melden.

Storing		Beschrijving en mogelijke oplossingen
	Er-01	Spoeling niet verricht. Het spoelen van het vaatwerk heeft niet goed plaatsgevonden. Controleer of de spuitmonden goed schoon zijn.
	Er-02	Geen waterafvoer. Het water wordt niet of op abnormale manier afgevoerd. Controleer of de afvoerslang niet dubbel is gevouwen of geplet, en of de sifon en filters niet verstopt zijn. Bij machines met een overloopbeveiliging, haal deze weg alvorens de afvoercyclus te starten.
	Er-03	Storing bij het herstellen van de spoeltemperatuur. De boilertemperatuur heeft zich tijdens de afwascyclus niet binnen de vooraf bepaalde tijdlimiet hersteld. Zet de machine uit en weer aan, en voer een nieuwe cyclus uit.
SAFE	Er-04	Storing bij vullen van de bak met water. Controleer of de wateraansluitingen goed zijn, en of de kraan voor de watertoevoer open is. Controleer of de overstroombeveiliging, waar voorzien, aanwezig is. Zet de machine uit en weer aan, en vul de machine opnieuw.
	Er-05	Storing thermometer bak. (Open sensor) De machine meet de temperatuurwaarde van de bak niet. Zet de machine uit en weer aan.
	Er-06	Storing thermometer bak. (Kortsluiting in de sensor) De machine meet de temperatuurwaarde van de bak niet. Zet de machine uit en weer aan.
	Er-07	Storing thermometer boiler. (Open sensor) De machine meet de temperatuurwaarde van de boiler niet. Zet de machine uit en weer aan.
	Er-08	Storing thermometer boiler. (Kortsluiting in de sensor) De machine meet de temperatuurwaarde van de boiler niet. Zet de machine uit en weer aan.
	Er-09	Time-out vulling boiler: de boiler is niet volgelopen. Er kan niet worden gespoeld. Controleer of de kraan op de watertoevoer open is. Zet de machine uit en weer aan, en voer een nieuwe cyclus uit.
	Er-21	Spoelen onvoldoende: het spoelen is niet gebeurd met de juiste hoeveelheid, controleer of de sproeistukken goed schoon zijn. Deze fout blokkeert de machine niet.
	Er-22	Storing bij het herstellen van de temperatuur in de bak: De temperatuur van de bak heeft zich tijdens de afwascyclus niet binnen de vooraf bepaalde tijdlimiet hersteld. Zet de machine uit en weer aan, en voer een nieuwe cyclus uit.
SAFE	Er-5F	Elektromechanische veiligheid: de veiligheidsthermostaat van de boiler of van de bak is geactiveerd, of de veiligheidsdrukschakelaar van de bak is geactiveerd.
SAFE	Er-5L	Peilbeveiliging: Verkeerd waterpeil in de bak.
LET OP! Door de machine uit en weer aan te zetten wordt de signalering "gereset". Als het probleem zich opnieuw voordoet nadat de gegeven aanwijzingen opgevolgd zijn, gelieve een erkende technische assistentiedienst te bellen.

Hfdst 7 REGELINGEN EN INSTELLINGEN

De volgende instellingen mogen uitsluitend worden uitgevoerd door een gekwalificeerd technicus.

De hieronder genoemde parameters kunnen ten tijde van de installatie of ook naderhand worden ingesteld door als volgt het instellingenmenu te openen:

• Machine in stand-by met de deur open.
- Druk tegelijkertijd de knoppen 2 en 3 (programmakeuze en START) 5 seconden lang in en voer de code CH 12 in (knoppen 2 en 3 om parameter te veranderen, 1 om te bevestigen).
- Door vervolgens verschillende keren op de knop 1 (ON/OFF) te drukken kunt u door de volgende items lopen en hen activeren en/of veranderen met behulp van de knoppen 2 en 3 (de gewijzigde parameter blijft in het geheugen opgeslagen zonder dat hij bevestigd hoeft te worden). De lijst van parameters kan per type machine verschillen.

	Language	Taalkeuze
b	Boiler Temperature	Temperatuurregeling van de boiler voor de programma's. In de versies met atmosferische boiler (spoelpomp) zijn er verschillende instellingen aanwezig voor elk programma (b1 – b2 – b3)
t	Tank Temperature	Temperatuurregeling van de bak voor de programma's. In de versies met spoelpomp zijn verschillende instellingen aanwezig voor elk programma (t1 – t2 – t3)
tE		Activering van de weergave van de temperaturen in bak en boiler.
tH	Thermo - Stop	Activering van de Thermostop-functie die de juiste spoeltemperatuur waarborgt.
ES	Energy Saving	Activering van de Energy Saving-functie die energiebesparing garandeert wanneer de machine ingeschakeld is en niet worden gebruikt.
dn	Detergent Pump	Handmatige bediening van de afwasmiddeldoseerder
bn	Rinse Aid Pump	Handmatige bediening van de glansmiddeldoseerder
rn	Manual Rinse	Handmatige bediening van de spoelpomp
dt	Dosage Detergent	Doseertijd afwasmiddel
bl	Dosage Rinse Aid	Doseertijd glansmiddel
dH	Water Hardness	Instelling van de hardheid van het binnenkomende water (machine met ontharder): voer de waarden in aan de hand van onderstaande tabel
Sr	Set Number Service Cycles	Instelling en activering van de cyclusteller die de onderhoudssignalering activeert (Service).De tekst “Service” kan worden verwijderd door toets 3 ( START ) ingedrukt te houden terwijl de machine uitgeschakeld en de deur open is.
RA	Autostart Autoenabling	Automatische activering van de automatische start
CC	Cycle Counter	Cyclusteller

Nadat de gewenste parameters zijn ingesteld kunt u afsluiten en opslaan door knop 1 ingedrukt te houden totdat op het display de liggende streepjes verschijnen.

7.1 Aantal cycli voor harsgeneratie

Het aantal cycli tussen de ene regeneratie en de volgende moet worden bepaald op basis van de waterhardheid in het gebied waar de afwasmachine is geïnstalleerd, volgens de weergegeven tabel. Zet de parameter dH in het instellingenmenu in zoals in de volgende paragraaf is beschreven:

dH	°F	Aant. cycli
6	10	160
7	12	150
8	14	140
9	16	130

dH	°F	Aant. cycli
10	18	120
11	20	110
12	21	100
13	23	90

dH °F		Aant. cycli
14	25	80
15	27	70
16	29	60
17	30	50

dH °F		Aant. cycli
18	32	40
19	34	30

N.B. elke eenheid op het display komt overeen met 10 cycli.

Onze machines bevatten geen materialen die om speciale procedures voor afvalverwerking vragen.

(Van toepassing in de landen van de Europese Unie en in landen met een systeem voor gescheiden afvalverwerking)

Dit merkteken op het product of het bijbehorende informatiemateriaal duidt erop dat het niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zijn gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame

hergebruik van materialen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze dit product milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen.

Dit product mag niet gemengd met ander bedrijfsafval worden verwerkt.

Hfdst 9 MILIEU

GEBRUIK MET RESPECT VOOR HET MILIEU

Een milieubewust gebruik van de vaatwasmachine kan bijdragen tot een geringere impact op het milieu, bijvoorbeeld door bij het dagelijks gebruik eenvoudige regels te hanteren zoals:

Alleen volle rekken afwassen.

De vaatwasmachine uitschakelen wanneer deze niet wordt gebruikt.

De machine dicht houden, wanneer hij in stand-by staat

Programma's gebruiken die geschikt zijn voor de mate van vervuiling.

De machine voeden met warm water, als dit wordt verwarmd met gas.

Ervoor zorgen dat de afvoervloeistoffen wegstromen in een geschikte riolering.

De aanbevolen doseringen van het vaatwasmiddel niet overschrijden.

De fabrikant behoudt zich het recht voor om zonder enige kennisgeving vooraf op deze afwasmachine elektrische, technische en esthetische wijzigingen aan te brengen en/of onderdelen te vervangen, waar hij dit wenselijk acht, om een steeds betrouwbaarder, duurzamer en technologisch geavanceerder product te bieden.
