GEBRUIKSAANWIJZING COA26 ALECTO

NL - GEBRUIKSAANWIJZING

FR - MODE D'EMPLOI

D - ANLEITUNG

EN - MANUAL

De COA26 is een CO-melder, speciaal ontwikkeld om koolmonoxide in uw woonomgeving te detecteren.

ALGEMEEN:

Wat is koolmonoxide?

Koolmonoxide, aangeduid met CO, wordt ook wel koolstofmonoxide genoemd. Het is een kleurloos, smaakloos, reukloos en giftig gas. LET OP het gaat hier om CO (koolmonoxide) en niet om CO2(kooldioxide of koolstofdioxide).

U KUNT KOOLMONOXIDE NIET ZIEN, RUIKEN OF PROEVEN EN HET KAN FATAAL ZIJN.

CO wordt uitgestoten als onderdeel van een warme gasmix en daardoor heeft het de neiging op te stijgen tot het afkoelt. Dit in tegenstelling tot CO2, dat zwaarder is dan lucht en zakt.

Alle brandstoffen kunnen koolmonoxide produceren.

Meest voorkomende CO-bronnen:

De meest voorkomende bronnen van koolmonoxide zijn (defecte) gasapparaten die gebruikt worden voor:

• Verwarming (CV ketel, Geiser, gaskachel, draagbare brandstofkachels)
- Koken
• Voertuigen die in een aangrenzende garage draaien
- Verstopte schoorstenen, rookkanalen of open haarden
• Gereedschap met brandstofaandrijving
- Het gebruik van open vuur in een gesloten ruimte

De COA26 detecteert geen andere gassen dan CO-gas.

Symptomen van koolmonoxidevergiftiging:

Duizeligheid, vermoeidheid, zwakte, hoofdpijn, misselijkheid, overgeven, slaperigheid en verwarring.

Iedereen is gevoelig voor het gevaar van koolmonoxide, maar deskundigen zijn het erover eens dat kleine kinderen, zwangere vrouwen en hun ongeboren baby's, oudere mensen en mensen met hart- of ademhalingsproblemen het meeste risico lopen op ernstig letsel of zelfs overlijden. Elk jaar moet een erkend installateur uw verwarmingssysteem, ventilatiegaten, schoorsteen en rookkanalen inspecteren en reinigen.

Belangrijk:

- Deze CO-melder is geen vervanging voor rook, vuur -of andere gasdetectors.

- De melder moet door een vakbekwaam persoon worden geïnstalleerd.

- Deze melder kan personen met speciale medische condities geen bescherming bieden.

- Deze melder kan mogelijk geen chronische gezondheidseffecten van koolmonoxide op het lichaam vermijden.

- Deze melder is geen vervanging voor de correcte installatie, gebruik en regelmatig onderhoud aan verbrandingsapparaten noch goede ventilatie in ruimtes waar deze apparaten worden gebruikt. 3

• Geadviseerd wordt om deze CO-melder elke maand te testen met behulp van de "TEST" toets op de CO-melder.
• Deze CO-melder geeft alleen alarm als er zich bij de sensor koolmonoxide bevindt. Het is dus mogelijk dat op eventueel andere plaatsen koolmonoxide is, maar het alarm niet afgaat.
• Als het alarm afgaat, wil dat zeggen dat er mogelijk gevaarlijke koolmonoxidegehaltes aanwezig zijn! Koolmonoxide kan dodelijk zijn!

CO concentratie	Periode van inademen en symptomen
50PPM	De maximale concentratie die een gezonde volwassenen kan doorstaan in 8 uur.
200PPM	Na 2-3 uur, milde hoofdpijn, zwak gevoel, duizeligheid, misselijk
400PPM	Binnen 1-2 uur, hoofpijn voorhoofd; na 3 uur, levensbedreigend.
800PPM	Binnen 45 min, duizeligheid, misselijk, stuiptrekkingen; Verliezen van bewustzijn binnen 2 uur; Overlijden binnen 2-3 uur.
1600PPM	Binnen 20 min. hoofdpijn, duizeligheid, misselijk; Overlijden binnen 1 uur.
3200PPM	Binnen 5-10 min, hoofdpijn, duizeligheid, misselijk; Overlijden binnen 25-30 min.
6400PPM	Binnen 1-2 min, hoofdpijn, duizeligheid, misselijk; Overlijden binnen 10-15 min.
12800PPM	Overlijden binnen 1-3 min.

Alarm

Als de CO-melder afgaat is er mogelijk Koolmonoxide (CO) aanwezig waaraan u kunt komen te overlijden. Dit alarm mag u dus niet negeren.

Bij alarm zal de rode ALARM LED snel 8 keer knipperen en 8 korte geluidssignalen geven. Zodra de koolmonoxideconcentratie lager wordt dan 40PPM stopt het alarm.

Wat te doen wanneer het alarm afgaat:

1. Open deuren en ramen en ga direct naar buiten in de frisse lucht. Controleer of iedereen het pand heeft verlaten.
2. Bel een erkend installateur om de verbrandingsbron (gas/olie gestookt apparaat), die mogelijk de veroorzaker is van het CO alarm, te komen controleren op de juiste werking, staat van onderhoud en inspecties.
3. Ga pas weer naar binnen als de oorzaak is opgelost en het pand goed is geventileerd.

Het alarmgeluid kan 10 minuten worden uitgezet door op de TEST toets te drukken (<150PPM). Als de CO-concentratie zakt, zal het alarm uiteindelijk vanzelf stoppen.

Aanbevolen locaties voor montage van de COA26

Algemeen

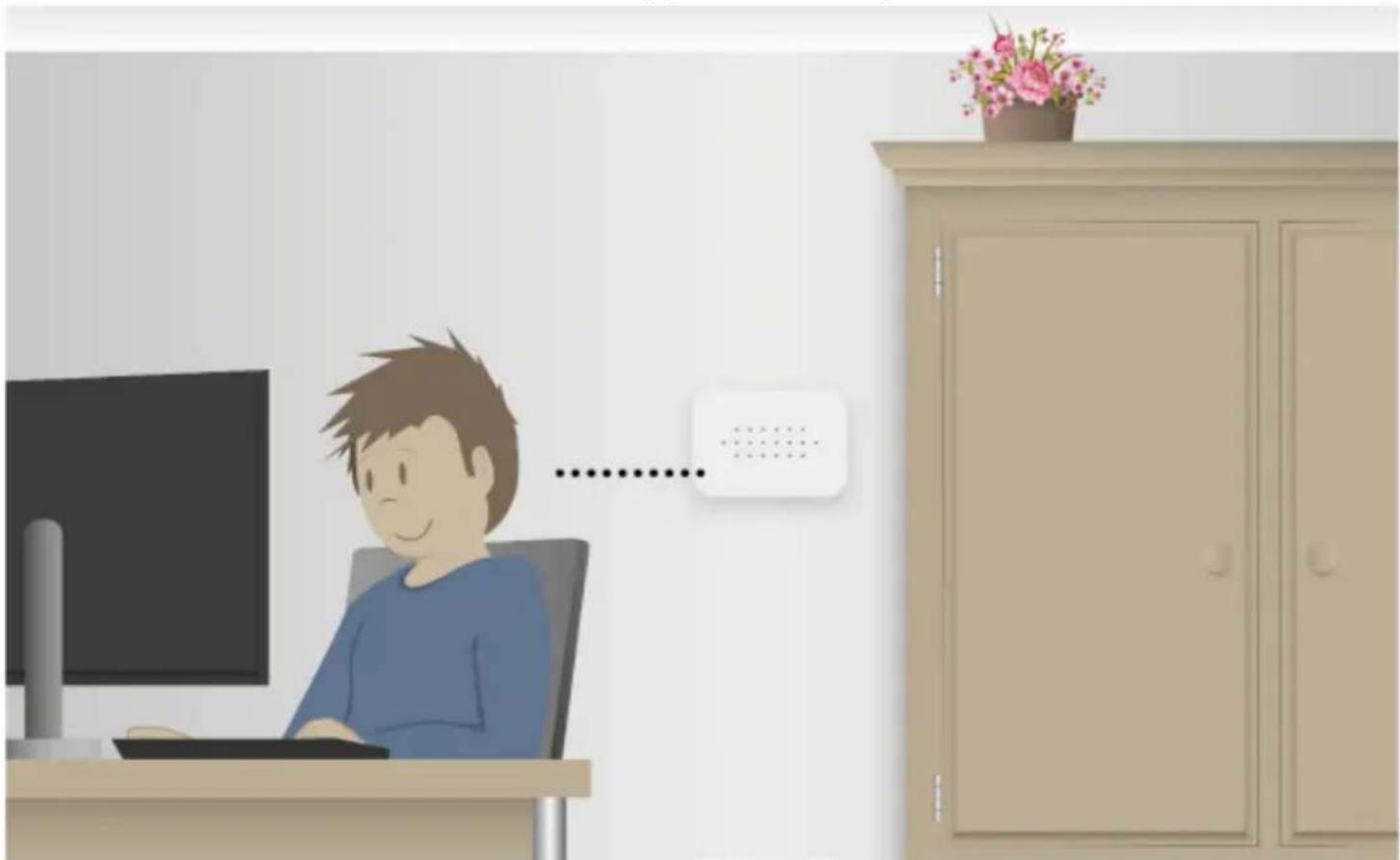

• Installeer de CO-melder op een plaats waarvandaan het alarm in slaapkamers gehoord kan worden.
• Het wordt aanbevolen dat er bij een huis met meerdere verdiepingen op elke verdieping tenminste een CO-melder geïnstalleerd wordt.
• Installeer de CO-melder op een plaats waar, op eenvoudige wijze, de maandelijkse test kan worden uitgevoerd.

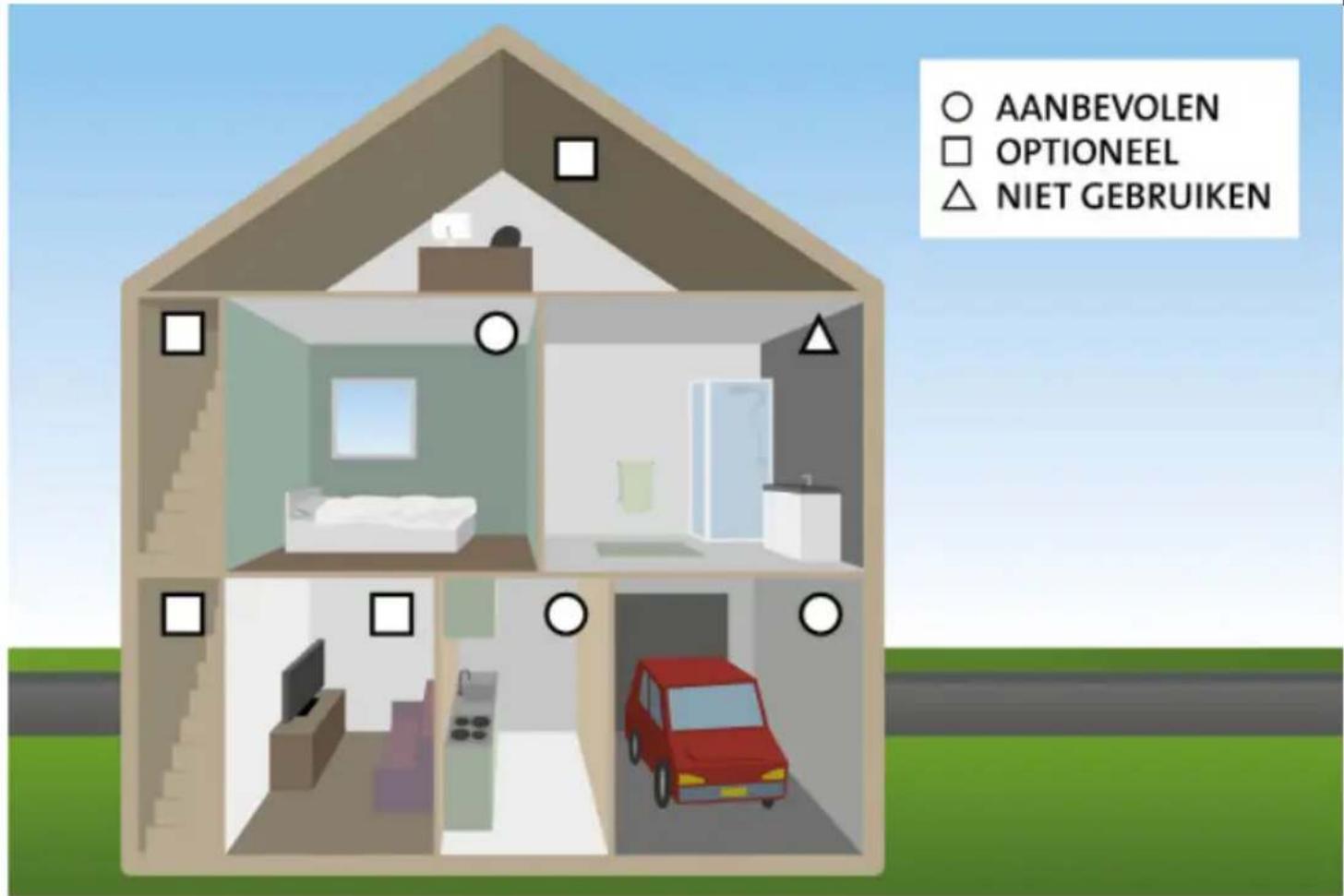

○ AANBEVOLEN □ OPTIONEEL △ NIET GEBRIJKEN

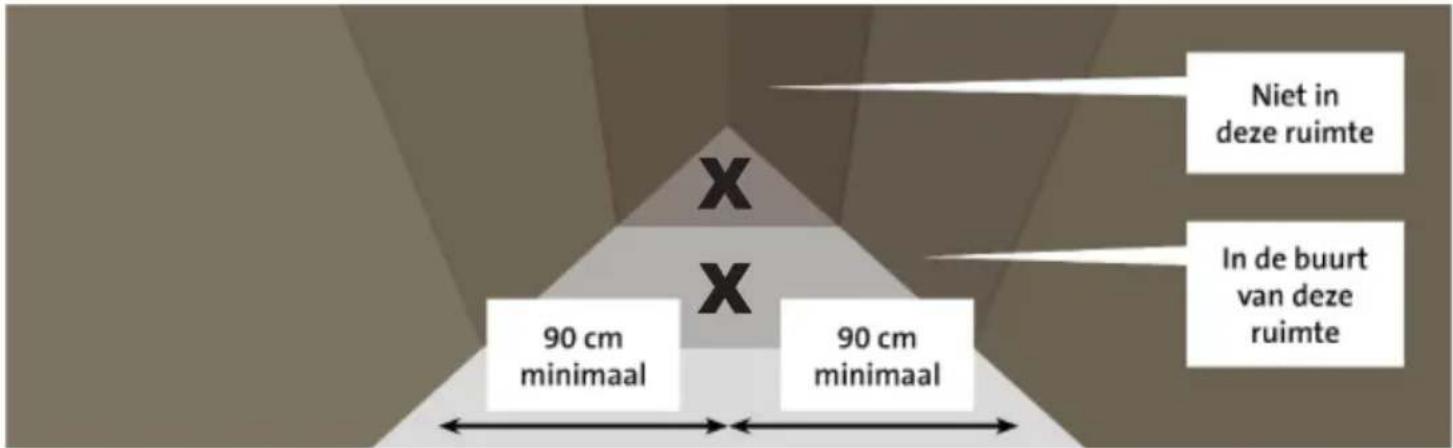

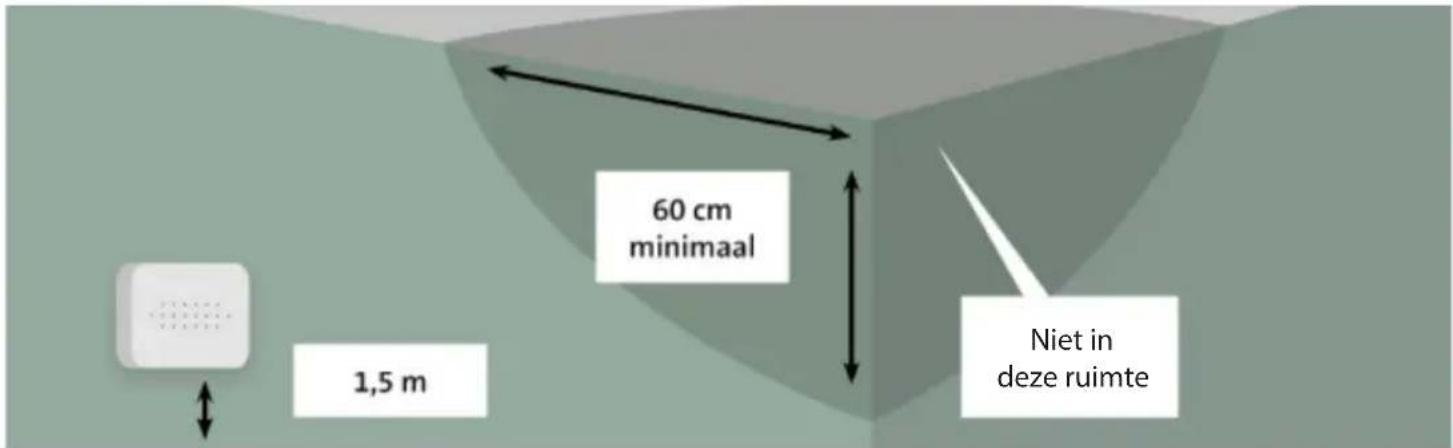

60 cm minimaal 1,5 m Niet in deze ruimte

In een ruimte zonder een verbrandingstoestel

• Installeer de CO-melder in ruimtes zonder verbrandingstoestellen bij voorkeur op ademhoogte.
• Installeer de CO-melder niet in een nok, een hoek van een kamer of op gewelfde plafonds of geveldaken.
• Installeer de CO-melder 60 centimeter van omliggende muren en plafonds.

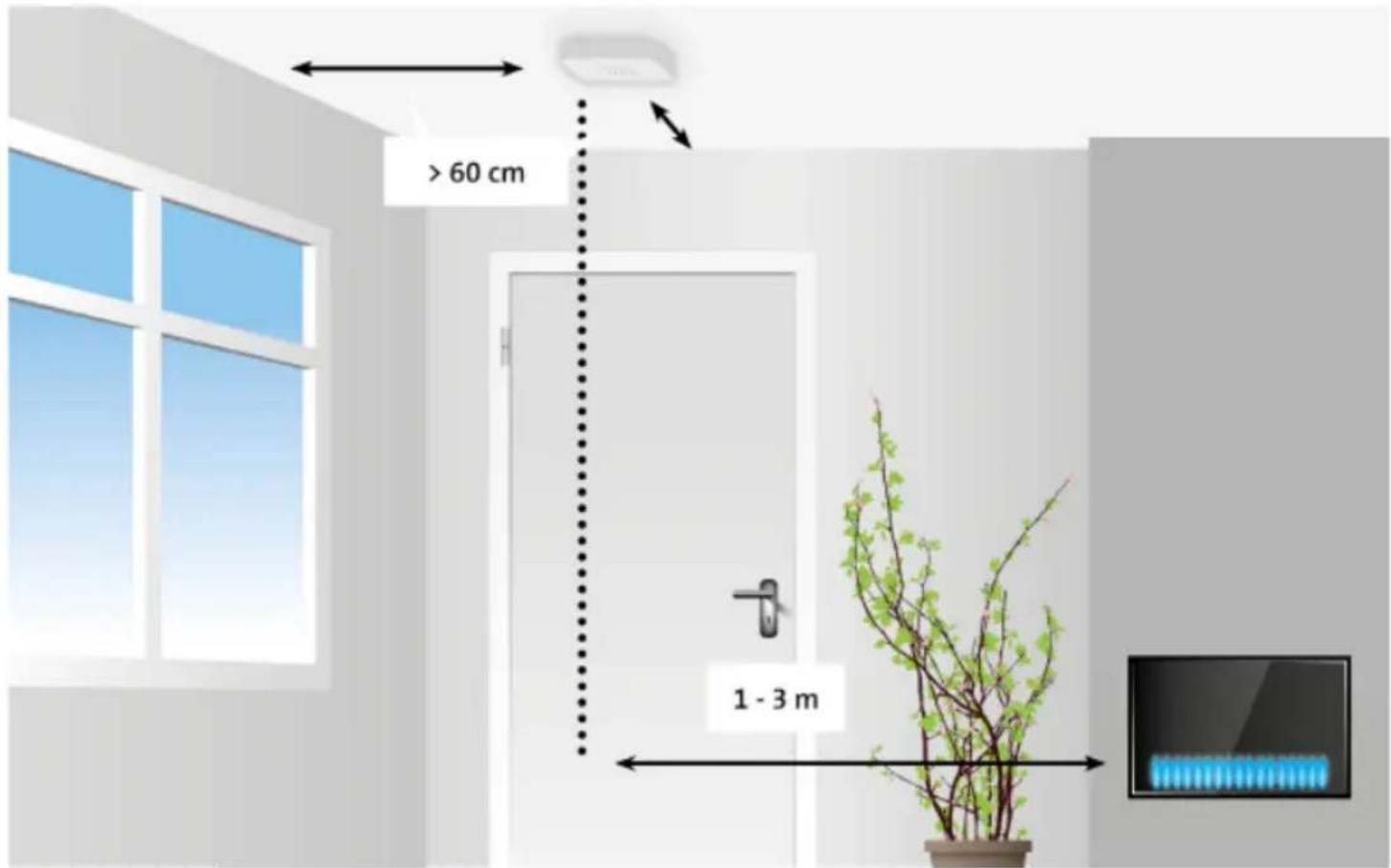

In een ruimte met een verbrandingstoestel

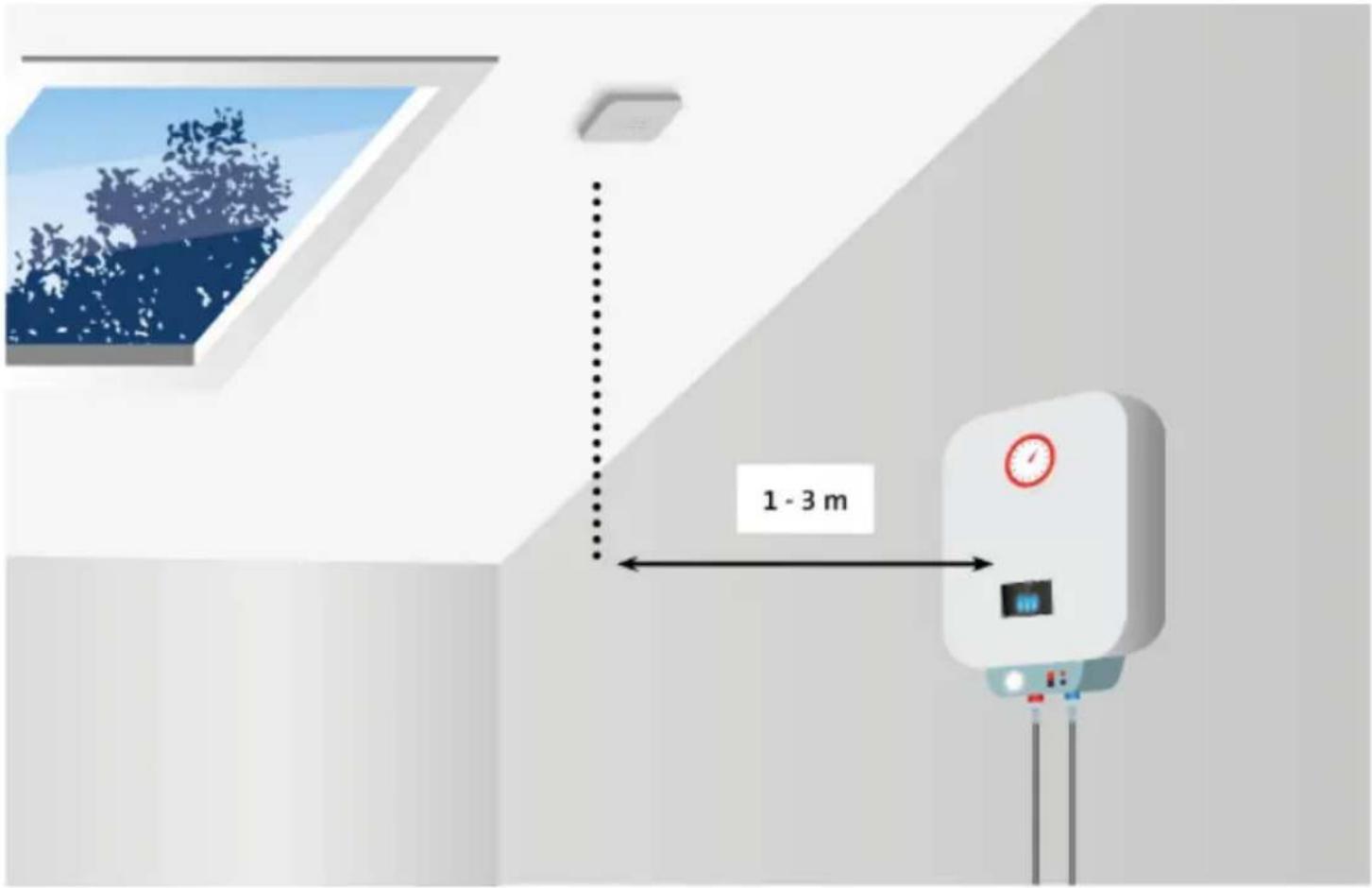

• Installeer de CO-melder 1 tot 3 meter van alle verbrandingstoestellen vandaan in de luchtstroom van het verbrandingstoestel.
• Installeer de CO-melder niet in een nok, een hoek van een kamer of op gewelfde plafonds of geveldaken.
• Instaleer de CO-melder in kleine ruimtes (<4m ^3 ) vlak buiten deze ruimte.
• Installeer de CO-melder 60 centimeter van omliggende muren. Installatie op zowel muren als het plafond is mogelijk in ruimtes met een verbrandingstoestel.

> 60 cm 1 - 3 m

1 - 3 m

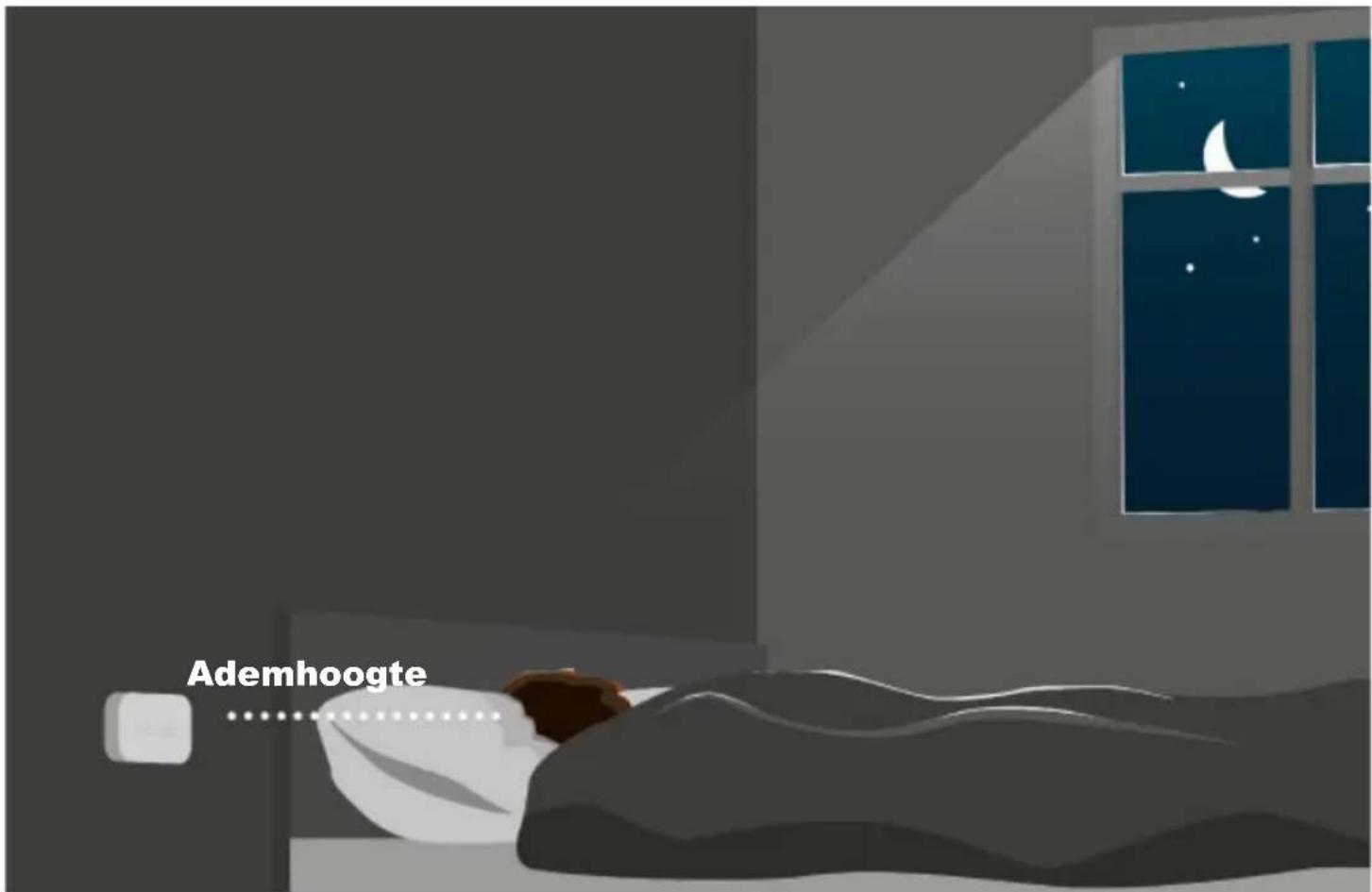

In slaapkamers

• Installeer de CO-melder in slaapkamers op ademhoogte tijdens het slapen.
• Installeer de CO-melder niet in een nok, een hoek van een kamer of op gewelfde plafonds of geveldaken.

Ademhoogte

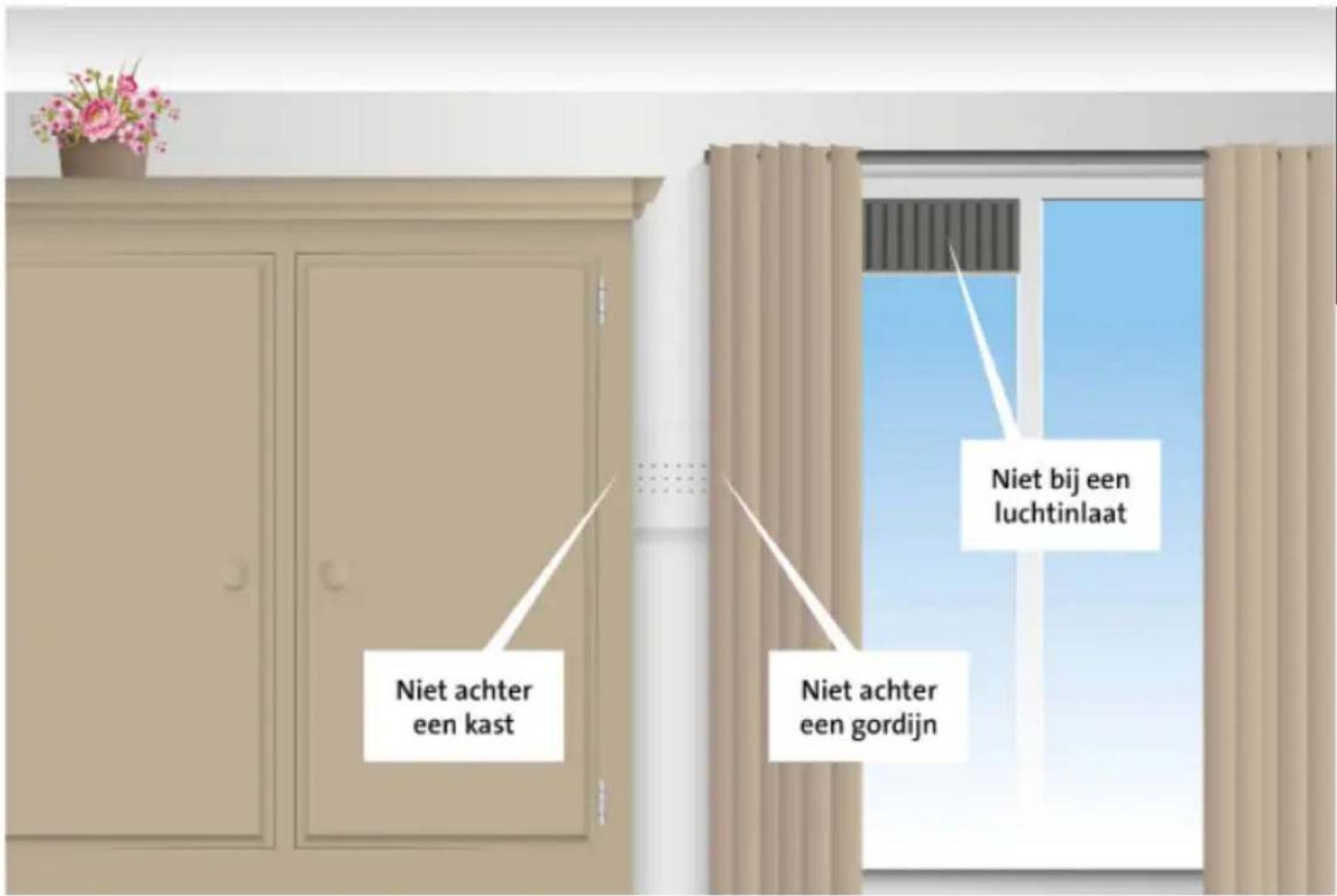

Niet achter een kast Niet achter een gordijn Niet bij een luchtinlaat

VERMIJD DE VOLGENDE PLAATSEN VOOR MONTAGE:

• Installeer de CO-melder niet in turbulente lucht van plafondventilators.
• Installeer de CO melder niet in de buurt van ventilatieopeningen met frisse lucht.
• Installeer de CO melder niet in de buurt van deuren en ramen die naar buiten open gaan.
• Installeer de CO melder niet in de buurt van zeer stoffige, vuile of vette ruimtes, zoals verwarmingsruimtes <4m ^3 of bijkeukens. Stof, vet en huishoudelijke chemicaliën kunnen van invloed zijn op de sensor.
• Installeer de CO-melder minimaal 0,5 meter van gasontladingslampen (TL-halogeen) ivm elektronische ruis die voor vals alarm kan zorgen.
• Installeer de CO melder niet in vochtige en natte ruimtes, zoals de badkamer.
• Installeer de CO-melder niet op een plaats waar de temperatuur lager dan 0°C of warmer dan 45°C is.
• Installeer de CO-melder niet op een plaats waar de luchtvochtigheid hoger dan 90%RH is.
• Installeer de CO-melder niet achter gordijnen of meubels. Koolmonoxide moet de sensor kunnen bereiken zodat het koolmonoxide goed door de sensor waargenomen kan worden.
• Installeer de CO-melder nooit plat op een tafel of gelijksoortig oppervlak.
• Installeer de CO-melder niet in ruimtes waar gebruik wordt gemaakt van spuitbussen (haarspray, deo)

INSTALLATIE:

1. Plaats de meegeleverde batterijen zonder folie in de melder.

A. Draai de beveiligingspennen naar binnen.
B. Plaats de 3 AA batterijen. (High Energy Alkaline batterijen 1,5V AA - LR6)
C. De LED's lichten even op en de melder geeft een kort geluidssignaal.

1. Monteer de montageplaat op een geschikte locatie.
2. Maak hiervoor gebruik van de meegeleverde pluggen en schroeven.
3. Voer eventueel de éérste test uit door kort op de test toets te drukken, zie ook paragraaf "Testen en reset".
4. De CO-melder is nu actief.

GEBRUIK:

1. ledere 24 seconden licht de groene LED even op ten teken dat de melder werkt.
2. Wanneer de melder iedere 24 seconden een korte bliep geeft en de gele "Fault" led knippert, dienen de batterijen zo snel mogelijk te worden vervangen. Bij aanvang van deze waarschuwingen zal de melder nog 30 dagen stand-by werken of 2 uur in alarm modus.
3. In de volgende tabel staat vermeld wanneer de melder alarm geeft.

CO-Concentratie	GEEN ALARMvoor	ALARMvoor
33PPM 120 min. -
55PPM 60 min. 90 min.
110PPM 10 min. 40 min.
330PPM - 3 min.

Volgens EN50291 standaard.

1. Als er een alarm plaatsvindt zal deze automatisch uitgaan nadat de melder wordt verplaatst naar een ruimte met een CO concentratie van minder dan 40PPM.
2. Het alarmgeluid kan worden uitgezet door op de TEST toets te drukken (<150PPM).
3. De melder zal automatisch elke 120 seconden een fout-inspectie uitvoeren.

TESTEN:

Wanneer de CO-melder onder normale omstandigheden werkt dient de sensor en de sirene minimaal iedere maand te worden getest. Druk op de "TEST" toets. "FAULT" en "POWER"

LED lichten op. Daarna geeft de melder 2 piepjes per seconden en tevens licht de rode "ALARM" LED op.

Alles is nu ok. Als de sensor een foutmelding geeft zal de gele LED "FAULT" 2 x oplichten en 2 x piepjes geven.

STIL ZETTEN ALARM:

Soms kan het alarm afgaan door invloed van omgevingsfactoren. Bijvoorbeeld door rook met bepaalde concentraties koolmonoxide of andere chemische gassen. Wanneer de CO waarde lager is dan 150PPM kan je op de "TEST" toets drukken. Het alarm zal stoppen en de melder controleert het gas direct opnieuw. Wanneer de concentratie hoger is dan 150PPM is het onmogelijk het alarm te stoppen.

De rode LED knippert 8 keer per seconden en het geluidsignaal stopt 5 minuten. Wanneer na 5 minuten de concentratie boven 150PPM is zal het alarm continue doorgaan.

LED INDICATIE:

Rode LED Alarm, Koolmonoxide aanwezig

Gele LED Sensor probleem

Groene LED Normale werking, iedere 24 seconden knippert de groene Power LED

Het alarmlogboek is slechts een extra functie voor de gebruiker om gemakkelijk te bekijken of er een koolmonoxide-alarm heeft plaatsgevonden. De loggegevens dienen slechts als referentie en kunnen niet gebruikt worden voor geneeskundige of wetenschappelijke doeleinden of als bewijs in geval van een ongeluk. Het apparaat heeft geen geheugenfunctie bij stroomuitval. In het geval van een stroomonderbreking zullen alle geregistreerde gegevens worden verwijderd en alle gegevens van vóór de stroomonderbreking kunnen niet opnieuw worden bekeken.

Het COA26 apparaat is uitgerust met verschillende logboeken voor alarm- en concentratiegegevens. Deze logboeken gaan van C0 tot C9. Het meest recente record is C0 en het oudste record is C9. Als er een nieuwe gebeurtenis gelogd wordt, wordt C0 bijgewerkt en schuiven alle overige waarden 1 positie op. Enkel de laatste 10 gebeurtenissen worden gelogd.

Het apparaat registreert een alarm als de koolmonoxideconcentratie gedurende 3 minuten hoger is dan 30 ppm. Wanneer de concentratie onder de 5 ppm zakt wordt de registratie afgerond.

BEDIENING EN WEERGAVE VAN EEN ALARMVERSLAG

1. Bediening toetsen:

De "MENU"-toets kan lang of kort ingedrukt worden.

Lang indrukken: langer dan 5 seconden indrukken

Kort indrukken: 3 seconden indrukken

De "TEST"-toets kan slechts op één manier ingedrukt worden, kort of lang indrukken heeft dezelfde uitwerking.

2. Weergave-opties:

Door te drukken op de menuknop worden op het scherm de verschillende waardes van de logboeken C0 tot en met C9 weergegeven. Na C9 wordt "dEL" weergegeven. Deze functie wordt gebruikt om logboekgegevens te verwijderen.

3. Logboekgegevens weergeven:

Wanneer er waardes worden aangegeven bij C0 tot C9 geven de waardes met melding "ALARM" aan dat er een alarm is opgetreden. De geregistreerde gegevens zijn de concentratiewaardes bij het eerste alarm.

De waardes zonder "ALARM" geven de hoogste concentratiewaarde aan gedurende de hele periode dat er een koolmonoxide-alarm is geweest als de totale duur van het alarm korter dan 3 minuten is geweest.

Keuze weergave van elk record:

C2 KEEP

Druk "kort" op de "MENU" toets. Het toont de volgorde van C0 tot C9. Tijdens de indicatie van het volg-nummer zal het automatisch de opgenomen data tonen wanneer er geen handeling plaatsvindt binnen 8 seconden. Druk nogmaals op de "MENU" toets en binnen 8 seconden om naar de volgende optie te gaan.

Als op de "TEST" toets wordt gedrukt, zal direct de geregistreerde waarde getoond worden. Het scherm schakelt terug naar de normale stand-by toestand na ongeveer 8 seconden. Druk op de "MENU" toets om direct te stoppen tijdens de weergave als u niet wilt wachten.

Automatische weergavemodus van elk record:

[2= KEEP

De automatische weergavemodus verwijst automatisch naar alle geregistreerde logboekgegevens op volgorde van C0 tot C9. Het scherm toont automatisch alles waardes.

Het volgnummer dat op het scherm wordt getoond heeft een extra symbool “=” om aan te geven dat deze automatische weergavemodus is ingeschakeld.

Druk "lang" op de "MENU" toets. Wanneer de display "C0=" weergeeft, stop dan met drukken om de automatische weergavemodus van elk record te kunnen bekijken. Druk tijdens de weergave op de "TEST" toets om snel van record te veranderen en druk op de "MENU" toets om de weergavemodus te verlaten.

De numerieke waardes die bij het volgnummer wordt weergegeven is de waarde die bij de reeks hoort. De waardes zonder "ALARM" geven aan dat er geen alarm is opgetreden, en de geregistreerde waarde is de hoogste concentratie gedurende de gehele reeks.

Waardes met "ALARM" geven aan dat er een alarm is opgetreden, en de geregistreerde waarde is de concentratie toen het alarm optrad.

Druk kort op de "MENU" toets en selecteer "dELI" en druk op de "TEST" toets om alle 10 records in één keer te verwijderen.

KEEP dEL

BATTERIJ INFORMATIE INDICATIE:

1. ledere 24 seconden wordt de batterij automatisch gecontroleerd.
2. ledere 24 seconden licht de groene LED even op zolang de batterijspanning boven 3,5 Volt is. Dit betekent dat de batterijscapaciteit in orde is. Wanneer de batterijspanning onder de 3,5 Volt komt zal er tijdens het kort oplichten van de gele LED tevens een bliep hoorbaar zijn. Nu dienen de batterijen zo snel mogelijk te worden vervangen.

Gebruik High Energy Alkaline batterijen (3 x LR6 / 1,5V AA). Oplaadbare batterijen zijn niet geschikt. De meegeleverde batterijen gaan ongeveer 18 maanden mee voordat deze leeg zijn.

OORZAKEN FOUTMELDING:

Een foutmelding kan veroorzaakt worden door een printbreuk, defecte sensor of defecte elektronische onderdelen.

Wanneer vluchtige chemische gassen, bv alcohol, de oorzaak zijn voor foutdetectie kan dit worden hersteld door de melder uit te zetten en deze voor 24 uur in frisse lucht te leggen. Hierdoor hersteld de sensor. Mocht de fout niet zijn verholpen na deze 24 uur dan is de melder definitief defect en dient te worden vervangen. Repareer de melder niet zelf, maar laat deze alleen repareren door de importeur.

Wanneer het alarm is vervuild en beschadigd door een hoge concentratie chemische gassen, kan de sensor worden aangetast. Dit zal leiden tot een tijdelijke fout of permanente schade. Als de melder afgaat en u kunt een chemisch gas ruiken, kan dit de oorzaak zijn. Koolmonoxide is een kleurloos en reukloos gas. Chemische gassen hebben een geur.

De volgende stoffen en gassen kunnen ervoor zorgen de melder verkeerd af gaat of defect raakt: methaan, propaan, iso butaan, etheen, ethanol, alcohol, iso propanol, benzeen, tolueen, azijnzuur, ether, waterstof, hepatische gas, zwaveldioxide, aerosol, drijfgas, alcohol voorbereiding, verf, verdunner, dissolvant, hechtingsmiddel, shampoo, aftershave balsem, parfum, auto uitlaat (koude start) en sommige schoonmaakmiddelen.

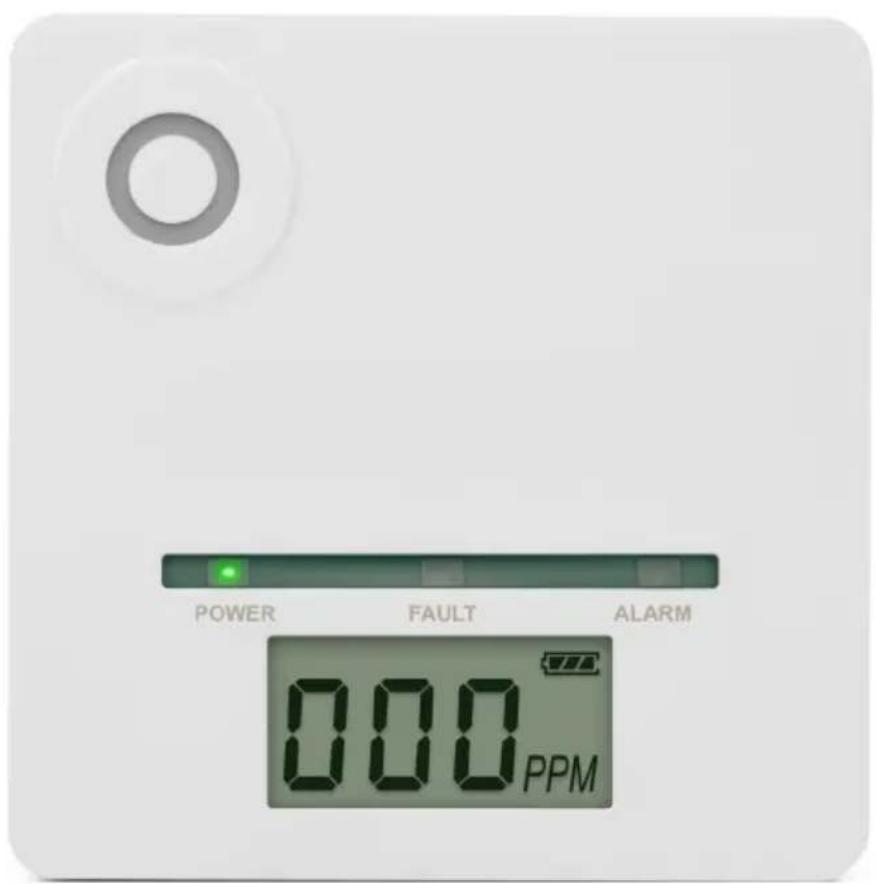

SCHERMMELDINGEN :

000 PPM

Standaard scherm Hoge concentratie CO

600PPM

Hco

Err

28°C

Error melding Temperatuur weergave

TEST

Interne test scherm Einde s Muterflavetris daar

Om uw CO-melder in goede staat te houden, dient u de volgende eenvoudige stappen te volgen:

• Controleer één keer per week of het alarm goed werkt door op de testknop te drukken.
• Reinig de CO-melder één keer per maand met de stofzuiger of met een zachte doek of borstel om overtollig stof te verwijderen.
• Controleer regelmatig of de batterijen niet zijn beschadigd, uitgelopen of verroest zijn.
• Vertel kinderen dat ze nooit met de CO-melder mogen spelen.
• Waarschuw kinderen voor de gevaren van koolmonoxidevergiftiging.
• Gebruik nooit afwasmiddelen of andere oplosmiddelen om de CO-melder te reinigen.
• Spuit geen luchtverfrissers, haarlak of andere spuitbussen in de buurt van de CO-melder.
• Verf de CO-melder niet. Verf dekt de ventilatieopeningen af waardoor de sensor geen CO meer waar kan nemen.
• Demonteer, repareer of wijzig het product niet zelf; er is een hoog risico dat deze dan niet meer correct of betrouwbaar functioneert.

VERVANGEN BATTERIJ:

Verwijder de batterijdeksel op de achterzijde van het toestel door de deksel van het product af te schuiven, u heeft nu toegang tot de batterijen. Verwijder de batterijen uit het toestel en verwissel deze met 3x nieuwe High Energy Alkaline batterijen 1,5V AA - LR6, let hierbij op dat de batterijpolen overeenkomen met de instructies in het batterijvak. Gebruik geen oplaadbare batterijen.

VERVANGEN SENSOR:

De sensor heeft een levensduur van 10 jaar. Na 10 jaar dient u het complete product te vervangen, de sensor zelf is niet omwisselbaar.

Als een gele LED al binnen 10 jaar oplicht, ook al heeft u de batterij opnieuw aangesloten of vervangen, zie volg dan de instructies in de paragraaf "foutmelding door chemische gassen".

Als de rode LED gaat branden, de gele "FAULT" LED 3x oplicht en er 3 pieptonen klinken terwijl END op het display verschijnt, moet het hele product worden vervangen.

SPECIFICATIES:

Voeding: 3 x LR6, 1,5V AA high energy Alkaline batterijen

Gevoeligheid en tijd: 33ppm, alarm wordt niet geactiveerd binnen 120 minuten

55ppm, geeft alarm binnen 60\~90 minuten

110ppm, geeft alarm binnen 10\~40 minuten

330ppm, geeft alarm binnen 3 minuten

stand-by stroom: <35μA

stroom bij alarm: <85mA

Geluidsdruk bij alarm: >85dB (3m afstand)

omgevingsomstandigheid

tijdens gebruik: 0\~45°C, 0\~90% luchtvochtigheid.

Type: Type B (niet gecontroleerde uitgang)

VERKLARING VAN CONFORMITEIT:

De verklaring van conformiteit is beschikbaar op onze website:

http://DOC.hesdo.com/COA26-DOC.pdf

FR

Hesdo, Australiëlaan 1, 5232 BB, ‘s-Hertogenbosch, The Netherlands

De serviceafdeling kan u geen persoonlijke informatie geven over installatie, plaatsing en montage van deze melder in uw omgeving. Raadpleeg hiervoor een monteur of specialist.
