GEBRUIKSAANWIJZING SRE 155 Zibro Kamin
Geachte mevrouw, meneer,
Van harte gefeliciteerd met de aankoop van uw Zibro Kamin, het A-merk onder de verplaatsbare kachels. U hebt een kwaliteitsproduct aangeschaft, waar u nog vele, vele jaren plezier van zult hebben, mits u de kachel verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing, voor een optimale levensduur van uw Zibro Kamin kachel.
Wij geven u namens de fabrikant 24 maanden garantie op alle optredende materiaal- en fabricagefouten.
We wensen u veel warmte en comfort met uw Zibro Kamin.
Met vriendelijke groet,
PVG International b.v.
Afdeling klantenservice
1 LEES EERST DE GEBRUIKSAANWIJZING.
2 RAADPLEEG BIJ TWIJFEL UW ZIBRO KAMIN-DEALER.
3 VOUW VOOR HET LEZEN DE LAATSTE PAGINA UIT.
▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶
NL
Dit zijn in grote lijnen de stappen die u moet nemen om uw Zibro Kamin te gebruiken. Voor de precieze handelingen verwijzen wij u naar de HANDLEIDING (pag. 65 en verder).
1 Verwijder alle verpakkingsmaterialen (fig. A).
2 Vul de wisseltank ⑦ (zie hoofdstuk B, fig. D).
3 Steek de stekker in het stopcontact.
4 Ontsteek de kachel met behulp van de 13
(zie hoofdstuk D).
5 Verander zonodig de gewenste temperatuur met behulp van de insteltoetsen (zie hoofdstuk E).
6 Schakel de kachel uit door op de 13 toets te drukken.
- De eerste keer zal uw kachel tijdens het branden even naar 'nieuw' ruiken.
- Bewaar uw brandstof op een koele, donkere plaats.
- Brandstof veroudert. Begin elk stookseizoen met nieuwe brandstof.
- Wanneer u stookt met Zibro Plus, bent u verzekerd van de juiste kwaliteit brandstof.
- Indien u overgaat op een ander merk en/of soort kerosine, moet u de kachel eerst helemaal laten leegbranden.

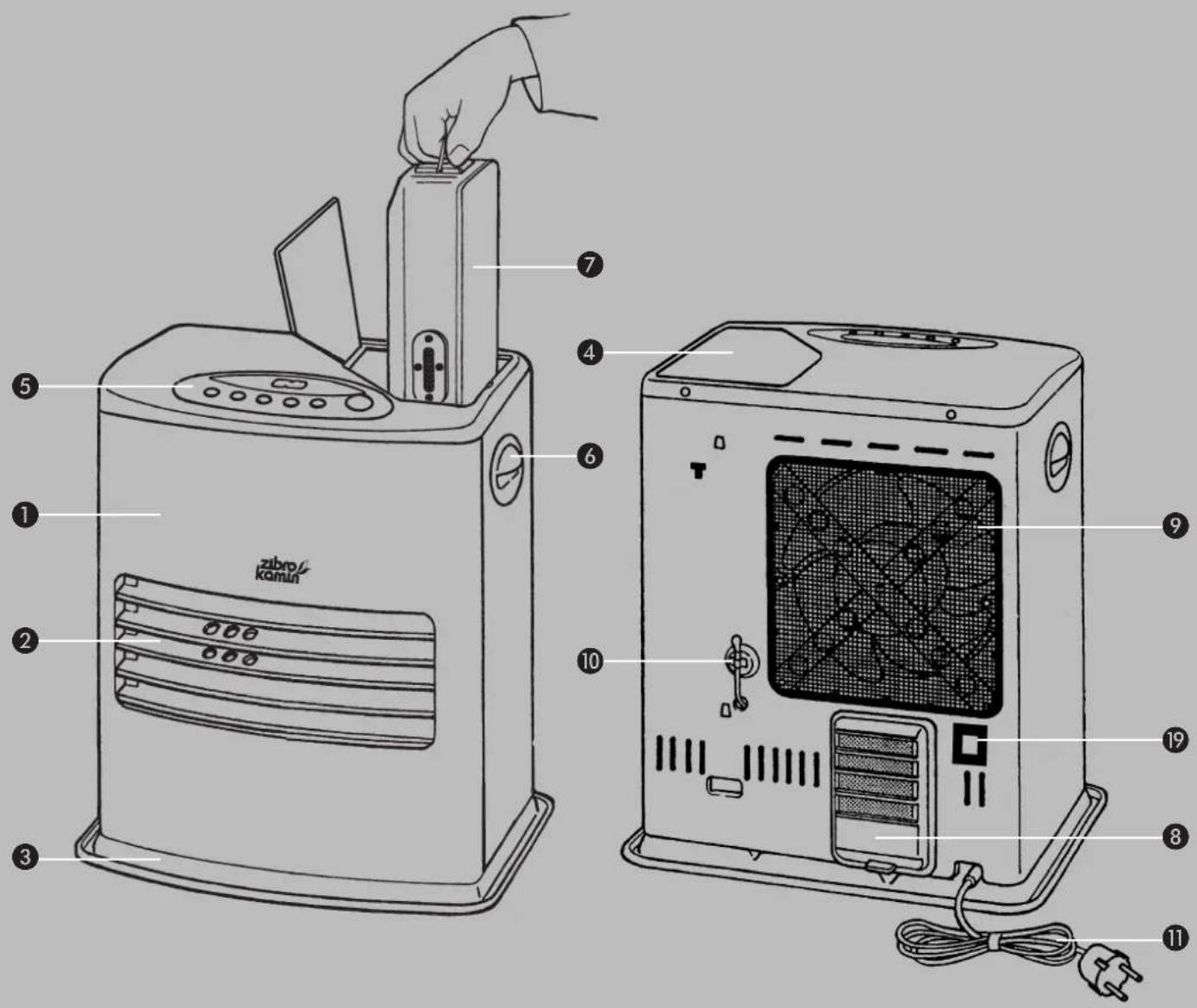

BELANGRIJKE ONDERDELEN
① Voorpaneel
② Rooster
③ Bodemplaat
4 Deksel wisseltank

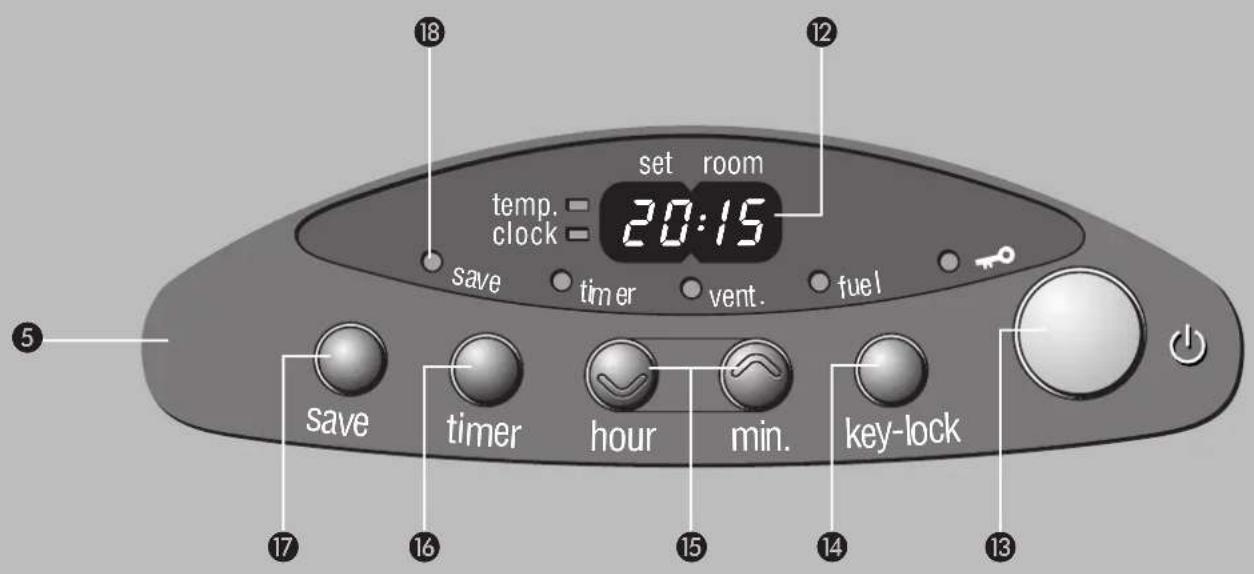

⑤ Bedieningspaneel
6 Handgreep
⑦ Wisseltank
8 Luchtfilter
⑨ Ventilatorrooster
10 Thermostaat
⑪ Stekker + snoer
12 Informatiedisplay
13 -toets
14 Kinderslot
15 Insteltoetsen
(tijd en temperatuur)
16 TIMER
17 SAVE-toets
18 Controlelampjes
19 Aansluiting Weektimer
Alleen met de juiste brandstof bent u verzekerd van een veilig, efficiënt en comfortabel gebruik van uw Zibro Kamin.
Deze transportdop vindt
u los in de doos. Alleen
hiermee kunt u de
kachel na gebruik
probleemloos vervoeren.
Goed bewaren dus!
Voor elk Zibro Kamin-model geldt een bepaalde minimumruimte waarin u de kachel veilig, zonder extra ventilatie kunt gebruiken (zie hoofdstuk P). Als de betreffende ruimte kleiner is dan aangegeven, dient u altijd een raam of deur op een kier te zetten (± 2,5 cm). Dit raden wij ook aan bij ruimtes die sterk geïsoleerd of tochtvrij gemaakt zijn en/of boven 1500 m. liggen. Als er onvoldoende ventilatie (lees: zuurstof) is, slaat de kachel overigens automatisch af. Gebruik uw Zibro Kamin niet in kelders en andere ondergrondse ruimtes.
DE JUISTE BRANDSTOF
Uw Zibro Kamin-kachel is ontworpen voor het gebruik van watervrije, zuivere kerosine van hoge kwaliteit, zoals Zibro Plus. Alleen deze zorgt voor een schone en optimale verbranding. Brandstof van mindere kwaliteit kan leiden tot:
▶ verhoogde kans op storingen
▶ onvolledige verbranding
▶ beperkte levensduur van de kachel
▶ rook en/of stank
▶ aanslag op rooster of mantel
De juiste brandstof is dus essentieel voor een veilig, efficiënt en comfortabel gebruik van uw kachel.
Overleg altijd met de dichtstbijzijnde Zibro Kamin-dealer over de juiste brandstof voor uw kachel.
Kornati
A HET INSTALLEREN VAN DE KACHEL
1 Haal uw Zibro Kamin voorzichtig uit de doos en controleer de inhoud. Naast de kachel moet u ook beschikken over:
▶ een brandstofhevelpompje
▶ een transportdop
▶ deze gebruiksaanwijzing

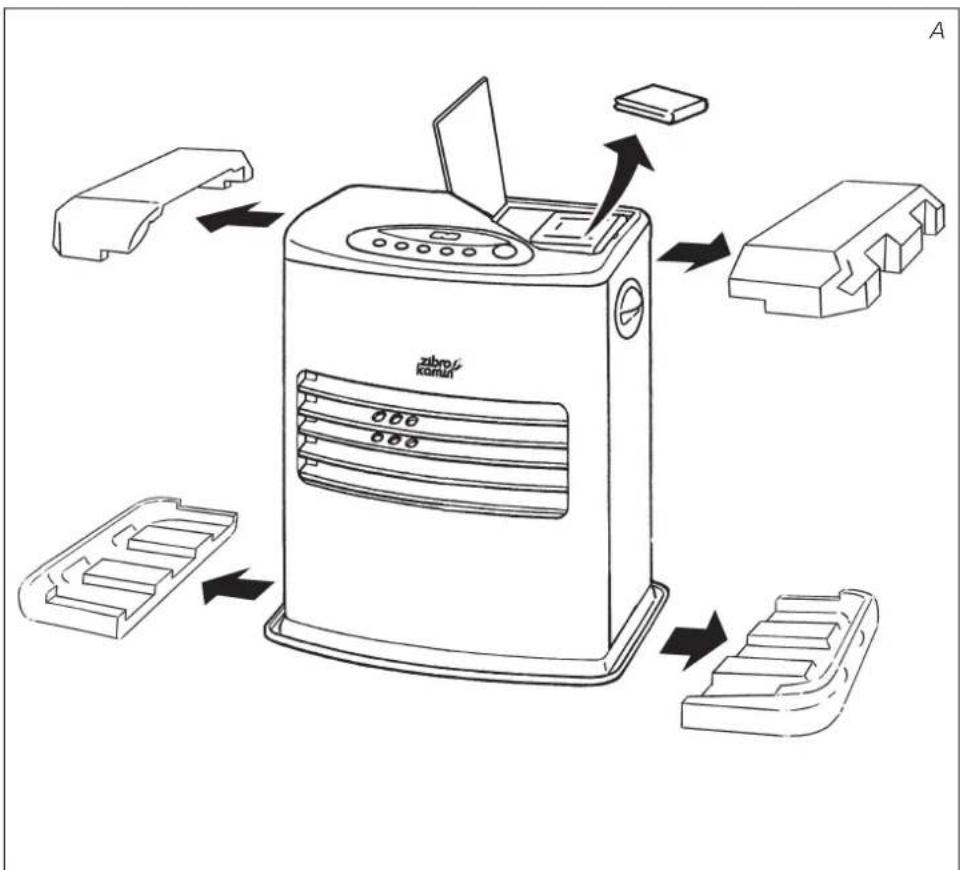

Bewaar de doos en het verpakkingsmateriaal (fig. A) voor opslag en/of transport.
2 Open de deksel van de wisseltank ④ en verwijder het verpakkingsmateriaal.
3 Vul de wisseltank zoals aangegeven in hoofdstuk B.
4 De vloer moet stevig en waterpas zijn. Verplaats de kachel als deze niet waterpas staat. Probeer dit niet te corrigeren door er boeken of iets anders onder te leggen.
5 Steek de stekker ⑪ in het stopcontact (220/230 Volt - AC/50 Hz) en stel de juiste tijd in met behulp van de insteltoetsen ⑮ (zie hoofdstuk C).
6 Uw Zibro Kamin is nu gebruiksklaar.
B VULLEN MET BRANDSTOF
Vul de wisseltank niet in de woonruimte, maar op een meer geschikte plaats (er kan altijd een beetje gemorst worden). U gaat daarbij als volgt te werk:
1 Zorg dat de kachel uit is.
2 Open het deksel ④ en til de wisseltank ⑦ uit de kachel (fig. B). Let op: de tank kan even nadruppelen. Zet de wisseltank neer (dop naar boven) en schroef de tankdop eraf.
3 Neem het brandstofhevelpompje en steek de gladde, meest stugge pijp in de jerrycan. Zorg dat deze hoger staat dan de wisseltank (fig. D). De geribbelde slang steekt u in de opening van de wisseltank.
4 Draai de knop bovenop het pompje vast (naar rechts).
5 Knijp enkele keren in het pompje, totdat de brandstof de wisseltank in begint te stromen. Als dat eenmaal het geval is, hoeft u niet meer te knijpen.
6 Let tijdens het vullen op de brandstofmeter van de wisseltank ⑦ (fig. E). Als u ziet dat deze vol is, stop dan met vullen door de knop boven op het pompje weer los te draaien (naar links). Maak de tank nooit te vol. Vooral niet als de brandstof erg koud is (brandstof zet uit als deze warmer wordt).
F: Als het lampje CLOCK niet meer knippert, staat de tijd vast ingesteld.
7 Laat de brandstof die nog aanwezig is in het pompje, terugstromen in de jerrycan en verwijder het pompje voorzichtig. Schroef de tankdop nauwkeurig op de tank. Veeg eventueel gemorste brandstof weg.
8 Controleer of de tankdop recht zit en goed is aangedraaid. Plaats de wisseltank weer in de kachel (dop naar beneden). Sluit het deksel.
C HET GOED ZETTEN VAN DE KLOK
De juiste tijd kunt u alleen instellen als de kachel niet brandt, maar de stekker wel in het stopcontact zit. U gebruikt hiervoor de insteltoetsen 15. Druk eerst op één van beide toetsen om deze functie in te schakelen (het lampje CLOCK en het informatiedisplay 12 gaan dan knipperen). Vervolgens kunt u de uren instellen met de linkertoets (▼hour) en de minuten met de rechtertoets (▲min.). Door éénmaal te drukken, verhoogt u de waarde stap voor stap. Wanneer u de toets ingedrukt houdt, loopt de waarde op tot u de toets loslaat. Na ongeveer 10 seconden stopt het knipperen en staat de instelling vast. Vijf minuten na het uitschakelen van de kachel, verdwijnt de informatie op het display en komt de kachel in de stand-by stand. Door op een willekeurige toets te drukken, wordt de tijd weer zichtbaar.
Als de stekker uit het stopcontact is geweest (of de stroom is uitgevallen), moet u de tijd opnieuw instellen.
G: Links de gewenste temperatuur, rechts de gemeten temperatuur.
D HET AANMAKEN VAN DE KACHEL
Een nieuwe kachel veroorzaakt in het begin extra geur. Zorg dus voor extra ventilatie. Maak de kachel altijd aan met behulp van de 13. Gebruik nooit lucifers of een aansteker.
Om de kachel te ontsteken, hoeft u alleen even op de 13 te drukken. Deze gaat dan knipperen, ten teken dat de ontstekingsprocedure in werking is. Dit duurt even. Als de kachel eenmaal brandt, blijft de 13 rood.
Het informatiedisplay ⑫ toont twee getallen. Aan het lampje ernaast kunt u zien dat deze betrekking hebben op de temperatuur (fig. G). Onder ROOM staat de huidige temperatuur, terwijl onder SET de ingestelde temperatuur wordt vermeld. Deze laatste kunt u veranderen met behulp van de insteltoetsen (zie hoofdstuk E).
U kunt de ingestelde temperatuur alleen veranderen als de kachel aan is. U gebruikt hiervoor de insteltoetsen 15. Druk eerst op één van beide toetsen om deze functie in te schakelen (het lampje TEMP naast het informatiedisplay 12 gaat dan knipperen). Vervolgens kunt u de gewenste temperatuur verhogen door op de rechtertoets (▲min.) te drukken of verlagen met de linkertoets (▼hour). Na ongeveer 10 seconden stopt het lampje met knipperen en staat de instelling vast (fig. G). U kunt de temperatuur instellen op minimaal 6°C en maximaal 28°C.
Als de stekker uit het stopcontact is geweest (of de stroom is uitgevallen), springt de temperatuur weer op de standaardwaarde van 20°C.
H: Het controlelampje TIMER geeft aan dat de timerfunctie is ingeschakeld.
F HET BENUTTEN VAN DE TIMER
Met behulp van de timer kunt u de kachel automatisch laten aanslaan, op een vooraf ingestelde tijd. Om de timer te kunnen instellen moet de juiste tijd zijn ingesteld (zie hoofdstuk C) en moet de kachel uit zijn. U gaat als volgt te werk:
1 Druk op de 4oets 13 en meteen daarna op de toets TIMER 16.
Het lampje TIMER en het informatiedisplay 12 gaan nu knipperen.
2 Stel de tijd in waarop de kachel moet aanslaan, met behulp van de insteltoetsen 15. De linkertoets (▼hour) is voor de uren, de rechtertoets (▲min.) voor de minuten (verspringt per 5 minuten).
3 Na ongeveer 10 seconden springt het informatiedisplay weer op CLOCK en gaat het controlelampje TIMER branden, ten teken dat de timerfunctie is ingeschakeld (fig. H).
4 De timer zorgt ervoor dat de ruimte op de ingestelde tijd bij benadering op de gewenste temperatuur is.
Als u de kachel wilt uitzetten en met de timer wilt laten aanslaan, hoeft u alleen maar de toets TIMER in te drukken (zie hoofdstuk G).
Om de timerinstelling ongedaan te maken, drukt u éénmaal op de 13.
Indien u uitgebreidere timer mogelijkheden wenst, raden wij u aan de Zibro Kamin weektimer aan te schaffen. Deze is eenvoudig aan te sluiten op uw Zibro Kamin kachel, zie 19.
G HET UITZETTEN VAN DE KACHEL
U hebt twee mogelijkheden om de kachel uit te zetten:
1 Druk de Ⓞtoets 13 in. Het informatiedisplay springt dan op CLOCK en binnen ongeveer een minuut is de vlam gedoofd.
2 Wanneer u de kachel wilt uitzetten en de volgende keer met de timer wilt laten aanslaan, drukt u op de toets TIMER 16. Dan slaat niet alleen de kachel af, maar wordt tegelijk de timerfunctie ingeschakeld. U kunt de gewenste tijd veranderen met de insteltoetsen 15 (zie hoofdstuk F).
Het informatiedisplay 12 is niet alleen bedoeld om u de (ingestelde) tijd en temperatuur te tonen (hoofdstuk C, E en F), maar ook voor het melden van storingen. De code in het informatiedisplay vertelt u dan wat er aan de hand is:
E - O Te hoge temperatuur in de kachel Afkoelen en opnieuw aanmaken
F - ∅ Netspanning onderbroken Kachel opnieuw aanmaken
E - / Thermostaat defect Dealer informeren
Bij storingen ziet u in het informatiedisplay wat er aan de hand is.
NL
F - / Brander-thermister defect Dealer informeren
E - 2 Startproblemen Dealer informeren
E - 5 Omvalbeveiliging Kachel opnieuw aanmaken
E - S Slechte verbranding Dealer informeren
E - 7 Kamertemperatuur Indien nodig kachel
hoger dan 28°C opnieuw aanmaken
E - B Aanjagermotor defect Dealer informeren
E - 9 Luchtfilter vervuild óf, Filter reinigen Brandstofpomp vervuild Dealer informeren
65 Hr Kachel heeft 65 uur onaf-
gebroken gebrand en is
automatisch afgeslagen Kachel opnieuw aanmaken
-- : -- Brandstof op Wisseltank vullen
(+ knipperent)
FUEL-lampje)
-- : -- Te weinig ventilatie Beter ventileren
(+ knipperend VENT-lampje)
Bij storingen waarin deze tabel niet voorziet, dient u altijd uw Zibro Kamin-dealer te raadplegen.
I: Als het lampje KEY-LOCK oplicht, is het kinderslot ingeschakeld.
J: Als het lampje SAVE oplicht, slaat de kachel automatisch aan en uit, om binnen een bepaald temperatuurbereik te blijven.
NL
AUTOMATISCHE UITSCHAKELING
Deze kachel is uitgerust met een veiligheidssysteem dat er voor zorgt dat de kachel na 65 uur onafgebroken automatisch afslaat. Het display geeft dan het volgende aan: 55 M. Inden u dit wenst kunt u de kachel weer aanzetten door op de ⏻-toets 13 te drukken (zie hoofdstuk D).
AUTOMATISCHE REINIGINGSFUNCTIE
Indien de kachel twee uur continu op zijn hoogste stand brandt, zal de brander zichzelf automatisch reinigen. Dit wordt aangegeven in het display met de code CL:05, teruglopend naar CL:00. Gedurende deze 5 minuten brandt de kachel op zijn laagste stand, waardoor de brander zichzelf reinigt. Hierna schakelt hij automatisch weer naar de hoogste stand.
I HET KINDERSLOT
Het kinderslot kunt u gebruiken om te voorkomen dat een kind per ongeluk de instellingen van de kachel verandert. Tijdens het branden kan de kachel dan enkel nog worden uitgeschakeld. Als de kachel al uit is, voorkomt het kinderslot ook dat de kachel per ongeluk wordt aangemaakt. U activeert het kinderslot door de betreffende toets 14 langer dan 3 seconden ingedrukt te houden. Het controlelampje KEY-LOCK licht dan op (fig. I), ten teken dat het kinderslot is ingeschakeld. Om het kinderslot uit te schakelen drukt u nogmaals langer dan 3 seconden op de toets KEY-LOCK.
J HET JUISTE GEBRUIK VAN 'SAVE'
Met de functie 'SAVE' kunt u de temperatuur begrenzen. Als deze functie is ingeschakeld, zal de kachel automatisch afslaan indien de kamertemperatuur 3°C boven de ingestelde temperatuur komt. Als de kamertemperatuur vervolgens weer op de ingestelde temperatuur komt, zal de kachel automatisch weer aanslaan.
U activeert de instelling 'SAVE' door de betreffende toets 17 in te drukken. Het controlelampje SAVE licht dan op (fig. J). Door nog eens op de toets SAVE te drukken, schakelt u deze functie weer uit.
K: Als het controlelampje FUEL brandt, ziet u in het informatiedisplay voor hoeveel minuten u nog brandstof hebt.
L: Als het controlelampje VENT knippert, is dat een teken dat u extra moet ventileren.
Ook zonder de instelling 'SAVE' zorgt uw kachel ervoor dat de ingestelde temperatuur bij benadering wordt gehandhaafd, door zijn verwarmingscapaciteit aan te passen. 'SAVE' is een spaarstand die u bijvoorbeeld gebruikt wanneer u niet in de ruimte aanwezig bent, of om deze vorstvrij te houden.
K HET CONTROLELAMPJE 'FUEL'
Als het controlelampje FUEL begint te branden, hebt u nog voor 10 minuten brandstof. Deze resterende brandtijd ziet u verstrijken in het informatiedisplay (fig. K). Om de twee minuten hoort u bovendien een waarschuwingssignaal, ten teken dat u de wisseltank moet bijvullen. Reageert u niet, dan gaat de kachel vanzelf uit. Ook dan klinkt een waarschuwingssignaal. Het controlelampje FUEL knippert nu en in het informatiedisplay knipperen vier streepjes. U kunt dit stoppen door éénmaal op de 40ets 13 te drukken.
Als de kachel helemaal leeggebrand is geweest, moet u na het bijvullen even geduld hebben voordat de kachel weer gebruiksklaar is.
L HET CONTROLELAMPJE 'VENT'
Als het controlelampje VENT begint te knipperen, is dat een teken dat de ruimte onvoldoende wordt geventileerd (fig. L). De kachel zal vanzelf uitgaan. Blijft het controlelampje VENT nog branden nadat u extra hebt geventileerd, raadpleeg dan uw Zibro Kamin-dealer.
M ONDERHOUD
Voordat u onderhoud pleegt, dient u de kachel uit te zetten en te laten afkoelen. Trek vervolgens de stekker uit het stopcontact.
Uw Zibro Kamin vergt weinig onderhoud. Wel dient u elke week even het luchtfilter ⑧ en het ventilatorrooster ⑨ te reinigen met een stofzuiger. Het rooster ② reinigt u met een vochtige doek. Neem het luchtfilter er nu en dan even af (fig. M), om het te reinigen met een sopje. Zorg dat het luchtfilter goed droog is, voordat u het terug plaatst.
Controleer ook met enige regelmaat het brandstofzeefje:
1 Haal de wisseltank ⑦ uit de kachel en verwijder het brandstofzeefje (fig. N). Dit kan wat nadruppelen; houd een doekje bij de hand.
2 Klop het brandstofzeefje omgekeerd leeg op een harde ondergrond, om het vuil te verwijderen. (Nooit reinigen met water!)
3 Plaats het brandstofzeefje weer in de kachel.
We raden u verder aan om stof en vlekken bijtijds af te nemen met een vochtige doek, omdat er anders hardnekkige vlekken kunnen ontstaan.
Verwijder zelf geen onderdelen van de kachel. Neem voor een eventuele reparatie altijd contact op met uw Zibro Kamin-dealer.
Indien het electriciteitssnoer beschadigd is, mag alleen een erkend installateur dit vervangen door het type H05 VV-F.
Berg de kachel aan het einde van het stookseizoen stofvrij op, zo mogelijk met gebruik van de originele verpakkingsmaterialen.
Overgebleven brandstof kunt u een volgend stookseizoen niet meer gebruiken. Maak deze dus op. Houdt u toch wat over, gooi deze brandstof dan niet weg, maar volg de regels zoals die in uw gemeente gelden voor Klein Chemisch Afval.
Begin het nieuwe stookseizoen in elk geval met nieuwe brandstof en raadpleeg opnieuw deze gebruiksaanwijzing.
OVERVOER
Om te voorkomen dat uw kachel tijdens het transport brandstof lekt, moet u de volgende maatregelen nemen:
1 Laat de kachel afkoelen.
2 Haal de wisseltank ⑦ uit de kachel en verwijder het brandstofzeefje (zie hoofdstuk M, fig. N). Dit kan wat nadruppelen; houd een doekje bij de hand. Bewaar het brandstofzeefje en de wisseltank buiten de kachel.
3 Duw de transportdop op de plaats van het brandstofzeefje (fig. O) en druk deze goed aan.
4 Vervoer de kachel altijd rechtop.
P SPECIFICATIES
| Ontsteking elektrisch Afmetingen (mm) breedte 405 |
| Brandstof kerosine (inclusief bodemplaat) diepte 295 |
| Capaciteit (kW) max. 3,0 hoogte | 435 | |
| Capaciteit (kW) min. | 0,8 Accessoires | brandstofhevelpomp |
| Geschikte ruimte ( m^3 )** | 30-120 | transportdopje |
| Brandstofverbruik (l/uur)* | 0,313 Netspanning | 220V/230V |
| Brandstofverbruik (g/uur)* | 250 | -- AC/50 Hz |
| Brandduur per tank (uur)* | 17,3 Elektrisch verbruik | ontsteking 320 W |
| Inhoud wisseltank (liter) | 5,4 | continu 32 W |
| Gewicht (kg) | 10 | |
* Bij instelling op maximale stand ** Opgegeven waarde is indicatief
Q DE GARANTIEVOORWAARDEN
U krijgt op uw Zibro Kamin kachel 24 maanden garantie vanaf de aankoopdatum. Binnen deze periode worden alle materiaal- en fabricagefouten kosteloos verholpen. Hierbij gelden de volgende regels:
1 Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade wijzen wij uitdrukkelijk af.
2 Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
3 De garantie geldt niet wanneer veranderingen zijn aangebracht, nietoriginele onderdelen zijn gemonteerd of reparaties aan de kachel zijn verricht door derden.
4 Onderdelen die aan normale slijtage onderhevig zijn, zoals het brandermatje en het brandstofhevelpompje, vallen buiten de garantie.
5 De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht.
6 De garantie geldt niet bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van verkeerde of verouderde brandstof. Verkeerde brandstof kan zelfs gevaarlijk zijn*.
7 De verzendkosten en het risico van het opsturen van de kachel of onderdelen daarvan, komen altijd voor rekening van de koper.
Om onnodige kosten te voorkomen, raden wij u aan eerst altijd zorgvuldig de gebruiksaanwijzing te raadplegen. Wanneer deze geen uitkomst biedt, geef de kachel dan in reparatie bij uw dealer.
* Licht ontvlambare stoffen kunnen bijvoorbeeld leiden tot een oncontroleerbare verbranding, met uitslaande vlammen als gevolg. Probeer in dat geval nooit de kachel te verplaatsen, maar zet de kachel onmiddellijk uit. In noodgevallen kunt u een brandblusser gebruiken, maar dan uitsluitend van het type B: een koolzuur- of poederblusser.

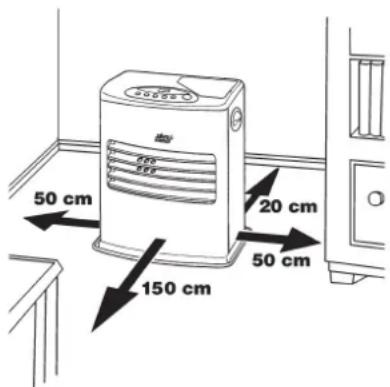

10 TIPS VOOR EEN VEILIG GEBRUIK
20 cm
150 cm
50 cm
1 Wijs kinderen altijd op de aanwezigheid van een brandende kachel.
2 Verplaats de kachel niet als deze brandt of nog heet is. In dat geval ook niet bijvullen en geen onderhoud verrichten.
3 Plaats de voorkant van de kachel op minimaal 1,5 meter van muur, gordijnen en meubels.
4 Gebruik de kachel niet in stoffige ruimtes, of op plaatsen waar het sterk tocht. U krijgt dan geen optimale verbranding. Gebruik de kachel nooit in natte ruimtes zoals in de nabijheid van een bad, douche of zwembad.
5 Zet de kachel uit voordat u vertrekt of naar bed gaat. Bent u langere tijd weg (bv. vakantie), trek dan ook de stekker uit het stopcontact.
6 Bewaar en vervoer de brandstof uitsluitend in de daarvoor bestemde tankjes en jerrycans.
7 Zorg ervoor dat de brandstof niet bloot staat aan hitte of extreme temperatuurverschillen. Bewaar de brandstof altijd op een koele, droge en donkere plaats (zonlicht tast de kwaliteit aan).
8 Gebruik de kachel nooit op plaatsen waar schadelijke gassen of dampen aanwezig kunnen zijn (bv. uitlaatgassen of verfdampen).
9 Het rooster van de kachel wordt heet. De kachel mag niet afgedekt worden (brandgevaar).
10 Zorg altijd voor voldoende ventilatie.
komini
1
2
3
4
5
6
7
8
9
10
11
19
11
temp. = 20:15
clock
save timer vent. fuel
5
save timer hour min. key-lock
17 16 15 14 13
