GEBRUIKSAANWIJZING MPA80 ALECTO

GEBRUIKSAANWIJZING MODE'DEMPLOI

MPA-80 / 90

Aansluit gegevens extra luidspreker 7

1. Power schakelaar voor voeding of laden van Ipod via ipod-aansluiting
2. Interne accu indicateiage capacititeit.(laadt de accu bij)
3. Interne accu indicateie capacititeit accu.
4. Laden individatie. (licht opijdens het laden van de interne accu
5. Line output. Geluidsuitgang voor maar een ander extra versterker.
6. Power schakelaar om de MPA-80/90 aan of UIT te zetten
7. Voedingsaansluiting voor netspanning.
8. Netspanning zekering. (ervangen voor zekering metdezelfde waarde)
9. Microfoon ingang voor XLR of jack plug (6.3mm). (Microfoon 1)
10. Microfoon volumeregelaar (mic1)
11. Microfoon ingang of instrument voor jack plug (6.3mm). (Microfoon 2)
12. Microfoon volumeregelaar (mic2/instrument)
13. 3.5mm jack ingang voor externe geluidsbron
14. Cinch ingang voor externe geluidsbron
15. Volumeregelaar voor input 13, 14 en Ipod aansluiting
16. Hoge tonen regelaar
17. Lage tonen regelaar
18. Hoofd volumeregelaar (master volume)
19. Power indicatie LED.

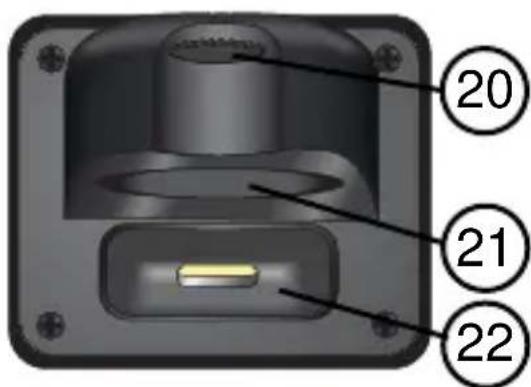

20. Stelschroef IPOD houder
21. IPOD houder
22. Aansluitplug voor IPOD of IPHONE

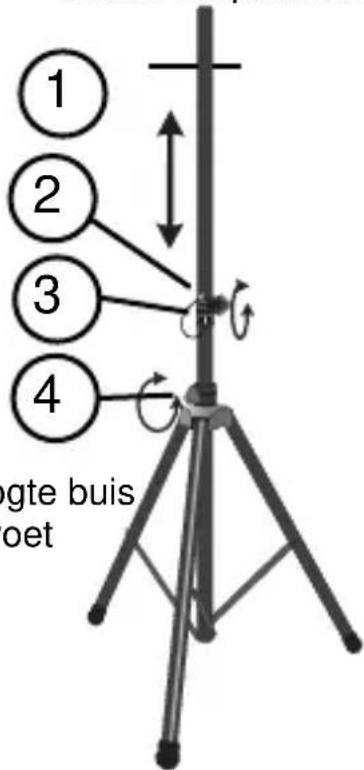

1: Hoogte buis
2:Borg pen
3:Borg bout van hoogte buis
4: Borg bout statief voet

Statief

Statief is optioneel

VOOR GEBRUIK

De MPA-80/90 functioneert op de ingebouwde accu mits deze goed is opgeladen. Mocht de accu onvoldoende zich geladen, dan kan de versterker functioneren op het Lichtnet waar bij tevens de accu worden opgeladen.

ACCU:

Voordat u deze mobiele PA set kut gebruiken dient u als eerste de interne accu op te laden. U kut de set opladen met het meegeleverde netsnoer (230V). Mits het netsnoer is aangesloten op het Lichtnet za ook tijdens gebruik de accu worden opgeladen.

Advies:

Laat de MPA-80/90 middels het netsnoer aan het Lichtnet gekoppeld staan. De accu worden dan middels druppelladen altijd netjes op spanning gehonden en de versterker is alttijd:kaar voor gebruik. De levensduur van accu za hierdoor worden verlangd.

De oplaadtijd van de accu is 8 uur. Bij een lege accu duurt het ruim een uur voor dat u de MPA-80/90 op alleen op de accukest laten functioneren.

LET OP: de versterker zal dan maar voor korte duur functioneren.

Als de accu—helemaal opgeladen is, dan kan de MPA-80/90 ongeveer 16 uur op de accu functioneren. De gebruiksduur is ook afhankelijk van het gekozen geluidsvolume. Alsijdens gebruik de 'LOW LED' rood oplicht, moet de accu opgeladen worden.

INSTELLINGEN VERSTERKER

POWER SCHAKELAAR:

Met de power schakelaarkestu de versterker aan ofuit zetten.

IPOD HOUDER

Plaats een IPOD of IPHONE in de IPOD houder.

Met de mechanische regelaar=kunt u de IPOD stabel op de IPOD aansluiting plaatsen. Stel de mechanische regelaar bij zodate de IPOD=echt stabel staat.

Met de "VOLUME AUX/IPOD" volumeregelaar kan het volume van de IPOD worden geregeld.

Als de IPOD Charge of Voltage schakelaar op ON staat, zal de IPOD spanning krijgen en de IPOD accu worden bijgeladen. De IPOD zal tijdens het spelen van de MPA-80/90.altijd voorzien zijn van voeding.

MASTERVOLUME:

Met de master volumeregelaarkestuhettotalegeluidsvolume van de set regelen. Alsdeze volumeregelaaruit staat(linksom)danzalde setgeen geluid produceren.LETOP:Draai deze regelaarvoordatudeset aanzet geheel linksom te voorkomendat hetgeluidsvolume te hoogis.

Op de MPA-80/90 kan lose apparatuur worden aangesloten. Denk hierbij aan een DVD-speler (karaoke), minidisk-speler of een lose mp3 speler. Deze apparaten hebben een line uitgang. Deze konnen met de juiste kabels (niet meegeleverd) aangesloten worden op de AUX ingangen van de set.

AUX VOLUMEREGELING:

• Jack 3,5 mm stereo-ingang. - Cinch of tulp ingang.

Het is aan te raden om of de jack input of de Cinch input Separateat te gebruiken. Bij gebruik van beiden ingangen tegelijkertijd, hunnen verrormingen in het geluid ontstaan. Met volumeregelaar "VOLUME AUX/IPOD" kunt u het volume van deze ingang regelen. Let erop dat de master volumeregelaar iets open staat, anders hoort u niets

Op de ingangen "MIC 1" (gebalanceerd) en "MIC 2/INSTRUMENT" (ongebalan- ceerde) können twee externe microfoons of elektrische instrumenten met kabels worden aangesloten. Met volumeregelaars "VOLUME MIC1." en "VOLUME MIC2./ INSTRUMENT" kan van de desbeteffende ingangen het volume worden geregeld. Let erop dat de master volumeregelaar iota's open staat, anders hoort u niets.

Treble: Met deze regelaar=kunt u de hoge tonen sterkte regelen.

Bass: Met deze regelaar=kunt u de lage tonen sterkte regelen.

• De werkungstemperatuur van de accu ligtussen 15^ 50^ . Om een lange levensduur te verzekeren, bewaar de accu tussen 5^ 35^ . De optimale temperatuur ligtussen de 20^ 25^ . Wonneer de accu beneden de -15^ komt, vindt er een onomkeerbaar chemisch procesplaats waardoor de accu niet meer kan worden geladen. Bij belasting van de accu bij hogere temperaturen za de capaciteit van de accu toenemen maar za de levensduur nadelig worden beinvloeden. Belasting van de accu bij lagere temperaturen za de capaciteit van de accu afnemen, maar za de levensduur vergroten.
• Als de accu Niet binnen 72 uwr worden geladen nadat deze—helemaal leeg is, zal de accu permanent beschadigen en dient daardoor te worden verrangen.
• De accu levensduur cyclus (aantal keren dat de accu worden geladen en ontladen) is afhankelijk van de mate van belasting van de accu, met name de mate van ontladen en de mate van laden. Tijdens normala gebruik kan de accu worden ontladen voor een,aantal uren. Bij 25^ kunnen loed accu's 150 200 keer worden geladen en ontladen.
• Afnemen in capaciteit, interne kortsluiting, verrorming van de behuizing, corrosie van de accu polen en het afnemen van de open klem spanning zijn tekenen dat de accu is versleten.

EIGENSCHAPPEN VAN DE LOOD ACCU:

• Heeft geen geheugen effect. Kan dus elk moment worden geladen, ook als de accu nog nicht hebemaal leeg is.
• Prestatie en capaciteit zullen wijzigen afhankelijk van atmosferische omstandigheden met betrekking tot omgevingstemperatuur en luchtvochtigheid (Beste gebruikstemperatuur isCUSen 20^ 25^)
• De accu ontlaad zichzelf, dus ook als het apparaat Niet worden gebruikt. Dit is normalaal. Om de accu in conditie te houden dient de accu elke maand te worden opgeladen, ook als deze nicht in gebruik is.
• Onder normale omstandigheden, is de levensduur van de accu ongeveer eenaar.
• Wanner de levensduur van de accu is bereikt, zich de möglichke indicatie: afnemen in capaciteit, interne kortsluiting, verrorming van de behuizing, corrosie van de accu polen en het afnemen van de open klem spanning

VOORZORGSGMAATREGELEN VOOR GEBRUIKERS:

• Laad de accu voor de eerste keer gebruik minimaal 10uur.
• Om de prestaties en capacité van de accu te waarborgen, dient de accu 3 maanden na opslag volledig te worden geladen.
• Voor gezruik dient te accu goed te worden opgeladen zodat de volle capaciteit van de accu kan worden benut.
• De normale levensduur van de accu is 1aar. Geadviseerd worden om iederaar de accu te verrangen. Te bestellen via service [phone]
• De belasting van de accu is in verhouding met de ontlaadtijd van de accu. Dus hoe groter de belasting des te korter de ontlaadtijd van de accu.

EXTRA UITBREIDING

EXTRA LUIDSPREKER:

Het is möglichk om een extra luidspreker aan te sluiten op de MPA-80/90

Dit要去 wel een luidspreker zich met ingebouwde versterker.

Deze extra luispreker hoefft geen bedieningsapparatuur te beschikken zoals cassette en cd speler. Ook microfoons zich Niet nodig,DEXE ZIN AL Voorhanden bij de MPA-80/90. Hiervoor kunt u een MPA-BOX als extra speaker bestellen.

Met behulp van een signaalkabel{kunnen de MPA-80/90 en de MPA-BOX worden gekoppeld. De MPA-BOX werkt op 230V netspanning. Er dient dus netspanning aanwezig teijken. De ingang van de MPA-BOX heeft XLR en cinch ingangsplug.

U kunt dus een XLR plug gebruiken.

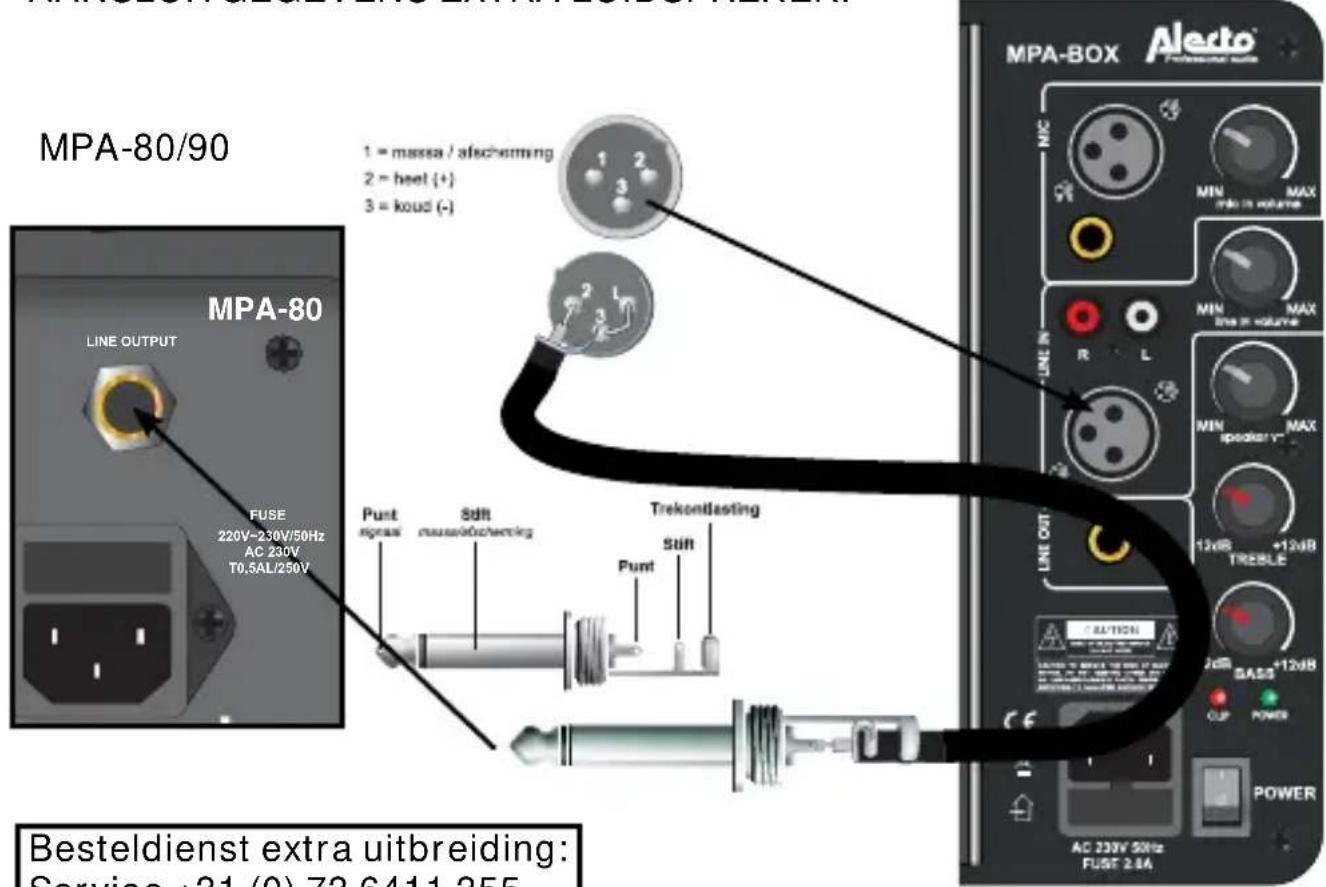

AANSLUITGEGEVENS EXTRA LUIDSPREKER:

Besteldienst extra uitbreiding: Service [phone]

• Lees de gebruikershandleiding goed door, en volg alle aanwijzingen op.
• Bij het reinigen van de versterker dient u het netsnoer uit het stopcontact te nemen en de versterker uit te schakelen.
• Reinig de behuizing alleen met een Licht vochtige doek.
• Plaats of gebruik de set nooit in een natte of vochtige ruimte of omgeving.
• Zorg voor een goede afvloeijing van warmte; bedek de set nooit enplaats dezeiet direct naast een warmtebron.
• Zorg dat het netsnoer nicht beschadigd raakt en voorkom dat deze draad tot struikelen of vallen können leiden.
• De set nooit demonteren. Dit dient alleen door gekwalificeerd personeel te gebeuren.
• Schakel de versterker alleen in nadat alle volumeregelaars op MINIMUM (0) gedraaid zich, dit voorkomt een schrikeffect bij inschakelen.
• Het langdurig bloot staan aan een hoog geluidsvolume kan het gehoort beschadigen.

BATTERIJEN / ACCU'S:

• De versterker alleen met een gelijkwaardige oplaadbare accu gebruiken.
• Batterijen en accu's mogen nicht blootgesteld worden aan vuur of extreme warmte.
• Batterijen of accu's nooit opensnijden of zagen. De inhoud is chemisch en giftig.
• Batterij- of accu-aansluitingen nooit kortsluiten en batterijen of accu's nooit op een metalen oppervlak leggen. Een kortsluiting za een hoge stroom tot gevolg hebben en brand können veroorzaken.
• De accu's alleen opladen door deze in de MPA-80/90 teplaatsen en middels het meegeleverd netsnoer op te laden

MILIEU:

• De verpakking van deze set(Int)kunt u als oud papier inleveren (behvalve piepschuim en plastic).Wij adviseren darüber om deze te bewaren zodia bij transport, de set adequateat verpakt kan worden.
• Wordt de set verwangen, lever deze dan in bij uw leverancier. Zij zorgen voor een milieu vrijdelijke verwerking.
• Defecte of uitgewerkte batterijen dient u in te leveren bij uwplaatselijk depot voorklein chemisch afval of bij de specialaalaarvoordbestemde batterij inzamelpunten. Gooi lege batterijen nooit bij uw huishoudelijk afval.

TECHNICAL SPECIFICATIONS

Postcode / plaats: bon

model / serienummer:

Bewaar hier uw

kassa- of aankoop

Op de Alecto MPA-80/90 heeft u een garantie van 24 maanden na aankoopdatum. Wij garanderen gedurende dieperiode de kosteloze herstellung van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOETHE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van deze set of de

serviceafdeling van Alecto:

http://www.alecto.info

telefonnummer [phone].

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foulieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van Niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparations door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat Niet vergezeld is van dit garantiebewijs en de aankoopbon. Aansluitsnoeren, stekkers, en batterijen vallen nicht onder de garantie.

ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.
