GEBRUIKSAANWIJZING ACH2010 ALECTO

GEBRUIKSAANWIJZING MODE D'EMPLOI

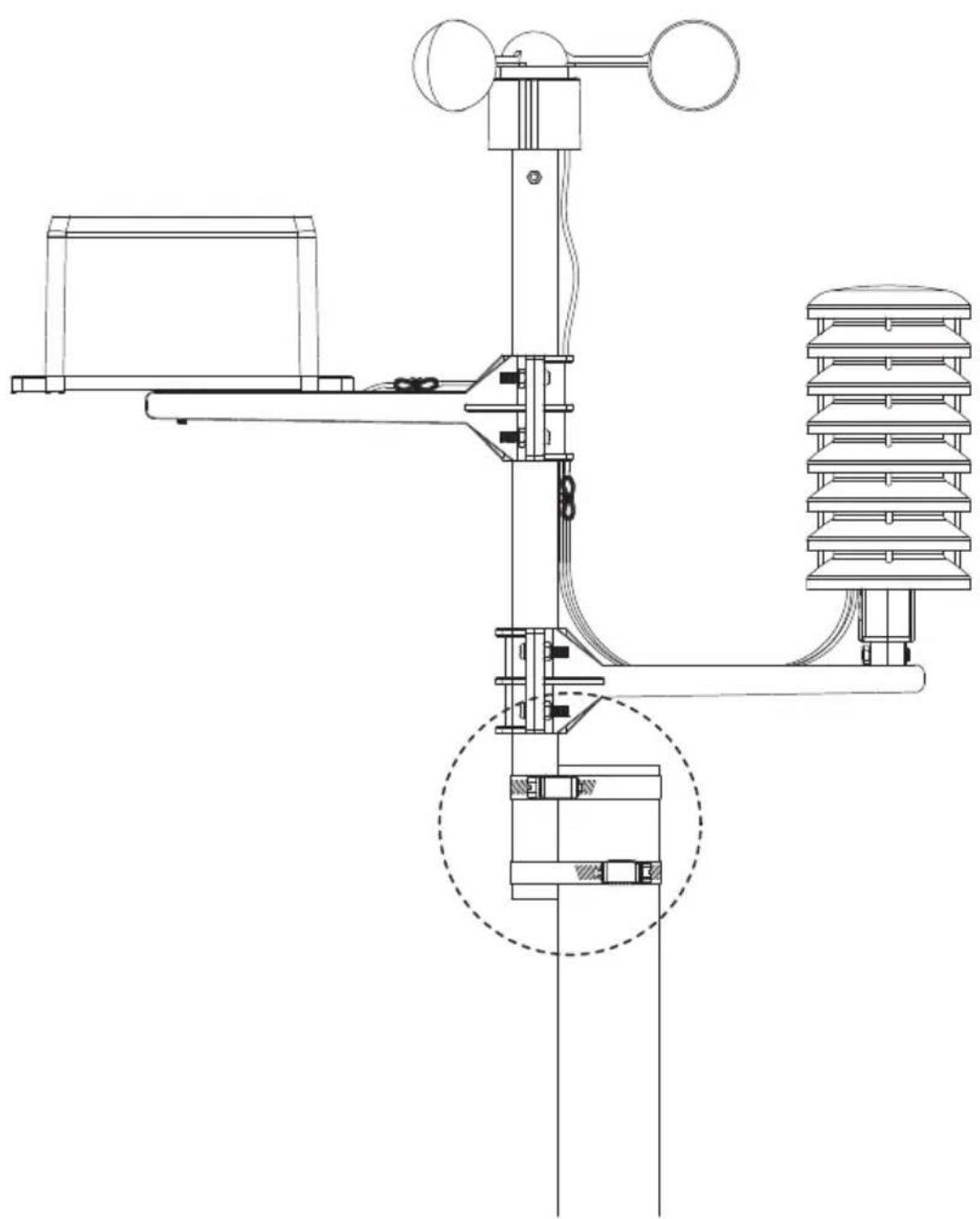

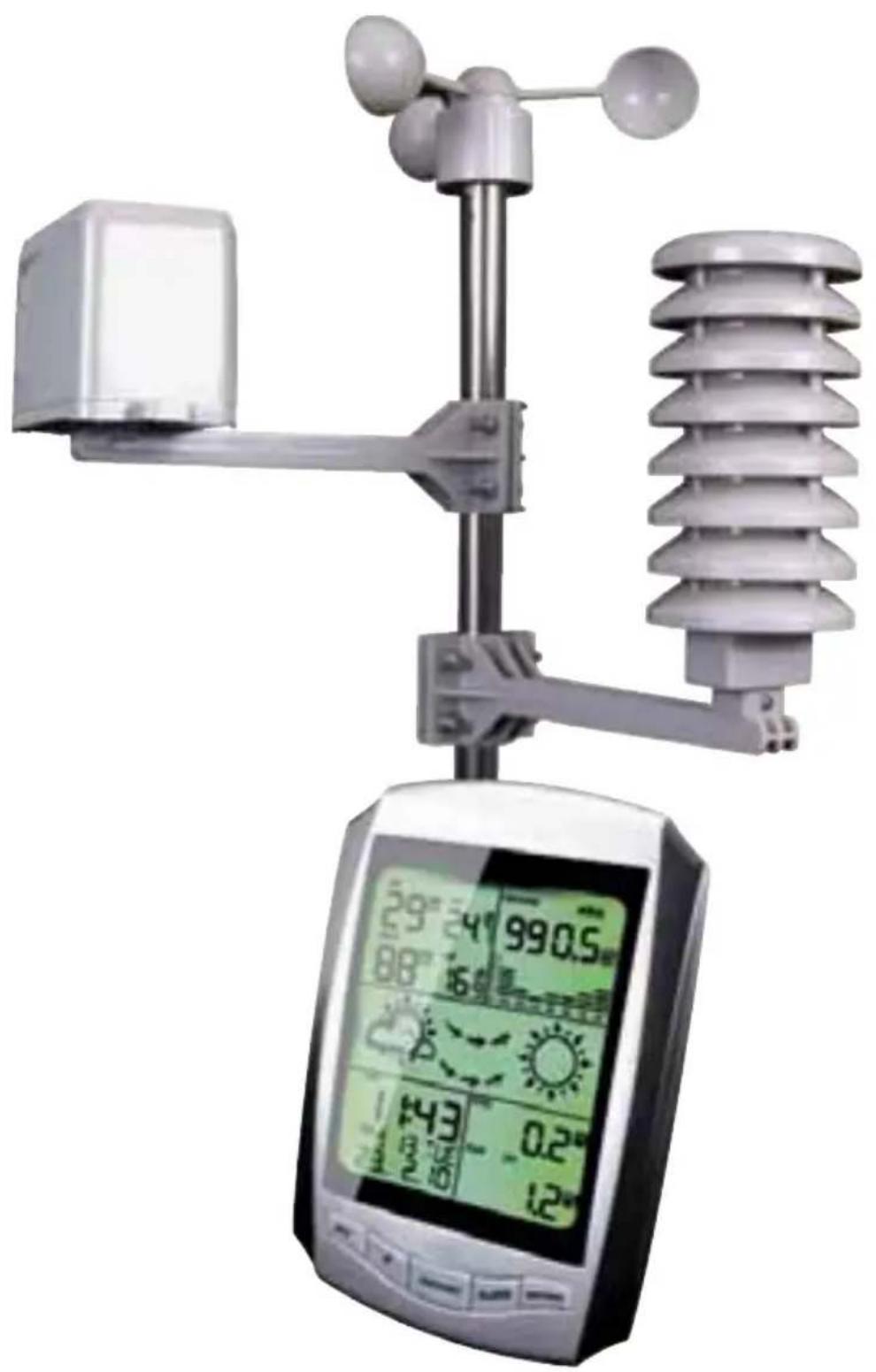

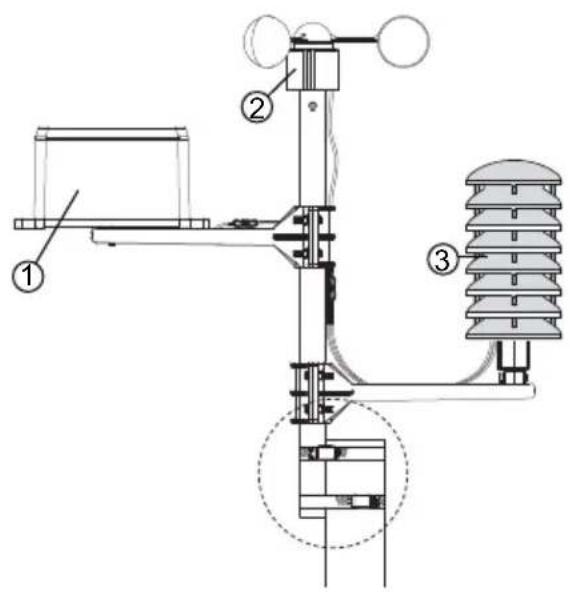

1: regenmeter
2: windmeter
3: temperatuur-luchtvochtigheid meter + DCF-ontvanger en zend-unit (zie 4)
4: zend-unit los
5: binnen-unit (ontvanger)

1
2

Voordat de batterijen in en de aansluitkabels op de zend-unit+kennen worden geplaatst, éerst de regenkap van de zend-unit af schuiven.

Na het aanmelden en instal- leren kan de regenkap wee rwer worden gemonteerd door deze over de zend-unit terug te schuiven.

Niet meegeleverd

Plaats de batterijen

(2 x AA 1,5V) in het batterijvak met de juiste lariteit. Plaats het batterij

Klepje terug. Zorg dat de zend-unit is aangemeld op de binnen-unit. (zie installmentatie blz 3)

Sluit de aansluitkabel die aan de wind sensor zit aan op de aansluitplug op de zend-unit met bijschrift "WIND".

Sluit de aansluitkabel van de regensensor aan op de aansluitplug op de zend-unit met bijschrift "RAIN".

INSTALLATIE

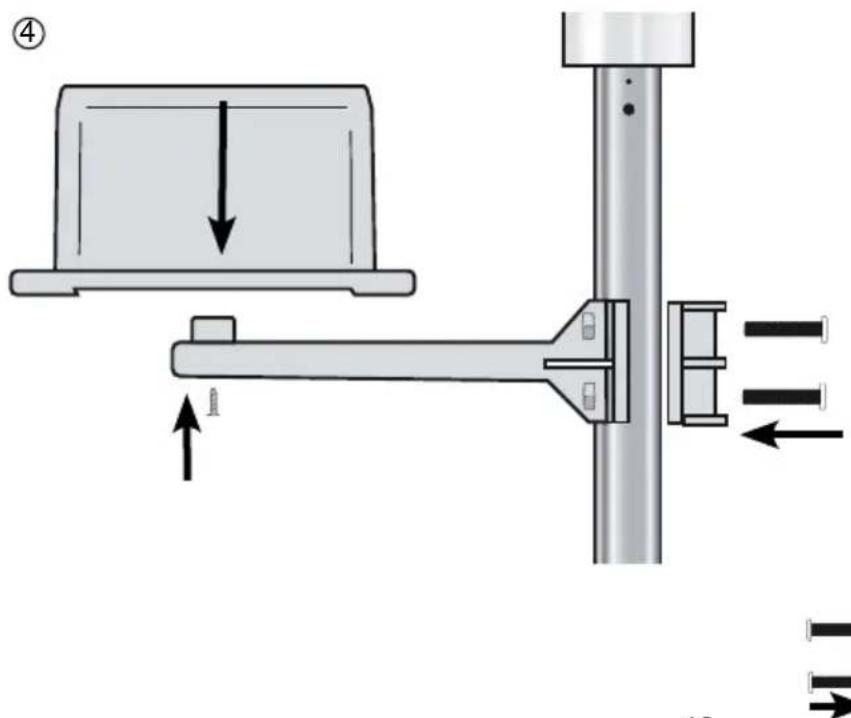

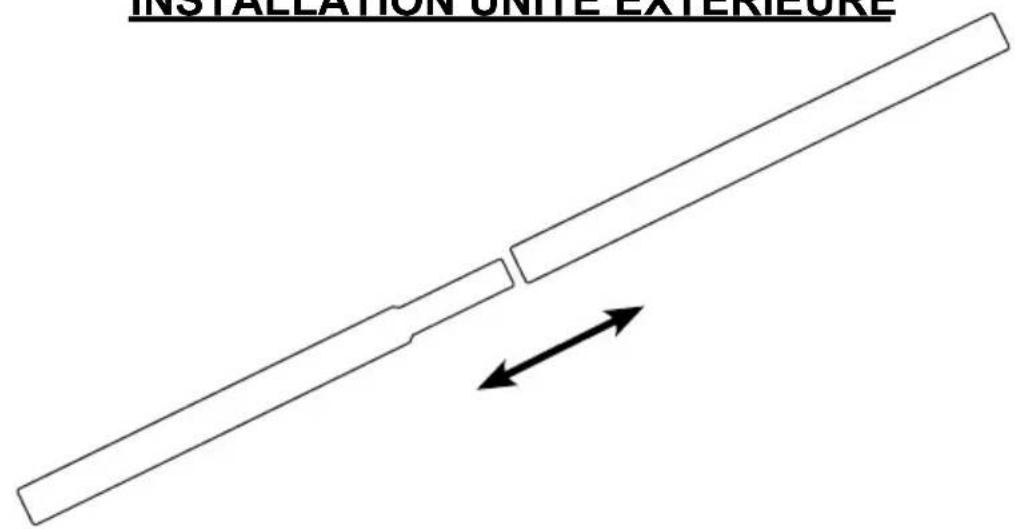

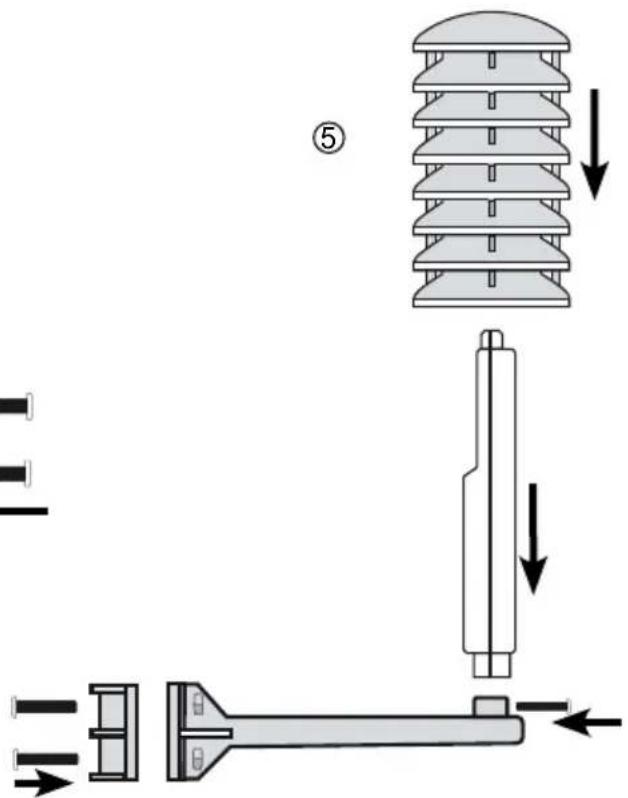

De gehele installmentie kan voor gebruik worden geinstalleerd. Zie voor het installereren van de buitensensoren bijgevoegde bouwbeschrijving. Let erop dat de zend-unit als LASTE worden geinstalleerd nadat deze is aangemeld op de binnen-unit.

Binnen-unit:

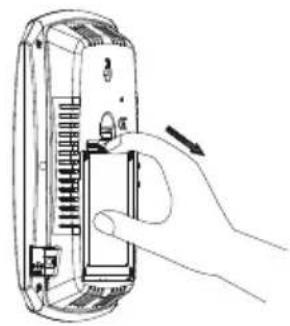

Plaats drie alkaline batterijen type AA 1,5 volt met de juiste polariteit in het batterijvak van de binnen-unit. Na hetplaatsen zal de binnen-unit een pieptoon gehen. In het display verschijnt " " ten teken dat de binnen-unit op zoek is maar de zend-unit.

Zend-unit:

Schuif éérst de regenkap van de zend-unit. (zie detail tekening blz. 2).

De deksel van het batterijvakje kan met een schuiven- de beweging van het batterijvakje worden verwijderd. Plaats twee alkaline batterijen type AA 1,5Volt met de juiste polariteit in het batterijvak van de zend-unit. Het LED lampje za 4 seconden gaan branden. Het batterij vakje kan nu worden dichtgemaakt. Om de aanmeling met de binnen-unit correct te latent verlopen direct na hetplaatsen van de batterijen in de binnenunit, de batterijen in de zend-unit plaatsen.

Elke keer als de zendunit worden ingeschakeld (bijvoorbeeld na het verrangen van de batterijen), za het LED lampje gedurende 4 seconden oplichten (Als de LED indicatie Niet oplicht of continue oplicht, plaats de batterijen juist of geef een reset). Nadat de zendunit worden ingeschakeld, za deze voor 24 seconden data gevevens verzenden. Daarna stop het zenden en gaat de zendunit 5 minuten het DCF kloksignaal ontvangen. De zendunit zaijdens het ontvangen van de DCF kloksignaal Niet uitzenden. De LED indicator za 5 × knipperen als het DCFsignaal is gesynchroniseerd. Na deze procedure za de zendunit regelmatig de data verzenden maar de binnenunit. Na 10 minutes dwellen dus alle gevevens op het display te zicheren. Als door storing in het DCF signaal nog Niet de juisteijd is ontvangen wacht dan nog enigeijd. Het DCF-signaal kan later toch compleet worden ontvangen. Het is möglichk deijd handmatig in te stellen, bij geen ontvangst van het DCFsignaal. Om het DCFsignaal better te ontvangen kan het een verbetering opleveren als de zendunit iets worden gedraaid.

Na 10 minutes zal "weer verdwijnen uit het display. De units zijn nu op elkaar aangemeld. Afhankelijk van de opgenomen meetwaarde maakt de buiten-unit contact met de binnen-unit om weiteremeetwaarden over te zenden. Op dat moment zal in het display heel kort "oplichten, en dooft direct daarna.

LET OP:ijdens de aanmeld procedure geen toetsen indrukken.

Mocht het aanmelden nicht+zijn gelukt,ktunt u de procedure nogmaals herhalen.Wacht echter minimaal 10 seconden alvorens de verwijderde batterijen weer terug te plaatsen.

Opmerking:

De zend-unit kan ook worden gebrukt zonder regen en of wind sensor. Op het display verschijnt de waarde "--" of de waarde

De binnen-unit functioneert ook als de zend-unit nicht is aangemeld. Alle gegevens die worden gestuurd door de zend-unit zullen nicht worden aangegeven op het display.

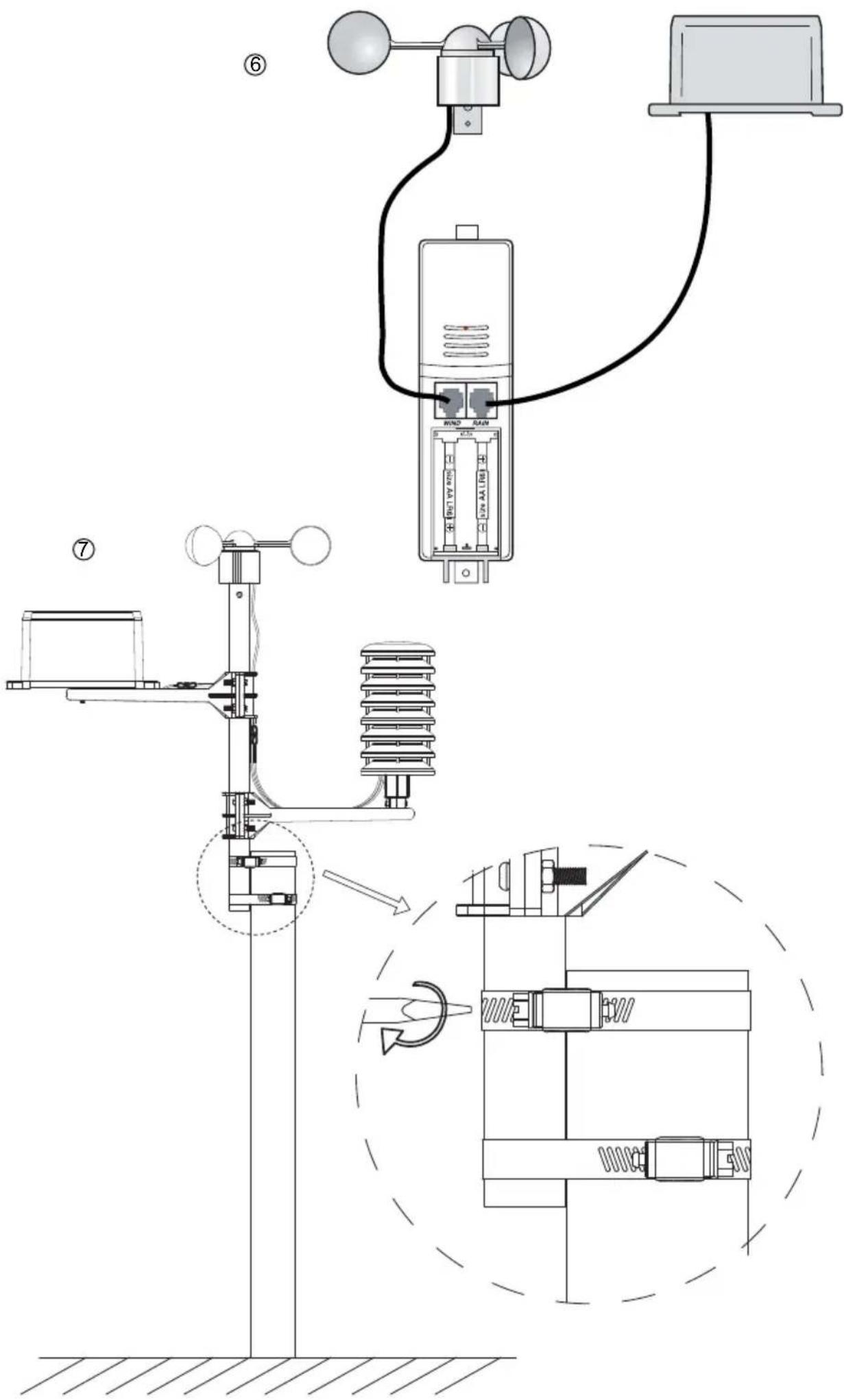

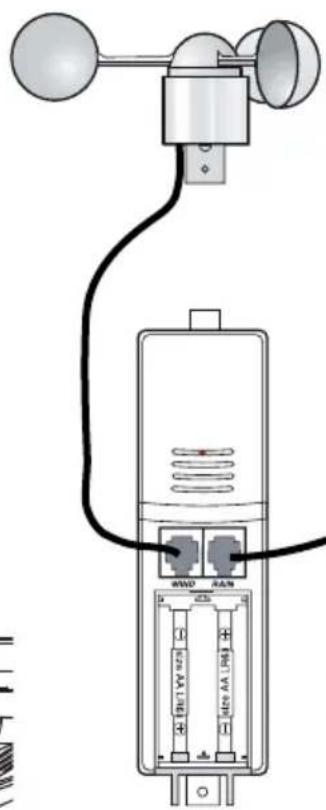

Aansluitpunten voor de regen en wind sensor op de zend-unit.

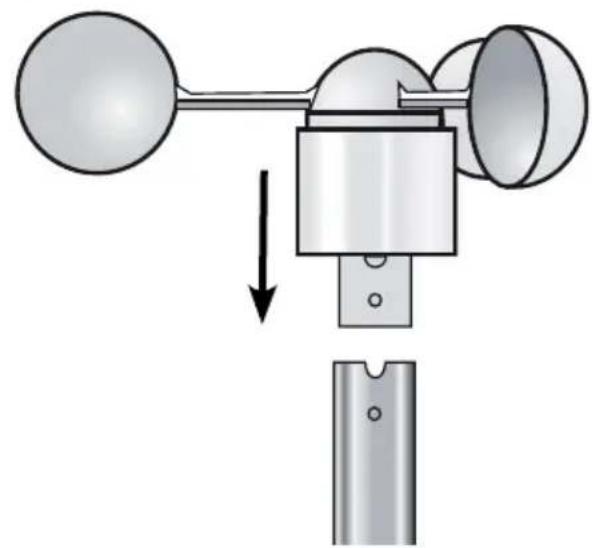

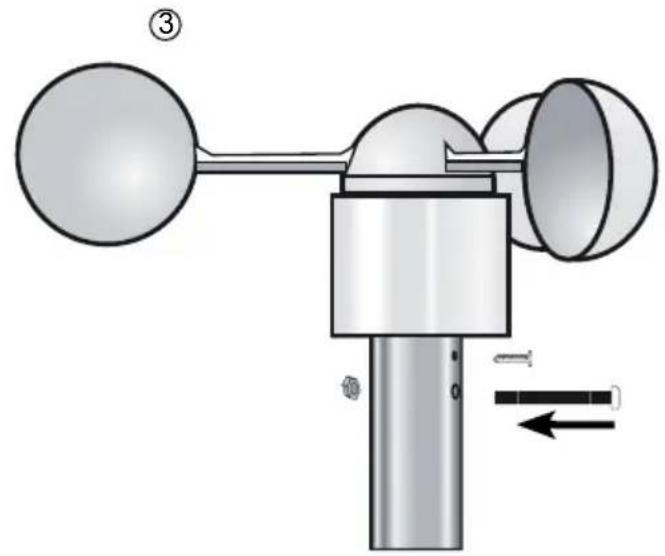

Na het monteren van de zendunit kunnen de wind en regen meter worden aangesloten op de zendunit. Pas als deze zijn aangesloten kunnen de wind en regenmeter waarde genereren die dan via de zendunit maar de binnenunit worden gezonden. Omdat de zendunit Niet constant zend kan dit pas na enigeijd gebeuren.

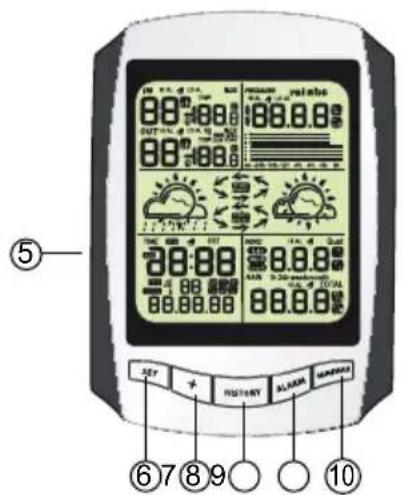

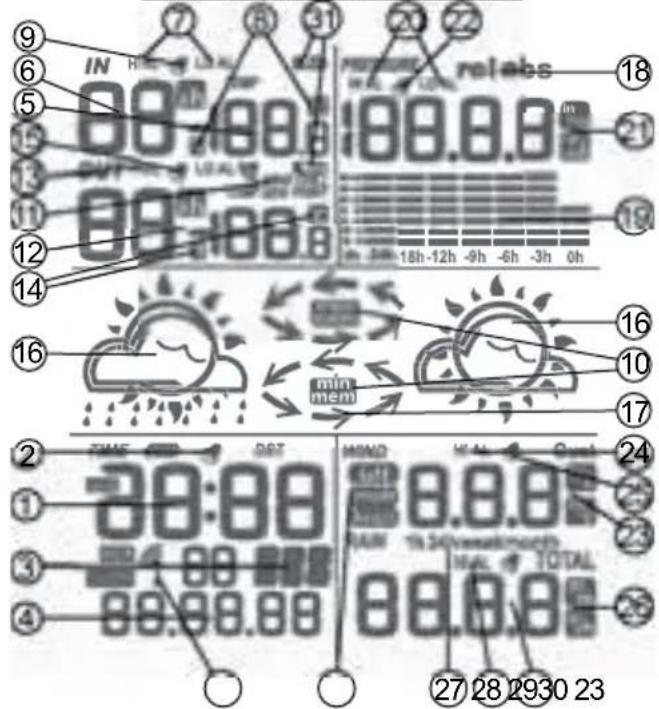

DISPLAY OVERZICT

1:tijd
2: indicatie alarm aan
3: indicatie -dag

14: weergave ^ Celcius of ^ Fahrenheit

15: algemeen indicatie icoon buiten alarm aan

-ijd zone 16: weersvoorspelling icoon
-geschiedenis7: weers tendens indicatie

4: datum
5: weergave binnen temperatuur
6: weergave binnen luchtvochtigheid
7: indicatie hoog en/of laag alarm luchtvochtigheid en temperatuur binnen
8: weergave ^ Celcius of ^ Fahrenheit
9: algemeen indicatie icoon binnen alarm aan
10: indicatie min. of max. weergave
11:indicatie -buiten temperatuur -gevoels -dauw
12: weergave luchtvochtigheid en temperatuur buiten
13: indicatie hoog en/of laag alarm luchtvochtigheid en temperatuur buiten

18: luchtdruk eenheid (relatif of absolut)
19: luchtdruk met 24OUR geschiedenis
20: indicatie hoog en/of laag alarm luchtdruk
21: luchtdruk eenheid in hPa of inHg
22: indicatie icoon luchtdruk alarm aan
23: weergave windsnelheidseenheid -m/s, km/h, knots, mph, bft-
24: windsnelheid hoog alarm
25: indicatie wind alarm aan
2Temperatagreenheid in -mm of incheteTpeetugave neerslag eenheid
-1h, 24h, week, maand, totaal
28: neerslag hoog alarm
29: weergave neerslag
30: indicatie DCF ontvangst icon
31: lage batterij capacitit indicatie RX binnenunit, TX buitenunit

Opmerkingen:

DCF staat voor de ontvangst vanuit Frankfurt (DCF-77)
WWVB staat voor de ontvangst UIT Amerika (niet te ontvangen in Europa)
DST staat voor "Daylight Saving Time" oftewel zomertijd

De lage batterij capacititeit indicatie verschijnt als de batterij leeg raakt. Deze individatie kan ook verschijnen bij temperaturen beneden de 10^ . De batterijen hoeven dan Niet te worden verrangen.

WEERGAVEN

Algemeen:

De actuèle temperatuur, luchtvochtigheid en luchtdruk worden pas correct weergegeven nadat zowel de binnen- als de buiten-unit gedurende enkele uren hebben aangestaan en nicht zich verplaatst.

De weersvoorspelling en de luchtdruk van de LASTe 24 eer worden pas na ruim 24 eer correct weergegeven.

INSTellen Binnen-UNIT

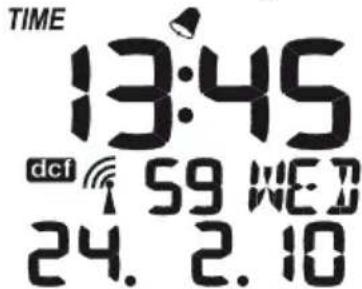

Tijd en datum:

De ACH-2010 heeft een ingebouwde DCF ontvanger. Met deze ontvanger worden het DCF klok signal aan Frankfurt ontvangen. Dit signala zorgt ervoor dat de klok zeer nauwkeurig deijd aangeeft. Voorwaarde is dat het signalaal goed worden ontvangen. De DCF ontvanger is in de buitenunit geplaatst. Het kan enkele uren duren voordat het tijdsignal is overgezonden van de zend-unit waar de binnen-unit. Bij geen ontvangst kan eventueel de zend-unit worden verdraait totdat het DCF signal beter worden ontvangen.

Deijd is ook handmatig te programmeren. Op het moment dat de DCFijd door de zend-unit is ontvangen wordenthese automatisch overgezonden en door de binnen-unit overgenomen.

toets om uit de programmeer modes te komen

Instellenijd:

• Toets 2 sec. totdat in het TIME venster gaan knipperen
• het eerste cijfer dat gaat knipperen dient voor de tijdzone waar u zich bevind. In de Benelux is dit zone 0. Wordt hier bv. een 2 ingegeven dan za de DCFijd 2aar hogeruitvallen dan daadwerkelijk worden verzonden
  toets om de uur notatie te kunnen instellen
  toets om te wisselen tussen 24 eer of 12 aur weergave
  toets om de uren te kunnen instellen
  toets voor omhoog en toets voor omlaag
  toets om de minuten te kuren instellen
  toets voor omhoog en toets voor omlaag
  toets om jaartal te kuren instellen
  toets voor omhoog en toets voor omlaag
  toets om de maand te kuren instellen
  toets voor omhoog en toets voor omlaag
  toets om de dag te kunnen instellen
  toets voor omhoog en toets voor omlaag
  toets om de modes te verlaten of wacht 10 sec.

Temperatuur notatie:

De temperatuur kan worden ingesteld op ^ C celsius (^) of Fahrenheit (^)

• Toets 2 sec. totdat in het TIME venster gaan knipperen
  toets 7 × 10 om de temp notatie te kunnen instellen.
  toets om te wisselen:tussen ^ C of F.
  toets om de programmeer mode te verlaten of wacht 10 seconden.

Luchtdruk notatie:

De luchtdruk kan worden weergegeven als HectoPascal/mBar (hPa/mB) of inch-kwikdruk (inHG). In de Benelux worden gebruik gemaatk van de HectoPascal notatie. Vroeger werden de luchtdruk ook wel in baruitgedrukt. 1 mbar is gelijk aan 1 hPa.

• Toets 2 sec. totdat in het TIME venster gaan knipperen.
  toets 8 × 10 om de luchtdruk notatie te kuren instellen.
  toets om te wisselen tussen hPa of inHg.
• toets om de programmeer mode te verlaten of wacht 10 seconden.

Relatieve luchtdruk:

Afhankelijk van het hoogteniveau (in vergelijkking met het zeeniveau) is de luchtdruk anders.

De absolute luchtdruk geeft de luchtdruk aan die aanwezig is onafhankelijk van deze hoogte (neem deze waarde als referentie). Voor het voorspellen van het werk is hetoodzakelijk om de juiste luchtdruk te meten. Ook als men zich bv. 100 meter boven de zee-spiegel befindt. Dit noemt men de relatieve luchtdruk. Per 8 meter neemt de luchtdruk met 1 hPa af. Op blz. 5 staat beschreiben hoe te wisselen:tussen absolute en relatieve luchtdruk. Als u zich nicht in de bergen bevindt hoeft u de relatieve luchtdruk Niet aan te passen. Aanpassen van de luchtdruknotatie

• Toets 2 sec. totdat in het TIME venster gaan knipperen.
  toets 9× om de relatieve luchtdruk te kuren instellen.
  toets of om de Waarde te wijzigen
  toets om de programmeer mode te verlaten of wacht 10 seconden.

Druk wijzigingsdrempel:

In deze mode kan de drempel worden ingesteld wonneer er daadwerkelijk een weersverandering zal worden aangegeven. Standaard staat deze ingesteld op 2 hPa. Er要去 dus een luchtdruk verschil zich van 2 hPa voordat er daadwerkelijk een weersverander- ring worden gesignaleerd. Deze waarde van 2 hPa kan worden aangepast maar 3 hPa of 4 hPa.

• Toets 2 sec. totdat in het TIME venster gaan knipperen.
  toets 10 × 100 om de druk drempel te können instellen.
  toets om te wisselen tussen 2, 3 of 4hPa
  toets om de programmeer mode te verlaten of wacht 10 seconden.

Druk wijzigingsdrempel bij storm:

In deze mode kan de drempel worden ingesteld wanner er daadwerkelijk een weersverandering betrekking tot een storm zal worden aangegeven (weersvoorspellingsicoon gaat knipperen). Standaard staat deze ingesteld op 4 hPa per 3研究员. Er要去 dus een luchtdrukverschil়n van 4 hPa binnen 3研究员 voordater daadwerkelijk een storm worden gesignaleerd. Deze waarde van 4 hPa kan worden aangepast+tussen 3 tot 9 hPa.

• Toets 2 sec. totdat in het TIME venster gaan knipperen.
  toets 11 × 10 om de stormdrempel te können instellen.
  toets om te wisselen tussen 3 tot 9 hPa.
  toets om de programmeer mode te verlaten of wacht 10 seconden.

Windsnelheidsnotatie:

De windsnelheid kan in diverse notaties worden weergeven. Naar gelang uw voorkeur kan de aanduiding worden gegeven in kilometer per uur (km / h) , miles per uur(mph), meter per seonde (m / s) , knopen(knots) of beaufort(bft).

• Toets 2 sec. totdat in het TIME venster gaan knipperen.
  toets 12x om de windsnelheid notatie tekunnen instellen.
  toets * om te wisselen tussen m/s, km/h, knots, mph of bft.
  toets om de programmeer mode te verlaten of wacht 10 seconden.

Neerslag hoeveelheid notatie:

De hoeveelheid geallen regen worden weergegeven op display van het weerstation. Dit kan ingesteld worden per mm of per inch. De inch waarde worden voornamelijk gebruikt in Engelstalige gebieden.

• Toets 2 sec. totdat in het TIME venster gaan knipperen.
  toets 13x om de temp notation te kuren instellen.
  toets om te wisselen tussen mm en in.
  toets om de programmeer mode te verlaten of wacht 10 seconden.

WEERGAVE AANPASSING Tijdens GEBRUIK

Tijden het gebruik hunnen een aantal waardes handmatig worden aangepast zodat nog meer functies zichtaar hunnen worden gemaakt.

Buitentemperatuur - gevoeltemperatuur - dauwtemperatuur:

De buitentemperatuur kan worden geveen in de metrische waarde van de buitentemperatuur gemeten met een thermometer. Ook kan de temperatuur worden weergeveen als de gevoeltemperatuur(wind chill). Dit is afhankelijk van de temperatuur en de windsnelheid. Dan kan ook nog de dauw temperatuur worden aangegeven. Dit is de temperatuur waar bij waterdamp omgezet worden那儿 water (mist, dauw of rijp)(dew point). Dit is afhankelijk van de buitentemperatuur en luchtdruk.

• Om te können wisselen:tussen temperatuur, gevoelstemperatuur en dauwtemperatuur toets , de buiten temperatuur za gaan knipperen.
  toets om te wisselen:tussen de verschillende Waardes (temp, wind chill of dew point).
  toets HsTcHry om de mode te verlaten of wacht 10 seconden.

Absolute of Relatieve luchtdruk:

Er kan gekozen worden of de Absolute luchtdruk of de relatieve luchtdruk worden weergegeven. Standaard worden de absolute luchtdruk weergegeven. Dit is de daadwerkelijk gemeten luchtdruk, onafhankelijk van de hoogte waar de meter zich bevindt. Zie hoofdstuk INSTellen Binnen-UNIT bladzijde 4 met betrekking tot de relatieve luchtdruk waarde.

• Om te{kunnen wisselen tussen absolute of relatieve luchtdruk weergave toets 2 × , de luchtdrukweergave gaat knipperen.
  toets om te wisselen tussen de absolute of relatieve luchtdruk weergave.
  toets om de mode te verlaten of wacht 10 seconden.

Gemiddelde of hoogste windsnelheid:

De windsnelheid kan worden weergegeven in gemiddelde windsnelheid of in hoogste windsnelheid(Gust).

• Om te kuren wisselen:tussen gemiddelde of hoogste windsnelheid weergave toets 3 × , de windsnelheidweergave gaat knipperen.
  toets om te wisselen tussen gemiddelde of hoogste windsnelheid weergave.
  toets om de mode te verlaten of wacht 10 seconden.

Hoeveelheid neerslag en resetten neerslag waarde:

De hoeveelheid neerslag worden gemeten door de regensensor. Op het weerstation kan worden ingesteld in welk tijsdsbestek deze hoeveelheid neerslag is gevallen. Op het display kuren de volgendeijden worden weergegeven. Neerslag per uur, per 24 uur, per week, per maand of het totaal gemeten hoeveelheid gevallen regen.

• Toets 4 × om de kuren wisselen tussen de tijdseenheid geallen neerslag
  toets om te wisselen:tussen de verschillende tijdseenheden

Om te resetten kies de totaal gemeten hoeveelheid en ga verder:

toets 2 sec. op en de regenwaarde te resetten
toets [RESWERT] om de mode te verlaten of wacht 10 sec.

Meetgegevens van gisteren:

Elke 3 eer worden de gegevens automatisch in het geheugen opgeslagen. De gegevens worden onthouden tot 24 eer in het verleden.

Toets om in het geheugen te komen
toets om door het geheugen te lopen in stappen van -3aar (tot max.-24aar)
toets om de mode te verlaten of wacht 10 seconden.

Alarm mode:

Bij diverse waardes die het weerstation aangeeft kan een maximale of minimale waarde alarm worden ingesteld. Overschrijdt een van de waarde deze ingestelde norm dan za er een pieptoon klinken. Door te drukken op een willekeurige toets za de pieptoon stoppen. De overschreden waarde za nu blijven knipperen, totdat de gemeten waarde waaruit de alarmfase komt. De ingesteld alarmtijd (wekker), geeft bezelfde waarde bij maximale en minimale waarde.

Maximale alarm waards können worden toegepast op de volgende meetwaarden:

Maximale luchtvochtigheid binnen
- Maximale temperatuur binnen
Maximale luchtvochtigheid buiten
Maximale temperatuur buiten
Maximale gevoelstemperatuur
Maximale dauwtemperatuur
Maximale luchtdruk
- Maximale wind snelheid
Maximale windstoot
Maximale neerslag per uuur
Maximale neerslag per 24研究成果

Minimale alarm waardes können worden toegepast op de volgende meetwaarden:

• Minimale luchtvochtigkeit binnen
• Minimale temperatuur binnen
• Minimale luchtvochtigheid buiten
• Minimale temperatuur buiten
• Minimale gevoelstemperatuur
• Minimale dauwtemperatuur
• Minimale luchtdruk

Weergeven van de min/max. alarm waarde:

• Toets voor de weergaven van alle maximale alarm waardes of toets 2 × voor de weergave van alle minimale alarm waardes (als er geen alarm waarde is ingegeven za het item (-) of (-) weergeven)
  toets HSTOTOM om de mode te verlaten of wacht 10 seconden.

Instellen van de min/max. alarm waarde:

• Toets voor de weergave van alle maximal alarm waardes of toets 2 × 10 voor de weergave van alle minimale alarm waardes
  toets om maar het juiste item te gaan. Het gekozen item gaat nu knipperen
  toets om de waarde te verhogen en toets om de waarde te verlagen.
  toets om het alarm te activeren of deactiveren
  toets om de mode te verlaten of wacht 10 seconden.

Alarm activeren / deactiveren.

Tijdens het instellen van een minimale of maximale alarm waarde kan het alarm worden geactiveerd en of gedeactiveerd.

Toets tijdens het instellen van het alarm. Tijdens het activeren verschijnt een bel icoon in het display. Bij het deactiveren verdwijnt het bel icoon.

Minimale cq. Maximale waarde weergeven:

Bij diverse meetgegevens worden de maximale en minimale waarde bewaard. Deze zichn na te zien via de min/max. knop. Per item is deze waarde te resetten.

Zo kunt u bv. iedere dag de minimale NIGHT temperatuur bijhouden. En bv. per week de maximale dag temperatuur. Tijdens het weergeven van de maximale of minimale weergave per item worden ook het tijdstip van de meeting weergegeven.

Maximale luchtvochtigheid binnen
Maximale temperatuur binnen
Maximale luchtvochtigheid buiten
Maximale temperatuur buiten
- Maximale gevoeltemperatuur buiten
Maximale dauwtemperatuur buiten
Maximale luchtdruk
Maximale windsnelheid
Maximale windstoot
- Maximale neerslag per uur
Maximale neerslag per 24周岁
- Maximale neerslag per week
- Maximale neerslag per maand

De volgende minimale waardes können worden gerest:

• Minimale luchtvochtigkeit binnen
• Minimale temperatuur binnen
• Minimale luchtvochtigheid buiten
• Minimale temperatuur buiten
• Minimale gevoelstemperatuur buiten
• Minimale dauwtemperatuur buiten
• Minimale luchtdruk

Weergeven van de min/max. waarde:

• Toets voor de weergave van alle maximale waardes of toets 2 × voor de weergave van alle minimale waardes
  toets tijdens alle maximale minimale waardes

om de maximale of minimale waardes per item te bekijken.

toets om de mode te verlaten of wacht 10 seconden.

Resetten van de min/max. waarde:

• Toets voor de weergave van de maximale waardes of toets 2 × voor de weergave van de minimale waardes
  toets om maar het juiste item te gaan
  toets om het gekozen item te resetten
  toets om de mode te verlaten of wacht 10 seconden.

Als de ontvangst van de zend-unit, na gruimeijd goed te hebben gefunctioneerd, weg maar vallen of geheel weg valt, verrang dan de batterijen voor neue. In de meeste gezallen za de binnen-unit na eenaar uur de zend-unit wee zien en de meetgegevens tonen. Als er geen contacteer tot stand komt tussen de zend en binnen unit, herhaal dan de aanmeld procedure (zie blz. 3)

WEERSVOORSPELLING

Aan de hand van de weergegeven icoontjes op het display worden een weersvoorspelling getoond.

De basis icoontjes zijn als volgt.

Zonnig

lichtbewolkt

bewolkt

regen

Met pijltjes worden aangegeven hoe de verandering in het weeer za verlopen. De pijltjes konnen lopen van links maar rechts, maar ook van rechts waar links. bv.

Toenemende luchtdruk resulteert in een voorspelling van beter wee.

Toenemende luchtdruk resulteert in een voorspelling van beter wee.

Afnemende luchtdruk resulteert in een voorspelling van slechter wee.

Knipperen:

Bij weersverandering gaan de pijltjes knipperen. Als de luchtdruk zich stabiliseert en minimaal 3 uur stabel is stopt het knipperen om aan te gehen dat de luchtdruk stabel is.

Als alle icoontjes knipperen dan daalt de luchtdruk extreem snel en geeft dan storm aan. (zie ook Druk wijzigingsdrempel bij storm)

PLAATSINGS TIPS

• De binnen-unit Niet in direct zonlicht plaatsen en verwijderd houden van warmte uitstralende objecten. (lampen, verwarmingen, e.d.)
• Voor een goede ontvangst van de radiogestuurde tijdsignalen, de zend-unit Niet naast große metalen oppervlakken of zware elektrische apparatenplaatsen
• Afhankelijk van de locale omstandigheden zal het bereik:tussen de zend-unit en binnen-unit variieren. controllerer voordat u de buiten-unit vast monteert of de verbinding tussen zend-unit en binnen-unit blijft bestaan. Monteer daarna de buiten-unit goed vast.
• De afstand:tussen binnen en buiten unit mag nicht.
  meer dan 50 meter bedragen.

SPECIFICATIONS

Binnen-unit:

meetbereik binnentemperatuur:

$$ \begin{array}{l} 0 ^ {\circ} \mathrm {C} \sim + 6 0 ^ {\circ} \mathrm {C} (3 2 ^ {\circ} \mathrm {F} \sim 1 4 0 ^ {\circ} \mathrm {F}) \ \text {r e s o l u t i e :} \quad 0. 1 ^ {\circ} \ \end{array} $$

meetbereik luchtvochtigheid:

$$ \begin{array}{l} 10 \% \sim 99 \% \text{relatieve vochtigheid} \ \text{resolutie:} 1 \% \ \end{array} $$

meetbereik luchtdruk

$$ \begin{array}{l} 3 0 0 \mathrm {h P a} \sim 1 1 0 0 \mathrm {h P a} \ \text {r e s o l u t i e :} 0, 1 \mathrm {h P a} \ \text {n a u w k e u r i g h e d :} 1, 5 \mathrm {h P a} \ \end{array} $$

Alarm tijd:

$$ 1 2 0 \text {s e c o n d e n} $$

Voeding:

$$ 3 \times 1, 5 V \text {b a t t e r i j , f o r m a a t A A , a l k a l i n e} $$

Buiten-unit:

meetbereik buitentemperatuar:

$$ \begin{array}{l} - 4 0 ^ {\circ} \mathrm {C} \sim + 6 5 ^ {\circ} \mathrm {C} (- 4 0 ^ {\circ} \mathrm {F} \sim 1 4 9 ^ {\circ} \mathrm {F}) \ \text {r e s o l u t i e :} 0. 1 ^ {\circ} \ b u i t e n b e r e i k \quad O F L ^ {\prime} \ \end{array} $$

meetbereik luchtvochtigheid:

$$ \begin{array}{l} 10 \% \sim 99 \% \text{relatieve vochtigheid} \ \text{resolutie:} 1 \% \ \end{array} $$

neerslag volume:

$$ \begin{array}{l} 0 - 9 9 9 9 m m \ b u i t e n b e r e i k \quad O F L \ \end{array} $$

$$ \begin{array}{l} \text {r e s o l u t i e : 0 , 1 m m a l s n e e r s l a g v o l u m e < 1 0 0 0 m m} \ 1 \quad \text {m m a l s n e e r s l a g v o l u m e > 1 0 0 0 m m} \end{array} $$

wind snelheid:

$$ \begin{array}{l} 0 \sim 1 8 0 k m / h \ b u i t e n b e r e i k \quad O F L \ \end{array} $$

Meet interval zend-unit:

$$ 4 8 \quad s e c o n d e n $$

Voeding:

$$ 2 \times 1, 5 V \text {b a t t e r i j , f o r m a t A A , a l k a l i n e} $$

Zendfrequentie:

$$ 8 6 8 M H z $$

Reikwijdte:

$$ \pm 4 0 \mathrm {m e t e r} $$

RESET / SYSTEEM STORING

Indien u het overzicht tot de instellenen kwijt bent of de ACH-2010 een möglichke storing vertoont, kan het raadzaam zijn de binnen- en buiten unit te resetten.

• Verwijder de batterijen van de binnen- en van de zend-unit. Wacht minimaal 10 seconden. Plaats daarna de batterijen terug of verrang deze voor nieuwe batterijen

zie cervolgens INSTALLATIE op blz. 3
Is hiermee de storing nog nicht verholpen, neem dan contact op met de Alecto servicedienst

8 op telefooonummer [phone]

GARANTIEBEWIJS

Naam:
Adres:
Postcode:
Plaats:
Telefoon:

Bewaar hier uw kassa- of aan koopbon

Op de Alecto ACH-2010 heeft u een garantie van 24 MAANDEN na aankoop datum. Wij garanderen gedurende dieperiode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijk beoordeling van de importeur.

HOETHEHANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiks-aanwijzing of de website van Alecto. Geven deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van dit weerstation.

Bij een defectkest u het weerstation,voorzien van eenduidelijke klachtomschrijving en een gedateerde aankoopbon bij uw leverancier inleveren.Deze zal voor spoedige reparatie, resp. verzendingaar de importeur zorgdragen.

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van Niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikkseminslag en natururrampen. Bij onbevoegde wijzigingen en/of reparatives door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat Niet vergezeld is van dit garantiebewijs en de aankoopbon.

ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, isuitgesloten.

INSTALLATION

Bouwbeschrijving Description de construction

INSTALLEREN BUITEN-UNIT INSTALLATION UNITE EXTERIEURE

①

(2)

(4)

(5)

Service Help

Alecto

Azielaan 12

's-Hertogenbosch
