GEBRUIKSAANWIJZING WSD19 ALECTO

GEBRUIKSAANWIJZING MODE D'EMPLOI

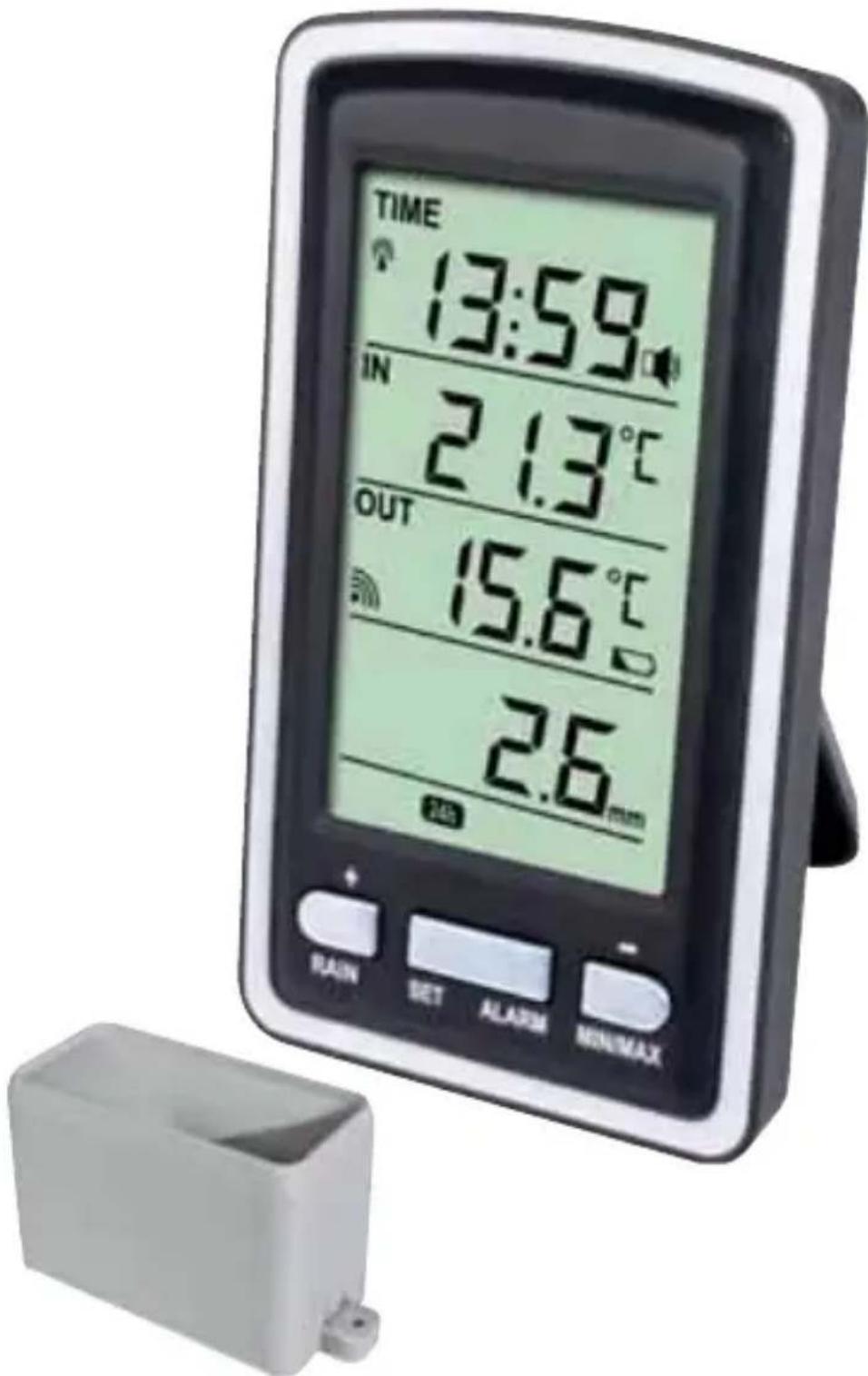

Thermometer met klok en draadloze regenunit met thermosensor

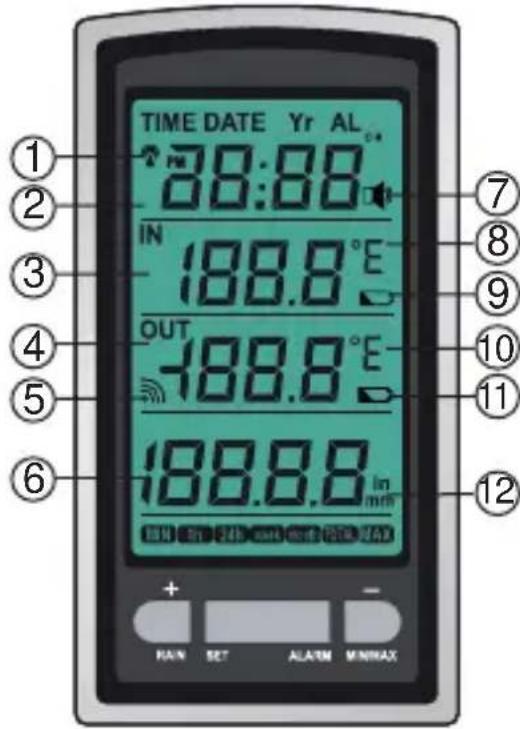

1. DCF-ontvangst icoon
2. tijd en datum
3. binnen temperatuur
4. buiten temperatuur
5. regenunit ontvangst icoon

6. hoeveelheid regen

7. wekker alarmicoon

8. temperatuur weergave in °C of °F
9. lege batterij indicatie
10. temperatuur weergave in °C of °F
11. lege batterij indicatie
12. neerslag weergave (mm of inch)

1. regenmeter met geïntegreerde thermometer

INSTALLATIE

De regenunit kan buiten op een open plaats op een horizontaal object, bv de bovenkant van een muurtje, balk of plank worden geschroefd. Het regenbakje dient wel stevig te staan zodat de wind geen invloed heeft.

Advies, meldt de regenunit eerst aan op de binnenunit en plaats deze dan pas op zijn vaste plaats buiten. De regenunit registreerd de hoeveelheid regen en meet de buitentemperatuur. Omdat de temperatuursensor in het plastic kastje is geplaatst kan het voorkomen dat als het bakje in de volle zon staat de temperatuur hoger wordt aangegeven dan daadwerkelijk het geval is.

Installatie batterijen regenunit:

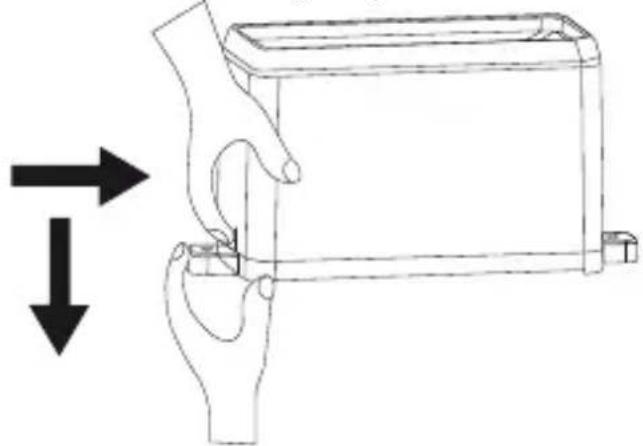

Verwijder de bovenbak van de grondplaat.

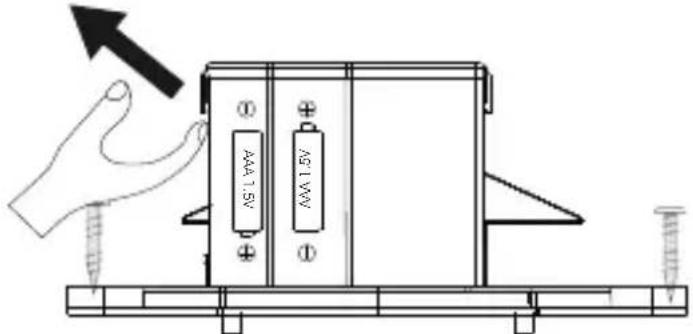

Als het kapje is verwijderd kan de batterijdeksel worden verwijderd.

AAA 1.5V 45kW ① ②

Plaats de batterijen 2 x AAA 1.5V Alkaline in het batterijvak. Let hierbij op de polariteit.

Plaats de deksel weer terug.

Omdat de regenunit en binnenunit werken met een unieke code dient de binnenunit na het plaatsen van de batterijen in de buitenunit zo snel mogelijk te worden voorzien van spanning. De code wordt binnen de eerste 10 minuten gesynchroniseerd.

Binnenunit:

Plaats 2 alkaline batterijen type AA 1,5 volt met de juiste polariteit in het batterijvak van de binnenunit. Na het plaatsen zal de binnenunit een pieptoon geven. De eerste 70 seconden kijkt de binnenunit naar het DCF klok signaal vanuit Frankfurt voor de juiste tijd.

De binnenunit heeft een ingebouwde DCF ontvanger. Met deze ontvanger wordt het DCF klok signaal uit Frankfurt ontvangen. Dit signaal zorgt ervoor dat de klok zeer nauwkeurig de tijd aangeeft. Voorwaarde is dat het signaal goed wordt ontvangen. De DCF ontvanger is in de binnenunit geplaatst. De DCF tijd wordt elke dag om 2:00 uur, 8:00 uur, 14:00uur en 20:00 uur gesynchroniseerd met het signaal uit Frankfurt. Als dit goed is gelukt

verschijnt het icoon

Het kan enkele uren duren voordat het tijdsignaal is ontvangen. Bij geen ontvangst kan eventueel de binnenunit worden verdraait totdat het DCF signaal beter wordt ontvangen.

Na het plaatsen van de batterijen in de binnenunit zal geprobeerd worden contact te krijgen met de regenunit voor de synchronisatie. Als dit succesvol is verlopen verschijnt de buitentemperatuur en de hoeveelheid regen (nor-

maal 0). Tijdens ontvangst verschijnt het icoontje

Het is raadzaam de eerste 10 minuten geen toets in te drukken in verband met deze synchronisatie.

Is de buitentemperatuur na 10 minuten niet verschenen dan de aanmeld procedure herhalen.

Als de DCF tijd niet snel genoeg verschijnt dan kunt u met de hand de tijd alvast instellen (zie instellen).

LET OP: tijdens de aanmeld procedure geen toetsen indrukken.

WEERGAVEN

Algemeen:

De actuele temperatuur worden pas correct weergegeven nadat zowel de binnen- als de buitenunit gedurende enkele uren hebben aangestaan en niet zijn verplaatst.

INSTELLEN BINNENUNIT

Tijd en datum:

De WSD-19 heeft een ingebouwde DCF ontvanger. Met deze ontvanger wordt het DCF klok signaal uit Frankfurt ontvangen.

De tijd is ook handmatig te programmeren. Op het moment dat de DCF tijd is ontvangen wordt deze automatisch door de binnenunit overgenomen.

• Druk toets "SET" en houd deze 3 seconden vast totdat tijdzone gaat knipperen. Als u in een andere tijdzone zit dan de DCF klok kunt u die hier aanpassen. Als het dus een uur later is dan de DCF tijd, zet de tijdzone dan op +1.
• Druk toets “+” of “-” om de tijdzone te wijzigen.
• Druk toets "SET" om door te gaan naar de volgende instelling.
  • 24 uur of 12 uur notatie.
• Druk toets “+” of “-” om te wisselen tussen 24 uur en 12 uur notatie.
• Druk toets "SET" om de uren in te stellen.
• Druk toets "+" of "-" om het juiste uur in te stellen.
• Druk toets "SET" om de minuten in te stellen.
• Druk toets “+” of “-” om het juiste minuten in te stellen.
• Druk toets "SET" om het jaartal in te stellen.
• Druk toets “+” of “-” om het juiste jaartal in te stellen.
• Druk toets "SET" om het jaartal in te stellen.
• Druk toets “+” of “-” om het juiste jaartal in te stellen.
• Druk toets "SET" om de volgorde maand-datum of datum-maand in te stellen.
• Druk toets “+” of “-” om de volgorde in te stellen.
• Druk toets "SET" om de maand in te stellen.
• Druk toets “+” of “-” om juiste maand in te stellen.
• Druk toets "SET" om de datum in te stellen.
• Druk toets "+" of "-" om juiste datum in te stellen.
• Druk toets "SET" om de temperatuurweergave in °C of °F in te stellen.
• Druk toets “+” of “-” om te kiezen voor °C of °F.
• Druk toets "SET" om regen notatie mm of inch in te stellen.
• Druk toets “+” of “-” om te kiezen voor mm of inch.
• Druk toets "SET" om uit de programma modus te gaan of druk 10 seconden geen toets in.

Door de toets “+” of “-” langer dan 3 seconden in te drukken zullen de waarden met grotere stappen wijzigen.

Neerslag hoeveelheid:

De hoeveelheid gevallen regen wordt weergegeven op display van het weerstation. Dit kan ingesteld worden per mm of per inch (zie instellen binnenunit). De inch waarde wordt voornamelijk gebruikt in Engelstalige gebieden.

De neerslag hoeveelheid kan per tijdseenheid worden weergegeven.

1 uur, 24 uur, week, maand of alles totaal.

- Druk toets "RAIN" om te wisselen tussen bovenstaande tijdseenheden.

Om deze waarde te resetten ga dan op de desbetreffende waarde staan.

- Druk toets "RAIN" nu voor minimaal 2 seconden in totdat de waarde is gewist.

Om alle neerslagwaarden te wissen ga naar "TOTAL" en wis de gegevens.

Weergeven van de minimale en maximale waarde:

Voor de temperatuurwaarde kan de minimale of maximale gemeten waarde worden weergegeven.

Voor de hoeveelheid neerslag kan de maximale waarde per tijdseenheid uur en dag worden getoond.

• Druk toets "MIN/MAX", de hoogst gemeten binnentemperatuur wordt weergegeven.
• Druk toets "MIN/MAX" nogmaals, de laagst gemeten binnentemperatuur wordt weergegeven.
• Druk toets "MIN/MAX", de hoogst gemeten buitentemperatuur wordt weergegeven.
• Druk toets "MIN/MAX" nogmaals, de laagst gemeten buitentemperatuur wordt weergegeven.
• Druk toets "MIN/MAX" nogmaals, de maximaal gevallen neerslag in een uur wordt weergegeven.
• Druk toets "MIN/MAX" nogmaals, de maximaal gevallen neerslag in een dag wordt weergegeven.
• Druk toets "MIN/MAX" nogmaals, om de max/min weergave te verlaten of druk 10 seconden geen toets in.

Minimale en maximale waarden wissen:

Ga met toets "MIN/MAX" naar de gegevens die u wilt wissen.

Druk nu toets "MIN/MAX" voor minimaal 2 seconden totdat de waarde terug springt naar de actuele waarde. De minimale of maximale waarde van betreffende item is nu gereset.

Wekker of Alarm instellen en activeren.

Op de WSD-19 zit een wekker. Na het instellen kan 1 wektijd worden geactiveerd. Op desbetreffende tijd zal het alarm afgaan.

• Druk toets "ALARM" en houdt deze minimaal 3 seconden in totdat de alarmtijd uren gaat knipperen.
• Druk toets "+" of "-" om het juiste uur in te stellen.
• Druk toets "ALARM" om de minuten in te stellen.
• Druk toets “+” of “-” om het juiste minuten in te stellen.
• Druk toets "ALARM" om uit de programma modus te gaan of wacht 10 seconden.

Het icoon alarm actief "s" nu verschenen.

Tijdens het instellen van het alarm wordt deze functie meteen geactiveerd.

Om het alarm te deactiveren druk toets "Alarm".

Om het alarm te activeren druk toets "Alarm".

Als het alarm signaal afgaat zal deze de eerste 30 seconden een piepsignaal genereren van 1 pieptoon. De volgende 30 seconden een piepsignaal van 2 pieptonen. De volgende 30 seconden 3 pieptonen. De laatste 30 seconden continu pieptonen. Na deze 2 minuten zal het alarm signaal stoppen en is de wekker ingesteld voor de volgende wek tijd over 24 uur.

Druk op een willekeurige toets om het alarm eerder te laten stoppen.

PLAATSINGS TIPS

• De binnenunit niet in direct zonlicht plaatsen en verwijderd houden van warmte uitstralende objecten. (lampen, verwarmingen, e.d.)
• Voor een goede ontvangst van de radiogestuurde tijdsignalen, de zend-unit niet naast grote metalen oppervlakken of zware elektrische apparaten plaatsen
• Afhankelijk van de locale omstandigheden zal het bereik tussen de regenunit en binnenunit variëren. Controleer voordat u de regenunit vast monteert of de verbinding tussen regenunit en binnenunit blijft bestaan. Monteer daarna de regenunit goed vast.
• De afstand tussen binnen- en regen unit mag niet meer dan 50 meter bedragen.

SPECIFICATIES

Binnenunit:

meetbereik binnentemperatuur:

-9,9°C \~ +80°C

resolutie: 0.1°C

alarm tijd:

maximaal 120 seconden

Regenunit:

bereik in open veld:

maximaal 100 meter

zend frequentie:

433,9MHz ±250KHz

meetbereik buitentemperatuur:

-40°C \~ +65°C

resolutie: 0.1°C

neerslag volume:

0 - 19,999mm

meet interval regenunit:

48 seconden

waterproof gradatie:

IPX3

stroomverbruik:

15mA (tijdens zenden), 10μA (standby)

Voeding:

binnenunit

2x 1,5V LR6 batterij, formaat AA, alkaline

regenunit

2 x 1,5V LR03 batterij, formaat AAA, alkaline

batterij gebruik:

Minimaal 12 maanden voor binnen- en regen unit

RESET / SYSTEEM STORING

Indien u het overzicht tot de instellingen kwijt bent of de WSD-19 een mogelijke storing vertoont, kan het raadzaam zijn de binnen- en regen unit te resetten.

- Verwijder de batterijen van de binnen- en van de regen unit. Wacht minimaal 10 seconden. Plaats daarna de batterijen terug of vervang deze voor nieuwe batterijen. zie vervolgens INSTALLATIE. Is hiermee de storing nog niet verholpen, neem dan contact op met de Alecto servicedienst op telefoonnummer [phone]

ONDERHOUD

Reinig de binnenunit regelmatig met een licht vochtige doek.

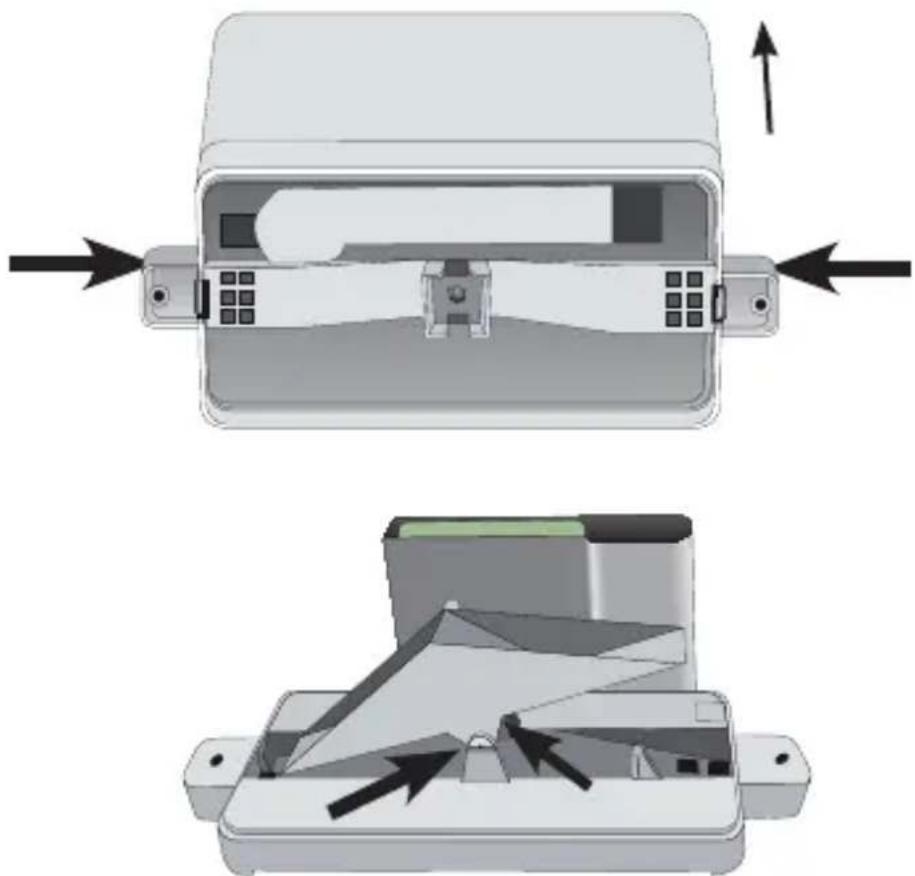

Reinig de regenmeter aan de buitenzijde met een licht vochtige doek. Zorg dat alle gaatjes aan de buitenzijde (boven en onder) goed open zijn. Zorg dat de oppervlakte van het regen opvangbakje goed schoon is. Open de regenunit door aan de zijkant het kapje iets in te drukken en naar boven te trekken.

Reinig de binnenkant van de regenmeter op aanslag, vuil en insekten. Zorg dat het asje van het wipje goed schoon is zodat het wipje zonder wijving kan bewegen. Plaat na het reinigen het kapje terug op de regenmeter.

GARANTIEBEWIJS

Naam:

Adres:

Postcode:

Plaats:

Telefoon:

Bewaar hier uw

kassa- of aan koopbon

Op de Alecto WSD-19 heeft u een garantie van

24 MAANDEN na aankoop datum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing of de website van Alecto. Geven deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van dit weerstation Bij een defect kunt u het weerstation, voorzien van een duidelijke klachtomschrijving en een gedateerde aankoopbon bij uw leverancier inleveren. Deze zal voor spoedige reparatie, resp. verzending naar de importeur zorg dragen.

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon.

Iedere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.

Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon.
