Producttype	Absorptiekoelkast
Merk	Dometic
Model	RMD 8505
Totale capaciteit	160 liter
Vriezercapaciteit	30 liter
Gewicht	40 kg
Voeding elektrisch	230 V~ / 50 Hz en 12 V=
Gasvoeding	Vloeibaar gas (propaan/butaan)
Stroomverbruik (230 V~)	190 W (standaard groep)
Stroomverbruik (12 V=)	170 W
Gasverbruik	380 g/24 u
Klimaatklasse	SN
Werkingsmodus	Automatisch, wisselstroom, gelijkstroom, gas
Koelmiddel	Ammoniak (absorptiecircuit)
Instelbare temperatuur	5 niveaus (1 balk = laag, 5 balken = hoog)
Ontdooiing	Handmatig (bij ijsvorming van ongeveer 3 mm)
Binnenverlichting	Ja (vervanging door service)
Gasbeveiliging	Automatische vlambeveiliging
Kinderveiligheid	Beschermroosters in het compartiment
Reiniging van de brander	Aanbevolen ten minste eenmaal per jaar
Optionele batterijen	8 x AA 1,5 V (voor autonoom gasbedrijf)
Inbegrepen accessoires	IJsblokjesmaker, gebruikershandleiding

Veelgestelde vragen - RMD 8505 DOMETIC

Hoe zet ik de koelkast voor de eerste keer aan?

Zorg ervoor dat de gasvoorziening is geopend (voor gasmodus). Houd de toets AAN/UIT twee seconden ingedrukt. De koelkast start met het laatst gekozen energietype. U kunt vervolgens de gewenste modus (wisselstroom, gelijkstroom of gas) selecteren door op de corresponderende toets te drukken.

Wat is de capaciteit van de koelkast RMD 8505?

De totale capaciteit is 160 liter, waarvan 30 liter voor het vriesvak. De koelkast is ontworpen om voedsel te bewaren en ijsblokjes te maken, maar niet om vers voedsel in te vriezen.

Hoe stel ik de temperatuur in?

Gebruik de toets temperatuurinstelling (symbool 📄). De weergave toont 1 tot 5 balken. Eén balk = laagste vermogen, vijf balken = hoogste vermogen. Voor een omgevingstemperatuur van +15°C tot +25°C kiest u de middelste stand (drie balken).

Wat te doen als de koelkast niet genoeg koelt?

Controleer eerst de volgende punten: zijn de ventilatieroosters vrij? Sluit de deur goed? Is de afdichting in goede staat? Staat de temperatuurinstelling laag genoeg? Als de verdamper is bevroren, ontdooi het apparaat. Bij hoge omgevingstemperatuur verwijdert u tijdelijk de ventilatieroosters om de ventilatie te verbeteren.

Hoe reinig ik de gasbrander?

Sluit eerst de gaskraan en laat de brander afkoelen. Demonteer het buitenste ventilatierooster en, afhankelijk van de koelgroep, verwijder het waterbakje en de branderkap. Gebruik een zachte borstel om vuil van de branderslang te verwijderen en blaas vervolgens met perslucht. Plaats de kap terug en zorg dat deze vastklikt.

Het rode lampje knippert en er klinkt een geluidssignaal, wat te doen?

Dit duidt op een storing. Als de toetsen wisselstroom en gas samen knipperen, is het wisselstroomverwarmingselement of de koelgroep defect. Als gelijkstroom en gas knipperen, is het probleem met de gelijkstroom. Neem in elk geval contact op met een erkende service. Bij een gasstoring drukt u op de resettoets nadat u de gastoevoer hebt hersteld.

Kan ik de koelkast op gas gebruiken tijdens het rijden?

Nee, het is verboden de koelkast op gas te laten werken tijdens het transport van het voertuig (camper of caravan) of op tankstations. Gebruik tijdens het rijden de gelijkstroommodus (12 V) en zorg dat de motor draait en de accu voldoende is opgeladen.

Hoe vervang ik het deurpaneel?

Het deurpaneel kan worden vervangen. Voor een plaat met lijst trekt u voorzichtig de deurplint, verwijdert u het oude paneel door het naar boven te duwen en plaatst u het nieuwe paneel van boven en onderen. Plaats de plint terug totdat deze vastklikt. Voor een plaat zonder lijst gaat u op dezelfde manier te werk door het paneel in de groeven te schuiven.

Hoe activeer ik de frame-verwarming van de vriezer?

Druk op de toets frame-verwarming om de duur in te stellen: een keer drukken = 2 uur, twee keer = 5 uur, drie keer = continu, vier keer = uit. Let op: de frame-verwarming is permanent ingeschakeld in wisselstroommodus en in automatische modus. Vermijd gebruik in gasmodus om de accu niet te ontladen.

Wat is het stroom- en gasverbruik van de RMD 8505?

Op wisselstroom 230 V~ is het opgenomen vermogen 190 W (standaard groep) of 250 W (hoog vermogen). Op 12 V= is het 170 W. Het gasverbruik is 380 g/24 u (standaard) of 420 g/24 u (hoog vermogen). De exacte waarden staan op het typeplaatje.

GEBRUIKSAANWIJZING RMD 8505 DOMETIC

Gebruiksaanwijzing....101

1 2 3 4 5 6 7 8

2 1 TYPE C 40/110 CLIMATE CLASS SKU MLCPROD. NOERONDO. BRUTTOINHALT TOTAL CAP. VOLUME BRUT VERDAMPFERFACH FREEZER COMP. VOLUME COMPT BT NUTZINHALT USEFUL CAP. VOLUME NET MADE IN GERMANY 00094200762 2 3 4 5 6

3 1 2 3 4 5 6 7 8 9 10

4

6 2. 1.

Lees deze handleiding voor de ingebruikneming zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

Inhoudsopgave

1 Verklaring van de symbolen ....102
2 Veiligheidsinstructies .....102
3 Omvang van de levering ....106
4 Toebehoren....106
5 Reglementair gebruik....107
6 Technische beschrijving .....107
7 Koelkast bedienen ....109
8 Reiniging en onderhoud....120
9 Onderhoud....120
10 Storingen verhelpen....122
11 Garantie....125
12 Afvoer 125
13 Technische gegevens....126

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

2 Veiligheidsinstructies

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

• beschadiging van het product door mechanische invloeden en overspanningen
• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreven toepassingen

2.1 Algemene veiligheid

WAARSCHUWING!

• Open het absorptieaggregaat nooit. Het staat onder hoge druk en kan letsel veroorzaken, als het wordt geopend.
• Als de koelkast zichtbaar is beschadigd, mag hij niet in gebruik worden genomen.
• Als de aansluitkabel van deze koelkasten wordt beschadigd, moet deze om gevaar uit te sluiten worden vervangen door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon.
• Reparaties aan deze koelkast mogen uitsluitend door vakmonteurs worden uitgevoerd. Door verkeerde reparaties kunnen ernstige geva- ren resp. beschadigingen aan de koelkast ontstaan.
• Deze koelkast mag door kinderen vanaf 8 jaar en ouder evenals door personen met verminderd fysiek, zintuiglijk of geestelijk vermogen of met gebrek aan ervaring en kennis worden gebruikt, mits zij worden begeleid of hun is uitgelegd hoe ze de koelkast veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt.
• Reiniging en gebruikeronderhoud mogen niet door kinderen zonder begeleiding worden uitgevoerd.
• Er moet op worden gelet dat kinderen niet met de koelkast spelen.
• Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar drijfgas, in de koelkast.

VOORZICHTIG!

• Beknellingsgevaar! Grijp niet in de scharnier.
• Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.

LET OP!

• Open in geen geval het koelcircuit.
• Het koudemiddel in het koelcircuit is licht ontvlambaar. Bij een beschadiging van het koelcircuit (ammoniakgeur):

– Schakel de koelkast uit.
– Vermijd open vuur en ontstekingsvonken.
- Ventileer de ruimte goed.

• Vergelijk de spanning op het typeplaatje met de aanwezige energie- voorziening.
• De koelkast is niet geschikt voor de opslag van bijtende of oplosmiddelhoudende stoffen.
• Houd de condenswateropening altijd schoon.
• Gebruik voor de voertuigreiniging rond het ventilatierooster geen hogedrukreiniger.
• Trek de stekker nooit aan de aansluitkabel uit het stopcontact.
• De verlichting van de koelkast mag alleen door de klantenservice worden vervangen.
• De koelkast mag niet aan regen worden blootgesteld.

2.2 Veiligheid bij het gebruik

VOORZICHTIG!

• Sluit de koelkastdeur voor rijbegin.
• Het koelkastaggregaat aan de achterzijde van de koelkast wordt tijdens gebruik zeer heet. Ga voorzichtig om met hittegeleidende delen van uitgenomen ventilatieroosters.
• Bewaar zware voorwerpen zoals flessen of conserven uitsluitend in de koelkastdeur, in het groentevak of op het onderste draagrooster.

LET OP!

Gebruik geen elektrische toestellen in de koelkast, behalve als deze elektrische toestellen daarvoor door de fabrikant worden aanbevolen.

• Oververhittingsgevaar!

Let er altijd op dat de warmte die bij het gebruik ontstaat goed afgevoerd kan worden. Zorg ervoor dat de koelkast op voldoende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.

• Let erop dat de ventilatieopeningen niet worden afgedekt.
• Vul het binnenreservoir niet met vloeistoffen of ijs.
• Bescherm de koelkast en de kabels tegen hitte en vocht.
• Let erop, dat de spijzen de wanden van de koelruimte niet aanraken.

2.3 Veiligheid tijdens bedrijf met gelijkstroom

LET OP!

Kies uitsluitend voor het gebruik met gelijkstroom (gebruik op batterijen) als de voertuigmotor draait en de dynamo voldoende spanning levert of als u een accumonitor gebruikt.

2.4 Veiligheid tijdens bedrijf met wisselstroom

LET OP!

• Vergelijk de spanning op het typeplaatje met de aanwezige energie- voorziening.
• Sluit de koelkast uitsluitend met de bijbehorende aansluitkabel aan op het wisselstroomnet.
• Trek de stekker nooit aan de aansluitkabel uit het stopcontact.

2.5 Veiligheid tijdens bedrijf met gas

WAARSCHUWING!

• De koelkast mag uitsluitend met de op het typeplaatje aangegeven druk worden gebruikt. Gebruik alleen vast ingestelde drukregelaars die voldoen aan de nationale voorschriften (in Europa EN 12864).
• Bewaar de flessen met vloeibaar gas nooit op niet-geventileerde plaatsen of onder grondniveau (trechtervormige kuilen in de grond).
• bescherm flessen met vloeibaar gas tegen directe zonnestralen. De temperatuur mag niet hoger zijn dan 50 °C.

- Gebruik de koelkast nooit met gas

• o p t a n k s t a t i o n s
• op ponten
• tijdens transport van de caravan of de camper met een transport-of sleepwagen

- De koelkast nooit met open vuur op lekkage controleren.

• Bij gasgeur:

• Sluit de afsluitkraan van de gasverzorging en de flesklep.
• Open alle vensters en verlaat de ruimte.
• Bedien geen elektrische schakelaars.
• Bl u s o p e n v u u r .
• Laat de gasinstallatie door een vakbedrijf controleren.

LET OP!

Gebruik uitsluitend propaan- of butaangas (geen aardgas).

3 Omvang van de levering

• Koelkast
- Bakje voor ijsblokjes
- Gebruiksaanwijzing
• Montagehandleiding (optioneel)

4 T o e b e h o r

Als toebehoren verkrijgbaar (niet inbegrepen in de omvang van de levering):

Omschrijving

Winterafdekking voor het ventilatierooster

Eierhouder

Reinigingsborstel voor de reiniging van de brander

Ventilator-set

Al het toebehoren is verkrijgbaar via de vakhandel. Neem bij vragen direct contact op met uw vakhandel of uw servicepartner.

5 R e g l e m e n

De koelkast is ontworpen voor inbouw in caravans of campers. Ze zijn uitsluitend geschikt voor het koelen, diepvriezen en bewaren van levensmiddelen. De koelkast is niet bedoeld voor de vakkundige opslag van geneesmiddelen.

VOORZICHTIG! Gevaar voor de gezondheid!

Controleer of het koelvermogen van de koelkast voldoet aan de eisen van de levensmiddelen die u wilt koelen.

De koelkast is ontworpen voor gebruik met een gelijkstroomnet en een wisselstroomcontactdoos, en kan met vloeibaar gas (propaan of butaan) worden gebruikt. De koelkast mag niet met aardgas of stadsgas worden gebruikt.

INSTRUCTIE

Voor veilig gebruik van 12-V-verbruikers in caravans tijdens het rijden moet gegarandeerd zijn dat het trekkende voertuig voldoende spanning levert. Bij sommige voertuigen kan het accubeheer van het voertuig ter bescherming van de accu afzonderlijke verbruikers uitschakelen. Informeer u hierover bij de voertuigfabrikant.

6 Technische beschrijving

6.1 Beschrijving

De koelkast is een absorptiekoelkast. De koelkast is ontworpen voor gebruik met drie verschillende energiebronnen. Hij kan met wisselstroom, gelijkstroom of met butaan/propaan worden gebruikt. Voor het gebruik met gelijkstroom kan de voertuigaccu worden gebruikt. De thermostatische regeling zorgt ervoor dat de koelkasttemperatuur gelijk blijft en zo weinig mogelijk energie wordt verbruikt.

De koelkast is uitgerust met een automatische vlambeveiliging die de gastoevoer na 30 seconden automatisch onderbreekt als de vlam uitgaat.

Voor koelkasten RMD8xx1 (toestellen met elektronica) zijn twee optionele batterijvakken in de elektronicabehuizing voor de interne (zelfvoorzienings-) voeding van de elektronica verkrijgbaar.

De koelkasten RMLT8xx5 beschikken over een automatische bedrijfsmodus waarin automatisch de gunstigste aangesloten energiesoort wordt gekozen.

6.2 Bestanddelen

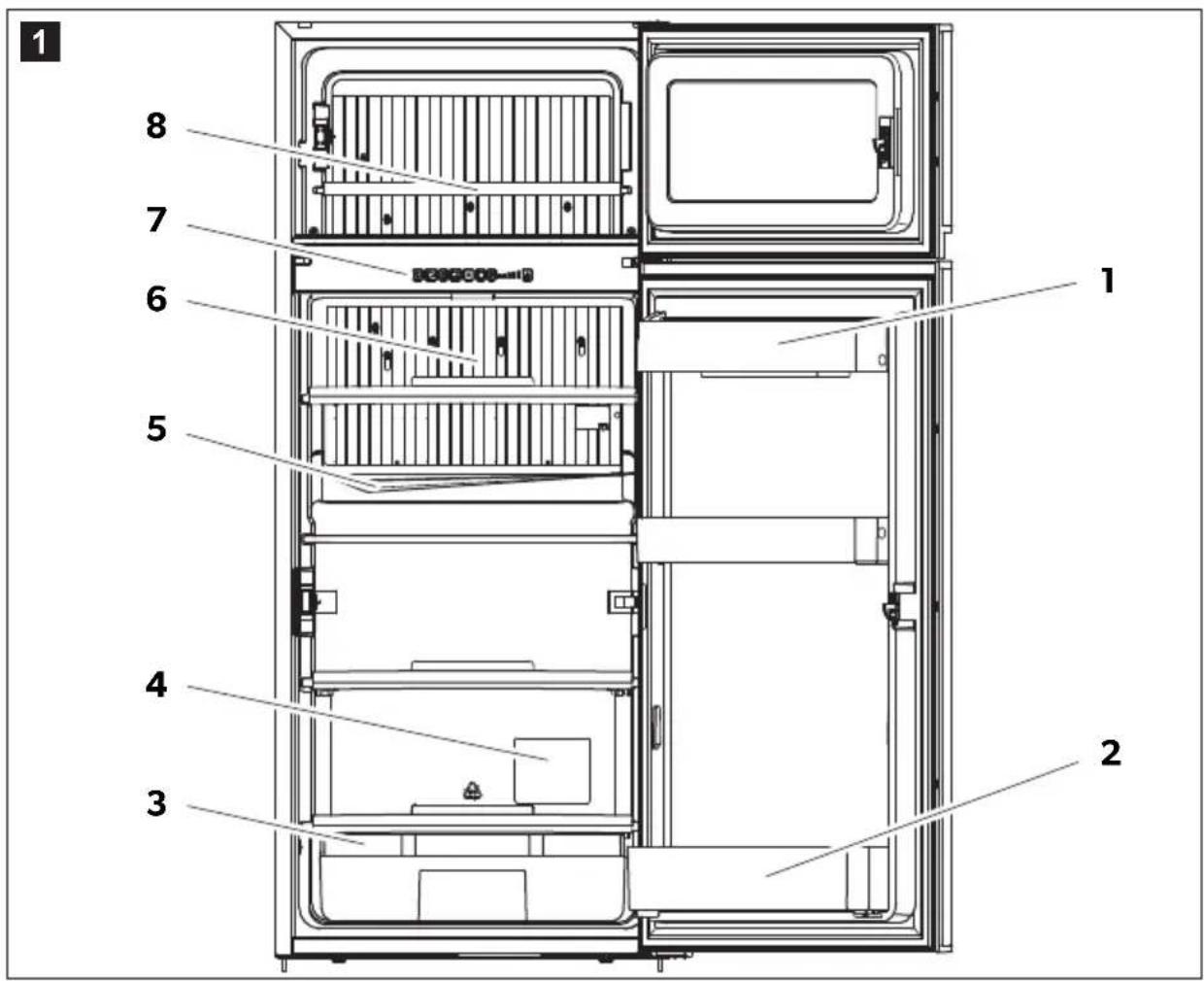

Pos. in afb. 1, pagina 3	Beschrijving
1 Bovenste vak met klep
2 Onderste etagère met fleshouder
3 Groentebak
4 Typeplaatje
5 Dooiwater-afvoergeul
6 Naverdamper voor koelruimte
7 Bedieningselementen
8 Vriesvak

In de koelkast bevindt zich het typeplaatje van de koelkast. Het bevat de modelaanduiding, het productnummer en het serienummer. Deze gegevens heeft u nodig bij alle contacten met de klantenservice of voor het bestellen van reserveonderdelen:

Pos. in afb. 2, pagina 3		Beschrijving
1 Modelnummer
2	P	r	o	d	u
3 Serienummer
4 Elektrische aansluitwaarden
5	G	a	s	d	r
6 Keurmerken/certificaten

6.3 Bedienings- en indicatie-elementen

De bedienings- en weergave-elementen van de koelkast bevinden zich in het tussenstuk tussen het hoofdvak en vriesvak. De koelkast beschikt over de volgende verlichte bedienings- en weergave-elementen:

Pos. in afb. 3, pagina 4	Beschrijving
1 AAN/UIT-schakelaar
2 Gebruik met wisselstroom
3 Gebruik met gas
4 Gebruik met gelijkstroom
5 Automatische modus (alleen RMD8xx5)
6 Bedrijfsduur van de frameverwarming van het vriesvak instellen
7 Temperatuur instellen
8 Temperatuur indicatie
9 Indicator voor storing reset-toets voor gasstoring
10 – Led:brandt rood bij storingen.brandt blauw, als de koelkast in bedrijf is.

Afhankelijk van de zijde van de deuraanslag kan de led links of rechts naast de bedienelementen voorhanden zijn.

Koelkasten voor autark (gas-) bedrijf bevatten twee batterijvakken in de bedieningsstrip die zich links en rechts naast de bedienelementen bevinden (afb. 4, pagina 4).

Tijdens gebruik met apparaatinterne batterijen zijn alle ledweergaves met uitzondering van de 📄-weergave uit. De knippert met een afstand van 15 seconden. Als een toets wordt ingedrukt, gaat aanvullend de 📄-weergave branden.

7 Koelkast bedienen

LET OP!

• Zorg ervoor dat zich alleen voorwerpen of waren in de koelkast bevinden die op de gekozen temperatuur gekoeld mogen worden.
• Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.

INSTRUCTIE

• Voordat u de nieuwe koelkast in gebruik neemt, moet u deze om hygiënische redenen met een vochtige doek van binnen en van buiten reinigen.
• Het koelvermogen kan worden beïnvloed door
• de omgevingstemperatuur (bijv. als het voertuig in de zon staat),
• de hoeveelheid te koelen levensmiddelen,
• het aantal keren dat de deur wordt geopend.
• Bij de eerste ingebruikname van de koelkast kunnen geurtjes ontstaan die na enkele uren vervliegen. Ventileer de ruimtes goed.
• Parkeer het voertuig horizontaal, in het bijzonder bij ingebruikname en bij het vullen van de koelkast voor het begin van de reis.
• Het koelkastaggregaat werkt geruisloos.
• Ongeveer een uur na inschakelen moet het vriesvak van de koelkast koud worden. De koelkast bereikt zijn bedrijfstemperatuur na verloop van enkele uren.
• Accumagementsystemen schakelen de stroomvoorziening naar de koelkast uit, als de motor van het voertuig langer dan 30 minuten uitgeschakeld is. Voor gebruik heeft de koelkast een permanente gelijkstroomvoorziening nodig. Indien uw voertuig over een accumanagementsysteem beschikt, deactiveer het dan.

▶Open de deuren van het hoofdvak en het vriesvak om de bedienelementen te gebruiken.

7.1 Tips voor optimaal gebruik van de koelkast

Als de temperatuursensor in de binnenruimte van de koelkast boven +4 °C stijgt, kan de houdbaarheid van waren die snel bederven niet worden gewaarborgd. Om een optimaal koelvermogen in de koelkast te bereiken de volgende aanwijzingen in acht nemen:

• Leg de waren pas 12 uur na ingebruikname in de koelkast.
• Bescherm de binnenkant van het voertuig tegen te veel warmte (bijv. gordijnen dicht, airco).
• Bescherm de koelkast tegen direct zonlicht (bijv. gordijnen dicht).

- Spanningsschommelingen kunnen het koelvermogen negatief beïnvloeden.

Regelmatig de temperatuur in de koelkast controleren
- bij gebruik met gelijkstroom tijdens het rijden
- bij gebruik met wisselstroom op de plaats van opstelling

7.2 Tips om energie te besparen

• Kies een goed geventileerde en tegen zonnestralen beschermde plaats.
• Laat warme levensmiddelen afkoelen, alvorens deze in de koelkast koel te houden.
• Open de koelkast niet vaker dan nodig.
• Laat de deuren niet langer openstaan dan nodig.
• Ontdooi de koelkast zodra er zich een ijslaag gevormd heeft.
• Vermijd een onnodig lage binnentemperatuur.
• Plaats levensmiddelen zodanig dat de lucht in de koelkast kan circuleren.
• Laat ongeveer 10 mm afstand tussen de koellading en de naverdamper.

7.3 Koelkast inschakelen

▶ Controleer of de gastoevoer is ingeschakeld (alleen bij gebruik van bedrijf op gas).
▶Houd de toets twee seconden lang ingedrukt.
√De koelkast start met de laatst gekozen energiesoort.

Gebruik met wisselstroom

Druk op de toets.

Gebruik met gelijkstroom

INSTRUCTIE

Kies uitsluitend voor het gebruik met gelijkstroom (gebruik op batterijen) als de voertuigmotor draait en de dynamo voldoende spanning levert of als u een accumonitor gebruikt.

▶Druk op de toets .

Zelfvoorzienend bedrijf op gas (optioneel, alleen RMD85x1 en RMD85x5)

Als de voertuiginterne 12 V gelijkstroomvoeding ontbreekt of er een onderbreking van de spanningsvoorziening optreedt tijdens het bedrijf, wisselt de elektronica automatisch naar de toestelinterne accuspanning (indien batterijen zijn ingelegd).

De koelkast kan nu alleen in gasmodus worden gebruikt.

Gebruik met gas

Gebruik de koelkast op tankstations nooit met gas.

INSTRUCTIE

• Bij gebruik met autogas (LPG) moet de brander vaker worden gereinigd (twee tot drie keer per jaar).
• Op een hoogte boven 1000 m kunnen ontstekingsproblemen optreden. Ga over op een andere energiebron.

▶Druk op de toets.
√De brander wordt automatisch ontstoken.

Automatisch bedrijf (alleen RMLT8xx5)

INSTRUCTIE

• Om onbedoeld omschakelen naar gasbedrijf tijdens tanken uit te sluiten, start de automatische modus gasbedrijf pas 15 minuten na uitschakelen van de motor.
• Schakel de koelkast uit of schakel om naar een andere bedrijfsmodus, als de tankstop langer dan 15 minuten duurt.
• Op een hoogte boven 1000 m kunnen vertragingen bij de ontsteking optreden. Ga over op een andere energiebron als de ontsteking niet mogelijk is.

De koelkast kiest in automatische bedrijfsmodus automatisch de gunstigste, beschikbare bedrijfsmodus.

Prioriteit Bedrijfsmodus

1 Solar (gelijkstroom)

2 Wisselstroom

3 Gelijkstroom

4 Gas

▶Druk op de toets . [A]

7.4 Inleggen/vervangen van de batterijen (alleen RMD85x1)

▶Schakel de koelkast uit.
Druk op de buitenzijde van de batterijvakafdekking (1. in afb. 5, pagina 4).
√De batterijvakafdekking komt iets omhoog aan de tegenoverliggende zijde.
▶ Verwijder de batterijafdekking (2. in afb. 5, pagina 4).
▶Neem de lege batterijen eruit.
▶Vervang de batterijen compleet.
▶Neem de polariteit in acht.
▶Neem bij langere buitenbedrijfstelling van de koelkast de batterijen uit het batterijvak.
▶Plaats de batterijvakafdekking weer op het batterijvak.
▶ Lever lege batterijen in bij de winkel of bij een verzamelpunt.

7.5 Koelkastdeur/vriesvakdeur openen

VOORZICHTIG!

Sluit en vergrendel de koelkastdeur altijd voor het rijden.

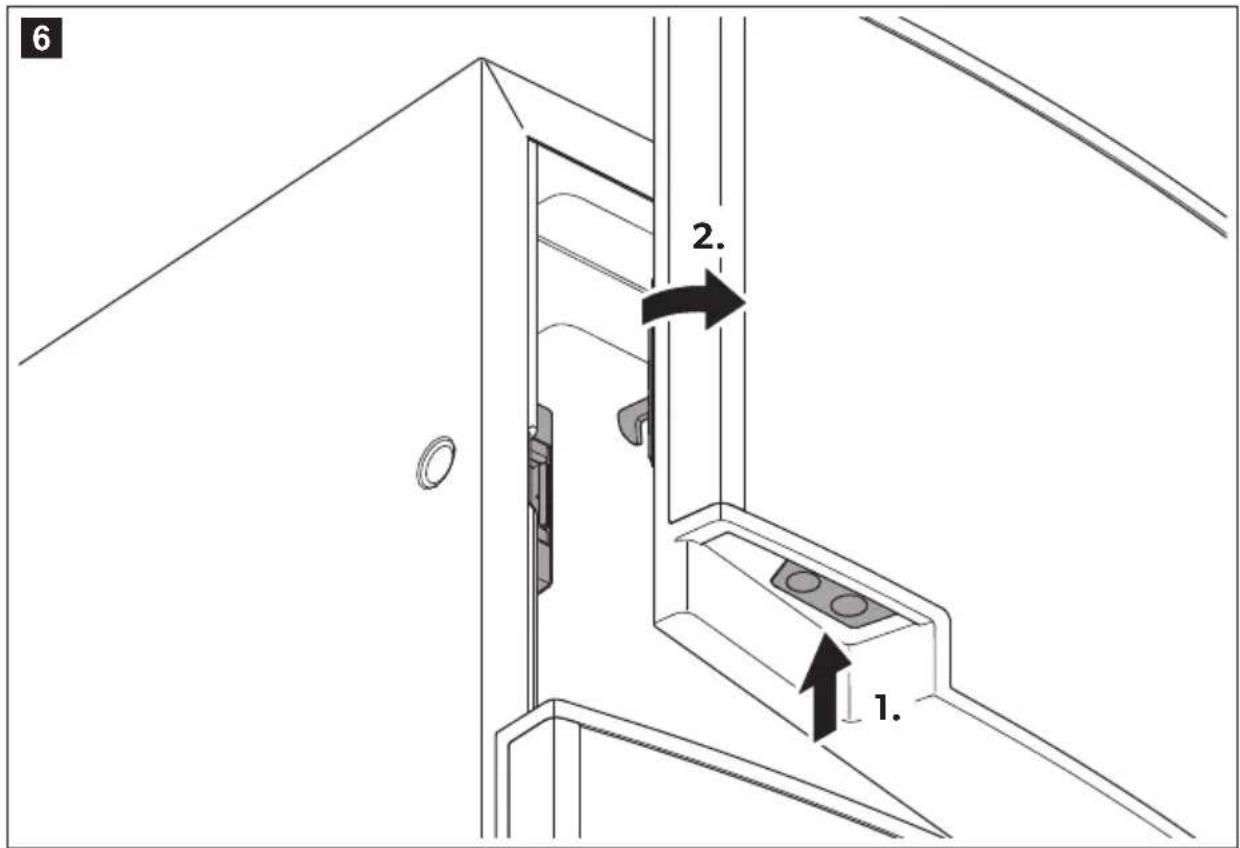

Druk de vergrendelingsknop in en trek gelijktijdig de deur open (afb. 6, pagina 4).

Vergrendelingshaak vastzetten

Terwijl het voertuig is geparkeerd, kan de vergrendelingshaak worden vastgezet. Daardoor kan de deur eenvoudiger worden geopend.

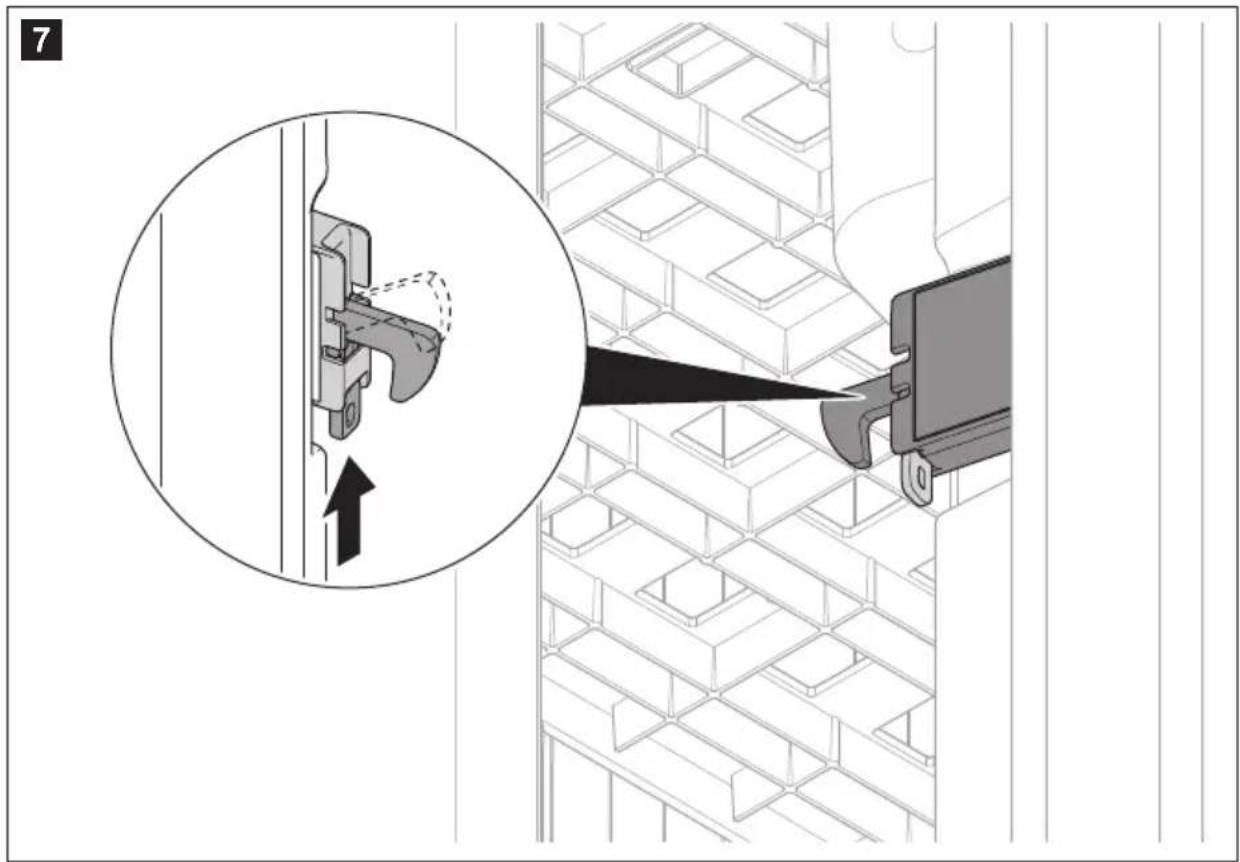

Druk de vergrendeling onder de vergrendelingshaak naar boven, tot deze vastklikt (afb. 7, pagina 5).

√De deur kan door trekken worden geopend.

Vergrendelingshaak losmaken

Druk de vergrendelingshaak naar beneden (afb. 8, pagina 5).

√De deur kan door indrukken van de vergrendelingsknop worden geopend (afb. 6, pagina 4).

7.6 Koelkastdeur/vriesvakdeur vergrendelen

▶ Maak eventueel de vergrendlingshaak los (afb. 8, pagina 5).

▶Druk de deur dicht tot u een duidelijke klik hoort.

√De deur is nu gesloten en vergrendeld.

7.7 Temperatuur selecteren

INSTRUCTIE

Selecteer bij omgevingstemperaturen van +15 °C – +25 °C de middenstand (drie balken). Het aggregaat werkt in het optimale vermogensbereik.

Stel met de toets de gewenste temperatuur in. Het ingestelde temperatuurniveau is afleesbaar op de weergave

- een balk = geringste koelvermogen

- vijf balken = hoogste koelvermogen

7.8 Aanwijzingen over het bewaren van levensmiddelen

VOORZICHTIG!

Bewaar zware voorwerpen zoals flessen of conserven uitsluitend in de koelkastdeur, in het groentevak of op het onderste draagrooster.

De koelkastvakken worden voor volgende levensmiddelen aanbevolen:

Pos. in afb. 9, pagina 6	Levensmiddel
1 Diepvrieswaren
2 Toebereide spijzen
3 Melkproducten, toebereid voedsel, waren voor ontdooien
4 Vlees, vis
5 Salade, groente, fruit
6 Drank in flessen of zakken
7 Dressings, ketchup, marmelade
8 Eieren, boter

Neem voor het bewaren van levensmiddelen het volgend in acht:

INSTRUCTIE

• Bewaar geen koolzuurhoudende dranken in het vriesvak.
• Het vriesvak is geschikt voor het maken van ijsblokjes en het kort bewaren van bevroren levensmiddelen. Het is niet geschikt voor het invriezen van levensmiddelen.
• As de koelkast langdurig wordt blootgesteld aan een ruimtetemperatuur onder +10 °C, kan een gelijkmatige regeling van de temperatuur van het vriesvak niet worden gegarandeerd. Dit kan leiden tot een temperatuurstijging in het vriesvak en het ontdooien van bevroren levensmiddelen.
• Verpak rauwe en gekookte waren gescheiden.
• Neem altijd de vervalsdatum op de verpakkingen in acht.
• Laat gekoelde waren niet te lang buiten de koelkast.
• Reinig de binnenruimte van de koelkast regelmatig.

7.9 Koelkast uitschakelen

Ga als volgt te werk:

▶Houd de toets drie seconden lang ingedrukt.
√De weergave gaat uit en de koelkast is compleet uitgeschakeld.

INSTRUCTIE

Als de koelkast langdurig niet wordt gebruikt:

• Ontgrendel de afsluitinrichting van de deurvergrendeling door deze in te drukken en naar voren te schuiven (afb. 10, pagina 6). Als de deur nu gesloten wordt, blijft hij toch met een kier geopend. Zo wordt schimmelvorming voorkomen.
• Verwijder de batterijen uit het batterijvak.

▶Sluit de klep in het voertuig en de gastoevoer op de gasfles.

7.10 Draagrooster positioneren

WAARSCHUWING! Gevaar voor kinderen!

Twee draagroosters zijn gefixeerd, zodat geen kinderen in de koelkast kunnen klimmen.

• Verwijder de draagroosters alleen voor reiniging.
• Plaats de draagroosters daarna weer in dezelfde positie en vergrendel ze.

Draagrooster verwijderen (afb. 11, pagina 7)

▶ Alleen gefixeerde draagroosters: Maak de grendelpennen los met een schroevendraaier.
▶Schuif de twee vergrendelingen aan de onderzijde van het aflegvlak naar binnen om het draagrooster los te maken.
▶Trek het draagrooster eruit.
▶ Alleen gefixeerde draagroosters: Steek de vergrendelpennen er weer in.

Draagrooster plaatsen (afb. 12, pagina 7)

▶Schuif het draagrooster in de gewenste positie.
▶Schuif de vergrendelingen aan de onderzijde van het aflegvlak naar buiten, om het draagrooster te fixeren.
▶ Alleen gefixeerde draagroosters: Steek de vergrendelpennen er weer in.

7.11 Koelkast ontdooien

LET OP!

Gebruik geen mechanisch gereedschap en geen föhn voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen.

INSTRUCTIE

Na verloop van tijd vormt zich rijp op de koelribben in de koelkast. Als deze rijplaag ongeveer 3 mm bedraagt, moet de koelkast worden ont-dood.

▶Onderbreek de spanning- en gastoevoer.
▶Leeg de koelkast.
Leg een doek in het vriesvak en de koelruimte om overtollig water op te vangen.
▶Laat de deur geopend.
√Het dooiwater van het hoofdkoelvak stroomt in een opvangbak aan de achterzijde van de koelkast en verdampt dan.
▶Wrijf beide koelvakken droog met een doek.

7.12 Gebruik bij lage buitentemperaturen

LET OP!

Monteer tijdens gasbedrijf niet de bovenste winterafdekking (niet meegeleverd). Zo wordt warmteophoping voorkomen en kunnen de emissies van de koelkast correct worden weggeleid.

INSTRUCTIE

• Koude lucht kan de prestaties van het aggregaat beperken. Monteer de winterafdekkingen, als bij lage buitentemperaturen een verlies van koelvermogen wordt vastgesteld. Dit beschermt het aggregaat tegen te koude lucht die het vermogen van het aggregaat kan beperken.
• Monteer de winterafdekkingen, als het voertuig van buiten wordt gereinigd of langdurig uit bedrijf wordt genomen.

Ga als volgt te werk (afb. 13, pagina 8):

▶ Controleer regelmatig of het ventilatierooster (1) vrij is van bladeren, sneeuw etc.
▶ Monteer de winterafdekking (2) op het onderste ventilatierooster.

▶ Alleen bij bedrijf op gelijk-/wisselstroom, niet bij bedrijf op gas: Mon- teer de winterafdekking (2) op het bovenste ventilatierooster.

7.13 Gebruik bij hoge buitentemperaturen

Bij hoge buitentemperaturen en gelijktijdige hoge luchtvochtigheid kunnen waterdruppels aan het frame van het roostervak ontstaan. Het roostervak is met een frameverwarming uitgerust (12 V---/3,5 W). Schakel de frameverwarming in om de vorming van waterdruppels aan het frame van het roostervak te verhinderen.

De frameverwarming is in de volgende bedrijfsmodi permanent ingeschakeld (geen weergave):

•wisselstroombedrijf
- automatisch bedrijf (alleen RMD8xx5, RMD8xx6)

LET OP!

Schakel de frameverwarming niet in continubedrijf, als de koelkast op gas wordt gebruikt. De interne accu kan daardoor worden ontladen.

Ga als volgt te werk om de frameverwarming in te schakelen:

Druk op de toets om de frameverwarming als volgt in te stellen:
- met de eerste knopdruk voor 2 uur, de temperatuurweergave toont een balk
- met de tweede knopdruk voor 5 uur, de temperatuurweergave toont twee balken
- met de derde knopdruk voor continu bedrijf, de temperatuurweergave toont drie balken
- met de vierde knopdruk buiten bedrijf, de temperatuurweergave gaat uit

7.14 Deurdecor vervangen

LET OP! Gevaar voor beschadiging!

Het deurdecor mag alleen worden vervangen als de koelkast rechtop staat.

Decorplaat met frame demonteren

Ga als volgt te werk (afb. 14, pagina 8):

▶Trek de deurlijst er voorzichtig af. Deze is erop gestoken en wordt alleen door kleine haken vastgehouden.
▶Trek het oude decor van de deurlijst weg, die nog is gemonteerd.

▶Schuif het oude decor tot aan de aanslag naar boven.
▶Trek het oude decor uit de deur.

Decorplaat zonder frame demonteren

Ga als volgt te werk (afb. 16, pagina 10):

▶Schuif het oude decor tot aan de aanslag naar boven.
▶Trek het oude decor uit de deur.

Decorplaat met frame monteren

Ga als volgt te werk (afb. 15, pagina 9):

▶Schuif het nieuwe decor tot aan de aanslag naar boven in de deur.
▶Schuif het nieuwe decor onder aan de onderkant in de deur.
▶Schuif het nieuwe decor in de deurlijst, die nog is gemonteerd.
▶ Steek de deurlijst er weer op.
√De deurlijst is vast, als deze hoorbaar vergrendelt.

Decorplaat zonder frame monteren

Vriesvakdeur (afb. 17, pagina 11):

▶Schuif het nieuwe decor tot aan de aanslag naar boven in de deur. Controleer of het nieuwe decor links en rechts passend met de deur afsluit en vastklikt.
▶Schuif het nieuwe decor onder aan de onderkant in de deur.

Koelkastdeur:

▶ Schuif eventueel twee afstandshouders aan de onderkant in de deur (afb. 18, pagina 11).
▶Schuif het nieuwe decor tot aan de aanslag naar boven in de deur. Controleer of het nieuwe decor links en rechts passend met de deur afsluit en vastklikt (afb. 19, pagina 12).
▶ Schuif het nieuwe decor onder aan de onderkant in de deur (afb. 19, pagina 12).

8 Reiniging en onderhoud

WAARSCHUWING!

Scheid de koelkast voor reiniging en onderhoud van het net.

LET OP! Gevaar voor beschadiging!

• Gebruik geen scherp reinigingsmiddel of harde voorwerpen voor de reiniging.
• Gebruik geen harde of scherpe voorwerpen en geen föhn voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen.
• Gebruik geen mechanische of andere hulpmiddelen om het ont-dooien te versnellen.

▶ Reinig de koelkast regelmatig en als hij vuil is met een vochtige doek.
▶Veeg de koelkast na de reiniging droog met een doek.
▶Controleer de dooiwaterafvoer regelmatig.

Reinig de dooiwaterafvoer indien nodig. Als deze verstopt is, blijft het dooiwater achter op de bodem van de koelkast.

▶Controleer of de ventilatieroosters in de buitenwand van de camper of caravan (afb. 20, pagina 13) en de dakventilator (afb. 21, pagina 13) van de koelkast vrij zijn van stof en vuil. Dit waarborgt dat de warmte die bij het gebruik ontstaat kan worden afgevoerd, de koelkast niet beschadigd raakt en het koelvermogen niet wordt gereduceerd.

9 O n d e r h o u

WAARSCHUWING!

Werkzaamheden aan gas- en elektroinrichtingen mogen uitsluitend door een geautoriseerde vakman worden uitgevoerd.

INSTRUCTIE

De fabrikant adviseert de brander na langere stilstand, echter minimaal een keer per jaar te reinigen (hoofdstuk „Gasbrander reinigen“ op pagina 121). Als u verder ondersteuning nodig heeft, neem dan contact op met de klantenservice.

Laat de gasinstallatie en de aangesloten gasafvoer zowel vóór de eerste inbedrijfstelling als elke twee jaar door een geautoriseerde vakman keuren conform de nationale veiligheidseisen (in Europa EN 1949).
▶ Reinig de gasbrander na langere stilstand van het gasbedrijf, echter minimaal een keer per jaar (hoofdstuk „Gasbrander reinigen“ op pagina 121). Bij gebruik van autogas (tank of vulbare flessen) wordt het onderhoudsinterval, afhankelijk van de vervuiling, verkort tot zes of drie maanden. Vervuiling in de gasbrander kan worden herkend aan een slechte ontsteking resp. lekken.
Bewaar alle bewijzen van uitgevoerd onderhoud in het voertuig.

9.1 Gasbrander reinigen

WAARSCHUWING!

• Sluit vóór elke reiniging van de gasbrander de gasklep naar de koelkast.
• Laat de brander afkoelen, alvorens deze te reinigen.
• Voer geen wijzigingen uit aan de gasinrichtingen. De gasbrander kan zonder demontage van gasinrichtingen worden gereinigd.

INSTRUCTIE

afb. 22, pagina 13 tot afb. 24, pagina 14: De serie RMD 85xx kan met een standaardaggregaat (B) of een groot aggregaat (A) zijn uitgerust.

▶ Demonteer het ventilatierooster (afb. 20, pagina 13).

▶Alleen bij groot aggregaat:

Verwijder de opvangbak (afb. 22, pagina 13, A).

▶Alleen bij groot aggregaat:

maak de schroef van de brander afdekking (afb. 22, pagina 13, A) los.

Druk de afsluiting onder de branderafdekking in en trek de branderafdekking eraf (afb. 22, pagina 13, A of B).

▶Verwijder grove verontreiniging van de branderbuis met een geschikte zachte reinigingsborstel (afb. 23, pagina 14, A of B).

▶ Blaas de branderbuis via de sleuven in de branderbuis schoon met perslucht (afb. 24, pagina 14, A of B).

▶ Steek de branderafdekking erop.

√De branderafdekking zit vast, als deze er hoorbaar inklikt.

▶Alleen bij groot aggregaat:

schroef de branderafdekking vast (afb. 22, pagina 13, A).

▶Alleen bij groot aggregaat:

plaats de opvangbak voor dooiwater.

▶Bevestig het ventilatierooster.

10 Storingen verhelpen

Storing Mogelijke oorzaak Voorstel tot oplossing
In wisselstroombedrijf: De koelkast werkt niet.	De zekering in het wissel-stroomnet is defect.	Vervang de zekering.
	Het voertuig is niet op het wisselstroomnet aangeslo-ten.	Verbind het voertuig met het wis-selstroomnet.
	Het wisselstroom-verwar-mingselement is defect.	Neem contact op met een geauto-riseerde klantenservice.
In gelijkstroombedrijf: De koelkast werkt niet.	De zekering in de gelijkstroomleiding is defect.	Vervang de zekering.
	De voertuigzekering is door-gebrand.	Vervang de voertuigzekerng van de gelijkstroomcontactdoos (nor-maal 15 A) (neem hiervoor de bedieningshandleiding van uw voertuig in acht).
	De voertuigaccu is ontladen.	Controleer de voertuigaccu, en laad deze op.
	De ontsteking is niet inge-schakeld.	Schakel het contact in.
	Het gelijkstroom-verwar-mingselement is defect.	Neem contact op met een geauto-riseerde klantenservice.

Storing Mogelijke oorzaak Voorstel tot oplossing

In gasbedrijf:De koelkast werkt niet.	De gasfles is leeg. Vervang de gasflessen.
	De gasklep is gesloten. Draai de gasklep open.
	In de leiding bevindt zich lucht.	Schakel de koelkast uit en weer in.Herhaal de procedure eventueel drie tot vier keer.Schakel eventueel het kooktoestel in (indien voorhanden) en her-haal de procedure bij de koelkast.
In automatisch bedrijf:De koelkast werkt in gasbedrijf, hoewel hij op het wisselstroomnet is aangesloten.	De netspanning is te laag. De koelkast keert automatisch terug naar wisselstroombedrijf zodra de netspanning weer vol-doende is.
De koelkast koelt onvoldoende.	De beluchting rond het aggregaat is onvoldoende.	Controleer of de ventilatieroos- ters vrij zijn.
	Ijsvorming op verdamper. Controleer of de koelkastdeur cor- rect sluit. Controleer of de afdich- ting van de koelkast rondom goed aansluit en niet is beschadigd.Ontdooi de koelkast.
	De temperatuur is te hoog ingesteld.	Selecteer een lagere temperatuur.
	De omgevingstemperatuur is te hoog.	Verwijder de ventilatieroosters tij- delijk, zodat de warme lucht snel- ler ontwijkt.
	Er zijn te veel levensmidde- len tegelijkertijd in de koel- kast gedaan.	Neem een deel van de levensmid- delen weg.
	Er zijn te veel warme levens- middelen tegelijk in de koel- kast gedaan.	Neem de warme levensmiddelen eruit. Laat ze afkoelen, alvorens ze er opnieuw in te doen.
	De koelkast is nog niet lang in gebruik.	Controleer de temperatuur opnieuw na vier tot vijf uur.

Weergegeven storingen en signaaltoon

Storingen worden door knipperen van afzonderlijke toetsen, een signaaltoon of een combinatie van beide weergegeven.

Indicatie Storing Voorstel tot oplossing

Bij bedrijf op batterijen: automatische omschakeling van externe naar interne spanningsvoorziening werkt niet (Uitval van de voertuiginterne 12 V stroomvoorziening voor de elektronica

Koelkast werkt niet; gasbedrijf niet mogelijk, hoewel batterijen zijn geplaatst.

De voertuiginterne spanning werd tijdens het starten van het gasbedrijf onderbroken. Opmerking: Tijdens ontsteking wordt geen automatische omschakeling uitgevoerd. Schakel de koelkast uit en weer in.

11 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak.

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

12 Afvoer

WAARSCHUWING! Gevaar voor kinderen!

Voor het afvoeren van uw oude koelkast:

• Demonteer alle deuren.
• Demonteer de lade.
- Laat de draagroosters in de koelkast, zodat kinderen er niet in kunnen klimmen.

▶Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

Bescherm uw milieu!

Accu's en batterijen horen niet thuis in het huishoudelijke afval.

Geef uw defecte of verbruikte of defecte accu's bij de leverancier of bij een verzamelpunt af.

	RMD8501, RMD8505 RMD8551, RMD8555
Aansluitspanning: 230 V~ /50	Hz12 V---
Inhoud - totaal: 160 l 190 l
Inhoud - vriesvak: 30 l 35 l
Opgenomen vermogen (groot aggregaat):	250 W (230 V~)170 W (12 V---)
Opgenomen vermogen (standaard aggregaat):	190 W (230 V~)170 W (12 V---)
Energieverbruik (groot aggre-gaat):	4,2 kWh/24 h (230 V~)
Energieverbruik (standaard aggregaat):	3,2 kWh/24 h (230 V~)
Gasverbruik (groot aggre-gaat):	420 g/24 h
Gasverbruik (standaard aggre-gaat):	380 g/24 h
Klimaatklasse: SN SN
Geluidsemissie: 0 dB(A)
Batterijen (optioneel alleen voor RMD85x1, RMD85x5):	8 x AA 1, 5 V
Afmetingen h x b x d:	afb. 25, pagina 15
Gewicht:	40 kg	41,5 kg
Keurmerk/certificaat:

AUSTRALIA
