GEBRUIKSAANWIJZING PAS210mix ALECTO

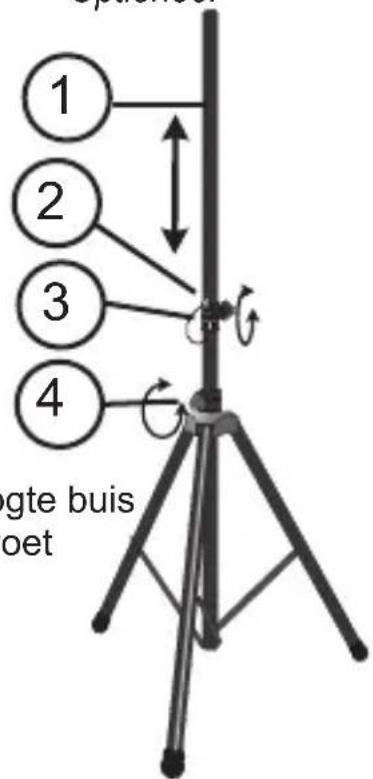

1:hoogte buis
2:borg pen
3: borg bout van hoogte buis
4: borg bout statief voet

speaker aansluiting
voor PAS-210mix

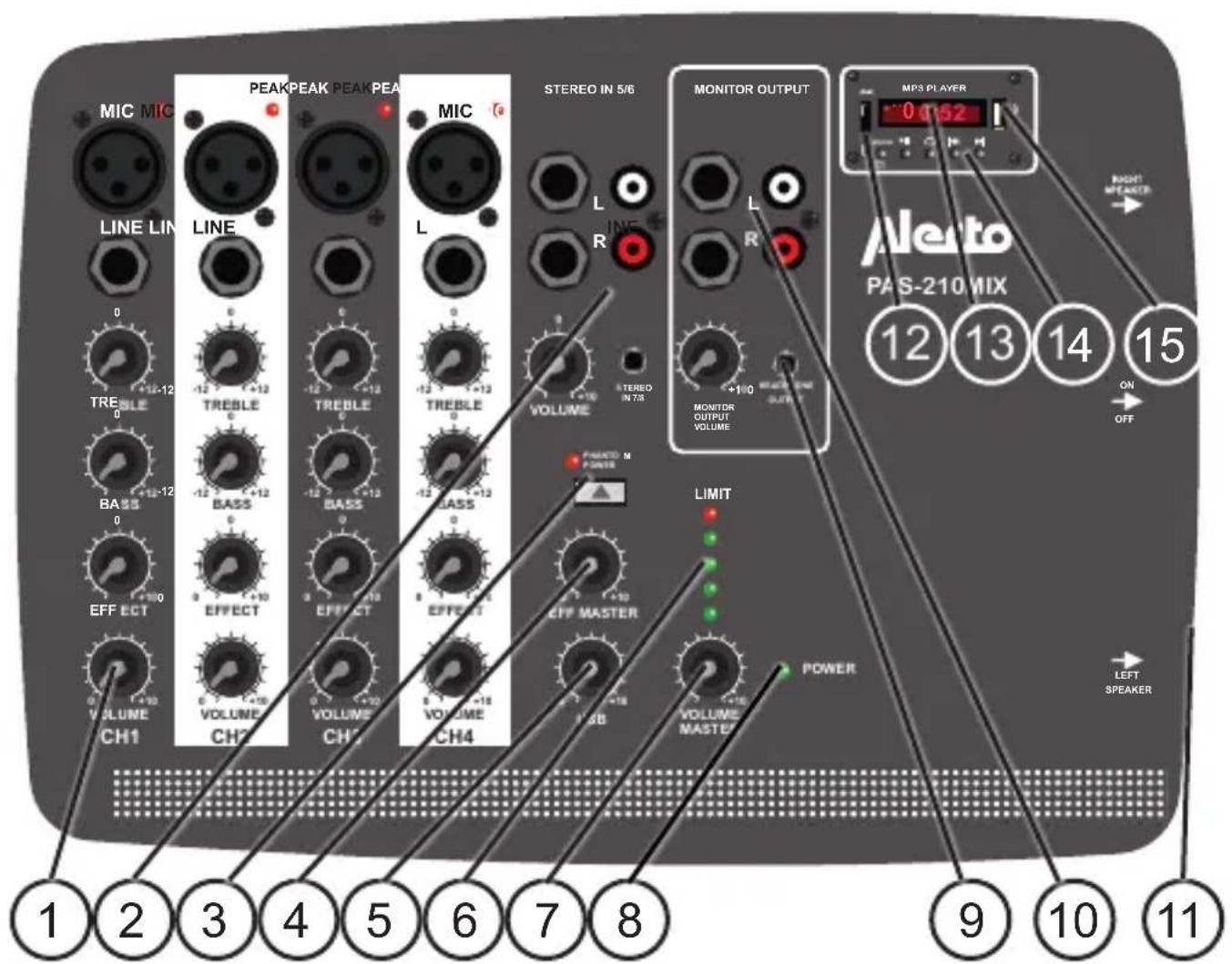

FUNCTIONS

1. Ingang voor Microloon signalen met XLR-ingang of line signalen met 6,3mm stereo jack (symmetrisch of gebalanceerd) met toonregeling, effect en volumeschuif (4 kanalen).
2. Ingang voor line signalen met 6.3mm stereo jack, 3.5mm stereo jack of cinch (tulp) stereo ingang met volumeregelaar.
3. Aan/uit schakelaar voor de 48V Phantom voeding.
4. Mastervolume van de echo.
5. Volumeregelaar voor de MP3-speler.
6. VU meter geeft het uitgestuurde signalaal weeR.
7. Mastervolume regelaar voor het totale volume.
8. Power LED. Power indication.
9. Hoofdtelefoon aansluiting 3.5mm stereo aansluiting.
10. Monitor line uitgang 6.3mm en cinch voor maar een andere versterker.
11. Power schakelaar voor aan ofuit, 230V netspanningsinput en uitgangen met 6.3mm pluggen voor luidsprekers. Impedantie dient minimaal 4 en 75W-RMS te+zijn. (b.v. PAS-212P).
12. SD-kaart slot voor SD-kaart (max. 16G).
13. Display van de MP3 speler.
14. Bedieningspaneel voor de MP3 speler.
15. USB ingang. (USB 2.0)

• Lees de gebruikershandleiding goed door, en volg alle aanwijzingen op.
• Bij het reinigen van de set dient u het netsnoer uit het stopcontact te nemen en de versterker uit te schakelen.
• Reinig de behuizing alleen met een Licht vochtige doek.
• Plaats of gebruik de set nooit in een natte of vochtige ruimte of omgeving.
• Zorg voor een goede afvloeijing van warmte; bedek de set nooit enplaats deze Niet direct naast een warmtebron.
• Zorg dat het netsnoer nicht beschadigd raakt en voorkom dat deze draad tot struikelen of vallen kan leiden.
• De set nooit demonteren. Dit dient alleen door gekwalificeerd personeel te gebeuren.
• Schakel de versterker alleen in nadat alle volumeregelaars op MINIMUM (0) gedraaid zich, dit voorkomt een schrikeffect bij inschakelen.
• Het langdurig bloot staan aan een hoop geluidsvolume kan het gehoort beschadenigen.

VOOR GEBRUK

ALGEMEEN:

De PAS-210mix is een versterker met mixer en twee luidsprekers. Aan de achechterkant van de luidspreker is een opbergcompartment bevestigd en bij de andere luidspreker de mixerversterker. Via een hendeltje+kennen deze worden losgekoppeld. In het opbergcompartment bevindt zich het netsnoor en de aansluitkabels voor luidsprekers.

NETSPANNING:

Sluit de PAS-210mix met meegeleverde netsnoer aan op het Lichtnet.

LUIDSPREKER AANSLUITEN:

Sluit de luidsprekers met meegeleverde aansluitkabels aan op de PAS-210mix.

INSTELLINGMIXER

POWER SCHAKELAAR:

Met de power schakelaar kutu de versterker aan of uit zetten. Deze is te vinden aan de rechterzijkant van de mixer naast de netsnoor aansluiting. Naast

de netsnoer aansluiting bevindt zich de netzekering (230V/F3.15A).

Vervang deze bij defect door een zekering met gelijke waarde.

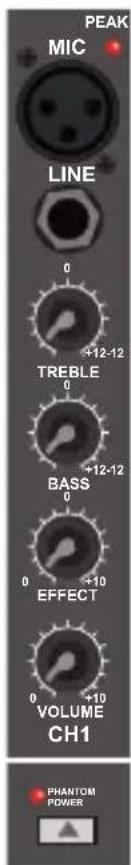

KANAAL 1 - 4 (Microfoon of line ingang:

Via (XLR) plug (gebalanceerd/symmetrisch) of (Jack) plug (gebalanceerd/symmetrisch) kan een microfoon met een kabel of een apparaat met lijn signaal (mono) worden aangesloten. Met de regelaars "Treble" en "Bass" können de hoge- en lage tonen worden geregeld. Met de effect regelaar kan eventueel echo worden toegevoegd. Met de volumeregelaar kan het volume worden geregeld. Het volume Niet hoger zetten totdat de peak LED net aan.gaat.

Kanaal 1 t/m 4 hebbendezelfde functies en+zijn identiek.

Voor microfoons (electret of condensator) die een voeding nodig hebben, is er een phantom power voeding aanwezig. Met de schakelaar "Phantom Power" kan er 48 volt voor deze microfoons op de XLR aansluiting worden gezet. Bij gebruik van dynamische microfoons dient deze voeding uit te staan.

KANAAL 5 - 6 (Stereo in):

Op de PAS-210mix kan losee apparatuur worden aangesloten. Denk hierbij aan een DVD-speler (karaoke), tablet, smartphone of een losse mp3 speler. Deze apparaten hebben een line uitgang. Deze kunnen met de juiste kabels (niet meegeleverd) aangesloten worden op ingang "Stereo in". Via de ingang 2 × 6.3 ~mm jack (ongebalanceerd/asymmetrisch) of 2 × cinch (tulp) kunnen de apparaten met lijnsignaal worden aangesloten. Met de volumeregelaar kan het

volume worden geregeld.

Metdezelfdevolumeregelaar kan ook de 3.5mm stereo jack ingang van kanaal 7-8 worden geregeld.

Het is aan te raden om de 6.3mm jack ingangen, Cinch ingangen of 3,5mm stereo jack ingang Separate at te gebruiken. Bij gebruik van meerdere ingangen tegelijkkertijd, können verrormingen in het geluid ontstaan. Met volumeregelaar(Int) u het volume van deze ingangen regelen.

USB VOLUMEREGELAAR:

Met de USB volumeregelaar kan het volume van de ingebouwde MP3-speler worden geregeld. Voor de werking van de MP3-speler raadpleeg hoofdstuk Werking MP3-speler.

EFFECT MASTER:

Met deze regelaarkestuhet totaleechoeffecttoevoegenbijhet eindsignaal.

MASTER VOLUME:

Met deze volumeregelaar worden het totale volume geregeld.

MONITOR OUTPUTS:

Via de monitor uitgang kan de mixer worden aangesloten op een externe versterker of opname apparatuur. Op de 3.5mm stereo jack kan een oor- of koptelefoon worden aangesloten. Met de Monitor volume regelaar kan het volume van het monitor signall worden geregeld.

LIMITLED:

De limit led is gekoppeld aan de ingebouwde limiter. De LED zal oplichten als de limiter in werkung treedt.

VU-METER:

De vu meter geeft het aangeboden audio signalaal visuell waar welke worden aangeboden voor de ingebouwde eindversterker.

AANSLUITINGEN LUIDSPREKERS:

De aansluiting voor de luidsprekers zitten aan derechterkant van het front paneel. Met meegeleverde luidsprekerkabel met aan beiden zijde 6.3mm jack pluggen+kennen de luidsprekers worden aangesloten. Eventueli+kennen ook andere passieve luidprekers worden gebruikt. Minimale impedantie voor de luidprekeruitgang is 4

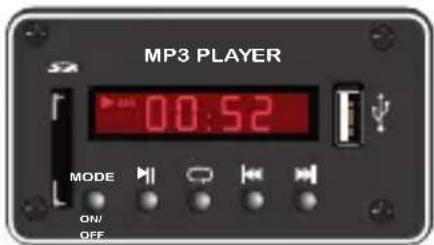

WERKING MP3-SPELER

De MP3-speler is geschickt om MP3 en WMA files vanaf een SD/MMC card of USB stick af te spelen of audio via Bluetooth® verbinding.

IN/UITSCHAKELEN VAN DE SPELER:

• Zodra de PAS-210mix worden ingeschakeld, dan worden de speler automatisch ingeschakeld.
• Door knop MODE op de speler ongeveer 2 seconden ingedrukt te houden, kunt u de speler handmatig uiit of weer inschakelen.
• Door knop MODE op de speler kort in te drukken worden de functie Bluetooth® ingeschakeld.

BEDIENEN VIA PANEL:

MODE kort indrukken om te wisselen:tussen de SD/MMC card, USB stick of Bluetooth® in het geval deze beiden zijn geplaatst

indrukken om het afspelen te starten; nogmaals indrukken om te pauzeren (PAUS)

herhaaltoets, herhaaldelijk indrukken voor de volgende opties:

• RANDOM: (rdo) in willekeurige volgorden worden de liedjes herhaaldelijk afgespeeld
• SINGLE: het actuele liedje worden continu afgespeeld
• ALL: alle liedjes worden op volgorde en herhaaldelijk afgespeeld

terug:

-kort indrukken voor het vorige liedje

vooruit:

-kort indrukken voor het volgende liedje

KOPPELEN MET BLUETOOTH MUZIEKBRON:

Om gebruik te makes van de draadloze Bluetooth® functie, dient de MP3 speler te worden aangemeld aan het andere Bluetooth® apparatusaat waar de muziek op staat (GSM, tablet of ander). Het aanmelden gaat op de volgende manier:

1. Zet de Zoekfunctie van het Bluetooth® apparatus waar de muziek op staat aan.zie hiervoor de gebruiksaanwijzing van dat apparatus.
2. Zet de MP3 speler aan en druk daarna kort enkele malen op de toet "MODE" totdat hetkleine Bluetooth® logo gaat knipperen op het display
3. Selecteer nu "ALECTO"uit de lijst die verschijnt op het display van het Bluetooth® apparatusaat waar de muziek op staat.
4. Als hierom worden gezvaagd, eventueel het wachtwoord of PIN-code "0000" invoeren.
5. Afhankelijk van het apparaat waar de muziek op staat, moet u bij dit apparaat nu nog instellen dat de muziek Niet maar de hoofdtelefoon-aansluiting of maar de eigeng luidspreker gaat maar maar de MP-3 speler gestuurd要去 worden; raadpleeg hiervoorde gebruiksaanwijzing van dat apparaat.
6. Attentie: de MP-3 speler speelt alleen muziek af, u=kunt er geen telefoongesprek mee voeren.

OPTIONEL VERKRIJGBAAR

EXTRA LUIDSPREKER:

Het is möglichk om een extra luidspreker aan te sluiten op de PAS-210mix Dit要去 wel een luidspreker zich met ingebouwde versterker.

Deze extra luispreker hoeft geen bedieningsapparatuur te beschikken zoals MP3 of cd speler. Ook microfoons zijn Niet nodig, deze zich al voorhanden bij de PAS-210mix. Hiervoor(Intu) u een MPA-BOX als extra speaker bestellen.

Met behulp van een signaalkabel kan de PAS-210mix en de MPA-BOX worden gekoppeld. De MPA-BOX werkt op 230V netspanning. Er dient dus netspanning aanwezig te zich. De ingang van de MPA-BOX heeft een cinch of tulp ingangsplug.

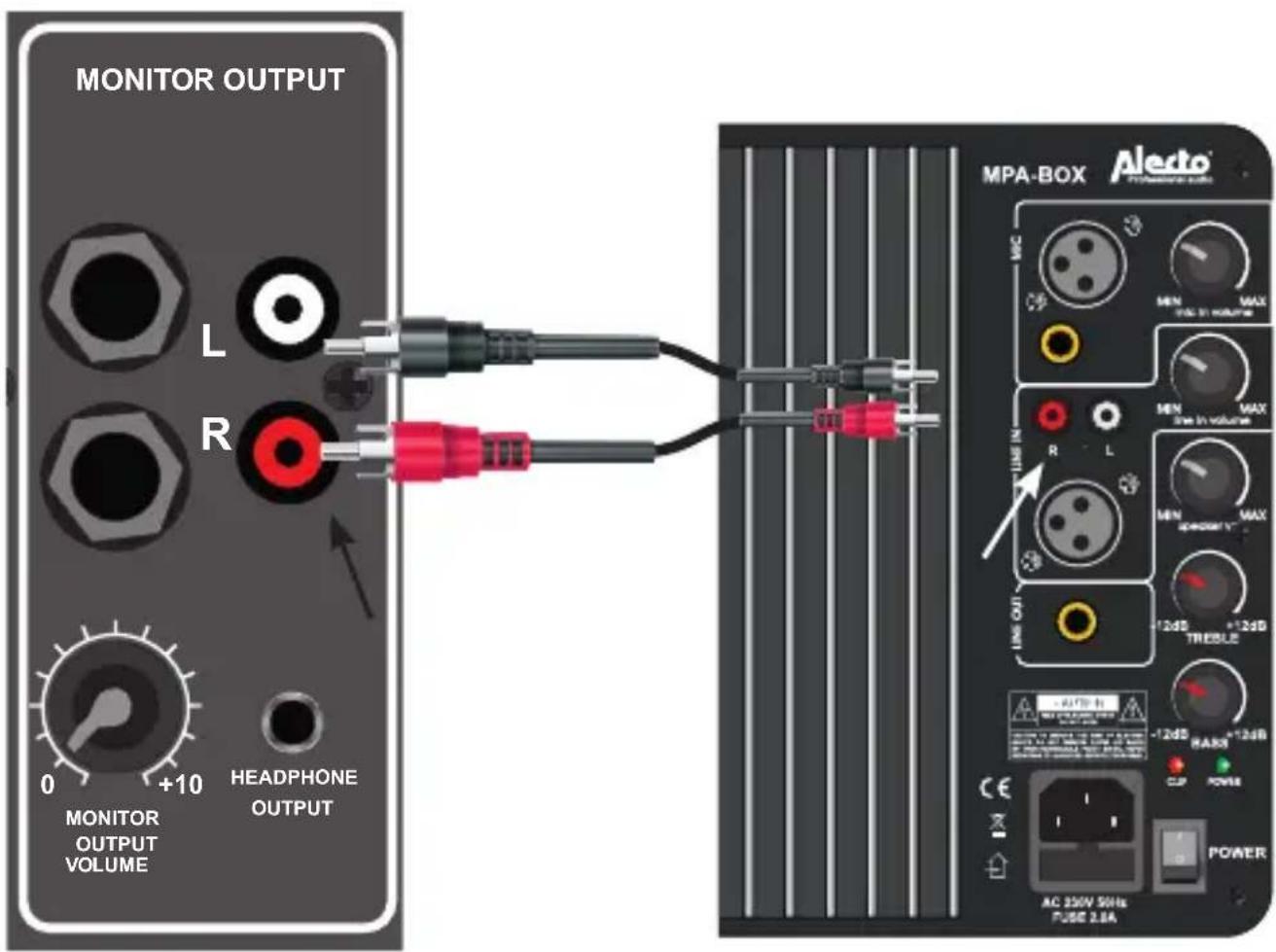

AANSLUITGEGEVENS VOOR ALECTO MPA-BOX.

AANSLUITKABEL VOOR EXTERNE MP3-SPELER OF TELEFOON:

Via de servicelijk Aunt ook een verbindingskabel bestellen (3,5mm - 2 x RCA) voor aansluiting van een externe MP3-speler of een telefoon. Bestelnummer van de kabel is Alecto AKZ-15S. Deze kabel is 1,5 meter lang.

• De verpakking van deze set(Int)kunt u als oud papier inleveren (behalve piepschuim en plastic).Wij adviseren darüber om deze te bewaren zodat bij transport, de set adequaat verpakt kan worden.
• Wordt de set verrangen, lever deze dan in bij uw leverancier. Zij zorgen voor een milieu vrijdelijke verwerking.

TECHNICAL SPECIFICATIONS

PAS-210mix:

Voltage: 230V 50Hz

Fuse: 3,15A 230V

Woofer: 10"

Tweeter driver: 1"

Postcode / plaats: bon

model / serienummer:

Op de Alecto PAS-210mix heeft u een garantie van 24 maanden na aankoopdatum. Wij garanderen gedurende dieperiode de kosteloze herstellung van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOETHE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van deze set of de serviceafdeling van Alecto.

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, gebruik van Niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat Niet vergezeld is van dit garantiebewijs en de aankoopbon.

Aansluitsnoeren, stekkers, en batterijen vallen nicht onder de garantie.

ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, isuitgesloten.

Waarschuwing: Blijvende gehoorschade kan ontstaan indien de luidspreker voor langere vrij gebruikt worden op hoog volume. Om uw gezoor te beschermen graag het volgende opvolgen:

• Verhoog het volume van minimaal tot een comfortabel niveau.
• Luister Niet voor langeperiode met hoog volume.
• Verhoog het volume Niet om omgevingslawaai te negeren of overtreffen.
• Verlaag het volume als je de mensen naast je Niet kunt horen.

AANSLUITGEGEVENS

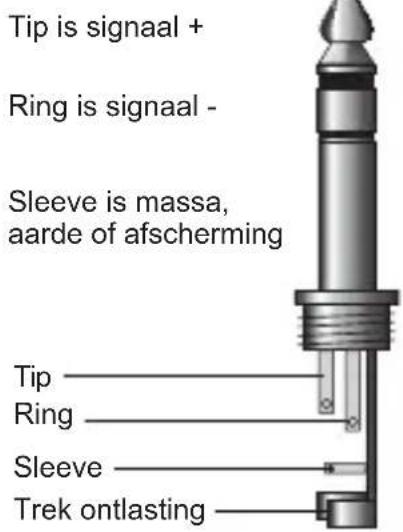

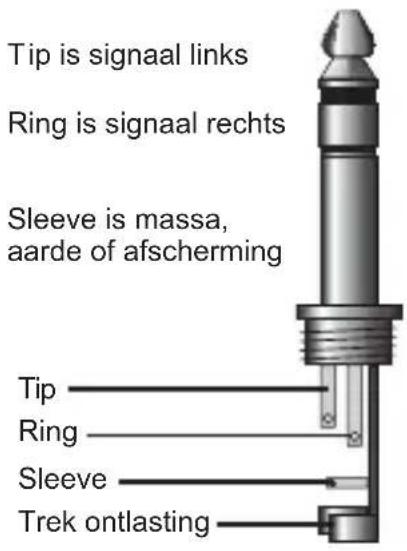

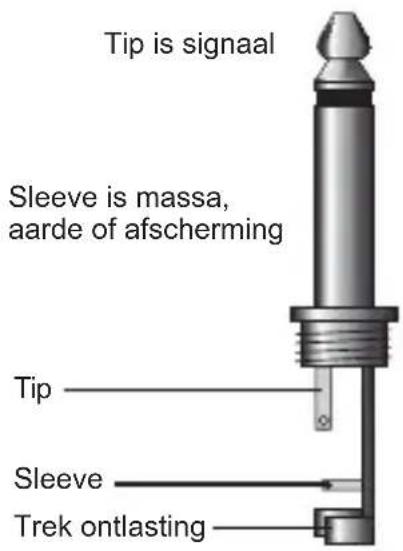

GEBALANCEERD/ONGEBALANCEERD

Stereo hoofdtelefoon:

ongebalanceerd mono:

gebalanceerd mono:

Gebalanceerde XLR kabel:

Verbind aan 1 zijde PIN 1 met PIN 3 voor ongebalanceerde XLR kabel.

Gebalanceerde XLR aansluiting:

PIN 1 is massa,
aarde of afscherming

PIN 2 is signala +

PIN 3 is signal -

Verbind aan 1 zijde PIN 1 met PIN 3 voor ongebalanceerde XLR verbinding.

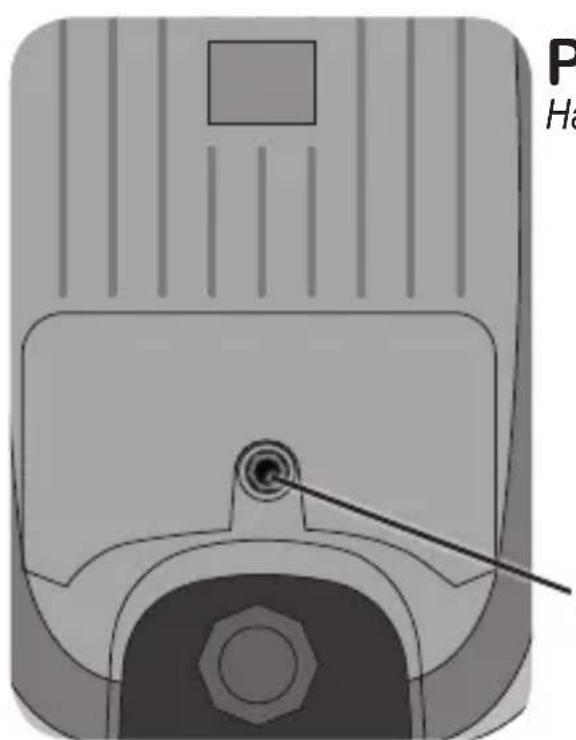

MPA-stand
