Producttype	Decorative afzuigkap
Merk	Siemens
Model	LC85K950
Afmetingen (B x H x D ca.)	850 x 600-1100 x 500 mm
Gewicht (ca.)	15 kg
Voeding	220-240 V ~ 50/60 Hz
Max. totaal vermogen	280 W
Verlichting	2 halogeenlampen Osram Dulux S 11W
Aantal snelheden	4 (waarvan intensief)
Max. luchtdebiet (ca.)	650 m³/h
Type vetfilter	Metalen filters, vaatwasserbestendig
Min. installatiehoogte (boven elektrische platen)	400 mm
Min. installatiehoogte (boven gasplaten)	550 mm
Aanbevolen afvoerdiameter	150 mm (rond)
Afvoermodus	Buitenafvoer / Recirculatie (niet meegeleverd)
Functies	Aan/uit, variabele snelheid, verlichting, uitschakelvertraging
Geluidssignaal	Uitschakelbaar
Filterverzadigingsindicator	Ja (geluidssignaal + weergave 'z')
Oppervlakteonderhoud	RVS: speciaal product, polijstrichting; aluminium: zeepwater
Vervangen lampen	Toegankelijk na verwijderen van filter en frame
Repareerbaarheidsindex (schatting)	7.5/10 (reserveonderdelen beschikbaar)
Normen	CE, WEEE, ontstoring
Kleur	RVS

Veelgestelde vragen - LC85K950 SIEMENS

Hoe schakel ik de Siemens LC85K950 afzuigkap aan en uit?

Om de ventilator aan te zetten, druk op de + toets. Om uit te schakelen, druk op de 0 toets of verlaag de snelheid tot stilstand. De verlichting bedien je met de toets (lampvormig).

Hoe stel ik de ventilatorsnelheid in?

Gebruik de + (verhogen) en - (verlagen) toetsen om door de snelheden te bladeren. De intensieve stand (letter P) wordt geactiveerd door meerdere keren op + te drukken; deze keert na 10 minuten automatisch terug naar snelheid 2.

Hoe activeer ik de uitschakelvertraging van de ventilator?

Druk op de →| toets. De ventilator werkt dan 10 minuten op snelheid 1 en schakelt daarna automatisch uit. Het lampje →| brandt gedurende deze periode.

Hoe reinig ik de metalen vetfilters?

Verwijder de filters door op de voor- en achterkant te drukken. Reinig ze in de vaatwasser of met de hand in warm water en afwasmiddel. Vermijd agressieve reinigingsmiddelen. Bij normaal gebruik één keer per maand reinigen.

Wat betekent het geluidssignaal en de weergave 'z' na uitschakeling?

Dit is de indicator voor verzadiging van de vetfilters. Zodra het signaal klinkt (6 seconden na uitschakeling) en de letter z verschijnt, moet u de filters zo snel mogelijk reinigen. Na reiniging wist u de indicator door op de toets 0 te drukken.

Hoe vervang ik een halogeenlamp?

Koppel de afzuigkap los van het stroomnet. Verwijder het vetfilter, draai vervolgens het filterframe los met de meegeleverde inbussleutel. Vervang de defecte lamp (Osram Dulux S 11W) door deze voorzichtig uit te trekken. Plaats het frame en de filters terug.

Welke minimale hoogte moet ik aanhouden tussen de afzuigkap en het kooktoestel?

Boven elektrische platen: 400 mm. Boven gasplaten: 550 mm. Voor vaste brandstofhaarden is een gesloten deksel vereist en gelden nationale voorschriften.

Kan ik de afzuigkap in recirculatiemodus gebruiken?

Ja, maar de handleiding geeft aan dat hij voornamelijk is ontworpen voor buitenafvoer. Voor recirculatie moet een actief koolstoffilterkit (niet meegeleverd) worden geïnstalleerd. Volg de specifieke montage-instructies.

Wat moet ik doen als de toetsen van de afzuigkap niet reageren?

Schakel de afzuigkap spanningsloos door de stekker uit te trekken of de stroomonderbreker gedurende ongeveer een minuut uit te schakelen. Sluit hem weer aan: de toetsen zouden weer moeten werken. Als het probleem aanhoudt, neem dan contact op met de Siemens klantenservice.

Hoe onderhoud ik de roestvrijstalen oppervlakken?

Gebruik een speciale RVS-reiniger en wrijf altijd in de richting van de polijsting. Vermijd droge doeken en schurende reinigingsmiddelen. Voor aluminium oppervlakken gebruik een zachte doek met zeepwater of een niet-agressief glasreiniger.

GEBRUIKSAANWIJZING LC85K950 SIEMENS

Gebruiksaanwijzing en montagevoorschrift

Schoorsteen- afscherming Schakelaars verlichting en ventilator Verlichting Schoorsteen- afscherming Filterrooster

Gebruiksmogelijkheden

Gebruik met luchtafvoer:

De ventilator van de afzuigkap zuigt de keukenwasem aan en leidt deze via het vetfilter naar buiten.

Het vetfilter neemt de vaste

bestanddelen van de keukenwasem op.

De keuken blijft in grote mate vrij van vet en reuk.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Gebruiksmogelijkheden

Dit kan men bereiken wanneer er door niet- afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Vóór het eerste gebruik

Belangrijke aanwijzingen:

Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschreven die niet van toepassing zijn op uw apparaat.

Deze afzuigkap voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

Gaskookplaten / gasfornuizen

Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogste stand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaar van beschadiging van de afzuigkap.

Bij gebruik van de afzuigkap boven een gaskookplaat waarvan gelijktijdig drie of meer gaskookzones worden gebruikt, moet de afzuigkap op de maximumstand worden gezet.

Lees de gebruiksaanwijzing zorgvuldig voordat u het nieuwe apparaat gebruikt. Ze bevat belangrijke informatie voor uw veiligheid en voor het gebruik en het onderhoud van het apparaat.

Bewaar de gebruiksaanwijzing en het montagevoorschrift zorgvuldig, eventueel voor een volgende bezitter van het apparaat.

Dit apparaat is gekenmerkt in overeenstemmig met de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (waste electrical and electronic equipment – WEEE).

De richtlijn geeft het kader aan voor de in de EU geldige terugneming en verwerking van oude apparaten.

Veiligheidsvoorschriften

Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door opstijgende vlammen.

De kookzones moeten altijd zijn bedekt met pannen.

Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is het gebruik van de afzuigkap alleen beperkt toegestaan (zie montagevoorschrift).

Indien het apparaat beschadigd is, mag u het niet in gebruik nemen.

Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.

Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren te voorkomen.

Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift).

Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik.

Afzuigkap uitsluitend met ingeschroefde lampen gebruiken.

Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting van de overige lampen te voorkomen.

Afzuigkap nooit zonder vetfilter gebruiken.

Oververhit vet en olie is gemakkelijk ontvlambaar.

Daarom gerechten met vet of olie, b.v. pata- tes frites, alleen onder toezicht toebereiden.

De afzuigkap voor het eerste gebruik zorgvuldig reinigen.

Geen voorwerpen op de afzuigkap zetten.

Bedienen van de wasemafzuigkap

De keukenwasem wordt op de doeltreffendste manier verwijderd door:

Inschakelen van de afzuigkap

bij het begin van het koken.

Uitschakelen van de afzuigkap

pas enkele minuten na het einde van het koken.

Aanduiding ventilatorstand Ventilator aan en hoger Licht Ventilator uit Ventilator lager Uitlopen van de ventilator

Signaal:

Bij het indrukken van een toets klinkt een signaal ter bevestiging.

Uitschakelen van het signaal:

Druk gelijktijdig op de toetsen 0 en + tot na ca. 3 seconden een signaal klinkt.

Inschakelen van het signaal:

Herhaal deze handeling.

Ventilator inschakelen:

Druk op de toets +

Gewenste ventilatorstand instellen:

Druk op de toets +.

De ventilator wordt een stand hoger ingesteld.

Druk op de toets -.

De ventilator wordt een stand lager ingesteld.

Ventilator uitschakelen:

Druk op de toets 0.

De indicatie 0 gaat na korte tijd uit.

Of:

Druk op de toets – een aantal keren in totdat de ventilator wordt uitgeschakeld. De indicatie 0 gaat na korte tijd uit.

Intensieve stand:

Met de intensieve stand wordt het hoogste vermogen bereikt. Dit is voor korte tijd nodig.

Druk op de toets + een aantal keren in totdat de aanduiding P gaat branden.

Als de intensieve stand niet met de hand wordt uitgeschakeld, wordt de ventilator na 10 minuten automatisch naar stand 2 teruggeschakeld.

Ventilatornaloop:

Druk op de toets

De ventilator loopt 10 minuten op stand 1. Daarbij brandt de indicatie →|. Daarna wordt de ventilator automatisch uitgeschakeld.

Verlichting:

In- en uitschakelen: kort op toets 🌿drukken. De verlichting kan op elk moment worden gebruikt, ook als de ventilator is uitgeschakeld.

Automatisch inschakelen van de verlichting, bijv. via een tijdschakelaar:

Ventilator en verlichting moeten uitgeschakeld zijn.

Inschakelen:

Druk gelijktijdig op de toetsen – en →

Ter bevestiging gaat na ca. 3 seconden de verlichting aan.

Uitschakelen:

Herhaal deze handelingen bij ingeschakelde verlichting.

Ter bevestiging gaat na ca. 3 seconden de verlichting uit.

Filter en onderhoud

Vetfilters:

Voor de opname van de vettige bestand- delen van de keukenwasem worden metalen vetfilters gebruikt.

De filtermatten bestaan uit onbrandbaar materiaal.

Let op:

Bij toenemende verzadiging met vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de wasemafzuigkap nadelig worden beïnvloed.

Belangrijk:

Het op tijd reinigen van de metalen vetfilters voorkomt brandgevaar dat kan ontstaan door ophoping van warmte tijdens het frituren of braden.

Verzadigingsaanduiding: ≡

Bij verzadiging van de vetfilters klinkt na het uitschakelen van de ventilator gedurende 6 seconden een signaal en brandt de aanduiding ≡. Uiterlijk dan moeten de vetfilters worden gereinigd.

Reiniging van de metalen vetfilters:

Bij normaal bedrijf (dagelijks 1 tot 2 uur) moet de metalen vetfilter 1 x per maand worden gereinigd.

De filters kunnen worden gereinigd in de vaatwasmachine. Daarbij is een lichte verkleuring mogelijk.

Belangrijk:

Zeer verzadigde vetfilters niet samen met vaatwerk reinigen.

Als de filters met de hand worden gereinigd, moeten deze eerst in een heet sopje worden gezet om het vuil los te weken.

Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen. Daarna afborstelen, goed schoonspoelen en laten afdruipen.

Metalen vetfilters verwijderen en aanbrengen:

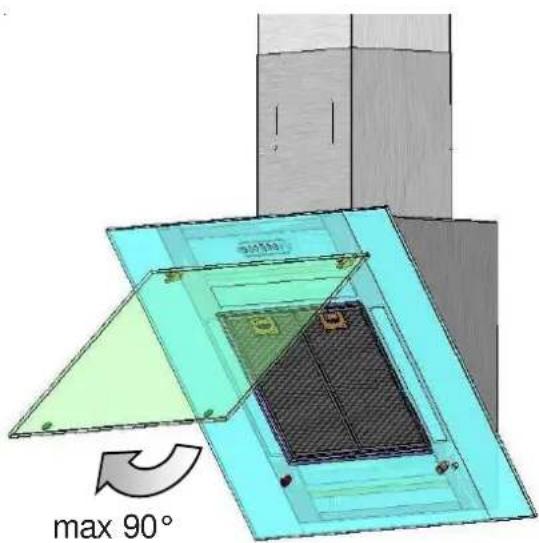

1. Wissel de vetfilters uitsluitend bij een geopende voorruit.

⚠ Gelieve de ruit maximaal 90° weg te zwenken, omdat anders de glazen ruit vernield kan worden.

max 90°

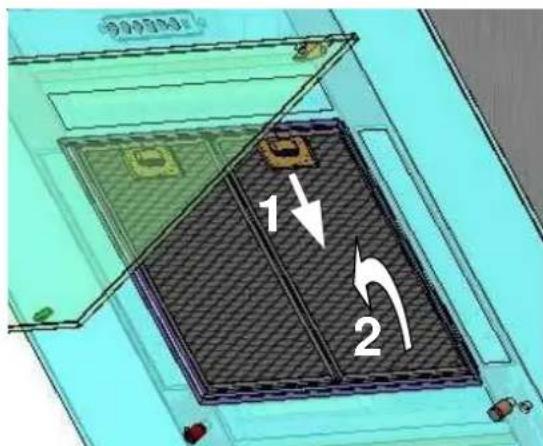

1. Druk de vergrendelingen van de voorste vetfilters in en klap de vetfilters omlaag.

2. Druk de vergrendelingen van de achterste vetfilters in en klap de vetfilters omlaag.

1 2

1. Reinig het vetfilter.

2. Breng het gereinigde vetfilter weer aan.

Schakel de aanduiding ≡uit.

Druk op de toets 0.

Reiniging en onderhoud

Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of de zekering uit te schakelen.

De wasemafzuigkap niet reinigen met schuursponsjes of met zand-, soda-, zuur- of chloorhoudende schoonmaakmiddelen!

Gebruik voor het reinigen van de wasemafzuigkap een heet sopje of een mild schoonmaakmiddel voor het reinigen van ruiten.

Vastgekoekt vuil niet loskrabben, maar losweken met een vochtige doek.

Als de vetfilters worden gereinigd, moet vetaanslag van de bereikbare delen van het huis worden verwijderd. Daardoor wordt brandgevaar voorkomen en blijft de optimale werking in stand.

Let op: alcohol (spiritus) niet gebruiken op kunststof oppervlakken, er kunnen doffe plekken ontstaan.

Voorzichtig: keuken voldoende ventileren, geen open vuur gebruiken.

De bedieningstoetsen alleen reinigen met een mild afwasmiddel en een zachte, vochtige doek.

Geen edelstaalreiniger gebruiken voor de bedieningstoetsen.

Edelstalen oppervlakken:

Gebruik een milde, niet-schurende edelstaalreiniger.

Reinig alleen in de slijprichting.

Wij adviseren onze edelstaalreiniger nr. 461731.

Het besteladres vindt u in het bijgevoegde serviceboekje.

Aluminiumgelikte en kunststof oppervlakken:

Geen droge doeken gebruiken.

Gebruik een mild glasreinigingsmiddel.

Gebruik geen agressieve, zuur- of looghoudende reinigingsmiddelen.

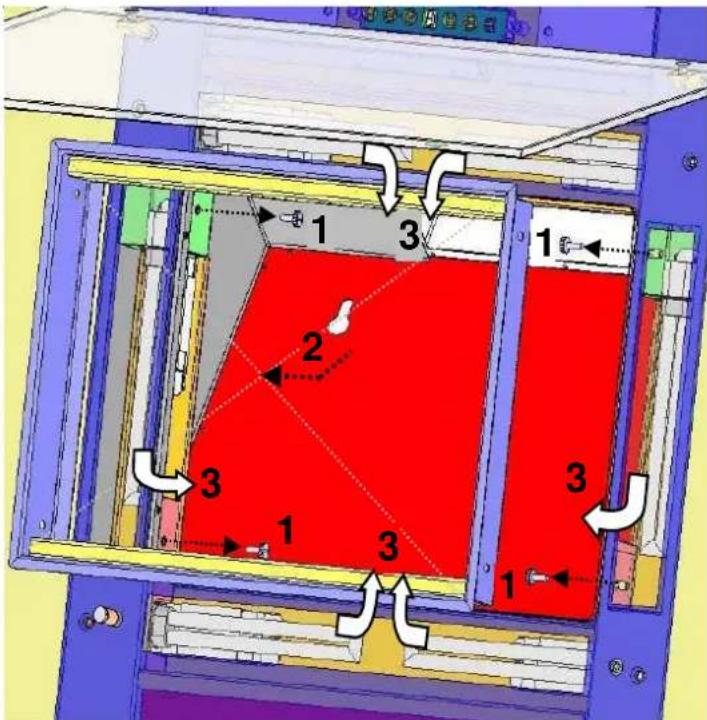

Lamp vervangen

1. Schakel de wasemafzuigkap uit en maak het apparaat stroomloos door de s t e k k e r uit het stopcontact te trekken of de zekering uit te schakelen.

2. Verwijder in eerste instantie de vetfilters (zie hoofdstuk „Vetfilters en onderhoud“)

3. Schroef het vetfilterframe door middel van de bijgevoegde inbussleutel los door de lenskopschroeven los te draaien. Voorzichtig bij het losdraaien van de laatste schroef, omdat het vetfilterframe op de kookplaat kan vallen.

1. Wissel het defecte verlichtingsmiddel (Osram Dulux S 11W) nu door het voorzichtig uit de fitting te trekken. Gebruik de kap uitsluitend met een ingestoken verlichtingsmiddel.

2. Breng het filterframe nu weer aan en schroef de 4 lenskopschroeven vast met de inbussleutel.

3. Herstel de stroomtoevoer door de stekker in het stopcontact te steken of de zekering in te schakelen.

N.B: Controleer of de lampen goed zijn aangebracht als de verlichting niet goed werkt.

Storingen

Wanneer op de indicatie een ≡ of een [wordt weergegeven:

Zie de paragraaf „Filters en onderhoud“.

Als de afzuigkap niet kan worden bediend:

De afzuigkap uitschakelen door de stekker uit het stopcontact te trekken of de zekering uit te schakelen en geduren-de ca. 1 minuut uitgeschakeld laten. Daarna opnieuw inschakelen.

Bij eventuele vragen of storingen kunt u bel- len met de klantenservice.

(Zie de lijst met klantenservicecentra). Geeft u bij het telefoongesprek op:

AB - Nr. FD

Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd.

De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

Montagevoorschrift:

Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert. Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren. De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht-circulatie. De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen.

Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 400 mm, afb. 1.

Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus.

Hoë kleiner de afstand tussen wase- mafzuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen.

Extra voorschriften bij gaskook-apparatuur:

Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen.

De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gasfornuis moeten in acht worden genomen. Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm.

Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzuigkap: 550 mm, afb. 1

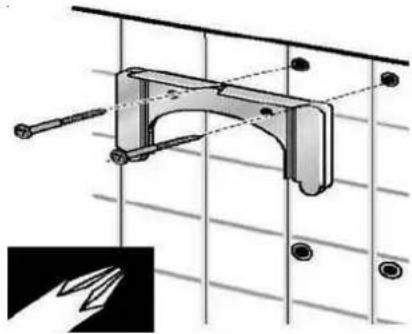

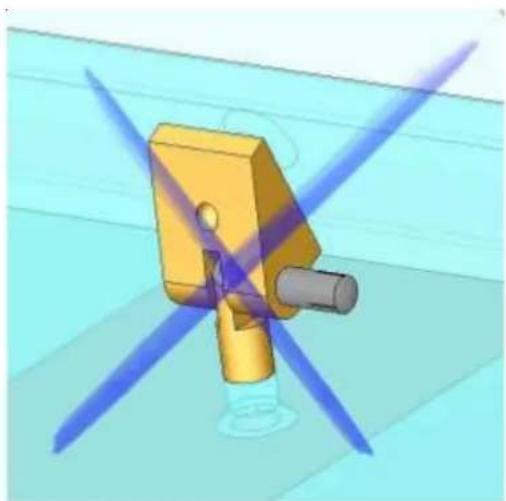

Voor de montage

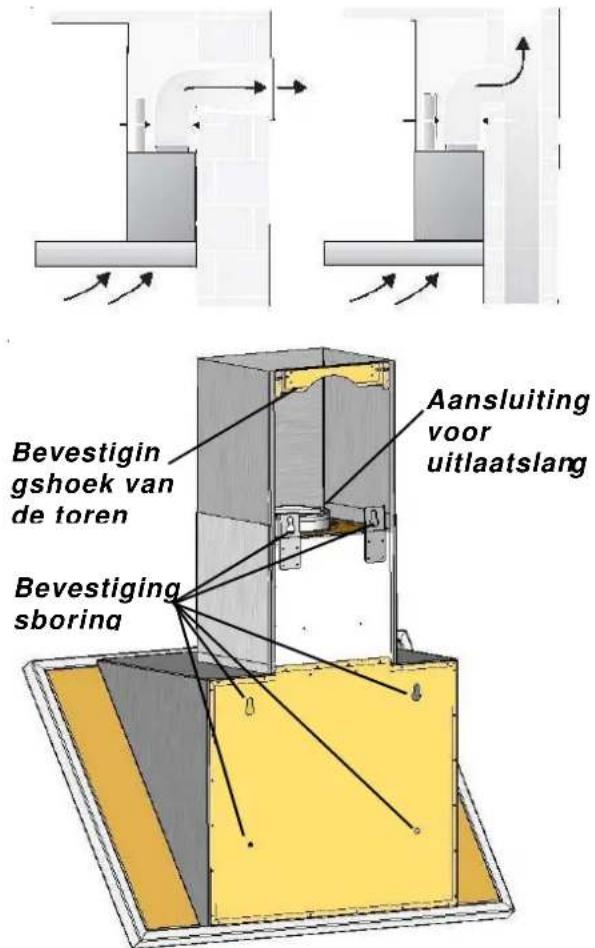

De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

D De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd.

Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoergas- schoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

D Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding.

Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden.

Dit kan men bereiken wanneer er door niet- afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/ luchtafvoersleuven in de muur of door andere technische maatregelen, zoals wederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.

Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast.

Optimaal vermogen van de wasem- afzuigkap:

Korte, gladde luchtafvoerpijp.

Zo min mogelijk bochten.

Zo groot mogelijke buisdiameter en grote bochten.

Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine buisdiameters vermindert de afzuigcapaciteit en veroorzaakt bovendien hardere geluiden.

De fabrikant van de afzuigkap is niet aansprakelijk voor reclamaties die terug te leiden zijn op de planning en uitvoering van de buisleiding.

Ronde buizen:

Platte kanalen moeten een gelijk-waardige inwendige diameter als ronde buizen hebben.

Bij gebruik van de wasemafzuigkap met luchtafvoer moet voor voldoende luchttoevoer worden gezorgd.

Luchtafvoerbuis bevestigen aan het verloopstuk

De wasemafzuigkap mag alleen worden aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact. Het geaarde stopcontact moet indien mogelijk vlak achter de schoorsteenafscherming worden aangebracht.

Elektrische gegevens:

staan op het typeplaatje in de binnenruimte van het apparaat vermeld en zijn zichtbaar als het filterframe wordt afgenomen.

Bij reparaties moet de wasemafzuig-kap altijd stroomloos worden gemaakt.

Lengte van de aansluitkabel: 1,30 m.

Als vaste aansluiting nodig is:

De wasemafzuigkap mag uitsluitend door een erkende installateur worden aangesloten.

Elektrische aansluiting

In de installatie moet een scheidingsvoorziening worden aangebracht. Als scheidingsvoorzieningen gelden schakelaars met een contactopening van meer dan 3 mm en uitschakeling met alle polen. Daarbij horen aardlekschakelaars en veiligheidsschakelaars.

Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.

Deze wasemafzuigkap voldoet aan de EG-bepalingen voor radio-ontstoring.

Voor de montage

⚠ De glazen ruit moet in eerste instantie op de beide bevestigingspunten gezet worden. Dan moet de bout van buiten naar binnen geduwd c.q. voorzichtig ingeslagen worden. Opdat de bout ingeschoven kan worden, moet de ruit vooraf exact gepositioneerd worden, zodat de bout door de bevestigingspunten aan de kap doorgestoken kan worden.

⚠ Bij de montage van de bout moet er beslist op gelet worden dat deze volledig ingeschoven wordt. Indien deze niet volledig ingeschoven wordt, kan het tot beschadigingen van de ruit komen doordat deze neervalt. Het neervallende glas kan bijkomende schade of ook verwondingen met zich meebrengen

1 2

De wasemafzuigkap is voorzien voor montage aan de keukenmuur.

1. Ouvrir le panneau en verre
2. Vetfilter verwijderen (zie de gebruiksaanwijzing).
3. Van het plafond tot aan de onderkant van de wasemafzuigkap een middellijn op de muur aftekenen.

Bevestigin gshoek van de toren Bevestiging sboring Aansluiting voor uitlaatslang

1. Met behulp van het sjabloon plaatsen voor de schroeven op de muur aftekenen en de omtrek aftekenen om het ophangen te vergemakkelijken.
   Minimumafstand in acht nemen van 400 mm tussen wasemafzuigkap en kookzones van elektrisch fornuis en van 550 mm tussen wasemafzuigkap en branders van gasfornuis. Als het boorsjabloon wordt gebruikt, dient erop gelet te worden dat de afstand van de onderrand van het kaplichaam tot de onderrand van het boorsjabloon 755 mm bedraagt (zie afb. boorsjabloon).

2. 2 gaten voor de bovenste

15 75 215 200 Ø10 400 10 Ø 400 400 Ø10 200 300

1. Openingen (diameter 10 mm) voor de bevestiging van de afzuigkap.
2. Gelieve op een centrale plaatsing van de afzuigkap ten opzichte van de kookplaten te letten.

1. Gaten boren en gepaste pluggen vlak aanbrengen.
2. O phanginrichting (torenbevestigingshoek) van de bovenste toren bevestigen.
3. Stokschroeven zover in de pluggen (diameter 10 mm.) inschroeven, dat er nog ca. 20 mm. uitsteekt.

Inbouwen / Boorsjabloon

200 Ø10mm 755

1. Afzuigkap op de bovenste bevestigingspunten ophangen en met onderlegplaatjes en moeren losjes bevestigen.
2. Afzuigkap uitlijnen (montageafmetingen nakijken). Moeren aandraaien.

1. 2. 3. 4. 5. 6.

1. Afzuigkap bijkomend met minstens twee schroeven bevestigen.
2. (Afzuigmodus) afzuigslang op correcte lengte afkorten.
3. (Afzuigmodus) Afzuigslang aanbrengen en bevestigen, op knikvrijheid letten.

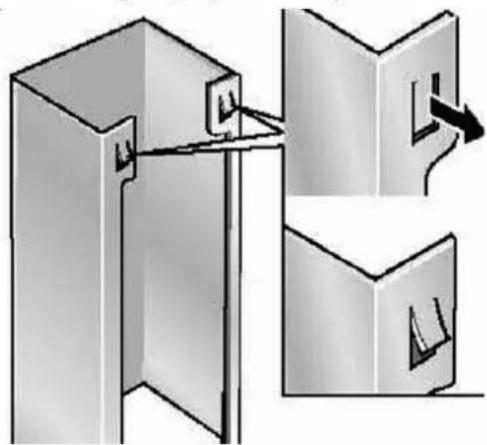

1. Stopkerven aan de bovenste toren 2-3 mm naar buiten buigen.

1. Bovenste toren in de bevestigingsstrip van de torenophanginrichting schuiven totdat de bovenste toren vast klikt.

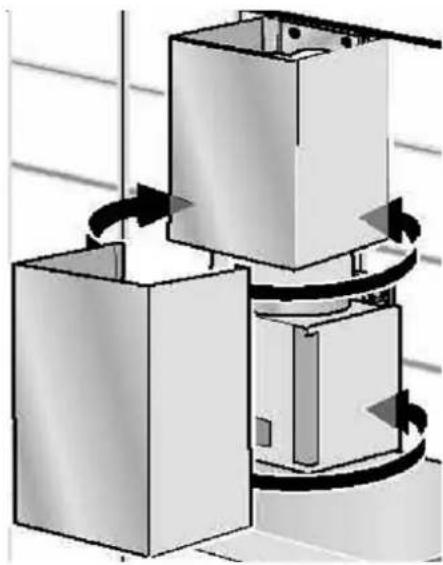

1. Onderste toren een beetje naar buiten verruimen en bovenop de bovenste toren en de module van de afzuigkap zetten. De onderste toren moet op de kap rusten.

Istruzioni d'uso
