KNDIGICON20 - Mengpaneel KONIG - Gratis gebruiksaanwijzing en handleiding

Producttype	Mengpaneel / MIDI-controller
Merk	König Electronic
Model	KN-DIGICON20
Afmetingen (ongeveer)	410 x 260 x 70 mm
Gewicht (ongeveer)	2,5 kg
Voeding	USB 2.0 (5V) of netvoedingsadapter 6V/1A DC
Connectiviteit	USB 2.0-poort
Systeemcompatibiliteit	Windows XP SP2, Vista, Mac OS X
MIDI-modi	Speciale MIDI, Algemene MIDI, Algemene MIDI met respons
Belangrijkste functies	Jog wheels, Crossfader, Scratch, Seamless Loop, Kill, Effecten, Auto Mix, Pitch Bend, Key Lock
Aantal kanalen	4 kanalen (CH-1 tot CH-4)
Equalizer	3 bands (HI, MID, LOW) met Kill-toetsen
Volumeregeling	Hoofdvolume, Booth, Cue Level, Gain, Kanaalfader
Looping	Smart Loop (1/2/4/8 beats), Loop In/Out, Reloop
Hot Cue	2 cuepunten per deck
Sampler / Jingle	Ingebouwd, maximale duur 12 seconden
Onderhoud en reiniging	Alleen reinigen met een droge doek. Gebruik geen oplosmiddelen.
Veiligheid	Het apparaat niet openen. Bij problemen de stekker verwijderen. Vermijd water en vocht.
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen. Laat repareren door een erkende technicus.
Algemene informatie	Voldoet aan EMC-richtlijnen (EN55022, EN55024). Fabrikant: Necdis B.V., Nederland.

Veelgestelde vragen - KNDIGICON20 KONIG

Hoe verbind ik de KN-DIGICON20 met mijn computer?

Gebruik een USB-kabel om de USB-poort van het apparaat op uw pc of Mac aan te sluiten. Voeding kan via USB. Installeer eerst de demosoftware (Emix) van de cd en sluit vervolgens het apparaat aan.

Hoe kies ik de MIDI-modus?

Druk op de LOAD DECK A-toets tot het KILL-lampje van deck A brandt voor de gewenste modus: HI = Speciale MIDI, MID = Algemene MIDI, LOW = Algemene MIDI met respons. Druk vervolgens op de corresponderende knop tot herkenning, koppel de USB-kabel los en weer aan.

Hoe gebruik ik de Scratch-functie?

Druk op de SCRATCH-toets om de scratchmodus in te schakelen (lampje brandt). Draai aan het jogwiel om de huidige track te scratchen. Uitschakelen door nogmaals te drukken.

Hoe maak ik een loop?

In afspeel- of pauzemodus, druk op LOOP IN om het begin van de loop te bepalen. Druk op LOOP OUT om het einde te bepalen en de loop te starten. Gebruik RELOOP om de laatste loop te herhalen. De SMART LOOP-functie maakt selectie van intervallen van 1, 2, 4 of 8 tellen mogelijk.

Hoe synchroniseer ik de BPM van beide spelers?

Druk op de SYNC-toets om automatisch het tempo (BPM) van eenheid 1 en 2 te synchroniseren.

Hoe stel ik effecten in?

Gebruik de effectkiezer (16) om een effect uit de pc-software te kiezen. Draai aan de knoppen EFFECTPARAMETER X (sterkte) en Y (lengte) om aan te passen. In-/uitschakelen met de EFFECT AAN/UIT-toets.

Hoe gebruik ik de Key Lock-functie?

Druk op de KEY (MT)-toets om de Key Lock-modus in te schakelen. Het tempo blijft constant, zelfs als je de Pitch-schuif verplaatst.

Wat te doen als het apparaat niet wordt herkend door de computer?

Controleer of de stuurprogramma's zijn geïnstalleerd (Emix-software moet geïnstalleerd zijn). Probeer een andere USB-poort of een andere kabel. Als de voeding onvoldoende is, gebruik dan de netvoedingsadapter 6V/1A.

Hoe reinig ik de KN-DIGICON20?

Gebruik een zachte, droge doek om het oppervlak af te nemen. Gebruik nooit oplosmiddelen, schurende middelen of water.

Waar kan ik de volledige handleiding vinden?

De volledige handleiding is beschikbaar als gratis PDF-download op notice-facile.com. U kunt ook een vertaling in uw taal aanvragen.

GEBRUIKSAANWIJZING KNDIGICON20 KONIG

5215MC's-Hertogenbosch

The Netherlands

Tel.: [phone]

Email: [e-mail]

5215MC's-Hertogenbosch

Niederlande

Tel.: [phone]

Email: [e-mail]

5215MC's-Hertogenbosch

Pays-Bas

Tel:[phone]

Email:[e-mail]

ME701 is ontworpen om computer based muziekbestanden af te spelen en om te werken met apparaten die MIDI-feedback wel of nicht ondersteunen.

Dit is tot stand gebracht door de implementatie van diverse verschillende bedieningsmodi in ME701.

Deze bedieningsmodi zijn:

1. Speciale Midi Modus:

Eenmaal geselecteerd, za ME701 de opdrachten van binnenkomende MIDI-berichten opvolgen. De LED's zullen nicht branden tenzij zich door een specifieke toepassing worden aangestuurd (EMIX,PCDJ) via MIDI.

2. Algemene Midi Modus:

In deze modus zullen alle MIDI-feedback berichten worden genegeerd. De LED van de A-toets za oplichten en langzaam uitgaan wanner.Deze worden ingedrukt.

De toetsen, knoppen en schuiven zullen hun signalen doorsturen aan een extern apparaat via een USB-kabel.

3. Algemene Midi Modus met reactie.

Sommige DJ-software zijn in staat om berachtenaar dit apparaat over te brengen, zodat de LED's gaan branden en makeh het tevens möglichk om de PC-software te bedieren vanaf dit apparaat.

NB. Raadpleeg het volgende hoofdstuk.

B. PC-SOFTWARE SELECT

U=knt dit apparaat gebruiken om verschillende PC-software mee te bedieren.

1) Sluit dit apparaat met de USB-kabel aan op uw PC of laptop en blij dan op de knop "LOAD DECK A" drukken totdat de KILL LED in DECK A brandt en het gewenste PC-programma weergeeft.
- HI: Deze LED brandt voor SPECIALE MIDI MODUS
- MID: Deze LED brandt voor ALGEMENE MIDI MODUS
- LOW: Deze LED brandt voor ALGEMENE MIDI MODUS MET REACTIE

2) Druk op de knop waarvan de bijbehorende LED oplicht, totdat de LED uitgaat.
3) Verwijder de USB-kabel en sluit deze opnieuw aan, nu=kunt u dit apparaat gebruiken en de geselecteerde MIDI-modus bedieren.
4) Wanner de ME-701 is aangesloten op een computer zullen de LED's afwisseled branden tussen Search -> Scratch -> Sync.
- In "SPECIAL MIDI MODUS", blijven de LED's branden om de gebruiker er aan te herinneren dat de PC-software Niet is geactiveerd.
- In General Midi Modus en General Midi Modus met reactie zullen de LED's slechts enkele minuten volop oplichten, dan stoppen, verrolgens zullen alle LED's op halvolle sterkte gaan branden.

Introductie:

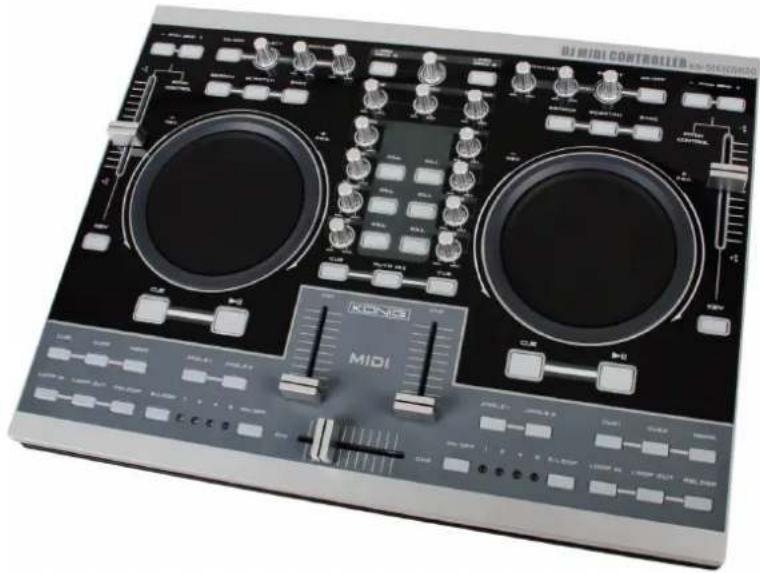

De KN-DIGICON20 is een zeer professionele MIDI-controller met twee jog wielen. Tezamen met de crossfader geeft het de amateur DJ net als de professionele DJ echte professionele mixermogelijkheden op deze MIDI-controller. De controller is geschikt voor MP3/WAV/OGGbestanden op een PC of laptop. De scratchfunctie, naadloze looping, de kill-functions en verschillende effecten gegen de creatieve DJ volledige contrôle. De KN-DIGICON20 werkdt plug & play met Mac OS X en Windows® XP SP2 en Vista™. Voeding worden aangeleverd via USB 2.0.

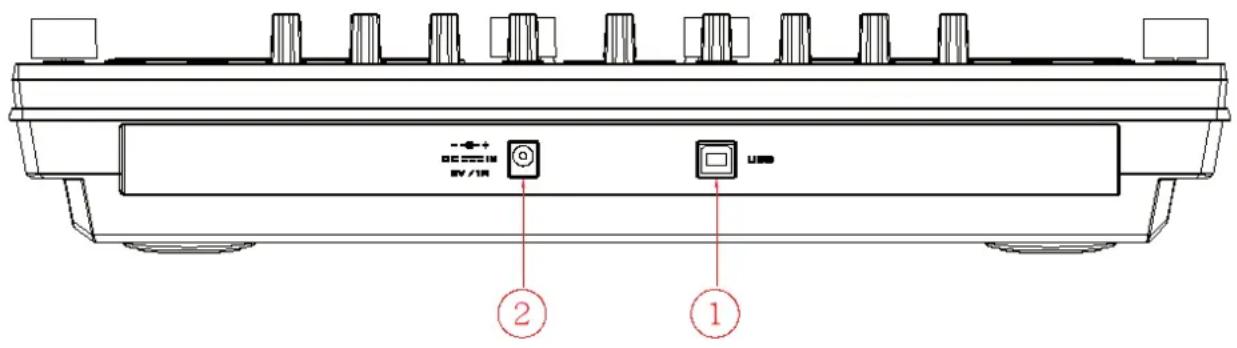

Beschrijving achechterkant:

1. USB-aansluiting:

• Aansluiting voor uw PC om het afspelen te bedieren
• Verkrijgt voeding via uw PC of laptop

Installer de Demo software (Emix) op de bijgeleverde CD voordat u dit apparaat aansluit op uw PC of laptop en upload uw muziek maar het programma. Test het programme vanaf uw computer en controllerer of de bedieningseenheid de juiste reactie krijt (de correspondende LED's lichten op).

NB: Deze eenheid mag nicht worden ingeschakeld voordat de computersoftware (Emix) is gestart

2. Transformersaansluiting

Wanner dit apparaat Niet voldoende voeding kan krijgen via de USB-kabel, dan kut u de transformer (gelijkstroom type, 6V/1A)hier op aan sluiten.

Denk er om dat de polariteit van de transformator - - + moet+zijn.

Functie van de controle-eenheid

1. SEAMLESS LOOP

a. Loop-in

Het Loop-in punt kan worden opgenomen gedurende PLAY en PAUSE. Wanner het Loop-out punt is opgenomen en het Loop-in punt is ingesteld awhile het Loop-out punt zal het Loop-out punt worden gewist.

b. Loop-out / Exit

i. Nadat het Loop-in punt is ingesteld, drukt u op deze toets om het eindpunt van de LOOP interval te bewaren, en start LOOPING.
ii. Druk opniew op deze toets om UIT Looping te gaan.
iii. Reset het Loop-out punt: Druk opnieuw op deze toets om het Loop-out punt opnieuw in te stellen en looping zaopnieuw starten.
iv. Het Loop-out punt moet na het Loop-in Punt komen of het Loop-out punt za worden gewist.

c. Reloop

i. Druk hierop om de naadloze loop te herstarten.
ii. Geen functie wanner er geen Loop-in punt is opgenomen.
iii. Wanner het Loop-out punt Niet is ingesteld za het Loop-in punt opnieuw worden afgespeeld.

(verbelijkbaar met de hotcue functie)

2. SMART LOOP (SELECTER REEKS)

U kurz de Looping interval kiezen tussen: 1/2/4/8 beat.

3. SMART LOOP AAN/UIT

LED AAN: De Loop worden gespeeld met de gekozen interval.

LED UIT: De Loop worden gespeeld met de interval tussen de Loop-in en Loop-out.

4. HOT-CUE

Dit onderdeel maakt het möglichk om onmiddellijk van 2 cue punten af te spelen.

a. Stel CUE geheugen in: Druk eerst op de MEMO toets en druk dan op de CUE toets om de CUE instelling af te ronden, nu za de CUE toets gaan branden.
b. Speel "CUE" geheugen: Door op een specifi eke CUE toets te drukken, za deze ongeveer 5 seconden knipperen.

NB:Deze functie is nicht beschikbaar gedurende het REVERSE geluideffect.

5. JINGLE/SAMPLER

U=knt de Effecten of Songs voor Jingle instellen op uw computer.

a. Druk op de Memo toets en dan op Jingle, een "Sampler track" zal wordenGPCREEerd in de "Jingle list". U=kunt de opgenomen sampler toevoegen aan de Jingle op uw computer.
b. Maximale lenghte van de samplerijd: 12 seconden

6. WEERGAVE / PAUZE

Door op.Deze toets te drukken schakelt u tussen PLAY en PAUSE modi.

LED-lampje:

i. Wanner het nummer speelt is de LED-indicator AAN.
ii. Wanner het nummer pauzeert knippert de LED-indicator.

7. CUE

De cuefungtie maakt het möglichk om de CD terug te latent gaan maar het in het geheugen opgeslagen punt. In de PAUSE modus, drukt u op de CUE toets om het cuepunt in te stellen, de CUE toets za gaan knipperen; in PLAY modus, drukt u op deze toets om te pauzeren op het in het geheugen opgeslagen punt.

8. JOGWIEL

- Snelheidscontrole (SEARCH aanduiding uit)

Doorijdens het afspelen aan het wiei te draaien za de afspeelsnelheid veranderen. Door met de klok mee te draaien za de afspeelsnelheid toenemen; de snelheid neemt af door gegen de klok in te draaien.

- Zoek (SEARCH aanduiding brand)

Door het wel te draaien, zal de speler snel voorwaarts ofchterwaarts zoeken. De zoeksnelheid zal veranderen met de draaisnelheid. Het kan worden uitgevoerd met een toename van een frame.

9. KEY ON/OFF SCHAKELAAR (MT)

Druk op de toets KEY om deze functie aan of UIT te schakelen.

Indien het AAN is, behoud de eenheid een constant tempo en dit zal nicht wijzigen wonneer de pitch schuif worden bewogen.

10. PITCH CONTROL SCHUIF

Om de geselecteerde afspeelsnelheid te evenaren (8%, 16%, 32%, 100%), kurz u elke ree kiezen:tussen minimum (bovenkant) en maximum (onderkant) door de pitch control schuif te bewegen.

11. PITCH BEND + / - TOETS

Wanner bede CD-spelers spelen, maakt de pitch bend functie het mogelijk om de positie van de bass beat overeen te stemmen nadat de pitch is aangepast. De pitch zar automatisch omhoog gaan tot +16% vanaf de huidige instelling wanner u de ^+ "toets indrukt. Wanner u de - toets indrukt, zar de pitch automatisch omlaag gaan tot - 16 % vanaf de huidige instilling. Door het veranderen van de pitch kan de positie van de beats overeen worden gestemd.

12. SEARCH TOETS

Druk op deze toets om de Jog Dial functie te schakelen:tussen SEARCH en PITCH BEND.

• Wonneer de LED aan is, draai de jog om snel voor- en achterwaarts te zoeken.
• Wanner de LED uit is, draai de jog voor de pitch bend functie.
• Indien de jog gedurende 8 seconden nicht heeft bewogen, za de indicator uit gaan en de jog is:kaar voor de voor pitch bend functie.

13. SCRATCH EFFECT

LED AAN: Scratch AAN.

LED UIT: Scratch UIT.

14. SYNC:

Deze functie dient om automatisch de BPM van eenheden 1 & 2 te synchroniseren.

15.EFFECTPARAMETER

Pas de parameter van het effect aan door de knoppen te draaien. X voor sterkte, Y voor lengte.

16.EFFECT KIEZER

Om de effecten van uw PC software te selecteren.

17.EFFECT AAN/UIT

Effect aan-/uitschakelaar.

Mixeronderdeel

18. Hoofd volumeaanpassing

Past de hoofduitgang van het geluidsniveau aan.

19. BOOTH Volume aanpassing

Wordt gebruikt om het niveau van de BOOTH MONITOR uitgang aan te passen. Dit niveau wordt nicht beinvloed door het hoofdvolume en hoofdbalans.

20. CUE NIVEAU (Cueniveau aanpasknop):

Past het hoofdtelefoongeluid aan. Wanner CH-1 of CH-2 is geseleerd wordt het niveau nicht beinvloed door het aanpassen van het hoofdvolume en hoofdbalans.

21. Gain:

Pas het ingangssignaal aan, het LCD-schem toont [ Sam Forward ] of [ Sam Reverse ] gedurende 2 seconden.

22. KANAAL EQ CONTROL

HI:

Past de hoge tooningang aan. In de centrale positie zar het geluid neutraal zichn.

23. Mid:

Past de midden tooningang aan. In de centrale positie za het geluid neutraal+zijn.

24. Laag:

Past de lage tooningang aan. In de centrale positie za het geluid neutraal zichn.

25. KILL

Druk op de toetsen om de geselecteerde band (Hi/Mid/Low) van het nummer te dampen.

26.CUE:

Gebruik dit om de bron (CH-1 & CH-2, MASTER) te selecteren, zodat deze kan worden beluisterd met een hoofdtelefoon.

Druk opniew om de keuze ongedaan te make. Druk op diverse toetsen om gemixt geluid te verkrijgen van de geselecteerde bronnen.

27. AUTO MIX:

Druk op de Auto Mix toets om eenheid 1 & eenheid 2 automatisch te mixen (met fade in/uit effect)

28. KANAAL (CH-1 TO CH-4) FADER

Past de kanaal uitgangs niveaus aan.

29. CROSS FADER

Wordt gebruikt om het gemixte geluidsvolume van de brunnen Ch1 of Ch2 aan te passen.

CONFORMITEITVERKLARING

Wij,

Nedis BV

De Tweeling 28

5215 MC 's-Hertogenbosch

Nederland

Tel.: [phone]

E-mail: [e-mail]

Verklaren dat het product:

Merknaam: König Electronic

Model: KN-DIGICON20

Description: Digital bedieningspaneel

in overeenstemming met de volgende normen is:

EMC: EN 55022:2006

EN 55024:1998+A1:2001+A2:2003

EN 61000-3-2:2000+A1:2005

EN 61000-3-3:1995+A1:2001+A2:2005

Conform de bepalingen van zichtijn 89/336/EEG.

's-Hertogenbosch, 04 maart 2008

Mevr. J. Gilad

Directeur inkoop

Veiligheidsvoorzorgsmaatregelen:

Wanneer service of reparatieoodzakelijk is, mag dit product UITSLUITEND door een geauthoriseerde technicus geopend worden; dit om de kans op het krijgen van een elektrische schok te voorkomen. Als er een probleem opttreedt, koppel het product dan los van het Lichtnet en van andere apparatuur. Stel het product Niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specifi caties zonder voorafgaande mededeling onder Voorbehoud. Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten Niet met het gewone huisafval verwijderd moot worden. Voor dit soort producten zijn er speciale inzamelingspunten.
