GEBRUIKSAANWIJZING ZEI3921IBA ZANUSSI

NL Gebruiksaanwijzing 2

EN User manual 13

Veiligheidsinformatie	2
Veiligheidsvoorschriften	4
Beschrijving van het product	6
Dagelijks gebruik	6
Nuttige aanwijzingen en tips	6

Onderhoud en reiniging	8
Probleemoplossing	8
Montage	10
Technische gegevens	11
Milieubescherming	12

Wijzigingen voorbehouden.

Veiligheidsinformatie

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel en schade veroorzaakt door een foutieve installatie. Bewaar de instructies van het apparaat voor toekomstig gebruik.

Veiligheid van kinderen en kwetsbare mensen

⚠ Waarschuwing! Gevaar voor verstikking, letsel of permanente invaliditeit.

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan van een volwassene of van ie-mand die verantwoordelijk is voor hun veiligheid.
• Laat kinderen niet met het apparaat spelen. Kinderen jonger dan 3 jaar moeten niet zonder toezicht in de buurt van het apparaat worden gelaten.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Het apparaat is heet.
• Als het apparaat is uitgerust met een kinderbeveiliging, raden wij aan dit te activeren.
• Reiniging en onderhoud mag niet worden uitgevoerd door kinderen zonder toezicht.

Algemene veiligheid

• Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens gebruik. De verwarmingselementen niet aanraken.
• Bedien het apparaat niet met een externe timer of een apart afstandbedieningssysteem.
• Zonder toezicht koken op een kookplaat met vet of olie kan gevaarlijk zijn en brandgevaar opleveren.
• Probeer brand nooit met water te blussen, maar schakel in plaats daarvan het apparaat uit en bedek de vlam, d.w.z. met een deksel of blusdeken.
• Bewaar geen voorwerpen op de kookplaten.
• Gebruik geen stoomreiniger om het apparaat schoon te maken.
• Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, aangezien ze heet kunnen worden.
• Als de glaskeramische oppervlakte gebarsten is, schakel het apparaat dan uit om het risico op elektrische schokken te voorkomen.
• Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen.
• Als het apparaat direct op de voeding wordt aangesloten, is er een scheidingsschakelaar met een contactopening nodig op alle polen. Complete afsluiting overeenkomstig de voorwaarden gespecificeerd in de overspanningscategorie III moet worden gegarandeerd. De aardekabel is hiervan uitgesloten.
• let er bij het leiden van de stroomkabel op dat de kabel niet direct in contact komt (bijvoorbeeld bij gebruik met isolatiehoes) met onderdelen die temperaturen kunnen bereiken van 50°C hoger dan kamertemperatuur.

Installatie

Waarschuwing! Alleen een erkende installatietechnicus mag het apparaat lleren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.

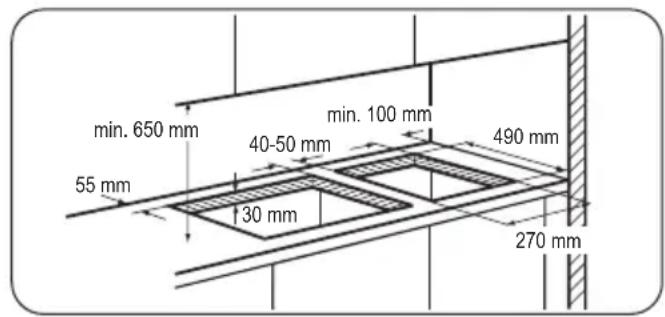

• Houd de minimumafstand naar andere apparaten en units in acht.
• Wees voorzichtig met het verplaatsen van het apparaat, het is zwaar. Draag altijd veiligheidshandschoenen.
• Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.
• Bescherm de bodem van het apparaat te-gen stoom en vocht.
• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat hete pennen van het apparaat vallen als de deur of het raam wordt geopend.
• Als het apparaat geïnstalleerd is boven lades zorg er dan voor dat de ruimte tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.

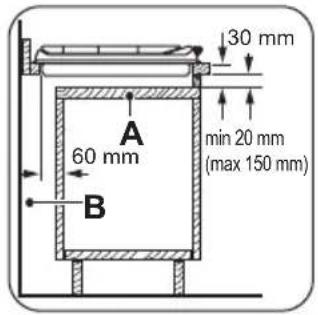

• De onderkant van het apparaat kan heet worden. Wij raden aan om een onbrandbaar scheidingspaneel te plaatsen onder het apparaat om te voorkomen dat de onderkant kan worden aangeraakt.

Aansluiting aan het elektriciteitsnet

Waarschuwing! Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.

- Dit apparaat moet worden aangesloten op een geaard stopcontact.

• Verzeker u ervan dat de stekker uit het stopcontact is getrokken, voordat u welke werkzaamheden dan ook uitvoert.
• Gebruik de juiste stroomkabel.
• Voorkom dat de stroomkabels verstrikt raken.
• Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het hete apparaat of heet kookgerei niet aanraakt als u het apparaat op de nabijgelegen contactdozen aansluit
• Zorg ervoor dat het apparaat correct is ge-installeerd. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ervoor zorgen dat de contactklem te heet wordt.
• Zorg ervoor dat er een schokbescherming wordt geïnstalleerd.
• Zorg ervoor dat het snoer niet wordt belast door trekken.
• Zorg dat u de hoofdstekker (indien van toe-passing) of kabel niet beschadigt. Neem contact op met de service-afdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.
• De elektrische installatie moet een isolatie-apparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.
• Gebruik alleen de juiste isolatie-apparaten: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.

Gebruik

Waarschuwing! Gevaar op letsel, brandwonden of elektrische schokken.

- Verwijder voor gebruik (indien van toepassing) de verpakking, labels en beschermfolie.

• Gebruik dit apparaat in een huishoudelijke omgeving.
• De specificatie van het apparaat mag niet worden veranderd.
• Laat het apparaat tijdens het gebruik niet onbeheerd achter.
• Bedien het apparaat niet met natte handen of als het contact maakt met water.
• Leg geen bestek of deksels van steelpannen op de kookzones. Deze kunnen heet worden.
• Zet de kookzone op "uit" na elk gebruik. Vertrouw niet alleen op de pandetector.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Sluit het apparaat direct af van de stroom-toevoer als het oppervlak van het apparaat gebroken is. Dit om elektrische schokken te voorkomen.
• Gebruikers met een pacemaker moeten een afstand van minimaal 30 cm bewaren van de inductiekookzones als het apparaat in werking is.
• Als u eten in de hete olie doet, kan het spatten.

Waarschuwing! Brand- of explosiegevaar.

• Verhitte vetten en olie kunnen ontvlambare damp afgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vet en olie als u er mee kookt.
• De dampen die hete olie afgeeft kunnen spontane ontbranding veroorzaken.
• Gebruikte olie die voedselresten bevat kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.
• Plaats geen ontvlambare producten of items die vochtig zijn door ontvlambare producten in, bij of op het apparaat.

Waarschuwing! Risico op schade aan het apparaat.

• Zet geen heet kookgerei op het bedieningspaneel.
• Laat kookgerei niet droogkoken.
• Laat geen voorwerpen of kookgerei op het apparaat vallen. Het oppervlak kan beschadigen.
  ■ Activeer de kookzones niet met lege pannen of zonder pannen erop.
• Geen aluminiumfolie op het apparaat leggen.
• Pannen van gietijzer, aluminium of met beschadigde bodems kunnen krassen veroorzaken in het glas of glaskeramiek. Til deze voorwerpen altijd op als u ze moet verplaatsen op het kookoppervlak.

Onderhoud en reiniging

Waarschuwing! Risico op schade aan het apparaat.

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Gebruik geen waterstralen of stoom om het apparaat te reinigen.
• Maak het apparaat schoon met een vochtige, zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.

Verwijdering

Waarschuwing! Gevaar voor letsel of verstikking.

• Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat.
• Haal de stekker uit het stopcontact.
• Snijd het netsnoer van het apparaat af en qooi dit weq.

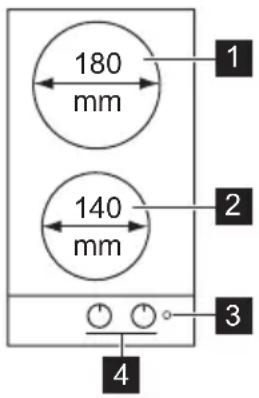

Indeling kookplaat

180 mm 140 mm 1 2 3 4

Bedieningsknoppen elektrische kookzones

Symbool Functie

0 uit-stand

1 Achterste kookzone 1800 W
2 Voorste kookzone 1400 W
3 Stroomindicatielampje
4 Bedieningsknoppen

Symbool Functie

1 minimale warmte

9 maximale warmte

Dagelijks gebruik

Om de temperatuur in te schakelen en de instelling te verhogen de knop rechtsom draaien. Om de temperatuurinstelling te verlagen de knop linksom draaien. Om de kookzone uit te schakelen de knop op 0 draaien.

Het controlelampje gaat branden als een of beide kookzones wordt ingeschakeld, en blijft branden tot de kookzones worden uitgeschakeld.

Automatische uitschakeling

De kookplaat wordt automatisch uitgeschakeld als:

• Alle kookzones zijn uitgeschakeld.
• U ongeschikt kookgerei gebruikt.

Nuttige aanwijzingen en tips

- U een kookzone niet uitschakelt of de kookstand verandert.

Voordat u de kookplaat weer gebruikt, moet de bedieningsknop op de uit stand staan.

Verwarmingsstand	Timer automatische uitschakeling
1 - 2 6 uur
3 - 4 5 uur
5 4 uur
6 - 9 1,5 uur

Kookgerei voor inductiekookzones

Bij inductiekoken wekt een krachtig elektromagnetisch veld een vrijwel onmiddellijke warmte in het kookgerei op.

Kookmaterialen

- geschikt: gietijzer, staal, geëmailleerd staal, roestvrij staal, een meerlaags bodem (door de fabrikant specifiek gekenmerkt als geschikt).

- niet geschikt: aluminium, koper, messing, glas, keramiek, porselein.

Kookgerei is geschikt voor een inductiekookplaat als ...

• ... een beetje water op de hoogste kookstand binnen korte tijd wordt verwarmd.
• ... een magneet vast blijft zitten aan de bodem van het kookgerei.

De bodem van het kookgerei moet zo dik en vlak mogelijk zijn.

Afmetingen van de pannen: Inductiekookzones passen zich tot op zekere hoogte automatisch aan de grootte van de bodem van de pan aan. Maar de minimale diameter van het magnetische deel van de onderkant van de pan moet overeenkomen met de diameter van de kookzone:

Kookzone Minimale diameter van de pan

Voorkant 120 mm

Achterkant 145 mm

Energie besparen

• Doe indien mogelijk altijd een deksel op de pan.
• Zet de pan op de kookzone voordat u deze inschakelt.

Voorbeelden van kooktoepassingen

De gegevens in de volgende tabel dienen slechts als richtlijn.

Ver-warmings-stand	Gebruik om: Time	(Tijd)	Tips
1 Bereide gerechten warmhouden naar be-		hoefte	Afdekking
1-2 Hollandaisesaus, smelten: boter, chocolade, gelatine		5-25 min Tussendoor mengen
1-2 Stollen: luchtige omeletten, gebakken eier-en		10-40 min	Met deksel bereiden.
2-3 Zachtjes aan de kook brengen van rijst en gerechten op melkbasis, reeds bereide ge-rechten opwarmen		25-50 min	Voeg minstens tweemaal zoveel vloeistof toe als rijst; melkgerechten tijdens het bereiden tussendoor roeren
3-4 Stomen van groenten, vis en vlees 20-45		min	Voeg een paar eetlepels vocht toe
4-5 Aardappelen stomen 20-60		min	Gebruik max. 1/4 l water voor 750 g aardappelen
4-5 Bereiden van grotere hoeveelheden voed-sel, stoofschotels en soepen		60-150 min	Tot 3 l vloeistof plus ingrediënten
6-7 Lichtjes braden: kalfsoester, cordon bleu van kalfsvlees, koteletten, rissoles, wors-tjes, lever, roux, eieren, pannenkoeken, do-nuts		naar be-hoefte	Halverwege de bereidingstijd omdraai-en.
7-8 Door-en-door gebraden, rösties, lenden-biefstukken, steaks		5-15 min Halverwege de bereidingstijd omdraai-en.
9	Aan de kook brengen van grotere hoeveelheden water, pasta koken, aanbraden van vlees (gou-lash, stoofvlees), frituren van patat

Geluiden tijdens de werking

Als u een van de volgende geluiden hoort

• krakend geluid: kookgerei is vervaardigd uit verschillende materialen (sandwichconstructie).
• fluiten: u gebruikt een of meer kookzones op hoog vermogen, en het kookgerei is ge-

Onderhoud en reiniging

Reinig het apparaat na elk gebruik.

Gebruik altijd kookgerei met een schone bodem.

Waarschuwing! Trek voordat u de kookplaat gaat schoonmaken altijd eerst de stekker uit het stopcontact en laat de kookplaat afkoelen

De kookplaat kan het beste worden schoongemaakt als hij nog warm is; etensresten kunnen gemakkelijker verwijderd worden als ze nog warm zijn

Waarschuwing! Scherpe voorwerpen en schurende reinigingsmiddelen schadigen het apparaat.

Het reinigen van het apparaat met een stoomstraal- of hogedrukreiniger is om veiligheidsredenen verboden.

Krassen of donkere vlekken hebben geen invloed op de werking van het apparaat.

Verwijderen van vuil:

1. Gebruik het fijn schuurmiddel of een schuurspons om het vuil te verwijderen.

Probleemoplossing

maakt van verschillende materialen (sandwichconstructie).

• zoemen: u kookt op hoog vermogen.
• tikken: er vinden elektrische schakelprocessen plaats.
• sissen, zoemen: de ventilator is aan.

De geluiden zijn normaal en geven geen defecten aan.

1. Reinig het apparaat met een vochtige doek en een beetje afwasmiddel.
2. Verwarm de kookplaat op een lage temperatuur en laat deze opdrogen.
3. Om de kookplaten te onderhouden, wrijf de kookzones met een beetje olijfolie op een keukenpapiertje in om roest te voorkomen

Belangrijk! Gebruik een schoonmaakmiddel voor roestvrij staal om de roestvrij stalen randen schoon te maken.

De roestvrijstalen rand van de plaat kan iets verkleuren als gevolg van thermische sting.

Het roestvrij staal kan beschadigen als het te heet wordt. Daarom moet u ook niet koken met grillstenen, aardewerk potten of pannen van gietijzer. Gebruik geen aluminium folie om schade aan het oppervlak te voorkomen.

Storing Mogelijke oorzaak en oplossing

Het apparaat werkt helemaal niet.

- Controleer de zekering van de stroomvoorziening in de stoppenkast van het huis. Neem contact op met een bevoegde elektricien als de zekering steeds doorbrandt.

Storing Mogelijke oorzaak en oplossing
De plaat wordt niet warm. • Zorg ervoor dat u het apparaat aansluit en schakel de elektrische voeding in. • Zorg ervoor dat u de bedieningsknop goed draait. • Controleer de zekering van de stroomvoorziening in de stoppenkast van het huis. Neem contact op met een bevoegde elektricien als de zekering steeds doorbrandt.
Resultaten van de plaat zijn niet bevredigend.	• Zorg ervoor dat de plaat schoon en droog is. • Zorg ervoor dat de pan de juiste maat heeft voor de kookplaat. • Zorg ervoor dat de pan een vlakke bodem heeft. • Zorg ervoor dat de instelling correct is voor de soort bereiding.
Er klinkt een geluidssignaal (dub-bel geluidssignaal).	• De pan is niet geschikt. Gebruik geschikt kookgerei. • Geen kookgerei op de plaat. Plaats kookgerei op de plaat. • De diameter aan de bodem van het kookgerei is te klein voor de plaat. • Gebruik een kleinere plaat. Gebruik geschikt kookgerei.

Als er een storing optreedt, probeer dan eerst zelf een oplossing voor het probleem te vinden. Als u niet zelf het probleem kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling.

Als u het apparaat verkeerd heeft gebruikt, of als de installatie niet is uitgevoerd door een erkende monteur, dan is het

bezoek van de klantenservicemonteur of van uw leverancier mogelijk niet gratis, zelfs niet in de garantieperiode.

Labels meegeleverd in de zak met accessoires

Bevestig de stickers zoals hieronder weergegeven:

A) Plak de sticker op de garantiekaart en verstuur dit deel (indien van toepassing)
B) Plak de sticker op de garantiekaart en bewaar dit deel (indien van toepassing)

C) Plak de sticker op het instructieboekje.

Deze gegevens zijn nodig om u snel en goed te kunnen helpen. Deze gegevens vindt u op het typeplaatje.

• Modelbeschrijving ......
• Productnummer (PNC) ......

Montage

- Serienummer (S.N.)......

Gebruik alleen originele reserveonderdelen.

Deze zijn verkrijgbaar bij onze klantenservice en erkende winkels met reserveonderdelen.

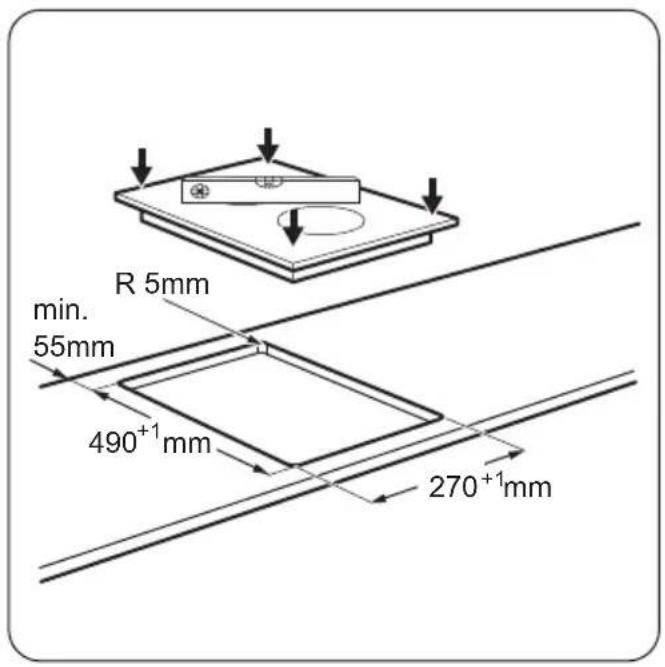

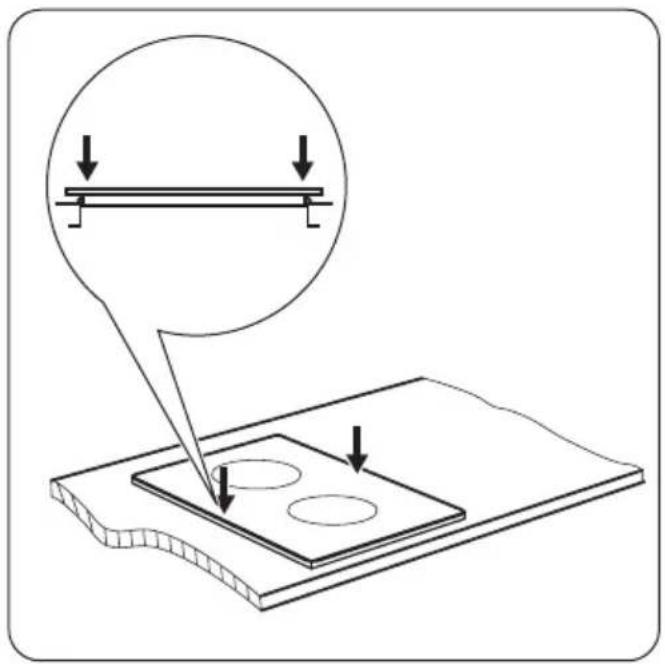

Montage

Waarschuwing! Neem de instructies zorgvuldig door en volg ze op. Risico op el of beschadiging van het apparaat.

• Zorg dat er geen transportschade aan het apparaat is. Sluit geen beschadigd apparaat aan. Indien nodig, neem contact op met de leverancier.
• Installeer inbouwapparaten alleen nadat u het apparaat in de correcte inbouweenheden en werkoppervlakten hebt gemonteerd. Zorg dat de inbouweenheden en oppervlakten voldoen aan de normen.
• Houd u aan alle wetten, voorschriften, richtlijnen en normen die van kracht zijn in het land waar het apparaat wordt gebruikt (veiligheidsvoorschriften, recyclingvoorschriften, veiligheidsvoorschriften met betrekking tot elektrische installaties, enz.)

Waarschuwing! Risico op letsel door elektrische stroom.

• De netaansluiting staat onder stroom.
• Schakel de stroomtoevoer naar de netaansluiting uit.
• Als de bevestigingssteun zich in de buurt van het aansluitblok bevindt, controleer dan altijd of de aansluitkabel niet in aanraking komt met de rand van de bevestigingssteun.

Aansluiting aan het elektriciteitsnet

• Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier.
• Gebruik altijd een correct geïnstalleerd, schokbestendig stopcontact.

• Zorg ervoor dat het netsnoer na installatie bereikbaar is.

• Trek niet aan het aansluitnoer om het apparaat los te koppelen. Trek altijd aan de stekker.

• Er is brandgevaar als het apparaat verbinding maakt met een verlengkabel, een adapter of een meervoudige aansluiting. Zorg ervoor dat de aarde-aansluiting overeenkomt met de normen en regelgeving.
• Laat de stroomkabel niet warmer worden dan 90°C.

Zorg ervoor dat u de blauwe neutrale kabel aansluit op de aansluiting met de letter "N" erop. Sluit de bruine (of zwarte) fasekabel aan op de aansluiting met de letter "L". Zorg dat de fasekabel altijd verbinding maakt.

Vervanging van het aansluitsnoer

Gebruik om de aansluitkabel te vervangen alleen het type H05V2V2-F T90 of een gelijksoortig type. Zorg ervoor dat de doorsnede van het snoer geschikt is voor het voltage en de bedrijfstemperatuur. De geel/groene aardedraad moet ongeveer 2 cm langer zijn dan de bruine (of zwarte) fasedraad.

Inbouw

min. 650 mm 55 mm 30 mm 40-50 mm min. 100 mm 490 mm 270 mm

Als er meerdere kookplaten van 30cm naast elkaar in dezelfde opening gemonteerd worden is hiervoor een montageset verkrijgbaar - bestaande uit een draagbeugel aan de zijkant en aanvullende afdichtingen - bij onze Klanten-

service De bijbehorende installatie-instructies zitten in de verpakking van deze set

R 5mm min. 55mm 490+1 mm 270+1mm

Mogelijkheden voor inbouw

Keukenmeubel met deur

Het paneel geïnstalleerd onder de kookplaat moet eenvoudig te verwijderen zijn en eenvoudig toegang bieden indien technische hulp nodig is.

130 mm min 20 mm (max 150 mm) A 60 mm B

a) Verwijderbaar paneel
b) Ruimte voor aansluitingen

Keukenmeubel met oven

Om veiligheidsredenen en om een gemakkelijke verwijdering van de oven uit het meubel mogelijk te maken, moeten de elektrische aansluitingen van de kookplaat en de oven afzonderlijk geïnstalleerd worden.

Technische gegevens

Afmetingen kookplaat

Breedte: 290 mm

Lengte: 510 mm

Inbouwafmetingen kookplaat

Breedte: 270 mm

Lengte: 490 mm

Vermogen kookplaten

Achterste kookzone180 mm	1.8 kW
Voorste kookzone 140 mm	1.4 kW

Milieubescherming

Recycle de materialen met het symbool 📆 Gooi de verpakking in een geschikte verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi apparaten gemarkeerd met het symbool ✗ niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.

Verpakkingsmateriaal

De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststof onderdelen zijn gemarkeerd, bijv.: >PE<,>PS<, etc. Gooi het verpakkingsmateriaal weg in de juiste afvalcontainer bij uw plaatselijke afvalverwerkingsdienst.

Contents
