GEBRUIKSAANWIJZING 58275 UNOLD

Gebruiksaanwijzing - Istruzioni per l'uso

Manual de instrucciones - Návod k obsluze

Instrukcja obsługi

Impressum:

Stand: Juli 2011 /nd

Copyright ©

Mannheimer Straße 4

68766 Hockenheim

Telefon [phone]

Telefax [phone]

E-Mail [e-mail]

Internet www.unold.de

SERVICE-HOTLINE

Gebruiksaanwijzing Model 58235/58275

Veiligheidsinstructies 26

Functie 27

Veiligheidsfuncties....27

Kookgereedschap....28

Ingebruikname 28

Bedieningspaneel 28

Bediening van de inductiekookplaat 29

Reiniging en onderhoud 30

Verhelpen van fouten 30

Garantievoorwaarden 59

Verwijderen van afval / Milieubescherming 62

INHALTSVERZEICHNIS

Enkele inductiekookplaat

Model 58275

Dubbele inductiekookplaat

CE

RoHS√

Behuizing: Edelstaal, geborsteld

Plaat: Hittebestendig, onbreekbaar glas

Uitrusting: Automatische aanpassing aan netspanning

Automatische uitschakeling na 2 uur

Automatische herkenning van geschikte potten/pannen met alarmfunctie

Timer met tijdvoorkeuze

Temperatuurinstelling in 6 standen

Oververhittingsbeveiliging

Overspanningsbeveiliging

Automatische herstart na stroomstoring

Restwarmte-indicator

Voor potten/pannen met een diameter van 12 t/m 26 cm

Belastbaar tot 4 kg per kookplaat

Toebehoren: Gebruiksaanwijzing

Magneet ter controle van de geschiktheid van het kookgereedschap

Technische wijzingen / designwijzigingen voorbehouden.

VEILIGHEIDSINSTRUCTIES

1. Lees a.u.b. de volgende instructies en bewaar deze.
2. Dit apparaat is niet bedoeld om te worden gebruikt door personen (kinderen inbegrepen) met een beperkt lichamelijk, sensorisch of geestelijk vermogen of bij gebrek aan ervaring en/of kennis, tenzij deze personen door een voor hun veiligheid verantwoordelijke persoon onder toezicht gehouden worden of door deze persoon geïnstrueerd zijn over het gebruik van het apparaat.
3. Kinderen moeten onder toezicht gehouden worden om ervoor te zorgen dat zij niet met het apparaat spelen.
4. Apparaat alleen aansluiten op wisselstroom met spanning conform typeplaatje op het apparaat.
5. LET OP:

Bij model 58275 mag geen ander elektrisch apparaat tegelijkertijd op hetzelfde circuit worden gebruikt om een overbelasting van het stroomnet te voorkomen.

1. Dit apparaat mag niet met een externe tijd-schakelklok of een afstandsbedienings- systeem worden gebruikt.
2. Personen met pacemakers, in het bijzonder apparaten van oudere makelij, moeten vóór inbedijfname hun arts consulteren, omdat de functie van de pacemaker zou kunnen worden belemmerd.
3. Het apparaat mag nooit in water of andere vloeistoffen worden gedompeld. Bescherm het apparaat tegen vocht.
4. Vóór het verwarmen het snoer a.u.b. volledig afwikkelen, opdat dit niet met hete delen in contact komt.
5. Het apparaat is uitsluitend bestemd voor huishoudelijk gebruik of voor soortgelijke doeleinden, bijvoorbeeld

■ keukens in winkels, kantoren of andere werkplaatsen,
■ in boerderijen,
■ voor gebruik door gasten in hotels, motels of andere indiening inrichtingen,
■ in particuliere huizen of vakantiewoningen.

1. Plaats het apparaat op een stabiel, vlak en droog oppervlak. Plaats het apparaat nooit op hete oppervlakken, metalen oppervlakken of met textiel afgedekte oppervlakken.

2. Houd voldoende afstand t.o.v. voorwerpen die op magnetisme reageren, bijv. betaalpasjes, radio, TV, videocassetten, enz.

3. Houd tijdens het gebruik voldoende afstand t.o.v. wanden en brandbare voorwerpen zoals bijv. gordijnen.

4. Gebruik het apparaat niet in de buurt van warmtebronnen.
5. Gebruik voor het koken op de inductiekookplaat alleen voor inductie geschikte kookgereedschappen.
6. Het apparaat verwarmt zeer snel. Het verwarmen van lege potten/pannen kan tot beschadigingen aan het apparaat alsmede aan het kookgereedschap leiden.
7. Het apparaat wordt niet gezorgd voor geïnstalleerd in een werkingstop te worden.
8. Schakel het apparaat pas in als er zich een gevuld kookgereedschap op de kookplaat bevindt. Kookgereedschap niet te vol maken om overkoken te voorkomen.
9. Laat geen metalen voorwerpen zoals bijv. messen of vorken op de kookplaat liggen omdat deze zich bij het inschakelen van het apparaat zouden kunnen verwarmen.
10. Verwarm geen gesloten metalen dozen, deze zouden kunnen barsten.
11. Zorg ervoor dat de ventilatiesleuven van het apparaat steeds vrij zijn.
12. Tijdens het bedrijf mag het apparaat niet worden bewogen. Voordat u het apparaat beweegt, schakel het apparaat uit en neem het kookgereedschap eraf.
13. Laat geen voorwerpen op de glasplaat vallen – breukgevaar! Bij scheuren in de glasplaat of andere beschadigingen mag het apparaat niet verder worden gebruikt, maar moet ter reparatie aan onze klantenservice worden gestuurd.
14. Het apparaat mag niet langer dan 4 uur in continu bedrijf worden gebruikt. Bij langer gebruik het apparaat tussendoor voor minstens 30 minuten uitschakelen.
15. De glasplaat kan zich door de van het kookgereedschap afgegeven hitte verwarmen. Raak het oppervlak daarom niet onmiddellijk na het koken aan en neem de restwarmte-indicatie in acht.
16. Leg geen voorwerpen, foliën o.i.d. tussen kookgereedschap en kookplaat.
17. Plaats geen heet kookgereedschap op het bedieningspaneel.
18. Trek niet de steelpan over de operatieknopen om te vermijden de beschadigen van de knopen.
19. Na het gebruik, voordat u het apparaat ergens anders plaatst of voor het reinigen,

het apparaat altijd uitschakelen en laten afkoelen en de stekker uit het stopcontact trekken.

1. Controleer de stekker en het snoer regelmatig op slijtage en beschadigingen. Stuur het apparaat in geval van beschadigingen van het snoer, de glasplaat of andere onderdelen a.u.b. voor controle en/of reparatie aan onze klantenservice (adres

zie garantievoorwaarden). Ondeskundig uitgevoerde reparaties kunnen aanzienlijke gevaren voor de gebruiker veroorzaken en leiden tot het vervallen van de garantie.

1. Als de kabel van dit apparaat beschadigd is, moet dit door de fabrikant of zijn klantenservice of een vergelijkbaar gekwalificeerde persoon worden vervangen om gevaren te voorkomen.

Het apparaat is uitsluitend bedoeld voor huishoudelijke doeleinden. De fabrikant aanvaardt geen aansprakelijkheid bij ondeskundig of foutief gebruik of als reparaties door niet geautoriseerde werkplaatsen of personen worden uitgevoerd.

FUNCTIE

1. Bij het koken op een inductiekookveld spaart u tot 50 % stroom. De kooktijd wordt met tot 30 % verkort.
2. Bij het koken met inductie wordt niet het kookveld zelf verhit, maar de bodem van het erop staande kookgereedschap voor zover dit ferromagnetisch is. De warmteopwekking gebeurt door wervelstromen die via een magnetisch wisselveld onder de glasplaat worden gegenereerd.
3. De voordelen zijn:

■ Korte reactietijd, daarom korte voorverhittingstijd, snelle en exacte regeling van de warmtetoevoer.

■ Snelle warmteopwekking, omdat de energie na het inschakelen onmiddellijk volledig beschikbaar is.
■ Koele kookplaat die alleen door de van het kookgereedschap gereflecteerde warmte wordt verhit.
■ Hoge energiebesparing van tot 50 %.
■ Eenvoudig schoonmaken, omdat bij het overkoken van levensmiddelen deze niet op de glaskeramische plaat kunnen aanbranden.

■ Grote veiligheid: zodra het kookgereedschap van de kookplaat wordt genomen, wordt de warmteopwekking automatisch gestopt.

VEILIGHEIDSFUNCTIES

1. Overspanningsbeveiliging

Bij een te hoge of te lage spanning past het apparaat het vermogen automatisch aan.

2. Oververhittingsbeveiliging

Het apparaat herkent automatisch wanneer de temperatuur op de glaskeramiek plaat te hoog wordt. In dit geval wordt het kookproces onderbroken een er weerklinkt een signaaltoon in intervallen totdat het apparaat zich weer in het normale temperatuurbereik bevindt (foutmelding E 5).

3. Stroomschommelingen / bliksembeveiliging

Het apparaat herkent automatisch stroom- schommelingen door bliksem en onderbreekt het kookproces. Na een pauze van een minuut wordt het kookproces voortgezet.

4. Metaalbeveiliging

Het apparaat herkent wanneer er zich kleine metalen deeltjes met een lengte van minder

dan 8 cm op de plaat bevinden. In dit geval kan het apparaat niet worden ingeschakeld.

5. Automatische herkenning van geschikt kookgereedschap

Het apparaat herkent automatisch wanneer er geen kookgereedschap op de plaat staat of het gebruikte kookgereedschap niet geschikt is voor inductie. In dit geval weerklinkt er een signaaltoon en het kookproces wordt afgebroken (foutmelding E 0).

6. Restwarmte-indicator

Het apparaat herkent automatisch wanneer de glasplaat door de erop geplaatste pan werd verwarmd. Zolang de glasplaat nog warm is, wordt de display door een rood lampje verlicht. Gedurende deze tijd mag de plaat niet met de hand worden aangeraakt.

KOOKGEREEDSCHAP

1. Gebruik uitsluitend voor inductie geschikt kookgereedschap!
2. Geschikt zijn: edelstaal potten/pannen met ferromagnetische bodem of kern, gietijzeren potten/pannen, geëmailleerde ijzeren potten/pannen.
3. Of uw kookgereedschap geschikt is, kunt u m.b.v. de meegeleverde magneet testen: als deze van buiten op de bodem van het kookgereedschap blijft vast zitten, mag het gereedschap op de inductiekookplaat worden gebruikt.
4. Niet geschikt zijn potten en pannen van aluminium, koper, glas, keramiek en gedeeltelijk van chroomnikkelstaal.

5. De bodemdiameter van het kookgereedschap moet 12 t/m 26 cm bedragen.

6. Plaats het kookgereedschap telkens in het midden van de kookplaat.

7. Pas het verwarmingsvermogen resp. de temperatuur aan het gebruikte kookgereedschap aan. Bij gebruik van kleine potten en pannen kunt u reeds bij 180 °C of 1.400 Watt grilleren. Een te hoge stand kan bij klein kookgereedschap tot beschadigingen leiden.
8. Bij gecoate potten en pannen kan de coating bij te sterke verwarming schade oplopen. Neem a.u.b. bij kookgereedschap principieel de instructies van de fabrikant over het toepassingsgebied van het gereedschap in acht. Kies in geval van twijfel een lagere verwarmingsstand om schade te voorkomen.

INGEBRUIKNAME

1. Verwijder alle verpakkingsmaterialen.
2. Veeg het apparaat met een vochtige doek af.

3. Plaats het apparaat op een stabiel, vlak en droog oppervlak met voldoende afstand naar alle kanten.

4. Steek de stekker in een stopcontact.

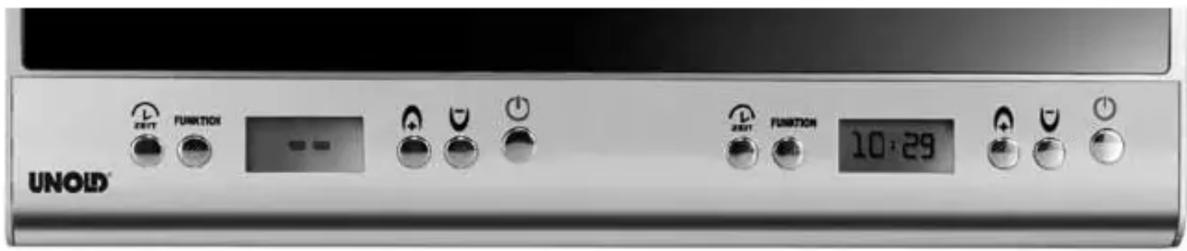

BEDIENINGSPANEEEL

UNOLD FURNITION 10:29

ZEIT-toets (tijd)

Met de timer-functie bepaalt u de tijdsduur van het kookproces. De tijdsduur mag 4 uur zonder onderbreking niet overschrijden.

Druk één keer op de toets ZEIT. Op de display verschijnt ZEIT.

De twee cijfers links van het dubbelepunt knipperen.

Geef nu de uur-waarde van de gewenste tijdsduur in door op de plus-toets te drukken.

Druk nog een keer op de toets ZEIT. De twee cijfers rechts van het dubbelepunt knipperen.

Enkele seconden na invoer van het uur-waarde springt de weergave ook automatisch naar de minuten-weergave.

Voer nu de minuten-waarde van de gewenste kookduur in door op de plus-/minus-toets te drukken.

Bevestig de ingevoerde waarden door op de toets ZEIT te drukken. Er weerklinkt een korte signaaltoon ter bevestiging.

Tijdens het kookproces wordt afwisselend de nog resterende tijd alsmede het gekozen vermogen resp. de temperatuur weergegeven.

FUNKTION- toets (functie)

Voor het verloop van het kookproces kunt u naar keuze of een vermogen tussen 400 Watt en 2.000 Watt of een temperatuur tussen 60 en 240 °C kiezen. Een combinatie van de beide besturingsmogelijkheden is niet mogelijk.

Verwarmingsvermogen

Druk op FUNKTION. Op de display verschijnt HEAT.

Stel met de plus- resp. minus-toets het gewenste verwarmingsvermogen in. De volgende standen zijn beschikbaar:

Mod. 58235	Mod. 58275 Toepassing
	Links Rechts
400 W	400 W	400 W warm houden, uitzwellen
800 W	800 W 800	W vitamine besparend koken
1.000 W	1.000 W 1	.000 W aankoken/ braden
1.200 W	1.200 W 1	.200 W braden / aankoken
1.400 W	1.400 W 1	.400 W braden/ ankoken
1.600 W	1.600 W 1	.600 W stevig aanbraden
1.800 W	1.800 W grilleren
2.000 W	grilleren

De aangegeven waarden zijn slechts richtwaarden en gelden voor edelstaal pannen en potten met een diameter van ca. 20 cm. Deze waarden kunnen al naargelang materiaal en grootte van het gebruikte kookgereedschap iets afwijken.

Om veiligheidsredenen is het vermogen bij model 58275 op in totaal 3.400 Watt beperkt om schade aan het huiselijke stroomnet te voorkomen.

Temperatuur

Druk twee keer op FUNKTION. Op de display verschijnt WARM.

Stel met de plus- resp. minus-toets de gewenste temperatuur in.

De volgende temperatuurstanden zijn beschikbaar:

Stand 1	60 °C	Warmhouden
Stand 2	100 °C	Vitamine besparend koken
Stand 3	140 °C	Vitamine besparend braden
Stand 4	180 °C	Braden / aankoken
Stand 5	220 °C	Grilleren
Stand 6	240 °C	Grilleren

PLUS/MINUS-toetsen

Met de plus- resp. minus-toets kunt u de gewenste invoeren bij de tijdkeuze, het verwarmingsvermogen of de temperatuur uitvoeren, zoals boven beschreven.

START/STOP-toets

Druk op de START/STOP-toets om het apparaat in te schakelen.

Op de display verschijnt -- -- als indicatie dat het apparaat aangesloten is.

Als er geen toets wordt ingedrukt, schakelt het apparaat na 2 uur automatisch uit.

BEDIENING VAN DE INDUCTIEKOOKPLAAT

1. Steek de netstekker in het stopcontact. Een signaaltoon bevestigt het inschakelen en het display licht op in blauw. Alle weergaveopties lichten voor 1 seconde op. Dan verschijnt op de display -- -- als indicatie dat het apparaat op het stroomnet aangesloten is.

2. Indien binnen 10 seconden geen toets wordt ingedrukt, wordt de verlichting uitgeschakeld (Sleep functie = vermindering van stand-by stroomverbruik). Wanneer u op een knop drukt, wordt het display licht weer ingeschakeld en zal verlicht blijven tijdens de gehele kookduur.

3. Zet een geschikte gevulde pot of pan in het midden van het kookveld.

4. Druk op de start-stop-toets. Op de display verschijnt 00 00.
5. Druk op de toets FUNKTION en stel in de volgende 5 seconden met de plus-resp. minus- toes het gewenste verwarmingsvermogen resp. de temperatuurstand in. Tegelijk begint de ventilator te draaien.
6. Als er geen kookgereedschap op de plaat staat, weerklinkt er in intervallen een signaaltoon, op de display verschijnt

E 0 en het apparaat schakelt automatisch na 60 seconden uit.

1. U kunt het apparaat of via het vermogen of via de temperatuur besturen.
2. Druk indien nodig opnieuw op de toets FUNKTION en stel de temperatuurstand in van 60 °C tot de maximumwaarde van 240 °C. Zodra het apparaat de ingestelde maximumwaarde heeft bereikt, wordt het verwarmen automatisch onderbroken.
3. U kunt het verwarmingsvermogen resp. de temperatuur tijdens het koken op elk moment wijzigen.
4. Druk op de toets ZEIT. De twee cijfers links van het dubbelepunt knipperen. Geef nu de uur-waarde van de gewenste tijdsduur in door op de plus-toets te drukken.
5. Na enkele seconden wordt de uur-waarde opgeslagen en de twee cijfers rechts van het dubbelepunt knipperen. Geef nu de minuten-waarde van de gewenste tijdsduur in door op de plus-toets te drukken.

6. Druk opnieuw op de toets ZEIT, om de ingestelde tijd te bevestigen. De invoer wordt door een korte signaaltoon bevestigd.

7. Tijdens het kookproces worden op de display het verwarmingsvermogen resp. de temperatuur als ook de resterende tijd weergegeven.

8. Als de ingestelde tijd is bereikt, schakelt het apparaatautomatischuit. Hetdisplayschakelt over naar de rode achtergrondverlichting (restwarmte-indicator).
9. Het apparaat kan tijdens het kookproces op elk moment worden uitgeschakeld door op de start-stop-toets te drukken.
10. De ingestelde tijden worden bij het afbreken resp. na het bereiken van het programma-einde niet opgeslagen.
11. De ventilator draait na afloop van het programma nog ca. 30 seconden door.
12. Als het programma niet via de tijdkeuze wordt geregeld, schakelt het apparaat op z'n laatst na twee uur automatisch uit.
13. Koppel los de stekker om elektriciteit te sparen.

REINIGING EN ONDERHOUD

1. Vóór het reinigen steeds de stekker uit het stopcontact trekken en het apparaat laten afkoelen.
2. Dompel het apparaat voor het reinigen nooit in water of een andere vloeistof.
3. Veeg de plaat en de behuizing met een goed uitgewrongen vochtige doek af.

4. Gebruik geen schuurmiddel, staalwol of andere krassende of scherpe voorwerpen.

5. Geef nooit water of een andere vloeistof direct op het apparaat.

6. Bij sterkere vervuiling kan een in de handel gebruikelijke reiniger of speciale krabber voor glaskeramische kookvelden gebruikt worden.
7. Reinig a.u.b. de ventilatiesleuven van tijd tot tijd met een zachte borstel om stofneerslag te verwijderen.

VERHELPEN VAN FOUTEN

Melding Oorzaak	Oplossing
E0 Geen kookgereedschap, niet geschikt kookgereedschap of kookgereedschap verkeerd geplaatst		Gebruik uitsluitend voor inductie geschikt kookgereedschap met een diameter van minstens 12 cm en hoogstens 26 cm.Plaats het kookgereedschap in het midden van het glaskeramische kookveld.
E1 Fout in de stroomkring Laat het apparaat door onze klantenservice controleren en repareren.
E2 Fout in de temperatuurregeling Laat het apparaat door onze klantenservice controleren en repareren.
E3E4	Schommelingen van de spanning Bij plotselijke schommelingen van de spanning wordt het gaarproces automatisch onderbroken. Na ca. 1 minuut wordt het gaarproces weer voortgezet.
E5 Te hoge temperatuur van het oppervlak	Als de temperatuur aan het oppervlak te heet wordt, klinkt er een waarschuwingssignaal en het apparaat schakelt uit.Zodra de temperatuur zich weer in het normale bereik bevindt, kan het programma worden voortgezet.Om een oververhitting van het oppervlak te voorkomen raden wij aan om bij klein kookgereedschap lage tot middelhoge temperaturen te kiezen en alleen bij groot kookgereedschap middelhoge tot hoge temperaturen te kiezen.
E6 Oververhitting door tijdelijke uitval van de ventilator	Zodra de temperatuur zich weer in het normale bereik bevindt, kan het apparaat weer worden gestart.
E7 Oververhitting door uitval van de temperatuurvoeler	Laat het apparaat door onze klantenservice controleren en repareren.

DATI TECNICI

Modello 58235

Wij geven op onze apparaten een garantietermijn van 24 maanden (12 maanden bij commerciële gebruik), gerekend vanaf de dag van aanschaf. Deze garantie geldt voor schade, die bij correct gebruik aantoonbaar is veroorzaakt door een fout in de productie. Binnen de garantietermijn verhelpen wij materiaal- en productiefouten door herstelling of vervanging naar onze keuze. Onze garantie is slechts geldig voor in Duitsland en Oostenrijk verkopte apparaten. In andere landen a.u.b. de importeur aanspreken. Apparaaten, waarvoor garantie in aanspraak wordt genomen, moeten ons samen met een kopie van de machineel gegenereerde kassabon waaruit de koopdatum duidelijk wordt, alsmede een beschrijving van de fout goed verpakt aan onze klantenservice worden toegezonden, porto betaald. Als er sprake van garantie is, worden de verzendingskosten in Duitsland en Oostenrijk aan de klant vergoed. De garantie dekt geen schade veroorzaakt door slijtage, onbehoorlijk gebruik/foutieve handelingen en niet-naleving van de onderhouds- en reinigingsaanwijzingen. Het recht op garantie vervalt, wanneer reparaties of manipulaties aan het apparaat door derden worden doorgevoerd. Eventuele rechten van de eindgebruiker t.o.v. de verkoper of distributeur worden door deze garantie niet aangetast.

NORME DIE GARANZIA

Onze apparaten zijn geproduceerd met een hoge qualiteit voor een lange gebruik. Regelmatige onderhoud en vakkundig reparaties door onze klantenservice verlengt de gebruiksduur. Wanneer het apparat defekt is en kan niet meer gerepareerd worden, let op de volgende instructies.

Dit product mag niet samen met het normale huishoudelijke afval worden afgevoerd. U dient dit product bij een voor het recycleren van elektrische of elektronische apparaten aangewezen verzamelplaats in te leveren.

Door het separaat inzamelen en recycleren van afvalproducten helpt u mee bij het zuinig omgaan met de natuurlijke hulpbronnen en zorgt u ervoor dat het product op een gezondheids- en milieuvriendelijke manier afgevoerd wordt.

SMALTIMENTO / TUTELA DELL'AMBIENTE
