GEBRUIKSAANWIJZING AQUOS LC-37P50E SHARP

Dit apparaat voldoet aan de eisen van de richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/EEG.

• De afbeeldingen en beeldschermdisplays in deze gebruiksaanwijzing zijn uitsluitend bedoeld als uitleg bij de tekst en kunnen een weinig verschillen van de feitelijke aanduidingen op het scherm.
• De voorbeelden in deze gebruiksaanwijzing zijn gebaseerd op het LC-32P50E model.

Inhoudsopgave

Inhoudsopgave .... 1

Beste SHARP klant 2

Belangrijke veiligheidsmaatregelen 2

Bijgeleverde accessoires 2

Voorbereidingen.... 3

Opstelling van de TV 3

Plaatsen van de batterijen 4

Gebruik van de afstandsbediening 4

Opmerkingen betreffende de afstandsbediening 4

Benaming van de onderdelen 5

Afstandsbediening 5

TV (Voorkant) 6

TV (Achterkant) 6

Gebruik van externe apparatuur 7

Aansluiten van een videorecorder 7

Aansluiten van een DVD-speler 7

Aansluiten van een videospelletjesapparaat of camcorder 7

Aansluiten van een decoder 7

Gebruik van de AV Link functie 8

TV kijken 8

Inschakelen van de stroom 8

Standby-modus 8

Uitschakelen van de stroom 8

Automatische installatie bij eerste gebruik 8

Menubediening 9

Menubedieningstoetsen 9

Beeldschermdisplay 9

Gemeenschappelijke bediening 9

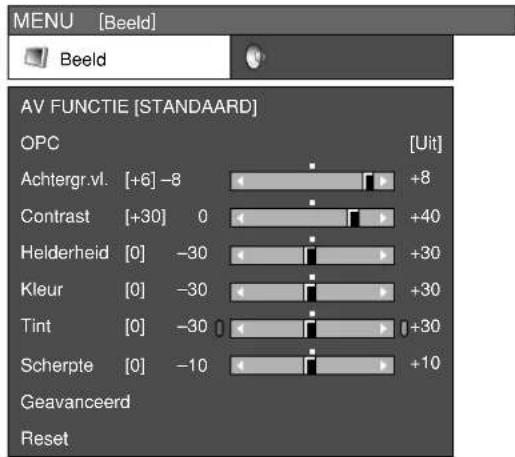

Beeld menu 10

AV FUNCTIE 10

OPC 10

Beeldinstellingen 10

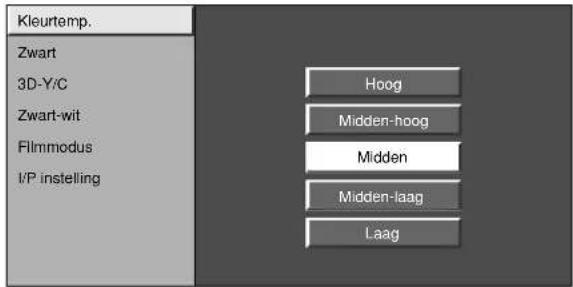

Geavanceerd 10

Kleurtemp. 10

Zwart 11

3D-Y/C 11

Zwart-wit 11

Filmmodus 11

I/P instelling 11

Audio menu 11

AV FUNCTIE 11

Geluidsbijregeling 11

Surround....11

Stroomvoorz. menu 12

Geen sign. uit 12

Geen bdn uit 12

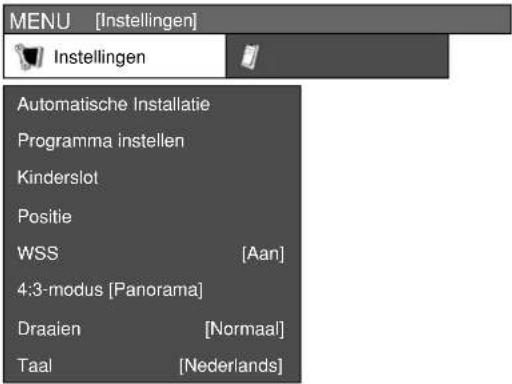

Instellingen menu 12

Automatische Installatie 12

Programma instellen 12

Automatisch zoeken 12

Manuele instelling 13

Fijnregeling 13

Kleursyst. 13

Geluidssyst. (zendsysteem) ...... 13

Label 13

Overslaan 13

Decoder 13

Slot 13

Sorteren 13

Wis programma 13

Kinderslot 14

Voer label in 14

Positie 14

WSS (Breedbeeld-signaleringssysteem) ..... 14

4:3-modus 15

Draaien 15

Taal 15

Opties menu 15

Alleen Audio 15

Ruisonderdr. 15

HDMI instellingen 15

Ingangskeuze 16

Snelle respons 16

Kleursyst. 16

Demonstratie 16

Handige voorzieningen 16

Breedbeeldfunctie 16

Stilstaand beeld 17

Teletekstfunctie 17

Aanhangsel 18

Verhelpen van storingen 18

TERUGZETTEN OP DE

FABRIEKSINSTELLINGEN 18

Betreffende RESET en SYSTEM RESET 18

Product verwijderen bij het einde van de

levensduur 20

Hartelijk dank voor de aanschaf van deze SHARP LCD-kleurentelevisie. Om een veilige en jarenlange betrouwbare werking van het product te verkrijgen, raden wij u aan de Belangrijke veiligheidsmaatregelen zorgvuldig door te lezen voordat u het product in gebruik neemt.

Belangrijke veiligheidsmaatregelen

• Reinigen—Trek de stekker van het netsnoer uit het stopcontact voordat u begint met schoonmaken. Reinig het apparaat uitsluitend met een vochtige doek. Gebruik geen vloeibare reinigingsmiddelen of sprays.
• Water en vocht—Gebruik het apparaat niet in de buurt van water, bijv. in de buurt van een bad, wastafel, aanrecht, wasmachine, zwembad of in een vochtige kelder.
• Zet geen bloemenvaas of een ander voorwerp met water erin op dit apparaat. Het water kan in het apparaat terechtkomen met brand of een elektrische schok tot gevolg.
• Standaard—Plaats het apparaat niet op een wankel rek, standaard, statief of tafel. Wanneer het apparaat valt, kan dit ernstig letsel veroorzaken en tevens kan het apparaat zelf zwaar worden beschadigd. Gebruik uitsluitend een rek, standaard, statief, steunbeugel of tafel die door de fabrikant wordt aanbevolen of die bij dit apparaat wordt verkocht. Volg voor montage aan een wand altijd zorgvuldig de instructies van de fabrikant op. Gebruik ook uitsluitend het montagemateriaal dat door de fabrikant wordt aanbevolen.
• Als het apparaat op een verplaatsbaar rek is gezet, dient dit voorzichtig te worden verplaatst. Het apparaat zou kunnen vallen door snel stoppen, hard duwen of verplaatsen over een ongelijke vloer.
• Ventilatie—In de behuizing van het apparaat zijn roosters en openingen die dienen voor de ventilatie. Zorg dat deze roosters en openingen niet worden geblokkeerd, want dit kan resulteren in een slechte doorstroming van lucht met oververhitting en/of een kortere levensduur van het apparaat tot gevolg. Zet het apparaat niet op een bed, divan, dik vloerkleed e.d. want dan kunnen de ventilatieopeningen worden geblokkeerd. Het apparaat mag ook niet in een krappe of afgesloten ruimte, zoals een boekenkast, worden geplaatst, tenzij voor een goede ventilatie wordt gezorgd of alle instructies van de fabrikant zijn opgevolgd.
• Het LCD-paneel van dit apparaat is gemaakt van glas. Dit betekent dat het scherm kan breken wanneer u het apparaat laat vallen of grote druk op het scherm uitoefent. Wees voorzichtig dat u geen letsel oploopt door de glassplinters wanneer het LCD-paneel zou breken.
• Warmtebronnen—Houd het apparaat uit de buurt van warmtebronnen zoals verwarmingsradiators, haarden, kachels en andere toestellen die warmte afgeven (inclusief versterkers).
• Om brand te voorkomen, mag u geen kaars of een ander voorwerp met open vuur op of in de buurt van het TV-toestel zetten.
• Om brand of een elektrische schok te voorkomen, mag u het netsnoer niet onder het TV-toestel of een ander zwaar voorwerp laten lopen.
• Geef niet langdurig een stilstaand beeld weer, want dit kan resulteren in een nabeeld op het scherm.
• Zolang de stekker op een stopcontact is aangesloten, wordt er altijd een kleine hoeveelheid stroom verbruikt.

Het LCD-paneel is een geavanceerd technologisch product zodat u kunt genieten van een uiterst fijne beelddetaillering. Vanwege het grote aantal pixels kunnen er soms een paar inactieve pixels zijn die u kunt herkennen aan een blauw, groen of rood puntje op het scherm.

Dit is binnen de specificaties van het product en duidt niet op een defect.

Voorzorgsmaatregelen bij het verplaatsen van de TV

Pak de TV nooit bij de luidspreker vast wanneer u het apparaat verplaatst. Draag de TV met twee personen die de TV met een hand aan de voorkant en een hand aan de achterkant vastpakken.

Bijgeleverde accessoires

Afstandsbediening (× 1)

Blz. 4 en 5

Netsnoer (× 1)

De uitvoering van het netsnoer verschilt afhankelijk van het land van bestemming

Kabelriempje (×1)

Blz. 3

Kabelklem (×1)

Blz. 3

• "AAA" formaat batterij (×2) ..... Blz. 4
• Gebruiksaanwijzing

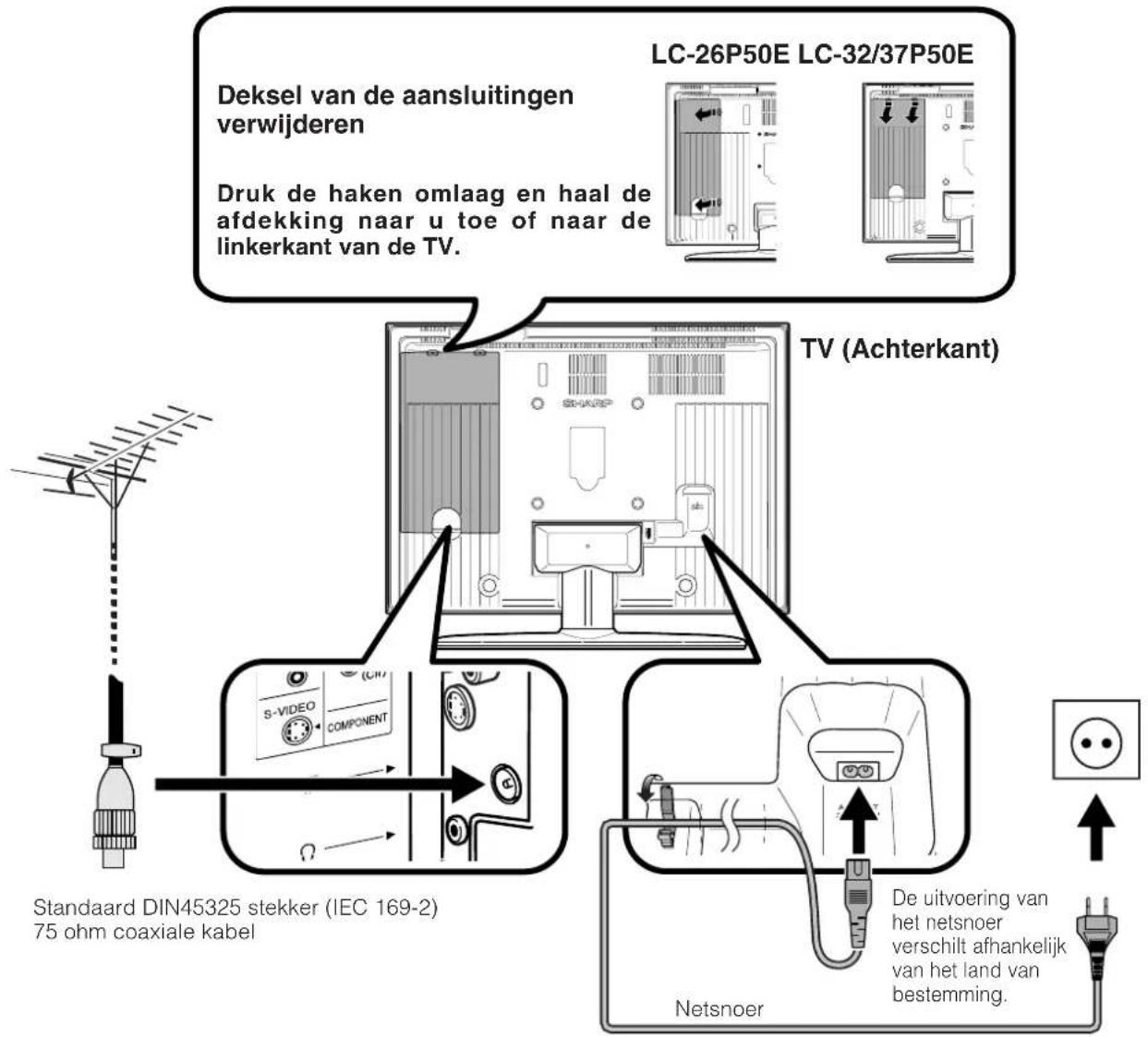

Opstelling van de TV


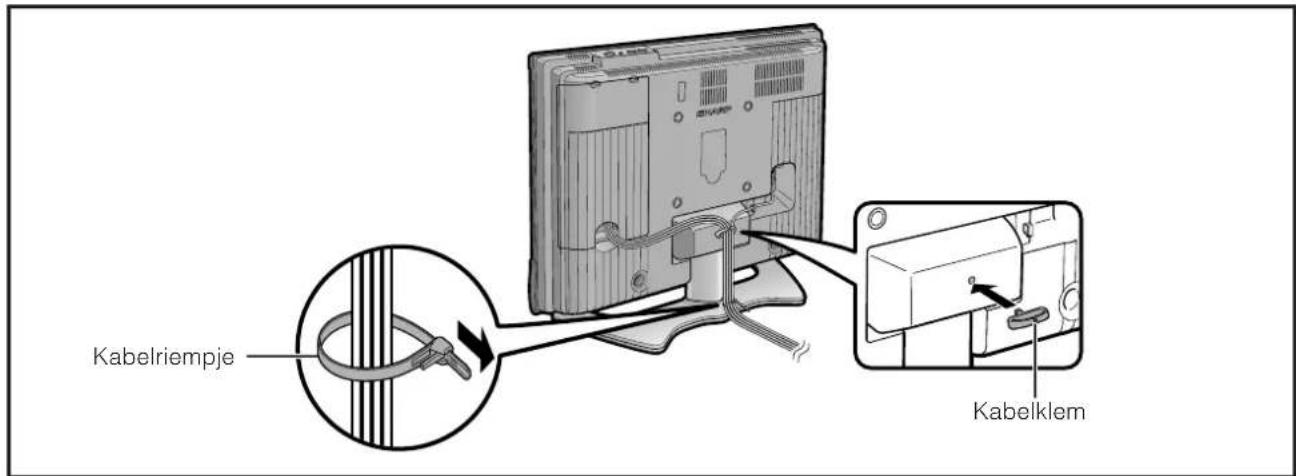

De kabels samenbundelen

Kabelriempje Kabelklem

Bevestigen van de TV aan de muur

• Om het beeldscherm van de LCD-kleurentelevisie aan de muur te bevestigen, zijn speciale vaardigheden vereist en dit dient daarom alleen door bevoegd servicepersoneel te worden gedaan. U moet deze werkzaamheden niet zelf uitvoeren. SHARP kan niet aansprakelijk worden gesteld voor letsel of beschadigingen die het gevolg zijn van een foutieve montage.
• Neem contact op met vakkundig onderhoudspersoneel voor gebruik van de los verkrijgbare beugel voor de bevestiging van de TV aan een muur.

Plaatsen van de batterijen

Alvorens u de TV de eerste maal gebruikt, moet u twee "AAA" formaat batterijen (bijgeleverd) plaatsen. Wanneer de batterijen uitgeput raken en de afstandsbediening niet meer goed werkt, moet u de batterijen door nieuwe "AAA" formaat batterijen vervangen.

1 Open het deksel van de batterijhouder door dit te schuiven terwijl u erop drukt.

2 Plaats de twee bijgeleverde "AAA" formaat batterijen.

- Plaats de batterijen met de plus en min polen overeenkomstig de (+) en (−) aanduidingen in het batterijvak.

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

3 Sluit het deksel van het batterijvak.

VOORZICHTIG

Bij verkeerd gebruik kunnen de batterijen gaan lekken of zelfs ontploffen. Volg voor alle zekerheid steeds de onderstaande aanwijzingen.

• Gebruik niet gelijktijdig verschillende typen batterijen. De batterijen hebben namelijk andere eigenschappen afhankelijk van het type.
• Gebruik niet gelijktijdig oude en nieuwe batterijen. Bij gelijktijdig gebruik van oude en nieuwe batterijen zullen de nieuwe batterijen minder lang meegaan en kunnen de oude batterijen lekken.
• Verwijder de batterijen zodra deze leeg zijn. De chemische vloeistof die uit de batterijen lekt kan huiduitslag veroorzaken. Als de batterijen gelekt hebben, moet u de vloeistof grondig met een doek weggeven.
• De batterijen die bij dit apparaat worden geleverd kunnen een kortere levensduur dan normaal hebben, als gevolg van de condities waarbij de batterijen zijn opgeslagen.
• Als u de afstandsbediening langere tijd niet denkt te gebruiken, moet u de batterijen eruit nemen.

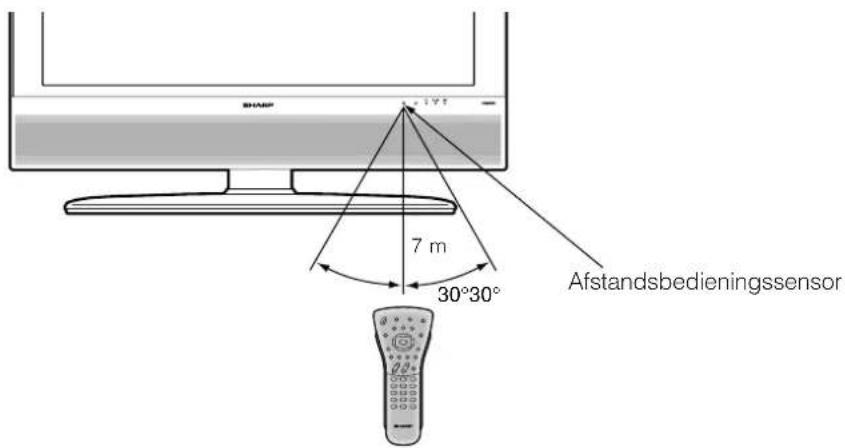

Gebruik van de afstandsbediening

Gebruik de afstandsbediening terwijl u deze naar de afstandsbedieningssensor richt. Wanneer er obstakels tussen de afstandsbediening en de sensor zijn, is het mogelijk dat de afstandsbediening niet juist werkt.

7 m 30°30° Afstandsbedieningssensor

Opmerkingen betreffende de afstandsbediening

• Stel de afstandsbediening niet aan harde schokken bloot.
  Let er tevens op dat er geen vloeistof over de afstandsbediening wordt gemorst en houd deze uit de buurt van vochtige plaatsen.
• Leg de afstandsbediening niet in de zon. De hitte kan de afstandsbediening vervormen.
• De afstandsbediening werkt niet goed als er rechtstreeks zonlicht of het licht van een sterke lamp op de afstandsbedieningssensor van de TV valt. In dat geval moet u de plaats van de lamp of de TV veranderen, of u houdt de afstandsbediening dichter bij de afstandsbedieningssensor.

(Teletekst) (Zie blz. 17.) (Bevriezen/Vasthouden) (Zie blz. 17.) (Standby/Aan) In de ruststand (standby) zetten of inschakelen. (Zie blz. 8.) (Ondertiteling voor Teletekst) (Zie blz. 17.) OK Voor het uitvoeren van een opdracht. END Het menuscherm sluiten. (+/-) (Volume) (+) Voor het verhogen van het volume. (-) Voor het verlagen van het volume. 0-9 Het kanaal in de TV-stand zetten. De pagina in de Teletekst functie zetten. (S Flashback) Bij indrukken in de normale ergavestand wordt teruggekeerd naar het vorige beeld. (Geluidsfunctie) Voor het instellen van de geluid- multiplexfunctie. SHARP LCDTV SUBROUND SURROUND In- en uitschakelen van de surroundeffecten. A2 TV-uitzendingen selectie Signaal Beschikbare instellingen Stereo NICAM STEREO, MONO Tweetalig NICAM CH A, NICAM CH B, NICAM CH AB, MONO Mono NICAM MONO, MONO Subpagina (Zie blz. 17.) SLEEP Instellen van de uitschakeltimer tot maximaal 2 uur en 30 minuten, in eenheden van 30 minuten. (Weergeven van verborgen Teletekst) (Zie blz. 17.) (Weergeven van informatie) (Zie blz. 17.) RETURN Voor het terugkeren naar het vorige menuscherm. (A/▼/▲/► (Cursor) Voor het selecteren van het gewenste onderdeel op het instelscherm. MENU Voor het weergeven van het MENU scherm. (Zie blz. 9.) Kleur (Rood/Groen/Geel/Blauw) (Zie blz. 17.) (Geluiddemping) In- en uitschakelen van het geluid. P (∧/∨) TV: Kiezen van het kanaal. Extern: Overschakelen naar de TV-ingangsstand. Teletekst: Doorgaan naar de volgende/vorige pagina. (INGANGSBRON) Voor het kiezen van een ingangsbron. (TV, EXT1, EXT2, EXT3, EXT4) (Zie blz. 7.) (Breedbeeldfunctie) Wijzigen van het breedbeeld. (Zie blz. 16.) Instellen van het gebied voor de vergroting in de Teletekst functie. (Zie blz. 17.) Signaal Beschikbare instellingen Stereo STEREO, MONO Tweetalig CH A, CH B, CH AB Mono MONO

OPMERKING

- Als er geen signaal binnenkomt, wordt "MONO" aangegeven voor de geluidsfunctie.

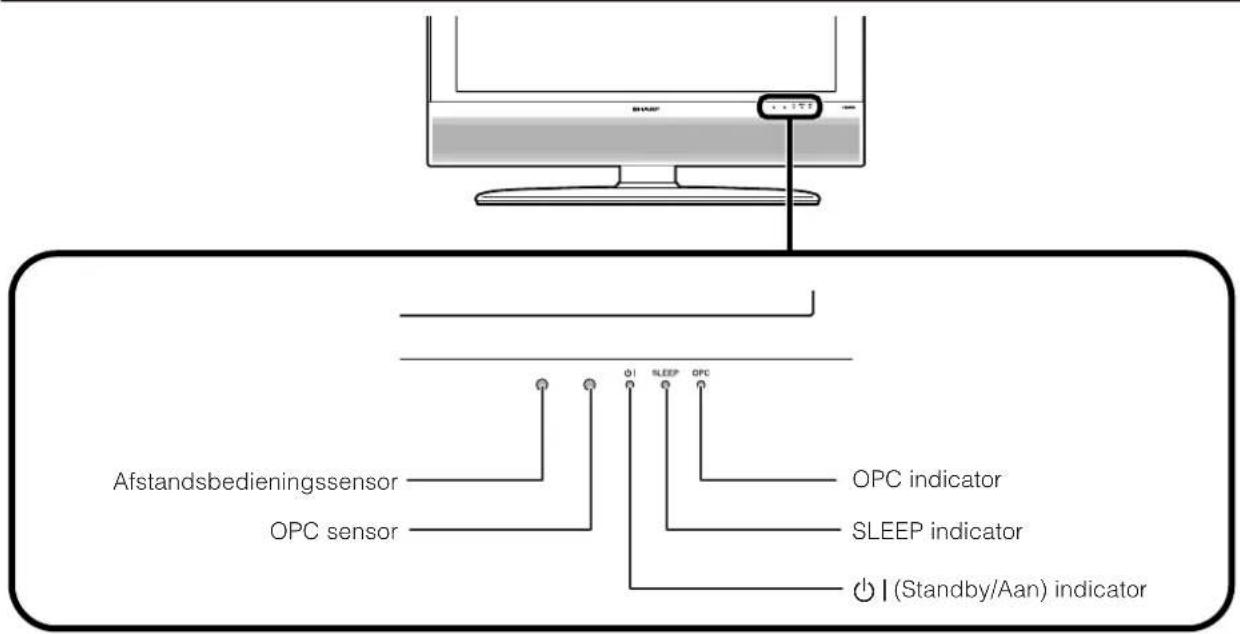

TV (Voorkant)

Afstandsbedieningssensor OPC sensor O1 SLEEP OPC OPC indicator SLEEP indicator ⊕ | (Standby/Aan) indicator

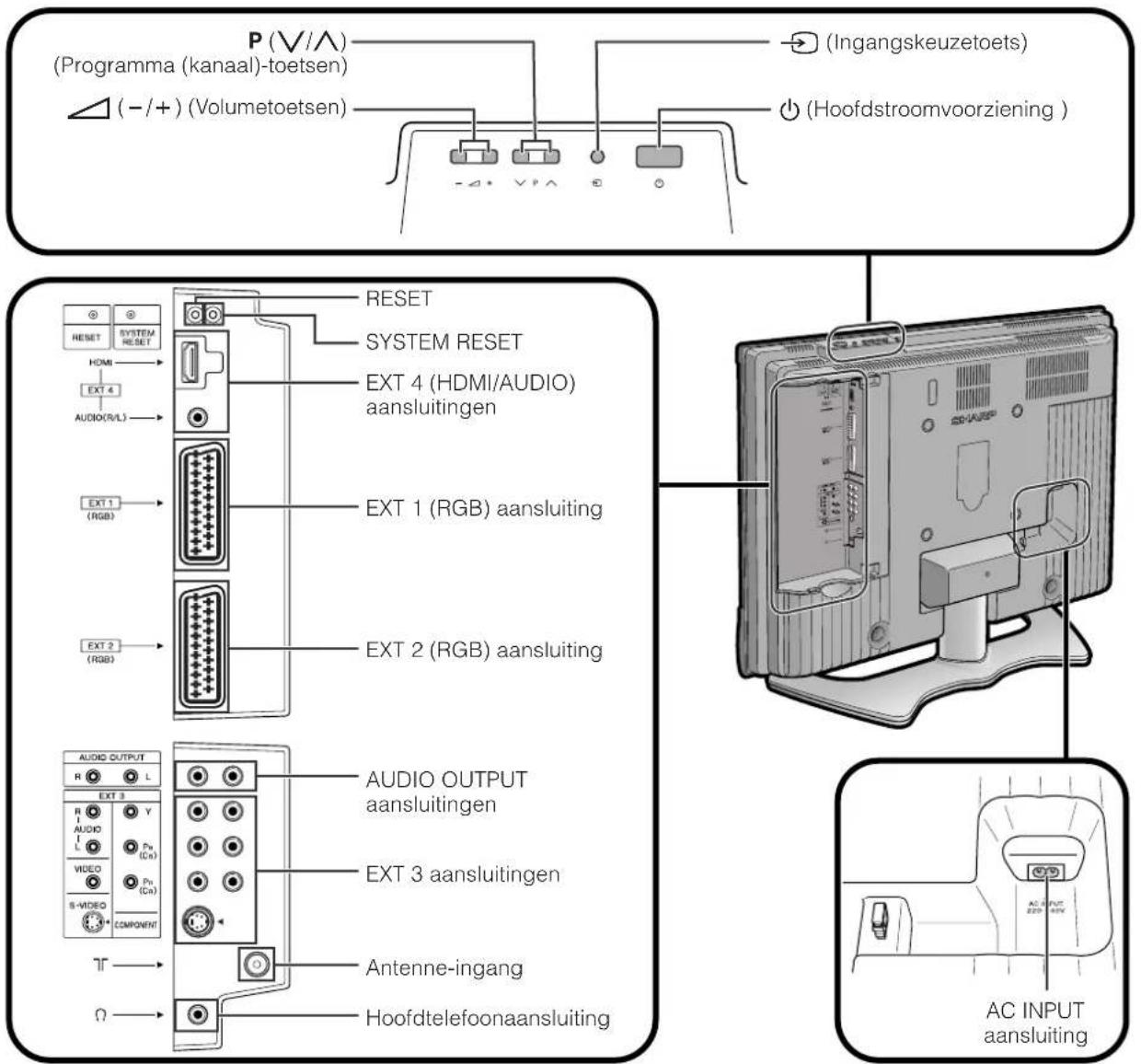

TV (Achterkant)

P (V/Λ) (Programma (kanaal)-toetsen) (-/+ ) (Volumetoetsen) (Ingangskeuzetoets) (Hoofdstroomvoorziening ) RESET SYSTEM RESET EXT 4 (HDMI/AUDIO) aansluitingen EXT 1 (RGB) aansluiting EXT 2 (RGB) aansluiting AUDIO OUTPUT R EXT 3 R AUDIO VIDEO S-VIDEO COMPONENT Y P0 (Cn) P0 (Cn) Antenne-ingang HOofdtelefoonaansluiting AC INPUT aansluiting

Gebruik van externe apparatuur

Instellen van de ingangsbron

Om het beeld van een externe bron weer te geven, kiest u de betreffende bron met ➡ op de afstandsbediening of ➡ op de TV.

OPMERKING

- De kabels voorzien van een * (sterretje) zijn los verkrijgbare onderdelen.

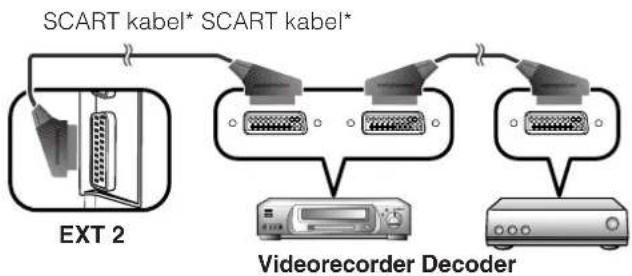

Aansluiten van een videorecorder

Gebruik de EXT 2 aansluiting voor het aansluiten van een videorecorder of andere audiovisuele apparatuur. Als uw videorecorder geschikt is voor geavanceerde TV-videorecorder AV Link systemen, kunt u de videorecorder met een voldraads SCART kabel op de EXT 2 aansluiting van de TV aansluiten.

SCART kabel* SCART kabel* EXT 2 Videorecorder Decoder

OPMERKING

• Sommige geavanceerde TV-videorecorder AV Link systemen zijn niet compatibel met externe bronnen.
• Bij gebruik van een decoder voor bodemgolfsignalen met de videorecorder raden wij u aan deze op de EXT 2 aansluiting aan te sluiten. Als EXT 2 bij "Automatische Installatie" of "Programma instellen" reeds vooringesteld is, moet u "Decoder" op "EXT2" zetten in het Programma instellen "Manuele instelling" menu. (Zie blz. 13.)

Aansluiten van een DVD-speler

Gebruik de EXT 3 of 4 (HDMI) aansluitingen voor het aansluiten van een DVD-speler of andere audiovisuele apparatuur.

Bij gebruik van een HDMI-DVI conversie-adapter moet u het audiosignaal van de AUDIO aansluiting van EXT4 invoeren.

Aansluiten van een videospelletjes-apparaat of camcorder

Gebruik de EXT 3 aansluitingen om snel en gemakkelijk een videospelconsole, camcorder of andere audiovisuele apparatuur aan te sluiten.

OPMERKING

• De prioriteit van de S-VIDEO en VIDEO aansluiting hangt af van de Ingangskeuze instelling. (Zie blz. 16.)
• U kunt de spelconsole ook aansluiten op de EXT 1 tot 3 aansluitingen om een helderder beeld te verkrijgen.

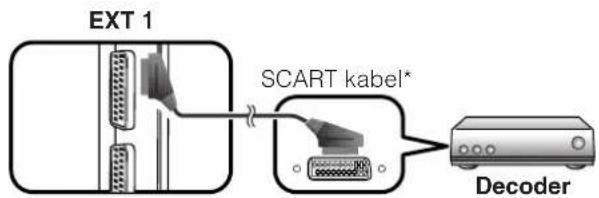

Aansluiten van een decoder

Gebruik de EXT 1 aansluiting voor het aansluiten van een decoder of andere audiovisuele apparatuur.

OPMERKING

- Als de decoder een signaal vanaf de TV moet ontvangen, dient u "Decoder" op "EXT1" te zetten in het Programma instellen "Manuele instelling" menu. (Zie blz. 13.)

Gebruik van de AV Link functie

Deze TV heeft vier AV Link functies voor een probleemloze verbinding tussen de TV en de andere audiovisuele apparatuur.

Eén-toets-weergave

Wanneer de TV in de ruststand (standby) staat en op de audiovisuele bron (bijv. een videorecorder of DVD-speler) wordt gestart met weergeven, zal de TV automatisch worden ingeschakeld en geeft dan het beeld van de betreffende bron weer.

TV-standby

Wanneer de aangesloten audiovisuele apparatuur (bijv. een videorecorder of DVD-speler) in de ruststand (standby) wordt gezet, komt de TV eveneens in de ruststand te staan.

Als de afstandsbediening van de aangesloten videorecorder een WYSIWYR toets heeft, kunt u automatisch beginnen met opnemen door op de WYSIWYR toets te drukken.

TV kijken

Inschakelen van de stroom

Druk op ⏻ van de TV.

- De ⏻ | indicator op de TV verandert van rood naar groen.

Standby-modus

Druk op ⏻ | van de afstandsbediening

• De TV komt in de ruststand (standby) te staan en het beeld verdwijnt.
• De ⏻ | indicator op de TV verandert van groen naar rood.

Uitschakelen van de stroom

Druk op ⏻ van de TV.

• De ⏻ | indicator op de TV gaat geleidelijk uit.
• Wanneer de TV met ⏻ wordt uitgeschakeld, kunt u de TV niet inschakelen door op ⏻ | van de afstandsbediening te drukken.

Spanningsindicator

Uit	De stroom is uitgeschakeld.
Rood	De TV staat in de ruststand (standby).
Groen	De TV is ingeschakeld.

OPMERKING

• Trek de stekker van het netsnoer uit het stopcontact als u de TV langere tijd niet denkt te gebruiken.
• Wanneer de netschakelaar en ⏻ in de uit-stand staan, zal er toch nog een kleine hoeveelheid stroom naar de apparatuur lopen.

Verzenden van de gegevens

De kanaalinformatie van de tuner van de TV wordt automatisch via de EXT 2 aansluiting naar de aangesloten audiovisuele apparatuur (bijv. een videorecorder) gezonden.

OPMERKING

• Zie de gebruiksaanwijzingen van de externe apparatuur voor nadere bijzonderheden.
• Deze functies werken alleen wanneer de audiovisuele apparatuur met AV Link via een voldraads SCART kabel op de EXT 2 aansluiting van de TV is aangesloten.
• De AV Link functie kan alleen gebruikt worden als de TV een volledige automatische installatie heeft uitgevoerd met de aangesloten audiovisuele apparatuur (blz. 8, Automatische installatie bij eerste gebruik).
  De beschikbaarheid van de AV Link functie hangt af van de gebruikte audiovisuele apparatuur. Afhankelijk van de fabrikant en het type apparatuur dat wordt gebruikt, is het mogelijk dat de beschreven functies geheel of gedeeltelijk onbruikbaar zijn.

Automatische installatie bij eerste gebruik

Als u de TV de eerste maal inschakelt nadat u deze hebt gekocht, zal de automatische installatiefunctie worden opgestart. U kunt dan automatisch de taal, het land en de kanalen achter elkaar instellen.

OPMERKING

• De automatische installatie bij eerste gebruik zal slechts eenmaal worden uitgevoerd. Als de automatische installatie niet is voltooid (bijv. wanneer het menuscherm verdwijnt nadat u een paar minuten geen bedieningshandeling hebt verricht of als de stroom wordt uitgeschakeld enz.), kunt u de Automatische Installatie opnieuw vanaf het instellingenmenu uitvoeren. (Zie blz. 12.)
• De automatische installatie bij eerste gebruik stopt wanneer u op RETURN drukt.

1 Instellen van de taal voor de beeldscherm-aanduidingen

① Druk op ▲/▼/◄/► om de gewenste taal te kiezen in de lijst op het scherm.
② Druk op OK om de instelling vast te leggen.

2 Instellen van het land of gebied

① Druk op ▲/▼/◄/► om uw land of gebied te kiezen in de lijst op het scherm.
② Druk op OK om de instelling vast te leggen.
- De automatische TV kanalen-zoekfunctie wordt gestart.

Nadat deze instelling is gemaakt, zal het automatisch zoeken als volgt worden uitgevoerd.

① Automatisch TV-kanalen zoeken
② Automatische naamgeving
③ Automatisch sorteren
④ Verzenden van de gegevens

U hoeft niets te doen tijdens het automatisch zoeken.

Het instellingenmenu verdwijnt en het programma van kanaal 1 wordt weergegeven.

Menubedieningstoetsen

Gebruik de volgende toetsen op de afstandsbediening voor de bediening van het menu.

1 SLEEP 30 7 RETURN END OK MENU

MENU: Druk hierop om het menuscherm te openen of te sluiten.

Druk hierop om een gewenst onderdeel op het scherm te selecteren of om een geselecteerd onderdeel in te stellen.

OK: Druk hierop om naar de volgende stap door te gaan of om de procedure te voltooien.

RETURN: Druk hierop om terug te gaan naar de vorige stap.

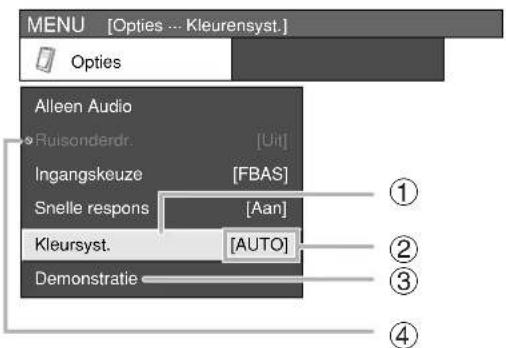

Beeldschermdisplay

Voorbeelden

MENU [Options ... Kleurensyst.] Opties Alleen Audio Ruisonderdr. [Uit] Ingangskeuze [FBAS] Snelle respons [Aan] Kleursyst. [AUTO] Demonstratie ① ② ③ ④

① Onderdeel aangegeven in geel

- Dit is het onderdeel dat nu geselecteerd is.

② Onderdeel tussen haakjes

- Dit geeft de huidige instelling voor het onderdeel aan.

③ Onderdeel aangegeven in wit

- Dit geeft een onderdeel aan dat geselecteerd kan worden.

④ Onderdeel met ⊗ weergegeven in grijs

- Dit betekent dat het onderdeel om de een of andere reden niet geselecteerd kan worden.

OPMERKING

- De menu-opties verschillen afhankelijk van de geselecteerde ingangsfunctie, maar de bedieningsprocedures zijn hetzelfde.

- De schermafbeeldingen in de gebruiksaanwijzing zijn uitsluitend bedoeld als uitleg bij de tekst (sommige zijn vergroot, andere zijn verkleind) en kunnen een weinig verschillen van de feitelijke schermen die u ziet.

Gemeenschappelijke bediening

Menubediening: A

① Druk op MENU om het MENU scherm weer te geven.

② Druk op ◀/► om het gewenste menu te selecteren.

③ Druk op ▲/▼ om het gewenste menu-onderdeel te selecteren en druk dan op OK (bijv. AV FUNCTIE, OPC enz.).

- Selecteer "Reset" om alle onderdelen terug te zetten op de fabrieksinstellingen.

MENU [Beeld] Beeld AV FUNCTIE [STANDAARD] OPC [Autgr.vl. +6] -8 Contrast [+30] 0 Helderheid [0] -30 Kleur [0] -30 Tint [0] -30 Scherpte [0] -10 [Ut] +8 +40 +30 +30 +30 +10 Geavanceerd Reset

④ Druk op ▲/▼/◄/► om het gewenste onderdeel te selecteren en druk dan op OK.

Uit Aan Aan(Display)

Menubediening: B

① Druk op MENU om het MENU scherm weer te geven.

② Druk op ◀/► om het gewenste menu te selecteren.

③ Druk op ▲/▼ om het gewenste menu-onderdeel te selecteren (bijv. Achtergr.vl., Contrast enz.).

④ Druk op ◀/▶ om het gewenste onderdeel te selecteren.

- Selecteer "Reset" om alle onderdelen terug te zetten op de fabrieksinstellingen.

MENU [Beeld ... Achtergr.vl.] Beeld AV FUNCTIE [STANDAARD] OPC [Uit] Achtergr.vl. [0] -8 +8 Contrast [+30] 0 +40 Helderheid [0] -30 +30 Kleur [0] -30 +30 Tint [0] -30 +30 Scherpte [0] -10 +10 Geavanceerd Reset

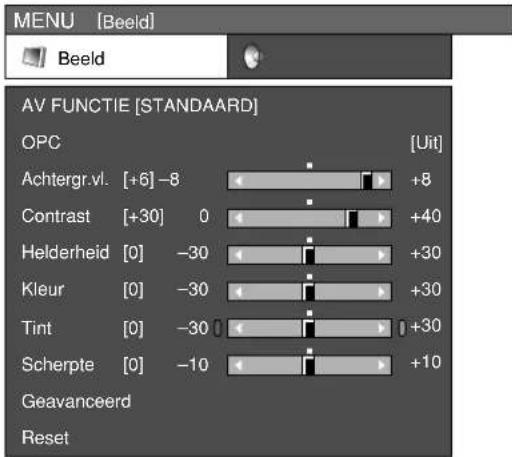

Beeld menu

MENU [Beeld] Beeld AV FUNCTIE [STANDAARD] OPC [Achtergr.vl. [+6] -8] +8 Contrast [+30] 0 +40 Helderheid [0] -30 +30 Kleur [0] -30 +30 Tint [0] -30 +30 Scherpte [0] -10 +10 Geavanceerd Reset

AV FUNCTIE

Menubediening: A (Blz. 9)

De AV FUNCTIE biedt vijf instellingen om de weergave op het beeldscherm aan te passen aan de omgeving, om op deze wijze te compenseren voor factoren zoals de verlichting in de kamer, het type programma dat weergegeven wordt of het type beeld dat vanaf de externe apparatuur wordt ontvangen.

Beschikbare instellingen

STANDAARD: Voor een goed gedefineerd beeld in een normaal verlichte kamer.

FILM: Voor een film.

SPEL: Voor het verlagen van de helderheid van het beeld zodat het kijken minder vermoeiend is.

GEBRUIKER: Voor het aanpassen van de instellingen door de gebruiker. U kunt de gewenste instelling voor elke ingangsbron apart kiezen.

DYNAMISCH: Voor een scherp beeld met een sterk contrast, bijv. bij weergave van sportprogramma's.

OPMERKING

- U kunt een ander AV FUNCTIE-onderdeel selecteren voor elke ingangsbron. (Selecteer bijvoorbeeld "STANDAARD" voor de TV ingang en "DYNAMISCH" voor de VIDEO ingang.)

OPC

Menubediening: A (Blz. 9)

Voor het automatisch instellen van de helderheid van het scherm.

Beschikbare instellingen

Uit: De lichtsterkte is vast ingesteld op de waarde die is gekozen onder Achtergr.vl.

Aan: Automatische afstelling

Aan(Display): Geeft het OPC effect op het scherm weer tijdens het afstellen van de helderheid van het scherm.

OPMERKING

- Als "Aan" is ingesteld, zal de TV op basis van de sterkte van het omgevingslicht automatisch de helderheid van de achtergrondverlichting instellen. Controleer of er geen voorwerp voor de OPC sensor is, want anders kan de sensor het omgevingslicht niet goed meten.

Beeldinstellingen

Menubediening: B (Blz. 9)

Gebruik de volgende instelfuncties om het beeld naar wens in te stellen.

Beschikbare instellingen	◀ toets ▶ toets
Achtergr.vl. Het scherm wordt gedimd		Het scherm wordt helderder
Contrast Minder contrast Meer contrast
Helderheid Minder helderheid Meer		helderheid
Kleur Minder intense kleuren		Intensere kleuren
Tint Huidtinten worden paarsachtig		Huidtinten worden groenachtig
Scherpte	Minder scherpte	Meer scherpte

Geavanceerd

Kleurtemp. Zwart 3D-Y/C Zwart-wit Filmmodus I/P instelling Hoog Midden-hoog Midden Midden-laag Laag

1 Druk op MENU om het MENU scherm weer te geven.
2 Druk op ◀/► en selecteer "Beeld".
3 Druk op ▲/▼ om "Geavanceerd" te selecteren en druk dan op OK.
4 Druk op ▲/▼ om het gewenste menu-onderdeel te selecteren en druk dan op OK (bijv. Kleurtemp., Zwart enz.).
5 Druk op ▲/▼/◄/► om het gewenste onderdeel te selecteren en druk dan op OK.

Kleurtemp.

Stel de kleurtemperatuur in om de gewenste wit-tint te verkrijgen.

Beschikbare instellingen

Hoog: Wit met een blauwe tint

Midden-hoog: Kleurtoon-instelling tussen Hoog en Midden

Midden: Natuurlijke kleurtoon

Midden-laag: Kleurtoon-instelling tussen Midden en Laag

Laag: Wit met een rode tint

Zwart

Om gemakkelijker te kunnen kijken, verandert u de kijkdiepte door een niveau te selecteren voor automatisch bijregelen van de donkere partijen in het beeld.

3D-Y/C

Via detectie van veranderingen in het beeld zorgt deze functie voor een beeld van hoge kwaliteit met minimaal dot-verloop en kleuroverspraakruis.

Beschikbare instellingen

Uit: Geen detectie

Standaard: Normale instelling

Snel: Instellen van de optimale beeldkwaliteit voor snel bewegende beelden.

Langzaam: Instellen van de optimale beeldkwaliteit voor langzaam bewegende beelden.

OPMERKING

• Afhankelijk van het ingangssignaaltype is het mogelijk dat 3D-Y/C niet werkt.
• 3D-Y/C heeft zelfs meer effect op composietvideosignalen (FBAS).

Zwart-wit

Voor weergave van een zwart-wit beeld.

Filmmodus

Deze functie kan automatisch een bron die gebaseerd is op filmmateriaal (d.w.z. oorspronkelijk opgenomen met 24/25 frames/seconde, afhankelijk van de verticale frequentie) detecteren, waarna deze geanalyseerd wordt en elk beeld zodanig wordt weergegeven dat een uiterst hoogwaardige beeldkwaliteit wordt verkregen.

I/P instelling

Door bijregeling van het beeld en het ingangssignaal wordt een fraaier beeld verkregen.

Beschikbare instellingen

Gelaagd: Nauwkeurig gedetailleerde beelden voor TV of video enz. weergeven.

Progressief: Vloeiende beelden voor stilstaande of grafische afbeeldingen enz. weergeven.

Audio menu

Deze optie is gekoppeld aan de AV FUNCTIE in het Beeld menu. (Zie blz. 10.)

Geluidsbijregeling

Menubediening: B (Blz. 9)

Gebruik de onderstaande instelfuncties om het geluid naar wens bij te regelen.

Beschikbare instellingen	◀ toets ▶ toets
Hoog Minder hoge tonen Meer hoge tonen
Laag Minder lage tonen Meer lage tonen
Balans Verlagen van de geluidssterkte van de rechter luidspreker		Verlagen van de geluidssterkte van de linker luidspreker

Surround

Menubediening: A (Blz. 9)

Met de surroundfunctie kunt u genieten van realistisch "live" geluid.

OPMERKING

- U kunt de surroundeffecten ook kiezen door op SURROUND van de afstandsbediening te drukken.

Stroomvoorz. menu

MENU [Stroomvoorz.] Audio Stroomvoorz Geen sign. uit [Uitschakelen] [Uitschakelen]G

Geen sign. uit

Menubediening: A (Blz. 9)

Als de "Inschakelen" instelling is gekozen, zal de stroom automatisch worden uitgeschakeld als er gedurende 15 minuten geen signaal wordt ontvangen.

- Vijf minuten voordat de stroom wordt uitgeschakeld, zal de resterende tijdsduur elke minuut op het scherm worden aangegeven.

OPMERKING

- Wanneer een TV-programma is afgelopen, is het mogelijk dat deze functie niet werkt.

Geen bdn uit

Menubediening: A (Blz. 9)

Als de "Inschakelen" instelling is gekozen, zal de stroom automatisch worden uitgeschakeld als er gedurende 3 uur geen bedieningshandeling wordt verricht.

- Vijf minuten voordat de stroom wordt uitgeschakeld, zal de resterende tijdsduur elke minuut op het scherm worden aangegeven.

Instellingen menu

MENU [Instellingen] Instellingen Automatische Installatie Programma instellen Kinderslot Positie WSS [Aan] 4:3-modus [Panorama] Draaien [Normaal] Taal [Nederlands]

Automatische Installatie

Indien gewenst, kunt u na het instellen van de kanalen de Automatische Installatie opnieuw activeren.

1 Druk op MENU om het MENU scherm weer te geven.

2 Druk op ◀/► en selecteer "Instellingen".

3 Druk op ▲/▼ om "Automatische Installatie" te selecteren en druk dan op OK.

Als u reeds een persoonlijk codenummer hebt ingesteld, voert u dit nu in.

- Zie blz. 14 voor het instellen van het persoonlijke codenummer.

4 Druk op ◀/► om "Ja" te selecteren en druk dan op OK.

5 U kunt de taal en het land op dezelfde wijze instellen als bij de automatische installatie die bij het eerste gebruik wordt uitgevoerd. Volg de aanwijzingen in de stappen 1 en 2 op blz. 8. Nadat deze instelling is gemaakt, zal het automatisch zoeken als volgt worden uitgevoerd.
① Automatisch TV-kanalen zoeken
② Automatische naamgeving
③ Automatisch sorteren
④ Verzenden van de gegevens
U hoeft niets te doen tijdens het automatisch zoeken.

Programma instellen

U kunt de Automatische Installatie op elk moment opnieuw uitvoeren, door het Instellingen menu op te roepen en Programma instellen te selecteren. De kanalen kunnen automatisch of handmatig worden afgestemd.

1 Druk op MENU om het MENU scherm weer te geven.
2 Druk op ◀/► en selecteer "Instellingen".
3 Druk op ▲/▼ om "Programma instellen" te selecteren en druk dan op OK.

Als u reeds een persoonlijk codenummer hebt ingesteld, voert u dit nu in.

- Zie blz. 14 voor het instellen van het persoonlijke codenummer.

4 Druk op ▲/▼ om "Automatisch zoeken", "Manuele instelling", "Sorteren" of "Wis programma" te selecteren en druk dan op OK.

Automatisch zoeken Manuele instelling Sorteren Wis programma Ja

Automatisch zoeken

U kunt ook automatisch TV-kanalen zoeken en de gegevens voor de kanalen verzenden door de onderstaande aanwijzingen op te volgen. Dit is hetzelfde als de procedure vanaf het automatisch TV-kanalen zoeken tot het verzenden van de gegevens bij de Automatische Installatie.

1 Herhaal de stappen 1 t/m 4 in Programma instellen.
2 Druk op ◀/► om "Ja" te selecteren en druk dan op OK.

① Automatisch TV-kanalen zoeken
② Automatische naamgeving
③ Automatisch sorteren
④ Verzenden van de gegevens

OPMERKING

- Zie blz. 8 voor nadere bijzonderheden.

Manuele instelling

U kunt sommige onderdelen van de kanalen ook handmatig instellen.

MENU [Instellingen ... Programma instellen] Fijnregeling [179.25] Kleursyst. [Auto] Geluidssyst. [B/G] Label [SAT.1] Overslaan [Uit] Decoder [Uit] Slot [Uit] 179.25 MHz

1 Druk op MENU om het MENU scherm weer te geven.
2 Druk op ◀/► en selecteer "Instellingen".
3 Druk op ▲/▼ om "Programma instellen" te selecteren en druk dan op OK. Als u reeds een persoonlijk codenummer hebt ingesteld, voert u dit nu in. • Zie blz. 14 voor het instellen van het persoonlijke codenummer.
4 Druk op ▲/▼ om "Manuele instelling" te selecteren en druk dan op OK.
5 Druk op ◀/► om "Ja" te selecteren en druk dan op OK.
6 Druk op ▲/▼/◄/► om het kanaal te selecteren dat u wilt bewerken en druk dan op OK. - De informatie van het gekozen kanaal verschijnt.
7 Druk op ▲/▼ om het gewenste menu-onderdeel te selecteren en druk dan op OK.
8 Druk op ▲/▼/◄/► om te selecteren of in te stellen.

OPMERKING

- Wanneer u het Programma instellen "Manuele instelling" menu sluit, worden de gemaakte instellingen automatisch verzonden indien u informatie in het menu hebt gewijzigd.

Fijnregeling

U kunt de frequentie op de gewenste positie instellen.

OPMERKING

• Maak de instelling terwijl u naar het beeld op de achtergrond kijkt.
• In plaats van op ◀/▶ te drukken om de frequentie in te stellen in stap 8 hierboven, kunt u de instelling rechtstreeks maken door het frequentienummer van het kanaal met 0–9 in te voeren.

VOORBEELD

• 179,25 MHz: Druk op 1 → 7 → 9 → 2 → 5.
• 49,25 MHz: Druk op 4 → 9 → 2 → 5 → OK.

Kleursyst.

De optimale kleursystemen voor de ontvangst selecteren. (Auto, PAL, SECAM, NTSC4.43, PAL-60)

Geluidssyst. (zendsysteem)

De optimale geluidssystemen (zendsystemen) voor de ontvangst selecteren. (B/G, D/K, I, L, L')

Label

Wanneer een TV-kanaal de zendernaam uitzendt, zal deze informatie door de Automatische Installatiefunctie worden gedetecteerd en zal de naam aan het kanaal worden toegewezen. Indien gewenst, kunt u de namen wijzigen.

1 Herhaal de stappen 1 t/m 7 in Manuele instelling.

2 Druk op ▲/▼/◄/► om het eerste teken van de nieuwe naam voor het kanaal te kiezen en druk dan op OK.
3 Herhaal stap 2 hierboven totdat de naam volledig is ingevoerd.

- Maximaal kunnen 5 letters/cijfers voor de naam worden ingevoerd.

- Als een kanaalnaam korter is dan 5 tekens, selecteert u "EINDE" en drukt dan op OK.

Overslaan

De kanalen met "Overslaan" op "Aan" worden bij gebruik van P /P automatisch overgeslagen, ook wanneer u naar het beeld van de TV kijkt.

Decoder

Wanneer een decoder op het apparaat is aangesloten, moet u deze aan een ingangsaansluiting toewijzen.

OPMERKING

• De fabrieksinstelling is "Uit".
• "EXT1" is de aanbevolen selectie.

Slot

Indien gewenst, kunt u de toegang tot een bepaald kanaal blokkeren.

OPMERKING

• Zie blz. 14 voor het instellen van het persoonlijke codenummer.
• Wanneer Slot is ingesteld op "Aan" voor een kanaal, verschijnt het bericht "Kinderslot is aktief." en worden het beeld en geluid van het kanaal geblokkeerd.
• Wanneer u op OK drukt terwijl "Kinderslot is aktief." wordt aangegeven, zal het invoermenu voor het persoonlijke codenummer verschijnen. Nadat het juiste persoonlijke codenummer is ingevoerd, zal het kinderslot tijdelijk opgeheven worden totdat het apparaat wordt uitgeschakeld.

Sorteren

De kanaalposites kunnen naar wens gewijzigd worden.

1 Herhaal de stappen 1 t/m 4 in Programma instellen.
2 Druk op ◀/► om "Ja" te selecteren en druk dan op OK.
3 Druk op ▲/▼/◄/► om het kanaal te selecteren dat u wilt verplaatsen en druk dan op OK.
4 Druk op ▲/▼/◄/► om het kanaal naar de gewenste positie te verplaatsen en druk dan op OK.

5 Herhaal stappen 3 en 4 totdat alle kanalen op de gewenste kanaalposities zijn.

Wis programma

De afzonderlijke programma's kunnen gewist worden.

1 Herhaal de stappen 1 t/m 4 in Programma instellen.
2 Druk op ◀/► om "Ja" te selecteren en druk dan op OK.
3 Druk op ▲/▼/◄/►, selecteer het kanaal dat u wilt wissen en druk vervolgens op OK.
- Er verschijnt een berichtenscherm.

4 Druk op ◀/► om "Ja" te selecteren en druk dan op OK om de geselecteerde kanalen te wissen. Alle daarop volgende kanalen schuiven nu het gewiste aantal kanaalnummers op.

5 Herhaal stappen 3 en 4 totdat alle gewenste kanalen zijn gewist.

Kinderslot

Met het persoonlijke codenummer kunt u voorkomen dat bepaalde instellingen per ongeluk worden gewijzigd.

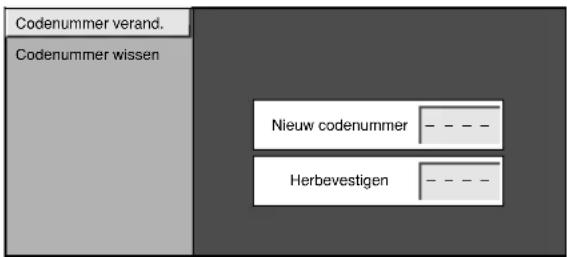

Instellen van het persoonlijke codenummer

1 Druk op MENU om het MENU scherm weer te geven.
2 Druk op ◀/► en selecteer "Instellingen".
3 Druk op ▲/▼ om "Kinderslot" te selecteren en druk dan op OK.
4 Als u reeds een persoonlijk codenummer hebt ingesteld, voert u dit nu in.
5 Druk op ▲/▼ om "Codenummer verand." te selecteren en druk dan op OK.

Codenummer verand. Codenummer wissen Nieuw codenummer Herbevestigen

6 Voer met 0 - 9 een nieuw 4-cijferige nummer als het persoonlijke codenummer in.
7 Voer hetzelfde 4-cijferige persoonlijke codenummer als in stap 6 nogmaals in, om uw persoonlijke codenummer te bevestigen.

- De melding "Het persoonlijk codenummer voor het systeem is met succes gewijzigd." verschijnt.

OPMERKING

- Om naar een geblokkeerd kanaal te kijken (Slot-instelling in het Programma instellen "Manuele instelling" menu staat op "Aan"), moet u eerst het persoonlijke codenummer invoeren. (Zie blz. 13.) Wanneer u een geblokkeerd kanaal kiest, verschijnt automatisch de codenummer-melding. Druk op OK om het codenummer-invoerscherm te laten verschijnen.

Annuleren van het persoonlijke codenummer

Volg de onderstaande aanwijzingen om het persoonlijke codenummer op de fabrieksinstelling terug te zetten.

1 Herhaal stappen 1 t/m 3 in Instellen van het persoonlijke codenummer.
2 Voer het persoonlijke codenummer in.
3 Druk op ▲/▼ om "Codenummer wissen" te selecteren en druk dan op OK.
4 Druk op ◀/▶ om "Ja" te selecteren en druk dan op OK.

OPMERKING

- Wij raden u aan uw persoonlijke codenummer (PIN) op de achterkant van deze gebruiksaanwijzing te noteren en het nummer dan uit te knippen en op een plaats te bewaren waar kinderen het niet kunnen vinden. Als u het persoonlijke codenummer mocht verliezen of vergeten, dient u het systeem te initialiseren zodat alle instellingen, met uitzondering van de kanaalinstellingen, op de fabriekswaarden worden teruggezet. (Zie blz. 18.)

Voer label in

U kunt elke ingangsbron van een gewenste aanduiding voorzien.

1 Druk op → om de gewenste ingangsbron te kiezen.
2 Druk op MENU om het MENU scherm weer te geven.
3 Druk op ◀/► en selecteer "Instellingen".
4 Druk op ▲/▼ om "Voer label in" te selecteren en druk dan op OK.
5 Druk op ▲/▼/◄/► om het eerste teken van de nieuwe naam voor de ingangsbron te kiezen en druk dan op OK.
6 Herhaal stap 5 hierboven totdat de naam volledig is ingevoerd en druk dan op OK.

• Maximaal kunnen 6 letters/cijfers voor de naam worden ingevoerd.
• Als een labelnaam korter is dan 6 tekens, selecteert u "EINDE" en drukt dan op OK.

OPMERKING

- U kunt de label niet wijzigen als de ingangsbron TV is.

Positie

Gebruik deze voorziening voor het instellen van de horizontale en verticale positie van het beeld.

1 Druk op MENU om het MENU scherm weer te geven.
2 Druk op ◀/► en selecteer "Instellingen".
3 Druk op ▲/▼ om "Positie" te selecteren en druk dan op OK.
4 Druk op ▲/▼ en selecteer "H-Pos" of "V-Pos".
5 Druk op ◀/► om het onderdeel op de gewenste waarde in te stellen.

Beschikbare instellingen

H-Pos: Centreren van het beeld door dit naar links of rechts te schuiven.

V-Pos: Centreren van het beeld door dit naar boven of beneden te schuiven.

OPMERKING

- De instellingen worden apart voor elke ingangsbron opgeslagen.

WSS (Breedbeeld-signaleringssysteem)

Menubediening: A (Blz. 9)

WSS biedt de mogelijkheid om automatisch tussen de verschillende schermformaten om te schakelen.

OPMERKING

- Probeer zelf de Breedbeeldfunctie te kiezen als er niet naar het juiste beeldformaat wordt omgeschakeld. Als het zendersignaal geen WSS informatie bevat, zal de functie niet werken, ook wanneer deze is ingeschakeld. (Zie blz. 16.)

4:3-modus

Menubediening: A (Blz. 9)

Het WSS-signaal heeft een 4:3 automatische omschakelfunctie waarmee Normaal en Panorama geselecteerd kunnen worden.

Beschikbare instellingen

Normaal: Normaal bereik met handhaving van de 4:3 of 16:9 breedte-hoogteverhouding

Panorama: Breedbeeld zonder balken aan de zijkanten

WSS signaal 4:3 scherm

4:3-modus "Normaal"

U kunt de oriëntatie van het beeld wijzigen.

[Normaal] [Spiegel] [Ondersteboven] [Draaien]

ABC

A8C

U kunt de gewenste taal ook kiezen in het Instellingen- menu. Er zijn 13 talen beschikbaar. (Duits, Engels, Fins, Frans, Grieks, Italiaans, Nederlands, Pools, Portugees, Russisch, Spaans, Turks, Zweeds)

Opties menu

MENU [Opties]

Opties

Alleen Audio

Ruisonderdr.

[Uit]

Ingangskeuze

[FBAS]

Snelle respons

[Aan]

Kleursyst.

[AUTO]

Demonstratie

OPMERKING

- Het HDMI instellingen menu wordt alleen weergegeven wanneer "EXT4" wordt geselecteerd in het INGANGSBRON menu.

Alleen Audio

Menubediening: A (Blz. 9)

Bij het luisteren naar de muziek van een muziekprogramma kunt u de TV uitschakelen en alleen van het geluid genieten.

Beschikbare instellingen

Aan: Het geluid wordt weergegeven zonder dat er een beeld is.

Uit: Zowel het beeld als het geluid wordt weergegeven.

Ruisonderdr.

Menubediening: A (Blz. 9)

Gebruik deze functie om een helder videobbeeld te verkrijgen. (Uit, Hoog, Laag)

HDMI instellingen

Kiezen van de HDMI (High-Definition Multimedia Interface) (hoge-definitie multimedia-interface) aansluiting.

1 Om te kijken naar het beeld van HDMI apparatuur, selecteert u "EXT4" in het "INGANGSBRON" menu met behulp van ➞ op de afstandsbediening of op de TV.

2 Druk op MENU om het MENU scherm weer te geven.

3 Druk op ◀/► en selecteer "Opties".

4 Druk op ▲/▼ om "HDMI instellingen" te selecteren en druk dan op OK.

- Het HDMI instellingen menu wordt alleen weergegeven wanneer "EXT4" wordt geselecteerd in het INGANGSBRON menu.

MENU [Options ... HDMI instellingen] Opties Alleen Audio Ruisonderdr. [Uit] HDMI instellingen Snelle respons [Aan] Demonstratie

5 Druk op ▲/▼ om het gewenste onderdeel of instelling te selecteren en druk dan op OK.

HDMI instelonderdelen	Beschikbare instellingen	Beschrijving
Signaaltype*	RGB/YCbCr 4:4:4/ YCbCr 4:2:2	Selecteer het videosignaaltype van de HDMI aansluiting.
Kleurenmatrix*	ITU601/ITU709	Selecteer de interne kleurruimte-omzettingsmethode wanneer een RGB-signaal wordt ingevoerd.
Dynamisch bereik*	Normaal/Verbeterd	Selecteer het signaalamplitudebereik. Gewoonlijk moet u “Normaal” selecteren.
Automatische View	Inschakelen/ Uitschakelen	Instellen of de Breedbeeldfunctie gebaseerd op signaalherkenning, inclusief een HDMI-signaal, wel of niet gebruikt moet worden.
Audioselec.	Digitaal/Analoog	Selecteer “Digitaal” voor audiosignalen via de HDMI aansluiting. Selecteer “Analoog” voor audiosignalen via de AUDIO aansluiting.

OPMERKING

- Zie de gebruiksaanwijzing van uw externe apparatuur voor het signaaltype.

- De onderdelen voorzien van een * (sterretje) zijn grijs (met Ⓤ) bij een HDMI verbinding.

- De onderdelen voorzien van een * (sterretje) kunnen geselecteerd worden bij een DVI verbinding.

Ingangskeuze

Menubediening: A (Blz. 9)

Gebruik deze functie om het signaaltype van de externe apparatuur in te stellen.

Ingangsbron Signaaltype
EXT 1	Y/C, FBAS, RGB
EXT 2	Y/C, FBAS, RGB
EXT 3	Auto, COMPONENT (Y, P_B , P_R ),S-Video (Y/C), Video (FBAS)

OPMERKING

• Als er geen (kleuren) beeld verschijnt, probeer dan een ander signaaltype.
• Zie de gebruiksaanwijzing van de externe apparatuur voor het signaaltype.
• EXT4 wordt niet weergegeven in Ingangskeuze.

Snelle respons

Menubediening: A (Blz. 9)

Voor het verbeteren van de LCD-respons bij weergave van snel bewegende onderwerpen. Het effect is beter bij lage temperaturen (lager dan 15°C).

OPMERKING

- De Snelle respons functie kan beeldruis veroorzaken. Als dit het geval is, moet u de functie op "Uit" zetten.

Kleursyst.

Menubediening: A (Blz. 9)

U kunt het kleursysteem omschakelen naar een systeem dat compatibel is met het beeld op het scherm. (AUTO, PAL, SECAM, NTSC 3.58, NTSC 4.43, PAL-60)

OPMERKING

• De fabrieksinstelling is "AUTO".
• Als "AUTO" is geselecteerd, wordt het kleursysteem voor elk kanaal automatisch ingesteld. Als het beeld niet duidelijk wordt weergegeven, kunt u een ander kleursysteem kiezen (bijv. PAL, NTSC 4.43).
• "NTSC 3.58" kan niet geselecteerd worden in de TV-tuner gebruiksstand.

Demonstratie

De demonstratie toont enkele van de functies van de TV op het scherm.

De demonstratie-onderdelen zijn als volgt.

• Demonstratie op "Aan" of "Uit" zetten.
• Selecteren van de Ingangsbron die gebruikt wordt voor Demonstratie. (Demonstratie, Overslaan [TV, EXT1, EXT2, EXT3, EXT4])
• De Stilstaand beeld instelling voor Demonstratie selecteren. (Aan/Uit)
• De Menu instelling voor Demonstratie selecteren. (Aan/Uit)
• De Teletekst instelling voor Demonstratie selecteren. (Aan/Uit)
• De Intervaltijd instelling voor Demonstratie selecteren. (10 Sec., 15 Sec., 30 Sec.)
• De demonstratieshow kan geactiveerd worden vanaf het optie- menu.
  Nadat u de demonstratiefunctie hebt ingeschakeld, duurt het ongeveer 70 seconden voordat de TV begint met de demonstratieshow. De gekozen functies worden in een zichzelf herhalende volgorde getoond. Terugkeren naar de normale televisiefunctie is alleen mogelijk door de demonstratiefunctie uit te schakelen.

Handige voorzieningen

Breedbeeldfunctie

U kunt de beeldgrootte selecteren. De beschikbare beeldgrootten variëren overeenkomstig het type signaal dat ontvangen wordt.

Beschikbare instellingen (voor SD (Standaard) signaal)

Normaal: Voor 4:3 "standaard" beelden. Er verschijnt een balk aan beide zijkanten van het beeld.

Zoom 14:9: Voor 14:9 letterbox beelden. Er verschijnt een smalle streep aan beide zijkanten van het beeld en tevens kunnen er bij sommige programma's balken aan de boven- en onderkant van het beeld zijn.

Panorama: In deze weergavestand wordt het beeld geleidelijk gerekt naar de zijkanten van het scherm toe.

Volledig: Voor 16:9 samengedrukte beelden.

Bioscoop 16:9: Voor 16:9 letterbox beelden. Bij sommige programma's kunnen er balken aan de boven- en onderkant van het beeld zijn.

Bioscoop 14:9: Voor 14:9 letterbox beelden. Bij sommige programma's kunnen er balken aan de boven- en onderkant van het beeld zijn.

Beschikbare instellingen (voor HD (Hoge Definitie) signaal)

Volledig: Met het Overscan beeld weergeven. Alle zijden van het beeld worden afgesneden.

Underscan 1: Met het Underscan beeld weergeven. Er verschijnen balken op de boven- en onderkant van het beeld.

Underscan 2: Met het Underscan beeld weergeven. Er verschijnen geen balken op de zijden van het beeld.

Handmatige selectie

1 Druk op 🏠.

• Het Breedbeeldfunctie menu verschijnt.
• Het menu toont de breedbeeldfunctie instellingen die beschikbaar zijn voor het videosignaaltype dat nu ontvangen wordt.

2 Druk op (+) of ▲/▼ terwijl het Breedbeeldfunctie menu nog steeds op het scherm wordt getoond.

- Terwijl u de instellingen doorloopt, zal het resultaat meteen op het beeldscherm worden weergegeven. U hoeft niet op OK te drukken.

Automatische selectie

Als WSS en 4:3-modus zijn ingesteld in het Instellingen menu op blz. 14 en 15, zal de optimale Breedbeeldfunctie automatisch worden gekozen bij elke uitzending, videocassette of DVD die WSS informatie bevat.

WSS menu

Voor het inschakelen van de automatische selectiefunctie moet WSS in het Opties-menu op "Aan" worden gezet. (Zie blz. 14.)

4:3-modus menu

Voor het instellen van het type breedbeeld kiest u "Normaal" of "Panorama" in het 4:3-modus menu. (Zie blz. 15.)

4:3-modus ingesteld op "Normaal"

4:3-modus ingesteld op "Panorama"

OPMERKING

- Als het signaal geen WSS informatie bevat, zal de automatische selectiefunctie niet werken, ook wanneer de WSS optie is ingeschakeld.

Stilstaand beeld

U kunt een bewegend beeld op het beeldscherm stilzetten.

1 Druk op 📄.
2 Druk nog een keer op ☒ om het stilstaand beeld te verlaten.

OPMERKING

• Als de functie niet beschikbaar is, ziet u "Geen stilstaand beeld beschikbaar." op het scherm.
• Het stilstaand beeld zal automatisch na 30 minuten verdwijnen.

Teletekstfunctie

Wat is teletekst?

Teletekstuitzendingen bestaan uit pagina's met informatie die op hiervoor geschikte TV's kunnen worden weergegeven. Uw TV kan teletektsignalen ontvangen die door TV-zenders worden uitgezonden en deze vervolgens decoderen zodat zij in grafisch formaat kunnen worden weergegeven. Nieuws, weerberichten, sportinformatie, financiële informatie en informatie over TV-programma's zijn slechts enkele van de vele soorten informatie die teletekst te bieden heeft.

In- en uitschakelen van de teletekstfunctie

1 Kies het TV-kanaal of de externe ingangsbron die de teletekstuitzendingen verzorgt.
2 Druk op ⏻ om de teletekstfunctie in te schakelen.
3 Druk nog een keer op om de teletekstinformatie rechts op het scherm weer te geven en het normale beeld links op het scherm.

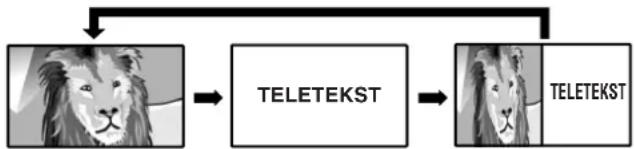

- Bij enkele malen indrukken van 📄 verandert het beeld zoals hieronder is aangegeven.

• Als u een programma kiest dat geen teletektsignaal heeft, verschijnt "Geen Teletekst beschikbaar." op het scherm.
• Hetzelfde bericht verschijnt tijdens andere functies als er geen teletektsignaal beschikbaar is.

Tijdsaanduiding

U kunt de tijdinformatie weergeven die in de teletekstuitzendingen is.

1 Kies het TV-kanaal dat de teletekstinformatie verzorgt. (De tijdsinformatie wordt automatisch binnengehaald.)
2 Druk op ⓘ+. De kanaalaanduiding verschijnt op de TV.
3 Druk binnen de drie seconden dat de kanaalaanduiding op het scherm wordt getoond nog een keer op ⓘ. De tijdsinformatie verschijnt voor ongeveer drie seconden linksonder op het scherm.
4 Wanneer u het TV-kanaal wijzigt, kunt u de tijdsinformatie opnieuw laten verschijnen door de bovenstaande stappen 2 en 3 op te volgen.

OPMERKING

• De tijdsaanduiding komt te vervallen wanneer het apparaat wordt uitgeschakeld. Volg de stappen 1 t/m 4 om de tijdsaanduiding weer op te roepen.
• Als de tijdinformatie met succes wordt ontvangen, zal deze in de rechter bovenhoek van het scherm verschijnen wanneer MENU wordt ingedrukt.

Functie van de toetsen

Toetsen	Beschrijving
P ( / )	Verhoog of verlaag het paginanummer.
Kleur (Rood/Groen/Geel/Blauw)	Groep- of blokpagina's die worden aangegeven in de gekleurde vakken onderaan op het scherm kunt u weergeven door op de corresponderendeKleur (Rood/Groen/Geel/Blauw) van de afstandsbediening te drukken.
0–9	Gebruik0–9om rechtstreeks een pagina te kiezen tussen 100 en 899.
(Breedbeeldfunctie)	Schakel het teletekstbeeld naar Volledig, Bovenste helft of Onderste helft.
(E)(Weergeven van verborgen Teletekst)	Verborgen informatie, zoals de antwoorden bij een quiz, tonen of verbergen.
(E)(Bevriezen/Vasthouden)	Automatisch bijwerken van de teletekstpagina's stoppen of de blokkeerfunctie opheffen.
(Ondertiteling voor Teletekst)	De ondertiteling weergeven of het ondertitelingsscherm verlaten.Er is geen ondertiteling als het zendersignaal geen ondertitelingsinformatie bevat.
(E)(Subpagina)	De subpagina's tonen of verbergen.Rode toets: Doorgaan naar de vorige subpagina.Groene toets: Doorgaan naar de volgende subpagina.Deze twee toetsen worden op het scherm aangegeven door de tekens – en +.

Verhelpen van storingen

Probleem Mogelijke oplossing
• Geen stroom.	• Controleer of ⏻| op de afstandsbediening is ingedrukt. (Zie blz. 8.)Druk op ⏻| als de indicator op de TV rood oplicht.• Is het netsnoer aangesloten? (Zie blz. 3.)• Is de netschakelaar ingedrukt? (Zie blz. 8.)
• Het apparaat werkt niet juist.	• Het is mogelijk dat invloeden van buitenaf zoals bliksem, statische elektriciteit enz. een foutieve werking hebben veroorzaakt. Schakel het apparaat uit en trek de stekker van het netsnoer ongeveer 1 tot 2 minuten uit het stopcontact.
• De afstandsbediening werkt niet.	• Zijn de batterijen met de polariteit (+, -) in de juiste richting in het batterijvak geplaatst? (Zie blz. 4.)• Zijn de batterijen leeg? (Vervang de batterijen door nieuwe.)• Gebruik u de afstandsbediening bij erg sterke verlichting of bij het licht van een tl-lamp?• Valt het licht van een tl-lamp op de afstandsbedieningssensor?
• Het beeld is afgesneden.	• Is de beeldpositie correct ingesteld? (Zie blz. 14.)• Zijn de instellingen voor het beeldformaat (4:3-modus/WSS) e.d. juist gemaakt? (Zie blz. 14 t/m 16.)
• Vreemde kleur, erg lichte of donkere kleuren, of kleurvervorming.	• Stel de kleurtint af. (Zie blz. 10 en 11.)• Is de kamer erg helder verlicht? Het beeld ziet er wellicht te donker uit wanneer de kamer helder verlicht is.• Controleer de kleursysteem-instelling. (Zie blz. 13 en 16.)• Controleer de ingangssignaal-instelling of HDMI instelling. (Zie blz. 15 en 16.)
• De stroom wordt plotseling uitgeschakeld.	• De temperatuur in het inwendige van het apparaat is erg hoog.Verwijder eventuele voorwerpen die de ventilatieopeningen afsluiten of reinig de openingen.• Controleer de ingangssignaal-instelling. (Zie blz. 12.)• Is de uitschakeltimer ingesteld? Druk opSLEEPvan de afstandsbediening totdat Uit is ingesteld.
• Geen beeld.	• Zijn alle componenten correct aangesloten? (Zie blz. 7.)• Zijn de ingangssignaal-instellingen correct uitgevoerd nadat de aansluitingen zijn gemaakt? (Zie blz. 16.)• Is de juiste ingangsfunctie gekozen? (Zie blz. 7.)• Zijn de beeldinstellingen juist uitgevoerd? (Zie blz. 10 en 11.)• Is de antenne juist aangesloten? (Zie blz. 3.)• Is “Aan” geselecteerd in “Alleen Audio”? (Zie blz. 15.)
• Geen geluid.	• Staat het volume erg laag ingesteld? (Zie blz. 5 en 6.)• Zorg dat de hoofdtelefoon niet aangesloten is. (Zie blz. 6.)

TERUGZETTEN OP DE FABRIEKSINSTELLINGEN

Schakel het beeldscherm uit door op ⏻ te drukken. Houd RESET ingedrukt en druk dan op ⏻ van de TV om de TV in te schakelen. Alle instellingen (met uitzondering van de TV-kanalen) worden teruggezet op de fabrieksinstellingen.

Volg de onderstaande aanwijzingen om de Automatische installatie opnieuw uit te voeren.

1 Schakel de TV.
2 Druk op MENU. (Zorg dat het menuscherm verschijnt.)
3 Druk op ◀/► en selecteer "Instellingen".
4 Druk op ▲/▼ om "Automatische Installatie" te selecteren en druk dan op OK.
5 Druk op ◀/▶ om "Ja" te selecteren en druk dan op OK.

Betreffende RESET en SYSTEM RESET

Druk op RESET als de TV niet naar de oorspronkelijke toestand kan terugkeren nadat diverse bewerkingen zijn uitgevoerd.

• AV FUNCTIE komt op GEBRUIKER te staan. • Surround wordt op Uit teruggesteld.
• Analoge TV-kanaal komt op kanaal 1 te staan. • De beeldpositie wordt geïntialiseerd.
• De Audio-instellingen worden geïntialiseerd.

OPMERKING

• Indrukken van RESET werkt niet als de TV in de ruststand (standby) staat (de indicator licht rood op).
• Bij indrukken van RESET worden de kanaalinstellingen en het persoonlijke codenummer niet gewist. Zie blz. 14 voor resetten van het persoonlijke codenummer wanneer u dit weet. Zie hierboven voor het herstellen van de fabrieksinstellingen wanneer u uw persoonlijke codenummer vergeet.

Druk op SYSTEM RESET als de TV na het opstarten niet werkt.

Technische gegevens

Onderwerp 26				" LCD-KLEURENTELEVISIE, Model: LC-26P50E	32" LCD-KLEURENTELEVISIE, Model: LC-32P50E	37" LCD-KLEURENTELEVISIE, Model: LC-37P50E
LCD-paneel				26" Advanced Super View & ZWARTE TFT LCD	32" Advanced Super View & ZWARTE TFT LCD	37" Advanced Super View & ZWARTE TFT LCD
Aantal beeldpunten				1.555.200 punten (960 × 540 × 3 punten)
Videokleursysteem PAL/SECAM/NTSC 3.58/NTSC 4.43/PAL 60
TV-functie B	CTV-sDyklard (CCIR)
	Ontvangbare kanalen		VHF/UHF Kanalen E2-E69, kanalen F2-F10, kanalen I21-I69, kanalen IR A-IR J
			CATV	Hyperband, kanalen S1-S41
	TV-afstemsysteem			Automatische voorinstelling voor 99 kanalen, automatische naamgeving, automatisch sorteren
	STEREO/TWEETALIG NICAM/A2
Lichtsterkte 450 cd/m				2
Levensduur achtergrondverlichting 60.000 uur (met Achtergrondverlichting op "Standaard")
Kijkhoek H: 170° V: 170°
Audioversterker 10 W × 2
Luidspreker ∅ 8 cm 2 stuks
Aansluitingen	Achterkant	Antenne-ingang		UHF/VHF 75 Ω DIN-type
		EXT 1		SCART (AV ingang, Y/C ingang, RGB ingang, TV uitgang)
		EXT 2		SCART (AV ingang/uitgang, Y/C ingang, RGB ingang, AV Link)
		EXT 3 RCA tulpstekkerbus (Componentingang), S-VIDEO (Y/C ingang), RCA pin (AV ingang)
		EXT 4 HDMI, ∅ 3,5 mm aansluiting (Audio-ingang)
		AUDIO OUTPUT		RCA tulpstekkerbus
		Hoofdtelefoon		∅ 3,5 mm aansluiting (Audio-uitgang)
Taal voor beeldscherm-aanduidingen				Engels/Duits/Frans/Italiaans/Spaans/Nederlands/Zweeds/Portugees/Fins/Turks/Grieks/Russisch/Pools
Stroomvoorziening				220-240 V wisselstroom, 50 Hz
Stroomverbruik				110 W (0,8 W standby)(Methode IEC60107)	142 W (0,8 W standby)(Methode IEC60107)	163 W (0,8 W standby)(Methode IEC60107)
Gewicht				12 kg (alleen beeldscherm), 15,5 kg (beeldscherm en standaard)	16 kg (alleen beeldscherm), 20 kg (beeldscherm en standaard)	19,5 kg (alleen beeldscherm), 25 kg (beeldscherm en standaard)

• SHARP behoudt het recht wijzigingen aan te brengen in het ontwerp en de technische gegevens, zonder voorafgaande kennisgeving, op basis van doorgevoerde verbeteringen in het product. De vermelde prestatiegegevens zijn nominale waarden van de in serie vervaardigde apparaten. Er kunnen kleine afwijkingen in deze waarden zijn bij de afzonderlijke apparaten.

OPMERKING

- Zie de binnenkant van de achteromslag voor de maattekeningen.

Belangrijke informatie betreffende het gebruik in warme en koude ruimten

• Wanneer het apparaat in een koude ruimte wordt gebruikt (bijv. in een kantoor met een lage temperatuur), kunnen er nabeelden zijn of kan het beeld enigszins vertraagd zijn. Dit verschijnsel duidt niet op een storing. Het apparaat zal weer normaal werken wanneer de temperatuur hoger wordt.
• Laat het apparaat niet langdurig in een erg warme of koude ruimte. Let er ook op dat het apparaat niet staat blootgesteld aan direct zonlicht of de hitte van een kachel, verwarmingsradiator e.d., want dit kan resulteren in vervorming van de behuizing en een foutieve werking van het LCD-paneel.
  Opslagtemperatuur: -20^ tot +60^ .

De "Consumer Electronics Industry" heeft een akkoord in het leven geroepen om de energie-doelmatigheid van de tv's te verbeteren. SHARP heeft dit akkoord ondertekend en als resultaat is het mogelijk dat deze tv aan de voorkant een label heeft met informatie die de consument informeert over het energieverbruik in de verschillende modes.

"AAN" -Het energieverbruik (W) van het toestel bij weergave van beeld en geluid (gemeten volgens de IEC 62087:2002 normering)

"Standby" - Het energieverbruik (W) van het toestel in de standby, zonder beeld en geluid (gemeten volgens de IEC 62087:2002 normering).

Een geschat jaarlijks energieverbruik (kWh) gebaseerd op een werkingscyclus van 4 uur "aan" en 20 uren in standby over 365 dagen.

Nota: De IEC 62087:2002 meetstandaard stelt de helderheid en het geluidsvolume niet op hetzelfde peil af zoals bij de fabrieksinstelling van de tv is gebeurd. Daarom is het energieverbruik in de "aan" stand puur indicatief en kan deze verschillen van deze die opgegeven wordt als "fabrieksinstelling".

Let op: Uw product is van dit merkteken voorzien. Dit betekent dat afgedankte elektrische en elektronische apparatuur niet samen met het normale huisafval mogen worden weggegooid. Er bestaat een afzonderlijk inzamelingssysteem voor deze producten.

A. Informatie over afvalverwijdering voor gebruikers (particuliere huishoudens)

1. In de Europese Unie

Let op: Deze apparatuur niet samen met het normale huisafval weggooien!

Afgedankte elektrische en elektronische apparatuur moet gescheiden worden ingezameld conform de wetgeving inzake de verantwoorde verwerking, terugwinning en recycling van afgedankte elektrische en elektronische apparatuur.

Na de invoering van de wet door de lidstaten mogen particuliere huishoudens in de lidstaten van de Europese Unie hun afgedankte elektrische en elektronische apparatuur kosteloos* naar hiertoe aangewezen inzamelingsinrichtingen brengen*.

In sommige landen* kunt u bij de aanschaf van een nieuw apparaat het oude product kosteloos bij uw lokale distributeur inleveren.

*) Neem contact op met de plaatselijke autoriteiten voor verdere informatie.

Als uw elektrische of elektronische apparatuur batterijen of accumulatoren bevat dan moet u deze afzonderlijk conform de plaatselijke voorschriften weggooien.

Door dit product op een verantwoorde manier weg te gooien, zorgt u ervoor dat het afval de juiste verwerking, terugwinning en recycling ondergaat en potentiële negatieve effecten op het milieu en de menselijke gezondheid worden voorkomen die anders zouden ontstaan door het verkeerd verwerken van het afval.

2. In andere landen buiten de Europese Unie

Als u dit product wilt weggooien, neem dan contact op met de plaatselijke autoriteiten voor informatie omtrent de juiste verwijderingsprocedure.

Voor Zwitserland: U kunt afgedankte elektrische en elektronische apparatuur kosteloos bij de distributeur inleveren, zelfs als u geen nieuw product koopt. Aanvullende inzamelingsinrichtingen zijn vermeld op de startpagina van www.swico.ch or www.sens.ch.

B. Informatie over afvalverwijdering voor bedrijven

1. In de Europese Unie

Als u het product voor zakelijke doeleinden heeft gebruikt en als u dit wilt weggooien:

Neem contact op met uw SHARP distributeur die u inlichtingen verschaft over de terugname van het product. Het kan zijn dat u een afvalverwijderingsbijdrage voor de terugname en recycling moet betalen. Kleine producten (en kleine hoeveelheden) kunnen door de lokale inzamelingsinrichtingen worden verwerkt.

Voor Spanje: Neem contact op met de inzamelingsinrichting of de lokale autoriteiten voor de terugname van uw afgedankte producten.

2. In andere landen buiten de Europese Unie

Als u dit product wilt weggooien, neem dan contact op met de plaatselijke autoriteiten voor informatie omtrent de juiste verwijderingsprocedure.

LC-26/32/37P50E

( ) : LC-26P50E
[ ] : LC-32P50E
(( )) : LC-37P50E
: LC-26/32/37
P50E

LC-26P50E LC-32/37P50E

(100) (100) (50)

[200] / ((200)) SHARP [115] / ((104)) [200] / ((200)) LC-37P50E

SHARP®

SHARP CORPORATION
