GEBRUIKSAANWIJZING GWA720KOR Pelgrim

Het toestel-identificatieplaatje bevindt zich aan de binnenzijde van het toestel.

Plak hier het toestel-identificatieplaatje.

Houd, wanneer u contact opneemt met de serviceafdeling, het complete typenummer bij de hand.

Adressen en telefoonnummers van de serviceorganisatie vindt u op de garantieksart.

Belangrijk om te weten - Important à savoir

Wissenswertes - Important information

1 Toestelbeschrijving en bediening 4

2 Veiligheid

2.1 Waar u op moet letten 5

2.2 Afvoersystemen 6

3 Installatie

3.1 Algemeen 7

3.2 Montage van de afzuigkap aan de zijwanden 8

3.3 Montage van de afzuigkap aan de wanden 9

3.4 Monteren van het deurpaneel 10

4 Onderhoud

4.1 Reinigen 11

4.2 Vetfilters schoonmaken of vervangen 11

4.3 Koolstoffilters vervangen 11

4.4 Deur verwijderen en opnieuw plaatsen 11

5 Bijlage

1 Toestelbeschrijving en bediening

Toestelbeschrijving

1 - Dampverzamelaar
2 - Vetfilters
3 - Bedieningspaneel
4 - Verlichting

5 - Verlichtingsschakelaar
6 - Schakelaar voor de elektrische klep of snelheidsschakelaar ventilator

Afnankelijk van de dampontwikkeling kunt u een hogere of lagere stand kiezen. Schakel 5 minuten voordat u met koken begint, de afzuigkap in. Laat na het koken de afzuigkap nog ca. 15 minuten ingeschakeld.

Bij een wasemkap die is aangesloten op een centraal afzuigsysteern kunt u alleen de verlichting in- en uitschakelen en de elektrische klep openen of sluiten.

Koolstofffilter aanbrengen (alleen bij recirculatie)

Het koolstofffilter op het motorhuisdeksel centreren en een slag rechtsom draaien.

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

2 Veiligheid

2.1 Waar u op moet letten

Attentie! Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk "Installatie"). Het apparaat niet aan het stroomnet aansluiten voordat de installatie volledig voltooid is.

• Sluit het toestel aan conform de plaatselijk geldende installatievoorschriften.
• In verband met eventuele scherpe randen adviseren wij u tijdens de montage van de wasemkap werkhandschoenen te gebruiken.
• Het apparaat is gefabriccerd volgens de meest recente veiligheidsstandaarden. Desondanks adviseren wij personen met psychische of motorische stoornissen, mentale achterstand of zwakbegaafdheid het apparaat niet te gebruiken zonder toezicht van een bekwaam persoon. Hetzelfde geldt voor kinderen.
• De wasemkap nooit gebruiken als de vedilters niet of niet goed gemonteerd zijn!
• Gebruik de wasemkap niet om tegenaan te leunen.
• Zorg voor voldoende ventilatie wanneer u de wasemkap samen gebruikt met een gaskookplaat.
• De afvoer mag niet worden aangesloten op een rookkanaal dat ook voor andere verwarmingstoestellen in gebruik is.
• Flambeer nooit onder de afzuigkap en maak de filters op tijd schoon. Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.
• De wasemkap moet regelmatig (minstens 1 x per maand) schoongemaakt worden, zowel het exterieur als het interieur. Het niet in acht nemen hiervan en het onvoldoende reinigen of vervangen van de filters kan brandgevaar veroorzaken.
• Wanneer de aansluitkabel is beschadigd mag deze alleen worden vervangen door de fabrikant, zijn serviceorganisatie of gelijkwaardig gekwalificeerde persoren, om gevaarlijke situaties te voorkomen.
• Haal eerst de stekker uit het stopcontact als u de lampen wilt vervangen! Gebruik uitsluitend dezelfde lampen met aangegeven wattage. Gebruik de wasemkap alleen met gemonteerde lampjes om het risico van een elektrische schok te verminderen.
• De vetfilters worden heet tijdens gebruik. Wacht, na het koken, minimaal 30 minuten met het schoonmaken.
• Bij reparatie of schoonmaakbeurten moet de stroom uitgeschakeld worden. Neem de stekker uit het stopcontact of draai de schakelaar in de meterkast op nul.
• Vet en olie zijn bij oververmitting brandbaar. Blijf in de buurt tijdens het bereiden van gerechten.

2 Veiligheid

Dit apparaat is voorzien van het merkleken algens de Europese richtlijn inzake afvoeren afgedankte elektrische en elektronische apparaten (AEEA). Dit product moet worden afgedankt in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatie over de behandeling, terugwinning en recycling van dit product wordt u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschäft.

2.2 Afvoersystemen

De afzuigkap kan, afhankelijk van het model, op drie manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal. De aangezogen en gefilterde kockdampen worden naar keuze via de boven (B1) of de achterzijde (B2) naar buiten afgevoerd. Dit is de beste manier!

2. Als recirculatie afzuigkap (uitgezonderd motorloze afzuigkappen). De vetdeeltjes en de geur uit de aangezogen kooklampen worden gefilterd. De aangezogen lucht wordt niet afgevoerd maar teruggeblazen in de keuken (B1). U moet dan wel een koolstofffilter plaatsen.

Let opl Het koolstofffilter moet apart besteld worden. 3. Als motorloze afzuigkap. Dit model afzuigkap is alleen geschikt voor montage in combinatie met een mechanisch ventilatiesysteem.

3 Installatie

3.1 Algemeen

De aansluiting van dit apparaat op het lichtret moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften.

Belangrijk om te weten:

• De afstand tussen het laagste punt van de wasemkap en een gaskockplaat moet minimaal 70 cm bedragen. Bij een elektrische kockplaat moet deze afstand mimimaal 50 cm zijn:
• De op het gegevensplaatje van het apparaat aangegeven netspanning moet corresponderen met de netspanning van de huisinstallatie.
• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).
• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de ventilatie van gasapparaten.
• Hoe korter de afvoerpijp en hoe minder bochten, des te beter is de werking van de afzuigkap.
• Controleer voordat u met boren begint of er geen installatieiding(en) aanwezig is (zijn).
• De aansuitpijp van de schouwkap heeft een diameter van 125 mm of 150 mm. Het beste is de afvoerpijp ook met deze diameter uit te voeren.
• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterikt beton en bakstenen muren. Voor andere materialen kunnen speciale pluggen en schroeven nodig zijn.

3 Installatie

Montagevoorbereiding

Kies de gewenste afvoeropening (B1 of B2) en maak deze vrij door de voorgeperforeerde plaat te verwijderen. Bevestig het kunststof aansluitstuk op de vrij gemaakte afvoeropening. Het aansluitstuk is voorzien van een bajonetsluiting.

B1 B2 B1 B2 B1 B2 B2

3.2 Montage van de afzuigkap aan de zijwanden

Controleer of de kastjes stabiel genoeg zijn. Gebruik de boormal N2 om de plaats van de bevestigingsgaten te bepalen. De bovenzijde van de mal is gelijk aan de bovenzijde van de wasemkap. De voorzijde van de mal is gelijk aan de voorzijde van de wasemkap zonder deurpaneel.

Boor dan de bevestigingsgaten in de kastjes.

Voor het bevestigen van de wasemkap aan kastjes met een wanddikte van 16 mm worden vulstukken meegeleverd. Met het meegeleverde hoekstaal (Q) kunt u de ruimte aan de achterzijde tussen de wasemkap en de muur opvallen.

3.3 Montage van de afzuigkap aan de wand

Gebruik de boormal N1 om de plaats van de bevestigingsgaten te bepalen. De bovenzijde van de mal is gelijk aan de bovenzijde van de wasemkap.

Boor de gaten en bevestig de muurbeugels (R) met behulp van de pluggen en 1. schroeven aan de wand.

Schuif, vanaf de achterzijde, de ophangbeugels in de wasemkap. 2.

Zet de beugel vast met de bijgeleverde schroeven en borgringen. 3.

Draai tevens een inbusschroef in de ophangbeugels. Hiermee kunt u straks de hoogte 4. instellen.

Hang de kap aan de muurbeugels. De kap is in hoogte en diepte instelbaar met de 5 stelschroeven en het verder in- of uitschuiven van de beugels.

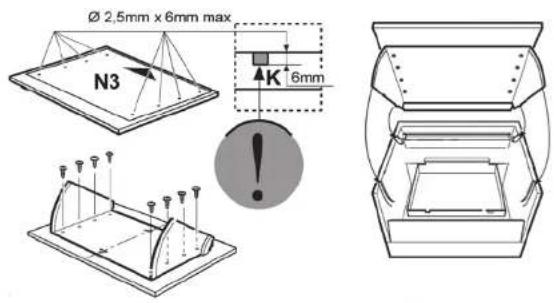

3.4 Monteren van het deurpaneel

Open de deur, duw de haken naar binnen en verwijder de deur. 1.

Leg het deurpaneel, met de achterkant naar boven, op een vlakke ondergrond.2.

Leg de boormal (N3) op de achterzijde van het deurpaneel. De pijl op de mal moet 3, naar de bovenkant wijzen.

Boor de bevestigingsgaten (K) minimaal 2,5 mm, maximaal 6 mm diep.4.

Zet het metalen paneel met de 8 bijgeleverde schroeven vast.5.

Plaats de deur met het paneel weer in de wasemkap. Eerst aan de bovenzijde en ó, vervolgens aan de onderkant.

Controleer of de deur goed opent en sluit.7.

Let op: Tijdens het reinigen en onderhoud de netspanning uitschakelen door de stekker uit het stopcontact te nemen of de zekering in de meterkast uit te schakelen.

4.1 Reinigen

De afzuigkap kunt u schoonmaken met een sopje en een zachte doek, daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwijft.

4.2 Vetfilters schoonmaken of vervangen

De vergrendeling van de filters openen en de vetfilters verwijderen.

Let op: de vetfilters elke maand reinigen met een sopje. Een aluminiumfilter wordt door de vaatwasserreinigingsmiddelen dof, dit is normaal.

4.3 Koolstoffilters vervangen

De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik. Het koolstofffilter moet echter minimaal iedere vier maanden worden vervangen.

Let op: koolstofffilters zijn niet uitwasbaar voor hergebruik. Verzadigd koolstof is niet milieuvriendelijk, vervang het filter tijdig.

4.4 Deur verwijderen en opnieuw plaatsen

Open de deur en duw de haken aan de zijkant van de deur naar binnen. Trek de deur uit de geleiding. Plaats de deur met het paneel weer in de wasemkap. Eerst aan de bovenzijde en vervolgens aan de onderkant.

5 Bijlage

Verpakking en toestel afvoeren

Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen.

De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

karton;

polyethyleenfolie (PE); •

CFK-vrij polystyreen (PS-hardschuim).

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren.

Om op de verplichting tot gescheiden verwerking van elektrische hushoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft.

Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondtheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.
