GEBRUIKSAANWIJZING H 8760 SCHOLTES

44	Techimische kemenrken
45	Elektische sansuizing
46	Voorzorgen voor het gebruik
47	Installatie
48	Gebruik
49	De versie met afzügning naar buiten
50	Gebruik van de kap als circulatekerap
51	Gebruik
52	Gebruik van de kap als circulatekerap
53	Gebruik van de kap als circulatekerap
54	Verlichtungssystem
55	Onderhoud
54	Overdehand

Inhoudsoverzicht

Wij Zijn ervan overligd dat dit appearat tot uw volle tevedenheld zal gebruik van het appearat wordt er zeer door vereenvooldig.

U heeft zoujst een Scholtes afzügkap aangeacht aan wij danken u voor het vertrouwen dat u in ons meck stelt.

Bij de installatie moet gezorgd worden voor een veiligheidszekering van 3 A Apparaat conform de beschikking van 14 januari 1980 (gepubliceerd in het Franse staatsblad J.O. van 17 januari 1980) betreffende de beperking van radioelektrische

Scholtès H 8760 - H 8790

De fabrikant is niet aansprakelijk voor schade of letsel, ontstaan door het niet op de voorgeschreven wijze aansluiten van het apparaat.
Laat, voorzover nog niet aanwezig, de wandkontakdoos op een zodanige plaats aanbrengen dat de steker, ten behoeve van een schoonmaakbeurt gemakkelijk uitgenomen kan worden. Uitsluitend voor Belgie: indien men de kap permanent aan het elektrische net wil verbinden moet men, na het verwijderen van de bijgeleverde stekker, een tweepolige schakelaar aanbrengen die volgens de normen een afstand tussen de kontaktpunten moet hebben van minstens 3 mm.
Het apparaat moet worden aangesloten op een randgeaarde kontaktdoos.
De installatie dient te geschieden met inachtneming van de plaatselijk geldende voorschriften en bepalingen (NEN 1010) voor wat betreft de elektrische aansluiting. Het naleven van de wettelijke voorschriften en uw eigen veiligheid zijn hiermede gewaarborgd. De aansluiting van het apparaat op het spanningsnet dient door een erkend installateur te worden uitgevoerd.

Voorzorgen voor het gebruik

De afzuigkap is geschikt voor aansluiting op een lucht afvoerpijp. Voor een goede werking is het dus belangrijk dat er voldoende luchttoevoer in de keuken aanwezig is.

Het apparaat mag niet aangesloten worden op een pijp waar warme lucht doorstroomt (verwarming, geiser, enz...).

Als de afzuigkap geïnstalleerd moet worden in een keuken waarin zich een warmwaterdoorstroomtoestel of een gasgeiser bevindt, wordt om veiligheidsredenen met klem aangeraden de afzuigkap niet te gebruiken voor afzuigen naar buiten toe. Voor dit soort opstellingen moet het apparaat voorzien worden van een koolstofffilter, dat verkrijgbaar is bij uw leverancier, zodat u de kap als circulatiekap kunt gebruiken.

De afzuigkap moet aangebracht worden op minstens 60 cm boven de kookplaten (vitrokeramische of normale elektrische kookplaten) of op 70 cm hoogte boven gasbranders.

Bij gelijktijdig gebruik van de kap en een kachel of haard, die lucht van het vertrek gebruiken (bv. gaskachels, petroleum kachels, kolenkachels, boilers enz.) moet men voorzichtig zijn omdat de kap de lucht van het vertrek die de kachel of haard nodig hebben, afvoert. Voor een veilig gebruik en om te voorkomen dat afgevoerd gas terug zou komen in het vertrek, mag het vacuum de 0,04 mbr niet overschrijden.

Dit kan door te zorgen voor een zekere luchttoevoer bv. via deuren, ramen, ventilatoren of

Met het oog op alle problemen betreffende de uitlast v

voorschriften van de bevoegde autoriteiten te respecteren.

Het is verboden om onder de kap gerechten te flamberen. De open vlam is schadelijk voor de filters en zou brand kunnen veroorzaken. Dus maak nooit gebruik van een open vlam onder de kap. Het frituren van gerechten moet altijd onder controle gebeuren om te voorkomen dat de hete olie vlam zou vatten.

De fabrikant wijst iedere aansprakelijkheid af voor eventuele schade of brand aan de kap, veroorzaakt door het niet in acht nemen van bovenstaande voorschriften.

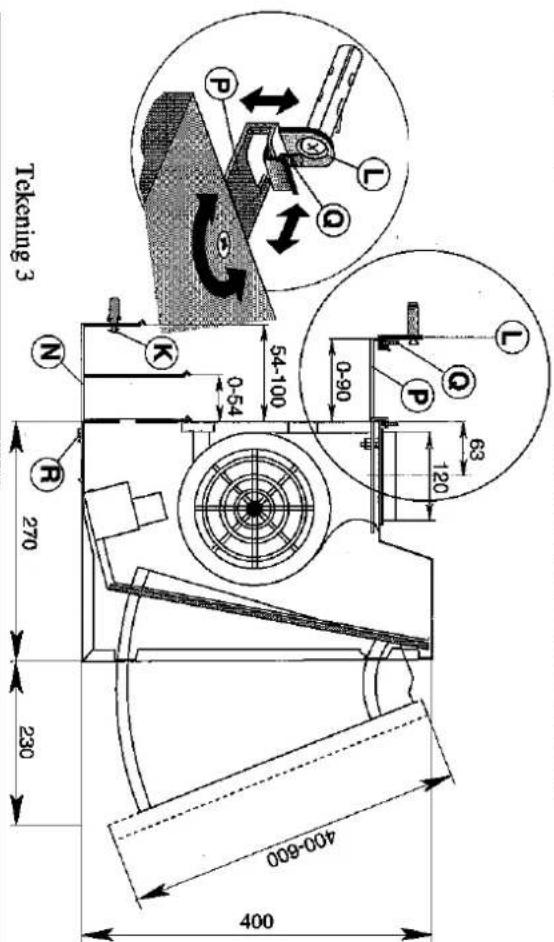

L Q P 63 120 0-90 54-100 0-54 K N R 270 230 400-600 400 Tekening 3

Bevestig het hoekprofiel N naar gelang de diepte van de zijkastjes (rekening houdend met de lange en korte kant van het profiel) aan de muur, op de juiste hoogte, met de schroeven K (tekening 3). Regel de positie van de bovenste staafjes P naar gelang de diepte van de kastjes, hang de kap aan de haken L, kontroleer dat de kap op de juiste hoogte is (voor het regelen van de hoogte draait men de schroeven Q). Bevestig de kap met de schroeven R (tekening 3) aan het onderste hoekstuk.

Tekening 2

Bevestig de haken L met de bijgeleverde pluggen en schroeven (afb. 8). Bevestig de expansie pluggen M (tekening 2) in de onderste gaten.

Plaats de bijgeleverde mal N1 tegen de muur. Maak gaten zoals aangegeven op de mal (tekening 1).

N1 Tekening 1

Bevestiging aan de muur

Installatie

Tekening 9

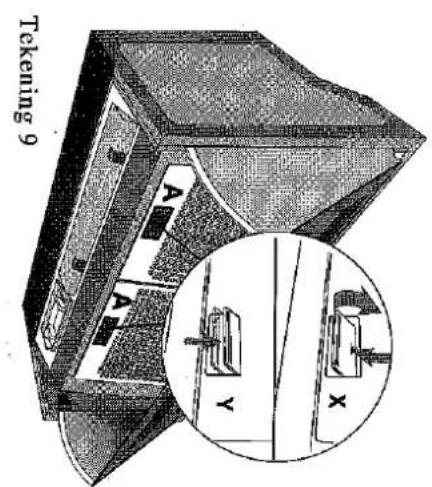

Verwijder de twee metalen filters als volgt: a) trek de handvaten A van de filters uit, met een draaiende beweging (zie tekening 9,x). b) trek ze dan naar boven (zie tekening 9,y) c) trek de filters naar buiten.

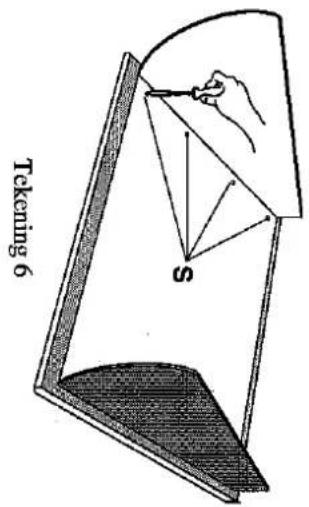

en bevestig de deur aan het voorpaneel met de schroeven S (tekening 6).

S Tekening 6

Tekening 8 C1 C C3

Plaats de mal op de zijkant van het linker kastje, de "C" kant moet gelijk liggen met het voorpaneel van het kastje (geen rekening houdend met de dikte van de deur). Maak 2 gaten ∅ 2,5mm op de punten C1 en C3 (tekening 8).

Plaats de mal N3 tegen de achterkant van het voorpaneel, eraan denkend dat de pijl de bovenkant aanduidt (tekening 5), maak gaten op de plaatsen aangegeven op de mal

N3 Tekening 5

Tekening 4

B C

Plaats de bijgeleverde mal N2 tegen de zijkant van het rechter kastje, de "B" kant moet gelijk liggen met het voorpaneel van het kastje (geen rekening houdend met de dikte van de deur). Maak 2 gaten ∅ 2,5mm op de punten B1 en B3 (tekening 7).

Tekening 7

B1 B B3

Trek de deur B uit (tekening 4). Om klep B uit de kap te trekken, moet men hem naar voren toe trekken en de twee toetsen C, die de kap bevestigen, naar beneden toe schuiven (tekening 4).

Bevestiging voorpaneel

Bevestiging aan het kastje

De beste prestalues kligt men als men korte buizen met weinig bochten echin gebruik. De horizontale slikken van de buis moeten coirigzins omhoog heleen (ongever 10°) om de lucit gemakkelijk naar buiten te voeren.

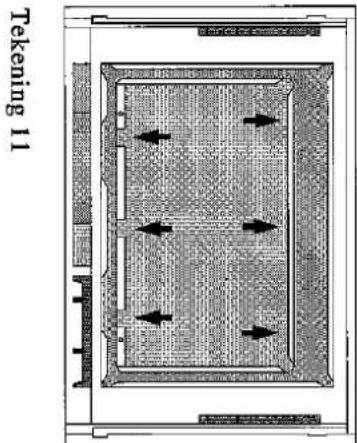

Zowel bij gebruik in de aizugyersle als bij steunlijst van de koolifter te monteren. Men gait als volgi te werk: Verwiider de Klep. Plaats de steunlijst van de koolifter in de kap door erest de drie bovenste onde geljes crin te steken en dan de dancerste (tekening 11). Dan bevestigt men de ljust met de twee

Monteren steundijst

Plaats de bijgeleverde dopjes ∅ in de onderste gelen, waar doorheen de schoeven voor bevestiging aan het kasije zijn aangebacht. Regel het hoekprofel zodat het tegen de minder aan light door aan de schroeven R te langse en korte kant van het hoekprofel.

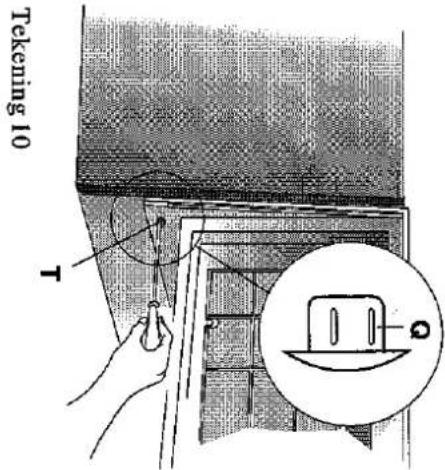

Bevesige de kap san de kases meet de 4 schroeven T 4.5x16 (tekening 10). Monter het rooster. Monter het decur.

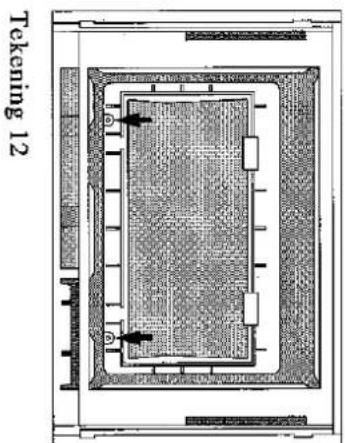

Tekening 12

Tekning 11

Teckning 10 T

Belangirlik, voor kap H 8790; Zie p. 51

Tekening 14

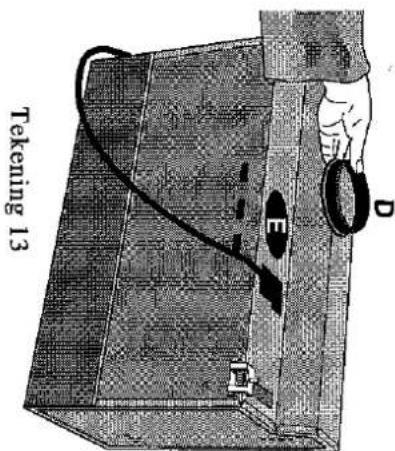

In dit gevel wordt de lucit naar buiten toe gevoerd door een plip (ø 120 mm) aangesloten aan de verdindingstenes D, die in gat F wordt gepalast (teckning 13).

De verste met afziging naar buiten

Om cen maximale afvoer van kooklucijhes te bevoden wordt aingeraden de aluzigkap aan te zeten voordat u gaur kocn. Tevers wordt aingeraden de kap pas uit te schakelen lien aan vijfium minuten nadat u klaur bent met kocen. Het alderbeste rendement krijgt men met de versic afzuiziging naar buiten en wij raden deze versie ook aan waar het maar mogelijk is.

Het is verhoden gerechien onder de afzuijzigap te flamberen op striafte van het verroorzaken van brandgevaar. Het met klem aangeraeden uistuifend onder voortduwend leozach onder de afzuijzigap te hithuen.

Gebruik

De Philip kan naar het plafond toe leiden of naar de nuar, naar gelang uw persoonlijke wensen (licensing 14).

Tekening 13 D

Tekening 12

Tekning 17

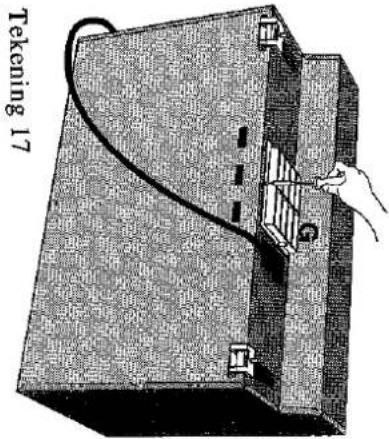

d) In gat E (tekening 13) moet men het ventilatiepanel G (tekening 17) anaBRIGEN. D'Isleidie Iuchtarar-boven, zodat de muur niet vull wortd.

Tekening 16

(b) plats de fillet aan de bovetkan en bevestige hem met de tweec haken F (tekening 16). c) plats de metalen filters.
Het monteren van de kooliter (a) verwider de metalen filiers.
De leverndur van een koolstoffitiers ongever 6 maanden. Het filter kan in geen geval worden gereligd of opulew brukbaar gemakt worden. Na 6 maanden ditent u in leder geval het koolfilter om gezondleidsedenen te verwijderen.
He Ivoryor is het volodende een, bij uw leverancier verktigbare, koolstofflier te gebruiken. De afgezogen lucht wordt onvert en door middel van het koolfilter geriniigd alvoerns in de keuken teruiggeblazen te woreden.

Gebruik van de kap als circulatiekap

(lexing 15). Iwandaige roosteries Porenzijn kontoloren dat de gebruiken imde afzigverste moet (teking 15).

Belangriki; Voor kap H 8790

Rekening 15

Belangriki; Voor kap H 8790
Voordat men de kap gait gebuiken voor recirculaire moet men de invendige roosteries P sluiten (tekening 18).

Tekening 18

Concentrate van Kookwalmen de hodge scelheden. Het beste is om bij weinig kookwalmen de langzame senheld te gebruiken en bij een grote funktioneren. De kap is voorzien van een micro-switch die aan de lup is verboorden: met de lupen diet staat

Het bedienmigspaneel (tekening 19) bevindt zich naast het lichijie en is voorzien van twee schakelars: geen voor het regelen van de snelheid van de motor verlicihing van het kookvalk. Als men de snelheidsschakelaar van de motor geheel neat recchts schuit kijigt men de intensieve snelheid, die een sterké afzügjing van de walmen verzorget.

Het gebruik van de kap

Verlichtingssysteem

Stroom afsluiten

Lampkap verwijderen door de nokjes U in te drukken (tekening 20). De filtergroep is uitgerust met een PL lamp buis van 11W.

Men dient zich ervan te verzekeren dat de lamp goed is gemonteerd voordat men de servicedienst waarschuwt.

Als het rooster is verwijderd en men wil de wasemkap aan de binnenzijde reinigen, dan dient men er zich van te overtuigen dat de steker uit de wandkontaktdoos is genomen.

Voor een konstante optimale werking van uw afzuigkap, wordt aangeraden deze regelmatig schoon te maken (gemiddeld eens in de tien dagen).

Reiniging van de buitenkant van het apparaat

Het apparaat moet regelmatig schoongemaakt worden, vooral als er met zout water gekookt wordt (groenten, schelpdieren).

Voor het schoonhouden van de buitenkant van de wasemkap een zachte doek gebruiken die men bevochtigt met spiritus of neutrale vloeibare wasmiddelen, maar vooral geen schuurmiddelen gebruiken.

Reiniging van het vetfilter

Demontage:

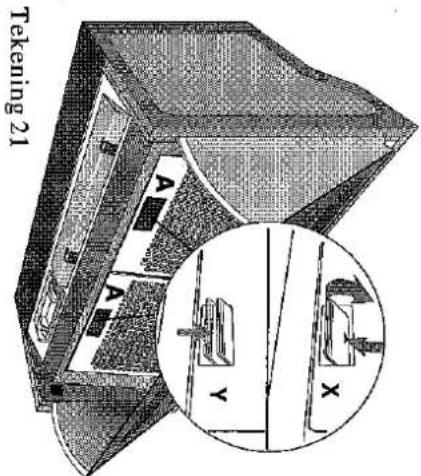

a) trek de handvaten A van de filters uit, met

b) trek ze dan naar boven (tekening 21,y)

c) trek de filters naar buiten.

Tekening 21

Voor schade aan de motor of brand veroorzaakt door het niet tijdig reinigen van het filter is de fabrikant c.q. distributeur niet verantwoordelijk.

Weer op zijn plaats brengen: U dient in tegenovergestelde richting van de demontage te werk te gaan.

het filter laten weken in lauwwarm water waaraan een schoonmaakmiddel is toegevoegd en indien nodig goed afborstelen totdat al het vuil verdwenen is. Het filter kan gemakkelijk in een afwasmachine afgewassen worden.

Onderhoud:
