Type product	Condensdroger
Merk	Brandt
Model	VAP9831E
Afmetingen (hxbxd)	85 x 60 x 60 cm
Gewicht	45 kg
Capaciteit	8 kg
Energieklasse	C
Jaarlijks energieverbruik	560 kWh
Geluidsniveau	65 dB
Aantal droogprogramma's	15
Programma's	Katoen, synthetisch, delicaat, wol, linnen, anti-allergie, snel 30 min, extra droog, strijkdroog, kastdroog, tijdprogramma, opfrissen, luchten, jeans, overhemden
Startuitstel	Ja, tot 24 uur
Anti-kreukfunctie	Ja, extra anti-kreuk fase
Kinderslot	Ja
Oververhittingsbeveiliging	Ja
Verlichting in trommel	Ja, LED
Voeding	220-240 V ~ 50 Hz
Vermogen	2000 W
Pluizenfilter	Reinigen na elke cyclus
Condensor	Maandelijks reinigen
Waterreservoir	Ledigen na elke cyclus
Netaansluiting	2,5 m
Garantie	2 jaar
Reserveonderdelen	Verkrijgbaar via Brandt service

Veelgestelde vragen - VAP9831E BRANDT

Hoe installeer ik de Brandt VAP9831E droger?

Plaats de droger op een vlakke, stevige ondergrond met voldoende ventilatieruimte. Sluit de stekker aan op een geaard stopcontact (230V). Sluit de afvoerslang aan of zorg dat het waterreservoir op de juiste manier wordt geplaatst.

Welke droogprogramma's zijn beschikbaar?

De VAP9831E heeft 15 programma's, waaronder katoen, synthetisch, delicaat, wol, snel 30 min, anti-allergie, strijkdroog, kastdroog, extra droog, opfrissen, luchten, jeans en overhemden.

Hoe gebruik ik de startuitstelfunctie?

Druk op de startuitstelknop en stel de gewenste vertraging in (1-24 uur). Het programma start automatisch na de ingestelde tijd.

Wat moet ik doen bij een foutmelding op het display?

Raadpleeg de handleiding voor foutcodes. Vaak duidt een fout op een verstopte condensor of pluizenfilter. Schakel de droger uit, reinig de onderdelen en start opnieuw.

Hoe reinig ik de pluizenfilter?

Open de deur en trek de filter uit de uitsparing. Verwijder pluizen met de hand of een zachte borstel. Plaats de filter terug en sluit de deur.

Hoe vaak moet de condensor gereinigd worden?

Reinig de condensor minstens één keer per maand. Verwijder de onderste afdekking, draai de vergrendeling los en spoel de condensor af met water. Laat goed drogen voordat u hem terugplaatst.

Kan ik de droger op een aparte groep aansluiten?

Ja, het wordt aanbevolen om de droger op een eigen groep van 16A aan te sluiten om overbelasting te voorkomen.

Waarom wordt de was niet helemaal droog?

Controleer of de pluizenfilter en condensor schoon zijn. Kies een geschikter programma zoals 'extra droog' of verminder de laadhoeveelheid.

Wat is het geluidsniveau van de droger?

De Brandt VAP9831E heeft een geluidsniveau van ongeveer 65 dB, wat overeenkomt met een normaal gesprek.

Hoe activeer ik het kinderslot?

Houd de kinderslotknop 3 seconden ingedrukt tot het symbool verschijnt. Herhaal dezelfde handeling om het slot te deactiveren.

GEBRUIKSAANWIJZING VAP9831E BRANDT

U hebt een droogtrommel van BRANDT aangeschaft. Wij willen u hier graag voor bedanken

Wij hebben bij het ontwerpen van dit apparaat gebruik gemaakt van onze passie en onze knowhow om zo goed mogelijk aan uw wensen te voldoen. Wij hebben het zo ontworpen dat het ook altijd eenvoudig is te gebruiken; innovatief en hoge prestaties leverend.

In het gamma van BRANDT producten vindt u ook een ruime keuze ovens, magnetrons, kookplaten, afzuigdampkappen, fornuizen, vaatwassers, wasmachine, koelkasten en diepvriezers, die u kunt afstemmen op nieuwe droogtrommel van BRANDT.

Kijk ook op onze site www.brandt.com, daar vindt u al onze producten en nuttige en aanvullende informatie.

BRANDT

Wij streven voortdurend naar verbetering van onze producten. Daarom behouden we ons het recht voor om aan de technische, functionele of esthetische kenmerken van onze producten wijzigingen aan te brengen die in verband staan met technische ontwikkelingen.

Belangrijk :

Vóór installatie en gebruik van uw apparaat deze installatie- en gebruiksgids aandachtig lezen. U zult snel gewend raken aan de werking.

www.brandt.com

NL

INHOUDSOPGAVE

1 / TER ATTENTIE VAN DE GEBRUIKER

• Veiligheidsvoorschriften 34
• Bescherming van het milieu 35
• Energiebesparingen 35

• Algemene presentatie van de droogtrommel ____ 36
• Het stoomreservoir 37

3 / INSTALLATIE VAN DE DROOGTROMMEL

• Omgeving waar het apparaat wordt geplaatst ____ 38
  • Waterpas zetten 38
  • Vóór het 1ste gebruik van een Stoomprogramma ____ 39
• Inbouwen 39
• Kolommontage 39
• Elektrische voeding 40

4 / VOORBEREIDING VAN HET WASGOED

• De staat van de textielwaren controleren ____ 41
• Plaatsen van het wasgoed in de trommel ____ 41

5 / PROGRAMMEREN

• Presentatie van het bedieningspaneel 42
• De droogprogramma's 42
• De "Stoom"-programma's 44
• De programma's van de droogtrommel 47
• De opties 48

6 / NORMAAL ONDERHOUD

• Vullen van het stoomreservoir 50
- Reinigen van het stoomreservoir 51
- Schoonmaken van de filter 52
- Legen van de opvangbak 52
- Rechtstrrkse aansluiting van de afvoer op het riool____ 53
- Schoonmaken van de condensor 54
- Schoonmaken van het apparaat 54

- Vervangen van de gloeilamp 55

7 / PERIODIEK ONDERHOUD

• Reinigen van de filterzitting 56
• Reinigen van de zitting van de condensator 56

8 / STORINGEN DIE OP KUNNEN TREDEN 58

9 / SERVICEDIENST 60

NL

1 / TER ATTENTIE VAN DE GEBRUIKERS

Belangrijk :

Deze gebruikshandleiding bij het apparaat bewaren. Mocht u het apparaat verkopen of afstaan aan iemand anders, moet u ervoor zorgen dat de gebruikshandleiding met het apparaat wordt meegeleverd. Wij verzoeken u kennis te nemen van de handleiding voordat u het apparaat gaat installeren en gebruiken. Deze handleiding met de erin staande tips zijn opgesteld voor uw veiligheid en die van anderen.

• VEILIGHEIDSVOORWAARDEN • Installatie

- U moet het apparaat, zodra het is geleverd, onmiddellijk uitpakken of laten uitpakken. Controleer of het niet is beschadigd tijdens het vervoer. Zet het eventueel nodige voorbehoud schriftelijk op de leverbon waarvan u trouwens een exemplaar moet krijgen.

U mag nooit en te nimmer en beschadigd apparaat aansluiten. Als het apparaat is beschadigd, moet u contact opnemen met de leverancier.

- Alvorens het apparaat aan te sluiten, moet u de instructies lezen die staan vermeld in de InstallatieGids.

- Zolang de installatie van de droogtrommel niet volledig tot stand is gebracht, mag u hem niet aansluiten op het stroomnet.

- De gegevens met betrekking tot de elektrische aansluiting vermeld op het typeplaatje van het apparaat moeten overeenkomen met die van het stroomnet.

- De contactdoos moet altijd toegankelijk zijn en blijven, zelfs nadat het apparaat geïnstalleerd is. - U mag de eigenschappen van dit apparaat niet wijzigen of proberen te wijzigen. Dit zou gevaar voor u kunnen opleveren.

- Indien wijzigingen nodig zijn gezien de installatiemogelijkheden bij u thuis, moet u de elektrische en loodgieterswerkzaamheden toevertrouwen aan een erkende elektricien en loodgieter.

- Het apparaat mag niet geïnstalleerd worden achter een deur met vergrendeling, een schuifdeur of een deur waarvan het scharnier zich aan de andere zijde van de droogtrommel bevindt.

- Dit apparaat is ontworpen voor normaal gebruik in de huiselijke kring. Het mag niet worden gebruikt voor commerciële of industriele doeleinden of voor andere doeleinden dan die waarvoor het is ontworpen.

• Kinderbeveiliging

- Dit apparaat mag alleen door volwassenen worden gebruikt. Zorg ervoor dat kinderen niet met het apparaat kunnen spelen en houd huisdieren uit de buurt.

- Als het apparaat in werking is moet u ervoor zorgen dat kleine kinderen niet in de buurt van het apparaat kunnen komen.

- Na het uitpakken, moet u het verpakkingsmateriaal buiten bereik van kinderen opbergen.

- Houd al het verpakkingsmateriaal buiten bereik van kinderen (bijvoorbeeld : plastic zakken, polystyreen enz..), deze kunnen gevaar opleveren voor kinderen : verstikkingsgevaar.

- Dit apparaat is niet ontworpen om te worden gebruikt door personen (kinderen inbegrepen) met verminderd lichamelijk, zintuiglijk of geestelijk vermogen of personen zonder ervaring of kennis behalve indien zij onder toezicht staan of middels iemand die voor hun veiligheid verantwoordelijk is, vooraf instructies hebben ontvangen wat betreft het gebruik van het apparaat.

- Gebruik

Belangrijk :

De droogtrommel is uitsluitend en alleen bestemd voor gebruik thuis, voor het drogen van textielwaren die geschikt zijn voor drogen in een machine.

Belangrijk :

De volgende voorschriften moeten absoluut in acht genomen worden. Wij wijzen iedere aansprakelijkheid van de hand in geval van niet inachtneming van deze aanbevelingen, dit zou materiële schade of lichamelijk letsel met zich mee kunnen brengen.

- U moet het apparaat gebruiken zoals beschreven in de handleiding om schade aan de machine zelf en aan het wasgoed te voorkomen. Geen oplosmiddelen gebruiken in het apparaat (brandgevaar en ontploffingsgevaar). - Neem de etiketten met de onderhoudsvoor-schriften op het wasgoed in acht.

- Indien u het laadvenster of de trommel tijdens een droogcyclus moet openen, mag u niet aan de trommel komen want hij is zeer heet.

NL

1 / TER ATTENTIE VAN DE GEBRUIKERS

- De stoffen bevat in het vuil, zoals olie, aceton, alcohol, benzine, kerosine, ontvlekkers, terpentijn en was moeten verwijderd worden vooraleer ze opdrogen in uw apparaat (bijvoorbeeld met een wasprogramma met warm water en een extra dosis reinigingsproduct).

- Voorschriften gebruik ontvlekkers: elke voorafgaande behandeling met oplosmiddel, ontvlekker, aërosol zoals aceton, alcohol, benzine, kerosine, terpentijn is verboden; deze producten zijn immers bijzonder ontvlambaar. Tevens raden we aan deze producten niet te gebruiken in de buurt van uw droogtrommel en meer in het algemeen in de buurt van elektrische apparaten in een slecht verlucht vertrek, om risico van ontploffingen te voorkomen.

- In het geval storingen optreden die u niet zelf kunt verhelpen aan de hand van de tips die wij u geven (zie Hoofdstuk "STORINGEN DIE KUNNEN OPTREDEN"), moet u de hulp van een vakman inroepen.

- Alvorens het apparaat af te voeren als het is versleten, moet u het onbruikbaar maken. U moet de voedingskabel van het stroomnet afhalen en doorsnijden vlak achter het apparaat. Zorg ervoor dat het laadvenster niet meer dicht kan.

- Veiligheidshalve moet u, als u de voedingskabel van het apparaat wenst te vervangen, een beroep doen op een vakman.

- In geval van storingen bij de werking moet u de steker van het apparaat uit de contactdoos halen en uw servicedienst bellen.

• MILIEUBESCHERMING

Het verpakkingsmateriaal van dit apparaat is recyclebaar. Doe mee aan de recycling en draag bij aan de bescherming van het milieu door dit materiaal in de hiervoor bestemde gemeentecontainers te deponeren.

Uw apparaat bevat tevens vele recycleerbare materialen. Daarom is het voorzien van dit logo wat aangeeft dat de gebruikte apparaten van ander afval dienen te worden gescheiden in de lidstaten van de Europese Unie. De recycling van de apparaten die door uw fabrikant wordt georganiseerd wordt op deze manier onder de beste omstandigheden uitgevoerd, overeenkomstig de Europese richtilin 2002/96/CE betreffende elektrisch en elektro-

nisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude apparaten. Wij danken u voor uw bijdrage aan de bescherming van het milieu.

• ENERGIEBESPARINGEN

• Centrifugeer het wasgoed op hoge snelheid zodat het zo droog mogelijk is, op deze manier zult u energie besparen.
• Laad het apparaat tot aan zijn maximale capacitelt met het oog op een optimaal gebruik van de energie. Hierbij de vermeldingen met betrekking tot de hoeveelheden die wij in deze gids geven in acht nemen.
• Als de omgevingstemperatuur hoog is en als het vertrek klein is, wordt de benodigde droogtijd opgevoerd en dientengevolge ook het energieverbruik.
• U moet de filter na iedere droogcyclus schoonmaken.
• De condensor twee keer per maand schoonmaken.

NL 2 / BESCHRIJVING VAN HET APPARAAT

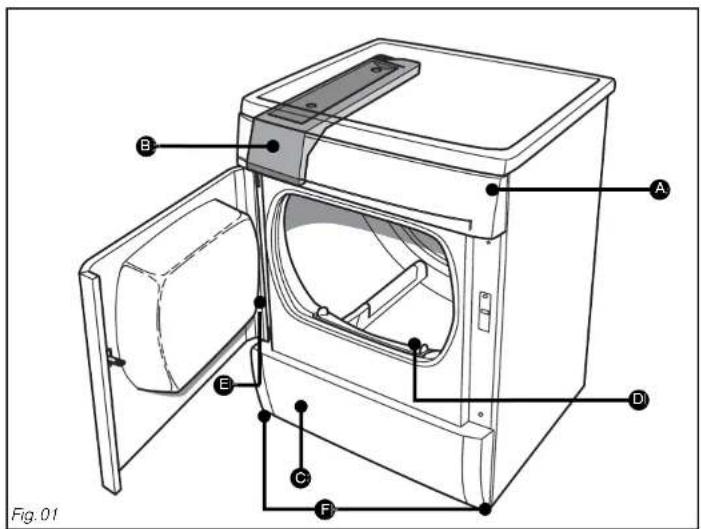

• ALGEMENE PRESENTATIE VAN DE DROOGTROMMEL

Fig. 01

A Bedieningspaneel
B Opvangbak water
Rooster condensor

D Filter
E Typeplaatje (Referentie Servicedienst)
F Verstelbare poten

NL 2 / BESCHRIJVING VAN HET APPARAAT

• HET STOOMRESERVOIR

Stoomreservoir Fig. 02

Belangrijk : Het "Stoom"-reservoir mag alleen met gedemineraliseerd of water van de recuperatiebak gevuld worden, op voorwaarde dat het gefilterd wordt met de filter die hiervoor voorzien is bij de ingang van het stoomreservoir.

3 / INSTALLATIE VAN DE DROOGTROMMEL

De droogtrommel geeft warmte af, wanneer u hem installeert naast een ander apparaat of een meubelstuk, raden wij u aan tussen beide een kleine ruimte open te laten voor de luchtstroom (Fig. 03).

Belangrijk :

Wij raden u ten sterkste af :

• Het apparaat te installeren op vloerbedekking. Als het niet anders kan, moet u alle nodige voorzorgsmaatregelen treffen om ervoor te zorgen dat de luchtstroom vrijelijk eronder door kan stromen.
• De droogtrommel te installeren in een ruimte waar hij aan waterprojecties kan worden blootgesteld.
• De droogtrommel in een kleine gesloten ruimte te installeren (indien dit toch het geval is, moet u de deur of het raam open zetten als de droogtrommel draait).
• De droogtrommel te installeren in een vertrek met onvoldoende ventilatie, de temperatuur in het vertrek mag niet boven de 30°C komen als de machine draait.

• WATERPAS ZETTEN

Belangrijk :

Controleren met behulp van een waterpas of de droogtrommel horizontaal staat :

De droogtrommel is voorzien van 4 verstelbare poten (Fig. 04). Om de machine horizontaal en stabiel te zetten :

- De droogtrommel iets naar achteren toe kantelen.

• Naar gelang de vloer met behulp van een sleutel of een schroevedraaier een of meerdere poten losschroeven of aandraaien om de juiste hoogte in te stellen (Fig. 04).
• Zet de droogtrommel terug op de poten en controleer of hij nu horizontaal is.

Bij de levering van uw apparaat, is het stoomreservoir leeg.

Belangrijk :

Als het 1ste gebruik van uw droogtrommel een stoomprogramma is, moet u het stoomreservoir vullen met uitsluitend gedemineraliseerd water (zie werkwijze in het hoofdstuk "NORMAAL ONDERHOUD").

• INBOUWEN

Belangrijk :

Als u het apparaat inbouwt onder een werkvlak, moet u de oorspronkelijke bovenkant bijhouden of vervangen door een minder dikke kit die hiervoor voorzien is en verkrijgbaar is bij de verkoper. In geen geval mag het apparaat zonder bovenkant werken. Dit uit veiligheidsoverwegingen.

• KOLOMMONTAGE

Een aanpassingskit is verkrijgbaar bij uw verkoper. Met deze kit kan de droogtrommel boven op uw wasmachine bevestigd worden.

Belangrijk :

! Controleer bij uw verkoper of de bovenbouwkit compatibel is met uw wasmachine. Uit veiligheidsoverwegingen, moet de montage uitgevoerd worden door een vakman.

NL

3 / INSTALLATIE VAN DE DROOGTROMMEL

Voor de elektrische installatie van het apparaat :

• Mag u geen verlengsnoeren, adaptors, meervoudige contactdozen of elektrische programmare-gelaars gebruiken,
• Moet de contactdoos altijd goed toegankelijk zijn maar moet buiten bereik van kinderen blijven.
• In geval van twijfel wat betreft de elektrische installatie bij u thuis moet u een beroep doen op een installateur of een voor dit merk erkend vakman.
• Mag u nooit en te nimmer de aardaansluiting weghalen.

De elektrische installatie moet conform de geldende normen en de voorschriften van de Autoriteiten voor Elektriciteit van het desbetreffende land zijn, in het bijzonder wat betreft de aardaansluiting en de plaatsing in een badkamer.

Onze aansprakelijkheid kan niet worden ingeroepen in geval van incidenten veroorzaakt door een onjuiste elektrische installatie.

• VERVANGING VAN HET STROOMSNOER

Belangrijk :

Voor uw eigen veiligheid, dient dit te gebeuren door de naverkoop service van de fabrikant of een bevoegde vakman.

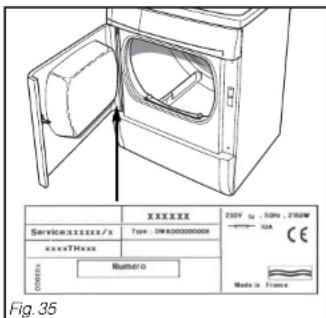

Tip :

Om de referenties van het apparaat later moeiteloos terug te kunnen vinden, raden wij u aan ze te noteren op de bladzijde "Servicedienst en Consumentendienst" (op deze bladzijde staat eveneens vermeld waar u ze kunt vinden).

Het apparaat voldoet aan de Europese richtlijnen 2006/95/CEE (richtlijn lage spanning) en 2004/108/CEE (elektromagnetische compatibiliteit).

NL

4 / VOORBEREIDING VAN HET WASGOED

Indien u, voordat u het wasgoed in de droogtrommel doet, vlekken ziet ondanks het feit dat het wasgoed al is gewassen, moet u de betreffende stukken wasgoed niet in de droogtrommel doen aangezien het een feit is dat in het algemeen vlekken niet meer kunnen worden verwijderd na het strijken of een cyclus in de droogtrommel.

Zie zonodig de verschillende tips om hardnekkige vlekken te verwijderen die in de meeste gebruiksgidsen van wasmachines staan en begin met het betreffende stuk wasgoed opnieuw te wassen.

• Voorbereiding van het wasgoed :

• Doe ritsen en drukknopjes dichts
• Haal slecht vast zittende knopen, spelden en veiligheidsspelden, nietjes enz.. weg
• Doe riemen, bandjes van schorten enz.. dicht
• Leeg de zakken.

• Eigenschappen stoomprogramma's :

• Sorteer het wasgoed volgens type van tex-tiel.
• Meng geen nieuw gekleurd textiel met witte stukken.

Belangrijk :

U mag de volgende stukken niet in de droogtrommel doen :

- De artikels die materialen zoals rubber bevatten (bijvoorbeeld douchekapje, waterdichte textiel en kleding, voeringen, hoofdkussens, enz.)

• Chloorvezels (Thermolactyl* bijvoorbeeld) *Gedeponeerd handelsmerk
• Het wasgoed dat voorzien is van beugels die los kunnen komen

– Grote stukken (dekbed enz..)
– Wasgoed dat niet is gecentrifugeerd
- Wasgoed dat is gereinigd met chemische ontvlambare middelen.
— Bij het gebruik van verzachters, respecteer de aanbevelingen van de fabrikant.

Belangrijk :

Controleer de etiketten op het was- goed

Normaal drogen

Zacht drogen

Drogen in trommel verboden

- PLAATSEN VAN HET WASGOED IN DE TROMMEL

• Open de deur door te duwen (ter hoogte van het etiket) (Fig. 05).
• Controleer of de filter wel op zijn plaats zit
• Plaats het gewassen en gecentrifugeerde wasgoed in de trommel zonder het aan te drukken of te vouwen.
  – Doe het laadvenster dicht.

• Aanbevolen lading :

De maximale capaciteit van het apparaat is 8 kg.
- Om te voorkomen dat het wasgoed gaat kreukelen en om de droogtijd te optimaliseren, raden wij u aan de droogtrommel niet te overbelasten.
- Voor optimale prestaties van de ontkreukcycli, raden we aan de hoeveelheid wasgoed te beperken tot 2 kg.

Uw apparaat heeft 2 functies :

• een droogfunctie met 8 programma's.
• een kreukvrije functie waarbij het wasgoed verlucht wordt met stoom,
  3 programma's.

• DE DROOGPROGRAMMA'S

Uw apparaat is voorzien van een systeem voor automatisch drogen. Het apparaat zal stoppen wanneer het geselecateerde droogniveau bereikt wordt (zie tabel programma's op de volgende pagina's).

• Aanzetten van het apparaat

Controleren of het snoer naar behoren is aangesloten. Het apparaat kan alleen aangezet worden als de deur is gesloten.
Druk op "On/Off" F
Kies het programma uit (zie tabel "programma's van de droogtrommel") door de programmaknop te draaien (kan in beide richtingen gedraaid worden). Het controlelampje dat gaat branden geeft de deur u gemaakte keuze aan.
Druk op "Start/Pause" E, het programma gaat van start. (het lampje "Bezig" * brandt).

- Resterende tijd :

De tijd weergegeven bij de start van de cyclus komt overeen met een complete lading. Deze tijd is iouter Indicatief. De werkelijke tijd wordt aangepast naargelang de cyclus vordert, volgens de lading. Bij de start van de cyclus, knippert het symbool "Resterende tijd". Het symbool verschijnt vast wanneer de resterende tijd berekend werd.

Verloop van het programma :

Resterende tijd

NL

5 / PROGRAMMEREN

• Een stuk wasgoed aan de lading toevoegen of eruit halen tijdens de droogcyclus :
  Druk op "Start/Pause" G om de droogcyclus te stoppen of open de deur.
  Doe het te drogen wasgoed erbij of haal de gewenste stukken wasgoed uit de machine en doe de deur weer dicht.
  Druk op de toets "Start/Pause" © om de droog-cyclus verder te laten gaan.

Tip :

Om borg te staan voor de efficiëntie van de Stoomprogramma's, wordt het afgeraden deze programma's te onderbreken wanneer een cyclus lopende is.

- Wijzigen van de geprogrammeerde instelling of een in gang zijnde wascyclus :

Als u een verkeerd programma gekozen hebt, kunt u de selectie wijzigen in de loop van de cyclus.
Druk op "Start/Pause" © om de droogcyclus te stoppen. Kies een ander programma uit.
Druk op de toets "Start/Pause" © om de droog-cyclus verder te laten gaan

- Afkoelingsfase : ✉

Elk programma eindigt met een afkoelingsfase van enkele minuten, om het wasgoed geleidelijk aan te laten afkoelen.

Belangrijk :

Stop de droogtrommel niet vooraleer deze cyclus voltooid is.

• Einde programma en stop apparaat: Op het einde van het programma, geeft de display "0:00" weer. De controlelampjes "Filter" en "Bak vol", beurtelings knipperen om u eraan te herinneren dat u de filter moet schoonmaken en de wateropvangbak moet legen na iedere droogcyclus.
  Druk op de toets "On /Off"
  Haal het wasgoed uit de droogtrommel.
  Maak de filter schoon en leeg de wateropvangbak (zie hoe in het hoofdstuk "NORMAAL ONDERHOUD").

Programmapauze

Resterende tijd

Afkoelingsfase

Einde programma

De controlelampjes "Filter" en "Bak vol" gaan knipperen

NL

5 / PROGRAMMEREN

• DE "STOOM"-PROGRAMMA'S

Uw apparaat is uitgerust met 3 stoomprogramma's :

• Katoen - Cotton
• Gemengad - Mixed
• Verluchting - ✉

De programma's "Katoen" en "Gemengd" geven u de mogelijkheid om, dankzij de actie van de stoom, het wasgoed kreukvrij te maken in alle zachtheid en de plooiën te verminderen, of het wasgoed nu gedroogd werd in de machine of aan de vrije lucht. Zo wordt het strijken makkelijker en sneller, en hoeven sommlge stukken niet eens gestreken te worden.

Met het programma "Verluchting" kunt u het wasgoed dat uit een kast komt "verluchten" en verfrissen.

Belangrijk :

Deze programma's kunnen alleen gebruikt worden voor wasgoed dat al droog is, en net voor het strijken. Wij raden aan de aanbevolen lading niet te overchrijden (zie tabel op de volgende pagina's).

Belangrijk :

De volgende textielen mogen noch met de droogprogramma's, noch met de stoomprogramma's behandeld worden: gebreide wol ; leder ; kledingstukken met metalen, houten of plastic onderelen ; kledingstukken in metaal dat kan roesten ; oliestoffen.

Belangrijk :

Bij de levering van uw apparaat, is het Stoomreservoir leeg. Voor het 1ste gebruik van een Stoomprogramma, vul het reservoir met gedemineraliseerd water of water van de recuperatiebak (zie werkwijze in het hoofdstuk "NORMAAL ONDERHOUD").

Belangrijk :

Vooraleer het Stoomprogramma te starten, controleer of :

• het waterniveau in het reservoir boven "mini" komt.
• de droogfilter goed schoon is.

• Programma Katoen : Cotton

Met dit programma kunt u, dankzij de actie van de stoom gecombineerd met het mengen van het wasgoed, katoenen kledingstukken kreukvrij maken om ze makkelijker te strijken. Dit programma duurt 18 minuten.

Kies het programma uit door de program- maknop A draaien. Het controlelampje dat gaat branden geeft de deur u gemaakte keuze aan.

Druk op "Start/Pause"

• Gemengd Programma : Mixed

Met dit programma kunt u, dankzij de actie van de stoom gecombineerd met de menging en voorverwarming van het wasgoed, gemengde kledingstukken kreukvrij maken (polyester, synthetisch, enz.) om ze makkelijker te strijken.

Dit programma duurt 20 minuten.
Kies het programma uit door de programmak-nop A draaien. Het controlelampje dat gaat branden geeft de deur u gemaakte keuze aan,
Druk op "Start/Pause"

NL

5 / PROGRAMMEREN

- Verluchting

Met dit programma kunt u, dankzij de actie van de stoom, geurtjes halen uit wasgoed dat uit een kast komt.

Dit programma duurt 20 minuten.
Kies het programma uit door de programmak-nop A draaien. Het controlelampje dat gaat
branden geeft de deur u gemaakte keuze aan. Druk op "Start/Pause" G.

- Einde programma en automatische kreukvrije functie op het einde van de cyclus "Stoomprogramma":

Op het elnde van de Stoomprogramma's en In de kreukvrije fase, geeft de display "End" weer. De kreukvrije functie start zodra het geselecteerde programma afgelopen is. Tijdens de kreukvrije fase, draait de trommel continu om te voorkomen dat het wasgoed op de bodem gaat liggen en kreukt.
Deze fase duurt 30 minuten.
In de keukvrije fase, kunt u het wasgoed uit de trommel halen na gedrukt te hebben op de toets "Start/Pause" G Deze actie beëindigt de
kreukfase en maakt het mogelijk de trommel leeg te maken met het licht aan.
De controlelampjes "Filter" en "Bak vol" beurtelings knipperen om u eraan te herinneren dat u de filter moet schoonmaken en de wateropvangbak moet legen na iedere droogcyclus.

Einde programma

De controlelampjes "Filter" en "Bak vol" gaan knipperen

Opmerking :

Als u de optie "bel" geselecteed hebt, zal dit in de kreukvrije fase elke minuut weerklinken.

Tip :

Om de efficiëntie van de stoomprogramma's te vrijwaren, raden we aan :

• het hele lading te verwijderen, stuk na stuk, zodra het programma afgelopen is of in de kreukvrije fase.
• de kledingstukken op te hangen op kapstokken.
• snel over te gaan tot het eventuele strijken.

Opmerking :

Het is normaal dat het wasgoed op het einde van de Stoomprogramma's wat vochtig is.

Dit is om het strijken te vergemakkelijken. Met kleine ladingen wasgoed, is het ook mogelijk vochtige vlekken te zien na een stoomprogramma.

5 / PROGRAMMEREN

• Tijdens de droogcyclus

1 - Bak vol :

De bak is vol tijdens de droogcyclus.

Het apparaat stop midden in het programma.

Het lampje "Bak vol" brandt, de resterende tijd knippert.

U moet de wateropvangbak legen (zie hoe in het hoofdstuk "NORMAAL ONDERHOUD").

Druk op "Start/Pause" © om het programma verder te doen gaan.

Programmapauze

Het lampje "Bak vol" brandt

2 - Reservoir leeg :

Het "Stom"-reservoir is leeg in de kreukvrije stoomcyclus.

Het apparaat stop midden in het programma.

De lampjes "Reservoir" en "Pause" branden, een driehoek verschijnt op het scherm.

Vul het reservoir (zie hoe in het hoofdstuk "NOR-MAAL ONDERHOUD").

Druk op "Start/Pause" © om het programma verder te doen gaan.

Programmapauze

De lampjes "Reservoir" en "Pause" branden, een driehoek verschijnt op het scherm.

Belangrijk :

Vul het Stoomreservoir alleen met gedistilleerd water of volledig gedemineraliseerd water. Gebruik geen kraantjeswater of water dat additieven bevat. Het water van de recuperatiebak kan gebruikt worden maar moet eerst gefilterd worden met de filter die zich bij de ingang van het stoomreservoir bevindt. Gebruik geen kraantjeswater of water dat additieven bevat.

Tip :

Kijk op de programmatabel op de volgende bladzijden om te bepalen welke cyclus het beste overeenkomt met uw wasgoed.

5 / PROGRAMMEREN

• DE PROGRAMMA'S VAN DE DROOGTROMMEL

- De droogprogramma's :

Dagelijkse programma's	Aard van het wasgoed Droogresultaat
KATOEN - Codonoi
Denimstof - JEANS	Katoen Droog
Droog - I	Katoen Droog
Vochtig - S	Katoen Vochtig
GEMENGD - MIXDI
Droog - I	Normale textielwaren Droog
Vochtig - S	Normale textielwaren Lets vochtig
Overige droogprogramma's
Moderne vezels - Stretchi	Fijne textielwaren, synthetisch	Droog
Fijne was - Delicabati	Zeer fijne textielwaren, synthetische textielwaren	Droog
Wolverluchter - S	Wol Droog

- De "Stoom"-programma's :

Programmas	Type lading	Max. gewicht	Duur (min)	Verbruik Water (liter) Energie (kWh)
Katoen - Cotton	Hemden katoen	10 stukken wasgoed	18	0,4	0,20
	huishoudkatoen	2 kg	18	0,4	0,20
Gemengd - Mixed	hemden synthetisch	10 stukken wasgoed	20	0,4	0,35
	synthetisch huishouden	2 kg	20	0,4	0,35
Verluchting - ✗	katoen of synthetisch	2 kg	20	0,1	0,06

AANBEVOLEN PROGRAMMA'S VOOR DE PROEVEN VOLGENS EN 61121 - RICHTLIJN 95/12/CEE
Lading I	"Droog katoen"	8 kg .... kiezen "Katoen" - Droog
Lading II	"Katoen klaar om te strijken	8 kg .... kiezen "Katoen" - Vochtig
Lading III	"Textiel waren eenvoudig inonderhoud"	3 kg .... kiezen "Moderne vezels"

NL

5 / PROGRAMMEREN

• DE OPTIES

- Uitgestelde start van een programma :

Deze optie is niet beschikbaar voor de Stoomprogramma's.

Selecteer het door u gewenste programma met behulp van de programmaknop Aet controle-lampje dat gaat branden geeft de door u gemaakte keuze aan.

Draai de knop "Uitgestelde start +" het daadwerkelijke opstarten van het programma met trappen van 30 minuten uit te stellen totdat u de gewenste uitgestelde tijdsduur hebt verkregen (maximaal 23.30 uur). Om de uitgestelde starttijd te verminderen, druk op de toets "Uitgestelde start -"

Valideren door te drukken op de toets "Start/Pauze" G.

De display wordt vast en geeft de resterende tijd aan vooraleer het programma start.

Op de uitgestelde startfase zal het programma starten en zal de display de resterende tijd weergeven, met een nauwkeurigheidsgraad die in de loop van de droogcyclus steeds preciezer wordt.

- Optie "Kreukvrije": ○

Bij de optie "Kreukvrije" zal het textiel om de 10 minuten gedraaid worden gedurende 24 uren, tot de deur geopend wordt of het apparaat stopgezet wordt. De optie treedt in werking op het elinde van de droogcyclus en voorkornt dat het textiel op een hoopje blijft liggen. Om de optie te selecteren, druk op de toets "Antikrek". Biet lampje geeft aan dat de optie ingeschakeld is.

- Optie "Bel": ♠

Druk op de toets "Bel". Cp het einde van de droogcyclus zullen 3 korte pieptonen om de 10 minuten, tijdens 1 uur, klinken tot u de deur opent of het apparaat stopzet.

Resterende tijdsduur voor het opstarten van de droogcyclus

Uitgestelde start

Optie "Kreukvrije"

Optie "Bel"

5 / PROGRAMMEREN

- Optie "extra drogen":

Deze optie is niet beschikbaar voor de Stoomprogramma's.

Met deze functie kunt u na afloop van het programma, een extra droogtijd instellen per 10 minuten door achtereenvolgens te drukken op de toets "Extra drogen" Druk op de toets

"Opstarten/Pauze", het extra drogen past zich aan aan het geselecteerde textielprogramma.

Extra tijd

- Functie "MEMO ACTIV" :

Uw droogtrommel memoriseert de vaakst gebruikte programma's.

Na enkele droogcycli, komt het programma dat weergegeven wordt bij het aanzetten van het apparaat overeen met het meest gebruikte programma.

Opmerking :

De opties "Bel" en "Kreukvrije" blijven geselecteerd voor de volgende programma's. U kunt deze opties uitzetten door op de knop te drukken.

Belangrijk :

Na een stroomonderbreking wordt het aan de gang zijnde programma geannuleerd. U moet dan alle programmeringen opnieuw instellen.

Tip :

Veiligheidshalve raden wij u aan de steker uit de contactdoos te halen als u het apparaat niet gebruikt.

NL

6 / NORMAAL ONDERHOUD

• VULLEN VAN HET STOOMRESERVOIR

Het stoomreservoir heeft een inhoud van 1,2 liter, voor een autonomie van ongeveer 3 cycli.

Hij is uitgerust met een filter die de onzuiverheden bevat in het water recupereert. Een correct gefilterd water is nodig voor de correcte werking van de stoomgenerator.

Belangrijk :

Wij herinneren eraan dat het reservoir d moet worden voor het 1ste gebruik en "Stoom"-programma.

Belangrijk :

Vul het Stoomreservoir alleen met gedistilleerd water of volledig gedemineraliseerd water. Gebruik geen kraantjeswater of water dat additieven bevat. Het water van de recuperatiebak kan gebruikt worden maar moet eerst gefilterd worden met de filter die zich bij de ingang van het stoomreservoir bevindt. Gebruik geen kraantjeswater of water dat additieven bevat.

Om het reservoir te vullen, ga als volgt te werk :

- Duw op de bovenkant van het reservoir om hem uit zijn zitting te halen (Fig. 06).

- Vul het reservoir (Fig. 07).

- Duw op de bovenkant van het reservoir om hem terug in zijn zitting te klikken.

U kunt ook het water van de recuperatiebak gebruiken :

- Maak de recuperatiebak los (zie Fig. 20 volgende pagina).

- Trek het buisje van de recuperatiebak uit (Fig. 08).

- Vul het reservoir (Fig. 09).

- Duw op de bovenkant van het reservoir om hem terug in zijn zitting te klikken.

Belangrijk :

Als u het water van de recuperatiebak gebruikt, reinig dan regelmatig de filter van het reservoir door pluisjes te verwijderen met de vingers (Fig. 10).

Fig. 06

Als u al enkele maanden geen Stoomprogramma gebruikt hebt, raden we aan het water in het reservoir te vervangen.

Om de binnenkant van het reservoir te reinigen, moet u hem volledig uit zijn zitting nemen.

De grendel van het reservoir bevindt zich aan de binnenzijde van de deur (Fig. 11).

Om het reservoir te reinigen, als volgt te werk gaan :

- Duw op het reservoir om hem te openen.

- Ontgrendel het reservoir met een muntstuk. (Fig. 12).

- Haal hem uit zijn zitting door te trekken van onder naar boven (Fig. 13).

- Duw tegelijk op de 2 zijkanten van het hoge deel van het reservoir en klik het deksel los (Fig. 14).

- Reinig de binnenkant van het reservoir, alsook de filter die onder de kraan gewassen kan worden (Fig. 15).

- Klik het deksel van het reservoir weer vast.

- Plaats het reservoir weer in zijn zitting door eerst de onderkant in te brengen.

- Duw op het bovenste deel van het reservoir om hem weer in zijn zitting te klikken.

NL

6 / NORMAAL ONDERHOUD

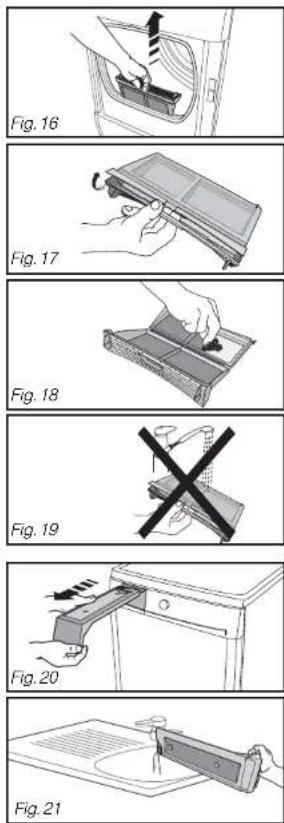

• SCHOONMAKEN VAN DE FILTER

Belangrijk :

Wij herinneren u eraan dat de filter na iedere droogcyclus moet worden schoongemaakt.

De filter is aangebracht in het onderste deel van het laadvenster van de droogtrommel.

Om hem schoon te maken, als volgt te werk gaan : - de filter uit zijn holte halen door hem van beneden naar boven te trekken (Fig. 16).

- de filter openen (Fig. 17).

- de filter schoonmaken door het dunne laagje pluisjes dat zich erop heeft vastgezet, te verwijderen (Fig.18).

Ervoor zorgen dat er zich geen pluisjes kunnen opeenhopen om de droogtrommel heen.

Belangrijk :

De filter mag absoluut niet onder de kraan worden gereinigd. (Fig. 19).

- Zet hem terug op zijn plaats en druk hem stevig aan.

• LEGEN OPVANGBAK

De bak is onderaan het apparaat aangebracht en vangt het water dat tijdens het drogen uit het wasgoed komt op tijdens.

- Om deze bak te legen, moet u hem uit zijn holte halen door hem naar u toe te trekken (Fig. 20).

Belangrijk :

De opvangbak moet na iedere droog-cyclus worden geleegd (Fig. 21).

Belangrijk :

Bij vorstgevaar : als er vorstgevaar bestaat, moet u de wateropvangbak legen.

Belangrijk :

Maak de bak leeg of recupereer het water voor het stoomreservoir.

Tip :

U kunt het water van de recuperatiebak bewaren in een recipiën. Dit water zal dienen om het Stoomreservoir te vullen.

NL

6 / NORMAAL ONDERHOUD

• RECHTSTREEKSE AFVOER VAN HET CONDENSVOCHT

Om te voorkomen dat u de wateropvangbak na iedere cyclus moet legen, kunt u het condenswater direct op het riool aansluiten met behulp van de kit (*) die hiervoor beschikbaar is (slang + Deflector). Hiertoe :

• moet u de bestaande slang loshalen en hem in het apparaat duwen (Fig. 22).
• Klik de deflector boven op de pomp (Fig. 23).
• de slang van de kit aansluiten op het opzetstuk van het apparaat (Fig. 24).

U kunt het uiteinde van de afvoerslang aansluiten ofwel :

• op een geventileerde sifon (Fig. 25).
• op de sifon van de gootsteen (Fig. 26).

Bij het aansluiten van de slang op de sifon moet u de afsluiter van de sifon verwijderen. Dan het rubber uiteinde er helemaal in steken. Zonodig een klembeugel aanbrengen (Fig. 26).

Belangrijk :

Deflector moet absoluut voor de aansluiting van de afvoerslang worden geplaatst om te voorkomen dat het water opspat in het geval de slang losschiet.

Opmerking :

(*) Deze kit wordt geleverd met het apparaat of is beschikbaar bij de Dienst Na Verkoop, onder de ref. 57X3184 (naargelang model)

Rux Inkoguk Defector

De condensor moet twee keer per maand worden schoongemaakt.

Belangrijk

Het snoer uit de contactdoos halen voordat u de condensor schoon gaat maken

- Het rooster aan de voorzijde van het apparaat laten kantelen.

• De condensor loshalen (Fig. 27).
  – Hem er voorzichtig uit halen (Fig. 28).
• Het pluis van de condensor afhalen.
  – Hem alleen schoonmaken met water onder de kraan (Fig. 29).
• Na het schoonmaken controleren of alle buizen "ontstopt" zijn en of de ribben schoon zijn.
• Hem voorzichtig opwrijven.
• De condensor terugmonteren, vergrendelen en het rooster weer op zijn plaats vastklippen.

Belangrijk :

Bij het terugmonteren de condensor tegen de achterkant van zijn holte aangedrukt houden bij het vergrendelen.

• SCHOONMAKEN VAN HET APPARAAT

Tip :

Om het bedieningspaneel, de rand van de trommel, de behuizing schoon te maken mag u alleen een spons of een vochtige doek gebruiken met water en vloeibare zeep.

• De afdichting van het laadvenster schoonmaken met een vochtige doek.
• U moet het filtervakje één keer per jaar met de stofzuiger schoonmaken.

Nooit en te nimmer gebruiken (Fig.30) :

• schuurpoeder
• sponsjes van metaal of plastic
• producten op alcoholbasis (alcohol, verdunner enz..).

Fig. 30

6 / NORMAAL ONDERHOUD

• VERVANGEN VAN DE GLOEILAMP

U kunt zelf de gloeilamp van het type E14-15W/230V vervangen (Fig. 31), ga als volgt te werk :

Belangrijk :

Het netsnoer uit de contactdoos halen voordat u de gloeilamp gaat vervangen.

• Het afdekkapje dat zich bevindt aan de linkerkant in het apparaat losdraaien.
• De stukke gloeilamp losdraaien en vervangen.
• Het afdekkapje weer op zijn plaats brengen.

Belangrijk :

Het lampje moet KOUD vervangen worden.

Voor een goede bescherming van uw apparaten adviseren wij u onderhoudsproducten te gebruiken van Clearit.

De deskundigheid van professionals in dienst van particulieren

Clearit biedt u professionele producten en oplossingen op maat voor het dagelijks onderhoud van uw huishoudelijke apparaten en uw keukens.

U vindt ze bij uw vaste detailhandelaar, daar vindt u ook een serie hulp- en verbruiksgoederen.

NL

7 / PERIODIEK ONDERHOUD

Om de prestaties van uw droogtrommel te vrijwaren, raden we aan om 1 tot 2 keer per jaar de hieronder beschreven handelingen uit te voeren :

• REINIGEN VAN DE FILTERZITTING

Om de zitting van de filter te reinigen, als volgt te werk gaan :

- Haal de filter uit zijn zitting (zie paragraaf "Reiniging van de filter", op de vorige pagina's).

- Verwijder alle pluisjes met een stofzuiger (Fig. 32).

- Herplaats de filter in zijn zitting en druk hem goed aan.

• REINIGEN VAN DE ZITTING VAN DE CONDENSATOR

Om de zitting van de condensator te reinigen, als volgt te werk gaan :

- Haal de condensator uit zijn zitting (zie paragraaf "Reiniging van de condensator", op de vorige pagina's)

- Verwijder alle pluisjes op de binnenwanden met een stofzuiger (Fig. 33 & Fig. 34).

- Herplaats de condensator in zijn zitting, vergrendel hem en klik het rooster weer op zijn plaats.

Tijdens het gebruik van de droogtrommel kunnen enkele incidenten optreden, hier volgen de punten die u in dat geval moet nagaan.

Storingen : Controleren of :
De droogtrommel wil niet starten :	- de steker wel in de contactdoos is gestoken- de toets On/Off uit is ingedrukt- het laadvenster goed is gesloten- de condensor is naar behoren vergrendeld.
De droogtijden zijn veel te lang :	- de filter in de trommel vol pluis zit- de condensor is niet vuil.- de zittingen van de filter en de condensator zijn niet vuil- het wasgoed wel goed is gecentrifugeerd (min. 500 t/min zij het dat wasgoed gecentrifugeerd met 850 t/min minder lang in de droogtrommel hoeft)- de luchtin- en uitlaat zijn voldoende vrij om een behoorlijke luchtstroom te waarborgen.- de luchtingangen en -uitgangen zijn voldoende vrij om een correcte circulatie te garanderen.- het gekozen droogprogramma overeenkomt met het soort wasgoed dat u in de trommel hebt gedaan.
Het wasgoed is te vochtig :	- de filter in de trommel vol pluis zit- u de juiste type droogcyclus hebt gekozen (te laag) stel een hoger programma in of voer de droogtijd op- de condensor is niet vuil.
Het wasgoed is te droog en gekreukeld :	- de gekozen droogtijd niet te lang is : het is beter een te korte dan een te lange droogtijd in te stellen, als het wasgoed te droog is, is het lastig te strijken

Storingen : Controleren of :
Het wasgoed is niet gelijkmatig droog :	- de lading wasgoed niet is samengesteld uit textielwa- ren van te verschillende aard (bv. Laken met spijker- broek)- het wasgoed wel goed "uitgevouwen" in de trommel is gedaan- de trommel niet overbelast is
De stukken wasgoed van synthetisch materiaal zitten vol statische elektriciteit :	- het wasgoed niet te droog is- gebruik wasverzachter tijdens het wassen, dit pro- duct maakt het mogelijk problemen mbt statische elektriciteit te beperken.
Het controlelampje "Bak vol" gaat branden :	- dewateropvangbak is vol : u moet hem legen en dan weer netjes op zijn plaats brengen door hem hele- maal in zijn holte te steken.
Het controlelampje "Bak vol" gaat branden maar de bak is leeg :	- de bak moet goed op zijn plaats geschoven zijn : druk hem helemaal naar achteren.
Het lampje "reservoir leeg" brandt :	- het stoomreservoir is leeg : na hem gevuld te hebben, plaats hem correct terug in zijn zitting. Het pro- gramma neemt de draad weer op
De stukken wasgoed zijn wat voch- tig op het einde van een stoomcy- clus :	- u hebt een stoomprogramma gebruikt: dit is normaal, en is bedoeld om het strijken te vergemakkelijken

NL

8 / SERVICEDIENST

- INGREPEN

Eventuele ingrepen op het apparaat moeten worden uitgevoerd door een voor dit merk erkende vakman. Als u de vakman belt moet u de volledige referentie van het apparaat vermelden (model, type, serienummer). Deze gegevens staan op het typeplaatje (Fig. 35).

OORSPRONKELIJKE ONDERDELEN

Eis altijd tijdens de onderhoudsbeurten dat men uitsluitend erkende oorspronkelijke onderdelen gebruikt.

XXXXXX ServiceXXXXXX/s Type: DWA000000000 xxxxTHxxx Number 0 230V to .50W, 256W ← XIA CE Made in France Fig. 35

NL

OPMERKINGEN

NL

OPMERKINGEN

NL

OPMERKINGEN

EN

After Sales Service :

De eventuele ingrepen in de machine moeten worden uitgevoerd

- of door uw vakhandelaar

- of door een andere gekwalificeerd technicus van dit merk. Tijdens het telefoneren, dient u de complete referentie op te geven van uw machine (model, type, serienummer). Deze informatie staat op het typeplastje op de machine.

PL

Ustugi serwisowe :
