Split Air Conditioner - Airconditioner Fairland - Gratis gebruiksaanwijzing en handleiding

Merk	Fairland
Model	Split Air Conditioner
Type product	Split-airconditioner voor wandmontage
Koelcapaciteit	2,6 kW (9.000 BTU/u)
Verwarmingscapaciteit	3,2 kW (11.000 BTU/u)
Energieklasse koelen	A++
Energieklasse verwarmen	A+
Koelmiddel	R32
Geluidsniveau binnenunit	25 dB (laagste stand)
Geluidsniveau buitenunit	55 dB
Afmetingen binnenunit (BxHxD)	790 x 275 x 200 mm
Afmetingen buitenunit (BxHxD)	770 x 550 x 300 mm
Gewicht binnenunit	9,5 kg
Gewicht buitenunit	29,0 kg
Voeding	230 V ~ 50 Hz
Stroomopname	3,8 A (koelen)
Maximaal vermogen	1,2 kW (koelen)
Luchtdebiet (binnenunit)	450 m³/u
Filters	Verwijderbaar, wasbaar fijnstofilter
Functies	Koelen, verwarmen, ontvochtigen, ventilatie, timer, slaapmodus
Afstandsbediening	Inbegrepen
Garantie	2 jaar op het volledige systeem
Onderhoud	Maandelijks filter reinigen, jaarlijks professionele controle
Installatie	Vereist gecertificeerd monteur
Toepassing	Woonkamer, slaapkamer, kantoor (tot 25 m²)

Veelgestelde vragen - Split Air Conditioner Fairland

Hoe vaak moet ik het filter van mijn Fairland split airco reinigen?

Wat moet ik doen als de airco niet koelt?

Kan ik de Fairland split airco ook gebruiken om te verwarmen?

Wat is het juiste koelmiddel voor dit toestel?

Hoe reinig ik de buitenunit?

Wat betekenen de foutcodes op het display?

Hoe stel ik de timer in voor de airco?

Is het normaal dat de buitenunit water produceert?

Kan ik de airco zelf installeren?

Wat is de garantieperiode en waar valt die onder?

GEBRUIKSAANWIJZING Split Air Conditioner Fairland

Dank u voor het kiezen van een FAIRLAND airconditioner. Wij zijn ervan overtuigd dat u met deze airconditioner voor een top product heeft gekozen. Mocht u vragen hebben, neem dan contact op met uw verkoper; wij zullen er binnen ons vermogen alles aan doen om de service naar u op een zo'n hoog mogelijk peil te laten verlopen.

Leest u deze handleiding a.u.b. zorgvuldig door en bewaar hem goed voor eventueel later gebruik.

- Neem contact op met een bevoegd en erkend installateur voor de installatie van de airconditioner. Tenzij u zelf erkend koeltechnisch installateur bent, raden wij u af om dit zelf te doen en dan vooral het afpersen, vacumeren, ontluchten en in gebruik stellen van het systeem. Laat dit ook niet verrichten door een ander onbevoegde persoon

Wij zijn niet verantwoordelijk voor problemen en/of kosten die voortvloeien uit ondeskundige installatie en ingebruikname.

VEILIGHEIDSVOORSCHRIFTEN

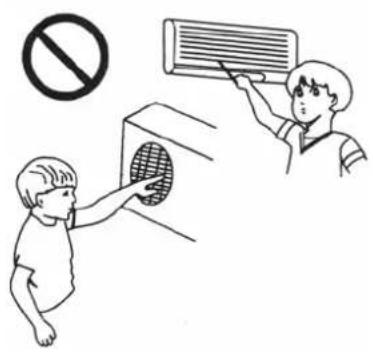

• Steek nooit uw vingers en/of voorwerpen in de luchtuitlaten van de binnen- of de buiten unit. In het apparaat draaien ventilatoren met extreem hoge snelheid, zodat u uzelf ernstig zou kunnen verwonden.
• Ga nooit op de buiten unit staan en plaats er ook geen zware voorwerpen op.

Waarschuwing

• Tijdens onweer is het aan te raden om de unit(s) los te koppelen van de wandcontactdoos.Ook als het systeem langere tijd niet gebruikt wordt, adviseren wij u de steker uit het stopcontact te trekken.
• Als u de unit schoonmaakt of bezig bent met onderhoud, sluit dan de stroom af; het zou anders kunnen gebeuren dat u een elektrische schok krijgt.
• Reinig de airconditioning altijd met een zachte en droge dock. Gebruik geen chemise of vluchtige reinigingsmiddelen, want zijn kunnen het oppervlak van de airconditioner beschadigen.

Waarschuwing

• De installatie van de unit dient te geschieden door een erkende vakman en niet door de gebruiker zelf. Ondeugdelijke installatie kan o.a. leiden tot kortsluiting, waterlekkages en het verliczen van koelmiddel, met schade aan het systeem tot gevolg.
• Neem deze handleiding aandachtig door, voordat u het systeem aanzet.

Waarschuwing

- Gebruik van het systeem bij andere omgevingstemperaturen of luchtvochtigheidgraden dan aangegeven in deze handleiding kan leiden tot het optreden van storingen en/of het lekken van condensatiewater uit de binnen unit.

VEILIGHEIDSVOORSCHRIFTEN

Control temp No

Waarschuwing

- Handhaaf een comfortabele, aangename temperatuur in de ruimte, zeker in het bijzijn van kinderen, ouderen en zieken. Geadviscerd wordt een maximaal verschil van 5 ^o C met de buitentemperatuur.

Waarschuwing

- Stel geen gas- of kolenverwarming op in de luchtstroom van de airconditioner. Onvolledige verbranding kan dan leiden tot het ontstaan van giftige gassen.

- Zowel bij afkoelen als bij verwarmen adviseren wij de temperatuur niet te laag of te hoog in te stellen. Het is niet aangenaam en het leidt tot een verhoogd energieverbuik.

- Vervuilde of verstopte luchtfilters hebben een sterk verlaagde capaciteit tot gevolg en leiden tevens tot meer geluid. Was het filter daarom tijdens veelvuldig gebruik zeker eens per twee wcken.

- Om de temperatuur op het ingestelde niveau te handhaven, dient u ramen en deuren te sluiten. Bij langdurig gebruik kunt u eventueel kortstondig een raam of deur open zetten voor het binnenlaten van frisse lucht.

- Wij adviseren u om tijdens het koelen gordijnen en/of aanwezige zonwering zo mogelijk te sluiten, zodat direct zonlicht en de daarmee gepaard gaande warmtcontwikkeling vermeden wordt.

- Gebruik de ingebouwde timer om de unit af te zetten.

- Optimale luchtstroming en -circulatie in de ruimte kunt u bewerkstelligen m.b.v. de horizontale en verticale lamellen cq. uitblaasroosters in de binnen unit.

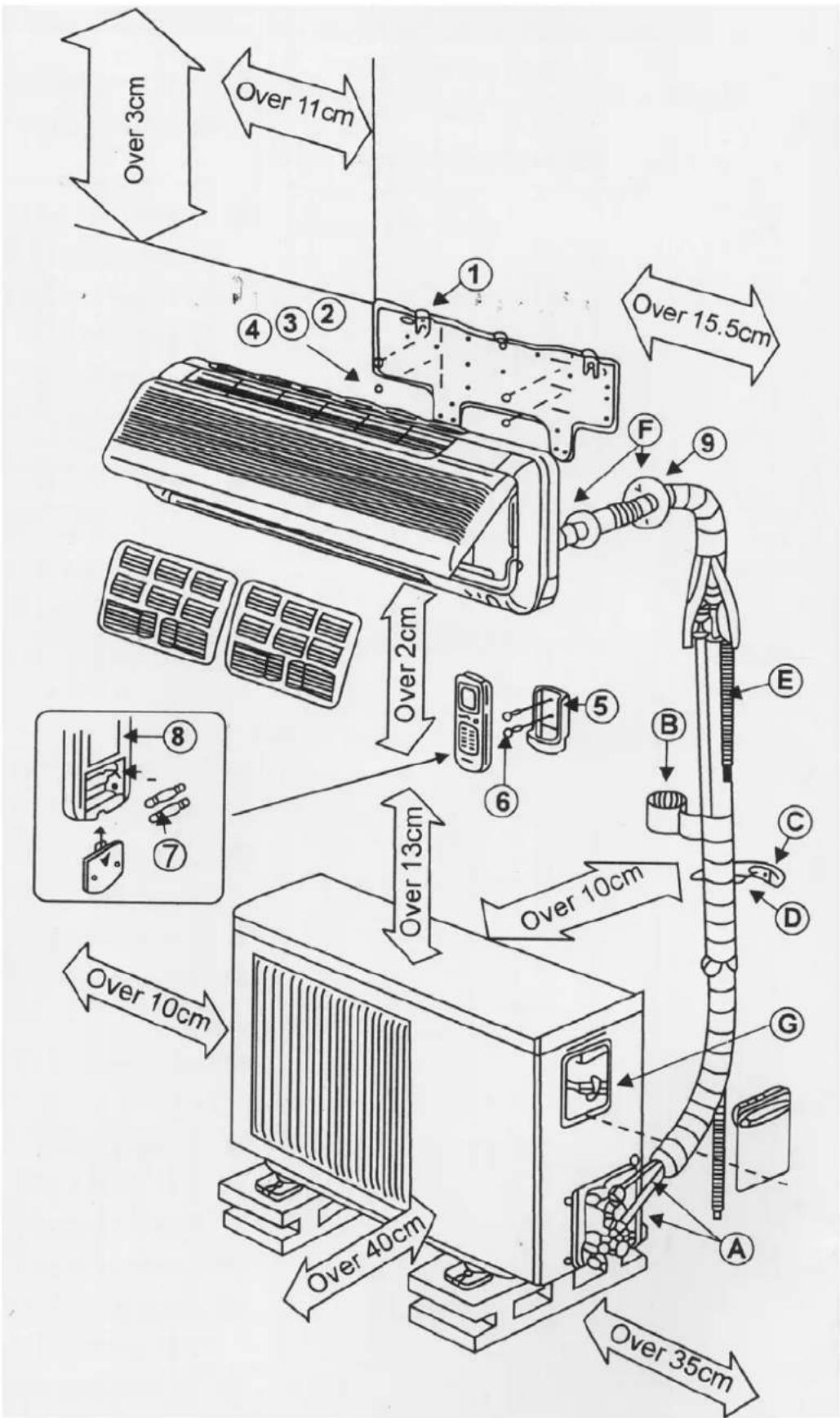

● Binnen unit Frontpaneel Lucht inlaat Netsnoer Luchtfilter Verticale uitblaasroosters Scherm Signaal ontvanger Horizontale uitblaasroosters Afstandsbediening

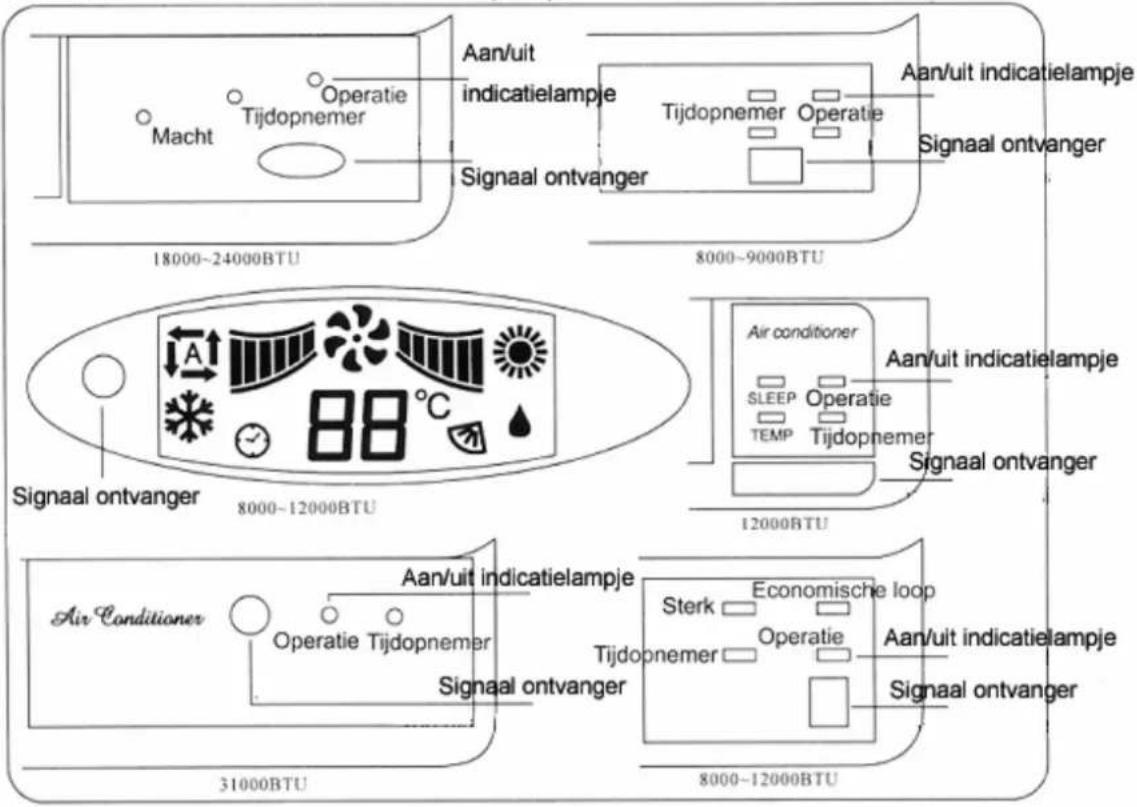

Aan/uit indicatielampje Macht Operatie Tijdopnemer Signaal ontvanger 8000~9000BTU 18000~24000BTU 8000~12000BTU 88 °C Air conditioner SLEEP Operatie TEMP Tijdopnemer Signaal ontvanger 12000BTU 31000BTU Aan/uit indicatielampje Operatie Tijdopnemer Signaal ontvanger Sterk Economische loop Operatie Tijdopnemer Aan/uit indicatielampje Signaal ontvanger 8000~12000BTU

BENAMING VAN DE ONDERDELEN

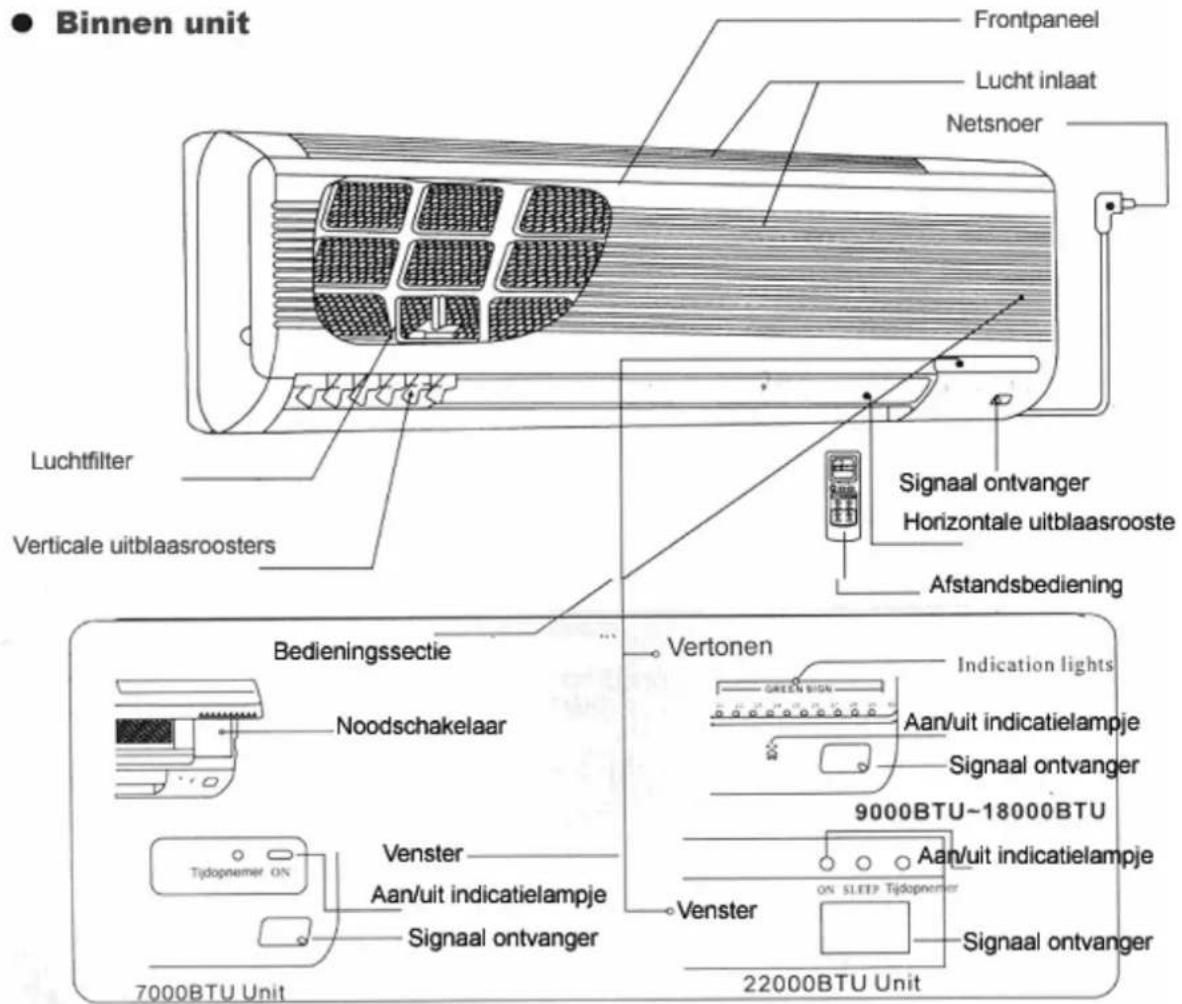

Binnen unit Frontpaneel Lucht inlaat Netsnoer Luchtfilter Verticale uitblaasroosters Signaal ontvanger Horizontale uitblaasrooste Afstandsbediening Bedieningssectie Noodschakelaar Verte- Green Sign Indication lights Aan/uit indicatielampje Signaal ontvanger 9000BTU-18000BTU Tidopnemer ON Venster Aan/uit indicatielampje Signaal ontvanger 7000BTU Unit Venster ON SLEEP Tidopnemer Signaal ontvanger 22000BTU Unit

N.B. Systemen met een capaciteit groter dan 22.000 BTU zijn niet voorzien van een netsteker

- Buiten unit

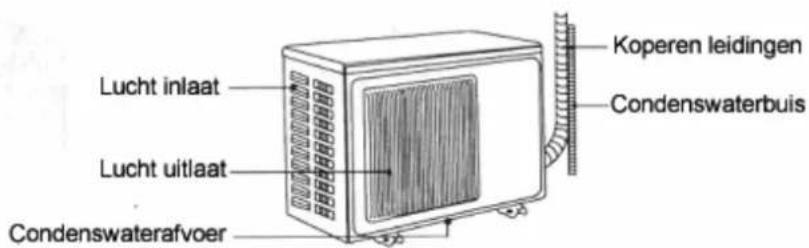

Lucht inlaat Lucht uitlaat Condenswaterafvoer Koperen leidingen Condenswaterbuis

BENAMING EN FUNCTIE

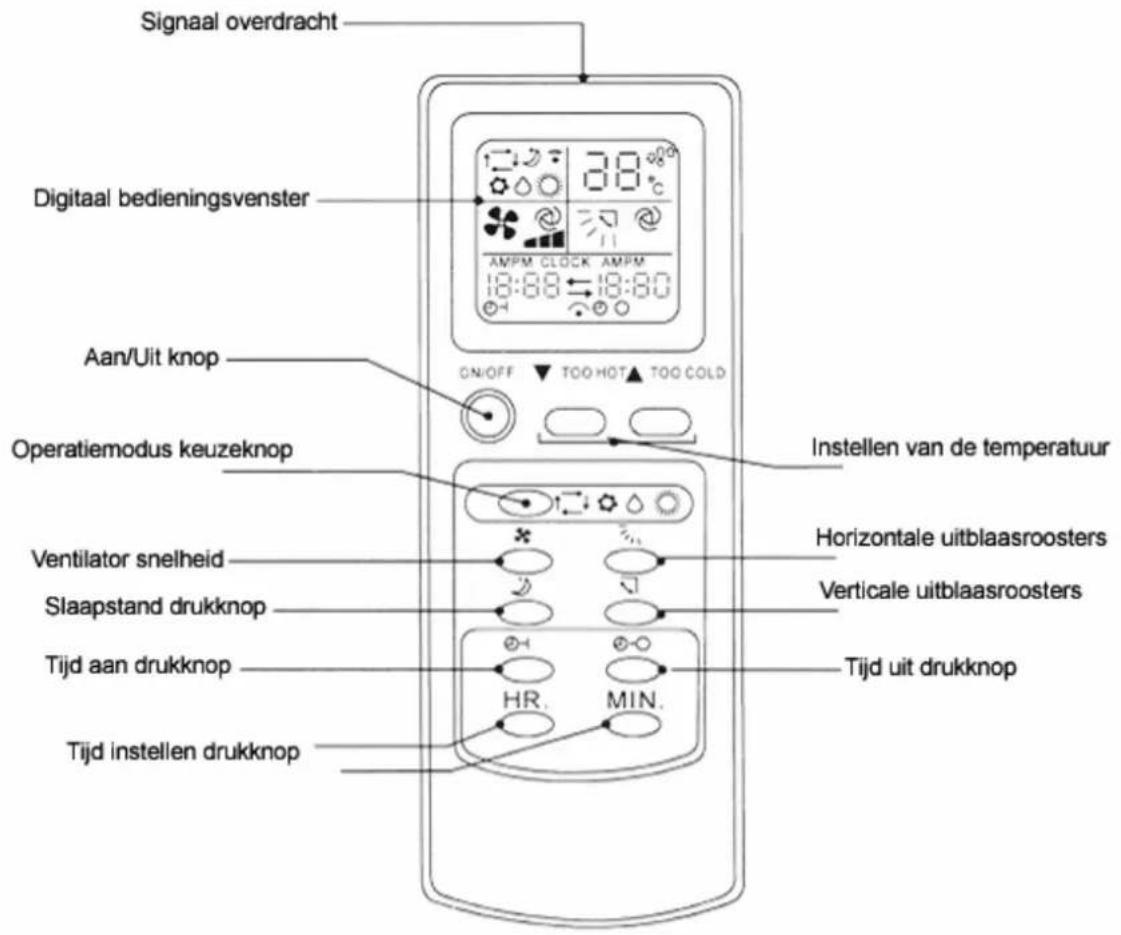

• Afstandsbediening

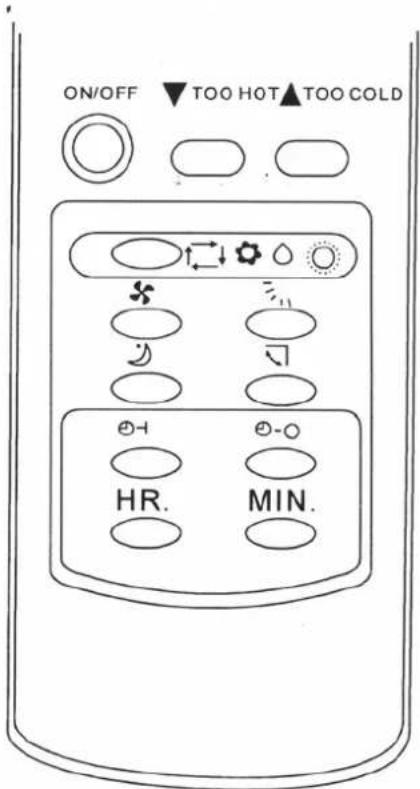

Signaal overdracht Digital bedieningsvenster Aan/Uit knop Operatiemodus keuzeknop Ventilator snelheid Slaapstand drukknop Tijd aan drukknop Tijd instellen drukknop ON/OFF TOO HOT TOO COLD Instellen van de temperatuur Horizontale uitblaasroosters Verticale uitblaasroosters Tijd uit drukknop HR. MIN.

Kolk Reset CLOCK RESET Verwijder de achterzijde

VOORAFGAAND AAN HET INSCHAKELEN VAN DE AIRCONDITIONER

Waarschuwing

Zorg ervoor dat de netsteker schoon is en ook goed in de wandcontactdoos is gestoken. Dit om eventuele vonkvorming of elektrische schokken te voorkomen.

Tijdinstelling.

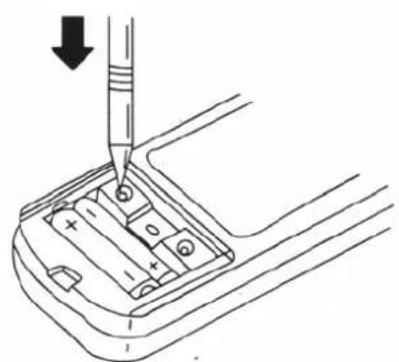

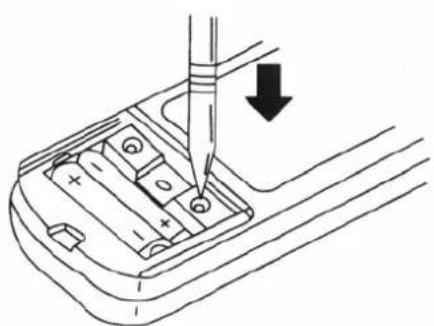

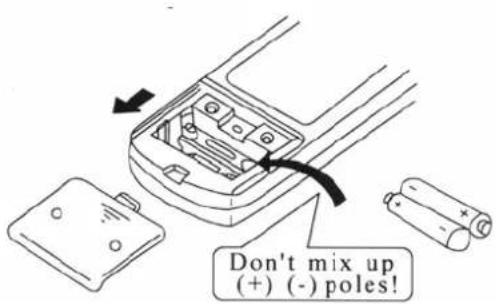

1. Verwijder het achterplaatje van de afstandsbediening en plaats de batterijen op de wijze zoals aangegeven.

Don't mix up (+) (-) poles!

1. Druk op RESET

* Indien RESET ingedrukt wordt voordat de batterijen correct zijn geplaatst.
* dan kan dit leiden tot foutmeldingen.

1. Druk op CLOCK

1. Stel de tijd in met de HR. en MIN. Knoppen.

ON/OFF ▼ TOO HOT▲ TOO COLD HR. MIN.

* Druk op HR. Iedere keer zal de tijd met één uur verspringen.
* Druk op MIN. Iedere keer zal de tijd met één minuut verspringen.

1. Druk opnieuw op CLOCK en bevestig het achterplaatje op zijn plaats.

A. Druk op de Aan/Uit knop om het systeem te starten; in het bedieningsvenster van de afstandsbediening ziet u het teken voor automatische modus (rechthoekje opgebouwd uit pijltjes). In deze modus zal de airconditioner zich automatisch aanpassen aan de omgevingstemperatuur en luchtvochtigheid.
B. Indien u weer op de Aan/Uit knop drukt, zal de airconditioner stoppen.
C. Na 15 minuten in de automatisch modus, kunt u door het drukken op de knoppen "Too Hot" of "Too cold" de temperatuur –binnen een bereik van......- instellen naar uw persoonlijke behoefte.

2. Koelen modus

A. Schakel de airconditioner in. Druk op de Operatiemodus keuzeknop totdat u in het venster een "sneeuwkristal" ziet.
B. Druk op "Too hot" of "Too cold" om de gewenste temperatuur in te stellen.
C. Druk op de Ventilator snelheid knop om de gewenste ventilator snelheid te selecteren.
D. Druk op de knop Horizontale uitblaasroosters om de gewenste blaasrichting in te stellen.
E. Met behulp van de knoppen “Tijd instellen”, “Tijd aan” en “Tijd uit” kunt u eventueel het tijdsinterval instellen waarbinnen de airconditioner moet functioneren.

3. Ontvochtigen modus

A. Schakel de airconditioner in. Druk op de Operatiemodus keuzeknop totdat u in het venster een "druppeltje" ziet.
B. Druk op "Too hot" of "Too cold" om de gewenste temperatuur in te stellen.
C. Druk op de Ventilator snelheid knop om de gewenste ventilator snelheid te selecteren.
D. Druk op de knop Horizontale uitblaasroosters om de gewenste blaasrichting in te stellen.
E. Met behulp van de knoppen "Tijd instellen", "Tijd aan" en "Tijd uit" kunt u eventueel het tijdsinterval instellen waarbinnen de airconditioner moet functioneren.

4. Verwarmen modus (niet op alleen koelen airconditioners)

A. Schakel de airconditioner in. Druk op de Operatiemodus keuzeknop totdat u in het venster een "sterretje" ziet.
B. Druk op "Too hot" of "Too cold" om de gewenste temperatuur in te stellen.
C. Druk op de Ventilator snelheid knop om de gewenste ventilator snelheid te selecteren.
D. Druk op de knop Horizontale uitblaasroosters om de gewenste blaasrichting in te stellen.
E. Met behulp van de knoppen “Tijd instellen”, “Tijd aan” en “Tijd uit” kunt u eventueel het tijdsinterval instellen waarbinnen de airconditioner moet functioneren.

5. Ventilator modus (niet bij airconditioners met warmtepomp)

A. Schakel de airconditioner in. Druk op de Operatiemodus keuzeknop totdat u in het venster een "windsymbool" ziet.
B. Druk op de Ventilator snelheid knop om de gewenste ventilator snelheid te selecteren.
C. Druk op de knop Horizontale uitblaasroosters om de gewenste blaasrichting in te stellen.
D. Met behulp van de knoppen "Tijd instellen", "Tijd aan" en "Tijd uit" kunt u eventueel het tijdsinterval instellen waarbinnen de airconditioner moet functioneren.

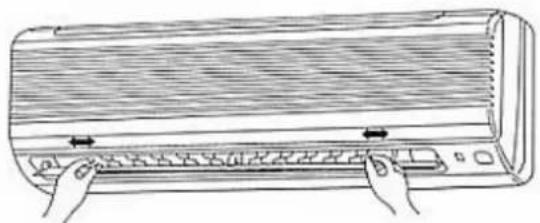

6. Selecteren van de uitblaasrichting

Met de knop Horizontale uitblaasroosters kunt u kiezen uit 5 vaste standen die tevens worden weergegeven op het display van de afstandsbediening. Tevens kunt u kiezen voor een automatisch op en neer swingen van de roosters.

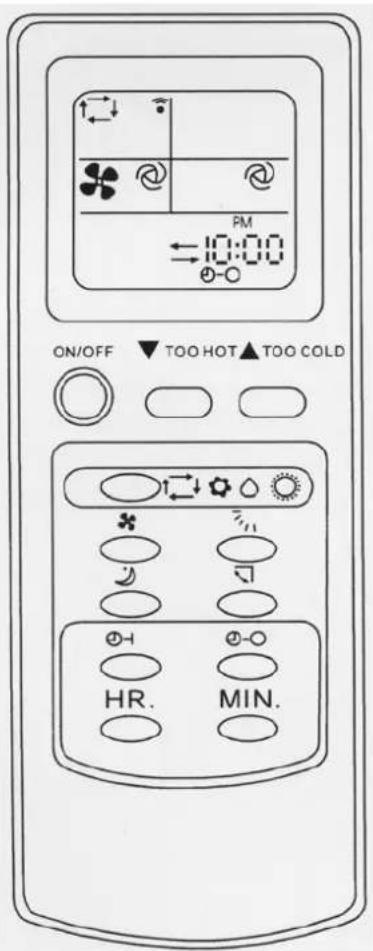

7. Timer instellingen

Met de knop Tijd instellen kunt u een begin en een eindtijd van een periode opgeven, waarbinnen u wilt dat de airconditioner functioneert.

Met de knop met symbool (klok - pijltje - verticale streep) stelt u de begintijd in. Met de knoppen HR. en MIN. kunt u daarna exact de tijd selecteren waarop u wilt dat de airconditioner aanvangt.

Met de knop met symbool (klok – pijltje -rondje) stelt u de eindtijd in. Met de knoppen HR. en MIN. kunt u daarna exact de tijd selecteren waarop u wilt dat de airconditioner stopt

Voorbereiden voor de operatie

- De afstandsbediening

1. Als u een knop op de afstandsbediening indrukt, dient een respons te horen van de binnen unit die bestaat uit één of twee piepjes.

2. Als u geen geluid hoort, druk dan nogmaals.

* Behandel de afstandsbediening met zorg; gelieve deze niet te laten vallen, ermee te gooien of deze nat te maken. Dit kan er namelijk toe leiden dat deze niet meer functioneert.

*De maximale afstand van afstandsbediening tot binnen unit dient de 6m. niet te overschrijden. Tevens dienen er geen obstakels te staan in de zichtlijn tussen afstandsbediening en airconditioner.

- Het instaleren van de afstandsbediening op de muur

1. Installeer de afstandsbediening daar waar het signaal de binnen unit kan bereiken. Monteer de houder aan de muur.

2. Duw de afstandsbediening naar beneden in de houder.

3. Trek hem eruit voor gebruik.

Houder

- Vervangen van de batterijen

* Als het signaal van de afstandsbediening zwak wordt, het systeem niet of slecht ingeschakeld kan worden of het venster van de afstandsbediening wazig wordt, dan dienen de batterijen vervangen te worden door nieuwe (type AAA)

* Installeer de nieuwe batterijen met de polen in de juiste richting (+ en -).

* Gebruik altijd twee nieuwe batterijen van hetzelfde type.

- Als de afstandsbediening niet werkt

Als de batterijen op raken of de afstandsbediening om een andere reden niet meer werkt, dan kan de airconditioner toch bediend worden met de Noodschakelaar.

1. Druk op de Noodschakelaar. Bij het drukken op de schakelaar is de volgorde: Koelen - Verwarmen - Uit.

2. De noodbediening zal automatisch de volgende instellingen doen

(De eerste dertig minuten zal de temperatuurcontrole niet functioneren en in deze periode draait de airconditioner continu op volle snelheid)

De modus wordt aangegeven door symbolen in het display van de binnen unit of door middel van indicatie lampjes.

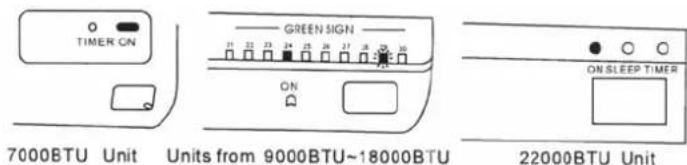

TIMER ON GREEN SIGN ON ON SLEEP TIMER 7000BTU Unit Units from 9000BTU~18000BTU 22000BTU Unit

Bijvoorbeeld: De ingestelde temperatuur is 24 °C en de omgevingstemperatuur is 29°C. De lampjes vertonen het volgende beeld.

Kolen of verwarmen

3 Als u de unit wilt uitschakelen druk dan meermaals op de noodschakelaar totdat de unit stopt.

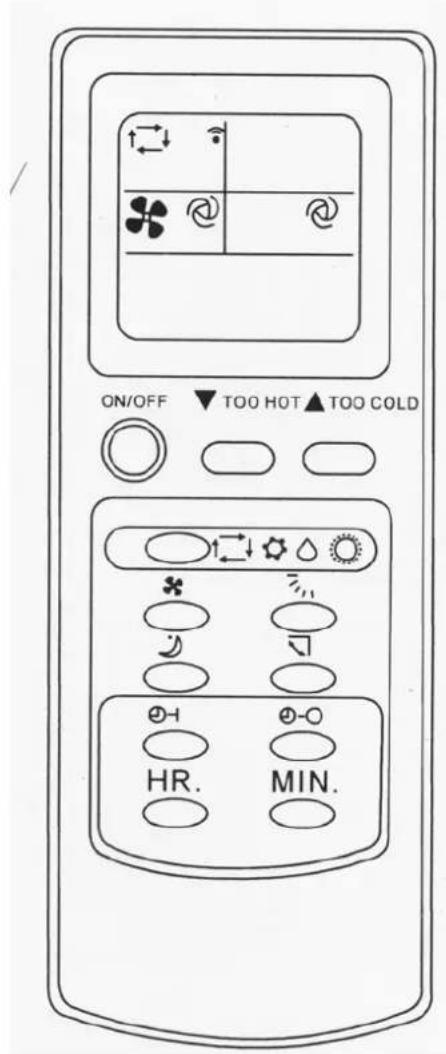

"I FEEL..." AUTOMATISCHE MODUS

"I FEEL..." Automatische modus kan ingeschakeld worden met één druk op de knop, waardoor het systeem continu werkt naar de voor u optimale kamertemperatuur.

ON/OFF ▼ TOO HOT ▲ TOO COLD HR. MIN.

- Om deze modus in te schakelen, drukt u op de Aan/Uit knop. Met de Operatiemodus keuze knop selecteert u de gewenste modus; I FEEL... wordt aangegeven door een rechthoekje opgebouwd uit pijltjes.

- Nogmaals drukken op de Aan/Uit knop zorgt ervoor dat de airconditioner uitschakelt.

Ongeveer 15 minuten nadat u de I FEEL... modus heeft ingeschakeld:

- Vindt u het te warm, druk dan op "TOO HOT" ▼ TOO HOT . Met iedere keer drukken daalt de ingestelde temperatuur met 1 °C.

- Vindt u het te koud, druk dan op "TOO ▲ TOO COLD COLD" □ . Met iedere keer drukken stijgt de ingestelde temperatuur met 1 °C.

* Terwijl diding niet vertoning voor de automatische operatie, drukt u alstublieft knoop om hem te zetten als de automatische operatie modus.

"I FEEL..." AUTOMATISCHE MODUS

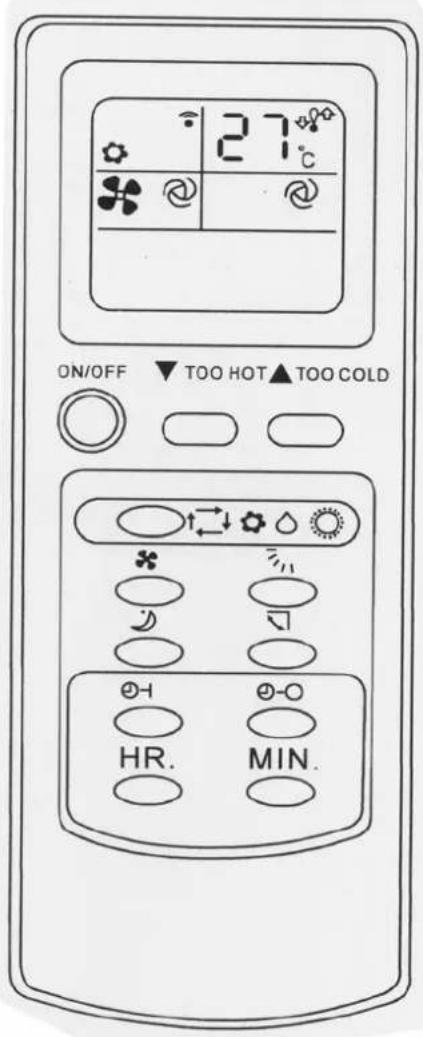

- Omschrijving van de "I FEEL..." modus

In deze modus zal de airconditioner automatisch starten met koelen, ontvochtigen of verwarmen afhankelijk van de kamertemperatuur. Wordt de "I FEEL..." modus echter binnen 2 uur herstart nadat het systeem is gestopt, dan zal het systeem starten met de functie welke operationeel was voordat het werd uitgeschakeld, zelfs als de temperatuur in de kamer inmiddels is veranderd. Als u een andere modus prefereert, dan kunt

met de Operatiemodus keuzeknop de modus kiezen die u wilt.

* In zowel de Koelen als Verwarmen modus zal het systeem, als de kamertemperatuur 2°C hoger (lager) is dan de ingestelde temperatuur, op volle snelheid functioneren. Zodra de kamertemperatuur gedaald (gestegen) is naar de gewenste waarde zal het systeem op optimale snelheid draaien.
* Bij een binnen unit met display wordt de ingestelde en actuele omgevingstemperatuur op het venster aangegeven. Bij units zonder LED display gebeurt dit d.m.v. lampjes
* De kamertemperatuur welke wordt weergegeven door de indicatielampjes is niet altijd 100% overeenkomstig de actuele temperatuur. Het dient ter referentie. Het bereik van het display loopt van 21 °C tot 31°C, terwijl het bereik voor de in te stellen temperatuur loopt van 16 °C tot 31 °.
* Als de kamertemperatuur binnen het bereik van het display komt, dan wordt de ingestelde temperatuur weergegeven door continu branden van het betreffende lampje en de actuele kamertemperatuur door het blinken van het lampje.
* Als de kamertemperatuur of ingestelde temperatuur boven de 30 °C uitkomt, dan wordt dit weergegeven als 30 °C.
* Als de kamertemperatuur of ingestelde temperatuur onder de 21 °C uitkomt, dan wordt dit weergegeven als 21 °C.
* Als kamertemperatuur en ingestelde temperatuur

gelijk zijn, dan is het indicatielampje aan .

* Als het systeem in bedrijf is dan is het indicatielichtje ON aan. Als de unit in de status ontdooicen is of als een temperatuur wordt ingesteld, dan zal het indicatielichtje ON blinken.

N.B. Als de buitentemperatuur te hoog is, dan kan het zijn dat de kamertemperatuur niet de ingestelde tempratuur bereikt, omdat het systeem binnen zijn capaciteit tot aan het maximum belast is.

Als het systeem start, dan kan de kamertemperatuur indicatie onstabiel zijn.

27°C ON/OFF ▼ TOO HOT ▲ TOO COLD HR. MIN.

• Hoe de gewenste modus te selectere

1. Druk op de Aan/Uit knop om het systeem in te schakelen.

2. Druk op de Operatiemodus keuzeknop

: Iedere keer dat de knop wordt ingedrukt, zal de ingeschakelde modus veranderen in

de volgende volgorde: (Automatisch) (Koclen) (Ontvochtigen) (Verwarmen)

1. Druk wederom op de Aan/Uit knop om het systeem uit te schakelen.

* Indien het apparaat opnieuw opgestart wordt, zal het starten in de modus waarin het stong op het moment van uitschakelen.

- Vindt u het te warm, druk dan op "TOO HOT". Met iedere keer drukken daalt de ingestelde temperatuur met 1 °C.

- Vindt u het te koud, druk dan op "TOO COLD". Met iedere keer drukken stijgt de ingestelde temperatuur met 1 °C.

- Als de omgevingstemperatuur hoog is en de airconditioner teveel warmte vanuit de omringende lucht opneemt, kan het zijn dat het systeem (te) zwaar belast wordt. De ventilator van de buiten unit zal dan stoppen om het systeem te beveiligen tegen schade. Er kan dan ijsvorming optreden op de buiten unit.

- De temperatuur kan niet ingesteld worden in de Ontvochtigen modus.

N.B. Als de buitentemperatuur te hoog is, dan kan het zijn dat de kamertemperatuur niet de ingestelde tempratuur bereikt, omdat het systeem binnen zijn capaciteit tot aan het maximum belast is

- Efficiënte operatie

1. Sluit ramen en/of deuren en tevens gordijnen en zonwering om directe inval van zonlicht te voorkomen.

1. Bevestig eventueel een hittewerende folie op de ramen om extra verhitting te voorkomen.

1. Beschut de buiten unit tegen direct zonlicht; bedek hem echter nooit geheel omdat dit een slechte ventilatie ten gevolg heeft en daardoor een beperkte capaciteit.

Het is aan te bevelen om tijdens de Verwarmen modus de temperatuur niet al te afwijkend in te stellen van de buitentemperatuur.; waarbij een temperatuur tussen de 20 °C en de 24 °C de voorkeur geniet.

VENTILATOR SNELHEID EN LUCHTSTROOM RICHTING

Selecteer de door u gewenste luchtstroom en -richting

- Druk op de knop om de ventilatorsnelheid te wijzigen. De ventilatorsnelheid verandert in volgorde van laag medium hoog automatisch

* Om het geruis van de uitgeblazen lucht uw nachtrust verstoord, kunt u kiezen voor Slaap modus (zie pagina 13)

Om de verticale luchtstroom in te stellen kunt u drukken op de knop. Iedere keer dat u drukt zal er een aanpassing plaatsvinden in de volgorde: (1)√(2) (3)→√

(4) (5)

.* Aanbevolen luchtstroom richting:

Gebruik normaal @ automatisch; als u de richting wilt

aanpassen, gebruik dan de (1) en (2) positie tijdens Kolen en Ontvochtigen modus en gebruik de (3) tot (5) positie tijdens Verwarmen

N.B.

* Als de airconditioner tijdens Ontvochtigen of Koelen gedurende meer dan 1 uur blaast in de richting (4) of (5), dan zal er automatisch een aanpassing plaatsvinden naar stand (3) om te voorkomen dat condenswater gaat druppen.

* Stel de blaasroosters alleen in met de afstandsbediening. Aanpassen van de stand met de hand zal tot problemen en schade van het systeem leiden.

* Het is aan te raden tijdens de Verwarmen of Ontvochtigen modus als de luchtstroom (initieel) koud is, om de roosters in de stand. (1) te zetten.

VENTILATOR SNELHEID EN LUCHTSTROOM RICHTING

● Automatische luchtstroom richting

Druk op de knop om de luchtstroom richtin op automatisch te zetten. De luchtstroom richting wordt dan automatisch door het apparaat ingesteld afhankelijk van de ingeschakelde modus.

1. Verwarmen modu s

* Als de luchtstroom koud is, blaast het systeem in horizontale richting.
* Als de luchtstroom warm genoeg is, blaast de airconditioner naar beneden.

* De airconditioner blaast uit in horizontale richting.

- Om de horizontale richting van de uitgeblazen lucht te veranderen, dient u voor het inschakelen van het apparaat de verticale roosters met de hand verstellen. Probeer dit niet te doen bij een ingeschakeld apparaat.

Deze modus zorgt voor een stille omgeving tijdens uw slaap.

ON/OFF ▼ TOO HOT ▲ TOO COLD HR. MIN.

• Druk op de starten.

knop om deze modus te

- Bij nogmaals drukken op wordt deze modus uitgesch

deze knop

* In deze modus wordt het geluid van de luchtstroom van de binnen unit beperkt.

* Bij drukken op modus eveneens afgo

wordt de Slaap

N.B: Gebruik deze modus tijdens uw slaap. Door deze modus in te schakelen, zal de koelcapaciteit verminderen ten gevolge van een hogere omgevingstemperatuur.

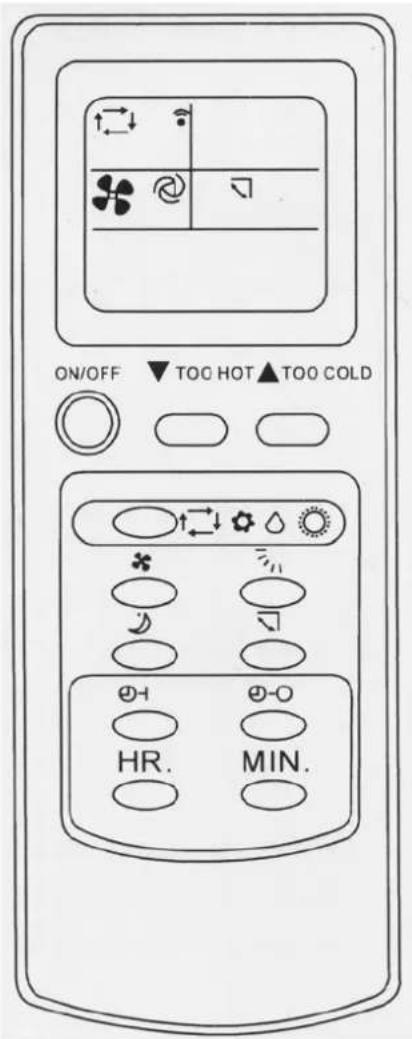

SWING OPERATIE

Deze modus verdeelt de luchtstroom over de gehele ruimte

• Druk op om deze modus te starten
- Druk wederom op om deze modus uit te schakelen
* Het drukken op zal er ook voor zorgen dat deze modus uitgeschakeld wordt

Voor uw gemak kunt u de airconditioner gedurende een vooraf ingestelde periode laten functioneren.

- Een begintijd instellen

1. Terwijl het systeem aanstaat, drukt u op om een begintijd in te stellen.

2. Stel de tijd in met de HR en MIN knoppen. Iedere keer dat u op HR drukt, zal de aanvangstijd 1 uur verspringen. Iedere keer dat u op MIN drukt, zal de aanvangstijd 10 minuten verspringen.

3. Als u weer drukt op schakelt u het instellen van de begintijd uit.

- Een eindtijd instellen

1. Terwijl het systeem aanstaat, drukt u op om een eindtijd in te stellen.

2. Stel de tijd in met de HR en MIN knoppen. Iedere keer dat u op HR drukt, zal de aanvangstijd 1 uur verspringen. Iedere keer dat u op MIN drukt, zal de aanvangstijd 10 minuten verspringen.

3. Als u weer drukt op schakelt u het instellen van de begintijd uit.

* U kunt de functie voor het instellen van begin- of eindtijd ook in combinatie gebruiken. De vroegst ingestelde tijd zal dan als eerste functioneren. ( ← symboliseert de volgorde van operatie)

* Als u geen tijd instelt, terwijl de ON/OFF Timer wel is ingeschakeld, dan zal deze modus niet functioneren

SERVICE EN ONDERHOUD

- Na het seizoen

1. Als u het systeem gedurende langere tijd niet gaat gebruiken, schakel dan de Ventilator modus in voor een periode van 3 tot 4 uur, zodat het systeem (intern) gedroogd wordt. Stel de Ventilator modus in op automatische operatie en stel de temperatuur zo hoog mogelijk in.

1. Schakel het systeem uit en neem de netsteker uit de wandcontactdoos.

Neem de netsteker altijd uit de wandcontactdoos indien u de airconditioner gedurende een langere periode niet gebruikt gaat worden. Het opbouwen van stof kan anders leiden tot het ontstaan van brand.

1. Neemt u uit de batterij van schudt de machine te controleren.

1. Maak het luchtfilter schoon

1. Zorg ervoor dat de lucht in- en uitlaten van de binnen en buiten unit vrij zijn van obstakels of geblokkeerd worden.

1. Zorg ervoor dat het systeem goed geaard is.

SERVICE EN ONDERHOUD

- Zorg er altijd voor dat de airconditioner niet met de wandcontactdoos verbonden is als u onderhoud gaat plegen.

Bij onderhoud aan het systeem er altijd voor zorgen dat de netsteker uit de wandcontactdoos is genomen, of dat de netschakelaar is uitgeschakeld. De ventilator die op hoge snelheid draait in de unit kan anders voor ernstige verwondingen zorgen.

- Maak de unit schoon met een droge, zachte doek. Gebruik geen schuurmiddel, benzine of andere oplosmiddelen. Zij zullen beschadiging tot gevolg hebben.

- Het schoonmaken van de luchtfilters

1. Verwijder de luchtfilters door het frontpaneel te openen. Open het frontpaneel zoals aangegeven in onderstaand plaatje en niet tot horizontale tand, omdat het anders los kan komen.

1. Maak de filters schoon met de stofzuiger.

* Als de filters sterk vervuild zijn, kunt u een lauw sopje gebruiken.

* Gebruik geen water dat warmer is dan 50 °C, omdat de filters dan kunnen vervormen.

1. Spoel de filters af met schoon water en laat ze hierna in de schaduw opdrogen.

* Stel de filters tijdens drogen niet bloot aan direct zonlicht, open vuur of een andere verwarmingsbron..

1. Plaats de filters in de oorspronkelijke positie terug in de binnen unit en sluit het frontpaneel.

- Als uw airconditioner niet goed functioneert, check dan onderstaande punten voordat u een beroep op onze service doet. Als de problemen zich blijven voordoen, nadat u onderstaande tips heeft geprobeerd, raadpleeg dan een erkende servicemonteur.

Probleem Oorzaak en oplossingen
Het systeem is aangezet, maar schakelt niet direct in	Als de airconditioner is aangezet, nadat deze is gestopt, zal deze niet functioneren gedurende ca. 3 minuten. Dit is geen fout, maar dient ter bescherming van de compressor.
Geluid	Als het systeem in werking is, of net nadat het is uitgeschakeld, dan kan het voorkomen dat u vlocistof hoort lopen. Dit is het geluid van koelmiddel in het systeem en duidt niet op een probleem.Als het systeem in werking is, of net nadat het is uitgeschakeld, dan kan het voorkomen dat u “krakende” geluiden hoort. Dit wordt veroorzaakt door het uitzetten of krimpen van platic onderdelen ten gevolge van temperatuurverschillen.
Geur	Geuren afkomstig van de muur, tapijt, meubels,kleding, etcetera wordt door de airconditioner aangezogen en verspreid in de ruimte in de uitgeblazen luchtstroom.
Mistige uitgeblazen lucht	Als de temperatuur en luchtvochtigheid in de ruimte relatief hoog zijn, dan kan het gebeuren dat er een soort mist uitgeblazen wordt. De warme aangezogen lucht wordt dan aangezogen en condenseert in de airconditioner. Dit effect zal verdwijen, zodra de temperatuur en luchtvochtigheid zijn afgenomen.
Het systeem doct helemaal niets	De netsteker is niet goed in de wandcontactdoos geplaatst. Steek deze opnieuw en goed in.Er is een probleem met de 220 VAC voorziening; check deze.Er kan een probleem zijn met de zekerin / stop. Controleer deze en vervang eventuccl.De batterijen van de afstandsbediening kunnen aan vervanging toe zijn.Het indicatielampje ON blinkt. Raadpleeg uw dealer.
Het systeem werkt, maar koelt of verwarmt niet goed	De luchtfilters zijn vuil en/of verstopt. Raadpleeg de instructies op pagina 18 om dit te verhelpen.Controleer of u de juiste temperatuur hebt ingesteld.Controleer of de luchtin- en uitlaten van zowel de binnen unit als de buiten unit vrij zijn van obstakels en belemmeringen.Controleer of ramen en deuren gesloten zijn.Er kan tijdens Koelen modus sprake zijn van sterk en direct zonlicht in de ruimte. Sluit eventuele gordijnen, jaloezieën en zonwering.Het kan zijn dat de capaciteit van de airconditioner niet is toegemeten voor de afmetingen van de ruimte, het aantal of de kracht van de warmtebronnen en/of het aantal personen in de ruimte. Raadpleeg uw dealer.Het kan zij dat er tijdens de Verwarmen modus warmte uit de ruimte lekt; controleer op openstaande deuren, ramen of andere “koudebruggen”. Is dit niet het geval dan kan de capaciteit van de airconditioner onvoldoende zijn in verhouding tot de te verwarmen ruime. Raadpleeg uw dealer.

INSTALLATIE HANDLEIDING

- Plaats van de installatie

BINNEN UNIT

Installeer de binnen unit op een plaats waar:

• Er voldoende ruimte boven en rondom de unit is, zodat voldoende ventialtie bereikt wordt.
• Geconditioneerde lucht gemakkelijk in het gehele vertrek kan uitstromen.
• Er een minimale afstand tussen binnen en buiten unit is van 15 cm. en het hoogteverschil tussen beiden niet meer bedraagt dan 5 meter.
• De muur bestand is tegen het gewicht van de unit en de vibratie ten gevolge van het functioneren.
• Er geen direct zonlicht op het apparaat schijnt.
• Condensatiewater goed afgevoerd kan worden.

BUITEN UNIT

Installeer de buiten unit op een plaats waar:

• De unit niet wordt blootgesteld aan direct zonlicht, regen, stof of vuil.
• De luchtstroom rondom de unit niet geblokkeerd wordt.
• De buren geel (over)last ondervinden van de luchtstroom of het geluid.
• De muur of bodem stevig is en bestand tegen het gewicht en trillingen.
• Er zich geen ontbrandbaar stoffen of gas bevinden of kunnen vrijkomen.
• De unit stevig op een beugel of voet gemonteerd kan worden

Installatie accesoires

1	Installatiebord
2	Zelf-tapping schroeven ST4×25
3	Expansiesschroeven
4.	Afstandsbedieningshouder
5	Batterij
6	Afstandsbediening

Leidingen set

1.	Verbindspijn
2	Blinddoek
3	Vastknipper
4.	Zachte buis afvoerer
5.	Openbare stelzorger
6.	Verbindskabels

Over 3cm Over 11cm Over 15.5cm Over 2cm Over 13cm Over 10cm Over 40cm Over 35cm

Installatie handleiding

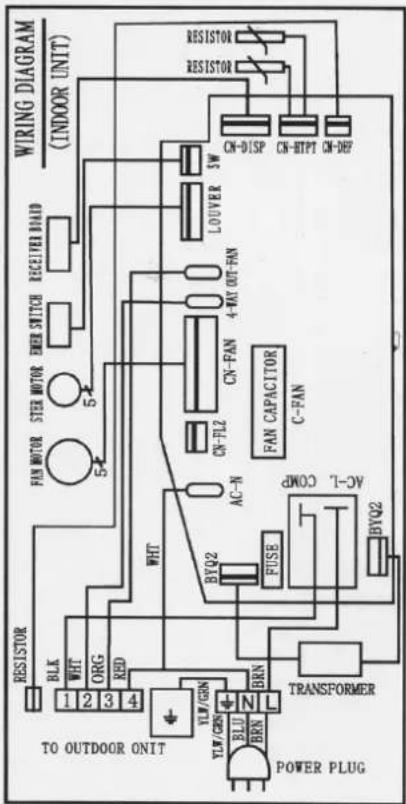

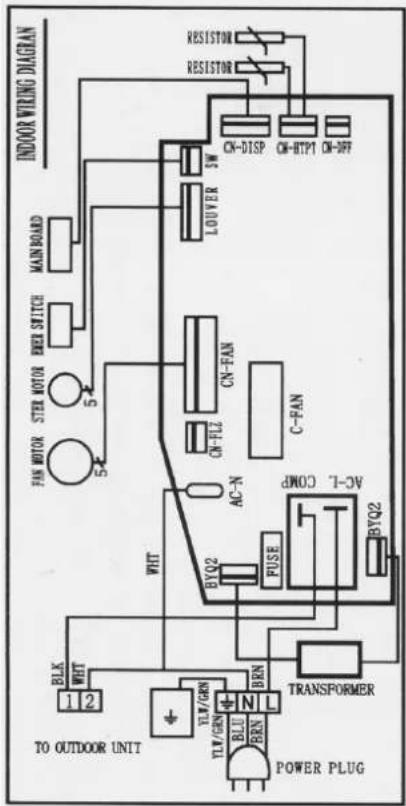

INDOOR WIRING DIAGNAN MAIN BOARD STER MOTOR ENR SWITCH 5 FAN MOTOR CN-DISP CN-HTP1 CN-SPY LOUVER CN-FAN CN-FILZ C-FAN AC-N WHT BYQ2 PULSE AC-L. CUMP BYQ2 BLK 1 2 TO OUTDOOR UNIT YLV/GEN YLV/GEN BLU BEN TRANSFORMER POWER PLUG


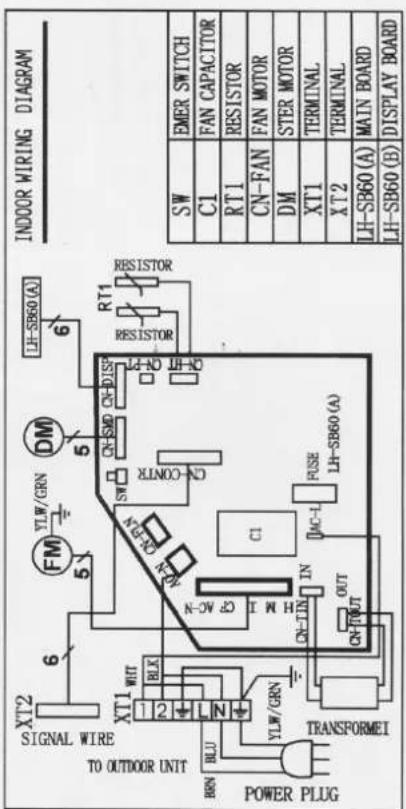

INDOOR WIRING DIAGRAM SW EMER SWITCH C1 FAN CAPACITOR RT1 RESISTOR CN-FAN FAN MOTOR DM STER MOTOR XT1 TERMINAL XT2 TERMINAL LH-SB60 (A) MAIN BOARD LH-SB60 (B) DISPLAY BOARD RESISTOR RT1 RESISTOR DM CN-DISV COONIX SW FM YLW/GRN 5 6 5 XT2 SIGNAL WIRE TO OUTDOOR UNIT XT1 WIT 1 2 L N BLUX YLW/GRN 6 6 C1 FUSE LH-SB60 (A) IN H IN DAC-L OUT CN-TIN OUT TRANSFORMEI BRN POWER PLUG

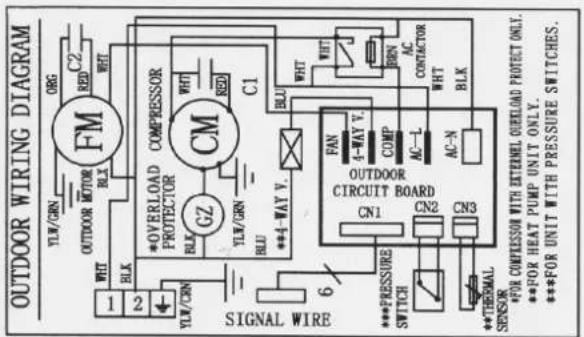

OUTDOOR WIRING DIAGRAM YLV/GRN OBG RED C2 OUTDOOR MOTOR BLX WHT C1 *OVERLOAD PROTECTOR BLX CM GZ BLU ***4-WAY V. *** Pressure SWITCH CN1 CN2 CN3 ***THERMAL SENSOR **FOR CONFISSION WITH EXTERNAL GUELOAD PROTECT ONLY. **FOR HEAT PUMP UNIT ONLY. ***FOR UNIT WITH PRESSURE SWITCHES. SIGNAL WIRE 1 2 6 OUTDOOR CIRCUIT BOARD FAN 4-WAY V. COMP AC-L AC-N BLX BLU WHT MC CONTRACTOR WHT
