GEBRUIKSAANWIJZING CP-X10000W HITACHI

Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids

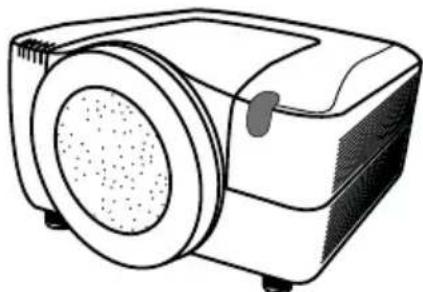

Dank u voor het aankopen van deze projector.

⚠ WAARSCHUWING ▶ Voor het gebruik van dit product a.u.b de Gebruiksaanwijzing - Veiligheidshandleiding en gerelateerde handleidingen lezen, om correct gebruik van dit product te verzekeren. Bewaar de gebruiksaanwijzing op een veilige plaats om deze later te raadplegen.

Over deze handleiding

Er worden diverse symbolen in deze handleiding gebruikt. De betekenissen van deze symbolen worden hieronder beschreven.

⚠ WAARSCHUWING Hier wordt u gewaarschuwd voor de kans op ernstig of fataal letsel. ⚠ VOORZICHTIG Hier wordt u gewaarschuwd voor de kans op letsel of beschadiging van de apparatuur. OPMERKING Hier wordt andere belangrijke informatie verschaft. Gelieve de volgens dit symbool geschreven pagina's te raadplegen.

N.B. • De informatie in deze handleiding kan zonder bericht worden veranderd. • De producent neemt geen verantwoordelijkheid voor enige fouten die in deze handleiding kunnen voorkomen. • Reproductie, overdracht of kopie van alle of enig onderdeel van dit document is niet toegestaan zonder uit drukkelijk geschreven toestemming.

Erkenning handelsmerk

• Windows® is een geregistreerd handelsmerk van Microsoft Corporation in de VS en/of in andere landen.
  • VESA en DDC zijn handelsmerken van de Video Electronics Standard Association.
  • Mac® is een geregistreerd handelsmerk van Apple Inc.
  • DVI is een geregistreerd handelsmerk van Digital Display Working Group.
• HDMI, het HDMI logo and High-Defi nition Multimedia Interface zijn merknamen of geregistreerde merknamen van HDMI Licensing LLC.
• Het handelsmerk PJLink is een handelsmerk waarvoor
  handelsmerkenrechten zijn aangevraagd in Japan, de Verenigde Staten en andere landen en gebieden.
  PJLink™

Alle andere handelsmerken zijn eigendom van de respectievelijke eigenaars.

Projecto

Gebruiksaanwijzing - Veiligheidshandleiding

Bedankt voor de aankoop van deze projector.

WAARSCHUWING • Lees vóór gebruik de handleiding van deze projector grondig door, zodat u de werking ervan begrijpt en correct gebruik verzekereld is. Bewaar deze handleiding, nadat u deze aandachtig heeft doorgelezen, zodat u deze later opnieuw kunt doorlezen. Niet correcte omgang met dit product kan mogelijk leiden tot persoonlijk letsel of materiële schade. De producent aanvaardt geen aansprakelijkheid voor eventuele schades die het gevolg zijn van verkeerde handelingen die voorbij gaan aan het normale gebruik zoals dat in de handboeken van deze projecten wordt gedefinieerd.

OPMERKING • De informatie in deze handleiding kan zonder voorafgaande kennisgeving veranderd worden.

- De fabrikant neemt geen enkele verantwoordelijkheid voor de eventuele fouten in deze handleiding.

- Reproductie, overdracht of het gebruik van dit document is niet toegestaan, zonder uitdrukkelijke toestemming van de betreffende partij.

Waarschuwingssymbolen

In deze gebruiksaanwijzing en op het apparaat zelf staan diverse symbolen vermeld, die u de juiste bediening tonen en u waarschuwen om schade en gevaar voor uzelf en anderen te voorkomen. De betekenis van deze symbolen wordt hieronder uitgelegd. Lees de beschrijving aandachtig door, om volledig kennis te nemen van de betekenis.

WAARSCHUWING

Dit symbool vergezelt aanwijzingen die u niet mag veronachtzamen, omdat onjuiste bediening hier gevaar voor verwonding of zelfs fatale ongelukkenkan veroorzaken.

LET OP

Dit symbool vergezelt aanwijzingen die u dient te volgen om gevaar voor schade of lichamelijk letselte voorkomen.

Toegepaste symbolen

Dit symbool vergezelt een aanvullende waarschuwing (of bedieningsaanwijzing). Hierbij geeft het teken in het midden de inhoud aan.

Dit symbool waarschuwt voor een handeling die verboden is. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat demontage niet is toegestaan).

Dit symbool geeft een noodzakelijke handeling aan. De inhoud wordt verduidelijkt door het teken in het midden (het voorbeeld links geeft aan dat u de stekker uit het stopcontact moet trekken).

Veiligheidsmaatregelen

WAARSCHUWING

Gebruik de projector nooit indien deze niet juist werkt.

Gebruik de projector niet als deze rook uitstoot, vreemd ruikt, als er geen beeld of geluid is of als het geluid te luid is, als de behuizing, kabels of andere onderdelen beschadigd zijn, of als er een vloeistof of voorwerp in het apparaat is terechtgekomen, want dit kan resulteren in brand of een elektrische schok.

In zulke gevallen moet u de projector meteen uitschakelen en de stekker uit het stopcontact trekken. Controleer of de rook of geur stopt en neem dan contact op met uw dealer. Probeer het apparaat nooit zelf te repareren want dit kan bijzonder gevaarlijk zijn.

- Gebruik een stopcontact dat dicht bij de projector is en dat gemakkelijk bereikbaar is.

Wees vooral voorzichtig voor kinderen en huisdieren.

Bij een verkeerde behandeling kan resulteren in brand, elektrische schok, letsel, verbranden of gezichtsprobleem.

Wees vooral voorzichtig wanneer er kinderen en huisdieren in de buurt zijn.

Let op dat geen vloeistof of voorwerp in het inwendige terechtkomt.

Als vloeistoffen of voorwerpen in het inwendige terechtkomen, kan dit resulteren in brand of een elektrische schok. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Indien toch vloeistof of een voorwerp in de projector terechtkomt, moet u het apparaat meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.

• Plaats de projector niet in de buurt van water (bijv. in de badkamer, op het strand, etc.).
• Stel de projector niet aan regen of vocht bloot. Gebruik de projector niet buitenshuis.
• Zet geen bloemenvazen, planten, kopjes, make-up of vloeistoffen zoals water enz. op of dicht in de buurt van de projector.
• Leg geen metalen of brandbare voorwerpen of andere gevaarlijke stoffen op of dicht in de buurt van de projector.
• Verpak geen andere objecten dan signaalkabels of connectors samen met de projector in dezelfde tas of andere verpakking, om te voorkomen dat deze in de projector terecht kunnen komen.

Haal het apparaat nooit uit elkaar en breng er ook nooit eigenhandig wijzigingen op aan.

In de projector zijn hoge spanningen aanwezig. Wanneer u het apparaat uit elkaar haalt of er wijzigingen op aanbrengt, kan gevaar voor brand of elektrische schokken ontstaan.

• Maak nooit de behuizing open.
• Neem voor reparatie of reiniging van het inwendige van de projector contact op met uw dealer.

Stel de projector niet aan stoten of schokken bloot.

Als de projector aan stoten of schokken wordt blootgesteld, kan deze beschadigd worden en eventueel letsel veroorzaken. Bovendien bestaat de kans op brand of een elektrische schok. Als de projector gevallen is of iets dergelijks, moet u deze meteen uitschakelen, de stekker uit het stopcontact trekken en contact opnemen met uw dealer.

Zet de projector niet op een onstabiele ondergrond.

Als de projector valt, kan deze beschadigd worden en eventueel letsel veroorzaken.

Bovendien bestaat de kans op brand of een elektrische schok.

• Zet de projector niet op een onstabiel, schuin of trillend oppervlak zoals een wankel of schuin aflopend tafeltje.
• Vergrendel de zwenkwieltjes wanneer u de projector op een tafeltje met zwenkwieltjes plaatst.
• Plaats de projector niet met de zijkant naar boven, de lens naar boven of de lens naar beneden.
• Voor plafondinstallatie of iets dergelijks, raadpleeg uw dealer voor installatie.

Trek de stekker uit het stopcontact.

Niet demonteren.

Veiligheidsmaatregelen (vervolg)

WAARSCHUWING

Wees voorzichtig, de projector geeft veel hitte af.

Wanneer de lamp brandt, geeft de projector veel hitte af. Er bestaat kans op brand en u kunt zich verbranden. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Raak de lens, de ventilators en de ventilatieopeningen niet aan tijdens gebruik of meteen na gebruik, om verbranding te voorkomen. Zorg ervoor dat de ventilatie niet belemmerd wordt.

• Houd ten minste 30 cm ruimte vrij tussen de zijkant van de projector en de muur e.d.
• Plaats de projector niet op een metalen tafel of op een oppervlak dat zacht wordt bij hitte.
• Plaats geen voorwerpen dicht bij de lens, de ventilators of de ventilatieopeningen van de projector.
• Let op dat de ventilators en de ventilatieopeningen niet geblokkeerd worden.
• Leg geen tafelkleed e.d. over de projector.
• Zet de projector niet op een vloerkleed of bed.

Kijk nooit in de lens of de openingen wanneer de lamp brandt.

Het sterke licht kan uw gezichtsvermogen beschadigen. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Gebruik alleen het juiste netsnoer en sluit dit aan op een stopcontact met de juiste specificaties.

Gebruik op de verkeerde stroomvoorziening kan resulteren in brand of een elektrische schok.

• De projector mag alleen worden aangesloten op een stopcontact dat voldoet aan de stroomspecificaties die op het apparaat staan.
• Gebruik het juiste netsnoer voor het stopcontact waarop u de projector aansluit.

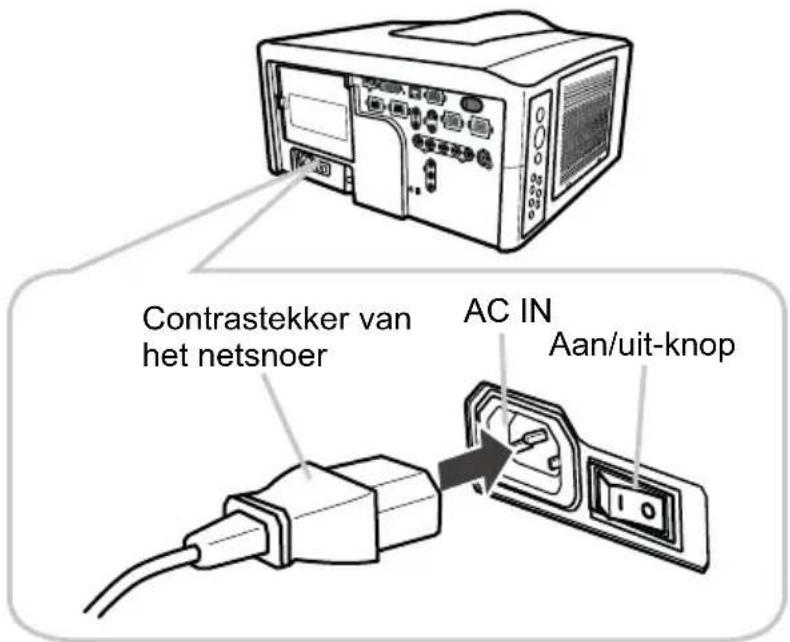

Sluit het netsnoer zorgvuldig aan.

Een verkeerde aansluiting van het netsnoer kan resulteren in brand of een elektrische schok.

• Raak het netsnoer niet met natte handen aan.
• Controleer of de stekker van het netsnoer schoon is (geen stof) voordat u deze aansluit. Gebruik een zacht, droog doekje om de stekker schoon te maken.
• Steek de stekker stevig in het stopcontact. Gebruik een juist werkend, degelijk stopcontact.

U moet de aarddraad aansluiten.

Sluit het apparaat via het netsnoer aan op de aardingsdraad van het gebouw; wanneer het apparaat niet geaard wordt kan gevaar voor brand of elektrische schokken ontstaan.

- Gebruik geen twee-aderig verlengsnoer.

Controleer of de aardingkabel goed contact maakt.

Veiligheidsmaatregelen (vervolg)

WAARSCHUWING

Behandel de lichtbronlamp voorzichtig.

De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan met een luide knal springen of doorbranden. Wanneer de lamp kapot springt, is het mogelijk dat glasscherven in de lampbehuizing terecht komen en dat kwikhoudend gas uit de ventilatieopeningen van de projector vrijkomt.

Lees zorgvuldig de paragraaf "Lamp".

Behandel het netsnoer en de aansluitkabels voorzichtig.

Wanneer u een beschadigd netsnoer of een beschadigde aansluitkabel gebruikt, kan dit brand of een elektrische schok veroorzaken. Let erop dat het netsnoer en de aansluitkabels niet aan te grote hitte worden blootgesteld. Druk het snoer en de kabels niet klem en trek ze ook niet te strak.

Neem contact op met uw dealer als het netsnoer of de aansluitkabels beschadigd zijn (blootliggende of gebroken kerndraadjes e.d.).

• Zet niet de projector of een ander zwaar voorwerp op het netsnoer of de aansluitkabels. Leg ook geen sprei, deken e.d. over het netsnoer of de kabels, want dan is het mogelijk dat u per ongeluk een zwaar voorwerp op het snoer of de kabels plaatst.
• Trek niet aan het netsnoer of de aansluitkabels. Pak bij het aansluiten of losmaken van het netsnoer of de aansluitkabels altijd de stekker of plug met uw hand vast.
• Leg het netsnoer niet in de buurt van een verwarming.
• Zorg dat het netsnoer niet te sterk gebogen wordt.
• Probeer nooit zelf reparaties aan het netsnoer uit te voeren.

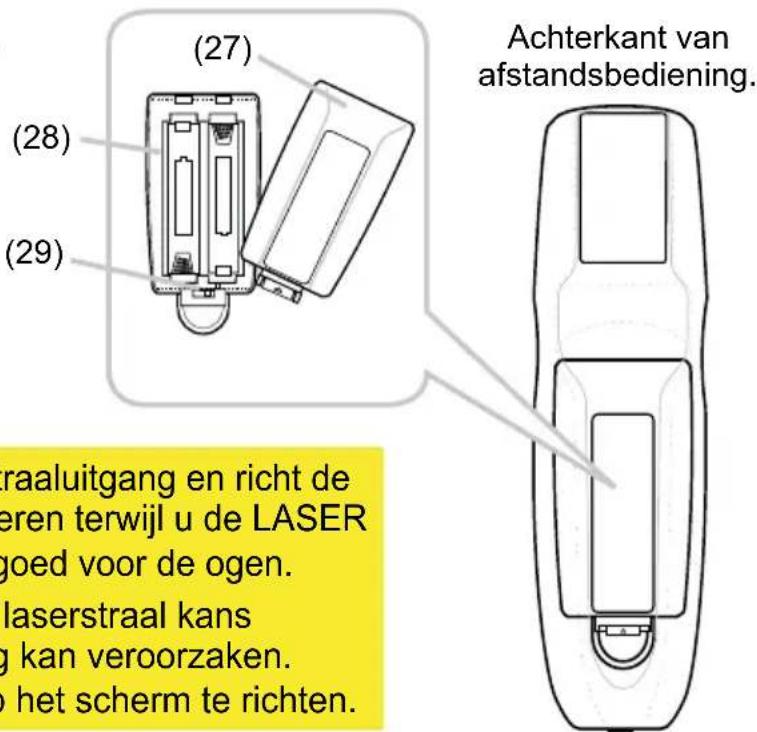

Behandel de batterij van de afstandsbediening voorzichtig.

Een verkeerde behandeling van de batterij kan resulteren in brand of letsel. De batterij kan zelfs ontploffen indien deze niet juist wordt behandeld.

• Houd de batterij uit de buurt van kinderen en huisdieren. Als de batterij wordt afgeslikt, moet u meteen de hulp van een arts inroepen voor spoedbehandeling.
• Zorg dat de batterij niet in water of vuur terechtkomt.
• Vermijd omgevingen met een hoge temperatuur of open vuur.
• Pak de batterij niet met een metalen pincet vast.
• Bewaar de batterij op een donkere, koele en droge plaats.
  • Zorg dat u de batterij niet kortsluit.
• Probeer de batterij niet op te laden, te demonteren of te solderen.
• Stel de batterij niet aan harde schokken of stoten bloot.
• Gebruik alleen lampen met specificaties die overeenkomen met die vermeld zijn in de andere handleiding bij de projector.
• Zorg er bij het aanbrengen van de batterij voor dat de plus en min in de juiste richting zijn gekeerd.
• Als de batterij heeft gelekt, moet u de batterijhouder goed schoonmaken en de batterij vervangen. Als het poeder aan uw huid of kleding blijft hangen, moet u dit grondig met water afspoelen.
• Volg de plaatselijke wetgeving voor het weggooien van gebruikte batterijen.

Veiligheidsmaatregelen (vervolg)

LET OP

Wees voorzichtig wanneer u de projector vervoert.

Wanneer u niet voorzichtig te werk gaat, kan letsel of beschadiging worden veroorzaakt.

• Verplaats de projector niet tijdens gebruik. Alvorens u de projector verplaatst, maakt u het netsnoer en alle aansluitkabels los en schuift u het lenskapje of de lensdop dicht.
• Let op dat u de projector niet aan een harde stoot of schok blootstelt.
• Verplaats de projector niet door hem te slepen.
• Vervoer het apparaat altijd in de meegeleverde tas of een andere solide verpakking.

Zet niets bovenop de projector.

Wanneer u iets bovenop de projector zet, kan de projector verschuiven of vallen met letsel of beschadiging tot gevolg. Wees vooral voorzichtig wanneer er kinderen in de buurt zijn.

Bevestig niets anders dan de gespecificeerde zaken op de projector.

Nalatigheid kan tot verwondingen of schades leiden.

- Sommige projectoren hebben een schroefdraad in het lensgedeelte. Bevestig niets anders dan de gespecificeerde opties (zoals een optionele conversielens) op de schroefdraad.

Gebruik het apparaat niet in een rokerige, vochtige of stoffige omgeving.

Wanneer u de projector in een rokerige, vochtige, stoffige, met oliedamp of bijtend gas vervuilde ruimte gebruikt, kan gevaar voor brand of elektrische schokken ontstaan.

- Plaats de projector niet in de buurt van een rokerige, vochtige of stoffige ruimte (bijv. een rokersplek, een keuken, het strand, etc.). Gebruik de projector niet buitenshuis.

- Gebruik geen luchtbevochtiger in de buurt van de projector.

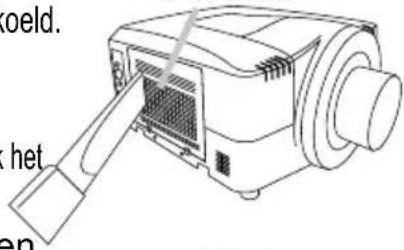

Zorg ervoor dat het luchtfilter in goede conditie is.

Het luchtfilter moet regelmatig worden schoongemaakt. Als de luchtstroom wordt gehinderd door stofophoping op het filter, kan de projector oververhit raken. Dit kan storingen tot gevolg hebben. Op de projector kan een melding zoals 'CONTROLEER LUCHTSTROOM' of schakel de projector uit worden weergegeven, om te voorkomen dat de temperatuur in het apparaat te hoog oploopt.

- Reinig, als de verklikkerlampen of een melding u erop attent maken dat u het luchtfilter moet reinigen, het luchtfilter zo snel mogelijk. - Vervang het luchtfilter als het niet meer gereinigd kan worden of wanneer het beschadigd is.

- Gebruik alleen een luchtfilter van het voorgeschreven type. Gebruik alleen een luchtfilter met de specificaties zoals die zijn vermeld in de andere handleiding bij deze projector.

- Vervang, wanneer u de lamp vervangt, ook altijd het luchtfilter. Het luchtfilter wordt bij sommige vervangingslampen voor deze projector meegeleverd.

- Schakel de voedingsspanning van de projector nooit als er geen luchtfilter in het apparaat geplaatst is.

Vermijd opstelling in een omgeving met hoge temperaturen.

De hitte kan een nadelige invloed hebben op de behuizing en de interne onderdelen van de projector. Stel de projector, de afstandsbediening en de andere onderdelen niet aan direct zonlicht bloot en houd ze uit de buurt van hittebronnen zoals een verwarmingsradiator e.d.

Vermijd Magnetische velden.

Het wordt sterk aanbevolen om elk onbeschermd of onafgeschermd magnetisch veld op of bij de projector te vermijden. (d.i. Magnetische Veiligheidsapparaten, of andere hulpstukken van de projector die magnetische materialen bevatten dat niet is voorzien bij de productie etc.)

Magnetische objecten zouden onderbreking kunnen veroorzaken in de interne mechanische resultaten van de projector dat de snelheid van de koelingsventilator zou kunnen belemmeren of stoppen, en zou kunnen veroorzaken dat de projector helemaal afsluit.

Veiligheidsmaatregelen (vervolg)

LET OP

Trek de stekker uit het stopcontact wanneer de projector langere tijd niet wordt gebruikt.

• Om veiligheidsredenen moet u de stekker uit het stopcontact trekken wanneer u de projector langere tijd niet denkt te gebruiken.
• Voordat u de projector gaat schoonmaken, moet u deze uitschakelen en de stekker uit het stopcontact trekken. Dit om brand of een elektrische schok te voorkomen.

Laat uw dealer ongeveer ieder jaar het inwendige van de projector schoonmaken.

Opeenhoping van stof in de projector kan resulteren in brand of een defect. U kunt het inwendige van de projector het beste laten schoonmaken iedere keer voordat een vochtig seizoen begint (bijv. de regentijd in tropische landen).

- Maak het inwendige van de projector niet zelf schoon, want dit is gevaarlijk.

Trek de stekker uit het stopcontact.

OPMERKINGEN

Stel de afstandsbediening niet aan schokken bloot.

Harde stoten of schokken kunnen resulteren in een defect of beschadiging van de afstandsbediening.

• Laat de afstandsbediening niet vallen.
• Zet niet de projector of een ander zwaar voorwerp op de afstandsbediening.

Verzorging van de lens.

• Wanneer de projector niet gebruikt wordt, moet u het lenskapje of de lensdop dicht dichtschuiven om krassen op de lens te voorkomen.
• Raak de lens niet aan om vlekken of vuil op de lens te voorkomen, hetgeen resulteert in een minder goede beeldkwaliteit.
• Gebruik een in de handel verkrijgbaar lensreinigingsdoekje om de lens schoon te maken (zoals een reinigingsdoekje voor cameralenzen, brillenglazen e.d.). Wees voorzichtig dat u geen krassen op de lens maakt.

Verzorging van de projector-behuizing en de afstandsbediening.

Bij een verkeerde behandeling kan verkleuren, afschilferen e.d. optreden.

- Gebruik een zachte doek om de behuizing en het bedieningspaneel van de projector en de afstandsbediening schoon te maken. Voor het verwijderen van hardnekkig vuil kan een zachte doek bevochtigd met een mild reinigingsmiddel, verdund met water, worden gebruikt. Wring de doek goed uit voordat u begint en wrijf met een droge, zachte doek na. Gebruik geen onverdund reinigingsmidddel.

• Gebruik geen aërosolsprays, oplosmiddelen, schuurmiddelen of andere bijtende reinigingsmiddelen.
• Lees zorgvuldig de instructies op het reinigingsmiddel voordat u dit gebruikt.
• Vermijd langdurig contact met rubber of vinyl.

Zowat kichte of donkere vlekken.

Ofschoon er lichte of donkere vlekken op het scherm kunnen verschijnen, wat een uniek karakteristiek kenmerk is van liquid crystal displays, betekent dit niet dat het apparaat stuk is.

Wees bedacht op de eventuele weergave van het LCD paneel.

Projecteert de projector voor langere tijd een stilstaand beeld, inactieve beelden, beelden met een beeldverhouding van 16:9 van 4:3 paneel of iets dergelijks of geeft de projector de beelden herhaaldelijk weer, dan is het mogelijk dat het LCD paneel wordt weergegeven.

Veiligheidsmaatregelen (vervolg)

OPMERKINGEN

Over hulponderdelen.

De lamp, LCD panelen, polarisatoren en andere optische componenten, en het luchtfilter en de koelventilatoren hebben elk een andere levensduur. Deze onderdelen zouden kunnen moeten worden vervangen na een lange gebruiksduur.

• Dit product is niet ontworpen voor langdurig continu gebruik. In geval van een continu gebruik van 6 uur of meer, of dagelijks gebruik van 6 uur of meer (zelfs als het niet continu is), of herhaaldelijk gebruik, zou de levensduur kunnen worden verkort, en moeten deze onderdelen wellicht binnen een jaar na ingebruiksname worden vervangen.
• Elk hellend gebruik meer dan de aanpassingshoek aangegeven in deze gebruiksaanwijzingen zou de levensduur van de hulponderdelen kunnen verkorten.

Voordat u de stroom aanzet, laat de projector voldoende afkoelen.

Na het uitzetten van de projector, het indrukken van de restart schakelaar of het onderbreken van de stroomtoevoer, laat dan de projector voldoende afkoelen.

Bediening bij een hoge temperatuur van de projector kan schade veroorzaken van een electrode of niet-verlichten van de lamp.

Vermijd sterke lichtstralen.

Zorg dat geen sterke lichtstralen (zoals direct zonlicht of het licht van een sterke lamp) op de afstandsbedieningssensors vallen want dan zal de afstandsbediening niet werken.

Vermijd hoogfrequentstoringen.

Bij hoogfrequentstoringen kan het beeld of geluid worden aangetast.

- Vermijd het gebruik van een hoogfrequentgenerator zoals een mobiele telefoon, zendontvanger e.d. in de buurt van de projector.

Betreffende de weergavekwaliteit.

De weergavekwaliteit van de projector (zoals de kleur, het contrast enz.) wordt eveneens bepaald door de eigenschappen van het scherm, want de projector maakt gebruik van een LCD-paneel. Het weergavebeeld kan verschillen van het beeld voortgebracht door een beeldbuis.

- Gebruik geen gepolariseerd scherm, want dit kan een rood beeld geven.

Schakel de apparatuur in de juiste volgorde in en uit.

Om storingen te voorkomen, moet u de projector en de andere apparatuur in de onderstaande volgorde in- en uitschakelen, tenzij anders aangegeven.

• Schakel eerst de projector in en dan de computer of videorecorder.
• Schakel de projector pas uit nadat u de computer of videorecorder hebt uitgeschakeld.

Zorg dat u uw ogen niet te zeer belast.

Het verdient aanbeveling regelmatig een rustpauze in te lassen.

Stel de geluidssterkte niet te hoog in om overlast voor anderen te voorkomen.

- Stel de geluidssterkte zodanig in dat er geen overlast voor anderen wordt veroorzaakt.

Aansluiten op een notebook-computer

Bij het aansluiten op een notebook-computer moet de externe RGB beelduitgang worden ingeschakeld (instelling voor CRT display of gelijktijdig LCD en CRT display).

Zie de gebruiksaanwijzing van de notebook-computer voor verdere informatie.

Lamp

WAARSCHUWING

HOOGSPANNING

HOGE TEMPERATUUR

HOGE DRUK

De projector maakt gebruik van een kwikhoudende glazen hogedruklamp. De lamp kan springen met een luide knal of doorbranden, indien hij wordt gestoten of bekrast, wordt vastgepakt als hij heet is of over zijn levensduur heen is. Houd er rekening mee dat elke lamp een andere levensduur heeft en sommige kunnen al kort, nadat u ze in gebruik heeft genomen, springen of doorbranden. Wanneer de lamp kapotspringt, is het bovendien mogelijk dat glasscherven in de lampbehuizing terechtkomen en dat kwikhoudend gas uit de ventilatieopeningen van de projector uittreedt.

Over het weggooien van een lamp • Dit produkt bevat een mercury lamp; hanteer deze niet als gewoon afval. Verwerk in overeenstemming met milieuwetten. Voor informatie over recycling van de lamp, ga naar www.lamprecycle.org (in de Verenigde Staten) Voor verwerking van dit product, neem contact op met uw locale overheidsinstantie of ga naar www.eiae.org (in de Verenigde Staten) of www.epsc.ca (in Canada) Voor meer informatie, kunt u contact opnemen uw Verkoopkantoor.

Haal de stekker uit het stopcontact.

- Mocht de lamp kapot springen (u hoort dan een luide knal), haal dan de stekker uit het stopcontact en zorg ervoor dat bij uw plaatselijke dealer een nieuwe lamp wordt besteld. Houd er rekening mee dat stukjes glas het binnenste van de projector kunnen beschadigen of verwondingen kunnen veroorzaken bij het vastpakken ervan. Probeer dus niet de projector te reinigen of de lamp zelf te vervangen.

- Mocht de lamp kapotgaan (u hoort dan een luide knal), ventileer dan grondig de ruimte en zorg ervoor dat u het gas, dat uit de ventilatieopeningen komt, niet inademt of in uw ogen of mond krijgt.

- Verzekert u zich er vóór vervanging van de lamp van dat de stroom uitgeschakeld is en dat de stroomkabel niet ingeplugd is. Wacht vervolgens 45 minuten om de lamp te laten afkoelen. Het vastpakken van een hete lamp kan verbrandingen veroorzaken en de lamp beschadigen.

- Open niet het klepje van de lamp, wanneer de projector is opgehangen aan het plafond. Dat is gevaarlijk. Wanneer de lamp gesprongen is, kunnen er glasscherven omlaag vallen, wanneer de klep wordt geopend. Bovendien is het werken op hoogte gevaarlijk. Vraag dus uw plaatselijke dealer om de lamp te vervangen, zelfs wanneer de lamp niet is gesprongen.

- Gebruik de projector niet, wanneer de afdekklep van de lamp niet geplaatst is. Let er bij het vervangen van de lamp op dat de schroeven stevig ingedraaid zijn. Losse schroeven kunnen leiden tot beschadigingen of persoonlijk letsel.

- Gebruik alleen lampen van het gespecificeerde type.

- Wanneer de lamp al kort na het eerste gebruik springt, is het mogelijk dat er elektrische problemen zijn, die niet met de lamp zelf te maken hebben. Mocht dit gebeuren, neem dan contact op met uw plaatselijke dealer of servicemedewerker.

- Wees voorzichtig: stoten of krassen zouden kunnen resulteren in het springen van de lamp tijdens gebruik.

- Gebruik van de lamp gedurende lange tijdsperioden, zou verdonkering kunnen veroorzaken, het niet oplichten of springen van de lamp. Als de beelden donker zijn, of als de kleurtoon slecht is, gelieve dan de lamp zo spoedig mogelijk te vervangen. Gebruik geen oude (gebruikte) lampen; dit kan kapotspringen veroorzaken.

Mededelingen over regelgevingen

Waarschuwing volgens de FCC-verklaring

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Het gebruik van het apparaat moet voldoen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storingen veroorzaken, en (2) dit apparaat moet alle ontvangen storingen opnemen, inclusief storingen die leiden tot ongewenste werking.

WAARSCHUWING : Deze apparatuur genereert en gebruikt energie op radiofrequenties en straalt deze uit. Indien zij niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies, kan zij schadelijke interferenties in radiocommunicaties veroorzaken. Er is echter geen garantie dat interferentie zich bij een bepaalde installatie niet zal voordoen. Indien deze apparatuur de radio- of televisieontvangst stoort – hetgeen kan worden bepaald door de apparatuur aan en uit te schakelen – dan wordt de gebruiker aangemoedigd om de interferentie met behulp van één of meerdere van de volgende maatregelen op te heffen:

• Heroriënteer of herplaats de ontvangstantenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact van een ander circuit dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of vraag een ervaren radio/TV technicus om hulp.

INSTRUCTIES VOOR GEBRUIKERS: In sommige gevallen moeten kabels met een kerndraad worden gebruikt. Gebruik de meegeleverde kabel of een kabel van een voorgeschreven type voor de aansluiting. Bij kabels met een kern aan slechts één van de uiteinden, moet de kernzijde aan de projector worden aangesloten.

Garantie en service

Raadpleeg, wanneer er een storing is opgetreden (anders dan door abnormaal gebruik, zoals is beschreven in de eerste paragraaf van het hoofdstuk WAARSCHUWING in deze handleiding) eerst de paragraaf 'Storingen Verhelpen' in de 'Gebruikershandleiding' en voer de daar voorgestelde handelingen uit.

Neem, als u hiermee het probleem niet kunt oplossen, contact op met uw leverancier of onderhoudsdienst. Deze zal u meer informatie verstrekken.

Inhoud

Over deze handleiding ..... 1

Inhoud 2

Inleiding 3

Projector kenmerken .... 3

Belangrijke veiligheidsinstructie (voor vervoer) . . . 3

De inhoud van de verpakking controleren . . . 4

De lens aanbrengen .... 4

Namen onderdelen ..... 5

Projector 5

Bedieningspaneel 6

Controlelampje 6

Achterpaneel 6

Afstandsbediening ....7

Instellen 8

Installatie-omgeving 8

Projectiestijl 8

Projectieafstand 9

Opstelling 10

Extra voorzieningen ter voorkoming

van diefstal 10

Uw apparaten aansluiten ..... 11

Aansluiten op een stopcontact .... 15

Afstandsbediening ..... 16

Batterijen plaatsen 16

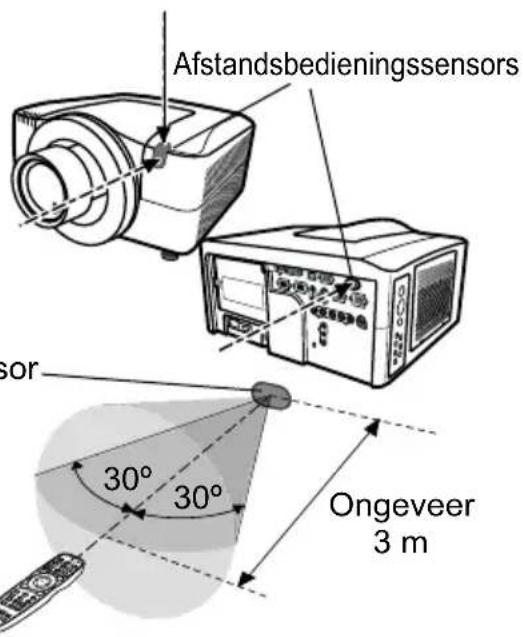

Overzenden van het signaal ..... 17

De frequentie van het afstandsbedieningssignaal wijzigen . . . 17

Gebruik van de AFSTANDSBED. ID functie...18

Een bedrade afstandsbediening gebruiken . . . 18

Laser-wijzer....18

Werkzaam 19

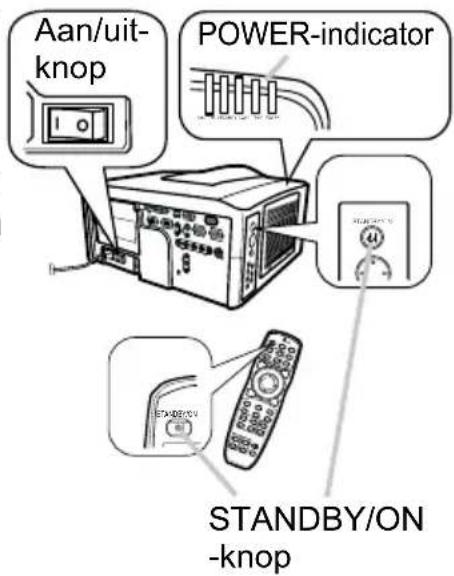

Inschakelen 19

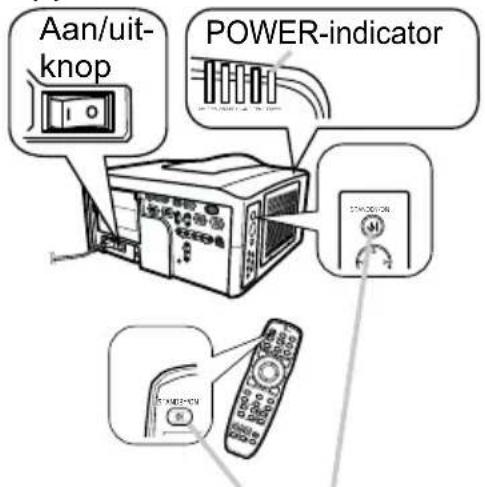

Uitschakelen 20

Gebruik van de verstelvoetjes ..... 20

Gebruik van de functies voor de lens . . . 21

Het beeld weergeven en wisselen . . . 22

Een hoogte-breedte verhouding selecteren . . . 23

Via de automatische aanpassingsfunctie . . . 23

De positie aanpassen ..... 24

De keystone-vervorming corrigeren . . . 24

Via de vergrootingsfunctie. . . . . . . 25

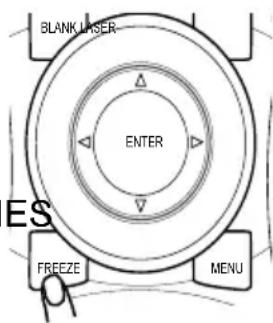

Het scherm tijdelijk bevriezen ..... 25

Het scherm tijdelijk leeg maken ... 26

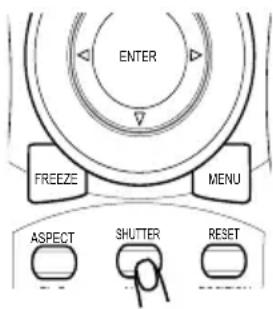

Het beeld tijdelijk sluiten ..... 26

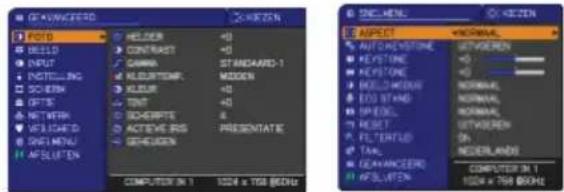

De manufunctie gebruiken ..... 28

[Non-Text]

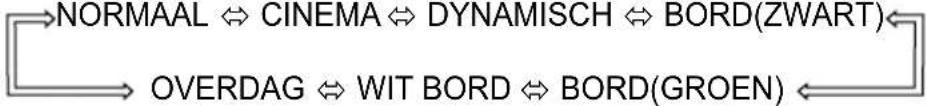

SNELMENU 29

ASPECT, AUTO KEYSTONE, KEystone, KEystone, BEELD MODUS, ECO STAND, SPIEGEL, RESET, FILTERTIJD, TAAL, GEAVANCEERD, AFSLUITEN

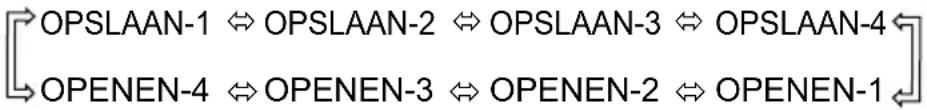

FOTO menu 31

HELDER, CONTRAST, GAMMA, KLEURTEMP., KLEUR, TINT, SCHERPTE, ACTIEVE IRIS, GEHEUGEN

BEELD menu 34

ASPECT, OVERSCAN, V POSIT, H POSIT, H FASE, H SIZE, AUTOM. AANPAS. UITVOEREN

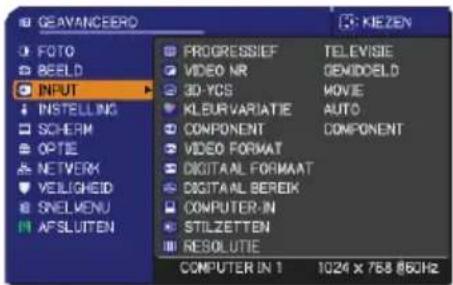

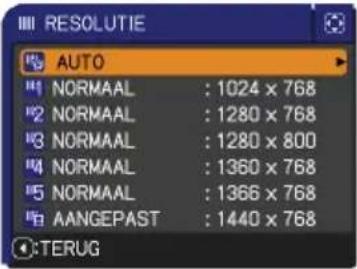

INPUT menu 36

PROGRESSIEF, VIDEO NR, 3D-YCS, KLEURVARIATIE, COMPONENT, VIDEO FORMAT, DIGITAAL FORMAAT, DIGITAAL BEREIK, COMPUTER-IN, STILZETTEN, RESOLUTIE

INSTELLING menu ..... 40

AUTO KEYSTONE, KEYSTONE, KEYSTONE, ECO STAND, SPIEGEL, MONITOR UITGANG

SCHERM menu 42

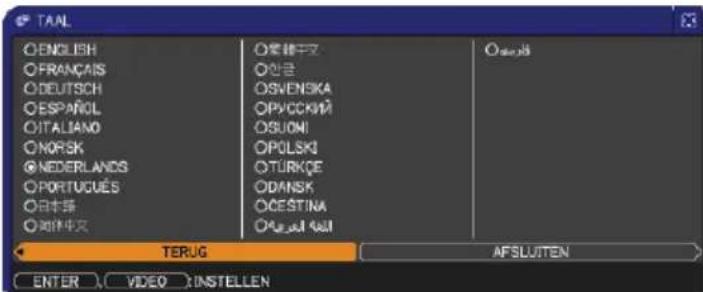

TAAL, POSITIE MENU, BLANK, OPSTARTEN, Mijn Scherm, Mjin Sch. Vast, MELDING, NAAM VAN BRON, PATROON, G.B.

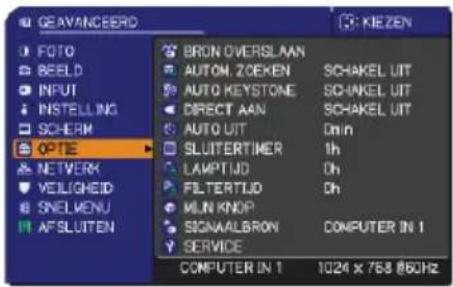

OPTIE menu 47

BRON OVERSLAAN, AUTOM. ZOEKEN, AUTO KEYSTONE, DIRECT AAN, AUTO UIT, SLUITERTIMER, LAMPTIJD, FILTERTIJD, MIJN KNOP, SIGNAALBRON, SERVICE

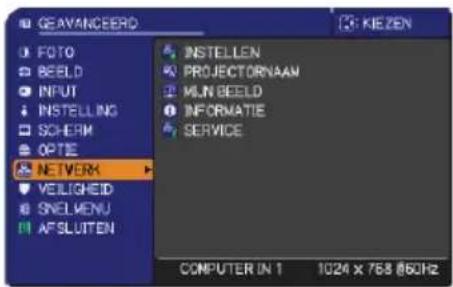

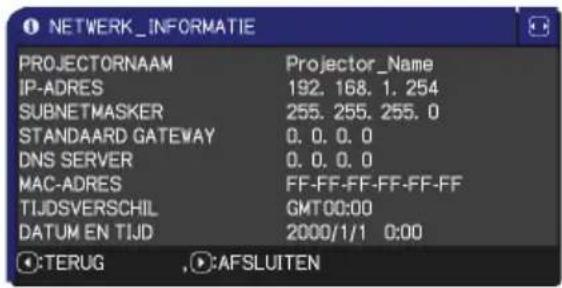

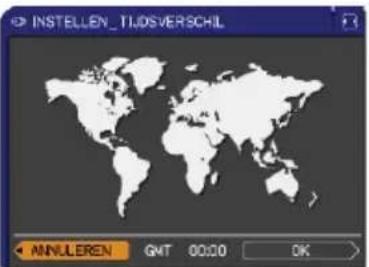

NETWERK menu ..... 56

INSTELLEN, PROJECTORNAAM, MIJN BEELD, INFORMATIE, SERVICE

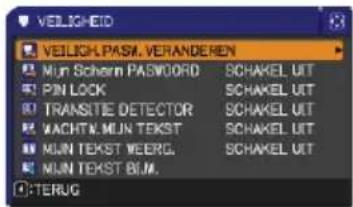

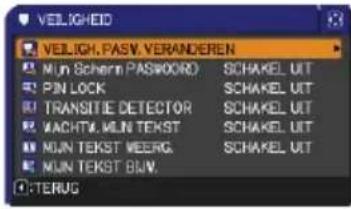

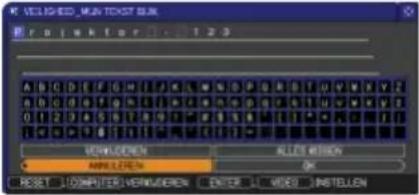

VEILIGHEID menu....61

VEILIGH. PASW. VERANDEREN, Mijn Scherm PASWOORD, PIN LOCK, TRANSITIE DETECTOR, WACHTW. MIJN TEKST, MIJN TEKST WEERG., MIJN TEKST BIJW.

Onderhoud. 67

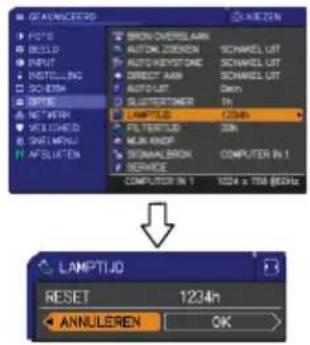

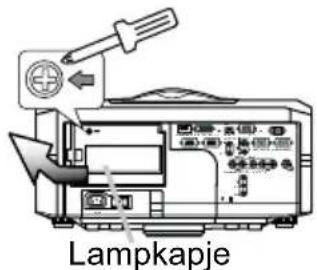

Lampunit 67
Filter 69
Interne klok batterij 70
Overige 70

Oplossingen vinden. . . . . . . . 71

Gerelateerde berichten .... 71 Over de controlelampjes .... 72 Fenomenen die gemakkelijk voor machinedefecten gehouden kunnen worden 74

Garantie en nadat-service....77

Specifi caties ..... 77

Inleiding

Projector kenmerken

Deze projector heeft een mogelijkheid om verschillende beeldsignalen op een scherm te projecteren. Deze projector vereist slechts een minimale ruimte voor installatie en geeft een groot geprojecteerd beeld zelfs van een korte afstand. De projector is bovendien voorzien van de volgende functies die het toestel nog bredre inzetbaar maken.

√ De HDMI aansluiting biedt ondersteuning voor diverse beeldapparatuur via een digitale interface voor helderder beelden op het scherm.
√ De superheldere lamp en het optische systeem van hoge kwaliteit zijn berekend op professioneel gebruik.
√ De los verkrijgbare extra lenzen en het superbrede bereik van de lensschuiffunctie bieden vele installatiemogelijkheden voor het product.
√ Met de lenssluiter kunt u uw bedieningshandelingen verbergen wat een fraaiere presentatie oplevert.
√ Uitgerust met vele I/O poorten voor ondersteuning van talrijke zakelijke toepassingen.
√ Het netwerk van de projector ondersteunt de PJLink™ norm.
√ PJLink™ is een uniforme norm voor de bediening en sturing van gegevensprojectors. iPJLink™ biedt centrale regeling van projectors vervaardigd door diverse fabrikanten door middel van een enkele bedieningseenheid. PJLink™ conforme apparatuur kan beheerd en bestuurd worden op elke tijd en elke plaats, ongeacht de fabrikant.

Voor de PJLink™ opdrachten wordt u verwezen naar de User's Manual (Technical)

Voor de specifi caties van PJLinR ^M kunt u de website van de Japan Business Machine en Information System Industries Association bezoeken.

URL: http://pjlink.jbmia.or.jp

√ Het unieke luchtfi Itersysteem met elektrische stofopvanger voorkomt dat stofdeeltjes die in de lucht zijn in de projector terechtkomen. Dit betekent dat er minder onderhoud vereist is.

Belangrijke veiligheidsinstructie (voor vervoer)

*Raadpleeg voor verdere informatie de 📄 Gebruiksaanwijzing (beknopt) of de

Veiligheidshandleiding.

⚠ WAARSCHUWING ▶ De projector moet door twee of meer personen worden gedragen. De personen dienen hun handen in de uitsparingen aan de onderkant van de projector te steken wanneer zij het apparaat dragen. ▶ Maak alle hulpstukken zoals het netsnoer en de aansluitkabels los van de projector wanneer u het apparaat gaat verplaatsen.

De inhoud van de verpakking controleren

Controleer nadat u het product hebt gekocht of de volgende onderdelen in de verpakking zijn. Neem contact op met uw dealer als er onderdelen ontbreken.

(1) Projector
(2) Lensadapter
(3) Inbussleutel (voor het monteren van de los verkrijgbare lenseenheid)
(4) Stroomkabel
(5) Computerkabel
(6) Afstandsbediening met twee batterijen
(7) Gebruikershandleidingen (een boekje, een CD)
(8) Veiligheidslabel

(1)

(2)

(4)

(3)

(6)(5)

N.B. • Bij dit product wordt geen lens geleverd. U kunt zelf een lens uitkiezen (77) die geschikt is voor uw gebruik van het apparaat. Vraag uw dealer voor verdere informatie en schaf één of meerdere lenzen voor het product aan.

- Het is mogelijk dat u bepaalde accessoires of montagehulp nodig hebt voor gebruik van het apparaat. Raadpleeg uw dealer voor verdere informatie.

⚠️ VOORZICHTIG ▶ Bewaar het originele verpakkingsmateriaal voor het geval dat het apparaat nogmaals moet worden vervoerd.

De lens aanbrengen

Vraag uw dealer om de lens op de projector te monteren. Laat het verwijderen en aanbrengen van de lens altijd aan het servicepersoneel van uw dealer over.

⚠ WAARSCHUWING ▶ Gebruik alleen de lens die door de fabrikant wordt voorgeschreven.

▶ U moet het verwijderen en aanbrengen van de lens altijd aan het servicepersoneel van uw dealer overlaten.
▶ Lees de handleiding van de lens en bewaar deze voor eventuele naslag.
▶ Wees voorzichtig dat u de lens niet laat vallen en stoot deze ook nergens tegen.
▶ Vervoer de projector niet met de lens eraan bevestigd

⚠️ VOORZICHTIG ▶ Bewaar het originele verpakkingsmateriaal voor de lens en gebruik dit wanneer de lens nogmaals moet worden verpakt.

OPMERKING ▶ Raak het lensoppervlak niet rechtstreeks aan.

▶ Bewaar de stofkap van de projector en gebruik deze wanneer er geen lens op de projector is aangebracht.

Namen onderdelen

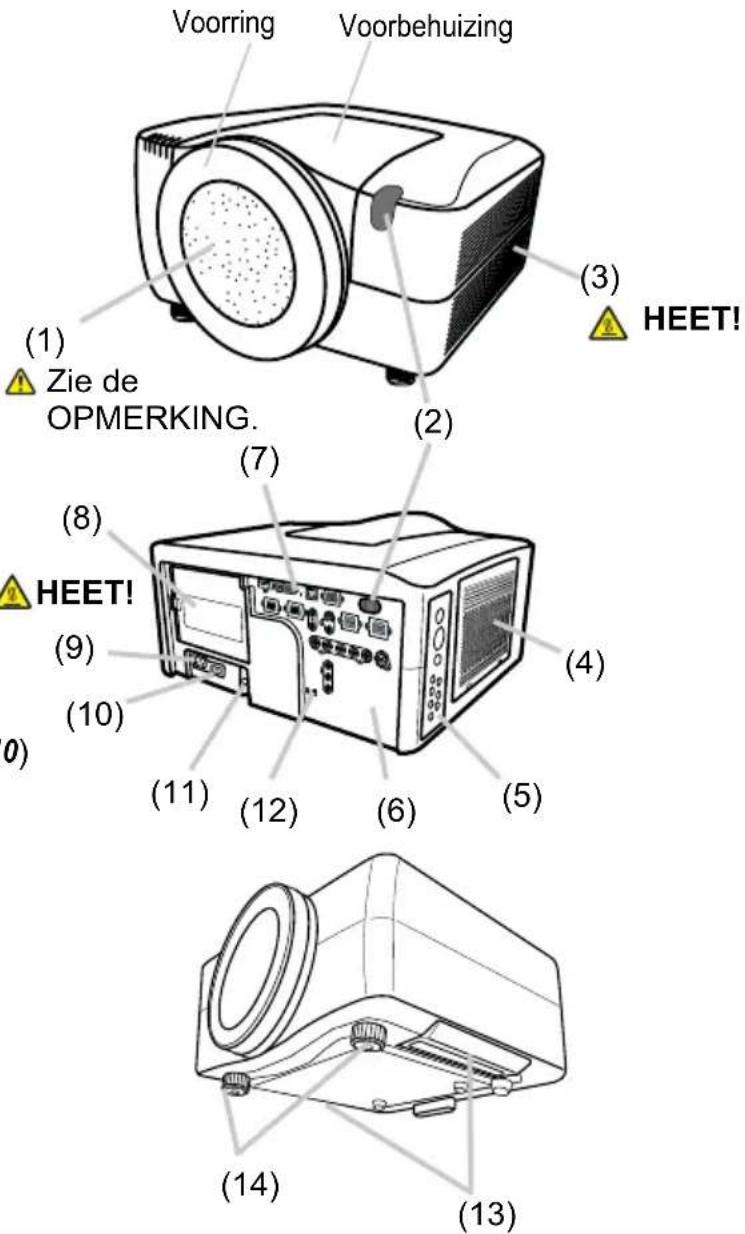

Projector

(1) Stofkap
(2) Afstandsbedieningssensors (x 2) (17)
(3) Luchtuitlaatopeningen
(4) Filterdeksel (69) Het fi Iter en de luchtinlaatopening zitten aan de binnenkant.
(5) Bedieningspaneel (6)
(6) Achterpaneel (6)
(7) Ontkoppelschakelaar (73)
(8) Lampbehuizing (67) De lampunit is aan de binnenkant.
(9) AC IN (netingang) (15)
(10) Stroomschakelaar (19,20)
(11) Beveiligingsbalk (10)
(12) Beveiligingsvergrendeling (☐)
(13) Uitsparing (x 2) (3)
(14) Verstelvoetjes (x 2) (20)

Voorring Voorbehuizing (1) (2) (3) HEET! Zie de OPMERKING. (7) (8) HEET! (9) (10) (11) (12) (4) (5) (6) (13) (14)

⚠ WAARSCHUWING ▶HEET! : Raak de lens niet aan rond de lampbehuizing en de ventilatieopeningen tijdens gebruik of net na gebruik, want het is te heet.

Kijk niet in de lens of de ventilatieopeningen terwijl de lamp aan is, want het felle licht is niet goed voor uw ogen.
▶ Houd de projector niet omhoog door de voorbehuizing of de voorring vast te pakken, want dan kan de projector vallen.
▶ Draai niet aan de verstelvoetjes zonder de projector vast te houden, want dan kan de projector kan vallen.

⚠️ VOORZICHTIG ▶ Behoud een normale ventilatie om te voorkomend dat de projector overhit raakt. De ventilatieopeningen a.u.b. niet bedekken, blokkeren of verstoppen. Plaats niets rond de ventilatie-inlaat, wat in de ventilatie kan steken of gezogen worden. Maak het luchtfi Iter regelmatig schoon.

OPMERKING ▶ Raak het lensoppervlak niet rechtstreeks aan.

▶ Bewaar de stofkap van de projector en gebruik deze wanneer er geen lens op de projector is aangebracht.

Bedieningspaneel

(1) STANDBY/ON knop (19,20)
(2) Cursorknopen (▲/▼/◄/►) (28)
(3)MENU knop ( 28)
(4)COMPUTER knop ( 22)
(5)VIDEO knop ( 22)
(6) DIGITAL knop ( 22)
(7)LENS SHIFT knop (21)
(8)ZOOM knop (21)
(9)FOCUS knop ( 21)
(10) SHUTTER knop (26)

Het controlelampje licht groen op wanneer het menu van de functie wordt getoond.

Het controlelampje knippert geel wanneer de lenssluiter dicht is.

(1) STANDBYON (2) MENU (3) (7) LENS SHIFT (4) ZOOM COMPUTER (8) VIDEO (5) (9) FOCUS (6) DIGITAL (10) SHUTTER geel

Het controlelampje van de groep waartoe de geselecteerde ingangspoort behoort licht groen op.

Controlelampje 72)

(1) POWER controlelampje
(2) TEMP controlelampje
(3)LAMP controlelampje
(4) SECURITY controlelampje
(5) SHUTTER controlelampje

Achterpaneel (10)

(1) HDMI poort
(2) DVI-D poort
(3) LAN poort
(4)MONITOR OUT poort
(5)CONTROL IN poort
(6)CONTROL OUT poort
(7) REMOTE CONTROL IN poort
(8) REMOTE CONTROL OUT poort
(9)S-VIDEO poort
(10) VIDEO 1 poort
(11) VIDEO 2 poort
(12) COMPUTER IN1 poort
(13) COMPUTER IN2 poort
(15) Component (Y, Cb/Pb, Cr/Pr) poorten

⚠️ VOORZICHTIG ▶ Gebruik de uitschakel-schakelaar alleen wanneer de projector niet uitgeschakeld is via de normale procedure, want deze schakelaar indrukken stopt de werking van de projector zonder afkoeling.

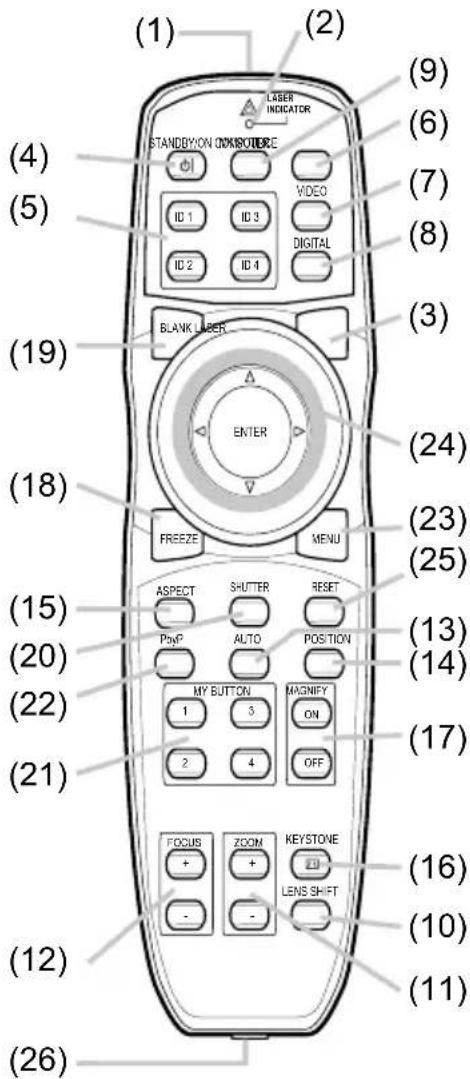

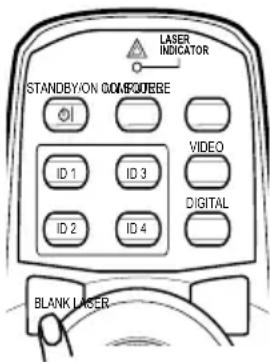

Afstandsbediening

Het is een balk-uitgang.

(2) LASER INDICATOR (18)

(3)LASER knop (18)

(4) STANDBY/ON knop (19,20)

(5)ID (1-4) knop (18)

(6)COMPUTER knop ( 22)

(7)VIDEO knop ( 22)

(8) DIGITAL knop (22)

(9)MY SOURCE knop ( 22)

(10) LENS SHIFT knop (☐ 21)

(11) ZOOM +/- knop (21)

(12) FOCUS +/- knop (21)

(13) AUTO knop (23)

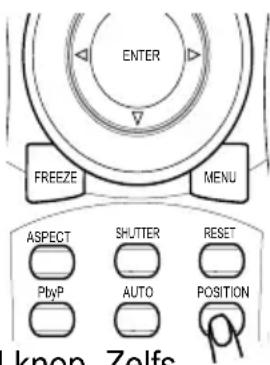

(14) POSITION knop (24)

(15) ASPECT knop (23)

(16) KEYSTONE knop (24)

(17) MAGNIFY ON/OFF knop (25)

(18) FREEZE knop (25)

(19) BLANK knop (26)

(20) SHUTTER knop ( 26)

(21) MY BUTTON (1-4) knop (49)

(24) ENTER knop: druk op het midden.

Cursorknop: druk op het punt ▲/▼/◄/► (28).

(25) RESET knop (☐ 28)

(26) Bedrade afstandsbedieningpoort (18)

(27) Batterijklep (16)

(28) Batterijbehuizing (16)

(29) Frequentieschakelaar (17)

(1) (2) (9) (6) (7) (8) (3) (4) (5) ID 1 ID 3 VIDEO ID 2 ID 4 (19) BLANK LIPER ENTER (24) (18) FREEZE MENU (23) (25) (15) ASPECT SHUTTER RESET (13) (20) PayP AUTO POSITION (14) (22) MY BUTTON MAGNIFY ON (17) (21) 2 4 OFF (12) FOCUS ZOOM KEYSTONE (16) (10) (11) - - - LENS SHIFT (12)

(27) (28) (29) Achterkant van afstandsbediening. traaluitgang en richt de teren terwijl u de LASER goed voor de ogen. laserstraal kans g kan veroorzaken. het scherm te richten.

⚠ WAARSCHUWING ▶ Kijk niet in de straaluitgang en richt de straalpunt niet op mensen of huisdieren terwijl u de LASER knop indrukt, want de straal is niet goed voor de ogen.

⚠️ VOORZICHTIG ▶ Merk op dat de laserstraal kans blootstelling aan gevaarlijke straling kan veroorzaken. Gebruk de laserwijzer alleen om op het scherm te richten.

Instellen

Lees eerst dit hoofdstuk zorgvuldig door. Zet daarna de projector op de gewenste plaats.

Installatie-omgeving

Dit product moet op een stabiele en koele plaats worden gezet, met voldoende ventilatie. Controleer of de installatie-omgeving aan de onderstaande voorwaarden voldoet.

⚠ WAARSCHUWING ▶ Plaats of monteer het product niet op een onstabiele, schuine of trillende ondergrond.
Zet het product niet in de buurt van water – bijv. in de buurt van een badkuip, wastafel, gootsteen of wasbak; in een natte kelder, in de buurt van een zwembad, op het strand of op andere plaatsen buitenshuis.
⚠️ VOORZICHTIG ▶ Zet het product niet in een stoffi ge, rokerige of vochtige omgeving – bijv. in een gang, een ruimte waar gerookt wordt, in een keuken of buitenshuis.
Zet het product niet in de buurt van een hittebron – bijv. een verwarmingsradiator, kachel of ander apparaat (waaronder een versterker) dat hitte afgeeft.
Zet het product niet op een plaats blootgesteld aan magnetische velden.
OPMERKING ▶ Zet het product niet op een plaats waar dit radio-interferentie kan veroorzaken.
- Zet de projector niet op een plaats waar er sterk licht op de sensors voor de afstandsbediening valt.

Projectiestijl

Kies de projectiestijl die past bij uw gebruik, zoals in de onderstaande afbeelding is aangegeven. (2) Plafondmontage

(2) Plafondmontage (de projector hangt aan het plafond) (1) Standaard projectiestijl (de projector staat op een tafel)

N.B. • Wanneer de projector op een speciale manier wordt gemonteerd, zoals aan het plafond, hebt u het voorgeschreven montagemateriaal (77) en mogelijk professionele hulp nodig. Raadpleeg uw dealer voor verdere informatie over de installatie van de projector.

⚠ WAARSCHUWING ▶ Raadpleeg vooraf uw dealer voor bijzonderheden over de installatie.
- Gebruik alleen het montagemateriaal dat door de fabrikant wordt voorgeschreven. Laat de installatie van de projector met het montagemateriaal over aan deskundig onderhoudspersoneel.

Projectieafstand

Zie de onderstaande abeelding voor de opstelling van de projector en het scherm. De waarden in de onderstaande tabel zijn berekend voor het CP-X10000 model met de standaardlens SD-804. Raadpleeg de handleiding van uw lens indien u een andere lens hebt. De waarden verschillen voor elke combinatie van projector en lens.

* De waarden die in de tabel staan, zijn gebaseerd op een volledige beeldgrootte: 1024 × 768

(a) De schermgrootte (diagonaal)
(b) Projectie afstand (±10%)
(c) Schermhoogte (±10%), als de verticale lens-shift is ingesteld op volledig naar boven.

(a)

(b) (c) omhoog (c) omlaag Bovenkant van projector Onderkant van projector (installatiekant)

(a)Schemafmeting[inch (m)]	4 : 3 scherm				16 : 9 scherm
	(b) Projectieafstand[m[m (inch)]		(c) Schermhoogte[cm (inch)]		(b) Projectieafstand[m (inch)]		(c) Schermhoogte[cm (inch)]
	min. max. omlaag omhoog min. max. om				aag omhoog
40 (1,0) 1,	7 (66) 2,3 (89)		-23 (-9) 84	(33)	1,3 (53) 1,8 (72)		-33 (-13) 83 (33)
60 (1,5) 2,	6 (103) 3,5	(136) -34 (-1)	3) 125 (49)	2,1 (83) 2,8	(110) -49 (-1)	124 (49)
70 (1,8) 3,	1 (121) 4,0	(159) -40 (-1)	6) 146 (58)	2,5 (98) 3,3	(129) -58 (-2)	145 (57)
80 (2,0)	3,5 (139)	4,6 (183)	-45 (-18)	167 (66)	2,9 (112)	3,8 (148)	-66 (-26)	165 (65)
90 (2,3) 4,	0 (157) 5,2	(206) -51 (-2)	0) 188 (74)	3,2 (127) 4,	3 (168) -74 (-29)	186 (73)
100 (2,5) 4	4 (175) 5,8	(230) -56 (-2)	209 (82)	3,6 (142) 4	7 (187) -82 (-32)	207 (81)
120 (3,0)	5,4 (211)	7,0 (277)	-68 (-27)	251 (99)	4,4 (172)	5,7 (225)	-99 (-39)	248 (98)
150 (3,8)	6,7 (266)	8,8 (347)	-85 (-33)	313 (123)	5,5 (216)	7,2 (283)	-123 (-49)	310 (122)
200 (5,1)	9,0 (356)	11,8 (464)	-113 (-44)	418 (164)	7,4 (290)	9,6 (379)	-164 (-65)	414 (163)
250 (6,4)	11,3 (447)	14,8 (582)	-141 (-56)	522 (206)	9,2 (364)	12,0 (474)	-206 (-81)	517 (204)
300 (7,6)	13,6 (537)	17,8 (699)	-169 (-67)	627 (247)	11,1 (438)	14,5 (570)	-247 (-97)	620 (244)
350 (8,9)	15,9 (628)	20,7 (816)	-198 (-78)	731 (288)	13,0 (512)	16,9 (666)	-288 (-113)	724 (285)
400 (10,2)	18,2 (718)	23,7 (934)	-226 (-89)	835 (329)	14,9 (586)	19,4 (762)	-329 (-130)	827 (326)
500 (12,7)	22,8 (899)	29,7 (1168)	-282 (-111)	1044 (411)	18,6 (734)	24,2 (954)	-411 (-162)	1034 (407)
600 (15,2)	27,4 (1081)	35,6 (1403)	-339 (-133)	1253 (493)	22,4 (882)	29,1 (1145)	-493 (-194)	1241 (488)
700 (17,8)	32,0 (1262)	41,6 (1638)	-395 (-156)	1462 (576)	26,2 (1030)	34,0 (1337)	-576 (-227)	1447 (570)

OPMERKING ▶ Gebruik geen polarisatiescherm want dit kan een rood beeld veroorzaken.

Opstelling

Neem de volgende punten in acht en plaats de projector overeenkomstig de informatie in de voorgaande gedeelte over "Projectieafstand" (9).

⚠ WAARSCHUWING ▶ Houd de projector uit de buurt van materialen die snel in brand vliegen.
▶ Blokkeer de openingen in de projector niet en dek deze ook niet af. Houd voldoende ruimte vrij rondom de projector.
- Zet de projector niet op een zachte ondergrond, zoals een kussen, dik tapijt of bed.
- Houd lichte voorwerpen zoals papier uit de buurt van de projector, want deze kunnen tegen de inlaatopeningen plakken.
Zet de projector niet op een onstabiele ondergrond, zoals een karretje.
▶ Plaats de projector zodanig dat er niets in het inwendige van de projector terechtkomt.
- Houd kleine voorwerpen zoals paperclips uit de buurt van de projector, want deze kunnen in het inwendige terechtkomen.
- Houd vloeistoffen uit de buurt van de projector om te voorkomen dat deze per ongeluk in het inwendige terechtkomen.

⚠️VOORZICHTIG ▶Houd de projector uit de buurt van materialen die hitte geleiden, zoals metaal.

- Gebruik de projector niet op een metalen tafel.

▶Houd de projector uit de buurt van materialen die zwak worden bij verhitting, zoals sommige soorten plastic.

OPMERKING ▶ Plaats de projector zodanig dat er niets tussen het projectielicht en het scherm is.

▶ Stel de afstandsbedieningssensor niet rechtstreeks aan een sterke lichtbron bloot.

Extra voorzieningen ter voorkoming van diefstal

Deze projector bezit de beveiligingsbalk voor een commerciële anti-diefstal ketting of kabel tot maximaal 10 mm in doorsnede, en bovendien de beveiligingssleuf voor het Kensington slot.

Voor details, zie de handleiding van het beveiligingsgereedschap.

N.B. • Deze zijn niet geleverd als uitgebreide middelen tegen diefstal, maar als aanvullende maatregelen.

⚠ WAARSCHUWING ▶ Gebruik de beveiligingssleuf niet om vallen te voorkomen, want deze is hier niet voor ontworpen.

⚠️VOORZICHTIG ▶Plaats de anti-diefstal ketting of kabel niet dichtbij de uitlaatopeningen van de projector, aangezien de door het uitlaatgas verhitte ketting of kabel een verbranding kan veroorzaken.

Beveiligingsbalk

Antidiefstal-ketting of draad

Uw apparaten aansluiten

Voordat u de projector op uw apparaten aansluit, dient u de handleidingen van de apparaten te lezen om te controleren of deze geschikt zijn voor aansluiting op de projector en om te weten te komen wat u voor de verbinding nodig hebt.

Neem contact op met uw dealer wanneer het vereiste accessoire niet bij het product is geleverd of als het accessoire beschadigd is. Het is mogelijk dat er aan bepaalde normen moet worden voldaan.

Controleer of de projector en alle andere apparaten zijn uitgeschakeld en maak dan de verbinding overeenkomstig de volgende instructies. Zie de afbeeldingen op de hierna volgende pagina's.

N.B. • Voor dit product kan de los verkrijgbare kabelafdekking worden aangeschaft. Neem contact op met uw dealer om deze te bestellen (77).

⚠ WAARSCHUWING ▶ Gebruik alleen de accessoires die door de fabrikant worden voorgeschreven of aanbevolen. Breng geen wijzigingen in de projector of de accessoires aan.
▶ Verbind de projector niet met apparaten, en verbreek de verbinding van de projector met de apparaten niet, terwijl ze zijn aangesloten op een stopcontact, behalve in de gevallen aangegeven in de handleidingen van de apparaten.
⚠️ VOORZICHTIG ▶ Sommige aansluitkabels hebben een voorgeschreven lengte, of een ferrietkern aan het uiteinde dat op de projector wordt aangesloten, in verband met de bepalingen betreffende elektromagnetische interferentie. Wanneer er op een van de uiteinde van een kabel een ferrietkern is bevestigd, moet u dat uiteinde van de kabel op de projector aansluiten.
▶ Wees voorzichtig niet een connector in een verkeerde poort te steken of verkeerd om aan te sluiten.
▶ Wees voorzichtig dat u de kabels niet beschadigt. Leg de kabels zo dat er niet over gelopen wordt of dat de kabels klemgedrukt worden.
OPMERKING ▶ Schakel altijd eerst de projector in en daarna het andere apparaat, behalve wanneer in de handleidingen een andere volgorde wordt voorgeschreven.

(vervolgd op volgende pagina)

Uw apparaten aansluiten (vervolgd)

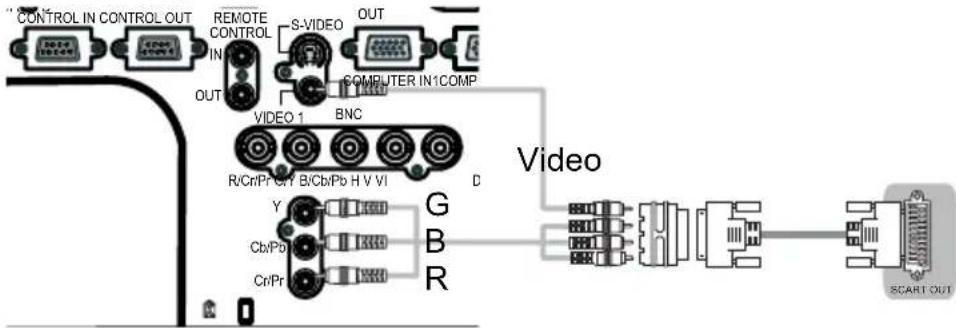

Aansluiten van een videorecorder en DVD-speler

Aansluiten van een computer

(vervolgd op volgende pagina)

Uw apparaten aansluiten (vervolgd)

Aansluiten van een andere projector of een beeldscherm

Uw apparaten aansluiten (vervolgd)

N.B. • Lees de handleidingen voor apparaten voordat u ze op de projector aansluit en vergewist u zich ervan dat alle apparaten geschikt zijn om op dit product aangesloten te worden. Voordat u op een PC aansluit, controleert u het signaalniveau, de signaaltiming en de resolutie.

• Zorg dat u met de beheerder van het network overleg pleegt. De LAN poort niet aansluiten op enig ander netwerk wat mogelijk hoge spanning draagt.
• Sommige signalen hebben mogelijk een adapter nodig voor invoer in deze projector.
• Sommige PC's hebben meerder schermafbeeldingmodellen die mischien signalen bevatten die niet door deze projector ondersteund worden.
• Hoewel de projector signalen kan weergeven met een resolutie tot UXGA (1600x1200), wordt het signaal omgezet naar de resoluten van het projectorpaneel voordat het wordt weergegeven. De best weergaveprestatie wordt bereikt wanneer de resoluties van de invoersignalen en die van het projectorpaneel identiek zijn.
• Bij het aansluiten dient u zich ervan te vergewissen dat de vorm van de kabelaansluiting in de aansluitingspoort past. En draai de schroeven strak op de aansluitingen met de schroeven.
• Wanneer u een laptop PC op de projector aansluit, vergewist u zich er dan van dat u de PC's externe RGB uitvoer activeert. (Stel de laptop PC op CRT weergave in of op gelijktijdig LCD en CRT weergave.) Voor details over hoe dit wordt gedaan, raadpleegt u a.u.b de instructiehandleiding van de corresponderende laptop PC.
• Wanneer de beeldresolutie wordt veranderd op een computer die afhankelijk is van invoer, kan de automatische aanpassingsfunctie enige tijd nodig hebben wordt mogelijk niet voltooid. In dit geval ziet u misschien niet het aankruisvakje om "Yes/No" te selecteren voor de nieuw resolutie in Windows. Vervolgens zal de resolutie terugkeren naar het origineel. Het is mogelijk aanbevolen om andere CRT of LCD monitors te gebruiken om de resolutie te veranderen.
• In sommige gevallen geeft deze projector mogelijk niet het juiste of enig weergave of beeld weer op het scherm. Bijvoorbeeld, automatische aanpassing functioneert mogelijk niet meer correct met sommige invoersignalen. Een invoersignaal van samengestelde sync of sync op G kan deze projector verwarren, de projector geeft dan mogelijk geen juist beeld weer.
• De HDMI en DVI-D poorten van dit model zijn compatibel met HDCP (High-bandwidth Digital Content Protection) en zijn dus in staat een videosignaal weer te geven uit HDCP geschikte DVD-spelers en dergelijke.

Over Plug-and-Play capaciteit

Plug-and-Play is een system bestaande uit; een Computer, het bedieningssysteem en de perifere apparatuur (o.a. weergaveapparaten). Deze projector is VESA DDC 2B verenigbaar. Plug-and-Play kan worden gebruikt door deze projector aan te sluiten op een computer die VESA DDC (display data channel) verenigbaar is.

- Benut deze functie door een RGB kabel aan te sluiten op een COMPUTER IN1 poort (DDC 2B verenigbaar). Plug-and-Play werkt mogelijk niet correct wanneer enig ander type aansluiting wordt getracht.

- Maakt u a.u.b. gebruik van de standaard drivers in uw computer, want deze projector is een Plug-and-Play monitor.

N.B. voor HDMI

- De HDMI ondersteunt de volgende signalen.

• Video signaal : 480i@60, 480p@60, 576i@50, 576p@50, 720p@50/60, 1080i@50/60, 1080p@50/60
• PC signalen : Zie de Gebruikershandleiding (uitgebreid) Technisch

- Deze projector kan aangesloten worden op andere apparatuur die een HDMI of DVI aansluitmogelijkeheid heft, maar met sommige apparatuur werkte de projector mogelijk niet goed, bijvoorbeeld geen video.

• Vergewist u zich ervan een HDMI kabel met HDMI logo te gebruiken.
• Wanneer de projector is aangesloten op een apparaat met een DVI connector, gebruikt u een DVI tot HDMI kabel om aan te sluiten op de HDMI ingang.

Aansluiten op een stopcontact

Verbind de netingang van de projector met een geschikt stopcontact en neem hierbij de onderstaande waarschuwingen in acht. Hierna wordt de aansluiting in stappen beschreven.

1. Controleer of de netschakelaar van de projector in de uit-stand staat (gemarkeerd met "O".)
2. Steek de contrastekker van het netsnoer in de AC IN (netingang) van de projector.
3. Steek het andere uiteinde van het stroomsnoer in een stopcontact.

Contrastekker van het netsnoer AC IN Aan/uit-knop

⚠ WAARSCHUWING ▶ Sluit de projector niet op een stopcontact aan wanneer er geen lens op de projector is aangebracht.

- Gebruik deze projector alleen op de netspanning die is aangegeven op het specificatieplaatje van de projector.

▶ Maak gebruik van een stopcontact dat zich dichtbij de projector bevindt en makkelijk toegankelijk is.

▶ Overbelast het stopcontact niet, want dit kan resulteren in brand of een elektrische schok.

- Gebruik alleen het netsnoer dat bij dit product wordt geleverd en dat speciaal voor dit product is gemaakt. Neem contact op met uw dealer wanneer er geen geschikt netsnoer is bijgeleverd.

▶ Gebruik geen beschadigd netsnoer. Als het netsnoer is beschadigd, moet u bij uw dealer een nieuw netsnoer van hetzelfde type kopen.

▶ Pak het stroomsnoer niet op met natte handen.

▶ Probeer het netsnoer niet te repareren of er wijzigingen in aan te brengen.

▶ Wees voorzichtig dat u het netsnoer niet beschadigt. Leg het netsnoer zodanig dat er niet over gelopen wordt en dat het niet klemgedrukt wordt door voorwerpen die er bovenop of tegenaan staan.

▶ Sluit het stroomsnoer goed aan, opdat er geen losse verbinding is. Gebruik geen los of onbetrouwbaar stopcontact.

Afstandsbediening

Batterijen plaatsen

Er moeten twee batterijen van het volgende type in de afstandsbediening worden geplaatst.

HITACHI MAXELL, onderdeelnummer LR6 of R6P.

De batterijen die bij het product worden geleverd zijn geschikt voor deze afstandsbediening.

Hierna wordt het plaatsen van de batterijen in stappen beschreven.

1. Verwijder het batterijklepje op de achterkant van de afstandsbediening. Druk lichtjes tegen het knopje van het batterijdeksel terwijl u het deksel omhoogtrekt.

2. Plaats de batterijen in de batterijhouder volgens de polariteitsmarkeringen "+" en "-" binnenin de houder.

3. Doe het batterijklepje er weer op zoals tevoren.

N.B. • Wanneer de afstandsbediening niet goed werkt, is het mogelijk dat de batterijen leeg zijn.

⚠ WAARSCHUWING ▶ Wees voorzichtig dat u niet op de LASER knop drukt bij het plaatsen van de batterijen. Het onbedoeld uitsturen van een laserstraal kan gevaarlijk zijn. Zie het gedeelte over "Laser-wijzer" (18).

▶ Wees voorzichtig met de batterijen, want bij verkeerd gebruik kan een batterij ontploffen, barsten of lekken wat kan resulteren in brand, letsel of milieuvervuiling.

- Gebruik alleen de voorgeschreven batterijen. Gebruik geen batterij van een ander type.

- Bij het vervangen van de batterijen moeten altijd beide batterijen door nieuwe batterijen van hetzelfde type worden vervangen. Gebruik niet een nieuwe batterij samen met een gebruikte batterij.

- Gebruik geen batterij die beschadigd is, zoals een batterij met krassen, deukjes of roest, of een lekkende batterij.

- Controleer of de plus- en minpolen op de juiste manier worden opgesteld wanneer u een batterij laadt.

- Voer geen werk uit op een batterij, bijvoorbeeld herladen of solderen.

- Houd de batterijen niet in de afstandsbediening geplaatst wanneer de afstandsbediening niet voor lange tijd gebruikt wordt.

- Bewaar batterijen op een donkere, koele en droge plaats. Stel batterijen nooit bloot aan vuur of water.

- Bewaar een batterij uit de buurt van kinderen en huisdieren.

- Als een batterij gelekt heeft, veeg de lekkage goed weg met een afvaldoekje. Als de lekkage aan uw lichaam kleeft, spoel onmiddellijk goed met water. Als een batterij in de batterijhouder heeft gelekt, vervang de batterijen na de lekkage weggeveegd te hebben.

- Houd u aan de plaatselijke wetten wat betreft het weggooien van batterijen.

Overzenden van het signaal

De afstandsbediening werkt met de bijbehorende sensors op de projector door middel van infraroodlicht (klasse 1 LED). De sensor reageert op het signaal van de afstandsbediening binnen een bereik van 60 graden (naar rechts en links) en tot 3 meter afstand vanaf de sensor.

Afstandsbedieningssensors 30° 30° Ongeveer 3 m

Afstandsbedieningssensor

N.B. • U kunt één of twee sensors van de drie sensors uitschakelen met behulp van het onderdeel AFSTAND. ONTVANGER van het SERVICE menu in het OPTIE menu. • Wanneer u twee of meer projectors van dit type gelijktijdig en op dezelfde plaats wilt gebruiken, kunt u de AFSTANDSBED. ID functie gebruiken. Met de knoppen ID 1, ID 2, ID 3 en ID 4 op de afstandsbediening kunt u dan de projector kiezen met hetzelfde ID-nummer ingesteld via het onderdeel AFSTANDSBED. ID van het SERVICE menu in het OPTIE menu.

OPMERKING ▶ Stel de afstandsbedieningssensor niet rechtstreeks aan een sterke lichtbron bloot. ▶ Plaats niets tussen de afstandsbediening en de sensor op de projector, want hierdoor kunnen de afstandsbedieningssignalen worden geblokkeerd.

De frequentie van het afstandsbedieningssignaal wijzigen

De hulpafstandsbediening heeft een keuze tussen modus 1 of modus 2, in de frequentie van het signaal. Wanneer de afstandsbediening niet behoorlijk functioneert, probeer dan de signaalfrequentie te wijzingen.

Onthoud a.u.b. dat de "AFSTAND. FREQUENTIE" in SERVICE onderdeel van OPTIE menu

(vain)de te bedienen projector ingesteld behoort te worden in dezelfde modus als de afstandsbediening.

Om de modus van de afstandsbediening in te stellen, schuift u knop van de frequentieschakelaar onder de batterijklep in de positie die wordt aangegeven door de keuze voor modusnummer.

Aan de binnenkant van de batterijklep Frequentieschakelaar 2 1 Achterkant van de afstandsbediening

Gebruik van de AFSTANDSBED. ID functie

Deze functie wordt gebruikt om op te geven welke projector door de afstandsbediening wordt bediend. De functie komt van pas wanneer u meerdere projectors van hetzelfde type tegelijk gebruikt.

1. Stel het ID-nummer van de projector vooraf in zoals beschreven in het onderdeel "AFSTANDSBED. ID" (52
2. Druk op een ID knop op de afstandsbediening. De geselecteerde ID knop zal 3 seconden oplichten.

ID 1 ID 3 VIDEO ID 2 ID 4 DIGITAL

N.B. • Telkens wanneer u op een knop drukt (behalve een ID knop), zal de ID knop van het geselecteerde ID-nummer oplichten.
- Om de huidige ID van de projector te weten te komen, drukt u een willekeurige ID knop gedurende 3 seconden in. Het nummer wordt op elk scherm getoond, ongeacht de ingestelde ID van de projector.

Een bedrade afstandsbediening gebruiken

De hulpafstandsbediening werkt als een bedrade afstandsbediening, wanneer de bekabelde bedieningspoort aan de onderkant van de afstandsbediening aansluit met de REMOTE CONTROL poort aan de achterkant van de projector, via een audio-kabel met 3.5 diameter stereo mini-plugs.

Wanneer de afstandsbediening moeilijk te bereiken is, zeker naar de projector in de omgeving, is de functie effectief.

N.B. • Om de afstandsbedieninging aan te sluiten op de projector, gebruikt u een audiokabel met 3.5 diameter stereo miniplugs.

Laser-wijzer

Wanneer u op de LASER knop drukt, stuurt de afstandsbediening een laserstraal uit en licht de LASER INDICATOR.op. Gebruik de laserstraal als aanwijzer op het scherm.

⚠ WAARSCHUWING ▶ Gebruik de laserstraal van de afstandsbediening uitsluitend als aanwijzer op het scherm. Richt de laserstraal alleen naar het scherm.

• Richt de laserstraal nooit naar de ogen van een persoon want dit kan resulteren in oogletsel.
• Richt de laserstraal niet op iets anders dan het scherm.

Werkzaam

Inschakelen

Hierna wordt het inschakelen van de projector in stappen beschreven. Voor andere apparaten volgt u de aanwijzingen in de bijgeleverde handleidingen.

1. Zorg ervoor dat het netsnoer goed is aangesloten op de projector en het stopcontact.

2. Druk op de kant met het opschrift "I" op de netschakelaar.

De POWER-indicator gaat oranje oplichten. Wacht totdat de knoppen gereed zijn voor gebruik. Dit kan een paar seconden duren.

1. Druk op de STANDBY/ON-knop (op de projector of de afstandsbediening).

De projectie-lamp zal oplichten en de POWER-indicator zal in groen beginnen te knipperen. Als de stroom volledig aan is, stopt de indicator met knipperen en blijft hij groen branden.

Aan/uit-knop POWER-indicator STANDBY/ON-knop

Om het beeld weer te geven, selecteert u een een invoersignaal volgens de sectie "Het beeld weergeven en wisselen" (22).

N.B. • Wanneer het onderdeel DIRECT AAN van het OPTIE menu op SCHAKEL IN staat en de projector uitgeschakeld wordt met de netschakelaar zonder dat de STANDBY/ON-knop wordt gebruikt, kunt u de projector weer automatisch inschakelen met de netschakelaar.

⚠ WAARSCHUWING ▶ Kijk niet in de lens en de openingen van de projector wanneer de lamp brandt.

Kom niet te dicht bij de lampbehuizing en de ventilatieopeningen wanneer de projectielamp brandt.

OPMERKING ▶ Schakel altijd eerst de projector in en daarna het andere apparaat, behalve wanneer in de handleidingen een andere volgorde wordt voorgeschreven.

Uitschakelen

Hierna wordt het uitschakelen van de projector in stappen beschreven.

1. Druk op de STANDBY/ON-knop van de projector of de afstandsbediening. Het bericht "Stroom uitschakelen?" verschijnt ongeveer 5 seconden op het beeldscherm.
2. Druk nog een keer op de STANDBY/ON-knop terwijl het bericht wordt getoond. De projectorlamp dooft en het POWER-indicator begint oranje te knipperen. Als de lamp volledig is afgekoeld, stopt de POWER-indicator met knipperen en blijft oranje branden.
3. Controleer of de POWER indicator continu oranje oplicht en druk dan op de kant van de netschakelaar gemarkeerd met "O". De POWER indicator gaat uit.

Aan/uit-knop POWER-indicator

STANDBY/ON -knop

Voor andere apparaten volgt u de aanwijzingen in de bijgeleverde handleidingen.

N.B. • Gebruik de ontkoppelschakelaar alleen wanneer de projector niet via de normale procedure kan worden uitgeschakeld.

⚠ WAARSCHUWING ▶ Kom niet te dicht bij de lampbehuizing en de ventilatieopeningen wanneer de projectielamp brandt en ook meteen nadat de lamp is uitgezet, want deze onderdelen kunnen heet zijn en brandwonden veroorzaken.

OPMERKING ▶ Schakel ook eerst het andere apparaat uit en daarna de projector, behalve wanneer in de handleidingen een andere volgorde wordt voorgeschreven.

Gebruik van de verstelvoetjes

Door de verstelvoetjes langer of korter te maken kunt u de projectiepositie en de projectiehoek veranderen.

Draai aan de verstelvoetjes om de hoogte te veranderen.

5° max. 30 mm

⚠ WAARSCHUWING ▶ Maak de verstelvoetjes niet langer dan 30 mm. Wanneer de voetjes langer worden gemaakt, kunnen deze losraken waardoor de projector valt, met letsel of beschadiging van de projector tot gevolg.
⚠️ VOORZICHTIG ▶ Zet de projector niet schuiner dan 5 graden. Als de projector te schuin staat, kan dit resulteren in een defect en een kortere levensduur van de projector.

Gebruik van de functies voor de lens

ZOOM / FOCUS

Druk op de ZOOM / FOCUS knop. Het ZOOM / FOCUS dialoogvenster verschijnt. Stel de zoom/focus met de ◀/▶ knop in terwijl het dialoogvenster wordt weergegeven. Druk op de ▼ knop om "AFSLUITEN" in het dialoogvenster te selecteren. Het OSD-menu wordt gesloten.

LENS SHIFT

Druk op de LENS SHIFT knop. Het LENS SHIFT dialoogvenster verschijnt. Gebruik de ▲/▼/◄/► knoppen terwijl het dialoogvenster wordt weergegeven om de lens te schuiven.

CENTREREN

○ In het LENS SHIFT dialoogvenster:

Druk op de DIGITAL knop.

○ In de standby-modus:

Druk de LENS SHIFT en de DIGITAL knoppen gelijktijdig gedurende 3 seconden in.

• Wanneer de lens gaat schuiven, verdwijnt het menu en ziet u het pictogram van de zandloper op het scherm. Het schuiven kan even duren. In sommige gevallen is het mogelijk dat dit tot één minuut in beslag neemt.
• Het LENS SHIFT controlelampje brandt of knippert groen wanneer de lens aan het schuiven is. Wanneer het centreren is voltooid, stopt het controlelampje met knipperen en licht het 3 seconden continu groen op.
• Wanneer de lens reeds in het midden staat, zal bij indrukken van de DIGITAL knop in het LENS SHIFT dialoogvenster het LENS SHIFT controlelampje 3 seconden continu groen oplichten.

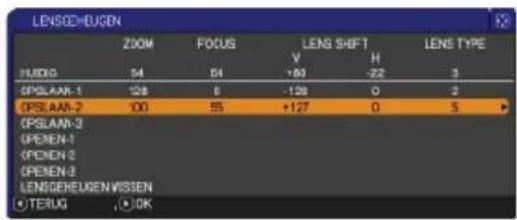

Deze projector is uitgerust met geheugenfuncties voor de lensaanpassingen (zoom, focus en shift). Om het LENSGEHEUGEN dialoogvenster weer te geven, selecteert u LENSGEHEUGEN in het ZOOM, FOCUS of LENS SHIFT dialoogvenster. Het LENSGEHEUGEN dialoogvenster zal dan verschijnen.

- OPSLAAN: Om de huidige lensaanpassingen op te slaan, selecteert u OPSLAAN-(1-3) en drukt dan op de ▶ of ENTER knop.

OPENEN: Om de opgeslagen aanpassingen te gebruiken, selecteert u OPENEN-(1-3) en drukt dan op de ▶ of ENTER knop. Als de MY BUTTON knop aan OPENEN-(1-3) is toegewezen, kunnen de geheugengegevens worden opgeroepen zonder gebruik van het LENSGEHEUGEN dialoogvenster.

○ WISSEN: Selecteer LENSGEHEUGEN WISSEN in het LENSGEHEUGEN dialoogvenster om het LENSGEHEUGEN WISSEN dialoogvenster te laten verschijnen. Selecteer met de ▲/▼ knoppen het nummer dat gewist moet worden en druk dan op de ►knop. Er verschijnt een bevestigingsvenster. Druk nog een keer op de ►knop in het dialoogvenster.

LENSOHDUGEN ZOOM FOCUS LENS SHIFT LENS TYPE AUDIO 04 04 +83 -22 3 OPSLAAN-1 128 6 -128 0 2 OPSLAAN-2 100 55 +127 0 5 OPSLAAN-3 OPEN-1 OPEN-2 OPEN-3 LENSOHDUGEN VISSEN ○ TERUG ○ OK

ZOOM LENSGEHEUGEN AFSLUITEN

FOCUS LENSGEHEUGEN AFSLUITEN

LINK SHIFT COMPUTER LUXESSIONAL RIGHT ON FRONT/LOWER VIEW AP Southwest

Het beeld weergeven en wisselen

1. Druk op de COMPUTER knop om een ingangspoort voor het RGB-signaal te selecteren.

Telkens wanneer u op de knop drukt, verandert op de projector de ingangspoort voor het RGB-signaal zoals hieronder is aangegeven.

LASER INDICATOR STANDBYON COMBUTBE

→ COMPUTER IN1 → COMPUTER IN2 → BNC

- Terwijl SCHAKEL IN wordt geselecteerd voor het onderdeel AUTOM.ZOEKEN in het menu OPT., zal de projector elke poort na elkaar blijven controleren tot een invoersignaal wordt gedetecteerd (47). Als COMPUTER knop wordt ingedrukt wanneer de VIDEO 1, VIDEO 2, S-VIDEO, Component, HDMI of DVI-D poort wordt geselecteerd, dan zal de projector de COMPUTER IN1-poort eerst controleren.

1. Druk op de VIDEO knop om een ingang voor het videosignaal te selecteren.

Iedere keer dat u op de knop drukt, schakelt de projector de video invoerpoort over zoals hieronder.

STANDBYION COMPUTER ID 3ID VIDEO

COMPONENT (Y, Cb/Pb, Cr/Pr) → S-VIDEO → VIDEO 1 → VIDEO 2

- Terwijl SCHAKEL IN wordt geselecteerd voor het onderdeel AUTOM.ZOEKEN in het menu OPT., zal de projector elke poort na elkaar blijven controleren tot een invoersignaal wordt gedetecteerd ( [IMAGE] . A43)de VIDEO knop wordt ingedrukt wanneer de COMPUTER IN1 of COMPUTER IN2 poort wordt geselecteerd, dan zal de projector de Component-poort eerst controleren.

1. Druk op de DIGITAL knop om een ingang voor het digitale signaal te selecteren. Telkens wanneer u op de knop drukt, verandert op de projector de digitale ingangspoort zoals hieronder is aangegeven.

ID 1 ID 3 ID 2 ID 4 VIDEO DIGITAL

HDMI ⇔ DVI-D

- Wanneer SCHAKEL IN is geselecteerd voor het onderdeel AUTOM.ZOEKEN in het OPTIE menu, zal de projector alle poorten na elkaar blijven controleren tot een ingangssigaal wordt gedetecteerd (47). Als de DIGITAL knop wordt ingedrukt wanneer de Component, S-VIDEO, VIDEO 1 of VIDEO 2 poort is geselecteerd, zal de projector eerst de HDMI poort controleren.

1. Druk op de MY SOURCE toets op de afstandsbediening. Het ingangssignaal wordt overgeschakeld naar het signaal dat u als SIGNAALBRON (heft ingesteld.

LASER INDICATOR STANDBYION COMBUTUBE

- Deze functie kan ook worden gebruikt voor een documentencamera. Selecteer de ingangsaansluiting waarmee de documentencamera verbonden is.

Een hoogte-breedte verhouding selecteren

1 Druk op de ASPECT knop op de afstandsbediening.

- ledere dat u op de knop drukt schakelt de projector de modus voor hoogtebreedte ratio.

○ Voor een computersignaal

NORMAAL → 4:3 → 16:9 → 16:10* → KLEIN→ EIGEN→ VOLLEDIG

○ Voor een HDMI of DVI-D signaal

NORMAAL → 4:3 → 16:9 → 16:10* → 14:9 → KLEHN EIGEN→ VOLLEDIG

○ Voor een video signaal, s-video signaal of component video signaal

4:3 → 16:9 → 16:10* → 14:9 → KLEEN EIGEN→ VOLLEDIG

○ Voor geen signaal

4:3 (vast, behalve CP-WX11000) / VOLLEDIG (vast, CP-WX11000)

- *16:10 / VOLLEDIG: Alleen CP-WX11000. EIGEN: Behalve CP-X10000. KLEIN: Behalve CP-WX11000.

- De NORMAAL modus bewaart de original hoogtebreedte verhouding van het signaal.

ENTER FREEZE MENU ASPECT SHUTTER RESET

Via de automatische aanpassingsfunctie

1 Druk op de AUTO knop op de afstandsbediening.

Als u op die knop drukt, gebeurt het volgende.

○ Voor een computersignaal

De verticale positie, de horizontale positie en de horizontale fase, zullen automatisch aangepast worden.

Vergewist u zich ervan dat het toepassingenscherm op maximale grootte is ingesteld voordat u deze functie probeert.

Een donker beeld kan nog steeds incorrect zijn afgesteld.

Gebruik een helderder beeld wanneer u bijstelt.

LASER INDICATOR STANDEY/ON COMPOUBE ID 1 ID 3 VIDEO ID 2 ID 4 DIGITAL BLANK LASER

- Voor een videosignaal en s-videosignaal

Het meest geschikte videoformaat voor het respectievelijke invoersignaal zal automatisch geselecteerd worden. Deze functie is alleen beschikbaar wanner de AUTO wordt geselecteerd voor het VIDEO FORMAT onderdeel in het INPUT menu ( [ ] . D37) verticale en horizontal positie worden automatisch ingesteld op standaard.

○ Voor een component-videosignaal

De verticale positie, horizontale positie en horizontale fase worden automatisch op standaard ingesteld.

- De automatische instellingswerking vereist ongeveer 10 seconden. Merk ook op a.u.b. dat het mogelijk niet juist functioneert met enige invoer. Wanneer deze functie uitgevoerd wordt voor een videosignaal, zal iets extra's verschijnen buiten het beeld verschijnen, zoals een lijn.

- De onderdelen die door deze functie worden aangepast kunnen varieren wanneer FIJN of SCHAKEL UIT wordt geselecteert voor het AUTOM.REGEL. onderdeel van het SERVICE onderdeel in het OPTIE menu (50). 23

De positie aanpassen

1. Druk op de knop POSITION op de afstandsbediening wanneer er geen menu wordt aangeduid. De "POSITIE" indicatie zal op het scherm verschijnen.
2. Gebruik de ▲/▼/◄/► cursorknopen voor aanpassen van de beeldpositie. Als you handeling opnieuw in wenst te stellen, drukt u op de RESET knop op de afstandsbediening tijdens de handeling.

Om deze handeling te voltooien, drukt u nogmaals op de POSITION knop. Zelfs indien u niets doet, zal de dialoog niet automatisch verdwijnen na een paar seconden.

ENTER FREEZE MENU ASPECT SHUTTER RESET PbyP AUTO POSITION knoop Zelfs

• Wanneer deze functie wordt uitgevoerd op een videosignaal, s-videosignaal of component videosignaal, kan er iets extra's verschijnen, zoals een lijn buiten het beeld.
• Als deze functie is uit gevoerd op een video signaal, s-video signaal, of component videosignaal van 480i@60 of 576i@50, zal het bereik van deze aanpassing afhankelijk zijn van de OVERSCAN en het BEELD menu (☐ . H4) is niet mogelijk aan te passen wanneer de OVERSCAN is ingesteld op 10.

De keystone-vervorming corrigeren

1. Druk op de KEYSTONE knop op de afstandsbediening. Een dialoog zal verschijnen op het scherm om u te helpen bij het corrigeren van de vervorming.
2. Gebruik de ▲/▼ cursorknopen om een AUTOM. of HANDLEIDING handeling te selecteren en druk op de ▶ knop om het volgende uit te voeren.

1) AUTOM. voert automatisch verticale keystone correcties uit.
2) HANDLEIDING geeft een dialoog weer voor keystone correctie.

Gebruik de ▲/▼ cursorknopen om een richting te selecteren voor corrigeren (□ or ) en gebruik vervolgens de ◀/▶ knopen voor het instellen.

2 4 OFF FOCUS + ZOOM + KEYSTONE OK

KEYSTONE_HANDLEIDING TERUG +0 +0 AFSLUITEN

Om de dialoog te sluiten en de handeling te voltooien, drukt u nogmaals op de KEYSTONE knop. Zelfs indien u niets doet, zal de dialoog niet automatisch verdwijnen na een paar seconden.

• Het instelbare bereik van deze functie zal varieren onder de invoeren. Voor sommige invoer werkt deze functie mogelijk niet goed.
• Wanneer V:INVERT of H&V:INVERT wordt geselecteerd in het SPIEGEL onderdeel in het INSTELLING menu, wanneer het projectorscherm in een hoek naar beneden wordt geheld, werkt deze functie misschien niet correct.
• Wanneer de zoominstelling op TELE is ingesteld (telephoto focus), is deze functie mogelijke overtollig. Deze functie behoordt te worden gebruikt wanneer de zoominstelling op volledig WIDE is ingesteld (brede hoek focus), wanneer maar mogelijk.
• Wanneer de projector op een niveau (ongeveer ± 3^ ) wordt geplaatst, werkt deze functie mogelijk niet.
• Wanneer de projector in een hoek van bijna ±30 graden wordt geheld, werkt deze functie mogelijk niet goed.
• Wanneer de verticale lensschuif niet volledig naar boven is ingesteld (niet volledig neerwaarts voor het optionele lenstype USL-801 alleen (☐, 51)kt deze functie mogelijk niet goed.
• Wanneer de horizontale lensschuif niet naar het midden is ingesteld, werkt deze functie mogelijk minder goed.
• Deze functie zal niet beschikbaar zijn wanneer de Transition Detector aan staat (☐ . 64)

Via de vergrootingsfunctie

1. Druk op de op knop ON van MAGNIFY op de afstandsbediening. De "VERGROOT" indicatie zal op het scherm verschijnen en de projector zal in de VERGROOT modus gaan. In de VERGROOT modus zal er worden ingezoomd. De indicatie zal in zonder handeling in verscheidene seconden verdwijnen.

PbyP AUTO POSITION MY BUTTON 1 3 MAGNIFY ON

1. Gebruik de ▲/▼ cursor knopen om het zoomniveau aan te passen. Om het zoomgebied te bewegen, drukt u op de POSITION knop in de VERGROOT modus en gebruikt u vervolgens de ▲/▼/◄/► cursorknopen om het gebied te verschuiven. En om het zoomgebied defi nitief in te stellen, drukt u nogmaals op de POSITION knop. Om de VERGROOT modus te verlaten en het scherm naar normaal te herstellen, drukt u op de OFF knop van MAGNIFY op de afstandsbediening.

2. De projector staat automatisch in de VERGROOT modus wanneer het invoersignaal wordt veranderd of wanneer de weergavecondities worden veranderd.

3. In de VERGROOT modus kan de keystone vervormingsconditie varieren, het zal hersteld worden wanneer de projector in de VERGROOT modus staat.

N.B. • Het zoomnivea kan fi jn ingesteld worden. Kijk goed naar het scherm om het gewenste niveau te vinden.

Het scherm tijdelijk bevriezen

1 Druk op de FREEZE knop op de afstandsbediening.
De "BEVRIES" indicatie zal op het scherm verschijnen (echter, de indicatie zal niet verschijnen wanneer SCHAKEL UIT is geselecteerd voor het MELDING onderdeel in het SCHERM menu (45)), en de projector zal in de BEVR modus gaan, wanneer het beeld is bevoren.
Om de BEVRIES modus te verlaten en het scherm naar normaal te herstellen, drukt u nogmaals op de FREEZE knop.

BLANK LASER ENTER ES FREEZE MENU

• De projector gaat automatisch uit de BEVRIES modus wanneer er op een bedieningstoets wordt gedrukt.
• Wanneer de projector een lange tijd doorgaat met het projecteren van een stilleven beeld, kan het LCD paneel plotseling inbranden. Laat de projector niet te lang in de BEVRIES modus staan.

Het scherm tijdelijk leeg maken

1 Druk op de BLANK knop op de afstandsbediening.

- Het lege scherm zal worden weergegeven in plaats van het scherm van het invoersignaal. Raadpleeg a.u.b. het BLANK onderdeel in het SCHERM menu (42).

Om het lege scherm te verlaten en naar het scherm voor invoersignaal terug te keren, drukt u nogmaals op de BLANK knop.

ID 1 ID 3 VIDEO ID 2 ID 4 DIGITAL BLANK LASER

- De projector gaat automatisch uit de BLANK stand wanneer er op een bedieningstoets wordt gedrukt.

Het beeld tijdelijk sluiten

1. Druk op de SHUTTER knop om de mechanische lenssluiter te sluiten en te openen. Wanneer de lenssluiter gesloten is, wordt het projectielicht geblokkeerd zodat het scherm zwart is.

2. He\$HUTTER controlelampje op de projector knippert wanneer de sluiter gesloten is.

3. De projector wordt automatisch uitgeschakeld wanneer de tijd ingesteld op de SLUITERTIMER is verstreken (48).
4. Wanneer de stroom met dSTANDBY/ON knop wordt uitgeschakeld (20), zal de gesloten lenssluiter automatisch worden geopend. Als tijdens het openen of sluiten van de lenssluiter de stroom uitvalt, zal de beweging van de lenssluiter ook stoppen. Wanneer de projector naderhand weer wordt ingeschakeld, zal de gesloten of gedeeltelijk geopende lenssluiter automatisch worden geopend.

ENTER FREEZE MENU ASPECT SHUTTER RESET

In de PbyP functie worden twee verschillende beeldsignalen naast elkaar weergegeven op het scherm. Sommige functies kunnen op dezelfde manier als bij normale stand (dus niet in de PbyP stand) worden gebruikt. Er zijn ook bepaalde handelingen die alleen in de PbyP stand mogelijk zijn.

Inschakelen van de PbyP

Druk op de PbyP knop op de afstandsbediening om de PbyP functie in te schakelen. Druk nog eens op dezelfde knop om de PbyP stand weer uit te schakelen.

FREEZE MENU ASPECT SHUTTER RESET PbyP AUTO POSITION

normale stand PbyP stand

Weergeven van de instelinformatie

De instelinformatie zal enkele seconden lang getoond worden wanneer de PbyP functie wordt ingeschakeld. De informatie van de ingangssignalen voor elk van de beelden op het scherm zal worden aangegeven. Er zal ook een gele omlijsting en een luidsprekeraanduiding verschijnen voor het hoofdbeeld. De informatie kan worden weergegeven met de cursorknoppen ▲/▼/◄/► wanneer de instelinformatie niet op het scherm getoond wordt.

Hoofdbeeld veranderen

De meeste handelingen gelden alleen voor het hoofdbeeld. Het audio ingangssignaal dat hoort bij het ingangssignaal voor het hoofdbeeld zal worden toegewezen als audio uitgangssignaal. U kunt het hoofdbeeld omschakelen met de cursorknoppen ◀/► wanneer de instelinformatie op het scherm getoond wordt.

instelinformatie

hoofdbeeld hoofdbeeld subbeeld

Het ingangssignaal voor het beeld veranderen

Druk op de COMPUTER, VIDEO of DIGITAL knop in de PbyP stand om het menu voor het selecteren van het ingangssignaal te openen. Kies een

Sub Hoofd COMPUTER IN1 COMPUTER IN2 B N C HDMI 0 0 X 0 DVI-D 0 0 X 0 Component Start RGB 5-Video Video 1 Video 2 BNC BNC DVI-D S-Video Video 1 Video 2

signaal met de cursorknoppen ▲/▼. Als u het signaal voor het subbeeld wilt veranderen, dient u eerst het hoofdbeeld te wijzigen met de cursorknoppen ◀/►. Het is niet mogelijk beide beelden hetzelfde signaal weer te laten geven. Raadpleeg de rechter tabel voor andere combinaties van ingangssignalen. Combinaties met een X kunnen niet worden geselecteerd.

Gebruiken van de PbyP OMWISSELEN functie

Druk op de MY BUTTON die is toegewezen met PbyP OMWISSELEN (49). Het hoofdbeeld en het subbeeld worden omgewisseld zonder dat er verder andere instellingen worden veranderd.

N.B. • Sommige signalen kunnen niet correct worden weergegeven in de PbyP stand, ook al kunnen deze wel correct worden weergegeven in de normale stand.

De manufunctie gebruiken

Deze projector heeft de volgende menu's: FOTO, BEELD, INPUT, INSTELLING, SCHERM, OPTIE, NETWERK, VEILIGHEID en SNELMENU. Het SNELMENU bestaat uit functies die vaak worden gebruikt en de andere menu's zijn gerangschikt naar doel en komen samen voor in GEVANCEERD. Elk van deze menu's wordt op dezelfde wijze bediend met behulp van de ▲/▼/◄/►, ENTER en RESET knoppen. De knoppen met dezelfde naam op de afstandsbediening en de projector hebben dezelfde functie.

ENTER knop Cursorknoppen MENU knop RESET knop

Het menu openen/sluiten

Druk op de MENU knop om het MENU te openen. Het MENU dat u het laatst hebt gebruikt (SNELMENU of GEAVANCEERD) verschijnt. Meteen na het inschakelen zal altijd als eerste het SNELMENU verschijnen. Druk nog een keer op de MENU knop om het MENU te sluiten

Als u wilt omschakelen tussen SNELMENU/GEAVANCEERD, moet u SNELMENU/GEAVANCEERD in het menu selecteren.

DEAVANCEER RIGHT FORD HOLD INPUT INSTALLING SCREEN OPTS NETWORK UPDATED SPRING MENU AFSLUTEN HOLDER CONTRAST GAMMA REDUSTRY MASCIN KLEUR TINT SCHEPIRE ACTIVE INS PRESENTATE DEAVOCER COMPUTER IN 1 1024 x 768 MHz SINGLE metal RIGHT ASPECT AUTOCALYSTONE KEYSTONE KEystone BEETSTONE EDS YIELD SPRING RESET FILTERFLUID TAIL DEAVANCEER AFSLUTEN NORMAL OUTPERFORM NORMAL NORMAL OUTPERFORM NORMAL NEDDERLANDS COMPUTER IN 1 1024 x 768 MHz

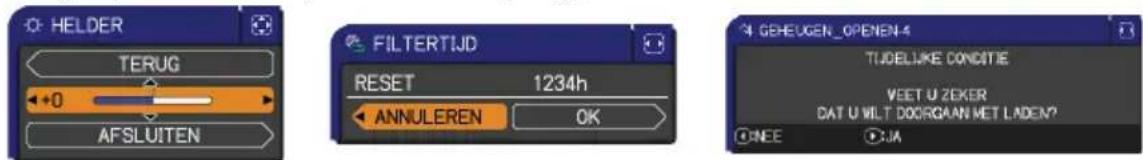

Aanduiding op het OSD (schermdisplay)

De betekenis van de woorden op het OSD is als volgt.

Aanduiding Betekenis
AFSLUITEN	Selecteer dit woord om het OSD-menu te sluiten. Dit is hetzelfde als indrukken van de MENU knop.
TERUG Selecteer dit woord om naar het vorige menu terug te keren.
ANNULEREN of NEE	Selecteer dit woord om de bewerking in het huidige menu te annuleren en naar het vorige menu terug te keren.
OK of JA	Selecteer dit woord om de gekozen functie uit te voeren of om naar het volgende menu te gaan.

N.B. • Als u de menupositie wilt veranderen, gebruikt u de ▲/▼/◄/► knoppen nadat u op de POSITION knop hebt gedrukt.

• Sommige functies kunnen niet uitgevoerd worden wanneer een bepaalde ingangspoort wordt geselecteerd of wanneer een bepaald ingangssignaal wordt weergegeven.
• Als u een handeling opnieuw wilt instellen, drukt u op de RESET knop van de afstandsbediening tijdens de handeling. De onderdelen waarvan de functies tegelijkertijd met de handeling worden uitgevoerd (bijv. TAAL, H FASE enz.) kunnen niet opnieuw worden ingesteld.
• Als u gedurende ongeveer 30 seconden niets doet, zal het dialoogvenster automatisch verdwijnen.

SNELMENU

Vanuit het SNELMENU kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Select een item via de ▲/▼ cursorknopen op de projector of afstandsbediening. Voer vervolgens uit volgens onderstaande tabel.

SNELMENU KIEZEN ASPECT NORMAAL AUTO KEYSTONE KEystone BEELD MODUS ECO STAND SPIEGEL RESET FILTERTIJD TAAL GEAVANCEERD AFSLUTEN UITVOEREN +0 +0 NORMAAL NORMAAL NORMAAL UITVOEREN Oh NEDERLANDS COMPUTER IN 1 1024 x 768 @60Hz

Onderdeel Beschrijving
ASPECT	Gebruik van de ◀/► knopen schakelt de modus voor hoogte-breedte/Zie het ASPECT onderdeel in het BEELD Menu (34).
AUTO KEYSTONE	Gebruik van de ►knop voert de auto keystone functie uit.Zie het AUTO KEYSTONE onderdeel in het INSTELLING menu(40).
KEYSTONE	Gebruik van de ◀/►knopen corrigeert de verticale keystone vervorming.Zie het KEYSTONE onderdeel in het INSTELLING menu (40).
KEYSTONE	Gebruik van de ◀/►knopen corrigeert de horizontale keystone vervorming.Zie het KEYSTONE onderdeel in het INSTELLING menu (41).
BEELD MODUS	Gebruik van de ◀/►knopen schakelt de beeldmodus.De beeldmodussen zijn combinaties van GAMMA en KLEURTEMP.instellingen. Kies een geschikte modus volgens de geprojecteerdebron.
		KLEURTEMP. GAMMA
	NORMAAL 2 MIDDEN 1 STANDAARD
	CINEMA 3 LAAG2 STANDAARD
	DYNAMISCH 1 HOOG 3 STANDAARD
	BORD(ZWART) 4Hi-HELDER-1 4 STANDAARD
	BORD(GROEN) 5Hi- HELDER-2 4STANDAARD
	WIT BORD2 MIDDEN5 STANDAARD
	OVERDAG6 Hi-HELDER-3 6 STANDAARD
	· Wanneer de combinatie van GAMMA en KLEURTEMP. verschiltvan de vooraf toegewezen modussen boven, is de weergave op hetmenu voor de BEELD MODUS "AANGEPAST". Raadpleeg a.u.b.de GAMMA en KLEURTEMP. (31, 32) onderdelen in het FOTOMenu.· Wanneer deze functie wordt uitgevoerd, kunnenlijnen of anderevervormingen verschijnen.

(vervolgd op volgende pagina)

Onderdeel Beschrijving
ECO STAND	Gebruik de ◀/► knoppen om de eco-modus uit/in te schakelen. Zie het ECO STAND onderdeel in het INSTELLING menu (41).
SPIEGEL	Gebruik van de ◀/► knopen schakelt de spiegelmodus aan/uit. Zie het SPIEGEL onderdeel in het INSTELLING menu (41).
RESET	Dit onderdeel uitvoeren stelt alle onderdelen van het SNELMENU opnieuw in, behalve het FILTERTIJD en de TAAL.Een dialoog wordt weergegeven voor bevestiging. De OK selecteren met behulp van de ►knop voert opnieuw instellen uit.
FILTERTIJD	De gebruiksduur van de luchtfi Iter wordt in het menu weergegeven. Dit onderdeel uitvoeren stelt de fi Itertijd opnieuw in, wat de gebruikstijd van het luchtfi Iter bijhoudt.Een dialoog wordt weergeven voor bevestiging. De OK selecteren met behulp van de ►knop voert opnieuw instellen uit.Zie het FILTERTIJD onderdeel in het OPTIE menu (48).
TAAL	Gebruik van de ◀/► knopen wijzigt de weergavetaal. Zie het TAAL onderdeel in het SCHERM menu (42).
GEAVANCEERD	Druk op de ►of ENTER knop om het FOTO, BEELD, INPUT, INSTELLING, SCHERM, OPTIE, NETWERK of VEILIGHEID menu te gebruiken.
AFSLUITEN	Druk op de ◀of ENTER knop om het OSD-menu te sluiten.

FOTO menu

Vanuit het FOTO menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer vervolgens uit volgens onderstaande tabel.

GEAVANCEERD FOTO BEELD INPUT INSTALLING SCHERM OPTIE NETWORK VEILIGHEID SNELMENU AFSLUTEN HOLDER +0 CONTRAST +0 GANIA STANDAARD-1 KLEURTEMP. MIDDEN KLEUR +0 TINT +0 SCHERPTE 4 ACTIEVE IRIS PRESENTATIE GEHEUCEN COMPUTER IN 1 1024 X 768 @60Hz

Onderdeel Beschrijving
HELDER	Gebruik van de Via de ◀/► knopen past de helderheid aan.Donker⇔ Licht.
CONTRAST	Gebruik van de ◀/► knopen past het contrast aan.Zwak⇔ Sterk.
GAMMA	Gebruik van de ▲/▼ knopen schakelt de gamma modus.1 STANDAARD⇔ 1 AANGEPAST⇔ 2 STANDAARD⇔ 2 AANGEPAST⇔ 3 STANDAARD6 AANGEPAST↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔↔ ↔5 AANGEPAST ⇔ 5 STANDAARD ⇔ 4 AANGEPAST ⇔ 4 STANDAARDAANGEPAST aanpassenEen modus selecteren waarvan de name AANGEPAST bevat en dan op de►knop of de ENTER knop drukken, geeft een dialoog weer die u helpt bij het instellen van de modus.Deze functie is nuttig wanneer u de helderheid van bepaalde tonen wenst te veranderen.Kies een onderdeel met behulp van de ◀/►knopen en pas het niveau aan met behulp van de ▲/▼ knopen.U kunt een testpatroon weergeven voor het controleren van uw aanpassingen door op ENTER of VIDEO te drukken.Iedere keer dat u op de ENTER of VIDEO knop drukt, verandert het patroon zoals hieronder.Geen patroon. ⇒ Grijstonen in 9 stappen Trap ⇔ Grijstonen in 15 stappen.De acht egaliseerbalken corresponderen met de acht toonniveaus van het testpatroon (Grijstonen in 9 stappen), behalve de donkerste aan de uiterst linkerkant. Indien u de 2e toon aan de linkerkant van het testpatron wenst aan te passen, gebruikt u de egaliseer instelbalk “1”. De donkerste toon aan de linkerkant van het testpatroon kan niet beheerst worden met een egaliseer instelbalk.Wanneer deze functie wordt uitgevoerd,kunnenlijnen of andere vervormingen verschijnen.
KLEURTEMP.	Gebruik van de ▲/▼ knopen schakelt de kleurtemperatuurmodus. 1 HOOG ⇔ 1 AANGEPAST ⇔ 2 MIDDEN ⇔ 2 AANGEPAST ⇔ 3 LAAG 6 AANGEPAST 6 Hi-HELDER-3 5 AANGEPAST ⇔ 5 Hi-HELDER-2 ⇔ 4 AANGEPASTAANGEPAST aanpassenEen modus selecteren waarvan de namen AANGEPAST bevatten en vervolgens op de ▶ knop of de ENTER knop drukken, geeft een dialoog weer om u te helpen bij het aanpassen van de AFWIJKING en VERSTERKING van de geselecteerde modus.AFWIJKING aanpassingen veranderen de kleurintensiteit van de hele tonen van het testpatroon.VERSTERKING aanpassingen beinvloeden voornamelijk de kleurintensiteit van de heldere kleuren van het testpatroon.Kies een onderdeel met behulp van de ◀/▶ knopen en pas het niveau aan met behulp van de ▲/▼ knopen.U kunt een testpatroon weergeven voor het controleren van de effecten van uw aanpassingen, door te drukken op de ENTER of VIDEO knop.Iedere keer dat u op de ENTER of VIDEO knop drukt, verandert het patroon zoals hieronder.Geen patroon. ⇒ Grijstonen in 9 stappen [IMAGE] Trap ⇔ Grijstonen in 15 stappen• Wanneer deze functie wordt uitgevoerd, kunnen lijnen of andere vervormingen verschijnen.
KLEUR	Gebruik van de ◀/▶ knopen past de sterkte van de hele kleur aan.Zwak ⇔ Sterk.• Dit onderdeel kan alleen worden geselecteerd voor een videosignaal, s-videosignaal, componentvideosignaal, HDMI-signaal of DVI-D signaal wanneer VIDEO is geselecteerd bij het onderdeel DIGITAAL FORMAAT (37).
TINT	Gebruik van de ◀/▶ knopen past de tint aan.Roodachtig ⇔ Groenig.• Dit onderdeel kan alleen worden geselecteerd voor een videosignaal, s-videosignaal, componentvideosignaal, HDMI-signaal of DVI-D signaal wanneer VIDEO is geselecteerd bij het onderdeel DIGITAAL FORMAAT (37).
SCHERPTE	Gebruik van de ◀/▶ knopen past de scherpte aan.Zwak ⇔ Sterk.• Er is mogelijk wat geluid en/of het scherm kan een moment fl ikkeren wanneer de aanpassing wordt gedaan. Dit betekent niet dat het controlescherm niet goed functioneert.

(vervolgd op volgende pagina)

Onderdeel Beschrijving
ACTIEVE IRIS	Gebruik van de ▲/▼ cursorknopen verandert de actieve iris control modus.PRESENTATIE ⇔ THEATER ⇔ HANDLEIDING[IMAGE]
	PRESENTATIE
	THEATER
	HANDLEIDING
	• Het scherm kan fl ikkeren wanneer de PRESENTATIE of THEATER modussen worden geselecteerd. Indien dit zich voordoet, selecteer dan HANDLEIDING.
GEHEUGEN	De projector heeft 4 geheugens voor het aanpassen van data (voor alle onderdelen in het FOTO menu).Selecteer een functie met behulp van de ▲/▼ knopen ► of ENTER knop voert iedere functie uit.OPSLAAN-1, OPSLAAN-2, OPSLAAN-3, OPSLAAN-4Het uivoeren van een OPSLAAN functie slaat de huidige instelgegevens op in het geheugen wat aan het nummer gelinkt is, aan de functienaam.• Onthoud dat de huidige gegevens die in een geheugen worden opgeslagen, verloren zullen raken wanneer u nieuwe gegevens in het geheugen laast.OPENEN-1, OPENEN-2, OPENEN-3, OPENEN-4De OPENEN functie laadt de gegevens van het geheugen wat aan het nummer in iedere functienaam is gelinkt, en stel de afbeelding automatisch in, afhankelijk van de gegevens.• De OPENEN functies waarvan het gelinkte geheugen geen gegevens bevat, worden overgeslagen.• Vergeet niet dat de huidige aangepaste status verloren raakt bij het laden van de gegevens. Als u de huidige aapassingen wilt behouden, sla het dan op voordat u de OPENEN functie uitvoert.• Er kan lawaai optreden en het scherm kan een moment fl ikkeren wanneer de gegevens geladen worden. Dit is geen storing.• De OPENEN functies kunnen ook uitgevoerd worden door de MY MEMORY knop, wat ingesteld kan worden bij het MIJN KNOP onderdeel in het OPTIE menu (49).

BEELD menu

Vanuit het BEELD Menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

GEAVANCEERD FOTO BEELD INPUT INSTALLING SCHERM OPTIE NETWORK VEILIGIED SNELMENU AFSLUTEN ASPECT NORMAAL OVERSCAN 5 V POSIT 25 H POSIT 293 H FASE 18 H SIZE 1344 AUTON, AANPAS, UITVOEREN COMPUTER IN 1 1024 x 768 860Hz

Onderdeel Beschrijving
ASPECT	Via de ▲/▼ knopen schakelt de modus voor hoogtebreedte verhouding.Voor een computersignaalNORMAAL ⇔ 4:3 ⇔ 16:9 ⇔ 16:10* ⇔ KLEIN* ⇔ EIGEN* ⇔ VOLLEDIG*[IMAGE]Voor een HDMI of DVI-D signaalNORMAAL ⇔ 4:3 ⇔ 16:9 ⇔ 16:10* ⇔ 14:9 ⇔ KLEIN* ⇔ EIGEN* ⇔ VOLLEDIG*[IMAGE]Voor een video signaal, S-video signaal of Component video signaal4:3 ⇔ 16:9 ⇔ 16:10* ⇔ 14:9 ⇔ KLEIN* ⇔ EIGEN* ⇔ VOLLEDIG*[IMAGE]Voor geen signaal4:3 (vast, behalve CP-WX11000) / VOLLEDIG (vast, CP-WX11000)*16:10 / VOLLEDIG: Alleen CP-WX11000. EIGEN: Behalve CP-X10000. KLEIN: Behalve CP-WX11000.De NORMAAL modus bewaart de original hoogte-breedte verhouding van het signaal.
OVERSCAN	Gebruik van de ◀/► knoppen past de over-scan verhouding in.Klein (het vergroot beeld) ⇔ Groot (het reduceert beeld)• Dit onderdeel kan alleen worden geselecteerd voor een videosignaal, s-videosignaal, componentsignaal en HDMI-signaal of DVI-D signaal wanneer VIDEO is geselecteerd bij het onderdeel DIGITAAL FORMAAT [IMAGE]37).•Wanneer de instelling te groot is, kan een zekere vervorming optreden in het framegebied van de afbeelding. Pas in zulke gevallen aan tot klein.
V POSIT	Gebruik van de ◀/► knopen stelt de vericale positie naar boven.Omlaag ⇔ Op• Overaanpassen van de verticale positie kan lawaai op het scherm doen verschijnen. Wanneer dit gebeurt, stelt u dan a.u.b. de verticale positie opnieuw in tot standaardinstellingen. Op de RESET knop drukken wanneer de V POSIT is geselecteerd, zal de V POSIT opniew instellen in standaardinstelling.• Wanneer deze functie wordt uitgevoerd op een videosignaal, s-videosignaal of component videosignaal van 480i@60 of 576i@50, is het bereik van de instelling afhankelijk van OVERSCAN (boven) setting. Het is niet mogelijk aan te passen wanneer de OVERSCAN is ingesteld op 10.• Dit onderdeel kan niet worden geselecteerd voor HDMI-signaal of DVI-D signaal.
H POSIT	Gebruik van de ◀/► knopen stelt de horizontale positie in.Rechts ⇔ Links• Overaanpassen van de horizontale positie kan lawaai op het scherm veroorzaken. Wanneer dit gebeurt, stelt u dan a.u.b. de horizontale positie opnieuw in tot standaardinstellingen. Op de RESET knop drukken wanneer de H POSIT is geselecteerd, zal de H POSIT opniew instellen in standaardinstelling.• Wanneer deze functie wordt uitgevoerd op een videosignaal, s-videosignaal of component videosignaal van 480i@60 of 576i@50, is het bereik van de instelling afhankelijk van OVERSCAN (boven) setting. Het is niet mogelijk aan te passen wanneer de OVERSCAN is ingesteld op 1.0.• Dit onderdeel kan niet worden geselecteerd voor HDMI-signaal of DVI-D signaal.

(vervolgd op volgende pagina)

Onderdeel Beschrijving
H FASE	Gebruik de ◀/► knopen om de horizontale fase aan te passen om gefl ikker weg te werken.Rechts ⇔ Links• Dit onderdeel kan alleen voor een computersignaal of een componentvideosignaal worden geselecteerd. (behalve 480i@60, 576i@50, SCART RGB)
H SIZE	Gebruik van de ◀/► knopen stelt de horizontale positie in.Groot ⇔ Klein• Dit onderdeel kan alleen voor een computersignaal worden geselecteerd.• Wanneer de aanpassing teveel is, wordt de afbeelding mogelijk niet correct weergegeven. In een dergelijk geval, stelt u a.u.b. de aanpassing opnieuw in door te drukken op de RESET knop op de afstandsbediening gedurende deze handeling.
AUTOM.AANPAS.UITVOEREN	Selecteer dit onderdeel om de automatische aanpassingsfunctie uit te voeren.Voor een RGB signaalDe verticale positie, de horizontale positie en de horizontale fase zullen automatisch worden aangepast.Vergewist u zich ervan dat het toepassingenscherm op maximale grootte is ingesteld voordat u deze functie gebruikt. A donkere afbeelding kan nog steeds incorrect ingesteld zijn. Gebruik een helderd beeld om aan te passen.Voor een videosignaal en s-videosignaalHet meest geschikte videoformaat voor het respectievelijke invoersignaal zal automatisch geselecteerd worden. Deze functie is alleen beschikbaar wanner de AUTO wordt geselecteerd voor het VIDEO FORMAT onderdeel in het INPUT menu (37). De verticale en horizontal positie worden automatisch ingesteld op standaard.Voor een component-videosignaalDe verticale positie, horizontale positie en horizontale fase worden automatisch op standaard ingesteld.• De automatische instellingshandeling vereist ongeveer 10 seconden. Merk op a.u.b. dat dit mogelijk niet goed functioneert met enige input. Wanneer deze functie wordt uitgevoerd voor een videosignaal, kunnen bepaald extra's, zoals een lijn, buiten de afbeelding verschijnen.• De ingestelde onderdelen door deze functie kunnen varieren wanneer de FIJN of SCHAKEL UIT wordt geselecteerd voor jet AUTOM.REGEL. onderdeel of het SERVICE onderdeel in het OPTIE menu (50).

INPUT menu

Vanuit het INPUT menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd. Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer vervolgens uit volgens onderstaande tabel.

GEAVANCEERO FOTO BEELD INPUT INSTALLING SCHERM OPTIE NETWORK VEILIGEID SNELMENU AFSLUTEN PROGRESSIEF VIDEO NR 3D-YCS KLEUR VARIATIE COMPONENT VIDEO FORMAT DIGITAAL FORMAAT DIGITAAL BEREIK COMPUTER-IN STILZETTEN RESOLUTIE COMPUTER IN 1 1024 x 768 @60Hz : KIEZEN

Onderdeel Beschrijving
PROGRESSIEF	Gebruik maken van de ▲/▼ knopen, schakelt de voorgangsmodus.TELEVISIE ⇔ FILM ⇔ SCHAKEL UITDeze functie wordt alleen uitgevoerd voor een geïnterlinieerd signaal bij de VIDEO 1,VIDEO 2 of S-VIDEO invoer, en voor een 480i@60,576i@50 of 1080i@50/60 - signaal bij de Component, HDMI of DVI-D invoer.Wanneer TELEVISIE of FILM wordt geselecteerd, zal de schermafbeelding scherp zijn. FILM bouwt om tot het 2-3 Trek-Omlaag conversiestysteem. Maar dit kan een bepaald defect veroorzaken (bijvoorbeeld kartelige randen) van de afbeelding voor een snel bewegend object. In zulke gevallen, selecteert u HANDLEIDING, ook al lijkt het of de schermafbeelding de scherpte heeft verloren.
VIDEO NR	Gebruik de ▲/▼ knopen om de ruisreductie modus te schakelen.HOOG ⇔ MIDDEN ⇔ LAAGDeze functie wordt alleen uitgevoerd voor de VIDEO 1,VIDEO 2 of S-VIDEO invoer, en for 480i@60,576i@50 of 1080i@50/60 - signaal bij de Component, HDMI of DVI-D invoer.Wanneer deze functie overtollig is, kan dit een zekere degradatie van het beeld veroorzaken.
3D-YCS	Gebruik de ▲/▼ knopen om de 3D-YCS modus te schakelen.STILST. ⇔ MOVIE ⇔ SCHAKEL UITDeze functie voert alleen uit bij een VIDEO 1 of VIDEO 2 invoer van NTSC en PAL.MOVIE is de modus voor afbeeldingen met veel bewegingen, zoals fi lms, en STILST. is de modus voor afbeeldingen met weinig of geen bewegingen, zoals dia's.
KLEURVARIATIE	Gebruik de ▲/▼ knopen voor het schakelen van de kleurruimte.AUTO ⇔ RGB ⇔ SMPTE240 ⇔ REC709 ⇔ REC601Dit onderdeel kan alleen geselecteerd worden voor een RGB signaal of component videosignaal (behalve 480i@60,576i@50 en SCART RGB).De AUTO mode seleteert automatisch de optimale modus.De AUTO bediening werkt mogelijk niet goed bij sommige signalen. In een dergelijk geval, is het misschien een goed idee om een geschikte modus te kiezen ander dan AUTO.

(vervolgd op volgende pagina)

Onderdeel Beschrijving
COMPONENT	Via de ▲/▼ knoppen wordt er geschakeld tussen de functies van de Component (Y, Cb/Pb, Cr/Pr) poort.COMPONENT ⇔ SCART RGBWanneer de SCART RGB is geselecteerd, zullen de Component (Y, Cb/Pb, Cr/Pr) en VIDEO 1 poorten dienst doen als een SCART RGB poort. Een SCART adapter of SCART kabel is vereist voor een SCART RGB invoer naar de projector. Voor meer informatie, neem contact op met uw leverancier.
VIDEO FORMAT	Stel het videoformaat voor de S-VIDEO-, VIDEO 1-poort en VIDEO 2-poort in.(1) Gebruik de ▲/▼ knoppen om de invoerpoort te selecteren.(2) Via de ◀/► knoppen wordt er geschakeld tussen de modi voor videoformaat.AUTO ⇌ NTSC ⇌ PAL ⇌ SECAM ⇨ N-PAL ⇌ M-PAL ⇌ NTSC4.43 ↕• Dit item wordt enkel uitgevoerd voor een videosignaal van de VIDEO 1, VIDEO 2 poort of de S-VIDEO poort.• De AUTO modus selecteert automatisch de optimale modus.• De AUTO methode zou minder goed kunnen werken voor sommige signalen. Als het beeld onstabiel wordt (bv. een onregelmatig beeld, weinig kleur), selecteer dan de modus in overeenstemming met het invoersignaal.
DIGITAAL FORMAAT	Stel het videoformaat voor de HDMI poort en DVI-D poort in.(1) Gebruik de ▲/▼ knoppen om de ingangspoort te selecteren.(2) Gebruik de ◀/► knoppen om het digitale formaat te veranderen.AUTO ⇌ VIDEO ⇌ COMPUTER[IMAGE]
	Functie
	AUTO De optimale modus automatisch selecteren.
	VIDEO Geschikt voor DVD signalen
	COMPUTER Geschikt voor computersignalen
	• Als COMPUTER wordt geselecteerd, kunnen KLEUR, TINT en OVERSCAN niet geselecteerd worden.

(vervolgd op volgende pagina)

Onderdeel Beschrijving
DIGITAALBEREIK	(1) Gebruik de ▲/▼ knoppen om de invoerpoort te selecteren.(2) Gebruik de ◀/► cursorknoppen om de digitale signaalmodus te veranderen.AUTO ⇔ NORMAAL ⇔ UITGEBREID[IMAGE]
	AUTO De optimale modus automatisch selecteren.
	NORMAAL Geschikt voor DVD signalen (16-235)
	UITGEBREID Geschikt voor computersignalen (0-255)
	• Indien het contrast van het beeld te hoog of te laag is, probeerdan een geschiktere modus te vinden.
COMPUTER-IN	Stel het type computer-ingangssignaal voor de COMPUTER IN poort in.(1) Gebruik de ▲/▼ knoppen om de in te stellen COMPUTER IN poort te selecteren.(2) Gebruik de ◀/► knoppen om het type computer-ingangssignaal te selecteren.• Door de AUTO modus te selecteren, kunt u een sync op het G-signaal of componentsignaal van de poort invoeren.• In de AUTO modus kan het beeld vervormd zijn bij sommige invoersignalen. Verwijder in een dergelijk geval de signaalconnector zodat er geen signaal wordt ontvangen en selecteer SYNC OP G UIT, en verbind dan opnieuw het signaal.
STILZETTEN	Schakel deframevergrendelingsfunctie in/uit voor elke poort.(1) Gebruik de ▲/▼ knoppen om de invoerpoort te selecteren.(2) Gebruik de ◀/► knoppen om de framevergrendlelingsfunctie in/uit te schakelen.SCHAKEL IN ⇔ SCHAKEL UIT• Deze functie wordt alleen uitgevoerd op een signaal met een verticale frequentie van 50 tot 60 Hz.• Wanneer SCHAKEL IN is geselecteerd, worden bewegende beelden vloeiender weergegeven.• Deze functie kan een zekere degradatie van het beeld veroorzaken. Selecteer in een dergelijk geval SCHAKEL UIT.

(vervolgd op volgende pagina)

Onderdeel Beschrijving

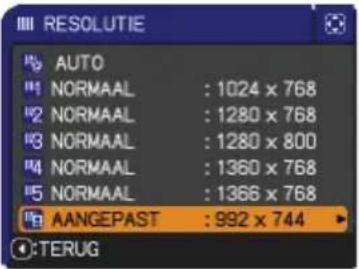

RESOLUTIE	De resolutie voor de COMPUTER IN1, COMPUTER IN2 en BNC invoersignalen kunnen worden ingesteld op deze projector.(1) Selecteer in het INPUT menu de RESOLUTIE d.m.v. de ▲/▼ knoppen en druk op de ▶ knop.Het RESOLUTIE menu zal worden weergegeven.(2) Selecteer in het RESOLUTIE menu de resolutie die u wenst weer te geven d.m.v. de ▲/▼ knoppen.Door AUTO te selecteren zal een geschikte resolutie voor het invoersignaal worden ingesteld.(3) Door op de ▶ of ENTER knop te drukken bij het selecteren van een NORMAAL resolutie, zullen de horizontale en verticale posities, klokfase en horizontale grootte automatisch worden aangepast.Het INPUT-INFORMATIE- dialoogvenster (55) zal worden weergegeven.(4) Om een aangepaste resolutie in te stellen, gebruik de ▲/▼ knoppen om AANGEPAST te selecteren en de AANGEPASTE RESOLUTIE BOX zal worden weergegeven. Stel de horizontale (HORIZONTAAL) en verticale (VERTIKAAL) resoluties in d.m.v. de ▲/▼/◄/► knoppen.Er bestaat geen garantie dat deze functie correct zal werken voor elke resolutie.(5) Om de instellingen te bewaren, plaats de cursor op het uiterst rechtse cijfer en druk op de ▶ knop.De horizontale en verticale posities, klokfase en horizontale grootte zullen automatisch worden aangepast.Nadat het INPUT-INFORMATIE-dialoogvenster (55) ongeveer 10 seconden is weergegeven, zal het scherm terugkeren naar het RESOLUTIE menu waarin de gewijzigde resolutie wordt weergegeven.(6) Om terug te keren naar de vorige resolutie zonder de wijzigingen te bewaren, plaats de cursor op het uiterst linkse cijfer en druk op de ◀ knop. Het scherm zal dan terugkeren naar het RESOLUTIE menu waarin de vorige resolutie wordt weergegeven.• Voor sommige beelden zou deze functie minder goed kunnen werken.

INSTELLING menu

Vanuit het INSTELLING menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd. Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer het vervolgens uit in overeenstemming met de volgende tabel.

GEAVANCEERD FOTO BEELD INPUT INSLELLING SCHERN OPTIE NETWORK VEILIGEED SNELMENU AFSLUITEN AUTO KEystone UITVOEREN KEystone +0 KEystone +0 ECO STAND NORMAAL SPIEGEL NORMAAL MONITOR ULTGANG COMPUTER IN 1 1024 x 768 @50Hz

Onderdeel Beschrijving
AUTO KEYSTONE	Door dit item te selecteren wordt de Automatische keystone distortion correction uitgevoerd. De projector corrigeert zelf automatisch verticale keystone distortion als gevolg van de (voor-/achterwaartse) plaatsingshoek.Deze functie zal slechts eenmaal worden uitgevoerd wanneer ze geselecteerd wordt in het menu. Wanneer de hellingshoek van de projector wordt gewijzigd, voer deze functie dan opnieuw uit.Het verstelbare bereik van deze functie zal variëren naargelang de invoer. Voor sommige invoersoorten kan deze functie minder goed werken.Wanneer V:INVERT of H&V:INVERT is geselecteerd naar het SPIEGEL item in het INSTELLING menu, en als het projectorscherm daarbij onder een hoek of naar beneden gericht staat, zou deze functie niet correct kunnen werken.Wanneer de zoomfunctie is ingesteld op TELE (telefoto focus), kan deze functie overdreven werken. Deze functie moet worden gebruikt wanneer de zoomfunctie is ingesteld op maximum WIDE (breedbeeldfocus) indien mogelijk.Wanneer de projector parallel staat (ongeveer ± 3^ ), zou deze functie niet kunnen werken.Wanneer de projector onder een hoek van ongeveer ± 30 graden of meer staat afgesteld, zou deze functie minder goed kunnen werken.Wanneer de verticale lens shift niet volledig opwaarts is ingesteld (niet volledig neerwaarts alleen voor het optionele lenstype USL-801 (51)), zou deze functie minder goed kunnen werken.Wanneer de horizontale lens shift niet in het midden is ingesteld, zou deze functie minder goed kunnen werken.Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector is ingesteld op (64).
KEYSTONE	Via de ◀/► knoppen wordt de verticale keystone distortion gecorrigeerd. Verklein de onderkant van het beeld ⇔ Verklein de bovenkant van het beeldHet instelbare bereik van deze functie zal variëren naargelang de invoertypes. Voor sommige invoertypes zou deze functie minder goed kunnen werken.Wanneer de horizontale lens shift niet in het midden is ingesteld, zou deze functie minder goed kunnen werken.Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector is ingesteld op (64).

(vervolgd op volgende pagina)

Item Beschrijving
KEYSTONE	Via de ◀/► knoppen wordt de horizontale keystone distortion gecorrigeerd. Verklein de linkerkant van het beeld ⇔ Verklein het beeld aan de rechterkant• Het verstelbare bereik van deze functie zal variëren naargelang de invoertypes. Voor sommige invoertypes zou deze functie minder goed kunnen werken.• Wanneer de zoomfunctie is ingesteld op TELE (telefoto focus), kan deze functie overdreven werken. Deze functie moet worden gebruikt wanneer de zoomfunctie is ingesteld op maximum WIDE (breedbeeldfocus) indien mogelijk.• Wanneer de verticale lens shift niet volledig opwaarts is ingesteld (niet volledig neerwaarts alleen voor het optionele lenstype USL-801 (51)), zou deze functie minder goed kunnen werken.• Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector staat op (64).
ECO STAND	Gebruik de ▲/▼ knoppen om de eco-modus uit/in te schakelen.NORMAAL ⇌ ECO• Wanneer ECO is geselecteerd, worden akoestisch geluid en schermhelderheid verminderd.
SPIEGEL	Via de ▲/▼ knoppen wordt de mirrorstatus gewijzigd. NORMAAL ⇌ H:INVERT ⇌ V:INVERT ⇌ H&V:INVERTAls de Transitie Detector is SCHAKEL IN en de SPIEGEL status gewijzigd, zal het Transitie Detector Alarm (64) worden weergegeven wanneer de projector wordt herstart nadat de power-knop is uitgeschakeld.• Als "SPIEGEL" op "V:INVERT" is ingesteld, zal het scherm ondersteboven gedraaid worden nadat het dialoogvenster is verdwenen.
MONITOR UITGANG	De combinatie van de beelden die op het scherm worden weergegeven en de beeldsignalen die worden gereproduceerd via de MONITOR OUT aansluiting kan via het menu worden ingesteld.Het beeld dat binnenkomt via de bij (2) geselecteerde aansluiting wordt gereproduceerd via de MONITOR OUT aansluiting terwijl het beeld dat binnenkomt via de bij (1) geselecteerde aansluiting op het scherm wordt weergegeven.(1) Kies de ingangsaansluiting voor beeldsignalen met de ▲/▼ toetsen.• Kies STANDBY om in te stellen welk uitgangssignaal gereproduceerd moet worden via de MONITOR OUT aansluiting wanneer het toestel uit (standby) staat.(2) Selecteer één van de COMPUTER IN of BNC aansluitingen met de ◀/► toetsen.COMPUTER IN1 ⇌ COMPUTER IN2 ⇌ SCHAKEL UIT ⇌ BNC ⇌SCHAKEL UIT schakelt de MONITOR OUT aansluiting uit.

SCHERM menu

Vanuit het SCHERM menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd.

Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer vervolgens uit volgens de onderstaande tabel.

GEAVANCEERD FOTO BEELD INPUT INSTALLING SCHERN OPTIE NETWORK VEILIGHED SNELMENU AFSLUITEN TAAL POSITIE MENU BLANK OPSTARTEN Mijn Schern Mijn Sch. Vaat MELDING NAAN VAN BRON PATROON G.B. COMPUTER IN 1 1024 x 768 @50Hz NEDERLANDS ZWART ORIGINEEL UITVDEREN SCHAKEL UIT SCHAKEL IN TESTBEELD

Item Beschrijving
TAAL	Via de ▲/▼/◄/► knoppen wordt de OSD (On Screen Display) taal gewijzigd.
POSITIE MENU	Via de ▲/▼/◄/► knoppen wordt de menupositie aangepast. Om de bewerking te stoppen, druk op de MENU knop op de afstandsbediening of doe niets meer gedurende ongever 10 seconden.
BLANK	Via de ▲/▼ knoppen wordt de blanco schermmodus gewijzigd. Het blanco scherm is een scherm voor de tijdelijke blanco-functie (26). Het wordt weergegeven door op de BLANK knop te drukken op de afstandsbediening.Mijn Scherm ⇔ ORIGINEEL ⇔ BLAUW ⇔ WIT ⇔ ZWART
	Mijn Scherm
	ORIGINEEL Scherm ingesteld als het standaardscherm.
	BLAUW, WIT, ZWART
	• Om een nabeeld te voorkomen, zal het Mijn Scherm of ORIGINEEL scherm veranderen in het gewone zwarte scherm na enkele minuten.

	Functie
Mijn Scherm	Scherm kan worden ingesteld in het Mijn Scherm item (44).
ORIGINEEL Scherm ingesteld als het standaardscherm.
BLAUW, WIT, Zwart	Gewone schermen in elke kleur.

(vervolgd op volgende pagina)

Item Beschrijving
OPSTARTEN	Via de ▲/▼ knoppen wordt de opstartschermmodus gewijzigd. Het opstartscherm is een scherm dat wordt weergegeven wanneer er geen (geschikt) signaal wordt gedetecteerd.Mijn Scherm ⇔ ORIGINEEL ⇔ SCHAKEL UIT
	Mijn Scherm
	ORIGINEEL Scherm ingesteld als het standaardscherm.
	SCHAKEL UIT Gewoon zwart scherm.
	• Om een nabeeld te voorkomen, zal het Mijn Scherm of ORIGINEEL scherm veranderen in het BLANK scherm (26) na enkele minuten. Als ook het BLANK scherm het Mijn Scherm of ORIGINEEL is, zal het gewone zwarte scherm in de plaats worden gebruikt.• Wanneer SCHAKEL IN is geselecteerd bij het onderdeel Mijn Scherm PASWOORD in het VEILIGHEID menu (62), is OPSTARTEN vast ingesteld op Mijn Scherm.

(vervolgd op volgende pagina)

Item Beschrijving
Mijn Scherm	Met dit item kunt u een beeld vastleggen om te gebruiken als Mijn Scherm beeld dat kan worden gebruikt het BLANK scherm en het OPSTARTEN scherm. Geef het beeld weer dat u wilt vastleggen voordat u de volgende procedure uitvoert.1. Door dit item te selecteren, wordteen dialoogscherm weergegeven met de naam "Mijn Scherm". U zal gevraagd worden of u een beeld wilt vastleggen vanop het huidige scherm.Wacht totdat het beeld wordt weergegeven, en druk op de ENTER of VIDEO knop op de afstandsbediening wanneer het volledig is weergegeven. Het beeld zal bevriezen en het frame voor vastleggen zal verschijnen.Om de bewerking te stoppen, druk op de RESET of COMPUTER knop op de afstandsbediening.2. Via de ▲/▼/◄/► knoppen wordt de framepositie aangepast.Verplaats het frame naar de positie van het beeld dat u wilt gebruiken. Het frame kan mogelijk niet worden verplaatst bij sommige invoersignalen.Om de registratie te beginnen, druk op de ENTER of VIDEO knop op de afstandsbediening.Om het scherm terug op te roepen en terug te keren naar het vorige dialoogvenster, druk op de RESET of COMPUTER knop op de afstandsbediening.Registratie neemt verscheidene minuten in beslag.Wanneer de registratie is voltooid, wordt het geregistreerde scherm en het volgende bericht weergegeven gedurende een paar seconden:"Mijn Scherm registratie is afgesloten."Als de registratie is mislukt, verschijnt het volgende bericht:"Er is een capture-fout opgetreden. Probeer opnieuw."• Dit item kan niet worden geselecteerd bij een HDMI of DVI-D signaal.• Deze functie kan niet worden geselecteerd wanneer SCHAKEL IN is geselecteerd in het Mijn Sch. Vast item (hieronder).• Deze functie kan niet geselecteerd worden wanneer SCHAKEL IN is geselecteerd bij het onderdeel Mijn Scherm PASWOORD in het VEILIGHEID menu (62).
Mjin Sch. Vast	Via de ▲/▼ knoppen wordt de Mijn Sch. Vast functie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL IN is geselecteerd, is het Mijn Scherm item vergrendeld. Gebruik deze functie om het huidige Mijn Scherm te beveiligen.• Deze functie kan niet geselecteerd worden wanneer SCHAKEL IN is geselecteerd bij het onderdeel Mijn Scherm PASWOORD in het VEILIGHEID menu (62).

(vervolgd op volgende pagina)

Item Beschrijving
MELDING	Via de ▲/▼ knoppen wordt de berichtfunctie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer SCHAKEL IN is geselecteerd, werkt de volgende berichtfunctie. “AUTO IN ACTIE” terwijl“GEEN INGANGSSIGNAAL”“SYNC IS BUITEN BEREIK”“ONJUISTE SCANFREQUENTIE”“Zoeken....” automatisch wordt aangepast, terwijl wordt gezocht naar de invoer “Bezig met zoeken....” terwijl een invoersignaal wordt gedetecteerd.De indicatie van het invoersignaal weergegeven door te wijzigenDe indicatie van de aspect ratio weergegeven door te wijzigenDe indicatie van de BEELD MODUS weergegeven door te wijzigenDe indicatie van de ACTIEVE IRIS weergegeven door te wijzigenDe indicatie van GEHEUGEN weergegeven door te wijzigenDe indicatie van "BEVRIES" en "II" terwijl het scherm wordt bevrozen d.m.v. de FREEZE knop.• Wanneer en SCHAKEL UIT is geselecteerd, denk er dan aan of het beeld bevrozen is. Verwar freezing niet met een storing (25).
NAAM VAN BRON	Elke invoerpoort voor deze projector kan een naam hebben.(1) Gebruik de ▲/▼ knoppen op het SCHERM menu om de NAAM VAN BRON te selecteren en druk op de ▶ knop.Het NAAM VAN BRON menu zal worden weergegeven.(2) Gebruik de ▲/▼ knoppen op het NAAM VAN BRON menu om de te benoemen poort te selecteren en druk op de ▶ knop. De rechterzijde van het menu is leeg totdat er een naam wordt opgegeven. Het NAAM VAN BRON dialoogvenster zal worden weergegeven.(3) De huidige naam zal worden weergegeven op de eerste regel. Gebruik de ▲/▼/◄/► knoppen en de ENTER of VIDEO knop om karakters te selecteren en in te voeren. De RESET totes kan worden gebruikt om 1 karakter per keer te wissen. Als u de cursor bovendien naar VERWIJDEREN of ALLES WISSEN beweegt op het scherm en de ENTER of VIDEO knop indrukt, zullen 1 of alle karakters worden gewist. De naam kan maximum 16 karakters bevatten.(4) Om een reeds ingevoerd karakter te wijzigen, druk op de ▲ knop om de cursor naar de eerste regel te verplaatsen, en gebruik de ◀/► knoppen om de cursor op het karakter te plaatsen dat moet worden gewijzigd. Nadat de ENTER of VIDEO knop is ingedrukt, is het karakter geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (3) hierboven.(5) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OK op het scherm en druk op de ENTER of VIDEO knop. Om terug te keren naar de vorige naam zonder de wijzigingen op te slaan, verplaats de cursor naar ANNULEREN op het scherm en druk op de ENTER of VIDEO knop.

(vervolgd op volgende pagina)

Item Beschrijving
PATROON	Gebruik de ▲/▼ knoppen om de modus voor het patroonscherm te veranderen.Druk op de ▶ knop om het geselecteerde patroon weer te geven en druk op de ◀ knop om het weergegeven scherm te sluiten.Het laatst geselecteerde patroon wordt weergegeven wanneer de MY BUTTON toegewezen aan de PATROON functie wordt ingedrukt (49).→ TESTBEELD ⇔ STIPPELLIJN1↔STIPPELLIJN4 ⇔ STIPPELLIJN3 ⇔ STIPPELLIJN2
G.B. (ondertiteling voor slechthorenden)	G.B. is een functie waarbij de tekst of dialoog van het audiogedeelte van een video, bestanden of andere presentatie of relevante geluiden wordt weergegeven. Om deze functie te kunnen gebruiken, hebt u een NTSC-formaat videobron of 480i@60 formaat componentvideobron nodig die de G.B. functie ondersteunt. Afhankelijk van de apparatuur of signaalbron is het mogelijk dat de functie niet juist werkt. In dit geval moet u de G.B. functie uitschakelen.WEERGEVENSelecteer de instelling G.B. WEERGEVEN uit de volgende opties met de ▲/▼ knoppen.SCHAKEL UIT ⇔ SCHAKEL INSCHAKEL UIT: De G.B. functie is uitgeschakeldSCHAKEL IN: De G.B. functie is ingeschakeld• De G.B. wordt niet getoond wanneer het OSD-menu actief is.• Met de G.B. functie worden de dialoog, het verhaal en/of de geluidseffecten van een televisieprogramma of andere videobron weergegeven. De G.B. functie is beschikbaar afhankelijk van de zender en/of de programma-inhoud.MODUSSelecteer de instelling G.B. MODUS uit de volgende opties met de ▲/▼ knoppen.CAPTIONS ⇔ TEKSTCAPTIONS: De G.B. weergevenTEKST: De tekstgegevens weergeven voor extra informatie zoals nieuwsberichten of een TV-programmagids. De informatie wordt over het volledige scherm weergegeven. Niet alle G.B. programma's hebben tekstinformatie.KANAALSelecteer de instelling G.B. KANAAL uit de volgende opties met de ▲/▼ knoppen.1 ⇔ 2 ⇔ 3 ⇔ 41: Kanaal 1, primair kanaal/taal2: Kanaal 23: Kanaal 34: Kanaal 4De kanaalgegevens kunnen verschillen, afhankelijk van de inhoud. Sommige kanalen kunnen voor een secundaire taal worden gebruikt of ze zijn leeg.

OPTIE menu

Vanuit het OPTIE menu kunnen de items weergegeven in de onderstaande tabel worden uitgevoerd. Selecteer een item d.m.v. de ▲/▼ cursorknoppen op de projector of de afstandsbediening en druk op de ▶ cursorknop op de projector of afstandsbediening, of op de ENTER knop op de afstandsbediening om het item uit te voeren, behalve de items LAMPTIJD en FILTERTIJD. Voer vervolgens uit volgens de onderstaande tabel.

GEAVANCEERD FOTO BEELD INPUT INSTALLING SCHERM OPTIE NETWORK VEILIGEED SNELMENU AFSLUTEN BRON OVERSLAAN AUTOM, ZOEKEN SCHAKEL UIT AUTO KEYSTONE SCHAKEL UIT DIRECT AAN SCHAKEL UIT AUTO UIT Dhn SLUITERTIMER 1h LAMPTUD Dh FILTERTUD Dh MLIN KNOP SIGNAALBRON COMPUTER IN 1 SERVICE COMPUTER IN 1 1024 x 768 860Hz

Item Beschrijving
BRON OVERSLAAN	De poort die is ingesteld op "OVERSLAAN" wordt genegeerd bij het zoeken met de AUTOM.ZOEKEN functie (hieronder) of de knoppen van COMPUTER, VIDEO of DIGITAAL (22).(1) Kies een beeldingangspoort met de ▲/▼ knoppen.(2) Gebruik de ◀/► knoppen om de BRON OVERSLAAN functie in/uit schakelen.NORMAAL ⇔ SOVERSLAAN• Deze instelling van "OVERSLAAN" is niet beschikbaar wanneer een bepaalde ingangspoort met de MY SOURCE knop enz. wordt opgegeven.
AUTOM. ZOEKEN	Via de ▲/▼ knoppen wordt de automatische signaalzoekfunctie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITAls SCHAKEL IN is geselecteerd, gaat detectie van geen signaal automatisch via de invoerpoorten in de onderstaande volgorde. De search wordt gestart vanaf de huidige poort. Wanneer er dan invoer wordt gedetecteerd, zal de projector stoppen met zoeken en het beeld weergeven.COMPUTER IN1 ⇒ COMPUTER IN2 ⇒ BNC ⇒ HDMI ⇒ DVI-DVIDEO 2 ⇔ VIDEO 1 ⇔ S-VIDEO ⇔ COMPONENT• De poort die is ingesteld op "OVERSLAAN" wordt genegeerd bij het zoeken met de AUTOM.ZOEKEN functie (boven).
AUTO KEYSTONE	Via de ▲/▼ knoppen wordt de automatische keystone functie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITSCHAKEL IN: Automatische keystone distortion correctie zal worden uitgevoerd wanneer de hellingshoek van de projector wordt veranderd.SCHAKEL UIT: Deze functie is uitgeschakeld. Voer de AUTO KEYSTONE in het INSTELLING menu voor automatische keystone distortion correctie• Wanneer de projector is opgehangen aan het plafond, zal deze functie niet correct functioneren, dus selecteer SCHAKEL UIT.• Deze functie zal niet beschikbaar zijn wanneer de Transitie Detector staat op (22).

(vervolgd op volgende pagina)

Item Beschrijving
DIRECT AAN	Via de ▲/▼ knoppen wordt de DIRECT AAN functie in/uitgeschakeld.SCHAKEL IN ⇔ SCHAKEL UITWanneer dit op SCHK.IN ingesteld staat, zal de lamp in de projector automatisch worden ingeschakeld zonder de gebruikelijke procedure (19), enkel wanneer de projector stroom krijgt nadat de stroom werd onderbroken terwijl de lamp aanstond.Deze functie werkt niet zolang er stroom naar de projector is gegaan terwijl de lamp uit is.Nadat de lamp werd ingeschakeld met de functie DIRECT AAN en als er geen invoer of geen handelingen worden gedetecteerd gedurende ongeveer 30 minuten, dan wordt de projector uitgeschakeld, zelfs als de functie AUTO UIT (hieronder) is uitgeschakeld.
AUTO UIT	Via de ▲/▼ knoppen wordt de tijd ingesteld waarna de projector automatisch wordt uitgeschakeld.Lang (max. 99 minuten) ⇔ Kort (min.0 minuten = SCHAKEL UIT)Wanneer de tijd wordt ingesteld op 0, wordt de projector niet automatisch uitgeschakeld.Wanneer de tijd wordt ingesteld tussen 1 en 99, en wanneer de gepasseerde tijd zonder een signaal of een ongeschikt signaal, de ingestelde tijd bereikt, zal de projectorlamp worden uitgeschakeld.Als één van de knoppen van de projector of de afstandsbediening wordt ingedrukt of één van de commando's (behalve ophaalcommando's) wordt overgedragen naar de CONTROL-poort tijdens de overeenkomstige tijd, dan zal de projector niet worden uitgeschakeld.Zie het gedeelte over “Uitschakelen” (20).
SLUITERTIMER	Gebruik de ▲/▼ knoppen om de tijd in te stellen waarna de projector automatisch wordt uitgeschakeld wanneer de sluiter gesloten is.1h ⇔ 3h ⇔ 6h[IMAGE]De sluiter wordt automatisch geopend wanneer de projector weer wordt ingeschakeld.
LAMPTIJD	De lamptijd is de gebruiksduur van de lamp, geteld vanaf de laatste instelling. Het wordt het OPTIE menu weergegeven.Door de RESET knop op de afstandsbediening of de►knop van de projector in te drukken, verschijnt er een dialoogvensler.Om de lamptijd te resetten, selecteer OK door de►knop in te drukken.ANNULEREN ⇒ OKReset de lamptijd alleen wanneer u de lamp hebt vervangen, om de juiste informatie over de lamp weer te geven.Voor het vervangen van de lamp, zie het gedeelte "Lampunit" (67, 68).
FILTERTIJDMIJN KNOP	De fi ltertijd is de gebruiksduur van de luchtfi liter, geteld vanaf de laatste instelling. Het wordt het OPTIE menu weergegeven.Door de RESET knop op de afstandsbediening of de►knop van de projector in te drukken, verschijnt er een dialoogvensler.Om de fi ltertijd te resetten, selecteer RESET door de▲knop in te drukken.ANNULEREN ⇒ OKReset de fi ltertijd alleen wanneer u de luchtfi liter hebt schoongemaakt of vervangen, om de juiste informatie over de luchtfi liter weer te geven.Voor het vervangen van de luchtfi liter, zie het gedeelte "Filter" (69).Dit onderdeel wordt gebruikt om een van de volgende functies toe te wijzen aan MY BUTTON - (1 tot 4) op de afstandsbediening (7).(1) Gebruik de ▲/▼ knoppen in het MIJN KNOP menu om een MIJN KNOP – (1 tot 4) te selecteren en druk op de ▶knop om het dialoogvenster voor de MIJN KNOP instelling weer te geven.(2) Wijs vervolgens d.m.v. de ▲/▼ knoppen één van de volgende functies toe aan de gekozen knop.COMPUTER IN1: Stelt poort in op COMPUTER IN1.COMPUTER IN2: Stelt poort in op COMPUTER IN2.BNC: Stelt poort in op BNC.HDMI: Stelt poort in op HDMI.DVI-D: Stelt poort in op DVI-D.COMPONENT: Stelt poort in op Component (Y, Cb/Pb, Cr/Pr).S-VIDEO: Stelt poort in op S-VIDEO.VIDEO 1: Stelt poort in op VIDEO 1.VIDEO 2: Stelt poort in op VIDEO 2.INFORMATIE: Toont de INPUT – INFORMATIE - (55) of de NETWERK – INFORMATIE - (55) of niets.AUTO KEYSTONE : Voert automatische keystone vervormingscorrectie uit (47).GEHEUGEN: Laadt één van opgeslagen aanpassingsgegevens (33).Wanneer meer dan één gegeven wordt opgeslagen,verandert de instelling telkens MY BUTTON wordt ingedrukt. Goen opgeslagen dataWanneer geen gegevens worden opgeslagen in het geheugen, verschijnt het dialoogvenster "Geen opgeslagen data". Wanneer de huidige instelling niet in het geheugen is opgeslagen, verschijnt het dialoogvenster zoals rechts afgebeeld.Als u de huidige instelling wilt behouden, drukt u op de ▶knop om af te sluiten.Anders zal het laden van gegevens de huidige ingestelde waarde overschrijven.ACTIEVE IRIS: Verandert de actieve iris modus.BEELD MODUS: Verandert de BEELD MODUS (29).FILTERRESET: Geeft het dialoogvenster voor de resetbevestiging van de fi ltertijd weer (48).PATROON: Laat het patroon dat is geselecteerd voor PATROON (46)verschijnen of verdwijnen.PbyP OMWISSELEN: Wisselt het beeld van de rechterkant met het beeld van de linkerkant in de P by P modus. (27)LENSGEHEUGEN-1: Laadt het LENSGEHEUGEN-1LENSGEHEUGEN-2: Laadt het LENSGEHEUGEN-2LENSGEHEUGEN-3: Laadt het LENSGEHEUGEN-3De lenspositie wordt verschoven overeenkomstig de geheugengegevens die voor het huidige lenstype zijn opgeslagen.Wanneer er geen geheugengegevens voor het lenstype zijn opgeslagen, wordt deze functie genegeerd.MIJN BEELD: Geeft het MIJN BEELD menu weer (59).
SIGNAALBRON	Dit item wijst ingangssignalen toe aan de MY SOURCE knop op de afstandsbediening (22).Gebruik de ▲/▼ knoppen voor het instellen van een van de ingangssignalen.

(vervolgd op volgende pagina)

Item Beschrijving

SERVICE

Door dit item te selecteren wordt het SERVICE menu weergegeven.Selecteer een item d.m.v. ▲/▼ knoppen, en druk op de ▶ knop ofde ENTER knop op de afstandsbediening om het item uit te voeren.VENTI SNELHEIDVia de ▲/▼ knoppen wordt de rotatiesnelheid van dekoelventilatoren ingesteld. De HOOG modus wordt gebruiktvoor highlands e.d. Merk op dat de projector meer geluidmaakt wanneer HOOG is ingesteld.HOOG ⇔ NORMAALAUTOM.REGEL.Via de ▲/▼ knoppen kan één van de modi wordengeselecteerd.Als SCHAKEL UIT is geselecteerd, is de automatischeaanpassingsfunctie uitgeschakeld.FIJN ⇔ SNEL ⇔ SCHAKEL UIT[IMAGE]FIJN: Fijnere afstelling incl. H SIZE aanpassing.SNEL: Snellere afstelling, H SIZE instellen op voorbewerkte gegevens voor het invoersignaal.Afhankelijk van de omstandigheden, zoals invoerbeeld, signaalkabel naar deprojector, omgeving rond de projector, enz., zou de automatische aanpassingniet correct kunnen werken. In een dergelijk geval, kies SCHAKEL UIT om deautomatische aanpassing uit te schakelen, en voer de aanpassingen manueel uit.GEEST1. Selecteer een kleurelement van ghost d.m.v.de ◄/► knoppen.2. Pas het geselecteerde element aan d.m.v. de▲/▼ knoppen om ghost te laten verdwijnen.FILTERMELDINGGebruik de ▲/▼ knoppen voor het instellen van de timervoor het attentiebericht voor het vervangen van het fi liter.2000h ⇔ 5000h ⇔ 10000h ⇔ SCHAKEL UITNa een item te hebben gekozen behalve SCHAKEL UIT, zal hetbericht “HERINNERING ER ZIJN *** UUR VERSTREKEN SINDSHET FILTER VERVANGEN IS.” verschijnen nadat de timer deintervaltijd ingesteld door deze functie, bereikt (71).Wanneer SCHAKEL UIT is gekozen, zal het bericht niet verschijnen.Gebruik deze functie om de luchtfi liter schoon te houden, door de geschikte tijd in testellen naargelang de omgeving van deze projector.Zie de volgende criteria.2000h: aanbevolen voor gebruik binnenshuis in een stoffi ge omgeving, zoals in een woestijnof een andere plaats met zandkorrels.5000h: aanbevolen voor gebruik binnenshuis, zoals op een plaats bij een raam, in een gang.10000h: aanbevolen voor gebruik op een algemene plaats binnenshuis.Maak het fi liter regelmatig schoon, ook wanneer er geen bericht is. Als de luchtfi Itergeblokkeerd raakt door stof en dergelijke, zal de interne temperatuur stijgen, waardoorer een storing kan optreden, of de levensduur van de projector kan verkort worden.Zorg ervoor dat de projector in een geschikte gebruiksomgeving wordt gebruikt enlet op de toestand van het fi liter.

(vervolgd op volgende pagina)

Item Beschrijving
SERVICE (vervolg)	LENS TYPESelecteer het lenstype dat momenteel wordt gebruikt d.m.v. de ▲/▼ knoppen.1:USL-801 ⇔ 2:SL-802 ⇔ 3:SL-803 ⇔ 4:SD-8047:AUTO ⇔ 6:UL-806 ⇔ 5:LL-805 1: voor een lens met een ultrakorte projectieafstand (USL-801)2: voor een lens met een korte projectieafstand (SL-802)3: voor een lens met een korte projectieafstand (SL-803)4: voor een standaard lens (SD-804)5: voor een lens met een lange projectieafstand (LL-805)6: voor een lens met een ultralange projectieafstand (UL-806)7:AUTO• Bij het selecteren van het lenstype wordt de lens naar het midden verschoven.Wanneer de lens gaat schuiven, verdwijnt het menu en ziet u het pictogram van de zandloper op het scherm. Het schuiven kan even duren.• Deze instelling heeft een invloed op de keystone vervorming enz.• Voor de optionele lens, raadpleeg uw verdeler.LENS SLOTGebruik de ▲/▼ knoppen om de knoppenvergrendeling in/uit te schakelen. Wanneer SCHAKEL IN wordt geselecteerd, worden de knoppen (ZOOM, FOCUS, LENS SHIFT, LENSGEHEUGEN (MIJN KNOP) vergrendeld.SCHAKEL IN ⇔ SCHAKEL UITKNOP ENSLOTVia de ▲/▼ knoppen wordt de knopvergrendelingsfunctie afgesloten. Wanneer SCHAKEL IN is geselecteerd, zijn de knoppen op de projector vergrendeld, behalve de STANDBY/ON knop.SCHAKEL IN ⇔ SCHAKEL UIT• Gebruik dit om misbruik of per ongeluk aanraken te voorkomen. Deze functie heeft geen enkel effect op de afstandsbediening.AFSTAND. ONTVANGER(1) Selecteer een afstandssensor d.m.v. de ◄/► knop.1:VOOR ⇔ 2:BOVEN ⇔ 3:ACHTER(2) Schakel het met de ◄/► knop.SCHAKEL IN ⇔ SCHAKEL UIT• Een sensor kan niet worden uitgeschakeld wanneer de andere twee uit staan. Er staat altijd minstens één sensor aan.AFSTAND. FREQUENTIE(1) Gebruik de ▲/▼ knop om de afstandssensor instelling van de Projector te wijzigen (17).1:NORMAAL ⇔ 2:HOOG(2) Gebruik de ▲/▼ knoppen om de afstandsbedieningssensor van de projector in of uit te schakelen.SCHAKEL IN ⇔ SCHAKEL UITDe standaardinstelling is voor beide 1:NORMAAL en 2:HOOG om aan te staan.Als de afstandsbediening niet correct werkt, stel dit dan in op enkel 1 of enkel 2 zoals beschreven in de Afstandsbedieningsinstellingen (17).Geen van beide kan worden uitgeschakeld op hetzelfde moment.
Item	Beschrijving
SERVICE (vervolg)	AFSTANDSBED. IDGebruik de ▲/▼ knoppen in het AFSTANDSBED. ID menu om een ID te selecteren en druk dan op de ▶ knop.ALLE ⇌ 1 ⇌ 2 ⇌ 3 ⇌ 4De projector wordt bediend door de afstandsbediening waarvan de ID knop op hetzelfde nummer is ingesteld als dit nummer.Wanneer ALLE wordt geselecteerd, kan de projector door elke afstandsbediening worden bediend, ongeacht de ID instelling.
	COMMUNICATIE	Selecteer dit onderdeel om het COMMUNICATIE menu weer te geven.In dit menu kunt u de communicatie-instellingen van de CONTROL IN en de CONTROL OUT poorten confi gureren.• Selecteer een onderdeel met de ▲/▼ cursorknoppen. Druk vervolgens op de ▶ knop om het submenu te openen voor het onderdeel dat u hebt geselecteerd. Als u op de ◀ knop drukt in plaats van op de ▶ knop, gaat u terug naar het vorige menu zonder de instelling te veranderen.Elk submenu kan op de hierboven beschreven manier worden bediend.N.B. • De onderdelen die in het COMMUNICATIE menu kunnen worden geselecteerd, verschillen afhankelijk van de instelling van het COMMUNICATIETYPE.• Voor de werking van de seriële communicatie wordt u verwezen naar de Netwerkgids (☐Netwerkgids – 3.7, 3.8).COMMUNICATIETYPEIn dit menu kunt u het communicatietype selecteren voor de overdracht vanaf deCONTROL OUT poort.NETWERKBRUG: Selecteer dit type als u een extern apparaat, zoals een netwerkterminal, via deze projector vanaf de computer wilt bedienen.(☐Netwerkgids – 3.7 Het externe apparaat via de projector bedienen (gebruik van de NETWERKBRUG functie))

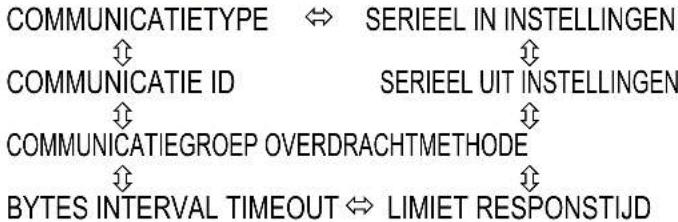

COMMUNICATIETYPE

Item	Beschrijving

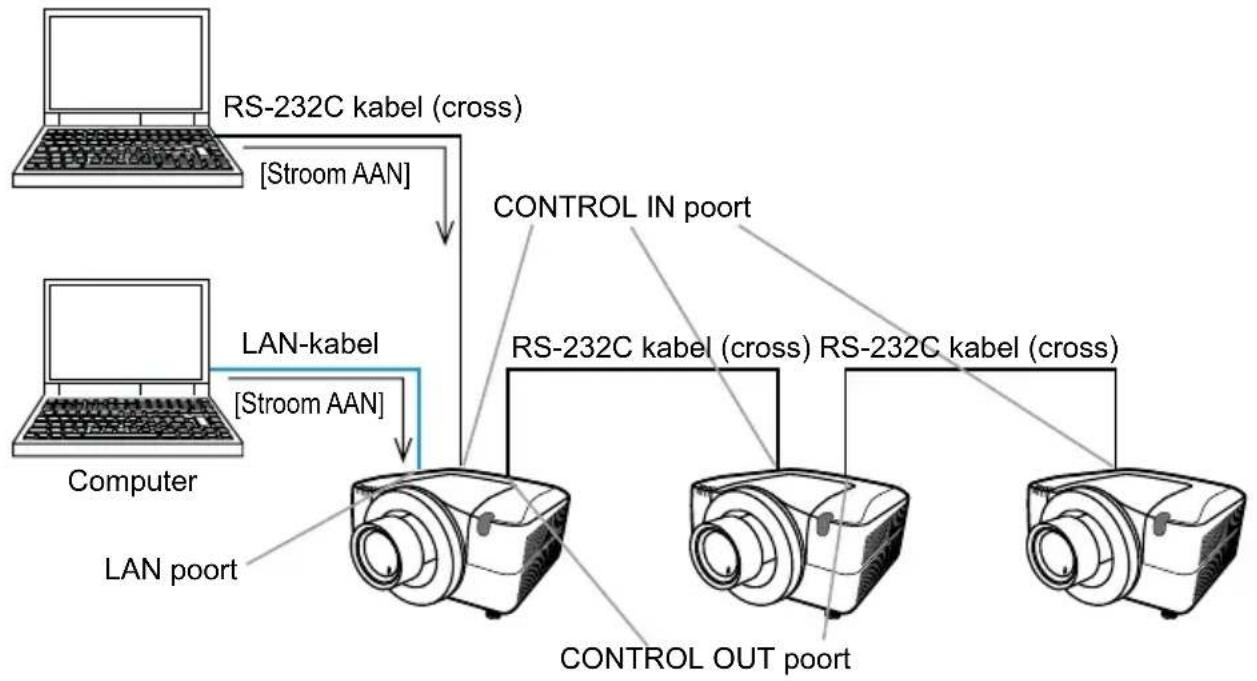

SERVICE (vervolg)	COMMUNICATIE (vervolg)	SERIESCHAKELING: Selecteer dit type als u meerdere projectors wilt aansluiten via een gedeelde RS-232C communicatiebus vanaf de computer. (☐Netwerkgids – 3.8 Meerdere projectors tegelijk bedienen (gebruik van de SERIESCHAKELING functie))SCHAKEL UIT: Selecteer deze modus als u geen gegevens via de CONTROL OUT poort wilt uitvoeren.N.B. • SCHAKEL UIT is de standaardinstelling.• Wanneer u NETWERKBRUG selecteert, moet u het onderdeel OVERDRACHTMETHODE controleren.SERIEEL IN INSTELLINGEN/SERIEEL UIT INSTELLINGENIn deze menu's kunt u de communicatieconditie voor de CONTROL IN en de CONTROLOUT poorten selecteren. BAUDSNELHEID4800 bps ⇔ 9600 bps 38400 bps ⇔ 19200 bps PARITEITGEEN ⇔ ONEVEN ⇔ EVENOVERDRACHTMETHODEDit menu is alleen beschikbaar wanneer NETWERKBRUG is geselecteerd voor het COMMUNICATIETYPE.Selecteer de overdrachtmethode voor de communicatie die via de NETWERKBURG vanaf de CONTROL OUT poort plaatsvindt.HALF-DUPLEX ⇔ VOLLEDIG DUPLEXHALF DUPLEX: Bij deze methode heeft de projector de beschikking over tweeweg-communicatie, maar slechts in één richting tegelijk, óf zenden óf ontvangen van gegevens.VOLLEDIG DUPLEX: Bij deze methode heeft de projector de beschikking over tweeweg-communicatie, dit wil zeggen gelijktijdig zenden en ontvangen van gegevens.N.B. • HALF DUPLEX is de standaardinstelling.• Wanneer u de HALF DUPLEX methode selecteert, moet u de onderdelen LIMIET RESPONSTIJD en BYTES INTERVAL TIMEOUT controleren.

(vervolgd op volgende pagina)

Item	Beschrijving
SERVICE (vervolg)	COMMUNICATIE (vervolg)	LIMIET RESPONSTIJDDit menu is alleen beschikbaar wanneer NETWERKBRUG is geselecteerd voor het COMMUNICATIETYPE en HALF DUPLEX is geselecteerd voor de OVERDRACHTMETHODE.Selecteer de tijdsperiode dat gewacht moet worden op responsgegevens vanaf een ander apparaat dat via de NETWERKBRUG en HALF DUPLEX vanaf de CONTROL OUT poort communiceert.SCHAKEL UIT ⇔ 1s ⇔ 2s ⇔ 3sSCHAKEL UIT: Selecteer deze modus als het niet nodig is om de respons te controleren van het apparaat waarnaar de projector de gegevens zendt. In deze modus kan de projector continu gegevens vanaf de computer zenden.1s/2s/3s: Selecteer de tijdsperiode dat de projector moet wachten op een respons van het apparaat waarnaar de projector gegevens zendt. Tijdens het wachten op een respons zendt de projector geen gegevens uit vanaf de CONTROL OUT poort.BYTES INTERVAL TIMEOUTDit menu is alleen beschikbaar wanneer NETWERKBRUG is geselecteerd voor het COMMUNICATIETYPE en HALF DUPLEX is geselecteerd voor de OVERDRACHTMETHODE.Selecteer het blanco tijdsinterval dat bepaalt dat de responsgegevens zijn afgelopen in de toestand waarin via de NETWERKBRUG en HALF DUPLEX vanaf de CONTROL OUT poort wordt gecommuniceerd.50ms ⇔ 100ms ⇔ 150ms ⇔ 200ms[IMAGE]

(vervolgd op volgende pagina)

Item	Beschrijving
SERVICE (vervolg)	COMMUNICATIE (vervolg)	COMMUNICATIEGROEP / COMMUNICATIE ID Dit menu is alleen beschikbaar wanneer SERIESCHAKELING is geselecteerd voor het COMMUNICATIETYPE. Bij simultane regeling van meerdere projectors via een serieschakeling kunt u de projectors de gewenste communicatiegroep-identifi catie en het ID nummer geven voor het identifi ceren van de projectors die op dezelfde bus zijn aangesloten. COMMUNICATIEGROEP: A ⇌ B ⇌ C ... O ⇌ P COMMUNICATIE ID: 1 ⇌ 2 ⇌ 3 ... 63 ⇌ 64 N.B. • De standaardinstelling voor de COMMUNICATIEGROEP is A en de standaardinstelling voor de COMMUNICATIE ID is 1.
	INFORMATIE Door dit item te selecteren wordt een dialoogvenster weergegeven genaamd "INPUT-INFORMATIE-". Het toont de informatie over de huidige invoer. • Het "STILZETTEN" bericht in het dialoogvenster betekent dat de vergrendelingsfunctie werkt. • Het "SCART RGB" bericht betekent dat de Component poort werkt als een SCART RGB invoerpoort. Raadpleeg het item COMPONENT in het INPUT menu (37). • Dit item kan niet worden geselecteerd voor geen signaal en sync uit • Als de MIJN TEKST WEERG. s ingesteld op SCHAKEL IN, wordt de MIJN TEKST weergegeven samen met de invoerinformatie in het INPUT-INFORMATIE- venster (66). FABRIEKSRESET Door SCHAKEL IN te selecteren d.m.v. de ▶ knop voert deze functie uit. Door deze functie zullen alle items in alle menu's terugkeren naar hun oorspronkelijke instelling. Let wel dat de items LAMPTIJD, FILTERTIJD, TAAL, VEILIGHEID en NETWERK niet opnieuw worden ingesteld. ANNULEREN ⇒ OK

NETWERK menu

Vergeet niet dat onjuiste netwerkinstellingen op deze projector storingen op het netwerk kunnen veroorzaken. Raadpleeg uw netwerkadministrator alvorens aan te sluiten op een bestaand toegangspunt op uw netwerk.

Selecteer "NETWERK" uit het hoofdmenu om toegang te krijgen tot de volgende functies.

GEAVANCEERO FOTO BEELD INPUT INSTALLING SCHERM OPTIE NETWORK VEILIGEED SNELMENU AFSLUTEN INSTELEN PROJECTORAAM MLN BEELD INFORMATIE SERVICE COMPUTER IN 1 1024 X 768 @60Hz

Selecteer een item d.m.v. de ▲/▼-cursorknoppen op de projector of de afstandsbediening en druk op de ▶-cursorknop op de projector of afstandsbediening of op de ENTER knop op de afstandsbediening om het onderdeel uit te voeren. Voer het vervolgens uit in overeenstemming met de volgende tabel.

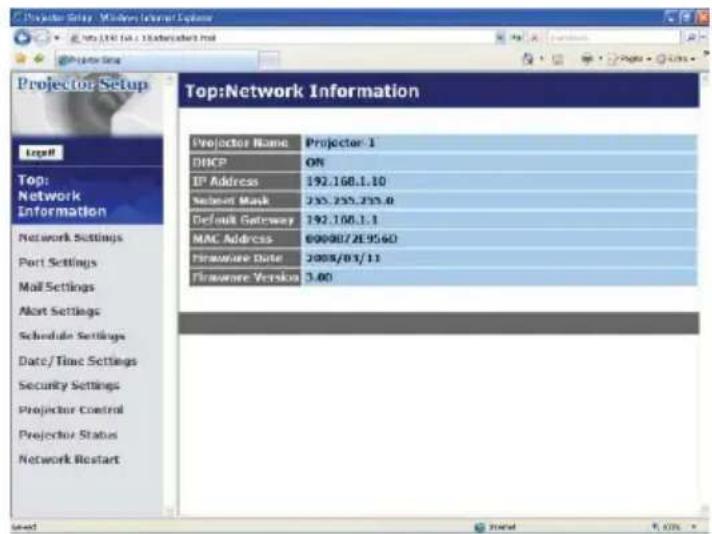

Raadpleeg de Gebruiksaanwijzing - Netwerkgids voor meer informatie over het gebruik van NETWERK.

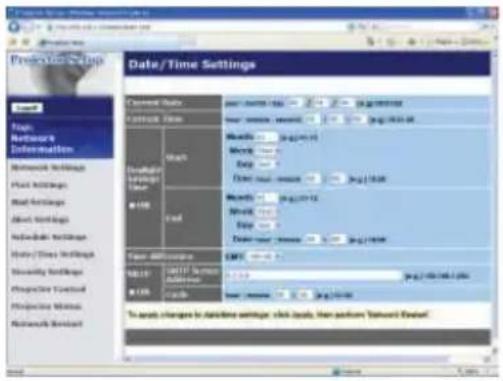

N.B. • Indien u geen SNTP gebruikt

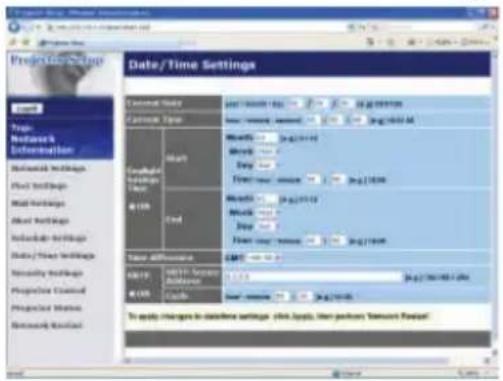

Date/Time Settings (Datum/

tijdinstellingen) van de Gebruiksaanwijzing - Netwerkgids), dan moet u de

DATUM EN TIJD instellen tijdens de initiële installatie.

Item Beschrijving
INSTELLEN	Als dit item wordt geselecteerd, zal het INSTELLEN Menu voor het netwerk worden geopend.Gebruik de ▲/▼-knoppen om een item te selecteren en de ▶-knop of de ENTER knop op de afstandsbediening om het item uit te voeren.
	DHCP (Dynamic Host Confi guration Protocol)	Gebruik de ▲/▼-knoppen om DHCP in/uit te schakelen.SCHAKEL IN ⇌ SCHAKEL UITSelecteer SCHAKEL UIT wanneer DHCP niet is ingeschakeld op het netwerk.Wanneer de “DHCP”-instelling verandert in “SCHAKEL IN”, duurt het een tijdje voordat het IP-adres van de DHCP-server wordt ontvangen.Auto IP-functie zal een IP-adres toegewezen krijgen als de projector geen IP- adres van de server kon verkrijgen, zelfs wanneer DHCP op “SCHAKEL IN” staat.

(vervolgd op volgende pagina)

Item Beschrijving
INSTELLEN (vervolg)	IP-ADRES	Gebruik de ▲/▼/◄/►-knoppenom het IP-ADRES in te voeren. Deze functie kan enkel wordengebruikt wanneer DHCP is ingesteld op SCHAKEL UIT.• Het IP-ADRES is het nummer dat deze projector identifi ceertop het netwerk. U kunt geen twee toestellen met hetzelfde IP-ADRES op hetzelfde netwerk hebben.• Het IP-ADRES “0.0.0.0” is niet toegelaten.
	SUBNETMASKER	Gebruik de ▲/▼/◄/►-knoppenom hetzelfde SUBNETMASKER dat wordt gebruikt door uw pc inte voeren. Deze functie kan enkel worden gebruikt wanneer DHCP isingesteld op SCHAKEL UIT.• Het SUBNETMASKER “0.0.0.0” is niet toegelaten.
	STANDAARD GATEWAY	Gebruik de ▲/▼/◄/►-knoppenom het STANDAARD GATEWAY-adres (een knooppuntop een computernetwerk dat dient als toegangspunt voor een andernetwerk) in te voeren.Deze functie kan enkel worden gebruikt wanneer DHCP is ingesteldop SCHAKEL UIT.
	DNS SERVER	Gebruik de ▲/▼/◄/►-knoppenom het DNS SERVER-adres inte voeren. De DNS SERVER iseen systeem om domeinnamen en IP-adressen op het Netwerk tebeheren.
	TIJDSVERSCHIL	Gebruik de ▲/▼-knoppenom het TIJDSVERSCHIL in tevoeren.Stel hetzelfde TIJDSVERSCHIL inals dat op uw pc. Indien u niet goedweet wat u moet doen, raadpleegt uuw IT-manager. .Gebruik de ►-knop om terug te keren naar het menu na deinstelling van het TIJDSVERSCHIL.
	DATUM EN TIJD	Gebruik de ▲/▼/◄/►-knoppen om het Jaar in te voeren(laatste twee cijfers), Maand, Datum, Uur en Minuten.• De projector zal deze instelling overschrijven endATUM EN TIJD-informatie van de Tijdserver ophalenwanneer SNTP is ingeschakeld. Date/Time Settings(Datum/tijdinstellingen) van de Gebruiksaanwijzing -Netwerkgids)

(vervolgd op volgende pagina)

Item Beschrijving

PROJECTORNAAM

(1) Gebruik de ▲/▼-knoppen in het NETWERK menu om het menu PROJECTORNAAM te selecteren en druk op de ►-knop. Het dialoogvenster PROJECTORNAAM zal worden weergegeven.(2) De huidige PROJECTORNAAM zal worden weergegeven op de eerste 3 regels. Indien nog niets is geschreven, zullen de regels leeg zijn.Gebruik de ▲/▼/◄/►-knoppen en de ENTER of VIDEO knop om tekens te selecteren en in te voeren. De RESET of COMPUTER knop kan gebruikt worden om 1 teken per keer te wissen. Als u de cursor beweegt naar VERWIJDEREN of ALLES WISSEN op het scherm en de ENTER of VIDEO knop indrukt, zullen 1 of alle tekens worden gewist.Voor de PROJECTORNAAM kunnen maximaal 64 tekens worden ingevoerd.(3) Om een reeds ingevoerd teken te wijzigen, drukt u op de ▲/▼-knop om de cursor naar één van de eerste 3 regels te bewegen en gebruikt u de ◀/►-knoppen om de cursor naar het teken te bewegen dat moet worden gewijzigd. Nadat de ENTER of VIDEO knop werd ingedrukt, wordt het teken geselecteerd. Volg dan dezelfde procedure zoals beschreven bij item (2) hierboven.(4) Om te stoppen met het invoeren van tekst, verplaats de cursor naar OK op het scherm en druk op de ►, ENTER of VIDEO knop. Om terug te keren naar de vorige PROJECTORNAAM zonder de wijzigingen op te slaan, verplaatst u de cursor naar ANNULEREN op het scherm en drukt u op de ◀, ENTER of VIDEO knop.

(vervolgd op volgende pagina)

Item Beschrijving

MIJN BEELD

Als u dit onderdeel selecteert, wordt het MIJN BEELD menu weergegeven.De toepassingssoftware "PJImage" is vereist om beeld(en) op te slaan op de projector.Gebruik de ▲/▼ knoppen om een onderdeel te selecteren dat een stil beeld is bij de MIJN BEELD (MOIJN BEELD (afbeeldingsoverdracht) weergave van de Gebruiksaanwijzing - Netwerkgids) en de ►knop of ENTER knop om het beeld weer te geven.Het item zonder opgeslagen beeld kan niet worden geselecteerd.De beeldnamen worden elk weergegeven in 16 tekens of minder.Om van weergegeven beeld te veranderenGebruik de ▲/▼-knoppen.Om terug te keren naar het menuDruk op de ◀-knop op de afstandsbediening.Wissen van het weergegeven beeld en het bronbestand op de projector.(1) Druk op de RESET knop op de afstandsbediening tijdens de weergave van een beeld om het MIJN BEELD - VERWIJDEREN menu weer te geven.(2) Druk op de ►knop om het wissen uit te voeren.Om te stoppen met wissen, drukt u op de ◀knop.

(vervolgd op volgende pagina)

Item Beschrijving
INFORMATIE	Door dit item te selecteren wordt het NETWERK -INFORMATIE-dialoogvenster weergegeven om de netwerkinstellingen te bevestigen.Alleen de eerste 16 tekens van de projectornaam worden weergegeven.Er wordt niets weergegeven in het “PROJECTORNAAM” veld voordat u dit item zelf heeft ingesteld. (58)Als het spanningsniveau van de batterij voor de ingebouwde klok lager wordt, kan de ingestelde tijd onjuist worden, zelfs na het invoeren van de juiste datum en tijd. Vervang de batterij zoals het hoort. (70)IP-ADRES, SUBNETMASKER en STANDAARD GATEWAY geven “0.0.0.0” aan als de DHCP op SCHAKEL IN staat en de projector geen adres van de DHCP-server krijgt.
SERVICE	Uitvoeren van dit onderdeel herstart en initialiseert de netwerkfuncties.Kies de HERSTART UITVOEREN met de ▶-knop.Gebruik vervolgens de ▶-knop om uit te voeren.Netwerk zal een keer afsluiten bij keuze van herstart.Als DHCP als aan is geselecteerd, zou het IP-adres kunnen veranderen.Na selectie van HERSTART UITVOEREN zou het NETWERK menu niet kunnenworden bediend gedurende ong. 30 seconden.

VEILIGHEID menu

Deze projector is uitgerust met beveiligingsfuncties.

Vanaf het VEILIGHEID menu kunnen de onderdelen getoond in de onderstaande tabel worden uitgevoerd.

Voor gebruik van het VEILIGHEID menu: U moet de gebruikersregistratie uitvoeren voordat u de beveiligingsfuncties kunt gebruiken.

VEILIGH.PASV.VERANDEREN MUN Schem PASWORO SCHAKEL UIT PIN LOCK SCHAKEL UIT TRANSITIE DETECTOR SCHAKEL UIT WACHTM MLN TEKST SCHAKEL UIT MUN TEKST WEERG SCHAKEL UIT MUN TEKST BWN. TERUG

Toegang tot het VEILIGHEID menu

1. Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om VOER PASWOORD IN te selecteren en druk dan op de ▶ knop. Het VOER PASWOORD IN vak wordt weergegeven.

Als u het paswoord bent vergeten

1. Terwijl het VOER PASWOORD IN vak wordt weergegeven, houdt u de RESET knop op de afstandsbediening ongeveer 3 seconden ingedrukt of u houdt de COMPUTER knop 3 seconden ingedrukt terwijl u de ▶ knop op de projector indrukt.
2. Er wordt een 10-cijferige informatiecode weergegeven. Neem contact op met uw dealer en geef de 10-cijferige informatiecode door.
   U ontvangt uw paswoord nadat de gebruikersregistratie is gecontroleerd.

VEILIGHEID VOER PASSWORD IN ANNULEREN 0 0 0 0 OK

VEILIGHEID Code gevraagd 01 2345.6789 OK

- Als er gedurende ongeveer 55 seconden geen toetsinvoer is terwijl de informatiecode wordt weergegeven, zal het menu worden gesloten. Indien nodig, herhaalt u de procedure vanaf stap 1.

1. Gebruik de ▲/▼/◄/► knoppen om het geregistreerde paswoord in te voeren. Het standaard paswoord is 9630. U kunt dit paswoord veranderen ( VEILIGH. PASW. VERANDEREN). Breng de cursor naar de rechterkant van het VOER PASWOORD IN vak en druk op de ► knop om het VEILIGHEID menu weer te geven.

- Het verdient aanbeveling het op de fabriek ingestelde standaard paswoord zo spoedig mogelijk te veranderen.

- Als er een verkeerd paswoord wordt ingevoerd, zal het VOER PASWOORD IN vak opnieuw worden weergegeven. Als er 3 maar een verkeerd paswoord wordt ingevoerd, zal de projector worden uitgeschakeld. Naderhand zal de projector telkens worden uitgeschakeld als er een verkeerd paswoord wordt ingevoerd.

1. U kunt de onderdelen kiezen die in de onderstaande tabel worden getoond.

VEILIGHEID VOER PASSWORD IN ANNULEREN 1 2 3 4 OK

VEILIGHEID VEILIGH PASW. VERANDEREN MUN SCHERN PASSWORD SACHAKEL UIT PIN LOCK SACHAKEL UIT TRANSITE DETECTOR SACHAKEL UIT WACHTN.MUN TEKST SACHAKEL UIT MUN TEKST WEERG SACHAKEL UIT MUN TEKST BUM. TERUG

Onderdeel Beschrijving
VEILIGH. PASW. VERANDEREN	1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om VEILIGH. PASW. VERANDEREN te selecteren en druk dan op de ▶ knop om het VOER NIEUW PASWOORD IN vak weer te geven.2 Gebruik de ▲/▼/◄/► knoppen om het nieuwe paswoord in te voeren.3 Breng de cursor naar de rechterkant van het VOER NIEUW PASWOORD IN vak, druk op ▶ knop om het OPNIEUW NIEUW PASWOORD vak weer te geven en voer dan hetzelfde paswoord opnieuw in.4 Breng de cursor naar de rechterkant van het OPNIEUW NIEUW PASWOORD vak en druk op de ▶ knop zodat het NOTEER NIEUW PASWOORD vak ongeveer 20 seconden wordt weergegeven. Maak nu een notitie van het paswoord. Druk op de ENTER knop van de afstandsbediening of op de VIDEO knop van de projector om het NOTEER NIEUW PASWOORD vak te sluiten.Zorg dat u het paswoord niet vergeet.
Item Beschrijving
Mijn Scherm PASWOORD	De Mijn Scherm PASWOORD functie kan worden gebruikt om toegang te verbieden tot de Mijn Scherm functie en voorkomen dat het huidig geregistreerde Mijn Scherm beeld wordt overschreven.1 Het Mijn Scherm PASWOORD inschakelen1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om Mijn Scherm PASWOORD PASWOORD te selecteren en druk de ▶ knop in om het Mijn Scherm PASWOORD aan/uit menu weer te geven.1-2 Geef het Mijn Scherm PASWOORD aan/uit menu weer d.m.v. de procedure in 1-1.1-3 Gebruik de ▲/▼ knoppen in het Mijn Scherm PASWOORD aan/uit menu om SCHAKEL IN te selecteren. De VOER PASWOORD IN box (klein) zal worden weergegeven.1-4 Gebruik de ▲/▼/◄/► knoppen om het PASWOORD in te voeren. Beweeg de cursor naar de rechterkant van de VOER PASWOORD IN box (klein) en druk op de► knop om de OPNIEUW PASWOORDbox weer te geven, voer hetzelfde PASWOORD opnieuw in.1-5 Beweeg de cursor naar de rechterzijde van de OPNIEUW PASWOORD box en druk op de ► knop om het SCHRIJF PASSSWORD OP VIDEO box ongeveer 20 seconden weer te geven, noteer het PASWOORD binnen die tijd.Door op ENTER te drukken op de afstandsbediening of de VIDEO knop op de projector, keert u terug naar Mijn Scherm PASWOORD aan/uit menu. Wanneer een PASWOORD wordt ingesteld voor Mijn Scherm:• De Mijn Scherm registratiefunctie (en menu) zullen onbeschikbaar zijn• Het Mijn Sch. Vast menu zal onbeschikbaar zijn• De OPSTARTEN instelling zal vergrendeld zijn op Mijn Scherm (en het menu zal onbeschikbaar zijn).Het Mijn Scherm PASWOORD uitschakelen zal een normale werking van deze functies toelaten.• Vergeet uw Mijn Scherm PASWOORD niet.2 Het Mijn Scherm PASWOORD uitschakelen2-1 Volg de procedure in 1-1 om het Mijn Scherm PASWOORD aan/uit menu weer te geven.2-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN box (groot) weer te geven. Voer het geregistreerd PASWOORD in en het scherm zal terugkeren naar het Mijn Scherm aan/uit menu.Als een onjuist PASWOORD is ingevoerd, zal het menu afsluiten. Herhaal indien nodig het proces van 2-1.3 Als u uw PASWOORD bent vergeten3-1 Volg de procedure in 1-1 om het Mijn Scherm PASWOORD aan/uit menu weer te geven.3-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN box (groot) weer te geven. De Inquiring Code van 10 cijfers zal worden weergegeven in de box.3-3 Contacteer uw dealer met de Inquiring Code van 10 cijfers. Uw PASWOORD zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd.
	VOER PASWOORD IN box (klein)

(vervolgd op volgende pagina)

Item Beschrijving
PIN LOCK	PIN LOCK is een functie die voorkomt dat de projector wordt gebruikt tenzij een geregistreerde Code wordt ingevoerd.1 De PIN LOCK inschakelen1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menuPIN LOCK te selecteren en druk de ▶ knop of de ENTER knop in om het PIN LOCK aan/uit menu weer te geven1-2 Gebruik de ▲/▼ knoppen in het PIN LOCK aan/uit menu om SCHAKEL IN te selecteren en de Voer PIN Code in box zal worden weergegeven.1-3 Voer een PIN Code in van 4 tekens d.m.v.▲/▼/◄/►, COMPUTER knoppen.De Opnieuw PIN Code box zal verschijnen. Voer dezelfde PIN Code opnieuw in. Hiermee wordt de PIN Code registratie voltooid.Indien er geen toesteninvoer is gedurende ongeveer 55 seconden terwijl de Voer PIN Code in box of de Opnieuw PIN Code box wordt weergegeven, zal het menu afsluiten. Herhaal indien nodig het proces vanaf 1-1.Nadien zal, telkens de projector opnieuw wordt opgestart nadat de power knop is uitgeschakeld, de Voer PIN Code in box worden weergegeven. Voer de geregistreerde PIN code in.De projector kan worden gebruikt nadat de geregistreerde PIN code is ingevoerd. Indien een onjuiste PIN code wordt ingevoerd, zal de Voer PIN Code in box opnieuw worden weergegeven.Als een onjuiste PIN Code 3 maal wordt ingevoerd, zal de projector afsluiten. Nadien zal de projector afsluiten telkens een onjuiste PIN code wordt ingevoerd. De projector zal ook afsluiten als er geen knopeninvoer is gedurende ongeveer 5 minuten terwijl de PIN MENU wordt weergegeven. Deze functie zal slechts worden geactiveerd wanneer de projector wordt gestart nadat de power knop werd uitgeschakeld.Vergeet uw PIN code niet.2 De PIN LOCK uitschakelen2-1 Volgt de procedure in 1-1 to weergave de PIN LOCK aan/uit menu. Gebruik de ▲/▼ knoppen om SCHAKEL UIT te selecteren en de Voer PIN Code in box zal worden weergegeven.Voer de geregistreerde PIN code in om de PIN LOCK functie uit te schakelen. Als er 3 keer een onjuist paswoord wordt ingevoerd, wordt het menu gesloten.3 Indien u uw PIN Code bent vergeten3-1 Houd terwijl het Voer PIN Code in box venster wordt getoond de RESET knop op de afstandsbediening 3 seconden lang ingedrukt, of houd de COMPUTER knop 3 seconden lang ingedrukt terwijl u op de projector op de ▶ knop drukt.De Inquiring Code van 10 cijfers zal worden weergegeven.Indien er geen knopeninvoer is voor ongeveer 5 minuten terwijl de Code gevraagd wordt weergegeven, zal de projector worden uitgeschakeld.3-2 Contacteer uw verdeler met de Code gevraagd van 10 cijfers. Uw paswoord zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd.
Item	Beschrijving
TRANSITIE DETECTOR	Als deze functie op SCHAKEL IN staat terwijl de verticale hoek van de projector of de spiegelinstelling waarbij de projector is aangezet verschilt van de voorheen opgenomen instelling, zal het TRANSITIE DETECTOR AAN alarm worden geactiveerd en zal de projector geen ingangssignaal weergeven.
	• Om het signaal opnieuw weer te geven, zet u deze functie op SCHAKEL UIT.• Nadat het TRANSITIE DETECTOR AAN alarm ongeveer 5 minuten is weergegeven, zal de lamp uitgaan.• De keystone-instelfunctie is niet beschikbaar zolang de Transitie Dectector functie is ingeschakeld.1 De TRANSITIE DETECTOR inschakelen1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om de TRANSITIE DETECTOR te selecteren en druk dan op de ▶knop of de ENTER knop om het TRANSITIE DETECTOR aan/uit menu weer te geven. Selecteer SCHAKEL IN zodat de huidige hoek- en spiegelinstelling worden opgenomen.1-2 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om de Transitie Detector te selecteren en druk dan op de ▶knop of de ENTER knop om het Transitie Detector aan/uit menu weer te geven.1-3 Gebruik de ▲/▼ knoppen om in het TRANSITIE DETECTOR aan/uit menu de instelling SCHAKEL IN te selecteren. Het VOER PASWOORD IN vak (klein) wordt weergegeven.1-4 Gebruik de ▲/▼/◄/► knoppen om een paswoord in te voeren.Breng de cursor naar de rechterkant van het VOER PASWOORD IN (klein) vak, druk op ▶knop om het OPNIEUW PASWOORD vak weer te geven en voer dan hetzelfde paswoord opnieuw in.1-5 Breng de cursor naar de rechterkant van het OPNIEUW PASWOORD vak en druk op de ▶knop zodat het NOTEER PASWOORD vak ongeveer 20 seconden wordt weergegeven. Maak een notitie van het paswoord.• Druk op de ENTER knop van de afstandsbediening of op de VIDEO knop van de projector om terug te keren naar het TRANSITIE DETECTOR aan/uit menu.• Zorg dat u uw TRANSITIE DETECTOR paswoord niet vergeet.• Deze functie wordt alleen geactiveerd wanneer de projector wordt gestart nadat de stroomschakelaar is uitgeschakeld.• Het is mogelijk dat deze functie niet juist werkt wanneer de projector niet stabiel staat wanneer SCHAKEL IN wordt geselecteerd.2 De TRANSITIE DETECTOR uitschakelen2-1 Volg de procedure in 1-1 om het Transitie Detector aan/uit menu weer te geven.2-2 Selecteer SCHAKEL UIT zodat het VOER PASWOORD IN vak (groot) verschijnt. Voer het geregistreerde paswoord in en het scherm keert terug naar het TRANSITIE DETECTOR aan/uit menu.Als een verkeerd paswoord wordt ingevoerd, zal het menu sluiten. Indien nodig, herhaalt u de procedure vanaf stap 3-1.3 Indien u uw paswoord bent vergeten3-1 Volg de procedure in 1-1 om het Transitie Detector aan/uit menu weer te geven.3-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN box (groot) weer te geven. De Code gevraagd van 10 cijfers zal worden weergegeven in de box.3-3 Contacteer uw dealer met de Code gevraagd van 10 cijfers. Uw paswoord zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd.	VOER PASWOORD IN box (klein)

(vervolgd op volgende pagina)

Item Beschrijving
WACHTW. MIJN TEKST	De WACHTW. MIJN TEKST functie kan voorkomen dat MIJN TEKST wordt overschreven.· Het MIJN TEKST WEERG. menu zal niet beschikbaar zijn, waardoor de WEERGAVE instelling niet kan worden gewijzigd.· Het MIJN TEKST BIJW. menu zal niet beschikbaar zijn, waardoor verhinderd wordt dat MIJN TEKST kan worden overschreven.1 WACHTW. MIJN TEKST inschakelen1-1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het WACHTW. MIJN TEKST menu te selecteren en druk op de ► knop om het WACHTW. MIJN TEKST aan/uit menu weer te geven.1-2 Het WACHTW. MIJN TEKST aan/uit menu weergeven d.m.v. de procedure in 1-1.1-3 Gebruik de ▲/▼ knoppen in het WACHTW. MIJN TEKST menu om SCHAKEL IN te selecteren. De VOER PASWOORD IN box (klein) zal worden weergegeven.1-4 Gebruik de ▲/▼/◄/► knoppen om het paswoord in te voeren. Beweeg de cursor naar de rechterzijde van de VOER PASWOORD IN BOX (klein) en druk de ► knop in om de OPNIEUW PASWOORD box weer te geven, en voer hetzelfde paswoord opnieuw in.1-5 Beweeg de cursor naar de rechterzijde van de OPNIEUW PASWOORD box en druk de ► knop in om het SCHRIJF PASSWOORD OP box voor ongeveer 20 seconden weer te geven, noteer het PASWOORD binnen die tijd.Door de ENTER knop op de afstandstbediening of de VIDEO knop op de projector in te drukken, keert u terug naar het WACHTW. MIJN TEKST aan/uit menu. Wanneer het paswoord is ingesteld voor MIJN TEKST;2 WACHTW. MIJN TEKST uitschakelen2-1 Volg de procedure in 1-1 om het WACHTW. MIJN TEKST aan/uit menu weer te geven.2-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN box (groot) weer te geven. Voer het geregistreerde paswoord in en het scherm zal terugkeren naar het WACHTW. MIJN TEKST aan/uit menu.Indien een onjuist paswoord wordt ingevoerd, zal het menu afsluiten.Herhaal indien nodig het proces van 2-1.3 Als u uw paswoord bent vergeten.3-1 Volg de procedure in 1-1 om het WACHTW. MIJN TEKST aan/uit menu weer te geven.3-2 Selecteer SCHAKEL UIT om de VOER PASWOORD IN box (groot) weer te geven. De code gevraagd van 10 cijfers zal worden weergegeven in de box.3-3 Contacteer uw dealer met de Code gevraagd van 10 cijfers. Uw paswoord zal worden verzonden nadat uw gebruikersregistratieinformatie is bevestigd.	VOER PASWOORD IN box (klein)VOER PASWOORD IN box (groot)

(vervolgd op volgende pagina)

Item	Beschrijving
MIJN TEKST WEERG.	1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het MIJN TEKST WEERG. menu te selecteren en druk de ►knop in om het MIJN TEKST WEERG. aan/uit menu weer te geven.2 Gebruik de ▲/▼ knoppen in het MIJN TEKST WEERG. aan/uit menu om in- of uitschakelen te selecteren.SCHAKEL IN ⇔ SCHAKEL UITIndien ingesteld op SCHAKEL IN, zal de ingevoerde MIJN TEKST worden weergegeven op het OPSTARTEN scherm en in het INPUT-INFORMATIE- dialoogvenster.Deze functie is slechts beschikbaar wanneer de WACHTW. MIJN TEKST functie is SCHAKEL UIT.
MIJN TEKST BIJW.	1 Gebruik de ▲/▼ knoppen in het VEILIGHEID menu om het MIJN TEKST BIJW. menu te selecteren en druk op de ►knop. Het MIJN TEKST BIJW. dialoogvenster zal worden weergegeven.2 De huidige MIJN TEKST zal worden weergegeven op de eerste 3 regels. Indien er nog niets werd geschreven, zullen de regels leeg zijn.Gebruik de ▲/▼/◄/►knoppen en de ENTER of VIDEO knop om karakters te selecteren en in te voeren. De RESET knop kan gebruikt worden om 1 karakter per keer te wissen. Als u de cursor bovendien naar VERWIJDEREN of ALLESWISSEN beweegt op het scherm en de ENTER of VIDEO knop indrukt, zullen 1 of alle karakters worden gewist. MIJN TEKST kan maximum 24 karakters bevatten.3 Om een reeds ingevoerd karakter te wijzigen, druk op de ▲/▼knop om de cursor naar één van de eerste 3 regels te verplaatsen, en gebruik de ◀/►knoppen om de cursor op het karakter te plaatsen dat moet worden gewijzigd.Nadat de ENTER of VIDEO knop is ingedrukt, is het karakter geselecteerd.Volg dan dezelfde procedure zoals beschreven bij item (2) hierboven.4 Om te stoppen met het invoeren van tekst, verplaats de cursor naar OK op het scherm en druk op de ENTER of VIDEO knop. Om terug te keren naar de MIJN TEKST zonder de wijzigingen op te slaan, verplaats de cursor naar ANNULEREN op het scherm en druk op de ENTER of VIDEO knop.De MIJN TEKST BIJW. functie is slechts beschikbaar wanneer de WACHTW. MIJN TEKST functie is SCHAKEL UIT.

Onderhoud

Lampunit

Wanneer de lamp volledig versleten is, kan deze doorbranden of springen. Het verdient aanbeveling een reservelamp in voorraad te houden en de lampunit te vervangen wanneer de geprojecteerde beelden donker worden of de kleuren inferieur zijn.

Neem contact op met uw dealer en geef het volgende typenummer door voor het bestellen van het reserveonderdeel.

Typenummer van de los verkrijgbare lampunit: DT01001

Als de projector aan het plafond is gemonteerd, of als de lamp is gesprongen, dient u uw dealer te vragen om de lampunit te vervangen. Anders kunt u de onderstaande aanwijzingen opvolgen om de lampunit te vervangen.

1. Controleer of de stekker uit het stopcontact is gehaald en het apparaat voldoende is afgekoeld.
2. Draai de schroef (aangegeven door een pijl) van de lampbehuizing los. Schuif de lampbehuizing uit het apparaat.
3. Draai de 3 schroeven (aangegeven door een pijl) van de lampunit los. Pak de handgrepen van de lampunit vast en neem de lampunit voorzichtig uit het apparaat.
4. Breng de nieuwe lampunit voorzichtig op de plaats aan. Draai de schroeven van de lampunit vast.
5. Schuif de lampbehuizing terug op zijn plaats en draai de schroef van de lampbehuizing vast.

6 Stel de LAMPTIJD waarde terug.

Lampkapje

(2) Druk op de MENU knop (op het bedieningspaneel of op de afstandsbediening) om GEAVANCEERD weer te geven. In het SNELMENU kunt u "GEAVANCEERD" selecteren met de ▲/▼ cursorknoppen en dan op de ▶ cursorknop drukken.

(3) Om het OPTIE menu te selecteren, selecteert u "OPTIE" met de ▲/▼ cursorknoppen in de linker kolom en drukt dan op de ▶ cursorknop.

(4) Om het LAMPTIJD dialoogvenster weer te geven, selecteert u "LAMPTIJD" met de ▲/▼ cursorknoppen in de rechter kolom en drukt dan op de ▶ cursorknop.

(5) Gebruik de ▶ cursorknop zoals in het dialoogvenster wordt aangegeven en selecteer "OK" om de LAMPTIJD waarde terug te stellen.

ORANGEERS F: FOD G: BOLD H: INPUT I: INSTALLING J: SCREEN K: RESET L: NETTER M: VISCRED N: SAVE MINDU A: AFLUTEN BRON CHILLARAN AUTOMY ZEBERN AUTO/KEYSTONE DIRECTOR ANION AUTO/LETTER SLUTTER LAMPTUD FETERTUD MLR ANDER STRAWLERON SERVICE COMPUTER IN 1 1024 x 708 (RGB) LAMPTUD RESET 1234h ANNULEREN OK

N.B. • De waarde die in het OPTIE menu als de LAMPTIJD wordt aangegeven, is de tijdsduur dat de lamp is gebruikt sinds de LAMPTIJD de laatste keer werd teruggesteld. Deze waarde is van belang om het juiste tijdstip voor het onderhoud te bepalen.

OPMERKING ▶ Zorg dat u de LAMPTIJD alleen terugstelt nadat u de lampunit hebt vervangen.

Lamp WAARSCHUWING

HOOG VOLTAGE

HOGE TEMPERATUUR

OGE DRUK

⚠ WAARSCHUWING ▶ De projector gebruikt een hogedrukkwiklamp. De lamp kan stuk gaan met een luide knal, of uitbranden, als ze wordt gestoten of gekrast, wordt vastgenomen terwijl ze heet is, of mettertijd verslijt. Hou er rekening mee dat elke lamp een verschillende levensduur heeft, en soms kan ze barsten of opbranden net nadat u ze bent beginnen te gebruiken. Bovendien is het mogelijk dat, wanneer de lamp barst, er stukken glas in de lampbehuizing vliegen, en dat er gas met kwik uit de uitlaatgaten van de projector ontsnapt.

▶ Over het verwijderen van een lamp: Dit product bevat een kwiklamp; deponeer ze niet bij het gewone vuilnis. Verwijder ze in overeenstemming met milieuwetgeving.

- Voor recyclage van lampen, ga naar www.lamprecycle.org (in de VS).

- Voor productverwijdering, contacteer uw lokaal gemeentebestuur of www.eiae.org (in de VS) of www.epsc.ca (in Canada).

Voor verdere informatie, bel uw leverancier.

Ontkoppel de plug van de stroom uit gang

- Als de lamp breekt (wat gepaard gaat met een luide knal), trek dan de stroomkabel uit het stopcontact en vraag een vervangingslamp aan bij uw lokale verdeler. Hou er rekening mee dat stukken glas de binnenkant van de projector kunnen beschadigen, of letsel kunnen veroorzaken bij het vastnemen, dus probeer de projector niet zelf schoon te maken of de lamp zelf te vervangen.

- Als de lamp breekt (wat gepaard gaat met een luide knal), verlucht de kamer goed en zorg ervoor dat u het ontsnappende gas niet inademt of in contact laat komen met uw ogen of mond.

- Alvorens de lamp te vervangen, schakel de projector uit en trek de stroomkabel uit en wacht minsten 45 minuten om de lamp voldoende te laten afkoelen. De lamp vastnemen terwijl ze nog heet is kan brandwonden veroorzaken en de lamp ook beschadigen.

- Schroef nooit open behalve de aangewezen (gemarkkeerd door een pijl) schroeven.

- Open de lampbehuizing niet terwijl de projector van het plafond hangt. Dat is gevaarlijk aangezien, als de lamp is gebroken, de stukken glas eruit zullen vallen wanneer de cover wordt geopend. Bovendien is het gevaarlijk om op hoge plaatsen te werken, dus vraag aan uw lokale verdeler om de lamp te vervangen, ook als deze niet gebroken is.

- Gebruik de projector niet met de lampbehuizing gedemonteerd. Zorg ervoor dat bij het vervangen van de lamp de schroeven stevig zijn vastgedraaid. Losse schroeven zouden schade of letsel kunnen veroorzaken.

- Gebruik alleen de lamp van het gespecifi eerste type.

- Indien de lamp breekt kort nadat ze voor het eerst in gebruik werd genomen, zijn er mogelijk nog andere elektriciteitsproblemen dan de lamp. Als dat het geval is, contacteer dan uw lokale dealer of vertegenwoordiger.

- Ga er voorzichtig mee om: stoten of krassen zouden ervoor kunnen zorgen dat de lamp breekt tijdens gebruik.

- De lamp gedurende langere tijd niet gebruiken kan ertoe leiden dat ze minder fel brandt, niet aangaat of breekt. Als de beelden donker lijken of als de kleurtoon vaag is, vervang de lamp dan zo snel mogelijk. Gebruik geen oude (gebruikte) lampen; dat kan leiden tot breken.

Filter

Voor een goede ventilatie van de projector moet u een reservefi liter aanschaffen en het fi liter regelmatig vervangen.

Veelvuldig vervangen van het fi Iter is echter niet nodig bij dit product.

Neem contact op met uw dealer en geef het volgende typenummer door voor het bestellen van het reserveonderdeel.

Typenummer van het los verkrijgbare fi Iter: MU06351

Hierna wordt het vervangen van het fi Iter in stappen beschreven.

1. Controleer of de stekker uit het stopcontact is gehaald en het apparaat voldoende is afgekoeld.
2. Gebruik een stofzuiger op en rondom het fi Iterdeksel.
3. Pak de knoppen van het fi Iterdeksel vast en trek het fi Iterdeksel naar boven om dit te verwijderen.
4. Druk de fi Iterknoppen samen en trek het fi Iter naar buiten.
5. Gebruik een stofzuiger op en rondom de inlaatluchtopeningen van de projector.
6. Breng het nieuwe fi Iter op de plaats aan.
7. Monteer het fi Iterdeksel op de plaats.
   8 Stel de FILTERTIJD waarde terug.

(1) Schakel de projector in.
(2) Druk op de MENU knop (op het bedieningspaneel of op de afstandsbediening) om het SNELMENU weer te geven. In GEAVANCEERD kunt u "SNELMENU" selecteren met de ▲/▼ cursorknoppen in de linker kolom en dan op de ▶ cursorknop drukken.
(3)Om het FILTERTIJD dialoogvenster weer te geven, selecteert u "FILTERTIJD" met de ▲/▼ cursorknoppen en drukt dan op de ▶ cursorknop.
(4) Gebruik de ▶ cursorknop zoals in het dialoogvenster wordt aangegeven en selecteer "OK" om de FILTERTIJD waarde terug te stellen.

Filterdeksel

oeld. het en

Knoppen van het fi Iterdeksel

N.B. • De waarde die in het SNELMENU als de FILTERTIJD wordt aangegeven, is de tijdsduur dat het fi Iter is gebruikt sinds de FILTERTIJD de laatste keer werd teruggesteld. Deze waarde is van belang om het juiste tijdstip voor het onderhoud te bepalen.

- U kunt de berichtfunctie gebruiken, die wordt ingesteld in het onderdeel FILTERTIJD van het OPTIE menu, om u erop attent te maken wanneer het fi Iter moet worden vervangen.

⚠ WAARSCHUWING ▶ Voordat u het fi Iter controleert of vervangt, moet u de projector uitschakelen, de stekker uit het stopcontact halen en de projector voldoende laten afkoelen.
▶ Voor een goede ventilatie van de projector moet het fi Iter regelmatig worden vervangen.
▶ Gebruik alleen het fi Itertype dat door de fabrikant is opgegeven.
OPMERKING ▶ De FILTERTIJD mag alleen worden teruggesteld nadat u het fi liter hebt vervangen.

Interne klok batterij

Deze projector is voorzien van een batterij voor de interne klok die nodig is voor de netwerkfunctie. Wanneer de klok niet juist werkt, dient u contact op te nemen met uw dealer om de batterij te laten controleren en eventueel te vervangen. Voor het vervangen van de batterij hebt u een nieuwe batterij van het volgende type nodig. U kunt deze in de winkel kopen of bij uw dealer bestellen.

HITACHI MAXELL, onderdeelnummer CR2032 of CR2032H

⚠ WAARSCHUWING ▶ Wees voorzichtig met de batterij, want bij verkeerd gebruik kan de batterij ontploffen, barsten of lekken wat kan resulteren in brand, letsel of milieuvervuiling.
- Gebruik alleen de voorgeschreven batterij.
- Vervang de batterij uitsluitend door een nieuwe batterij.
- Bewaar batterijen op een donkere, koele en droge plaats. Stel batterijen nooit bloot aan vuur of water.
- Voer geen werk uit op een batterij, bijvoorbeeld herladen of solderen.
- Bewaar batterijen op een donkere, koele en droge plaats. Stel batterijen nooit bloot aan vuur of water.
- Bewaar een batterij uit de buurt van kinderen en huisdieren. Wees voorzichtig dat de batterij niet wordt ingeslikt.
- Als een batterij gelekt heeft, veeg de lekkage goed weg met een afvaldoekje. Als de lekkage aan uw lichaam kleeft, spoel onmiddellijk goed met water. Als een batterij in de batterijhouder heeft gelekt, vervang de batterijen na de lekkage weggeveegd te hebben.
- Houd u aan de plaatselijke wetten wat betreft het weggooien van batterijen.

Overige

De lens

Wees voorzichtig dat er geen krassen, barsten, vuil of wasem op de lens komt, want dit heeft een nadelige invloed op de beeldkwaliteit. Wanneer de lens beslagen of vuil is, kunt u deze voorzichtig met een in de winkel verkrijgbaar lensreinigingsdoekje of -papier schoonmaken.

De buitenkant van de projector en de afstandsbediening

Om te zorgen dat uw projector veilig is in gebruik, laat hem ongeveer om het jaar schoonmaken en inspecteren bij uw verdeler.

Gebruik een zachte doek om de buitenkant van de projector en de afstandsbediening schoon te maken. Voor het verwijderen van hardnekkig vuil kunt u de doek bevochtigen met een zeepsopje. Wring de doek goed uit en wrijf zachtjes. Veeg tot slot met een zachte en droge doek na.

⚠ WAARSCHUWING ▶ Voordat u de lens controleert of schoonmaakt, moet u de projector uitschakelen, de stekker uit het stopcontact halen en de projector voldoende laten afkoelen.
Zorg dat er geen krassen op de projector komen en stoot er niet tegen. Pas vooral op met de lens.
▶ Wees voorzichtig dat het product niet nat wordt. Let op dat er geen vloeistoffen in het inwendige terechtkomen. Gebruik geen spuitbussen.
OPMERKING ▶ Raak het lensoppervlak niet met uw handen aan.
▶ Gebruik geen andere schoonmaak- of chemische producten dan opgegeven in deze handleiding.

Oplossingen vinden

Gerelateerde berichten

Wanneer de stroom van unit is ingeschakeld, kunnen berichten zoals die hieronder worden weergegeven. Als een dergelijk bericht wordt weergegeven op het scherm, volg dan de instructies die hieronder beschreven staan. Als hetzelfde bericht wordt weergegeven na de reparatie, of als er een ander bericht wordt weergegeven dan de onderstaande, neem dan contact op met uw verdeler of onderhoudsbedrijf.

Hoewel deze berichten automatisch zullen verdwijnen na enkele minuten, zullen ze opnieuw verschijnen telkens de stroom wordt ingeschakeld.

Bericht Beschrijving
	Er is geen invoersignaal.Bevestig de signaalinvoerverbinding en de status van de signaalbron.
	De horizontale of verticale frequentie van het invoersignaal bevindt zich niet binnen het opgegeven bereik.Controleer de specifi caties voor uw projector of die voor de signaalbron.
	Er komt een ongeschikt signaal binnen.Controleer de technische gegevens van uw projector of die van de signaalbron.
	De interne temperatuur is te veel aan het stijgen.Schakel de projector meteen uit (20) en laat het apparaat minimaal 20 minuten afkoelen. Voer de volgende controles uit nadat het apparaat is afgekoeld.- Zijn er geen voorwerpen e.d. rondom de projector die de ventilatie belemmeren?- Overschrijd de temperatuur rondom de projector de voorgeschreven maximumwaarde? (77).Wanneer dit bericht wordt weergegeven zonder dat er voorwerpen rondom de projector zijn zoals hierboven vermeld, moet het fi liter worden vervangen. Vervang het fi liter zo spoedig mogelijk overeenkomstig de aanwijzingen in de paragraaf "Filter" in het hoofdstuk "Onderhoud" (69). Vergeet niet om de FILTERTIJD terug te stellen meteen nadat het fi liter is vervangen.
	Het fi Iter moet worden vervangen.De waarde van de FILTERTIJD heeft de vooringestelde waarde bereikt van de FILTERMELDING in het SERVICE menu onder het OPTIE menu (50). Vervang het fi liter zo spoedig mogelijk overeenkomstig de aanwijzingen in de paragraaf "Filter" in het hoofdstuk "Onderhoud" (69). Vergeet niet om de FILTERTIJD terug te stellen meteen nadat het fi liter is vervangen.
	De knoppen kunnen in de volgende gevallen niet worden bediend.- Wanneer de lens aan het bewegen is, wordt de bediening van de knoppen op het bedieningspaneel of de afstandsbediening genegeerd. Wacht tot het LENS SHIFT controlelampje stopt met knipperen.- Wanneer op de afstandsbediening (of op het bedieningspaneel van het apparaat) een van de knoppen wordt ingedrukt die achter elkaar signalen oproepen, zullen de signalen worden genegeerd die op "OVERSLAAN" zijn ingesteld in BRON OVERSLAAN van het OPTIE menu.

Over de controlelampjes

Oplichten en knipperen van het POWER controlelampje, het TEMP controlelampje, het LAMP controlelampje, het SECURITY controlelampje en het SHUTTER controlelampje hebben de betekenissen die in de onderstaande tabel zijn beschreven. Volg de instructies in de tabel. Als dezelfde indicatie wordt weergegeven na de reparatie, of als er een andere indicatie wordt weergegeven dan de onderstaand, neem dan contact op met uw verdeler of onderhoudsbedrijf.

POWER	TEMP	LAMP	SECURITY	SHUTTER	Beschrijving
Oranje oplichten	Uitgeschakeld	Uitgeschakeld	Uitgeschakeld	Uitgeschakeld	De projector is in standby.Raadpleeg de sectie “Voeding aan/uit”.
Groen knipperen	Uitgeschakeld	Uitgeschakeld	Uitgeschakeld	Uitgeschakeld	De projector is aan het opwarmen.Even geduld.
Groen oplichten	Uitgeschakeld	Uitgeschakeld	Uitgeschakeld	Uitgeschakeld	De projector is ingeschakeld.Normale bewerkingen kunnen worden uitgevoerd
Oranje knipperen	Uitgeschakeld	Uitgeschakeld	Uitgeschakeld	Uitgeschakeld	De projector is aan het afkoelen.Even geduld.
Uitgeschakeld	Uitgeschakeld	Uitgeschakeld	Rood knipperen	Uitgeschakeld	De PIN Lock of (en) TRANSITIE DETECTOR is (zijn) aan.Zie de beschrijving 63,64).
Uitgeschakeld	Uitgeschakeld	Uitgeschakeld	Uitgeschakeld	Geel knipperen	De SLUITER is gesloten.Zie de beschrijving 26).
Rood knipperen	(discretionair)	(discretionair)	Uitgeschakeld	Uitgeschakeld	De projector is aan het afkoelen. Er werd een fout gedetecteerd.Even geduld tot het POWER indicatorlampje stopt met knipperen, en voer dan de correcte maatregel uit op basis van de onderstaande itembeschrijvingen.
Rood knipperen of Rood oplichten	Uitgeschakeld	Rood oplichten	Uitgeschakeld	Uitgeschakeld	De lamp gaat niet aan en het is mogelijk dat het binnenste gedeelte oververhit is geraakt.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, check dan de volgende items, en schakel vervolgens de stroom weer in.Is er een geblokkeerde luchtdoorgang?Is de luchtfi Iter vuil?Is de omgevingstemperatuur hoger dan 35°C?Als dezelfde indicatie wordt weergegeven na de reparatie, vervang dan de lamp en raadpleeg daarbij de “Lamp” sectie.
Rood knipperen of Rood oplichten	Uitgeschakeld	Rood knipperen	Uitgeschakeld	Uitgeschakeld	De lampbehuizing heeft/beschikt over niet been op de juiste manier bevestiged.Schakel de stroom uit en laat de projector minstens 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer of de lampbehuizing nog goed bevestigd is. Schakel na eventueel onderhoud de stroom weer in. Als dezelfde indicatie nog wordt weergegeven na de reparatie, neem dan contact op met uw verdeler of onderhoudsbedrijf.

(Vervolgd op volgende pagina)

POWER	TEMP	LAMP	SECURITY	SHUTTER	Beschrijving
Rood knipperen of Rood oplichten	Rood knipperen	Uitgeschakeld	Uitgeschakeld Uitgeschakeld		De koelventilator werkt niet.Schakel de stroom uit en laat de projector minstens 20 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer of er geen vreemde stoffen zijn terechtgekomen in de ventilator, enz. en schakel de stroom weer in.Als dezelfde indicatie wordt weergegeven na de reparatie, neem dan contact op met uw verdeler of onderhoudsbedrijf.
Rood knipperen of Rood oplichten	Rood oplichten	Uitgeschakeld	Uitgeschakeld Uitgeschakeld		De interne temperatuur is te veel aan het stijgen.Schakel de projector meteen uit (20) en laat het apparaat minimaal 20 minuten afkoelen. Voer de volgende controles uit nadat het apparaat is afgekoeld.- Zijn er geen voorwerpen e.d. rondom de projector die de ventilatie belemmeren?- Overschrijd de temperatuur rondom de projector de voorgeschreven maximumwaarde? (77).Wanneer dit bericht wordt weergegeven zonder dat er voorwerpen rondom de projector zijn zoals hierboven vermeld, moet het fi liter worden vervangen. Vervang het fi liter zo spoedig mogelijk overeenkomstig de aanwijzingen in de paragraaf "Filter" in het hoofdstuk "Onderhoud" (69). Vergeet niet om de FILTERTIJD terug te stellen meteen nadat het fi liter is vervangen.
Groen oplichten	Simultaan Rood knipperen		Uitgeschakeld Uitgeschakeld		Het fi liter moet worden vervangen.De waarde van de FILTERTIJD heeft de vooringestelde waarde bereikt van de FILTERMELDING in het SERVICE menu onder het OPTIE menu (50). Vervang het fi liter zo spoedig mogelijk overeenkomstig de aanwijzingen in de paragraaf "Filter" in het hoofdstuk "Onderhoud" (69). Vergeet niet om de FILTERTIJD terug te stellen meteen nadat het fi liter is vervangen.
Groen oplichten	Afwisselend Rood knipperen		Uitgeschakeld Uitgeschakeld		Het is mogelijk dat het binnengedeelte onderkoeld is geraakt.Gebruik de eenheid alleen binnen de gebruikstemperatuurparameters (5°C tot 35°C). Schakel na de reperatie de stroom weer in.
Groen knipperen voor ongeveer 3 seconden	Uitgeschakeld	Uitgeschakeld Uitgeschakeld Uitgeschakeld			Er is ten minste 1 “Stroom AAN” schema opgeslagen in de projector.(Raadpleeg de Gebruiksaanwijzing - Netwerkgids: Schedule Settings (Agenda instellingen) Voor verdere informatie.)

N.B. • Wanneer het binnengedeelte oververhit is geraakt, wordt de stroombron om veiligheidsredenen automatisch uitgeschakeld, en de indicatorlampjes kunnen ook uitgaan. Druk in een dergelijk geval op de “O” (off) zijde van de stroomschakelaar, en wacht minstens 45 minuten. Nadat de projector voldoende is afgekoeld, controleer of de lamp en de lampbehuizing nog goed bevestigd zijn, en schakel vervolgens de stroom weer in.

Fenomenen die gemakkelijk voor machinedefecten gehouden kunnen worden

⚠ WAARSCHUWING ▶ Gebruik de projector nooit als er zich abnormale zaken voordoen zoals rook, vreemde geur, overmatig lawaai, beschadigde behuizing of elementen of kabels, penetratie van vloeistoffen of vreemde stoffen, enz. Schakel in dergelijke gevallen onmiddellijk de stroomschakelaar uit en trek dan de stroomplug uit het stopcontact. Wanneer u zeker bent dat de rook of geur zijn gestopt, neem contact op met uw dealer of onderhoudsbedrijf.

Alvorens om een reparatie te verzoeken, controleer het volgende op basis van het diagram. Deze handeling lost soms het probleem op.

Indien de situatie kan niet gecorrigeerd kan worden ;

- De microprocessor van de projector moet mogelijk gereset worden. Druk op de schakelaar uitschakelen d.m.v. een naald of iets dergelijks en de projector zal onmiddellijk worden uitgeschakeld.

Alvorens het weer te schakelen, wacht u tenminte 10 minuten om de projector voldoende te laten afkoelen.

- Sommige instellingen kunnen foutief zijn. Probeer eerst de FABRIEKSRESET functie van het SERVICE item in het OPTIE menu (55) om alle instellingen naar de fabrieksstandaard te herstellen.

Vervolgens, indien het probleem niet weg is na de oplossing, gelieve contact met uw leverancier of service company.

Fenomeen Gevallen die geen machinedefecten betreffen		Referentie pagina
Stroom komt niet op.	De elektrische stroomkabel is niet aangesloten.Op de juiste wijze connect de stroom kabel.	15
	De stroom schakelaar is niet ingesteld op de aan positie.Set de stroom schakelaar to [ | ] (on).	19
	De hoofdstroombron is tijdens de werking onderbroken door bijvoorbeeld een stroomonderbreking (panne), enz.Schakel de stroom uit en laat de projector minstens 2 minuten afkoelen, en schakel vervolgens de stroom opnieuw in.	19, 20
	Ofwel er is geen lamp en/of lampbehuizing aanwezig, ofwel is één van beide niet goed vastgemaakt.Schakel de stroom uit en laat de projector minstens 45 minuten afkoelen. Nadat de projector voldoende is afgekoeld, controleer of de lamp en de lampbehuizing nog goed bevestigd zijn, en schakel vervolgens de stroom weer in.	67

(Vervolgd op volgende pagina)

Fenomeen Gevallen die geen machinedefecten betreffen		Referentie pagina
Er worden geen beelden weergegeven.	De signaal kabels zijn niet op de juiste wijze aangesloten.Sluit de verbindingskabels op de correcte wijze aan.	11
	De helderheid is op een zeer laag niveau ingesteld.De HELDER aanpassen tot een hoger niveau met behulp van de menufunctie of de afstandsbediening.	31
	De computer kan de de projector niet detecteren als een plug en play monitor.Controleer of de computer een plug en play monitor kan detecteren door met een andere plug en play monitor te testen.	14
	Het BLANK scherm wordt weergegeven.Druk op de BLANK knop op de afstandsbediening.	26
	De sluiter is gesloten.Druk op de SHUTTER knop.	26
Er worden geen afbeeldingen of vervormde afbeeldingen weergegeven op de HDMI invoer.	De HDMI cable is niet op de juiste wijze aangesloten.Op de juiste wijze de HDMI kabel aansluiten.	11
	Uw HDMI apparatuur is niet compatibel met de projectorDeze projector kan aangesloten worden op andere apparatuur die een HDMI of DVI aansluitmogelijkeheid heeft, maar met sommige apparatuur werkt de projector mogelijk niet goed.	14
	Uw HDMI apparatuur en de projector zijn niet op elkaar afgestemd.Schakel beide toestellen uit en schakel ze weer in	-
	Het signaalformaat op de HDMI wordt niet ondersteund.Controleren de video instelling op uw HDMI equipment.	14

(Vervolgd op volgende pagina)

Fenomeen Gevallen die geen machinedefecten betreffen		Referentie pagina
Videoschermweergave staat stil.	De BEVRIES functie werkt.Druk op de FREEZE knop om het scherm terug naar normaal te herstellen.	25
Kleuren hebben vervaagd voorkomen, of de kleurtoon is zwak.	Kleurinstellingen zijn niet op de juiste wijze aangepast.Voer afbeeldingaanpassingen uit bij de KLEURTEMP., KLEUR, TINT en/of KLEURVARIATIE instellingen, met behulp van de menufuncties.	32, 36
	KLEURVARIATIE instelling is niet geschikt.Wijzig de KLEURVARIATIE instelling naar AUTO, RGB, SMPTE240, REC709 of REC601	36
Afbeeldingen zien er donker uit.	De helderheid en/of contrast zijn op een zeer laag niveau ingesteld.Stel HELDER en/of CONTRAST instellingen bij tot een hoger niveau, met behulp van de menufunctie.	31
	De ECO STAND functie werkt.Selecteer NORMAAL voor het ECO STAND onderdeel in het INSTELLING menu.	30, 41
	De lamp nadert het einde van de levensduur.Vervang de lamp.	67, 68
Afbeeldingen zien er wazig uit.	De focus en/of de horizontale fase instellingen zijn niet juist ingesteld.Stel de focus in met de FOCUS knop en de H FASE met de menufunctie.	21
	De lens is vies of wazig.Maak de lens schoon zoals beschreven in de paragraaf "De lens" in "Overige".	70
Afbeeldingen trillen.	De uitlaatventilatieopeningen aan de voorkant zijn bij sommige objecten geblokkeerd.Verwijder objecten van voorkant van de projector.	10

N.B. • Hoewel er heldere of donkere stukken op het scherm kunnen verschijnen, dit is een unieke eigenschap van LCD-weergave en het wijst niet op een machinedefect.

Garantie en nadat-service

Indien er zich een probleem voordoet met de apparatuur, raadpleeg dan eerst "Oplossingen vinden" en overloop de aanbevolen controlepunten. Als het probleem daardoor niet is opgelost, neem dan contact op met uw verdeler of onderhoudsbedrijf. Zij zullen u vertellen welke garantiebepalingen van toepassing zijn.

Specifications

Item Specifi caties
Productnaam Liquid crystal projector
Liquid Crystal Panel	CP-X10000: 1024 horizontal x 768 verticaleCP-WX11000: 1366 horizontal x 800 verticaleCP-SX12000: 1400 horizontal x 1050 verticale
Lens * Raadpleeg de handleiding van de los verkrijgbare lens.
Lamp 350W UHB
Stroomtoevoer AC 110-120V/6,0A, AC220-240V/3,1A
Stroom consumptie 540W
Temperatuurbereik 5 – 35°C (Bedrijf)
Gewicht (mass) 13,1 kg (ongeveer)
Poorten	HDMI ...... HDMI-aansluiting x 1DVI-D ...... DVI-D-aansluiting x 1LAN ...... RJ45-aansluiting x 1MONITOR OUT ...... D-sub 15-pins mini-aansluiting x 1CONTROL IN ...... D-sub 9-pins plug x 1CONTROL OUT ...... D-sub 9-pins plug x 1REMOTE CONTROL IN ......3,5 stereo mini-aansluiting x 1REMOTE CONTROL OUT ......3,5 stereo mini-aansluiting x 1S-VIDEO ...... DIN 4-pins mini-aansluiting x 1VIDEO 1 ...... RCA-aansluiting x 1VIDEO 2 ...... BNC-aansluiting x 1COMPUTER IN1 ...... D-sub 15-pins mini-aansluiting x 1COMPUTER IN2 ...... D-sub 15-pins mini-aansluiting x 1BNC (G/Y, B/Cb/Pb, R/Cr/Pr, H, V) ...... BNC-aansluiting x 5Component (Y, Cb/Pb, Cr/Pr) ...... RCA-aansluiting x 3
Optionele onderdelen	Lens:USL-801 (Lens met ultrakorte projectieafstand)SL-802 (Lens met korte projectieafstand)SL-803 (Lens met korte projectieafstand)SD-804 (Standaard lens)LL-805 (Lens met lange projectieafstand)UL-806 (Lens met ultralange projectieafstand)Lamp: DT01001Filter: MU06351Kabelafdekking: CC10000	Lens adapter eenheid: KU00041 Montagemateriaal: HAS-10000 (Beugel voor plafondmontage) HAS-204L (Bevestigingsadapter voor laag plafond) HAS-304H (Bevestigingsadapter voor hoog plafond)* Voor verdere informatie kunt u onze website bezoeken (zie hieronder) of contact opnemen met uw dealer.

N.B. • Deze specifi caties zijn onderhevig aan wijziging zonder voorafgaand bericht. De meest recente informatie vindt u op de onderstaande website. http://www.hitachi.us/digitalmedia of http://www.hitachidigitalmedia.com

Specificaties (vervolgd)

[eenheid: mm]

Projector

Gebruiksaanwijzing (gedetailleerde)

Netwerkgids

Bedankt voor de aanschaf van deze projector.

Deze projector heeft een netwerkfunctie met de volgende belangrijke eigenschappen.

√ Webbesturing

De projector kan bestuurd en gemonitord worden d.m.v. webbrowsersoftware op uw PC, welke u kan assisteren bij het instellen en onderhouden van de projector.

√ MIJN BEELD (afbeeldingsoverdracht) weergave

De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.

Deze handleiding is alleen bedoeld voor uitleg van de netwerkfunctie.

Lees de Veiligheidshandleiding en Gebruiksaanwijzing (beknopt en gedetailleerde) over veiligheid, bediening en andere zaken.

⚠ WAARSCHUWING ▶Lees, voordat u dit product gaat gebruiken eerst alle handleidingen van dit product.

Als je ze gelezen hebt, bewaar ze dan op een veilige plaats voor toekomstige referentie.

N.B. • Dit informatie in deze handleiding is onderhevig aan veranderingen zonder voorafgaande mededeling.

- De fabrikant neemt geen enkele verantwoordelijkheid voor fouten die er in deze handleiding kunnen staan.

- Het herproduceren, overbrengen of kopieren van de gehele handleiding of een deel daarvan is niet toegestaan zonder de uitdrukkelijk geschreven toestemming.

Handelsmerk erkenning.

- Microsoft® en Internet Explorer®, Windows®, Windows Vista® zijn geregistreerde handelsmerken van Microsoft Corporation in de VS en/of in andere landen.

- JavaScript® is een geregistreerd handelsmerk van Sun Microsystems, Inc.

• DVI is een geregistreerd handelsmerk van Digital Display Working Group.

- HDMI, het HDMI logo and High-Definition Multimedia Interface zijn merknamen of geregistreerde merknamen van HDMI Licensing LLC.

- Het handelsmerk PJLink is een handelsmerk waarvoor handelsmerkenrechten zijn

aangevraagd in Japan, de Verenigde Staten en andere landen en gebieden. Alle andere handelsmerken zijn eigendom van de respectievelijke eigenaars.

Inhoud

Inhoud 2

1. Hoofdfuncties .... 3

1.1 Het confi gureren en besturen via een webbrowser 3
1.2 MIJN BEELD (afbeeldingsoverdracht) weergave 3

2. Apparatuurverbinding en netwerkinstelling 4

2.1 Vereiste apparatuur voorbereiding 4
2.2 Handmatige instelling netwerkverbinding 5

2.2.1 Apparatuurverbinding 5
2.2.2 Netwerkinstellingen 5
2.2.3 "Internet-optie" instelling 8
2.2.4 Controleer de verbinding 9

3. Beheer met webbrowsersoftware 10

3.1 Het confi gureren en besturen van de projector via een webbrowser ..... 11

3.1.1 Logon (Inloggen) 13
3.1.2 Network Information (Netwerkinformatie) 14
3.1.3 Network Settings (Netwerkinstellingen) 15

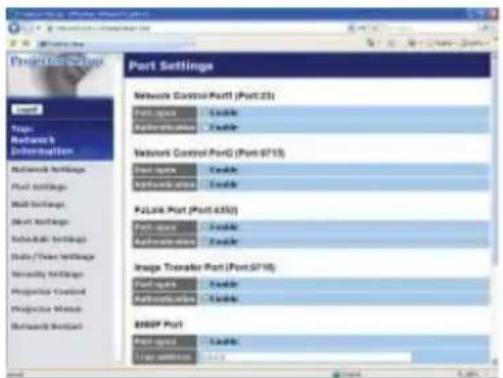

3.1.4 Port Settings (Poortinstellingen) 16
3.1.5 Mail Settings (Mailinstellingen) 18
3.1.6 Alert Settings (Waarschuwingsinstellingen) 19
3.1.7 Schedule Settings (Agenda instellingen) 21
3.1.8 Date/Time Settings (Datum/tijdinstellingen) 23
3.1.9 Security Settings (Beveiligingsinstellingen) 25

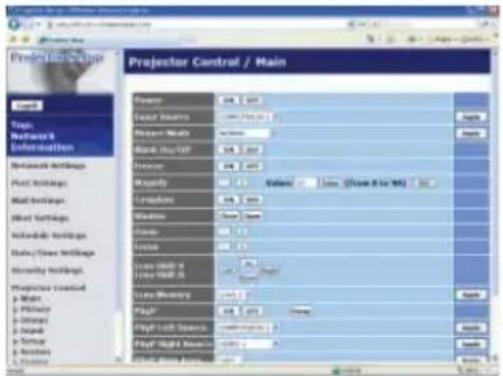

3.1.10 Projector Control (Projectorbesturing) 27

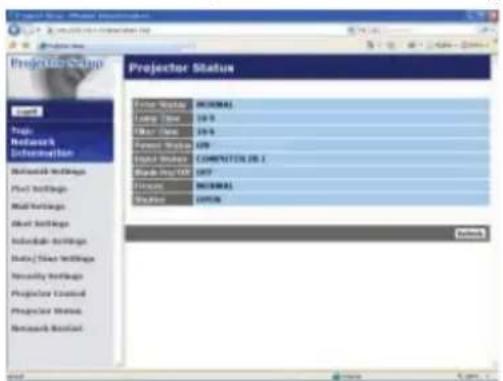

3.1.11 Projector Status (Projectorstatus) 31

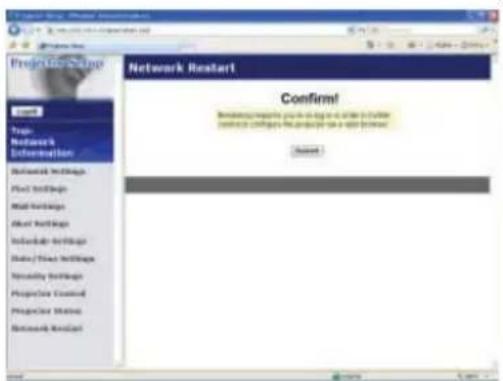

3.1.12 Network Restart (Netwerk reset) 32
3.1.13 Logoff (Uitloggen) 32

3.2 E-mail waarschuwingen 33
3.3 Projectorbeheer m.b.v. SNMP 35
3.4 Agenda schema 36
3.5 MIJN BEELD (afbeeldingsoverdracht) weergave 39
3.6 Opdrachtenbeheer via het netwerk 41
3.7 Het externe apparaat via de projector bedienen (gebruik van de NETWERKBRUG functie) 46
3.8 Meerdere projectors tegelijk bedienen (gebruik van de SERIESCHAKELING functie) 50

1. Hoofdfuncties

1.1 Het confi gureren en besturen via een webbrowser

U kunt de projector aanpassen of besturen via een netwerk vanaf een webbrowser op een PCE die aangesloten is op hetzelfde netwerk.

Log in het netwerk vanuit de webbrowser en u zult de menu's zien om de netwerkinstellingen, het monitoren van de projector enz.

Projector Setup Top:Network Information Projector Name Projector 1 DHCP ON IP Address 192.168.1.10 Nebatee Mask 235.235.235.0 Default Gateway 192.100.1.1 MAC Address 6000072E9560 Firmware Date 2008/03/11 Firmware Version 3.00

1.2 MIJN BEELD (afbeeldingsoverdracht) weergave

Beeldbestanden kunnen worden overgebracht via het netwerk en maximaal 4 beeldbestanden kunnen worden opgeslagen in de projector zelf en één voor één op het scherm worden weergegeven. (39)

2. Apparatuurverbinding en netwerkinstelling

2.1 Vereiste apparatuur voorbereiding

De volgende apparatuur is vereist om de projector op uw PC aan te sluiten via het netwerk.

PC : 1) uitgerust met netwerkfunctie

2) geïnstalleerde webbrowser software (11)

LAN-kabel : CAT-5 of hoger

N.B. • De netwerkfunctie van de projector vereist communicatie via een 100Base-TX of 10Base-T netwerksysteem.

2.2 Handmatige instelling netwerkverbinding

2.2.1 Apparatuurverbinding

Verbind de projector en PC met een LAN-kabel.

* Neem voordat u het verbindt met een bestaand netwerk contact op met de netwerkbeheerder.

Controleer dan de PC instelling zoals uitgelegd in het onderstaande.

2.2.2 Netwerkinstellingen

In deze sectie worden de netwerkinstelling voor Windows® XP en Internet Explorer® behandelt.

1) Log in op Windows® XP als systeembeheerder. (*)
2) Open het "Confi guratiescherm" vanuit het "Start" menu.
3) Open "Netwerk en Internet-verbindingen" in "Confi guratiescherm". (Afb. 2.2.2.a)
* Systeembeheerder is de account welke toegang heeft tot alle functies.

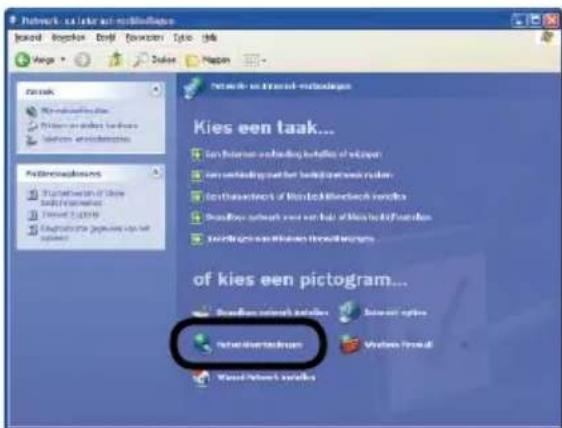

Pictogram - en lster en multipliers Kies een taak... Kies een pictogram... of kies een pictogram...

Afb. 2.2.2.a "Netwerk en Internet-verbindingen" venster

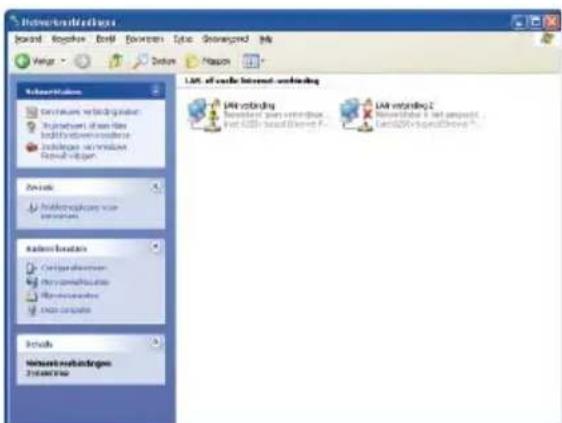

4) Open "Netwerkverbindingen". (Afb. 2.2.2. b)

5) Open "Eigenschappen voor LAN-verbinding" wat u gebruikt voor uw netwerkapparaat. (Afb. 2.2.2.c)

Eigenschappen voor LAN verbinding Algemeen Verificatie Gevanzaord Verbinding maken via Intel 8255w-based Ethernet PCI-adapt Configuration... Deze verbinding heeft de volgende gondeidelen nodig Client voor Microsoft-netweiken Bestands- en printalding voor Microsoft-netweiken GoSuperk belonderer Internet protocol [TCP/IP] Installeren... Vergideren Eigenschappen Beschrijving Transmission Control Protocol/Internet Protocol. Hot standard-WAN-protocol del communicatie biedt tussen verschilende, met elkaar verbonden netweiken Botogram in systemvak weergeven gedurende de verbinding Melding weergeven als deze verbinding beperkte of geen verbindingsmogelijkheden heeft OK Annularen

Afb. 2.2.2.c "Eigenschappen voor LAN-verbinding" venster.

6) Stel het gebruikte protocol in op "Eigenschappen voor Internet-protocol (TCP/IP)" venster

Eigenschappen voor Internet-protocol (TCP/IP) Algemen IP installingen kunnen automatisch worden togetewezem als het network deze mogelijkheid ondersteunt. Als dit niet het geval is, dient u de networkbehendeur naar de geschikte IP installingen te vragen. Automaticisch een IP-adress lizen korewsen Het volgende IP-adress gebruiken: P-adress: 192, 168, 1, 50 Subnetmasker: 255, 255, 255, 0 Stanglaard-gateway: . Automaticisch een DNS-serveradressen lizen korewsen De volgende DNS-serveradressen gebruiken: Voorgeus-DNS-server: . Alternative DNS-server: . Gearangeerd... OK Annularen

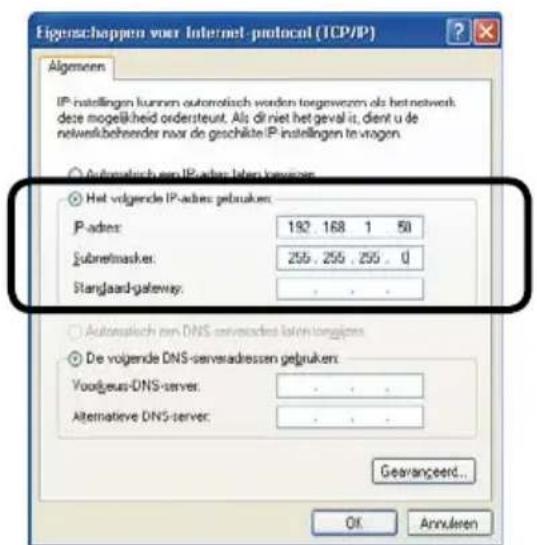

Afb. 2.2.2.d "Eigenschappen voor Internet-protocol (TCP/IP)" scherm.

7) Stel het IP-adres, subnetmask en standaard gateway in voor de PC.

2.2 Handmatige instelling netwerkverbinding (vervolg)

[Over het IP-adres]

■ Handmatig instellen

Het netwerkadres deel in het IP-adres ingesteld op uw PC dient overeen te komen met dat van de projector. En het gehele IP-adres in de PC mag niet overlapt worden met andere apparatuur in hetzelfde netwerk, waaronder de projector.

Selecteer bijvoorbeeld

De initiële projector instellingen zijn als volgt:

IP-adres: 192.168.1.10

Subnet mask (Subnetmasker): 255.255.255.0

(Netwerkadres: 192.168.1 in dit geval)

Specifi ceer daarom het IP-adres van de PC als volgt:

IP-adres: 192.168.1.xxx (xxx staat voor de decimalen.)

Subnet mask (Subnetmasker): 255.255.255.0

(Netwerkadres: 192.168.1 in dit geval)

van 1 tot 254 voor "xxx" zonder hetzelfde te zijn met andere apparaten.

In dit geval heeft de projecter "192.168.1.10" als IP-adres, specifi eer van 1 tot 254, behalve 10 voor de PC.

N.B. • "0.0.0.0" kan niet als IP-adres ingesteld worden.

• Het IP-adres van de projector kan veranderd worden d.m.v. de confi guratie utility via een webbrowser. (11)
• Als de projector en de PC allebei in hetzelfde netwerk bevinden (d.w.z. het netwerk adres is algemeen), dan kan de standaard gateway leeg zijn.
• Wanneer de projector en de PC zich allebei in verschillende netwerken bevinden, dan is het instellen van de standaard gateway noodzakelijk. Neem contact op met de netwerkbeheerder voor informatie.

Wanneer er zich een DHCP-server in het netwerk bevindt, dan is het mogelijk om automatische een IP-adres aan de projector en PC toe te wijzen.

* DHCP is een afkorting voor "Dynamic Host Confi guration Protocol" en heeft als functie om de noodzakelijk instellingen voor het netwerk zoals het IP-adres van de server naar de cliënt. Een server die de DHCP-functie heeft wordt een DHCP-server genoemd.

2.2 Handmatige instelling netwerkverbinding (vervolg)

2.2.3 "Internet-optie" instelling

1) Klik op "Internet-opties" in het "Netwerk en Internet-verbindingen" venster (Afb.2.2.3.a) om het "Eigenschappen voor Internet" venster te openen. (Afb. 2.2.3. b)

Networks en Internet verbindungen Bestand Bayeres Ined Lokcien Extra M&G Verga Zozen Napen Zerukk My name/Description Perforan en onder handsets Telephone: no modernization Produkturings Uplinkdamer of Klass User Provisions Internet Options Descriptive generators var het Internet. Networks en Internet verbindungen Kies een taak... les Internet-verbanding updates of users les notwendings and let hold internet access users les business work of the business activities broaders network voor een link of business functions notwendige net Windows 1.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.0.1 of kies een pictogram... Dreadlure network needs Internal-opsies Internet-operations Windows format Ware/Other networks Klik op

Afb. 2.2.3.a "Netwerk en Internet-verbindingen" venster.

Eigenschappen voor Internet Verbinden Klik op Instellingen als u een Internet-verbinding wit instellen. Instellingen voor ingelverbindingen en virtue parcoliere netwerken Toeworgen... Verzidieren... Instellingen... Klik op Instellingen als u een proxyserver voor een verbinding dient in ta stalen. Nock een verbinding kizen Nieten godre er geen netwerkverbinding is Ahljd min standaardverbinding kizen Standaatverbinding Hurdige standaardverbinding: Geen LAN-instellingen LAN-instellingen zijn niet van toepassing op inbelverbindingen. Klik herboven op Instellingen als u instellingen voor een inbelverbinding wit opgeven. LAN-instellingen... OK Annularen Toepassen Klik op

Afb. 2.2.3.b "Eigenschappen voor Internet" venster

2) Klik op de "Verbindingen" tab en daarna op de [LAN-instellingen] om het "LAN-instellingen" (Afb. 2.2.3.c)

2.2 Handmatige instelling netwerkverbinding (vervolg)

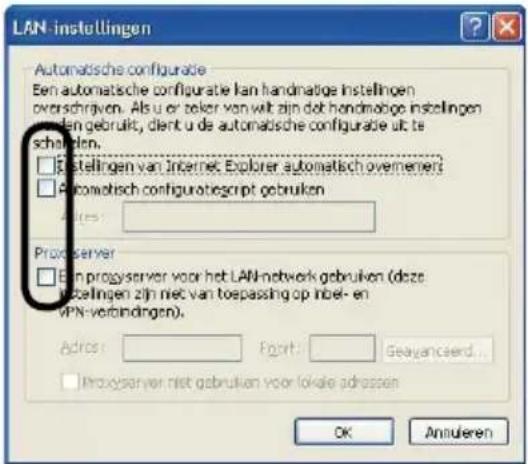

LAN-instellingen Automatische configuratie Een automatische configuratie kan handmatige instellingen overschriven. Als u or teker van wilt zijn dot handmatige instellingen den gebruikt, dient u de automatische configuratie uit te schulden. □ Instellingen van Internet Explorer automatisch overnemert □ Automatisch configurotagcript gebruiken Address: Proc server □ Ein procyserver voor het LAN-network gebruiken (deze instellingen zijn niet van toepassing op inbel- en VPN-verbindingen). Adress: Front: Gevanzaerd... □ Procyserver niet gebruiken voor lokale adressen OK Annderen

Afb. 2.2.3.c "LAN-instellingen" venster.

3) ontvink alle vakjes in het "LAN-instellingen" venster. (Afb. 2.2.3.c)

2.2.4 Controleer de verbinding

Controleer of de PC en projector hier goed verbonden zijn. Als deze niet aangesloten zijn, controleer dan of de kabelverbindingen en instellingen goed zitten of niet.

1) Start de browser op de PC en specifi ceer de volgende URL en klik dan op de knop.

Bijvoorbeeld, als het IP-adres van de projector 192.168.1.10 geef deze dan op. URL: http://192.168.1.10/

2) Als Afb. 2.2.4 verschijnt dan is het succesvol.

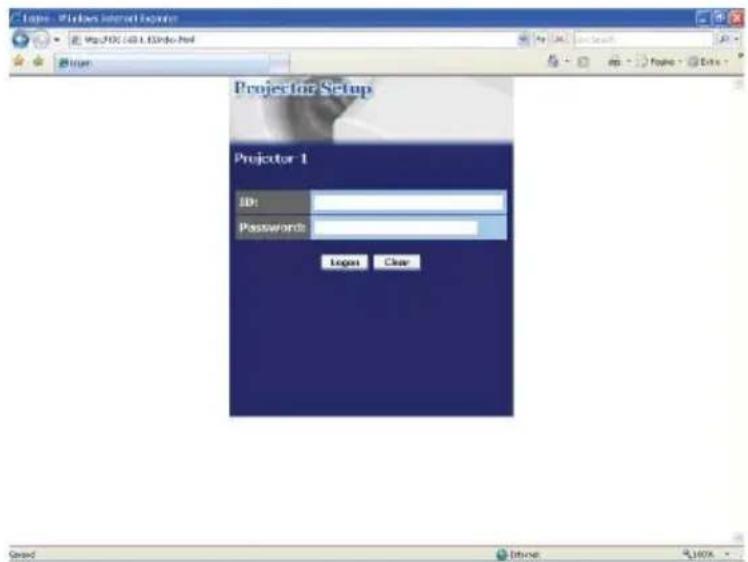

Projector Setup Projector 1 ID: Password: Login Clear Gears Internet Explorer

Afb. 2.2.4 "Inlogmenu"

3. Beheer met webbrowsersoftware

Deze projector is uitgerust met de volgende netwerkfuncties door het gebruik van webbrowsersoftware.

3.1 Het confi gureren en besturen van de projector via een webbrowser

U kunt de projector aanpassen of besturen via een netwerk door een webbrowser vanaf een PC te gebruiken die aangesloten is op hetzelfde netwerk.

3.2 E-mail waarschuwingen

De projector kan automatisch een waarschuwing versturen naar gespecifi ceerde e-mailadressen wanner de projector onderhoud vereist of een fout heeft waargenomen.

3.3 Projectorbeheer m.b.v. SNMP

Dit is een SNMP compatibel projector (Simple Network Management Protocol) waarmee u het vanaf een afstand kunt monitoren m.b.v. SNMP-software.

Bovendien is de projector in staat om storings- en waarschuwingsberichten naar een gespecifi ceerde PC te sturen.

3.4 Agenda schema

U kunt de projector van te voren laten plannen om verschillende functies uit te voeren al naargelang datum en tijd.

3.5 MIJN BEELD (afbeeldingsoverdracht) weergave

De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.

3.6 Opdrachtenbeheer via het netwerk

De projector kan bestuurd worden d.m.v. RS-232C-opdrachten via een netwerk.

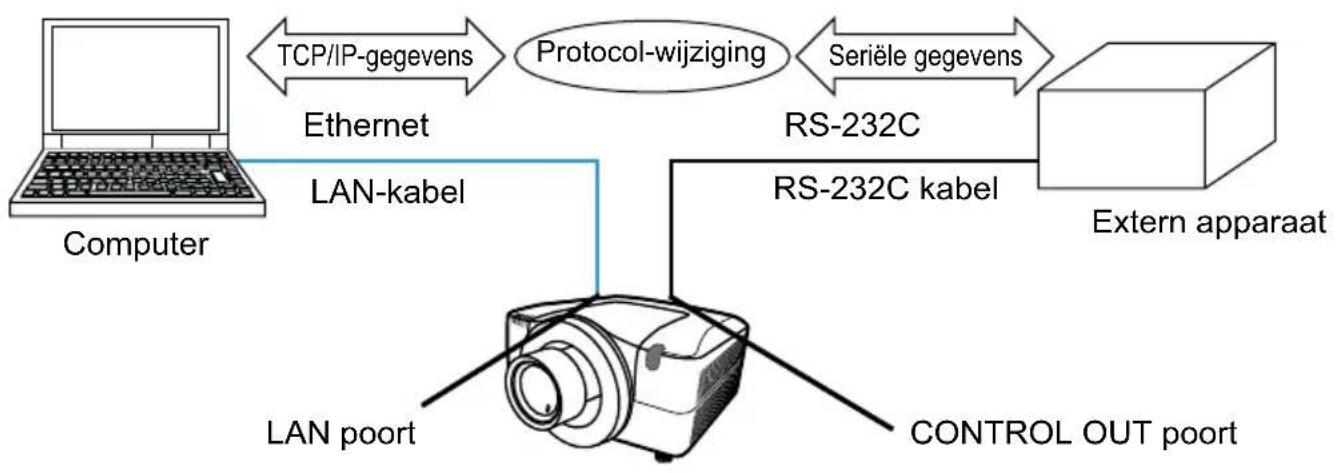

3.7 Het externe apparaat via de projector bedienen (gebruik van de NETWERKBRUG functie)

Met de NETWERKBRUG functie kunt u een extern apparaat, via deze projector vanaf de computer, als een netwerkterminal bedienen.

3.8 Meerdere projectors tegelijk bedienen (gebruik van de SERIESCHAKELING functie)

Met behulp van de SERIESCHAKELING functie kunt u gelijktijdig vanaf de computer meerdere projectors bedienen die op een gedeelde RS-232C bus zijn aangesloten.

3.1 Het confi gureren en besturen van de projector via een webbrowser

U kunt de projector aanpassen of besturen via een netwerk vanaf een webbrowser op een PCE die aangesloten is op hetzelfde netwerk.

• Wanneer JavaScript ^ is uitgeschakeld in uw webbrowser dan moet u JavaScript ^ inschakelen om de webpagina's van de projector goed te kunnen gebruiken. Zie de hulpbestanden voor uw webbrowser voor informatie over hoe het JavaScript ^ in te schakelen.
• U kunt communiceren met behulp van SSL (Secure Socket Layer) wanneer u Windows® XP Service Pack 2 of een vroegere versie van Microsoft® Windows® gebruikt. Begin met “https://” wanneer u het IP-adres van de projector invoert in de webbrowser. U kunt niet met deze projector via SSL met Windows Vista® communiceren.
• Het wordt aanbevolen om alle webbrowser updates te installeren. Het wordt met name aanbevolen dat om met SSL te kunnen communiceren alle gebruikers van Internet Explorer® op een Microsoft® Windows® versie eerder dan Windows® XP Service Pack 2 de beveiligingsupdate Q832894 (MS04-004) installeren anders wordt de webbrowser-interface wellicht niet correct weergegeven.
  En wanneer u een eerdere Internet Explorer® -versie gebruikt, dan logt de browser tijdens bewerkingen na 50 seconden uit.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

Tijdens het confi gureren of besturen vande projector via een webbrowser zijn een ID en een wachtwoord nodig. Er zijn twee soorten ID's, de Beheerder-ID en de Gebruiker-ID. Het volgende schema beschrijft de verschillen tussen de ID's van de Beheerder en Gebruiker.

Optie Beschrijving Beheerder			Gebruiker
Network Information	Toont de huidige netwerkconfi guratie instellingen van de projector.	√	√
Network Settings	Toont en confi gureert de netwerkinstellingen.	√ n.v.t.
Port Settings	Toont en confi gureert de communicati epoortinstellingen.	√ n.v.t.
Mail Settings	Toont en confi gureert de e-mailadresinstellingen.	√ n.v.t.
Alert Settings	Toont en confi gureert storings- & waarschuwingsberichten.	√ n.v.t.
Schedule Settings	Toont en confi gureert de planningsinstellingen.	√ n.v.t.
Date/Time Settings	Toont en confi gureert de datum en tijdinstellingen	√ n.v.t.
Security Settings	Toont en confi gureert wachtwoorden en andere beveiligingsinstellingen.	√ n.v.t.
Projector Control Bestuurd de projector. √ √
Projector Status Toont de huidige projectorstatus. √		√
Network Restart	Reset de netwerkverbinding van de projector.	√ n.v.t.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

Zie het volgende voor het confi gureren of besturen van de projector via een webbrowser.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

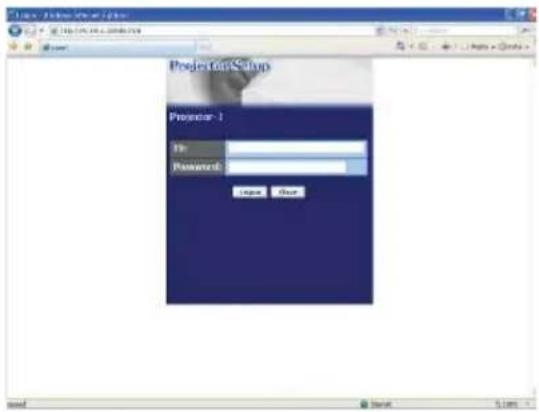

1) Voer "http://192.168.1.10/" in de adresbalk van de webbrowser, en druk op "Enter" of klik op de knop "→" knop. Het scherm in Afb.
3.1.1a wordt weergegeven.

2) Voer uw ID en wachtwoord in en klik op [Logon].

Onder staan de standaard fabrieksinstellingen voor de Beheerder-ID, de Gebruiker-ID en de wachtwoorden.

Optie ID Wachtwoord
Administrator Administrator
User User

Wanneer het inloggen succesvol is dan zal of Afb. 3.1.1 b of Afb. 3.1.1 c verschijnen.

Hoofdmenu Project Setup Top: Network Information Project Manager: ProjectOR-1 ID: 204 IP Address: 192.169.1.10 Account Name: 255.255.255.3 Project Status: 172.169.1.1 BA: Address: 000867.201543 Password Type: 2008/02/11 Project Version: 3.08

Afb. 3.1.1 b "Inloggen met een Beheerder-ID"

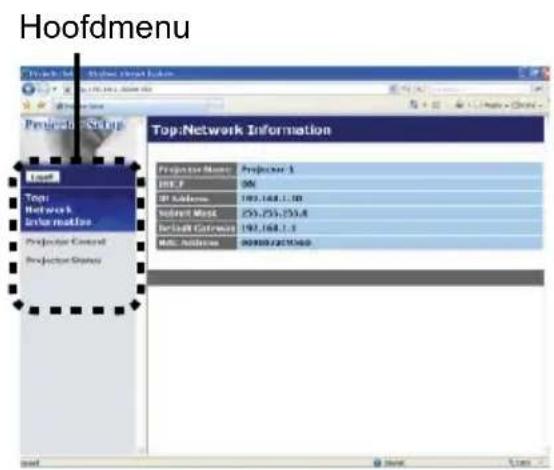

Hoofdmenu Project Status Project Status Project Name Projector 3 ID: 2 ID IP Address 193,168.1.10 Subject Mask 255,255,255.8 Project Gateway 193,168.1.1 MAC Address 00000072015400

Afb. 3.1.1 c "Inloggen met een Gebruikers-ID"

3) Klik op de gewenste functie- of confi guratie-onderdeel op het hoofdmenu aan de linkerkant van het scherm.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

3.1.2 Network Information (Netwerkinformatie)

Alle schermtekeningen in deze handleiding worden getoond wanneer u inlogt met een Beheerder-ID.

Elke functie die alleen beschikbaar is voor de Beheerder wordt niet getoond wanneer u inlogt met een Gebruikers-ID. Zie de tabel. (12,13)

Toont de huidige netwerkconfi guratie instellingen van de projector.

Optie Beschrijving
Projector Name Toont de instellingen van de projectornaam.
DHCP Toont de DHCP-confi guratie instellingen.
IP Address Toont het huidige IP-adres.
Subnet Mask Toont het subnetmasker.
Default Gateway Toont de standaard gateway.
MAC Address Toont het ethernet MAC-adres.
Firmware Date	Toont het netwerk fi rmware tijdstempel. Deze informatie wordt alleen weergegeven wanneer er ingelogd is met een Beheerder-ID.
Firmware Version	Toont het netwerk fi rmware versienummer. Deze informatie wordt alleen weergegeven wanneer er ingelogd is met een Beheerder-ID.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

3.1.3 Network Settings (Netwerkinstellingen)

Toont en confi gureert de netwerkinstellingen.

Optie Beschrijving
IP Confi guration Confi gureert de netwerkinstellingen.
DHCP ON Schakelt DHCP in.
DHCP OFF Schakelt DHCP uit.
	IP Address	Confi gureert het IP-adres wanneer de DHCP uitgeschakelt is.
	Subnet Mask	Confi gureert het subnetmasker wanneer de DHCP uitgeschakelt is.
	Default Gateway	Confi gureert de standaard gateway wanneer de DHCP uitgeschakelt is.
Projector Name		Confi gureert de naam van de projector.De lengte van de Projectornaam kan tot 64 alfanumerieke karakters zijn. Alleen alfabetische, cijfers en de volgende symbolen kunnen gebruikt worden: !"#$%&'()*+,-./;;<=>?@[]\^_'{}~ en spatie
sysLocation (SNMP)		Confi gureert de locatie waarnaar verwezen moet worden bij het gebruik van SNMP.De lengte van de sysLocation kan tot 255 alfanumerieke karakters zijn. Alleen de cijfer '0-9' en de letters 'a-z' of 'A-Z' kunnen gebruikt worden.
sysContact (SNMP)		Confi gureert de contactinformatie waarnaar verwezen moet worden bij het gebruik van SNMP.De lengte van de het sysContact kan tot 255 alfanumerieke karakters zijn. Alleen de cijfer '0-9' en de letters 'a-z' of 'A-Z' kunnen gebruikt worden.
DNS Server Address Confi gureert het DNS-serveradres.

Klik op [Apply] om de instellingen op te slaan.

N.B. • De nieuwe confi guratie instellingen worden geactiveerd na het resetten van de netwerkverbinding. Wanneer de confi guratie instellingen gewijzigd zijn, dan moet u de netwerkverbinding opnieuw starten. U kunt de netwerkverbinding opnieuw starten door te drukken op [Network Restart] in het hoofdmenu.

- Wanneer u de projector aansluit op een bestaand netwer, neem dan contact op met de netwerkbeheerder voordat u de adressen van de server instelt.

3. Beheer met webbrowsersoftware

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

3.1.4 Port Settings (Poortinstellingen)

Toont en confi gureert de communicatiepoortinstellingen.

Optie Beschrijving
Network Control Port1 (Port:23)	Confi gureert opdrachtenbeheerpoort 1 (Poort 23).
Port open Klik het [Enable] selectievakje om poort 23 te gebruiken.
Authentication	Klik het [Enable] selectievakje wanneer verifi catie is vereist voor deze poort.
Network Control Port2 (Port:9715)	Confi gureert opdrachtenbeheerpoort 2 (Poort 9715).
Port open Klik het [Enable] selectievakje om poort 9715 te gebruiken.
Authentication	Klik het [Enable] selectievakje wanneer verifi catie is vereist voor deze poort.
PJLinkTM Port (Port:4352)	Confi gureert de PJLinkTM -poort (poort: 4352).
Port open Klik het [Enable] selectievakje om poort 4352 te gebruiken.
Authentication	Klik het [Enable] selectievakje wanneer verifi catie is vereist voor deze poort.
Image Transfer Port (Port:9716)	Confi gureert de beeld overdracht poort (Poort:9716).
Port open Klik het [Enable] selectievakje om poort 9716 te gebruiken.
Authentication	Klik het [Enable] selectievakje wanneer verifi catie is vereist voor deze poort.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
SNMP Port Confi gureert de SNMP-poort.
Port open Klik het [Enable] selectievakje om poort SNMP te gebruiken.
Trap address	Confi gureert de bestemming van de SNMP-vastlegging in het IP-formaat.Met het adres kunt u niet alleen IP-adressen invoeren maar ook domeinnamen wanneer er een geldige DNS-server is opgezet in de Network Settings (Netwerkinstellingen).De maximale lengte van een host of domeinnaam is tot 255 karakters.
SMTP Port Confi gureert de SMTP-poort.
Port open	Klik op [Enable] Vink het vakje aan om de e-mailfunctie te gebruiken.
Network Bridge Port Confi gureert het Netwerkbrug-poortnummer.
Port Number	Voer het poortnummer in. U kunt elk nummer tussen 1024 en 65535 instellen. De standaardinstelling is 9717.
Daisy Chain Port Confi gureert het serieschakeling-poortnummer.
Port Number	Voer het poortnummer in. U kunt elk nummer tussen 1024 en 65535 instellen. De standaardinstelling is 9718.

Klik op [Apply] om de instellingen op te slaan.

N.B. • De nieuwe confi guratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de confi guratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Send mail	Klik op [Enable] Vink het vakje aan om de e-mailfunctie te gebruiken. Confi gureer de voorwaarden voor het versturen van e-mail onder de Alert Settings.
SMTP Server Address	Confi gureert de adressen van de mailserver in het IP-formaat.• Met het adres kunt u niet alleen IP-adressen invoeren maar ook domeinnamen wanneer er een geldige DNS-server is opgezet in de Network Settings (Netwerkinstellingen).De maximale lengte van een host of domeinnaam is tot 255 karakters.
Sender E-mail address	Confi gureert het e-mailadres van de verzender.De lengte van het e-mailadres van de verzender kan tot 255 alfanumerieke karakters zijn.
Recipient E-mail address	Confi gureert het e-mailadress van één tot vijf ontvangers.U kunt ook [TO] of [CC] voor elk adres. De lengte van het e-mailadres van de ontvanger kan tot 255 alfanumerieke karakters zijn.

Klik op [Apply] om de instellingen op te slaan.

N.B. • U kunt ook controleren of de mailinstellingen correct functioneren door de [Send Test Mail] knop te drukken. Schakel a.u.b. de mail verstureninstelling in voor dat u op [Send Test Mail].

- Wanneer u de projector aansluit op een bestaand netwer, neem dan contact op met de netwerkbeheerder voordat u de adressen van de server instelt.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

3.1.6 Alert Settings (Waarschuwingsinstellingen)

Toont en confi gureert de instellingen voor de storings- & waarschuwingsinstellingen.

Waarschuwingsoptie Beschrijving
Cover Error De lampdeksel is niet goed vastgezet.
Fan Error De ventilatie functioneer niet.
Lamp Error	De lamp gaat niet branden en er bestaat de mogelijkheid dat het binnenste deel warm geworden is.
Temp Error	Er bestaat de mogelijkheid dat het binnenste deel verwarmd is.
Air Flow Error De interne temperatuur is aan het stijgen.
Cold Error	Er bestaat de mogelijkheid dat het binnenste deel onderkoeld is.
Filter Error Fiteroverluchttijd.
Shutter Error De sluiter werkt niet juist.
Other Error	Overige fouten.Wanneer deze foutmelding getoond wordt, neem dan contact op met uw dealer.
Schedule Execution Error	Planuitvoeringsfout. (21)
Lamp Time Alarm Lampoverluchttijdalarminstelling.
Filter Time Alarm Filteroverluchttijdalarminstelling.
Transition Detector Alarm	Transitiedetectoralarm. (Menu OPTIE in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids)
Cold Start	De hoofdstroomschakelaar is ingeschakeld.(Uit → standby modus)
Authentication Failure	De SNMP-toegang wordt waargenomen vanuit de ongeldige SNMP-gemeenschap.

Zie de "Oplossingen vinden" in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids voor een meer gedetailleerde uitleg van fouten behalve Overige fouten en de Planuitvoeringsfout.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

De Alarmeringsopties worden getoond in het onderstaande.

De optie Beschrijving
Alarm Time	Stelt de alarmtijd in.(Alleen Lamp Time Alarm en Filter Time Alarm.)
SNMP Trap	Klik op [Enable] vink het vakje aan om SNMP-vastleg waarschuwingen in te schakelen.
Send Mail	Klik op [Enable] vink het vak je aan om e-mailwaarschuwingen te ontvangen.(Behalve Cold Start en Authentication Failure.)
Mail Subject	Confi gureert de regel van het onderwerp van het te zenden e-mail.De lengte van de onderwerpregel kan tot 100 alfanumerieke karakters zijn.(Behalve Cold Start en Authentication Failure.)
Mail Text	Confi gureert de tekst het te zenden e-mail.De lengte van de tekst kan tot 1024 alfanumerieke karakters zijn.(Behalve Cold Start en Authentication Failure.)

Klik op [Apply] om de instellingen op te slaan.

N.B. • Het starten van de e-mail voor Filter Error is afhankelijk van de instelling FILTERMELDING in het onderdeel SERVICE van het Menu OPTIE welke de periode bepaald tot wanneer het fi Iterbericht op het projectorscherm verschijnt. De e-mail wordt verstuurd wanneer de fi Itertimer de 2000, 5000 of 10000 passeerd gebaseerd op de confi guratie. Er wordt geen berichtgevings-e-mail gestuurd als het FILTERMELDING op SCHAKEL UIT is ingesteld. (Menu OPTIE in de Gebruiksaanwijzing (gedetailleerde) - Bedieningsgids)
- Lamp Time Alarm wordt gedefinieerd als een drempelwaarde voor een e-mailbericht (herinnering) van de lamptimer. Wanneer het aantal lampuren deze drempelwaarden overschrijdt, die geconfi gureerd werd via de webpagina, dan wordt de e-mail verstuurd.
- Filter Time Alarm wordt gedefinieerd als een drempelwaarde voor een e-mailbericht (herinnering) van de lamptimer. Wanneer het aantal fi Iteruren deze drempelwaarde overschrijdt dan wordt deze e-mail verstuurd.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

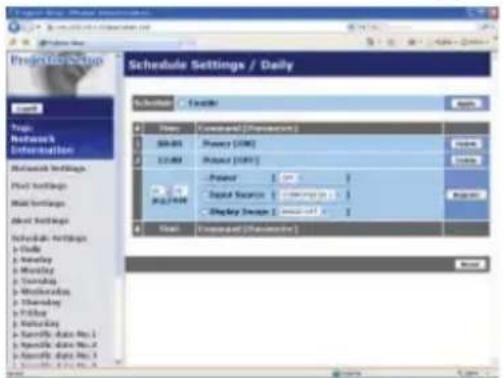

3.1.7 Schedule Settings (Agenda instellingen)

Optie Beschrijving
Daily Confi gureert het dagelijkse schema.
Sunday Confi gureert het schema van zondag.
Monday Confi gureert het schema van maandag.
Tuesday Confi gureert het schema van dinsdag.
Wednesday Confi gureert het schema van woensdag.
Thursday Confi gureert het schema van donderdag.
Friday Confi gureert het schema van vrijdag.
Saturday Confi gureert het schema van zaterdag.
Specific date No.1	Configureert het schema van de specifieke datum (nr. 1).
Specific date No.2	Configureert het schema van de specifieke datum (nr. 2).
Specific date No.3	Configureert het schema van de specifieke datum (nr. 3).
Specific date No.4	Configureert het schema van de specifieke datum (nr. 4).
Specific date No.5	Configureert het schema van de specifieke datum (nr. 5).

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

De schema-instellingen worden hieronder getoond.

Optie Dagelijkse	& Wekelijkse beschrijving
Schedule	Klik op [Enable] vink het vakje aan om het schema in te schakelen.
Date (Month/Day)	Confi gureert de maand en datum.Dit item verschijnt alleen wanneer Specifi c date (No. 1-5) is geselecteerd.

Klik op [Apply] om de instellingen op te slaan.

De huidige instellingen voor gebeurtenissen worden getoond in de schemalijst. Om meer functies en gebeurtenissen toe te voegen, dient u de volgende items in te stellen.

Optie Beschrijving
Time Confi gureert de tijd om opdrachten uit te voeren.
Command[Parameter]	Confi gureert de uit te voeren opdrachten.
Power Confi gureert de parameters voor het stroombeheer.
Input Source	Confi gureert de parameters voor het verwisselen van de invoer.
Display Image	Confi gureert de parameters voor de weergave van overgebrachte beeldgegevens (39).

Klik op [Register] om nieuwe opdrachten aan de schemalijst toe te voegen.

Klik op [Delete] om opdrachten uit de schemalijst te wissen.

Klik op de [Reset] toets om alle opdrachten te wissen en de schema-instellingen uit de schemalijst te resetten

N.B. • Nadat de projector is verplaatst, controleert u de datum- en tijdinstellingen van de projector alvorens de programmering te confi gureren. Een sterke schok kan de instellingen voor datum en tijd (23) veranderen.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

3.1.8 Date/Time Settings (Datum/tijdinstellingen)

Project管理工作 Date/Time Settings Project Work Project Time Start Start Time End Time Start Time End Time Start Time End Time Start Time End Time Start Time End Time Start Time End Time Start Time End Time Start Time End Time Start Time End Time Start Time End Time Start Time End Time Start Time End Time Start Time End Time Start Time End Time Start Time End Time Start Time End Time Start Time End Time Start Time

Toont en confi gureert de datum en tijdinstellingen.

Optie Beschrijving
Current Date			Configureert de huidige datum in het jaar/maand/dag formaat.
Current Time			Configureert de huidige tijd in het uur:minuut:sconde formaat.
Daylight Savings Time			Klik op [ON] vink het vakje aan om de daglicht besparingstijd in te schakelen en stel de volgende opties in:
Start			Confi gureert de datum en tijd wanneer de daglicht besparingstijd begint.
			Month
			Week
			Day
			Time
			hour
			minute
End			Configureert de dag van de week wanneer de daglicht besparingstijd begint (Sun, Mon, Tue, Wed, Thu, Fri, Sat).
			Time
			hour
			Minute

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Time difference
SNTP
SNTP Server Address	Confi gureert het tijdsverschil. Stel hetzelfde tijdsverschil in als die die op uw PC is ingesteld. Indien u onzeker bent, raadpleeg dan u uw IT-beheerder.
Cycle	Confi gureert de interval waarmee de datum en tijd van de SNTP-server verkregen wordt (uur: minuut).

Klik op [Apply] om de instellingen op te slaan.

N.B. • De nieuwe confi guratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de confi guratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.
- Als u de projector verbindt met een bestaand netwerk, consulteer een netwerk beheerder vóór het instellen van de server adressen.
- Om de SNTP functie in te schakelen, moet het tijdsverschil zijn ingesteld.
- De projector zal datum en tijd informatie ophalen van de Tijdserver en tijd instellinge overschrijven als SNTP is ingeschakeld.
- De tijd van de Interne Klok zou niet accuraat kunnen worden behouden. Gebruik van SNTP wordt aangeraden on accurate tijd te behouden.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

3.1.9 Security Settings (Beveiligingsinstellingen)

Toont en confi gureert wachtwoorden en andere beveiligingsinstellingen.

Optie Beschrijving
Administrator authority	Confi gureert de Beheerder-ID en wachtwoord.
Administrator ID	Confi gureert de Beheerder-ID.De lengte van de tekst kan tot 32 alfanumerieke karakters zijn.
Administrator Password	Confi gureert de Beheerderwachtwoord.De lengte van de tekst kan tot 255 alfanumerieke karakters zijn.
Re-enter Administrator Password	Voer het bovenstaande wachtwoord nogmaals, ter verifi catie, in.
User authority	Confi gureert de Gebruikers-ID en wachtwoord.
User ID	Confi gureert de Gebruiker-ID.De lengte van de tekst kan tot 32 alfanumerieke karakters zijn.
User Password	Confi gureert de Gebruikerswachtwoord.De lengte van de tekst kan tot 255 alfanumerieke karakters zijn.
Re-enter User Password	Voer het bovenstaande wachtwoord nogmaals, ter verifi catie, in.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Network Control	Confi gureert het Verifi catiewachtwoord voor de opdrachtenbeheer.
Authentication Password	Confi gureert het Verifi catiewachtwoord. De lengte van de tekst kan tot 32 alfanumerieke karakters zijn.
Re-enter Authentication Password	Voer het bovenstaande wachtwoord nogmaals, ter verifi catie, in.
SNMP	Configureert de naam van de gemeenschap wanneer SNMP gebruikt wordt.
Community name	Confi gureert de naam van de gemeenschap. De lengte van de tekst kan tot 64 alfanumerieke karakters zijn.

Klik op [Apply] om de instellingen op te slaan.

N.B. • De nieuwe confi guratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de confi guratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu. • Alleen nummers '0-9' en alphabet 'a-z', 'A-Z' kan worden gebruikt.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

3.1.10 Projector Control (Projectorbesturing)

Projector Control / Main Projector Load Switches Load Mode Bank Data/OP Capacity Quantity Template Medium Grade Language Local Data Local Data Local Memory Play1 Play2 Play3 Play4 Play5 Play6 Play7 Play8 Play9 Play10 Play11 Play12 Play13 Play14 Play15 Play16 Play17 Play18 Play19 Play20 Play21 Play22 Play23 Play24 Play25 Play26 Play27 Play28 Play29 Play30 Play31 Play32 Play33 Play34 Play35 Play36 Play37 Play38 Play39 Play40 Play41 Play42 Play43 Play44 Play45 Play46 Play47 Play48 Play49 Play50

De opties die getoond worden in de onderstaande tabel kunnen gekozen worden d.m.v. het Projector Control-menu.

Selecter een optie door de pijltjestoetesen omlaag en omhoog op de PC te gebruiken.

De meeste opties hebben een submenu. Zie de onderstaande tabel voor informatie hierover.

N.B. • De instellingswaarde kokmt misschien net overeen met de daadwerkelijke waarde als de gebruiker de waarde handmatig verandert. Vernieuw in dat geval de pagina door op de [Refresh] knop te drukken.

Bestuurd de projector.

Optie Beschrijving
Main
Power Schakelt de stroom aan/uit.
Input Source Selecteert de invoerbron.
Picture Mode Selecteert de afbeeldingsmodusinstelling.
Blank On/Off Schakelt Blanco aan/uit.
Freeze Schakelt Foto aan/uit.
Magnify	Bestuurd de vergrotingsinstelling.Bij een aantal invoersignaalbronnen kan het vergroten stoppen zelfs al heeft het de maximale instellingswaarde niet bereikt.
Template Schakelt de sjabloon aan/uit.
Shutter Open/sluit de sluiter.
Zoom Past de zoominstelling aan.
Focus Past de scherpstelling aan.
Lens Shift V Past de verticale lensverschuiving aan.
Lens Shift H Past de horizontale lensverschuiving aan.
Lens Memory Slaat op/laadt de lensgeheugengegevens.
P by P Schakelt de P by P in/uit.
P by P Left Source	Selecteert de P by P instelling voor de linker bron.
P by P Right Source	Selecteert de P by P instelling voor de rechter bron.
P by P Main Area	Selecteert de P by P instelling voor de hoofdruimtebron.
MY Image	Selecteer MIJN BEELD gegevens.
MY Image Delete	Wis MIJN BEELD gegevens.
Brightness	Pas de helderheidsinstelling aan.
Contrast	Pas de contrastinstelling aan.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Picture (continue)
Gamma Selecteert de gamma instelling.
Color Temp Selecteer de kleurentemperatuurinstelling.
Color Pas de kleureninstelling aan.
Tint Pas de tintinstelling aan.
Sharpness Past de scherpte aan.
Active Iris Selecteert de actieve irisinstelling.
Active Iris - Manual Past de actieve iris aan – handmatige instelling.
MyMemory Save Slaat Mijn geheugengegevens op.
MyMemory Recall Roept Mijn geheugengegevens op.
Aspect Selecteert de aspectinstelling.
Over Scan Pas de over scan instelling aan.
V Position Past de verticale positie aan.
H Position Past de horizontale positie aan.
H Phase	Past de horizontale fase aan.
H Size	Past de horizontale grote aan.
Auto Adjust Execute	Voert de automatische aanpassing uit.
Input
Progressive	Selecteert de progressieve instelling.
Video NR	Selecteert de videoruisonderdrukking instelling.
3D-YCS Selecteert de 3D-YCS instelling.
Color Space	Selecteert de kleurruimte.
Component	Selecteert de Component poort instelling.
Video 1 Format	Selecteert de video 1formaatinstelling.
Video 2 Format	Selecteert de video 2formaatinstelling.
S-Video Format	Selecteert de S-videoformaatinstelling.
HDMI Format	Selecteert de HDMIformaatinstelling.
DVI-D Format	Selecteert de DVI-Dformaatinstelling.
HDMI Range	Selecteert de HDMI bereikinstelling.
DVI-D Range	Selecteert de DVD-D bereikinstelling.
Computer in 1	Selecteert het Computer in 1 invoersignaaltype.
Computer in 2	Selecteert het Computer in 2 invoersignaaltype.
BNC	Selecteert het BNC invoersignaaltype.
Frame Lock-Computer in 1	Schakelt de FRAME LOCK-COMPUTER IN1 functie aan/uit.
Frame Lock-Computer in 2	Schakelt de FRAME LOCK-COMPUTER IN2 functie aan/uit.
Frame Lock-BNC	Schakelt de FRAME LOCK-BNC functie aan/uit.
Frame Lock-HDMI	Schakelt de FRAME LOCK-HDMI functie aan/uit.
Frame Lock-DVI-D	Schakelt de FRAME LOCK-DVI-D functie aan/uit.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Setup
Auto Keystone Execute	Voert de automatische keystonevervormingscorrectie uit.
Keystone V Past de verticale keystonevervormingsinstelling aan.
Keystone H Past de horizontale trapeziumvervormingsinstelling aan.
Eco Mode Selecteer de eco stand.
Mirror Selecteert de spiegelstatus.
Monitor Out - Computer in 1	Wijst MONITOR OUT toe wanneer de COMPUTER IN1 poort is geselecteerd.
Monitor Out - Computer in 2	Wijst MONITOR OUT toe wanneer de COMPUTER IN2 poort is geselecteerd.
Monitor Out - BNC	Wijst MONITOR OUT toe wanneer de BNC poort is geselecteerd.
Monitor Out - HDMI	Wijst MONITOR OUT toe wanneer de HDMI poort is geselecteerd.
Monitor Out - DVI-D	Wijst MONITOR OUT toe wanneer de DVI-D poort is geselecteerd.
Monitor Out - Component	Wijst MONITOR OUT toe wanneer de Component poort is geselecteerd.
Monitor Out - S-Video	Wijst MONITOR OUT toe wanneer de S-VIDEO poort is geselecteerd.
Monitor Out - Video 1	Wijst MONITOR OUT toe wanneer de VIDEO 1 poort is geselecteerd.
Monitor Out - Video 2	Wijst MONITOR OUT toe wanneer de VIDEO 2 poort is geselecteerd.
Monitor Out - Standby	Wijst MONITOR OUT toe wanneer het toestel uit (standby) staat.
Screen
Language Selecteert de taal voor de OSD.
Menu Position V Past de verticale menupositie aan.
Menu Position H Past de horizontale menupositie aan.
Blank Selecteer der blankmodus.
Startup Selecteert de schermstartupmodus.
MyScreen Lock Zet de vergrendelingsfunctie van Mijn Scherm aan/uit.
Message Schakelt de berichtenfunctie aan/uit.
Template Selecteert de patroonscherm.
C.C. - Display	Hiermee selecteert u de instelling WEERGEVEN van de ondertiteling voor gehoorgestoorden.
C.C. - Mode	Hiermee selecteert u de instelling MODUS van de ondertiteling voor gehoorgestoorden.
C.C. - Channel	Hiermee selecteert u de instelling KANAAL van de ondertiteling voor gehoorgestoorden.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

Optie Beschrijving
Option
Source Skip - Computer in1	Selecteert de bron overslaan - COMPUTER IN1 instelling.
Source Skip - Computer in2	Selecteert de bron overslaan - COMPUTER IN2 instelling.
Source Skip - BNC Selecteert de bron overslaan - BNC instelling.
Source Skip - HDMI Selecteert de bron overslaan - HDMI instelling.
Source Skip - DVI-D Selecteert de bron overslaan - DVI-D instelling.
Source Skip - Component	Selecteert de bron overslaan - COMPONENT instelling.
Source Skip - S-Video Selecteert de bron overslaan - S-VIDEO instelling.
Source Skip - Video 1 Selecteert de bron overslaan - VIDEO1 instelling.
Source Skip - Video 2 Selecteert de bron overslaan - VIDEO2 instelling.
Auto Keystone	Schakelt de automatische keystonevervormingscorrectiefunctie aan/uit.
Direct On Schakelt de direct-aan functie in /uit.
Auto Off	Confi gureert de timer om de projector uit te schakelen wanneer er geen signaal gedetecteerd wordt.
Shutter Timer Selecteert de sluitertimer-instelling.
My Button-1	Wijst de functies toe aan de MY BUTTON1 knop op de meegeleverde afstandbediening.
My Button-2	Wijst de functies toe aan de MY BUTTON2 knop op de meegeleverde afstandbediening.
My Button-3	Wijst de functies toe aan de MY BUTTON3 knop op de meegeleverde afstandbediening.
My Button-4	Wijst de functies toe aan de MY BUTTON4 knop op de meegeleverde afstandbediening.
My Source Selecteert de Mijn signaalbron instelling.
Remote Receiv. Front	Schakelt de afstandsbedieningontvanger aan de voorkant in/uit.
Remote Receiv. Rear	Schakelt de afstandsbedieningontvanger aan de achterkant in/uit.
Remote Receiv. Top	Schakelt de afstandsbedieningontvanger aan de bovenkant in/uit.
Remote Freq. Normal	Schakelt de normaal-instelling voor de frequentie van het afstandsbedieningssignaal in/uit.
Remote Freq. High	Schakelt de hoog-instelling voor de frequentie van het afstandsbedieningssignaal in/uit.
Remote ID Selecteert de Afstandsbediening-ID instelling.

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

3.1.11 Projector Status (Projectorstatus)

Toont de huidige projectorstatus.

Optie Beschrijving

Error Status Toont de huidige foutstatus.

Lamp Time Toont de gebruikstijd van de huidige lamp.

Filter Time Toont de gebruikstijd van de huidige fi lter.

Power Status Toont de huidige stroomstatus.

Input Status Toont de huidige invoersignaalbron

Blank On/Off Toont de huidige Blanco aan/uit status.

Freeze Toont de huidige Fotostatus.

Shutter Toont de huidige sluiterstatus.

3. Beheer met webbrowsersoftware

3.1 Het confi gureren en besturen van de projector via een webbrowser (vervolg)

3.1.12 Network Restart (Netwerk reset)

Optie Beschrijving
Restart	Reset de netwerkverbinding van de projector om de nieuwe confi guratie instellingen te activeren.

N.B. • Het opnieuw opstarten vereist dat u opnieuw inlogt om de webbrowser weer te kunnen besturen of confi gureren via een webbrowser. Wacht 1 minuut of langer nadat u op [Restart] geklikt heeft om opnieuw in te kunnen loggen.

- Het inlogmenu (13) verschijnt na het opnieuw starten van de netwerkverbinding van de projector als de DHCP op SCHAKEL IN staat.

3.1.13 Logoff (Uitloggen)

Wanneer [Logoff] aangeklikt wordt verschijnt het Inlogmenu. (13)

3.2 E-mail waarschuwingen

De projector kan automatisch een waarschuwingsmelding sturen naar de opgegeven e-mailadressen als de projector een bepaalde conditie die onderhoud behoeft opmerkt, of een storing opmerkt

N.B. • Er kunnen tot vijf e-mailadressen opgegeven worden.

- De projector kan misschien niet in staat zijn om e-mails te verzenden als de stroom plotseling uitvalt.

Mailinstellingen (18)

Om gebruik te kunnen maken van de e-mailwaarschuwingsfunctie van de projector moet u de volgende opties via een webbrowser confi gureren.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.
4) Klik op [Enable] om de SMTP-poort te openen.
5) Klik op [Apply] om de instellingen op te slaan.

N.B. • Een Netwerk Herstart is vereist nadat de SMTP Port confi guratie instellingen zijn veranderd. Klik [Network Restart] en confi gureer de volgende onderdelen.

6) Klik op [Mail Settings] en configureer elke optie. Zie de sectie 3.1.5 Mail Settings (Mailinstellingen) (18) voor meer informatie.
7) Klik op [Apply] om de instellingen op te slaan.

N.B. • Click [Send Test Mail] knop in [Mail Settings] om te bevestigen dat de e-mailinstellingen correct zijn. De volgende e-mail wordt verstuurd aan de gespecifi ceerde adressen:

Onderwerp	:Test	Mail
Tekst	:Send		Test	Mail
	Date			<Testdatum>
	Time			<Testtijd>
	IP		Address	<Projector	IP-adres>
	MAC		Address	<Projector	MAC-a

3. Beheer met webbrowsersoftware

3.2 E-mail waarschuwingen (vervolg)

8) Klik op [Alert Settings] in het hoofdmenu om de E-mail waarschuwingsinstellingen te confi gureren.
9) Selecteer en configureer elke waarschuwingsoptie. Zie sectie 3.1.6 Alert Settings (Waarschuwingsinstellingen) (19) voor meer informatie.
10) Klik op [Apply] om de instellingen op te slaan.

Storings- en waarschuwings-e-mails krijgen het volgende formaat:

Onderwerp :

Tekst :

Date

Time

IP Address

MAC Address <Projector MAC-ac

3.3 Projectorbeheer m.b.v. SNMP

Met de SNMP (Simple Network Management Protocol) is het mogelijk om de projectorinformatie te beheren, welke een storings- of waarschuwingstatus is, vanaf de computer op het netwerk. SNMP-beheersoftware zal nodig zijn op de comptuer om deze functie te gebruiken.

N.B. • Het wordt aanbevolen om de SNMP-functies te laten uitvoeren door een netwerkbeheerder.

- SNMP-beheersoftware moet geïnstalleerd zijn op de computer om de projector via SNMP te monitoren.

SNMP-instellingen (16)

Confi gureer de volgende opties via een webbrowser om SNMP te kunnen gebruiken.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.
4) Klik op [Enable] om de SNMP-poort te openen. Stel het IP-adres in om de SNMP-vastlegging naar toe te sturen wanneer er zich een storing/waarschuwing voordoet.

N.B. • Een Netwerk Herstart is vereist nadat de SNMP Port confi guratie instellingen zijn veranderd. Klik [Network Restart] en confi gureer de volgende onderdelen.

5) Klik op [Security Settings] in het hoofdmenu.
6) Klik op [SNMP] en stel de naam van de gemeenschap in op het scherm dat verschijnt.

N.B. • Een herstart van het Netwerk is vereist nadat de Community name is veranderd. Klik [Network Restart] en confi gureer de volgende onderdelen.

7) Confi gureer de instellingen voor de overdrachtvastlegging van storingen/waarschuwingen. Klik op [Alert Settings] in het hoofdmenu en selecteer de storings-/waarschuwingsoptie die geconfi gureerd moet worden.
8) Klik op [Enable] om de SNMP-vastlegging voor storingen/waarschuwingen te versturen. Vink het [Enable] vakje af wanneer er geen SNMP-overdrachtsvastlegging vereist is.
9) Klik op [Apply] om de instellingen op te slaan.

3.4 Agenda schema

De planningsfunctie maakt het mogelijk om een ingeplande gebeurtenis, waaronder het in- en uitschakelen, in te stellen. Het maakt "zelfbeheer" van de projector mogelijk.

Schedule Settings / Daily Schedule 1 Details Display Command (Instructions) 00:00 00:00 57:00 Power [10V] Load Display Setup [10V] Display Setup [10V] Display Command (Instructions) Display Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup Display Setup

N.B. • U kunt de volgende besturingsgebeurtenissen inplannen: Power ON/OFF, Input Source en Transferred Image Display.

• De in/uit schakel gebeurtenis heeft de laagste prioriteit van alle gebeurtenissen die op hetzelfde tijdstip bepaald worden.
• Er zijn 3 soorten Planning: 1) daily 2) weekly 3) specifi c date. (21)
• De prioriteit van de ingeplande gebeurtenissen is als volgt: 1) specifi c date 2) weekly 3) daily.
• Er zijn maximaal vijf specifi ek datums beschikbaar voor ingeplande gebeurtenissen. Er wordt prioriteit gegeven aan die met de lagere nummers wanneer er meer dan één gebeurtenis ingepland is op dezelfde datum en tijd (bijvoorbeeld, 'Specific date No. 1' heeft prioriteit voor 'Specific date No. 2' enz.)
• Stel eerst de datum en tijd in voordat u de ingeplande gebeurtenissen inschakelt. (23)

3.4 Agenda schema (vervolg)

Agenda instellingen (21)

Planingsinstellingen kunnen geconfi gureerd worden vanaf een webbrowser.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Schedule Settings] in het hoofmenu en selecteer de gewenste planningsoptie. Wanneer u bijvoorbeeld de opdracht elke zondag wilt uitvoeren, selecteer dan [Sunday].
4) Klik op [Enable] vink het vakje aan om het plannen in te schakelen.
5) Voer de datum (maand/dag) in voor de specifi eke datumplanning.
6) Klik op [Apply] om de instellingen op te slaan.
7) Klik na het configureren van de tijd, opdracht en parameters op [Register] om een nieuwe gebeurtenis toe te voegen.
8) Klik op [Delete] wanneer u een schema wilt wissen.

Er zijn drie soorten planning:

1) Daily: Voer de gespecifi ceerde operatie elke uit op een gespecifi ceerd tijdstip.
2) Sunday \~ Saturday: Voer de gespecifi ceerde operatie uit op het specifi ceerd tijdstip op een bepaalde dag van de week.
3) Specifi c date: Voer de gespecifi ceerde operatie uit op de gespecifi ceerde datum en tijd.

N.B. • In de standby-modus zal de stroomindicator groen gaan knipperen voor ongeveer 3 seconden wanneer er ten minste 1 "Power On" planning opgeslagen is.

- Wanneer de planningsfunctie gebruikt wordt, dan moet het stroomsnoer op de projector en het stopcontact aangesloten zijn en moet de aan/uit-schakelaar aan staan, [ | ]. De planningsfunctie functioneer niet als de aan/uit-knop uitgeschakeld is [O] of wanneer er over het stroomsnoer gestruikeld wordt. De stroomindicator gaat orangje of groen oplichten wanneer de projector stroom ontvangt.

3. Beheer met webbrowsersoftware

3.4 Agenda schema (vervolg)

Datum/tijdinstellingen (23)

De datum/tijd-instelling kan aangepast worden via een webbrowser.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser. Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
2) Klik op [Date/Time Settings] in het hoofdmenu en configureer elke optie. Zie sectie 3.1.8 Date/Time Settings (Datum/tijdinstellingen) voor meer informatie.
3) Klik op [Apply] om de instellingen op te slaan.

Presetscape Date/Time Settings Current Date Postframe Time Stack Default Package Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load Load To apply changes in default settings, click apply, then perform Forward Reset.

N.B. • Een Netwerk Herstart is vereist nadat de Daylight Savings Time of SNTP confi guratie instellingen zijn veranderd.

• De batterij voor de ingebouwde klok kan leeg zijn als de klok achterloopt zelfs als de datum en tijd corect ingesteld zijn. Vervang de batterij door de instructies in het gedeelte "Interne Klok batterij" in de Gebruiksaanwijzing (beknopt) te volgen.
• De tijd van de interne klok blijft misschien niet accuraat. Het gebruik van de SNTP wordt aanbevolen om een accurate tijd te houden.

3.5 MIJN BEELD (afbeeldingsoverdracht) weergave

De projector kan afbeeldingen die overgebracht zijn via het netwerk weergeven.

Afb. 3.5 Afbeeldingsoverdracht.

MIJN BEELD overdracht vereist een exclusieve applicatie voor uw PC. U kunt deze downloaden vanaf Hitachi website (http://hitachi.us/digitalmedia of http://www.hitachidigitalmedia.com). Zie de gebruiksaanwijzing van de applicatie voor aanwijzingen.

Om de overgebrachte afbeelding te tonen, selecteer de MIJN BEELD optie in het NETWERK-menu. Zie voor meer informatie de beschrijving van de MIJN BEELD optie van het NETWERK-menu. (Menu NETWERK in de Gebruiksaanwijzing (gedetailleerde) – Bedieningsgids)

N.B. • Het is mogelijk om maximaal 4 aan het afbeeldingsbestand toe te wijzen.
- Het afbeeldingsbestand kan ook weergegeven worden d.m.v. de planningsfunctie vanaf de webbrowser. Zie de sectie 3.4 Agenda schema (36) voor meer informatie.

3.5 MIJN BEELD (afbeeldingsoverdracht) weergave (vervolg)

Confi gureer de volgende onderdelen van een web browser als MIJN BEELD wordt gebruikt.

Voorbeeld: Als het IP-adres van de projector is ingesteld op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de adresbalk in van de web browser.

2) Voer de Beheerder ID en Paswoord in en klik [Logon].

3) Klik [Port Settings] in het hoofdmenu.

4) Klik het [Enable] selectievakje om de Image Transfer Port (Port: 9716) te openen. Klik het [Enable] selectievakje voor de [Authentication] instelling als verifi catie is vereist, maak anders het selectievakje leeg.

5) Klik de [Apply] knop om de instellingen te bewaren.

Als de verifi catie instelling is ingeschakeld, zijn de volgende instellingen vereist.

6) Klik [Security Settings] in het hoofdmenu.
7) Selecteer [Network Control] en voer het gewenste verificatie paswoord.
8) Klik de [Apply] knop om de instellingen te bewaren.

N.B. • Het Verifi catie Paswoord zal hetzelfde zijn voor Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), en Image Transfer Port (Port: 9716).

- De nieuwe confi guratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de confi guratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.

3.6 Opdrachtenbeheer via het netwerk

U kunt de projector confi gureen en besturen via het netwerk d.m.v RS-232C-opdrachten.

Communicatiepoort.

De volgende twee poorten zijn toegewezen voor opdrachtenbeheer:

TCP #23

TCP #9715

N.B. • Commando bediening is niet beschikbaar via communicatie poort (TCP #9716) (16) voor details.die wordt gebruikt voor de MIJN BEELD transmissie functie.

Opdrachtenbeheerinstellingen (16)

Confi gureer de volgende opties vanaf een webbrowser als opdrachtenbeheer gebruikt wordt.

Voorbeeld: Als het IP-adres van de projector ingesteld is op: 192.168.1.10:

1) Voer "http://192.168.1.10/" in de taakbalk van de webbrowser.
2) Voer uw Beheerder-ID en wachtwoord in en klik op [Logon].
3) Klik op [Port Settings] in het hoofdmenu.

4) Klik op [Enable] om de Network Control Port1 (Port: 23) te openen om TCP #23 te gebruiken. Klik op [Enable] voor de [Authentication] insteling wanneer er verifi catie vereist is, vink anders het vakje af.
5) Klik op [Enable] om de Network Control Port2 (Port: 9715) te openen om TCP #9715 te gebruiken. Klik op [Enable] voor de [Authentication] insteling wanneer er verifi catie vereist is, vink anders het vakje af.
6) Klik op [Apply] om de instellingen op te slaan.

3. Beheer met webbrowsersoftware

3.6 Opdrachtenbeheer via het netwerk (vervolg)

Wanneer de verifi catie instelling ingeschakeld is, dan zijn de volgende instellingen nodig. (25)

7) Klik op [Security Settings] in het hoofdmenu.
8) Klik op [Network Control] en voer het gewenste verifi catiewachtwoord in.
* Zie N.B..
9) Klik op [Apply] om de instellingen op te slaan.

N.B. • Het Verifi catie Paswoord zal hetzelfde zijn voor Network Control Port1 (Port: 23), Network Control Port2 (Port: 9715), en Image Transfer Port (Port: 9716).

- De nieuwe confi guratie instellingen worden geactiveerd na het herstarten van de netwerk connectie. Als de confi guratie instellingen worden veranderd, moet u de netwerk connectie herstarten. U kunt de netwerk connectie herstarten door te klikken op [Network Restart] in het hoofdmenu.

3.6 Opdrachtenbeheer via het netwerk (vervolg)

Opdrachtformaat

Opodrachtformaten verschillen per communicatiepoort.

- TCP #23

U kunt de RS-232C-opdrachten gebruiken zonder veranderningen. Het antwoordgegevensformaat is hetzelfde als de RS-232C-opdrachten. Echter het volgende antwoord zal terug gestuurd worden in het geval van een mislukte verifi catie wanneer verifi ären ingeschakeld is.

Antwoord Foutcode
0x1F 0x04	0x00

- TCP #9715

Stuur gegevensformaat

Het volgende formaat wordt toegevoegd aan de kop (0x02), gegevenslengte (0x0D), Checksum (1 byte) en Verbindings-ID (1 byte) van de RS-232C-opdrachten.

Kop	Gegevenslengte	RS-232C-opdracht Checksum	Verbindings-IDa
0x02 0x0D	13 bytes 1 byte	1 byte

Kop → 0x02, Vast

Gegevenslengte → RS-232C-opdrachten byte lengte (0x0D, Vast)

RS232C-opdrachten → RS-232C-opdrachten die beginnen met 0xBE 0xEF (13 bytes)

Checksum → Dit is de waarde om nul te maken met de toevoeging van de lagere 8 bits van de kop naar de checksum.

Verbindings-ID → Randomwaarde van 0 tot 255 (deze waar wordt toegevoegd aan de antwoordgegevens)

3.6 Opdrachtenbeheer via het netwerk (vervolg)

Antwoordgegevensformaat

De verbindings-ID (de gegevens zijn dezelfdse als die van de verbindings-ID gegevens op het verstuurgegevensformaat) wordt toegevoegd aan de RS-232C-opdrachten antwoordgegevens.

Antwoord Verbindings-ID

0x06 1 byte

Antwoord Verbindings-ID

0x15 1 byte

Antwoord F	outcode Verbindings	s-ID
0x1C 2 bytes	1 byte

Antwoord Gegevens Verbindings-ID
0x1D 2 bytes 1 byte

Antwoord Statuscode Verbindings-ID
0x1F	2 bytes	1 byte

Antwoord	Verificatiefoutcode		Verbindings-ID
0x1F 0x04	0x00	1 byte

3.6 Opdrachtenbeheer via het netwerk (vervolg)

De TCP-verbinding wordt automatisch onderbroken wanner er geen communicatie heeft plaatsgevonden voor 30 seconden na tot stand te zijn gebracht.

Verifi catie

De projector accepteert geen opdrachten zonder verifi catiesucces wanneer verifi ären is ingeschakeld. De projector gebruik een uitdagend reactie type verifi catie met een MD5 (Message Digest 5) algoritme.

Wanneer de projector een LAN gebruikt, dan zullen een random 8 bytes teruggekeerd worden als verifi ären ingeschakeld is. Koppel deze ontvangen 8 bytes en het Verifi catiewachtwoord en verwerk deze gegevens met het MD5-algoritme en voeg deze aan de voorzijde van de te versturen opdrachten.

Het volgende is een voorbeeld als het Verifi catiewachtwoord "password" is en de random 8 bytes "a572f60c" zijn.

1) Selecteer de projector.
2) Ontvang de random 8 bytes "a572f60c" van de projector.
3) Koppel de random 8 bytes "a572f60c" en het Verifi catiewachtwoord "password" aan elkaar en het wordt "a572f60cpassword".
4) Verwerk deze "a572f60cpassword" d.m.v. MD5-algoritme. Het wordt: "e3d97429adffa11bce1f7275813d4bde".
5) Verwerk deze "e3d97429adffa11bce1f7275813d4bde" aan de voorkant toe an de opdrachten en verstuur de gegevens. Verstuur "e3d97429adffa11bce1f7275813d4bde" + opdracht.
6) Wanneer de verstuurgegevens correct zin, dan wordt de opdracht uitgevoerd en worden de antwoordgegevens teruggekeerd. In het andere geval zal er een verifi catiefout ontvangen worden.

N.B. • Wat betreft de overdracht van de tweede of volgende opdrachten, kunnen de verifi catiegegevens voor dezelfde aansluiting worden overgeslagen.

3.7 Het externe apparaat via de projector bedienen (gebruik van de NETWERKBRUG functie)

Deze projector is uitgerust met een NETWERKBRUG functie voor het uitvoeren van wederzijdse omzetting van een netwerkprotocol en een serieel interface.

Met behulp van de NETWERKBRUG functie kan een computer die via Ethernet-communicatie met deze projector is verbonden, een extern apparaat bedienen dat met deze projector is verbonden via RS-232C als een netwerkterminal.

3.7.1 De apparaten aansluiten

1) Voor de Ethernet-communicatie verbindt u de LAN poort van de projector met de LAN poort van de computer met behulp van een LAN-kabel.
2) Voor de RS-232C communicatie verbindt u de CONTROL OUT poort van de projector met de RS-232C poort van het apparaat met behulp van een RS-232C kabel.

N.B. • Lees de handleidingen van de apparaten zorgvuldig door voordat u de apparaten aansluit.

Voor de RS-232C verbinding moet u de specifi caties van de poorten weten en een geschikte kabel gebruiken. (Bedieningsgids - Technical - Connection to the ports)

3.7.2 Communicatie-instellingen

1) Selecteer in het SERIEEL UIT INSTELLINGEN menu de juiste baudsnelheid en pariteit voor de CONTROL OUT poort, overeenkomstig de specifi caties van de RS-232C poort van het apparaat dat wordt aangesloten.

(Bedieningsgids - OPTIE menu - SERVICE - COMMUNICATIE - SERIEEL IN INSTELLINGEN/SERIEEL UIT INSTELLINGEN)

Item Conditie

BAUDSNELHEID 4800bps/9600bps/19200bps/38400bps

PARITEIT GEEN/ONEVEN/EVEN

Datalengte 8 bit (vast)

Startbit 1 bit (vast)

Stopbit 1 bit (vast)

2) Selecteer in het COMMUNICATIETYPE menu de NETWERKBRUG voor de CONTROL OUT poort. (Bedieningsgids - OPTIE menu - SERVICE - COMMUNICATIE - COMMUNICATIETYPE)
3) Confi gureer in het OVERDRACHTMETHODE menu de juiste methode voor de CONTROL OUT poort overeenkomstig uw gebruik. (Bedieningsgids - OPTIE menu - SERVICE - COMMUNICATIE - OVERDRACHTMETHODE)

N.B. • SCHAKEL UIT is de standaardinstelling voor het COMMUNICATIETYPE.

- Maak de instellingen voor de communicatie in het COMMUNICATIE menu. Bij verkeerde instellingen wordt er geen juiste communicatie verkregen.

3.7.3 Communicatiepoort

Voor de NETWERKBRUG functie stuurt u de gegevens vanaf de computer naar de projector met behulp van de Network Bridge Port (Netwerkbrugpoort) die geconfi gureerd is in de "Port Settings (Poortinstellingen)" van de webbrowser.

(3.1.4 Poortinstellingen – Network Bridge Port)

N.B. • U kunt elk nummer tussen 1024 en 65535 instellen als het Network Bridge Port nummer. De standaardinstelling is 9717.

3.7.4 Overdrachtmethode

De overdrachtmethode kan alleen in de menu's worden geselecteerd wanneer NETWERKBRUG is geselecteerd voor het COMMUNICATIETYPE.

(Bedieningsgids - OPTIE menu - SERVICE - COMMUNICATIE - OVERDRACHTMETHODE)

HALF DUPLEX VOLLEDIG DUPLEX

3.7.4.1 HALF DUPLEX

Bij deze methode heeft de projector de beschikking over tweeweg-communicatie, maar slechts in één richting tegelijk, óf zenden óf ontvangen van gegevens.

De projector kan bij deze methode geen gegevens vanaf de computer ontvangen terwijl de projector op responsgegevens vanaf een extern apparaat wacht. Nadat de projector de responsgegevens vanaf het externe apparaat heeft ontvangen of wanneer de responslimiettijd is verstreken, kan de projector de gegevens vanaf de computer ontvangen.

Dit betekent dat de projector het zenden en ontvangen van de gegevens stuurt om de communicatie te synchroniseren.

Om de HALF DUPLEX methode te gebruiken, stelt u de LIMIET RESPONSTIJD en de BYTES INTERVAL TIMEOUT in zoals hieronder is beschreven.

1) Stel in het LIMIET RESPONSTIJD menu de wachttijd voor de responsgegevens van een extern apparaat in. (Bedieningsgids - OPTIE menu - SERVICE - COMMUNICATIE - LIMIET RESPONSTIJD )

SCHAKEL UIT 1s 2s 3s ( SCHAKEL UIT)

2) Als er gedurende een bepaalde tijd geen responsgegevens vanaf een extern apparaat worden ontvangen (BYTES INTERVAL TIMEOUT), gaat de projector ervan uit dat de ontvangst van responsgegevens is afgelopen, waarna opnieuw met zenden wordt begonnen.

Als de tijd dat er geen responsgegevens worden ontvangen langer is dan de BYTES INTERVAL TIMEOUT, kan de projector niet alle gegevens ontvangen, waardoor het mogelijk is dat de computer het externe apparaat niet kan bedienen.

Stel in het BYTES INTERVAL TIMEOUT menu de wachttijd voor de responsgegevens in overeenkomstig de eigenschappen van uw systeem. (Bedieningsgids - OPTIE menu - SERVICE - COMMUNICATIE - BYTES INTERVAL TIMEOUT)

50ms ↔ 100ms ↔ 150ms ↔ 200ms (↔ 50ms)
    note right of A: [1][2][3][4][5]
    note right of B: [6][7][8]
    note right of C: [1][2][3][4][5]
    note right of D: [6][7][8]
    note right of E: [9][0]
    note right of E: T (bytes interval timeout) < t

N.B. • Bij gebruik van de HALF DUPLEX methode kan de projector maximaal 254 byte in een keer tegelijk zenden.

- Als de responsgegevens van het externe apparaat niet bewaakt hoeven te worden en de LIMIET RESPONSTIJD op SCHAKEL UIT is ingesteld, kan de projector de gegevens vanaf de computer ontvangen en deze continu naar een extern apparaat zenden. SCHAKEL UIT is de standaardinstelling.

3.7.4.2 VOLLEDIG DUPLEX

Bij deze methode heeft de projector de beschikking over tweeweg-communicatie, dit wil zeggen gelijktijdig zenden en ontvangen van gegevens, maar zullen de responsgegevens van het externe apparaat niet bewaakt worden.

De computer en het externe apparaat zenden bij deze methode gegevens zonder dat dit synchroon verloopt. Als de gegevens gesynchroniseerd moeten worden, stelt u de computer in om de synchronisatie uit te voeren.

N.B. • Als de computer de synchronisatie van het zenden en ontvangen van de gegevens regelt, is het mogelijk dat de computer het externe apparaat niet goed kan bedienen afhankelijk van de verwerkingsstatus van de projector.

3.8 Meerdere projectors tegelijk bedienen (gebruik van de SERIESCHAKELING functie)

Dit model en de aanverwante modellen (neem contact op met uw dealer voor verdere informatie) zijn voorzien van een SERIESCHAKELING functie. Met behulp van de SERIESCHAKELING functie kunt u gelijktijdig vanaf de computer meerdere projectors bedienen die op een gedeelde RS-232C bus zijn aangesloten.

3.8.1 De apparaten aansluiten

1) Sluit een van de projectors die bediend moet worden op de computer aan. Voor de Ethernet-communicatie verbindt u de LAN poort van de projector met de LAN poort van de computer met behulp van een LAN-kabel.
Voor de RS-232C communicatie verbindt u de CONTROL IN poort van de projector met de RS-232C poort van de computer met behulp van een RS-232C kabel.
2) Verbind de CONTROL OUT poort van de projector die op de computer is aangesloten en de CONTROL IN poort van de tweede projector met behulp van een RS-232C kabel.
Verbind daarna de CONTROL OUT poort van de tweede projector met de CONTROL IN poort van de derde projector.
Volg dezelfde aanwijzingen voor het aansluiten van de andere projectors.

N.B. • Schakel de stroom van de projector en de andere apparaten uit (met de netschakelaars) en haal de stekkers uit het stopcontact voordat u met de aansluitingen begint.

- Pas de SERIESCHAKELING functie niet toe bij een systeem dat een RS-232C bus-verdeler gebruikt.

3.8.2 Communicatie-instellingen

1) Stel de communicatieconditie in van de CONTROL IN poort van de projector die via RS-232C communicatie op de computer wordt aangesloten, overeenkomstig de specifi caties van de RS-232C poort van de computer.
Selecteer in het SERIEEL IN INSTELLINGEN menu de juiste baudsnelheid en pariteit. (Bedieningsgids - OPTIE menu - SERVICE - COMMUNICATIE - SERIEEL IN INSTELLINGEN/SERIEEL UIT INSTELLINGEN)
2) Stel dezelfde conditie in voor de CONTROL IN poort en de CONTROL OUT poort die met dezelfde RS-232C kabel met elkaar zijn verbonden.
Gebruik voor het instellen van de baudsnelheid en de pariteit het SERIEEL IN INSTELLINGEN menu voor de CONTROL IN poorten en het SERIEEL UIT INSTELLINGEN menu voor de CONTROL OUT poorten. (Bedieningsgids - OPTIE menu - SERVICE - COMMUNICATIE - SERIEEL IN INSTELLINGEN/SERIEEL UIT INSTELLINGEN)

Communicatieconditie

Item Conditie
BAUDSNELHEID 4800bps/9600bps/19200bps/38400bps
PARITEIT	GEEN/ONEVEN/EVEN
Datalengte 8 bit (vast)
Startbit 1 bit (vast)
Stopbit 1 bit (vast)

3) Selecteer in het COMMUNICATIETYPE menu de SERIESCHAKELING voor elke projector. (Bedieningsgids - OPTIE menu - SERVICE - COMMUNICATIE - COMMUNICATIETYPE)

N.B. • De baudsnelheid en de pariteit van de CONTROL IN poort hoeven niet te worden ingesteld wanneer de projector via Ethernet op de computer wordt aangesloten.
- Bij verkeerde instellingen is het mogelijk dat er geen juiste communicatie met het externe apparaat is.

3.8.3 Communicatiepoort

Wanneer de projector via Ethernet op de computer wordt aangesloten, zendt u de gegevens vanaf de computer naar de projector via gebruik van de TCP # 9718 poort.

3.8.4 COMMUNICATIEGROEP / COMMUNICATIE ID

Wanneer u bij de bediening van projectors in de SERIESCHAKELING een bepaalde projector afzonderlijk wilt bedienen of een bepaalde groep gelijktijdig wilt bedienen, stelt u de COMMUNICATIEGROEP en COMMUNICATIE ID voor elke projector in.

Gebruik het COMMUNICATIEGROEP menu en COMMUNICATIE ID menu om de instellingen te maken. (Bedieningsgids - OPTIE menu - SERVICE - COMMUNICATIE - COMMUNICATIEGROEP / COMMUNICATIE ID)

N.B. • De standaardinstelling voor de COMMUNICATIEGROEP is A en de standaardinstelling voor de COMMUNICATIE ID is 1.
- Om bepaalde projectors afzonderlijk te bedienen, mag u niet dezelfde COMMUNICATIE ID voor deze projectors instellen.

U kunt ook met opzet dezelfde COMMUNICATIE ID voor twee of meer projectors instellen wanneer u deze projectors tegelijk wilt bedienen, zoals bij de gelijktijdige bediening met de COMMUNICATIEGROEP.

3.8.5 Opdracht voor serieschakeling-bediening

Voor de opdrachtregeling van de SERIESCHAKELING functie kunt u het "Technisch" gedeelte van de Bedieningsgids raadplegen. (Bedieningsgids - Technical – Daisy Chain Communication)

Projector
