GEBRUIKSAANWIJZING POW64250 PowerPlus

1 TOEPASSING 3
2 BESCHRIJVING (FIG A) 3
3 INHOUD 4
4 TOELICHTING VAN DE SYMBOLEN 4
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN 4
5.1 Werkplaats....4
5.2 Elektrische veiligheid .... 5
5.3 Veiligheid van personen....5
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap 6
5.5 Service....6
6 SPECIFIEKE VEILIGHEIDSVOORZORGEN VOOR HET WERKEN MET DE KETTINGZAAG 6
7 VOORZORGSMAATREGELEN TER VOORKOMING VAN TERUGSLAG 7
8 ASSEMBLAGE 8
8.1 Montage van het zwaard en de ketting....8
8.2 Smeerolie voor de zaagketting....9
9 AANSLUITING OP HET NET 9
10 GEBRUIK 9
10.1 In- en uitschakelen....9
10.2 Inlopen van de zaag....10
10.3 Controle van de kettingsmering....10
10.4 Kettingrem....10
10.5 Opwaartse terugslag....10
10.6 Horizontale terugslag 11
10.7 Voorwaartse trek....11
11 GEBRUIK VAN DE ZAAG. 11
11.1 Zagen van boomstammen, takken, enz....11
11.2 Snoeien van bomen....12

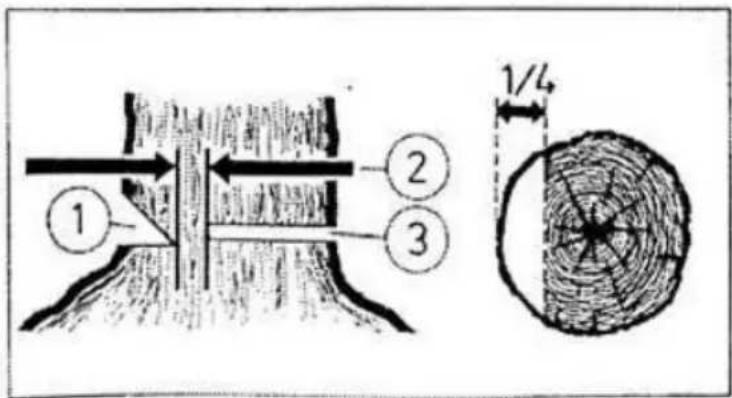

11.3 Een boom vellen 12
12 REINIGING EN ONDERHOUD 13

12.1 Opnieuw opspannen van de zaagketting.... 13
12.2 Onvoldoende kettingsmering....13
12.3 Het dragen van de zaag 13
12.4 Zaagkettingen.... 13
12.5 Het zwaard....14
12.6 Aandrijftandwiel 14
12.7 Koolstofborstels 14
13 TECHNISCHE GEGEVENS 14
14 GELUIDSNIVEAU 14
15 MILIEU....15
16 CONFORMITEITSVERKLARING 16

ELEKTRISCHE KETTINGZAAG 2000W POW64250

1 TOEPASSING

Deze modellen zijn bedoeld voor niet al te frequent gebruik door huiseigenaren, bewoners van buitenhuisjes, campeerders en voor algemene toepassingen zoals het vrij maken van een gebied, snoeiwerken, of het zagen van brandhout. Ze zijn niet bedoeld voor langdurig gebruik. Als de bedoeling is om de toestellen voor langere periodes te gebruiken kan dit bloedcirculatieproblemen in de handen van de gebruiker opleveren veroorzaakt door trillingen. Het apparaat is niet voor industrieel gebruik bestemd.

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrische werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Zaagketting
2. Zwaard
3. Kettingrem / handbeschermer
4. Voorste handgreep
5. Hoofdhandgreep
6. Oliedop

7. Getande kam

8. Montagemoer van het zwaard

9. Instelschroef zaagketting
10. Kettingvanger
11. Netsnoer
12. Veiligheidsvergrendeling
13. Aan/Uit schakelaar

Zaagketting met lage terugslag helpt beduidend om terugslag of de kracht van de terugslag te verminderen dankzij speciaal berekende afmetingen en onderlinge verbindingen.

Kettingrem is een veiligheidsvoorziening ontworpen om de mogelijkheid op verwondingen door terugslag te vermijden door de draaiende zaagketting in een paar milliseconden te stoppen. Hij wordt geactiveerd door de kettingremhendel

Kettingrem/handbeschermer beschermt de linkerhand van de gebruiker in het geval deze van de de voorste handgreep afslipt terwijl de zaag draait.

Kettingvanger vermindert het gevaar op verwondingen in het geval de ketting breekt of uit zijn geleiders loopt tijdens het gebruik. De kettingvanger is ontworpen om een losslingerende ketting op te vangen.

Nota: bestudeer uw zaag en maak u vertrouwd met de onderdelen ervan.

WAARSCHUWING! Let op voor terugslag. Hou de kettingzaag tijdens het gebruik met beide handen stevig vast. Lees voor uw eigen veiligheid de veiligheidsvoorzorgen in deze handleiding en volg ze op vóór u probeert om de zaag te bedienen. Fout gebruik kan leiden tot ernstige verwondingen.

WAARSCHUWING! Bij het gebruik van benzinegereedschappen moeten de basis veiligheidsvoorzorgen, inclusief de onderstaande maatregelen, altijd worden opgevolgd om het gevaar op ernstig persoonlijk letsel en/of schade aan het toestel te beperken.

3 INHOUD

• Verwijder alle verpakkingsmateriaal.
• Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
• Controleer of de inhoud van de verpakking compleet is.
• Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
• Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

1 Elektrische kettingzaag 2000W
1 Handleiding
1 ketting
1 zwaard

1 zwaardbeschermer
1 set koolstofborstels
1 busje voor kettingolie (leeg)
1 sleutel

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

	Gevaar voor lichamelijk letsel of materiële schade		Het dragen van oorbescherming wordt aangeraden
	Voor gebruik de handleiding lezen		Het dragen van een beschermingsbril wordt aangeraden
	Het dragen van beschermingsschoenen wordt aangeraden.		Zorg ervoor dat de kettingrem los staat! Trek de handbeschermer/kettingrem naar achter om de ketting te laten draaien.
	De machine is dubbel geïsoleerd; een aardedraad is daarom niet nodig		CE Conform de Europese toepasselijke standards op het gebied van veiligheid

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

5.1 Werkplaats

• Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.
• Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.
• Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.

5.2 Elektrische veiligheid

Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.

• De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.
• Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrische apparaat verhoogt het risico op elektrische schokken.
• Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
• Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.
• Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.

5.3 Veiligheid van personen

• Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
• Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
• Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.
• Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
• Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kan u het apparaat in een onverwachte situatie beter onder controle houden.
• Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.
• Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.

5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap

• Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het opgegeven vermogensbereik.
• Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.
• Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.
• Ga zorgvuldig om met het apparaat. Controleer of de bewegende onderdelen ervan op de juiste manier werken en niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
• Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer overeenkomstig deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.

5.5 Service

- Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft.

6 SPECIFIEKE VEILIGHEIDSVOORZORGEN VOOR HET WERKEN MET DE KETTINGZAAG

• Tijdens het werken met de kettingzaag moet u werkhandschoenen, geschikt schoeisel, beenbeschermers en oog- en gehoorbescherming dragen.
• Wanneer het werk gevaar voor hoofdletsel kan opleveren dan moet er een veiligheidshelm worden gedragen. Bij het omzagen van bomen en het afzagen van takken van gevelde of omgevallen bomen moet hier bijkomend ook nog gezichtsbescherming worden gedragen.
• Haal altijd de stekker uit het stopcontact vooraleer u de zaagketting controleert of afregelt, u een bepaalde fout probeert op te lossen en wanneer u van de ene naar de andere werkplaats gaat.
• Schakel de kettingzaag nooit in vóór u het gereedschap stevig vast heeft, u stabiel staat en u er zeker van bent dat het zwaard en de ketting niets raken.
• Hou de zaag altijd met beide handen vast (rechterhand op de achterste handgreep, linkerhand op de handgreep 5).
• Zaag nooit boven schouderhoogte, terwijl u op een ladder staat, terwijl u zich in een boom bevindt of terwijl u zich in een andere onstabiele positie bevindt.
• Wanneer u hout zaagt dat gespleten is, let er dan op dat er geen kleine stukjes afbreken die door de zaagketting kunnen worden weggeslingerd.
• Tijdens pauzes moet de zaag zó worden neergelegd dat er geen gevaar bestaat dat iemand door de zaagketting verwond zou kunnen raken.
• De kettingzaag mag nooit zomaar worden uitgeleend: ze mag niet in de handen komen van personen die niet bekend zijn met het gebruik van zulk gereedschap. De gebruiksinstructies moeten samen met de zaag worden doorgegeven.

7 VOORZORGSMAATREGELEN TER VOORKOMING VAN TERUGSLAG

TERUGSLAG kan zich voordoen wanneer de NEUS of de PUNT van het zwaard een voorwerp raakt of wanneer het hout sluit en de zaagketting in de snede vastklemt.

Contact met de punt kan in sommige gevallen een bliksemsnelle omkeerreactie veroorzaken die het zwaard achterwaarts omhoog wipt in de richting van de gebruiker.

Het VASTGEKLEMD raken van de zaagketting langs de ONDERKANT van het ZWAARD kan de zaag voorwaarts TREKKEN, weg van de gebruiker.

Het VASTGEKLEMD raken van de zaagketting langs de BOVENKANT van het ZWAARD kan het zwaard snel TERUGDUWEN naar de gebruiker toe.

Elk van deze reacties kan ervoor zorgen dat u de controle over de zaag verliest wat kan leiden tot ernstige verwondingen.

• Als u de basis begrijpt van terugslag kan u het verrassingselement verminderen of uitschakelen. Plotse verrassingen dragen bij aan ongevallen.
• Hou als de motor draait met beide handen een goede grip op de zaag; de rechterhand op de achterste handgreep en de linkerhand op de voorste handgreep. Gebruik een stevige grip; omklem de handgrepen van de kettingzaag met duim en vingers. Een stevige grip zal u helpen om terugslag te verminderen en de zaag onder controle te houden. Laat niet los.
• Zorg ervoor dat het gebied waarin u gaat zagen vrij is van obstakels. Laat de neus van het zwaard niet in contact komen met een stronk of een tak of enig ander obstakel dat zou kunnen geraakt worden tijdens het werken met de zaag.
• Zaag bij hoge motortoerentallen.
• Hel niet te ver over en zaag niet boven schouderhoogte.
• Volg de fabrikant zijn slijp- en onderhoudsinstructies voor de zaagketting.
• Gebruik enkel vervangzwaarden en kettingen opgegeven door de fabrikant of equivalenten daarvan.

NOTA: Een zaagketting met lage terugslag is een ketting die goede resultaten levert m.b.t. terugslag.

Waarschuwing: terugslag kan leiden tot het gevaarlijk verlies van controle over de kettingzaag en tot ernstige of dodelijke verwondingen bij de gebruiker of iemand die dicht in de buurt staat. Wees altijd alert. Draaiende terugslag en terugslag veroorzaakt door het vastklemmen van de ketting zijn grote gevaren bij het werken met een kettingzaag en de meest voorkomende oorzaak van ongevallen.

Let op voor:

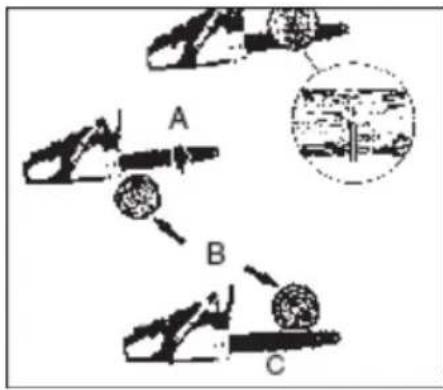

Draaiende terugslag (fig. 2a)

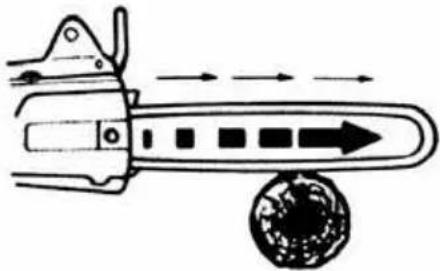

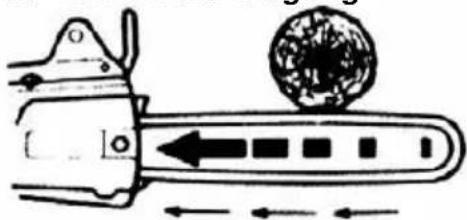

A = terugslagpad

B = reactiezone terugslag.

A B C

fig 2b

De duw (terugslag door vastklemmen ketting) en trek reacties. (fig. 2b)

A = trek

B = vaste voorwerpen

C = duw

8 ASSEMBLAGE

8.1 Montage van het zwaard en de ketting.

Wanneer de kettingzaag al op het net is aangesloten: haal de stekker uit het stopcontact. Draag werkhandschoenen wanneer u aan de kettingzaag werkt.

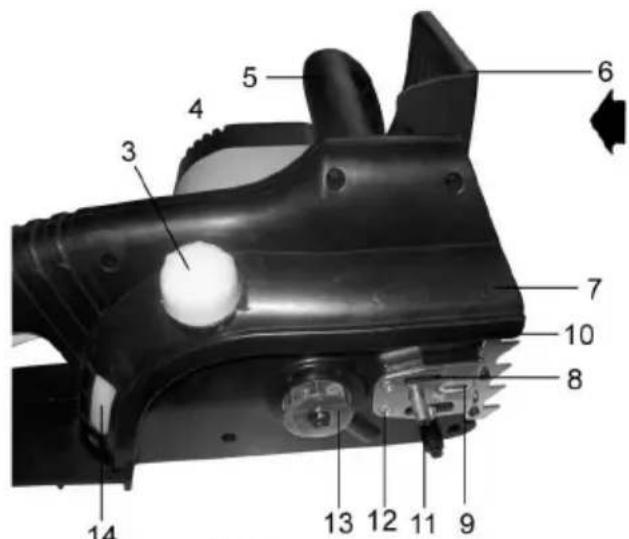

Draai de vastzetknoppen (2) los en verwijder het deksel (1) van het aandrijftandwiel. Breng de bout (12) voor het opspannen van de ketting in zijn meest linkse positie (wanneer u het toestel bekijkt zoals in fig. 1) door de opspanschroef (9) zover als mogelijk in tegenwijzerzin te draaien.

a b

De ketting moet op het zwaard worden gelegd op een manier dat de snijkanten van de tanden (a) in de draairichting van de ketting wijzen.

Fig 2

De draairichting van de zaagketting wordt aangeduid door twee pijlen op het deksel van het aandrijftandwiel.

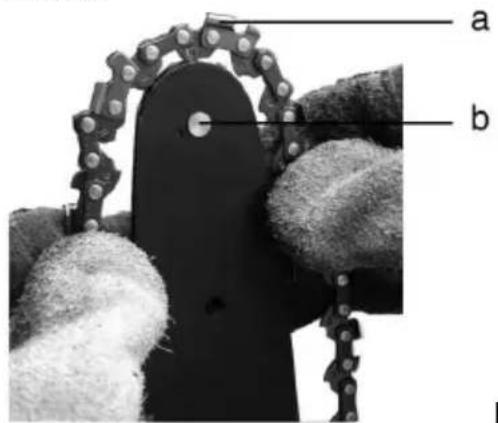

Hou het zwaard met de neus omhoog en plaats de ketting op deze manier op het zwaard. Leg dan de zaagketting rond het aandrijftandwiel en plaats het zwaard met zijn sleuf op de van schroefdraad voorziene steunpunten (11) op een manier dat de bout (12) voor het opspannen van de ketting in het gat (15) van het zwaard valt. Breng het tandwieldeksel (1) terug aan en schroef de vastzetknoppen (2 en 4) terug op hun plaats maar zet ze nog niet vast.

Draai de opspanschroef (9) in wijzerzin om de ketting op te spannen. De ketting is correct opgespannen wanneer het nog mogelijk is om ze in het midden van het zwaard nog 3-4 mm op te tillen (fig. 3).

Fig 3

Draai na het opspannen van de zaagketting de neus van het zwaard omhoog en zet de vastzetknoppen (2 en 4) stevig vast.

8.2 Smeerolie voor de zaagketting.

• Vooraleer u uw nieuwe kettingzaag start, moet de tank worden gevuld met kettingzaagolie. (Beschikbaar in ons assortiment : POWOIL003 - 1L & POWOIL006 - 5L)
• Deze olie laat toe om de kettingzaag te gebruiken bij temperaturen tot -15°C.
• Gebruik nooit afvalolie om de zaagketting te smeren.
• Schroef het vuldeksel (3) los om de zaag met smeerolie te vullen. Zorg ervoor dat er geen vuil in de olietank komt tijdens het vullen. Het oliepeil kan m.b.v. het peilglas (14) gecontroleerd worden.

9 AANSLUITING OP HET NET

• De kettingzaag werd met opzet voorzien van een vrij kort netsnoer om het gevaar voor het doorsnijden van het snoer door de zaagketting te verkleinen wanneer u met het gereedschap werkt.
• Het wordt aangeraden om de meegeleverde trekontlasting te gebruiken tussen het netsnoer van de zaag en de contrastekker van het verlengsnoer; dit voorkomt dat de stekker ongewild wordt losgetrokken uit de contrastekker.
• Controleer het snoer op beschadiging en slijtage vóór u de stekker van de verlengkabel in het stopcontact steekt. Gebruik de zaag nooit wanneer het netsnoer niet in een perfecte staat verkeert.
• De netspanning waarop de kettingzaag wordt aangesloten moet voorzien zijn van een aardlekschakelaar met een gevoeligheid van niet meer dan 30 mA.

10 GEBRUIK

10.1 In- en uitschakelen

Wanneer u de kettingzaag inschakelt dan moet de handbeschermer (6) in zijn normale positie staan; d.i. in de richting van de pijl tegen de handgreep (5) geduwd staan (fig. 1).

De zaag is uitgerust met een veiligheidssysteem dat voorkomt dat ze ongewild wordt ingeschakeld.

Inschakelen:

-Neem de handgreep (5) met de linkerhand vast.

-Duw met de duim van de rechterhand op de vergrendelknop aan de linkerkant van de hendel van schakelaar.

-Trek, met de vergrendelknop nog steeds ingedrukt, aan de trekker.

- Laatdevergendeknopbs

Uitschakelen:

–Laat de trekker los (de vergrendelknop keert terug in de vergrendelde stand).

Het geluid dat de kettingzaag zonder zwaard en ketting maakt terwijl het toestel stilvalt, is normaal en heeft geen nadelige invloed op de werking of de levensduur van de zaag.

10.2 Inlopen van de zaag

Vóór u start met zagen moet een nieuwe ketting 2-3 minuten inlopen waarna de kettingspanning moet worden gecontroleerd, en indien nodig moet worden bijgesteld zoals beschreven in "montage van het zwaard en de zaagketting".

10.3 Controle van de kettingsmering.

Het laten draaien van de ketting zonder kettingsmering zal de ketting en het zwaard al snel onherstelbaar beschadigen. Daarom moet u vóór het starten altijd eerst het oliepeil controleren.

Laat de zaag nooit draaien zonder kettingsmering.

Om het smeersysteem te testen schakelt u de kettingzaag in en houdt u ze met haar zwaard en ketting boven een lichtgekleurd oppervlak (een geopende krant bijvoorbeeld). Een geleidelijk aan groter wordende vlek, veroorzaakt door de olienevel, bewijst dat het smeersysteem correct werkt.

10.4 Kettingrem

De zaag is uitgerust met een kettingrem die de zaagketting binnen een tiende van een seconde tot stilstand brengt. De kettingrem werkt:

-- wanneer de beschermkap (6) manueel in de actieve stand wordt gebracht of

-- wanneer ze door de achterkant van de hand van de gebruiker in die positie wordt gebracht als gevolg van terugslag tijdens het werken.

- -wanneer de kettingzaag wordt uitgeschakeld door de trekker los te laten.

Wanneer de kettingrem wordt geactiveerd door de handbeschermer (6), laat dan de motor niet onnodig lang draaien. Zet nadien de beschermkap onmiddellijk terug in haar normale positie.

Controleer altijd vóór het werken met de kettingzaag of de kettingrem goed werkt (door de beschermkap met de hand te bedienen en door de trekker los te laten).

10.5 Opwaartse terugslag

Wanneer het bovenste gedeelte van de neus van het zwaard per ongeluk tegen een vast voorwerp komt, bijvoorbeeld de stam van de boom wanneer u takken afzaagt of een voorwerp in de onmiddellijke omgeving zoals een boomstam die net naast de boomstam ligt die u aan het doorzagen bent, dan kunnen de zaag en het zwaard naar boven en naar de gebruiker terugslaan in de richting van de pijl op figuur 4.

Deze gevaarlijke terugslag kan grotendeels worden voorkomen door rustig en doordacht te werken op de volgende manier:

• Hou tijdens het zagen altijd de neus van het zwaard in het oog.
• Probeer nooit om met de neus van het zwaard te zagen.
• Wees voorzichtig tijdens het zagen van dunne en veerkrachtige twijgjes. De zaag kan hier gemakkelijk in verstrikt raken.

Men moet bijzonder voorzichtig zijn wanneer het zwaard van de zaag in een zaagsnede wordt gebracht om deze snede te vervolledigen.

10.6 Horizontale terugslag

Horizontale terugslag treedt op wanneer er een poging wordt ondernomen om te zagen met de zaagketting aan de bovenkant van het zwaard en wanneer dit deel van de ketting dan in aanraking komt met een vast voorwerp of wanneer de ketting dan in de zaagsnede vastloopt.

10.7 Voorwaartse trek

Wanneer de klauwaanslag (10) niet tegen het te zagen hout wordt geplaatst, zal de ketting aan de onderkant van het zwaard de zaag naar voor trekken wanneer de ketting vastloopt of in aanraking komt met een vast voorwerp in het hout. Het is daarom belangrijk om altijd te zagen met de klauwaanslag tegen het hout gedrukt wanneer dit mogelijk is.

11 GEBRUIK VAN DE ZAAG.

Controleer telkens vóór u begint te werken of de zaag in een perfecte staat verkeert. Het is bijzonder belangrijk om ervoor te zorgen dat het zwaard correct gemonteerd zit, dat de ketting correct is aangespannen en dat de kettingrem correct werkt.

Vóór u de zaag voor de eerste maal gebruikt is het aangeraden om het doorzagen van boomstammen te oefenen op een zaagbok of iets dergelijks.

Tijdens het werken met de zaag moet u er op letten dat de verlengkabel uit de buurt van de zaagketting blijft.

11.1 Zagen van boomstammen, takken, enz.

x Fig. 7

Hou tijdens het zagen van hout met de kettingzaag de linkerarm bijna volledig gestrekt. Leid de zaag zó dat geen enkel deel van uw lichaam over de denkbeeldige lijn "X" komt die doorheen het zwaard loopt.

Duw de klauwaanslag (10) tegen het hout en begin dan pas te zagen door het gereedschap bij zijn handgreep (5) vast te houden en de schakelaarhandgreep naar boven te brengen.

Wanneer u het hout niet met een enkelvoudige beweging kunt doorzagen:

• Duw lichtjes op de handgreep (5) en ga verder met zagen.
• Trek dan de kettingzaag een klein beetje naar achter.
• Positioneer daarna de klauwaanslag een beetje lager.
• Vervolledig tenslotte de snede door de schakelaarhandgreep naar boven te brengen.

Haal de zaag uit de snede terwijl de ketting nog loopt.

Wanneer u hout zaagt dat op de grond ligt, zorg er dan voor dat de zaagketting nooit in de grond onder het hout zaagt; dit maakt de ketting onmiddellijk stomp.

Wanneer u boomstammen zaagt die op een helling liggen, zorg er dan voor dat u altijd bergopwaarts staat t.o.v. de stam.

11.2 Snoeien van bomen

Zaag bij het snoeien van bomen altijd langs de bovenkant van de tak om toe te laten dat hij naar beneden loslaat. Het kan ook soms nuttig zijn om eerst een stukje langs de onderkant te zagen.

Wanneer u een tak afzaagt moet de kettingzaag indien mogelijk tegen de stam van de boom gesteund worden.

Probeer nooit om takken af te zagen met de neus van het zwaard.

Wees bijzonder voorzichtig wanneer u een tak doorzaagt die onder spanning staat en die terug zou kunnen veren en u zou kunnen raken.

11.3 Een boom vellen

Vóór u begint met een boom om te zagen moet u zeker zijn van de plaats waar hij moet vallen en moet u ervoor zorgen dat er niets in de weg staat dat door de vallende boom beschadigd zou kunnen worden zoals bijvoorbeeld elektriciteitskabels of een gebouw.

Er mogen zich binnen een straal van 2 ½ keer de boomlengte rondom de boom geen dieren of personen bevinden.

U moet twee vluchtroutes vrijmaken. Elk van deze routes moet onder een hoek liggen van ongeveer 45 graden t.o.v. de tegenovergestelde richting waarin de boom zou moeten vallen (fig. 10). Deze vluchtroutes moeten vrij zijn en mogen geen hindernissen bevatten.

Eerst moet er een valkerf (1) worden gezaagd in de boomstam om de valrichting van de boom te bepalen. Voor het maken van deze valkerf, die ongeveer een diepte moet hebben van ongeveer een vierde van de diameter van de boomstam, moet u eerst onder een hoek een

snede naar onder maken, hierna moet u een horizontale snede maken die op het einde samenkomt met de bovenste snede (fig. 11).

① ② ③ 1/4

Fig. 11

De velsnede (3) moet een beetje boven de onderkant van de valkerf worden gemaakt. Deze snede mag niet volledig doorheen de boomstam gaan; er moet een stukje overblijven dat dienst doet als breukvlak (2) omdat anders de boom oncontroleerbaar zal omvallen. Dit breukvlak heeft een dikte van ongeveer een tiende van de boomstam.

Op het gepaste moment moeten wiggen in de velsnede worden gedreven. Er mogen enkel wiggen uit hout, aluminium of plastic worden gebruikt. Gebruik nooit ijzeren of stalen wiggen.

12 REINIGING EN ONDERHOUD

12.1 Opnieuw opspannen van de zaagketting

Tijdens het werken met de zaag rekt de ketting uit als gevolg van het opwarmen. Ze komt los te hangen en zou van het zwaard kunnen loskomen.

Wanneer de ketting in deze situatie wordt opgespannen, is het zeer belangrijk om de spanning na het zagen te verminderen omdat anders de ketting te strak zal komen te liggen door de afkoeling.

12.2 Onvoldoende kettingsmering

Wanneer, nadat de ketting ongeveer 20 minuten heeft gedraaid, er slechts een klein beetje smeerolie uit de olietank is verdwenen, dan is het mogelijk dat het oliekanaal (8) in de zaag of het oliegat (16) op het zwaard verstopt zit. Reinig ze indien dit zo is.

Om het oliekanaal (8) te reinigen maakt u, indien nodig, het deksel (7) los nadat u de bevestigingsschroef hebt losgedraaid.

12.3 Het dragen van de zaag

Na gebruikt moeten het zwaard en de ketting worden afgedekt met de kettingbeschermer die met het gereedschap werd meegeleverd.

12.4 Zaagkettingen

Werken met een stompe zaagketting zorgt ervoor dat de ketting, het zwaard en het aandrijftandwiel snel beschadigen en het kan eventueel zelfs de oorzaak zijn van kettingbreuk.

Het is dus belangrijk om de zaagketting tijdig te slijpen.

Het wordt aangeraden om de ketting door een vakkundige werkplaats te laten slijpen.

De juiste hoeken van de snijtanden van de ketting zijn:

Snijhoek zaagtanden 85°

Snijhoek bovenkant zaagtanden 60°

Slijphoek bovenkant zaagtanden 30°

Voor het slijpen van de ketting wordt een rondvijl gebruikt met een diameter van 4 mm.

12.5 Het zwaard

Af en toe moet er een kleine hoeveelheid kogellagervet aan het zwaard worden aangebracht. Dit gebeurt met een smeerpistool doorheen de smeergaten die u in de buurt van de vier popnagels vindt die het neuswiel van het zwaard op zijn plaats houden.

De onderkant van het zwaard staat bloot aan relatief vrij zware slijtage, draai daarom het zwaard ondersteboven wanneer u de ketting slijpt. Reinig tegelijkertijd de sleuf van het zwaard en de oliegaten (16).

12.6 Aandrijftandwiel

Wanneer de tanden van het aandrijftandwiel (13) tekenen van slijtage vertonen dan moet het tandwiel worden vervangen.

Het aandrijftandwiel om moet de twee vervangingen van de ketting worden vervangen.

12.7 Koolstofborstels

Wanneer de koolstofborstels van de kettingzaag voorbij hun limiet afgesleten zijn dan wordt de motor door een uitschakelmechanisme in de borstels automatisch stilgezet.

De koolstofborstels moeten worden vervangen door een specialist die over het juiste gereedschap beschikt. Tegelijkertijd kan de zaag grondig worden nagezien en kan de motor worden gereinigd.

Type	POW64250
Nominale spanning/frequentie 230 V / 50 Hz
Nominaal vermogen 2000 W
Kettingsnelheid onbelast 12,1 m/s
Zwaardlengte 14" / 355 mm
Remtijd < 0.12 s
Inhoud smeerolietank 280 ml

14 GELUIDSNIVEAU

Geluidsdrukniveau LpA	LpA	96 dB	K = 3 dB(A)
Geluidsprestatieniveau LwA	LwA	112 dB	K = 3 dB(A)
Trilling	aw	3.25 m/s ^2	K = 1.5 m/s ^2

15 GARANTIE

- Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 24 maanden die begint vanaf de datum van aankoop door de eerste koper.

- Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: defecte onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

- Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecte onderdelen onderhevig aan normale slijtage zoals onder meer lagers, borstels, kabels, stekkers,... Ook accessoires zoals boren, boorbits, zaagbladen enz., vallen niet onder de garantie.

- Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvlojeien uit onjuist gebruik.

- Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

- Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

■ Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

- Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

- Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

- Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

- De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

- Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

- We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

- Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

- Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewiis van aankoop.

16 MILIEU

Als uw machine na verloop van tijd aan vervanging toe is, geef het dan niet met het huisvuil mee, maar zorg voor een milieuvriendelijke verwerking.

Afval geproduceerd door elektrische machines mag niet behandeld worden als normaal huishoudelijk afval. Zorg voor recycling daar waar passende installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

17 CONFORMITEITSVERKLARING

C ∈

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

voldoet aan de Essentiële Eisen en andere van toepassing zijnde voorschriften van de Europese Richtlijnen, gebaseerd op de toepassing van de geharmoniseerde Europese normen. Elke niet toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese Richtlijnen en hun wijzigingen:

2004/108/EC

2006/42/EC

2000/14/EC Annex V LwA 105dB(A) / 112dB(A)

Europese geharmoniseerde normen en hun wijzigingen;

EN60745-1 : 2009

EN60745-2-13 : 2009

EN55014-1 : 2006

EN55014-2:1997

EN61000-3-2:2006

EN61000-3-3:2008

Ondergetekende handelt in opdracht en in onmiddellijke vertegenwoordiging van het bedrijfsmanagement,

Philippe Vankerkhove

Certificatiemanager

Datum: 24/10/2011

1 EINSATZBEREICH .... 3
