Produkta veids	Mobilais monobloka gaisa kondicionieris
Zīmols	Wood's
Modelis	Venezia 18K
Dzesēšanas jauda	5,2 kW
Nominālais elektroenerģijas patēriņš	2,0 kW
Gaisa plūsma	680 m³/h
Enerģijas klase	A
Atmitrināšana	52,8 L/24 h
Regulējamā temperatūras diapazons	16 °C līdz 31 °C
Darba temperatūra	18 °C līdz 43 °C
EER (enerģijas efektivitātes koeficients)	2,6
Aukstumaģents	R290 (propāns), 300 g
Trokšņa līmenis (min./maks.)	56 dB / 65 dB
Svars	32 kg
Izmēri (G x D x A)	376 x 490 x 768 mm
Barošana	230 V ~ 50 Hz, iezemētā kontaktligzda
Darba režīmi	Dzesēšana, Atmitrināšana, Ventilators, Ekonomiskais
Īpašās funkcijas	WiFi, Tālvadības pults, Taimeris, Šūpošanās, Automātiskā tīrīšana, Miega režīms
Ieteicamā maksimālā platība	15 m² (minimums uzstādīšanai)
Filtra apkope	Tīrīšana ik pēc 2 nedēļām
Garantija	2 gadi (patērētājam)
Drošība	Uzliesmojošs aukstumaģents, kompresora aizsardzība, pilna tvertnes trauksme

Bieži uzdotie jautājumi - Venezia 18K Wood's

Kāda ir ieteicamā maksimālā platība Venezia 18K gaisa kondicionierim?

Gaisa kondicionieris jāuzstāda telpā, kas ir vismaz 15 m². Lai sasniegtu optimālu veiktspēju, ieteicams to lietot slēgtā telpā, kuras izmērs atbilst tā jaudai (5,2 kW).

Kā uzstādīt gaisa izvadīšanas cauruli?

Piestipriniet izplūdes cauruli pie pievienotajiem savienotājiem, pēc tam virziet to uz ārpusi pa logu vai durvīm. Izmantojiet loga komplektu stabilai uzstādīšanai. Pārliecinieties, ka caurule nav saliekta vai aizsprostota.

Vai es varu lietot gaisa kondicionieri bez izvadīšanas caurules?

Nē, izvadīšanas caurule ir obligāta, lai izvadītu silto gaisu ārā. Bez tās ierīce nespēs efektīvi dzesēt un var pārkarst.

Kā tīrīt gaisa filtru?

Izņemiet filtru, izmazgājiet to remdenā ūdenī ar maigu mazgāšanas līdzekli vai izsūciet ar putekļsūcēju. Ļaujiet tam pilnībā nožūt, pirms ievietojat atpakaļ. Tīriet to ik pēc divām nedēļām, lai nodrošinātu optimālu darbību.

Ko darīt, ja ūdens tvertne ir pilna?

Ierīce apstājas un atskan skaņas brīdinājums. Atskrūvējiet iztukšošanas aizbāzni, izlejiet ūdeni, pēc tam ievietojiet aizbāzni atpakaļ. Ierīce automātiski atsāks darboties.

Vai aukstumaģents R290 ir bīstams?

R290 (propāns) ir uzliesmojošs. Ierīce jāuzstāda un jālieto vēdināmā telpā, kas ir vismaz 15 m². Noplūdes gadījumā izvēdiniet telpu un novērsiet visus aizdegšanās avotus. Nepārduriet aukstumaģenta ķēdi.

Kā izmantot WiFi funkciju?

Lejupielādējiet lietotni Woods Connect no App Store vai Google Play. Izveidojiet kontu, pēc tam izpildiet norādījumus, lai savienotu ierīci, turot nospiestu nakts režīma/ WiFi atiestatīšanas pogu, līdz simbols sāk mirgot.

Kāpēc mans gaisa kondicionieris neieslēdzas?

Pārbaudiet, vai ierīce ir pievienota elektrībai, ūdens tvertne nav pilna un apkārtējā temperatūra ir darba diapazonā (8-35 °C). Ja problēma turpinās, skatiet problēmu novēršanas tabulu lietošanas instrukcijā.

Kā iestatīt taimeri?

Nospiediet taimera pogu: kad ierīce darbojas, iestatiet laiku līdz izslēgšanai; kad tā ir izslēgta, iestatiet laiku līdz ieslēgšanai. Izmantojiet augšup/lejup bultiņas, lai pielāgotu laiku (1-24 h).

Ko nozīmē kļūdas kods E0?

Kods E0 norāda uz apkārtējās temperatūras sensora atteici. Šajā gadījumā ierīce jānogādā pie pārdevēja remontam. Nemēģiniet to labot paši.

LIETOŠANAS INSTRUKCIJA Venezia 18K Wood's

Wood's zimols kopā ar Wood's saimi radās pirms vairāk nekā 65 gadiem Kanādas pilsētā Guelph (Ontario). Šeit Wood's 1950. gadā sāka izstrādāt un ražot gaisa sausinātājus. Kopš tā laika Wood's palīdzību izmantojušo mājsaimniecību skaits sasniedz vairākus simtus tūkstošu, novēršot mitra pelējuma izraisītos zaudējumus un elpojot tīrāku gaisu.

Mūsu pārnēsājamie gaisa kondicionētāji ir piemēroti lietošanai vairumā klimatu, kur jauda ir laba pat dažādos temperatūras un mitruma līmeņos. Tie nodrošina labus rezultātus uzkarsušās telpās, piemēram, dzīvojamās istabās, birojos un guļamistabās. Gaisa kondicionētāja izvadītā karstā gaisa daudzums ir atkarīgs no temperatūras, mitruma līmeņa un novietojuma. Gaisa kondicionētāja veiktspēju var ietekmēt arī ārēji laikapstākļi. Wood's gaisa kondicionētāju ekspluatācija ir droša, un tie ir paredzēti pastāvīgai lietošanai daudzu gadu garumā.

KĀ DARBOJAS GAISA KONDICIONĒŠANAS IERĪCE?

Zems spiediens nodrošina aukstu gaisu. Gaisa kondicionētāja galvenais elements ir aukstumaģents, kas zema spiediena gadījumā tiek pārvērsts par gāzi. Šis process “rada aukstumu”, kas tiek pārnests uz iekšpusi, silto gaisu atstājot ārā. Šķidrs aukstumaģents iziet caur izplešanās vārstu un nonāk caurulē, kur ir zems spiediens.

Aukstumaģents iztvaiko un pārvēršas par gāzi. Process absorbē vides siltumu, un caurule tiek atdzesēta.

Ventilators auksto gaisu iepūš telpā. Gāze iziet caur kompresoru, kas palielina spiedienu un pārvērš gāzi šķidrumā. Šajā procesā tiek atbrīvots siltums, kas tiek aizvadīts uz caurulēm pretējā pusē un izpūsts ar ventilatoru.

Termostats izslēdz ierīci, kad iekštelpu gaiss ir pietiekami vēss.

1. DROŠĪBAS BRĪDINĀJUMI

Viegli uzliesmojošs materiāls. Šī ierīce satur R290/propānu, kas ir viegli uzliesmojošs aukstumaģents.

Informāciju par drošību skatiet šajā rokasgrāmatā.

Izlasiet tehnisko rokasgrāmatu.

Izlasiet operatora rokasgrāmatu.

INFORMĀCIJA PAR DROŠĪBU

Pirms ierīces uzstādīšanas un lietošanas uzmanīgi izlasiet komplektācijā ietverto instrukciju. Ražotājs neuzņemas atbildību par nepareizas uzstādīšanas un lietošanas izraisītiem savainojumiem un bojājumiem. Vienmēr glabājiet instrukciju ierīces tuvumā turpmākai uzziņai.

Bērnu un neaizsargātu personu drošība

BRĪDINĀJUMS

Traumu vai neatgriezeniskas invaliditātes risks. Šo ierīci drīkst lietot bērni no 8 gadu vecuma un personas ar fiziskiem, maņu orgānu vai garīgiem traucējumiem, kā arī personas, kurām nav nepieciešamās pieredzes un zināšanu, ja tās ir saņēmušas praktisku apmācību vai

norādījumus par ierīces lietošanu drošā veidā un saprot ar to saistītos apdraudējumus.

Neļaujiet bērniem rotaļāties ar ierīci.

Bērni līdz 3 gadu vecumam nedrīkst tuvoties ierīcei, ja vien viņi netiek nepārtraukti uzraudzīti. Sargājiet visu iepakojumu no bērniem.

Bērni nedrīkst bez uzraudzības veikt tīrīšanu un lietotāja apkopi.

Vispārējā drošība

Šo ierīci ir paredzēts izmantot mājsaimniecībā un tamlīdzīgos pielietojumos, piemēram: ģimenes istabā, dzīvojamā istabā, personāla virtuves zonās veikalos, birojos un citās darba vidēs. Nominālo tehnisko datu plāksnīte atrodas gaisa kondicionētāja sānos vai aizmugurē.

Nodrošiniet, lai ventilācijas atveres nebūtu nosprostotas.

Atkausēšanas procesa paātrināšanai neizmantojiet mehāniskas ierīces vai citus līdzekļus, ko nav ieteicis ražotājs. Ierīci nedrīkst glabāt telpā, kur darbojas uzliesmošanas avoti (piemēram, atklāta liesma, aizdegta gāzes ierīce vai ieslēgts elektriskais sildītājs). Necaurduriet un nededziniet.

Ņemiet vērā, ka aukstumaģentiem var nebūt smaržas. Ierīces tīrīšanai neizmantojiet ūdens smidzinātāju un tvaiku. Tīriet ierīci ar mitru mīkstu drānu. Izmantojiet tikai neitrālus mazgāšanas līdzekļus.

Neizmantojiet abrazīvus produktus, abrazīvus tīrīšanas

LV

spilventiņus, šķīdinātājus vai metāla priekšmetus.

Ja ir bojāts strāvas padeves vads, ražotājam, tā pilnvarotam apkopes centram vai līdzīgas kvalifikācijas personām tas ir jānomaina, lai novērstu apdraudējumu.

DROŠĪBAS NORĀDĪJUMI

Uzstādīšana BRĪDINĀJUMS

Šo ierīci drīkst uzstādīt tikai kvalificēta persona.

Noņemiet visu iepakojumu.

Neuzstādiet un nelietojiet bojātu ierīci. Ierīce ir jāuzstāda, jālieto un jāglabā telpā, kur uz grīdas ir vismaz 15 m² brīvas vietas. Izpildiet ierīces uzstādīšanas instrukcijā sniegtos norādījumus.

Pārvietojot ierīci, vienmēr rīkojieties piesardzīgi, jo ierīce ir smaga. Vienmēr lietojiet aizsargcimdus. Ņemiet vērā, ka aukstumaģentiem var nebūt smaržas.

Nodrošiniet, lai ap ierīci varētu cirkulēt gaiss.

Pirms ierīces pievienošanas strāvas avotam uzgaidiet vismaz 4 stundas. Tā ir jārīkojas, lai eļļa varētu ieplūst atpakaļ kompresorā.

Neuzstādiet ierīci radiatoru vai citu karstuma avotu tuvumā.

Neuzstādiet ierīci tiešā saules gaismā.

Elektriskais savienojums

BRĪDINĀJUMS

Ugunsgrēka un elektriskās strāvas trieciena risks.

Ierīce ir jāpievieno iezemētai kontaktligzdai.

Pārliecinieties, vai nominālo tehnisko datu plāksnītē norādītie elektrības dati atbilst strāvas avota parametriem. Ja tā nav, sazinieties ar elektriķi.

Vienmēr izmantojiet pareizi uzstādītu triecienizturīgu kontaktligzdu.

Neizmantojiet vairāku ligzdu adapterus un pagarinātājus.

Uzmanieties, lai nesabojātu elektriskās sastāvdaļas (piemēram, strāvas padeves kontaktdakšu un kabeli).

Ja ir jānomaina elektriskās sastāvdaļas, sazinieties ar pilnvaroto apkopes centru vai elektriķi.

Strāvas padeves kabelim ir jāatrodas zemāk par strāvas padeves kontaktdakšu.

Pievienojiet strāvas padeves kontaktdakšu elektrotikla kontaktligzdai tikai uzstādīšanas beigās.

Pēc uzstādīšanas pārliecinieties, vai var piekļūt strāvas padeves kontaktdakšai.

Nevelciet strāvas padeves kabeli, lai atvienotu ierīci. Vienmēr velciet strāvas padeves kontaktdakšu.

Lietošana

BRĪDINĀJUMS

Savainojumu, apdegumu, elektriskās strāvas trieciena vai ugunsgrēka risks.

Nemainiet šīs ierīces tehniskos datus.

Uzmanieties, lai nesabojātu aukstumaģenta kontūru. Tas satur propānu (R290), kas ir dabasgāze ar augsta līmeņa saderību ar vidi. Šī gāze ir viegli uzliesmojoša.

Aukstumaģenta kontūra bojājumu gadījumā nodrošiniet, lai telpā nebūtu liesmu un uzliesmošanas avotu. Izvēdiniet telpu.

Nenovietojiet uz ierīces vai tās tuvumā viegli uzliesmojošus produktus vai ar šādiem produktiem samitrinātus priekšmetus.

Likvidēšana

BRĪDINĀJUMS

Savainojumu risks.

Atvienojiet ierīci no strāvas avota. Nogrieziet strāvas padeves vadu un izmetiet to.

Šīs ierīces aukstumaģenta kontūrs nav kaitīgs ozonam. Sazinieties ar pašvaldības iestādi, lai uzzinātu, kā pareizi likvidēt ierīci.

Nesabojājiet siltummaiņa tuvumā esošo dzesēšanas bloka daļu.

GAISA KONDICIONĒTĀJA UZSTĀDĪŠANA

LV

SVARĪGI:

2. Uzstādīšana

PIRMS PIRMĀS LIETOŠANAS

Pirms lietošanas ļaujiet ierīcei pastāvēt

4 stundas

Vietas izvēle

Svarīgi

1. Šo gaisa kondicionētāju var ērti pārvietot iekštelpās, pārvietošanas laikā ierīci uzturot vertikālā stāvoklī. Gaisa kondicionētājs jānovieto uz līdzenas virsmas.

Šo gaisa kondicionētāju neuzstādiet un nedarbiniet vannas istabā vai citā mitrā vidē. Tā kā pārnēsājamajam gaisa kondicionētājam ir riteņi, tam var viegli mainīt novietojumu. Kad ieslēdzas siltums, vienkārši pārvietojiet pārnēsājamo gaisa kondicionētāju telpā un varat ātri sākt telpas dzesēšanu. Lai nodrošinātu optimālu gaisa kondicionētāja efektivitāti, tas jādarbina slēgtā telpā.

Aizveriet visas durvis, logus un telpas pārējās ārējās atveres. Gaisa kondicionētāja efektivitāte ir atkarīga no temperatūras un mitruma līmeņa.

1. Novietojiet gaisa kondicionētāju vietā, kur nav ierobežota gaisa plūsma caur ierīces priekšpusi.
2. Gaisa kondicionētājs, kas darbojas telpā, maz ietekmē vai vispār neietekmē blakusesošas slēgtās uzglabāšanas zonas, piemēram, skapja, žāvēšanu, ja vien šajā zonā nav atbilstošas gaisa cirkulācijas. Pārnēsājams gaisa kondicionētājs izvada siltumu no ierīces ar ventilācijas šļūtenes palīdzību caur logu vai izplūdes gaisa vārstu.

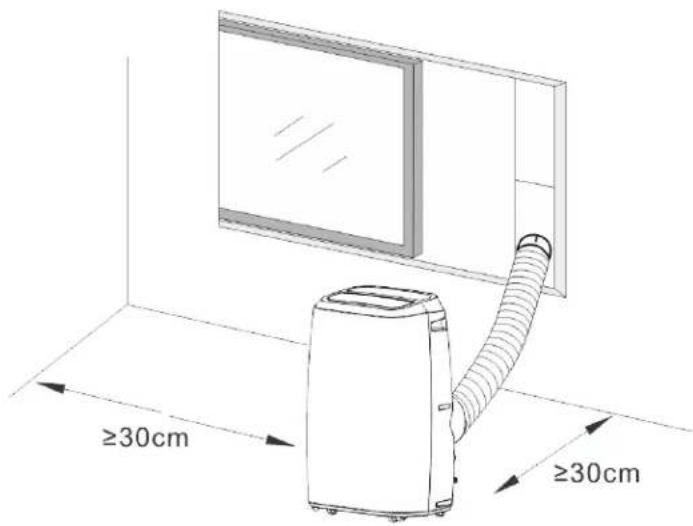

3. Jānodrošina vismaz 30 cm attālums starp gaisa kondicionētāju un tuvāko priekšmetu. Atsaucei skatiet attēlu.

1. Izplūdes šļūtene
2. Loga savienotājs
3. Korpusa adapteris
4. Loga komplekts
5. Spriegotājs
6. Baterijas
7. Tālvadības pults

B

1. Izstrādājuma attēli

C.

1. Žalūzija
2. Vadības panelis
3. Priekšējais pārsegs
4. Ritenitis
5. Gaisa ieplūde
6. Drenāžas izplūde
7. Gaisa izplūde
8. Strāvas vads
9. Drenāžas izvads

D

1. Izstrādājuma aizmugurējās daļas attēli

1. Izstrādājuma attēls no augšas

1. Dzesēšana
2. Sausināšana
3. Ventilators
4. Wi-Fi funkcija
5. Temperatūra pēc Celsija
6. Liels ventilatora ātrums
7. Vidējs ventilatora ātrums
8. Mazs ventilatora ātrums
9. Pilna ūdens tvertne
10. A. Ieslēgt/izslēgt

B. Ventilatora ātrums C. Palielināt temperatūru D. Samazināt temperatūru E. Darbības režīms F. Taimeris ieslēgts/izslēgts G. Automātiska pagriešana H. Miega režīms

G

1. Izstrādājuma attēla puse un pagriešanas režīms

H

1. Filtra sieta tīrīšanas shematiskā diagramma

|

1. Ieslēgt/izslēgt
2. Taimeris ieslēgts/izslēgts
3. Darbības režīms
4. Samazināt temperatūru
5. Palielināt temperatūru
6. Ātrums
7. Miega režīms
8. Automātiska pagriešana

J

1. Akumulatora uzstādīšana/nomaiņa

K

1. Pagriežot ievietojiet abus izplūdes šļūteņu galus šļūteņu savienotājā.

L

1. Ievads izplūdes šļūtenes uzstādīšanā

M

1. Logu slīdņu komplekta uzstādīšana

N

1. Parāda, kā spraudnim ir jābūt novietotam loga slīdņa komplekta uzstādīšanai

0

1. Pievienot drenāžas šļūteni

P

1. Ūdens izvada attēls

EKSPLUATĀCIJAS REŽIMU FUNKCIJAS UN UZSTĀDĪŠANAS APRAKSTI

Uzstādīšana

Ja iekārta ir transportēta horizontāli, pirms lietošanas novietojiet to vertikālā stāvoklī uz 4 stundām.

Novietojiet iekārtu uz līdzenas un cietas virsmas.

Neuzstādiet iekārtu vannas istabā vai citā mitrā vidē.

Pārliecinieties, vai gaisa plūsma nav nosprostota, un vienmēr uzturiet vismaz 50 cm attālumu līdz apkārtējām virsmām.

IZPLŪDES ŠĻŪTENES UZSTĀDĪŠANA

1. Pagariniet vienu izplūdes šļūtenes galu un uzskrūvējiet tam galu bez apaļā savienotāja spraugas pretēji pulksteņrādītāja kustības virzienam vismaz par 3 apgriezieniem.
2. Pagariniet otru izplūdes šļūtenes galu un uzskrūvējiet tam adapteri pretēji pulksteņrādītāja kustības virzienam vismaz par 3 apgriezieniem.
3. Pagariniet izplūdes šļūteni un izvadiet to ārā pa durvīm vai logu.

LOGU KOMPLEKTA IZMANTOŠANA

1. Lai izmantotu logu komplektu, atveriet logu un novietojiet logu komplektu horizontāli vai vertikāli atkarībā no loga.
2. Noregulējiet loga komplekta garumu un nostipriniet to ar skrūvēm.
3. Aizveriet logu un pievienojiet izplūdes šļūtenes adapteri loga komplektam.

LOGU KOMPLEKTA IZMANTOŠANA

Pirms tālvadības pults izmantošanas ievietojiet tajā AAA akumulatorus.

1. Nospiediet un pabīdiet akumulatora vāciņu tālvadības pults aizmugurē, tad varat noņemt vāciņu.
2. Akumulatora nodalījumā ievietojiet divus jaunus sārma AAA akumulatorus, ievērojot polaritāti.
3. Uzlieciet akumulatoru nodalījuma vāciņu un pārliecinieties, ka fiksācijas izciļņi ar klikšķi nostājas vietā.

Izmantojiet tikai sārma akumulatorus.

Neizmantojiet uzlādējamos akumulatorus.

Veicot nomaiņu, vienmēr ar jauniem aizstājiet abus vecos akumulatorus (nekombinējiet vecos un jaunos).

Veicot nomaiņu, vienmēr ar jauniem aizstājiet abus vecos akumulatorus (nekombinējiet vecos un jaunos).

Ja gaisa kondicionieris ilgāku laiku netiks lietots, izņemiet akumulatorus no tālvadības pults.

Lietošanas instrukcija

1. Iekārtas palaišana. Nospiediet ieslēgšanas/izslēgšanas pogu, lai palaistu un apturētu iekārtu.
2. Atlasiet režīmu. Iekārtai ir 4 dažādi režīmi: dzesēšana, sausināšana, enerģijas saglabāšana un ventilatora režīms. Nospiediet MODE (Režīms) uz vadības paneļa vai tālvadības pults, lai atlasītu režīmu.
3. Dzesēšanas režīms: iestatiet vēlamo temperatūru, izmantojot bultiņas uz vadības paneļa vai tālvadības pults. Displejā tiek parādīta iestatītā temperatūra.
4. Sausināšana. Sausināšanas režīmā ventilators darbojas tikai ar mazu ātrumu. Nevar iestatīt temperatūru.
5. Ventilatora režīms. Kompresors apstājas, darbojas tikai ventilators. Nevar iestatīt temperatūru.
6. Enerģijas pārvēršanas režīms. Zems enerģijas patēriņš enerģijas pārvēršanas režīmā. Ja apkārtējās vides temperatūra pārsniedz iestatīto, iekārta darbojas dzesēšanas režīmā. Kad apkārtējās vides temperatūra sasniedz iestatīto, gan kompresors, gan augšējais ventilators pārstāj darboties. Pēc 2 minūtēm un 30 sekundēm augšējais ventilators sāks darboties zemā ātrumā 30 sekundes. Ja kompresors netiek palaists (proti, apkārtējās vides temperatūra ir zemāka par iestatīto temperatūru), augšējais ventilators atkārtoti darbojas šajā režīmā (apstājas uz 2 minūtēm 30 sekundēm / zemas ventilācijas darbība 30 sekundes).
7. Iestatiet taimeri.

- Lai iestatītu taimeri izslēgšanai, nospiediet pogu TAIMER (Taimeris), kad iekārta darbojas.

• Lai iestatītu taimeri palaišanai,

nospiediet pogu TAIMER (Taimeris), kad iekārta ir izslēgta.

Iestatiet laiku ar augšup un lejup vērstajām bultiņām, kas atrodas vadības panelī vai uz tālvadības pults. Kad taimeris ir aktivizēts, vadības panelī tiek parādīts indikators.

1. Iestatiet ventilatora darbības ātrumu. Vadības panelī nospiediet pogu SPEED (Ātrums), lai izvēlētos ventilatora ātrumu. Nospiediet tālvadības pults pogu FAN (Ventilators), lai izvēlētos ventilatora ātrumu.
2. Pēc Celsija/Fārenheita Vadības panelī vienlaicīgi nospiediet augšup un lejup vērsto bultiņu, lai pārslēgtos starp grādiem pēc Celsija un Fārenheita.
3. Miega režīms. Izmantojiet miega režīmu nakts laikā, un iekārta netraucēs miegu. Dzesēšanas režīmā nospiediet kopā TAIMER (Taimeris) un UP (Uz augšu), lai pārietu miega režīmā. Nospiediet tālvadības pults pogu SLEEP (Miega režīms). Nospiediet vēlreiz, lai deaktivizētu.
4. Automātiskās pagriešanas funkcija. Vienlaicīgi nospiediet pogas TAIMER (Taimeris) un SPEED (Ātrums), lai aktivizētu pagriešanas funkciju. Nospiediet tālvadības pults pogu Auto-swing (Automātiska pagriešana). Nospiediet vēlreiz, lai deaktivizētu.
5. Automātiskās tīrīšanas funkcija. Nospiediet tālvadības pults pogu AUTO- CLEAN (Automātiskā tīrīšana), lai ierīci tīrītu no iekšpuses. Pirms izslēgšanas iekārta tiks tīrīta 3 minūtes.

AIZSARDZĪBAS FUNKCIJAS

Automātiska atkausēšana

Iekārta automātiski veiks atkausēšanu. Atkausēšanas režīmā displejā ir redzams E4 un nav aktīva neviena poga, izņemot ieslēgšanas/izslēgšanas pogu.

Kompresora aizsardzība

Ierīcei ir kompresora aizsardzības funkcija, kas izraisa 3 minūšu palaišanas aizkavi pēc ierīces restartēšanas.

EKSPLUATĀCIJAS REŽIMU FUNKCIJAS UN UZSTĀDĪŠANAS APRAKSTI

Trauksme: pilna ūdens tvertne

Kad ūdens tvertne ir pilna, iekārta pārtrauks darbu. Displejā parādās rādījuma indikators par pilnu ūdens tvertni, un ir dzirdama brīdinājuma skaņa. Iztukšojiet ūdens tvertni un restartējiet iekārtu.

Ūdens izlaišanas instrukcija

Atskrūvējiet drenāžas vāku un noņemiet ūdens aizbāzni. Iztukšojiet ūdens tvertni un atkārtoti piestipriniet ūdens aizbāzni un drenāžas vāku.

Piezīmes.

• Uzmanīgi pārvietojiet iekārtu, lai izvairītos no noplūdes.
• Notecinot iekārtu nedaudz sasveriet atpakaļ.
• Pēc iespējas drīzāk bloķējiet drenāžas caurumu, pirms paplāte ir pilna, ja tā nevar saturēt visu ūdeni iekārtā, lai novērstu ūdens noplūdi un grīdas vai paklāja samirkšanu.
• Ūdens aizbāznis un drenāžas vāks ir jāuzstāda stingri, lai, iekārtai atsākot darbu, jauns kondensāts nesamitrinātu grīdu vai paklāju.

Ūdens šļūtenes pievienošana nepārtrauktai notecināšanai

Atskrūvējiet drenāžas vāku un noņemiet ūdens aizbāzni. Iekārtas caurulei piestipriniet 13 mm ūdens šļūteni. Novietojiet otru ūdens šļūtenes galu drenāžai. Nodrošiniet, lai ūdens varētu tecēt lejup.

Piezīmes.

• Drenāžas šļūtene jāuzstāda, kad paplātē nav ūdens.
• Ieteicams neizmantot nepārtrauktu drenāžu, ja iekārta ir režīmā COOL (Dzesēšana), lai nodrošinātu pietiekamu ūdens recirkulāciju iekārtā, uzlabojot sistēmas dzesēšanas efektu.
• Ielieciet drenāžas šļūteni nepieejamā vietā, kas nav augstāka par drenāžas caurumu, un uzturiet drenāžas šļūteni taisnu bez liekumiem.

- Nepārtrauktas drenāžas gadījumā pareizi turiet drenāžas vāku un tā aizbāzni.

Gaisa filtrs

Gaisa filtrs novērš putekļu un netīrumu iekļūšanu ierīcē, pagarinot tās paredzēto kalpošanas laiku. Ir svarīgi regulāri iztīrīt filtru. Pretējā gadījumā var nopietni sabojāt iekārtu. Tādēļ tīriet filtrus vismaz reizi divās nedēļās.

Filtra tīrīšana

1. Izņemiet filtru.
2. Mazgājiet filtru ar siltu ūdeni un maigu tīrīšanas līdzekli. Cita iespēja ir filtru izsūkt ar putekļu sūcēju.
3. Ļaujiet filtram izžūt un ievietojiet to atpakaļ.

Filtra uzstādīšana

Pavērsiet filtra galu pret spraugu, pēc tam viegli iebīdiet filtru spraugā.

Piezīmes.

• Filtru noteikti uzstādiet pie sānu paneļa, pēc tam pie aizmugures paneļa.
• Uzstādiet filtru pretēji noņemšanas virzienam.
• Uzmanīgi uzstādiet filtru vietā, lai to nesabojātu.

Filtra regulāra tīrīšana ir ļoti svarīga; pretējā gadījumā var samazināties gaisa kondicionētāja jauda, un tas var tikt nopietni bojāts.

Glabāšanas norādījumi

Tālvadības pults glabāšana

1. Ievietojiet tālvadības pulti iebūvētajā nodalījumā iekārtas kreisajā pusē.
2. Viegli piespiediet iebūvētā nodalījuma lejasdaļu, lai to atvērtu un izņemtu tālvadības pulti.

Glabāšana sezonas beigās

1. Noskrūvējiet drenāžas vāku un izvelciet aizbāzni, lai pilnībā izlaistu kondensāta ūdeni.
2. Turpiniet darbināt iekārtu ventilatora režīmā pusi dienas, lai pilnībā izžāvētu iekārtas iekšpusi, lai novērstu pelējuma veidošanos.
3. Izslēdziet iekārtu, izvelciet kontaktdakšu un pēc tam aptiniet strāvas vadu ap stiepļu tinuma statni, ievietojiet spraudni universālā stiprinājuma caurumā iekārtas aizmugurējā panelī, uzstādiet ūdens aizbāzni un drenāžas vāku.
4. Izņemiet siltuma izplūdes šļūtenes montāžu, notīriet un glabājiet to pareizi.

Piezīmes.

• Izņemšanas laikā izplūdes šļūtenes komplektu turiet ar abām rokām.
• Stiprinājumus ar īkšķiem paspiediet malu virzienā uz izplūdes gaisa izvadi, pēc tam izvelciet izplūdes šļūtenes montāžu.
• Pareizi iesaiņojiet gaisa kondicionētāju mīkstā plastmasas maisā un nolieciet sausā vietā, pienācīgi aizsargājot pret putekļiem, un sargājiet iekārtu no bērniem.
• Izņemiet akumulatorus no tālvadības pults un pareizi noglabājiet.

Piezīme.

• Nodrošiniet iekārtas glabāšanu sausā vietā.
• Visi iekārtas piederumi ir pienācīgi jāaizsargā kopā.

Uzturēšana

Vairāk par iekārtas tīrīšanu lasiet vietnē woods.se. Notīriet iekārtu ar mīkstu, mitru drānu. Neizmantojiet šķīdinātājus vai spēcīgus tīrīšanas līdzekļus, jo tā var sabojāt ierīces virsmu.

Tehniskā apkope

Ja gaisa kondicionētājam ir nepieciešama tehniskā apkope, vispirms jāsazinās ar vietējo mazumtirgotāju. Visām garantijas prasībām ir nepieciešams pirkuma apliecinājums.

PROBLEMA CELONIS RISINAJUMS
Nevar palaist iekārtu Strāvas padeves klūmePilna ūdens tvertne, izgaismota tās ikonaPārāk zema vai pārāk augsta vides temperatūraTelpas temperatūra ir zemāka par iestatīto temperatūru dzesēšanas režimā.		Savienojiet ierīci ar strāvas ligzdu un ieslēdzietNoteciniet ierīcē uzkrāto ūdeni.Šo iekārtu ieteicams lietot no 8 līdz 35Mainiet iestatīto temperatūru
Slikta dzesēšanas ietekme	Tieša saules gaismaAtvērtas durvis un logi, pārpildīta telpa vai citi siltuma avotiNetīrs filtrsAizsērējusi gaisa ieplūde vai izplūde	Aizveriet loga aizkaruAizveriet durvis un logu, aizvāciet citus siltuma avotusIztīriet vai nomainiet filtra sietuLikvidējiet nosprostojumu
Liels troksnis	Iekārta novietota uz nelīdzenas virsmas.	Novietojiet iekārtu līdzenā un stabilā vietā (var samazināt troksni)
Kompresors nedarbojas	Pārkaršanas aizsardzības uzsākšana Pagaidiet, līdz tiek samazināta temperatūra; iekārta automātiski atsāks darbību
Nedarbojas tālvadības pults	Pārāk liels attālumsTālvadības pults neraida signālu uz iekārtas uztvērēju.Akumulatoriem nav elektrības	Tuviniet tālvadības pulti gaisa kondicionētājam un pavērsiet pret ierīces signāla uztvērēju.Nomainiet akumulatorus
Ja gaisa kondicionētājam rodas problēmas, skatiet tālāk norādīto informāciju par problēmu novēršanu. Ja neviens no tālāk norādīlajiem risinājumiem nenovērš problēmu, līdzu, sazinietles ar mazumlūrgotāju par gaisa kondici- onētāja apkopi.

Kļūdu kodi CĒLONIS RISINĀJUMS
E0	Telpas temperatūras sensora klūme	Izstrādājums ir jānogādā izplatītājam apkopei.
E2	Pilna ūdens tvertne dzesēšanas laikā	Iznemiet gumijas sprūdu un iztukšojiet ūdeni.
E3	Iztvaicētāja temperatūras sensora klūme	Izstrādājums ir jānogādā izplatītājam apkopei.

Garantija

2 gadu lietotāja garantija pret ražošanas kļūmēm. Lūdzu, ņemiet vērā, ka garantija ir derīga, tikai uzrādot pirkuma čeku. Garantija ir spēkā tikai tad, ja ierīce tiek izmantota atbilstoši šajā rokasgrāmatā sniegtajiem norādījumiem un brīdinājumiem par drošību. Garantija neattiecas uz jebkādiem bojājumiem, kas radušies nepareizas rīcības dēļ ar ierīci.

PIEZĪME. 2 gadu garantija attiecas tikai uz lietošanu mājsaimniecībās, nevis uz ierīces komerciālu izmantošanu.

PIEZĪME.

Reģistrējieties vietnē www.warranty-woods.com un izlasiet, kā saņemt paplašināto garantiju. Lai saņemtu papildu informāciju, apmeklējiet vietni www.woods.se.

TEHNISKIE DATI	AC Venezia 18K Smart Home
Dzesēšanas jauda 5,2 KW
Enerģijas patērņš 2,0 W
Gaisa plūsma: 680 m3/h
Enerģijas klase A
Mitruma izvadišana 52,8 l/24 h
Temperatūras iestatijums 16-31 °C
Darba temperatūra 18-43 °C
EER 2,6
Aukstumaģenta gāze R290/300 g
Skaņas līmenis decibelos 56 dB/65 dB
Svars 32 kg
Izmēri (mm), G x Dz x A 376x490x768

* Var tikt veiktas tehniskas izmaiņas un uzlabojumi. Visas vērtības ir aptuvenas un var atšķirties ārēju apstākļu, piemēram, temperatūras, ventilācijas un mitruma, ietekmē.

Ieteicamie lietošanas ierobežojumi

Labākā dzesēšanas ekspluatācijas vides temperatūra ir 18-35 °C. Iekārta darbojas līdz +43 °C. Drošinātāja parametrs: φ5,0x20 mm 2 A, 250 V maiņstrāva.

AC Venezia 18K Smart Home atbilst šo standartu tehniskajām prasībām:

LVD:2014/35/ES

EN 60335-2-40: 2003 + A11: 2004

+A12: 2005 + A1: 2006 + A2: 2009

+A13:2012

EN 60335-1: 2012 + A11: 2014 + A13: 2017 + A1: 2019

+ A14: 2019

+A2: 2019

EN 62233: 2008

EMC:2014/30/EU EN 55014-1:2017

EN 55014-2:2015

EN IEC 61000-3-2:2019 E

N 61000-3-3:2013+A1:2019

RED:2014/53/ES

EN 301 489-1V2.2.3,

Projekts EN 301 489-17 V3.2.2 EN 300 328 V2.2.2,

EN62311:2008

EN 55014-1:2017, EN55014-2:2015

EN IEC 61000-3-2:2019, EN61000-3-3:2013+A1:2019

* Šis markējums norāda, ka ES valstīs šo produktu nedrīkst izmest kopā ar sadzīves atkritumiem. Lai novērstu nekontrolētas atkritumu izmešanas izraisīto iespējamo kaitējumu videi un cilvēku veselībai, utilizējiet produktu atbildīgi, lai veicinātu materiālu resursu ilgtspējīgu izmantošanu. Nododiet ierīci pārstrādei, izmantojot vietējos atgriešanas/savākšanas pakalpojumus, vai sazinieties ar izplatitāju, pie kura iegādājāties izstrādājumu. Mazumtirgotājs var parūpēties par videi drošu produkta atkārtotu pārstrādi.

* Izlietotās baterijas nedrīkst izmest sadzīves atkritumos, jo tās var saturēt toksiskus elementus un smagos metālus, kas var būt kaitīgi videi un cilvēku veselībai. Izlietotās baterijas nododiet atbilstošam pārstrādes uzņēmumam.

WiFi funkcija

1. Lejupielādējiet un

Instalējiet lietotni

Lejupielādējiet lietotni Woods Connect no App Store vai Google Play

1. Reģistrēties / pieteikties / aizmirsta parole

Reģistrēties

Ja jums nav lietotnes konta, reģistrējiet kontu vai reģistrējieties ar īsziņā saņemto verifikācijas kodu. Šajā lapā ir aprakstīts reģistrācijas process.

1. Pieskarieties, lai atvērtu reģistrācijas lapu
2. Sistēma automātiski atpazīst jūsu valsti/apgabalu. Varat arī atlasīt savu valsts kodu. Ievadiet mobilā tālruņa numuru / e-pasta adresi un pieskarieties Tālāk.
3. Ja ievadījāt mobilā tālruņa numuru, ievadiet verifikācijas kodu no ziņojuma un paroli, pieskarieties Apstiprināt, lai pabeigtu reģistrāciju.
4. Ja ievadījāt e-pasta adresi, ievadiet paroli un pieskarieties Apstiprināt, lai pabeigtu reģistrāciju.

2. Reģistrējieties ar

lietotājvārdu un paroli vai verifikācijas kodu, izmantojot īsziņu

Reģistrējieties ar lietotājvārdu un paroli

1. Sistēma automātiski atpazīst jūsu valsti/apgabalu. Varat arī atlasīt savu valsts kodu. Ievadiet mobilā tālruņa numuru / e-pasta adresi un pieskarieties Tālāk
2. Ievadiet savu reģistrēto mobilā tālruņa numuru vai e-pasta adresi un paroli, lai pieteiktos.

Pierakstieties ar verifikācijas kodu

1. Pieskarieties opcijai “Reģistrēties ar īsziņas verifikāciju”, lai atvērtu jaunu lapu.
2. Sistēma automātiski atpazīst jūsu valsti/apgabalu. Varat arī pats atlasīt savas valsts kodu.

Aizmirsta parole

Ja esat aizmirsis paroli, lūdzu, veiciet šīs darbības:

1. Pieskarieties opcijai “Aizmirsta parole”.
2. Sistēma automātiski atpazīst jūsu valsti/apgabalu. Varat arī pats atlasīt savas valsts kodu. Ievadiet mobilā tālruņa numuru / e-pasta adresi un pieskarieties “Tālāk”.
3. Ievadiet verifikācijas kodu no ziņojuma/e-pasta, ievadiet jauno paroli un pieskarieties “Apstiprināt”, lai pabeigtu.

4. Pāra/rūpnīcas iestatījumu atiestatīšana

Lai ierīci savienotu pārī ar WiFi, nospiediet un turiet nospiestu pogu “Nakts režīms/Atiestatīt WiFi”. Kad WiFi simbols ātri mirgo, savienošana pārī tiek aktivizēta; izpildiet lietotnē sniegtos norādījumus.

Ieslēgšana/izslēgšana

Dzesēšanas režīms

Sausināšanas režīms

Ventilatora režīms

Eko režīms

Temperatūras iestatījumi

Ātrums: Zems, vidējs un augsts

Taimeris: 1-24 h

Miega režīms: ieslēgt/izslēgt

Automātiskā tīrīšana: ieslēgt/izslēgt

Pēc Celsija/Fārenheita

Pagriešana: ieslēgt/izslēgt

3. Sekojiet procedūrām LIETOTNĒ, lai izbaudītu WiFi.

Smart Home

Ja jums ir Smart Home izstrādājums, lūdzu, veiciet 1.-3. darbību.

Trešās personas piekļuves pakalpojums: Pieskarieties trešās personas balss pakalpojuma ikonai, lai skatītu, kā izveidot savienojumu ar pakalpojumu. Jūs atradīsit šīs ikonas

Smart Home Woods Connect atbalsta šīs funkcijas ar balss komandu:

Ieslēgšana/izslēgšana

Temperatūras iestatījumi

Režīma iestatījumi

Ventilatora ātruma iestatījumi

Vairāk informācijas: https://woods.se/en/

ET

WOOD'S TAGAB PUHTA JA TERVISLIKU SISEÕHU
