Produkta veids	Pārnēsājams gaisa kondicionieris (portatīvs)
Zīmols	Wood's
Modelis	AC Torino
Dzesēšanas jauda	2,6 kW
Elektroenerģijas patēriņš	1,0 kW
Gaisa plūsma	320 m³/h
Enerģijas klase	A
Mitruma atdalīšanas jauda	24 L/24h
Regulējamas temperatūras diapazons	16 – 31 °C
Darba temperatūra	18 – 35 °C
EER (energoefektivitātes koeficients)	2,6
Dzesētājs	R290 (Propāns) – 160 g
Trokšņa līmenis	65 dB
Svars	20,5 kg
Izmēri (G × D × A)	330 × 280 × 680 mm
Barošana	220–240 V, zemējuma kontaktligzda, drošinātājs 3,15 A
Galvenās funkcijas	Dzesēšana, mitruma atdalīšana, ventilācija, enerģijas taupīšanas režīms, taimeris, automātiskā svārstīšana, automātiskā tīrīšana
Kārtējā apkope	Filtra tīrīšana ik pēc 2 nedēļām; kondensatora tīrīšana ar Wood's mazgāšanas līdzekli
Drošība	Aizsardzība pret sasalšanu (E4), kompresora aizsardzība (3 min kavējums), pilnas tvertnes trauksme
Garantija	2 gadi (pagarināma, reģistrējoties woods.se)

Bieži uzdotie jautājumi - AC Torino Wood's

Kā uzstādīt izplūdes šļūteni?

Pieskrūvējiet apaļo savienotāju šļūtenes vienā galā (vismaz 3 apgriezieni pretēji pulksteņrādītāja virzienam) un adapteri otrā galā. Izstiepiet šļūteni un izvediet to ārā pa logu vai durvīm. Izmantojiet loga komplektu stabilai fiksācijai.

Kā tīrīt gaisa filtru?

Noņemiet filtru, nomazgājiet to siltā ūdenī ar maigu mazgāšanas līdzekli vai izsūciet ar putekļsūcēju. Pirms ievietošanas atpakaļ ļaujiet pilnībā nožūt. Tīriet filtru ik pēc divām nedēļām, lai nesabojātu ierīci.

Ko darīt, ja ūdens tvertne ir pilna?

Ekrānā parādās pilnas tvertnes ikona un atskan skaņas signāls. Atskrūvējiet drenāžas vāciņu, noņemiet aizbāzni, izlejiet ūdeni, pēc tam atgrieziet aizbāzni un vāciņu. Restartējiet ierīci.

Kā lietot tālvadības pulti?

Ievietojiet tālvadības pultī divas AAA sārma baterijas, ievērojot polaritāti. Pavērsiet tālvadības pulti pret ierīces uztvērēju. Pogas ļauj regulēt temperatūru, ventilatora ātrumu, režīmu, taimeri utt. Nomainiet baterijas, ja tālvadības pults vairs nedarbojas.

Ko nozīmē kļūdu kodi, piemēram, E4 vai FL?

E4 norāda aizsardzību pret sasalšanu: ierīce automātiski atkausē un pēc dažām minūtēm atsāk darbību. FL nozīmē, ka ūdens tvertne ir pilna: izlejiet to. CH01 vai CH02 norāda sensora bojājumu; sazinieties ar speciālistu.

Kā iestatīt taimeri?

Nospiediet pogu Taimeris: ja ierīce darbojas, iestatat automātisku izslēgšanu; ja tā ir izslēgta, iestatiet ieslēgšanu. Izmantojiet augšup/lejup bultiņas, lai izvēlētos laiku (0–24 h). Uz paneļa iedegas indikators.

Vai es varu uzstādīt gaisa kondicionieri vannas istabā?

Nē, uzstādīšana vannas istabā vai jebkurā mitrā vidē ir aizliegta. Ierīce jānovieto uz līdzenas virsmas slēgtā telpā vismaz 12 m² lielumā, vairāk nekā 50 cm attālumā no sienām un priekšmetiem.

Kā uzglabāt ierīci sezonas beigās?

Pilnībā izlejiet ūdeni caur drenāžas aizbāzni. Darbiniet ierīci ventilatora režīmā pusi dienas, lai izžāvētu iekšpusi. Iztīriet filtru, noņemiet izplūdes šļūteni, iesaiņojiet ierīci plastmasas maisiņā un uzglabājiet sausā vietā. Izņemiet baterijas no tālvadības pults.

Kāda ir šī gaisa kondicioniera garantija?

Wood's piedāvā patērētāja garantiju 2 gadi pret ražošanas defektiem, uzrādot čeku. Garantija neattiecas uz bojājumiem, kas radušies nepareizas lietošanas dēļ. To var pagarināt, reģistrējoties vietnē www.warranty-woods.com.

Kā aktivizēt nakts režīmu (miegā)?

Miega režīmā vienlaicīgi nospiediet pogas Taimeris un Bultiņa uz augšu uz vadības paneļa. Uz tālvadības pults nospiediet pogu Miega režīms. Šis režīms samazina troksni un pielāgo temperatūru ērtam miegam.

LIETOŠANAS INSTRUKCIJA AC Torino Wood's

Wood's zīmols kopā ar Wood's saimi radās pirms vairāk nekā 65 gadiem Kanādas pilsētā Gvelfā (Ontārio). Šeit Wood's 1950. gadā sāka izstrādāt un ražot gaisa sausinātājus. Kopš tā laika Wood's palīdzību izmantojušo mājsaimniecību skaits sasniedz vairākus simtus tūkstošu, novēršot mitra pelējuma izraisītos zaudējumus un elpojot tīrāku gaisu. Mūsu pārnēsājamie gaisa kondicionētāji ir piemēroti lietošanai vairumā klimatu, kur jauda ir laba pat dažādos temperatūras un mitruma līmeņos. Tie nodrošina labus rezultātus uzkarsušās telpās, piemēram, dzīvojamās istabās, birojos un guļamistabās. Gaisa kondicionētāja izvadītā karstā gaisa daudzums ir atkarīgs no temperatūras, mitruma līmeņa un novietojuma. Gaisa kondicionētāja veiktspēju var ietekmēt arī ārēji laikapstākļi.

Wood's gaisa kondicionētāju ekspluatācija ir droša, un tie ir paredzēti pastāvīgai lietošanai daudzu gadu garumā.

KĀ DARBOJAS GAISA KONDICIONĒŠANAS IERĪCE?

Zems spiediens nodrošina aukstu gaisu. Gaisa kondicionētāja galvenais elements ir aukstumaģents, kas zema spiediena gadījumā tiek pārvērsts par gāzi. Šis process “rada aukstumu”, kas tiek pārnests uz iekšpusi, silto gaisu atstājot ārā. Šķidrs aukstumaģents iziet caur izplešanās vārstu un nonāk caurulē, kur ir zems spiediens.

Aukstumaģents iztvaiko un pārvēršas par gāzi. Process absorbē vides siltumu, un caurule tiek atdzesēta.

Ventilators auksto gaisu iepūš telpā.

Gāze iziet caur kompresoru, kas palielina spiedienu un pārvērš gāzi šķidrumā.

Šajā procesā tiek atbrīvots siltums, kas tiek aizvadīts uz caurulēm pretējā pusē un izpūsts ar ventilatoru.

Termostats izslēdz ierīci, kad iekštelpu gaiss ir pietiekami vēss.

1. DROŠĪBAS BRĪDINĀJUMI

Viegli uzliesmojošs materiāls. Šī ierīce satur R290/propānu, kas ir viegli uzliesmojošs aukstumaģents.

Skatiet šo rokasgrāmatu, lai iegūtu informāciju par drošību.

Izlasiet tehnisko rokasgrāmatu.

Izlasiet operatora rokasgrāmatu.

INFORMĀCIJA PAR DROŠĪBU

Pirms ierīces uzstādīšanas un lietošanas uzmanīgi izlasiet komplektā iekļauto instrukciju. Ražotājs neuzņemas atbildību par nepareizas uzstādīšanas un lietošanas izraisītām traumām un kaitējumiem. Vienmēr glabājiet instrukciju ierīces tuvumā turpmākai uzziņai.

Bērnu un neaizsargātu personu drošība

BRĪDINĀJUMS

Traumu vai neatgriezeniskas invaliditātes risks.

Šo ierīci drīkst lietot bērni no 8 gadu vecuma un personas ar fiziskiem, maņu orgānu vai garīgiem traucējumiem, kā arī personas, kurām nav nepieciešamās pieredzes un zināšanu, ja tās ir saņēmušas praktisku apmācību vai norādījumus par ierīces lietošanu

drošā veidā un saprot ar to saistītos apdraudējumus.

Neļaujiet bērniem rotaļāties ar ierīci.

Bērni līdz 3 gadu vecumam nedrīkst tuvoties ierīcei, ja vien viņi netiek nepārtraukti uzraudzīti.

Sargājiet visu iepakojumu no bērniem.

Bērni nedrīkst bez uzraudzības veikt tīrīšanu un lietotāja apkopi.

Vispārējā drošība

Šo ierīci ir paredzēts izmantot mājsaimniecībā un tamlīdzīgos pielietojumos, piemēram: ģimenes istabā, dzīvojamā istabā, personāla virtuves zonās veikalos, birojos un citās darba vidēs. Nominālo tehnisko datu plāksnīte atrodas gaisa kondicionētāja sānos vai aizmugurē.

Nodrošiniet, lai ventilācijas atveres nebūtu nosprostotas.

Atkausēšanas procesa paātrināšanai neizmantojiet mehāniskas ierīces vai citus līdzekļus, ko nav ieteicis ražotājs. Ierīci nedrīkst glabāt telpā, kur darbojas uzliesmošanas avoti (piemēram, atklāta liesma, aizdegta gāzes ierīce vai ieslēgts elektriskais sildītājs). Necaurduriet un nededziniet.

Ņemiet vērā, ka aukstumaģentiem var nebūt smaržas. Ierīces tīrīšanai neizmantojiet ūdens smidzinātāju un tvaiku. Tīriet ierīci ar mitru mīkstu drānu. Izmantojiet tikai neitrālus mazgāšanas līdzekļus.

Neizmantojiet abrazīvus produktus, abrazīvus tīrīšanas spilventiņus, šķīdinātājus vai metāla priekšmetus.

Ja ir bojāts strāvas padeves vads, ražotājam, tā pilnvarotam apkopes centram vai līdzīgas kvalifikācijas personām tas ir jānomaina, lai novērstu apdraudējumu.

DROŠĪBAS NORĀDĪJUMI

Uzstādīšana

BRĪDINĀJUMS

Šo ierīci drīkst uzstādīt tikai kvalificēta persona.

Noņemiet visu iepakojumu. Neuzstādiet un nelietojiet bojātu ierīci. Ierīce ir jāuzstāda, jālieto un jāglabā telpā, kur uz grīdas ir vismaz 12 m² brīvas vietas. Izpildiet ierīces komplektācijā ietvertajā uzstādīšanas instrukcijā sniegtos norādījumus. Pārvietojot ierīci, vienmēr rīkojieties piesardzīgi, jo ierīce ir smaga. Vienmēr lietojiet aizsargcimdus. Ņemiet vērā, ka aukstumaģentiem var nebūt smaržas.

Nodrošiniet, lai ap ierīci varētu cirkulēt gaiss.

Pirms ierīces pievienošanas strāvas avotam uzgaidiet vismaz 4 stundas. Tā ir jārīkojas, lai eļļa varētu ieplūst atpakaļ kompresorā. Neuzstādiet ierīci radiatoru vai citu karstuma avotu tuvumā. Neuzstādiet ierīci tiešā saules gaismā.

Elektriskais savienojums

BRĪDINĀJUMS

Ugunsgrēka un elektriskās strāvas trieciena risks.

Ierīce ir jāpievieno iezemētai kontaktligzdai.

Pārliecinieties, vai nominālo tehnisko datu plāksnītē norādītie elektrības dati atbilst strāvas avota parametriem. Ja tā nav, sazinieties ar elektriķi.

Vienmēr izmantojiet pareizi uzstādītu triecienizturīgu kontaktligzdu.

Neizmantojiet vairāku ligzdu adapterus un pagarinātājus. Uzmanieties, lai nesabojātu elektriskās sastāvdaļas (piemēram, strāvas padeves kontaktdakšu un kabeli).

Ja ir jānomaina elektriskās sastāvdaļas, sazinieties ar pilnvaroto apkopes centru vai elektriķi.

Strāvas padeves kabelim ir jāatrodas zemāk par strāvas padeves kontaktdakšu. Pievienojiet strāvas padeves kontaktdakšu elektrotīkla kontaktligzdai tikai uzstādīšanas beigās.

Pēc uzstādīšanas pārliecinieties, vai var piekļūt strāvas padeves kontaktdakšai.

Nevelciet strāvas padeves kabeli, lai atvienotu ierīci. Vienmēr velciet strāvas padeves kontaktdakšu.

Lietošana

BRĪDINĀJUMS

Savainojumu, apdegumu, elektriskās strāvas trieciena vai ugunsgrēka risks.

Nemainiet šīs ierīces tehniskos datus.

Uzmanieties, lai nesabojātu aukstumaģenta kontūru. Tas satur propānu (R290), kas ir dabasgāze ar augsta līmeņa saderību ar vidi. Šī gāze ir viegli uzliesmojoša.

Aukstumaģenta kontūra bojājumu gadījumā nodrošiniet, lai telpā nebūtu liesmu un uzliesmošanas avotu. Izvēdiniet telpu.

Nenovietojiet uz ierīces vai tās tuvumā viegli uzliesmojošus produktus vai ar šādiem produktiem samitrinātus priekšmetus.

Likvidēšana

BRĪDINĀJUMS

Savainojumu risks.

Atvienojiet ierīci no strāvas avota. Nogrieziet strāvas padeves vadu un izmetiet to.

Šīs ierīces aukstumaģenta kontūrs nav kaitīgs ozonam. Sazinieties ar pašvaldības iestādi, lai uzzinātu, kā pareizi likvidēt ierīci.

Nesabojājiet siltummaina tuvumā esošo dzesēšanas bloka daļu.

GAISA KONDICIONĒTĀJA UZSTĀDĪŠANA

SVARĪGI:

2. Uzstādīšana

PIRMS PIRMĀS LIETOŠANAS

Pirms lietošanas ļaujiet ierīcei pastāvēt

4 stundas

Vietas izvēle

Svarīgi

1. Šo gaisa kondicionētāju var ērti pārvietot iekštelpās, pārvietošanas laikā ierīci uzturot vertikālā stāvoklī. Gaisa kondicionētājs jānovieto uz līdzenas virsmas.

Šo gaisa kondicionētāju neuzstādiet un nedarbiniet vannas istabā vai citā mitrā vidē.

Tā kā pārnēsājams gaisa kondicionētājs ir uz riteniem, tam var viegli mainīt pozīcijas

Kad ieslēdzas siltums, vienkārši pārvietojiet pārnēsājamo gaisa kondicionētāju telpā un varat ātri sākt telpas dzesēšanu. Lai nodrošinātu optimālu gaisa kondicionētāja efektivitāti, tas jādarbina slēgtā zonā.

Aizveriet visas durvis, logus un citas ārējās telpas atveres. Gaisa kondicionētāja efektivitāte ir atkarīga no temperatūras un mitruma līmeņa.

1. Novietojiet gaisa kondicionētāju tur, kur netiek ierobežota gaisa plūsma caur ierīces priekšpusi.
2. Gaisa kondicionētājam, kas darbojas telpā, būs neliela ietekme vai nebūs ietekmes uz blakusesošas slēgtās novietnes zonu, piemēram, skapi, ja zonā un ārpus tās nebūs atbilstošas gaisa cirkulācijas. Pārnēsājams gaisa kondicionētājs izvada siltumu no iekārtas ar ventilācijas šļūteni caur logu vai izplūdes gaisa vārstu.

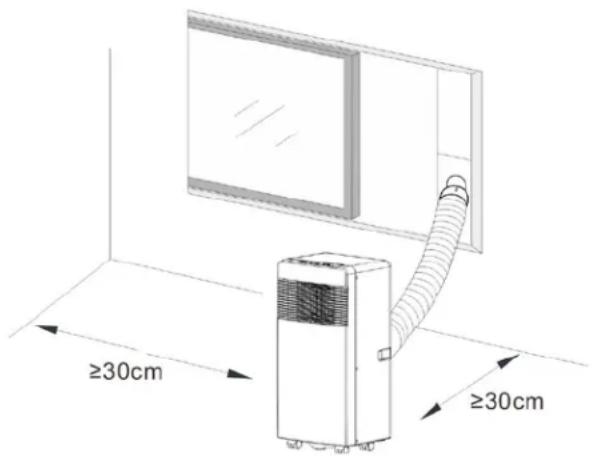

3. Minimālais nepieciešamais atstatums starp gaisa kondicionētāju un tuvāko priekšmetu ir 30 cm.

Atsaucei skatiet attēlu.

1. Izplūdes šļūtene
2. Adapteris izplūdes šļūtenei
3. Loga savienotājs
4. Loga komplekts
5. Sprūdtapa
6. Baterijas
7. Tālvadības pults
8. Gaisa izplūde
9. Ūdens caurule

B

1. Izstrādājuma attēli

C

1. Vadības panelis
2. Priekšējais pārsegs
3. Žalūzija
4. Ritenītis
5. Aizmugurējais pārsegs
6. Strāvas vads
7. Drenāžas izvads
8. Gaisa ieplūde
9. Gaisa izplūde

D

1. Izstrādājuma aizmugures attēli

E

1. Izstrādājuma attēls no augšas

F

1. Ieslēgšanas/izslēgšanas poga
2. Temperatūras palielināšanas poga
3. Temperatūras samazināšanas poga
4. Darbības režīma poga
5. Ventilatora ātruma poga
6. Taimera ieslēgšanas/izslēgšanas poga
7. Pilnas ūdens tvertnes indikators
8. Liela ventilatora ātruma indikators
9. Maza ventilatora ātruma indikators
10. Taimera ieslēgšanas/izslēgšanas indikators
11. Dzesēšanas indikators
12. Sausināšanas indikators
13. Ventilatora indikators

G

1. Filtra noņemšanas attēls

H

1. Kā tīrīt ierīci

|

1. Ieslēgt/izslēgt
2. Taimeris ieslēgts/izslēgts
3. Darbības režīms
4. Ventilatora ātrums
5. Palielināt temperatūru
6. Samazināt temperatūru

J

1. Tālvadības pults bateriju nomaiņa

1. Pagriežot ievietojiet abus izplūdes šļūtenes galus šļūtenes savienotājā.

1. Izplūdes šļūtenes uzstādīšana

1. Logu slīdņa komplekta uzstādīšana

1. Urbt caurumus loga komplektam

1. Pievienot drenāžas šļūteni

1. Ūdens izvada attēls

EKSPLUATĀCIJAS REŽIMU FUNKCIJAS UN UZSTĀDĪŠANAS APRAKSTI

Uzstādīšana

Ja iekārta ir transportēta horizontāli, pirms lietošanas novietojiet to vertikālā stāvoklī uz 4 stundām.

Novietojiet iekārtu uz līdzenas un cietas virsmas.

Neuzstādiet iekārtu vannas istabā vai citā mitrā vidē.

Pārliecinieties, vai gaisa plūsma nav nosprostota, un vienmēr uzturiet vismaz 50 cm attālumu līdz apkārtējām virsmām.

IZPLŪDES ŠĻŪTENES UZSTĀDĪŠANA

1. Pagariniet vienu izplūdes šļūtenes galu un uzskrūvējiet tam galu bez apaļā savienotāja spraugas pretēji pulksteņrādītāja kustības virzienam vismaz par 3 apgriezieniem.
2. Pagariniet otru izplūdes šļūtenes galu un uzskrūvējiet tam adapteri pretēji pulksteņrādītāja kustības virzienam vismaz par 3 apgriezieniem.
3. Pagariniet izplūdes šļūteni un izvadiet to ārā pa durvīm vai logu.

LOGU KOMPLEKTA IZMANTOŠANA

1. Lai izmantotu logu komplektu, atveriet logu un novietojiet logu komplektu horizontāli vai vertikāli atkarībā no loga.
2. Noregulējiet loga komplekta garumu un nostipriniet to ar skrūvēm.
3. Aizveriet logu un pievienojiet izplūdes šļūtenes adapteri loga komplektam.

LOGU KOMPLEKTA IZMANTOŠANA

Pirms tālvadības pults izmantošanas ievietojiet tajā AAA akumulatorus.

1. Nospiediet un pabīdiet akumulatora vāciņu tālvadības pults aizmugurē, tad varat noņemt vāciņu.
2. Akumulatora nodalījumā ievietojiet divus jaunus sārma AAA akumulatorus, ievērojot polaritāti.
3. Uzlieciet akumulatoru nodalījuma vāciņu un nodrošiniet, lai blokēšanas izcilņi ar klikšķi nonāk vietā.

Izmantojiet tikai sārma akumulatorus. Neizmantojiet lādējamos akumulatorus.

Veicot nomaiņu, vienmēr ar jauniem akumulatoriem

aizstājiet abus vecos akumulatorus (nekombinējiet vecos un jaunos).

Ja gaisa kondicionētājs ilgāku laiku netiks lietots, izņemiet akumulatorus no tālvadības pults.

Lietošanas instrukcija

1. Iekārtas palaišana. Nospiediet ieslēgšanas/izslēgšanas pogu, lai palaistu un apturētu iekārtu.
2. Atlasiet režīmu. Iekārtai ir 4 dažādi režīmi: dzesēšana, sausināšana, enerģijas saglabāšana un ventilatora režīms. Nospiediet MODE (Režīms) vadības panelī vai uz tālvadības pults, lai atlasītu režīmu.
3. Dzesēšanas režīms: Iestatiet vēlamo temperatūru, izmantojot bultiņas vadības panelī vai uz tālvadības pults. Displejā tiek parādīta iestatītā temperatūra.
4. Sausināšana. Sausināšanas režīmā ventilators darbojas tikai ar mazu ātrumu. Nevar iestatīt temperatūru.
5. Ventilatora režīms. Kompresors apstājas, darbojas tikai ventilators. Nevar iestatīt temperatūru.
6. Enerģijas pārvēršanas režīms. Zems enerģijas patēriņš enerģijas pārvēršanas režīmā. Ja apkārtējās vides temperatūra pārsniedz iestatīto, iekārta darbojas dzesēšanas režīmā. Kad apkārtējās vides temperatūra sasniedz iestatīto, gan kompresors, gan augšējais ventilators pārstāj darboties. Pēc 2 minūtēm un 30 sekundēm augšējais ventilators sāks darboties zemā ātrumā 30 sekundes. Ja kompresors netiek palaists (proti, apkārtējās vides temperatūra ir zemāka par iestatīto temperatūru), augšējais ventilators atkārtoti darbojas šajā režīmā (apstājas uz 2 minūtēm 30 sekundēm / zemas ventilācijas darbība 30 sekundes).
7. Iestatiet taimeri.

- Lai iestatītu taimeri izslēgšanai, nospiediet pogu TAIMER (Taimeris), kad iekārta darbojas.

- Lai iestatītu taimeri palaišanai, nospiediet pogu TAIMER (Taimeris), kad iekārta ir izslēgta.

Iestatiet laiku ar augšup un lejup vērstajām bultiņām, kas atrodas vadības panelī vai uz tālvadības pults. Kad taimeris ir aktivizēts, vadības panelī tiek parādīts indikators.

1. Iestatiet ventilatora darbības ātrumu. Vadības panelī nospiediet pogu SPEED (Ātrums), lai izvēlētos ventilatora ātrumu. Nospiediet tālvadības pults pogu FAN (Ventilators), lai izvēlētos ventilatora ātrumu.
2. Pēc Celsija/Fārenheita Vadības panelī vienlaicīgi nospiediet augšup un lejup vērsto bultiņu, lai pārslēgtos starp grādiem pēc Celsija un Fārenheita.
3. Miega režīms. Izmantojiet miega režīmu nakts laikā, un iekārta netraucēs miegu. Dzesēšanas režīmā nospiediet kopā TAIMER (Taimeris) un UP (Uz augšu), lai pārietu miega režīmā. Nospiediet tālvadības pults pogu SLEEP (Miega režīms). Nospiediet vēlreiz, lai deaktivizētu.
4. Automātiskās pagriešanas funkcija. Vienlaicīgi nospiediet pogas TAIMER (Taimeris) un SPEED (Ātrums), lai aktivizētu pagriešanas funkciju. Nospiediet tālvadības pults pogu Auto-swing (Automātiska pagriešana). Nospiediet vēlreiz, lai deaktivizētu.
5. Automātiskās tīrīšanas funkcija. Nospiediet tālvadības pults pogu AUTO- CLEAN (Automātiskā tīrīšana), lai ierīci tīrītu no iekšpuses. Pirms izslēgšanas iekārta tiks tīrīta 3 minūtes.

AIZSARDZĪBAS FUNKCIJAS

Automātiska atkausēšana

Iekārta automātiski veiks atkausēšanu. Atkausēšanas režīmā displejā ir redzams E4 un nav aktīva neviena poga, izņemot ieslēgšanas/izslēgšanas pogu.

Kompresora aizsardzība

Ierīcei ir kompresora aizsardzības funkcija, kas izraisa 3 minūšu palaišanas aizkavi pēc ierīces restartēšanas.

EKSPLUATĀCIJAS REŽĪMU FUNKCIJAS UN UZSTĀDĪŠANAS APRAKSTI

Trauksme: pilna ūdens tvertne

Kad ūdens tvertne ir pilna, iekārta pārtrauks darbu. Displejā parādās rādījuma indikators par pilnu ūdens tvertni, un ir dzirdama brīdinājuma skaņa. Iztukšojiet ūdens tvertni un restartējiet iekārtu.

Ūdens izlaišanas instrukcija

Atskrūvējiet drenāžas vāku un noņemiet ūdens aizbāzni. Iztukšojiet ūdens tvertni un atkārtoti piestipriniet ūdens aizbāzni un drenāžas vāku.

Piezīmes.

• Uzmanīgi pārvietojiet iekārtu, lai izvairītos no noplūdes.
• Notecinot iekārtu nedaudz sasveriet atpakaļ.
• Pēc iespējas drīzāk bloķējiet drenāžas caurumu, pirms paplāte ir pilna, ja tā nevar saturēt visu ūdeni iekārtā, lai novērstu ūdens noplūdi un grīdas vai paklāja samirkšanu.
• Ūdens aizbāznis un drenāžas vāks ir jāuzstāda stingri, lai, iekārtai atsākot darbu, jauns kondensāts nesamitrinātu grīdu vai paklāju.

Ūdens šļūtenes pievienošana nepārtrauktai notecināšanai

Atskrūvējiet drenāžas vāku un noņemiet ūdens aizbāzni. Iekārtas caurulei piestipriniet 13 mm ūdens šļūteni. Novietojiet otru ūdens šļūtenes galu drenāžai. Nodrošiniet, lai ūdens varētu tecēt lejup.

Piezīmes.

• Drenāžas šļūtene jāuzstāda, kad paplātē nav ūdens.
• Ieteicams neizmantot nepārtrauktu drenāžu, ja iekārta ir režīmā COOL (Dzesēšana), lai nodrošinātu pietiekamu ūdens recirkulāciju iekārtā, uzlabojot sistēmas dzesēšanas efektu.
• Novietojiet drenāžas šļūteni nepieejamā vietā, kas nav augstāka par drenāžas atveri, un turiet to taisnu, bez liekumiem.

- Nepārtrauktas drenāžas gadījumā pareizi novietojiet drenāžas vāku un tā aizbāzni.

Gaisa filtrs

Gaisa filtrs novērš putekļu un netīrumu iekļūšanu ierīcē, tādējādi pagarinot tās kalpošanas laiku. Ir svarīgi regulāri tīrīt filtru; pretējā gadījumā iekārta var tikt nopietni bojāta. Tāpēc tīriet filtru vismaz reizi divās nedēļās.

Filtra tīrīšana

1. Izņemiet filtru.
2. Mazgājiet filtru ar siltu ūdeni un maigu tīrīšanas līdzekli. Vai arī izsūciet filtru ar putekļu sūcēju.
3. Ļaujiet filtram nožūt un ievietojiet to atpakaļ.

Filtra uzstādīšana

Pavērsiet filtra galu pret spraugu un viegli iebīdiet filtru spraugā.

Piezīmes.

• Filtru noteikti uzstādiet pie sānu paneļa, pēc tam pie aizmugures paneļa.
• Uzstādiet filtru pretēji noņemšanas virzienam.
• Uzmanīgi uzstādiet filtru vietā, lai to nesabojātu.

Filtra regulāra tīrīšana ir ļoti svarīga; citādi gaisa kondicionētājs var zaudēt jaudu un pastāv pat nopietnu bojājumu risks.

Glabāšanas norādījumi

Tālvadības pults glabāšana

1. Ievietojiet tālvadības pulti iebūvētajā nodalījumā iekārtas kreisajā pusē.
2. Viegli piespiediet iebūvētā nodalījuma lejasdaļu, lai to atvērtu un izņemtu tālvadības pulti.

Glabāšana sezonas beigās

1. Noskrūvējiet drenāžas vāku un izvelciet aizbāzni, lai pilnībā izlaistu kondensāta ūdeni.
2. Turpiniet darbināt iekārtu ventilatora režīmā pusi dienas, lai pilnībā izžāvētu iekārtas iekšpusi, lai novērstu pelējuma veidošanos.
3. Izslēdziet iekārtu, izvelciet kontaktdakšu un pēc tam aptiniet strāvas vadu ap stiepļu tinuma statni, ievietojiet spraudni universālā stiprinājuma caurumā iekārtas aizmugurējā panelī, uzstādiet ūdens aizbāzni un drenāžas vāku.
4. Izņemiet siltuma izplūdes šļūtenes montāžu, notīriet un glabājiet to pareizi.

Piezīmes.

• Izņemšanas laikā izplūdes šļūtenes komplektu turiet ar abām rokām.
• Stiprinājumus ar īkšķiem paspiediet malu virzienā uz izplūdes gaisa izvadi, pēc tam izvelciet izplūdes šļūtenes montāžu.
• Pareizi iesaiņojiet gaisa kondicionētāju mīkstā plastmasas maisā un nolieciet sausā vietā, pienācīgi aizsargājot pret putekļiem, un sargājiet iekārtu no bērniem.
• Izņemiet akumulatorus no tālvadības pults un pareizi noglabājiet.

Piezīme.

• Nodrošiniet iekārtas glabāšanu sausā vietā.
• Visi iekārtas piederumi ir pienācīgi jāaizsargā kopā.

Uzturēšana

Notīriet kondensatoru ar Wood's tīrīšanas līdzekli. Vairāk par iekārtas tīrīšanu lasiet vietnē woods.se. Notīriet iekārtu ar mīkstu, mitru drānu. Neizmantojiet šķīdinātājus vai spēcīgus tīrīšanas līdzekļus, jo tas var sabojāt ierīces virsmu.

Tehniskā apkope

Ja gaisa kondicionētājam ir nepieciešama tehniskā apkope, vispirms jāsazinās ar vietējo mazumtirgotāju. Visām garantijas prasībām ir nepieciešams pirkuma apliecinājums.

PROBLEMA CELONIS RISINAJUMS
Nevar palaist iekārtu Strāvas padeves klūmePilna ūdens tvertne, izgaismota tās ikonaPārāk zema vai pārāk augsta vides temperatūraTelpas temperatūra ir zemāka par iestatīto dzesēšanas režimā vai augstākā par iestatīto sildišanas režimā		Savienojiet ierīci ar strāvas ligzdu un ieslēdzietNoteciniet ierīcē uzkrāto ūdeni.Šo iekārtu ieteicams lietot no 8 līdz 35Mainiet iestatīto temperatūru
Slikta dzesēšanas ietekme	Tieša saules gaismaAtvērtas durvis un logi, pārpildīta telpa vai citi siltuma avotiNetīrs filtrsAizsērējusi gaisa ieplūde vai izplūde	Aizveriet loga aizkaruAizveriet durvis un logu, aizvāciet citus siltuma avotusIztīriet vai nomainiet filtra sietuLikvidējiet nosprostojumu
Liels troksnis	Iekārta novietota uz nelīdzenas virsmas.	Novietojiet iekārtu līdzenā un cietā vietā (var samazināt troksni)
Kompresors nedarbojas	Pārkaršanas aizsardzības uzsākšana Pagaidiet, līdz tiek samazināta temperatūra; iekārta automātiski atsāks darbību
Nedarbojas tālvadības pults	Pārāk liels attālumsTālvadības pults neraida signālu uz iekārtas uztvērēju.Akumulatoriem nav elektrības	Nolieciet tālvadības pulti gaisa kondicionētāja tuvumā un nodrošiniet gaisu pie iekārtas signālu uztvērēja.Nomainiet akumulatorus
Ja rodas problēmas ar sausinātāju, skatiet tālāk norādīto informāciju par problēmu novēršanu. Ja neviens no tālāk norādītajiem rīsinājumiem nenovērš problēmu, līdzu, sazinieties ar mazumlīrgotāju par gaisa kondicionētāja apkopi.

Kļūdu kodi
CH01	Telpas temperatūras sensora klūme	Pārbaudiet telpas temperatūras sensoru un saistītās shēmas
CH02	Caurules temperatūras sensora klūme	Pārbaudiet caurules temperatūras sensoru un saistītās shēmas
E4	Aizsardzība pret sasalšanu	Atjaunojiet funkcijas automātiski, kad ir beigusies aizsardzība pret sasalšanu.
FL Pilna ūdens tvertne šasijā Izlaidiet kondensātu un vēlreiz palaidiet iekārtu

Garantija

2 gadu lietotāja garantija pret ražošanas kļūmēm. Lūdzu, ņemiet vērā, ka garantija ir derīga, tikai uzrādot pirkuma čeku. Garantija ir spēkā tikai tad, ja ierīce tiek izmantota atbilstoši šajā rokasgrāmatā sniegtajiem norādījumiem un brīdinājumiem par drošību. Garantija neattiecas uz jebkādiem bojājumiem, kas radušies nepareizas rīcības dēļ ar ierīci.

PIEZĪME. 2 gadu garantija attiecas tikai uz lietošanu mājsaimniecībās, nevis uz ierīces komerciālu izmantošanu.

PIEZĪME.

Reģistrējieties vietnē www.warranty-woods.com un izlasiet, kā saņemt paplašināto garantiju. Lai iegūtu papildinformāciju, apmeklējiet vietni woods.se.

Ieteicamie lietošanas diapazoni

Labākā dzesēšanas ekspluatācijas vides temperatūra ir 17-35 °C. Iekārta darbojas līdz +45 °C. Drošinātāja parametrs: φ5,0x20 mm 3,15 A, 250 V maiņstrāva.

TEHNISKIE DATI	AC Roma AC Torino
Dzesēšanas jauda 2,05W 2,6W
Enerģijas pateriņš 0,785KW 1.0KW
Gaisa plūsma: 320m3/h 320m3/h
Enerģijas klase A A
Sausināšana 19,2 L / 24h 24 L / 24h
Temperatūras iestatijums 16-31°C	16-31°C
Darba temperatura	18-35°C	18-35°C
EER	2,6	2,6
Aukstumagenta gāze	R290/140g	R290/160g
Skaņas limenis decibelos	65dB	65dB
Svars	18kg/19,5kg	19kg/20,5kg
Izmēri (mm), G x Dz x A	330x280x680	330x280x680

*Var tikt veiktas tehniskas izmaiņas un uzlabojumi. Visas vērtības ir aptuvenas un var atšķirties ārēju apstākļu, piemēram, temperatūras, ventilācijas un mitruma, dēļ.

*Šis marķējums norāda, ka ES valstīs šo produktu nedrīkst izmest kopā ar sadzīves atkritumiem. Lai novērstu nekontrolētas atkritumu izmešanas izraisīto iespējamo kaitējumu videi un cilvēku veselībai, utilizējiet produktu atbildīgi, lai veicinātu materiālu resursu ilgtspējīgu izmantošanu. Nododiet ierīci pārstrādei, izmantojot vietējos atgriešanas/savākšanas pakalpojumus, vai sazinieties ar izplatītāju, pie kura iegādājāties izstrādājumu. Mazumtirgotājs var parūpēties par videi drošu produkta atkārtotu pārstrādi.

ET

WOOD'S TAGAB PUHTA JA TERVISLIKU SISEÖHU
