LIETOŠANAS INSTRUKCIJA Brill 46 XLRA AL-KO

Pirms ierīces ekspluatācijas sākšanas izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums tam, lai darbs ar plāvēju būtu drošs un tā lietošanas laikā nerastos traucējumi. Pirms izmantošanas iepazīstieties ar vadības elementiem un iekārtas lietojumu.
■ levērojiet šajā instrukcijā sniegtos un uz ierīces redzamos drošības un brīdinājuma norādījumus.
Uzglabājiet lietošanas pamācību, lai nepieciešamības gadījumā to būtu iespējams pārlasīt, un nododiet to tālāk arī nākamajam ierīces lietotājam.

Simbolu paskaidrojums

Uzmanību!

Precīza šo brīdinājuma norādījumu ievērošana var novērst miesas bojājumu gūšanu un / vai materiālo zaudējumu rašanos.

Speciālie norādījumi labākai izpratnei un precīzākai izmantošanai.

Fotoaparāta simbols norāda uz attēliem.

Satura rādītājs

Par šo rokasgrāmatu 216

Izstrādājuma apraksts 216

Drošības mehānismi un aizsargierīces....216

Drošības norādījumi 218

Montāža....219

Degvielas uzpilde 219

Ekspluatācijas sākšana 220

Apkope un kopšana....223

Uzglabāšana....224

Labošana....224

Utilizācija 224

Palīdzība darbības traucējumu gadījumā....225

EK atbilstības deklarācija 226

Garantija 226

Izstrādājuma apraksts

Šī dokumentācija satur dažādu benzīna zāles plāvēju modelu aprakstu. Daži no modeliem ir aprikoti ar zāles savācējtvertni un/vai papildus ir piemēroti mulčēšanai.

Ar izstrādājumu attēlu un dažādo opciju aprakstu palīdzību noskaidrojiet savu modeli.

Paredzētais lietojums

Šī ierīce ir paredzēta zālāja plaušanai privātā teritorijā un to drīkst lietot tikai uz nožuvuša zālāja.

Jebkāds cits to izmantošanas veids tiek uzskatīts par paredzētajam mērķim neatbilstošu.

lespējamie nepareizas lietošanas veidi

■ Šis zālāja plāvējs nav piemērots lietošanai publiskās apstādījumu zonās, parkos, sporta kompleksos, kā arī lauksaimniecībā un mežsaimniecībā
■ Drošības mehānismu demontāža vai pārvienošana ir aizliegta
■ lerīci nedrīkst lietot lietus laikā vai uz slapja zālāja
■ lerīci nav atļauts izmantot komerciāliem mērķiem

Drošības mehānismi un aizsargierīces

Uzmanību - savainojumu gūšanas risks!

Drošības mehānismus un aizsargierīces nedrīkst deaktivizēt!

Drošības aptvere

lerīce ir aprīkota ar drošības aptveri. Apdraudējuma brīdī drošības aptveri atlaist.

lerīces bez asmeņa sajūga mehānisma:

■ Griezējasmens tiek apstādināts
■ Motors tiek apstādināts

lerīces ar asmeņa sajūga mehānismu:

■ Griezējasmens tiek apstādināts
■ Motors turpina darboties

Atvairītājs

Atvairītājs pasargā no nopļautā zālāja izsviešanas gaisā.

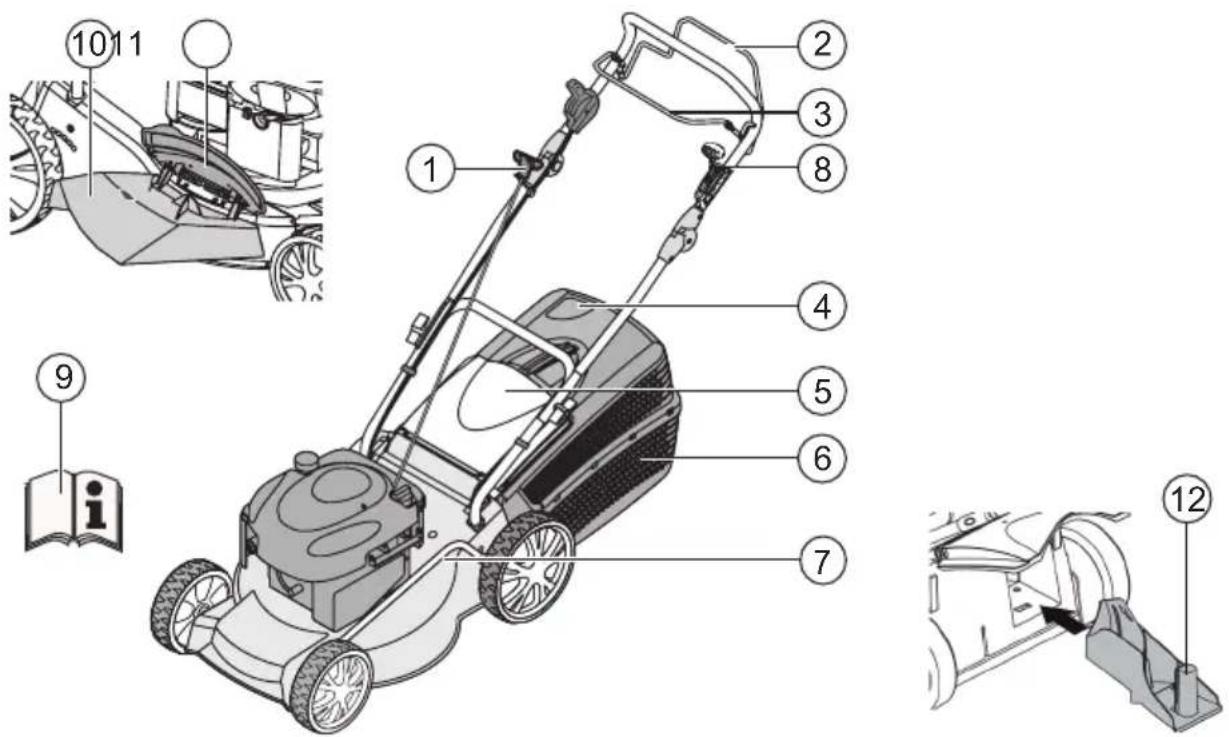

1	Startera trose 7 Griešanas augstuma regulētājs*
2	Riteņu piedziņas mehānisms* 8 Bezpakāpju variātora pārnesumkārba*
3	Drošības aptvere 9 Lietošanas instrukcija
4	Iepildes līmeņa indikators* 10 Izsviedes ieliktnis*
5	Atvairītājs* 11 Noslēgvāks*
6	Zāles savācējtvertne* 12 Mulčēšanas komplekts*
			* atkarībā no modela

Simboli uz ierīces

	Uzmanību!Lietojot ievērot īpašu piesardzību.		Pirms darbošanās ar griezējmehānismu atvienot aizdedzes sveču kontaktspraudni.
	Pirms ekspluatācijas sākšanas izlasīt lietošanas instrukciju!		Atlaist motora bremzi.
	Nepieļaut trešo personu uzturēšanos riska zonā!lesēgtriteņu piedziņas mehānismu.
	Rokas un kājas turēt pienācīgā attālumā no griezējmehānisma!
	levērot attālumu līdz riska zonai.

Papildu simboli ierīcēm ar elektrisko palaidi

Pieslēguma vadu turēt pienācīgā attālumā no griezējasmeņiem.

Pirms apkopes darbu veikšanas vai esot bojātam kabelim, ierīci vienmēr atvienot no elektrotīkla.

Drošības norādījumi

Uzmanību!

lerīci lietot tikai tad, ja tā ir pilnīgā tehniskā kārtībā!

Uzmanību - savainojumu gūšanas risks!

Drošības mehānismus un aizsargierīces nedrīkst deaktivizēt!

Uzmanību - ugunsgrēka izcelšanās risks!

Ar degvielu uzpildītas iekārtas neuzglabāt ēkās, kurās benzīna tvaiki var nonākt saskarē ar atklātu uguni vai dzirkstelēm!

Nodrošināt, lai nodalījumā ap motoru, izpūtēju, akumulatora kārbu, degvielas tvertni neuzkrātos nopļautās zāles, benzīna un ellas atliekas.

■ Nepieļaut trešo personu uzturēšanos riska zonā

■ Iekārtas vadītājs vai lietotājs ir atbildīgs par ne-laimes gadījumiem, kas skar citas personas vai to īpašumu

Bērni un citi cilvēki, kuri nav iepazinušies ar šīs lietošanas instrukcijas saturu, ierīci darbināt nedrīkst

■ levērot vietējos priekšrakstus attiecībā uz ierīces apkalpojošā personāla minimālo vecumu

Nelietot ierīci, ja tās lietotājs atrodas alkohola, narkotiku vai medikamentu izraisītā reibuma stāvoklī

■ Valkāt piemērotu aizsargapgērbu

garas bikses
■ stabilus apavus ar neslīdošu zoli
- dzirdes aizsargus

Strādājot nogāzēs

vienmēr pievērst uzmanību tam, lai būtu ienemta stabila darba pozīcija
vienmēr plaut škērseniski attiecībā pret nogāzi, nekad nepļaut virzienā uz augšu vai uz leju
neplaut nogāzēs ar kāpumu, kas pārsniedz 20°

esiet īpaši piesardzīgi, veicot apgriešanās manevru

Ar ierīci strādāt tikai pietiekamas redzamības apstāklos, ko nodrošina dienas gaisma vai mākslīgais apgaismojums
■ Nevirzīties ar ķernenī, tās daļām un apģērbu tuvu klāt pie griezējmehānisma
■ levērot ekspluatācijas valstī spēkā esošos ierīces darbināšanas laiku
■ Neatstāt ekspluatācijai gatavu ierīci bez uzraudzības
■ Plaut tikai ar asu griezējasmeni
Nekad nedarbināt ierīci, ja ir bojātas tās aizsargierīces / aizsargrežgi
Nekad nedarbināt ierīci, ja tai nav pilnībā uzstādītas visas aizsargierīces (piemēram: atvairītājs, zāles savākšanas ierīces)
■ Pirms katras lietošanas reizes pārbaudīt, vai ierīcē nav radušies bojājumi, pirms tālākas lietošanas bojātās detalas nomainīt
■ Izslēgt motoru, nogaidīt, līdz ierīce ir pilnībā apstājusies, un atvienot aizdedzes sveču kontakt-spraudni
■ dodoties prom no ierīces
pēc tam, kad tikuši konstatēti darbības traucējumi
- pirms blokējumu novēršanas
- pirms aizsērējumu likvidēšanas
pēc saskares ar svešķermeņiem
ja iekārtas darbības laikā konstatēti traucējumi un neierastas vibrācijas

Pirms atkārtotas zāles plāvēja iedarbināšanas un darba atsākšanas pārbaudiet, vai ierīcē nav radušies bojājumi, un veiciet nepieciešamos labošanas darbus.

■ Uzspraust aizdedzes sveces un iedarbināt motoru
pēc darbības traucējumu novēršanas (skat darbības traucējumu tabulu) un ierīces pārbaudes
pēc ierīces tīrīšanas

Rūpīgi pārbaudīt visu plaujamo teritoriju, aizvākt visus atrastos sveškermenus

■ īpašu piesardzību ievērot, apgriežot zāles plāvēju plaušanai pretējā virzienā vai zāles plāvēju velkot tuvāk sev

■ Nebraukt ar zāles plāvēju uz škēršjiem (piem., zariem, koku saknēm)

■ Nopļauto zāli izņemt tikai tad, kad ir apstādināts motors

■ Škērsojot ar zāles plāvēju virsmu, kas nav plaujamā virsma, izslēgt motoru / griezējasmeni
■ lerīci nekad necelt vai nenest ar ieslēgtu motoru
■ Neēst un nedzert degvielas vai motorellas iepildes laikā
■ Neieelpot benzīna tvaikus
■ Vadiet iekārtu sološanas ātrumā

■ Pirms izmantošanas pārbaudīt, vai uzgriežni, skrūves un tapas ir cieši nostiprinātas.

Montāža

Nemt vērā klāt pievienotās montāžas instrukcijas norādes.

Uzmanību!

lerīci drīkst darbināt tikai tad, kad ir pilnībā pabeigta tās piederumu montāža.

Degvielas uzpilde

Pirms ekspluatācijas sākšanas nepieciešams zāles plāvējā iepildīt degvielu.

Brīdinājums - ugunsgrēka izcelšanās risks!

Benzīnam un ellai piemīt visaugstākā uzliesmošanas pakāpe!

Vienmēr ievērot klāt pievienotās motora ražotāja sastādītās lietošanas instrukcijas norādes.

Ekspluatācijas vielas

	Benzīns Motorella
Marka parastais	benzīns/ svinu nesaturošais benzīns	skatīt motora ražotāja norādes
lepildāmais daudzums	skatīt motora ražotāja norādes	apm. 0,6 l

Drošība

Bridinājums!

Nekad nedarbināt motoru slēgtās telpās. Saindēšanās risks!

■ Benzīnu un ellu drīkst uzglabāt tikai šim mērķim piemērotās tvertnēs
■ Benzīnu un ellu iepildīt vai tvertni iztukšot tikai, motoram esot atdzisušam
■ Neiepildīt benzīnu un ellu, motoram darbojoties
■ Nepārpildīt tvertni (benzīns izplešas)
■ Degvielas uzpildes laikā nesmēkēt
■ Neatvērt degvielas tvertnes vāciņu motora darbības laikā vai, motoram esot karstam
■ Bojātu tvertni vai tvertnes vāciņu nomainīt
■ Tvertnes vāciņu vienmēr cieši noslēgt
■ Ja notikusi benzīna noplūde:

nedarbināt motoru
izvairīties no aizdedzināšanas mēģinājumu veikšanas
notīrīt ierīci

■ Ja notikusi motorellas noplüde:

nedarbināt motoru
izplūdušo motorellu savākt, izmantojot ellas absorbentus vai lupatiņu un veikt noteikumiem atbilstošu utilizāciju
notīrīt ierīci

Izlietoto ellu:

■ neizmest sadzīves atkritumos
■ neliet kanalizācijas sistēmās, notekcaurulēs vai uz augsnes

Mēs rekomendējam izlietoto ellu, ievietotu slēgtā tvertnē, nodot otrreizējās pārstrādes punktā vai klientu apkalpošanas centrā.

Degvielas uzpilde

1. Noskrūvēt tvertnes vāciņu, novietot to uz tīras virsmas.
2. Benzīna iepildei izmantot piltuvi.
3. Tvertnes iepildes atveri cieši noslēgt un iztīrīt.

Motorellas uzpilde

1. Noskrūvēt ellas iepildes atveres vāciņu, novietojot to uz tīras virsmas.
2. Ellas iepildei izmantot piltuvi.
3. Ellas iepildes atveri cieši noslēgt un iztīrīt.

Ekspluatācijas sākšana

Uzmanību!

Ja griezējmehānisms vai stiprinājuma detaļas ir valīgas, bojātas vai nolietotas, ierīci darbināt nedrīkst!

Pirms katras ierīces ieslēgšanas reizes veiciet vizuālu pārbaudi.

Kameras simbols, kas ir redzams nākamajās lappusēs, norāda uz attēliem, 4–7. Ipp.

Griešanas augstuma noregulēšana

Uzmanību - savainojumu gūšanas risks!

Griešanas augstumu regulēt tikai tad, kad ir izslēgts ierīces motors un griezējasmens nekustas.

- Visus ritenus vienmēr noregulēt vienādā griešanas augstumā.

- Griešanas augstums ir atkarīgs no modela.

Asu regulēšana vai centrālā regulēšana (1, 2)

1. Atblokēšanas sviru spiest sāniski un pieturēt.
2. Sviru bīdīt pa kreisi vai pa labi nepieciešamajā griešanas augstumā.
3. Laut svirai nofiksēties.
4. Raudzīties, lai visiem riteniem būtu vienāda fiksācijas pozīcija.

Atsevišku riteņu ātrā regulēšana vai asu regulēšana (3)

1. Atblokēšanas sviru spiest sāniski un pieturēt.
2. Sviru bīdīt pa kreisi vai pa labi nepieciešamajā griešanas augstumā.
3. Laut svirai nofiksēties.
4. Raudzīties, lai visiem riteniem būtu vienāda fiksācijas pozīcija.

Centrālā asu regulēšana (c)

1. Abus ikškus uzlikt uz asu galiem.
2. Pirkstus novietot zem plāvēja korpusa.
3. Asi ar abiem ikškiem izvilkt no līdzšinējā griešanas augstuma padzilinājuma.
4. Asi ar abiem ikškiem pievilkt pie nepieciešamā griešanas augstuma padzilinājuma un laut nofiksēties.
5. Raudzīties, lai visiem riteniem būtu vienāda fiksācijas pozīcija.

Pļaušana ar zāles savācējtvertni

Uzmanību - savainojumu gūšanas risks!

Zāles savācējtvertni noņemt vai piestiprināt tikai, motoram esot izslēgtam un griezējasmenim nekustoties.

1. Pacelt atvairītāju un zāles savācējtvertni iekabināt turētājā (6).

Uzmanību!

Tikai pareizi uzstādīta zāles savākšanas tvertne un, ja tai nav bojājumu, var nodrošināt pietieka-mu drošību no izsviestajām dalām!

lepildes līmeņa indikators

lepildes līmeņa indikators gaisa plūsmas iedarbības rezultātā plaušanas laikā tiek spiests uz augšu (5a).

Zāles savācējtvertnei esot pilnai, iepildes līmeņa indikators piegul tvertnei (5b). Zāles savācējtvertni nepieciešams iztukšot.

Zāles savācējtvertnes iztukšošana

1. Pacelt atvairītāju.
2. Izkabināt zāles savācējtvertni un izņemt to, velkot uz atpakal (6).
3. Iztukšot zāles savācējtvertni.
4. Pacelt atvairītāju un zāles savācējtvertni iekabināt atpakaj turētājā (6).

Pļaušana bez zāles savācējtvertnes

Uzmanību!

Bez zāles savācējtvertnes atļauts plaut tikai tad, ja darbojas atvairītāja vērpes atsperes.

Atvairītājs, pateicoties atsperu spēkam, pieguļ pie zāles plāvēja korpusa. Tādējādi nopļautā zāle tiek izviesta apakšā atpakalejošā virzienā.Mulčēšana, izmantojot mulčēšanas komplektu (opcija)

Mulčešanas gadījumā nopļautā zāle netiek savākta, bet gan paliek uz zāliena. Mulča aizsargā augnsi no izžūšanas un apgādā to ar barības vielām.

Visefektīvākie rezultāti tiek sasniegti, regulāri veicot atkārtotu apgriešanu apm. par 2 cm. Tikai jauna zāle ar mīkstiem lapu audiem satrūd īsā laikā.

■ Zāles augstums pirms mulčēšanas: maksimāli 8 cm
■ Zāles augstums pēc mulčēšanas: vismaz 4 cm

Soju ātrumu pielāgot mulčēšanas procesam, neiet pārāk ātri.

Mulčēšanas komplekta ievietošana

Uzmanību - savainojumu gūšanas risks! Mulčēšanas komplektu uzstādīt vai nonemt, motoram esot izslēgtam un griezējasmenim nekustoties.

1. Nonemt zāles savācējtvertni ( 6).
2. Pacelt atvairītāju un mulčēšanas komplektu ievietot izsviedes kanālā (7). Blokētājmehānismam ir jānofiksējas.

Ja mulčēšanas komplekts nenofiksējas, mulčēšanas komplektam un griezējasmenim var tikt nodarīti bojājumi.

Mulčešanas komplekta iznemšana

1. Pacelt atvairītāju.
2. Atlaist mulčešanas komplekta blokētājmehānismu (8/1).
3. Izvilkt mulčēšanas komplektu ( 8/2).

Plaušana ar sānu izsviedēju (izvēles aprīko-jums)

Uzmanību! Traumu gūšanas draudi!

Aprīkojumu izsviešanai uz sāniem noņemiet vai uzstādiet tikai tad, ja motors ir izslēgts un griezējnazis negriežas.

Sānu izsviedēja ievietošana

1. Nonemiet zāles savākšanas tvertni un ievietojiet mulčēšanas mehānismu.
2. Piespiediet sānu izsviedēja vāka atbrīvošanas sviru (9/1).
3. Atlieciet un nofiksējiet sānu izsviedēja vāku (9/2).
4. levietojiet sānu izsviedēja kanālu ( 9/3).
5. Lēnām aizveriet vāku. Vāks nodrošina, lai sānu izsviedējs neizkristu.

Sānu izsviedēja izņemšana

1. Atlieciet un nofiksējiet sānu izsviedēja vāku (9/2).
2. Izņemiet sānu izsviedēju un aizveriet vāku (9/3).

Motora palaide

Uzmanību - saindēšanās risks! Nekad nedarbināt motoru slēgtās telpās.

Uzmanību - savainojumu gūšanas risks! Palaides laikā ierīci nesagāzt.

• Motoru iedarbināt tikai tad, ja ir uzmontēts asmens (asmens kalpo kā pagriešanas masa)
• Silta motora iedarbināšanas laikā droseli vai iesmidzinātāja pogu NEIZMANTOT
• Nemainīt motora regulatora iestatījumus

■ lerīci neiedarbināt, ja izsviedes kanāls nav nosegts ar kādu no šādām detaļām:

Zāles savācējtvertne
Atvairītājs
Mulčēšanas komplekts

■ ledarbināšanas slēdzi lietojiet ar īpašu piesardzību, atbilstoši ražotāja norādījumiem
■ Raugieties, lai kājas atrastos pienācīgā attālumā no griezējmehānisma
■ lerīci iedarbināt vietā, kur zāle ir zema

Manuālā palaide

bez gāzes tālvadības sistēmas, ar iesmidzinātāju (10)

1. lesmidzinātāja pogu nospiest 3x, ar laika intervālu apm. 2 sekundes (10). Ja temperatūra ir zemāka par 10 °C, iesmidzinātāja pogu nospiest 5x.
2. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (11) – drošības aptvere nenofiksēsies.
3. Palaides trosi lēni izvilkt un pēc tam ľaut tai attīties atpakal (12).

Motoram ir fiksēts gāzes iestatījums. Apgriezienu skaita regulēšana nav iespējama.

bez gāzes tālvadības sistēmas, bez iesmidzinātāja/droseles

1. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (11) – drošības aptvere nenofiksēsies.

2. Palaides trosi lēni izvilkt un pēc tam ľaut tai attīties atpakal (12).

Motoram ir fiksēts gāzes iestatījums. Apgriezienu skaita regulēšana nav iespējama.

Elektriskā palaide bez iesmidzinātāja/droseles

1. Drošības aptveri pievilkt pie augšējā balansiera un pieturēt (11) – drošības aptvere nenofiksēsies.
2. Aizdedzes atslēgu aizdedzes slēdzenē pagriezt līdz galam pa labi (13).
3. Tiklīdz motors sāk darboties, aizdedzes atslēgu atlaist (atgriežas atpakal pozīcijā „0“).

Motora izslēgšana

1. Atlaist drošības aptveri ( 7).
2. Motors izslēdzas.

Uzmanību - smagi miesas bojājumi sagriežoties! Motors var turpināt darboties inerces režīmā. Pēc izslēgšanas pārliecināties, ka motors ir apstājies.

Riteņu piedziņas mehānisms (opcija) (4)

Uzmanību! Pārnesumkārbu pieslēgt klāt tikai motoram darbojoties.

Riteņu piedziņas mehānisma ieslēgšana

1. Pārnesumkārbas slēguma aptveri spiest pret augšējo balansieri un pieturēt (14) – pārnesumkārbas slēguma aptvere nenofiksēsies.
2. Riteņu piedziņas mehānisms tiek ieslēgts.

Riteņu piedziņas mehānisma izslēgšana

1. Pārnesumkārbas slēguma aptveri atlaist ( 16).
2. Riteņu piedziņas mehānisms izslēdzas.

Bezpakāpju variātora pārnesumkārba (Speed Control) (opcija)

Bezpakāpju variātora pārnesumkārba Ātri Lēni

Izmantojot bezpakāpju variātora pārnesumkārbu, bezpakāpju režīmā iespējams mainīt zāles plāvēja braukšanas ātrumu.

Uzmanību! Sviru darbināt tikai motora darbības laikā. Pārslēgšana bez motora piedziņas mehānisma var nodarīt bojājumus piedziņas mehānismam.

■ Lielāka ātruma sasniegšanai svī(15) vilkt virzienā (15/2)
■ Mazāka ātruma sasniegšanai svir(15) vilkt virzienā (15/1)

Braukšanas ātrumu vienmēr pielāgot tābrīža aug-snes un zālāja stāvoklim.

Apkope un kopšana

Uzmanību - savainojumu gūšanas risks!

• Pirms visu apkopes un kopšanas darbu veikšanas vienmēr izslēgt motoru un atvienot aizdedzes sveču kontaktspraudni.
• Motors var turpināt darboties inerces režimā. Pēc izslēgšanas pārliecināties, ka motors ir apstājies.
• Veicot griezējasmens apkopi vai izpildot pie tā kopšanas darbus, vienmēr nēsāt darba cimdus!

■ Regulāri pārbaudīt zāles savākšanas mehānisma darbību un nodiluma pakāpi
■ lerīci iztīrīt pēc katras lietošanas reizes
■ Neapšlakstīt ierīci ar ūdeni Tās iekšpusē iekļuvis ūdens var izraisīt darbības traucējumus (aizdedzes sistēmā, karburatorā)
■ Regulāri pārbaudīt, vai griezējasmenī nav radušies bojājumi
■ Nomainīt bojātos skaņas slāpētājus

Plāvēja sasvēršana

Atkarībā no motora ražotāja:

■ karburatoram / gaisa filtram ir jābūt vērstam uz augšu (18)
■ aizdedzes svecei ir jābūt vērstai uz augš (19)

levērot motora ražotāja lietošanas instrukcijas norādes!

Griezējasmeņa atkārtota asināšana / nomaiņa

■ Neasus vai bojātus griezējasmeņus drīkst nodot asināšanai / nomaiņai tikai kādā no servisa centriem vai pilnvarotā specializētajā darbnīcā
Atkārtoti uzasinātiem griezējasmeņiem nepieciešams veikt balansēšanu

Uzmanību!

Neizbalansēti asmeņi rada pārāk stipras vibrācijas un nodara bojājumus plāvējam.

Pārbaudes veikšana pie speciālista ir nepieciešama vienmēr:

pēc uzbraukšanas uz škēršla
pēkšni apstājoties ierīces motoram
pārnesumkārbas bojājumu gadījumā
bojātas kīlsiksnas gadījumā
asmeņa saliekšanās gadījumā
■ motora vārpstas saliekšanās gadījumā

Startera akumulatora uzlāde (opcija)

■ levērot motora ražotāja norādes.

Uzmanību!

Izmantot tikai klāt pievienoto oriğinālo lādētāju.

• Startera akumulatoru uzglabāt tikai sausās, labi vēdinātās telpās.
• Lādēšanas laikā zāles plāvēju nedarbināt.

Motora kopšana

Motorellas nomaina

1. Ellas izlaišanai sagatavot piemērotu ellu.
2. Ellai caur ellas iepildes atveri laut pilnibā iztecēt arā vai veikt ellas izsūkšanu.

Nolietoto ellu utilizēt videi nekaitīgā veidā!

Mēs rekomendējam izlietoto ellu, ievietotu slēgtā tvertnē, nodot otrreizējās pārstrādes punktā vai klientu apkalpošanas centrā.

Izlietoto ellu

■ neizmest sadzīves atkritumos
- neliet kanalizācijas sistēmā vai notekcaurulēs
- neliet uz augsnes

Gaisa filtra nomaina

■ levērot motora ražotāja norādes.

Aizdedzes sveces nomaina

■ levērot motora ražotāja norādes.

Riteņu piedziņas mehānisms (opcija)

Boudena troses iestatīšana

Ja motora darbības laikā riteņu piedziņas mehānismu vairs nav iespējams ieslēgt- vai izslēgt, jāpieregulē attiecīgā Boudena trose.

Uzmanību!

Boudena trosi pārregulēt tikai, motoram esot izslēgtam.

1. Regulēšanas detaļu pie Boudena troses grieziet bultiņas virzienā (30).
2. Lai pārbaudīt iestatījumu, iedarbināt motoru un ieslēgt riteņu piedziņas mehānismu.
3. Ja riteņu piedziņas mehānisms vēl aizvien nedarbojas, zāles plāvējs ir jānogādā servisa centrā vai pilnvarotā specializētā darbnīcā.

Dzenošā zobrata ellošana

■ Laiku pa laikam ar izsmidzināmi ellu ieeļlot zobratu uz dzenošās vārpstas

Riteņu piedziņas mehānisma pārnesumkārbai apkope nav nepieciešama.

Uzglabāšana

Uzmanību - sprādzienbīstamība!

lerīci neuzglabāt atklātu liesmu vai karstuma avota tuvumā.

■ Laut motoram atdzist
Lai plāvējs uzglabāšanas laikā aizņemtu pēc lerīci uzglabāt sausā vietā, kurai nevar pieklūt bērni un citas nepiederošas personas
■ Startera akumulatoru uzglabāt no sala iedarbības aizsargātā vietā
■ Laiku pa laikam veikt startera akumulatora lādēšanu
■ Iztukšot benzīna tvertni
■ levērot motora ražotāja norādes
■ Izvilkt aizdedzes sveču kontaktspraudnus

Labošana

Labošanas darbus drīkst veikt tikai servisa centru un pilnvarotu specializētu darbnīcu speciālisti.

Utilizācija

Nolietotas ierīces, baterijas vai akumulatorus nedrīkst izmest kopā ar mājsaimniecības atkritumiem!

lepakojums, ierīce un tās piederumi ir ražoti no otreiz pārstrādājamiem materiāliem un tie ir atbilstoši jāutilizē.

Palīdzība darbības traucējumu gadījumā

Uzmanību!

Asmenus un motora vārpstu nedrīkst taisnot.

Traucējumi Risinājums
Motors nesāk darboties▪	lepildīt degvielu▪ Gāzes sviru iestatīt pozīcijā „Palaide“▪ Ieslēgt droseli▪ Motora slēdža aptveri spiest augšējā balansiera virzienā▪ Pārbaudīt aizdedzes sveces, nepieciešamības gadījumā nomainīt▪ Iztīrīt gaisa filtru▪ Brīvi pagriezt plaušanas asmeni▪ Veikt startera akumulatora papildu lādēšanu▪ ledarbināt ierīci uz nopļautas virsmas
Motora jauda samazinās▪	Izmainīt griešanas augstumu▪ Atkārtoti uzasināt / nomainīt plaušanas asmeni▪ Iztīrīt izsviedes kanālu /korpusu▪ Iztīrīt gaisa filtru▪ Samazināt darba ātrumu
Nevienmērīgs plāvums	▪ Atkārtoti uzasināt / nomainīt plaušanas asmeni▪ Izmainīt griešanas augstumu
Zāles savācējtvertne tikai daļēji savāc nopļauto zāli	▪ Izmainīt griešanas augstumu▪ Ṣaut zālājam nožūt▪ Atkārtoti uzasināt / nomainīt plaušanas asmeni▪ Iztīrīt zāles savācējtvertnes režģi▪ Iztīrīt izsviedes kanālu / korpusu
Nedarbojas riteņu piedziņas mehānisms	▪ Pieregulēt Boudena trosi▪ Bojāta kīlsiksna▪ Doties uz klientu apkalpošanas centra darbnīcu▪ Likvidēt netīrumus riteņu piedziņas mehānismā, zobsiksnā un pārnesumkārbā▪ Tukšgaitas sajūgus (dzenošo zobratu uz dzenošās vārpstas) ieeļļot ar izsmidzināmo ellu
Riteņi, esot ieslēgtai pārnesumkārbai, negriežas	▪ Pievilkt riteņu skrūves▪ Bojāta riteņa rumba▪ Bojāta kīlsiksna▪ Doties uz klientu apkalpošanas centra darbnīcu
Ierīce neparasti stipri vibrē▪	▪ Pārbaudīt plaušanas asmeni

Darbības traucējumu gadījumā, kas nav aprakstīti šajā tabulā vai kurus jūs pats nespējat novērst, lūdzam vērsties mūsu atbildīgajā klientu apkalpošanas centrā.

EK atbilstības deklarācija

■ skatīt montāžas instrukciju

Garantija

lespējamos materiāla vai ražošanas brākus ierīcē mēs novērsīsim atbilstoši likumā noteiktajam noilguma terminam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties starp labošanu vai jaunas preces piegādi. Noilguma terminš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierīce tika nopirkta.

Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja: Garantija zaudē savu spēku, ja:

■ ierīce tiek lietota pareizā veidā
■ tiek ievēroti lietošanas instrukcijas norādījumi
■ tiek izmantotas oriğinālās rezerves daļas

■ ierīcē ir veikti labošanas mēginājumi
■ ierīcē ir veiktas tehniska rakstura izmaiņas
- ierīce netiek izmantota atbilstoši paredzētajam mērķim (piem., ierīce tiek izmantota komerciāliem vai sabiedriskā labuma mērķiem)

Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā
- dilstošajām detaļām, kas rezerves daļu kartē ir atzīmēti ar rāmīti XXX XXX (X)
■ iekšdedzes motoriem – uz tiem attiecas atseviški attiecīgo motoru ražotāju garantijas sniegšanas noteikumi

Garantijas prasību gadījumā lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie jūsu tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī apņemšanās sniegt garantijas pakalpojumus neietekmē tiesības uz likumā noteikto pircēja garantijas prasību iesniegšanu iepretim pārdevējam.

Prie šio vadovo
