LIETOŠANAS INSTRUKCIJA CRSS-9090 Yamazen
組み立て説明書
スライドブックシェルフ
CRSS-9090


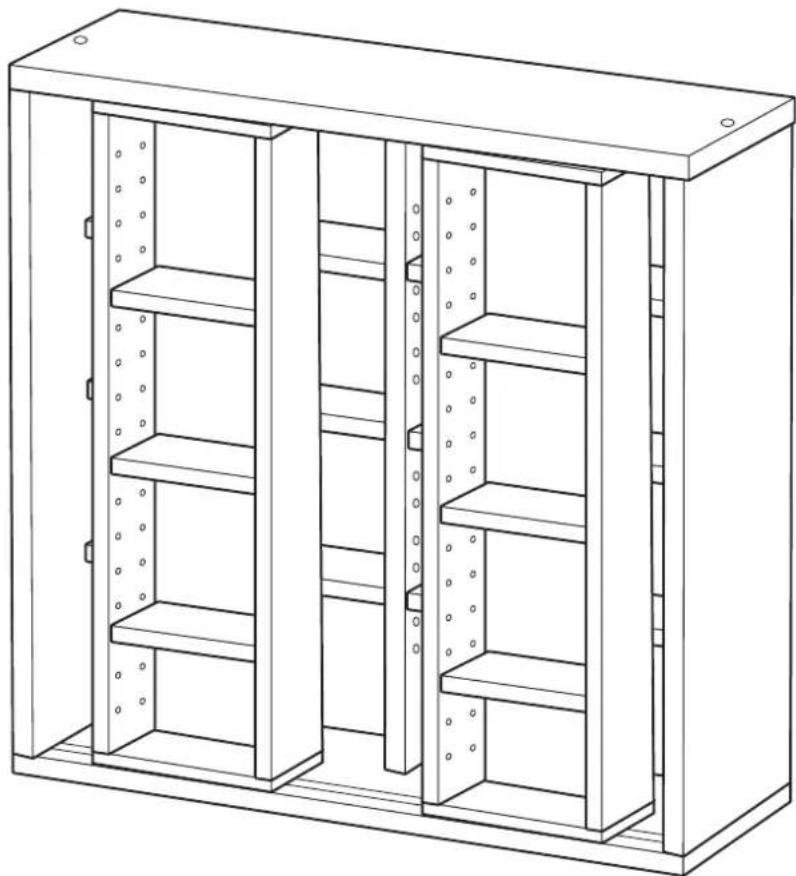

Technical line drawing of a multi-level cabinet or rack unit with shelves and mounting feet (no text or symbols)完成図
品質表示
●外形寸法：幅90.0×奥行29.0×高さ92.0(cm)
●構造部材：[本体]プリント紙化粧パーティクルボード、
プリント紙化粧縪維板
MADE IN INDONESIA
スライドブックシェルフ
組み立て説明書
CRSS-9090


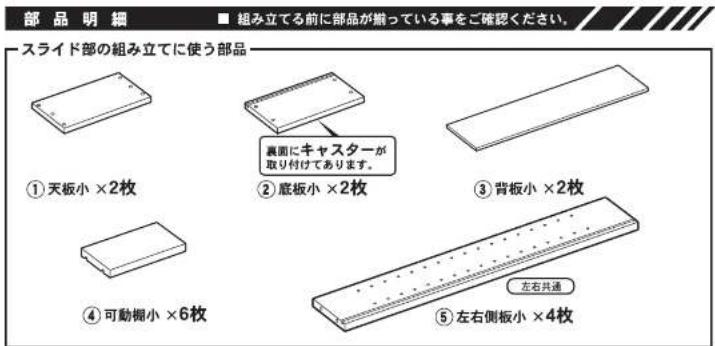

部品明細 ■ 組み立てる前に部品が揃っている事をご確認ください。 スライド部の組み立てに使う部品 ① 天板小 ×2枚 ② 底板小 ×2枚 ③ 背板小 ×2枚 ④ 可動梱小 ×6枚 ⑤ 左右側板小 ×4枚 裏面にキャスターが取り付けてあります。


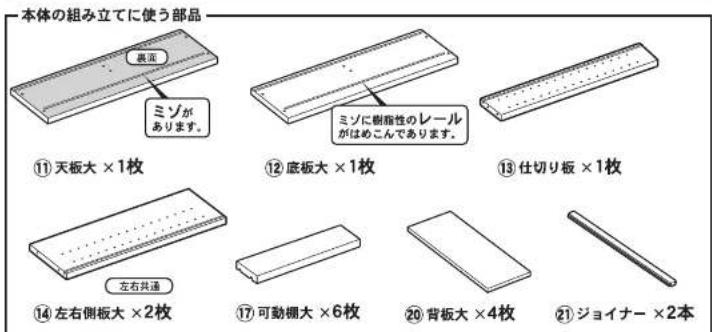

本体の組み立てに使う部品 ⑪ 天板大 ×1枚 ⑫ 左右側板大 ×2枚 ⑬ 底板大 ×1枚 ⑭ 仕切り板 ×1枚 ⑰ 可動棚大 ×6枚 ⑳ マソに樹脂性のレールがはめこんであります。 ⑴ ジョイナー ×2本


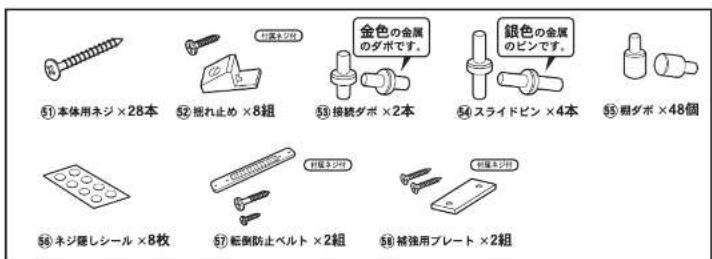

⑤1 本体用ネジ×28本 ⑤2 煙れ止め×8組 ⑤3 接続ダボ×2本 ④4 スライドピン×4本 ⑤5 朝ダボ×48個 ⑤6 ネジ隠しシール×8枚 ⑦7 転倒防止ベルト×2組 ⑤8 被強用プレート×2組


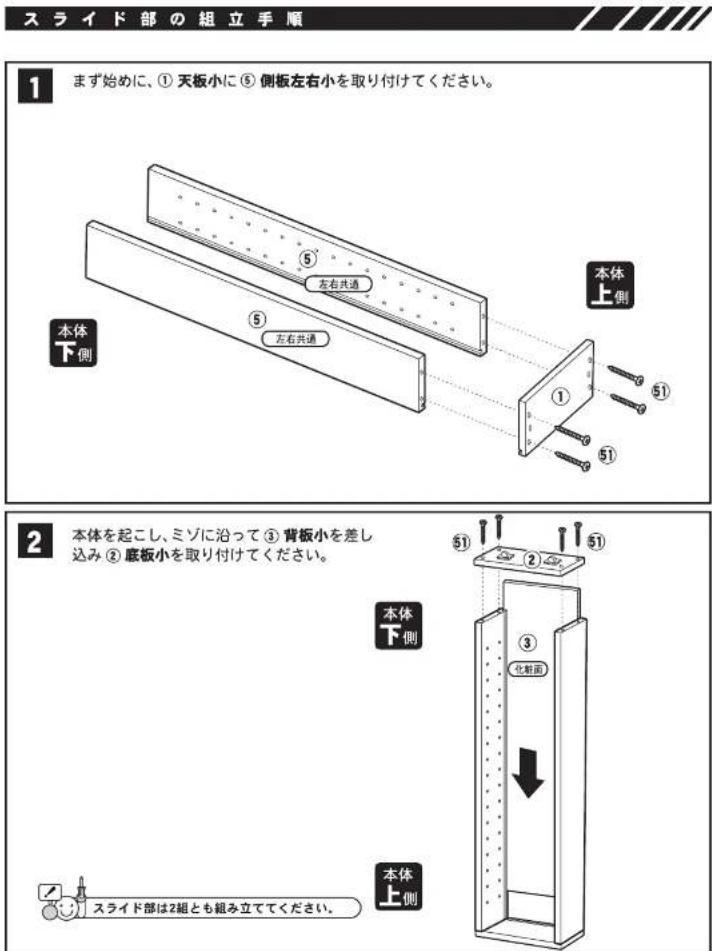

スライド部の組立手順 1 まず始めに、① 天板小に⑤側板左右小を取り付けてください。 本体上側 本体下側 ① ⑤ ⑤ 左右共通 ⑤ 左右共通 ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤ ⑤
スライドブックシェルフ
組み立て説明書
CRSS-9090
本体の組立手順
3

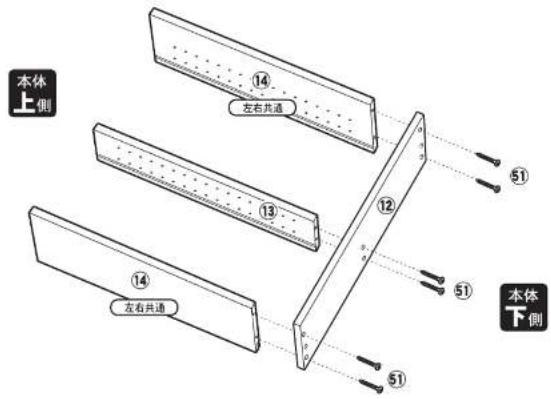

⑫ 底板大に ⑭ 左右側板大 ⑬ 仕切り板を取り付けてください。


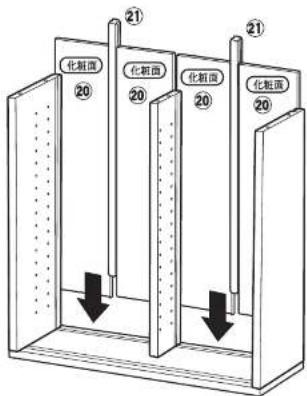

本体を起こしミゾに沿って⑳背板大・⑲ジョイナーを差し込んでください。


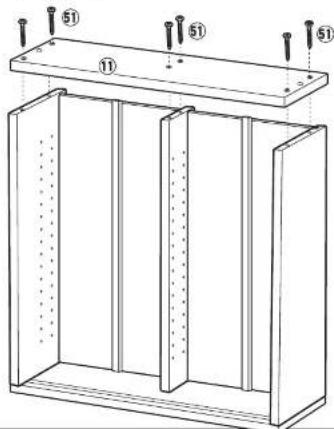

⑪ 天板大を取り付けてください。


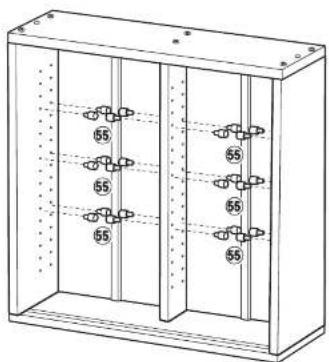

51 51 51 11お好みの高さに⑤棚ダボを差し込んでください。
6
スライドブックシェルフ
組み立て説明書
CRSS-9090
7

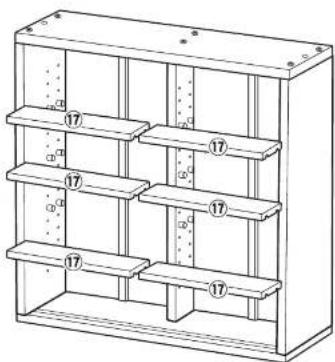

⑰ 可動棚大をセットしてください。


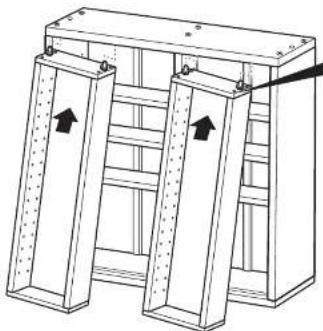

スライド部天板に® スライドピンを差し込み、スライド部をミゾに合わせて本体に取り付けてください。


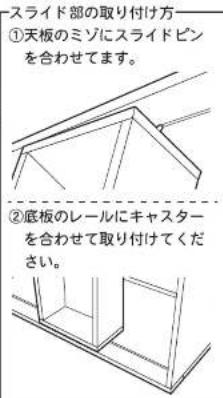

①天板のミゾにスライドピンを合わせます。 ②底板のレールにキャスターを合わせて取り付けてください。9

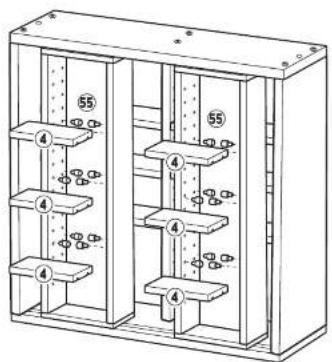

スライド部内側にお好みの高さで⑤棚ダボを差し込み④可動棚小をセットしてください。


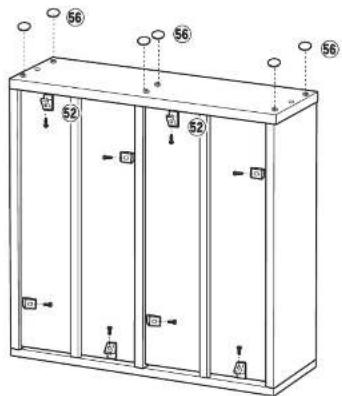

本体背板側に ⑤⑥ 摇れ止めを取り付け、ネジ止め箇所に ⑤⑦ ネジ隠しシールをお貼りください。
スライドブックシェルフ
組み立て説明書
CRSS-9090

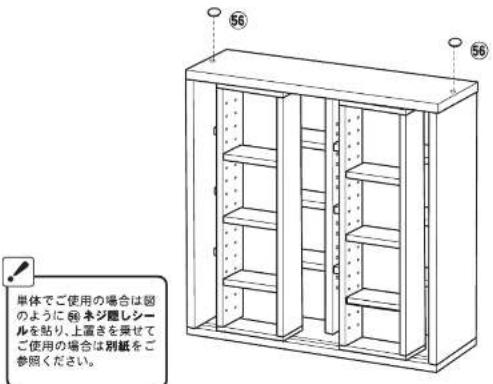

上置き[別売]を設置しない場合は天板の接続穴に56ネジ隠しシールを差し込んでください。


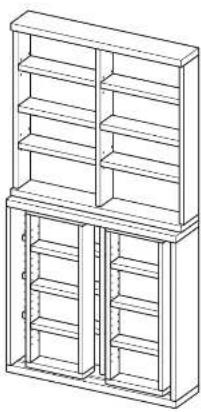

● スタッキングの説明 ●
スタッキングブックシェルフ/スタッキングオープンラック CBS-9090SO/CSBS-9090/COR-9090S スライドブックシェルフ CBS-9090SS/CSCS-9090/CRSS-9090
CBS-9090SS
CSCS-9090
CRSS-9090
CBS-9090SO
CSBS-9090
COR-9090S
単独でご使用の際は天板の接続ダボ用の穴にネジ隠しシールをお貼りください。
1 下置き商品の天板に接続用ダボを差し込んでください。
2 上置き商品の底板のダボ穴にしっかりと接続用ダボがはまるように重ねてください。
3 上置き商品と下置き商品を補強用プレートで固定してください。
4 上置き商品と設置する壁面を転倒防止ベルトで固定してください。
接続用ダボ
スライド+スタッキング
スタッキング+スタッキング
スライド+スライド
Y 與断複製・軽載禁止 10.01R3
必ずお守りください。(安全にお使いいただくために)
警告
本体の上に乗ったり腰掛けたりしないでください。 また、踏み台としての使用は避けてください。 (人、物の) 転倒、落下の恐れがあります。
警告
… 危険ですので、本体にもたれたり、余分な力を加えないでください。
警告
… 組立に接着剤を使用する場合は、換気に十分注意し火気のないところで行って下さい。
警告
… 使用時にも接着剤や塗料等の臭いがこもる場合がございますので、その際は換気を十分に行ってください。
警告
… 熟した鍋等を直接置かないでください。
警告
… 本商品は家庭内で通常に使用されることを想定して設計されていますので本商品を業務用などの過酷な使用に供することは避けてください。
型番 スライドブックシェルフ CRSS-9090
品質表示
外形寸法：幅900×奥行290×高さ920(mm)
構造部材：[本体]プリント紙化粧パーティクルボード、
プリント紙化粧繊維板
取り扱い上の注意：イ、直射日光又は熱を避けてください。
口.著しい汚れを落とす場合は、薄めた中性洗剤を使用してください。
ハ.アルコール、ベンジン、磨き粉等は使用しないでください。
二.湿気の多い場所は避け、商品が水平になるよう設置してください。
ホ.加熱した鍋、やかん等を直接置かないでください。
表示者：株式会社 山善
所在地 〒550-8660 大阪市西区立売掘2-3-16
当囲員につきましてご不明な点がございましたらお記までご連絡ください。
消費者窓口 フリーダイヤル 0120-069-060
■AM9:00\~PM5:30 土・日・祝除く
Y MADE IN INDONESIA
