LIETOŠANAS INSTRUKCIJA FORCE-X8 FoneStar

• Un son professionnel d'une grande puissance qui s'adapte à tous les événements.
• Haut-parleur haute performance et haute fidélité. Prêt à gérer les sons les plus puissants. Il offre un son à large fréquence.
• Haut-parleurs de haute qualité et de haute performance. Son 2-voies distribué par un réseau de crossover. Un haut-parleur de graves de grande capacité et un haut-parleur de compression avec les aigus les plus brillants.
• La boîte a une taille compacte et un faible poids, avec une grande résistance au transport pour le montage et le démontage.
• Parfait pour les applications dans les spectacles musicaux, les discothèques, les pubs, les gymnases, les événements ou les fêtes.

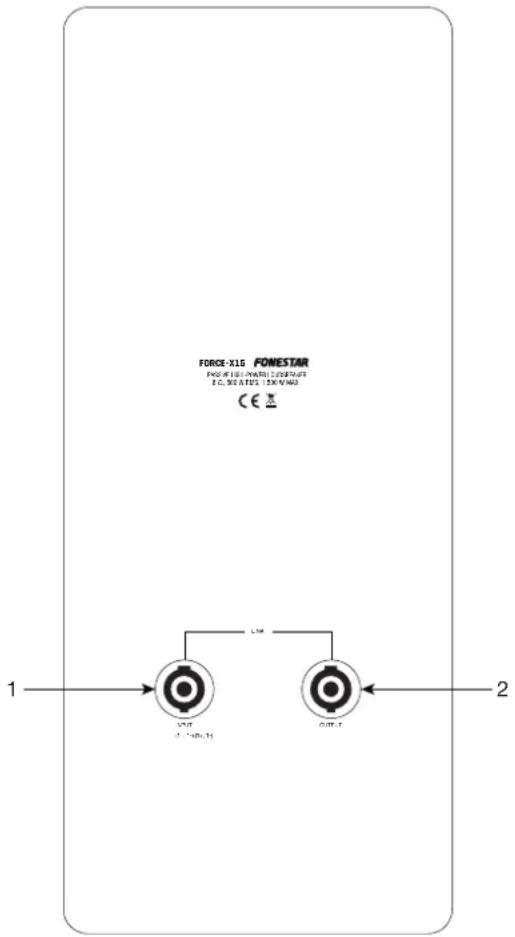

CONTRÔLES ET FONCTIONS

1.- INPUT : connecteur de haut-parleur : signal amplifié provenant d'un amplificateur de puissance, connecteur de haut-parleur.
2.- OUTPUT : sortie de signal amplifiée pour la connexion à un autre haut-parleur passif, connecteur de haut-parleur.

PINOUT CONNECTEURS DE HAUT-PARLEURS

Les deux connecteurs sont du type à 4 broches (1+,1-), c'est-à-dire que le signal est reçu ou transmis via ces bornes 1+ et 1- comme le montre l'image ci-dessous (vue intérieure d'un connecteur de haut-parleur).

IMPORTANT : refroidir correctement le haut-parleur Pour ce faire, il faut s'assurer que le lieu d'installation est accessible à la circulation de l'air et qu'il n'y a pas d'obstructions.

- Installer les haut-parleurs au mur ou au sol avec un tube de 35 mm de diamètre (modèles FONESTAR RS-505 et SAL-3504) et, pour plus de sécurité, utilisez ses 2 points de suspension pour installer un câble en acier afin de l'attacher à une autre surface.

• OPTIONNEL. Connectez la sortie du haut-parleur à un autre haut-parleur.

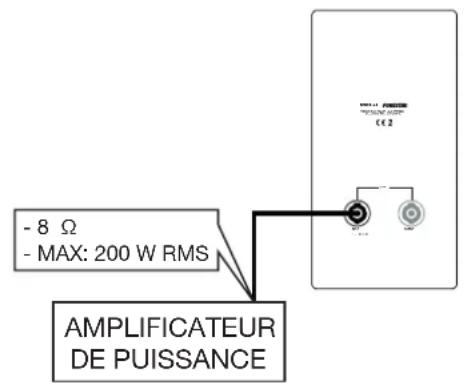

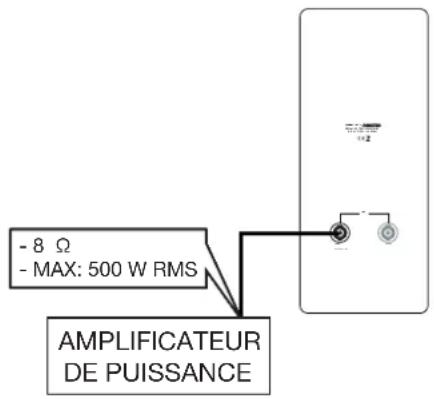

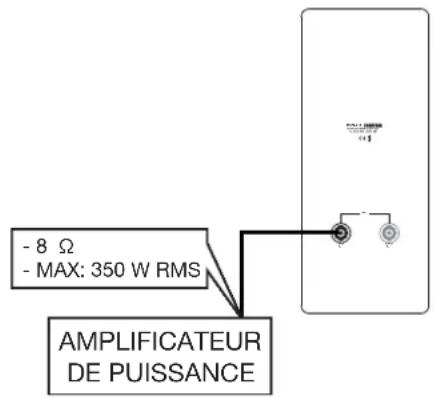

• L'appareil étant éteint, connectez la sortie de l'amplificateur de puissance au premier haut-parleur.

* IMPORTANT : pour le bon fonctionnement et les performances de l'équipement, utilisez les limites de puissance, d'impédance et de fréquence appropriées. Avant de raccorder d'autres équipements, veuillez noter les conditions requises pour une installation à BASSE IMPÉDANCE. Pour plus d'information :

fonestar.com/downloads/install_fonestar_fr.pdf

• Vérifiez que les commandes de volume et de gain de tous les équipements sont réglées au minimum.
• Branchez l'appareil sur le secteur et allumez d'abord les sources audio connectées à l'amplificateur de puissance, puis l'amplificateur de puissance.
• Enfin, réglez toutes les commandes de volume, de gain et égalisation.

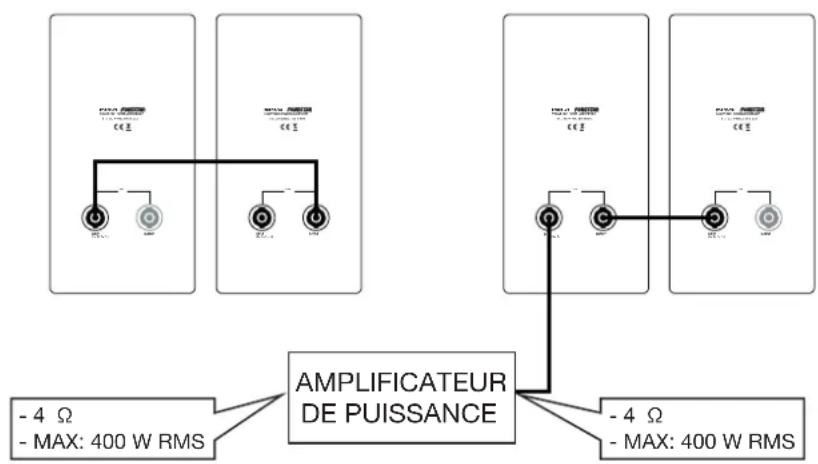

FORCE-X8


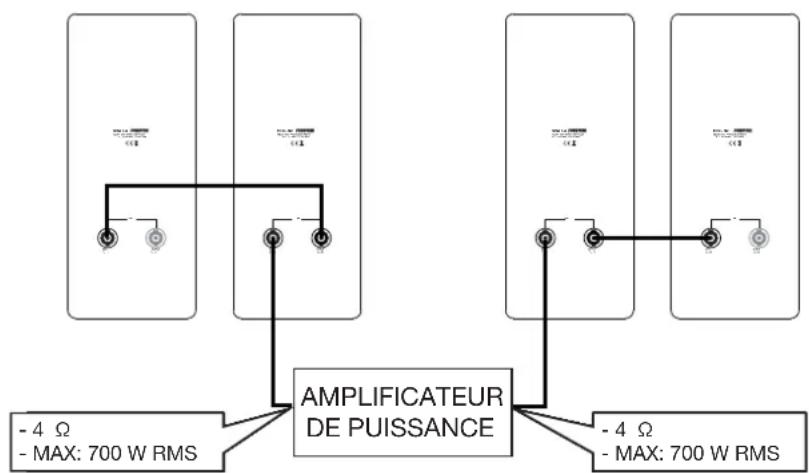

FORCE-X12


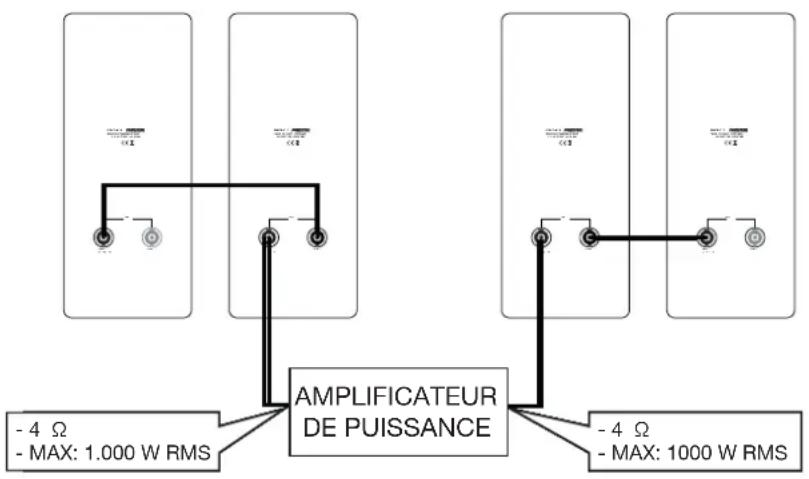


SPÉCIFICATIONS TECHNIQUES

	FORCE-X8 FORCE-X12 FORCE-X15
CARACTÉRISTIQUES H	Haut-parleur passif de grande puissance.Boîtier en plastique robuste et léger.Poignées de transport.Trou dans la base pour un tube de 35 mm.	Haut-parleur passif de grande puissance.Boîtier en plastique robuste et léger.Poignées de transport.Trou dans la base pour un tube de 35 mm.	Haut-parleur passif de grande puissance.Boîtier en plastique robuste et léger.Poignées de transport.Trou dans la base pour un tube de 35 mm.
PUISSANCE 600 W Pic	200 W RMS2 voies (graves : 170 W + aigus : 30 W)	1.000 W Pic350 W RMS2 voies (graves : 300 W + aigus : 50 W)	1.500 W Pic500 W RMS2 voies (graves : 440 W + aigus : 60 W)
HAUTS-PARLEURS 1 w	woofer 8" : bobine50 mm, aimant en ferrite de 130 x 20 mm1 moteur de compression :1" bouche 1", bobine25 mm et aimant de80 x 15 mm	1 woofer 12" de grande capacité : bobine 65 mm,aimant en ferrite de170 x 20 mm1 moteur de compression:bouche 1", bobine 34 mm,aimant de 90 x 15 mm	1 woofer 15" de grande capacité : bobine de 75 mm,aimant en ferrite de190 x 20 mm1 haut-parleur decompression : bouche 1",bobine 44 mm, aimant100 x 15 mm
RÉPONSE 55-20.000 Hz	50-20.000 Hz 45-20.000 Hz
IMPÉDANCE 8 Ω 8 Ω 8 Ω
SENSIBILITÉ 94 dB à 1	W/1 m 97 dB à 1 W/1 m 99 dB à 1 W/1 m
PRESSIONACOUSTIQUE	117 dB à pleine puissanceà 1 m	122 dB à pleine puissance à1 m	125 dB à pleine puissance à1 m
ANGLE COUVERT	90° H x 60° V	90° H x 60° V	90° H x 60° V
CONNECTEURS	2 connecteurs dehaut-parleurs 4 broches(1+, 1-)	2 connecteurs dehaut-parleur 4 contacts(1+, 1-)	2 connecteurs dehaut-parleur 4 contacts(1+, 1-)
FILTRE RÉPARTITEUR	Passif, 2 voiesFréquence de coupure3.500 Hz, -9 dB/octave	Passif, 2 voiesFréquence de coupure2.800 Hz, -9 dB/octave	Passif, 2 voiesFréquence de coupure2.800 Hz, -9 dB/octave
POINTS D'ATTACHE	2 points M8	5 points M82 points M8	2 points M8
DIMENSIONS	290 x 440 x 260 mm fond	350 x 600 x 350 mm fond	425 x 685 x 385 mm fond
