LIETOŠANAS INSTRUKCIJA YR1951-CB HAIER

Haier

饮水机(茶吧机)

使用说明书

合格证

Certificate of Quality

检验员：

产品经检验合格准予出厂

青岛海尔施特劳斯水设备有限公司

地址：山东省青岛市胶州市海尔路1号 邮编：266300

网址：http://www.haiyishui.com

服务热线：4006 999 999

生产商：宁波航运电器科技有限公司

地址：浙江省慈溪市附海镇嘉屯村色工业区

版次 2019年第3版

Line drawing of a laboratory apparatus with a control panel and side table (no text or symbols)

型号

YR1951-CB

YD1951-CB

YR1952 CB

YD1952-CB

YR1956-CB

YD1956-CB

使用前请仔细阅读本说明书

本公司保证说明书解释权

产品外接通以实物为准

四、请与发票一并发出保存 切除产品技术为最终统一，本公司已确认

产品只适合在中国大陆销售和使用

目录

使用注意事项……1-2

注意事项

产品简介 3-5

·产品型号及主要参数……3

· 产品部件名称 …… 3

工作原理图....4 电气原理图....4

· 产品特点

· 产品功能....5

安装及维护 6-10

安装方法 6

维护保养……19 · 线膜诊断及步骤……11

保险服务 12

·用户须知 12

· 保修证使用说明....12

·产品中限用物质的名称和含量……13

· 产能中风的运程材料列表……13

注意事项

注：本事项所有内容均与安全有关，请用户务必遵守。

本事项中的注意事项只是为了正确地使用本产品。

注意事项中解释了危险、危害的程度大小及可能发生的事故。

1. 清勿使用未经厂商许可的其他配件，若因此造成机器故障，保修将自动终止。
2. 请在拆除包装后检查产品是否有损伤，核对配件是否齐全。
   3.儿童及无行为能力人请在监护人监督下使用本产品。
3. 倘若发生故障，应立即拔掉电源插头，切勿将有缺陷的产品置于工作状态。
4. 清勿注水太满，以免沸水喷出造成烫伤。用壶盖时注意水温，以免烫伤。
5. 在煮水过程中，如发生故障，请立即切断电源。手混时，不要操作本产品。
6. 本产品只适用于烧水，不能用于煮牛奶、咖啡等，不能用于烹煮食物。
7. 不要将加热壶放在潮湿的地方或浸入水中。
8. 不同海拔地区沸点不同，请根据当地海拔高度设置合适的加热温度。
   10.如果钢化玻璃面板表面破裂，不得使用该器具。
9. 本产品在海尔授权的维修中心维修，在非授权的维修中心维修时，易引发其他不安全因素。

禁止标志

警示标志

注意标志

凡是带有该标志的内容，是必须禁止的行为，否则可能会造成产品的损坏或危及使用者的人身安全。

凡是带有该标志的内容，必须严格按照要求操作，否则可能会造成产品的损坏或危及使用者的人身安全。

凡是带有该标志的内容，是使用者必须引起重视的部分，否则因操作不当引起产品的损伤或造成其他损失。

注意事项

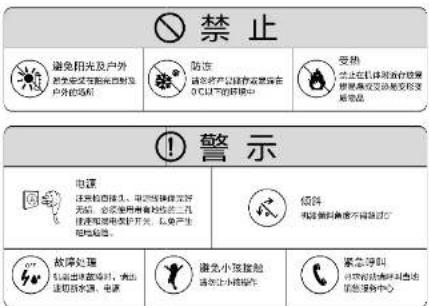

禁止 避免阳光及户外 避免受过阳光照射及 户外的影响 防灾 请在将产品操作装置放在 0℃以下的环境中 受热 禁止在物体表面的故障 使物体应受过受热和变 度影响 ①警示 电源 注意检查摄像头、平面线操作开关 启动，必须使用摄像头的开关三 线连接到电池保护开关，从原产生 短电线路。 倾斜 电路侧向角度不等距于上 故障处理 引起出水道损坏，找出 切换到水道，电源 避免小孩接触 请在主小线操作 紧急呼叫 出现的触碰材料由你 信息报告中心

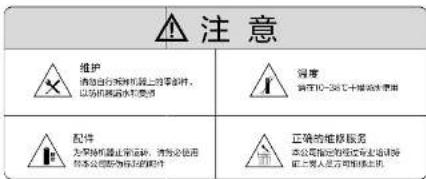

注意 维护 请勿自行关闭机面上的零部件， 以为机械或水方便 保养 请在10~30℃上下移动使用 配件 为特别提醒正常运转，请务必使用 为本公司提供相应的配件 正确的维修服务 本公司提供的应由主墙和 证上嵌入式方框切换至主机

装箱清单

序号	名称	数量
1	主机	1台
2	龙头组件	1套

产品参数

产品名称	饮水机(茶轮机)温热型	饮水机(茶轮机)电子制冷型
型号	YR1061-CB YR1962-CB YR1956-CB	YD1951-CB YD1952-CB YD1956-CB
额定电压	220V~	220V~
额定频率	50Hz	50Hz
额定风机功率	1875W	1375W
额定风机水能力	7L/h	7L/h
额定水温度	湿漆水	储漆水
额定冷冷功率	/	65W
额定制冷水能力	/	0.7L/h
冷水出水温度	/	≤15°C
保湿功率	35W	35W
额定总功率	140W	1475W
使用环境温度	10~35°C
防潮保护类型	I级

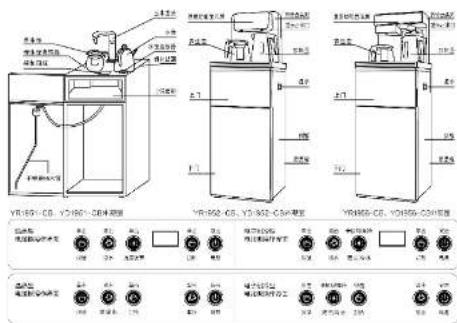

产品部件名称

YR1851-CB, YD1861-CBB阀套 YR1862-CB, YD1862-CAB阀套 YR1863-CB, YD1863-CBB阀套 控制面板 电源输入 电源输出 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址 电源地址

电气原理图

产品特点

1、采用微电脑控制，可靠的电气设计，确保安全；坚固的钢板与钝化玻璃组合，既牢固耐用，又时尚美观。
2、采用豪华不锈钢或玻璃电水壳烧水，符合国家卫生标准，清洗方便。
3、电水壶采用温控保护器，符合国家电气标准，具有三重保护功能。
4、电水壶煮过的水是真正的沸水，有利于人体健康，满足洪水泡茶习惯。

产品功能

1、打开产品包装，将水龙头部件安装到位（如：水龙头安装示意图）。
2、上电：打开机器背部电源开关，初次上电，蜂鸣叫1声，机器全亮一次，进入上电状态。
3、电源键：在上电状态下，双击此键，进入待机状态，电源指示灯常亮，显示屏显示当前水温，单击此键返回上电状态。
4、加热键：在待机状态下，单击此键，进入绕水程序，显示屏显示当前水温，加热到设置温度返回待机状态，同时解释鸣叫3声；工作中单击此键则返回待机状态。在上电状态下，长按此键，可以调节加热温度。显示屏显示设定温度，可循环调节，设置完成后，显示屏显示设定温度，无操作3秒后即确认。

产品功能

5、取水箱：在待机状态，双击此框，进入水壶取水功能，显示屏显示取水时间，倒计时结束或单击该管道退出取水功能。在上电状态，长按取水键，注入取水时间设置，设置完成后，无操作3秒后即确认。
6、常温水锤（温热型）：在待机状态下，双击此键，进入水壶取水功能，显示屏显示取水时间，倒计时结束或单击该能退出取水功能。在上电状态，长按常温水锤，进入取水时间设置，设置完成后，无操作3秒后即确认。
7、制冷键（电子制冷型）：在待机状态下，长按此键，进入制冷功能，电子制冷范围为12\~15℃，制冷过程中长按此键，退出制冷功能。在待机状态下，双击此键，进入取冷水功能，显示屏显示取水时间，会计时结束。单击该键或双击取水键，退出取冷水功能（冷水取水与加流至取水不能同时工作）。上电状态下，长按此键，进入冷水取水时间设定，设置完成后，无操作3秒即确认。
8、温度调节器（部分机型）：在待机状态下，单击此键，选择温度后，默认3秒自动加热（该功能为单次加热，下次使用需重新设置）。
9、保温键：在待机状态下，单击此键，进入保温功能，保温默认8小时，显示屏显示保温周计时时间，保温时间完成或保温过程中单击此键，退出保温功能。在上电状态下长接此键，进入保温时间设置：1-24小时可调，设置完成后无操作3秒即确认。
10、显示功能：显示屏右侧显示加热盘温度和故障代码，温热型左侧显示室温和保湿时间，电子制冷型左侧显示冷水温度。
注意：养生壶发发热盘的最高温度可达150℃，严使用手触碰。

安装方法

自动龙头安装示意图

第一步：将发生上的问题与主机上的系统对照

露留龙头奖安装示意图

第一步：将龙头上的问题与主机上的推挽对接

第二步：将龙头装两边的硅胶水参与三机上的滴头对接

第三步： 将龙头购商端水平卡 入主机卡槽内

温馨提示

1、必须打开电源开关后方可对其他功能键进行选择。
2、使用一段时间后，壶底部及温度传感器表面可能会生成水垢，从而会影响电脑板显示温度的精确度。这时可将食用醋按一定比例稀释装进水壶里加热至沸腾，并保持2小时，然后轻轻擦洗就会除去水垢。
3、热水时必须盖上壶盖，否则无法达到充分沸腾效果。

安全保护功能

干燥时，水壶会自动切断电热管的电路不热，待再次加入冷水，温控复位后，水壶又可加工作。

特别注意

切勿让小孩靠近

加热后切勿用于去脱媒

切勿浸匯入水中

切勿性损

固定支架说明

如放置茶吧机的地面不平整，与地面倾斜15度以上，则需安装固定支架，将茶吧机固定，以防翻倒，具体安装步骤如下：

注：客户需要加盖公章、意向须携带加盖公章。

清洁保养

清洁

(1) 水壶和电源插座可用湿布擦洗，不要浸润于水中清洗。

(2) 该电器不允许放入洗碗机内清洗。

(3) 不能用腐蚀性强的清洗剂清洗。

定期除垢

（1）碳酸钙是水加热时自然形成的钙质沉积物，它常粘附在加热元件上。对人体是无害的，但是如果混合到您饮用水中，影响口路，所以必须定期除垢。
(2) 正常使用下，根据水质情况，一般一年除后 2—6 次。
（3）如果煮水带来的时间比平时长很多，或是煮水时很快就自动断电，这表明需要消退水垢了。
（4）用食用增加水按1:2的比例混合装入水壶到最高水位（或MAX）位置，然后将电源开关接通。工作到水池搬迁混合液体在水壶中保存2小时后，将混合物回掉，然后用清水清洗水壶内卸，至干净即可。

常见故障处理

故障现象	故障原因	排除方法
水害不工作	电源涌头变质较好	直接好涌头
	综合器损坏	到本公司售后服务点更换
滤电后不上,易燃燃烧	水电没设置没改好	做好电水电
水渍滴管水浇提	蒸汽水流引起	消耗水道
前自动关闭部分	水池在水文式最水量不足引起干燥保护装置的总线	巨水态内重新加入冷水
水中含有轻微异味	第一次使用	消耗干净
	经常存在	对水变体有轻微有害污染,造成火灾、洪水等不良,造成损坏
水变有用水塌产生,或受渗水的水害浑浊	当地水洗驳掉,水中的裂缝锈和密闭裂引起	消耗水道
冰水淤泥不移低	制冷没改好	蛙蛙刮削
	味肥工作不好	到本公司售后服务点检查

警告：非专业人士须上诉机维修

“1+5”成套增值服务

尊敬的海尔用户：

感谢您选择和使用海尔产品。我们承诺：您任何海尔产品需要安装或维修服务时，我们将提供“1+5”成套服务；

1: 送货安装服务一次就好。

5: 五项组合服务

(1) 安全测电服务：服务前为用户安全测电并提醒讲解到位。
（2）讲解指导服务：向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗延长产品寿命。
(3) 一站通检服务：对用户家其他产品逐一通检保养。
（4）健康测水质：对用户家进行“一闻、二看、三测、四检”水质监测并讲解到位。
（5）一站式服务营销：根据用户需求向用户推荐家电产品及服务，如用户有新的购买需求，向用户提供上门设计、送货、安装、维修一条龙服务。

体验海尔真诚、贴心的服务，海尔友情提醒您：

海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中如果辅助材料或有特殊服务项目支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》。如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话40069999999或登录海尔自助服务专区评价、投诉，经核实无误，本次服务“免单”。

海尔，期待您的参与

如果您的产品有服务需求，欢迎体验海尔自助服务专区

http://service.haier.com，在线安装、报修。

■执行标准

GB4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》

GB4706.19-2008《家用和类似用途电器的安全 液体加热器的特殊要求》

GB/T22090-2008《冷热饮水机》

卫生许可批准文号：浙(04)卫水字(2019)第0144号

保修证

用户须知

1、当您需要正常咨询或事修时，请与您所在地区的售后服务中心联系，如在咨询或许修时出现异议，可拨打服务电话咨询和反骗。
2、维修对着需收费，服务人员必须向您出示统一的收费标准，并说明需收费项目才能进行收费。
3、各客服后服务中心如有变动，您不另行通知，请谅解：但可拨打服务电话联系，主话务工程师向您指定地址的维修点为您提供服务。
4、生产日期：产品序列号的到数第5、6、7位字符分别代表生产日期的日、月、年；
日的代表：数字1-9，代表1-9日，字母A-X，代表10-31日
月份的代表：数字1-9，代表1-9月，字母A-C，代表10-12月
年份的代表：数字1-9，代表2001-2009年，字母A-X，代表2010-2031年；
注：字母中无1与0，顺序以此类推。

售后服务

尊敬的用户：

感谢您使用海尔产品，我们将按照《中华人民共和国消费者权益保护法》的有关规定为您提供优质的服务。

1. 您可凭正规商场提供的本机有效购买发票原件享受我公司为您提供的以下服务：
   (1)产品发生性能故障后，整机免费包修一年。
   (2)本机不能用作商业用途，否则整机及主要配件的包修期为3个月，除非购销合同中另有规定。
   (3) 包修期限一年以购机发票日期为准开始计算
   2.下列情况，不属于免费包修服务范围，我公司可向您提供产品有偿收费服务。
   (1)超过我公司规定的三包有效期，经修复仍可继续使用；
   (2)由于用户自身原因运输、保管不善而损坏或未按说明书要求进行操作而损坏；
   (3)未经我公司许可，自行手动的或经非本厂仅修点修理后的产品；
   (4)不能出示正规商场提供的本机有效购买发票或发票涂改的产品；
2. 产品已超过国家规定的使用寿命期的发生性能故障后，我公司不再提供相关修理服务，请参照国家相关废旧家电报废规定或政策对产品进行更新替换，旧机应进行报废处理不得再流向市场销售。

产品中限用物质的名称和含量

部件名称	有害物质
	铝(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
蓝块料	○	○	○	○	○	○
五金件	×	○	○	○	○	○
电阻极组件	×	○	○	○	○	○
电器线及连接线	○	○	○	○	○	○
电热泵	○	○	○	○	○	○
开关	○	○	○	○	○	○
自锁功能组件	○	○	○	○	○	○

本表格依据SJ/T11364的规定编制
O: 表示该有害物质在该部件所有均厚材料中的含量均在GB/T 26572规定的限量要求以下。
×：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。
说明：某些型号产品可能不包含表中部分部件，具体以实物为准。标记“X”部件，皆四行业技术发展水平限制而无法实现有害物质的替代。
10 在中华人民共和国境内销售的电子信息产品必须标识此标志。圆圈内的数字表示正常使用状态下产品的环保使用期限。

产品中食品接触材料列表

部件名称	部件材质	执行标准
出水镜	PP	G6/T-7210-1988. 重试机内需有水浸 水及水封材料及主室 带价范围(2001)
接头	PCM
水泵	PP/配套
轴设置	硅胶
抽水管	PP
保温盒	脱光/PP
电热泵	玻璃/不锈钢
风扇	PP

水龙头安装方法

自动龙头安装示意图

第一步：将龙头上的排级与主机上的排级对接

第二步： 将自动应头送时针拨 入自面龙头底连上

靠背龙头架安装示意图

第一步：将龙头上的排级与主机上的排级对接

第二步：将龙头梁两边的硅胶水管与主机上的接头对接

第三步： 将龙头集内端水平卡 入主机卡横内

第四步：用螺丝将龙头要与主机可定
