LIETOŠANAS INSTRUKCIJA BHC66588 Hansa

Apsveicam ar pareizu pieņemtu lēmumu par mūsu ražotās keramiskās virsmas, paredzētas integrēšanai uz visādu veidu virtuves mēbeļu segmentiem, iepirkšanu.

Mūsu virsma var klūt par moderni aprīkotas virtuves pilnvērtīgu komponentu.

Izņemot īpašo mūsdienīgumu, tai piemīt estētisks izskats un augsta siltumizturība. Pie tās neapšaubāmi svarīgākajām īpašībām jāmin augsto enerģētisko efektivitāti un apkalpes vienkāršību, par ko

Jūs varēsiet patstāvīgi pārliecināties tās ikdienas lietošanā.

Vēlam Jums daudz garšīgi pagatavotu ēdienu un patīkamu laika pavadīšanu gata-vojot uz mūsu keramiskās virsmas.

Uzmanību!

Neuzsāciet iekārtas apkalpi bez iepriekšējas lietošanas pamācības izlasīšanas un saprašanas.

lekārta ir paredzēta tikai un vienīgi ēdienu pagatavošanai. Tās pielietošana citiem mērķiem (piem. telpu apsildei) nav paredzēta un var būt bīstama.

Ražotājs patur sev iespēju veikt nelielas izmaiņas, kuras neietekmē iekārtas darbību.

Pamatinformācijas....2

Norādījumi drošībai....4

Izstrādājuma apraksts....8

Nostādīšana....9

Apkalpe....13

Tīrīšana un kopšana....22

Norādījumi avārijas gadījumiem....24

Tehniskie dati....26

Uzmanību. Ierīce un tās komplektā pieejamās daļas lietošanas laikā sakarst. Pieskaroties sildelementiem, jāievēro īpaša piesardzība. Bērniem, kuri jaunāki par 8 gadu vecumu, nevajadzētu uzturēties ierīces tuvumā, ja vien tas nenotiek pieaugušo personu uzraudzībā.

Šo iekārtu atļauts izmantot bērniem vecumā no 8 gadiem un personām ar ierobežotiem fiziskiem, garīgiem vai taustes traucējumiem, vai arī personām bez iepriekšējas iekārtas lietošanas pieredzes, ja tas notiek par drošību atbildīgās personas uzraudzībā vai arī saskaņā ar iekārtas lietošanas pamācību. Neļaujiet bērniem uzturēties šīs iekārtas tuvumā un brīdiniet viņus par apdeguma draudiem. Tīrīšanas un apkalpes darbus nevajadzētu uzticēt bērniem bez pieaugušo uzraudzības.

Uzmanību. Ėdiena atstāšana uz plīts virsmas bez uzraudzības, tauku vai eļļas dēļ, var būt bīstami un novest pie ugunsgrēka.

NEKAD nemēģiniet nodzēst atklātas liesmas ar ūdens palīdzību. Izslēdziet ierīci un tad noslāpējiet liesmas, piemēram, ar vāku vai nedegošas segas palīdzību.

Uzmanību. Ugunsgrēka draudi: neuzglabājiet lietas uz indukcijas plīts virsmas.

Uzmanību. Gadījumā, ja pamanāt plīts virsmā plaisu, nekavējoties atvienojiet iekārtu no elektrības, pretēja gadījumā tas var draudēt ar strāvas triecienu.

lerīci nav paredzēts vadīt ar ārējo taimeri vai atsevišku tālvadības sistēmu.

lerīce virsmas tīrīšanai nedrīkst izmantot tvaika tīrīšanas iekārtas.

NORĀDĪJUMI DROŠĪBAI

• Pirms keramiskās virsmas lietošanas uzsākšanas izlasiet tās lietošanas pamācību. Tas garantēs Jums drošību un novērsīs iespējamo virsmas bojājumu.
• Ja keramiskā virsma ir novietota radio, televizora vai kādas citas emitējošas iekārtas tiešā tuvumā, pārbaudiet, vai keramiskās virsmas vadības paneļa darbība notiek bez traucējumiem.
• Virsmu drīkst pieslēgt tikai pilnvarots speciālists – elektrikis.
• Nedrīkst novietot virsmu saldējošo iekārtu tiešā tuvumā.
• Mēbeļu, kurās tiks iebūvēta virsma, apdarei, apmalēm, plastmasas virsmām, līmēm un lakām jābūt izturīgām pret 100°C temperatūru.
• Virsmu drīkst iedarbināt tikai pēc tās iebūvēšanas. Tādā veidā Jūs izsargāsieties no pieskaršanās zem sprieguma esošiem elementiem.
• Elektrisko iekārtu remontu drīkst veikt tikai kvalificēti speciālisti. Neprofesionāli veikti remonti var radīt briesmas iekārtas lietotājam.
• lekārtai ir atslēgta no elektroenerģijas padeves tikai drošinātāja izslēgšanas vai kontaktdakšas izvilkšanas no kontaktligzdas gadījumā.
• Virsma darbošanās laikā neatlaut bērniem tai tuvoties.
  Bērni var novilkt katlu ar verdošu ēdienu un applaucēties.
• Sildzonas pēc to ieslēgšanas ātri sakarst, tādēļ ieslēdziet sildzonas tikai pēc iepriekšējas trauku novietošanas uz tām. Tādā veidā Jūs novērsīsiet nevajadzīgus elektriskās ener-ģijas zaudējumus.
• Elektroniskajā sistēmā iebūvēts atlikušā siltuma indikators norāda, ka virsma ir ieslēgta vai vēl ir karsta.
• Sprieguma zaudējuma elektriskajā tīklā gadījumā visas nostādnes un izgaismojumi tiek dzēsti. Pēc sprieguma parādīšanās esiet uzmanīgi, jo pirms tā zaudēšanas sakarsušu sildzonu augstā temperatūra vairs nav norādīta indikatorā.
• Ja pieslēguma kontaktligzda atrodas sildvirsmas tuvumā, jāpievērš uzmanību, lai virsmas pieslēguma kabelis nepieskartos sakarstošiem elementiem.
• E'llu un tauku pielietošanas ēdienu pagatavošanai gadījumā neatstāt tos bez uzraudzības, jo sakarsusi ella vai tauki var viegli uzliesmot.
• Ėdienu pagatavošanai nepielietojiet plastmasas un alumīnija plēves traukus. Tie izkūst augstā temperatūrā un var radīt bojāt keramisko virsmu.
• Cukurs, citronskābe un sāls gan cietā, gan izškīdinātā formā, kā arī plastmasa, nedrīkst nokļūt uz sakarsušas sildzonas.
• Straujas atdzišanas gadījumā keramiskā virsma var saplaisāt vai nodrupt. Ja neuzmanības dēļ cukurs vai plastmasa nokļūst uz sakarsušas sildzonas, nekādā gadījumā to neizslēdziet, bet novāciet cukuru vai plastmasu ar asu skrāpi. Sargājiet rokas pret applaucēšanos.
• Gatavošanai uz keramiskas virsmas ir jäpielieto traukus ar plakanu dibenu, bez asâm škautnēm un atkarpēm, jo pretējā gadījumā tie var neatgriezeniski saskrāpēt keramisko virsmu.
• Keramiskā virsma ir siltumizturīga – gan pret zemu temperatūru, gan pret augstu.
• Izvairieties no priekšmetu nomešanas uz keramiskās virsmas. Trieciens vienā punktā, piem. pudelītes ar garšvielām nokrišana, var nelabvēlīgos apstākļos radīt keramiskās virsmas sapaisājumu vai apdrupšanu.
• Pa virsmas plaisām no trauka izlējušies šķidrumi var nokļūt uz zem sprieguma esošiem keramiskās virsmas elementiem.
• Virsmas saplaisāšanas gadījumā atslēdziet elektroenerģijas padevi, lai pasargātos no elektriskās strāvas trieciena.
• levērojiet keramiskās virsmas kopšanas un tīrīšanas norādījumus. To neievērošanas gadījumā radušies bojājumi nav apņemti ar ražotāja atbildību pēc garantijas.
  Šo lietošanas pamācību ir rūpīgi jāuzglabā!

KĀ IETAUPĪT ENERĞIJU

Tas, kas atbildīgi lieto energiju, netikai sargā mājas budžetu, bet arī darbojas par labu apkārtējās vides aizsardzībai. Tādēl aicinām Jūs taupīt elektrlsko energiju!

To vai darīt sekojoši:

- Lietojot ēdienu pagatavošanai piemērotus traukus.

Katlu ar biezu dibenu lietošana Įauj ietaupīt līdz 1/3 elektriskās enerģijas. Neaizmirstiet uzlikt katlam vāciņu, pretējā gadījumā elektriskās enerģijas patēriņš palielinās četrkārtīgi!

- Sablabājot virsmas un trauku dibenu tīrību.

Netīrumi aizkavē siltuma izplatīšanos – ľoti piedegušus netīrumus var izmazgāt tikai ar dabiskajai videi kaitīgām vielām.

• Nepaceļot bez vajadzības trauku vāciņus.
• Neiebūvējot virsmu ledusskapju vai saldētavu tiešā tuvumā.

Šo iekārtu elektroenerģijas patēriņš tādā gadījumā nevajadzīgi pieaug.

IZPAKOŠANA

Transporta laikam, lai sargā-tu iekārtu no bojājumiem, tā ir attiecīgi nodrošināta ar iepakojumu. Pēc iekārtas iz-pakošanas lūdzam izmest iepakojuma elementus tādā

veidā, lai tie neapdraudētu apkārtējo vidi. Visi iepakojumam izmantotie materiāli ir nekaitīgi dabas videi, 100% var tikt izman- toti otrreizējai pārstrādei un ir apzīmēti ar attiecīgu simbolu.

Uzmanību! Neļaujiet bērniem rotaļāties ar iepakojuma materiāliem (polietilēna maisinīem, putupolistirola gabaliem un tml.)

NOLIETOJUŠOS IEKĀRTU IZMEŠANA

Pēc iekārtas lietošanas pabeigšanas nedrīkst izmest to parastajos saimniecības atkritumos, bet ir jānogādā attiecīgos elektrisko un elektronisko iekārtu savākšanas punktos otrreizējai pārstrādei.

Norāda to uz izstrādājuma, tā iepakojuma vai lietošanas pamācībā esošais simbols.

Izstrādājuma materiāli ir paredzēti otrreizējai pārstrādei saskaņā ar to apzīmējumu. Nododot izstrādājumu otrreizējai pārstrādei vai citā veidā izmantojot nolietojušos materiālus, Jūs lielā mērā palīdzēsiet saglabāt mūsu apkārtējo vidi.

Informāciju par attiecīgu nokalpojušos iekārtu savākšanas punktu var saņemt vietējā pašvaldībā.

Plīts virsmas apraksts

Vārīšanas zona – aizmugurējais kreisais sildrinkis ∅ 145 mm

Dubultā vārīšanas zona – aizmugurējais kreisais sildriņkis 180/120 mm

Dubultā vārīšanas zona – priekšējais kreisais sildriņkis ∅ 210/120 mm

Vārīšanas zona – priekšējais labais sildrinkis ∅ 145 mm

1. Galvenais sensors
2. Vārīšanas zonu izvēles sensors,
3. Vārīšanas zonu indikatori,
4. Sensors minus,
5. Sensors plus,

6. Dubultās vārīšanas zonas sensors
   6a. Gaismas diode (LED), kas signalizē par dubultās vārīšanas zonas ieslēgšanos

7. Atslēgas funkcijas sensors ar LED gaismas diodēm,

8. Pulksteņa sensors,
9. Pulksteņa rādītājs,
10. LED gaismas diode signalizē par attiecīgās vārīšanas zonas pulksteņa darbību,

Mēbeļu virsas sagatavošana plāksnes montāžai

• Mēbeļu virsas dēlim jābūt no 28 mm līdz 40 mm biezam, min. 600 mm garam. Tam ir jābūt līdzenam. No sienas puses tam jābūt labi noblīvētam, lai pasargātu no ūdens un mitruma.
• Attālumam no cauruma malas līdz dēļa priekšējai malai jābūt min. 60 mm, bet līdz aizmugurējai malai min. 50 mm.
• Attālumam starp atvēruma malu un mēbelu sānu sienu ir jābūt vismaz 55 mm.
• Mēbeļu klājumam un līmei, ar ko tas ir pielīmēts, jābūt izturīgiem pret 100°C augstu temperatūru.
• Cauruma malām ir jābūt nodrošinātām ar mitruma izturīgu materiālu.
• Caurumu plāksnē pagatavot saskaṇā ar izmēriem, kas parādīti 1. zīm.
• Zem plāksnes atstāt vismaz 25 mm platu brīvu vietu, lai nodrošinātu pareizu gaisa cirkulāciju. Tadā veidā var novērst sildplāksnes tuvumā esošo virsmu sakāršanu.

1

(*) 560 mm uz dēliem 600 mm
(*) 750 mm uz dēliem 770 mm

(*) 560 mm uz dēliem 600 mm (*) 750 mm uz dēliem 770 mm

Uzmanību! Iebūvējot plīts sildvirsmu virtuves skapīša virsmā, nepieciešams ierīkot nodalošo plauktiņu, kā tas parādīts rasējumā. Ja sildvirsma tiek iebūvēta virs iebūvējamās cepeškrāsns, nodalošo plauktiņu ierīkot nav nepieciešams.

Ja sildvirsma iebūvēta virtuves skapīša galda virsmā virs atvilknes, nepieciešams apakšējo sildvirsmas aizsargplāksni pārklāt ar koka plāksni vai keramisko plīšu aizsargājošo pamatni.

Nesošā skapīša darba virsmas sagatavošana iebūvējamās plīts virsmas uzstādīšanai.

lebūvēšana darba virsmā virs cepeškrāsns ar ventilācijas sistēmu.

Aizliegts iebūvēt plīts virsmu virs cepeškrāsns bez ventilācijas sistēmas.

Strāvas kabeli ieteicams pieslēgt tā, lai tas nesaskartos ar ierīces apakšu.

Blīvējuma montāža

Atkarībā no modeļa, blīvējums ir rūpnieciski uzstādīts ( 1. zīm.)

Ja ražotājs nav uzstādījis blīvējumu, rīkojieties saskaṇā ar norādījumiem zemāk:

Pirms ierīces iebūvēšanas virtuves darba virsmā, plīts virsmas apakšpusē piestipriniet izstrādājumam pievienoto blīvējumu (2. zīm.).

Vispirms no blīvējuma noņemiet aizsargplēvi, pēc tam pielīmējiet pēc iespējas tuvāk virtuves plīts virsmas malām (3., 4. zīm.).

lerīces iebūvēšana bez blīvējuma ir aizliegta.

levietojiet plīts virsmu virtuves darba virsmā. Iestatiet to simetriski atverē, lai attālumi starp plīti un virtuves darba virsmas malu katrā pusē būtu vienādi (5. zīm.).

Virsmas pieslēgšana elektriskajam tīklam

Uzmanību!

Plīts pieslēgšanu drīkst veikt tikai kvalificēts pilnvarots speciālists. Aizliegts veikt patvaļīgas elektriskā tīkla modifikācijas.

Norādījumi montierim

Keramiskā virsma ir rūpnieciski paredzēta pievienošanai trīsfāzu mainstrāvas padeves tīklam (400 V 3N\~50Hz). Virsmu ir iespējams pielāgot pieslēgšanai vienfāzes strāvas padevei (230 V), veicot attiecīgu savienojumu uz pieslēgumu plāksnes saskaņā ar piespēgumu shēmu. Pieslēgumu shēma atrodas arī apakšējā aizsega apakšdaļā. Pieslēgumu plāksne ir pieejama pēc vāciņa uz apakšējā aizsega noņemšanas. Ľoti svarīga ir pieslēguma kabeļa pareiza izvēlēšanās, ṣemot vērā pieslēguma veidu un keramiskās virsmas nominālo jaudu.

Pieslēgšanas kabeli jāpiestiprina plīts ievada atsaitē.

Uzmanību!

Neaizmirstiet pievienot iezemējuma dzīslu virsmas ievada spailei apzīmētai ar zīmi ⏚. Virsmas elektroenerģijas padeves tīklam jābūt nodrošinātam ar atbilstošu drošinātāju vai ar drošības slēdzi strāvas padeves atslēgšanai avārijas gadījumā.

Pirms plīts pieslēgšanas elektroenerģijas padeves avotam jāizlasa uz nominālās plāksnītes ievietotās informācijas un jāapskata pieslēgumu shēmu.

Uzmanību! Speciālistam veicošam plīts pieslēgšanu ir pienākums izsniegt plīts lietotājam „plīts pieslēgšanas elektroenerģijas tīklam apliecību” (kura ir garantijas kartes pielikumā).

Citāds, nekā shēmā norādīts, plīts pieslēgums var radīt tās bojājumu.

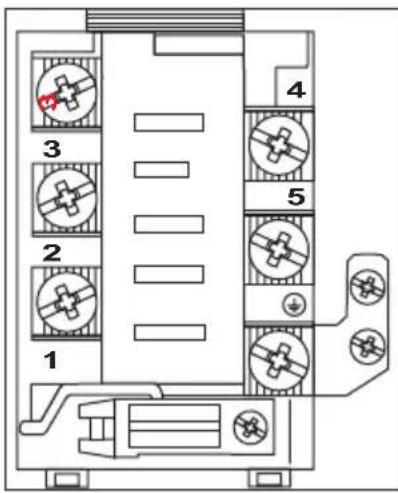

IESPĒJAMO PIESLĒGUMU SHĒMA

Uzmanību! Šī iekārta ir paredzēta lietošanai elektrības tīklā ar 230 V lielu maiņstrāvas spriegumu.

Uzmanību! Elektroinstalācijai ir jābūt aprīkotai ar sadalītāju starp iekārtu un slēdzi

				Pieslēgumamvar izmantotsekojošusvadus
1	230 V lielam mainstrāvas elektiskā tīklaspriegumam, izmantojiet vienfāzespieslēgumu ar neitrālu vadu, savienojo-šie tiltiņi 1-2-3 un 4-5, ar zemējumu	1N~		H05VV-F3G43X 4 mm2
2	400/230 V lielam mainstrāvas elektiskātīkla spriegumam, izmantojiet divfāzespieslēgumu ar neitrālu vadu, savienojo-šie tiltiņi 2-3 un 4-5, ar zemējumu	2N~		H05VV-F4G2,54X2,5mm2
3	400/230 V lielam mainstrāvas elektiskātīkla spriegumam, izmantojiet trīsfāzespieslēgumu ar neitrālu vadu, savieno-jošie tiltiņi 4-5, fāzes vadi pieslegti pie1, 2 un 3, neitrālais vads līdz 4-5, arzemējumu	3N~		H05VV-F5G1,55X 1,5 mm2
Fāžu vadi- L1=R, L2=S, L3=T; N - neitrālais vads; - aizsargvads

APKALPE

Pirms lietošanas uzsākšanas

• Pirms lietošanas uzsākšanas rūpīgi jāiztīra keramisko virsmu. Ar keramisku virsmu jāapejas kā ar stikla virsmām.
• Pirmās iedarbināšanas laikā var īslaicīgi izdalīties smaka, tādēļ ieslēdziet telpā ventilāciju un atveriet logu.
• Veicot virsmas apkalpi, vienmēr ievērojiet drošības norādījumus.

APKALPE

Keramiskā virsma ir aprīkota ar elektronisku sensoru vadības paneli, apkalpojamu ar pie- skaršanos ar pirkstu apzīmētiem paneļa sensoru taustiniem .

Katra pieskaršanās sensora taustiņam tiek apstiprināta ar skaņas signālu.

leslēdzot, izslēdzot vai nostādot sildīšanas jaudu jācenšas pieskasties vienmēr tikai vienam sensora taustiņam. Vienlaicīgas pieskaršanās vairākiem sensoru taustiņiem gadījumā (izņemot sildzonas vai taimera izslēgšanu) sistēma ignorē ievadītās nostādnes, bet ilgākas pieturēšanas gadījumā ieslēdz brīdinājuma signālu.

Gatavošanai piemēroti trauki

Vārīšanai un cepšanai uz keramiskajām virsmām jāpielieto speciālus tam paredzētus traukus. Jāievēro to ražotāju sniegtos norādījumus.

Trauki ar alumīnija vai vara dibenu var atstāt Įoti grūti iztīrāmus metāliskus planku-mus. Seviški uzmanīgi jālieto emaljētos traukus, kuri, bez uzraudzības atstātu ēdienu izvārīšanās gadījumā, var radīt neatgriezeniskus virsmas bojājumus. Optimālam elektroenerģijas patēriņam, optimālam pagatavošanas laikam un lai izvairītos no izlējušos ēdienu piedegšanas uz virsmas ievērojiet sekojošus norādījumus.

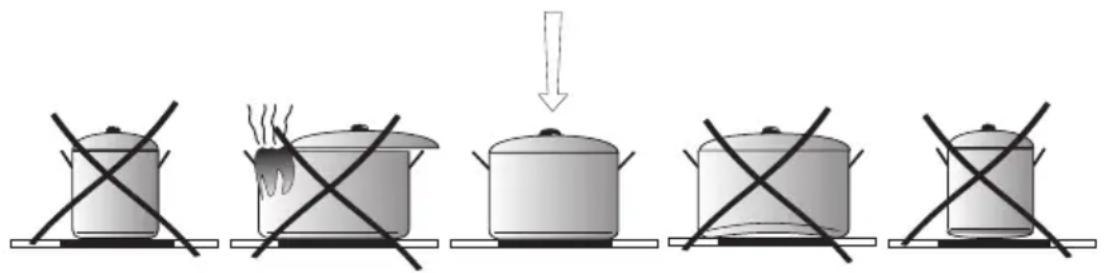

Katla dibens:

Vārīšanai / cepšanai uz keramiskas virsmas ir jāpielieto traukus ar stabilu, plakanu dibenu, jo trauki ar asām šķautnēm un atkarpēm, ar piedegušām ēdienu paliekām var saskrāpēt keramisko virsmu un iedarboties uz to abrazīvi.

Katla dibena plaknes diametram pēc iespējas precīzi jāatbilst keramiskās virsmas sildzonu diametram.

Katla vāciņš:

Katlam uzlikts vāciņš aiztur siltumu katla iekšpusē, tādējādi saīsinot pagatavošanas laiku un samazinot elektriskās energijas patēriņu.

Vadības panelis

Pēc plīts virsmas pievienošanas energoapgādes tīklam, virs atslēgas sensora vajadzētu iedegties gaismas diodei (7) un plīts virsmu nepieciešams atblokēt, nospiežot sensoru (7) līdz diodes nodzišanai virs šī sensora, pēc kā iespējams ieslēgt keramisko plīts virsmu.

Nenovietojiet priekšmetus uz sensoru virsmas (var ieslēgties bojājumu atpazīšanas signāls), virsmu vienmēr ir jāuztur tīru..

Plīts virsmas ieslēgšana

Ja keramiskā plīts virsma ir izslēgta, visas vārīšanas zonas ir atslēgtas un to rādītāji nedarbojas.

leslēdziet plīts virsmu, pieskaroties galvenajam sensoram (1), bet visu vārīšanas zonu rādītājos (3) uz 10 sekundēm parādīsies atzīme „0”. Tagad iespējams iestatīt vēlamo sildīšanas jaudu, izmantojot sensoru (+)(5) vai (-)(4), izvēloties katrai vārīšanas zonai atbilstošo sensoru (2) (sk., Sildīšanas jaudas uzstādīšana).

Ja 10 sekunžu laikā netiks veikti sensoru iestatījumi, plīts pamata plātne izslēgsies.

Ja ir ieslēgta aizsardzības funkcija pret bērniem, Jums neizdosies ieslēgt keramiskās plīts virsmu (sk., Keramiskās plīts virsmas atblokēšana).

Sildīšanas lauku ieslēgšana

Pēc plīts virsmas ieslēgšanas ar attiecīgās vārīšanas zonas galveno sensoru (1), sildīšanas lauku iespējams izmantot sekojošā veidā:

1. Izvēlieties vēlamo sildīšanas lauku ar attiecīgās vārīšanas zonas galveno sensoru (2) (sensoru secība atbilst sildīšanas lauku izvietojumam),
2. Ar sensoru (+)(5) vai (-4), iestatiet vēlamo sildīšanas līmeni,
3. Lai mainītu sildīšanas jaudu, rīkojieties līdzīgi kā 1. punktā, vispirms izvēloties vēlamā sildriņka sensoru (2) un iestatot sildīšanas jaudas līmeni ar sensoru (+)(5) vai (-)(4).

Ja 10 sekunžu laikā netiks veikti sensoru iestatījumi, plīts pamata plātne izslēgsies.

Vārišanas zona ir aktīva, ja cipars „ ⁷ mirgo, kas liecina par to, ka sildīšanas lauks ir gatavs sildīšanas jaudas iestatījumiem.

Dubultās sildīšanas zonas funkcija

Dubultās sildīšanas zonas funkciju ieslēgsiet, nospiežot sensoru (6). Par šīs sildīšanas zonas ieslēgšanos signalizē sarkanas dubultās sildīšanas zonas diodes iedegšanās - (6a).

Lai izslēgtu dubulto sildīšanas zonu, atkārtoti nospiediet sensoru (6).

Dubultās sildīšanas zonas funkciju iespējams ieslēgt tikai ja darbojas un ir aktīva pamata vārīšanas zona.

Sildīšanas jaudas uzstādījumi

Lai uzstādītu sildīšanas jaudu, vispirms ar vārīšanas zonas sensoru (2), izvēlieties attiecīgo sildriņķi. Pēc tam vārīšanas zonas indikatora iedegšanās laikā (3) ̂’ iespējams iestatīt vēlamo sildīšanas jaudu ar sensoru (+)(5) vai (-)(4).

Ja vēlaties gatavot, izmantojot automātisko sildīšanas jaudas samazināšanas sistēmu, pēc līmeņa „9” sasniegšanas nepieciešams atkārtoti nospiest sensoru (+)(5) līdz parādās „9.”, bet pēc tam ar sensoru (-)(4) iestatīt samazināto jaudas līmeni. (sk., Automātiskās sildīšanas jaudas samazināšanas funkcija).

Automātiskās sildīšanas jaudas samazināšanas funkcija

Katra vārīšanas zona ir aprīkota ar automātisko sildīšanas jaudas samazināšanas funkciju. Ja tā tiks aktivizēta, vārīšanas zona ieslēgsies ar pilnu jaudu uz laiku, kas atkarīgs no izvēlētā gatavošanas jaudas līmeņa, bet pēc tam pārslēgsies uz iestatīto gatavošanas jaudas līmeni.

Automātiskā sildīšanas jaudas samazināšanas funkciju iespējams aktivizēt, izvēloties sildīšanas jaudas līmeni ar sensoru (-)(4) līdz displejā parādās „9” (3), pēc tam vienu reizi nospiežot sensoru (+) (5) iestatījumus iespējams palielināt līdz līmenim „A” un ar sensora (-)(4) palīdzību iestatīt jaudas redukcijas līmeni. Ja blakus ciparam displeja (3) apakšā labajā pusē atrodas punktiņš, tas nozīmē, ka automātiskās sildīšanas jauds samazināšanas funkcija ir aktīva.

Ja 10 sekunžu laikā iestatīsiet gatavošanas sildīšanas jaudu, nospiežot sensoru (-)(4), tad automātiskās sildīšanas jauds samazināšanas funkcija tiks aktivizēta un pie jaudas līmeņa atradīsies aktīvs punktiņš.

Tagad jebkurā laikā varat nomainīt gatavošanas laika jaudas līmeņa iestatījumus, kā tas ir aprakstīts sadaļā „Sildīšanas jaudas līmeņa uzstādīšana”.

Gatavošanas sildīšanas jaudas līmenis	Ātrās gatavošanas laiks (min.)
1 1'11"
2 2'44"
3 4'47"
4 5'28"
5 6'29"
6 1'11"
7 2'44"
8 2'44"
9	-

Ja sildīšanas jaudas līmenis tiks iestatīts tikai pēc 10 sekundēm, tad punktiņš pie jaudas indikatora nodzisīs un automātiskās sildīšanas jauds samazināšanas funkcija nav aktīva.

Lai nedeaktivētu automātiskās sildīšanas jaudas samazināšanas funkciju, izvēlieties sildīšanas jaudas līmeni ar sensora (+) (5) palīdzību.

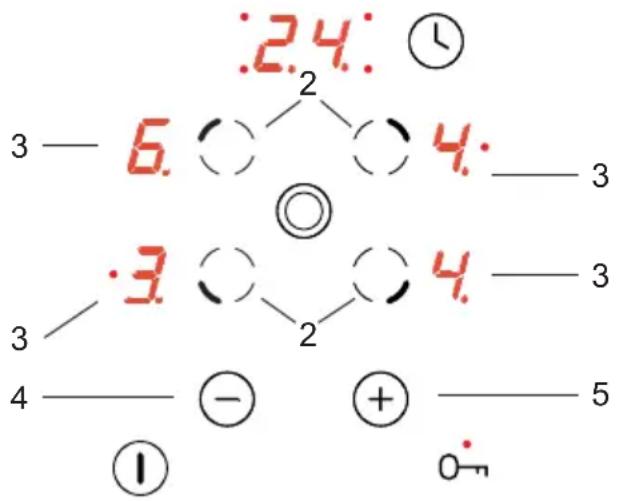

Vienas vārīšanas zonas izslēgšana

Vienu vārīšanas zonu ir iespējams izslēgt sekojošā veidā:

1. Izvēlieties vēlamo sildrinki ar vārīšanas zonas izvēles sensora (2) palīdzību.
2. Pēc tam nospiediet vienlaicīgi sensoru (+)(5) un (-)(4) vai ar sensoru (-)(4) sa-maziniet iestatījumus līdz „0”.

Displejā parādīsies burts “H” – atlikušās sasilšanas simbols.”

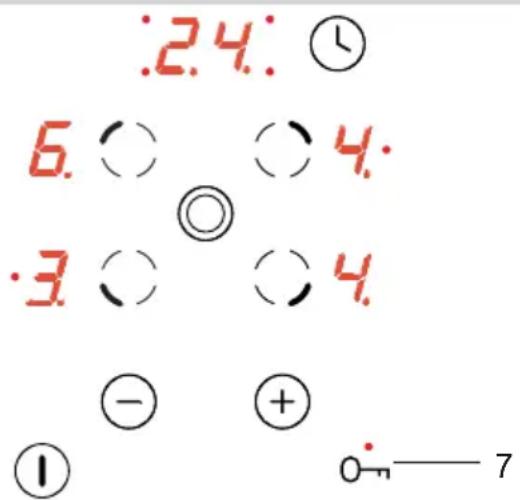

Blokādes funkcija gatavošanas laikā

Blokādes funkcija ieslēdzas ar atslēgas funkcijas palīdzību (7) un sargā ieslēgtās vārīšanas zonas pret nejaušu iestatījumu maiņu vai plīts virsmas izslēgšanu no bērnu vai mājdzīvnieku puses.

Kad plīts virsma tiek nobloķēta brīdī, kad visas vārīšanas zonas ir izslēgtas (vārīšanas zonu displejā parādās atzīme „0”) vai kad plīts virsma ir izslēgta, tad plīts virsma ir pasargāta no tās nevēlamas iedarbināšanas, bet tās izslēgšana ir iespējama tikai pēc atblokēšanas.

Pēc energoapgādes padeves pārtraukuma tīklā, blokāde tiek ieslēgta automātiski.

Plīts virsmas blokēšana

Lai noblokētu keramisko plīts virsmu, no- spiediet atslēgas sensoru (7) līdz brīdim kad ieslēgsies signāllampiņas diode (7).

Kad gaismas diode būs ieslēgta, atskanēs īss skaņas signāls.

Plīts virsmas atblokēšana

Lai atblokētu keramisko plīts virsmu, nospiediet atslēgas sensoru (7) līdz brīdim kad ieslēgsies signāllampiņas diode (7). Kad gaismas diode nodzisīs, atskanēs īss skaņas signāls.

Atlikušās sasilšanas rādītājs

Sildriŋku izslēgšanas brīdī parādās „H” simbols, kas signalizē „sildriŋki vēl ir karsti!”.

Šajā laikā nepieskarieties sildriņķiem, ṣemot vērā apdeguma draudus, un nenovietojiet uz tiem siltuma jūtīgus priekšmetus!

Kad simbols ir nozudis, drīkst pieskarties sildriņķiem, zinot, ka tie vēl nav atdzisusi līdz istabas temperatūrai.

Elektrības padeves traucēju-mu gadījumā, atlikušā siltuma daudzuma indikators „H“ vairs neparādīsies. Neskatoties uz to, vārīšanas zonas joprojām var būt karstas!

Svarīga informācija!

Ja plīts virsma pēc atkārtotas pieslēgšanas vai elektroenerģijas padeves atjaunošanas tās pārrāvuma gadījumā tiks iedarbināta, ieslēgsies īss „auto-tests”, pēc kura iedegsies atlikušā siltuma daudzuma rādītājs „H”. Uz atlikušā siltuma daudzuma rādītāja, aptuveni 45 līdz 60 minūtes, parādās burts „H”. Atlikušā siltuma daudzuma rādījums nav atkarīgs no temperatūras mērījumiem, bet gan sildīšanas lauku darbības laika. Pēc pārtraukuma elektroenerģijas padevē tiek pieņemta visaugstākā iespējama temperatūra un visgarākais dzesēšanas laiks, tieši tādēļ tas displejā uzrādās tik ilgi.

Turpmāku ierīces darbu tas nekā-dā veidā neietekmē.

Darba laika ierobežošana

Lai palielinātu darba uzticamību, indukcijas plīts ir aprīkota ar katra sildriņka darba laika ierobežošanas funkciju. Maksimālo darba laiku nosaka saskaņā ar pēdējo izvēlēto sildīšanas jaudas līmeni.

Ja sildīšanas jaudas līmenis ilgāku laiku netiek nomainīts (skat. tabulu), attiecīgie sildriņķi tiek automātiski izslēgti un tiek aktivizēts atlikušās sasilšanas rādītājs. Jebkurā laikā variet ieslēgt izvēlētos sildriņķus saskaņā ar lietošanas instrukciju.

Sildišanas jaudas līmenis	Maksimālais darba laiks stundās
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	1

Pulksteņa funkcija

Ja plīts virsma ir aprīkota ar vadības pulksteni, kas apzīmēts ar burtuT*, ar tā palīdzību iespējams iestatīt jebkuras vārīšanas zonas darba laiku.

Vispirms nepieciešams ieslēgt izvēlēto vārīšanas zonu (2), pēc tam ar pulksteņa sensoru (8) Diodes pulsēšanas laikā (10) nospiediet sensoru (+)(5) vai (-)(4), lai iestatītu vēlamo vārīšanas zonas sildīšanas laiku.

Pulkstenis ieslēgsies tikai tad, kad tas uzrādīs laiku (9), kas nav vienāds ar nulli.

Par iestatītā laika beigām signalizē atkārtots skaņas signāls. Attiecīgās vārīšanas zonas displejā (3) parādīsies atzīme "0", vārīšanas zona nesilda, bet pulksteņa displejā (9) uzrādās "00".

Pulksteņa vadītās vārīšanas zonas sildīšanas jaudas iestatījumus izdariet, pieskaroties sensoram (2), bet pēc tam sensoram (+)(5) vai (-)(4), lai iestatītu vārīšanas zonas jaudu.

Plīts pamata plāksnes izslēgšana

Plīts pamata plāksne ir ieslēgta, ja darbojas kaut vai viens no silriņkiem. Piespiežot galveno sensoru (1), tiek izslēgta plīts pamata plāksne (3) un mirgo burts “H” - atlikušās sasilšanas simbols.

Keramikas tīrīšanai ir piemērojami tādi paši noteikumi, kā stikla virsmu tīrīšanai.

Keramikas tīrīšanai ir piemērojami tādi paši noteikumi, kā stikla virsmu tīrīšanai. Nekādā gadījumā nedrīkst pielietot abrazīvus vai kīmiski agresīvus tīrīšanas līdzekļus, smilšpapīru vai asas drāniņas.

Tīrīšanai nedrīkst pielietot arī ar tvaiku tīrošas iekārtas.

Tīrīšana pēc katras lietošanas

• Nelielus, nepiedegušus netīrumus noslaukiet ar mitru drāniņu bez tīrīšanas līdzekļa. Trauku mazgāšanas līdzekļa pielietojums var radīt zilganus plankumus, kurus ne vienmēr izdodas notīrīt uzreiz, pat tad, ja tiek pielietots speciāls tīrīšanas līdzeklis.
• Stipri piedegušus netīrumus jānovāc ar asu skrāpi. Pēc tam noslaucīt sildvirsmu ar mitru drāniņu.

Plankumu tīrīšana

• Gaišus, pērļu krāsas plankumus (alumī-nija pēdas) uz atdzisušas virsmas jātīra ar speciālu tīrīšanas līdzekli. Kaļkakmens plankumus (palikušus pēc ūdens izliešanās) var notīrīt ar etiki vai speciālu tīrīšanas līdzekli.
• Cukura, ēdienu saturošu cukuru, plastmasas vai alumīnija plēves novākšanai no sakarsušas sildzonas nekādā gadījumā neizslēdziet sildzonu! Tos nekavējoties karstus jānoskrāpē no sildzonas. Pēc to novākšanas var sildzonu izslēgt un atdzisušu virsmu pabeig tīrīt ar speciālu tīrīšanas līdzekli.

Speciālos tīrīšanas līdzekļus var iegādāties universālveikalos, specializētos elektrotehnikas veikalos, sadzīves kīmijas preču veikalos un pārtikas veikalos. Asus skrāpjus var nopirkt veikalos meistariem amatieriem, būvmateriālu veikalos un krāsošanas piederumu veikalos.

Nekad nepielietojiet tīrīšanas līdzekļus uz karstas sidvirsmas. leteicams ľaut tī- rīšanas līdzeklim nedaudz nožūt un pēc tam noslaucīt to ar mitru drāniņu. Jeb- kādas tīrīšanas līdzekļa paliekas jānovāc no virsmas pirms tās uzkarsēšanas, pretējā gadījumā tīrīšanas līdzekļiem var būt kodīga iedarbība.

Nepareizas apiešanās ar keramisko sildvirsmu gadījumā ražotājs neuzņemas atbildību pēc garantijas!

Uzmanību!

Ja ieslēgta keramiskā virsma jebkādu iemeslu dēļ klūst nevadāma, to jāatslēdz no elektroenerģijas padeves izslēdzot slēdzi uz sadales dēļa vai drošinātāju un jāsazinās ar servisu.

Uzmanību!

Keramiskās virsmas saplaisāšanas vai lūzuma gadījumā sildvirsmu nekavējoties jāizslēdz un iekārtu jāatslēdz no elektriskā tīkla. Šim nolūkam jāizslēdz drošinātāju vai jāizvelk iekārtas kontaktdakšu. Pēc tam jāsazinās ar servisu.

Jebkurā avārijas gadījumā:

• jāizslēdz virsmas darbības sistēmas,
• jāatslēdz virsmu no elektroenerģijas padeves avota,
• jāizsauc servisa darbiniekus,

- dažus sīkus defektus lietotājs var novērst patstāvīgi, sekojot lejupesošajā tabulā sniegtajiem norādījumiem. Pirms servisa darbinieku izsaukšanas pārbaudiet tabulā aprakstītos problēmu atrisinājumus.

PROBLĖMA IEMESLS NOVĖRŠANA
1.Iekārta nedarbojas	- tīklam nav strāvas padeves	-pārbaudiet mājas tīkla drošinātāju, izdegušu nomainiet
2.Nevar veikt nostādnes	- vadības panelis nav ieslēgts	- ieslēdziet vadības paneli
	- nepietiekami ilgi pieturēts taustiņš (īsāk, nekā 1 sek.)	- pieturiet ilgāk taustiņu
	- vienlaicīga pieskaršanās vairākiem taustiņiem	- vienmēr pieskarieties tikai vienam sensora taustiņam (izņemot sildzonas izslēgšanu)
3.Nevar veikt nostādnes un atskan īss skaņas signāls	- ir ieslēgta blokāde bērnu drošībai - i	izslēdziet blokādi
4.Nevar veikt nostādnes un atskan garš skaņas signāls	- nepareiza apkalpe (aktivēti nepareizi vai nepietiekami ilgi pieturēti sensoru taustiņi)	- vēlreiz iedarbiniet virsmu
	- sensoru taustiņi ir aizklāti vai netīri	- atklājiet vai iztīriet sensoru taustiņus
5 Visa iekārta izslēdzas	- pēc iekārtas ieslēgšanas 10 sek. laikā netika veiktas nekādas nostādnes	- vēlreiz ieslēdziet vadības paneli un nekavējoties ievadiet nostādnes
	- sensoru taustiņi ir aizklāti vai netīri	- atklājiet vai iztīriet sensoru taustiņus
6.Viena sildzona izslēdzas	- darbības laika aprobežojums	- vēlreiz ieslēdziet sildzonu
	- sensoru taustiņi ir aizklāti vai netīri	- atklājiet vai iztīriet sensoru taustiņus
7.Netiek izgaismots atlikušā siltuma indikators, kaut gan sildzonas vēl ir karstas	- tīklā ir bijis īslaicīgs strāvas padeves pārtraukums vai iekārta tika atslēgta no elektriskā tīkla	- atlikušā siltuma indikators tiks izgaismots pēc tuvākās vadības paneļa ieslēgšanas un izslēgšanas
8.Keramiskā virsma ir saplaisājusi	Bīstami! Nekavējoties atslēdziet iekārtu no elektriskā tīkla (drošinātājs). Sazinieties ar tuvāko servisu.
9. Visiem sildišanas laukiem nedrīkst iestatīt lielāku sildišanas jaudas līmeni kā 6. Blakus cipa-riem mirgo punktiņi.	- ieslėgusies plīts virsmas termiskā aizsardzība.	Drīkst turpināt plīts virsmas lieto-šanu. Pēc plīts virsmas atdzesēšanas, punktiņi blakus cipariem beigs mirgot un iespējams izmantot sildišanas jaudas līmeņus no 7. līdz 9. Plīts virsmas atdzes-ēšanas laiks ir atkarīgs no virmas ekspluatācijas intensitātes.
10. Plīts virsma izslēdzas. Pulkste-ņa displejā mirgo burti „CC”	leslėgusies plīts virsmas termiskā aizsardzība, kas aizsargā virsmu pret bojājumiem.	Plīts virsmu drīkstēs izmantot tikai pēc virsmas atdzesēšanas. Tas klūs iespējams, kad nodzisīs burti „CC”.
11.Ja defekts joprojām nav salabots.	Atvienot keramisko plīts virsmu no elektrības padeves tīkla (drošinātājs!). Griezties tuvākajā servisa centrā. Svarīga informācija! Jūs esat atbildīgs par pareizu ierīces izmantošanu un tehnisko stāvokli māj-saimniecības vajadzībām. Sakarā ar nepareizu ierīces lietošanu, meistara vizīte, pat garantijas periodā, saistīsies ar papildus izmaksām. Par zaudējumiem, kas radušies instrukcijas neievērošanas gadījumā, ražotājs nenes nekādu atbildību.

Nominālais spriegums: 230/400V 3N\~50 Hz

Nominālā jauda:

BHC9*

• Sasildīšanas: 2 x ∅ 145 mm 1200 W
• Sasildīšanas: 1 x ∅ 180/120 mm 1700 W
• Sasildīšanas: 1 x ∅ 210/120 mm 2200 W

Izmēri: 592 x 522 x 50;

Svars: ca. 7,8 kg;

Atbilst Eiropas Ūnijas normu EN 60335-1; EN 60335-2-6 prasībām.
