LIETOŠANAS INSTRUKCIJA AF 275 Cylinda

Cylinda

FRYSSKÅP

Så här används AF 205 / AF 275 AF 345

ASEA SKANDIA

Innehåll:

Innan du använder skåpet första gången 2

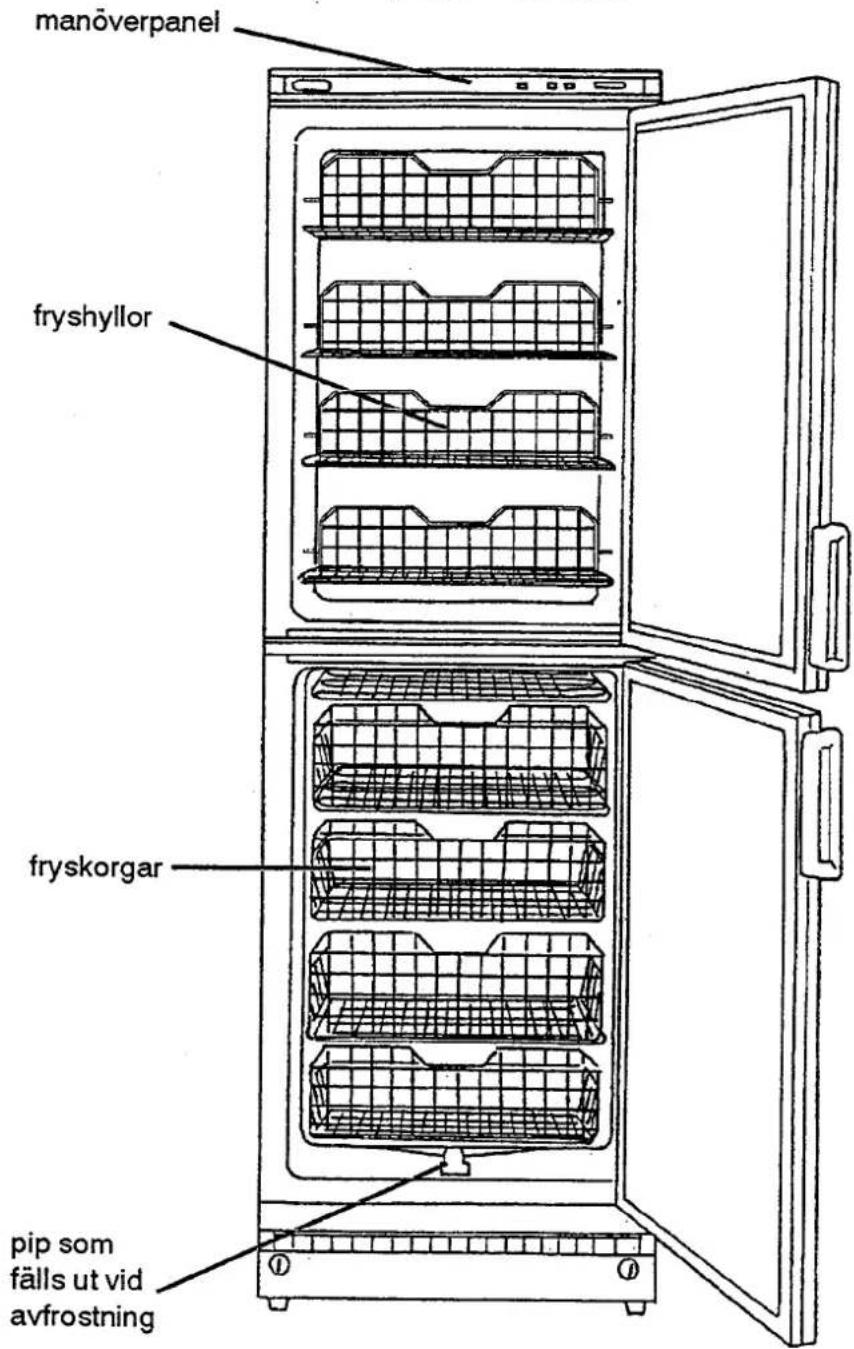

Beskrivning av frysskåp 3

Så fryser man in 6

Så frostar man av frysen.... 7

Cylindas frystips 8

Installation 12

Ändring av dörrhängning 14

Cylinda ljudguide 15

Om skåpet inte fungerar 16

Garanti och service 16

Innan du använder skåpet första gången - tänk på det här:

Skåpet måste stå plant

Det blir kallt inne i skåpet genom att ett kylämne, en gas, går runt i ett kretslopp. För att kretsgången ska resultera i bästa möjliga kyl/frysförmåga är det ett krav att skåpet står absolut plant. Hur man justerar skåpet vid eventuell lutning framgår av sid 13.

Tvätta av skåpet

Tvätta skåp och dörrar ut- och invändigt med en svag lösning av vatten och diskmedel och en mjuk trasa. Torka sedan torrt. Använd aldrig repande skurmedel eller stålull.

OBS! Uttaget måste vara skyddsjordat

Skåpet har sladd med jordad stickpropp för anslutning till 1-fas 230 V.

AF 275

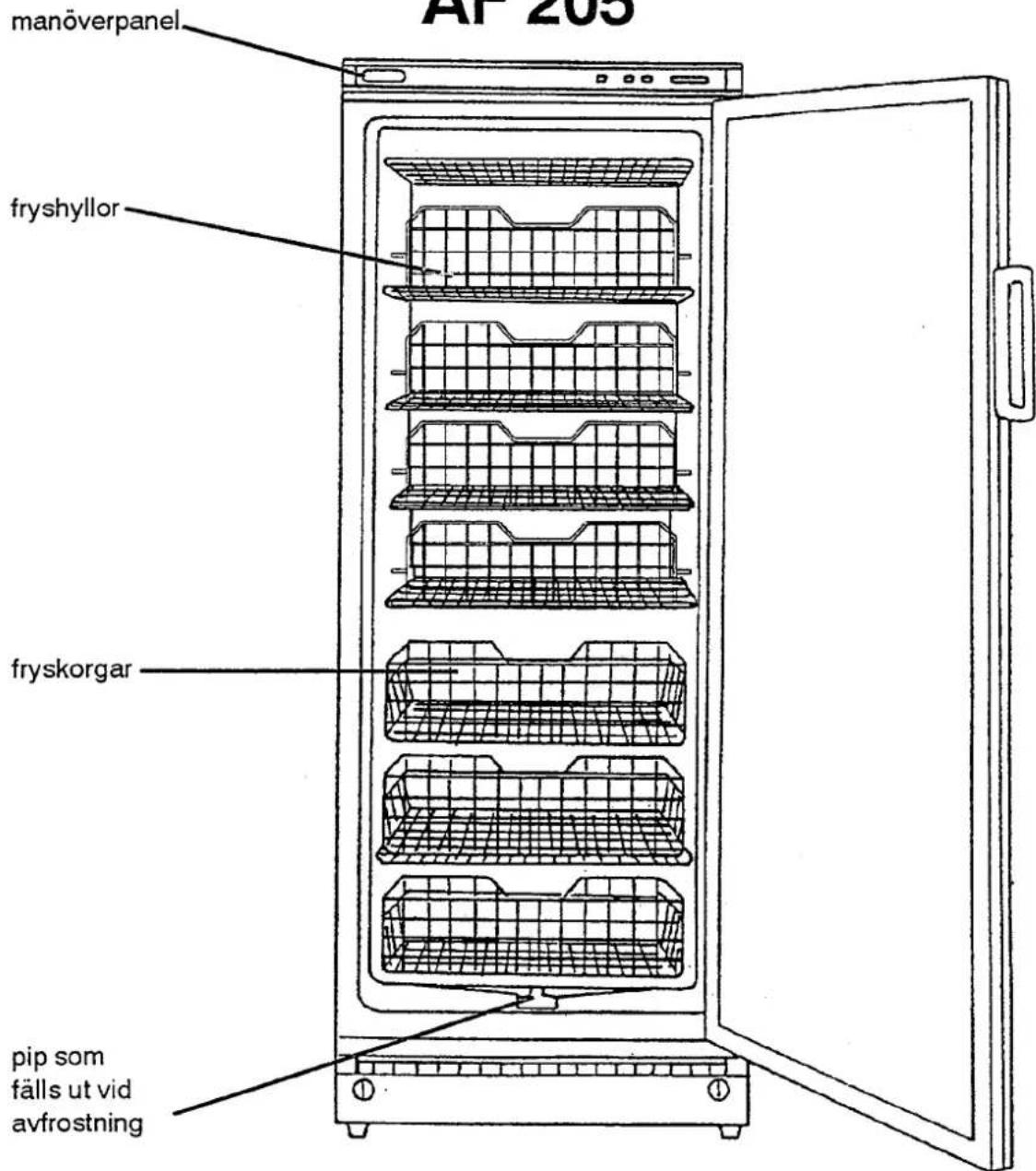

AF 205

AF 345

Så här fryser man in

Tänk på...

- att frysa in varan i rätt skick

Olika matvaror kräver olika behandling före infrysningen. Se lagringstabellen på sid 8-9. Emballera väl.

Pressa ur luften ur paketen så att varorna inte torkar ut på ytan.

- att inte frysa in för mycket i taget

Lägg inte ner allt på en gång! Om man ska frysa ner mycket, är det klokare att förvara varorna i kylskåpet och successivt paketera och lägga dem i frysen.

Lägger man i onödigt mycket på en gång höjs temperaturen i skåpet och varornas kvalitet kan påverkas.

- att inte lägga in varma varor

För att infrysningen ska ske så snabbt som möjligt bör de varor som ska frysas ha högst rumstemperatur. Ställer man in en varmare förpackning bidrar detta till is-bildning på väggar och för-packningar. Dessutom går det åt extra mycket energi för att nå optimal förvaringstemperatur.

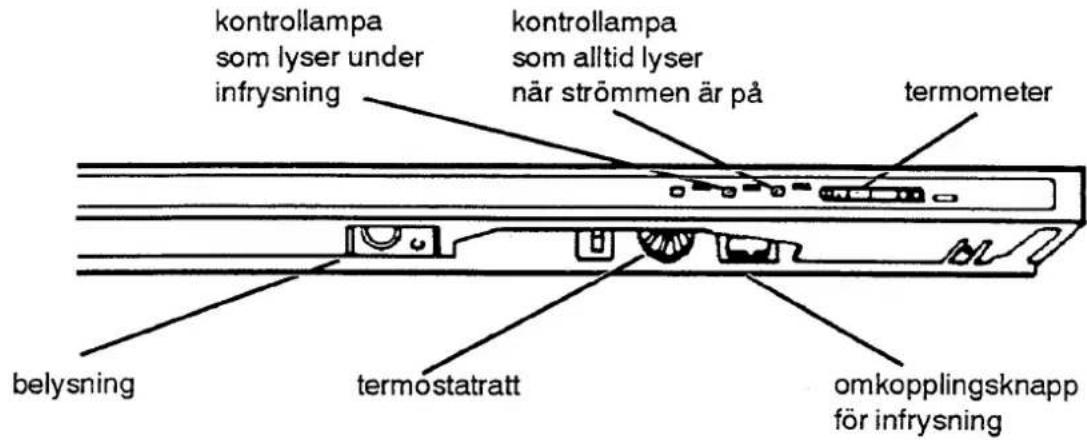

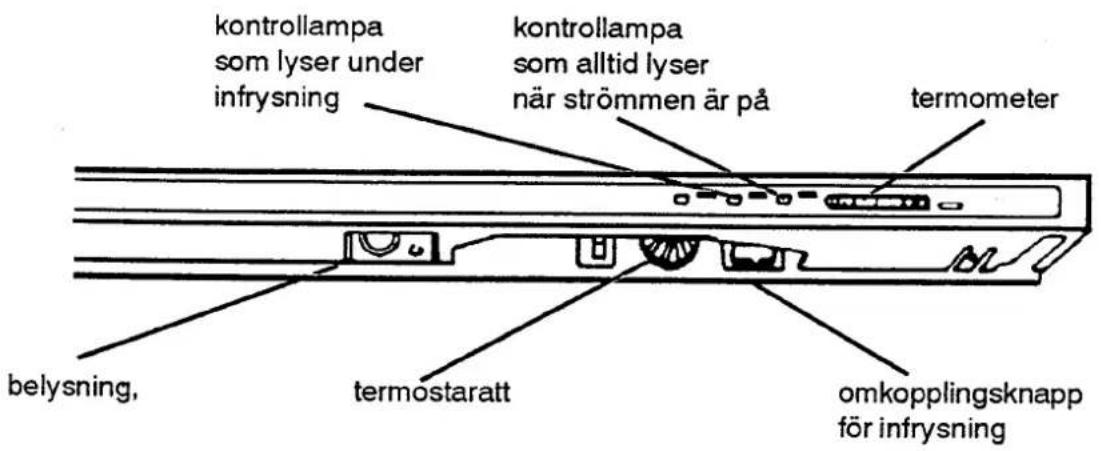

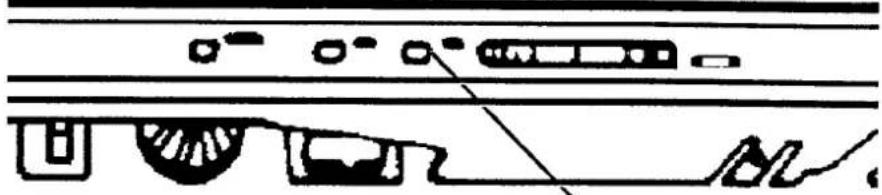

1 Håll rätt temperatur för förvaring

Ratten kan ställas in mellan 0 och 7 (max.) Läge 4 ger den normala förvaringstemperatur i -18 grader C som rekommenderas av Konsumentverket. (Tänk på att lägre temperatur drar mer energi.)

Temperaturen i frysen kan avläsas på frystermometern.

Pure electrical circuit lines without any symbols

Kontrollampan lyser så länge frysknappen är inkopplad.

2 Tryck in frysknappen - i förväg!

Snabb infrysning vid låg temperatur är viktigt för att matvarornas kvalitet ska bibehållas. Med frysknappen sänker man temperaturen under infrysningen till -25 grader.

Vill man frysa in mer än 3 kg ska frysknappen tryckas in ca 10 timmar i förväg, eller samtidigt som man lägger i varorna.

Frysknappen ska slås från efter infrysningen, som tar ett dygn.

Frysknappen behöver inte användas när man lägger redan frysta varor i frysen, och inte heller för enstaka småförpackningar.

Kontrollampan lyser så länge frysknapen är intryckt.

3 Lägg matvarorna på en fryshylla

Frys in varorna glest, så går infrysningen snabbast.

4 Slå ifrån frysknappen efter ett dygn

Efter infrysningen packas varorna tätt för att kylan ska bevaras bäst.

Så här mycket kan du frysa in i Cylinda

Modell	Total nytto-volym, frys	Per dygn
AF 205	173 l	17kg
AF 275	235 l	28 kg
AF 345	308 l	25kg

Så här frostar man av frysen

Varorna och fukten i luften orsakar så småningom frost- och isbildningar i skåpet. Ett tunt lager av frost eller is nedsätter inte frysens funktion, men ju mer beläggning, desto större blir energiförbrukningen. Lite lös frost kan man skrapa bort med en plast- eller träskrapa. (Använd aldrig kniv eller andra skarpa verktyg.)

När frost- och isbildningen är 4-5 mm, måste dock friesen avfrostas.

Gör så här:

1 Ställ termostaten i 0-läge.
OBS, det är normalt att det går trägt.
2 Fäll ut smältvattenpipen nertill på frysen och ställ ett kärl under.
3 Ta ut frysvarorna. Förvara dem i kylskåp eller inpackade i tidningar, så att de hålls så kalla som möjligt.
4 Ställ in en skål med varmt (ej kokande) vatten i frysen.
5 Diska lös inredning medan isen smälter.
När beläggningen lossnat, rengör frysen med vatten och lite diskmedel. Torka torrt med mjuk trasa.
6 Sätt i stickproppen igen och starta frysen, med frysknappen intryckt om det är många varor som ska tilbaka in i skåpet.
7 Lägg tilbaka varorna när temperaturen gått ner till-18 grader C, vilket man ser på frystermometern. (Det tar ca en timme).
8 Slå ifrån frysknappen.

Använd inte elapparater för att påskynda avfrostningen. Det är farligt!

Skötsel

När skåpet behöver rengöras, använd en svag lösning av vatten och diskmedel och en mjuk trasa. Ta också av kåpan på manöverpanelen och rengör gallret.

Obs! Stickproppen ska vara urdragen när man rengör skåpet.

Ventilationsgallret i sockeln är löstagbart, så att man lätt kan komma åt att dammsuga under.

Om skåpet står avstängt mer än två dygn bör dörrarna stå öppna för vädring, så att dålig lukt i skåpet undviks.

Ström- avbrott

Ett kortare strömavbrott gör ingen skada.

Varorna börjar inte tina förrän efter 1-2 dygn, om man håller dörrarna stängda. Om strömavbrottet ser ut att vara längre, bör varorna flyttas över till en annan frys.

Skulle varorna ha "töat" en smula på förpackningens utsidor men är hårda inuti kan de frysas igen.

Upptinade varor ska däremot inte frysas om.

Cylindas frystips

Det här är de lagringstider som Djupfrysningsbyrån rekommenderar för olika matvaror. Det är inte farligt med mat som ligger längre i frysen, men smaken blir sämre.

Tänk på att när maten åter tinats upp, måste den behandlas lika varsamt som om den vore färsk.

Kött går utmärkt att frysa, och det kan frysas in många olika former. Frys inte in kött i för stora bitar.

Praktiskt är att skiva och stycka helt kött i sådana bitar som man behöver vid själva tillagningen. Kött från egen slakt eller jakt måste möras före infrysning. (Det kött vi köper är alltid mörat.) Undvik att frysa in rimmat kött och charkvaror!

Kött och fågel

Biff	Rå, hel		6-8 mån
Enkelbiff	Rå		10-12 mån
Entrecote	Rå		10-12 mån
Filé	Rå, hel eller i bitar	Nöt	6 mån
		Gris	10-12 mån
Gås	Rå, hel, urtagen		6 mån
Hare	Rå, flådd, urtagen
	hel eller i bitar		12 mån
Höns	Urtaget		6 mån
Kalkon	Urtagen		6 mån
Kalvbog	Rå, hel eller i bitar		12 mån
Kanin	Rå, flådd och urtagen		12 mån
Kotlettrad	Rå, i bitar
		Gris	3 mån
		Kalv	10-12 mån
		Ren	12 mån
		Rådjur	12 mån
Kyckling	Urtagen		6 mån
Lammkött			6-12 mån
Lever	Rå, stuvad		6-8 mån
Njure	Rå		4 mån
Nötkött			6-12 mån
Revbensspäll			12 mån
Rostbiff	Rå, stekt		10-12 mån
Ren			12 mån
Rådjur			12 mån
Älg			1 år

Uppgifterna kommer

från Djupfrysningsbyrån

och Allt om Mat.

Fisk kan frysas in olika sätt.

Längsta hållbarheten får fisken om den fryses in färsk och hel men urtagen.

Fisk och skaldjur

Aborre	Urtagen, rå, hel eller i filéer	8 mån
Braxen	Urtagen, rå, hel eller i filéer	8 mån
Fiskpinnar		4-6 mån
Forell	Urtagen, rå, hel eller i filéer	4-6 mån
	Rökt	1 mån
Gädda	Rå, urtagen hel eller i bitar	8 mån
Gös	Rå, urtagen, hel eller i skivor	8 mån
Hummer	Kokas i spad	3 mån
Krabba	Kokas och fryses utan spad	6 mån
Kräftor	Kokas i spad	12 mån
Lax	Rå, urtagen, i bitar	3 mån
	Rökt	2 mån
Lutfisk		12 mån
Piggvar	Rå, urtagen, i bitar	6 mån
Räkor	Kokas i spad, fryses medeller utan spad	6 mån
Sill	Urtagen, rå	3 mån
Spätta	Rå, urtagen, hel, eller i bitar	6 mån
Strömning	Urtagen och ev. urbenad	3 mån
Torsk	Urtagen, rå, hel eller i bitar	8-12 mån
Ål	Rå	3 mån
	Rökt	1 mån
Öring	Urtagen, rå, hel eller i bitar	3 mån

Det är både praktiskt och ekonomiskt att frysa in färdiglagad mat från seriematlagning och långkok.

Tänk på att lagringstiden blir kortare ju mer fett maten innehåller. Charkvaror bör inte frysas.

Färdiglagat

Buljong	6 mån
Fisk, kokt eller i block	10-12 mån
Fiskpinnar	4-6 mån
Fiskrätter, gratänger, soppor	4-6 mån
Grönsaksrätter	6 mån
Hamburgare	3-4 mån
Janssons frestelse	3 mån
Kötträtter med helt kött	4-6 mån
Kötträtter med malet kött	3-4 mån
Pizza	3-6 mån
Pommes frites	6 mån

Frukt och bär är idealiska varor att frysa

De ska alltid frysas in torr-sockrade eller i sockerlag.

Frukt och bär

Apelsin	Pressad	12 mån
Aprikos	Skållas, skalas, urkärnas	12 mån
Björnbår		12 mån
Blåbär		12 mån
Hallon		10-12 mån
Hjortron		12 mån
Jordgubbar		10-12 mån
Krusbär	Kokas i sockerlag	12 mån
Körsbär	Urkärnas	12 mån
Lingon		12 mån
Persikor	Skållas, urkärnas, i sockerlag	12 mån
Plommon	Skållas, skalas, halveras, urkärnas, i sockerlag	12 mån
Päron	Kokas i sockerlag	12 mån
Rabarber		12 mån
Slånbär		12 mån
Smultron	Sockrade	6 mån
Vinbär	Repade eller i klasar	12 mån
Äpple	Skalas, urkärnas, halveras och förvälls i sockerlag	12 mån

Bröd passar utmärkt att frysa in gärna skivat.

Tänk på att lagringstiden blir kortare ju mer fett det är i brödet.

Bröd

Matbröd		6 mån
Ostkaka		6 mån
Paj	Gräddad eller ogräddad	3 mån
Pepparkaksdeg		6 mån
Rulltårta		6 mån
Smördegsplattor		6 mån
Småkakor		3 mån
Sockerkaka		3 mån
Tårta		3 mån
Vetebröd	Färdiggräddat	3-6 mån
Wienerbröd	Färdiggraddade	3 mån

De allra flesta grönsaker kan frysas in, liksom all slags svamp.

Vissa grönsaker förlorar fräschhet om de fryses. Mjölkprodukter kan bli vattniga och flockiga. Det går inte att frysa in rätter med gelantin. Charkvaror bör inte frysas.

Grönsaker, svamp

Aubergine	Förvälls	12 mån
Blomkål	Delas, förvälls	10-12 mån
Broccoli	Förvälls	10-12 mån
Brysselkål	Förvälls	12 mån
Bönor	Förvälls	12 mån
Dill	Hackas (undantaghela dillkronor)	10-12 mån
Gräslök	Hackas	10-12 mån
Grönkål	Förvälls	12 mån
Haricot Verts	Förvälls	12 mån
Juice		12 mån
Kålrot	Förvälls i bitar	12 mån
Lök	Hackas, förvälls	12 mån
Majskolvar	Förvälls	12 mån
Mangold	Förvälls	12 mån
Morötter	Förvälls	12 mån
Nässlor	Förvälls, hackas	12 mån
Paprika	Förvälls	12 mån
Pepparrot	Förpackas rå i alu-folie	12 mån
Persilja	Hackas	12 mån
Purjolök	Stora bitar, förvällssmåstrimlad fryses rå	12 mån
Rabarber	Råa, osockradeeller lätt sockrade	12 mån
Rödbetor	Späda, kokasskalas	12 mån
Selleri	Förvälls	12 mån
Spenat	Förvälls	12 mån
Squash	Förvälls	12 mån
Ärter	Förvälls	12 mån
Svamp	Förvälls	10-12 mån
	Smörfräst	6 mån

Varor som ej bör/behöver frysas

Aladåb	Ost som är grynpipig
Avocado	(Fet ost går däremot bra)
Banan	Pepparkakor
Gelé	Rådisor
Gurka	Sallad (färsk)
Marmelad	Skorpor
Mjölkprodukter	Surkål
Omelett	Tomat
	Ägg

Installation

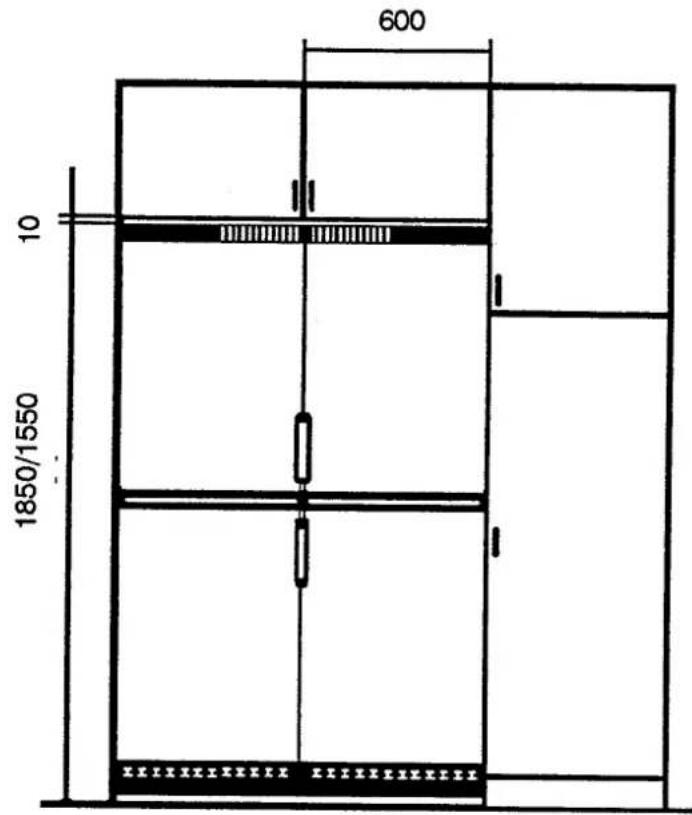

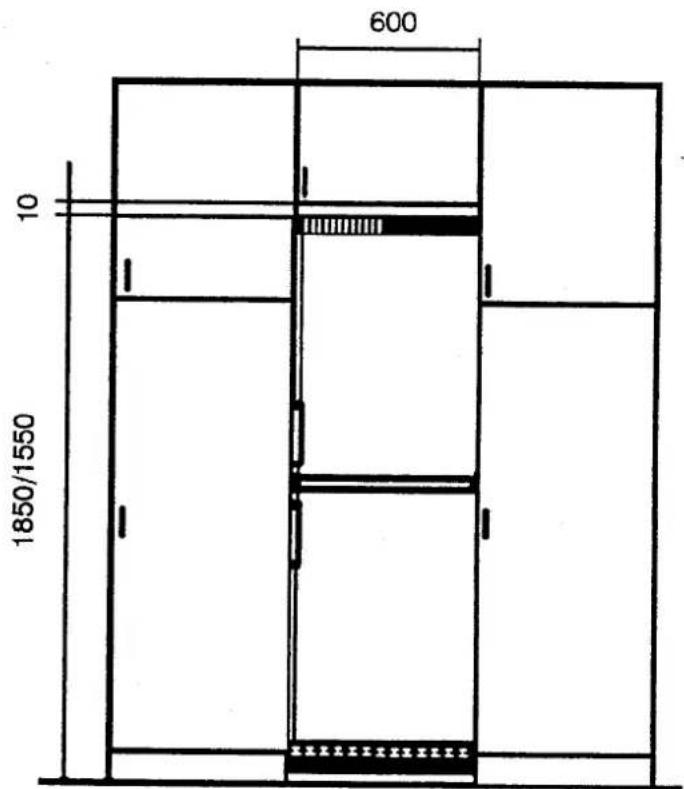

Mått

Skåpet kan användas fristående eller byggas in. Mätten för inbyggnad framgår av skisserna. Vägguttaget med jorddon placeras lämpligen ovanför skåpet. Beakta eventuella lokala föreskrifter som finns för installation av skåpet.

Placering

Ställ skåpet på ett torrt underlag på sådant sätt att det inte utsätts för direkt solljus eller annan värmekälla.

Skåpet ska stå stadigt och plant vilket är lätt att justera in med de fyra justerbara fötterna.

Det bör inte luta mot vägg på gångjärnssidan.

Om skåpet ställs på ett mjukt underlag, kontrollera uppställningen efter någon tid, då det finns risk för sättningar i mjukt underlag.

Skåpet måste stå rakt

Kontrollera med ett vattenpass att skåpet står rakt.

Line drawing of a hand inserting a door into a cabinet (no text or symbols)

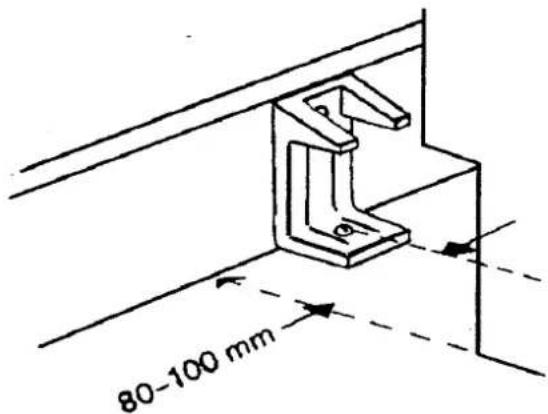

Montering av tippskyddet

Tippskyddet monteras på väggen bakom skåpet, 80-100 mm från skåpets vänstra sida.

Om skåpet lutar åt något håll:

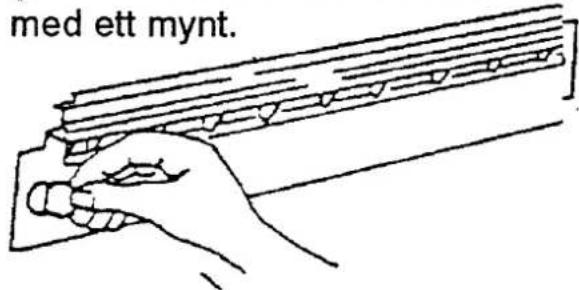

Gallret under dörren avlägnas genom att lossa de två skruvarna med ett mynt.

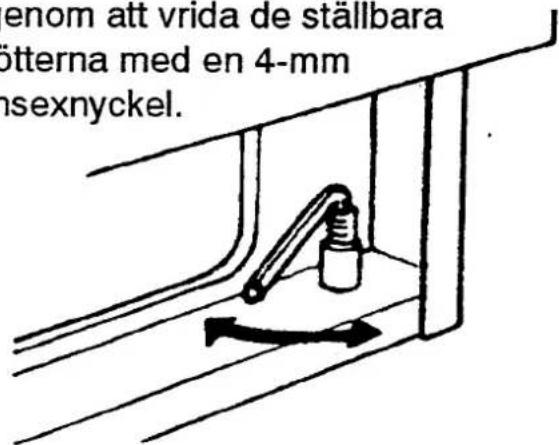

Justera skåpets lutning

genom att vrida de ställbara fötterna med en 4-mm insexnyckel.

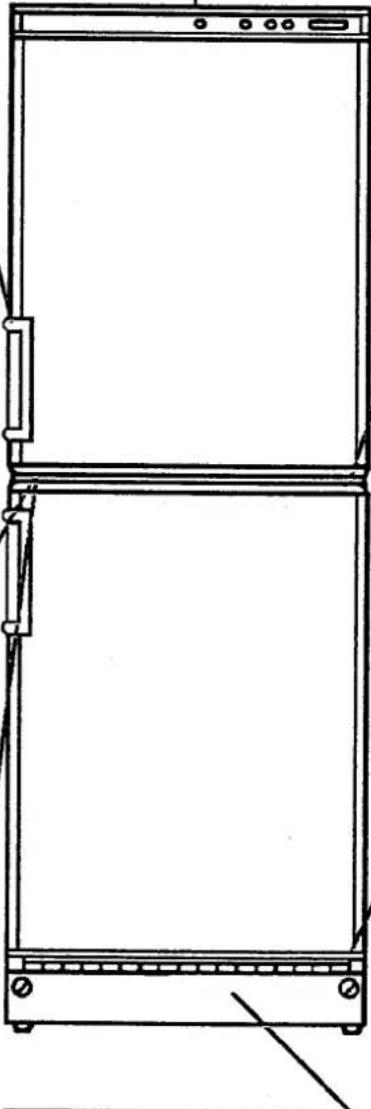

Ändring av dörrhängning

Dörrarna kan ändras från höger- till vänsterhängda eller tvärtom på följande sätt:

1 Täckkåpan för manöver-panelen avläggsnas genom att först lossa skruvarna under täckkåpan.

Simple line drawing of a mechanical component with a screwdriver inserted (no text or symbols)

Simple line drawing of a mechanical component with arrows indicating direction (no text or symbols)

2 Montera av översta gångjärnet. Detta används senare som nedre gångjärn på motsatta sidan.

Technical line drawing of a mechanical clamp or bracket assembly (no text or symbols)

7 Handtaget flyttas.

8 Montera tillbaka dörrarna och justera avståndet mellan mittstycket och över-dörren till 4 mm eller så att bussningen på tappen i mittstycket och överdörren sitter fritt.

9 Justering av dörrarna sker med hjälp av exenterskivan i resp. gångjärn. Efterdra alla skruvar. Dra åt kontramuttern för tappen i nedre gångjärnet.

Mechanical assembly diagram showing a spring-loaded tool interacting with three bolts (no text or labels)

Line drawing of a double door with handle and mounting feet (no text or symbols)

6 Flytta över täckbiten i nedre ventilationsgallret till den andra sidan.

3 Montera av övre dörren och tappen i mittstycket med dess bussning. Lyft av nedre dörren.

Technical line drawing of a structural joint or bracket with an arrow indicating upward motion (no text or symbols present)

4 Pressa upp blindproppen mittstycket och montera denna på andra sidan.

Simple line drawing of a mechanical bracket with a pin and base (no text or symbols)

5 Montera av nedre gångjärnet. Flytta över brickan i framkanten, låsbrickan och kontramuttern till det nya nedre gångjärnet.

Technical line drawing of a mechanical assembly with no visible text or symbols

Technical line drawing of a mechanical joint or bracket with no visible text or symbols

Cylinda ljudguide

Detta skåp har ett freonfritt köldmedium. De nya gaserna som ersatt freonet är positiva för miljön men har tyvärr den egenskapen att de har en högre förmåga att leda ljud. Jämfört med Ditt gamla skåp kan ljudnivån därför uppfattas som högre. Detta är helt normalt.

Checklista

a) Kontrollera att skåpet står plant, samt att hyllor och korgar är korrekt insatta
b) Försök undvik att placera skåpet för tätt intill annat föremål, t ex diskbänk.
c) Har skåpet rörslingor på baksidan, kontrollera att de inte ligger emot varandra (frilägg rören från varandra).
d) Placera skåpet svalt - inte i direkt solljus.
e) Använd skåpet eleffektivt. Onödigt öppnande av dörrarna ger extra arbete för kompressorn som ska hålla temperaturen. Ljud uppstår alltid när kompressorn arbetar.

Normala ljudkällor

1. Ett klickande ljud kan höras när termostaten slår till och från.
2. Susande eller svagt bubblande ljud kan höras från kylsystemet när köldmediet pumpas runt i skåpet.
3. Droppande ljud beror på smältvatten som via en slang rinner ned i skålen. (Gäller kyl/sval)
4. Surrande eller pulserande ljud kan höras från kompressorns motor och pump.

Säkerhet - viktigt!

Ett kasserat skåp kan vara farligt för barn vid lek. Ta bort dörrarna eller placera skåpet så att barn inte kan komma åt det.

Om skåpet inte fungerar

Om man är osäker på om skåpet fungerar eller inte, kan man testa det på följande sätt:

Stäng av skåpet i 15 minuter.

Slå sedan på det igen. Om det 5 min därefter märks en lätt frostbeläggning på frysens hyllor så fungerar skåpet. Innan service beställs, kontrollera först följande:

1 Står skåpet rakt?
2 Är stickproppen isatt?
3 Har en säkring ("propp") gått?
4 Är det elavbrott?
5 Är temperaturvredet riktigt inställt?

Oavsett av vilken orsak skåpet inte fungerar, undvik att öppna dörrarna så att kylan släpps ut.

Garanti och service

Garanti

Enligt konsumentköp EHL 91.

Service

För service, kontakta

ABB ASEA SKANDIA AB

Se "Tryggt att veta".
