LIETOŠANAS INSTRUKCIJA ENA 34351 S ELECTROLUX

lietošanas pam ācība

ENA 38351 S

ENA 34351 S

Pateicamies par pirmās klases Electrolux produkta iegādi un ceram, ka tas nākotnē sniegs Jums daudz patikamu brīžu. Electrolux tiecas piedāvāt plašu kvalitatīvu produktu klāstu, kas padarīs Jūsu dzīvi daudz komfortablāku. Dažus paraugus Jūs atradīsiet uz rokasgrāmatas vāciņa. Lūdzu,veltiet dažas minūtes laika šīs rokasgrāmatas lasišanai, lai varētu izbaudīti visas Jūsu jaunās mašīnas priekšrocības. Mēs apsolām, ka tā padarīs Jūsu dzīvi daudz vieglāku. Veiksmi!

Pirms iekārtas uzstādīšanas un lietošanas uzsākšanas, lūdzu, uzmanīgi izlasiet šo lietošanas pamācību. Lietošanas pamācībā ir sniegti norādījumi Jūsu drošībai, padomi iekārtas lietošana i un informācija par tās funkcijām. Izmantojot iekārtu saskaņā ar šo lietošanas pamācību, tā darbosies nevainojami un Jūs būsiet apmierināti ar tās darbību.

Sekojošos simbolus Jūs atradīsiet instrukcijā un tie palīdzēs Jums vieglāk atrast vajadzīgo informāciju, kā arī lietot instrukciju.

Drošības norādījumi

Šī informācija ir sniegta Jūsu drošībai un nevainojamai iekārtas darbībai.

leteikumi un padomi

Dabas aizsardzības informācija

leteikumi

Ar šo simbolu apzīmēti ieteikumi pārtikas produktu uzglabāšanai.

Simbols uz produkta vai tā iepakojuma norāda, ka šo produktu nedrīkst izmest saimniecības atkritumos. Tas jānodod attiecīgos elektrisko un elektronisko iekārtu savākšanas punktos pārstrādāšanai. Nodrošinot pareizu atbrīvošanos no šī produkta, jūs palīdzēsiet izvairīties no potenciālām negatīvām sekām apkārtējai videi un cilvēka veselībai, kuras iespējams izraisīt, nepareizi izmetot atkritumos šo produktu. Lai iegūtu detalizētāku informāciju par atbrīvošanos no šī produkta, lūdzu sazinieties ar jūsu pilsētas domi, saimniecības atkritumu savākšanas dienestu vai veikalu, kurā jūs iegādājāties šo produktu.

Saturs

Jūsu drošībai. 6

Vispārīgi noteikumi. 6

Bērnu drošībai. 7

Drošības norādījumi uzstādīšanai. 7

Drošības norādījumi par izobutānu. 7

Norādījumi lietotājiem. 8

Vispārēji norādījumi. 8

Lietošana 8

Kontroles panelis 8

Rādījums 8

Pirmā ieslēgšana. 9

Izslēgšana (vispārīgā versija). 9

Funkciju izvēlne 9

Izvēlēties / Izslēgt / ieslēgt katru nodalījumu ......9

Temperatūras izvēle 9

Apkārtējā gaisa temperatūras funkcija 10

Bērnu drošības slēdža funkcija ....10

Ledusskapja nodalijuma izmantošana....10

Temperatūras regulēšana 10

Brīvdienu funkcija „H” 11

lepirkšanās funkcija 11

Ekonomiskā (Eco) režīma funkcija 11

Funkcija ātrai dzērienu atdzesēšanai ......11

Ledusskapja lietošana 12

Novietne 12

Padomi produktu uzglabāšanai 12

Gaisa pārstrāde 12

Produktu uzglabāšanas laiks un temperatūra. 13

Saldētavas nodalījuma izmantošana 13

Bridinājuma signāls par temperatūra paaugstināšanos 13

Svaigas pārtikas sasaldēšana 14

Uzglabāšana saldētāvā 14

Saldēšanas grozu izņemšana no saldētavas 14

Kā gatavot ledus kubicinus....15

Noderīga informācija un'ieteikumi. 15

Noderīgi padomi. 16

Lai ieekonomētu electroenerģiju 16

lerīce un apkārtējā vide. 17

Apkope. 17

Atkausēšana 17

Regulāra tīrīšana. 18

Ja iekārta netiek izmantota 18

lespējamie traucējumi. 18

Spuldzites nomaina 18

Ja kaut kas nedarbojas 19

Instrukcijas uzstādītājam 21

Tehniskie dati....21

lekārtas uzstādīšana 21

Transportēšana, izpakošana. 21

Tirisana 21

Novietojums 22

Stikla plauktu blokētāja izņemšana no izstrādājuma ......23

Durvju atvēršanas virziena maina 23

Elektropieslēgums. 25

Uzglabāšanas laika tabula (1) 26

Uzglabāšanas laika tabula (2) 27

Garantija un serviss. 27

Jūsu drošībai

Vispārīgi noteikumi

• Uzglabājiet lietošanas instrukciju kopā ar iekārtu turpmākajām uzziņām. Gadījumā, ja iekārta tiek pārdota vai pārvietota, vienmēr pārliecinieties, vai lietošanas pamācība ir saglabājusies, lai tās jaunais īpašnieks var iepazīties ar iekārtas funkcijām un attiecīgajiem brīdinājumiem.
• Šī ierīce ir paredzēta tikai produktu uzglabāšanai mājsaimniecībā saskaṇā ar šo lietošanas pamācību.
• Gadījumā, ja ierīce ir bojāta vai tai ir jāmaina elektroenerģijas padeves kabelis, griezieties vietējā servisa centrā pēc kvalificēta meistara palīdzības. Nemēģiniet ierīci remontēt paši. Remontdarbi, kurus veikuši nekompetenti speciālisti, var izraisīt nopietnus bojājumus. Vienmēr pieprasiet tikai oriģinālās rezerves daļas.
• Iekārta ir atvienota no elektroenerģijas padeves avota tikai tad, kad no kontaktligzdas ir atvienots tās barošanas kabelis. Pirms iekārtas tehniskās apkopes vai tīrīšanas uzsākšanas, vienmēr atvienojiet to no elektroenerģijas padeves avota (nekādā gadījumā nevelciet aiz vada, pieturiet kabeļa kontaktdakšu). Ja ierīce ir novietota tā, ka kontaktligzdu ir grūti aizsniegt, izslēdziet attiecīgo drošinātāju.
• Elektroenerğijas padeves kabeli nedrikst pagarināt.
• Pārbaudiet, vai elektriskā vada kontaktdakša ledusskapja / saldētavas aizmugurē nav bojāta vai saspiesta.
• Bojāta kontaktdakša var pārkarst un izraisit ugunsgrēku.
• Nenovietojiet uz ledusskapja/saldētavas korpusa vai

elektriskā vada nekādus smagus priekšmetus.

- Pastāv kēdes isslēguma un ugunsgrēka risks.

- Atvienojot ierici no strāvas avota, nevelciet to aiz vada, ipaši tad, ja ledusskapis/saldētava tiek izvirziti ārā no nišas.

• Vada bojājumi var izraisit isslēgumu kēdē, ugunsgrēku un/vai strāvas triecienu.
• Gadijumā, ja elektriskais vads ir bojāts, tā nomainu drikst veikt tikai autorizētā servisa darbinieki vai cits kvalificēts personāls.

- Gadijumā, ja kontaktdakšas ligzda ir bojāta, nekādā gadijumā neizmantojiet to.

- Pastāv elektriskā trieciena vai ugunsgrēka risks.

• Nelietojiet ierīce, ja tās iekšējais apgaismojums nav aizklāts ar speciālo vāciņu.
• lekārtas tīrīšanas un atkausēšana laikā, kā arī izņemot sasaldētus produktus vai ledu no saldētavas, nekādā gadījumā neizmantojiet asus priekšmetus, jo tādejādi Jūs varat sabojāt ierīces izolāciju.
• Sekojiet, lai uz ierīces vadības paneļa un uz ledusskapja iekšējā apgaismojuma nenokļūtu ūdens vai kāds cits škidrums.
• Lietojot uzturā sasaldētu saldējumu vai ledu tūlīt pēc izņemšanas no saldētavas, atcerieties, ka Jūs varat gūt nopietnus apsaldējumus.
• Nav ieteicams otrreiz sasaldēt atkausētus produktus, pēc iespējas ātrāk izlietojiet tos uzturā.
• Stingri ievērojiet gatavu saldētu produktu izgatavotāja sniegtos uzglabāšanas un sasaldēšanas ieteikumus.
• Neizmantojiet nekāda veida mehāniskus vai kīmiskus

palīglīdzekļus, lai paātrinātu iekārtas atkausēšanu, izņemot tos, kādi minēti šinī lietošanas pamācībā.

• Nenovietojiet uz ierīces palstikāta dalām sakarsētus priekšmetus.
• Neuzglabājiet iekārtā uguns nedrošas gāzes un škīdumus. Tās var eksplodēt un sabojāt ierīci.
• Neievietojiet gāzētus dzērienus, pudeles un burkas ar šķidrumu vai augļiem ierīces saldētavas nodalījumā.
• Regulāri sekojiet un uzturiet tīru atveri izkusušajam ūdenim, kas pastāvīgi veidojas un uzkrājas tilpnē. Par to Jūs brīdina arī uzlīme tilpnē. Ja šī atvere ir aizsērējusi, kūstošais ūdens uzkrājas tilpnē un var sabojāt ierīci.

Bērnu drošībai

• Neļaujiet bērniem rotaļāties ar iepakojuma materiālu. Pastāv nosmakšanas briesmas.
• Šī iekārta ir domāta pieaugušo lietošanai. Neļaujiet bērniem rotaļāties ar ierīci vai tās vadības paneli.
• Konsultējieties ar vietējo pašvaldību Jūsu dzīvesvietā, lai nodotu ierīci atkritumos atbilstoši noteiktajiem priekšrakstiem. Šis modelis ir aprīkots ar magnētiskajām durvju slēdzenēm. Ierīces nomaiņas gadījumā, pirms tā izmešanas atkritumos, noņemiet ledusskapja durtiņas, lai bērni rotaļājoties tajā nejauši neieslēgtos, un nogrieziet barošanas kabeli.
• Šī iekārta nav paredzēta, tādu personu lietošanai (ieskaitot bērnus), kam ir samazinātas fiziskās, jūtības vai prāta spējas, nav pietiekamu zināšanu, izņēmums ir gadījumi, ja tie tiek uzraudzīti vai viņus instruē persona, kas uzņemas atbildību par drošību.

Bērni jāuzrauga lai būt droši, ka tie nerotalājas ar iekārtu.

Drošības norādījumi uzstādīšanai

• Esiet uzmanīgi, novietojot iekārtu pie sienas, nesaskarieties ar tās uzkarstošajām daļām (kompresoru, kondensatoru), jo tādejādi Jūs varat apdedzināties.
• Pārvietojot ierīci vienmēr pārliecinieties, ka tās elektroenerģijas padeves kabelis ir atvienots no kontaktligzdas.
• Pēc ierīces novietošanas pārbaudiet, vai neesat to nejauši novietojuši uz strāvas padeves kabela.
• lekārta jānovieto tā, lai tai tiktu nodrošināta pietiekama gaisa cirkulācija. levērojiet attiecīgos norādījumus, kas sniegti šajā lietošanas pamācībā! Pretējā gadījumā ierīce var pārkarst.

Drošības norādījumi par izobutānu

• lerīces saldēšanas sistēma satur izobutānu (R600a), kas lielā koncentrācijā ir viegli uzliesmojoša un eksplozīva viela.
• Sekojiet, lai iekārtas korpusā esošie ventilācijas atvērumi, kā arī ventilācijas ejas pēc ierīces iebūvēšanas mēbelēs, būtu tīras un nenosprostotas.
• Nekādā gadījumā neizmantojiet nekādas mehāniskas ierīces vai citus līdzekļus, lai paātrinātu ierīces atkausēšanu, izņemot gadījumus, kad to iesaka izgatavotājs.
• Esiet uzmanīgi, nesabojājiet ierīces saldēšanas sistēmu.
• Nelietojiet nekādas elektriskās ierīces produktu uzglabāšanas nodalījumos, izņemot tos, kādus ir ieteicis izgatavotājs.

Izgatavotājs neuzņemas nekādu atbildību par bojājumiem un sekām, kas radušās šīs lietošanas pamācības noteikumu neievērošanas gadījumā.

Norādījumi lietotājiem

Vispārēji norādījumi

Oficiālais iekārtas apraksts ir šāds: "daļēji bez sarmas, ledusskapja/saldētavas kombinācija ar vienu motora kompresoru un saldētavu lejasdaļā." Bez parastajām funkcijām, iekārtai ir saldētājs, kas ir pilnīgi atdalīts no otra komponenta. Attiecīgi, iekārta ir piemērota aukstai un saldētai ēdiena uzglabāšanai, mājas saldēšanai tādam izstrādājumu daudzumam, kāds ir norādīts lietošanas instrukcijā un ledus pagatavošanai.

lekārta spēj apmierināt standarta prasības dažādu klašu temperatūras ierobežojumiem.

Klimatiskās klases atslēgzīmes ir norādītas uz datu paneļa.

Lietošana

Kontroles panelis

A iekārtas ieslēgšanas / izslēgšanas (ON/OFF) taustiņš
B - Temperatūras regulēšanas taustiņš
C - Temperatūras un funkciju indikators
D Funkciju taustiņš
E - Apstiprināšanas taustiņš

RĀDĪJUMS

□ Ja izgaismot, norādītais nodalījums ir ieslēgts;
Ja izgaismota temperatūra, tā ir atbilstoša nodalījumam Ja tas mirgo, darbības atbilstnoteiktam nodalījumam
⚠ Brīdinājuma signāls par paaugstinātu temperatūru un Akustisks signāls par atvērtām durvīm (ja paredzēts)
Ja izgaismota tiek norādīta apkārtējā gaisa temperatūra;
+ Pozitīvās vai negatīvās temperatūras indikators
8.8 Temperaturas indikators
Ja izgaismots, bērnu drošības slēdža funkcija ieslēgta
mJa izgaismots, laika slēdža funkcija ieslēgta
Ja izgaismots, iepirkšanās funkcija ieslēgta
Ja izgaismots, saldēšanas (Drinks Chill) režīms ieslēgts
SUPER Ja izgaismots, ātrās sasaldēšanas funkcija ieslēgta
Ja izgaismots, ekonomiskā (ECO) režīma funkcijas ieslēgta

Pirmā ieslēgšana

Pēc kontaktdakšas iespraušanas kontaktligzdā un ekrāns nav izgaismots, piespiediet taustiņu (A) un iekārta ieslēgsies. Tiklīdz iekārta ieslēdzas, tā ir signalizācijas režīmā, temperatūras rādījums mirgo un Jūs dzirdēsiet skaņas signālu.

Piespiediet taustiņu (E) un skaņas signāls izslēgsies (skatiet arī nodaļu „Skaņas signāls par paaugstinātu temperatūru), ikona turpinās mirgot

un parādīsies indikators, tiklīdz tiks sasniegta augstākā temperatūra.

Pareizai pārtikas uzglabāšanai izvēlieties ekonomisko (Eco) funkciju, kas garantē, ka iestatītas šādas temperatūras:

+5°C ledusskapī

-18°C saldētavā

• Pirms produktu ievietošanas saldētavā pagaidiet, līdz temperatūra tajā nokrītas līdz - 18°C.
• Lai izvēlētos savādāku temperatūru, skatiet nodalu „Temperatūras regulēšana”.

Svarīgi

Ja durvis palikušas pavērtas uz dažām minūtēm, iekšējais apgaismojums elektroniski izslēgsies; pēc tam aizverot un atverot durvis apgaismojuma funkcija tiks atiestatīta.

Izslēgšana (vispārīgā versija)

Piespiežot taustinu (A) uz vairāk nekā 1 sekundi, iekārta tiek izslēgta. Pēc tam tiks parādīta temperatūras atpakal skaitišana no -3 -2 -1.

Kad iekārta ir izslēgta, atbilstošā ikonā tiek izgaismota apkārtējā gaisa temperatūra.

Funkciju izvēlne

Piespiežot taustiņu D, var lietot funkciju izvēlni. Katru funkciju var apstiprināt piespiežot taustiņu E. Ja pēc pāris sekundēm netiek saņemts apstiprinājums, izvēlņu rādījums pazudīs un ekrāns atgriezīsies parastā stāvoklī.

Parādītas šādas funkcijas:

Izvēlēties / Izslēgt / ieslēgt ledusskapja nodalījumu
Izvēlēties / Izslēgt / ieslēgt saldētavas nodalījumu
Apkārtējā gaisa temperatūra
Bērnu drošības slēdža funkcija
lepirkšanās funkcija
Ekonomiskā (Eco) režīma funkcija
Ātrās sasaldēšanas funkcija Drinks Chill funkcija

Izvēlēties / Izslēgt / ieslēgt katru nodalījumu

Temperatūras izvēle

Temperatūru var regulēt piespiežot taustiņu (D), lai izvēlētos nodalījumu un pēc tam ar taustiņu (B) iestata nepieciešamo temperatūru.

Piespiežot taustiņu (B) patreizējais temperatūras iestatijums mirgo. Lai apstiprinātu temperatūras izvēli, piespiediet taustiņu (E).

Uz dažām sekundēm būs dzirdams skaņas signāls un indikatorā uz dažām sekundēm tiek parādīta jaunā izvēlēta temperatūra, pēc tam no jauna parāda temperatūru nodalījuma iekšpusē.

No jauna izvēlēto temperatūru jāsasniedz pēc 24 stundām.

Pēc ilgāka nelietošanas perioda temperatūru nav nepieciešams iestatīt no jauna, jo tā tiek automātiski saglabāta.

Uzmanību!

Stabilitātes periodā no pirmās ieslēgšanas reizes parādītā temperatūra var neatbilst iestatītajai temperatūrai. Šajā laikposmā iespējams, ka parādītā temperatūra ir savādāka nekā iestatītā temperatūra.

Apkārtējā gaisa temperatūras funkcija

Apkārtējā gaisa temperatūras funkcija tiek aktivizēta piespiežot taustiņu D (ja nepieciešams vairākas reizes) līdz parādās ikona

Pie šiem nosacijumiem izvēlētā temperatūra ir apkārtējā gaisa temperatūra.

Jums jāapstiprina izvēli, piespiežot taustiņu E uz vairākām sekundēm. Dzirdēsiet skaņas signālu un ikona paliks izgaismota.

Šo funkciju iespējams deaktivēt jebkurā laikā piespiežot taustiņu D, līdz sāk mirgot atbilstoša ikona un pēc tam piespiediet taustiņu E.

Bērnu drošības slēdža funkcija

Bērnu drošības slēdža funkcija tiek aktivizēta piespiežot taustinu D (ja nepieciešams vairākas reizes) līdz parādās ikona

Jums jāapstiprina izvēli piespiežot taustiņu E uz vairākām sekundēm. Dzirdēsiet skaņas signālu un ikona paliks izgaismota.

Šādā stāvoklī jebkura iespējamā darbība ar taustiņiem neizraisa nekādas izmaiņas tik ilgi, cik šī funkcija ir aktivizēta.

Šo funkciju iespējams deaktivēt jebkurā laikā piespiežot taustiņu D, līdz sāk mirgot atbilstoša ikona un pēc tam piespiediet taustiņu E.

Ledusskapja nodalijuma izmantošana

Temperatūras regulēšana

Šī nodalījuma temperatūru var regulēt starp +2°C un +8°C.

Parastas lietošanas laikā indikators rāda temperatūru ledusskapī.

Uzmanību!

Atškirība starp parādīto

temperatūru un iestatīto temperatūru ir parasta parādība. It īpaši, ja:

-nesen izvēlēti jauni iestatījumi

-durvis palikušas atvērtas ilgāku laiku

-nodalījumā ielikta silta pārtika.

Brīvdienu funkcija „H”

Brīvdienu funkcijā tiek iestatīta temperatūra + 15°C.

Šī funkcija ľauj uzturēt tukšu ledusskapi ilgāku laiku (piemēram, atvaļinājuma laikā) neļaujot rasties sliktām smakām.

1. Lai ieslēgtu brīvdienu funkciju, rīkojieties tāpat kā mainot izvēlēto temperatūru. Temperatūras rādījumu indikatoru var mainit līdz + 8 °C, 1 ° reizē. + 2 °C sekos burts “H”. Piespiediet E, lai apstiprinātu.

Tagad ledusskapis ir „brīvdienu” un energijas taupīšanas režimā.

Uzmanību!

Kad brīvdienu funkcija tiek ieslēgta, ledusskapja nodalījumu jāiztukšo.

lepirkšanās funkcija

Ja nepieciešams ievietot lielu daudzumu siltas pārtikas, piemēram, pēc iepirkšanās pārtikas veikalā, mēs iesakām aktivizēt iepirkšanās funkciju, lai atdzesētu produktus daudz ātrāk un izvairītos no citas ledusskapī esošās pārtikas sasilšanas.lepirkšanās funkcija tiek aktivizēta piespiežot taustinu D (ja nepieciešams vairākas reizes) līdz parādās ikona

Jums jāapstiprina izvēli piespiežot taustiņu E uz vairākām sekundēm. Dzirdēsiet skaņas signālu un ikona paliks izgaismota.

lepirkšanās funkcijas automātiski izslēdzas pēc apmēram 6 stundām.

Šo funkciju iespējams deaktivēt jebkurā laikā piespiežot taustiņu D, līdz sāk mirgot atbilstoša ikona un pēc tam piespiediet taustiņu E.

Ekonomiskā (Eco) režīma funkcija

Eco režima funkcija tiek aktivizēta piespiežot taustiņu D (ja nepieciešams vairākas reizes) līdz parādās ikona

Jums jāapstiprina izvēli piespiežot taustiņu E uz vairākām sekundēm. Dzirdēsiet skaņas signālu un ikona paliks izgaismota.

Šādos apstāklos izvēlētās temperatūras tiek iestatītas automātiski (+ 5°C - 18°C), pie labākajiem pārtikas uzglabāšanas nosacījumiem iespējams šo funkciju deaktivizēt, jebkurā laikā mainot temperatūru kādā no nodalījumiem.

Funkcija ātrai dzērienu atdzesēšanai Dzērienu dzesēšana

Dzērienu dzesēšanas funkciju izmanto, lai ātri atdzesētu dzērienus saldētavas nodalījumā, to aktivizē piespiežot taustinu D (ja nepieciešams, vairākas reizes) līdz parādās atbilstoša ikona

Jums jāapstiprina izvēli piespiežot taustiņu E uz vairākām sekundēm. Jūs dzirdēsiet skaņas signālu un ikona paliks izgaismota.

Pie šādiem nosacījumiem tā darbojas kā laika slēdzis ar noklusējuma lielumu 30 minūtes, to var mainīt no 1 minūtes līdz 90 minūtēm; to var izdarīt piespiežot taustiņu B tik reizes, cik minūtes vēlaties iestatīt.

lestatītā laika beigās būs šādas norādes:

- indikatorā mirgo simbols;

- mirgo ikona m;

- mirgo ikona

- skañas signāls skan līdz piespiežat taustinu E.

Paturiet prātā, ka šajā laikā dzērieni no saldētavas nodalījuma jāizņem.

Šo funkciju iespējams deaktivēt jebkurā laikā piespiežot taustiņu D, līdz sāk mirgot atbilstoša ikona un pēc tam piespiediet taustiņu E.

Ledusskapja lietošana

Lai nodrošinātu pietiekamu dzesēšanu, tilpnē ir nepieciešama gaisa cirkulācija. Šī iemesla dēl nenosedziet visu restīšu plauktinu virsmu ar papīru, traukiem utml.

Neievietojiet ledusskapī karstus ēdienus, bet pagaidiet, kamēr tie atdziest līdz istabas temperatūrai.

Tādejādi iespējams izvairīties no lieka sarmas slāṇa veidošanās.

i Pārtikas produkti var pieņemt citu ēdienu aromātu, tādēl būtu ieteicams pārtikas produktus ledusskapī ievietot slēgtos traukos vai nosegt ar celofānu, alumīnija foliju, cepamo papīru vai pārtikas plēvi. Šādi iepakoti produkti arī ilgāk saglabā savu dabisko mitrumu, piemēram, dārzeni nesažūst dažu dienu laikā.

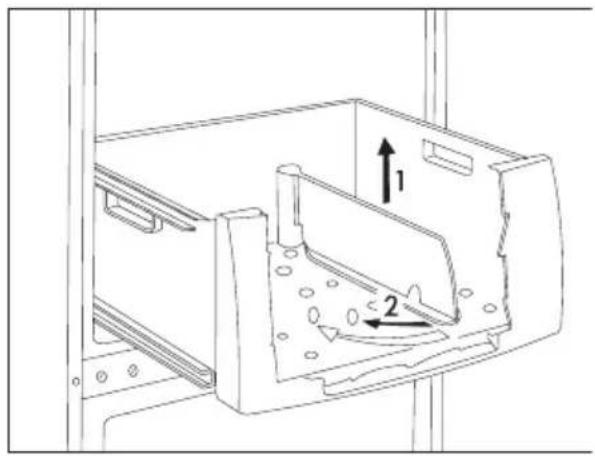

Novietne

Novietne ir paredzēta dārzeņu un augļu uzglabāšanai.

Novietne ir aprikota ar sadalošo elementu, kura poziciju iespējams pēc izvēles izmainīt, lai būtu iespējams atdalīt uzglabājamos pārtikas produktus.

Padomi produktu uzglabāšanai

Produktu izvietošanai iesakam izmantot sekojošo zimējumu un aprakstu:

1. Konditorejas izstrādājumi, pagatavoti ēdieni, ēdieni slēgtos traukos, svaiga gaļa, gaļas izstrādājumi, dzērienī
2. Piens, piena produkti, ēdieni slēgtos traukos
3. Augli, dārzeni, salāti
4. Siers, sviests
5. Olas

6. Jogurts, skābs krējums

7. Dzērieni nelielās pudelēs, gāzēti dzērieni

8. Dzērienī lielās pudelēs, sulas

Ledusskapja nodalijums ir aprikots ar ipašu dinamisko gaisa dzesēšanas ventilatoru (D.A.C.), ko var pagriezt, izmantojot slēdzi (1). ledegoties załajai signāllampiņai (2), ventilators sāk darboties.

leteicams izmantot ventilatoru, ja apkārtējās vides temperatūra pārsniedz 25 °C.

lerīce nodrošina ātru pārtikas atdzesēšanu un vienmērīgāku ledusskapja nodalījuma temperatūru

Produktu uzglabāšanas laiks un temperatūra

Instrukcijas beigās pievienotajā tabulā ir sniegta informācija par produktu ieteicamo uzglabāšanas laiku.

Tabulā norādītie lielumi ir tikai aptuveni, jo atdzesēto produktu uzglabāšanas laiks ir atkarīgs no to svaiguma un apstrādes.

Gadījumā, ja Jūs nevēlaties dzilī saldētus produktus uzreiz pēc pirkšanas izlietot uzturā, tos uz 1 dienu var ievietot ledusskapī līdz to pilnīgai atlaidināšanai.

Saldētavas nodalījuma izmantošana

Saldētava ir aprīkota ar simbolu * * * * , kas nozīmē, ka tā ir piemērots svaigas pārtikas sasaldēšanai un saldētu vai stipri saldētu produktu ilgstošai uzglabāšanai.

Saldētas pārtikas uzglabāšana

Pirmo reizi ieslēdzot pēc ilgākas nelietošanas, pirms produktu ielikšanas nodalījumā Įaujiet iekārtai darboties vismaz 12 stundas. Lai iegūtu no šīs iekārtas labāko sniegumu, jums vajadzētu:ja jāsaldē liels pārtikas daudzums, izņemiet no ierīces bīdāmos grozus un novietojiet pārtiku uz dzesēšanas plauktiem.

Uzmanieties un nepārsniedziet slodzes ierobežojumus augšējās daļas sānos (ja piemērots).

Temperatūras regulēšana

Temperatūru var regulēt starp -15°C un -24°C.

Mēs iesakām iekšējās temperatūras iestatijumu apmēram - 18°C, kas nodrošina pareizu sasaldētas pārtikas sasaldēšanu un saglabāšanu.

Uzmanību!

Stabilitātes periodā no pirmās ieslēgšanas reizes parādītā temperatūra var neatbilst iestatītajai temperatūrai. Šajā laikposmā iespējams, ka parādītā temperatūra ir savādāka nekā iestatītā temperatūra.

Uzmanību!

Atškirība starp parādīto

temperatūru un iestatīto temperatūru ir parasta parādība. It īpaši, ja:

• nesen izvēlēts jauns iestatījums
• durvis palikušas atvērtas ilgāku laiku
• nodalijumā ielikta silta pārtika

Atškīrības nodalījuma iekšpusē līdz 5°C ir pavisam parasta parādība.

Parastas lietošanas laikā indikators rāda nodalījumā nedaudz augstāku temperatūru.

Svarīgi

Nejaušas atkušanas gadījumā, piemēram, strāvas padeves bojājumu gadījumā, ja strāvas pārtraukums bijis garāks nekā norādīts tehnisko parametru grafikā zem „atkušanas laiks”, atkususī pārtika ātri jāpatērē vai nekavējoties jāpagatavo un pēc tam jāsasaldē (pēc atdzesēšanas).

Brīdinājuma signāls par temperatūra paaugstināšanos

Ja saldētavas nodalījumā temperatūra paaugstinās (piemēram, dēl strāvas padeves pārtraukuma), uz to norāda:

• temperatūras rādījums mirgo;
• saldētavas nodalījums mirgo
• mirgo ikona ⚠
• skañas signāls.

Kad parastais stāvoklis atjaunots:

• akustiskais signāls izslēdzas;
• temperatūras rādījums turpina mirgot;

Piespiežot taustinu „E” brīdinājuma signāls tiek deaktivizēts, uz dažām sekundē sasniegtā augstākā temperatūra parādās indikatorā 8.Ε Pēc tam tā atgriežas pie parastajiem darba apstākliem un parāda nodalījumam izvēlēto temperatūru.

Brīdinājuma signāla laikā skaņu var izslēgt piespiežot taustiņu E.

Svaigas pārtikas sasaldēšana

Saldētavas nodalījums ir piemērots komerciāli sasaldētas un stipri sasaldētas pārtikas ilglaicīgai uzglabāšanai un svaigas pārtikas uzglabāšanai.

Maksimāls 24 stundās sasaldējamās pārtikas daudzums norādīts uz sērijas numura plāksnītes.

Lai sasaldētu sērijas numura plāksnītē norādīto pārtikas daudzumu, ievietojiet pārtiku tā, lai tā tieši skartos pie saldējošās virsmas (izņemiet bīdāmo grozu).

Gadījumā, ja pārtika tiek sasaldēta bīdāmos grozos, maksimālais daudzums nedaudz samazinās.

lelieciet saldējamo pārtiku nodalījumā, jo tas ir visaukstākais punkts.

Lai sasaldētu svaigu pārtiku, jums būs nepieciešams aktivizēt ātrās saldēšanas funkciju. Piespiediet taustiņu D (ja nepieciešams, vairākas reizes) līdz parādās atbilstoša ikona Jums jāapstiprina izvēli piespiežot taustiņu E uz vairākām sekundēm. Jūs dzirdēsiet skaņas signālu un ekrānā parādīsies

animācija ar līnijām.

Pēc 24 stundu ilgas priekšdzesēšanas, ievietojiet pārtiku saldētavā.

Sasaldēšana notiek 24 stundās. Šajā laikposmā saldētavā neievietojiet citu pārtiku.

Šī funkcija automātiski izslēdzas pēc 52 stundām.

Šo funkciju iespējams deaktivēt jebkurā laikā piespiežot taustiņu D, līdz sāk mirgot atbilstoša ikona un pēc tam piespiediet taustiņu E.

Uzglabāšana saldētāvā

Kad saldēšana ir pabeigta, it ieteicams sasaldētos produktus ievietot 1 vai 2 pieejamajās kastēs. Šādi jūs varat iegūt telpu saldēšanas nodalījumā nākamajai saldēšanai. Vēlāka sasaldēšana'nebojās ēdienu, kas jau ir ievietots.

Ja Jums ir jāuzglabā lielāks pārtikas daudzums, kastes var izņemt, izņemot pašu apakšējo, un pārtiku var novietot tieši uz plauktiem.

i Neaizmirstiet ievērot derīguma terminus, kas norādīti uz sasaldēto produktu iepakojumiem, ja iegādājaties tos jau sasaldētus.

i Ir droši uzglabāt ātri sasaldējamus, sasaldējamus produktus ja vien tie nav atkausēti pat uz īsu mirkli pirms to ievietošanas saldētavā.

Ja pilnībā sasaldēti produkti jau ir atkausēti, nav ieteicama to sasaldēšana, tie jāizmanto pēc iespējas drīzāk.

Saldēšanas grozu izņemšana no saldētavas

Saldēšanas groziem ir ierobežojošas atdures, kas novērš to grozu nejaušu izkrišanu. Izņemot tos no saldē

tavas, velciet grozu pret sevi un, sasniedzot gala atduri, paceliet groza priekšpusi uz augšu un iznemiet ārā.

leliekot grozu atpakał, nedaudz paceliet tā priekšgalu uz augšu un ielieciet saldētavā. Kad tas sasniedzis atdures punktu, iespiediet grozu atpakał tā sākotnējā stāvoklī.

Lai pagatavotu ledus gabaliņus, piepildiet pievienoto forminų ar ūdeni un ievietojiet saldētājkamerā. Lai paātrinātu ledus izveidošanos, samitriniet traucina apakšu un noregulējiet termostatu maksimālajā saldēšanas režīmā. Neaizmirstiet pēc tam to pagriezt atpakal.

Lai vieglāk izņemtu ledus kubiciņus, paturiet formu zem tekoša ūdens un pēc tam viegli palieciet vai pagrieziet. Ja trauciņš nejauši piesalst pie plauktina, nekādā gadījumā neizmantojiet metāla vai asus priekšmetus, lai tos noņemtu, jo tādejādi Jūs varat sabojāt ierīces saldēšanas sistēmu

Noderīga informācija un ieteikumi

• Pievērsiet uzmanību dažādi novietojamajiem plauktiņiem, kuri dod iespēju dažādi izmantot svaigo produktu nodalījuma telpu. Plauktu pārvietošana ir iespējama arī tad, ja durvis ir atvērtas 90° lenķī.
• Pēc durvju atvēršanas un aizvēršanas saldētāja vakuums iekārtā paaugstināsies, zemās temperatūras dēļ. Tādēļ pēc durvju aizvēršanas nogaidiet 2-3 minūtes, ja vēlaties tās atvērt atkal kamēr iekšējais spiediens izlīdzinās.
  • Rūpējieties par saldētāja lietošanu

termostatiskajā vadības pozīcijā, lai iekšējā temperatūra nekad nebūtu siltāka par 18°C.

- Katru dienu pārliecinātieties par nevainojamu iekārtas darbību, lai laikus pamanītu iespējamo bojājumu un novērstu saldēto produktu sabojāšanos.

- Normālas darbības skaṇas.

- Klikškis: Kad elektriskā kontrole ieslēdz vai izslēdz kompresoru, Jūs dzirdēsiet klikški.

- Jūs varat dzirdēt klusu burbuļojošu skaņu, kad dzesējošā viela tiek piepumpēta spirāles aizmugurējā daļā, uz dzesēšanas plati /iztvaices aparātu.

- Burbułošana: Kad kompresors ir ieslēgts un dzesēšanas līdzeklis sāk ieplūst caurulvados, tam var sekot pulsējoša (dūkoņa, čaukstoņa, pilēšana un tecēšana) skaņa. Šo skaņu varēs dzirdēt pat uz mirkli, kad kompresors būs izslēgts.

- Ledusskapja iztvaices aparāts (šī daļa atvēsina saldētavas nodalījumu) ir ar putuplastu integrēta korpusā. Šī nodalījuma temperatūra mainās tās darbības laikā, un salīdzinājumā ar tā izmēriem, tā arī nedaudz mainās. Šīs izmaiņas var radīt krakšķošu skaņu, kas ir dabīga, nekaitīga parādība.

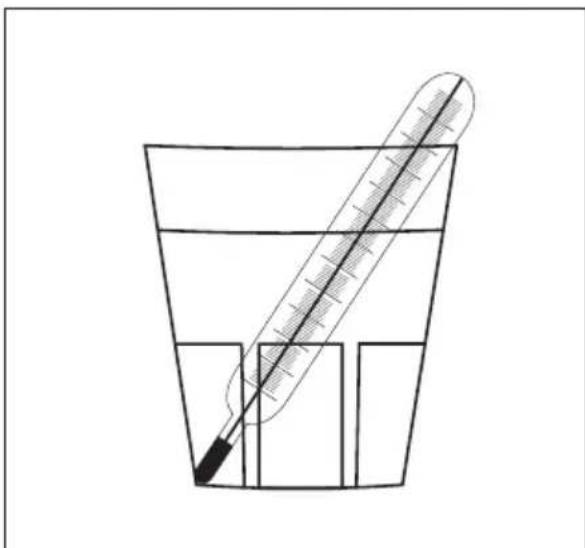

- Ja vēlaties pārbaudīt ledusskapī ievietoto produktu temperatūru, iestatiet termostata kloki vidējā pozīcijā, ievietojiet korpusa centrā ūdensglāzi un pielieciet pareizi darbojošos termometru ar +/- 1°C nobīdi pie tās. Ja pēc 6 stundām termometrs izmēra tādu pašu temperatūru, kāda attēlota ekrānā, ledusskapis darbojas nevainojami.

Mērijumi jāveic statiskos apstāklos (nemainot slodzi).

- Ja temperatūra saldētājā ir mērīta, izmantojot termometru, ievietojiet to starp produktiem, līdz tas ataino patieso saldēto produktu temperatūru. Šādi mērīta temperatūra, ja termometru lietosiet akurāti, būs tāda pati vai mazliet zemāka par to, kas parādīta ekrānā.

Noderīgi padomi

Šajā nodaļā ir sniegta noderīga informācija, kā lietot iekārtu ar minimālu elektroenerģijas patēriņu. levērojot šos noteikumus, Jūs sniedzat savu ieguldījumu ari dabas aizsardzībai.

Lai ieekonomētu elektroenerģiju

- Nonovietojiet ledusskapi saules apspīdētā vietā vai siltumu izdalošu ieriču tuvumā.

- Pārliecinieties, ka kondensatoram un kompresoram ir nodrošināta laba ventilācija. Nekādā gadījumā nenosedziet iekārtas ventilācijas atvērumus.

- Pārtikas produktus uzglabājiet slēgtos traukos vai arī iepakojiet folijā, lai neveidotos lieks sarmas slānis.

• Bez īpašas vajadzības ierīces durtiņas neturiet ilgstoši atvērtas.
• Silti pārtikas produktus ievietot ledusskapī tikai tad, ka tie ir atdzisuši līdz istabas temperatūrai.
• Sekojiet līdz, lai kondensators vienmēr būtu tīrs.

lerīce un apkārtējā vide

Šīs ierīces aukstumsistēma un izolējošie materiāli nesatur gāzes, kas ir kaitīgas ozona slānim. Nekādā gadījumā nedrīkst utilizēt ierīci kopā ar parastajiem sadzīves atkritumiem. Nododot iekārtu atkritumos, centieties nesabojāt tās aukstumaģenta cirkulācijas sistēmu, īpaši korpusa aizmugurē. Griezieties pēc informācijas vietējā pašvaldībā, lai uzzinātu kur un kā nodot nokalpojušo ierīci atkritumos.

lekārtas izgatavošanā izmantotie materiāli, kas apzīmēti ar speciālu simbolu paredzēti to otrreizējai

pārstrādei.

Apkope

Atkausēšana

lekārtas darbība ir saistīta ar daļēju mitruma kondensēšanu ledusskapī un saldētavā ledus un sarmas formā

Bieziem ledus un sarmas slāniem ir izolējošs efekts, kas samazina saldēšanu pie temperatūrām, kas paaugstinās temperatūras ledusskapja un saldētavas telpās un palielinās energijas patēriņu.

Šāda tipa iekārtās saldēšanas virsmu atsaldēšana ir pilnībā automātiska, bez jebkādas ārējas iejaukšanās. Temperatūras kontrole laiku pa laikam apstādinās kompresora motora darbību uz īsākiem vai garākiem periodiem šajā laikā atdzesēšana tiks pārtraukta un korpusa iekšējās apkures slodzes rezultātā atdzesēšanas virsmas temperatūra paaugstināsies virs 0°C, un sāksies atsaldēšana. Kad atdzesēšanas virsmas temperatūra sasniegs +3 - +4°C, temperatūras kontrole atsāks sistēmas darbību.

Kūstošais ūdens no savākšanas kanāla tiek novadīts caur aizmugurējo sienu iztvaikošanas traukā, kas ir piemontēts kompresora augšgalā, un izgaros, pateicoties kompresora apsildei.

Rūpējieties par to, lai regulāri tiktu pārbaudīta un tīrīta kūstošā ūdens izteka, jo, gadījumā, ja tās būs blokēta, kūstošais ūdens ieplūdīs iekārtas izolācijā un radīs iekārtas ātru sabojāšanos.

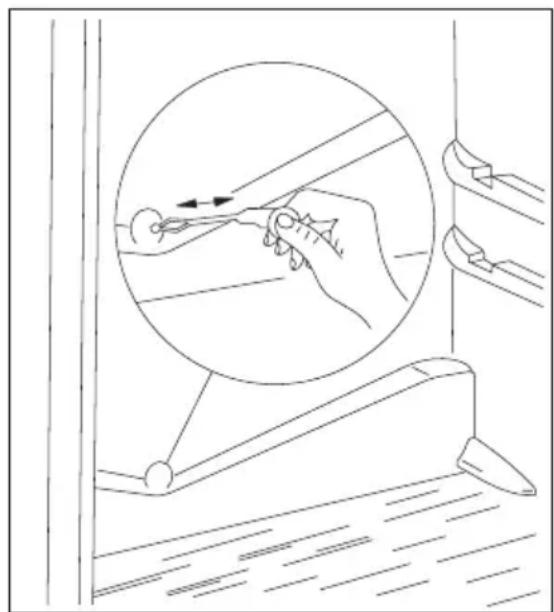

Tīriet kūstošā ūdens kanāla izteci ar caurułu tīrāmo, kas pievienots iekārtai kā redzams attēlā. levietojiet caurułu tīrāmo iztekas atverē.

Vistipiskākie gadījumi, kad izteces atvere var tikt blokēta ir tad, ja jūs uzglabājat ēdienu, kas ir iepakots papīrā. Papīrs aizskar sienas aizmugurējo daļu un piesalst pie tā. Ja jūs izņemsiet ēdienu šajā brīdī, papīrs

saplīsis un iekļūs iztecē un var to aizblokēt.

Šī iemesla dēl, lūdzu, esiet uzmanīgs, ievietojot ledusskapī ēdienu, kas iepakots papīrā.

Ja tiek paaugstināta slodze, piemēram, svelmainās dienās, var gadīties tā, ka ledusskapis darbojas nepārtraukti. Šajā laikā automātiskā atsaldēšana nedarbojas.

Tas ir normāli, ja pēc atsaldēšanas cikla, paliek mazas ledus plēksnes.

Šāda tipa iekārtai, saldētavas atsaldēšana ir pilnībā automātiska.

Regulāra tīrīšana

Tīriet iekārtu regulāri.

Nelietojiet mazgāšanas līdzekļus, abrazīvus vai spēcīgi smaržojošus tīrīšanas līdzekļus, vaskainu s pulēšanas līdzekļus vai dezinfekcijas līdzekļus vai alkoholiskus produktus iekārtas tīrīšanai.

Pirms tīrīšanas izslēdziet atvienojiet iekārtu no strāvas padeves, atvienojot to no sienas kontaktligzdas.

lekšējā tīrīšana

Tīriet iekārtas iekšējās detaļas un piederumus ar karstu ūdeni un sodas bikarbonātu (5 ml uz 0.5 litriem ūdens).

Pilnībā izskalojiet un nosusiniet iekārtu.

Notīriet durvju durvju aizslēgu profilus ar tīru ūdeni.

Ārējā tīrīšana

Tīriet ārējās iekārtas detaļas ar karstu ūdeni un sodas bikarbonātu (5 ml uz 0.5 litriem ūdens).

leteicams notīrīt putekļus un netīrumus, kas sakrājušies iekārtas aizmugurē un uz kondensatora reizi vai divas gadā un notīrīt the iztvaikošanas tekni, kas atrodas kompresora augšdaļā.

Pēc tīrīšanas, atkal pievienojiet iekārtu pie strāvas.

Ja iekārta netiek izmantota

Gadījumā, ja iekārta netiek ilgstoši izmantota, ievērojiet sekojošus norādījumus:

Atvienojiet ierīci no elektroenerģijas padeves avota.

Iznemiet no tās visus pārtikas produktus.

Atkausējiet un iztīriet to kā aprakstīts iepriekš.

Atstājiet durtiņas pusvirus, lai iekārtā neveidotos sasmacis gaiss.

lespējamie traucējumi

Spuldzītes nomaiņa

Ja ledusskapja iekšienē esoša spuldzīte ir izdegusi, tad tās nomaiņu iespējams veikt sekojoši:

Atvienojiet iekārtu no elektroenerģijas padeves avota.

Atskrūvējiet skrūvi, ar kuru pieskrūvēts vāciņš (1), nospiediet uz korpusa esošo mēlīti (2), kā redzams attēlā un noņemiet vāciņu bultas virzienā (3). Līdz ar to iespējams nomainīt spuldzīti (spuldzītes tips: T25 230-240 V, 15 W, E14 cokols).

Pēc spuldzītes nomainas uzlieciet vāciņu līdz tas nofiksējas, ieskrūvējiet atpakal skrūvi un pieslēdziet ierīci elektroenerģijas padeves avotam. Ja tilpne netiek apgaismota, tas nekādā veidā neietekmē ierīces darbību.

Ja kaut kas nedarbojas

Dažas tehniskas problēmas, kas var rasties iekārtas darbības laikā, Jūs varat novērst pašu spēkiem (skatīt problēmu un risinājumu tabulu).

levērojiet, ka dažkārt ierīces darbības laikā ir dzirdams troksnis, ko izraisa kompresors un augstumaģenta sistēma, kas neliecina par bojājumiem.

Atcerieties, ka ledusskapis nedarbojas nepārtraukti, tāpēc, ja Jūs nedzirdat kompresora darbības troksni, tas nenozīmē, ka iekārta ir izslēgta un neatrodas zem sprieguma. Neskarieties pie ierīces daļām, kas vada strāvu, kamēr neesiet to atvienojuši no strāvas avota!

Traucējums	lespējamais iemesls	Risinājums
Ledusskapi ir pārāk silts.	Ar termostatu uzstādīta nepareiza temperatūra.Ievietoti pārāk silti produkti vai arī nepareizi izvietoti ledusskapī.Durtinu blivējums nepieguļ korpusam vai arī tās nav kārtīgi aizvērtas.	Noregulējiet termostatu zemākai temperatūrai (poz. 5 vai 6).Izvietojiet produktus piemērotā vietā.Pārbaudiet, vai durtiņas kārtīgi aizveras, vai to blivējums nav netīrs vai bojāts.
Saldētavā ir pārāk silts.	Ar termostatu uzstādīta nepareiza temperatūra.Durtinu blivējums nepieguļ korpusam vai arī tās nav kārtīgi aizvērtas.Ievietots pārāk liels sasaldēšanai paredzēto produktu daudzums vienlaicīgi.Sasaldējamie produkti ir izvietoti pārāk blīvi viens pie otra.	Noregulējiet termostatu zemākai temperatūrai (poz. 5 vai 6).Pārbaudiet, vai durtiņas kārtīgi aizveras, vai to blivējums nav netīrs vai bojāts.Pagaidiet pāris stundas un pārbaudiet temperatūru iericē vēlreiz.Izvietojiet produktus tā, lai starp tiem brīvi varētu cirkulēt aukstais gaiss.
Pa ledusskapja nodalījuma aizmugurējo paneli tek ūdens.Ledusskapja nodalījumā uzkrājas ūdens.Ūdens tek uz grīdas.	Tas ir pareizi. Automātiskās atkausēšanas laikā sarma küst uz ledusskapja nodalījuma aizmugurējās sienas.Ir aizsērējusi noteka ūdenim, kas atrodas ledusskapja aizmugurējā sienā.Produkti ir izvietoti tā, ka tie traucē ūdens noteci.Ūdens nenotek iztvaikošanas tvertnē virs kompresora.	Iztīriet noteku.Izvietojiet produktus tā, lai tie nesaskartos ar aizmugurējo sienu.Ievietojiet ūdens notekcauruli iztvaikošanas tvertnē.
Iekārtā veidojas pārāk daudz ledus un sarma.	Produkti nav kārtīgi iepakoti.Durtiņas nav bijušas kārtīgi aizvērtas vai tās vispār nevar cieši aizvērt.Ar termostatu uzstādīta nepareiza temperatūra.	Rūpīgi iepakojiet produktus.Pārbaudiet, vai durtiņas kārtīgi aizveras, vai to blivējums nav netīrs vai bojāts.Ar termostatu uzstādiet nedaudz augstāku temperatūru (poz. 1 - 3).
Ierīces kompresors darbojas nepārtraukti.	Ar termostatu uzstādīta nepareiza temperatūra.Durtiņas nav bijušas kārtīgi aizvērtas vai tās vispār nevar cieši aizvērt.Ievietots pārāk liels sasaldēšanai paredzēto produktu daudzums vienlaicīgi.Ievietoti pārāk silti produkti.Iekārta ir novietota pārāk siltā vietā.	Ar termostatu uzstādiet nedaudz augstāku temperatūru (poz. 1 - 3).Pārbaudiet, vai durtiņas kārtīgi aizveras, vai to blivējums nav netīrs vai bojāts.Pagaidiet pāris stundas un pārbaudiet temperatūru iericē vēlreiz.Atdzesējiet produktus lidz istabas temperatūrai un tikai tad tos ievietojiet ledusskapī.Mēginiet kādā veidā pazemināt temperatūru telpā.
Iekārta vispār nedarbojas. Nedarbojas ne dzesēšanas sistēma, ne apgaismojums.	Elektriskais kabelis nav kārtīgi iesprausts kontaktligzdā.Bojāts kontaktligzdas drošinātājs sadales skapī.Ledusskapis nav ieslēgts, termostata regulators nav ieslēgts.Kontaktligzdā nav sprieguma. Pārbaudiet kontaktligzdu iespraužot tajā kādu citu elektroierici.	Pārbaudiet, vai elektriskais kabelis ir kārtīgi iesprausts kontaktligzdā.Nomainiet drošinātāju.Ieslēdziet ierici atbilstoši norādijumiem par tās lietošanu.Griezieties pēc kvalificēta elektriķa palīdzības.
Iekārta darbojas pārāk skaļi.	Iekārta nav stabili novietota.	Pārbaudiet, vai ledusskapis ir pareizi nolimeņots.Vajadzības gadijumā noregulējiet kājiņas.

Ja Jums tomēr neizdodas novērst iekārtā radušos traucējumus saviem spēkiem, griezieties pēc palīdzības autorizētajā klientu apkalpošanas servisa centrā. To saraksts ir lietošanas pamācības beigās.

Instrukcijas uzstādītājam

Tehniskie dati

Modelis	ENA 34351 S	ENA 38351 S
letilpība bruto (l)	ledusskapis: 241 saldētava: 91	ledusskapis: 291 saldētava: 91
letilpība neto (l)	ledusskapis: 245 saldētava: 78	ledusskapis: 285 saldētava: 78
Platums (mm)	595	595
Augstums (mm)	1850	2010
Dziļums (mm)	632	632
Elektroenerģijas patēriņš (kWh/24 h)	0,775	0,813
(kWh/gadā)	283	297
Enerģijas klase (pēc ES standartiem)	A+	A+
Saldēšanas jauda (kg/24 h)	10	10
Maksimālais uzglabāšanas laiks darbības traucējumu gadījumā (h)	16	16
Nominālais strāvas stiprums (A)	0,7	0,7
Trokšņu līmenis (dB)	42	42
Svars (kg)	72	72
Kompresoru skaits	1	1

lekārtas uzstādīšana

Transportēšana, izpakošana

leteicams transportēt ierīci originālajā iepakojumā vertikālā stāvoklī, atbilstoši norādījumiem uz iepakojuma.

Pēc jebkuras pārvietošanas ierīci 2 stundas nedrīkst ieslēgt.

Izpakojiet iekārtu un pārbaudiet, vai tā nav bojāta. Ja Jūs konstatējat kādus bojājumus, nekavējoties ziņojiet par to tirdzniecības vietā, kurā iegādājāties ierīci. Šinī gadījumā jāsaglabā arī iepakojuma materiāls.

Tīrīšana

Noņemiet visas līmlentes un citus elementus, kas iekārtā fiksē atseviškās aprīkojuma daļas.

Mazgājiet iekārtas iekšpusi ar remdenuūdeni un maigu roku mazgājamo līdzekli. Izmantojiet mīkstu lupatu.

Pēc mazgāšanas izžāvējiet iekārtas iekšpusi.

Novietojums

Apkārtējās vides temperatūra ietekmē energijas patēriņu un iekārtas darbību.

Uzstādot iekārtu, lūdzu, atcerieties to, ka iekārtu ir ieteicams lietot starp temperatūras robežām, atbilstoši uz datu plāksnes noteiktajai klimata klasei, kas norādīta sekojošajā tabulā.

Klimataklase	Apkārtējāsvidestemperatūra
SN +10...+32 C
N +16...+32 C
ST +18...+38 C

Ja apkārtējās vides temperatūra samazinās zem zemākās robeīas, atsaldešanas telpas temperatūra var paaugstināties virs iestatītās temperatūras.

Ja apkārtējās vides temperatūra paaugstinās virs noteiktās augstākās robežas, tas var paildzināt kompresora darbības laiku, atsaldēšanas traucējumos, paaugstināt atdzesēšanas telpas temperatūru vai palielināt energijas patēriņu.

Uzstādiet detaļas, kas atrodas piederumu somiņā, pie iekārtas augšējiem aizmugurējiem stūriem.

Atlaidiet valīgāk skrūves, novietojiet attāluma detaļas zem skrūvēm un atkal tās aizskrūvējiet.

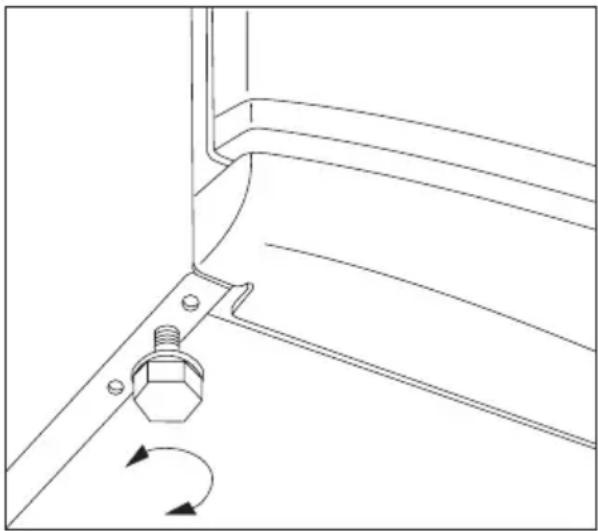

Uzstādot iekārtu, rūpējieties par to, lai tā

tiktu uzstādīta horizontālā pozīcijā. To var izdarīt ar 2 regulējamām kājiņām, kas atrodas zem iekārtas priekšgala.

Neuzstādiet iekārtu tur, kur tā var tikt pakļauta tiešas saulesgaismas iedarbībai vai netālu no virtuves plīts vai krāsns.

Ja telpas apmēbelējuma dēl jums nākas iekārtu uzstādīt netālu no virtuves plīts vai krāsns, lūdzu, ievērojiet minimālos attālumus:

• Ja ir mazāk telpas nekā 3 cm blakus gāzes vai elektriskajai plītij, ievietojiet 0.5 1 cm biezu neuzliesmojošu izolācijas plāksni starp divām iekārtas daļām.
• Ja tā tiek novietota blakus ellas vai oglu krāsnīm, attālumam jābūt 30 cm, jo to siltumražīgums ir augstāks.

Dizains sniedz iespēju pastumt iekārtu līdz sienai, līdz tā apstājas.

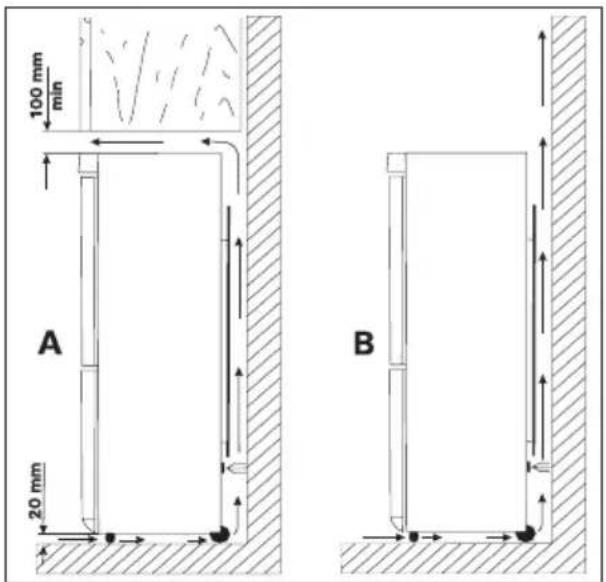

Uzstādot iekārtu, ir jāievēro minimalās distances, kā norādīts attēlā.

A: uzstādīšana zem pie sienas piemontēta trauku skapja
B: savrupstāvoša uzstādīšana

Stikla plauktu blokētāja izņemšana no izstrādājuma

Stikla plauktu blokētāji tiek izmantoti, lai fiksētu plauktus izstrādājuma pārvadāšanas laikā. Turpmākās izstrādājuma ekspluatācijas laikā blokētāji nav nepieciešami.

Atveriet ledusskapja durvis pēc iespēja plašāk.

1 Bīdiet blokētāju tapas skapja priekšpuses virzienā.
2 Izceliet plaukta aizmuguri no to ligzdas, pēc tam velciet pret sevi, vienlaikus kustinot priekšpusi augšu / lejup.
3 Nonemiet blokējošās tapas

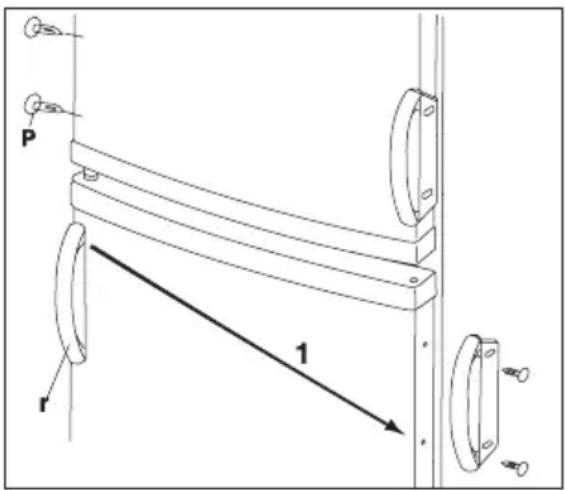

Ja uzstādīšanas vietā nav iespējams, vai nav ērti atvērt iekārtas durvis, durvju vēršanas virzienu iespējams izmainit.

lekārtas tiek piegādātas ar durvju atvēršanas virzienu pa labi.

Saskaṇā ar attēlu un paskaidrojumiem veiciet sekojošas darbības:

• Mēs iesakām pasaukt kādu cilvēku palīgā, kas varētu droši paturēt iekārtas durvis.
• Atvienot iekārtu no elektriskās strāvas tīkla.

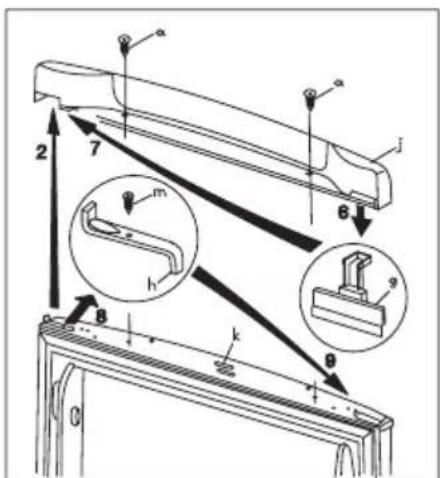

- Atvērt saldēšanas kameras durvis, nomontēt augšējo noslēgu (j), izskrūvējot 2 skrūves (a), pēc tam aizvērt durvis (attēls 2).

• Pārlikt blendi (g) no augšējā noslēga (2) vienas puses uz otru (attēls 2).

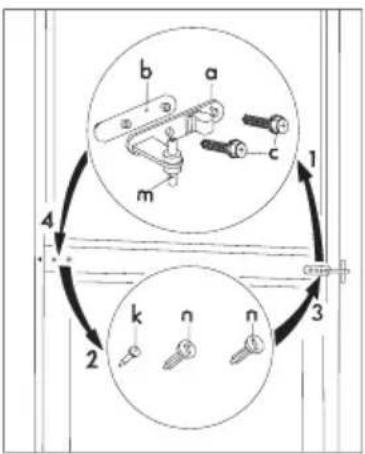

• Izskrūvēt 2 skrūves (c), labajā pusē augšā noņemt durvju turētāju (d), kā arī otrajā pusē izskrūvēt skrūvi (c), noņemt blendi (b) un ielikt tukšā polietilēna maisinā (attēls 1).
• Mazliet piecelt un noņemt saldēšanas kameras durvis.

attēls 3

• Izskrūvēt skrūvi (m), nonemt durvju aizturi (h) un otrādi piemontēt otrajā pusē (attēls 2).
• Pakāpeniski nonemiet no iekārtas korpusa dubulto durvju turētāju (a, b, c). Lūdzu, neaizmirstiet nonemt arī plastmasas starpliku (b), kura atrodas zem durvju turētāja (attēls 3).
• Mazliet piecelt un nonemt saldētavas durvis.
• Noņemt abām durvīm aizbāžņus (t, z) (attēls 5).
• Ar skrūvgriezi izcelt nosedzošā režga ieliktni (e) (attēls 4).

attēls 4

• Izskrūvēt saldētavas durvju apakšējo balsta tapu (h, f) un pēc tam ieskrūvēt otrajā pusē. Neaizmirst paplāksni (h) (attēls 4).
• levietot apakšējā noslēdzošā režga ieliktni (e) otrajā pusē.
• Nonemt dubultā durvju turētāja kreisās puses nosedzošās skrūves (3 gab., n, k) un pārlikt otrajā pusē (attēls 3).
• Nomontēt durvju blokēšanas elementus (u, v), izskrūvējot skrūvi (s), (attēls 5).

attēls 5

- Apgriezt otrādi durvju blokēšanas elementus (u, v), pārlikt otro durvju otrajā pusē un nostiprināt,

ieskrūvējot skrūvi (s).lelikt aizbāžņus (t, z) durvju otrajā pusē. levietot dubultā durvju turētāja tapu (m) saldētavas durvju kreisajā urbumā (attēls 3).

• Uzstādīt saldētavas durvis uz otras durvju balsta tapas (f) (attēls 4).
• Atvērt durvis un kreisajā pusē nostiprināt dubulto durvju turētāju ar 2 skrūvēm (c). Neaizmirst zem durvīm novietot plastmasas starpliku (b). Durvju malām jābūt paralēli attiecībā pret iekārtas sānu malu.
• Uzstādīt saldējamās kameras durvis uz dubultās durvju balsta tapas.
• Izņemt no polietilēna maisiņa augšējo kreiso durvju turētāju (f) un blendi (c) un piemontēt ar skrūvēm (c) (attēls 1).
• Atvērt saldēšanas kameras durvis, piemontēt augšējo noslēgu (j) ar 2 skrūvēm (a) ; neaizmirst pielikt atpakal magnētu (k) , pēc tam aizvērt durvis (attēls 2).
• Pārskrūvējiet rokturus (r) uz pretējo pusi un ievietojiet palikušajos urbumos šīs lietošanas instrukcijas iepakojumā esošās plastmasas dekoratīvās uzlikas (p). (6. att.)

attēls 6

- Novietot iekārtu savā vietā, noregulēt horizontālā līmenī un pieslēgt elektriskās strāvas tīklam.

Ja Jūs paši negribat veikt šīs darbības, griezieties, lūdzu, tuvākajā specializētajā servisā. Mūsu mehāniki pret samaksu profesionāli veiks šo pārstādīšanu.

Elektropieslēgums

lekārta ir paredzēta pievienošanai pie 230 V, 50 Hz strāvas avota.

Kontaktligzdai, kurā Jūs pieslēdzat ierīci elektroenerģijas padevei, noteikti jābūt sazemētai. Ja iekārtas tuvumā nav šādas ligzdas, iesakam izsaukt kvalificētu elektriķi, kas ierīkotu kontaktligzdu ar sazemējumu, atbilstoši spēkā esošajiem noteikumiem.

CE Šī iekārta atbilst sekojošām E.E.C. direktīvām:

• 72/23 EEC no 19.02.73. par zemspreguma iekārtām un to papildinājumiem;
• 89/336/EEC 03.05.89. par elektromagnētisko savienojamību un to papildinājumiem.
• 96/57 EEC - 96/09/03 (Enerğijas efektivitātes direktīva) un tās apakšprasības

Uzglabāšanas laika tabula (1)

Svaigu produktu uzglabāšanas veids un laiks ledusskapī

Produkts	Uzglabāšanas laiks dienās							lepakoš anas veids
	1 2	3 4	5 6	7
Jēla gaļa	X	X	x x x	Gaisa necaurlaidīga plēve
Pagatavota gaļa	XX	X		x x x Trauks ar vāciņu
Cepta gaļa	XX	X		x x Trauks ar vāciņu
Jēla malta gaļa	X							Trauks ar vāciņu
Cepta malta gaļa	X	X	x x					Trauks ar vāciņu
Desas, vīnes cīsiņi	X	X	x x					Gaisa necaurlaidīga plēve, celofāns, sviestpapīrs
Jēla zīvs	X	x x						Gaisa necaurlaidīga plēve
Pagatavota zīvs	X	X	x x					Trauks ar vāciņu
Cepta zīvs	X	X	x x x Trauks ar vāciņu
Atvērts zivju konservs	X	x x						Trauks ar vāciņu
Jēls cālis	XX	X		x x x Gaisa necaurlaidīga plēve
Cepts cālis	XX	X		x x x Trauks ar vāciņu
Jēla vista	X	X	x x x Gaisa necaurlaidīga plēve
Vārīta vista	X	X	x x x Trauks ar vāciņu
Jēla pīle, zoss	XX	X		x x x Gaisa necaurlaidīga plēve
Cepta pīle, zoss	XX	X	X		x x x Trauks ar vāciņu
Neatvērta sviesta paciņa	XX	X	X XXX					Origināliepakojums
Atvērta sviesta paciņa	X	X	x x x x x		Origināliepakojums
Piens plastikāta pakā	XX	X		x x Origināliepakojums
Saldais krējums	X	X	x x					Plastikāta paciņa
Krējums	XX	X	X		x x x Plastikāta paciņa
Ciets siers	XX	X	X XXX					Alumīnija folija
Mīksts siers	XX	X	X		x x x Pārtikas plēve
Biezpiens	XX	X	X		x x x Pārtikas plēve
Olas	XX	X	X XXX
Spināti, skābenes	X	X	x x					Pārtikas plēve
Zaļie zirnīši, pākšu pupiņas	XX	X	X		x x x Pārtikas plēve
Sēnes	X	X	x x x Pārtikas plēve
Burkāni, sakņaugi	XX	X	X XXX					Pārtikas plēve
Paprika	X	X	x x x Pārtikas plēve
Tomāti	XX	X	X XXX					Pārtikas plēve
Kāposti	XX	X	X		x x Pārtikas plēve
Augļi, kas ātri bojājas (zemenes, avenes un tml.)	XX	X		x x Pārtikas plēve
Citi augļi	XX	X	X		x x x Pārtikas plēve
Atvērti augļu konservi	XX	X		x x Trauks ar vāciņu
Kūkas ar glazūru	X	X	x x					Trauks ar vāciņu

Apzīmējumi:

X - parastais uzglabāšanas laiks

x - iespējamais uzglabāšanas laiks (attiecas uz tiešām svaigiem produktiem)

Uzglabāšanas laika tabula (2)

Saldētu un dzilī saldētu produktu uzglabāšanas laiks

Produkts Dzesēšanas	nodalījumā, +2...+7 °C temperatūrā	Saldētājkamerā ****, -18 °C temperatūrā
Dārzeni:zaļie zirnīši, pākšu pupiņas, dārzenumiksējums, kabači, kukurūza un tml. 1 diena	12 mēneši
Pagatavoti ēdieni:dārzenu ēdieni, garnējumi, ar gaļu un tml. 1	diena 12 mēneši
Pagatavoti ēdieni:gaļas vai zivs fileja, sautēts stilbs vai kājiņa,asinsdesa un tml. 1 diena 6 mēneši
Kartupeļu, makaronu ēdieni:kartupeļu biezenis, klimpas, čipši un tml. 1 diena 12 mēneši
Zupas:gaļas borščs, pākšu pupiņu zupa, zaļozirnīšu zupa un tml. 1 diena 6 mēneši
Augļi:saldie ķirši, ķirši, ērkšķogas, augļu krēms,sasmalcināti augļi 1 diena 12 mēneši
Gaļa:cālis, pīle, zoss vai to gabali 1 diena 5 mēnešifileja, tuncis 1 diena 6 mēneši
Saldējums, augļu saldējums	1 diena 3 nedēļas

Garantija un serviss

Garantijas noteikumi

Serviss un rezerves da las

lerīces darbības traucējumu gadījumā griezieties pēc palīdzības tuvākajā autorizētajā servisa centrā.

Servisa centrā Jums jāsniedz informācija, kas norādīta uz iekārtas datu plāksnītes.

Datu plāksnīte atrodas ledusskapja tilpnes kreisajā pusē apakšā blakus dārzenu kastītei. Datu plāksnītē uzrādīta informācija (modelis, sērijas nummurs un cita). Ērtības labad pārrakstiet to sekojošā tabulā:

Modelis

Produkta nummurs

Sērijas nummurs

legãdes datums

Izgatavotājs patur tiesības bez brīdinājuma veikt izmaiņas ierīces komplektācijā un tehniskajos parametros.

www.electrolux.com

www.electrolux.lv
