Produkta veids	Manuālais pļāvējs (trumulis)
Pļaušanas platums	40 cm
Izmēri (gar. x plat. x aug.)	120 x 50 x 40 cm
Svars	10 kg
Naža materiāls	Nerūsējošais tērauds
Nažu skaits	5
Pļaušanas augstuma regulēšana	5 pakāpju, 15-40 mm
Zāles savākšanas groza tilpums	30 l
Zāles savākšanas sistēma	Auduma grozs
Korpusa materiāls	Pastiprināta plastmasa
Piedziņa	Rokas (bez motora)
Ieteicamā zāliena platība	Līdz 200 m²
Apkope	Tīrīšana pēc katras lietošanas, nažu asināšana katru sezonu
Drošības pasākumi	Naža aizsargs, drošības bremze, putu rokturis
Rezerves daļas	Pieejamas: naži, grozs, skrūves, gultņi

Bieži uzdotie jautājumi - Ambition 40 Wolf Garten

Kā salikt Ambition 40 pļāvēju?

Salikt rokturi, piestiprinot to ar skrūvēm pie rāmja. Pieskrūvējiet grozu pie āķiem. Pārbaudiet, vai nazis ir pareizi novietots.

Kā noregulēt pļaušanas augstumu?

Pārvietojiet regulēšanas sviru (atrodas pie riteņa) vēlamajā pozīcijā. 5 pakāpes no 15 līdz 40 mm.

Cik bieži asināt nažus?

Ieteicams asināt ik pēc 10-15 lietošanas reizēm vai ja zāle tiek nelīdzeni pļauta. Izmantojiet vīli vai apmeklējiet servisu.

Pļāvējs nesavāc zāli – ko darīt?

Pārbaudiet, vai grozs nav pārāk pilns. Iztīriet izmešanas atveri un pārliecinieties, ka nazis ir ass.

Vai es varu pļaut mitru zāli?

Mēs neiesakām. Mitra zāle pielīp pie naža un groza, pasliktinot pļaušanas kvalitāti.

Kā uzglabāt pļāvēju ziemā?

Rūpīgi notīriet to, ieeļļojiet kustīgās daļas un uzglabājiet sausā telpā.

Naža nomaiņa – kā to izdarīt?

Atvienojiet pļāvēju, noņemiet grozu. Atskrūvējiet naža stiprinājuma skrūves, uzlieciet jaunu un pievelciet. Pārbaudiet atstarpi.

Vai pļāvējam ir drošības sertifikāti?

Jā, tas atbilst normatīvam EN 14910 un ir CE marķējums.

Kāda ir garantija?

Ražotāja standarta garantija ir 2 gadi no iegādes datuma.

Kur iegādāties rezerves daļas?

Daļas pieejamas autorizētajos servisos un interneta veikalos ar Wolf Garten logotipu.

LIETOŠANAS INSTRUKCIJA Ambition 40 Wolf Garten

LV Lietošanas pamācības originals

1 1 2 3

2 2. 1.

3 A A

3 1 2.

B 2.

B 1. 2.

(Lietošanas pamācības ori'gināls)

Contents

For your safety 4

Padomi zāliena kopšanai ... 281

Transportēšana....282

Tehniskā apkope/tīrīšana ... 282

Ekspluatācijas pabeigšana .. 283

Garatija 283

Informācija par motoru ..... 283

Defektu konstatēšana un novēršana .... 284

Firmas plāksnītes dati

Šie dati ir ľoti svarīgi vēlākajai iekārtas identifikācijai, pasūtot rezerves daļas, un servisa dienesta speciālistiem. Firmas plāksnīte atrodas motora tuvumā. Atzīmējiet visus Jūsu ierīces datus uz firmas plāksnītes zemāk norādītajā vietā.

Šī un papildinformācija par ierīci tiek sniegta atsevišķā CE atbilstības deklarācijā, kura ir šīs lietošanas pamācības sastāvdaļa.

Attēli

Atlokiet lappuses ar attēliem lietošanas pamācības sākumā.

Jūsu drošībai

lerīces mērktiecīga izmantošana

Šī ierīce ir paredzēta izmantošanai tikai

– šajā lietošanas pamācībā aprakstītajiem mērķiem un atbilstoši drošības tehnikas noteikumiem;
– zāliena plaušanai piemājas un atpūtas dārzos.

Jebkura ārpus šiem noteikumiem izejoša izmantošana ir noteikumiem neatbilstoša. Noteikumiem neatbilstošas izmantošanas gadījumā garantijas prasības tiek dzēstas un no ražotāja puses tiek noraidīta jebkura atbildība. Tādos gadījumos ierīces izmantotājs ir atbildīgs par trešo personu traumām un viņu mantai izraisītajiem zaudējumiem. Ja ar patvalīgiem ierīces pārveidošanas mēģinājumiem tiek izraisīti tās bojājumi, tad šajos gadījumos ražotāja atbildība tiek izslēgta.

Tikai ierīcēm ar elektropalaides sistēmu:

Piegādātais uzlādes aparāts ir paredzēts tikai ierīces akumulatoru uzlādei. Akumulatoru drīkst uzlādēt tikai ar šo uzlādes aparātu.

levērojiet drošības tehnikas un ierīces vadības noteikumus

Pirms ierīces pirmās izmantošanas, Jūs kā ierīces izmantotājs, rūpīgi izlasiet šo lietošanas pamācību. Rīkojieties, ievērojiet šos noteikumus, un saglabājiet tos vēlākai izmantošanai. Nekad neatļaujiet bērniem vai citām personām, kuras nav iepazinušās ar šo lietošanas pamācību, izmantot ierīci.

Nododot šo ierīci citu personu rīcībā, izsniedziet to kopā ar šo pamācību.

Vispārēji drošības tehnikas noteikumi

Šajā nodaļā Jūs atradīsiet informāciju par vispārējiem drošības tehnikas noteikumiem. Šīs instrukcijas atbilstošajās nodaļās Jūs atradīsiet brīdinājumus, kuri attiecas uz atsevišķiem ierīces konstrukcijas elementiem, tās funkcijām un darba izpildi.

Pirms darba ar ierīci

Šo ierīci izmantojošās personas nedrīkst atrasties apreibinošo līdzekļu, piem., alkohola, narkotikas vai medikamentu ietekmē.

Personas, kuras jaunākas par 16 gadiem, ar šo ierīci nedrīkst strādāt – vietējās pašvaldības var noteikt lietotāju minimālo vecumu.

Šī ierīce nav paredzēta izmantošanai personām (tai skaitā arī bērniem) ar ierobežotām fiziskām, sensoriskām vai psihiskām īpašībām vai nepietiekamu pieredzi un/vai zināšanām, tas pieļaujams vienīgi tai gadījumā, ja tie atrodas par viņu drošību atbildīgas personas uzraudzībā vai ir saņēmuši no šīs personas norādījumus par ierīces izmantošanu.

Bērniem ir nepieciešama uzraudzība, lai pārliecinātos, ka viņi šo ierīci neizmanto rotaļām.

Pirms darba sākuma iepazīstieties ar visu aprīkojumu un vadības elementiem, kā arī to funkcijām. Uzglabājiet degvielu tikai šim nolūkam paredzētās tvertnēs un nekad apsildes avotu tuvumā (piem., pie krāsnīm vai siltā ūdens boileriem). Uzpildiet ierīci tikai zem klajas debess.

Nekad neuzpildiet ierīci, ja motors darbojas vai ir sakarsis.

Nomainiet bojātu izplūdes cauruli, degvielas tvertni vai degvielas tvertnes vāku.

Pirms darba sākuma pārbaudiet, – vai darbojas zāles savācējierīce, un vai labi noslēdzas izmetējvāks. Bojātas, nolietotas vai iztrūkstošas detaļas nekavējoties nomainiet.

– vai nav nolietoti vai bojāti griezējinstrumenti, stiprinātājskrūves un viss griezējbloks. Nolietotas vai bojātas detaļas jānomaina specializētajā darbnīcā tikai komplekta veidā, jo tikai tā ir iespējama nelīdzsvarotības izslēgšana.

Rezerves daļām un aprīkojumam jāatbilst ražotāja noteiktajām prasībām.

Tādēl izmantojiet tikai oriğinālās rezerves daļas un oriğināla-prīkojumu, vai arī ražotāja atļautās rezerves daļas vai aprīkojuma detaļas.

Remontdarbus drīkst realizēt tikai specializētās servisa darbnīcas darbinieki.

Darba laikā ar ierīci

Strādājot ar ierīci vai veicot tās apkopi, nēsājiet atbilstošu darba tērpu, kā piemēram:

• d r o š ibas apavus,
• garas bikses,
• piegułošu apgērbu,
• dzirdes aizsargs,
• aizsargbrilles.

Visam drošības aprīkojumam vienmēr jābūt pilnīgi sakomplektētam un piemontētam pie ierīces nevainojamā stāvoklī.

Nekādā gadījumā neveiciet drošības aprīkojuma konstrukcijas izmainas.

Ar ierīci drīkst strādāt tikai tad, ja tā atrodas tādā tehniskajā stāvoklī, kādā to tika piegādājusi ražotājfirma.

Nekad nepārveidojiet rūpnīcā iepriekš nostādītos motora noregulējumus.

Izvairieties no atklātas uguns, dzirkstelošanas un nesmēkējiet.

Pirms visiem ierīces apkopes darbiem

Lai izvairītos no traumām, pirms jebkura darba uzsākšanas ar šo ierīci (piem., apkopes un iestatīšanas) un transportēšanas (piem., celšanas un pārnešanas):

- izslēdziet motoru,

- izvelciet (ja ir) aizdedzes atslēgu,

• nogaidiet, līdz visu kustīgo detaļu darbība ir pilnīgi apstājusies un motors ir atdzisis,
  – atvienojiet motora aizdedzes sveces spraudni, lai aiz pārskatīšanās novērstu motora palaidi,
• ievērojiet drošības tehnikas papildnorādījumus motora lietošanas pamācībā.

Pēc darba ar ierīci

Nekad neatstājiet ierīci, neizslēdzot motoru un – ja ir – izvelciet aizdedzes atslēgu.

Drošības pierīces

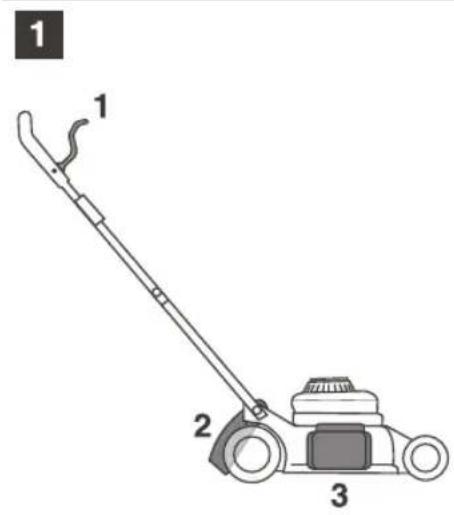

1. attēls

⚠ Bīstami!

Nekad neizmantojiet ierīci ar bojātām vai nepiemontētām drošības pierīcēm.

Drošības rokturis (1)

Drošības rokturis kalpo Jūsu drošībai, lai Jūs avārijas gadījumā varētu nekavējoties apstādināt motoru un griezējmehānismu.

Nekādā gadījumā nemēģiniet pārveidot tā funkcijas.

Izmetējvāks (2) vai atsitienu aizsargs (3)

Izmetējvāks/atsitienu aizsargs sargā Jūs no griezējmehānisma vai atmestu cietu priekšmetu traumām. lerīci drīkst darbināt tikai ar iebūvētu izmetējvāku vai atsitienu aizsargu.

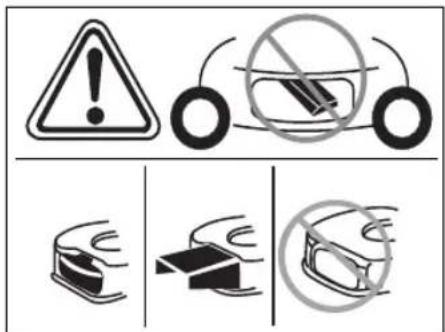

Uz ierīces attēlotie simboli

Uz ierīces atrodas dažādi simboli un uzlīmes. Zemāk tiek paskaidrota šo simbolu nozīme:

Uzmanību! Pirms ekspluatācijas izlasiet lietošanas pamācību!

Bīstamības zonā nedrīkst atrasties nepiederošas personas!

Pirms visu apkopes darbu uzsākšanas un pirms ierīces atstāšanas izslēdzot motoru un izvelciet aizdedzes atslēgu. Papildnorādījumus sk. nodaļā "Jūsu drošībai".

Pirms ierīces griezējinstrumentu apkopes atvienojiet aizdedzes sveces spraudni! Pirkstiem un kājām nedrīkst atrasties griezējinstrumentu tuvumā! Pirms ierīces noregulēšanas, tīrīšanas vai pārbaudes, ierīci izslēdziet un atvienojiet aizdedzes sveces spraudni.

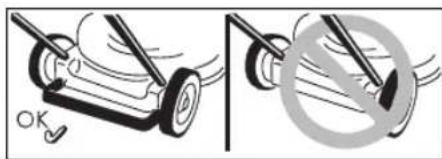

Traumu bīstamība – strādājiet tikai ar montētu atsitienu aizsargu.

OK NO

Traumu bīstamība – strādājiet tikai ar montētu pakaļējo apskavu.

Traumu bīstamība – strādājiet tikai ar montētu izmetējvāku.

Vienmēr saglabājiet šos simbolus uz ierīces salasāmā stāvoklī.

Lietošanas pamācībā norādītie simboli

Šajā lietošanas pamācībā ir izmantoti simboli, kuri pievērš Jūsu uzmanību bīstamībai vai svarīgiem norādījumiem. Zemāk tiek sniegti šo simbolu izskaidrojumi:

Bīstami!

Jums tiek norādīts par bīstamību, kura saistīta ar aprakstīto darbību un personu drošības apdraudēšanu.

Uzmanību

Jums tiek norādīts par bīstamību, kura saistīta ar aprakstīto darbību, kuras rezultātā var rasties ierīces bojājumi.

Norādījums

Ar šo simbolu tiek apzīmēta svarīga informācija un norādījumi par ierīces pareizu lietošanu.

Montāža

Pamācības beigās vai lietošanas pamācības pielikumā ar attēlu palīdzību tiek parādīts ierīces montāžas process.

Norādījumi par likvidēšanu

Atlikušo iepakojuma materiālu, nolietotas ieīces utt. likvidējiet saskaņā ar vietējiem noteikumiem.

Vadība

levērojiet arī norādījumus motora lietošanas pamācībā.

Bīstami

Nelaimes gadijums

- Personas, un īpaši bērni vai dzīvnieki, plaušanas laikā nekad nedrīkst atrasties ierīces tuvumā. Viņi var gūt traumas no atsviestiem akmeņiem vai līdzīgiem priekšmetiem.

Paklupšana

• Pārvietojiet ierīci tikai soļojot.
  – Esiet arī īpaši piesardzīgi, plaujot atpakaļgaitā, vai velkot ierīci savā virzienā vai atpakaļ.

• Plaujot stāvās nogāzēs, ierīce var apgāzties un Jūs varat gūt traumas. Vadiet ierīci tikai škērsām pret nogāzi, bet nekad uz augšu un uz leju. Plaujiet tikai tādās nogāzēs, kuru maksimālais slīpums nepārsniedz 20%.

• Esiet īpaši uzmanīgi, mainot kustības virzienu un vienmēr saglabājiet drošu stāju.
• Traumu bīstamība pastāv, plaujot robežiecirkņos. Ceļmalās, dzīvžogu tuvumā vai stāvās nogāzēs plaušana ir ľoti bīstama. Tādēļ vienmēr ievērojiet drošības distanci.
  – Plaujot mitru zāli, un augsnes izturībai samazinoties, var tikt izraisīta ierīces slīdēšana, un Jūs varat paklupt. Tādēļ uzsāciet plaušanu tikai tad, kad zāle ir nožuvusi.
• Strādājiet tikai dienas gaismā vai pie loti laba mākslīgā apgaismojuma.

Traumu bīstamība

– Nepieciešams past āvīgi ieturēt ar vadsvirām noteikto drošības attālumu līdz darbībā esošajam instrumentam.
– lerīci apkalpojošās personas darba zonai ierīces darbināšanas laikā jābūt aiz vadroktura.
– Nekad nelieciet rokas vai kājas pie rotējošām detaļām, vai zem tām.
- N e i z m a n t o j i e t i e r īci nelab vēlīgos laika apstāklos, piem., lietus vai negaisa laikā.
– I z s I ēdziet motoru un nogaidiet, līdz visu griezējinstrumentu darbība apstājas:

- pirms ierīces apgāšanas, - transportēšanai pāri virsmām, kuras nav pārklātas ar zāli.

– Izslēdziet motoru, lai novērstu tā palaišanu neuzmanības dēļ: izvelciet (ja ir) aizdedzes atslēgu, atdzesējiet motoru un atvienojiet aizdedzes sveces spraudni.

– pirms izmetēja aizsērējumu un noblokējumu novēršanas,

– pirms zāliena plaujmašīnas pārbaudes, tīrīšanas, noregulēšanas vai apkopes darbu realizēšanas,
- ja i erīcē ir iekļuvis svešķermenis. Pārbaudiet zāliena pļaujmašīnas bojājumus, un to konstatēšanas gadījumā griezieties pēc palīdzības specializētajā darbnīcā,
- ja ierīce sāk neparasti spēcīgi vibrēt. Tad nekavējoties pārbaudiet to.
– Nekad neceliet vai nenesiet ierīci ar ieslēgtu motoru.
- Pārbaudiet darba iecirknī, kurā būs jāstrādā ar ierīci, un novāciet visus priekšmetus, kurus zāliena plaujmašīna varētu satvert un aizmest.
– Ja griezējmehānisms saskaras ar kādu svešķermeni (piem., akmeni), vaija ierīce sāk neparasti vibrēt: nekavējoties izslēdziet motoru.

Pārbaudiet zāliena plaujmašīnas bojājumus, un to konstatēšanas gadījumā griezieties pēc palīdzības specializētajā darbnīcā.

– Nekad nestāviet zāles izmetējcaurumu priekšā, ja tiek darbināta sirpja plaujmašīna. lerīcēs ar zāles savācēju:
– Nonemot zāles savācēju, Jūs un citas personas var gūt traumas no atsviestās nopļautās zāles vai svešķermeņiem. Nekad neiztukšojiet zāles savācēju motora darbības laikā. lerīci izslēdziet.

Noslāpšanas bīstamība ar tvana gāzi.

Darbiniet iekšdedzes motoru tikai zem klajas debess.

Uguns un sprādzienbīstamība

• Benzīna tvaiki ir sprādzien-bīstami un benzīns pieder pie viegli uzliesmojošiem škidrumiem.
  – Uzpildiet degvielu pirms motora palaišanas. Ja motors darbojas, vai vēl nav atdzisis, degvielas tvertnei jābūt cieši noslēgtai.

– Uzpildiet degvielu tikai tad, ja motors ir izslēgts un atdzisis. Izvairieties no atklātas uguns, dzirksteļošanas un nesmēķē-jiet. Uzpildiet ierīci tikai zem klajas debess.
- Degvielas pārlīšanas gadījumā motoru nedrīkst palaist. Aizstumiet ierīci no vietas, kur tika izlieta degviela un nogaidiet, līdz degvielas tvaiki iztvaiko.
- Lai izvairitos no ugunsbīsta-mības, sekojiet, lai sekojošas detaļas: - motors, - iz p lūdes caurule, - baterijas/akumulatori, - degvielas tvertne nesaskartos ar zāli vai iztekošo ellu.

Paklupšana

- Pārvietojiet ierīci tikai soļojot.

⚠ Uzmanību Bojāta ierīce

- Akmeņi, izmētāti zari un līdzīgi priekšmeti var sabojāt ierīci un izraisīt tās darbības traucējumus. Pirms katras ierīces izmantošanas darba iecirknis jāattīra no cietiem priekšmetiem. - Strādājiet tikai ar tādu ierīci, kuras tehniskais stāvoklis ir nevainojams. Pirms katras ekspluatācijas veiciet vizuālu pārbaudi. īpašu vērību piegrieziet drošības ierīču, vadības elementu nevainojamai darbībai un skrūvsavienojumu stingrai sēžai un bojājumiem. Pirms ekspluatācijas nomainiet bojātās detaļas.

i Darbināšanas laiks

Attiecībā uz darbināšanas laiku ievērojiet nacionālos/vietējos noteikumus (ja nepieciešams, griezieties iestādē, kura nodarbojas ar šo jautājumu kārtošanu).

i Norādījumi par detaļu izvietojumu

Attiecībā uz ierīces virzienu norādēm (piem., pa kreisi, pa labi) izejas punkts vienmēr ir vadrokturis, raugoties ierīces darba virzienā.

Pirms pirmās ekspluatācijas

Motorellas uzpildišana

Uzmanību

Transportēšanas iemeslu dēl ierīce tiek piegādāta bez motorellas.

- Tādēl pirms ierīces pirmās ekspluatācijas uzpildiet to ar motorellu, sk. motora lietošanas pamācību.

Akumulatora uzlāde

(ierīcēs ar elektropalaidi)

⚠️ Apdedzināšanās bīstamība ar ķīmiskajām vielām/ saindēšanās bīstamība

Īpašos gadījumos jārēķinās ar šķidrumu vai gāzu izplūšanu. Akumulators atrodas armatūras panelī pie augšējā roktura (2. attēls).

⚠️ Elektrotraumu bīstamība

Pirms katras izmantošanas pārbaudiet uzlādes aparāta ārējos bojājumus. Nekad neizmantojiet bojātu uzlādes aparātu.

Uzmanību

• Pārliecinieties, vai tīkla darbība atbilst datiem, kuri norādīti uz uzlādes aparāta firmas plāksnītes - 220–230 V un 50 Hz.
  – Sargājiet uzlādes aparātu no mitruma, lietus, sniega un sala.
• Akumulatora uzlādi drīkst realizēt tikai sausā telpā. Nepārsniedziet maksimālo 12 stundu uzlādēšanas laiku.
• Pirms zāliena plaujmašinas ekspluatācijas atvienojiet uzlādes aparātu no tīkla un ierīces.

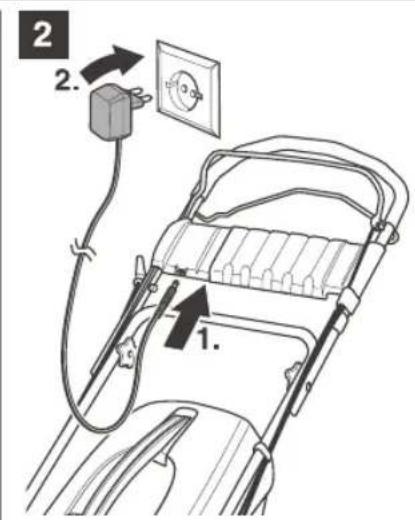

2. attēls

■ Pirms ierīces pirmās izmantošanas uzlādējiet akumulatoru vismaz. uzlādējiet 10 stundas. Izmantojiet tikai piegādes komplekta sastāvā esošo uzlādes aparātu.

i Norādījums

Uzlādes aparāta atvienošana notiek apgrieztā secībā.

i Norādījumi par uzlādes aparāta likvidēšanu

Uzlādes aparāta likvidēšanai jānotiek, balstoties uz elektroiekārtu likvidēšanas noteikumiem. levērojiet vietējos noteikumus.

Noregulēšana pirms katras ekspluatācijas

⚠️ Traumu bīstamība

Pirms visiem ierīces apkopes darbiem

• i z s l ēdziet motoru,
• izvelciet (ja ir) aizdedzes atslēgu,
  – nogaidiet, līdz visu kustīgo detaļu darbība pilnīgi apstājas; motoram jābūt atdzesētam,
• atvienojiet motora aizdedzes sveces spraudni, lai aiz pārskatīšanās novērstu motora palaidi.

Zāles savācēja iekāršana

(ierīcēs ar zāles savācēju)

1. attēls

■ Mazliet paceliet izmetējvāku un iekariet zāles savācēju.

Griezuma augstuma nostādīšana

1. attēls

Nostādiet zāles griezuma augstumu pēc vēlēšanās.

Nostādīšanas iespējas (atkarībā no modeļa) apm. no 3 cm līdz maksimāli 9 cm.

i Norādījums

Nostādiet vienādu augstumu visiem riteņiem ierīcēs ar neatkarīgu riteņa noregulēšanu.

A modelis:

■ Nostipriniet ritenus nepieciešamajā pozicijā.

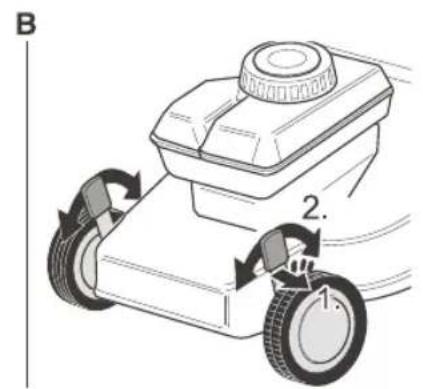

B modelis:

■ Velciet uzliktni un iefiksējiet nepieciešamajā pozicijā.

C modelis:

■ Bīdiet uz priekšu vai atpakal centralizētās augstuma regulēšanas sviru un iefiksējiet nepieciešamajā pozicijā.

Priekšējo riteņu blokēšana

(tikai iekārtas ar blokējamiem priekšējiem riteniem)

1. attēls

Riteņu bloķēšana virzībai uz priekšu – nostādiet ritenus uz priekšu un ievietojiet apskavu lielajā caurumā.

Riteņu brīvkustībai – ievietojiet apskavu mazajā caurumā.

Uzpilde un ellas līmeņa pārbaude

- Uzpildiet neetilētu benzīnu. - Piepildiet degvielas tvertni augstākais līdz 2 cm zem ielietnes apakšējās malas.

■ Stingri noslēdziet degvielas tvertni.

■ Pārbaudiet ellas līmeni, ja nepieciešams, uzpildiet (sk. Motora rokasgrāmatā).

Motora palaišana

1. attēls

Bīstami!

Lai izsargātos no traumām,

- neiedarbiniet motoru, stāvot izmetēja priekšā;

- ievērojiet, lai rokas un kājas neatrastos griezējmehānisma tuvumā;

– nekad nelieciet rokas, kājas vai citas ķermeņa daļas rotējošo detaļu tuvumā. Nekad neatro-dieties izmetēja tuvumā;

Pirms motora palaišanas jāatvieno visi griezējinstrumenti un piedziņas.

Palaides laikā neapgāziet ierīci. Novietojiet ierīci uz līdzena laukuma, kurš pārklāts pēc iespējas ar zemu vai retu zāli.

i Norādījumi par motoru levērojiet informāciju Motora rokasgrāmatā.

– Daži modeli nav aprikoti ar akseleratora sviru, apgriezienu skaits tiek noteikts automātiski. Motors vienmēr darbojas ar optimālu apgriezienu skaitu.
– Arī tad, ja motors ir silts, var būt nepieciešama droseles jeb sūknīša darbināšana.
– Daži modeli nav aprikoti ar droseli un sūknīti. Motors automātiski pāriet uz attiecīgo palaides procesu.

Ja motors ir auksts:

■ Atgrieziet (ja ir) benzīna krānu. lerīces ar droseli
■ Nostādiet droseles sviru |N| pozicijā vai izvelciet lokano trosi un nostādiet (ja ir ) akseleratora sviru uz /max – 5A attēls.

vai

■ Nostādiet akseleratora sviru 📂 pozicijā – 5B attēls.

lerīces ar sūknīti:

■ Stingri 1–5x spiediet sūknīti un nostādiet (ja ir) akseleratora sviru uz /max – 5C attēls.

Ja motors ir silts:

■ Atgrieziet (ja ir) benzīna krānu.
■ Nostādiet (ja ir) akseleratora sviru uz /max.

Ierīces bez elektrostartera:

5E attêls

■ Stāvot aiz ierīces, nospiediet drošības skavu un turiet.
■ Lēni, līdz jūtamai pretestībai, velciet troses startera rokturi un tad ātri un spēcīgi izvelciet trosi. Neļaujiet troses startera rokturim ātri atgriezties izejas pozicijā, bet gan lēni atlaidiet to atpakal.

lerīces ar elektrostarteri:

5D attêls

■ Atvienojiet uzlādes aparātu no tīkla un ierīces.
■ Stāvot aiz ierīces, nospiediet drošības skavu un turiet.

■ Pagrieziet armatūras paneļa atslēgu pa labi un turiet, līdz motors sāk darboties (palaišanas mēģinājums – maks. 5. sekundes, līdz nākošajam mēģinājumam jānogaida 10 sekundes).

i Norādījums:

lerīces ar elektropalaidi motoru var palaist manuāli (atkarībā no modeļa) arī ar troses startera rokturi.

Ja motors darbojas:

■ Pēc motora palaišanas (atkarībā no modela):
– nostādiet (ja ir) atpakal, droseli,
- b ìdiet (ja ir) akseleratora sviru starp /max. un /min., lai lautu motoram ësu brīdi sasilt.
■ Zāliena plaušanai nostādiet akseleratora sviru (ja tāda ir) uz pilnu jaudu.

i Norādījums

Papildinformāciju par motora vadību Jūs varat saņemt motora lietošanas pamācībā.

Motora apturēšana

1. attêls

■ Nostādiet akseleratora sviru (ja tāda ir) /min. pozicijā.

■ Atlaidiet drošības apskavu. Pēc neilga brīža motors un griezējmehānisms apstājas.

Darbs ar ierīci

Riteņu piedziņas ieslēgšana/ izslēgšana

(tikai ierīcēs ar riteņu piedziņu) 6A, B, C attēls

Riteņu piedziņas ieslēgšana

■ Velciet sviru/apskavu un turiet.

Riteņu piedziņas izslēgšana

■ Atlaidiet sviru/apskavu.

Riteņu piedziņas dzinēja ātruma maiņa

(atkarībā no modela)

Uzmanību

Bojāta ierīce

Veiciet nostādījumu tikai motora darbības laikā.

6D/E attëls

■ Izvēlieties ar mazo sviru dažādas ātruma pakāpes.

6F attêls

■ Izvēlieties ar sviru ātruma pakāpes (/max. un /min.).

Zāles savācēja noņemšana un iztukšošana

(ierīcēs ar zāles savācēju)

1. attēls

Ja nopļautais materiāls paliek guļot uz zemes, vai ja iepildes līmeņa indikācija (papildaprīkojums, 12. attēls) norāda, ka grozs ir pilns:

■ Atlaidiet drošības apskavu un nogaidiet, līdz motors apstājas.
■ Nedaudz paceliet izmetējvāku un nonemiet zāles savācēju.
■ Saturu iztukšojiet.

Darbs bez zāles savācēja

Noņemot zāles savācēju, izmetējvāks tiek nolaists uz leju. Strādājot bez zāles savācēja, nog- rieztā zāle tiek nomesta uzreiz lejā.

Pārkārtošanās uz mulčēšanu

(ierīcēs ar mulčēšanas papildaprīkojumu)

lerīces ar aizmugures izmetēju:

8A attēls

■ Nedaudz paceliet izmetējvāku.
■ Noņemot zāles savācēju.
■ levietojiet mulčēšanas palīgierīci (atkarībā no modela).
■ Nolaidiet izmetējvāku.

Norādījums

Modeliem ar integrētu mulčēšanas funkciju mulčēšanas palīgierīce nav nepieciešama – šo funkciju izpilda speciālas formas pakaļējā lūka (8B attēls).

Irīces ar sānizmetēju:

1. attēls

■ Sānizmetēja vietā montējiet atsitienu aizsargu/mulčēšanas noslēgu (9A attēls)

vai

■ Noņemiet sānizmetēju - atsitienu aizsargs/mulčēšanas noslēgs noslēdzas automātiski (9B attēls).

Ierīces pārveidošana uz sānizmetēju

(atkarībā no modela)

■ Ja ir: Noņemiet zāles savācēju un nolaidiet aizmugures izmetējvārstu.
■ Paceliet atsitienu aizsargu/mulčešanas noslēgu un montējiet sānizmetēju (9C attēls).

Pēc darba beigām

■ Izvelciet (ja ir) aizdedzes atslēgu.
■ nogaidiet, līdz visu kustīgo detaļu darbība ir pilnīgi apstājusies un motors ir atdzisis.
■ Aizgrieziet benzīna krānu (ja tāds ir, sk. motora lietošanas pamācību).
■ Atvienojiet motora aizdedzes sveces spraudni.
■ Iztukšojiet zāles savācēju. lerīcēs ar elektropalaidi:
■ Veiciet akumulatora 10 stundu pēcuzlādi.

Norādījums

Novietojiet ierīces slēgtās telpās, motoram jābūt atdzisušam.

Padomi zāliena kopšanai

Sniedzam dažus padomus zāliena veselīgas un vienmērīgas augšanas panākšanai.

Plaušana

Zāliens sastāv no dažādiem zālu veidiem. Bieži plaujot, labāk sākt augt zāle, kura veido spēcīgas saknes un stingru velēnu. Retāk plaujot, labāk sāk augt gara un cita savvaļas zāle (piem., āboliņš, pīpenes).

Normāls zāliena augstums sastāda apm. 4–5 cm. Plaut vajadzētu tikai ^1/_3 no kopējā augstuma; tātad, ja augstums sastāda 7–8 cm, nepieciešama normāla augstuma plaušana.

Neplaujiet zālienu zemāk par 4 cm, jo sausā laikā tas var pasliktināt velēnu kvalitāti.

Garu zāli (piem., atgriežoties pēc atvaļinājuma) plaujiet pa etapiem, līdz normāla garuma sasniegšanai. Plaujot joslas, vienmēr Įaujiet nedaudz nosegties.

Mulčēšana (ar aprīkojumu)

Plaujot zāle tiek sasmalcināta mazos gabalos (apm. 1 cm) un paliek guļot. Zāliens saglabā daudz barības vielu.

Optimālu rezultātu sasniegšanai nepieciešams, lai zāliens vienmēr būtu īss, sk. nodaļu "Plaušana".

Mulčējot ievērojiet sekojošus norādījumus:

– Neplaujiet slapju zāli.
– Nekad nepļaujiet vairāk par maks. 2 cm no zāles kopējā garuma.
- Brauciet lēnām.
- Darbiniet motoru ar maksimālu apgriezienu skaitu.
- R e g u l āri tīriet griezējmehānismu.

Transportēšana

Isas distances ar roku

Bīstami!

Rotējošais griezējinstruments var satvert priekšmetus un atmest tos atpakal, izraisot ar to bojājumus.

Pirms ierīces pārvietošanas pa citām virsmām un nevis zāli, izslēdziet motoru.

Ar transporta līdzekli

Bīstami!

Pirms katras transportēšanas izslēdziet motoru un ľaujiet tam atdzist. Izvelciet aizdedzes sveces spraudni.

Netransportējiet ierīci apgāztā stāvoklī.

Transportēšanas laikā ar automobili vai uz automobila nepieciešama ierīces nodrošināšana pret noslīdēšanu.

Transportējiet ierīci tikai ar iztukšotu degvielas tvertni. Degvielas tvertnes vākam jābūt cieši noslēgtam.

lerīces ar saliekamu rokturi:

1. attēls

■ Lai ierīces transportēšana būtu kompaktāka, rokturi var noliekt.

Tehniskā apkope/ tīrīšana

Bīstami!

Lai izsargatos no traumām, pirms jebkuru ierīces apkopes darbu veikšanas

• i z s l ēdziet motoru,
• izvelciet (ja ir) aizdedzes atslēgu,
• nogaidiet, līdz visu kustīgo detaļu darbība ir pilnīgi apstājusies un motors ir atdzisis,
• atvienojiet motora aizdedzes sveces spraudni, lai aiz pārskatīšanās novērstu motora palaïdi,
• ievērojiet drošības tehnikas papildnorādījumus motora lietošanas pamācībā.

Bīstami!

Lai izsargātos no griezējme-hānisma traumām, tādus darbus, kā piem., griezējnažu nomainu vai asināšanu, jārealizē tikai specializētajā servisa darbnīcā (tam nepieciešami speciāli instrumenti).

Uzmanību

Apgrieziet ierīci vienmēr tā, lai aizdedzes svece norādītu uz augšu, lai degviela vai ella neizraisītu motora bojājumus.

Tehniskā apkope

Uzmanību

levērojiet tehniskās apkopes norādījumus motora lietošanas pamācībā. Sezonas beigās pārbaudes un tehniskās apkopes realizēšanai nododiet ierīci specializētajā darbnīcā.

Uzmanību

Apkārtējās vides piesārņošana ar motoreļļu.

Nomainot ellu, nododiet nolietoto ellu nolietotās ellas savāktuvē vai utilizācijas uzņēmumā.

Apkārtējās vides

piesārṇošana ar baterijām/akumulatoriem.

Nolietotas baterijas/akumula torus nedrīkst likvidēt kopā ar parastajiem atkritumiem. Nododiet nolietotas baterijas/akumulatorus Jūsu pārdevējam vai kādā utilizācijas uzņēmumā. Iznemiet baterijas/akumulatorus pirms ierīces pārstrādes metāllūžnos.

Norādījums

levērojiet Motora rokasgrāmatā sniegtos kontroles un apkopes intervālus.

Atkarībā no modela Jūsu ierīce ir aprīkota ar elektronisku apkopes indikāciju (13. attēls). levērojiet atbilstošas apkopes indikācijas papildus rakstiskajiem apkopes norādījumiem.

Par izmantošanu un ar papildinformāciju Jūs varat iepazīties atseviškā lietošanas pamācībā, kura pievienota apkopes indikācijai.

Pirms katras ekspluatācijas

■ Pārbaudiet ellas līmeni, ja nepieciešams, uzpildiet.
■ Pārbaudiet vītņsavienojumu stingru sēžu, ja nepieciešams, stingri pievelciet.
■ Pārbaudiet drošības iekārtas.

Pārbaudiet sajūga sazobes polu:

(tikai ierīcēs ar riteņu piedziņu)

– lerīce nedrīkst virzīties uz priekšu, ja motors darbojas un ir izslēgta riteņu piedzina.
– lerīcei jāvirzās uz priekšu, ja motors darbojas un ir ieslēgta riteņu piedziņa.
■ Ja nepieciešams, nostādiet sazobes polu ar ievelmēšanas veltnīti/iestatīšanas uzgriezni pie ritenapiedziņas sviras vai lokanās troses.

Pēc pirmajām 2–5 darba stundām

■ Nomainiet ellu, sk. pielikumam pievienoto motora lietošanas pamācību.

Pēc katras plaušanas vai ik pēc 8 nedēlām

(tikai ierīcēs ar elektropalaidi)

■ Veiciet akumulatora 10 stundu pēcuzlādi.

Reizi sezonā

■ Nomainiet ellu, sk. pielikumam pievienoto motora lietošanas pamācību.
■ Ellojiet šarnīrus un izmetējvāka vērpes atsperes.
■ Sezonas beigās pārbaudes un tehniskās apkopes realizēšanai nododiet ierīci specializētajā darbnīcā.

Tīrīšana

Uzmanību

Tīriet ierīci pēc katras ekspluatācijas. Netīra iekārta izraisa materiāla bojājumus un darbības traucējumus. Tīrīšanai neizmantojiet augstspiediena tīrītāju.

Zāles savācēja tīrīšana

(ierīcēs ar zāles savācēju) Visvienkāršāk veikt tīrīšanu uzreiz pēc plaušanas.

■ Noņemiet un iztukšojiet zāles savācēju.
■ Zāles savācēju var tīrīt ar spēcīgu (dārza šlūtenes) ūdensstrūklu.
■ Pirms nākošās lietošanas zāles savācēju labi izžāvējiet.

Zāliena plaujmašīnas tīrīšana

Bīstami!

Darbā ar griezējmehānismu ir iespējamas traumas. Jūsu aizsardzībai izmantojiet darba aizsargcimdus.

Uzmanību

Apgrieziet ierīci vienmēr tā, lai aizdedzes svece norādītu uz augšu, lai degviela vai ella neizraisītu motora bojājumus. Tīriet ierīci pēc iespējas uzreiz pēc plaušanas.

■ Nodalījumu, kurā atrodas griezējmehānisms, un izsviedēja vāku tīriet ar suku, rokas slotinu vai lupatu.
■ Nostādiet ierīci uz riteņiem, un noslaukiet no tās visas zāles un netīrumu paliekas.

Ekspluatācijas pabeigšana

Bīstami

Sprādziena un ugunsbīstamība.

Nekad neuzglabājiet ierīci, kuras tvertne ir piepildīta ar degvielu (benzīnu), telpās, kurās degvielas tvaiki var saskarties ar atklātu uguni vai dzirkstelēm.

Uzmanību

Ierīces materiālie zaudējumi.

Uzglabājiet ierīci (ar atdzisušu motoru) tikai tīrās un sausās telpās. Uzglabājot ilgāku laika periodu, piem., ziemā, obligāti sargājiet ierīci no rūsas.

Pēc sezonas beigām, vai arī, ja ierīce netiek ilgāk par mēnesi izmantota:

■ Izlejiet degvielu piemērotā tvertnē un pārtrauciet motora darbināšanu, kā aprakstīts motora lietošanas pamācībā.

Uzmanību

Izlejiet degvielu tikai zem klajas debess.

■ Tīriet ierīci un zāles savācēju.
■ Sargājot no rūsas, noslaukiet visas metāla detaļas ar eļļas (bez sveku piejaukuma) piesūcinātu lupatu vai apsmidziniet ar eļļu.
■ Uzlādējiet (ja ir) akumulatoru.

Garatija

Katrā valstī ir spēkā garantijas noteikumi, kurus ir izdevusi mūsu firmas pārstāvniecība vai mūsu ražojumu importfirma. Bojājumi tiek novērsti bez samaksas garantijas sniegšanas ietvaros tikai tai gadījumā, ja šie bojājumi radušies materiāla vai ražošanas defektu rezultātā. Garantijas sniegšanas gadījumā griezieties veikalā, kurā šī ierīce tika nopirkta, vai arī mūsu firmas tuvākajā filiālē.

Informācija par motoru

Motora ražotājs atbild par visām ar motoru saistītām problēmām, kuras attiecas uz jaudu, jaudas mērīšanu, tehniskajiem datiem, garantijas sniegšanu un servisu. Informatīvo materiālu Jūs atradīsiet motora ražotāja atseviški izstrādātajā motora īpašnieka un lietotāja rokasgrāmatā.

Defektu konstatēšana un novēršana

Jūsu ierīces darbības traucējumiem parasti ir vienkārši cēloņi, kurus Jums vajadzētu zināt, lai varētu dažreiz ar pašu spēkiem tos novērst. Šaubu gadījumā Jums palīdzēs tirdzniecības uzņēmuma darbinieki.

Problēma	lespējamie cēloņi	Palīdzība
Startera trosi nevar izvilkt.	Netika darbināta drošības skava.	Piespiediet drošības skavu pie augšējā roktura.
	Blokēti naži. Atvienojiet aizdedzes sveces spraudni un novērsiet blokādi.
	Bojāts motors.	Griezieties specializētajā servisa darbnīcā.
Motoru nevar iedarbināt.	Nepareizi nostādīta akseleratora svira.	Nostādiet akseleratora sviru |A|CHOKE pozicijā (ja motors ir atdzisis).
		Nostādiet akseleratora sviru max. vai START pozicijā (ja motors ir silts).
	Plaujmašīna stāv garā zālē.	Novietojiet plaujmašīnu laukumā ar zemāku zāli.
	Tukša degvielas tvertne.	Uzpildiet degvielas tvertni ar tīru, svaigu degvielu.
	Nav uzsprusts aizdedzes sveces spraudnis.	Uzspraudiet aizdedzes sveces spraudni.
	Nolietota vai netīra degviela.	Nomainiet ar svaigu degvielu.
Motoru nevar iedarbināt. Aizs	ērējis gaisa filtrs.	Tīriet gaisa filtru.
	Karburators pārplūdis.	Izskrūvējiet aizdedzes sveci, izžāvējiet, nostādiet akseleratora sviru uz minimumu, vairākas reizes atkārtojiet palaišanu, ieskrūvējiet aizdedzes sveci, no jauna palaidiet motoru.
	Drosele nav darbināta. Darbiniet droseli.
	Aukstās palaides laikā netika nospiests sūknītis.	Darbiniet sūknīti.
– lerīcēs ar elektropalaidi:	Izlādējies akumulators.	Uzlādējiet akumulatoru ar līdzpiegādāto uzlādes aparātu.
	Bojāts elektrības vads.	Pārbaudiet, vai elektrības vads nav bojāts.
Neparasti trokšņi (sitieni, žvadzēšana, klabēšana).	Vaļīgas skrūves, uzgriežņi vai citas nostiprinājuma detaļas.	Nostipriniet detaļas. Ja trokšņi saglabājas, griezieties specializētajā servisa darbnīcā.
Satricinājumi, vibrācija.	Nenostiprināti naži.	Uzticiet nažu stiprināšanas skrūves pievilkšanu specializētajai servisa darbnīcai.
	Bojāti naži. Uzticiet nažu nomaiņu specializētajai servisa darbnīcai.
	Nepareizi nobalansēti naži. Uzticiet nažu nomaiņu vai nobalansēšanu specializētajai servisa darbnīcai.
	Slikti nostiprināts motors.	Nostipriniet motoru specializētajā servisa darbnīcā.
Nelīdzens plāvums vai samazinās motora apgriezienu skaits.	Pārāk gara zāle.	Nostādiet lielāku griezuma augstumu, ja nepieciešams, plaujiet divreiz.
Zāle paliek guļot vai zāles savācējs nepiepildās.	Zāle pārāk mitra.	Laujiet zālienam nožūt.
	Aizsērējis izmetējs.	Izslēdziet motoru, noņemiet netīrumus.
	Truli naži. Noasiniet vai nomainiet nažus specializētajā servisa darbnīcā.
	Nepietiekama motora jauda.	Plaujiet biežāk, palieliniet griezuma augstumu.
	Zāles savācējs pilns.	Apstādiniet motoru, iztukšojiet zāles savācēju.
	Zāles savācējs netīrs.	Izslēdziet motoru, notīriet zāles savācēja ventilācijas spraugas.
Nedarbojas riteņu piedziņa.	Pārtrūkusi kīlsiksna vai bojāts reduktors.	Bojātās detaļas nomainiet specializētajā servisa darbnīcā.
	Pārtrūkusi uzstiepšanas trose/ lokanā trose.	Bojātās detaļas nomainiet specializētajā servisa darbnīcā.

WOLF Garten
