NAUDOJIMO INSTRUKCIJA AC Palermo 18K Duo A+ Wood's

„Wood’s“ prekės ženklą daugiau nei prieš 65 metus Kanados Guelpo mieste, Ontarijo valstijoje, įkūrė Woods šeima. „Wood’s“ pradėjo sausintuvų kūrimą ir gamybą 1950-aisiais. Nuo tada „Wood’s“ prietaisai keliems šimtams tūkstančių namų padėjo apsisaugoti nuo drėgmės ir pelėsių bei mėgautis švaresniu oru. Mūsų nešiojami oro kondicionieriai tinka naudoti daugelyje klimatų, net svyruojant temperatūroms ir drėgmės lygiui. Jie tinka naudoti ir jšylančiose patalpose, tokiose kaip svetainės, biurai ar miegamieji. Karšto oro kiekis, kurį oro kondicionierius ištraukia iš patalpos, priklauso nuo patalpos temperatūros, esamo drėgmės lygio ir pastatymo vietos. Išorinės oro sąlygos taip pat gali paveikti oro kondicionieriaus darbo kokybę.

„Wood's“ oro kondicionieriai veikia saugiai ir skirti naudoti pastoviai daugybe metu.

KAIP VEIKIA ORO KONDICIONAVIMO PRIETAISAS?

Žemas slėgis sukuria šaltą orą Pagrindinis oro kondicionieriaus elementas yra aušinimo skystis, kuris esant žemam slėgiui virsta dujomis. Šis procesas „sukuria šaltį“, kuris nukreipiamas į vidų, o šiltas oras išstumiamas. Skystas aušinimo skystis perleidžiamas per išsiplėtimo vožtuva į vamzdį, kuriame yra žemas slėgis. Čia aušinimo skystis išgaruoja ir tampa dujomis. Proceso metu iš aplinkos sugeriama šiluma ir vamzdis atvėsinamas. Ventiliatorius išstumia šaltą orą į patalpą. Dujos pereina per kompresorių, kuris padidina slėgį ir dujas paverčia skysčiu. Šio proceso metu išsiskiria šiluma, ji nukreipiama į vamzdžius kitoje pusėje ir išpučiama ventilatoriumi. Termostatas išjungia prietaisą, kai patalpos oras tampa pakankamai vėsus.

1. ISPÈJIMAI

A3

Degioji medžiaga. Šiame prietaise yra R290/Propanas yra degus šaltnešis.

Šiame vadove rasite saugos informacija.

Žr. techninį vadovą

Žr. operatoriaus vadovą.

SAUGOS INFORMACIJA

Prieš įrengdami ir naudodami prietaisą, atidžiai perskaitykite pateiktus nurodymus. Gamintojas neatsako už sužalojimus ir pažeidimus, atsiradusius neteisingai naudojant prietaisą. Instrukciją visada laikykite prie prietaiso, kad prireikus galėtumėte pasiskaityti.

Vaikų ir pažeidžiamų žmonių sauga

ISPÉJIMAS

Susižalojimo arba nuolatinio nejgalumo pavojus. Ši prietaisą gali naudoti vaikai nuo 8 metų ir asmenys, turintys psichinę, jutiminę ar fizinę negalią, arba neturintys pakankamai patirties ar žinių, jei juos prižiūri arba išmoko saugiai naudotis prietaisu kitas asmuo ir jei jie supranta su prietaiso naudojimu susijusius pavojus.

Neleiskite vaikams žaisti su prietaisu.

Jaunesni kaip 3 metų vaikai turėtų būti laikomi atokiau, nebent jie būtų nuolat prižiūrimi. Visas pakuotes laikykite atokiau nuo vaikų. Prietaiso valymo ir priežiūros darbų vaikai be priežiūros atlikti negali.

Bendroji sauga

Šis prietaisas skirtas naudoti buitinėje ir panašioje aplinkoje, tokioje kaip svetainės, gyvenamosios patalpos, darbuotojų virtuvės parduotuvėse, biuruose ir kitokioje darbinėje aplinkoje. Tipo plokštelė yra oro kondicionieriaus šone arba galinėje pusėje. Negalima uždengti ventiliacijos angų.

Nenaudokite mechaninių įtaisų ar kitų priemonių atitirpinimo procesui pagreitinti, išskyrus gamintojo rekomenduotus. Prietaiso negalima laikyti patalpoje, kurioje yra veikiančių degimo šaltinių (pvz., atvira liepsna, veikiantis dujinis prietaisas arba elektrinis šildytuvas). Prietaiso negalima badyti ar deginti. Turėkite omenyje, kad šaltnešis gali neturėti kvapo. Prietaisui valyti nenaudokite vandens srovės ir garų. Prietaisą valykite minkšta drėgna šluoste. Naudokite tik neutralius ploviklius. Nenaudokite abrazyvinių gaminių, abrazyvinių šluosčių, tirpiklių ar metalinių daiktų. Jei maitinimo laidas yra pažeistas, jis turi būti pakeistas gamintojo, jo

igalioto techninės priežiūros centro arba kito kvalifikuoto asmens, išvengiant galimo pavojaus.

SAUGOS NURODYMAI

Irengimas JSPÉJIMAS

Ši prietaisą gali jrengti tik kvalifikuotas asmuo.

Pašalinkite visą pakuotę.

Nejrenkite ir nenaudokite pažeisto prietaiso. Prietaisą galima jrengti, eksploatuoti ir laikyti patalpoje, kurios grindų plotas didesnis nei 13 m² (AC Palermo 18K) / 25 m² (AC Palermo 22K). Laikykitės su prietaisu pateiktų jrengimo nurodymų.

Prietaisą perkelkite atsargiai, nes jis yra sunkus. Visada mūvėkite apsaugines pirštines.

Turėkite omenyje, kad šaltnešis gali neturėti kvapo.

Pasirūpinkite, kad aplink prietaisą oras galėtų laisvai cirkuliuoti.

Prieš prijungdami prietaisą prie maitinimo šaltinio, palaukite bent 4 valandas. Per šį laiką alyva subėgs atgal į kompresorių.

Nejrenkite prietaiso arti radiatorių ar kitų šilumos šaltinių.

Nejrenkite prietaiso tiesioginių saulės spindulių apšviečiamoje vietoje.

Elektros maitinimo prijungimas

ISPÉJIMAS

Gaisro ir elektros smūgio rizika. Prietaisas turi būti prijungtas prie jžeminto maitinimo lizdo.

Įsitikinkite, kad duomenų plokštelėje esanti elektros maitinimo informacija atitinka

maitinimo šaltinio duomenis. Jei

taip nėra, kreipkitės į elektriką.

Visada naudokite tinkamai jrengtą smūgiams atsparų lizdą.

Nenaudokite šakotuvų ir ilgintuvų. Pasirūpinkite, kad nebūtų pažeisti elektros komponentai (pvz., kištukas, maitinimo kabelis).

Kreipkitės į įgaliotajį techninės priežiūros centrą arba elektriką, kad pakeistų elektros komponentus.

Maitinimo kabelis turi būti žemiau kištuko lygio.

Kištuką i maitinimo lizdą jjunkite tik jrengimo pabaigoje.

Pasirūpinkite, kad įrengus prietaisą kištukas būtų lengvai pasiekiamas.

Norėdami išjungti prietaisą, netraukite maitinimo kabelio.

Visada traukite tik kištuka.

Kad kompresorius veiktų, šiam įrenginiui reikia mažiausiai

25 A elektros energijos. Kad išvengtumėte namų elektros energijos blokavimo, šiam

jrenginiui nenaudokite jokio ilgintuvo.

Naudoti

ISPÉJIMAS

Sužeidimų, nudegimų, elektros smūgio ar gaisro pavojus.

Nekeiskite šio prietaiso specifikacijos.

Būkite atsargūs, kad nepažeistumėte šaltnešio kontūro. Jame yra propano (R290), aplinkoje lengvai pasklindančių gamtinių dujų. Šios dujos yra degios.

Jei pažeidžiamas šaltnešio kontūras, pasirūpinkite, kad patalpoje nebūtų liepsnos ir

uždegimo šaltinių. Vėdinkite patalpą.

Nedėkite degiųjų gaminių ar daiktų, persisunkusių degiaisiais gaminiais, šalia arba ant prietaiso.

Ši įrenginį valdykite esant 35 laipsnių ar mažesnei aplinkai.

Periodiškai valykite oro filtrą, kad galėtumėte mégautis efektyviausiu aušinimu.

Kai jrenginys išjungtas,

palaukite bent 3,5 minutes prieš perkraudami, kad kompresorius nebūtų pažeistas.

ljungus jrengini, ventilatorius veiks, tačiau kompresorius jsijungs po to, kai aušinimo signalizacija sumirksės tris minutes

Kondicionierių galima prijungti tik prie maitinimo šaltinio, kurio sistemos varža ne didesnė kaip 0,219Ω. Jei reikia informacijos apie sistemos impedanciją kreipkitės į tiekimo instituciją.

Šalinimas

ISPÉJIMAS

Pavojus susižeisti.

Atjunkite prietaisą nuo maitinimo tinklo.

Nupjaukite maitinimo laidą ir išmeskite.

Šio prietaiso šaltnešio kontūras nekenkia ozonui. Informacijos apie tai, kaip tinkamai išmesti prietaisą, teiraukitės savivaldybėje.

Nepažeiskite aušinimo jrenginio dalies, esančios šalia šilumokaičio.

LT

ORO KONDICIONIERIAUS PARUOŠIMAS MONTUOTI

Gabenimas, ženklinimas ir laikymas

1. Irangos, kurioje yra degių šaltnešių, gabenimas turi atitikti gabenimo taisykles
2. Irangos žymėjimas naudojant Atitiktis su vietinėms taisyklėms ženklais
3. Irangos šalinimas naudojant degius šaltnešius laikantis nacionalinių taisyklių
4. Irangos / prietaisų laikymas- Iranga turėtų būti laikoma pagal gamintojo instrukcijas.
5. Supakuotos (neparduotos) įrangos laikymas- Laikomos pakuotės apsauga turėtų būti sukonstruota taip, kad mechaniniai pakuotės viduje esančios įrangos pažeidimai nesukels šaltnešio įkrovos. Didžiausią leistiną kartu laikyti įrenginių skaičių nustato vietiniai įstatymai.
6. Prietaisą reikia laikyti taip, kad nesukeltų mechaninių pažeidimų.
7. Bendras darbo plotas- Visi techninės priežiūros darbuotojai ir kiti, dirbantys toje teritorijoje, turi būti instruktuoti apie atliekamo darbo pobūdį. Vengti darbo uždarose patalpose. Teritorija aplink darbo vietą turi būti atskirta. Užtikrinkite, kad sąlygos aplink būtų saugios, sukontroliuodami degias medžiagas.

2. lrengimas

Svarbu

1. Šj oro kondicionierių galite patogiai perkelti patalpoje į norimą vietą; pervežkite laikykite jį vertikalioje padėtyje. Oro kondicionierių statykite ant lygaus paviršiaus.
   Nejrenkite ir nenaudokite šio oro kondicionieriaus vonioje ar kitoje drėgnoje patalpoje.
   Kadangi mobilus oro kondicionierius turi ratukus, jj lengva pervežti į norimą vietą. Patalpai įkaitus, galima tiesiog įvežti į ją mobilų oro kondicionierių ir greitai atvėsinti orą. Oro kondicionierius veiksmingiausiai naudojamas uždaroje patalpoje. Uždarykite visas duris, langus ir kitas angas, vedančias į patalpą. Oro kondicionieriaus veiksmingumas priklauso nuo temperatūros ir drėgmės lygio.

2. Oro kondicionierių statykite vietoje, kurioje jis neblokuotų oro srauto tėkmės per prietaiso priekinę dalį.

3. Oro kondicionierius, veikiantis tokioje uždaroje erdvėje kaip spinta, bus mažai veiksmingas, jeigu nebus užtikrinamas tinkamas oro srauto patekimas į erdvę ir išmetimas iš jos. Mobilus oro kondicionierius pašalina šilumą iš prietaiso per ventilatoriaus žarną ir išmeta per langą arba išmetamojo oro vožtuvą.

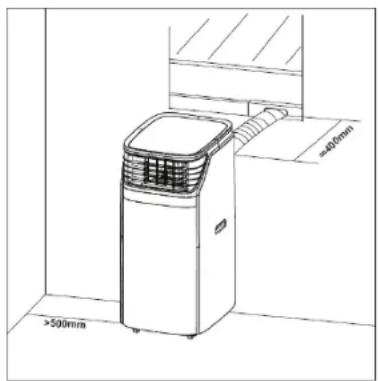

4. Ištraukite išmetimo žarną iki ne

ilgesnio kaip 400 mm ilgio. Išmetimo žarna turi būti laikoma lygiagrečiai ir negalima lenkti aukštyn ar žemyn.

1. Tarp oro kondicionieriaus ir kito artimiausio objekto būtina palikti bent 50 cm atstumą. Žr. nuorodinį pav.

2. Kai šis prietaisas pradeda atitirpti, šviesos diode bus rodomas žodis „DF“

3. Produkto aprašymas

A

1. Išleidimo žarna
2. Lango jungtis Pasirenkamas (į komplektą nejeina)
3. Lango rinkinys
4. Kaištis
5. Baterijos
6. Nuotolinio valdymo pultas
7. Jungtis šalto oro išleidimo linijai (pasirink-tinai)

B

1. Produkto ilustracijos

C

1. Vésaus oro išleidimo anga
2. Valdymo pultas
3. Apvalus adapteris (galas)
4. Išmetimo žarna
5. Dešinės pusės rankena
6. Karšto oro išleidimo anga
7. Viršutinė drenažo anga
8. Vésaus oro Íleidimo grotelès
9. Kairès pusés rankena
10. Karšto oro jleidimo grotelės
11. Apatiné drenažo anga

D

1. Produkto vaizdai iš galinės pusės

E

1. Produkto vaizdas iš viršaus

F

1. MAITINIMO KLAVIŠAS
2. FUNKCIJA
3. TEMPERATŪROS REGULIAVIMO RAKTAS (AUKŠTYN)
4. TEMPERATÜROS REGULIAVIMO RAKTAS (ŽEMYN)
5. L.E.D. EKRANAS
6. GREITIS
7. PROGRAMUOJAMAS LAIKMATIS
8. MIEGO VALDYMO FUNKCIJA
9. VARSTYMAS

G

1. Oro filtro išémimo iliustracija

H

1. Filtro valymo scheminé diagrama

|

1. POWER——jjungimo / išjungimo jungiklis
2. FUNC——Funkcijos „MODE“ (REŽIMAS) pasirinkimas
3. TIMER——Valandinis programavimas
4. AUTO—Automatinis ventiliatoriaus greitis
5. HI —— Didelis ventiliatoriaus greitis
6. MID——Vidutinis ventiliatoriaus greitis
7. LOW——Mažas ventiliatoriaus greitis
8. SLEEP——Naktinio veikimo parinkiklis
9. TEMP. —— Temperatūros parinkiklis
10. SWING——Varstymas

J

1. Nuotolinio valdymo elektromagne- tinės įrangos įrengimas. Naudokite tik 2 AAA tipo 1,5 V baterijas.

K

1. [sukite išmetimo žarną i žarnos jungtį

L

1. Išleidimo žarnos įrengimo pagrindai

M

1. Lango slankiklio mechanizmo jrengimas

N

1. Ileidimo anga lango mechanizmui

O

1. Vandens išleidimo angos iliustracija

EKSPLOATAVIMO REŽIMŲ FUNKCIJA IR ĮRENGIMO APRAŠYMAI

A. Priedai

Išpakavę patikrinkite, ar yra aukščiau paminėti priedai, ir patikrinkite jų paskirtį šio vadovo diegimo įžangoje. Šalto oro išleidimo linijos jungtis yra pasirinktinė.

B. Mobilus oro kondicionierius

J. Nuotolinio valdymo išvaizda ir funkcija. Pastabos: - Nenumeskite nuotolinio valdymo pulto. - Nestatykite nuotolinio valdymo pulto ant tiesioginių saulės spindulių.

M. Valdymo jvadas

Prieš pradedant veiksmus šiame skyriuje:

1) Raskite vieta, kur netoliese yra maitinimo šaltinis.

2) Sumontuokite išmetimo žarną ir gerai sureguliuokite lango padėtį.

3) Gerai prijunkite išleidimo žarną (tik naudojant šildymo modeli);

4) lkiškite maitinimo laidą i jžemintą AC220 \~ 240V / 50Hz lizda;

5) Norėdami jjungti oro kondicionieriu, paspauskite mygtuką POWER.

K&L. Išmetimo žarnų montavimo įvadas A) Laikinas įrengimas

1. Isukite išmetimo žarną i žarnos jungti ir oro kondicionieriaus gale esančią angą
2. Kitą išmetimo žarnos galą padėkite šalia palangės.

N. Langų slankiklių rinkinio montavimas Langu slankiklių rinkinio montavimo būdas dažniausiai yra „horizontalus“ ir „vertikalus“. Kaip parodyta 5 ir 5a pav., prieš montavimą patikrinkite min. ir maks. lango dydį.

1. Sumontuokite lango komplektą ant lango;

2. Sureguliuokite lango slankiklio rinkinio ilgį pagal lango plotį ar aukštį ir pritvirtinkite kaiščiu;

3. lkiškite lango jungties žarną i lango rinkinio angą.

O. Vidinio rezervuaro vandens aliarmo funkcija

Kondicionieriaus vidinéje vandens

talpykloje yra vienas vandens lygio jungiklis, kuris kontroliuoja vandens lygi. Kai vandens lygis pasiekia numatomą aukštį, užsidega viso vandens indikatoriaus lemputė. (kai vanduo bus pilnas, pašalinkite gumos kamštį įrenginio apačioje, ir visas vanduo bus išleistas lauke.)

H. Priežiūros paaiškinimų deklaracija:

Labai svarbu, kad filtras būty regulariai valomas; Priešingu atveju oro kondicionierius gali prarasti talpą ir netgi būti rimtai pažeistas.

1) Prieš valydami, būtinai atjunkite įrenginį nuo bet kurio elektros tiekimo lizdo;
2) lrenginiui valyti nenaudokite benzino ar kitu chemikalu;
3) Neplaukite jrenginio tiesiogiai;
4) Jei kondicionierius pažeistas, susisiekite su pardavėju arba remonto dirbtuvėmis.

1. Oro Filtras

-Jei oro filtras užsikemša dulkėmis / nešvarumais, jį reikia valyti kartą per dvi savaites.

-lšmontavimas

Atidarykite oro jleidimo groteles ir nuimkite oro filtrą.

-Valymas

Nuvalykite oro filtrą neutraliu plovikliu drungnoje (40 °C) temperatūroje ir išdžiovinkite pavėsyje.

-Montavimas

Istatę oro filtrą i įvado groteles, grążinkite komponentus taip, kaip jie buvo.

1. Nuvalykite oro kondicionieriaus paviršių. Pirmiausia nuvalykite paviršių neutraliu plovikliu ir drėgnu skudurėliu, tada nuvalykite sausu skudurėliu.

E. Prieš naudojant

Patikrinkite, ar išmetimo žarna tinkamai pritvirtinta. Perspėjimai dėl vėsinimo ir sausinimo operaciju: -Kai naudojate

aušinimo ir drėgmės šalinimo funkcijas, tarp kiekvieno POWER paspaudimo išlaikykite mažiausiai 3 minučių pertrauką.

- Maitinimas atitinka reikalavimus.

-Lizdas skirtas naudoti kintamosios srovės tinkle.

-Nenaudokite vieno lizdo su kitais prietaisais.

-Maitinimo šaltinis yra

AC220-240V, 50Hz

Atjungus: Visos klavišų ir indikatorių lemputės nėra matomos. Ijungus: Maitinimo mygtuko ir laiko mygtuko indikatoriaus lemputė pusiau veikia.

1. MAITINIMO KLAVIŠAS

Norėdami jungti įrenginį paspauskite „ON“ arba „OFF“

2. FUNKCIJA

Paspauskite ši mygtuką norėdami pasirinkti aušinimą, oro sausinimą ar ventiliatorių.

3. TEMPERATÜROS REGULIAVIMO RAKTAS (AUKŠTYN)

Aušinimo funkcijos metu: Šis mygtukas kiekvieną kartą paspaudus pakelia nustatytą temperatūrą 1 °C, o maksimali riba yra 30 °C. Šildymo funkcijos metu (tik "Duo" modelyje) šis mygtukas kiekvieną kartą jį paspaudus pailgina laiką viena valanda, kartu pailgéja ir ciklas. Laiko nustatymo funkcijos metu: Padidinamas laikas. Šis mygtukas padidina laiką 1 valanda kiekvieną kartą, kai jis paspaudžiamas, ir didina ciklą.

4. TEMPERATÜROS REGULIAVIMO RAKTAS (ŽEMYN)

Aušinimo funkcijos metu: Šis mygtukas kiekvieną kartą paspaudus nuleidžia nustatytą temperatūrą 1 °C, o minimali riba yra 17 °C. Vykdant šildymo funkciją (tik "Duo" modelis) šis mygtukas kiekvieną kartą ji paspaudus iš anksto nustatytą temperatūrą padidina 1 °C, kartu nustatant didžiausią 30 °C ribą. Laiko nustatymo funkcijos metu: Mažėjantis laikas, Šis mygtukas sumažina laiką 1 valanda

EKSPLOATAVIMO REŽIMŲ FUNKCIJA IR IRENGIMO APRAŠYMAI

kiekvieną kartą paspaudus ir sumażina ciklą.

5. L.E.D. EKRANAS

Ekrane rodoma esama nustatymo temperatūra arba laikmačio nustatymas. Pakoregavus nustatytą temperatūrą arba laikmatį, rodomas naujas nustatymas, tada ekrane pateikiama dabartinė nustatyta temperatūra.

※ Ekranas taip pat naudojamas klaidų kodams rodyti, jei įvyktų gedimas, žr. KLAIDŲ KODAI.

6. GREITIS

Aušinimas: Paspauskite norėdami pasirinkti LOW, MEDIUM, HIGH arba AUTO ventiliatoriaus greitį. Jei pasirinkta „AUTO“, „HIGH“, „MEDIUM“ arba „LOW“ bus pasirinktos automatiškai, atsižvelgiant į nustatytos temperatūros ir aplinkos temperatūros skirtumą. Aplinkos temperatura - Nustatymo temperatura >4°C: Mašina turi dideliu greičiu veikiantį ventilatorių.

2°C≤ Aplinkos temperatūra - Nustatymo temperatūra ≤4°C: Mašina yra vidutiniu greičiu veikiantis ventilatorius.

0°C≤ Aplinkos temperatūra - Nustatymo temperatūra ≤2°C : Mašina turi mažu greičiu veikiantį ventiliatorių. Ventiliatorius: Paspauskite norėdami pasirinkti LOW, MEDIUM, HIGH arba AUT ventiliatoriaus greitį.

* Atkreipkite dėmesį, kad automatinį vėjo greitį galima nustatyti tik šildymo (tik "Duo" modelis) ir vėsinimo režimuose.

Pastaba. drėgmės šalinimo funkcijoje šis mygtukas yra netinkamas, nes įrenginys yra apibrėžtas kaip mažas greitis sausinimo režime.

7. PROGRAMUOJAMAS LAIKMATIS

Programuojamas laikmetis ON/OF mygtukas JUNGTAS LAIKMATIS: ljungtas laikmatis naudojamas automatiškai jungti irenginį pasibaigus nustatytam laikui. 1) Budėjimo būsenoje paspauskite mygtuką „TIMER“, kad nustatytumėte

norimą laiką.

2) Pasibaigus nustatytai valandai, jrenginys jsijungs automatiškai.
3) Prieš pasibaigiant laikui, paspauskite mygtuką „POWER“, nustatymo laikas bus atšauktas ir jrenginys jsijungs.
4) Nustatydami laikmatj, galite nustatyti funkcija ir ventiliatoriaus greitj.
IŠJUNGTAS LAIKMATIS: Išjungtas laikmatis naudojamas automatiškai išjungti įrenginį pasibaigus nustatytam laikui.
1) Norédami nustatyti norimą laiką, paspauskite „TIMER“ mygtuką veikimo būsenoje.
2) Pasibaigus nustatytai valandai, jrenginys išsijungs automatiškai.
3) Prieš pasibaigiant laikui, paspauskite mygtuką „POWER”, nustatymo laikas bus atšauktas ir jrenginys išsijungs.

8. MIEGO VALDYMO FUNKCIJA

1) Aušinimo režimo metu paspauskite mygtuką SLEEP, kad nustatytumėte temperatūrą. Po valandos jis padidėja 1°, o po 2 valandų - daugiausia 2°. 2) Norėdami atšaukti nustatymą, dar kartą paspausti mygtuką SLEEP.

9. VARSTYMAS

Paspauskite ši mygtuką, norėdami pasukti oro išleidimo angos ašmenis, ir jis sustos, kai šis mygtukas bus dar kartą paspaustas.

JSPÉJIMAS

Kai vandens bakas užpildytas, ekrano ekrane bus rodoma „E4“. Norėdami tęsti darbą, pirmiausia nuimkite išleidimo žarnos guminį dangtelį, kad pirmiausia ištekėtų vanduo. E4 įspėjimas išnyks nusausinus, tada paspausdami POWER mygtuką ir galite iš naujo paleisti įrenginį.

Priežiūra

Valykite jrenginj minkštu drėgnu skudurėliu. Nenaudokite tirpiklių ar stiprių valiklių, nes tai gali sugadinti jrenginio paviršių.

Aptarnavimo

Jei oro kondicionieriui reikia atlikti techninę apżiūrą, pirmiausia turite susisiekti su vietiniu mażmenininku. Pateikus pretenzijas, del garantijos reikia pateikti pirkimo jrodymą.

Laikymo instrukcijos

Sezono pabaiga

1) Atsukite kanalizacijos dangtį ir ištraukite kamštį, kad kondensatas visiškai nutekėtų.
2) Pusę dienos palaikykite ventiliatoriaus reżimą, kad jis visiškai išdžiūtų ir nepelytų.
3) Išjunkite įrenginį, ištraukite kištuką, tada apvyniokite maitinimo laidą aplink vielos apvijos stulpą, įkiškite kištuką į universalią tvirtinimo angą, esančią galiniame įrenginio skydelyje, uždėkite vandens kamštį ir išleidimo dangtį.
4) Nuimkite šilumos išmetimo žarnų mazgą, išvalykite ir tinkamai laikykite.
5) Tinkamai supakuokite oro kondicionierių į minkštą plastikinį maišelį ir padėkite jį į sausą vietą, kad nepatektų dulkės, laikykite atokiau nuo vaikų.
6) Išimkite baterijas iš nuotolinio valdymo pulto ir tinkamai jį laikykite.

Pastaba:

Isitikinkite, kad jrenginys laikomas sausoje vietoje. Visi jrenginio priedai turi būti tinkamai apsaugoti

Maitinimo laido laikiklis ir universalus lizdas gali gerai apsaugoti maitinimo laidą. Pažangumas, ekologiškumas ir taupoma energija naudojant savaiminio garavimo aušinimo sistemą.

24 valandų laikmačio funkcija, unikali jjungimo / išjungimo funkcija su muzika.

3,5 minučių vėlavimas vėl paleisti kompresoriaus apsaugą ir kitas daugialypės apsaugos funkcijas.

Problema Priežastis TRIKČIŲ ŠALINIMAS
Prietaisas nejsijungia Elektros tikimo triktis		Prijunkite įrenginį prie elektros lizdo ir junkite
		Išleiskite iš prietaiso vandenį.
		Rekomenduojama prietaisą eksploatuoti esant 8-35
		Nustatykite temperatūrą
Aušinama netinkamai Į prietaisą krenta tiesioginiai saulės spinduliai		Uždarykite žaliuzes
		Uždarykite duris ir langus, pašalinkite kitus šilumos šaltinius
		Nuvalykite arba pakeiskite filtro tinklelj
		Pašalinkite kliūtis
Didelis garsas	Prietaisas pastatytas ant nelygaus pavirsiaus.	Pastatykite prietaisą ant lygaus ir kieto pavirsiaus (gali veikti tyliau)
Neveikla kompresorius	Įjungiama apsauga nuo perkaitimo Palaukite, kol temperatūra sumažės, prietaisas vėl įsijungs automatiškai
Neveikia nuotolinio valdymo pultas	Per didelis atstumas	Nuotolinio valdymo pultą prineškite arčiau oro kondicionieriaus, įsitikinki-te, kad imtuvas priima signalą.
	Nuotolinio valdymo pultas neatsuktas į signalų imtuva ant prietaiso.
	Išsikrovė baterijos	Pakeiskite baterijas
Jei su sausintuvu iškilo problemų, žr. sk. Trikčių diagnostika. Jei patarimai nepadeda, susisiekite su savo oro kondicionierlaus aptarnavimo įmone.

Klaidu kodai Priežastis TRIKČIŲ ŠALINIMAS
E1 Kodas	Trumpas elektros jungimas tiek temperatūros jutiklyje, tiek PCB	Dėl remonto kreipkitės į elektriką
E2 Kodas Trumpas elektros jungimas temperatūros jutiklio vario vamzdyje ir PCB laiduose	Dėl remonto kreipkitės į elektriką
E4 Kodas	Rodo, kad vandens bakas yra pilnas arba blogas kontaktas su maitinimo kištuku	Norėdami išleisti vandenį, vartotojas turi ištraukti guminį kamštį, esantį įrenginio apačioje. Arba patikrinkite, ar tinkamas maitinimo kištukas

Garantijos

2 metų vartotojo garantija dėl gamybos trūkumu nebuvimo Atkreipkite dėmesį, kad garantija galioja tik pateikus pirkimo kvitą. Garantija galioja tik tuo atveju, jei prietaisas buvo naudojamas pagal instrukcijas ir saugos įspėjimus, pateikiamus šiame vadove. Garantija neapima žalos, atsiradusios dėl netinkamo produkto naudojimo.

PASTABA. 2 metų garantija taikoma tik buitiniams vartotojams, be komerciniam prietaiso naudojimui.

PASTABA!

Užsiregistruokite adresu www.warrantywoods.com ir sužinokite daugiau apie tal, kaip pratęsti garantiją. Daugiau informacijos pateikiama tinklapyje woods.se.

Rekomenduojamos sąlygos

tinkamam oro sausintuvo veikimui:

Geriausia darbinė aplinkos temperatūra vėsinant yra 17–35 ° C. Saugiklio parametras: 5ET arba SMT, 3.15A, 250Vac.

TECHNINIAI DUOMENYS	Palermo 18K Palermo 18K Duo A+ Palermo 22K
Aušinimo galia	5,3 KW	5,3 KW	6,5 KW
Šildymo pajėgumas		5,0 KW
Elektros sąnaudos aušinimas/sildymas	2,030 KW	1,7 KW/1,65KW	2,500 KW
Oro srautas:	950 m3/h	950 m3/h	950 m3/h
Energijos klase	A	A+	A
Sausinimas	90 L/24h	90 L/24 h	120 L / 24h
Temperaturos nustatymas	17–30 °C	17–30 °C	17–30 °C
Darbine temperatura aušinimas/sildymas	16–35 °C	16–35 °C /heating/-23°C	16–35 °C
EER aušinimas/sildymas	2,6	3,1/3,0	2,6
Šaltnešio dujos	R290/264g	R290/250g	R290/369g
Garsumo lygis	65 dB	65dB	65 dB
Svoris	51 kg/60 kg	51,5 kg/60,5 kg	52 kg/61 kg
Matmenys mm, I x P x A	540x695x1140	540 x 695 x 1140	540x695x1140

* Gali būti techninių pakeitimų ir patobulinimų. Visos vertės yra apytikrės ir gali skirtis dėl išorinių aplinkybių, pavyzdžiui, temperatūros, vėdinimo ir drėgmės.

Pastaba: Aplinkos apsauga ir šalinimas

• Vartotojai yra teisiškai jpareigoti tinkamai šalinti elektroninius prietaisus, lempas ir baterijas pasibaigus jų naudojimo laikui.

- Juos galima nemokamai gražinti j tam skirtas viešąsias surinkimo vietas arba per mažmenininkus.

- Asmens duomenų ištrynimas yra vartotojo atsakomybė.

- Lemputes ir baterijas, kurias galima saugiai išimti ir kurios néra jmontuotos nuolatinai, reikia atskirti ir šalinti atskirai.

- Teisės aktų reikalavimus atitinkantis šalinimas reglamentuojamas regioniniais teisės aktais.

- Perbraukto šiukšlių konteinerio simbolis reiškia, kad elektroniniai prietaisai ir baterijos po jų naudojimo laiko pabaigos jokiu būdu negali būti išmetami su buitinėmis atliekomis.

- Po šiukšlių dėžės esantys simboliai nurodo, kad gaminyje gali būti tam tikrų medžiagų (švinas = Pb, gyvsidabris = Hg, kadmis = Cd).

- Sis atskyrimas yra būtinas, nes baterijose ir elektroniniuose prietaisuose yra vertingų išteklių ir medžiagų, kurios yra kenksmingos žmonėms ir aplinkai.

- Perdirbdami, surinkdami ir pakartotinai naudodami baterijas ir tinkamus elektroninius prietaisus, jüs prisidedate prie aplinkos ir žmonių sveikatos išsaugojimo ir apsaugos.

LV

WOOD'S TİRAM UN VESELİGAM IEKŞTELPU GAISAM
