Produkto tipas	Mobilus kondicionierius
Prekės ženklas	Wood's
Modelis	AC Milan 7K
Matmenys (ilgis x plotis x aukštis)	355 x 350 x 700 mm
Svoris	22 kg
Maitinimas	220-240 V ~ 50 Hz
Vėsinimo galia	2000 W
Energijos suvartojimas	750 W
Oro srautas	350 m³/h
Energijos klasė	A
Drėgmės šalinimo talpa	19 L/24 h
Temperatūros diapazonas (vėsinimas)	15-31 °C
Šaltnešis	R290 (propanas), 100 g
Triukšmo lygis	61 dB
Pagrindinės funkcijos	Vėsinimas, drėgmės šalinimas, ventiliatorius, 24h laikmatis, svyravimas, miego režimas, vaikų užraktas
Priežiūra ir valymas	Filtruoti valyti kas 2 savaites neutraliu plovikliu; paviršių drėgna šluoste
Saugumas	Degus šaltnešis R290; reikalingas grindų plotas didesnis nei 4,2 m²; nenaudoti vonios kambaryje
Garantija	2 metai (vartotojui); galima pratęsti www.warrantywoods.com

Dažnai užduodami klausimai - AC Milan 7K Wood's

Kur galiu atsisiųsti Wood's AC Milan 7K instrukciją?

Visa instrukcija nemokamai pasiekiama PDF formatu notice-facile.com ir oficialioje Wood's svetainėje. Galite atsisiųsti ją tiesiogiai iš produkto puslapio.

Koks minimalus patalpos plotas montuojant kondicionierių?

Kondicionierius turi būti montuojamas patalpoje, kurios grindų plotas didesnis nei 4,2 m². Ši sąlyga yra būtina saugumui su šaltnešiu R290.

Kaip naudoti vėsinimo režimą?

Paspauskite mygtuką Mode, kol pasirodys piktograma 'Vėsinimas'. Naudokite + arba - mygtukus temperatūrai nustatyti nuo 15 iki 31 °C. Įsitikinkite, kad išmetimo žarna yra tinkamai nukreipta į lauką.

Kaip išpilti vidinį vandens rezervuarą?

Kai pasirodo klaidos kodas E4 ir užsidega vandens pilnumo lemputė, atjunkite įrenginį ir išimkite guminį kamštį prietaiso apačioje, kad ištuštintumėte visą vandenį. Taip pat galite prijungti išleidimo žarną nuolatiniam drenavimui.

Kaip dažnai valyti oro filtrą?

Oro filtrą reikia valyti kas dvi savaites. Atidarykite oro įleidimo groteles, išimkite filtrą, nuplaukite jį neutraliu plovikliu šiltame vandenyje (max 40 °C), tada leiskite išdžiūti pavėsyje prieš vėl įdedant.

Ką reiškia klaidos kodas E4?

Kodas E4 reiškia, kad vidinis vandens rezervuaras yra pilnas. Išpilkite vandenį, kaip nurodyta ankstesniame klausime. Jei problema išlieka, vandens siurblys gali būti pažeistas; susisiekite su pardavėju.

Ar galiu naudoti kondicionierių žiemą šildymui?

Šis modelis AC Milan 7K yra skirtas tik vėsinimui, drėgmės šalinimui ir ventiliacijai. Jis neturi šildymo funkcijos. Sezono pabaigoje išpilkite vandenį, paleiskite ventiliatoriaus režimą džiovinimui, tada padėkite įrenginį sausoje vietoje.

Kaip pratęsti Wood's AC Milan 7K garantiją?

2 metų vartotojo garantiją galima pratęsti užsiregistravus svetainėje www.warrantywoods.com. Išsaugokite pirkimo įrodymą bet kokiems reikalavimams.

Kodėl triukšmo lygis yra didelis?

Per didelis triukšmas gali kilti dėl nelygaus grindų: pastatykite įrenginį ant lygaus paviršiaus. Cirkuliuojančio šaltnešio garsai yra normalūs. Jei triukšmas tęsiasi, patikrinkite, ar išmetimo žarna nėra užsikimšusi ir ar prietaisas yra stabilus.

Kokios saugumo priemonės su dujomis R290?

R290 yra degus. Nepradurkite, nedeginkite ir nepažeiskite šaltnešio kontūro. Nuotėkio atveju pašalinkite visas liepsnas ar uždegimo šaltinius ir vėdinkite patalpą. Prietaisas turi būti montuojamas patalpoje, kurios plotas ne mažesnis kaip 4,2 m².

NAUDOJIMO INSTRUKCIJA AC Milan 7K Wood's

„Wood's“ prekės ženklą daugiau nei prieš 70 metų Kanados Guelpo mieste, Ontarijo valstijoje, įkūrė Woods šeima. „Wood's“ pradėjo sausintuvų kūrimą ir gamybą 1950-aisiais. Nuo tada „Wood's“ prietaisai keliems šimtams tūkstančių namų padėjo apsisaugoti nuo drėgmės ir pelėsių bei mėgautis švaresniu oru. Mūsų nešiojami oro kondicionieriai tinka naudoti daugelyje klimatų, net svyruojant temperatūroms ir drėgmės lygiui. Jie tinka naudoti ir įšylančiose patalpose, tokiose kaip svetainės, biurai ar miegamieji. Karšto oro kiekis, kurį oro kondicionierius ištraukia iš patalpos, priklauso nuo patalpos temperatūros, esamo drėgmės lygio ir pastatymo vietos. Išorinės oro sąlygos taip pat gali paveikti oro kondicionieriaus darbo kokybę.

„Wood's“ oro kondicionieriai veikia saugiai ir yra skirti naudoti daugelį metų.

KAIP VEIKIA ORO KONDICIONAVIMO PRIETAISAS?

Žemas slėgis sukuria šaltą orą Pagrindinis oro kondicionieriaus elementas yra aušinimo skystis, kuris esant žemam slėgiui virsta dujomis. Šis procesas „sukuria šaltį“, kuris nukreipiamas į vidų, o šiltas oras išstumiamas.

Skystas aušinimo skystis perleidžiamas per išsiplėtimo vožtuvą į vamzdį, kuriame yra žemas slėgis.

Čia aušinimo skystis išgaruoja ir tampa dujomis. Proceso metu iš aplinkos sugeriama šiluma ir vamzdis atvėsinamas.

Ventiliatorius išstumia šaltą orą į patalpą. Dujos pereina per kompresorių, kuris padidina slėgį ir dujas paverčia skysčiu. Šio proceso metu išsiskiria šiluma, ji nukreipiama į vamzdžius kitoje pusėje ir išpučiama ventiliatoriumi.

Termostatas išjungia prietaisą, kai patalpos oras tampa pakankamai vėsus.

1. ĮSPĖJIMAI

Degioji medžiaga. Šiame prietaise yra R290/Propanas – degus šaltnešis.

Šiame vadove rasite saugos informaciją.

Žr. techninį vadovą

Žr. operatoriaus vadovą.

SAUGOS INFORMACIJA

Prieš įrengdami ir naudodami prietaisą, atidžiai perskaitykite pateiktus nurodymus. Gamintojas neatsako už sužalojimus ir pažeidimus, atsiradusius neteisingai naudojant prietaisą. Instrukciją visada laikykite prie prietaiso, kad prireikus galėtumėte pasiskaityti.

Vaikų ir pažeidžiamų žmonių sauga

ĮSPĖJIMAS

Susižalojimo arba nuolatinio neįgalumo pavojus.

Šį prietaisą gali naudoti vaikai nuo 8 metų ir asmenys, turintys psichinę, jutiminę ar fizinę negalią, arba neturintys pakankamai patirties ar žinių, jei juos prižiūri arba išmoko saugiai naudotis prietaisu kitas asmuo ir jei jie supranta su prietaiso naudojimu susijusius pavojus.

Neleiskite vaikams žaisti su prietaisu.

Jaunesni kaip 3 metų vaikai turėtų būti laikomi atokiau, nebent jie būtų nuolat prižiūrimi.

Visas pakuotes laikykite atokiau nuo vaikų.

Prietaiso valymo ir priežiūros darbų vaikai be priežiūros atlikti negali.

Bendroji sauga

Šis prietaisas skirtas naudoti buitinėje ir panašioje aplinkoje, tokioje kaip svetainės, gyvenamosios patalpos, darbuotojų virtuvės parduotuvėse, biuruose ir kitokioje darbinėje aplinkoje. Tipo plokštelė yra oro kondicionieriaus šone arba galinėje pusėje.

Negalima uždengti ventiliacijos angų.

Nenaudokite mechaninių įtaisų ar kitų priemonių atitirpinimo procesui pagreitinti, išskyrus gamintojo rekomenduotus.

Prietaiso negalima laikyti patalpoje, kurioje yra veikiančių degimo šaltinių (pvz., atvira liepsna, veikiantis dujinis prietaisas arba elektrinis šildytuvas). Prietaiso negalima badyti ar deginti.

Atminkite, kad šaltnešiuose gali būti kvapo. Prietaisui valyti nenaudokite vandens srovės ir garų. Prietaisą valykite minkšta drėgna šluoste. Naudokite tik neutralius ploviklius. Nenaudokite abrazyvinių gaminių, abrazyvinių šluosčių, tirpiklių ar metalinių daiktų.

Jei maitinimo laidas yra pažeistas, jis turi būti pakeistas gamintojo, jo

igalioto techninės priežiūros centro arba kito kvalifikuoto asmens, išvengiant galimo pavojaus.

SAUGOS NURODYMAI

Įrengimas ĮSPĖJIMAS

Šį prietaisą gali įrengti tik kvalifikuotas asmuo.

Pašalinkite visą pakuotę.

Neįrenkite ir nenaudokite pažeisto prietaiso. Prietaisą galima įrengti, eksploatuoti ir laikyti patalpoje, kurios grindų plotas didesnis nei 4.2 m² (7k), 7,7 m² (9k), 9,6 m² (12k). Laikykitės su prietaisu pateiktų įrengimo nurodymų. Prietaisą perkelkite atsargiai, nes jis yra sunkus. Visada mūvėkite apsaugines pirštines. Turėkite omenyje, kad šaltnešis gali neturėti kvapo.

Pasirūpinkite, kad aplink prietaisą oras galėtų laisvai cirkuliuoti. Prieš prijungdami prietaisą prie maitinimo šaltinio, palaukite bent 4 valandas. Per šį laiką alyva subėgs atgal į kompresorių.

Neįrenkite prietaiso arti radiatorių ar kitų šilumos šaltinių. Neįrenkite prietaiso tiesioginių saulės spindulių apšviečiamoje vietoje.

Elektros įranga ĮSPĖJIMAS

Gaisro ir elektros smūgio rizika. Prietaisas turi būti prijungtas prie įžeminto maitinimo lizdo. Įsitikinkite, kad duomenų plokštelėje esanti elektros maitinimo informacija atitinka maitinimo šaltinio duomenis. Jei taip nėra, kreipkitės į elektriką. Visada naudokite tinkamai įrengtą

smūgiams atsparų lizdą.

Nenaudokite šakotuvų ir ilgintuvų. Pasirūpinkite, kad nebūtų pažeisti elektros komponentai (pvz., kištukas, maitinimo kabelis).

Kreipkitės į įgaliotąjį techninės priežiūros centrą arba elektriką, kad pakeistų elektros komponentus. Maitinimo kabelis turi būti žemiau kištuko lygio. Kištuką į maitinimo lizdą įjunkite tik įrengimo pabaigoje.

Pasirūpinkite, kad įrengus prietaisą kištukas būtų lengvai pasiekiamas. Norėdami išjungti prietaisą, netraukite maitinimo kabelio. Visada traukite tik kištuką.

Naudojimas

ĮSPĖJIMAS

Sužeidimų, nudegimų, elektros smūgio ar gaisro pavojus.

Nekeiskite šio prietaiso specifikacijos.

Būkite atsargūs, kad nepažeistumėte šaltnešio kontūro. Jame yra propano (R290), aplinkoje lengvai pasklindančių gamtinių dujų. Šios dujos yra degios.

Jei pažeidžiamas šaltnešio kontūras, pasirūpinkite, kad patalpoje nebūtų liepsnos ir uždegimo šaltinių. Vėdinkite patalpą.

Nedėkite degiųjų gaminių ar daiktų, persisunkusių degiaisiais gaminiais, šalia arba ant prietaiso.

Šalinimas

ĮSPĖJIMAS

Pavojus susižeisti.

Atjunkite prietaisą nuo maitinimo tinklo.

Nupjaukite maitinimo laidą ir išmeskite.

Šio prietaiso šaltnešio kontūras nekenkia ozonui. Informacijos apie tai, kaip tinkamai išmesti prietaisą, teiraukitės savivaldybėje.

Nepažeiskite aušinimo įrenginio dalies, esančios šalia šilumokaičio.

ORO KONDICIONIERIAUS PARUOŠIMAS MONTUOTI

2. Įrengimas

PRIEŠ NAUDOJANT PIRMĄ KARTĄ

Prieš naudodami prietaisą, leiskite jam 2 valandas pabūti darbinėje aplinkoje.

Svarbu

1. Šį oro kondicionierių galite patogiai perkelti patalpoje į norimą vietą; pervežkite ir laikykite jį vertikalioje padėtyje. Oro kondicionierių statykite ant lygaus paviršiaus.

Neįrenkite ir nenaudokite šio oro kondicionieriaus vonioje ar kitoje drėgnoje patalpoje.

Kadangi mobilus oro kondicionierius turi ratukus, jį lengva pervežti į norimą vietą. Patalpai įkaitus, galima tiesiog įvežti į ją mobilų oro kondicionierių ir greitai atvėsinti orą.

Kad veiktų efektyviausiai, oro kondicionierių reikia naudoti uždaroje patalpoje. Uždarykite patalpos duris, langus ir kitas angas į išorę. Oro kondicionieriaus veiksmingumas priklauso nuo temperatūros ir drėgmės lygio.

1. Oro kondicionierių pastatykite tokioje vietoje, kurioje nebūtų ribojamas oro srautas prietaiso priekyje.
2. Patalpoje veikiantis oro kondicionierius prastai arba visai nedžiovins oro gretimose uždaroje saugojimo vietoje, pvz., spintoje, jei joje nebus tinkamos ventiliacijos. Mobilus oro kondicionierius pašalina šilumą iš prietaiso per ventiliatoriaus žarną ir išmeta per langą arba išmetamojo oro vožtuvą.

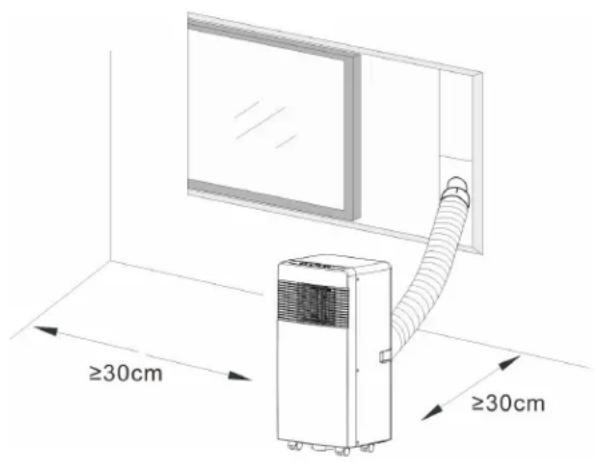

3. Tarp oro kondicionieriaus ir kito artimiausio objekto būtina palikti bent 30 cm atstumą. Žr. nuorodinį pav.

3. Produkto aprašymas

A

1. Oro išmetimo kanalas
2. Oro išmetimo kanalo jungtis
3. Išmetimo kanalo adapteris langui
4. Nuotolinis valdymo pultas
5. Pertvaros plokštė
6. Vandens vamzdžio kištukas

B

1. Produkto vaizdas iš priekio

C

1. Valdymo skydelis
2. Šalto oro išleidimo anga
3. Signalų imtuvas
4. Nuotolinis valdymo pultas
5. Nešimo rankena
6. Oro išleidimo žarna
7. Garintuvo oro įleidimo anga
8. Pagrindinės drenažo žarnos prievadas

D

1. Produkto vaizdas iš viršaus

E

1. Laikmatis / Temperatūros padidinimo mygtukas
2. Laikmatis / Temperatūros sumažinimo mygtukas
3. Automatinis aušinimas

80

Sausinimo ir ventiliatoriaus režimas

1. Miego režimo ir vaikų užrakto mygtukas
2. Sukimasis
3. Laikmačio mygtukas
4. Režimo mygtukas
5. Greičio mygtukas
6. Maitinimo mygtukas
7. Mažas, didelis ventiliatoriaus greitis
8. Maitinimo indikatorius / užraktas nuo vaikų

F

1. Filtro ekrano valymo schema

G

1. MYGTUKAS Maitinimo įjungimas / išjungimas
2. MYGTUKAS Paspauskite šį mygtuką pasirinkti veikimo režimą.
3. MYGTUKAS Naudojamas ventiliatoriaus greičiui iš eilės pasirinkti.
4. ir NUSTATYMO MYGTUKAI Naudojami reguliuoti patalpos temperatūrą ir
5. laikmatį.
6. MYGTUKAS Naudojamas nustatyti arba atšaukti režimo veikimą.
7. MYGTUKAS Naudojamas nustatyti automatinio išjungimo ir automatinio įjungimo laiką.
8. MYGTUKAS Naudojamas nustatyti automatinį sukimąsi.

H

1. Sukite abu išleidimo žarnos galus į žarnos jungtį.
2. Išleidimo žarnos įrengimo pagrindai
3. Išleidimo žarnos įrengimo pagrindai
4. Lango slankiklio mechanizmo įrengimas
5. Prijunkite drenažo žarną

EKSPLOATAVIMO REŽIMŲ FUNKCIJA IR ĮRENGIMO APRAŠYMAI

A. Priedai

Išpakavę patikrinkite, ar yra aukščiau išvardinti priedai, jų paskirtis apibūdinta šio vadovo įrengimo instrukcijoje.

B. Mobilusis oro kondicionierius

J. Nuotolinio valdymo pulto išvaizda ir funkcijos.

Pastabos. -Nenumeskite valdymo pulto. Nedėkite valdymo pulto ten, kur krenta tiesioginiai saulės spinduliai.

M. Valdymo funkcijų apžvalga

Prieš pradėdami naudotis šio skyriaus funkcijomis:

1) Raskite vietą, kur netoliese yra maitinimo šaltinis. 2) Įrenkite išleidimo žarną ir pakoreguokite lango įstatymo šulinį. 3) Prijunkite drenažo žarnos šulinį (tik modeliui su šildymo funkcija). 4) Prijunkite maitinimo laidą prie įžeminto AC 220~240 V / 50 Hz lizdo. 5) Paspausdami mygtuką POWER įjunkite oro kondicionierių.

K&L. Išleidimo žarnos įrengimo pagrindai

A) Laikinas įrengimas

1. Sukite abu išleidimo žarnos galus į žarnos jungtį.
2. Įstatykite stačiakampį fiksavimo spaustuką į oro išleidimo angą oro kondicionieriaus galinėje pusėje.
3. Kitą išleidimo žarnos galą nutieskite link artimiausios palangės.

N. Lango slankiklio mechanizmo įrengimas. Lango slankiklio mechanizmą galima įrengti horizontaliai arba vertikaliai. Kaip pavaizduota 5 ir 5a pav., prieš įrengimą patikrinkite minimalų ir maksimalų lango dydį.

1. Įrenkite lango mechanizmą ant lango.
2. Pakoreguokite lango slankiklio mechanizmo ilgį pagal lango plotį ar aukštį, užfiksuokite kaiščiu.
3. Įstatykite lango jungties žarną į angą lango rinkinyje.

O. Įspėjimo apie pilną vandens vidinę talpyklą funkcija Vidinė vandens talpykla oro kondicionieriuje turi vieną vandens lygio apsauginį jungiklį, kuriuo kontroliuojamas vandens lygis. Kai vandens lygis pasiekia numatytą aukštį, užsidega pilnos vandens talpyklės lemputė. Ekrane bus rodomas klaidos kodas „E4“. (Jei vandens siurblys yra pažeistas, kai talpyklė yra pilna vandens, ištraukite guminį kamštį prietaiso apačioje, ir vanduo išbėgs lauk.)

Labai svarbu, kad filtras būtų reguliariai valomas; priešingu atveju oro kondicionierius gali prarasti talpą ir netgi būti rimtai pažeistas.

H. Techninės priežiūros paaiškinimų deklaracija:

1) Prieš valydami būtinai atjunkite prietaisą nuo elektros lizdo. 2) Nevalykite prietaiso benzinu ar kitokiomis cheminėmis priemonėmis. 3) Neplaukite prietaiso tiesiogiai. 4) Jei kondicionierius yra sugedęs, kreipkitės į pardavėją ar remonto dirbtuvę.

1. Oro filtras

Jei oro filtras užsikemša dulkėmis ar purvu, oro filtrą reikia valyti kas dvi savaites. Išmontavimas

Atidarykite oro įleidimo angos groteles, ištraukite oro filtrą.

Valymas

Nuvalykite oro filtrą neutraliu valikliu su drungnu vandeniu (40 °C) ir pavėsyje palikite išdžiūti.

Sumontavimas

Įstatykite oro filtrą į angos groteles, vėl sumontuokite komponentus į jų vietas.

1. Nuvalykite oro kondicionieriaus paviršių. Iš pradžių nuvalykite paviršių neutraliu valikliu ir drėgna šluoste, tada nušluostykite sausa šluoste.

E. Prieš naudodami

Patikrinkite, ar išleidimo žarna yra tinkamai sumontuota.

Atsargumo priemonės dėl aušinimo ir drėgmės pašalinimo operacijų. Kai naudojate aušinimo ir sausinimo funkcijas, tarp įjungimų palikite 3 minučių intervalus.

Maitinimo šaltinis atitinka reikalavimus. Lizdas yra skirtas kintamajai srovei. Į tą patį lizdą nejunkite kitu prietaisu. Maitinimo šaltinis yra 220-240 V kint. sr., 50 Hz

1. Įjunkite įrenginį

a) Prijunkite, tada įrenginys vieną kartą pyptelės. Maitinimo indikatoriaus lemputė šviečia. b) Paspauskite mygtuką „”, įrenginys yra įjungtas. c) LED ekrane rodoma patalpos temperatūra ir automatinis režimas.

1. Aušinimo operacija

Spauskite režimo mygtuką, kol pamatysite aušinimo piktogramą.

Paspauskite “+” arba “-” mygtuką ir pasirinkite norimą patalpos temperatūrą. (15 °C -31 °C)

Paspauskite ventiliatoriaus greičio mygtuką ir pasirinkite vėjo pūtimo greitį.

1. Sausinimo operacija. Spauskite režimo mygtuką, kol pamatysite sausinimo piktogramą. Automatiškai nustatysite pasirinktą temperatūrą į dabartinę patalpos temperatūrą minus 2 °C.

Automatiškai nustatykite ventiliatoriaus variklį į mažą vėjo greitį.

1. Ventiliatoriaus režimas

Paspauskite režimo mygtuką, kol pamatysite ventiliatoriaus piktogramą. Paspauskite ventiliatoriaus greičio mygtuką ir pasirinkite vėjo pūtimo greitį.

1. Šildymo režimas (ši funkcija negalima tik šaldymo režimą turinčiam įrenginiui)

Spauskite režimo mygtuką, kol pamatysite šildymo piktogramą.

Paspauskite “+” arba “-” mygtuką ir pasirinkite norimą patalpos temperatūrą.

EKSPLOATAVIMO REŽIMŲ FUNKCIJA IR ĮRENGIMO APRAŠYMAI

(15 °C - 31 °C)

Paspauskite ventiliatoriaus greičio mygtuką ir pasirinkite vėjo pūtimo greitį

1. Laikmačio naudojimas

a) Kai įrenginys veikia, paspausdami laikmačio mygtuką nustatykite automatinio išjungimo laiką. b) Kol įrenginys bus paruoštas, paspausdami laikmačio mygtuką nustatykite automatinio išjungimo laiką. c) Laiką galima reguliuoti nuo 1 valandos iki 24 valandų. Spausdami temperatūros

padidinimo “+” arba temperatūros

sumažinimo “-” mygtuką kiekvienu paspaudimu padidinsite arba sumažinsite nustatytą laiką po 1 valandą.

1. Operacija

a) ⚠) Operacija gali būti atliekama, kai įrenginys veikia 🌘ežimu. b) Paspauskite mygtuką ♘o išcentrinis ventilatorius automatiškai suksis mažu greičiu. Nustatyta temperatūra po vienos valandos pakils 1 °C ir po dviejų valandų padidės 2 °C. Po šešių valandų įrenginys nestos veikti.

1. Operacija

a) Įjungus sukimosi mygtuką, sukimosi mentelė automatiškai svyruoja aukštyn ir žemyn. Jei norite funkciją sustabdyti, dar kartą paspauskite mygtuką.

Priežiūra

Įrenginį valykite minkšta drėgna šluoste. Nenaudokite tirpiklių ar stiprių valiklių, nes taip galima pažeisti prietaiso paviršius.

Aptarnavimas

Jei reikia atlikti oro kondicionieriaus aptarnavimo procedūras, iš pradžių kreipkitės į vietinį pardavėją. Kreipiantis dėl garantinio aptarnavimo būtina turėti pirkimo kvitą.

Sandėliavimo nurodymai

Sandėliavimas pasibaigus sezonui

1) Atsukite drenažo dangtelį, ištraukite kaištį ir išleiskite visą kondensatą. 2) Leiskite prietaisui pusdienį paveikti ventiliatoriaus režimu, kad visas prietaisas išdžiūtų ir viduje neatsirastų pelėsių. Išjunkite prietaisą, ištraukite, apsukite maitinimo laidą aplink apvijos koloną, kištuką įkiškite į universalaus tvirtinimo angą galinėje plokštelėje, įstatykite vandens kaištį ir drenažo dangtelį. 3) Atjunkite karščio išleidimo žarną, ją išvalykite ir tinkamai pasidėkite. Pastabos. Išimdami laikykite išleidimo žarnos bloką abiem rankomis. Paspausdami fiksatorius išleidžiamo oro angos šonuose nykščiais ištraukite oro išleidimo žarną. 4) Tinkamai supakuokite oro kondicionierių į minkšto plastiko maišą ir pasidėkite saugioje vietoje, pasirūpinkite, kad jis nedulkėtų ir būtų nepasiekiamas vaikams. 5) Iš nuotolinio valdymo pulto išimkite ir tinkamai pasidėkite baterijas. Pastaba. Prietaisą sandėliuokite sausoje vietoje. Visus prietaiso priedus reikia tinkamai apsaugoti. Maitinimo laido laikiklis ir universalus lizdas gali tinkamai apsaugoti maitinimo laidą. Oro išleidimo anga yra viršuje, tai supaprastina montavimą ir užtikrina greitą oro išleidimą. Išmani, aplinką tausojanti ir energiją taupanti aušinimo sistema su savaiminiu išgarinimu. 24 val. laikmačio funkcija, apie įjungimą / išjungimą primenanti melodija. 3 minučių atidėjimas kompresoriaus apsaugai ir kitos apsauginės funkcijos.

PROBLEMA PRIEŽASTIS TRIKČIŲ ŠALINIMAS
Prietaisas nejsijungia nuspaudus jjungimo / išjungimo mygtuką	Prietaisas neprijungtas / Kištukas arba lizdas pažeistas.	Prijunkite arba pakeiskite maitinimo laidą arba lizdą.
	Sulūžęs saugiklis Pakeiskite saugiklį (3,15 A / 250 kint. sr.)
	Patalpos temperatūra yra žemesnė negu nustatyta temperatūra. (Aušinimo režimu)	Atstatykite temperatūrą
Nepakankamai vėsu	Neuždarytos durys ar langai.	Įsitikinkite, kad visi langai ir durys yra uždaryti.
	Patalpoje yra šilumos šaltinių. Jei įmanoma, pašalinkite šilumos šaltinius
	Oro išleidimo žarna neprijungta arba užsikimšusi.	Nuvalykite ar prijunkite oro išleidimo žarną.
	Nustatyta per aukšta temperatūra. Atstatykite temperatūrą
	Oro įleidimo anga blokuojama. Nuvalykite oro įleidimo angą.
Didelis garsas	Grindys nelygios arba nepakankamai plokšćios	Prietaisą pastatykite ant kuo lygesnių ir horizontalių grindų
	Oro kondicionieriuje tekant šaltnešiui girdisi garsas	Tai yra normalu.

Jei su sausintuvu iškilo nešiojamas oro kondicionierius, žr. sk. Trikčių diagnostika. Jei patarimai nepadeda, susisiekite su savo oro kondicionieriaus aptarnavimo įmone.

KLAIDŲ KODAI	PRIEŽASTIS TRIKČIŲ ŠALINIMAS
E2 kodas	Patalpos temperatūros jutiklis sugedo arba yra pažeistas.	Pakeiskite patalpos temperatūros jutiklį
E3 kodas	Sugedo garintuvo temperatūros jutiklis.	Pakeiskite garintuvo temperatūros jutiklį
E4 kodas	Vandens talpykla pilna	Ištuštinkite vandens talpyklą.

Garantijos

2 metų vartotojo garantija dėl gamybos trūkumų nebuvimo. Atkreipkite dėmesį, kad garantija galioja tik pateikus pirkimo kvitą. Garantija galioja tik tuo atveju, jei prietaisas buvo naudojamas pagal instrukcijas ir saugos įspėjimus, pateikiamus šiame vadove. Garantija neapima žalos, atsiradusios dėl netinkamo produkto naudojimo.

PASTABA. 2 metų garantija taikoma tik buitiniams vartotojams, ne komerciniam prietaiso naudojimui.

PASTABA!

Užsiregistruokite adresu www.warrantywoods.com ir sužinokite daugiau apie tai, kaip pratęsti garantiją. Daugiau informacijos pateikiama tinklapyje

Rekomenduojamos sąlygos tinkamam oro sausintuvo veikimui

Aušinimo funkcija geriausiai veikia, kai aplinkos temperatūra yra 17-35 °C, šildymo funkcijai optimali aplinkos temperatūra yra 8-25 °C. Prietaisas veikia iki +43 °C temperatūroje. Saugiklių

TECHNINIAI DUOMENYSAC Milan 7K AC Milan 9K AC Como 12K
Aušinimo galia	2000 W	2600 W	3500 W
Elektros sąnaudos	750 W	950 W	1250W
Oro srautas: 350 m3/h 350 m3/h 380 m3/h
Energijos klasė A A A
Sausinimas 19 l /24 val. 24 l / 24 val.	28,8 l /24 val.
Temperatūros nustatymas	15-31 °C	15-31 °C	15-31 °C
Darbinė temperatura	16-43°C	16-43°C	16-43°C
EER	2,6	2,6	2,6
Drenažo žarnos ilgis	1,0 m	1,0 m	1,0 m
Skersmens žarnos ilgis	10 mm	10 mm	10 mm
Šaltnešio dujos	R290 / 100 g	R290 / 160 g	R290 / 220 g
Garsumo lygis, dB	61dB	61dB	52dB
Svoris	22 kg	24 kg	25 KG
Matmenys mm, I x P x A	355x350x700	355x350x700	355x350x700

*Gali būti techninių pakeitimų ir patobulinimų. Visos vertės yra apytikrės ir gali skirtis dėl išorinių aplinkybių, pavyzdžiui, temperatūros, vėdinimo ir drėgmės.

*Ši žyma rodo, kad šio gaminio nereikėtų išmesti su kitomis buitinėmis atliekomis visoje ES. Siekiant išvengti galimos nekontroliuojamo atliekų šalinimo sukeltos žalos aplinkai ar žmogaus sveikatai, jį atsakingai utilizuokite, kad būtų skatinamas tvarus pakartotinis materialių išteklių naudojimas. Jei norite įrenginį grąžinti mums, naudokitės grąžinimo ir surinkimo sistemomis arba kreipkitės į pardavėją, kur buvo įsigytas gaminys. Jie gali priimti šį gaminį, kad jis būtų perdirbtas nepakenkiant aplinkai.

WOOD'S TIRAM UN VESELĪGAM IEKŠTELPU GAISAM
