Venezia 18K - Oro kondicionierius Wood's - Nemokama naudojimo instrukcija

Produkto tipas	Mobilus monoblokinis kondicionierius
Prekės ženklas	Wood's
Modelis	Venezia 18K
Aušinimo galia	5,2 kW
Vardinė elektros energijos sąnauda	2,0 kW
Oro srautas	680 m³/h
Energijos klasė	A
Drėgmės šalinimas	52,8 L/24 h
Reguliuojamos temperatūros diapazonas	16 °C iki 31 °C
Darbinė temperatūra	18 °C iki 43 °C
EER (energijos vartojimo efektyvumo koeficientas)	2,6
Šaltnešis	R290 (propanas), 300 g
Triukšmo lygis (min/max)	56 dB / 65 dB
Svoris	32 kg
Matmenys (I x G x A)	376 x 490 x 768 mm
Maitinimas	230 V ~ 50 Hz, įžeminimo kištukas
Darbo režimai	Aušinimas, Drėgmės šalinimas, Ventiliatorius, Ekonomiškas
Specialios funkcijos	WiFi, Nuotolinio valdymo pultas, Laikmatis, Svyravimas, Automatinis valymas, Miego režimas
Rekomenduojamas maksimalus plotas	15 m² (minimumas montavimui)
Filtro priežiūra	Valymas kas 2 savaites
Garantija	2 metai (vartotojui)
Saugumas	Degus šaltnešis, kompresoriaus apsauga, pilno bako signalizacija

Dažnai užduodami klausimai - Venezia 18K Wood's

Koks yra rekomenduojamas maksimalus plotas kondicionieriui Venezia 18K?

Kondicionierius turi būti montuojamas patalpoje, ne mažesnėje nei 15 m². Optimaliam veikimui rekomenduojama naudoti uždaroje patalpoje, pritaikytoje jo galiai (5,2 kW).

Kaip sumontuoti oro išmetimo žarną?

Pritvirtinkite išmetimo žarną prie pateiktų jungčių, tada nukreipkite ją į lauką pro langą ar duris. Naudokite lango rinkinį stabiliam montavimui. Įsitikinkite, kad žarna nesuspausta ar neužkimšta.

Ar galiu naudoti kondicionierių be išmetimo žarnos?

Ne, išmetimo žarna yra būtina karštam orui išleisti į lauką. Be jos prietaisas negalės efektyviai aušinti ir gali perkaisti.

Kaip išvalyti oro filtrą?

Nuimkite filtrą, išplaukite jį šiltu vandeniu su švelniu plovikliu arba išsiurbkite dulkes. Leiskite jam visiškai išdžiūti prieš įdėdami atgal. Valykite kas dvi savaites, kad užtikrintumėte optimalų veikimą.

Ką daryti, jei vandens bakas pilnas?

Prietaisas sustoja ir pasigirsta garso signalas. Atsukite išleidimo dangtelį, išpilkite vandenį, tada vėl uždėkite dangtelį. Prietaisas automatiškai įsijungs.

Ar šaltnešis R290 yra pavojingas?

R290 (propanas) yra degus. Prietaisas turi būti montuojamas ir naudojamas vėdinamoje patalpoje, ne mažesnėje nei 15 m². Nutekėjimo atveju išvėdinkite patalpą ir pašalinkite visus uždegimo šaltinius. Nepradurkite šaltnešio kontūro.

Kaip naudotis WiFi funkcija?

Atsisiųskite programėlę „Woods Connect“ iš „App Store“ ar „Google Play“. Sukurkite paskyrą, tada vykdykite instrukcijas, kad susietumėte prietaisą, laikydami nuspaudę Naktinis režimas/WiFi atstatymo mygtuką, kol pradės mirksėti simbolis.

Kodėl mano kondicionierius neįsijungia?

Patikrinkite, ar prietaisas prijungtas prie elektros, ar vandens bakas nėra pilnas, ir ar aplinkos temperatūra yra darbiniame diapazone (8-35 °C). Jei problema išlieka, žiūrėkite gedimų šalinimo lentelę instrukcijoje.

Kaip nustatyti laikmatį?

Paspauskite Laikmačio mygtuką: kai prietaisas veikia, nustatykite laiką iki išsijungimo; kai jis išjungtas, nustatykite laiką iki įsijungimo. Naudokite aukštyn/žemyn rodykles laikui koreguoti (1-24 h).

Ką reiškia klaidos kodas E0?

Klaidos kodas E0 rodo aplinkos temperatūros jutiklio gedimą. Tokiu atveju prietaisas turi būti grąžintas pardavėjui remontui. Nebandykite taisyti patys.

NAUDOJIMO INSTRUKCIJA Venezia 18K Wood's

„Wood’s“ prekės ženklą daugiau nei prieš 65 metus Kanados Guelpo mieste, Ontarijo valstijoje, įkūrė Woods šeima. „Wood’s“ pradėjo sausintuvų kūrimą ir gamybą 1950-aisiais. Nuo tada „Wood’s“ prietaisai keliems šimtams tūkstančių namų padėjo apsisaugoti nuo drėgmės ir pelėsių bei mėgautis švaresniu oru.

Mūsų nešiojami oro kondicionieriai tinka naudoti daugelyje klimatų, net svyruojant temperatūroms ir drėgmės lygiui. Jie tinka naudoti ir įšylančiose patalpose, tokiose kaip svetainės, biurai ar miegamieji. Karšto oro kiekis, kurį oro kondicionierius ištraukia iš patalpos, priklauso nuo patalpos temperatūros, esamo drėgmės lygio ir pastatymo vietos. Išorinės oro sąlygos taip pat gali paveikti oro kondicionieriaus darbo kokybę. „Wood’s“ oro kondicionieriai veikia saugiai ir skirti naudoti pastoviai daugybe metų.

KAIP VEIKIA ORO KONDICIONAVIMO PRIETAISAS?

Žemas slėgis sukuria šaltą orą

Pagrindinis oro kondicionieriaus elementas yra aušinimo skystis, kuris esant žemam slėgiui virsta dujomis. Šis procesas „sukuria šaltį“, kuris nukreipiamas į vidų, o šiltas oras išstumiamas.

Skystas aušinimo skystis perleidžiamas per išsiplėtimo vožtuvą į vamzdį, kuriame yra žemas slėgis.

Čia aušinimo skystis išgaruoja ir tampa dujomis. Proceso metu iš aplinkos sugeriama šiluma ir vamzdis atvėsinamas. Ventiliatorius išstumia šaltą orą į patalpą.

Dujos pereina per kompresorių, kuris padidina slėgį ir dujas paverčia skysčiu. Šio proceso metu išsiskiria šiluma, ji nukreipiama į vamzdžius kitoje pusėje ir išpučiama ventiliatoriumi.

Termostatas išjungia prietaisą, kai patalpos oras tampa pakankamai vėsus.

1. SAUGOS ĮSPĖJIMAI

Degioji medžiaga. Šiame prietaise yra degaus šaltnešio R290 / propano.

Saugos informacijos ieškokite šiame vadove.

Žr. techninį vadovą

Žr. operatoriaus vadovą.

SAUGOS INFORMACIJA

Prieš įrengdami ir naudodami prietaisą, atidžiai perskaitykite pateiktus nurodymus. Gamintojas neatsako už sužalojimus ir pažeidimus, atsiradusius neteisingai naudojant prietaisą. Instrukciją visada laikykite prie prietaiso, kad prireikus galėtumėte pasiskaityti.

Vaikų ir pažeidžiamų žmonių sauga

ĮSPĖJIMAS

Susižalojimo arba nuolatinio neįgalumo pavojus.

Šį prietaisą gali naudoti vaikai nuo 8 metų ir asmenys, turintys psichinę, jutiminę ar fizinę negalią, arba neturintys pakankamai patirties ar žinių, jei juos prižiūri arba išmoko saugiai naudotis prietaisu kitas asmuo ir jei jie supranta su prietaiso naudojimu susijusius pavojus.

Neleiskite vaikams žaisti su prietaisu.

Jaunesni kaip 3 metų vaikai turėtų būti laikomi atokiau, nebent jie būtų nuolat prižiūrimi.

Visas pakuotes laikykite atokiau nuo vaikų.

Prietaiso valymo ir priežiūros darbų vaikai be priežiūros atlikti negali.

Bendroji sauga

Šis prietaisas skirtas naudoti buitinėje ir panašioje aplinkoje, tokioje kaip svetainės, gyvenamosios patalpos, darbuotojų virtuvės parduotuvėse, biuruose ir kitokioje darbinėje aplinkoje. Tipo plokštelė yra oro kondicionieriaus šone arba galinėje pusėje.

Negalima uždengti ventiliacijos angų.

Nenaudokite mechaninių įtaisų ar kitų priemonių atitirpinimo procesui pagreitinti, išskyrus gamintojo rekomenduotus.

Prietaiso negalima laikyti patalpoje, kurioje yra veikiančių degimo šaltinių (pvz., atvira liepsna, veikiantis dujinis prietaisas arba elektrinis šildytuvas). Prietaiso negalima badyti ar deginti.

Turėkite omenyje, kad šaltnešis gali neturėti kvapo. Prietaisui valyti nenaudokite vandens srovės ir garų. Prietaisą valykite minkšta drėgna šluoste. Naudokite tik neutralius ploviklius. Nenaudokite abrazyvinių gaminių, abrazyvinių šluosčių, tirpiklių ar metalinių daiktų.

Jei maitinimo laidas yra pažeistas, jis turi būti pakeistas gamintojo, jo įgalioto techninės priežiūros centro arba kito kvalifikuoto asmens, išvengiant galimo pavojaus.

SAUGOS NURODYMAI

ĮRENGIMAS ĮSPĖJIMAS

Šį prietaisą gali įrengti tik kvalifikuotas asmuo.

Pašalinkite visą pakuotę.

Neįrenkite ir nenaudokite pažeisto prietaiso. Prietaisą galima įrengti, eksploatuoti ir laikyti patalpoje, kurios grindų plotas didesnis nei 15 m². Laikykitės su prietaisu pateiktų įrengimo nurodymų.

Prietaisą perkelkite atsargiai, nes jis yra sunkus. Visada mūvėkite apsaugines pirštines.

Turėkite omenyje, kad šaltnešis gali neturėti kvapo.

Pasirūpinkite, kad aplink prietaisą oras galėtų laisvai cirkuliuoti.

Prieš prijungdami prietaisą prie maitinimo šaltinio, palaukite bent 4 valandas. Per šį laiką alyva subėgs atgal į kompresorių.

Neįrenkite prietaiso arti radiatorių ar kitų šilumos šaltinių.

Neįrenkite prietaiso tiesioginių saulės spindulių apšviečiamoje vietoje.

Elektros maitinimo prijungimas

ĮSPĖJIMAS

Gaisro ir elektros smūgio rizika.

Prietaisas turi būti prijungtas prie įžeminto maitinimo lizdo.

Įsitikinkite, kad duomenų plokštelėje esanti elektros

maitinimo informacija atitinka maitinimo šaltinio duomenis. Jei taip nėra, kreipkitės į elektriką.

Visada naudokite tinkamai įrengtą smūgiams atsparų lizdą.

Nenaudokite šakotuvų ir ilgintuvų. Pasirūpinkite, kad nebūtų pažeisti elektros komponentai (pvz., kištukas, maitinimo kabelis).

Kreipkitės į įgaliotąjį techninės priežiūros centrą arba elektriką, kad pakeistų elektros komponentus.

Maitinimo kabelis turi būti žemiau kištuko lygio.

Kištuką į maitinimo lizdą įjunkite tik įrengimo pabaigoje.

Pasirūpinkite, kad įrengus prietaisą kištukas būtų lengvai pasiekiamas.

Norėdami išjungti prietaisą, netraukite maitinimo kabelio.

Visada traukite tik kištuką.

Naudojimas

ĮSPĖJIMAS

Sužeidimų, nudegimų, elektros smūgio ar gaisro pavojus.

Nekeiskite šio prietaiso specifikacijos.

Būkite atsargūs, kad nepažeistumėte šaltnešio kontūro. Jame yra propano (R290), aplinkoje lengvai pasklindančių gamtinių dujų. Šios dujos yra degios.

Jei pažeidžiamas šaltnešio kontūras, pasirūpinkite, kad patalpoje nebūtų liepsnos ir uždegimo šaltinių. Vėdinkite patalpą.

Nedėkite degiųjų gaminių ar daiktų, persisunkusių degiaisiais gaminiais, šalia arba ant prietaiso.

Šalinimas

ĮSPĖJIMAS

Pavojus susižeisti.

Atjunkite prietaisą nuo maitinimo tinklo.

Nupjaukite maitinimo laidą ir išmeskite.

Šio prietaiso šaltnešio kontūras nekenkia ozonui. Informacijos apie tai, kaip tinkamai išmesti prietaisą, teiraukitės savivaldybėje.

Nepažeiskite aušinimo įrenginio dalies, esančios šalia šilumokaičio.

ORO KONDICIONIERIAUS PARUOŠIMAS MONTUOTI

SVARBU:

2. Įrengimas

PRIEŠ NAUDOJANT PIRMĄ KARTĄ

Prieš naudodami prietaisą leiskite 4 val. pabūti jam darbinėje aplinkoje

Vietos pasirinkimas

Svarbu

1. Šį oro kondicionierių galite patogiai perkelti patalpoje į norimą vietą; pervežkite ir laikykite jį vertikalioje padėtyje. Oro kondicionierių statykite ant lygaus paviršiaus. Neįrenkite ir nenaudokite šio oro kondicionieriaus vonioje ar kitoje drėgnoje patalpoje. Kadangi mobilus oro kondicionierius turi ratukus, jį lengva pervežti į norimą vietą. Patalpai įkaitus, galima tiesiog įvežti į ją mobilų oro kondicionierių ir greitai atvėsinti orą. Oro kondicionierius veiksmingiausiai naudojamas uždaroje aplinkoje. Uždarykite patalpos duris, langus ir kitas angas į išorę. Oro kondicionieriaus veiksmingumas priklauso nuo temperatūros ir drėgmės lygio.
2. Oro kondicionierių pastatykite tokioje vietoje, kurioje nebūtų ribojamas oro srautas prietaiso priekyje.
3. Patalpoje veikiantis oro kondicionierius prastai arba visai nedžiovins oro gretimose uždaroje saugojimo vietoje, pvz. spintoje, jei joje nebus tinkamos ventiliacijos. Mobilus oro kondicionierius pašalina šilumą iš prietaiso per ventiliatoriaus žarną ir išmeta per langą arba išmetamojo oro vožtuvą.

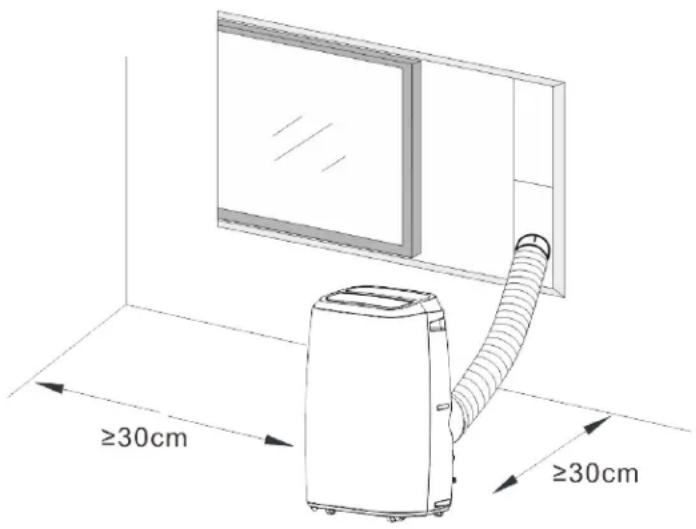

4. Tarp oro kondicionieriaus ir kito artimiausio objekto būtina palikti bent 30 cm atstumą. Žr. nuorodinį pav.

3. Produkto aprašymas

A

1. Išleidimo žarna
2. Lango jungtis
3. Korpuso adapteris
4. Lango rinkinys
5. Kaištis
6. Baterijos
7. Nuotolinio valdymo pultas

B

1. Produkto iliustracijos

C.

1. Žaliuzės
2. Valdymo skydas
3. Priekinis dangtelis
4. Ratukas
5. Oro įleidimo anga
6. Kanalizacijos anga
7. Oro išleidimo anga
8. Maitinimo laidas
9. Kanalizacijos anga

D

1. Produkto vaizdai iš galinės pusės

E

1. Produkto vaizdas iš viršaus

F

1. Aušinimas
2. Sausinimas
3. Ventiliatorius
4. Wi-Fi funkcija
5. Temperatūra laipsniais Celsijaus
6. Didelis ventiliatoriaus greitis
7. Vidutinis ventiliatoriaus greitis
8. Mažas ventiliatoriaus greitis
9. Vandens talpykla pilna
10. A. Maitinimo įjungimas / išjungimas

B. Ventiliatoriaus greitis C. Temperatūros padidinimas D. Temperatūros sumažinimas E. Veikimo režimas F. Laikmačio įjungimas / išjungimas G. Automatinis pasukimas H. Miego režimas

1. Produktas iš nuotraukos pusės ir sukimosi režimas

1. Filtro valymo schema

1. Maitinimo įjungimas / išjungimas
2. Laikmačio įjungimas / išjungimas
3. Veikimo režimas
4. Temperatūros sumažinimas
5. Temperatūros padidinimas
6. Greitis
7. Miego režimas
8. Automatinis pasukimas

1. Akumuliatoriaus įrengimas / keitimas

K

1. Įsukite abu išleidimo žarnos galus į žarnos jungtį.

L

1. Išleidimo žarnos įrengimo pagrindai

M

1. Lango slankiklio mechanizmo įrengimas

N

1. Rodo, kaip turi būti įkištas kištukas, kad būtų galima sumontuoti lango slankiklio mechanizmą

O

1. Prijunkite drenažo žarną

P

1. Vandens išleidimo angos iliustracija

EKSPLOATAVIMO REŽIMŲ FUNKCIJA IR ĮRENGIMO APRAŠYMAI

Įrengimas

Jei prietaisas buvo transportuojamas horizontaliai, prieš naudodami palaikykite jį vertikalioje padėtyje bent 4 valandas.

Pastatykite prietaisą ant lygaus ir kieto paviršiaus.

Nestatykite prietaiso vonioje ar kitoje drėgnoje aplinkoje.

Pasirūpinkite, kad nebūtų blokuojamas oro srautas, ir išlaikykite bent 50 cm atstumą iki aplinkinių paviršių.

IŠLEIDIMO ŽARNOS MONTAVIMAS

1. Ištraukite vieną išleidimo žarnos galą, užsukite ant galo be apvalios jungties lizdo, mažiausiai tris apsisukimus sukdami prieš laikrodžio rodyklę.
2. Ištraukite kitą išleidimo žarnos galą, ant jos užsukite adapterį, mažiausiai tris apsisukimus sukdami prieš laikrodžio rodyklę.
3. Ištraukite išleidimo žarną ir nukreipkite ją į išorę per langą ar duris.

MONTAVIMO LANGE RINKINIO NAUDOJIMAS

1. Norėdami naudoti montavimo lange rinkinį, atidarykite langą ir įstatykite montavimo lange rinkinį horizontaliai arba vertikaliai, priklausomai nuo lango.
2. Pakoreguokite montavimo lange rinkinio ilgį ir pritvirtinkite įtaisą varžtais.
3. Uždarykite langą ir prijunkite ant išleidimo žarnos sumontuotą adapterį prie montavimo lange rinkinio.

MONTAVIMO LANGE RINKINIO NAUDOJIMAS

Prieš naudodami nuotolinio valdymo pultą į jį įdėkite AAA tipo baterijas.

1. Nuotolinio valdymo pulto galinėje juostoje paspauskite ir pastumkite baterijų skyriaus dangtelį, taip galėsite jį nuimti.
2. Įdėkite dvi naujas šarmines AAA baterijas į baterijų skyrių, atkreipdami dėmesį į tinkamą poliškumą.
3. Uždenkite baterijų skyriaus dangtelį, įsitikinkite, kad fiksavimo skirtukas užsifiksavo.

Naudokite tik šarmines baterijas. Nenaudokite pakartotinai įkraunamų baterijų.

Keisdami baterijas visada keiskite abi kartu naujomis baterijomis, vienu metu nenaudokite naujų ir senų baterijų. Jei oro kondicionieriaus ilgą laiką nenaudosite, išimkite baterijas iš nuotolinio valdymo pulto.

Naudojimo instrukcija

1. Prietaiso jungimas. Norėdami įjungti ir išjungti prietaisą, spauskite POWER (MAITINIMO) mygtuką.
2. Pasirinkite režimą. Prietaisas turi 4 skirtingus režimus: aušinimo, sausinimo, energijos taupymo ir ventiliatoriaus. Spausdami MODE (REŽIMO) mygtuką ant nuotolinio valdymo pulto arba valdymo skydo pasirinkite režimą.
3. Aušinimo režimas: Nustatykite pageidaujamą temperatūrą naudodami rodykles valdymo skydelyje arba nuotolinio valdymo pultą. Nustatyta temperatūra bus rodoma ekrane.
4. Sausinimo režimas: Sausinimo režimu ventilatorius veikia tik mažu greičiu. Temperatūros nustatyti negalima.
5. Ventiliatoriaus režimas: Kompresorius sustabdomas, veikia tik ventiliatorius. Temperatūros nustatyti negalima.
6. Energijos taupymo režimas: mažiausios energijos sąnaudos naudojant energijos atgavimo funkciją. Kai aplinkos temperatūra yra aukštesnė už nustatytą temperatūrą, įrenginys veikia aušinimo režimu. Kai aplinkos temperatūra pasiekia nustatytą temperatūrą, kompresorius ir viršutinis ventilatorius nustoja veikti. Po 2 minučių ir 30 sekundžių viršutinis ventilatorius įsijungia veikti mažu greičiu 30 sekundžių. Jei kompresorius neįsijungia (t. y., aplinkos temperatūra yra žemesnė nei nustatyta temperatūra), viršutinis ventilatorius pakartotinai įsijungs veikti šiuo režimu (pakartotinai sustabdant 2 minutėms 30 sekundžių ir veikiant mažu greičiu 30 sekundžių).
7. Laikmačio nustatymas.

- Norėdami nustatyti laikmatį išjungti prietaisą, jam veikiant paspauskite TIMER (LAIKMAČIO) mygtuką.

• Norėdami nustatyti laikmatį įjungti prietaisą, paspauskite TIMER (LAIKMAČIO) mygtuką, kai prietaisas yra išjungtas. Valdymo skydo arba nuotolinio valdymo pulto rodyklėmis aukštyn ir žemyn nustatykite laiką. Kai laikmatis yra įjungtas, šviečia lemputė valdymo skydelyje.
• Ventiliatoriaus greičio nustatymas. Paspausdami SPEED (GREIČIO) mygtuką ant valdymo skydelio nustatykite ventiliatoriaus greitį. Nuotolinio valdymo pulte paspauskite FAN (VENTILIATORIAUS) mygtuką norėdami nustatyti ventiliatoriaus greitį.
• Celsijaus / Farenheito laipsnių pasirinkimas. Valdymo skydelyje paspauskite rodykles aukštyn ir žemyn vienu metu norėdami persijungti tarp Celsijaus ir Farenheito laipsnių.
• Miego režimas. Naudokite miego režimą naktį, kad prietaisas netrukdytų jums miegoti. Prietaisui veikiant aušinimo režimu kartu paspauskite TIMER (LAIKMAČIO) ir UP (AUKŠTYN) mygtukus, norėdami įjungti miego režimą. Nuotolinio valdymo pulte paspauskite SLEEP (MIEGO) mygtuką. Norėdami išjungti funkciją paspauskite mygtuką dar kartą.
• Automatinio sukimosi funkcija. Norėdami įjungti automatinio sukimosi funkciją, kartu paspauskite TIMER (LAIKMAČIO) ir SPEED (GREIČIO) mygtukus. Nuotolinio valdymo pulte paspauskite automatinio sukimosi funkcijos mygtuką. Norėdami išjungti funkciją paspauskite mygtuką dar kartą.
• Automatinio valymo funkcija. Paspauskite nuotolinio valdymo pulto mygtuką AUTO-CLEAN (AUTOM. VALYMAS), kad įrenginys būtų išvalomas iš vidaus. Įrenginys bus valomas 3 minutes prieš išjungiant.

APSAUGINĖS FUNKCIJOS

Automatinis atitirpinimas

Prireikus įrenginys bus atitirpinamas automatiškai. Atitirpinimo režimu ekrane rodoma E4 ir neveikia jokie mygtukai išskyrus POWER (MAITINIMAS).

EKSPLOATAVIMO REŽIMŲ FUNKCIJA IR ĮRENGIMO APRAŠYMAI

Kompresoriaus apsauga

Įrenginys turi kompresoriaus apsaugos funkciją, dėl kurios iš naujo įrenginys paleidžiamas po 3 minučių atidėjimo.

Įspėjimas apie pilną vandens talpyklą

Kai vandens talpykla prisipildo, prietaisas išsijungia. Šviečia įspėjimo apie pilną vandens talpyklą lemputė ekrane ir girdimas garsinis signalas. Ištuštinkite vandens talpyklą ir paleiskite įrenginį iš naujo.

Vandens išleidimo instrukcija

Ištuštinkite vandens talpyklą

Atsukite drenažo dangtelį ir ištraukite vandens išleidimo kaištį. Ištuštinkite vandens talpyklą ir vėl įstatykite vandens išleidimo kaištį ir uždėkite dangtelį.

Pastabos.

• Prietaisą judinkite atsargiai, kad neišbėgtų vanduo.
• Išleisdami vandenį šiek tiek pakreipkite prietaisą atgal.
• Kad vanduo nepradėtų bėgti ant grindų ar kilimo, užkiškite drenažo angą kuo greičiau prieš tai, kai talpykla prisipildys tiek, kad joje nebetilptų visas vanduo.
• Vandens kaištį ir drenažo dangtelį reikia pritvirtinti sandariai, kad kondensatas vėliau nebėgtų ant grindų ar kilimo, kai prietaisą vėl įjungsite veikti.

Vandens žarnos prijungimas nuolatiniam drenažui

Atsukite drenažo dangtelį ir ištraukite vandens išleidimo kaištį. Pritvirtinkite 13 mm vandens žarną prie vamzdžio ant įrenginio. Kitą vandens žarnos galą nuveskite iki drenažo linijos. Įsitikinkite, kad vanduo galės tekėti žemyn.

Pastabos.

• Drenažo žarną reikia įstatyti tada, kai vandens talpykloje nėra.
• Rekomenduojama nenaudoti nuolatinio drenažo, kai prietaisas veikia aušinimo režimu, kad pakankamai vandens būtų

grąžinama į prietaisą ir sistema veiksmingai aušintų orą.

• Nustatykite drenažo žarną nepasiekiamoje vietoje ne aukščiau negu drenažo anga ir pasirūpinkite, kad drenažo žarna būtų tiesi.
• Kai naudojate nuolatinį drenažą, saugiai pasidėkite drenažo dangtelį ir kaištį.

Oro filtras

Oro filtras neleidžia į prietaisą patekti purvui ir dulkėms, todėl pailgėja jo eksploatavimo trukmė. Svarbu, kad filtras būtų reguliariai valomas, kitaip prietaisas gali būti rimtai pažeistas. Todėl filtrus valykite bent kas dvi savaites.

Filtro valymas

1. Išimkite filtrą.
2. Nuplaukite jį po šiltu vandeniu su švelniu valikliu. Taip pat galite nusiurbti filtrą.
3. Leiskite filtrui nudžiūti ir įstatykite atgal į oro sausintuvą.

Filtro įstatymas

Filtro galą nukreipkite link angos ir švelniai įstumkite filtrą į angą.

Pastabos.

• Nepamirškite iš pradžių įstatyti šoninio skydelio filtrą, tik po to - galinio skydelio filtrą.
• Filtrą įstatykite priešinga kryptimi negu išėmėte.
• Filtrą įstatykite švelniai, kad jo nepažeistumėte.

Labai svarbu, kad filtras būtų reguliariai valomas; priešingu atveju oro kondicionierius gali prarasti talpą ir netgi būti rimtai pažeistas.

Sandėliavimo nurodymai

Nuotolinio valdymo pulto laikymas

1. Nuotolinio valdymo pultą įstatykite į tam skirtą skyrių prietaiso kairėje pusėje.
2. Švelniai spustelėkite skyriaus apatinę dalį, norėdami atidaryti skyrių ir išimti valdymo pultą.

Sandėliavimas pasibaigus sezonui

1. Atsukite drenažo dangtelį, ištraukite kaištį ir išleiskite visą kondensatą.
2. Leiskite prietaisui pusdienį paveikti ventiliatoriaus režimu, kad visas prietaisas išdžiūtų ir viduje neatsirastų pelėsių.
3. Išjunkite prietaisą, ištraukite kištuką, apsukite maitinimo laidą aplink apvijos koloną, kištuką įkiškite į universalaus tvirtinimo angą galinėje plokštelėje, įstatykite vandens kaištį ir drenažo dangtelį.
4. Atjunkite karščio išleidimo žarną, ją išvalykite ir tinkamai pasidėkite.

Pastabos.

• Išimdami laikykite išleidimo žarnos bloką abiem rankomis.
• Paspausdami fiksatorius išleidžiamo oro angos šonuose nykščiais ištraukite oro išleidimo žarną.
• Tinkamai supakuokite oro kondicionierių į minkšto plastiko maišą ir pasidėkite saugioje vietoje, pasirūpinkite, kad jis nedulkėtų ir būtų nepasiekiamas vaikams.
• Iš nuotolinio valdymo pulto išimkite ir tinkamai pasidėkite baterijas.

Pastaba.

• Prietaisą sandėliuokite sausoje vietoje.
• Visus prietaiso priedus reikia tinkamai apsaugoti.

Priežiūra

Daugiau apie tai, kaip valyti prietaisą, rasite svetainėje woods.se. Nuvalykite prietaisą drėgna minkšta šluoste. Nenaudokite tirpiklių ar stiprių valiklių, nes taip galima pažeisti prietaiso paviršius.

Aptarnavimas

Jei reikia atlikti oro kondicionieriaus aptarnavimo procedūras, iš pradžių kreipkitės į vietinį pardavėją. Kreipiantis dėl garantinio aptarnavimo būtina turėti pirkimo kvitą.

PROBLEMA Priežastis TRIKČIŲ ŠALINIMAS
Prietaisas nejsijungia Elektros tikimo triktisPrietaisas pilnas vandens, šviečia lemputėPer aukšta arba per žema aplinkos temperatūraKambario temperatūra yra žemesnė už nustatytą temperatūrą aušinimo režimu.		Prijunkite įrenginį prie elektros lizdo ir junkiteIšleiskite iš prietaiso vandenį.Rekomenduojama prietaisą eksploatuoti esant 8-35Nustatykite temperatūrą
Aušinama netinkamai Įprietaisą krenta tiesioginiai saulės spinduliaiAtidaryti langai ir durys, patalpoje daug žmonių ar kitų šilumos šaltiniųPurvinas filtrasUžsikimšo oro įsiurbimo arba išleidimo anga		Uždarykite žaliuzesUždarykite duris ir langus, pašalinkite kitus šilumos šaltiniusNuvalykite arba pakeiskite filtro tinkleljPašalinkite kliūtis
Didelis garsas	Prietaisas pastatytas ant nelygaus paviršiaus.	Pastatykite prietaisą ant lygaus ir kieto paviršiaus (gali veikti tyliau)
Neveikia kompresorius	Įjungiama apsauga nuo perkaitimo Palaukite, kol temperatūra sumažės, prietaisas vėl įsijungs automatiškai
Neveikia nuotolinio valdymo pultas	Per didelis atstumasNuotolinio valdymo pultas neatsuktas į signalų imtuvą ant prietaiso.Išsikrovė baterijos	Priartinkite nuotolinio valdymo pultą prie oro kondicionieriaus ir nukreip-kite jį į įrenginio signalo imtuvą.Pakeiskite baterijas
Jei su oro kondicionieriumi iškilo problemų, žr. trikčių diagnostiką toliau. Jei patarimai nepadeda, susisiekite su savo oro kondicionieriaus aptarnavimo įmone.

Klaidų kodai PRIEŽASTIS	TRIKČIŲ ŠALINIMAS
E0	Patalpos temperatūros jutiklio gedimas	Produktą reikia grążinti pardavėjui atlikti techninę priežiūrą.
E2	Aušinant vandens talpykla pripildyta vandens	Ištraukite guminį kaištį ir išleiskite vandenį.
E3	Sugedo garintuvo temperatūros jutiklis	Produktą reikia grążinti pardavėjui atlikti techninę priežiūrą.

Garantijos

2 metų vartotojo garantija dėl gamybos trūkumų nebuvimo. Atkreipkite dėmesį, kad garantija galioja tik pateikus pirkimo kvitą. Garantija galioja tik tuo atveju, jei prietaisas buvo naudojamas pagal instrukcijas ir saugos įspėjimus, pateikiamus šiame vadove. Garantija neapima žalos, atsiradusios dėl netinkamo produkto naudojimo.

PASTABA: 2 metų garantija taikoma tik buitiniams vartotojams, ne komerciniam prietaiso naudojimui.

TECHNINIAI DUOMENYS	„AC Venezia 18K Smart Home“
Ausinimo galia 5,2 KW
Elektros sąnaudos 2,0 W
Oro srautas: 680 m3/h
Energijos klasė A
Sausinimas 52,8 l / 24 val.
Temperatūros nustatymas 16-31 °C
Darbinė temperatura 18-43 °C
EER 2,6
Šaltnešio dujos R290/300 g
Garsumo lygis, dB 56 dB / 65 dB
Svoris 32 kg
Matmenys mm, I x P x A 376 x 490 x 768

* Gali būti techninių pakeitimų ir patobulinimų. Visos vertės yra apytikrės ir gali skirtis dėl išorinių aplinkybių, pavyzdžiui, temperatūros, vėdinimo ir drėgmės.

„AC Venezia 18K Smart Home“ atitinka šių standartų techninius reikalavimus:

LVD:2014/35/ES

EN 60335-2-40: 2003 + A11: 2004

+A12:2005+A1:2006+A2:2009

+A13:2012

EN 60335-1:2012+A11:2014+A13:2017+A1:2019

+A14:2019

+A2:2019

EN 62233: 2008

EMC: 2014/30/ES EN 55014-1:2017

EN 55014-2:2015

EN IEC 61000-3-2:2019 E

N61000-3-3:2013+A1:2019

RED: 2014/53/ES

EN 301 489-1 V2.2.3,

EN 301 489-17 V3.2.2, EN 300 328 V2.2.2, EN 62311:

2008 projektas

EN 55014-1:2017, EN 55014-2:2015

EN IEC 61000-3-2: 2019, EN 61000-3-3: 2013+A1: 2019

*Ši žyma rodo, kad šio gaminio nereikėtų išmesti su kitomis buitinėmis atliekomis visoje ES. Siekiant išvengti galimos nekontroliuojamo atliekų šalinimo sukeltos žalos aplinkai ar žmogaus sveikatai, jį atsakingai utilizuokite, kad būtų skatinamas tvarus pakartotinis materialių išteklių naudojimas. Jei norite įrenginį grąžinti mums, naudokitės grąžinimo ir surinkimo sistemomis arba kreipkitės į pardavėją, kur buvo įsigytas gaminys. Jie gali priimti šį gaminį, kad jis būtų perdirbtas nepakenkiant aplinkai.

*Panaudotų baterijų negalima išmesti kartu su buitinėmis šiukšlėmis, nes jose gali būti toksiškų elementų ir sunkiųjų metalų, kurie gali pakenkti aplinkai ir žmonių sveikatai. Panaudotas baterijas pristatykite į atitinkamą perdirbimo vietą.

PASTABA!

Užsiregistruokite adresu www.warrantywoods.com ir sužinokite daugiau apie tai, kaip pratęsti garantiją. Daugiau informacijos pateikiama tinklapyje woods.se.

Rekomenduojamos sąlygos tinkamam oro sausintuvo veikimui

Aušinimo funkcija geriausiai veikia esant 18-35 °C aplinkos temperatūrai. Prietaisas veikia iki +43 °C temperatūroje. Saugiklių parametrai: φ5,0 x 20 mm, 2 A, 250 V kint. sr.

Wi-Fi funkcija

1. Atsisiųskite ir įdiekite programėlę

Atsisiųskite „Woods Connect“ programėlę iš „App Store“ ar „Google Play“

1. Registruotis / Prisijungti / Pamiršau slaptažodį

Registruotis

Jei programėlėje paskyros neturite, registruokite paskyrą arba prisijunkite su patvirtinimo kodu, kurį gausite per SMS.

Šiame puslapyje apibūdintas registracijos procesas.

1. Palieskite norėdami pereiti į registracijos puslapį.
2. Sistema automatiškai atpažins jūsų buvimo šalį / regioną. Taip pat galite pasirinkti savo šalies kodą. Įveskite mobiliojo telefono numerį/el. paštą ir palieskite „Next“ (Toliau).
3. Jei įvedėte mobiliojo telefono numerį, įveskite patvirtinimo kodą iš pranešimo ir įveskite slaptažodį, paliesdami „Confirm“ (Patvirtinti) užbaikite registraciją.
4. Jei įvedėte el. paštą, įveskite slaptažodį ir paliesdami „Confirm“ (Patvirtinti) užbaikite registraciją.

2. Prisijunkite su vartotojo vardu ir slaptažodžiu arba patvirtinimo kodu, gautu per SMS

Prisijunkite su vartotojo vardu ir slaptažodžiu

1. Sistema automatiškai atpažįsta jūsų šalį / regioną. Taip pat galite pasirinkti savo šalies kodą. Įveskite mobiliojo telefono numerį/el. paštą ir palieskite „Next“ (Toliau).
2. Įveskite savo registruotą mobiliojo telefono numerį, el. pašto adresą ir slaptažodį, kad prisijungtumėte.

Prisijunkite naudodami patvirtinimo kodą

1. Palieskite „Sign in with SMS verification“ (Prisijungti su SMS patvirtinimu) naujame puslapyje
2. Sistema automatiškai atpažins jūsų buvimo šalį / regioną. Taip pat galite pasirinkti savo šalies kodą patys.

Pamiršau slaptažodį

Jei pamiršote slaptažodį:

1. Palieskite „Forgot password“ (Pamiršau slaptažodį)
2. Sistema automatiškai atpažįsta jūsų šalį / regioną. Šalies kodą taip pat galite pasirinkti patys. Įveskite mobiliojo telefono numerį/el. paštą ir palieskite „Next“ (Toliau).
3. Įveskite patvirtinimo kodą iš pranešimo / el. laiško ir įveskite naują slaptažodį, palieskite „Confirm“ (Patvirtinti).
4. Suporuokite / atkurkite gamyklinius nustatymus

Norėdami suporuoti įrenginį su „WiFi“, paspauskite ir palaikykite naktinio režimo/„WiFi“ atstatymo mygtuką. Kai „WiFi“ simbolis greitai mirksi, poravimas suaktyvinamas, vykdykite programoje pateiktas instrukcijas.

Wi-Fi. „Woods Connect“ palaiko šias funkcijas:

Maitinimo įjungimas / išjungimas

Aušinimo režimas

Sausinimo režimas

Ventiliatoriaus režimas

Ekonomiško veikimo režimas

Temperatūros nustatymai

Greitis: mažas, vidutinis, didelis

Laikmatis: 1-24 val.

Miego režimas: įj. / išj.

Automatinis valymas: įj. / išj.

Celsijaus / Farenheito laipsniai

Sukimasis įj. / išj.

3. Norėdami naudotis Wi-Fi, vykdykite instrukcijas programėlėje.

„Smart Home“

Jei turite „Smart Home“ produktą, atlikite 1-3 veiksmus.

Trečiosios šalies prieigos paslauga: Palieskite trečiosios šalies balso paslaugos piktogramą norėdami sužinoti, kaip prisijungti prie paslaugos.

Matysite šias piktogramas

„Smart Home“ „Woods Connect“ palaiko šias balso komandas:

Maitinimo jungimas / išjungimas Temperatūros nustatymai Režimo nustatymai

Ventiliatoriaus greičio nustatymai

Norėdami gauti daugiau informacijos, apsilankykite https://woods.se/en/

WiFi Woods Connect palaiko šias funkcijas:
