NAUDOJIMO INSTRUKCIJA JX27RBK GE
BACKSPLASH KIT INSTALLATION INSTRUCTIONS FOR 27" DROP-IN RANGES
NOTE: Remove protective film before installation.
This kit contains:
1 Backsplash
WB36K5232
2 Screws
WB1K5062
1 Maintop Filler
WB36K5233
2 Woodscrews
WB1X5112
Step 1:
NOTE: The backsplash attaches to the counter. The range slides into position after backsplash is in place.
Place range in cutout. For cutout dimensions, please follow installation instructions packed with your range.
Step 2:
Attach filler to backsplash using 2 screws provided. See Fig. 1.


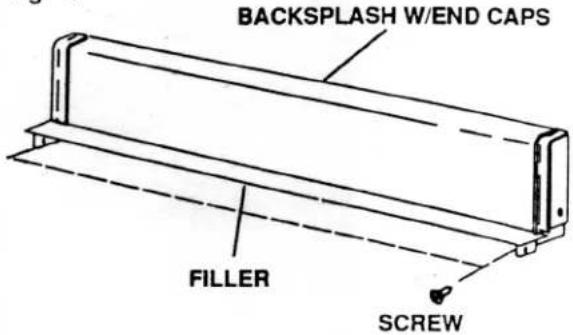

BACKSPLASH W/END CAPS FILLER SCREWFig. 1
Step 3:
Position backsplash and filler in desired location to range. See Fig. 2.


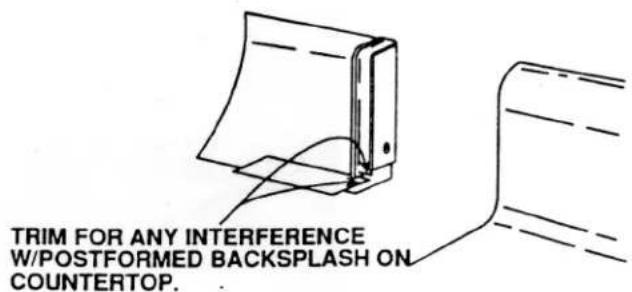

TRIM FOR ANY INTERFERENCE W/POSTFORMED BACKSPLASH ON COUNTERTOP.Fig. 2
BSP006
SCW025
FLR045
326B1053P001
Step 4:
Using pencil, mark position of the backsplash on the countertop to identify its location. See Fig. 3.


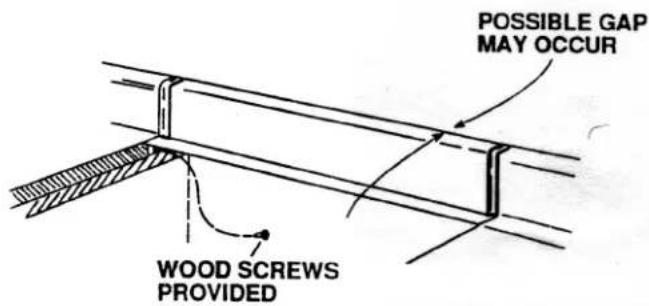

POSSIBLE GAP MAY OCCUR WOOD SCREWS PROVIDEDFig. 3
Step 5:
Remove range from cutout.
Step 6:
Align with pencil marks and install backsplash to counter through holes in filler. Use woodscrews provided. See Fig. 3.
Step 7 :
Return range to position in cutout.
