NAUDOJIMO INSTRUKCIJA HB42RR550E SIEMENS
| de | Montageanleitung |
| en | Installation instructions |
| fr | Notice de montage |
| it | Istruzioni per il montaggio |
| nl | Installatievoorschrift |
| da | Monteringsvejledning |
| sv | Monteringsanvisning |
| no | Monteringsveiledning |
| fi | Asennusohje |
| es | Instrucciones de montaje |
| pt | Instruções de montagem |
| el | Ođnyiες εγκατάστασης |
| cs | Montážní návod |
| pl | Instrukcja montažu |
| ru | Инструкция по монтажу |
| tr | Montaj kılavuzu |
1
2


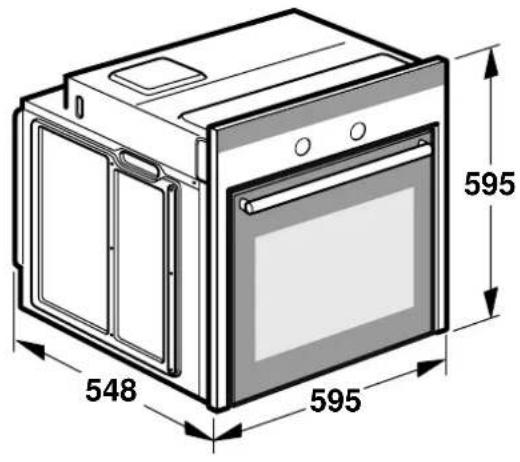

548 595 595
Préparation du meuble - fig.1
- Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2000 m.
Seule une installation effectuée selon cette notice de montage garantit une utilisation en toute sécurité. En cas de dommages résultant d'une installation incorrecte, l'installateur est responsable.
■ Respectez le notice de montage pour l'installation des accessoires.
■ Les meubles d'encastrement doivent résister à des températures allant jusqu'à 90°C, les façades des meubles attenants, à des températures allant jusqu'à 70°C.
N'installez pas l'appareil derrière une plaque décorative. un risque de surchauffe.
■ Effectuez tous les travaux de découpe sur le meuble et sur le plan de travail avant d'encastrer les appareils. Retirez les copeaux susceptibles de gêner le fonctionnement des composants électriques.
■ Attention lors de l'encastrement ! Certaines pièces accessibles lors du montage peuvent posséder des arêtes coupantes. Portez des gants de protection pour éviter des coupures.
La prise de raccordement de l'appareil doit se situer dans la zone de la surface hachurée B ou à l'extérieur de l'espace d'encastrement.
Une fente d'aération de 5 mm est nécessaire entre l'appareil et la façade des meubles voisins.
■ Les meubles non fixés doivent être fixés au mur au équerre Cusuelle du commerce.

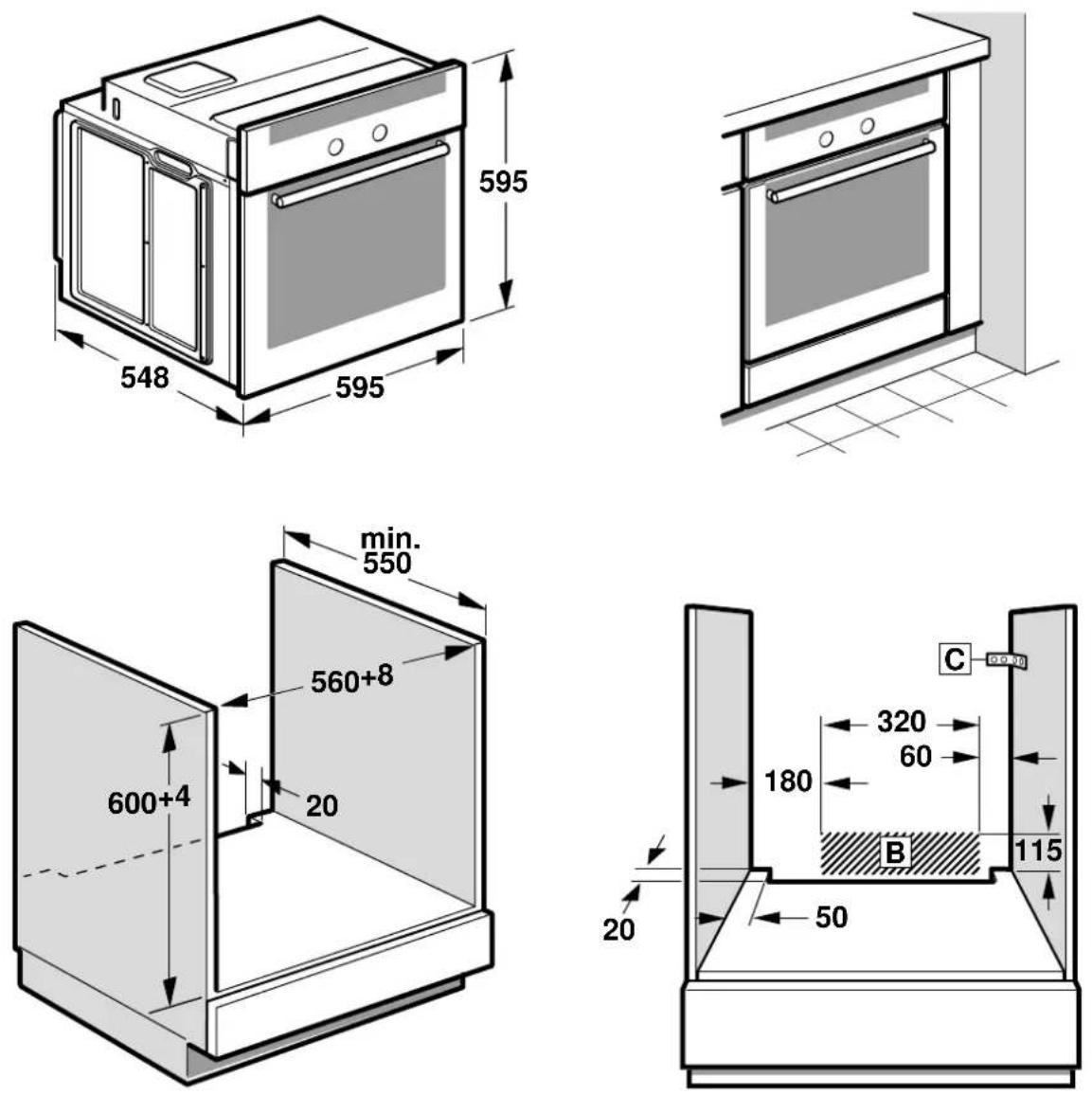

Appareil sous le plan de travail - fig. 1
Le faux-plancher de la niche nécessite une découpe pour l'aération.
Fixer le plan de travail sur le meuble d'encastrement.
Si le four encastrable est encastré sous une table de cuisson, respecter la notice de montage de la table de cuisson.

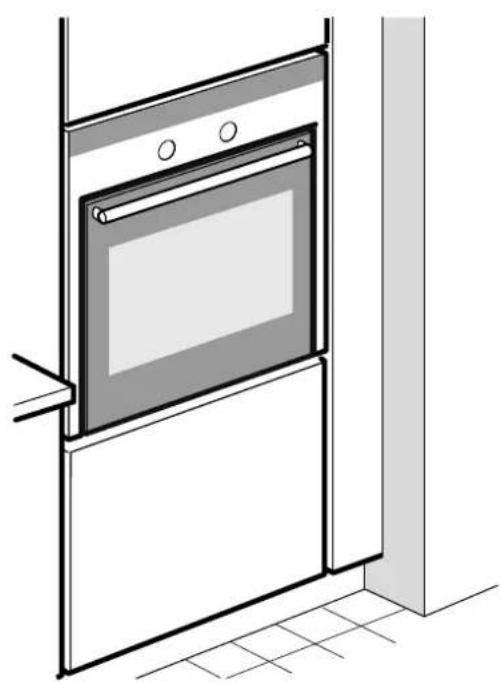

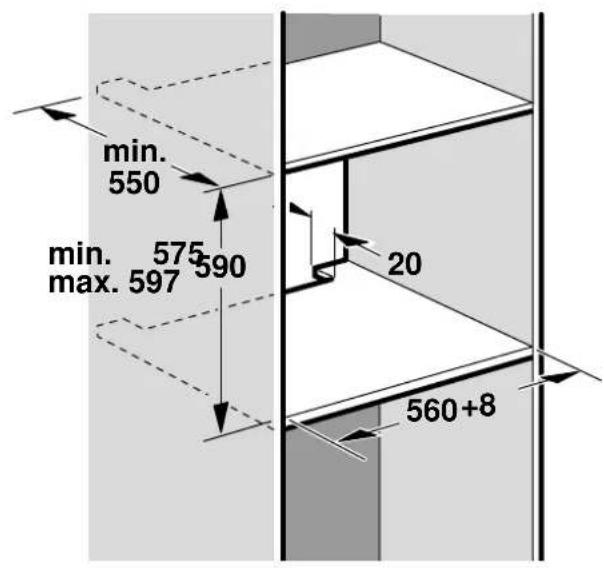

Appareil dans une armoire - fig. 2+4
L'appareil peut également être encastré dans une armoire. Pour l'aération du four, les faux-planchers doivent présenter une fente d'env. 20 mm vers le mur d'adossement.
Encastrer l'appareil à une telle hauteur que les plaques à pâtisserie pourront être retirées sans problème.
Encastrement angulaire - fig. 3
Afin de pouvoir ouvrir la porte de l'appareil, respecter les cotes en cas d'encastrement angulaire. La cote E est fonction de l'épaisseur de la façade du meuble sous la poignée.
Raccorder l'appareil
L'appareil répond à la classe de protection 1 et doit uniquement être utilisé avec une prise à conducteur de protection.
La protection par fusible doit s'effectuer conformément à l'indication de puissance sur la plaque signalétique et aux prescriptions locales.
damaged. Il Pour tous les travaux de montage, l'appareil doit être mis hors tension.
L'appareil doit uniquement être raccordé au moyen du câble de raccordement fourni. Connectez le câble de raccordement sur le panneau arrière de l'appareil (clic sonore !).
Un câble de raccordement plus long est en vente auprès du service après-vente.
Le câble de raccordement doit uniquement être remplacé par un câble d'origine qui peut être commandé auprès du service après-vente.
L'encastrement doit garantir la protection contre les contacts with a contact accidentels.
Câble de raccordement avec fiche avec terre
L'appareil doit être raccordé impérativement à une prise avec installée de manière réglementaire.
Si, après l'encastrement de l'appareil, la prise n'est plus accessible, il faudra installer, côté secteur, un sectionneur omnipolaire avec un interstice d'ouverture de contact d'au mm.
Câble de raccordement sans fiche avec terre
Seul un spécialiste agréé est habilité à raccorder l'appareil.
Un sectionneur omnipolaire avec un interstice d'ouverture de contact d'au moins 3 mm doit être présent dans l'installation. Identifier le conducteur de phase et le conducteur neutre dans la prise de raccordement. L'appareil risque d'être endommagé en cas d'erreur de branchement.
Effectuer uniquement le raccordement conformément au schéma de raccordement. Pour la tension, voir la plaque signalétique.
Raccorder les fils du câble de raccordement au secteur conformément au code de couleurs : vert-jaune = conducteur de protection ⭕, bleu = neutre, marron = phase (conducteur extérieur).
Suède, Finlande et Norvège uniquement
L'appareil peut aussi être raccordé au moyen de la fiche jointe dotée du système de sécurité. Celle-ci doit être accessible après l'encastrement. Si cela n'est pas le cas, réutiliser côté secteur un sectionneur omnipolaire avec un interstice d'ouverture de contact d'au moins 3 mm.
II existe
Fixer l'appareil - fig. 5
■ Pousser l'appareil jusqu'au fond et le centrer.
■ Visser l'appareil.
L'écart entre le plan de travail et l'appareil ne doit pas être obturé par des baguettes supplémentaires.
Dépose
Mettre l'appareil hors tension. Desserrer les vis de fixation. Soulever légèrement l'appareil et le retirer complètement.
