Produkto tipas	Benzininė vejapjovė
Modelis	Ambition 530 A HW
Prekės ženklas	Wolf Garten
Pjovimo plotis	53 cm
Pjovimo aukštis	25–75 mm, centrinis reguliavimas
Krepšelio talpa	70 l
Variklio tipas	4 taktų, benzininis
Variklio galia	2,5 kW (3,4 AG)
Darbinis tūris	135 cm³
Degalų bako talpa	0,9 l
Pavara	Ratų pavara (savaeigė)
Svoris	32 kg
Matmenys (ilgis x plotis x aukštis)	150 x 58 x 105 cm
Triukšmo lygis	96 dB (A)
Vibracija	6,5 m/s²
Papildomos funkcijos	Mulčiavimas, šoninis išmetimas, galinis krepšelis
Aukščio reguliavimas	6 pakopų, centrinis
Saugumas	Variklio išjungiklis, peilio apsauga, saugos svirtis
Priežiūra	Alyvos keitimas, oro filtro valymas, peilio galandimas
Atsarginės dalys	Peilis, pavaros diržas, oro filtras, uždegimo žvakė
Garantija	2 metai

Dažnai užduodami klausimai - Ambition 530 A HW Wolf Garten

Kaip užvesti „Wolf Garten Ambition 530 A HW“ vejapjovę?

Norėdami užvesti vejapjovę, pirmiausia patikrinkite alyvos ir degalų lygį. Tada nustatykite droselio svirtį į uždarą padėtį, paspauskite guminį pimpalą (jei yra), patraukite starterio virvę. Užvedus palaukite akimirką ir uždarykite droselį. Nepamirškite apie saugos svirtį – be jos paspaudimo variklis neužsives.

Kokią variklio alyvą naudoti „Wolf Garten Ambition 530 A HW“ vejapjovėse?

Rekomenduojama naudoti aukštos kokybės 4 taktų alyvą, kurios klampumas SAE 30 arba SAE 10W-30. Alyvos karterio talpa yra apie 0,5 l. Prieš kiekvieną naudojimą patikrinkite alyvos lygį matuokliu. Alyvą reikia keisti kas 25 darbo valandas arba kartą per sezoną.

Kaip sureguliuoti pjovimo aukštį?

Pjovimo aukštis reguliuojamas centraliai svirtimi, esančia prie rato. „Ambition 530 A HW“ vejapjovė siūlo 6 pakopų reguliavimą nuo 25 iki 75 mm. Prieš reguliuodami įsitikinkite, kad variklis išjungtas, o peilis nejuda. Nustatykite norimą aukštį, pastumdami svirtį į pageidaujamą padėtį.

Ką daryti, jei vejapjovė pjauna nelygiai?

Patikrinkite, ar peilis aštrus ir tinkamai pritvirtintas. Bukas peilis sukelia nelygų pjovimą ir žolės išrovimą. Pagaląskite arba pakeiskite peilį. Be to, patikrinkite, ar ratai nustatyti vienodame aukštyje. Jei reikia, nuvalykite korpusą nuo susikaupusios žolės.

Kaip laikyti vejapjovę žiemą?

Prieš žiemos laikymą reikia išpilti degalus (arba įpilti stabilizatoriaus), pakeisti alyvą, nuvalyti korpusą ir peilį. Laikykite vejapjovę sausoje, dengtoje vietoje. Rekomenduojama nuimti krepšelį ir laikyti jį atskirai. Patikrinkite oro filtro ir uždegimo žvakės būklę.

Kaip valyti „Wolf Garten Ambition 530 A HW“ vejapjovę?

Po kiekvieno pjovimo pašalinkite žolės likučius nuo korpuso, peilio ir krepšelio. Naudokite šepetį arba vandens srovę, bet venkite plauti variklį – vanduo gali pažeisti uždegimo sistemą. Prieš padėdami kruopščiai išdžiovinkite. Niekada neplaukite vejapjovės aukšto slėgio plovikliu – vanduo gali patekti į guolius ir variklį.

Kaip dažnai keisti peilį „Wolf Garten“ vejapjovėse?

Peilį reikia keisti bent kartą per sezoną arba po 25–50 darbo valandų, priklausomai nuo naudojimo intensyvumo. Susidėvėjimo požymiai: atšipimas, atskilimai, išlinkimai. Naudokite tik originalius „Wolf Garten“ peilius. Prieš išmontuodami peilį visada atjunkite uždegimo laidą.

Kur rasti „Ambition 530 A HW“ vejapjovės serijos numerį?

Serijos numeris yra ant galinės variklio korpuso arba vejapjovės rėmo esančios informacinės lentelės. Numeris būtinas užsakant atsargines dalis. Naudojimo instrukcijoje taip pat rasite schemas su žymėjimais. Iškilus problemoms susisiekite su įgaliotuoju „Wolf Garten“ servisu.

Ar vejapjovę galima naudoti ant šlapios žolės?

Nerekomenduojama pjauti šlapios žolės, nes tai gali užkimšti krepšelį ir korpusą, taip pat ratai gali slysti. Šlapia žolė limpa ir mažina pjovimo efektyvumą. Geriausia pjauti, kai žolė sausa. Šlapios žolės pjovimas didina paslydimo riziką ir nelygaus pjovimo tikimybę.

Kokios atsargumo priemonės naudojant vejapjovę?

Prieš pradėdami dirbti užsidėkite apsauginius akinius ir tvirtą avalynę. Nenaudokite vejapjovės, jei šalia yra vaikų ar gyvūnų. Prieš reguliuodami ar valydami visada išjunkite variklį ir palaukite, kol peilis sustos. Naudokite originalias atsargines dalis. Laikykite degalus sandariose talpose.

NAUDOJIMO INSTRUKCIJA Ambition 530 A HW Wolf Garten

Patarimai, kaip prižiūrėti veja 273

Transportavimas 273

Valymas ir priežiūra ..... 273

Išjungimas 275

Garantija 275

Informacija apie variklj ..... 275

Gedimų atpažinimas ir pašali- nimas 275

Duomenys skydelyje

Šie duomenys labai svarbūs vėlesnei mašinos identifikacijai, užsakant atsargines dalis ir servisui. Skydelį Jūs rasite šalia variklio. įrašykite visus duomenis, esančius skydelyje, į šias eilutes.

Šiuos ir kitus duomenis apie jrenginj rasite atskiroje ES atitikties deklaracijoje, kuri yra neatskiriama šios naudojimo instrukcijos dalis.

Paveikslėliai

Išskleiskite naudojimo instrukcijos pradžioje esančius puslapius su paveikslėliais.

Šioje naudojimo instrukcijoje aprašyti įvairys modeliai.

Grafiniai vaizdai jsigyto jrenginio gali šiek tiek neatitikti.

Jūsų saugumui

Teisingai naudokitės jrenginiu

Šis jrenginys skirtas išimtinai tik:

– naudojimui tik pagal instrukcijos aprašymą ir laikantis saugos nurodymų;

– vejoms prie namų ir mėgėjiš-kuose soduose pjauti.

Naudojant kaip nors kitaip laikoma, kad naudojama ne pagal paskirtj.

Naudojant ne pagal paskirtį netai- koma garantija, ir gamintojas neprisiima jokios atsakomybės.

Tuo atveju visą riziką ir galimus nuostolius prisiima vartotojas.

Savavališkai pakeitus konstrukcija, gamintojas neatsako už galimus nuostolius.

Tik prietaisams su elektriniu paleidimo jtaisu:

Komplekte esantis kroviklis skirtas vien tik jrenginyje esančiam aku- muliatoriui jkrauti.

Akumuliatorių leistina įkrauti vien tik šiuo krovikliu.

Laikykitės saugos ir eks- ploatavimo nurodymų

Atidžiai perskaitykite šią instrukciją prieš naudodami jrenginį pirmą kartą. Vykdykite nurodymus ir pasilikite ją vėlesniam panaudojimui.

Neleiskite jrenginiu naudotis vai-kams ir asmenims, nesusipažinusiems su naudojimo instrukcija.

Jei keičiasi savininkas, kartu su jrenginiu perduokite ir naudojimo instrukcija.

Bendri saugos nurodymai

Šiame skyrelyje rasite bendruosius saugos nurodymus.

Perspėjimai, kurie susiję su atskiro-mis įrenginio dalimis, funkcijomis arba darbais, yra atitinkamose aprašymo vietose.

Prieš pradedant darba jrenginiu

Asmenys, kurie naudosis jrenginiu, neturi būti apsvaigę nuo psichotropinių medžiagų (pvz., alkoholio, narkotikų ar medikamentų).

Irenginiu neleidžiama dirbti asmenims, jaunesniems, negu 16 metu.

Kai kur pagal vietinius įstatymus minimalus amžius gali būti ir didesnis.

Asmenims (jskaitant vaikus) su ribo-tais fiziniais, jutiniais arba protiniais sugebėjimais ar neturintiems paty-rimo ir/arba užtektinai žinių šiuo prietaisu naudotis nepatartina,

nebent šalia būtų asmuo, atsakingas už jų saugumą arba jis suteiktų informaciją apie šio prietaiso naudojimą.

Nepalikite vaikų be priežiūros ir įsitikinkite, ar jie nežaidžia su prietaisu.

Prieš pradėdami darbą, susipažin-kite su visais įtaisais, jų valdymu ir veikimu.

Kurą laikykite tik tam skirtoje taroje toliau nuo šildymo įtaisų (pvz., krosnių ar boilerių).

Kurą pilkite tik lauke.

Nepilkite kuro, kai variklis veikia arba yra karštas.

Pakeiskite pažeistą duslintuva, kuro talpą ar jos dangtelj.

Prieš naudojima patikrinkite,

– ar funkcionuoja žolės surinkimo talpa ir ar gerai užsidaro žolės išmetamasis vožtuvas.

Pažeistas, susidėvėjusias dalis nedelsiant pakeiskite naujomis.

– ar nesusidėvėjo ir ar nepažeisti žolės pjovimo peiliai, tvirtinimo varžtai ir visas žolės pjovimo įtaisas. Susidėvėjusias ar pažeistas dalis keiskite tik komplektais ir tik specializuotuose servisuose, siekiant išvengti mechanizmų disbalanso.

Atsarginės detalės ir priedai privalo atitikti gamintojo nustatytus reikalavimus.

Todėl naudokite tik originalias atsargines detales ir originalius atsarginius priedus, arba gamintojo leidžiamas naudoti atsargines detales ir priedų dalis.

Remontuoti atiduokite tik specializuotam servisui.

Darbas jrenginiu

Dirbdami su jrenginiu arba prie jrenginio tinkamai apsirenkite darbui kaip, pavyzdžiui:

• apsauginiais batais,
• il g o m i s k e l n èmis,
  – priglundančiais drabužiais,
• klausos apsauga,
• naudokite apsauginius akinius.

Visi apsauginiai įtaisai turi būti su- montuoti ir veikti nepriekaištingai.

Neleistini jokie apsauginių įtaisų konstrukcijos pakeitimai.

Įrankiu naudokitės tik tuomet, kai jo techninė būklė nepriekaištinga, tokia pati, kaip ir įsigijimo momentu.

Niekada nekeiskite gamykloje atliktų variklio nustatymų.

Venkite atviros liepsnos, kibirkš-čiavimo ir nerūkykite.

Prieš atliekant jrenginio aptarnavimo darbus

Tam, kad išvengtumėte sužeidi- mų, prieš atlikdami įrankio aptar- navimo darbus (pvz., techninio aptarnavimo ir reguliavimo) ir transportuodami (pvz., keldami ar nešdami)

• Išjunkite variklj.
  – Ištraukite degimo raktą (jei yra).
  – Palaukite, kol sustos judėjusios visos judančios dalys; variklis turi atvėsti.
  – Ištraukite uždegimo kištuką, kad būtų nejmanomas atsitiktinis variklio užvedimas.
  – Vykdykite nurodymus, esančius variklio instrukcijoje.

Pabaigus darbą jrenginiu

Niekada nepalikite veikiančio jrenginio, neišjungę variklio ir nei-štraukę degimo rakto (jei yra).

Apsauginiai jtaisai

1 pav.

Pavojus

Niekuomet nedirbkite jrankiu su pažeistais ar nuimtais apsauginiais jtaisais.

Apsauginis lankelis (1)

Apsauginis lankelis užtikrina Jūsų saugą, suteikdamas galimybę prireikus nedelsiant išjungti variklj ir žolės pjovimo įtaisą.

Neleistina bandyti apsieiti be jo.

Išmetimo vožtuvas (2) arba apsauga nuo išsviedimo (3)

Išmetimo vožtuvas arba apsauga nuo išsviedimo apsaugo Jus nuo sužeidimo pjovimo jtaisu ar išsviedžiamais kietais daiktais.

Neleistina naudotis įrankiu be išmetimo vožtuvo ar apsaugos nuo išsviedimo.

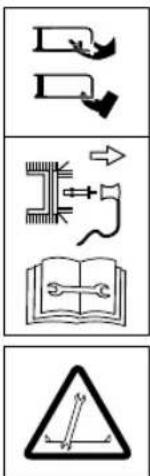

Simboliai ant jrenginio

Ant įrankio yra lipdukai su įvairiais simboliais. Pateikiame šių simbo- lių paaiškinimą:

Dèmesio!

Prieš pradėdami naudoti perskaity-kite naudojimo instrukciją!

Pašaliniai turi būti atokiau nuo darbo vietos!

Prieš pradedant bet kokius darbus ir prieš paliekant jrenginj, būtinai išjunkite variklj.

Papildominurodymai skyrelyje "Jūsų saugumui".

Prieš atlikdami aptar- navimo darbus su žolės pjovimo įtaisu, ištraukite uždegimo žvakės kištuką!

Laikykite rankas ir kojas kuo toliau nuo žolės pjovimo įtaiso!

Prieš valydami, reguliuodami ar tikrindami jrenginj, išjunkite jj ir ištraukite uždegimo žvakės kištuką!

Sužeidimo pavojus – dirbkite tik su apsauga nuo išsviedimo.

Sužeidimo pavojus – dirbkite tik su sumontuotu apsauginiu lankeliu.

Sužeidimo pavojus – dirbkite tik su sumontuotu išmetimo vožtuvu. Pasistenkite, kad šie simboliai išliktų matomi.

Simboliai instrukcijoje

Sioje instrukcijoje naudojami sim- boliai, kurie žymi pavojų arba svar- bius nurodymus.

Paaiškiname simbolių reikšmę:

Pavojus

Jums nurodoma apie pavojų, susijusį su atliekamais veiksmais ir sąlygojanti grėsmę žmonėms.

Démesio

Jums nurodoma apie pavojų, susijusį su atliekamais veiksmais ir sąlygojanti materialinių nuostolių grėsmę.

i Nurodymas

Pažymi svarbią informaciją ir patarimus darbui įrankiui.

Sumontavimas

Prietaiso montavimas pavaizduotas paveiksléliais atskirai jdedamame lape.

i Pastaba dèl utilizavimo

Pakuočių likučius, senus įrenginius ir t. t. pašalinkite remdamiesi vietos teisės aktų reikalavimais.

Darbas jrenginiu

Laikykitės nurodymų, esančių variklio instrukcijoje.

Pavojus

Nelaimingi atsitikima

- Pašaliniai, ypač vaikai ir gyvūnai, pjaunant vejapjove, turi būti atokiau. Sužeidimo išmetamais akmenukais ar kitais daiktais pavojus.

Pargriuvimas

• S t u m k i t e v e j a p j o v e tik eidaraguliuodami vejapjove žingsniu. ar atlikdami techninio
  – Ypatingas atsargumas reikalingas, kai pjaunate atbulomis, tempdami jrenginj.
• Stačiose nuokalnėse vejapjovė gali apvirsti ir Jūs galite susi-žeisti. Visuomet pjaukite skersai šlaito, niekuomet aukštyn arba žemyn. Nepjaukite, jei nuolydis statesnis, negu 20%.
  – Ypatingas atsargumas reikalingas keičiant kryptj, visuomet pasistenkite stovėti stabiliai.
  – Kyla pavojus susižeisti, pjaunant pakraščiuose. Pavojinga pjauti netoli kraštų, gyvatvorių arba stačių šlaitų. Pjaudami visada laikykitės saugaus atstumo.
• Pjaunant drėgną žolę dėl suma- žintos sukibimo su dirva jėgos jrenginys gali nuslysti ir Jūs galite pargriūti. Pjaukite tik sausą žolę.
  – Dirbkite tiktai dieną arba esant geram apšvietimui.
• jei koks svetimkūnis pasitai- kytu. Patikrinkite, ar niekas nepažeista ir, atiduokite j specializuotas serviso dirbtuves,
• jei jrenginys pradeda nejprastai stipriai vibruoti. Nedelsiant patikrinkite prietaisą.
  – Niekuomet nekelkite ir neneš-kite vejapjovės su veikiančiu varikliu.
  – Patikrinkite vietovę, kur ruošiatės pjauti žolę ir pašalinkite visus daiktus, kurie galėty būti pagriebti ir sviedžiami.
• Jei pjovimo instrumentas pagriebia svetimkūnį (pvz., akmenį) arba jrenginys pradeda nejprastai vibruoti: nedelsdami išjunkite variklj. Prieš toliau naudojant prietaisą, reikia leisti patikrinti specializuotose dirbtuvėse, ar prietaisas nepažeistas.

Susižeidimas

- Vejapjovės vedimo rankena užduoda saugų atstumą nuo veikiančio įrenginio, visuomet išlaikykite jį.

- Darbo metudirbančiojo darbo zona yra už rankenu.

– Niekuomet neartinkite prie sukiujų dalių ir nekiškite po jomis nei rankų, nei kojų.

- Nedirbkite su prietaisu, esant blogoms oro sąlygoms, pvz., esant lietaus arba perkūnijos pavojui.

– Išjunkite variklj ir palaukite, iki visiškai sustos žolės pjovimo jtaisas:

– prieš paversdami jrenginj,

– prieš transportuodami jrenginį ne veja.

– Išjunkite variklj, kad būtų galima išvengti netyčinio variklio paleidimo: ištraukite degimo raktą (jei yra), leiskite varikliui ataušti ir ištraukite uždegimo žvakės kištuką,

– prieš pašalindami užsikim- šimų ir įstrigimų priežastis,

– prieš tikrindami, valydami, daraguliuodami vejapjove ar atlikdami techninio aptarnavimo darbus,

– Pjaunant žolę nieko nestatykite priešais išmetimo angą. Jrankiams su žolės surinkimo talpa:

Nujimant žolės surinkimo talpą Jus ar kitus asmenis gali sužeisti išmetama žolė arba svetimkū- niai. Niekuomet netuštinkite žolės surinkimo talpos varikliui sukantis. Išjunkite jrenginį.

Apsinuodijimo smalkémis pavojus.

Vidaus degimo variklj galima naudoti tik lauke.

Sprogimo ir gaisro pavojus

• Benzino garai yra sprogūs ir benzinas labai lengvai užsiliepsnoja.
• K u r o b a k a pildykite prieš užve dant variklj. Kuro talpa turi būti uždaryta, jei variklis veikia arba yra karštas.

• K u r a pilkite tik tada, kai variklis išjungtas ir atvėsęs. Venkite atviros liepsnos, kibirkščiavimo ir nerūkykite. Kurą pilkite tik lauke.

• N e u ž v e d i n èkite variklio, jei išlič tas kuras. Patraukite jrenginj iš užterštos kuru vietos ir palau- kite, kol kuras išdžius.

• T a m, k a d i š v e n g t u m ète g pavojaus, šios dalys turi būti neužterštos žolės likučiais ir tepalais:
• variklis,
• duslintuvas,
  -akumuliatoriųbaterija,
• benzino bakas.

Suklupimo pavojus

– Stumkite vejapjovę tik eidami žingsniu.

Démesio

Irenginio sugadinimas

– Akmenys, nukritusios šakos ir panašūs daiktai gali sugadinti jrenginį ir sutrikdyti jo funkcionavimą. Kiekvieną kartą prieš dirbdami vejapjove, pašalinkite pašalinius daiktus iš darbo vietos.
- Naudokitės jrenginiu tik tuomet, kai jo būklė nepriekaištinga. Kiekvieną kartą prieš dirbdami, apžiūrėkite vejapjovę.
Ypač tikrinkite apsauginius jtaisus, valdymo elementus ir sraigtinius sujungimus, ar jie gerai jveržti. Prieš dirbdami, pakeiskite pažeistas dalis.

Darbo laikas

Laikykitės vietinių įstatymų, reglamentuojančių darbo įrenginiu laiką (susižinokite atitinkamose įstai-gose).

Pozicijos nurodymas

Nurodydami poziciją prie prietaiso (pvz., kairėje, dešinėje), mes visada žiūrime nuo kreipiamojo strypo darbo kryptimi.

Prieš pradedant eksploa-tuoti

Variklio alyvos jpylimas

Démesio

Irenginys transportuojamas be variklio alyvos.

- Todėl prieš pirmą kartą dirbant, reikia jpilti alyvos, žiūrėkite variklio instrukciją.

Akumuliatoriaus jkrovimas

(jrenginiams su elektriniu užvedimu)

⚠️ Pavojus nudegti/apsi-nuodyti

Ribiniais atvejais reikia tikėtis, kad ištekės skysčių arba dujų. Priklausomai nuo modelio aku- muliatorius yra viršutinės rankenos prietaisų skydelyje (2a pav.) arba ant pjovimo agregato (2b, 2c pav.)

⚠️ Elektros smūgio pavojus

Prieš kiekvieną naudojimą pati- krinkite kroviklj, ar nėra išorinių pažeidimų. Niekuomet nenaudo- kite pažeisto kroviklio.

Démesio

– Isitikinkite, kad tinklas atitinka kroviklio gamyklos lentelėje nuro-dytus duomenis: 220–230 V ir 50 Hz.
- Kroviklj saugokite nuo drègmès, lietaus, sniego ir šalčio.
- A k u m u l i a t o r i ů kraukite tik védinamose ir sausose patal-pose. Neviršykite leistino 12 valandy ůjkrovimo laiko.
– Prieš pradėdami naudoti vejapjovę, atjunkite kroviklj nuo tinklo ir nuo jrenginio.

2 pav.

■ Prieš pirmą kartą naudojant jrenginį, akumuliatorius kraunamas mažiausiai. 10 valandų. Naudokite tik komplekte esantį krovikljį.

i Nurodymas

Kroviklio atjungimas tik atvirkštine tvarka.

i Nurodymas dėl kroviklio utilizavimo

Kroviklj priklauso utilizuoti pagal elektrinių įrankių utilizavimo teisės aktus. Laikykitės vietinių teisės aktų.

Kiekvieną kartą prieš eksploatuodami, atlikite nustatymo darbus

⚠️ Pavojus susižeisti

Prieš atliekant jrenginio aptarnavimo darbus

• išjunkite varikli,
• ištraukite degimo raktą (jei yra),
  – palaukite, kol visos judančios dalys visiškai sustos ir atvės variklis.
  – Nuo variklio numaukite uždegimo žvakės kištuką, kad būtų išvengta netyčinio variklio paleidimo.

Talpos nupjautai žolei prikabinimas

(tik jrenginiams su žolės surinkimo talpa)

11 pav.

■ Pakelkite išmetimo vožtuvą ir pri-kabinkite talpą nupjautai žolei.

Pjovimo aukščio reguliavimas

Gérà Démesio

Jeigu teritorija nelygi, pjovimo aukšti parinkite taip, kad pjovimo peilis niekada nieliestu grunto. 3 pav.

Nureguliuokite reikiamą pjovimo aukštį.

Nustatymo galimybė (priklausomai nuo modelio) nuo maždaug 3 cm iki daugiausia 9 cm.

i Nurodymas

Jei prietaiso ratukai reguliuojami atskirai, visus ratukus nustatykite vienodame aukštyje.

Modelis A

■ Užfiksuokite ratukus reikiamame aukštyje.

Modelis B

■ Patraukite vožtuvėlj ir užfiksuokite reikiamoje pozicijoje.

Modelis C

■ Centrinio aukščio perstatymo svirtele pastumkite pirmyn arba atgal ir užfiksuokite reikiamoje pozicijoje.

Priekinių ratukų užfiksa- vimas

(tik prietaisai su užfiksuojamais priekiniais ratukais)

4 pav.

Ratukus važiavimui tiesiai užfik-suokite – perstumkite ratukus pirmyn ir laisvai.

Judančius didelėje kiaurymėje lankelius įstatykite į mažas kiaurymes.

Ipilti kuro ir patikrinti alyvos lygi

■ Pilkite bešvinj benziną (žr. variklio naudojimo instrukcija).
■ Degalų baką užpildykite tiek, kad nuo užpildymo atvamzdžio apatinio krašto liktu 2 cm.
■ Tvirtai uždarykite degalų baką.
■ Patikrinkite alyvos lygj, jei reikia, papildykite (žr. variklio žinyną).

Variklio užvedimas

5 pav.

Pavojus

Tam, kad išvengtumėte sužeidimų,
– neužveskite variklio, kai stovite priešais duslintuvą;
– Rankos ir kojos turi būti kuo toliau nuo žolés pjovimo įtaiso;
– Niekada neartinkite kojų, rankų ar kitų kūno dalių prie besisukančių jrenginio dalių. Visuomet būkite atokiau nuo duslintuvo.
Prieš užvesdami variklj, atjunkite žolės pjovimo įtaisą ir pavarą.
Nepaverskite vejapjovės, ją užvesdami. Pastatykite jrenginį lygioje vietoje, kur trumpa žolė.

i Nurodymai dèl variklio

Atkreipkite dėmesį i informacija variklio žinyne.

- Kai kurie modeliai yra be kuro padavimo reguliatoriaus, juose kuro padavimas reguliuojamas automatiškai. Variklis visuomet sukasi optimaliu greičiu.

- Net esant jkaitusiam varikliui, gali prireikti atidaryti droselj arba paleidiklj.

- Kai kuriuose modeliuose dro- selio ir paleidiklio nėra. Variklis automatiškai nustatomas atitinkamam paleidimo procesui.

Kai variklis ataušęs:

■ Atsukite benzino čiaupa (jei yra). Irenginiai su droseliu
■ Droselio svirtį nustatykite į N poziciją arba ištraukite droselio traukle ir akceleratoriaus svirtį (jei yra) nustatykite ties 7 maks. – 5A pav.

arba

■ Akceleratoriaus svirtj pasukite j Npadėtį – 5A pav.

Jrenginiai su paleidikliu:

■ Paleidiklj 1–5 x stipriai paspaus-kite ir akceleratoriaus svirtj (jei yra) pasukite ties /maks. – 5B pav.

Kai variklis jkaitęs:

■ Atsukite benzino čiaupą (jei yra).

■ Kuro padavimo svirtelę perstatykite j padėtį /maks. - 5B pav.

Irenginiai be elektrinio starterio: 5C pav.

■ Stovédami už jrenginio – nus-pauskite ir laikykite apsauginj lankelj.
■ Lėtai traukite paleidimo rankeną, iki pajusite pasipriešinimą, tuomet patraukite stipriai ir greitai. Paleidimo rankenos nepaleiskite, bet lėtai gražinkite ją atgal.

Jrenginiai su elektriniu starteriu:

5D pav.

■ Kroviklj atjunkite nuo tinklo ir jrenginio.

■ Stovėdami už įrenginio – nus-pauskite ir laikykite apsauginį lankelį.

■ Pasukite uždegimo raktą kreipiamojoje rankenoje įdešinę ir laikykite, iki variklis užsives (užvedimo bandymas ne daugiau 5 sek., prieš sekantį bandymą 10 sek. palaukite).

i Nurodymas:

Jrenginio su elektriniu paleidimo mechanizmu varikliai (priklausomai nuo modelio) gali būti užvesti ir rankiniu būdu, naudojant paleidimo rankeną.

Jei variklis dirba:

■ Užvedus variklj (priklausomai nuo modelio):
- Atsukite droselj (jei yra).
- Akceleratoriaus svirtj (jei yra) nustatykite tarp /maks. ir /min., kad variklis truputj jšiltu.
- Žolės pjovimui nustatykite pada- vimo svirtelę (jei tokia yra) ties visu greičiu.

i Nurodymas

Daugiau informacijos apie variklio darba rasite variklio instrukcijoje.

Variklio išjungimas

7 pav.

■ Kuro perdavimo svirtelę (jei yra) perstatykite i padėtį /min.
■ Atleiskite apsauginj lankelj. Netrukus variklis sustos.

Darbas su jrenginiu

Ratukų pavaros jjungimas ir išjungimas

(tik vejapjovėms su ratukų pavara) 6A, B, C, D pav.

Ratuku pavaros jjungimas

■ Patraukite ir laikykite svirtj/lankelj.

Ratuku pavaros išjungimas

■ Atleiskite svirtj/lankelj.

i Nuoroda prietaisams pagal 6C pav.

ljungti ir išjungti galima ir kairiaja, ir dešiniaja svirtele, arba ir abiem svirtelėm kartu.

i Nurodymas

Dėl konstrukcijos ypatumų gali atsitikti, kad traukiant prietaisą atgal užpakaliniai ratai gali užsiblokuoti ar sunkiau suktis. Tai nėra prietaiso gedimas, o tik technikos sąlygojama veiksena. Ką daryti (priklausomai nuo modelio): pirmiausia netraukiant pavaros rankenėlės šiek tiek stum- telėti prietaisą pirmyn, o po to atgal.

Ratukų pavaros greičio keitimas

(priklausomai nuo modelio)

Démesio

Irenginio sugadinimas

Nustatymus atlikite tik veikiant varikliui.

6E, F, G pav.

■ Mažaja svirtele pasirinkite vieną iš greičio pakopų (1/min./ ir 4/maks./
6H, I pav.

■ Svirtele parinkite vieną iš greičio pakopų (1/min./4/maks./)

i Nurodymas

Dėl techninių ypatumu gali atsitikti, kad, prietaisui stovint, sunkiai seksis pakeisti greitį.

Ka daryti: patraukti pavaros ranke-nėlę ir parinkti greičio pakopą.

Žolės surinkimo įtaiso nuėmimas ir ištuštinimas

(prietaisams su žolės surinkimo įtaisu)

11 pav.

Jeigu žolė sugulusi ant žemės arba pilnumo stovio rodyklė (jeigu yra, 12 pav.) rodo, kad krepšys pilnas:

■ Atleiskite apsauginj lankelj ir palaukite, kol variklis sustos.
■ Pakelkite išmetimo vožtuva ir atkabinkite žolės surinkimo talpa.
■ Ištuštinkite ją.

Darbas be žolės surinkimo talpos

Jei nuimate žolės surinkimo talpą, išmetimo vožtuvas užsidaro žemyn. Dirbant be žolės surinkimo talpos, nupjauta žolė krinta tiesiai ant žemės.

Pertvarkymas mulčiavimui

(jrenginiuose su pasirenkamu mulčiavimo priedu)

Irenginiai su išmetimo vožtuvu: 8A pav.

■ Pakelkite išmetimo vožtuva.
■ Nuimkite žolės surinkimo talpą.
■ Mulčiavimo pleišto įstatymas (priklausomai nuo modelio).
■ Nuleiskite išmetimo vožtuva.

i Nurodymas

Modeliams su integruota mulčiavimo funkcija atskiras mulčiavimo pleištas nereikalingas – šią funkcija atlieka specialiai tam suformuotas galinis vožtuvas (8B pav.).

Irenginiai su šoninio išmetimo mechanizmu:

9 pav.

■ Vietoje šoninio išmetimo mechanizmo sumontuokite nuo smūgių apsaugantį įtaisą/mulčiavimo skląstį (9A pav.) arba

- Nuimkite šoninio išmetimo mechanizmą – nuo smūgių apsaugantis įtaisas/mulčiavimo sklendė užsidaro automatiškai (9B pav.).

Šoninio išmetimo mechanizmo pertvarkymas jrenginyje

(priklausomai nuo modelio)

■ Jei yra: nuimkite žolės surinkimo įtaisą ir nuleiskite išmetimo vožtuva.
■ Pakelkite nuo smūgių apsauganti įtaisą/mulčiavimo sklendę ir sumontuokite šoninio išmetimo mechanizmą (9C pav.).

Pabaige darba

■ Ištraukite degimo raktą (jei yra).
■ Palaukite, kol sustos judėjusios visos judančios dalys; variklis turi atvėsti.

■ Uždarykite benzino sklendę (jei yra – žiūr. variklio instrukcija).
■ Nuo variklio atjunkite uždegimo kištuką.
■ Ištuštinkite žolės surinkimo talpą.
Vejapjovès su elektriniu starteriu:
■ 10 valanų kraukite akumuliatorių.

i Nurodymas

Jrenginys uždaroje patalpoje statomas tik ataušus varikliui.

Patarimai, kaip prižiūrėti veją

Keletas patarimų, kurių laikantis Jūsų vejoje visur vienodai augs sveika žolė.

Vejos pjovimas

Vejoje auga įvairių rūšių žolė. Dažnas vejos pjovimas sustiprina šaknu vystymąsi ir susidaro tvirta velėna. Jei veją pjaunate retai, įsigali aukštos žolės (pvz., dobilai arba saulutės). Normalus vejos žolės aukštis apytikriai 4–5 cm.

Pjauti reikia apie ^1/_3 žolės aukščio, taigi kai žolės aukštis 7–8 cm, galima ją trumpinti iki normalaus aukščio.

Žolės negalima trumpinti daugiau, negu iki 4 cm, kitaip išdžiūsta velėna ir nukencia atauganti žolė. Pvz., po atostogų ataugusią žolę nupjaukite etapais iki normalaus aukščio.

Pjaudami visada leiskite šiek tiek persidengti pjovimo juostoms.

Mulčiavimas (naudojant papildomus jrenginius)

Žolė susmulkinama mažais gabalė- liais (apie 1 cm ilgio) ir lieka gulėti. Vejoje išlieka daug maisto medžiagų.

Optimalūs rezultatai pasiekiami, kai žolė vejoje palaikoma neaukšta (žiūr. skyrelį "Vejos pjovimas"). Mulčiuojant reikia:

– Nepjauti šlapios žolės.

– Trumpinti žolę ne daugiau, kaip 2 cm.

- Važiuoti lėtai.

– Dirbti esant dideliam variklio sukimosi greičiui.
– Reguliariai valyti žolės pjovimo įtaisą.

Transportavimas

Nedideli atstumai stumiant rankomis

Pavojus

Besisukantis peilis gali užkabinti ir nusviesti įvairius objektus, todėl gali padaryti žalos. Jei įrenginį vežate ne per žolę, variklj išjunkite.

Su transporto priemone

Pavojus

Prieš transportuodami išjunkite variklj ir leiskite jam ataušti. Ištraukite degimo žvakės kištuką. Netransportuokite paversto jrenginio.

Transportuodami pakankamai patikimai tvirtinkite jrenginj, kad jis nenuslystų.

Prietaisą transportuokite tik su tuščiu degalų baku. Bako dangtelis turi būti sandariai uždarytas.

Irenginiai su sudedama rankena:

10 pav.

■ Patogesniam supakavimui sude-dama rankeną sulankstykite.

Valymas ir priežiūra

Pavojus

Tam, kad išvengtumėte sužeidimo, prieš visus vejapjovės priežiūros ir techninio aptarnavimo darbus

• Išjunkite variklj.
  – Ištraukite degimo raktą (jei yra).
  – Palaukite, kol sustos judėjusios visos judančios dalys; variklis turi atvėsti.
  – Ištraukite uždegimo kištuka, kad būtų nejmanomas atsitikti-nis variklio užvedimas.
  – Vykdykite nurodymus, esančius variklio instrukcijoje.

Pavojus

Tam, kad apsisaugotumėte susi- žeidimo j aštrius žolės pjovimo peilius pavojaus, peilių keitimą ir aštrinimą paveskite specializuotam servisui (reikalingi specialūs įrankiai).

Dèmesio

Jrenginj visuomet paverskite taip, kad žvakė būtų nukreipta aukštyn, tuomet alyva ir benzinas nepadarys žalos varikliui.

Priežiūra

Dêmesio

Laikykitės nurodymų, esančių variklio instrukcijoje. Pasibaigus sezonui, paveskite variklio apžiūrą ir techninį aptar-navimą specializuotam servisui. Bet kokius remonto darbus bei sugedusio akumuliatoriaus arba sugedusių saugiklių keitimą leiskite atlikti tik specializuotoms dirbtuvėms.

Dêmesio

Grèsmè aplinkai dèl variklio alyvos.

Priduokite atidirbusią alyvą naudotos alyvos surinkimo vietose arba utilizacijai skirtų atliekų surinkimo vietoje.

Baterijos žala aplinkai

Panaudotos baterijos negalima mesti j buitines atliekas.

Priduokite panaudotą bateriją tiems, kurie jomis prekiauja, arba utilizacijai skirtų atliekų surinkimo vietoje. Jei priduodate traktorių metalo laužui prieš tai išimkite bateriją.

Nurodymas

Atkreipkite dėmesį variklio žinyne pateiktus patikros ir techninės priežiūros intervalus.

Priklausomai nuo modelio, prietaisas turi elektroninį techninės priežiūros indikatorių (13 pav.).

Laikykitės atitinkamų techninės priežiūros indikatoriaus rodmenų, papildomai prie rašytinių techninės priežiūros nurodymų.

Atskiroje, prie techninės priežiūros indikatoriaus pridedamos naudojimo instrukcijoje rasite informaciją apie valdymą ir kitus duomenis.

Prieš kiekvieną naudojima

■ Patikrinkite alyvos lygj, jei reikia, papildykite.
■ Patikrinkite, ar tvirtai laikosi varžtiniai sujungimai, jei reikia, užveržkite.
■ Patikrinkite saugos jrenginius.

Patikrinkite sankabos veikimą: (tik vejapjovėms su ratukų pavara)

- Veikiant varikliui ir esant atjung-tai pavarai, vejapjovė neturi judėti pirmyn.

- Veikiant varikliui ir esant jjungtai pavarai, vejapjovè turi judéti pirmyn.

■ Esant reikalui, suveikimo tašką pareguliuokite rifliuotu ratuku (reguliavimo veržle) prie ratų pavaros svirties (priklausomai nuo modelio, apatinėje valdymo pulto pusėje) arba šarvuotojo lyno.

Po pirmuju 2–5 eksploatacijos valandu

■ Pakeiskite alyva, žiūr. komplekte esančia variklio instrukcija.

Po kiekvieno vejos pjovimo arba kas 8 savaitės

(tik jrenginiams su elektriniu starteriu)

■ 10 valanų kraukite akumuliatorių.

Vieną kartą per sezoną

■ Pakeiskite variklio alyva, žiūr. pridedamą variklio instrukcija.
■ Išmetimo vožtuvo vyrius ir spyruokles sutepkite.
■ Pasibaigus sezonui, paveskite servisui patikrinti jrenginj.

Valymas

Démesio

Valykite jrenginj kiekvieną kartą po naudojimo. Dėl nevalymo vejap-jovė genda ir nuostoliai neišven-giami.

Valymui nenaudokite aukšto slėgio valymo įrenginių.

Žolès surinkimo talpos valymas

(tik jrenginiams su žolės surinkimo talpa)

Paprasčiausia išvalyti tuoj pat po naudojimo.

■ Žolės surinkimo talpą nuimkite ir ištuštinkite.
■ Žolės surinkimo įtaisą galima valyti stipria vandens čiurkšle (laistymo žarna).
■ Gerai išdžiovinkite prieš naudojima.

Vejapjovès valymas

Pavojus

Susizeidimo į aštrius žolės pjovimo peilius pavojus. Dėvėkite apsaugines pirštines.

Démesio

Jrenginj visuomet paverskite taip, kad žvakė būtų nukreipta aukštyn, tuomet alyva ir benzinas nepadarys žalos varikliui.

Niekada nepurkškite vejapjovės vandeniu, nes gali sugesti elektrinės dalys.

Jei jmanoma, valykite vejapjovę iš karto po vejos pjovimo.

Prietaisai be agregato plovimo sistemos:

• Žolės pjovimo įtaisą ir išmetimo vožtuvą valykite šepečiu, rankine šluotele ir skuduru.
  ■ Pastatykite vejapjovę ant ratukų ir visus matomus žolės ir neš-varumų likučius pašalinkite.

Prietaisai su agregato plovimo sistema:

14 pav.

Vejapjovės su agregato plovimo sistema turi jungtį prie vandens tiekimo sistemos. Taip galima nuplauti žolės likučius nuo pjovimo agregato apatinės pusės ir neleisti kauptis koroziją sukeliančioms cheminėms medžiagoms.

Po pjovimo atlikite šiuos veiksmus:

■ Prietaisą pastatykite ant lygaus paviršiaus, ant kurio nėra nuolaužų, akmenų ir t. t.

i Nurodymas

Žolės išmetimo vamzdžio nega-lima nukreipti į namus, garažus ir pan.

■ Jprastinj žarnos adapteri (j tie-kimo komplektą jeina pasirink-tinai) užmaukite ant vandens žarnos ir prijunkite prie pjovimo agregato jungties prie vandens tiekimo sistemos.
■ Atsukite vandens tiekimo čiaupa.
■ Paleiskite variklj ir leiskite veikti kelias minutes.
■ Variklj išjunkite ir nuo prietaiso atjunkite vandens tiekimo žarną. Baigus valymo procesą:
■ Paleiskite variklj ir leiskite veikti kelias minutes, kad išdžiūtų pjo- vimo agregato apatinė pusė.
■ Variklio išjungimas.

Nenaudojamos vejapjovės laikymas

Pavojus

Sprogimo ir gaisro pavojus.

Niekuomet nelaikykite jrenginio su benzinu bake patalpose, kuriose kuro garai gali turėti kontaktą su kibirkštimis ar su atvira ugnimi.

Démesio

Materialinių nuostolių pavojus.

Laikykite vejapjovę (su atvėsusiu varikliu) tik švariose sausose patalpose. Ilgiau laikant, pvz., žiemą, apsaugokite jrenginį nuo rūdžių. Po sezono arba jei jrenginio nenaudosite ilgiau, negu mėnesį,

■ Išleiskite kurąj tinkamą indą ir paruoškite variklj laikymui pagal variklio naudojimo instrukciją.

Démesio

Kurą išleiskite tik lauke.

■ Išvalykite jrenginj ir žolės surinkimo talpą.
■ Visas metalines dalis apsaugai nuo korozijos nuvalykite alyvuotu skuduru (alyva be dervos) arba papurkškite alyvos aerozoliu.
■ Ikraukite akumuliatorių (jei yra).

Garantija

Visose šalyse galioja arba mūsų kompanijos arba importuotojų suteikiama garantija.

Mūsų įsipareigojimų rėmuose gedimus šaliname nemokamai, jei jų priežastis gamybos arba medžiagų defektai.

Garantiniu atveju kreipkitės į pardavėjus arba į artimiausias įgaliotas dirbtuves.

Informacija apie variklj

Variklio gamintojas suteiks patarimų visais klausimais, susijusiais su varikliu, jo galia, techniniais duo-menimis, garantijomis ir servisu. Informaciją rasite atskiroje variklio gamintojo instrukcijoje.

Gedimų atpažinimas ir pašalinimas

Jūsų turimo įrenginio gedimai dažnai atsiranda dėl paprasčiausių priežasčių, kurias Jūs turėtumėte nustatyti ir dažnai pašalinti. Abejotinais atvejais kreipkitės į specializuotą servisą.

Problema Galima priežastis Defekto pašalinimas

Nejmanoma patraukti užvedimo rankenos.	Nepaspaustas apsauginis lankelis.	Paspauskite apsaugini lankelj rankenos viršuje.
	Užstrigęs peilis.	Ištraukite uždegimo kištuką ir pašalinkite kliuvinį.
	Sugedęs variklis.	Kreipkitės į servisą.
Variklis neužsiveda. Kuro padavimo svertelis neteisingoje padėtyje.		Kuro padavimo svertelį perstatykite į padėtį Nl arba CHOKE (esant šaltam varikliui).
		Kuro padavimo svertelį perstatykite į padėtį /maks. arba START (esant šiltam varikliui).
		Vejapjovė stovi aukštoje žolėje.	Perstumkite į žemą žolę.
		Bake nėra kuro.	Įpilkite šviežio švaraus kuro.
Problema	Galima priežastis Defekto pašalinimas
Variklis neužsiveda. Nejstatytas uždegimo kištukas.		Įstatykite uždegimo kištuką.
		Pasenęs arba nešvarus kuras. Kurą pakeiskite šviežiu.
		Užterštas oro filtras. Išvalykite oro filtrą.
		Droselis nesuveikė. Junkite droselį.
		Užvedant šaltą variklj nepas-paustas užvedimo mygtukas.	Junkite paleidiklj.
- Vejapjovei su elektriniu starteriu:	Iškrautas akumuliatorius.	Įkraukite akumuliatorių komplek-tuojamu krovikliu.
	Pažeistas laidas. Patikrinkite, ar laidai tvarkoje.
	Sugedęs saugiklis.	Sugedusį saugiklj leiskite pakeisti specializuotose dirbtuvėse.
Nejprasti triukšmai (barškėjimas, tratėjimas, tarškėjimas).	Atsipalaidavo sraigtai, veržlės ar kitos tvirtinimo detalės.	Įveržkite detalių tvirtinimus. Jei triukšmas nepranyksta, kreip-kitės į specializuotą servisą.
Užsikirtimai, vibracijos. Atsileido peilis. Atiduokite priveržti peilio sutvirti-nimo varžtą į dirbtuves.
Nešvarus pjovimas arba mažėja apsukų skaičius.	Per aukšta žolė.	Nustatykite didesnį pjovimo aukštį, esant reikalui pjaukite du kartus.
Žolė lieka gulėti arba žolės surinkimo įtaisas neprisipildo.	Per drėgna žolė.	Leiskite žolei išdžiūti.
	Užsikimšo išmetimas.	Išjunkite variklj, pašalinkite užsi-kimšimą.
	Atšipo peilis.	Atiduokite peilį į dirbtuves pakeisti arba pagaląsti.
	Nepakankamas variklio pajėgumas.	Dažniau pjaukite, pasirinkite didesnį pjovimo aukšti.
	Žolės surinkimo įtaisas pilnas.	Išjunkite variklj, ištuštinkite žolės surinkimo įtaisą.
	Žolės surinkimo įtaisas nešvarus.	Išjunkite variklj, išvalykite žolės surinkimo įtaiso oro angas.
Neveikia ratukų pavara.	Suplyšo diržas arba sugedo pavara.	Atiduokite sugedusias dalis į dirbtuves pakeisti.
	Lyninė trauklė/tampraus lyno trauklė nutraukta.	Atiduokite sugedusias dalis į dirbtuves pakeisti.

Satura rādītājs

Jūsu drošībai 277

Montāža 279

Vadība 279
