Produkto tipas	Akumuliatorinė vejapjovė
Prekės ženklas	Wolf Garten
Modelis	BluePower 53 A HW
Pjovimo plotis	53 cm
Pavaros tipas	Akumuliatorius
Akumuliatoriaus įtampa	36 V
Akumuliatoriaus tipas	Ličio jonų
Pjovimo aukščio reguliavimas	Centrinis, 6 pakopų (25-75 mm)
Žolės surinkimo talpa	53 L
Svoris	apie 21 kg
Triukšmo lygis (LpA)	78 dB(A)
Vibracija (ah)	0,5 m/s²
Rėmas	Plieno lakštas
Peilio tipas	DuoBlade ašmenys
Mulčiavimo funkcija	Taip
Šoninis išmetimas	Pasirenkama
Surinkimo krepšys	Minkštas putplastis
Energijos suvartojimas	350 W (tipinis)
Įkrovimo laikas	apie 60 minučių
Apsaugos klasė	IPX1

Dažnai užduodami klausimai - BluePower 53 A HW Wolf Garten

Kaip įkrauti Wolf Garten BluePower 53 A HW akumuliatorių?

Akumuliatorius įkraunamas naudojant pateiktą įkroviklį prie įprasto buitinio elektros lizdo. Įkrovimo laikas yra apie 60 minučių. Įsitikinkite, kad akumuliatorius yra visiškai įkrautas prieš pirmą kartą naudojant vejapjovę.

Kokie pjovimo aukščiai yra galimi?

Vejapjovė turi centrinį pjovimo aukščio reguliavimą su 6 pakopomis nuo 25 mm iki 75 mm. Pasirinkite norimą aukštį pagal žolės ilgį ir sezoną.

Ar vejapjovę galima naudoti be surinkimo krepšio?

Taip, BluePower 53 A HW palaiko mulčiavimo funkciją. Tiesiog nuimkite surinkimo krepšį ir uždarykite išmetimo angą, kad žolė būtų smulkiai susmulkinta ir palikta kaip natūrali trąša ant vejos.

Kaip valyti vejapjovę?

Vejapjovės korpusą ir apačią valykite minkšta šluoste arba šepečiu. Pašalinkite žolės likučius iš krepšio ir peilio strypo. Nenaudokite aukšto slėgio valytuvo, kad nepažeistumėte elektros komponentų.

Kokia akumuliatoriaus talpa yra BluePower 53 A HW?

Vejapjovė naudoja 36 V ličio jonų akumuliatorių. Tiksli talpa skiriasi priklausomai nuo modelio varianto, tačiau paprastai yra nuo 2,5 Ah iki 5,0 Ah. Patikrinkite akumuliatoriaus duomenis.

Ar vejapjovė tinka dideliems sodams?

Su 53 cm pjovimo pločiu ir ilgu akumuliatoriaus veikimo laiku (iki 30 minučių esant pilnam įkrovimui) vejapjovė tinka vidutinio dydžio sodams iki maždaug 600 m². Didesniems plotams rekomenduojamas papildomas akumuliatorius.

Kaip pakeisti peilį?

Prieš keisdami ištraukite akumuliatorių. Apverskite vejapjovę ir atsukite peilio varžtą (dažniausiai prieš laikrodžio rodyklę). Sumontuokite naują peilį ir tvirtai priveržkite varžtą. Atkreipkite dėmesį į teisingą orientaciją.

Ką reiškia akumuliatoriaus indikatorius?

LED indikatorius ant akumuliatoriaus rodo įkrovos būseną. 4 žalios LED = pilnai įkrautas, 1 raudona mirksi = beveik tuščias. Jei raudona LED šviečia nuolat, akumuliatorius yra sugedęs ir jį reikia pakeisti.

Ar galiu naudoti vejapjovę lietuje?

Ne, vejapjovė nėra skirta naudoti esant drėgnam orui ar lietui. Ji atitinka apsaugos klasę IPX1, kuri užtikrina apsaugą tik nuo vertikaliai krentančio vandens. Naudokite ją tik esant sausam orui.

Kur rasti naudojimo instrukciją?

Naudojimo instrukciją galite nemokamai atsisiųsti kaip PDF iš notice-facile.com Spustelėkite produkto puslapyje 'Atsisiųsti' ir pasirinkite lietuvių kalbą.

NAUDOJIMO INSTRUKCIJA BluePower 53 A HW Wolf Garten

Patarimai, kaip prižiūrėti veja 272

Transportavimas ..... 272

Valymas ir priežiūra ..... 273

Nenaudojamos vejapjovės laikymas 274

Garantija 274

Informacija apie variklj ..... 274

Gedimų atpažinimas ir pašalinimas 274

Duomenys skydelyje

Šie duomenys labai svarbūs vélesnei mašinos identifikacijai, užsakant atsargines dalis ir servisui. Skydelj Jūs rasite šalia variklio. Įrašykite visus duomenis, esančius skydelyje, į šias eilutes.

Šiuos ir kitus duomenis apie jrenginj rasite atskiroje ES atitikties deklaracijoje, kuri yra neatskiriama šios naudojimo instrukcijos dalis.

Paveikslëliai

Išskleiskite naudojimo instrukcijos pradžioje esančius puslapius su paveikslėliais.

Jūsų saugumui

Teisingai naudokitės jrenginiu

Šis jrenginys skirtas išimtinai tik:

– naudojimui tik pagal instrukcijos aprašymą ir laikantis saugos nurodymų;

– vejoms prie namų ir mėgėjiš-kuose soduose pjauti.

Naudojant kaip nors kitaip laikoma, kad naudojama ne pagal paskirtį. Naudojant ne pagal paskirtį netaikoma garantija, ir gamintojas neprisiima jokios atsakomybės.

Tuo atveju visą riziką ir galimus nuostolius prisiima vartotojas.

Savavališkai pakeitus konstrukcija, gamintojas neatsako už galimus nuostolius.

Tik prietaisams su elektriniu paleidimo jtaisu:

Komplekte esantis kroviklis skirtas vien tik jrenginyje esančiam akumuliatoriuijkrauti. Akumuliatorių leistina jkrauti vien tik šiuo krovikliu.

Laikykitės saugos ir eksploatavimo nurodymų

Atidžiai perskaitykite šią instrukciją prieš naudodami jrengini pirmą kartą. Vykdykite nurodymus ir pasilikite ją vėlesniam panaudojimui. Neleiskite jrenginiu naudotis vaikams ir asmenims, nesusipažinusiems su naudojimo instrukcija. Jei keičiasi savininkas, kartu su jrenginiu perduokite ir naudojimo instrukciją.

Bendri saugos nurodymai

Šiame skyrelyje rasite bendruosius saugos nurodymus. Perspėjimai, kurie susiję su atskiromis įrenginio dalimis, funkcijomis arba darbais, yra atitinkamose aprašymo vietose.

Prieš pradedant darba jrenginiu

Asmenys, kurie naudosis jrenginiu, neturi būti apsvaigę nuo psicho-tropinių medžiagų (pvz., alkoholio, narkotikų ar medikamentų).

Irenginiu neleidžiama dirbti asmenims, jaunesniems, negu 16 metų. Kai kur pagal vietinius įstatymus minimalus amžius gali būti ir didesnis.

Asmenims (jskaitant vaikus) su ribotais fiziniais, jutiniais arba protiniais sugebėjimais ar neturintiems patyrimo ir/arba užtektinai žinių šiuo prietaisu naudotis nepatartina, nebent šalia būtų asmuo, atsakingas už jų saugumą arba jis suteiktų informaciją apie šio prietaiso naudojimą.

Nepalikite vaikų be priežiūros ir įsitikinkite, ar jie nežaidžia su prietaisu.

Prieš pradėdami darba, susipažinkite su visais įtaisais, jų valdymu ir veikimu.

Kurą laikykite tik tam skirtoje taroje toliau nuo šildymo įtaisų (pvz., krosnių ar boilerių). Kurą pilkite tik lauke.

Nepilkite kuro, kai variklis veikia arba yra karštas.

Pakeiskite pažeistą duslintuva, kuro talpą ar jos dangtelj.

Prieš naudojimą patikrinkite,

– ar funkcionuoja žolės surinkimo talpa ir ar gerai užsidaro žolės išmetamasis vožtuvas.

Pažeistas, susidėvėjusias dalis nedelsiant pakeiskite naujomis.

– ar nesusidėvėjo ir ar nepažeisti žolės pjovimo peiliai, tvirtinimo varžtai ir visas žolės pjovimo įtaisas. Susidėvėjusias ar pažeistas dalis keiskite tik komplektais ir tik specializuotuose servisuose, siekiant išvengti mechanizmų disbalanso.

Atsarginės detalės ir priedai privalo atitikti gamintojo nustatytus reikalavimus.

Todėl naudokite tik originalias atsargines detales ir originalius atsarginius priedus, arba gamintojo leidžiamas naudoti atsargines detales ir priedų dalis.

Remontuoti atiduokite tik specializuotam servisui.

Darbas jrenginiu

Dirbdami su jrenginiu arba prie jrenginio tinkamai apsirenkite darbui kaip, pavyzdžiui:

• apsauginiais batais,
• il g o m i s k e l n èmis,
  – priglundančiais drabužiais,
• klausos apsauga,
• naudokite apsauginius akinius.

Visi apsauginiai įtaisai turi būti sumontuoti ir veikti nepriekaištingai.

Neleistini jokie apsauginių įtaisų konstrukcijos pakeitimai.

Jrankiu naudokitės tik tuomet, kai jo techninė būklė nepriekaištinga, tokia pati, kaip ir jsigijimo momentu.

Niekada nekeiskite gamykloje atliktų variklio nustatymų.

Venkite atviros liepsnos, kibirkščiavimo ir nerūkykite.

Prieš atliekant jrenginio aptarnavimo darbus

Tam, kad išvengtumėte sužeidimų, prieš atlikdami įrankio aptarnavimo darbus (pvz., techninio aptarnavimo ir reguliavimo) ir transportuodami (pvz., keldami ar nešdami)

– Išjunkite variklj,
– Ištraukite degimo raktą (jei yra),
– Palaukite, kol sustos judėjusios visos judančios dalys; variklis turi atvėsti,
– Ištraukite uždegimo kištuka, kad būtų nejmanomas atsitiktinis variklio užvedimas,
– Vykdykite nurodymus, esančius variklio instrukcijoje.

Pabaigus darba jrenginiu

Niekada nepalikite veikiančio jrenginio, neišjungę variklio ir neištraukę degimo rakto (jei yra).

Apsauginiai įtaisai

1 pav.

⚠️ Pavojus

Niekuomet nedirbkite įrankiu su pažeistais ar nuimtais apsauginiais įtaisais.

Apsauginis lankelis (1)

Apsauginis lankelis užtikrina Jūsų saugą, suteikdamas galimybę prireikus nedelsiant išjungti variklj ir žolės pjovimo įtaisą.

Neleistina bandyti apsieiti be jo.

Išmetimo vožtuvas (2) arba apsauga nuo išsviedimo (3)

Išmetimo vožtuvas arba apsauga nuo išsviedimo apsaugo Jus nuo sužeidimo pjovimo įtaisu ar išsviedžiamais kietais daiktais. Neleistina naudotis įrankiu be išmetimo vožtuvo ar apsaugos nuo išsviedimo.

Simboliai ant jrenginio

Ant įrankio yra lipdukai su įvairiais simboliais. Pateikiame šių simbolių paaiškinimą:

Dèmesio! Prieš pradèdami naudoti perskaitykite naudojimo instrukcija!

Pašaliniai turi būti atokiau nuo darbo vietos!

Prieš pradedant bet kokius darbus ir prieš paliekant jrenginj, būtinai išjunkite variklj.

Papildomi nurodymai skyrelyje "Jūsų saugumui".

Prieš atlikdami aptarnavimo darbus su žolės pjovimo jtaisu, ištraukite uždegimo žvakės kištuką! Laikykite rankas ir kojas kuo toliau nuo žolės pjovimo įtaiso! Prieš valydami, reguliuodami ar tikrindami įrenginį, išjunkite jį ir ištraukite uždegimo žvakės kištuką!

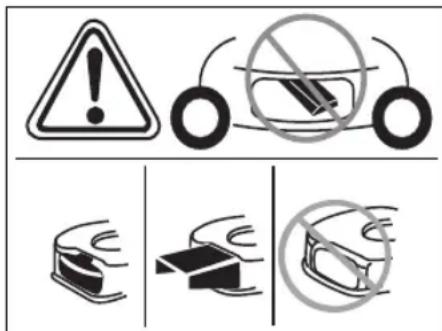

Sužeidimo pavojus – dirbkite tik su apsauga nuo išsviedimo.

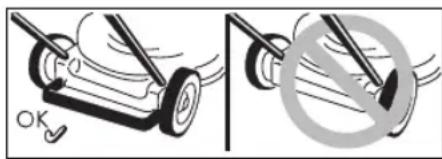

Sužeidimo pavojus – dirbkite tik su sumontuotu apsauginiu lankeliu.

Sužeidimo pavojus – dirbkite tik su sumontuotu išmetimo vožtuvu. Pasistenkite, kad šie simboliai išliktų matomi.

Simboliai instrukcijoje

Šioje instrukcijoje naudojami simboliai, kurie žymi pavojų arba svarbius nurodymus. Paaiškiname simbolių reikšmę:

Pavojus

Jums nurodoma apie pavoju, susijusi su atliekamais veiksmais ir sąlygojanti gręsmę žmonėms.

Démesio

Jums nurodoma apie pavoju, susijusi su atliekamais veiksmais ir sąlygojanti materialiniu nuostoliu grèsmę.

i Nurodymas

Pažymi svarbią informaciją ir patarimus darbui įrankiui.

Sumontavimas

Instrukcijos gale arba papildomame lapelyje iliustracijose parodyta, kaip sumontuoti jrenginj.

i Pastaba dèl utilizavimo

Pakuočių likučius, senus įrenginius ir t. t. pašalinkite remdamiesi vietos teisės aktų reikalavimais.

Darbas jrenginiu

Laikykitės nurodymų, esančių variklio instrukcijoje.

⚠️ Pavojus

Nelaimingi atsitikimai

– Pašaliniai, ypač vaikai ir gyvūnai, pjaunant vejapjove, turi būti atokiau. Sužeidimo išmetamais akmenukais ar kitais daiktais pavojus.

Pargriuvimas

• Stumkite vejapjovę tik eidami žingsniu.
• Ypatingas atsargumas reikalingas, kai pjaunate atbulomis, tempdami jrenginj.
• Stačiose nuokalnėse vejapjovė gali apvirsti ir Jūs galite susižeisti. Visuomet pjaukite skersai šlaito, niekuomet aukštyn arba žemyn. Nepjaukite, jei nuolydis statesnis, negu 20%.
• Ypatingas atsargumas reikalingas keičiant kryptj, visuomet pasistenkite stovėti stabiliai.
  – Kyla pavojus susižeisti, pjaunant pakraščiuose. Pavojinga pjauti netoli kraštu, gyvatvorių arba stačių šlaitų. Pjaudami visada laikykitės saugaus atstumo.
• Pjaunant drėgną žolę dėl sumažintos sukibimo su dirva jėgos įrenginys gali nuslysti ir Jūs galite pargriūti. Pjaukite tik sausą žolę.
  – Dirbkite tiktai dieną arba esant geram apšvietimui.

Susižeidimas

• Vejapjovės vedimo rankena užduoda saugų atstumą nuo veikiančio įrenginio, visuomet išlaikykite jį.
  – Darbo metu dirbančiojo darbo zona yra už rankenų.
  – Niekuomet neartinkite prie sukiujų dalių ir nekiškite po jomis nei rankų, nei kojų.
• Nedirbkite su prietaisu, esant blogoms oro sąlygoms, pvz., esant lietaus arba perkūnijos pavojui.
  – Išjunkite variklj ir palaukite, iki visiškai sustos žolės pjovimo įtaisas:
• prieš paversdami jrenginj,
• prieš transportuodami jrenginj ne veja.
  – Išjunkite variklj, kad būtų galima išvengti netyčinio variklio paleidimo: ištraukite degimo raktą (jei yra), leiskite varikliui ataušti ir ištraukite uždegimo žvakės kištuką,
  – prieš pašalindami užsikimšimų ir įstrigimų priežastis,
  – prieš tikrindami, valydami, reguliuodami vejapjovę ar atlikdami techninio aptarnavimo darbus,
• Jei koks svetimkūnis pasitaikytų. Patikrinkite, ar niekas nepažeista ir, atiduokite į specializuotas serviso dirbtuves,
  -je i jrenginys pradeda nejprastai stipriai vibruoti. Nedelsiant patikrinkite prietaisą.
  – Niekuomet nekelkite ir neneškite vejapjovės su veikiančiu varikliu.
  – Patikrinkite vietov e, kur ruošiatės pjauti žolę ir pašalink- kite visus daiktus, kurie galėtų būti pagriebti ir sviedžiami.

- Jei pjovimo instrumentas pagriebia svetimkūnj (pvz., akmenj) arba jrenginys pradeda nejprastai vibruoti: nedelsdami išjunkite variklj. Patikrinkite, ar vejapjovė nesugedo ir esant gedimui, kreipkitės į specializuotą servisą.

– Pjaunant žolę nieko nestatykite priešais išmetimo angą. Jrankiams su žolės surinkimo talpa:

- Nuimant žolės surinkimo talpą Jus ar kitus asmenis gali sužeisti išmetama žolė arba svetim-kūniai. Niekuomet netuštinkite žolės surinkimo talpos varikliui sukantis. Išjunkite jrenginį.

Apsinuodijimo smalkémis pavojus.

Vidaus degimo variklj galima naudoti tik lauke.

Sprogimo ir gaisro pavojus

– Benzino garai yra sprogūs ir benzinas labai lengvai užsiliepsnoja.
- K u r o b a k a pildykite prieš užvedant variklj. Kuro talpa turi būti uždaryta, jei variklis veikia arba yra karštas.
- K u r pilkite tik tada, kai variklis išjungtas ir atvėsęs. Venkite atviros liepsnos, kibirkščiavimo ir nerūkykite. Kurą pilkite tik lauke.
– N e u ž v e d i n èkite variklio, jei išlietas kuras. Patraukite jrenginj iš užterštos kuru vietos ir palaukite, kol kuras išdžius.
- T a m, k a d i š v e n g t u m ète g pavojaus, šios dalys turi būti neužterštos žolės likučiais ir tepalais:
- variklis,
- duslintuvas,
-akumuliatoriųbaterija,
- benzino bakas.

Suklupimo pavojus

- Stumkite vejapjovę tik eidami žingsniu.

Dèmesio

Irenginio sugadinimas

• Akmenys, nukritusios šakos ir panašūs daiktai gali sugadinti jrenginį ir sutrikdyti jo funkcionavimą. Kiekvieną kartą prieš dirbdami vejapjove, pašalinkite pašalinius daiktus iš darbo vietos.
• Naudokitės ijrenginiu tik tuo- met, kai jo būklė nepriekai- štinga. Kiekvieną kartą prieš dirbdami, apžiūrėkite vejapjovę. Ypač tikrinkite apsauginius jtaisus, valdymo elementus ir sraigtinius sujungimus, ar jie gerai įveržti. Prieš dirbdami, pakeiskite pažeistas dalis.

Darbo laikas

Laikykitės vietinių įstatymų, reglamentuojančių darbo įrenginiu laiką (susižinokite atitinkamose įstaigose).

Pozicijos nurodymas

Nurodydami poziciją prie prietaiso (pvz., kairėje, dešinėje), mes visada žiūrime nuo kreipiamojo strypo darbo kryptimi.

Prieš pradedant eksploatuoti

Variklio alyvos jpylimas

Dèmesio

Irenginys transportuojamas be variklio alyvos.

- Todėl prieš pirmą kartą dirbant, reikia jpilti alyvos, žiūrėkite variklio instrukciją.

Akumuliatoriaus jkrovimas

(Jrenginiams su elektriniu užvedimu)

Pavojus nudegti/ inuodyti

Ribiniais atvejais reikia tikėtis, kad ištekės skysčių arba dujų.

Akumuliatorius yra įtaisų skyde prie viršutinio skersinio (2 pav.).

Elektros smūgio pavojus

Prieš kiekvieną naudojimą patikrinkite kroviklj, ar nėra išorinių pažeidimų. Niekuomet nenaudokite pažeisto kroviklio.

Démesio

– Isitikinkite, kad tinklas atitinka kroviklio gamyklos lentelėje nurodytus duomenis: 220–230 V ir 50 Hz.
- Kroviklj saugokite nuo drègmès, lietaus, sniego ir šalčio.
- A k u m u l i a t o r i ů kraukite tik sausoje patalpoje. Neviršykite leistino 12 valandų įkrovimo laiko.
– Prieš pradėdami naudoti vejapjovę, atjunkite kroviklj nuo tinklo ir nuo jrenginio.

2 pav.

■ Prieš pirmą kartą naudojant jrenginį, akumuliatorius kraunamas mažiausiai. 10 valandų. Naudokite tik komplekte esantį krovikljį.

Nurodymas

Kroviklio atjungimas tik atvirkštine tvarka.

Nurodymas dėl kroviklio zavimo

Kroviklj priklauso utilizuoti pagal elektrinių įrankių utilizavimo teisės aktus. Laikykitės vietinių teisės aktų.

Kiekvieną kartą prieš eksploatuodami, atlikite nustatymo darbus

Pavojus susižeisti

Prieš atliekant jrenginio aptarnavimo darbus

• išjunkite variklj,
• ištraukite degimo raktą (jei yra),
  – palaukite, kol visos judančios dalys visiškai sustos ir atvės variklis,
  – Nuo variklio numaukite uždegimo žvakės kištuką, kad būtų išvengta netyčinio variklio paleidimo.

Talpos nupjautai žolei prikabinimas

(tik jrenginiams su žolės surinkimo talpa)

11 pav.

■ Pakelkite išmetimo vožtuvą ir prikabinkite talpą nupjautai žolei.

Pjovimo aukščio reguliavimas

3 pav.

Nureguliuokite reikiamą pjovimo aukštį.

Nustatymo galimybė (priklausomai nuo modelio) nuo maždaug 3 cm iki daugiausia 9 cm.

Nurodymas

Jei prietaiso ratukai reguliuojami atskirai, visus ratukus nustatykite vienodame aukštyje.

Modelis A:

■ Užfiksuokite ratukus reikiamame aukštyje.

Modelis B:

■ Patraukite vožtuvėlj ir užfiksuokite reikiamoje pozicijoje.

Modelis C:

■ Centrinio aukščio perstatymo svirtele pastumkite pirmyn arba atgal ir užfiksuokite reikiamoje pozicijoje.

Priekinių ratukų užfiksavimas

(tik prietaisai su užfiksuojamais priekiniais ratukais) 4 pav.

Ratukus važiavimui tiesiai užfiksuokite – perstumkite ratukus pirmyn ir laisvai.

Judančius didelėje kiaurymėje lankelius įstatykite į mažas kiaurymes.

Ipilti kuro ir patikrinti alyvos lygi

■ Pripildykite baką benzino be švino.
■ Degalų baką užpildykite tiek, kad nuo užpildymo atvamzdžio apatinio krašto liktu 2 cm.
■ Tvirtai uždarykite degalų baką.
■ Patikrinkite alyvos lygj, jei reikia, papildykite (žr. variklio žinyną).

Variklio užvedimas

5 pav.

Pavojus

Tam, kad išvengtumėte sužeidimų,

– neužveskite variklio, kai stovite priešais duslintuvą;
– Rankos ir kojos turi būti kuo toliau nuo žolės pjovimo įtaiso;
- Niekada neartinkite kojų, rankų ar kitų kūno dalių prie besisukančių įrenginio dalių. Visuomet būkite atokiau nuo duslintuvo.

Prieš užvesdami variklj, atjunkite žolės pjovimo įtaisą ir pavarą. Nepaverskite vejapjovės, ją užvesdami. Pastatykite jrenginį lygioje vietoje, kur trumpa žolė.

Nurodymai dėl variklio

Atkreipkite dėmesį informacija variklio žinyne.

• Kai kurie modeliai yra be kuro padavimo reguliatoriaus, juose kuro padavimas reguliuojamas automatiškai. Variklis visuomet sukasi optimaliu greičiu.
• Net esant jkaitusiam varikliui, gali prireikti atidaryti droselj arba paleidiklj.
• Kai kuriuose modeliuose droselio ir paleidiklio nėra. Variklis automatiškai nustatomas atitinkamam paleidimo procesui.

Kai variklis ataušes:

■ Atsukite benzino čiaupą (jei yra).
Jrenginiai su droseliu

■ Droselio svirtj nustatykite i N poziciją arba ištraukite droselio trauklę ir akceleratoriaus svirtj (jei yra) nustatykite ties /maks. – 5A pav.

arba

■ Akceleratoriaus svirtj pasukite j N padëtj – 5B pav.

Jrenginiai su paleidikliu:

■ Paleidiklj 1–5 x stipriai paspauskite ir akceleratoriaus svirti (jei yra) pasukite ties ⚠ maks. – 5C pav.

Kai variklis jkaitęs:

■ Atsukite benzino čiaupą (jei yra).
■ Kuro padavimo svirtelę perstatykite i padėtį /maks.

Irenginiai be elektrinio starterio:

5E pav.

■ Stovėdami už įrenginio – nuspauskite ir laikykite apsauginį lankelį.
■ Lėtai traukite paleidimo rankeną, iki pajusite pasipriešinimą, tuomet patraukite stipriai ir greitai. Paleidimo rankenos nepaleiskite, bet lėtai gražinkite ją atgal.

Irenginiai su elektriniu starteriu:

5D pav.

■ Kroviklj atjunkite nuo tinklo ir jrenginio.
■ Stovėdami už įrenginio – nuspauskite ir laikykite apsauginį lankelį.
■ Istatykite raktelj i prietaisų skydelį, pasukite į dešinę ir laikykite, iki užsives variklis (užvedimo bandymas ne daugiau 5 sek., prieš sekantį bandymą 10 sek. palaukite).

i Nurodymas:

Jrenginio su elektriniu paleidimo mechanizmu varikliai (priklausomai nuo modelio) gali būti užvesti ir rankiniu būdu, naudojant paleidimo rankeną.

Jei variklis dirba:

■ Užvedus variklj (priklausomai nuo modelio):
– Atsukite droselj (jei yra),
- Akceleratoriaus svirtj (jei yra) nustatykite tarp /maks. ir /min., kad variklis truputj jšiltu.
- Žolės pjovimui nustatykite padavimo svirtelę (jei tokiya yra) ties visu greičiu.

i Nurodymas

Daugiau informacijos apie variklio darba rasite variklio instrukcijoje.

Variklio išjungimas

7 pav.

■ Kuro perdavimo svirtelę (jei yra) perstatykite j padėtį /min.
■ Atleiskite apsauginj lankelj. Netrukus variklis sustos.

Darbas su jrenginiu

Ratukų pavaros įjungimas ir išjungimas

(tik vejapjovėms su ratukų pavara) 6A, B, C pav.

Ratukų pavaros jjungimas

■ Patraukite ir laikykite svirtj/lankelj.

Ratuku pavaros išjungimas

■ Atleiskite svirtj/lankelj.

Ratukų pavaros greičio keitimas

(priklausomai nuo modelio)

Démesio

Irenginio sugadinimas

Nustatymus atlikite tik veikiant varikliui.

6D/E pav.

■ Mažaja svirtele pasirinkite vieną iš greičio pakopų.
6F pav.
■ Svirtele parinkite vieną iš greičio pakopų (/maks. ir /min.).

Žolės surinkimo įtaiso nuėmimas ir ištuštinimas

(prietaisams su žolės surinkimo įtaisu)

11 pav.

Jeigu žolė sugulusi ant žemės arba pilnumo stovio rodyklė (jeigu yra, 12 pav.) rodo, kad krepšys pilnas:

■ Atleiskite apsauginj lankelj ir palaukite, kol variklis sustos.
■ Pakelkite išmetimo vožtuvą ir atkabinkite žolės surinkimo talpą.
■ Ištuštinkite ją.

Darbas be žolės surinkimo talpos

Jei nuimate žolės surinkimo talpa, išmetimo vožtuvas užsidaro žemyn. Dirbant be žolės surinkimo talpos, nupjauta žolė krinta tiesiai ant žemės.

Pertvarkymas mulčiavimui

(jrenginiuose su pasirenkamu mulčiavimo priedu)

Jrenginiai su išmetimo vožtuvu:

8A pav.

■ Pakelkite išmetimo vožtuva.
■ Nuimkite žolės surinkimo talpą.
■ Mulčiavimo pleišto įstatymas (priklausomai nuo modelio).
■ Nuleiskite išmetimo vožtuva.

Nurodymas

Modeliams su integruota mulčiavimo funkcija atskiras mulčiavimo pleištas nereikalingas – šią funkciją atlieka specialiai tam suformuotas galinis vožtuvas (8B pav.).

Irenginiai su šoninio išmetimo mechanizmu:

9 pav.

■ Vietoje šoninio išmetimo mechanizmo sumontuokite nuo smūgių apsaugantį įtaisą/ mulčiavimo skląstį (9A pav.) arba
- Nuimkite šoninio išmetimo mechanizmą – nuo smūgių apsaugantis įtaisas/mulčiavimo sklendė užsidaro automatiškai (9B pav.).

Šoninio išmetimo mechanizmo pertvarkymas jrenginyje

(priklausomai nuo modelio)

■ Jei yra: nuimkite žolės surinkimo jtaisą ir nuleiskite išmetimo vožtuva.
■ Pakelkite nuo smūgių apsaugantį ujtaisą/mulčiavimo sklendę ir sumontuokite šoninio išmetimo mechanizmą (9C pav.).

Pabaige darba

■ Ištraukite degimo raktą (jei yra).
■ Palaukite, kol sustos judėjusios visos judančios dalys; variklis turi atvėsti.
■ Uždarykite benzino sklendę (jei yra – žiūr. variklio instrukcija).
■ Nuo variklio atjunkite uždegimo kištuką.
■ Ištuštinkite žolės surinkimo talpą.

Vejapjovès su elektriniu starteriu:

■ 10 valand kraukite akumuliatorių.

Nurodymas

Jrenginys uždaroje patalpoje statomas tik ataušus varikliui.

Patarimai, kaip prižiūrėti veją

Keletas patarimų, kurių laikantis Jūsų vejoje visur vienodai augs sveika žolė.

Vejos pjovimas

Vejoje auga įvairių rūšių žolė. Dažnas vejos pjovimas sustiprina šaknų vystymąsi ir susidaro tvirta velėna. Jei veją pjaunate retai, įsigali aukštos žolės (pvz., dobilai arba saulutės).

Normalus vejos žolės aukštis apytikriai 4–5 cm. Pjauti reikia apie ^1/_3 žolės aukščio, taigi kai žolės aukštis 7–8 cm, galima ją trumpinti iki normalaus aukščio.

Žolės negalima trumpinti daugiau, negu iki 4 cm, kitaip išdžiūsta velėna ir nukenčia atauganti žolė.

Pvz., po atostogų ataugusią žolę nupjaukite etapais iki normalaus aukščio.

Pjaudami visada leiskite šiek tiek persidengti pjovimo juostoms.

Mulčiavimas (naudojant papildomus jrenginius)

Žolė susmulkinama mažais gabalėliais (apie 1 cm ilgio) ir lieka gulėti. Vejoje išlieka daug maisto medžiagų.

Optimalūs rezultatai pasiekiami, kai žolė vejoje palaikoma neaukšta (žiūr. skyrelį "Vejos pjovimas").

Mulčiuojant reikia:

– Nepjauti šlapios žolės.
– Trumpinti žolę ne daugiau, kaip 2 cm.
– Važiuoti lėtai.
– Dirbti esant dideliam variklio sukimosi greičiui.
– Reguliariai valyti žolės pjovimo įtaisą.

Transportavimas

Nedideli atstumai stumiant rankomis

Pavojus

Besisukantis peilis gali užkabinti ir nusviesti jvairius objektus, todėl gali padaryti žalos.

Jei jrenginj vežate ne per žolę, variklj išjunkite.

Su transporto priemone

Pavojus

Prieš transportuodami išjunkite variklj ir leiskite jam ataušti. Ištraukite degimo žvakės kištuką. Netransportuokite paversto jrenginio.

Transportuodami pakankamai patikimai tvirtinkite jrenginj, kad jis nenuslystų.

Prietaisą transportuokite tik su tuščiu degalų baku.

Bako dangtelis turi būti sandariai uždarytas.

Jrenginiai su sudedama rankena:

10 pav.

■ Patogesniam supakavimui sudedamą rankeną sulankstykite.

Valymas ir priežiūra

Pavojus

Tam, kad išvengtumėte sužeidimo, prieš visus vejapjovės priežiūros ir techninio aptarnavimo darbus

• Išjunkite variklj,
  – Ištraukite degimo raktą (jei yra),
  – Palaukite, kol sustos judėjusios visos judančios dalys; variklis turi atvėsti,
  – Ištraukite uždegimo kištuka, kad būtų nejmanomas atsitiktinis variklio užvedimas,
  – Vykdykite nurodymus, esančius variklio instrukcijoje.

Pavojus

Tam, kad apsisaugotumėte susižeidimo i aštrius žolės pjovimo peilius pavojaus, peilių keitimą ir aštrinimą paveskite specializuotam servisui (reikalingi specialūs įrankiai).

Dêmesio

Irenginj visuomet paverskite taip, kad žvakė būtų nukreipta aukštyn, tuomet alyva ir benzinas nepadarys žalos varikliui.

Priežiūra

Dèmesio

Laikykitės nurodymų, esančių variklio instrukcijoje. Pasibaigus sezonui, paveskite variklio apžiūrą ir techninį aptarnavimą specializuotam servisui.

Dèmesio

Grèsmè aplinkai dél variklio alyvos.

Priduokite atidirbusią alyvą naudotos alyvos surinkimo vietose arba utilizacijai skirtų atliekų surinkimo vietoje.

Baterijos žala aplinkai

Panaudotos baterijos negalima mesti j buitines atliekas.

Priduokite panaudotą bateriją tiems, kurie jomis prekiauja, arba utilizacijai skirtų atlieku surinkimo vietoje.

Jei priduodate traktorių metalo laužui prieš tai išimkite bateriją.

Nurodymas

Atkreipkite dėmesį variklio žinyne pateiktus patikros ir techninės priežiūros intervalus.

Priklausomai nuo modelio, prietaisas turi elektroninį techninės priežiūros indikatorių (13 pav.). Laikykitės atitinkamų techninės priežiūros indikatoriaus rodmenų, papildomai prie rašytinių techninės priežiūros nurodymų. Atskiroje, prie techninės priežiūros indikatoriaus pridedamos naudojimo instrukcijoje rasite informaciją apie valdymą ir kitus duomenis.

Prieš kiekvieną naudojima

■ Patikrinkite alyvos lygj, jei reikia, papildykite.
■ Patikrinkite, ar tvirtai laikosi varžtiniai sujungimai, jei reikia, užveržkite.
■ Patikrinkite saugos jrenginius.

Patikrinkite sankabos veikimą: (tik vejapjovėms su ratukų pavara)

– Veikiant varikliui ir esant atjungtai pavarai, vejapjovė neturi judėti pirmyn.
- Veikiant varikliui ir esant jungtai pavarai, vejapjovė turi judėti pirmyn.
- Esant reikalui, pareguliuokite sankabos suveikimą sukdami dantytą verzlę, esančią šalia ratukų pavaros svertelio ar slankiojančio lyno traukės.

Po pirmuju 2–5 eksploatacijos valandu

■ Pakeiskite alyva, žiūr. komplekte esančią variklio instrukcija.

Po kiekvieno vejos pjovimo arba kas 8 savaitės

(tik jrenginiams su elektriniu starteriu)

■ 10 valandas kraukite akumuliatorių.

Vieną kartą per sezoną

■ Pakeiskite variklio alyva, žiūr. pridedamą variklio instrukcija.
■ Išmetimo vožtuvo vyrius ir spyruokles sutepkite.
■ Pasibaigus sezonui, paveskite servisui patikrinti jrenginj.

Valymas

Démesio

Valykite jrenginį kiekvieną kartą po naudojimo. Dėl nevalymo vejapjovė genda ir nuostoliai neišvengiami.

Valymui nenaudokite aukšto slėgio valymo įrenginių.

Žolės surinkimo talpos valymas

(tik jrenginiams su žolės surinkimo talpa)

Paprasčiausia išvalyti tuoj pat po naudojimo.

■ Žolės surinkimo talpą nuimkite ir ištuštinkite.
■ Žolės surinkimo įtaisą galima valyti stipria vandens čiurkšle (laistymo žarna).
■ Gerai išdžiovinkite prieš naudojima.

Vejapjovės valymas

Pavojus

Susizeidimo j astrius žolės pjovimo peilius pavojus. Devėkite apsaugines pirštines.

Démesio

Irenginj visuomet paverskite taip, kad žvakė būtų nukreipta aukštyn, tuomet alyva ir benzinas nepadarys žalos varikliui.

Jei jmanoma, valykite vejapjovę iš karto po vejos pjovimo.

■ Žolės pjovimo įtaisą ir išmetimo vožtuvą valykite šepečiu, rankine šluotele ir skuduru.

Pastatykite vejapjovė ant ratukų ir visus matomus žolės ir nešvarumų likučius pašalinkite.

Nenaudojamos vejapjovės laikymas

Pavojus

Sprogimo ir gaisro pavojus.

Niekuomet nelaikykite jrenginio su benzinu bake patalpose, kuriose kuro garai gali turėti kontaktą su kibirkštimis ar su atvira ugnimi.

Dèmesio

Materialinių nuostolių pavojus.

Laikykite vejapjovę (su atvėsusiu varikliu) tik švariose sausose patalpose. Ilgiau laikant, pvz., žiemą, apsaugokite jrenginį nuo rūdžių.

Po sezono arba jei jrenginio nenaudosite ilgiau, negu mènesj,

■ Išleiskite kurąj tinkamą indą ir paruoškite variklj laikymui pagal variklio naudojimo instrukciją.

Démesio

Kurą išleiskite tik lauke.

■ Išvalykite jrenginj ir žolės surinkimo talpą.
■ Visas metalines dalis apsaugai nuo korozijos nuvalykite alyvuotu skuduru (alyva be dervos) arba papurkškite alyvos aerozoliu.
■ lkraukite akumuliatorių (jei yra).

Garantija

Visose šalyse galioja arba mūsų kompanijos arba importuotojų suteikiama garantija. Mūsų įsipareigojimų rémuose gedimus šaliname nemokamai, jei jų priežastis gamybos arba medžiagų defektai. Garantiniu atveju kreipkitės į pardavėjus arba į artimiausias įgaliotas dirbtuves.

Informacija apie variklj

Variklio gamintojas suteiks patarimų visais klausimais, susijusiais su varikliu, jo galia, techniniais duomenimis, garantijomis ir servisu. Informaciją rasite atskiroje variklio gamintojo instrukcijoje.

Gedimų atpažinimas ir pašalinimas

Jūsų turimo įrenginio gedimai dažnai atsiranda dėl paprasčiausių priežasčių, kurias Jūs turėtumėte nustatyti ir dažnai pašalinti. Abejotinais atvejais kreipkitės į specializuotą servisą.

Problema Galima priežastis Defekto pašalinimas

Nejmanoma patraukti užvedimo rankenos.	Nepaspaustas apsauginis lankelis.	Paspauskite apsaugini lankelj rankenos viršuje.
	Užstrigęs peilis.	Ištraukite uždegimo kištuką ir pašalinkite kliuvinį.
	Sugedęs variklis.	Kreipkitės į servisą.
Variklis neužsiveda. Kuro padavimo svertelis neteisingoje padėtyje.		Kuro padavimo svertelį perstatykite į padėtį N arba CHOKE (esant šaltam varikliui).
		Kuro padavimo svertelį perstatykite į padėtį /maks. arba START (esant šiltam varikliui).
		Vejapjovė stovi aukštoje žolėje.	Perstumkite į žemą žolę.
		Bake nėra kuro.	Įpilkite šviežio švaraus kuro.
		Nejstatytas uždegimo kištukas.	Įstatykite uždegimo kištuką.
		Pasenęs arba nešvarus kuras.	Kurą pakeiskite šviežiu.
Problema	Galima priežastis	Defekto pašalinimas
Variklis neužsiveda.	Užterštas oro filtras.	Išvalykite oro filtrą.
	Droselis "užsiurbtas".	Išsukite žvakę, išdžiovinkite, kuro padavimo svirtelę perstatykite į minimumo padėtį, daug kartų pasukite variklj, įsukite žvakę ir užveskite.
	Droselis nesuveikė.	Jjunkite droselį.
	Užvedant šaltą variklj nepaspaustas užvedimo mygtukas.	Jjunkite paleidiklj.
- Vejapjovei su elektriniu starteriu:	Iškrautas akumuliatorius.	Įkraukite akumuliatorių komplektuojamu krovikliu.
	Pažeistas laidas. Patikrinkite, ar laidai tvarkoje.
Nejprasti triukšmai (barškėjimas, tratėjimas, tarškėjimas),	Atsipalaidavo sraigtai, veržlės ar kitos tvirtinimo detalės.	Įveržkite detalių tvirtinimus. Jei triukšmas nepranyksta, kreipkitės į specializuotą servisą.
Užsikirtimai, vibracijos. Atsileido peilis.	Atiduokite priveržti peilio	sutvirtinimo varžtą į dirbtuves.
	Sugedo peilis.	Atiduokite į dirbtuves pakeisti peilį.
	Peilis neteisingai sukasi.	Atiduokite peilį į dirbtuves pakeisti arba sureguliuoti sukimąsi.
	Atsileido variklio sutvirtinimas.	Atiduokite į dirbtuves priveržti variklj.
Nešvarus pjovimas arba mažėja apsukų skaičius.	Per aukšta žolė.	Nustatykite didesnį pjovimo aukštį, esant reikalui pjaukite du kartus.
Žolė lieka gulėti arba žolės surinkimo įtaisas neprisipildo	Per drėgna žolė.	Leiskite žolei išdžiūti.
	Užsikimšo išmetimas. Išjunkite variklj, pašalinkite užsikimšimą.
	Atšipo peilis.	Atiduokite peilį į dirbtuves pakeisti arba pagaląsti.
	Nepakankamas variklio pajėgumas.	Dažniau pjaukite, pasirinkite didesnį pjovimo aukštij.
	Žolės surinkimo įtaisas pilnas.	Išjunkite variklj, ištuštinkite žolės surinkimo įtaisą.
	Žolės surinkimo įtaisas nešvarus.	Išjunkite variklj, išvalykite žolės surinkimo įtaiso oro angas.
Neveikia ratukų pavara.	Suplyšo diržas arba sugedo pavara.	Atiduokite sugedusias dalis į dirbtuves pakeisti.
	Lyninė trauklė/tampraus lyno trauklė nutraukta.	Atiduokite sugedusias dalis į dirbtuves pakeisti.

Satura rādītājs

Jūsu drošībai 276

Montāža 278

Vadība 278
