사용 설명서 PBASR-M8-D45 ASROCK
ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수한 게이밍 베어본 시스템 M8 을 구입해 주셔서 감사합니다. 이 시스템은 품질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다.
하드웨어을 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 벼견은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다. 이 제품과 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오. ASRock 웹사이트 : http://www.asrock.com.
1.1 포장 내용물
• M8 베어본 시스템 및 :
M8 셝시
Mini-ITX 마더보드 (사전 설치)
전원공급장치 (사전 설치)
시스템 팬 (사전 설치)
- AC 전원 케이블
- 육각 스크루드라이버
-스크루드라이버 세트 - 나사 패키지
-새시 잠금키 - VGA Support
- SATA 케이블 6 개
- 지원 CD
• 빠른 설치 안내서
-사용 설명서
없거나 손상된 품목이 있을 경우 공인 판매점에 문의하시기 바랍니다.
1.2 제품 규격
| 색 | 스톱 블렉 |
| 재질 | 강철 본체 / 알루미늄 + 플라스틱 |
| 치수 | 372mm (W) x 123mm (H) x 400mm (L) |
| 마더보드 | ASRock Z87-M8 |
| CPU | 4 세대 Intel® CoreTM i7 / i5 / i3 / Xeon® / Pentium® / Celeron® 프로세서 제품군 지원 |
| 메모리 | DDR3 1600/1333/1066 MHz, SO-DIMM 슬롯 2 개 , 최대 16GB 지원 |
| VGA | 듀얼 슬롯 그래픽 카드 1 개 지원 |
| 광학 드라이브 | 슬림 슬롯 삽입식 Super-Multi 드라이브 1 개 지원 |
| 하드 디스크 | 3.5" HDD 및 2.5" HDD 지원 |
| WiFi + BT | 2T2R WiFi 802.11ac + BT v4.0 지원 |
| 전면 I/O | USB 3.0 포트 4 개 , MIC 색 1 개 , 헤드폰 색 1 개4-in-1 카드리더 (SD3.0/MMC/MS/MS PRO) |
| 후면 I/O | Creative Sound Core3D 지원 7.1 HD 오디오 포트 1 개 ,Intel Gigabit LAN 포트 1 개 , USB 3.0 포트 4 개 , USB 2.0 포트 4 개 ,eSATA2 포트 1 개 , DP 포트 1 개 , HDMI 포트 1 개 |
| 올인원 OLED 버튼 | A-Command |
| 냉각 | 상부 : 70mm 팬 2 개 , 하부 : 70mm 팬 2 개 |
| 전원공급장치 | SFX PSU 450W |
2 제품 개요
이 장에서는 M8 의 중요 구성부품의 위치를 보여주는 다이어그램을 제공합니다.

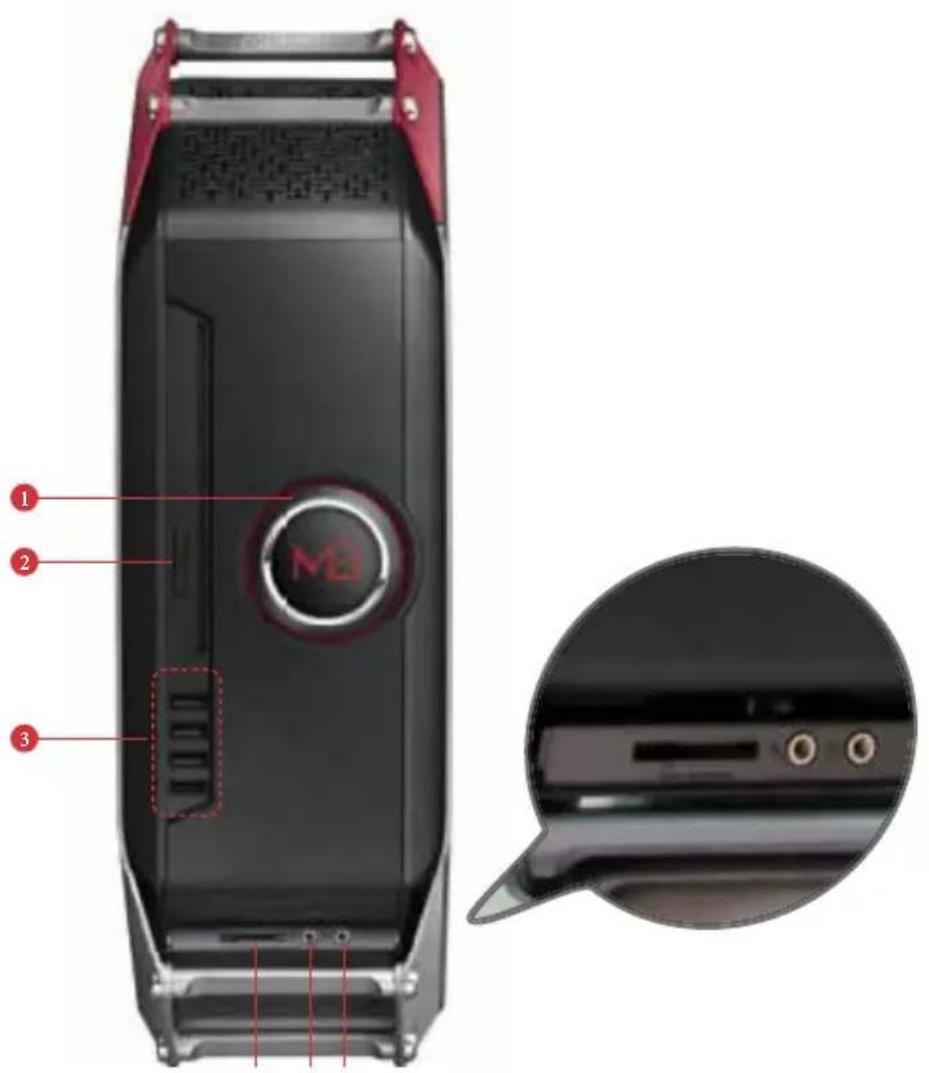

2.1 앞면
| 1 A-Command ( 을인원 OLED 버튼 ) | |
| 2 | 광학 디스크 드라이브 꺼내기 버튼 |
| 3 USB | 3.0 포트 4 개 |
| 4 4-in | 1 카드 리더 (SD3.0/MMC/MS/MS PRO) |
| 5 마이 | 크 잡 |
| 6 헤드 | 폰 잡 |
2.1.1 A-Command 의 기능
A-Command는 여러 기능 사이에서 전환하는데 사용되는 다목적 컨트롤러 스위치입니다.
•스위치를 돌려 주요 기능 또는 옵션 사이에서 전환합니다.
한 번 누르면 선택이 확인됩니다.
시스템 켜기
A-Command 를 눌러 시스템 전원을 캡니다.운영체제가 자동으로 로드할 때까지 기다립니다.
시스템 끄기
OLED 가 M8 로고 / 날짜 및 시간을 표시하면 A-Command 를 눌러 "Yes"(예)를 선택하여 시스템 전원을 꽃니다.
Windows 에 들어가기 전에
OS에 들어가기 전에 사용되는 세 개의 주요 기능이 있습니다.
• M8 로고 / 날짜 및 시간 :
로고가 10 초 동안 표시된 후 화면에서는 날짜와 시간을 표시합니다. 5 분 동안 아무 작업도 하지 않을 경우 화면이 꺼집니다.
- 라이트 :
케이스의 라이트를 켜고 곱니다.
- 시간 :
시간을 켜고 꾸니다 . 이 옵션을 켜짐으로 설정하면, M8 로고/날짜 및 시간 화면을 이용할 수 있습니다. 이 옵션을 꺼짐으로 설정하면, M8 로고/날짜 및 시간 화면을 숨집니다 .
Windows 에서 :
OS에 들어간 후 사용되는 여섯 개의 주요 기능이 있습니다.
• M8 로고 / 날짜 및 시간 :
로고가 10 초 동안 표시된 후 화면에서는 날짜와 시간을 표시합니다. 5 분 동안 아무 작업도 하지 않을 경우 화면이 꺼집니다.
- 볼륨 :
스위치를 오른쪽 / 왼쪽으로 돌려 몰륨 레벨을 높이거나 낮嗶니다.
- 모드 :
세 개의 전원 관리 모드, 즉 Eco( 결전 모드 ), Standard( 표준 모드 ) 또는 Speed( 고속 모드 ) 사이에서 전환합니다.
- 정보 :
시스템의 상태를 점검하기 위한 중요 정보의 여러 유형 사이에서 전환합니다. OLED 화면에서는 CPU 주파수, CPU 사용률, LAN 사용률 또는 APM* 데이터를 표시합니다.
*APM ( 분당 동작수 (Actions per minute)) 은 일부에 수행할 수 있는 키보드 입력 / 마우스 클릭 횟수를 측정합니다. 손가락이 얼마나 빨리 움직일 수 있는지 알려면 A-Command 를 한 번 눌러 APM 계수를 시작합니다. 중지 하려면 A-Command 를 다시 한 번 누릅니다.
- 라이트 :
케이스의 라이트를 켜고 끄거나 Good Night LED 기능을 활성화합니다*.
켜짐 :케이스의 라이트를 캡니다
꺼짐 :케이스의 라이트를 꽃니다
모두 꺼짐:케이스의 라이트를 끄고 Good Night LED 기능을 활성화합니다.
*ASRock Good Night LED 기술은 불필요한 LED 를꺼서 더욱 편안하게 잠을 잘 수 있는 환경을 제공합니다. Good Night LED 를 활성화하면, 시스템을 켜도 전원 / HDD LED 가 꺼집니다. 시스템이 대기 / 최대 절전 모드에 들어갈 때도 Good Night LED 는 전원 및 키보드 LED 를 자동으로 갚니다.
- 시간 :
시간을 켜고 disconnect다.
이 옵션을 켜짐으로 설정하면, M8 로고/날짜 및 시간 화면을 이용할 수 있습니다. 이 옵션을 꺼짐으로 설정하면, M8 로고/날짜 및 시간 화면을 숨김니다.
2.2 뒷면
1PCIe 슬롯 커버
2 I/O 패널
3 AC 입력 전원 커넥터

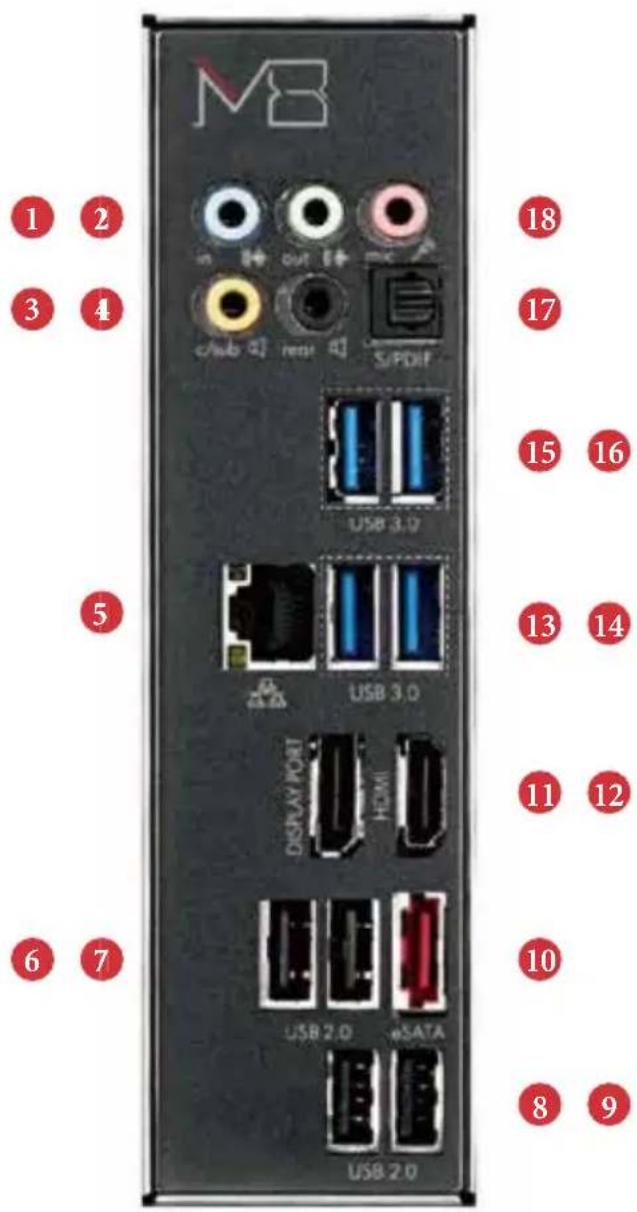

2.2.1 I/O 패널
| 1 | 라인 입력 포트( 담청색 ) | 10 eSATA2 포트 ** | |
| 2 | 라인 출력 포트( 라임색 ) | 11 DisplayPort | |
| 3 | 센터 / 서브우퍼 포트( 주황색 ) | 12 HDMI 포트 | |
| 4 | 후면 스피커 출력 포트( 검정 ) | 13 USB3.0 포트 | |
| 5 LAN RJ-45 포트 * (Intel Gigabit LAN) 14 USB3.0 포트 | |||
| 6 USB2.0 포트 15 USB3.0 포트 | |||
| 7 USB2.0 포트 16 USB3.0 포트 | |||
| 8 | USB2.0 포트 | 17 광학 SPDIF 출력 포트 | |
| 9 | USB2.0 포트 | 18 마이크 포트( 분홍 ) | |
* LAN 포트에는 LED 가 두 개가 있습니다. LAN 포트 LED 지시 정보에 대해서는 아래 표를 참조하십시오.
| 상태 설명 | 상태 설명 | ||
| 꺼짐 | 연결 안 됨 | 꺼짐 | 10Mbps 연결 |
| 점멸 | 데이터 동작 | 주황색 | 100Mbps 연결 |
| 켜짐 연결 | 녹색 1Gbps 연결 | ||
**eSATA 키넥터는 SATA3_4 키넥터와 공유됩니다.
2.3 내부
| 1 | 라이저 카드 고정 브래킷 |
| 2 | VGA 카드 홀더 |
| 3 | 하드 디스크 드라이브 트레이 (2.5" HDD 4 개 또는 3.5" HDD 1 개와 호환) |
| 4 | ODD + 2.5" HDD 트레이 |
| (슬롯 삽입식 ODD 1 개와 2.5" HDD 1 개와 호환) | |
| 5 | 전원공급장치 (450W) |
| 6 | 시스템 패널 헤더 |
| 7 | SATA 3.0 커넥터 |
| 8 | USB 2.0 헤더 |
| 9 | PCIe 슬롯 |
| 10 | 전면 오디오 커넥터 |
| 11 | USB 3.0 헤더 |
| 12 | 보조 팬 커넥터 |
| 13 | 2T2R WiFi 모듈 (802.11ac) |
| 14 | CPU 소켓 |
| 15 | DIMM 소켓 |
| 16 | 새시 팬 커넥터 |
| 17 | ATX 12V 전원 커넥터 |
하드 드라이브는 별도로 구입하여야 합니다.
