사용설명서	스마트 공기조절팬

포장을 풀고, 포말 패드와 내장된 모든 부품과 서류, 팬을 꺼낸 후 포장백을 떼어낸다. 향후 수송 수요에 대비하여 외부 포장을 잘 보관하도록 한다.

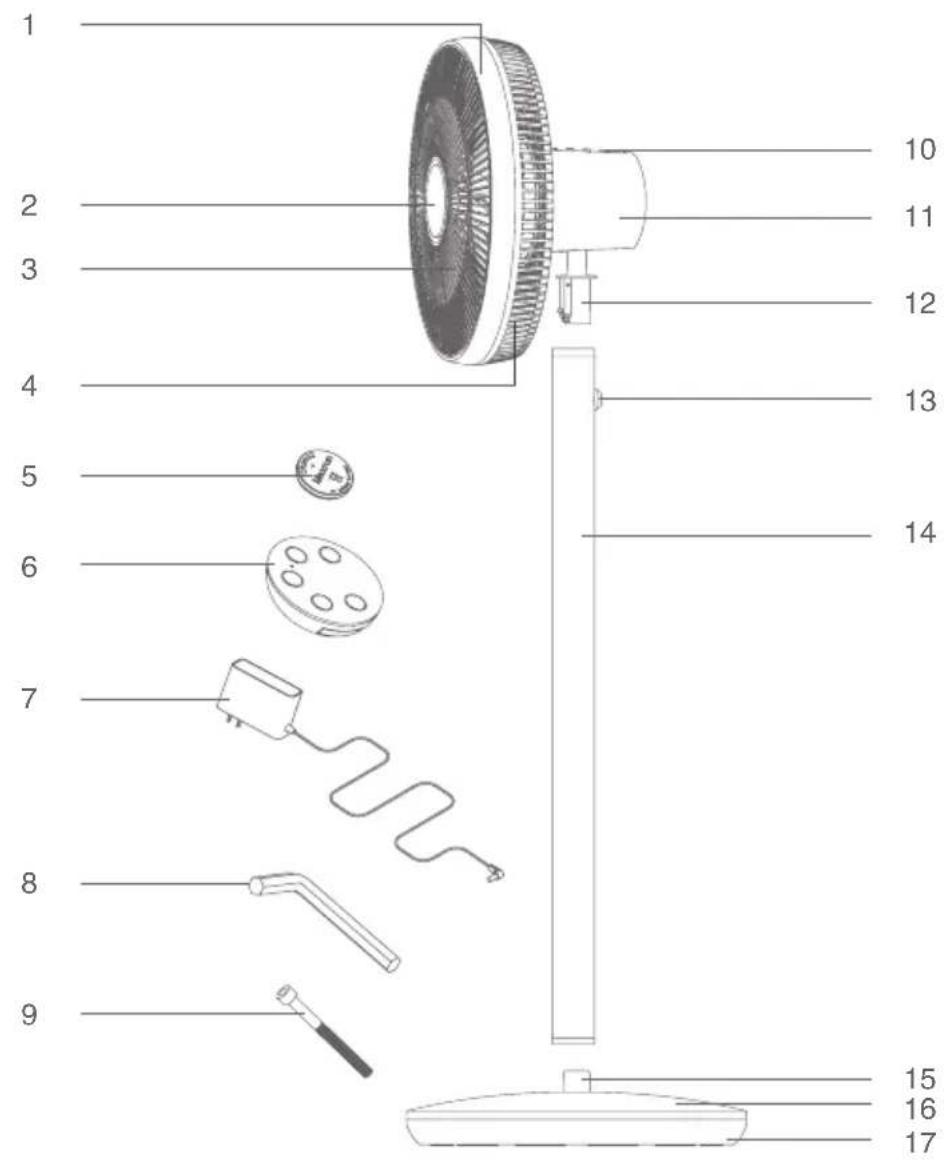

1. 장식링

4.리어 커버

7.어댑터

1. 버튼

13.릴리즈 버튼

16.베이스 커버

1. 프론트 장식품

5.코인 배터리

1. 볼트렌치

2. 백 하우징

14.서포팅 로드

17.베이스

1. 프론트 커버

6.리모컨

9.M8 볼트

1. 브라켓

2. 커넥터

포장 명세서

명칭 팬 조립	품 서포팅 로드 조립품 베이스 조립품 에 Debate터
수량 1111
리모컨 코인 배터리 M8 볼트 볼트 렌치 매뉴얼
11111

기기 설치

1. 팬 포장박스를 해체한 후 서포팅 로드 조립품과 베이스 조립품을 차례로 꺼내 서포팅 로드 조립품을 베이스 조립품 (릴리즈 버튼 쪽 위로 향함)에 삽입한 다음 M8 볼트를 삽입하고 볼트렌치로 M8 볼트를 조인다.(그림 1)
2. 팬 모듈 조립품을 꺼내 서포팅 로드 조립품을 삽입하고, 잠금장치가 '딸짝' 하는 소리가 들리면 조립이 되었음을 의미한다.(그림 2)

주의사항:

1. 팬 모듈의 조립과 설치는 모두 백 하우징을 잡아 손 끼임을 방지한다.
2. 팬 수납이 필요한 경우 조립 역순서로 해체하면 된다.

어댑터 연결

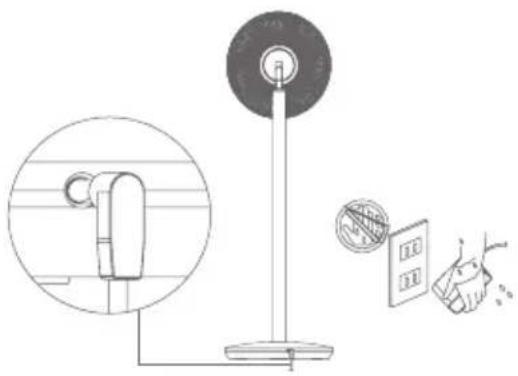

어댑터를 꺼내 한쪽은 전원을 연결하고 다른 한 쪽은 베이스 사이드에 있는 홀에 삽입한다. (그 림3)

주의사항: : 어댑터의 플러그를 전원 콘센트에 꽃기 전에 입력 전압이 220V인지 확인하고, 전원 플러그와 손을 건조하게 유지한다.

1

2

3

버튼

기기에 전원이 연결되면 기기 전체가 조화로운 벨소리와 함께 모든 지시등이 한 번 깜박이며 기기는 전기가 통하는 대기 상태가 된다. ☐버튼을 누르면 버저가 조화로운 벨을 울리고, 최초 작동 시 기기는 디폴트 설정의 항속바람 중간속도 모드에 들어가며, 다시 작동 시 바로 지난 번 오프 시 설치된 모드에 들어간다 (전원 플러그를 뽑지 않은 상태). 만일 오프가 필요하면 ☐버튼을 누르면 된다.

'항속 바람' 버튼

본 기기는 항속바람 모드를 제공하며, '항속 바람' 버튼을 눌러 선택 시 버저에서 알림음이 올린다. 항속바람 모드는 사용자가 수동으로 저, 중, 고 3 단 풍속을 선택할 수 있도록 제공되며, 선택한 풍속에 따라 해당하는 지시등이 켜지고, 다음 버튼은 순환 버튼이다.

'자연 바람' 버튼

본 기기는 자연바람 모드를 제공하며, '자연 바람' 버튼을 눌러 선택 시 버저에서 알림음이 울린다. 자연 바람 모드는 사용자가 수동으로 수면 바람, 저삼림 바람, 고삼림 바람 3 종 풍속을 선택할 수 있도록 제공되며, 선택한 풍속에 따라 해당하는 지시등이 켜지고, 다음 버튼은 순환 버튼이다.

각 모드의 적용 장소는 다음과 같다.

삼림 바람(높음): 인체 표면에 붙어오는 바람의 느낌은 부드럽고 편안하며 자극적이지 않아 젊은 총에게 적합하다.

삼림 바람 ( 낮음 ) 과 수면 바람 : 인체 표면에 불어오는 바람의 느낌은 부드럽고 편안하며 자극 적이지 않아 영아, 임산부, 노인에게 적합하다.

'스윙' 버튼

본 기기는 좌우 각 30°, 좌우 각 60°, 360° 무한 사이클의 3 종 스윙 각도를 제공한

다.본 기기의 스윙은 현재 위치를 중심으로 좌우로 움직이며, '스윙' 버튼을 누르면

팬 헤드부분이 좌우로 각각 30°씩 움직이고,2 번 누르면 좌우로 각각 60°씩 움직이

며, 3 번 누르면 360° 무한 회전에 들어가고 한번 더 누르면 스윙이 멈추게 된다. 이 버튼은 사이클 버튼이며, 버튼을 누를 때 버저에서 알림 음이 올린다. 어느 각도를 선정한 상태에서 해당하는 지시등이 켜진다.

타이머 버튼

본 제품은 소비자의 사용 수요를 충족하기 위해 1\~7 시간의 타이밍을 제공한다. '타이머' 버튼을 1 번 누르면 1h, 2 번 누르면 2h, 3 번 누르면 3h, 이런 방식으로 유추하여 7 번 누르면 7h 이고 다시 한 번 누르면 타이머가 취소된다. 이 버튼은 사이클 버튼이며, 버튼을 누를 때 버저에서 알림음이 울린다. 설정된 시간이 되면 기기는 작동 중지된다. 타이머가 설정된 상태에서 지시등이 켜진다. 타이머가 1h 이면 '1h' 지시등이 켜지고, 2h 이면 '2h' 지시등, 3h 이면 '1h+2h' 지시등, 4h 이면 '4h' 지시등, 5h 이면 '1h+4h', 6h 면 '2h+4h', 7h 면 '1h+2h+4h' 지시등이 켜진다. (그림 4)

각도 수동 조절

본 제품은 좌우 자동 스윙 기능 외에 상하 방향의 스윙 각도를 수동으로 조정할 수 있다. 아래에서 위로 -5°부터 90°까지 임의 각도로 조절할 수 있다.(그림 5)

리모컨 사용

리모컨과 조절팬의 매칭

리모컨 및 조절팬은 출고 전 일일 매칭을 진행하여 정상적으로 사용할 수 있으며, 작동 시 반 음이 없으면 다음과 같은 방법으로 매칭 작업을 진행한다.

우선 손으로 백 하우징의 ☑버튼을 눌러 유지 하고 어댑터를 꽃아 '딩동' 소리가 들리면, 고 항속 바람 지시등이 켜지고, 이때 손을 놓는다. 리모컨의 '자연 바람' 버튼을 길게 눌러 조절팬 을 회전시켜 매칭에 성공하고 리모컨의 기타 버 튼은 정상으로 사용 가능하다.

4

1h	2h	3h	4h	5h	6h	7h
• 1h	○	1h	• 1h	○	1h	• 1h	○	1h
○ 2h	•	2h	• 2h	○	2h	○	2h	• 2h
○ 4h	○	4h	○ 4h	•	4h	•	4h	• 4h

5

6

7

8

버튼 및 기능 설명 (그림 6)

'스위치' 버튼:사용방법은 팬 버튼 방법과 동일함.

'항속 바람' 버튼 : 사용 방법은 '항속 바람' 버튼 방법과 동일함.

'자연 바람' 버튼 : 사용 방법은 '자연 바람' 버튼 방법과 동일함.

'스윙' 버튼 : 사용 방법은 '스윙' 버튼 방법과 동일함.

' 타이머 ' 버튼 : 사용 방법은 ' 타이머 ' 버튼 방 10 법과 동일함.

배터리 교체

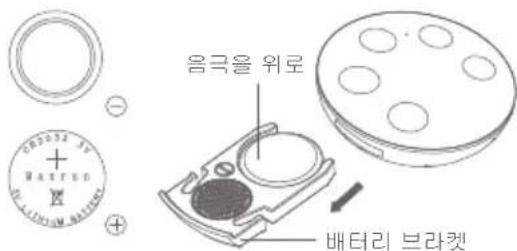

배터리 브라켓을 리모컨에서 뽑고 배터리를 교체할 때는 배터리의 앞뒷면을 확인한다.(그림 7)

9

1. 리모컨 (배터리)을 어린이가 만질 수 있는 곳에 두지 않는다. 실수로 배터리를 삼키면 즉시 진료를 받는다,
   2.리모컨을 장기간 사용하지 않을 경우,배터리의 누 액을 방지하기 위해 배터리를 리모콘에서 꺼내 보관한다.
   3.배터리에서 누출된 액체가 눈에 들어갔을 때는 다량의 물로 씻어낸 후 즉시 치료를 받는다.
   4.배터리에서 누출된 액체가 피부나 옷에 묻은 경우 즉시 다량의 물로 씻어낸다.
   5.배터리를 폐기할 때에는 해당 지역에서 규정한 쓰레기 분류방법에 따라 배터리를 합리하게 처리한다.

청결과 유지

주의사항:

1. 본 기기의 효과적인 사용을 위해 지속적으로 사용하는 경우, 다음과 같은 방법으로 2 주마다 한번씩 유지 보수를 진행한다.
2. 분해,설치 및 청결 전 반드시 어댑터를 콘센트에서 빼낸다.
3. 팬을 분해 및 설치 시 백 하우징을 잡아 손끼움을 방지한다.

기기의 분해와 설치

분해

1. 기기를 끄고 서포팅 로드의 릴리즈 버튼을 눌러 팬 조립품을 빼내어 (또는 빼지 않고), 십자 드라이버로 장식 링 하단의 나사를 뺻다 (그림 8).

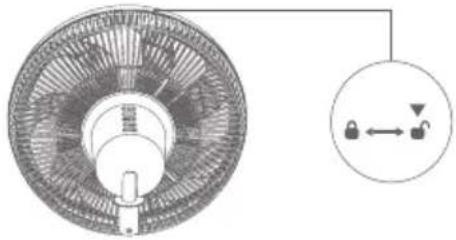

2. 프론트 커버를 시계 방향으로 돌려 커버 위의 화살표 ▼가 에서 울 가리킨 후 프론트 커버를 제거한다 (그림 9).

3. 한손은 팬 날개를 잡고 다른 한손은 시계방향에 따라 팬 날개의 버튼을 돌려 날개를 제거한다.(그림 10)

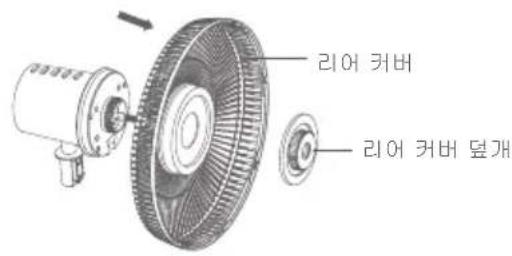

4. 날개를 제거한 후 반대시계 방향으로 리어 커버 덧개를 돌린 후 리어 커버를 제거한다 (그림 11).

설치

팬 각 부품은 청결이 완료되면 분해 순서에 따라 조립하고 다음과 같은 점에 주의한다.

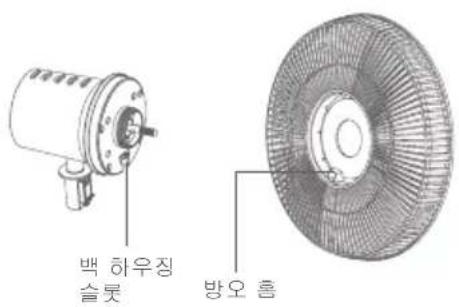

1.리어 커버와 백 하우징을 조립할 경우,리어 커버의 방오 홈과 백 하우징의 카드 슬롯을 맞추고 리어 커버 덮개를 단단히 조인다.(그림 12)
2.장착 시 팬 날개 뒤쪽의 흡은 모터축의 리미 트 핀에 끼우게 해야 한다.(그림 13)
3. 프론트 커버를 장착할 때, 실크스크린 지시 화살표와 맞추고 정확하게 매칭될 때까지 시계 방향으로 프론트 커버를 돌린 후 나사를 조이면 설치가 완료된다.

부품별 청결과 유지

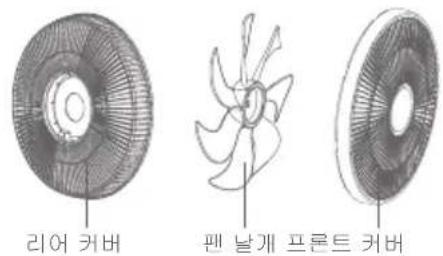

물세척이 가능한 부품: 리어 커버, 팬 날개, 프론트 커버 (그림 14).

중성 주방 세제를 묻힌 부드러운 천이나 스편지로 닦아 청결을 유지한다. 세척 후, 직사광선에 노출 되지 않는 곳에 충분히 건조시킨다.

물세척이 불가능한 부품: 팬 날개 노브, 백 하우징 부품, 서포팅 로드 및 베이스 부품 (그림 15). 부 드럽고 건조한 걸레로 가법게 닦아주고 신나, 휘 발유, 세정제, 알칼리 세정액 등을 사용하지 않는 다.

주의 : 전기가 통해 내부 전기 부품이 손상되어 기계가 파손되는 것을 방지하기 위해 물에 담구어 세척하지 않는다.

기기의 보관

장기간 사용하지 않을 경우, 전원선을 빼고 건조한 곳에 놀아 보관한다.

11

12

13

14

15

주의 사항

본 기기를 사용하기 전에 본 사용 설명서를 숙지하고, 향후 참조를 위해 잘 보관한다.

고장과 위험을 방지하기 위해 기기가 조립되지 않은 상태에서 전기를 연결하지 않는다.

어린이의 사고를 방지 하기 위해 어린이가 기기를 만지거나 가지고 놀게 하지 않는다.

사용하기 전에 먼저 사용 전압이 본 기기에서 표시한 전압과 일치한지 점검한다.

첨부된 전용 어댑터를 전원으로 사용하고,그렇지 않을 경우 화재를 일으키거나 기기가 손상될 수 있다.

전원선과 전원 플러그가 손상되거나, 전원을 콘센트에 꽃은 후 느슨해지면 사용하지 않는다.

전원선의 손상, 파괴,가공,강제 구부림,당김,회전을 금지하고 무거운 물건을 전원위에 놓거나 압착하지 않는다.그렇지 않을 경우,사용 시 화재 및 감전 위험을 초래할 수 있다.

손으로 전원선을 당기지 말고 반드시 전원 플러그를 잡고 빼낸다.

감전 위험이 발생하지 않도록 젖은 손으로 전원 플러그를 뽑지 않는다.

본 제품을 다음과 같은 위치에 두지 않는다.

1.풍력 흐름에 영향을 미치는 장애물 근처 ( 커튼 등 ), 커튼이 기기에 빨려들어가면 사고 혹은 상해가 발생할 수 있다.

2.직사광선이 내리죄는 곳은 기기 케이스를 퇴색시킨다.

3.열원에 가까운 곳(히터 등)일 경우,기타 열량은 기기 케이스를 퇴색시키거나 변형시킬 수 있다.

1. 가스레인지 근처 또는 가연성 가스가 존재하는 곳은 화재나 폭발 사고가 발생할 수 있다.

2. 습기가 현저하게 많은 곳은 감전이나 화재를 일으킬 수 있다.

6.평평하지 않거나 기울어진 지면의 경우 기기가 기울어져 인신 상해를 일으킬 수 있다.

프론트 망 커버를 설치하지 않은 상태에서 본 제품을 작동하지 않는다.

본제품에 향수를 뿌리지 않는다.

손가락이나 기타 날카로운 물체를 프론트 망 커버에 넣지 않는다.

이상음,고온,또는 기기 작동이 불규칙한 등 이상이 있을 경우 즉시 사용을 중지한다.

기계 내부에 이물질을 넣거나 물을 뿐리지 않는다.그렇지 않을 경우 화재나 감전을 초래할 수 있다.

유지 보수 외에 제품을 분해 및 개조를 진행하지 않는다.그렇지 않을 경우 화재,감전 또는 부상을 초래할 수 있다.

본제품을 높은 곳에서 떨어뜨리거나 강하게 두드리지 않는다. 그렇지 않을 경우, 고장이나 파손을 초래할 수 있다.

장시간 바람에 노출되지 않도록 한다. 차가운 바람은 신체건강에 해롭다.

기기를 조립 및 분해하기 전에 반드시 전원 플러그를 뽑는다.

기기를 장시간 사용하지 않을 경우, 전원 스위치를 끄고 전원 플러그를 뽑아 건조한 곳에 보관한다.

기기를 사용하지 않을 경우, 전원 스위치를 끄고 전원 플러그를 뽑아 회로 고장을 방지해야 한다.

고장 해결

수리부문에 위탁하지 전, 아래 사항을 먼저 점검한다.

현상 가능한 원인 솔루션
버튼을 눌러 작동 안 할 경우	어댑터 삽입 위치 불정확 어댑터를 플러그에 정확하게 삽입함
	어댑터 전원선 플러그가 본체에 제대로 삽입되지 않음	어댑터와 본체의 연결이 정확하면 알람이 울림
팬 작동 소음 과다	팬 날개 노브가 조여지지 않음 팬	날개 노브를 조임
	팬 헤드와 프론트 커버가 정확하게 조립되지 않음	팬 헤드와 프론트 커버를 조임
팬이 작동하나 풍력이 약함	팬 모드 설정 점검	항속 바람 외 모드에서 풍력 크기 변화는 정상적인 현상임
	팬 날개와 망 커버에 먼지가 부착됨	먼지가 부착된 후 송풍 효율이 감소되어 유지보수가 필요함
팬 작동 자동 정지	타이머를 설정함 타이머 재설정
리모컨 작동 불가	리모컨 배터리 노화 배터리 교체
	리모컨 배터리 양극과 음극 위치 부정확	배터리의 양극과 음극을 정확하게 설정함
	작동 거리가 최대 거리 초과 리모	컨 사용 범위 내에 있어야 함
	잘못된 리모컨 매칭 ‘리모컨 사용’을 참조하여 매칭

주의 : 기타 고장일 경우, 전용 도구가 필요하며 위험할 수 있으니 반드시 제조업체, A/S 부서 등 전문 인원이 교체를 진행해야 합니다.

제품 규격

모델	JF41
정격 전압	24V==
어댑터 모델	ZD024M240100EK
정격 출력	20W
어댑터 정격 입력 전압	100-240V~50-60Hz 0.8A
어댑터 정격 출력 전압	24V==1000mA

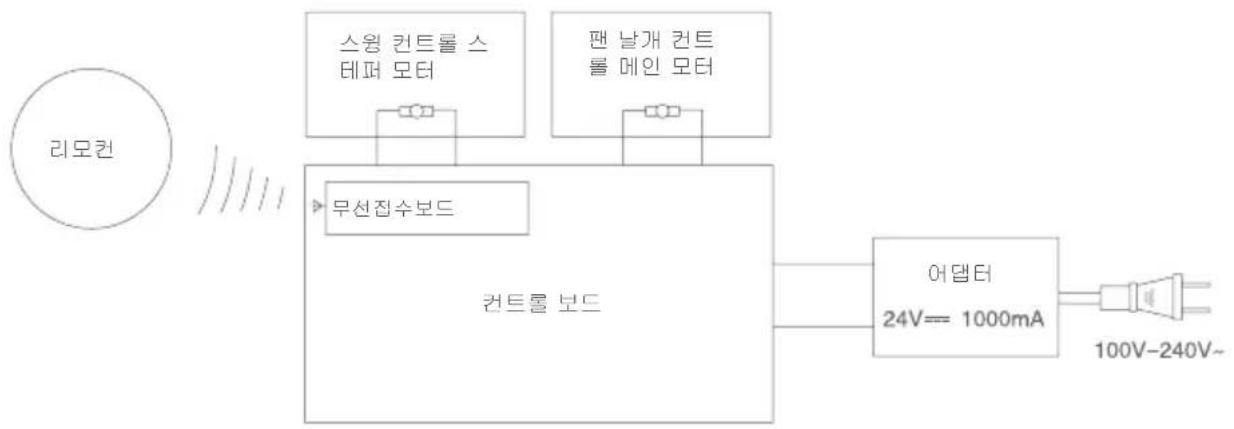

전기회로도

보증 인포메이션

본 제품은 구매일부터 1 년의 보증기간이 있습니다, 하기 상황은 보증범위에 속하지 않습니다. 정상적인 마모 ( 달아서 발생된 파손 ), 상업사용, 설비개조, 청결활동, 구매자 혹은 제 3 자가 정확하지 못한 사용방식은 외부상황으로 인한 파손 혹은배터리로 인한 파손으로 탓할수 있습니다.
