| Өнім түрі | Негізгі линза |
| Бренд | Canon |
| Модель | CN-E20mm T1.5 L F |
| Фокустық қашықтық | 20 мм |
| Максималды диафрагма | T1.5 (f/1.4) |
| Бекітпе | Canon EF |
| Линза құрылысы | 11 топта 14 элемент |
| Минималды фокустау қашықтығы | 0.25 м / 0.82 фут |
| Сүзгі жіпшесі | 114 мм |
| Салмағы | Шамамен 1.2 кг / 2.65 фунт |
| Өлшемдері (Диаметр x Ұзындық) | 118.4 x 101.5 мм |
| Жинаққа кіретін керек-жарақтар | Линза қалпағы, алдыңғы қақпақ, артқы қақпақ |
| Қолдану аясы | Кинематография, толық кадр және Super 35 |
| Иристік қалақшалар | 9 қалақша (дөңгелек) |
| Фокустау түрі | Қолмен (берілісті) |
| Жабынды | Canon көпқабатты жабындысы |
| Үйлесімділік | Canon EF бекітпелі камералар мен бейімдегіштер |
| Түсі | Қара |
| Фокустың айналу бұрышы | Шамамен 300 градус |
| Линза қалпағы | Кіріктірілген жапырақша түрі |
Жиі қойылатын сұрақтар - CN-E20mm T1.5 L F CANON
Пайдаланушылардың сұрақтары туралы CN-E20mm T1.5 L F CANON
0 сұрақ осы құрылғы туралы. Білетініңізге жауап беріңіз немесе өзіңіздікін қойыңыз.
Осы құрылғы туралы жаңа сұрақ қою
Құрылғыңыздың нұсқаулығын жүктеңіз объектив PDF форматында тегін! Нұсқаулықтарыңызды табыңыз CN-E20mm T1.5 L F - CANON және электрондық құрылғыңызды қайта қолыңызға алыңыз. Бұл бетте құрылғыңызды пайдалануға қажетті барлық құжаттар жарияланған. CN-E20mm T1.5 L F брендінің CANON.
ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ CN-E20mm T1.5 L F CANON
Жалпы қауіпсіздік ақпараты ...... K2
АЛГЫ СОЗ ....K4
Акпарат ....K5
БОЛКТЕРДІН АТТАРЫ ......K6
Жалпы қауіпсіздік акпараты
Бул өнімде не нусқ аульықта көрсетіл ге н ескертулер мен хабарландырулар орындалуы тис.
АБАЙ БОЛЫНЫЗ
Өзіңіз немесе басқалар үшін өлім немесе ауыр жаракат әкелуі мүмкін қауіпті жағдайды білдіреді. Барлық уақытта қауіпсіз жұмысты қамтамасыз ету үшін барлық ескертпелерді орынданыз.
ECKEPTY
Өзіңіз немесе басқалар үшін орташа жаракат немесе муліктің зақымдалуына әкелуі мүмкін қауіпті жағдайды білдіреді. Барлық ұақытта қауіпсіз жұмысты қамтамасыз ету үшін барлық ескертүлерді орындаңыз.
ECKEPIM
Ескертулер мен пайдалану бойынша ұсыныстарды көрсетеді.
ӨНІМДІ ҚОЛДАНУ
АБАЙ БОЛЫНЫЗ
Объектив аркылы күн немесе баска жаркын заттарға қарамаңыз. Бүл көзді бүлдіруі мүмкін.
ECKEPTY
Бекітпелердің мыктап бекемделгеніне көз жеткізу үшін оларды жүйелі түрде (бір жыл ішінде өр алты ай сайын) тексеріңіз. Егер бекітпелер босап қалса, бөлшектер түсіп, жаракатка әкелуі мүмкін.
ECKEPIM
Объектив пайдаланылғанда температураның күрт өзгерістерін болдырмауға қарсы шараларды қолданыңыз, объективтің ішінде конденсат түзілсе, бүл құрылғы жұмысының токтауына әекелуі мүмкін.
CAKTAY
ECKEPIM
Объек тивті ылғал немесе тү тінді орталарда түзілетін кез келген дымқылдан дереву тазалаңыз. Ішіне ылғалдың түсуін болдырмау ушін объективті десиканты бар пластик пакетке салыңыз.
Бүл өнім Сіздің үлттық және жергілікті заңнамаларыңызға сәйкес кәдеге жаратылуы тиіс.
ТУТЫНУШЫФА АРНАЛГАН АҚПАРАТ
- Canon компаниясы тутынушының бүл өнімді дұрыс пайдаланбауынан түындайтын кез келген зақым үшін жауапкершіліктен бас тартады.
- Өнім сипаттамалары, конфигурациясы және сыртқы түрі алдын ала ескертусіз өзгертілуі мүмкін.
- Бул нүсқаулықта көрсетілмеген жөндеулер, техникалық қызмет көрсету немесе теңшеулерге қатысты қосымша ақпаратты алу үшін Canon дил еріңізб ен н емес е Canon сату өк іл імен хабарласыңыз.
- Өнім Canon компаниясымен немесе Canon екілімен ақылдаспай өзгертілген жағдайда Canon компаниясы оған қызмет көрсетпеуі немесе жөндемеуі мүмкін.
CANON INC.
30-2 Шимомаруко, 3-хом, Охта-ку, Токио, 146-8501, Жапония 30-2, Shimomaruko 3-chome, Ohta-ku, Tokyo 146-8501, Japan
Canon Ru LLC
Серебряническая набережная, 29, 8-ші кабат «Silver City» бизнес-орталығы 109028, Мәскеу, Ресей
Барлық құқықтар қөрғалған. Осы нұсқаулықтың ешбір бөлігін Canon Inc. компаниясының жазбаша рүқсатынсыз кез келген түрде не кез келген әдістермен жаңғыртуға немесе көшіруге болмайды.
Пайдаланушы нускаулығы
(1) Өнімді пайдаланбай тұрып, «ЖАЛПЫ ҚАУІПСІЗДІК ТУРАЛЫ АҚПАРАТ» белімін (артқы жағында) оқыңыз. Қауіпсіздік шараларын сақтау керек.
(2) Өнімді пайдаланбай тұрып пайдаланушы нұсқаулығын (осы парақ) оқыңыз. Нұсқаулықты болашақта анықтама алуға дайын сақтаңыз.
АЛFЫ СОЗ
Canon сандык кино объективін сатып алғаныңыз үшін ракмет.
Бүл — фильмдерді түсіруге арналған толығымен қолмен пайдаланылатын объектив.
* Осы нүсқаулықта көрсетілген суреттер CN-E24mm T1.5 L F (фут) объективіне қатысты. Объектив пішіндері үлгілер арасында аздап ерекшеленуі мүмкін.
Акпарат
1. Шыккан жері
ШЫККАН ЖЕРІ: ЖАПОНИЯДА ЖАСАЛГАН
2. Жасап шығарылған күні

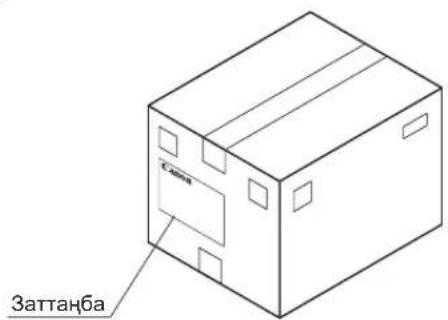

Жасап шығарылған күні орама заттаңбасында төмендегідей көрсетілген.
Мысал:
Y MD (Жыл/ай/күн)
Бізге хабарласыңыз. Өнімдер туралы сұрақтарыңыз болса, бізге хабарласыңыз.
(Қазақстан)
Контакт орамада көрсетілген.
БОЛІКТЕРДІН АТТАРЫ
Объективті орнату
1

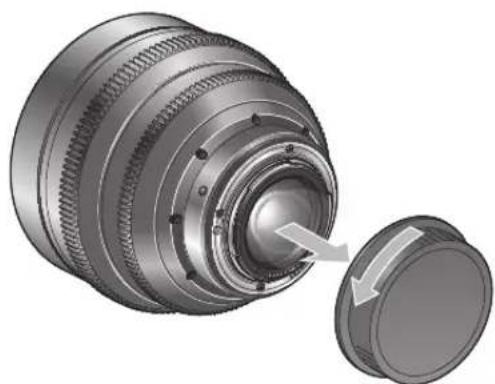

Артқы объектив қабын алыңыз.
Объективті камераға орнатыңыз.
Объективті камерадан ажыратыңыз.

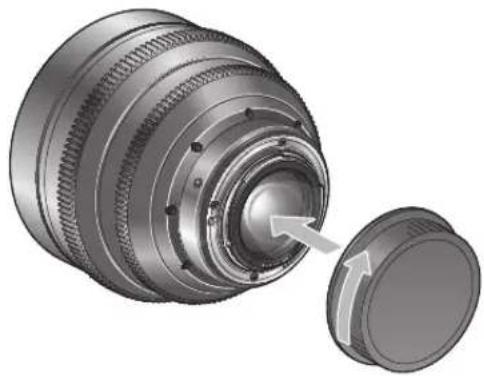

Арткы объектив кабын ажыратылған объективке бекітіңіз.
- Объективті ажыратканнан кейін объективтің бетіне және түйіспелерге сызат түспеуі үшін объективтің артын жоғары қаратып қойыңыз.
- Егер түйіспелер ласталса, сызат түссе немесе саусақ іздері болса, бул коррозияға немесе ақаулы қосылымдарға әкелуі мүмкін. Камера және объектив дұрыс жұмыс істемеуі мүмкін.
• Егер түйіспелер ласталса немесе саусак іздері болса, оларды жұмсақ шуберекпен тазалаңыз.
ТЕХНИКАЛЫК ИПАТТАМА
| CN-E14mmCN | -E20mmCN-E24mm | CN-E35mm CN-E50mm | ||||
| Объектив бекіткіші | Canon EF | |||||
| Фокустық қашықтық | 14 мм 20 мм | 24 мм | 35 мм | 50 мм | ||
| Ең үлкен Т саны | 1:3,1 1:1,5 | 1:1,3 | ||||
| Ирис қалақтары | 11 дана | |||||
| Аукым | Толық өлшемі 35 ммКескін шеңбері / К х Т (1,5:1) | 43,3 мм / 36,0 x 24,0 мм | ||||
| Көріністің бұрыштық өрісі (К / Т) | 104,3° / 81,2° 84,0° / 61,9° | 73,7° / 53,1° | 54,4° / 37,8° | 396° / 27° | ||
| Аукым Кескін шеңбері / К х Т (1,78:1) | 28,2 мм / 24,6 x 13,8 мм | |||||
| Көріністің бұрыштық өрісі (К / Т) | 82,6° / 52,5° 63,2° / 38,1° 54,3° / 32,1° | 38,7° / 22,3° | 27,6° / 15,7° | |||
| Аукым Кескін шеңбері / К х Т (1,9:1) | 29,6 мм / 26,2 x 13,8 мм | |||||
| Көріністің бұрыштық өрісі (К / Т) | 86,2° / 52,5° 66,4° / 38,1° | 57,3° / 32,1° 41 | 0° / 22,3° 29,4° / 15,7° | |||
| Нысанға минималдық қашықтық(М.О.Д.) [кескін сенсорынан] | 0,2 м / 8" 0,3 м / 12" | 0,45 м / 18" | ||||
| М.О.Д. кезіндегі нысан өлшемдері | 1,5:1 | 24,8 x 16,5 см | 33,8 x 22,5 см | 28,8 x 19,2 см | 20,1 x 13,4 см | 24,9 x 16,6 см |
| 1,78:1 | 16,9 x 9,5 см | 23,1 x 13,0 см | 19,7 x 11,0 см | 13,7 x 7,7 см | 17,0 x 9,5 см | |
| 1,9:1 | 18,0 x 9,5 см 24,6 x 13,0 см | 21,0 x 11,0 см | 14,6 x 7,7 см 18,1 x 9,5 см | |||
| Фокусты бұрыштық айналдыру | 300 градус | |||||
| Цилиндрлік беріліс модулі | 0,8 | |||||
| Алдыңғы диаметр | 114 мм | |||||
| Ўзындығы | 94 мм 101,5 мм | |||||
| Салмағы | Шамамен 1,2 кг Шамамен 1,1 кг | |||||
| Басқару әдісі | ручной | |||||
- Өр түрлі көсіби камера жарактары қол жетімді. Пайдаланбай тұрып орнатылған жағдайды тексеріңіз.
• бул объектив 35 мм топык өлшемді сенсоры бар камералармен үйлесімді. Кескін өлшемі баска камераға орнатылғанда, көрініс бурышы езгереді.
| CN-E85mm | CN-E135mm | ||
| Объектив бекіткіші | Canon EF | ||
| Фокустық қашықтық | 85 мм | 135 мм | |
| Ең үлкен Т саны | 1:1,3 | 1:2,2 | |
| Ирис қалақтары | 11 дана | ||
| Аукым | Толық өлшемі 35 ммКескін шеңбері / К х Т (1,5:1) | 43,3 мм / 36,0 x 24,0 мм | |
| Көріністің бұрыштық өрісі (К / Т) | 23,9° /16,1° | 15,2° / 10,2° | |
| Аукым Көскін шеңбері / К х Т (1,78:1) | 28,2 мм / 24,6 x 13,8 мм | ||
| Көріністің бұрыштық өрісі (К / Т) | 16,5° / 9,3° | 10,4° / 5,9° | |
| Аукым Көскін шеңбері / К х Т (1,9:1) | 29,6 мм / 26,2 x 13,8 мм | ||
| Көріністің бұрыштық өрісі (К / Т) | 17,5° / 9,3° 11,1° / 5,9° | ||
| Нысанға минималды қашықтық(М.О.Д.) [кескін сенсорынан] | 0,95 м / 3'2" 1 | M / 3'4" | |
| М.О.Д. кезіндегі нысан өлшемдері | 1,5:1 | 34,3 x 22 9 см | 21,1 x 14,1 см |
| 1,78:1 | 23,4 x 13,1 см | 14,4 x 8,1 см | |
| 1,9:1 | 25,0 x 13,1 см | 15,4 x 8,1 см | |
| Фокусты бұрыштық айналдыру | 300 градус | ||
| Цилиндрлік беріліс модулі | 0,8 | ||
| Алдыңғы диаметр | 114 мм | ||
| Ўзындығы | 101,5 мм 115,6 мм | ||
| Салмагы | Шамамен 1,3 кг Шамамен 1,4 кг | ||
| Басқару әдісі | ручной | ||
• Әр түрлі кәсіби камера жарактары қол жетімді. Пайдаланбай тұрып орнатылған жағдайды тексеріңіз.
• бул объектив 35 мм топык өлшемді сенсоры бар камералармен үйлесімді. Кескін өлшемі баска камерага орнатылганда, көрініс бурышы өзгереді.
Appendix
External view
CN-E14mm T3.1 L F ...... apx. 2
CN-E20mm T1.5 L F apx. 3
CN-E24mm T1.5 L F apx. 4
CN-E35mm T1.5 L F apx. 5
CN-E50mm T1.3 L F apx. 6
CN-E85mm T1.3 L F apx. 7
CN-E135mm T2.2 L F apx. 8
CN-E14mm T3.1 FP X apx. 9
CN-E20mm T1.5 FP X apx. 10
CN-E24mm T1.5 FP X ...... apx. 11
CN-E35mm T1.5 FP X apx. 12
CN-E50mm T1.3 FP X apx. 13
CN-E85mm T1.3 FP X apx. 14
CN-E135mm T2.2 FP X apx. 15
Index apx. 17

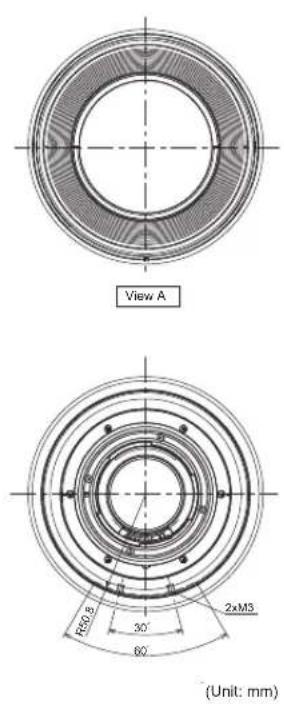

External view
CN-E14mm T3.1 L F

