製品タイプ	電気ケトル
ブランド	タイガー魔法瓶
モデル	PIQ-G300
容量	1.0 L
定格電圧	100 V（日本仕様）
定格消費電力	1300 W
寸法（幅×奥行×高さ）	約 22 × 17 × 24 cm
質量	約 1.0 kg
素材	本体: ステンレス / プラスチック
電源コードの長さ	約 0.7 m
主な機能	自動電源オフ、空焚き防止、コードレス給湯
安全機能	沸騰自動停止、過熱防止、ヒューズ
付属品	電源ベース、取扱説明書
お手入れ方法	内側のクエン酸洗浄推奨、外側は柔らかい布で拭く
修理・交換部品	蓋パッキン、電源ベース、ヒーター部（メーカー保守）
保証期間	1年間（購入日より）
生産国	日本

よくある質問 - PIQ-G300 Tiger

この電気ケトルでお湯を沸かすのにどれくらい時間がかかりますか？

約1.0Lの場合、4～5分程度で沸騰します（室温・水温により異なります）。

空焚き防止機能はありますか？

はい、空焚き防止機能が搭載されており、水がない状態での加熱を自動的に停止します。

お手入れ方法を教えてください。

内側のスケール（水垢）は、クエン酸を溶かしたお湯で煮沸し、その後よくすすいでください。外側は柔らかい布で拭いてください。

コードレスで使用できますか？

はい、コードレス設計で、電源ベースから本体を取り外して給湯できます。

容量はどのくらいですか？

最大容量は1.0Lです。一度に約5杯分の湯沸かしが可能です。

海外で使用できますか？

本製品は日本仕様（100V）です。海外で使用する場合は、変圧器が必要な場合があります。

蓋は外せますか？

蓋は取り外し可能で、パッキンの交換も可能です。定期的に清掃してください。

自動電源オフの設定温度は？

沸騰後、自動的に電源が切れます。温度設定はできませんが、保温機能はありません。

部品の入手は可能ですか？

蓋パッキンや電源ベースなど、消耗部品はメーカーまたは正規販売店で購入できます。

保証期間はどのくらいですか？

購入日から1年間のメーカー保証が付いています。詳しくは取扱説明書をご確認ください。

使用説明書 PIQ-G300 Tiger

修理を依頼される前にまず「故否かな?と思ったら→P.13・14」をご覧になり、お調べください。

1 保証書の内容のご確認と保管のお願い

保証書は、販売店にて所定事項を記入してお通しいたしますので、「販売店印およびお買い上げ日」をご確認の上、内容をよくお読みになり、大切に保管してください。

2 保証期間はお買い上げの日から1年間です。(消耗品は除きます。)

保証書の記載内容に基づき修理いたします。詳しくは保証書をご除ください。

1. 修理を依頼されるとき

保証期間内…おそれいりますが、製品に保証書を添えて、お買い上げの販売店にご持参ください。

保証期間を通ぎているとき …まず、お買い上げの販売店にご相談ください。修理によって機能が推うできる場合は、ご要望により有料修理いたします。ご相談の際、次のことをお知らせください。 ①製品名：②品番（本体背面に表示） ③製品の状況（できるだけ詳しく）

4 補修用性能部品（製品の機能を維持するために必要な部品）の保有期間は、製造打ち切り後10年です。 ※材料的意や設備状況等によっては、10年未満で供給できなくなる場合がございます。

5 修理料金とは

修理料金とは、おもに技術料と部品代で構成されています。 技術料 … 不具舎の原因を診断する作業、故障箇所を修復する作業（修理および部品交換・調査・修理後の点検など）の料金です。

部品代…製品の修復に使った部品の代金です。

6 その他製品に関するお問合せ、ご質問がございましたら、お買い上げの販売店、または「連絡先」に記載のタイガーお客様ご相談窓口(P.15)までご連絡ください。

本書に記載の意匠、仕様および部品は性能向上のために、一部予告なく変更することがあります。

爱情点検

長年ご使用の電気ボットの点検を

こんな症状はありませんか

●電圧コードやプラグが異常に活くなる。 ●電圧コードを動かすと避電したり、しなかったりする。 ●いつも逼って異常に動くなったり、上げくらいにおいてになる。 ●本体からもれずる。 ●その法の異常や故障がある。

使用を中止し、故障や事故防止のため必ず販売店に点検をご相談ください。

タイガーVE電気まほうびん保証書

持込修理

この保証書は、本書記載内容で無料処理を行うことをお約束するものです。お買い上げの二から下記期間内に、取扱説明書、本体施行レベルその注意書に従った正常な使用状態で扱倒した場合には、保証書の記載内容に基づき無料処理いたしますので、有品と本保証書をご持たご提示のうち、お買い上げの販売店に修造をご依頼ください。

★印鑑に記入のない場合は知効となりますから必ずご挙装ください。

型 名		PIQ-G
★ お客様	お名前 様
	ご住所 〒
	電話番号
★ 本体1年17月			★政策版完店名・住所・電話番号
年 月 日
本体 1年(内記)(は家く)

修理×毛

※この保証書は本書に明示した期間、条件のもとにおいて相当修理をお约束するします。従ってこの保証書によって保証書を発行している者（保証責任者），及びそれ以外の非常白に対するお客様の法上の権科におけるするものではありませんので、仮定株内総合の修理についてご不明の場合は、お問い合わせ「連絡先」に記載のタイガーお来様で相談案门までご相談ください。

※保川県が貢献の便携、補償川性能改善の保有期について、詳しくは「保川とサービスについて」をご京ください。

(無料修理規定)

1. ご転居、ご遊客品等で不保証書に記入してあるお笑い上げ販売店に修理がご依頼になれない場合には、取扱期間に記載のタイガーお客様ご相談ください。

2. 保証期間でも次の場合には右等修理になります。

(イ) 使用「の話りおよび不等な後年や政策による政策および損傷

(二) お問い合わせ上の取付場所の移動、輸送、落下などによる故障および処傷

(八) 火災、地震、水害、酒雷、その他の天災変、ガス害(硫化ガスなど)、公害や異常電圧による故障および振興

(二) 一般家用以外（例えば、業務用の長時間使用、車両、船舶への搭載）に使用された機会の内容および作業

(木) 山の役人による故障

(ヘ) 水等の浸水による故障

(ト) 本書のご提示がない場合

(チ) 本書にお負い上げ年月日、お書拡名、仮売店名の配人のない場合、あるいは字印を書き替えられた場合

(1) 消耗品の交換

1. へ書は口へ国内においてのみ有効です。

1. 本言は再発行いたしませんので紛失しないよう大切に保管してください。

タイガー魔法瓶株式会社

お客様の個人情報の利用目的

お客様にご記入いただいた保証書の替えは、保証期間内のサービス活動及びその等の安全点検活動のために記載内容を利用させていただく場合がございますので、ご了承ください。

TIGER

PIQ-G型

家庭用

VE電気まほうびん

〈とく子さん〉

取扱説明書

保証書つき

もくじ

はじめに

2 - 安全上のご注意

§ 一 デャイルドロックのセット・

6-各国のなまえ

お手入れ

11 - お手入れのしかた

困ったときは

13 - 故論かな? と思ったら

湯わかし

が7とお問あわかしか

8 - 未動給湯のしかた

9-省エネ湯わかし

省エネ保 迅 のしかた

0-的花タイマーの

その他

14-仕機

15 - 消耗品・別売品の

お言いまえについて

1.3 速拍光

装表紙一保証とサービスについて

点検、修理などを依頼されるときなどに記入しておくと便利です。

ご購入年月日	年 月 日
ご購入店名	TEL ( )

安全上のご注意

◇ご使用前によくお読みの上、必ずお守りください。

◇お使いになる人や他の人への危害、財産への損害を未然に防止するため、必ずお守りいただくことを説明しています。

◇誤った使いかたをしたときに生じる危害や損害の程度を、以下の区分で説明しています。

※ 本体に貼付しているご注意に関するシールは、はがさないでください。

警告

死亡や重傷を負うことが

想定される内容です。

注意

傷害を負うことが想定される、

または物的損害の発生が

想定される内容です。

してはいけない「禁止」内容です。

実行しなければならない「指示」内容です。

警告

乳幼児には特に注意

子どもだけで使わせたり、乳幼児の手が届くところで使わない

けど・感電・けがのおそれ。

器具用プラグをなめさせない。

蒸気孔にさわったり、顔などを近づけない。

やけど・感電・けがのおそれ。

警告

改造はしない

修理技術者以外の人は、分解したり、修理をしない。

感電・けがのおそれ。火災の原因。修理は、販売店または「連絡先→P.15」に記載のタイガーお客様ご相談窓口、修理受付サイトにご連絡ください。

警告

水のみをわかす

水以外のものをわかさない。

お茶・牛乳・酒・ティーバッグ・お茶の葉・インスタント食品・備長炭・レトルト食品などを入れない。

ふたや注ぎ口からふきこぼれ、やけど・感電のおそれ。

こげつき・腐食・故障・フッ素加工のはがれの原因。

氷を入れて保冷用に使わない。

冷たい水や氷を入れると結露が生じ、感電・故障のおそれ。

警告

異常·故障時

異常・故障時はすぐに差込プラグを抜いて使用を中止し、販売店または「連絡先→P.15」に記載

のタイガーお客様ご相談窓口、修理受付サイトに点検・修理を依頼する。

そのまま使用すると、感電・けがのおそれ。火災の原因。

〈異常·故障例〉

- 電源コードやプラグが異常に熱くなる。

- 電源コードを動かすと通電したり、しなかったりする。

・いつもと遅って異常に熱くなったり、こげくさい

においがする。

- 本体から水もれする。

- その他の異常や故障がある。

安全上のご注意

注意

使用する場所に注意

次のような場所では使わない。

- 不安定な場所

・火気の近く

- 水のかかりやすい場所

- 底部がぬれるようなところ

倒れたときに、お湯が流れ出て、やけど・感電のおそれ。

火災・ショート・発火・故障・変色や変形の原因。

キッチン用収納棚(スライド式テーブル)を

使うときは、下記に注意する。

- 中に蒸気がこもらないようにする。

- 差込プラグに蒸気があたらないようにする。

- スライド式テーブルは、蒸気があたらないよう引き出して使う。

- 目く場所の耐荷重を確認してから使う。

感電・けが・やけどのおそれ。火災・発火・傷み・変色・変形・故障の原因。

警告

使用中・使用後は

水につけたり、水をかけたりしない。

・丸洗いしない。

・蛇口から直接水を入れない。

・底面をぬらさない。

本体内部に水が入り、感電のおそれ。

ショート・感電・発火の原因。

注意

使用中・使用後は

湯わかし中や直後は、

・お湯を注がない。

・移動させない。

・ふたを開閉しない。

お湯が飛び散ったり、流れ出したりして、

やけどのおそれ。

給湯中に本体を回さない。

お湯が飛び散り、やけどのおそれ。

使用中や使用後しばらくは、

高温部にふれない。

やけどのおそれ。

凍結するおそれのある場所に、通電を

切った状態で長時間放置する場合、

必ず内容器の水を完全にすてておく。

凍結による故障の原因。

本体をさかさにして置かない。

故障の原因。

お手入れは冷えてから行う。

高温部にふれ、やけどのおそれ。

残り湯をすてるときは、

必ず下図の方向からゆっくりすてる。

→P.10

別の位置からすてると、やけどのおそれ。

本体内部にお湯が入って、故障の原因。

操作バネルに からないように する 注ぎ口を上にする とっ手 を おさえる ピンジ面 に お海をかけない 湯すて位置

安全上のご注意

各部についての注意事項

本体

警告

本体に衝撃を加えない。

- 落としたり、ぶつけたりしない。

- 転倒させない。

• 上下に勢いよく振らない。
• 頃けない・ゆすらない。
• 拘きかかえない
• ふたを持って移動しない
  「口外々に」Previouslyも
  ・ロック」にしていても、 頃けたん倒した人しない

お湯が流れ出て、やけど・けがのおそれ。 故障の原因。

過度な衝撃が加わった場合は、使用を

やめて販売店または「連絡先→P.15」に

記載のタイガーお客様ご相談窓口、修

理受付サイトに点検・修理を依頼する。

満水目盛を超えて、水を入れない。

お湯がふきこぼれて、やけどのおそれ。

注意

カラだきをしない。

水を入れないで通電すると、内容器の

熱変色・故障の原因。

ふた

警告

ふたを「カチッ」と音がするまで

確実に閉める。

沸とうが止まらなくなったり、倒れたとき

にお湯が流れ出て、やけどのおそれ。

ふたを勢いよく閉めない。

沸とう後、しばらくは開閉しない。

蒸気でやけどのおそれ。

ふたをつけたまま、

残り湯をすてない。

ふたがはずれたとき、お湯がかかってや

けどをするおそれ。

(お湯のすてかた→P.10)

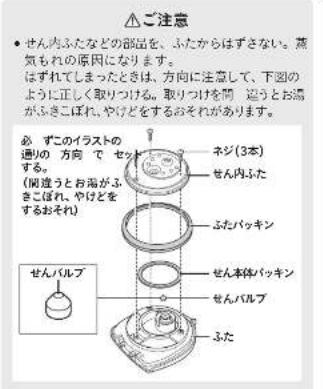

ふたパッキンが白く変色したら

交換する。→P.15

倒れたときにお湯が流れ出て、やけどの

おそれ。また、蒸気がもれて故障やや

どの原因。

蒸気孔をフキンなどでふさがない。

お湯がこぼれて、やけどのおそれ。

ふたの変形の原因。

注意

ふたを開けたり、はずすときに出る

お湯や蒸気にふれない。

やけどのおそれ。

ふたを勢いよく開けない。

給水時などふたを開けた状態で

ふたに力を加えない。

ふたがはずれて、やけどをするおそれ。

本体を持ち運ぶときは、

ふたの開閉レバーにふれない。

ふたがはずれて、けが・やけどのおそれ。

安全上のご注意

電源コード・差込プラグ・器具用プラグ

警告

次のような使いかたをしない。

- 交流100V以外での使用。

(日本国内100V専用)

- タコ足配線での使用。

(定格15A以上のコンセントを単独で使う)

- 重源コードが破損したままや傷つくような使用。

(加工する・無理に曲げる・高温部に

ける・引っ張る・ねじる・たばねる・重い

ものをのせる・挟み込むなど)

- 差込プラグにほこりが付着したり、

傷んだままでの使用。

- 差込プラグを根元まで確実に差し込んでい

なかったり、コンセントの差し込みがゆるい

ままでの使用。

-ぬれた手での差込ブラグの抜き差し。

- 界星用プラグ（磁石式）

先端に、ピン・社会な

属物（異物）、ごみを付着

たままでの使用。

注意

・使用時以外は、差込プラグをコンセントから抜く。

・必ず差込プラグを持って引き抜く。

感電・けが・やけどのおそれ。ショート・発火・漏電火災の原因。

- この製品専用の電源コード以外は使わない。

・電源コードを他の機器に転用しない。

故障・発火の原因。

チャイルドロックの セット・解除 のしか た

◇誤操作を防ぐために、すべてのキーをロックすることができます。

[ロック解除]と[沸とう|タイマー]を同時に長押し(3秒以上)する。

◇長押しするごとに、キーのロック・解除が切り容わります。

◇ チャイルドロックの状態になると、どのキーを押しても右記の

ように表示され、操作ができなくなります。

◇ チャイルドロック中にプラグがはずれたときは、再度プラグを

接続すると、チャイルドロックが解除されます。

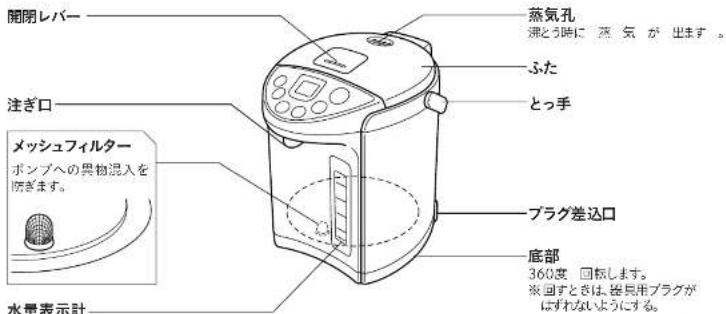

各部のなまえ

◇ 箍を開けたら、まず確認してください。

開閉レバー 注ぎ口 メッシュフィルター ポンプへの異物混入を 降きます。 水星表示計 蒸気孔 沸とう時に 蒸 気 が 出ます。 ふた とっ手 プラグ差込口 底部 360度 回転します。 ※回すときは、袋長帯プラグが はずれないようにする。

水量表示計

赤玉 水量の上面を示しています。 水を水出表示計の目蓋より多く 入れた場合は民えません。 水 位ライン 給水マーク ここまで減る前に水を入れる。

電源コード

※電源コードをバンドなどでたばねている場合は、はずしてお使いください。

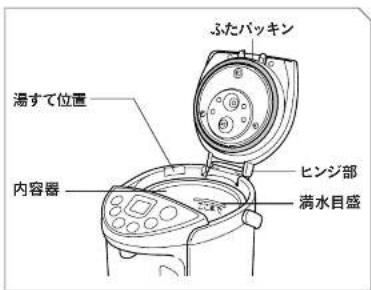

ふたバッキン 湯すて位置 内容器 ヒンジ部 満水目盛

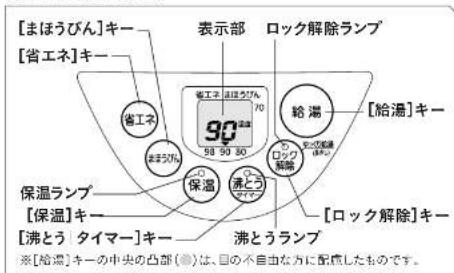

操作パネル(本体天面)

[まほうびん]キー [省エネ]キー 表示部 ロック解除ランプ 省エネは橙さがん 70 90 90 80 給湯 【給湯】キー 保温ランプ 【保温】キー [沸とう タイマー]キー 沸とうランプ ※[給湯]キーの中央の凸部(●)は、目の不自由な方に配慮したものです。

はじめて使うとき・ しばらく使わなかったとき

本体内を洗浄するために、次の手順で、お湯をわかしてすてる。
※使いはじめのうちは、樹脂などがすることがありますが、ご使用とともに少なくなります。
1. 満水目盛まで水を入れ、お湯をわかす。→P.7・8
2. お湯がわいたら、約半量を電動給湯してお湯をすてる。→P.8
3. プラグ・ふたをはずして、残り湯をすてる。→P.10

お湯のわかしかた

ふたを開け、水を入れる。

◇水は「清水目盛」以下、「給水マーク」以上に入れる。

《カラだき防止機能のはたらき》

◇ 水が入っていなかったり、少圧の水でわかしたり、勢いよく水を入れると、沸とうランプと保温ランプが交互に点滅してお知らせし、湯わかしが止まります。→P.14

《音について》

◇ふたを開閉するとき「カラ、カラ」と音がしますが、お湯の流出を防止する丼(せんバルブ)の音です。

⚠️ご注意

• 水を蛇口から直接入れたり、ぬれた場所に直いて底面をぬらさない。
• 「海水目盛」を超えて水を入れたり、「海水マーク」より少ない水で濡わかししない
• 約50度以上のお湯を入れると、自動的に湯わかしきれない場合があるため、冷めたお湯か水を入れて湯わかしするか、再沸とうさせる。→P.8

別の容器を使用して ゆっくり 入れる 操作パネルに 水をかけない 給水マーク ここまで 過水目飯

ふたを閉め、プラグを接続する。(湯わかし開始) ◇ふたの左右をおさえて確実に閉める。

《湯わかし中の表示》

◇水量や水温によって、残時間が表示されはじめる時間が異なります ◇お湯の温度は、5度単位で表示されます。(約98度のときのみ「98」を表示)

△ご注意

- 漫わかし中や直後は、ふたを勢いよく開閉したり、拾湯しない。お湯がび散ったり、蒸気がふき出して、やけどのおそれがあります。

お湯のカルキ臭を減らしたいとき

[沸とう|タイマー]を1回押す。

◇通常よりも湯わかし時間が長くなります。

[保温]または[まほうびん]を押して、保温を選ぶ。

◇5種類の保温が還べます。(98・90・80・70保温の4通りと、まほうびん保温)
◇湯わかし中や保温中でも、[保温]または[まほうびん]を押して保温が変更できます。
◇ 使用中にプラグがはずれたときは、再度プラグを接続すると90保温になります。

98・90・80・70 保温をするとき

[保温]を押す。

の[保温]を押すごとに保温の設定が順に切り着 わります。

◇設定した保温温度になると、自動的に保温されます。

《沸とう時間・選んだ保温温度になるまでの時間の目安》

		2.2タイプ	3.0タイプ
水から沸とうするまで		約25分	約31分
沸とうし てから	90保温になるまで	約2時間	約2時間15分
	80保温になるまで	約3共同45分	約4時間25分
	70保温になるまで	約5時間50分	約7時間

※水量：滴水、水温・室温：23度のときの参考値。

※98保温になるまでの時間の目安は、水から湯とうするまでの時間とほぼ同じです。

お湯のわかしかた

まほうびん保温をするとき

[まほうびん]を押す。

◇ [まほうびん]を再度担すと

保温に切り替わります。

《まほうびん保温について》

◇まほうびん保温は、沸とう後、ヒーターが自動的にOFFになります。

◇まほうびん保温を選んだときは、水を入れても自動的に湯わかしません。

下記の④の要領で[沸とう|タイマー]を押して沸とうさせる。

《沸とう後の湯温の目安》

◇ 時間の経過とともに、湯温が下がっていきます。湯量が少ないと、冷めやすくなります。

	2.2タイプ	3.0タイプ
2時間後(まほうびん保温時)	約86度	約89度

※水準：清水、水温・室温：23度のときの参考値。 ※温度は5度単位で表示されるので、表示と室席の温度は異なることがあります。

保温中に再沸とうさせるときは、 [沸とう | タイマー]を 1回押す。

◇給水マーク以上のお湯が入っているかを確認してから押す。
◇ [沸とう | タイマー] を押すごとに、設定が順に切り替わります。

◇保温中にカルキ奥を 減らしたいときは、 「沸とう」タイマ 2回押す。

◇ [沸とう | タイマー]は、節里タイマーと兼用のキーになっているので、表示部で確認して設定する。
◇ 再沸とう後、時間の経過とともに、湯温が下がっていきます。湯量が少ないと、冷めやすくなります。

《満水時に再沸とうするまでの時間の目安》

	2.2タイプ	3.3タイプ
98・90保温	約4~8分	約4~9分
80・70保温	約8~12分	約9~15分

電動給湯のしかた

[ロック解除]を1回押す。

◇ロックが解除されます。

《お湯をゆっくり出したい場合》◇[ロック解除]を反押しする給湯レバーのロックが解除されると同時に、給湯量を少なめに設定できます。

容器を注ぎ口に合わせ、 [給湯]を押して注ぐ。

◇押している間、お湯が出ます。
◇注ぎ口からお湯が止まるのを確認してから容器をはなす。

轮漏

《お湯が出にくいときは》

◇沸とう直後は、発生した泡がポンプに入ってお湯が出にくくなることがあります。蒸気に注意して、1度ふたを開け、再度ふたを閉めてから給湯する。

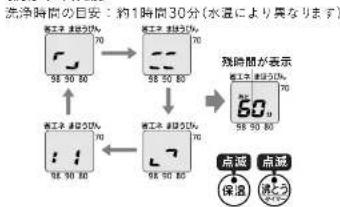

◇ 内容器やメッシュフィルター、本体内部のポンプが汚れていると、お湯が出にくくなります。クエン酸洗浄する。→P.12

《お湯が少なくなったら》

◇給水マークまで渋る前に、必ず給水し、ふたを閉める。(蒸気に注意して、水を入れる) →P.7
◇ まほうびん保温中（プラグ接続状態）は、給水しても湯わかしません。→左記

△ご注意

• 漠早が給水マークより少ないときは、給湯しない。お湯が飛び散るおそれがあります。
• 本体を回転・移動させる際は、ロック解除ランプが消灯していることを確認してから行ってください。

[ロック解除]を1回押す。

◇ロックされます。

《自動ロックについて》

◇給湯後、約10秒同[給湯]を押さなかった場合、自動的にロックされます。

省エネ湯わかし・省エネ保温のしかた

◇「省エネ」を選ぶと、省エネ湯わかしと省エネ保温を行います。
◇若エネ湯わかしは、設定されている保温温度になると湯わかしが終了します。例えば90保温の場合の湯かし終了時の湯温は約90度です。(まほうびん保温の場合は約98度まで湯わかしし、その後、ヒーターが自動的にOFFになります)
◇省エネ保温は、2時間以上キー操作しなかったときに、設定温度より約5度下げて保温します。(98保温のときの省エネ保温は、95保温)

△ご注意

- 省エネ湯わかしのときでも蒸気孔は高温になるため、さわったり、顔などを近づけない。やけどをするおそれがあります。

[省エネ] を押して、「省エネ」を選ぶ。

◇表示部の「省エネ」の下に▲が表示されます。
◇省エネコースで湊とうさせたいときは、
カルキぬきで湯わかしする。→P.7

[保温]または[まほうびん]を押して、保温を選ぶ。

98・90・80・70 保温をするとき

[保温]を押す。

◇|保温|を押すごとに保温の設定が順に切り言わります。
◇設定した保温温度になると、湯わかしが終了します。
◇ 温わかし、中に表示温度より低い温度に設定すると、「あと3分」
と表示されますが、設定した保済温度にならないことがあります。
◇室温・水量などにより、湯わかし後は設定よりも水温が高くなる場合があります。

まほうびん保温をするとき

[まほうびん]を押す。(長押しはしない)

◇[まほうびん]を再反押すと保温に切り替わります。→上記
◇まほうびん保温に設定すると、約98度まで湯わかしし、その後、ヒーターが自動的にOFFになります。

《保温中に保温の設定を切り替えるとき》

◇|保温|または|まほうびん|を押して選ぶ。

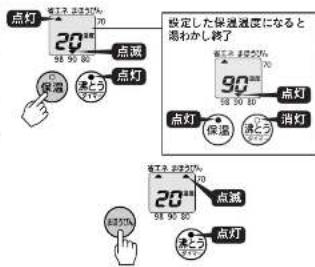

省エネ保温中に再沸とうするとき

[沸とうタイマー]を押す
◇[沸とう|タイマー]を押すと、約98度まで湯わかしします。

点灯 20℃ 58 96 80 点灯 保温 黑白 21% 設定した保護温度になると 混わかった終了 90℃ 58 30 30 点灯 保温 透ibel 消灯 点灯 20℃ 58 96 80 点灯 黑白 黑白 21% 設定した保護温度になると 混わかった終了

2時間以上キー操作をしなかったときは自動的に省エネ保温。

◇ 省エネ保温は、設定温度より約5度下げて保温します。 ◇ まほうびん保温に設定しているときは、ヒーターがONにならないので、お湯が冷めていきます。
《音について》
◇ 省エネ保温中にキー操作をすると、「ゴー」という音がしますが、湯温を設定温度に戻すために自動的に湯わかしをする音です。→P.13
《省エネ湯わかし・省エネ保温を解除するとき》
◇ [省エネ]を押す。湯温が低いときは、自動的に湯わかしをはじめます。
《省エネ保温中の湯温をもとの設定温度に戻すとき》
◇ [保温]または[ロック解除]を1回押す。約1分でもとの設定温度に戻ります。

節電タイマーのセットのしかた

◇ 節電タイマーをセットすると、ヒーターが自動的に OFF になり、まほうびんで保温します。壊る前や外出前にセットすると便利です。 ◇ 湯わかし中・保温中のどちらでも節電タイマーをセットできます。

[沸とう | タイマー]を押して、節電時間をセットする。

◇ [沸とう | タイマー] を押すごとに、6時間タイマーから10時間タイマーまで1時間単位で5段階にセットできます。

終了の1時間前になると湯わかしがはじまり、59分から1分単位で表示

節 電タイマー [沸とう|タイマー]を押設定が順に切り替わるの「沸とう」に切り替える。 (節電タイマーは解除

湯をわかずとき

△ご注意

- まほうびん保温設定時は節電タイマーをセットしない。ヒーターがONにならないので、お湯が冷めていきます。 - 節電タイマーをセットすると、電動給湯は使えません。 - 湯 わかし中など 部電タイマー をセットしたときの状で、沸とうするまで 湯 わかしすることがあります。

湯 わかしが終了すると、自動的に保温。

◇設定されている保温温度で保温します。

お湯のすてかた(使わないとき)

プラグをはずし、ふたをはずす。

◇ふたは、ふた着脱レバーを押し下げながら、ふたを注ぎ口側に引くように開けてはずす。

①抜く ②抜く ふた着脱レバー

△ご注意

・ふたをはずすときは、熱気にあたらないように注意する。

残り湯をすてる。

◇お湯が飛び散らないように、できるだけお湯をすてる場所にポットを近づけて、ゆっくりとすてる。

操作パネルに からないように する 注ぎ口を上にする とっ手をおさえる ヒンジマリ お湯をかけない 場すて位置

△ご注意

- 内容器が変色したり、においの原因になるので、残り湯はする。 - 必ず湯すて位置からすてる。別の位置からすると、故障、やけどの原因になります。 - ふたをつけたまま、残り湯をすてない。 - メッシュフィルターの取りつけが不充分な場合、お湯をすてたときに抜け落ちることがあるので注意する。 - お湯をすてた後は、注ぎ口からしずくが落ちることがあるので注意する。 - 使用後はお手入れする。特に内容器・メッシュフィルターは、こまめにお手入れする。

ふたをつける。

◇ふた着脱レバーを 折し下げながら、 ふたの引っかけ部を 差し込む。

ふた着脱レバー

お手入れのしかた

◇必ずプラグをはずし、冷めてからお手 入 れしてください。

準備する用具

□やわらかいスポンジ □やわらかい布 □やわらかいブラシ

使えないもの

ナイロンたわし・金属たわしなど

メラミンスポンジ(内容器のフッ素加工面がはがれる原因になります

□洗剤 □シンナー類・クレンザー・漂白剤 □化学ぞうきん

□食器洗净镜·食器乾燥器

こまめにお手入れする箇所・部品

内容器

1. メッシュフィルターをはずす。
2. 内容器に水またはぬるま湯を半分くらい入れ、スポンジでふき取った後、すすぐ。 (外側はぬらさない)

メッシュフィルター

1. 水またはぬるま湯で、やわらかいブラシなどを使って洗う。

※目づまりすると、お届が出にくくなります。

1. 内容器に必ず取りつける。

内容器 メッシュフィルター

△ご注意

● カラだきによる内容器の変色は取れません。 ● 内容器・メッシュフィルターは、こまめにお手入れし、汚れが目立ってきたら、クエン波 洗浄する。ミネラル成分がたまると、お高が出にくくなったり、湯わかし中の音 が 大きくなる 原因 になります。 ● ミネラルクオーターや、アルカリイオン水（ミネラル成分を多く含む水）を湯わかしたときは、よりこまめにお手入れする。付着したミネラル成分がはがれて本体内のお湯の出口や蒸気の出口をふさぎ、故席の原因 になります。 ● 丸洗いは絶対にしない。本体内部に水が入り、故席の原 因になります。

汚れるたびにお手入れする箇所

ふた・本体

よくしぼった布でふき取る。

電源コード

乾いた布でふく。

△ご注意

- ふた・本体・電源コードは、水につけたり、水をかけたりしない。

長期間使わないとき

1. 上記の要領で各部のお手入れをし、乾いた布でふく。
2. 各部を自然乾燥させる。(特に内容器は充分に乾燥させる)
3. 虫やほこりなどが入らないように、ポリ袋などで密封して保管する。

お手入れのしかた

内容器のクエン酸洗浄のしかた (2 \~ 3カ月に1回の目安で行う)

◇ 水の中に含まれているミネラル成分（カルシウム・マグネシウム・鉄分など）が、内容密に付着して下記のようになることがありますが、有害ではありません。れが目立ってきたら、クエン酸洗浄してください。（クエン酸のお買い求めについて→右記）

- 内容雫に、サビのような赤いはん点ができた。 - 内容器が乳白色・黒色・虹色などに変色した。 - お湯に白い浮遊物が浮く。

1. メッシュフィルターが内容器についていることを確認する。
2. クエン酸 約30g（大さじ2～3杯）を内容器に入れる。
3. 満水目盛まで水を入れて混ぜ、ふたを閉める。(お湯は入れない)→P.7
4. プラグを接続し、[保温]と [沸とう タイマー]を同時に 長押し(約3秒)する。 ※ 洗浄中は、電動給湯以外の 操作や機能は使えません。

同時に約3秒間押す

《洗浄中の作動》

《洗净終了》

1. 電動給湯してお湯（クエン酸の液）を全部注ぎ口から出し、すてる。→P.8

2. 汚れが残っているときは、スポンジでこすり落とす。(落ちにくいときは、再度クエン酸と水を入れて同じ操作をする)

3. クエン酸の残り水を取るために、水だけで通常どおりにわかし、約半量を電動給湯してから残りのお湯をすてる。→P.7～8・10

△ご注意

汚 - 洗浄中はふたを開けない。 - クエン酸洗浄を途中で解除するときは、プラグをはずす。通常どおりお湯をわかすときは、必ずお湯(クエン酸の液)をすてから使う。

ポンプのクエン酸洗浄のしかた (半年に1回の目安で行う)

◇お湯が出にくい(出ない)ときは、ポンプのクエン酸 洗浄をしてください。
◇クエン酸のお買い求めについて→下記

1. メッシュフィルターをはずす。→P.11

2. クエン酸 約30g（大さじ2～3杯）をコップ1杯のお湯（約200mL）で溶かし、内容器の底の穴に入れてふたを閉め、そのまま約2時間放置する。

3. 内容器の1/3まで水を入れ、ふたを閉めてお湯をわかす。(90保温を選ぶ)→P.7
   4.90保温の状態で、2～3時間放置する。
4. 電動給湯してお湯（クエン酸の液）を全部注ぎ口から出し、すてる。→P.8
5. プラグをはずし、冷めてから内容 器をスポンジで水洗いする。
6. クエン酸の残り水を取るために、水だけで通常どおりにわかし、約半量を電動給湯してからお湯をすてる。→P.7～8・10
7. 冷めてから、メッシュフィルターを取りつける。 →P.11

クエン酸のお買い求めについて

◇お買い上げの販売店、または、「連絡先→P.15」に記載のタイガーお客様ご相談窓口、消耗品・別売品のご購入サイトでお買い求めください。

品名	電気ポット内容服洗浄用クエン酸(約30g×4包入り)
品番	PKS型

※弊社のクエン酸は、食品添加物として使用されており、食品衛生上無害です。

故障かな?と思ったら 修理を依頼される前に、ご確認ください。

こんなときは	ここを確認してください	こう処置してください	参照ページ
・お湯がわかない	へ源コードがはずれていませんか。	プラグを接続する。	7
・すべてのランプがつかない。表示がすべて消えた。	→	→	78
・水を入れても、湯わかしがじまらない。	約50歳以上の湯を入れていませんか。約50歳以上の湯を入れると、自動的に湯わかしだれない場合があります。させる。	冷めた湯感か水を入れる。または、「沸とうタイを抑し」で沸とうさせる。
・沸とうランプに切り替わない。	「まほうびん保温」を選んでいませんか。まほうびん保温中は、水を入れても自動的に湯わかしましません。	→	8
・給湯していなにお湯が勝手に出る。	しゅ左「済水目盛」を超えて入れていませんか「済水目盛」以内にする。	→	7
・「ゴー」という音がする。	→「ゴー」という音は、湯わかし中に発生する泡がはじける音です。	→	9
・「ゴー」という音がいつもより大きい。	→「省エネ」を選んでいませんか。省エネ保温中にキー操作をすると、設定温度に戻すために自動的に湯わかしをします。そのときに発生する泡の音です。	→	12
・沸とうしない。(蒸気が出ない)。	内容器が汚れていると、特にきが大きくなります。	内容器のクエン酸洗浄をする。	78
	「省エネ」を選んでいませんか。省エネ湯わかしをしているため、約98度、または設定された保温温度で湯わかしを終了します。	「カルキぬき」でお湯をわかす。
	再涼とうにしていませんか。再涼とうは一反涼とうさせた湯湯を湧わかしするため、熱気をおさえたした、定になっています。	→
・注ぎ口付近か気が出る。	ら蒸給水やお手入れをするときに、本体内部に水が入って故障している可能性があります。お買い上げの販売店に修理をご依頼ください。	→	12
・内容税が汚れている。お湯に白い浮遊物が浮く。	水に含まれるミネフル成分の作用によるもので、内容税自体の変色や飲み、フッ素搾脂のはがれではありません。	内容器・本体内部のポンプのクエン酸洗浄をする。	789
・プラスチック部に繰状や波状の箇所がある。	→	→	789
・お湯がにおう。	水道水に含まれる消写用塩素の量により、カル有臭が残ることがあります。	「カルキぬき」でお湯をわかす。	9
	「省エネ」を選んでいませんか。省エネ湯わかしをしているため、約98度、または設定された保温温度で湯わかしを終了します。	→
	使いはじめのうちは、樹脂などのにおいがすることがありますが、ご使用とともに少なくなります。	→
	樹脂製のおぼろ、ビニールシートなどの取物の上で使っていませんか。お湯に吸給のにおいが移ることがあります。
・本体外側が熱い。	室温の高い部位で保温を続けると、本体外側が熱くなることがあります。	→
・お湯がぬるい。	「省エネ」を選んでいませんか。省エネ保温中は段で温度より約5圧下げて保温します。	「保温」または「ロック解除」を押すと、約4でもとの設定温度に戻ります。	9
	「まほうびん保温」を露んでいませんか。まほう他の保温を露ふうびん保温中は、漸間の経過とともに湯温が下がっています。	または、「沸とうタイを抑し」で沸とうさせる。	78
	湯量が少ない状態で、「まほうびん保温」をすると、冷めやすくなります。	→	8
	!杯温のお湯は、水量表示計の水量管の中にたまっているお湯が給湯されるため、ぬるくなることがあります。	→
・音が暗らない。	釧電タイマーのセット後は、湯わかし終了の含有順りません。	→	10
・[沸とうタイマー]を押しても再沸うしない。	湧とう直後、毛、湧とうタイを押も]ていませんか。	!しばらくしてから再湧とうさせる。	8

故障かな？と思ったら

こんなときは ここ	確認してください こう処置してください	参見ページ
電動給湯時にお湯が出ない、出にくい。	沸とう直後ではありませんか。本体を付けた状態で給湯していませんか。プラグがはずれていませんか。ロックされていませんか:(ロック解除ランプが消え)内営料やメッシュフィルター、内部のポンプが汚れているとお湯が出なくなりましてチャイルドロックの状態になっていませんか。水のかかりやすい場所や、底部がぬれるようなところ 置きません でしたか。本体をさかさにして置きませんでしたか。給水するときに、操作エネルギー水をかけませんでしたか。	8878125

こんな表示が出たときは

こんなときは		ここを確認してください		こう処置してください		教員ページ
・どのキーを押しても右図のように表示され操作できない。	[IMAGE]	チャイルドロックの状態になっていませんか。	[ロック解除]と[沸とう「タイマー」を同時に照押し(3秒)して、チャイルドロックを解除してください。]	5
・カラだき防止機能がはたらき、沸とうランプと保温ランプが交互に点滅し、右図のように表示される。	F2	カラ、または、少ない水量で湧わしがをしていませんか。お湯を使いきったまま長時間放置したり、ふたを開けたままで放置していませんか。	プラグを抜き、水を給水マーク以上まで入れてふたを禁め、しばらくしてからプラグを添着する。	7
					7
・沸とうランプと保温ランプが交互に点滅し、右図のように表示される。	C1	給水やお手入れをするときに、本体内部に水が入って故障している可能性があります。お買い上げの販売店または「集絡先→P.15」に記載の修理受付サイトに保険を二次してください。	プラグを抜き、しばらくしてからプラグを得取する。	7

仕様

タイプ		2.2タイプ	3.0タイプ
定格容量		2.2L	3.0L
有道		交流100V 50-60Hz
導わかし時の消費電力		700W
年間消費電力量*		26.2kWh/年	302kWh/年
1日当たりの消費車方率		0.72kWh/E	0.83kWh/E
外形寸法*	幅	21.9cm	21.9cm
	高さ	28.3cm	28.3cm
	高さ	25.4cm	29.4cm
管車*【東京コードを含む】		2.5kg	2.7kg
温度返算防止装置		温度ヒュース
コードの長さ*		1.0m
事前ポンプの消費電力*		1.5W

※1 日本県施工会日主準準による判定(直温23度、済わが1.2回/1日、雨蒸と51回/1日、保証90度で23時回/1日、365日/年初、その他水道等の試験条件:日本
※特定地域(高地・無布地など)においては、所定の性能が定値できないことがあります。

消耗品・別売品のお買い求めについて

お買い上げの販売店、または「連絡先→下記」に記載のタイガーお客様ご相談窓口、消耗品・別売品のご購入サイトでお買い求めください。

◆ふたパッキン(消耗品)

1年を目安に確認し、下記のようになってきたら、ご

購入の上、交換してください。

(倒れたときにお湯が流れ出て、やけどのおそれ。)

• 白く変色した。
  ・汚れ や 破損がひどくなった。
• ふたのすき間から蒸気がもれ出した。

◆樹脂部品・その他のパッキン類(傷んできたとき) 熱や蒸気にふれる樹脂部品は、ご使用にともない傷んでくる場合があるので、交換してください。 (有徴修理)

◆メッシュフィルター（消耗品）

内容器のクエン酸洗浄時に取りつけて洗浄しても、汚れが取れないときは、ご購入の上、交換してください。メッシュフィルターのはずしかた・つけかた→P.11

ふたパッキンの交換(はずしかた)

1. ネジ(3本)をゆるめる。

2.ふたパッキンをはずす。

ネジ せん内ふた 断面回 せん内ふた ふたパッキン ふたパッキン

ふたパッキンの交換(つけかた)

1. せん内ふた外周に、新しいふたバッキンを向きに注意して上図の通りにきっちりと均等にはめ込む。
2. ネジ(3本)を確実に締めつける。

⚠️ご注意 ・せん内ふたなどの部品を、ふたからはずさない。蒸気もれの原因になります。 はずれてしまったときは、方向に注意して、下図のように正しく取りつける。取りつけを間 遡うとお湯がふきこぼれ、やけどをするおそれがあります。 必ずこのイラストの 通りの 方向 で セッピ する。 (関連うとお湯がふきこぼれ、やけどをするおそれ) ネジ(3本) せん内ふた ふたパッキン せん本体パッキン せんパルプ ふた

ふた内部の部品交換は修理技術者以外はできませんので、お買い上げの販売店、または「連絡先→下記」に記載のタイガーお客様ご相談窓口へお問合せください。

連絡先

タイガー魔法瓶株式会社

本社 〒571-8571 大阪府門真市速見町3番1号

使いかた・修理のご相談 お客様ご相談窓口

ナビダイヤル

(全国共通番号

0570-011101

有料でご案内させていただいております。

● 受付時間 AM9:00～PM5:00 月曜日～金曜日（祝日・弊社休業日を除きます）

※ナビダイヤルがご利用いただけない場合はこちらへ TEL[phone]

消耗品・別売品のご購入サイト

https://www.tiger-shop.jp

修理に関するご案内・受付サイト

ホームページアドレス https://www.tiger-corporation.com

※上記の連絡先の名称、電話番号、所在地は変更することがありますのでご了承ください。
