製品タイプ	バーコードリーダー
モデル	PA700
ブランド	Unitech
寸法	約 180 x 70 x 45 mm
重量	約 350 g
電源	リチウムイオンバッテリー 3.7V 3000mAh
スキャンエンジン	2D イメージャー
読み取りコード	1D/2D コード、PDF417、QR、Data Matrix など
インターフェース	USB 2.0、Bluetooth 4.0、RS232
ディスプレイ	3.5インチ WVGA カラー液晶（タッチパネル）
耐衝撃性	1.5m 落下耐性
保護等級	IP65
動作温度	-10°C ～ 50°C
保存温度	-20°C ～ 60°C
湿度	5% ～ 95%（結露なきこと）
付属品	USBケーブル、充電器、ストラップ、クイックスタートガイド
保証	1年間

よくある質問 - PA700 Unitech

PA700のバッテリーはどのように充電しますか？

付属のUSBケーブルと充電器を使用して充電します。充電中はLEDが点灯し、完了すると消灯します。

スキャンできない場合の対処法は？

まずバーコードが汚れていないか確認し、スキャンエンジンのレンズを清掃してください。それでもダメな場合は、デバイスの再起動を試してください。

Bluetoothで接続するにはどうすればいいですか？

設定メニューからBluetoothを有効にし、ペアリングモードにします。ホストデバイスでPA700を検出してペアリングしてください。

PA700の読み取り可能なバーコードの種類は？

1Dコード（JAN/EAN/UPC、Code39、Code128など）および2Dコード（QR、Data Matrix、PDF417など）を読み取れます。

落下に耐えられますか？

PA700は1.5mからの落下に耐える堅牢設計です。ただし、繰り返しの落下は避けてください。

画面が応答しない場合のリセット方法は？

バッテリーを取り外して再装着するか、リセットボタン（背面の穴）を針などで押してください。

本体の清掃方法は？

柔らかい布で乾拭きしてください。アルコールやシンナーは使用しないでください。スキャンウィンドウは特に丁寧に拭いてください。

バッテリーの持続時間はどのくらいですか？

通常使用で約10時間持続します。スキャン頻度やBluetooth使用状況により変動します。

付属品は何ですか？

USBケーブル、ACアダプター、ハンドストラップ、クイックスタートガイドが付属します。

保証期間はどのくらいですか？

購入から1年間の保証が付いています。詳細は保証書をご確認ください。

使用説明書 PA700 Unitech

1. パッケージの内容 .... 3
2. 初めに....4

2.1 外観....4
2.2 取り付け....6

バッテリ、microSD カードと SIM カードの取り付け ......6

2.3 バッテリの充電.....7
2.4 PC とのデータ通信....7
2.5 LED ステータス....8
2.6 バッテリレベルのチェックとバッテリ消費量表示....9

1. 基本的な操作 ..... 11

3.1 アプリケーションへのアクセスと使用....11

アプリケーションスクリーンの開き方 11

アプリケーションスクリーンをブラウズする方法……11

ホームスクリーンにアプリケーションのショートカットを作る方法……11

ホームスクリーンのアプリケーションショートカットを消す方法……11

通話....11

電話をかける....11

ダイヤルで呼び出す....11

電話を切る....11

3.2 バーコードスキャン（バーコードスキャナ内蔵モデルのみ）……12

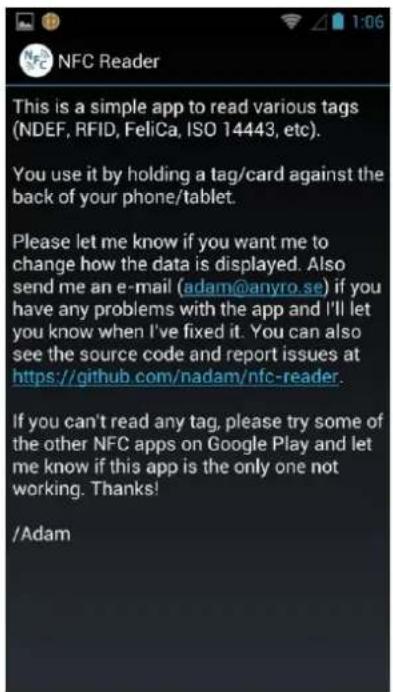

3.3 RFID 読み取り....13

1. 仕様....15

付録 ワールドワイドサポート 17

1. パッケージの内容

PA700

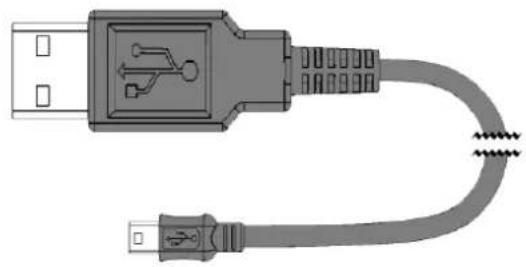

USB ケーブル
(標準の USB - Micro USB)

Unitech PA700 は、Android プラットフォームを採用したデバイスです。

Android プラットフォームデバイスは、極めて自由度が高く、構成のカスタマイズやアプリのインストールや消去によって拡張することが可能です。

Android オペレーティングシステムでは、デバイスは最新の機能や改善に対して限りなくアップデートすることができます。

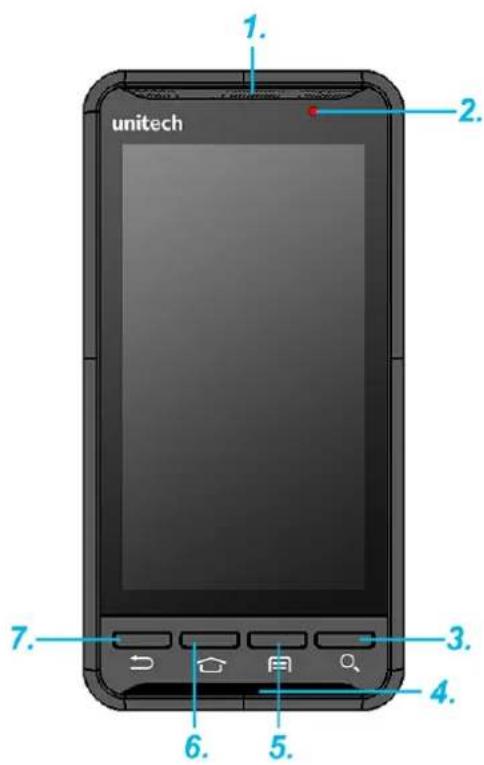

2.1 外觀

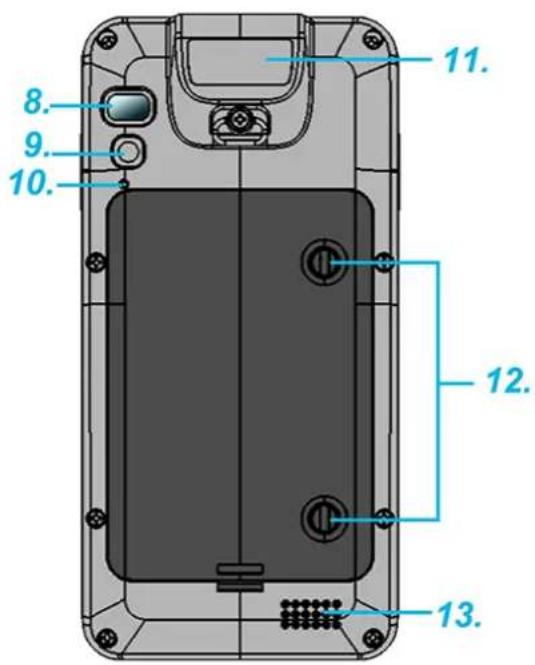

1. 受話器	7. バックボタン
2. LED インジケータ	8. フラッシュ LED
3. 検索ボタン	9. 5M 自動焦点カメラ
4. マイク	10. リセットボタン
5. メニューボタン	11. RFID アンテナ
6. ホームスクリーンボタン	12. バッテリカバー取り付けネジ

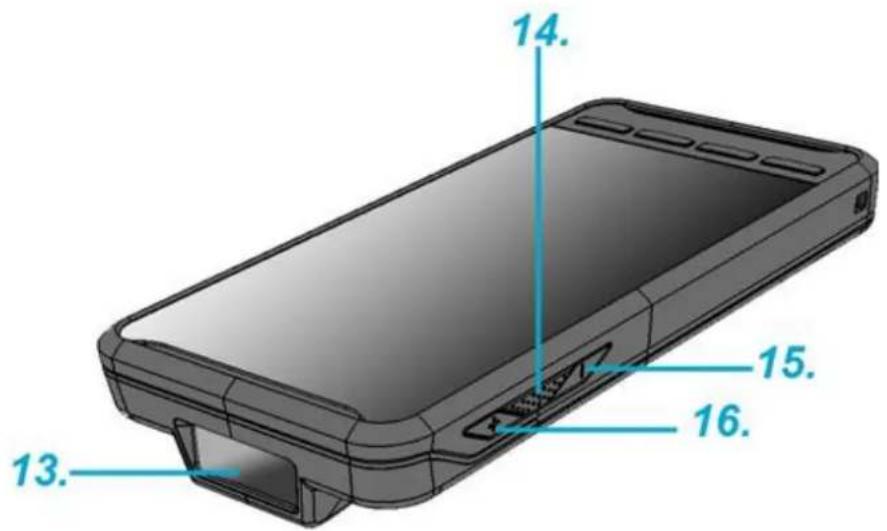

1. バーコードスキャナ

2. 音量ダウンボタン

3. スキャンボタン

4. 音量アップボタン

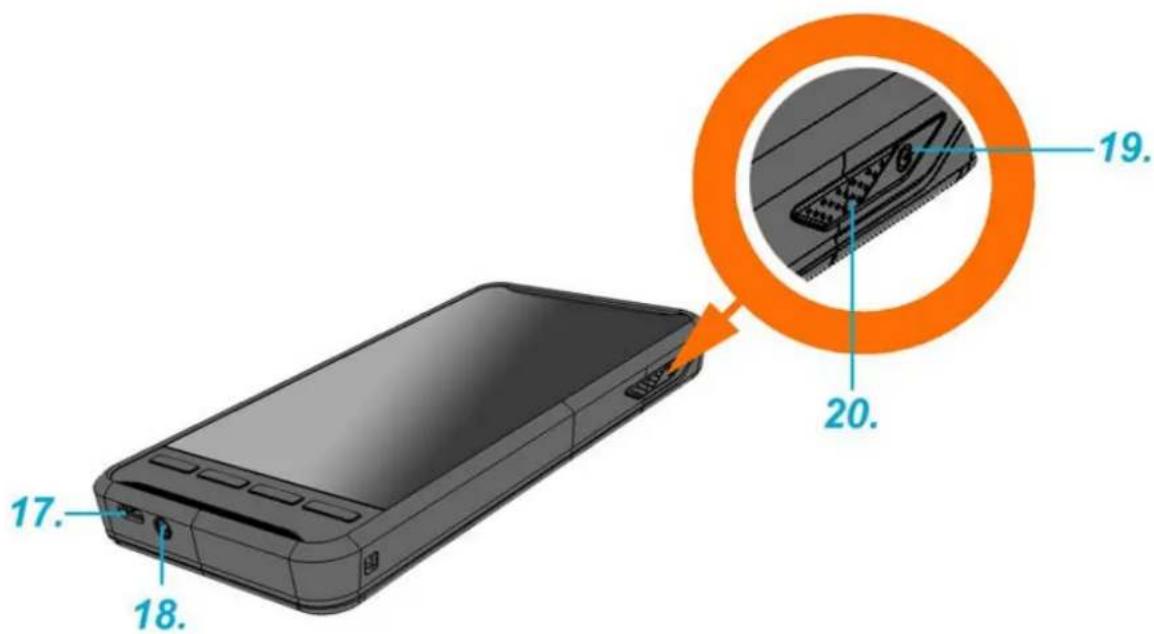

1. micro USB ポート

2. 電源ボタン

3. イヤフォンジャック

4. スキャンボタン

2.2 取り付け

バッテリ、microSD カードと SIM カードの取り付け

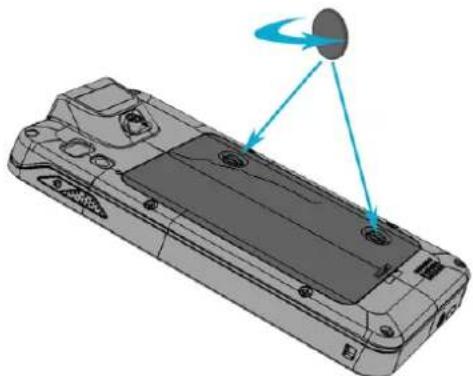

1. バッテリカバーを止めているネジを工具やコインを使って反時計回りに回して緩めます。

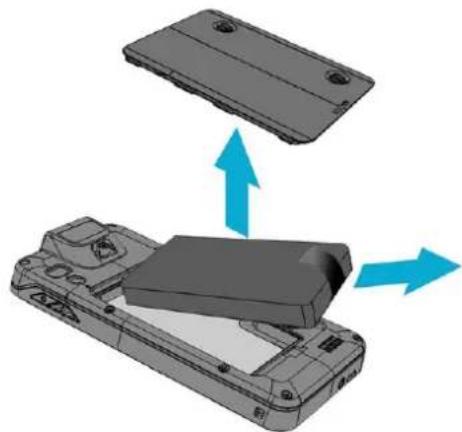

1. バッテリカバーを外し、そしてバッテリを外します。

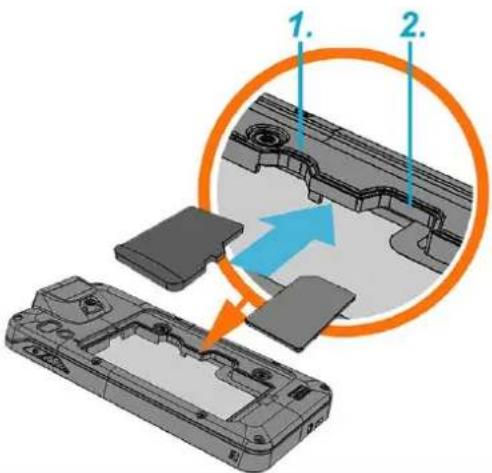

1. ここで、 micro SD カードスロットと SIM カードスロットにアクセスすることが出来ます。

1. micro SD カードスロット
2. SIM カードスロット

2.3 バッテリの充電

PA700 を充電器に接続します。自動的に充電されます。

1. 標準の USB コネクタを充電器に接続します。

1. micro USB コネクタを底部の USB ポートに接続します。

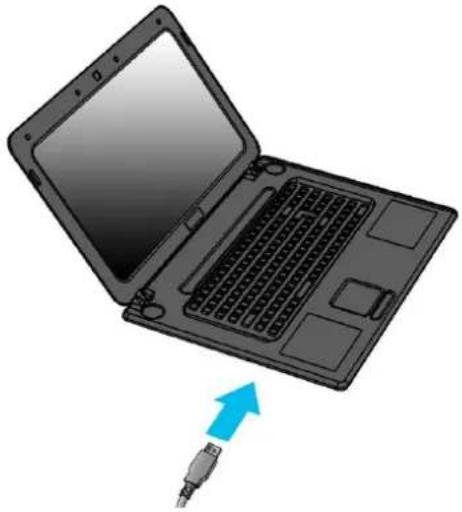

1. PC の USB ポートに標準の USB コネクタに接続します。

1. micro USB コネクタを底部の USB ポートに接続します。

緑	バッテリが完全に充電された
薄赤	バッテリが充電中
青	メッセージを受信しました

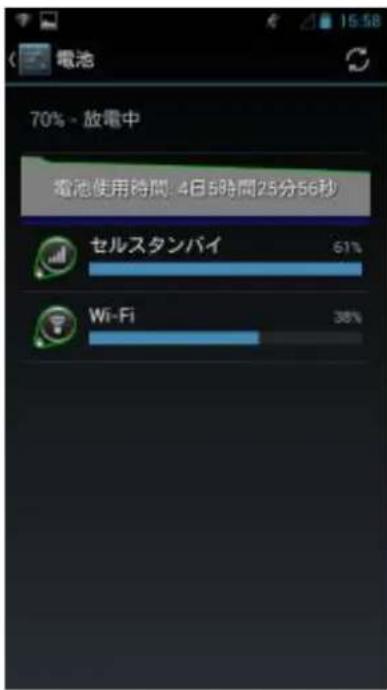

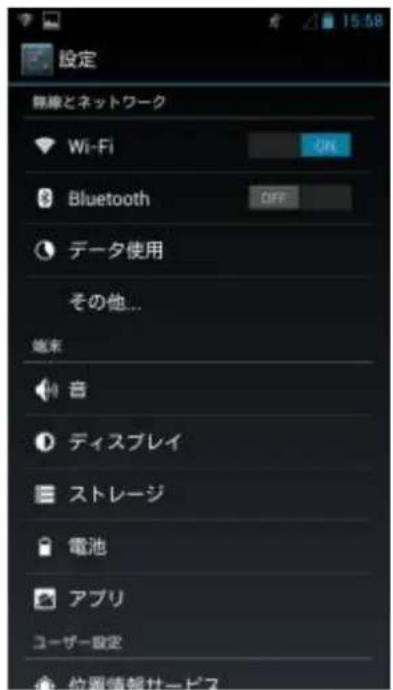

2.6 バッテリレベルのチェックとバッテリ消費量表示

1 ホームスクリーンで、をタップします。

2 設定を探してタップします。

3

電池を探してタップします。

3. 基本的な操作

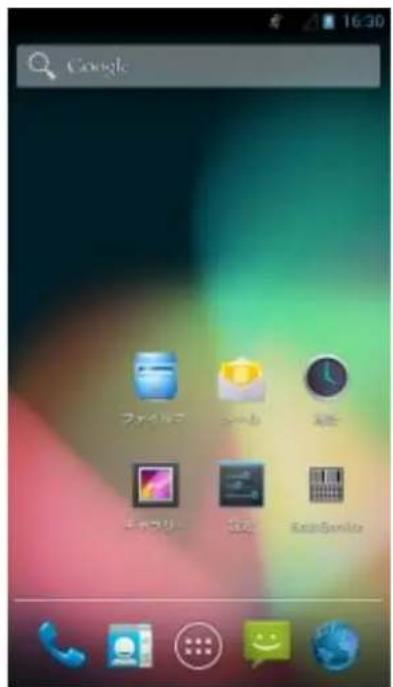

3.1 アプリケーションへのアクセスと使用

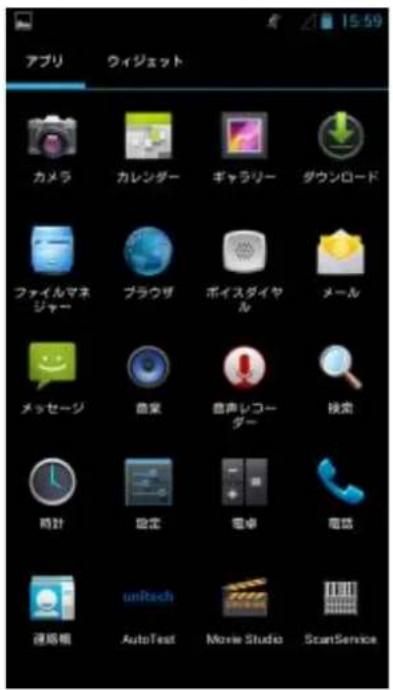

アプリケーションスクリーンの開き方

ホームスクリーンで、をタップします。

アプリケーションスクリーンをブラウズする方法

アプリケーションスクリーンで、右または左にフリックします。

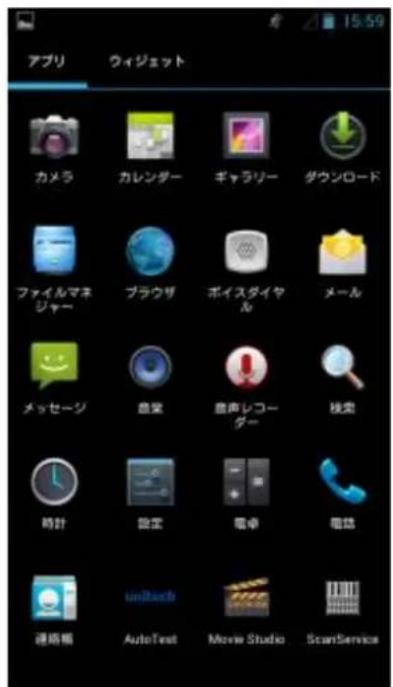

ホームスクリーンにアプリケーションのショートカットを作る方法

1 ホームスクリーンで、をタップします。
2 アプリケーションアイコンを押したまま、そしてホームスクリーンを開きます。
3 右または左にフリックしてホームスクリーンの移動したいページにアイコンをドラッグして、指を離します。

ホームスクリーンのアプリケーションショートカットを消す方法

1 ホームスクリーンで、削除したいアプリケーションのアイコンを押したままにします。
2 ホームスクリーンの上に“X Remove”が表示されます。
3 削除するアイコンを “X Remove” にドラッグします。

通話

電話をかける

ダイヤルで呼び出す

1 ホームスクリーンで、タップします。
2 受信者の電話番号を入力して受話器マークをタップします。番号を消すには、

✗ をタップします。

電話を切る

・をタップします。

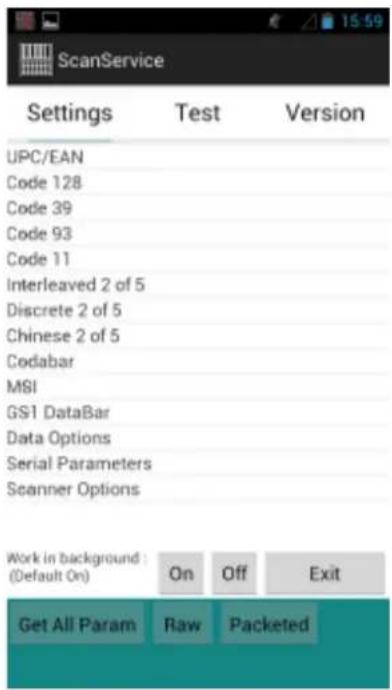

3.2 バーコードスキャン (バーコードスキャナ内蔵モデルのみ)

1. ScanService

ップします。

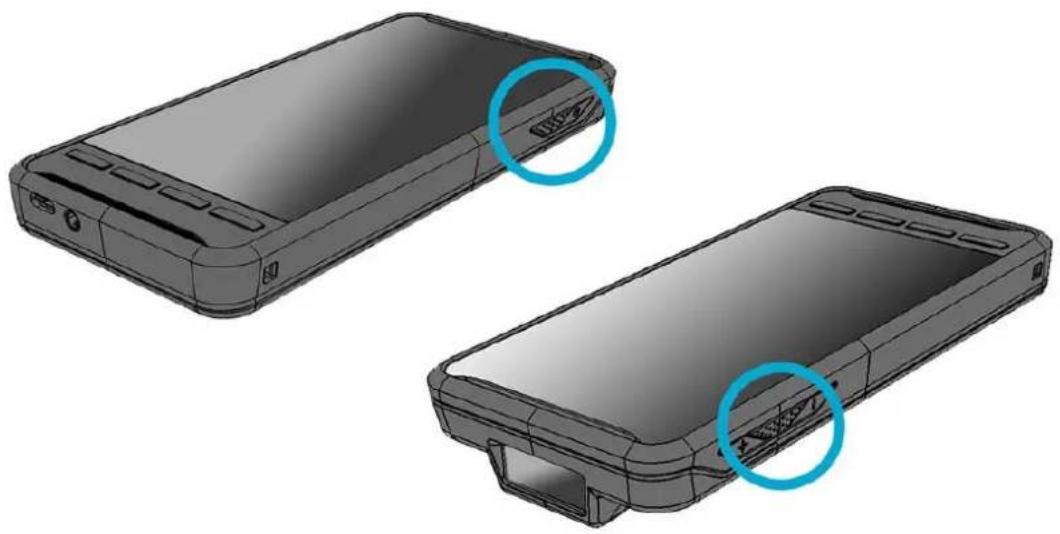

1. バーコードにバーコードスキャンエンジンを向けていずれかのスキャンボタンを押します。

システム
CPU	TI OMAP 4470 1.5Ghz デュアルコアプロセッサ
メモリ	1GB Mobile DDR RAM8GB eMMC Flash
OS	Android 4.1.1 Jelly Bean
言語サポート	英語、簡体中国語、繁体中国語、日本語、スペイン語、ドイツ語、フランス語
ディスプレイ
ゴリラガラス、5ポイント容量型タッチパネル
4.7" カラー 450nits 高輝度 TFT 720x1280 ドット IPS LCD
キーパッド
4 x ファンクションキー	1 x 電源キー
2 x スキャンキー	2 x 音量キー
インジケータ
1 LED 充電/メッセージ
バイブレータ
シンボル
1D CCD バーコードスキャナ	UPC-A/E, EAN-8/13, Codabar, Code 39, Code 39 full ASCI, Code 93,Code 32, Interleaved & Std. 2 of 5, EAN 128, Code 11, Delta, MSI/Plessey,Code 128, Toshiba, RSS expended, RSS Limited, RSS14.
オーディオ
1W スピーカー 85 dB 、10cm 離れて ,3.5mm オーディオジャック, 受話器, マイク
認証
CE, NCC, FCC, BSMI, VCCI, TELEC, CCC, RoHS 対応
通信
カメラとフラッシュライト	5MP CMOS センサカメラ、デュアル自動焦点 LED フラシュライト
メモリカード	microSD メモリカード、32GBまで
USB	USB 2.0 OTG
WLAN	IEEE 802.11 b/g/n
Bluetooth	Bluetooth 4.0
WWAN	GSM/GPRS/EDGE 850/900/1800/1900 MHzUMTS850/900/1700/1900/2100 MHz WCDMA modem, HSPA+,DL: 21Mbps/ UL: 5.76Mbps
他のセンター	GPSeCompass光センサーと近接センサーG センサー
RFID/HF (オプション)	周波数: 13.56MHzタグサポート: ISO15693, ISO14443A, ISO14443BNFC サポート
GPS	12 x 12 mm パッチアンテナ
電源
メインバッテリ	11.9Wh 3.7V @3220mAh Li-ポリマーバッテリパック
バックアップバッテリ	1 時間バックアップ
外観
重量	285g (バッテリ込み)
寸法	160mm x17.4mm x 80mm (スキャナ無し )
環境条件
動作温度範囲	-10°C から 50°C
保存温度範囲	-20°C から 60°C
充電温度範囲	0°C から 40°C)
相対湿度	5% ~ 95% (結露無いこと)
落下テスト	1.2 メートル高からコンクリート床
防塵・防水	IP65
振動と衝撃テスト	MIL-STD-810F, 514.4 process II
ソフトウェア
Android 4.1.1 API level 16
アクセサリ
シングルスロット USB クライアントクレードル、バッテリ充電器付き
ハンドストラップ
3220mAh 標準バッテリ
USB 通信ケーブル
電源アダプタ

付録 ワールドワイドサポート

ユニテック社の専門サポートチームは、皆様からのご質問や技術に関するサポートに速やかにお応えしています。使用している機器について問題が起こった場合、お近くのサービスセンターにご連絡下さい。連絡先の情報につきましては、以下の Web サイトをご覧下さい。

地域	Web サイト
本社	http://www.ute.com
台湾	http://tw.ute.com
Unitech アジアパシフィック & 中東	http://apac.ute.com ; http://india.ute.com
中国(ユニテック中国)	http://cn.ute.com
日本(ユニテック・ジャパン)	http://jp.ute.com
米国(ユニテックアメリカ)	http://us.ute.com ; http://can.ute.com
南米(ユニテックラテンアメリカ)	http://latin.ute.com
欧州(ユニテックヨーロッパ)	http://eu.ute.com
