JM-17F - 電子レンジ HAIER - 無料のユーザーマニュアル

製品タイプ	電子レンジ
型番	JM-17F-50 / JM-17F-60
電源	AC 100V, 50/60Hz
定格消費電力	1150W
高周波出力	700W, 500W, 200W
発振周波数	2450 MHz
年間消費電力量	59.9 kWh/年 (50Hz) / 59.5 kWh/年 (60Hz)
加熱室有効寸法	306×307×190 mm (幅×奥行き×高さ)
丸皿直径	255 mm
外形寸法	440×354×258 mm (幅×奥行き×高さ)
質量	11 kg
電源コード長さ	1.5 m
主な機能	あたため、解凍、700W/500W/200W出力切替
安全機能	ドア開放停止、過熱防止、アース接続必須
お手入れ方法	庫内・ドアは固く絞った布で拭く、キャビネットも同様
使用可能容器	陶磁器、耐熱ガラス、耐熱プラスチック（140℃以上）
使用不可容器	金属製、通常のガラス、漆器
保証期間	本体1年間（お買上げ日より）
補修用性能部品保有期間	製造打切後8年

よくある質問 - JM-17F HAIER

電子レンジが動かないのですが、どうすればいいですか？

電源プラグが抜けていないか、停電やブレーカーの状態を確認してください。また、調理中にドアを開閉した場合はタイマーがリセットされます。再度設定し直してください。

加熱中に火花が出るのですが？

金属容器やアルミホイル、金粉・銀粉の装飾がある容器を使用していないか確認してください。不適切な容器は火花の原因になります。

丸皿が回転しません。

回転ローラーと丸皿が正しくセットされているか確認してください。また、食品が庫内の壁に触れていないか、ローラーに汚れが付着していないか点検してください。

庫内の掃除方法を教えてください。

必ず電源プラグを抜いてから行います。庫内とドアの内側は固く絞ったぬれふきんで拭いてください。汚れが落ちにくい場合は、ぬれふきんをのせてふやかしてから拭きます。キャビネットも同様に拭きます。

卵をそのまま加熱しても大丈夫ですか？

絶対にやめてください。卵は破裂して大変危険です。加熱するときは必ずよく割りほぐしてください。

転居したら部品交換が必要ですか？

電源周波数（50Hz/60Hz）が異なる地域に転居する場合は、高圧トランスの交換が必要です。お買い上げの販売店にご依頼ください。

保証期間はどのくらいですか？

お買上げ日から本体1年間の保証です。保証書の記載内容をご確認の上、販売店またはハイアールジャパンセールス株式会社にご連絡ください。

アースは必ず必要ですか？

はい、必ずアースを接続してください。故障や漏電時の感電を防ぎます。コンセントにアース端子がない場合は、販売店にアース工事を依頼してください。ガス管や水道管には接続しないでください。

電子レンジの近くで無線LANが使えなくなりました。

電子レンジの電波が干渉する可能性があります。できるだけ離してご使用いただくか、無線機器の取扱説明書をご確認ください。

解凍のコツを教えてください。

出力切換つまみを200Wに設定し、タイマーを食品の重さ(g)に合わせます。200g以下の場合は一度400g以上に回してから戻すと正確に設定できます。発泡トレイのまま解凍可能です。

使用説明書 JM-17F HAIER

本書は、お買い上げの日から下記期間中故障が発生した場合に、下記記載内容で無料修理を行うことをお約束するものです。

〈無料修理規定〉

1. 取扱説明書、本体貼付ラベル等の注意書に従った正常なご使用状態で、保証期間中に故障した場合には無料修理をさせていただきます。
   （イ）無料修理をご依頼になる場合には、お買い上げの販売店にご連絡ください。その際、製品と本店をご提示ください。 （ロ）お買い上げの販売店に無料修理をご依頼にならない場合には、ハイアールジャパンセールス株式会社にご連絡ください。
2. ご初居の場合の修理で依頼先などは、お買い上げの販売店または、ハイアールジャパンセールス株式会社にご相談ください。
3. ご通告等で本書に記入の販売店で無料修理をお受けになれない場合には、ハイアールジャパンセールス株式会社へご連絡ください。
4. 保証期間内でも次のような場合には有料修理となります。

(イ) 使用上の誤り、または改造や不当な修理による故障または損傷。

(口)お実上は後の取付場所の移動、系下、引越し、輸送などによる故障または損傷。
(八)火災・異常電圧・定格外の使用道路(高压、周波数)・地震・落壊・その他の大変地変ならびに公害や妨害、その他の外部要因による故障または指傷。
（二）業務用としての使用。中両・亜粕への各形など一般家庭以外に使用された場合の故障または損傷。
(ホ) 本書にお頁上げ年月日、お客様名、販売店名の記入のない場合、あるいは字句が書きかえられた場合。
(へ) 本書のご提示がない場合。
(ト) 消耗部品の交換や仕様変更など。

(チ) 根居などで出源周波数変史が変わることにより、部品交換や配線の変史などが必要な場合。

1. 雷島または離島に準ずる遠隔地への出張修理を行った場合には出張に要する実施を申し受けます。
2. 本書は、日本国内においてのみ有効です。Effective only in Japan
3. 本書は、盗難・火災などの不可抗力以外で締失された場合は、再発行いたしませんので大切に保管ください。

修理メモ

※この保証店は、本店に明示した期間、条件のもとにおいて無料修理をお約束するものです。従ってこの保証店によって、お客様の法律上の資料を制限するものではありませんので、保証期間経過後の修園についてご不明な場合は、お買い上げの販売店または、ハイアールジャパンセールス株式会社にお問い合わせください。
※保証期間経過後の修理や補修性能部品の保有期間については取扱説明書をご覧ください。

品番	JM-17F-50/JM-17F-60
	対象部分	期間(お買上げ日より)	保証の条件

取扱説明書

ハイアール電子レンジ 家庭用

品番 JM-17F-50 JM-17F-60

• このたびは、お買上げいただきりがとうございます。
• ご使用になる前に、必ずこの取くお読みいただき、正しくご仗
• お読みになった後は、「保証書に保管していただき、取扱いがや、不具合が生じたときにお役

安全上のご注意

※ご使用になる前に、この「安全上のご注意」をよくお読みのうえ、正しくお使いください。

※お読みになった後は、次にお使いになる場合にすぐ見られるところへ大切に保管してください。

表示について

ここに表示している「安全上のご注意」は、あなたや他の人への危害や損害を未然に防止するためのものです。

危険」「警告」「注意」の3つに大別してお知らせしています。いずれも安全に関する重要な内容ですので、必ず守ってください。

△危険

取り扱いを誤ると死亡、または重傷などを負う危険が差し迫って生じるが想定される内容を示します。

警告

取り扱いを誤ると死亡、または重傷などを負う可能性が規定される内容を示します。

注意

取り扱いを誤ると傷害を負う可能性、または物的損害のみが発生すると想定される内容を示します。

表示の例

お守りいただく内容の種類を、絵記号で区分し説明しています。下記はその一例です。

△記号は、「警告や注意を促す」内容のものです。図の中や近くに具体的な注意内容（左図の場合は高温注意）を示します。

◎記号は、してはいけない「禁止」内容のものです。区の中や近くに具体的な禁止内容（左区の場合は分解禁止）を示します。

● 記号は、必ず実行していただく「強制」内容のものです。図の中や近くに具体的な指示内容（左図の場合は電源プラグをコンセントから抜く）を示します。

A 龙

警告

卵はそのまま加熱しない

- 破裂し、大変危険です。

- 卵を加熱するときは、よく割りほぐしてください。

禁止

加熱しすぎない

-飲み物（牛乳、コーヒー、水など）は、ふきこぼれたり、り出すときに振動で突然浄腹して飛び散り、やけどのおそれがあります。（加然後は、少し時間をおいてから取り出してください。）

- 少量の食品（ポップコーン・ミックスベジタブルなど）、乾物などは発火することがあります。

禁止

設定時間を控えめにし、様子を見ながら加熱する

- 食品の分量に対して加熱時間が長いと、発火や発煙のおそれがあります。

特に、少量の食品（ポップコーン・ミックスペジタブルなど）、油脂の多い食品や液体、根菜類（さつまいもなど）の加熱には気を付けてください。

指示

飲み 物などの加熱は、やけどを防ぐために、加熱前、加熱後に必ずかき混ぜる

密封容器に液体食品を入れて加熱!

- 煅発するおそれがあります。

水のかかるところや火気の近くで しない

取●感電・火災の原因になります。

本体や庫内に水をかけない

- 電気絶縁が悪くなり、ショート・感電・火れがあります。

子供だけで使わせない

- 誤操作による危害を認識し安全に操作できなければならないでは使わせないでください。必ず、大人のもと使用してください。

感電・ケガ・やけどの原因になります。

安全上のご注意 つづき

警告

上に水など液体の入った容器を置かない

- こばれた水などで電気絶縁が悪くなり、蒸雨・漏与火災のおそれがあります。

禁止

吸気口・排気口をふさがない

- 内部の温度が上がり、火災の原因になります。ゴミ、ホコリなどで吸気口や排気口がふさがれないように、こまめにお手入れしてください。

禁止

ドアに乗ったり、ぶら下がったりしない

- 本体が転倒・落下し、ケガのおそれがあります

禁止

ドアやドアのすき間が破損した場合は使用しない

- 必ず修理を依頼し、修理後に使用してください電波が漏れ、人体に障害をあたえるおそれがあります。

禁止

アースを確実におこなう

- アースを取り付けないと、故障や漏出のときに感電するおそれがあります。アースの取り付けはお買い上げの販売店にご相談ください。

アース

アースの接続について

■ コンセントにアース端子があるとき

- アース線先端の皮をむき、コンセントのアース端子に砕実に接続してください。

■ コンセントにアース端子がないとき

- お買上げの販売店に、アース工事（有料）を依頼してください。アース工事（D橋接地工事）は雫気工事士の資格が必要です。

次のところにはアース線を接続しないでください。

- ガス管……爆発や引火の危険性があります。

- 水道管……プラスチックの部分があり、アース効果がありません。

- 避雷針・電話のアース線

……落雪のときに大電流が流れ危険です。

警告

使用前に、包装材は全て取り除く

- 変形・発火・火災の原因になります。

指示

包装されていたポリ袋は、幼児の手の届くところに置かない

- 中に入ったり、頑からかぶるなどして、窒息の原因になります。

禁止

定格15A以上のコンセントを単独で使用する

- 他の器具と併用した場合、分岐コンセント部が異常発熱して発火することがあります。

コンセントを単位で

交流100V以外で使用しない

- 火災の原因になります。

宗上

電源コードやプラグが傷んだり、コンセントの差し込みがゆるいときは使用しない

- もしも串源コードに損傷がある場合は、すぐにお買い上げの販売店またはお客さまご相談窓口にご相談ください。

電源プラグは、根元まで確実に差

- 接触不良による感電・火災の原因になります

书

調理中は絶対に、電源プラグを拡ししない

- 感電や火災の原因になります。

電源プラグの刃および刃の取付面にが付着している場合はよく拭く

- 火災の原因になります。

求

電源コードは、排気口や温度の高分に近づけない

- 火災・感電の原因になります。

電源コードは束ねたり、引っ張っ理に曲げたり、ねじったり、重い載せたり、加熱したり、加工した

- 电源コードが破損し、感電・ショート・火災になります。

安全上のご注意 つづき

注意

すき間をあけて置く

- 退熱し火災の原因になります。

窓ガラスがある場合は、窓ガラスから20cm以上離してください。(窓ガラスが割れるおそれがあります。)

注意

調理以外の目的に使わない

- 過熱により、発火・発煙やけどのおそれがあります。

ドアの開閉時は、指のはさみ込みに注意する

- ケガのおそれがあります。

調理中や調理直後は、ドアに水をかけない

- ガラスが割れて、ケガの原因になります。

ドアに無理な力や衝撃を加えない

- 本体が倒れてケガをしたり、変形し電波漏れの原因になります。

ドアに物をはさんだまま使用しない

- 電波が漏れ、人体に障害をあたえるおそれがあります。

庫内で発煙・発火した場合はドアない

- ドアを開けると勢いよく燃え、火災の原因に

発煙・発火してしまったときは、次の処置さい

①ドアを開けずに、取消キーを排してください ②電流プラグをコンセントから抜いてくだ ③本体から燃えやすいものを遠ざけ、鎮火待ってください。

①領火しない場合は、水または消火器で消さい。

処置後は…

そのまま使用せずに、必ず販売店に点検ください。

安全上のご注意 つづき

注意

容器のふたや栓は外して加熱する

- 破裂して、ケガ・やけどの原因になります。

ふたを外す

庫内がカラのまま作動させない

- 火花が出て、庫内底面が赤熱により異常高温になるため、やけどのおそれがあります。(容器だけでの加熱もしないでください。)

- 異常高温になると、安全機能が働き、自動的に動作を停止することがあります。

禁止

皮や殻のある食品は、切れ目や割れ目を入れて加熱する

- 破裂して、ケガ・やけどの原因になります。

指示

乳児のミルクなどのあたためは、仕上がり温度を確認する

- 幼児がやけどをするおそれがあります。 よくかき混ぜてから仕上がり温度を確認してください。

提示

丸皿に衝撃を加えない

- 玻柏したり、落下してケカの原因になります。容器や食器の出し入れのときは、丸皿のふちに当たらないように注意してください。

電源プラグを抜くときは、コードを持たずにプラグを持って抜く

- コードを引っ張ると、コードが破指し、感電・ショート・火災の原因になります。

プラグを持つ

長期間ご使用にならない場合は、安全のために電源プラグをコンセントから抜く

お願い

食品を加熱するときは、丸皿の中央に置いてください。

- 端に置くと、加熱しすぎになる場合があります。

容器を急に冷やさないでください。

- 加熱後、車内にあった容器を急に冷やさないでください。ヒビが入ったり、割れたりすることがありま また、本体ドアに水をかけたりしないでください。

テレビやラジオから3m以上離してください。

- 雑音や映像の乱れの原因になります。

電子レンジの近くでは無線機器（無線LANなど）の通信機能が低下すること，あります。

- 無線機器の取扱説明書をお飲みの上、ご使用ください。

ミックスベジタブルは、少量での解凍・加熱はしないでください。

- 発煙・発火・故障の原因になります。

調理中は時々庫内を確認してください。

- 加熱しすぎによる容器の変形や発火を防ぐため、時々庫内を確認してください。

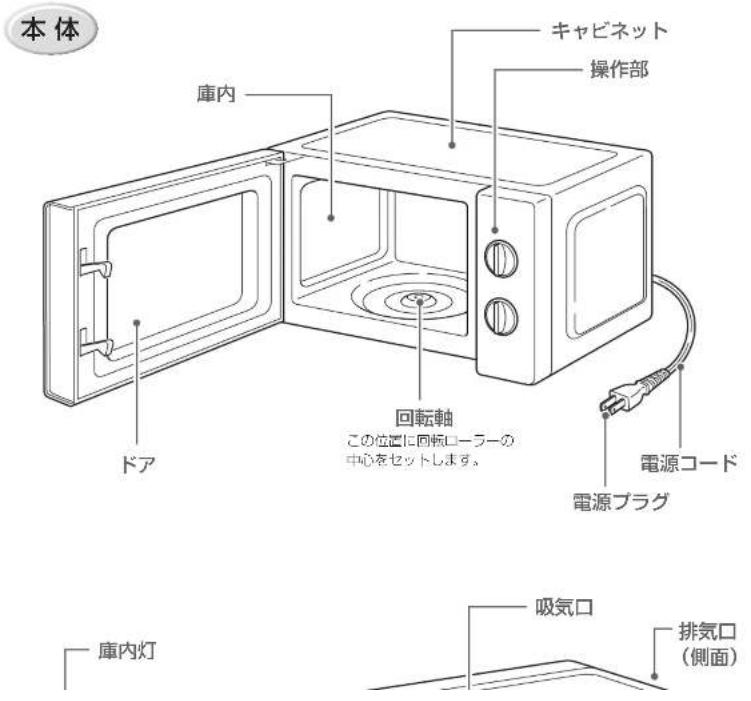

各部のなまえ

操作部

あたため

例）出力700Wで調理するとき

1 食品を庫内に入れる

2 出力切換つまみを700Wに合わせる

調理にあわせてお好みで、500Wに切り換えてお使いいただくことも出来ます。

3 タイマ一つまみを回し、調理時間を設定する

庫内灯が点灯し、加熱が始まります。

※3分以内に合わせるときは、一度「4分」以上に回してから逆に戻して合わせてください。

生解凍

例）肉類を解凍するとき

1 食品の重さを計る

2 食品を庫内に入れる 発泡トレイのままで解決できます。

3 出力切換つまみを200Wに合わせる

4 タイマ一つまみを回し、重さ（g）を合わせる

室内灯が点灯し、加熱が始まります。

※200g以内に合わせるときは、一度「400g」以上に回してから逆に戻して合わせてください。

使える容器

使える容器

陶磁器	耐熱ガラス容器
普段お使いの陶磁器はあらゆる料理のあたためや調理にお使いいただけます。※ただし、含粉、銀粉のほどごされているものは器を偏めたり、火花が飛ぶことがありますので使わないでください。	耐熱ガラス容器は、電子レンジに最適です。※ただし、急冷・急熱で剥れることがあります。
耐熱プラスチック容器	耐熱性のあるラップ
耐熱温度が140°C以上または「電子レンジ使用可能」の表示があるもの。※油分の多い食品などは高温になるため使えません。また、ふたは熱に弱いものがありますのでご注意ください。	耐熱温度が140°C以上のもの。※油分の多い食品などは高温になるため使えません。

使えない容器

金属製容器	通常のガラス容器	漆器
電波を反射し、調理が出来ません。	耐熱性がないので割れます。強化ガラスも使えません。	耐熱性がないので、塗りがはがれたり、ひび割れを起こすことがあります。

加熱時間一覧表

700Wでの加熱時間の目安です。

食品の種類、温度により異なりますので様子を見ながら加熱してください。

メニュー		ラップ/ふた	分量(1ml=1cc)	加熱の目安時間
常温冷蔵もの	ごはん	-	1杯(150g)	約1分
	みそ汁	-	1杯(150ml)	約1分30秒
	チャーハン・ビラフ	-	1人分(250g)	約2分
	カレー・シチュー	有	1人分(300g)	3分~3分30秒
	ポタージュスープ	有	1杯(200ml)	約2分30秒
	煮物	有	1人分(200g)	約1分30秒
	しゅうまい	有	約10個(150g)	約1分30秒
	ハンバーグ	-	1個(90g)	約1分
	天ぷら	-	1人分(150g)	約40秒
	野菜炒め	-	1人分(200g)	約2分30秒
	肉まん・あんまん ^1	有	1個(80g)	30~45秒
	焼き鳥	-	5串(150g)	約1分30秒
	牛乳 ^22	-	1杯(200ml)	約1分
	お酒 ^22	-	1本(180ml)	45秒~1分
	コンビニ弁当	-	1個(500g)	3~4分
冷凍もの	冷凍ごはん	有	1杯(150g)	約2分30秒
	冷凍ビラフ	有	1人分(250g)	約4分30秒
	カレー・シチュー	有	1人分(300g)	8~9分
	しゅうまい	有	約10個(150g)	約3分30秒
	ハンバーグ	有	1個(90g)	約2分30秒
	肉まん・あんまん	有	1個(80g)	約1分
	ミックマベジタル	有	100g	約2分30秒

お手入れ

警告

お手入れの際は、必ず電源プラグをコンセントから抜く

またぬれた手で抜き差ししない

- 感電やケカをするおそれがあります。

プラグを抜くぬれ手際止

本体や庫内に水をかけない

- 空気絶縁が最くなり、ショート・弾車・火災の農民にな

います。

水かは禁止

庫内・ドアの内側

囧くしぼったぬれふきんで拭いてください。

庫内図面は、丸皿・回転ローラーを外して拭いてください。

落ちにくい汚れは、ぬれふきんをのせ、ふやかしてから拭いてください。

キャビネット(本体)

固くしぼったぬれふきんで拭いてください。

洗剤を使用した後は、十分に拭き取ってください。

吸気口についたほこりは定期的に拭き取ってください。

故障かな？と思ったら、修理を依頼される前に下記のことを確認ください。

こんなときは ここを確認してください

まったく動かない	■電源プラグが抜けていませんか?■停電ではありませんか?■ブレーカーが切れていませんか?■調理中にドアを開閉しませんでしたか?
つまみを回しても加熱しない	■ドアがきちんと閉まっていますか?→再度ドアを開めなおしてください。
丸皿が回転しない	■回転ローラー・丸皿を正しくセットしていますか?■食品(容器)が廃内の壁に触れていませんか?■回転ローラーのローラー部分やローラー接触部に食品カスや食品汁がいませんか?
火花が出る	■金属容器やアルミホイルを使っていませんか?■金粉、銀粉などの飾りの付いた容器を使っていませんか?

転居されるときは

電源周波数(Hz:ヘルツ)の異なる地域に転居される場合は下記部品の交換が必要になります。お買い上げの販売店に部品交換をご依頼ください。

(電源周波数は本体の定格銘板に記載してあります。)

●交換する部品 高圧トラランス

仕様

品番	JM-17F-50(50Hz専用)JM-17F-60(60Hz専用)
種類	電子レンジ
電源	100V
定格消費電力	1150W(50/60Hz)
高周波出力	700W 500W 200W 相当
発振周波数	2450 MHz
区分名	A
電子レンジ機能の年間消費電力量	59.9 kWh/年(50Hz)59.5 kWh/年(60Hz)
年間待機時消費電力量	0kWh/年(50/60Hz)
年間消費電力量	59.9 kWh/年(50Hz)59.5 kWh/年(60Hz)
加熱室有効寸法	306×307×190mm(幅×奥行き×高さ)
丸皿直径	255mm
外形寸法	440×354×258mm(幅×奥行き×高さ)
電源コード	1.5m
質量	11kg

• 年間消費電力量は省エネ法・特定機器「電子レンジ」新測定法による値を表示しております。
• 製品の外観および仕様は、改良のため予告なく変更することがありますが、ご了承ください。
• この製品は日本国内用に設計されていますので、日本国外では使用できません。FOR USE IN JAPAN ONLY.

保証とアフターサービス

保証書（裏表紙）

お買い上げヨー販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け取りいただき、内容をよくお読みのあと、大切に保存してください。

保証期間

お買い上げ日から本体1年間

お客さまご相談窓口

■まずは、お買い上げの販売店へ

家電商品の修理のご依頼やご相談は、お買い販売店へお申し出ください。

転居や賭客品ですりの場合は、下記の相談お問い合わせください。

修理を依頼されるとき

16ページの表に従ってご確認してください。それでも異常がる場合は、ご使用を中止し、必ず電源プラグを抜いてから、お買い上げの販売店へご連絡ください。なお、食品の補償等製品修理以外の責任はご容赦ください。

保証期間中は

保証書の規定に従って、出張修理をさせていただきます。

商品についての全般的なご相談

総合相談窓口：

固定電話から休

0120-865-812

適用電話：PHS(956)

0570-020-812

365日 9:00\~18:30

※FAXでご相談される場合

0570-013-791(有料)

保証期間を過ぎているときは

修理すれば使用できる製品については、ご希望により有料で修理させていただきます。当社は、この電子レンジの補修用性能部品を製造打切後8年保有しております。（注：補修用性能部品とは、その製品の機能を維持するために必要な部品です。）

修理料金の仕組み

修理料金は、技術料・部品代・出張料などで構成されています。 技術料 診断・故障個所の修理および部品交換・調整・修理完了時の点検などの作業にかわる費用です

商品の修理サービスについてのご

修理相談窓口：

固定電話からは

0120-982-540

请阅读此·PHS@65

0570-010-540

月曜日～金曜日

土曜・日曜・祝日

9:00\~16

9:00\~1;
