製品タイプ	冷凍冷蔵庫
形名	MR-WX52D-BR
定格内容積	521L
冷蔵室容量	277L
冷凍室容量	89L
野菜室容量	98L
外形寸法 (高さ×幅×奥行)	1821×650×699mm
質量	118kg
定格電圧	100V 50/60Hz
電動機定格消費電力	77W
電熱装置定格消費電力	229W
冷媒	ノンフロン冷媒
主な機能	切れちゃう瞬冷凍、氷点下ストッカーD、朝どれ野菜、おまかせエコ、パワーセーブモード
安全機能	チャイルドロック、ドアアラーム、転倒防止
保証期間	圧縮機5年、その他1年
付属品	ガラスシェルフ、スライドシェルフ、チェンジポケット、製氷皿、アイスサーバーなど
お手入れ	自動製氷機の定期的なお手入れ、給水タンク清掃

よくある質問 - MR-WX52D-BR MITSUBISHI

氷ができません。どうすればいいですか？

まず、製氷停止になっていないか確認し、給水タンクに水があるか、給水パイプが正しく取り付けられているか確認してください。また、貯氷箱が氷でいっぱいだと自動停止します。初回使用後は氷ができるまでに4～5時間かかることがあります。

冷蔵庫が冷えません。

設置直後は冷えるまでに24時間程度かかります。温度設定が「弱」になっていないか、ドアが半ドアになっていないか確認してください。また、パワーセーブモードが設定されていると冷えが弱くなります。

冷蔵庫の外側が熱くなります。

側面や天井には放熱・露付防止パイプがあるため、約50～60℃になります。これは正常な動作です。設置直後や夏場は特に熱くなります。

アラーム音が鳴ります。

いずれかのドアが1分以上開いているとドアアラームが鳴ります。ドアが完全に閉まっているか確認し、食品の挟み込みがないか点検してください。鳴りやまない場合は故障の可能性があります。

操作パネルが反応しません。

チャイルドロックが設定されていると操作できません。解除するにはドアを閉めた状態で【】を5秒以上タッチしてください。また、パネルが汚れていると反応しないことがありますので拭き取ってください。

野菜室のLEDが点灯しません。

朝どれ野菜設定が有効でないと点灯しません。設定方法は操作パネルで【朝どれ野菜】を選び「はい」をタッチしてください。設定後、ドアを閉めると点灯します。

冷凍室のアイスクリームが溶けます。

アイスクリームは冷凍室（-18℃以下）で保存してください。瞬冷凍室は切れちゃう冷凍設定で約-7℃ですので、アイスクリームには適していません。冷凍室の温度設定を確認し、強に設定してください。

氷点下ストッカールーム内の食品が凍ります。

氷点下保存が設定されていない可能性があります。ご購入時は設定されていません。操作パネルで【氷点下保存】を設定してください。設定すると約-3℃～0℃で保存されます。

冷蔵庫からカタカタ音がします。

周囲の物品が冷蔵庫に接触していないか確認し、すき間を空けてください。給水タンクや給水パイプの取り付けがずれていると音がすることがあります。奥まで押し込んで固定してください。

ドアが閉まりにくいです。

食品が棚やドアポケットからはみ出していないか確認してください。また、調整脚で傾きを調整することでドアの下がりを直せます。床が沈んでいる場合はキャスター台を敷いてください。

使用説明書 MR-WX52D-BR MITSUBISHI

エム アール ダフリューエックス ディー エム アール ダフリューエックス ディー

MR-WX47D MR-WX52D

MR-WX60D

エム アールダブリューエックス エルティー

MR-WX47LD

使う日にちや種類に合わせて自分スタイルで使いこなせます。

もくじ

ご使用の前に

安全のために必ずお守りください… 4-5

設置から運転開始まで…… 6-7

使いかた

早わかりガイド 8-9

各部屋の名称と温度帯

タッチdo アシストの使いかた

(操作パネル)

各部屋の使いかた

冷藏室 10-11

フレッシュゾーン 12-13

「水点下保存」の設定

「解凍・水点下保存」の設定

製氷室 14-15

「お急ぎ製水」の設定

瞬冷凍室 16-17

お手入れ

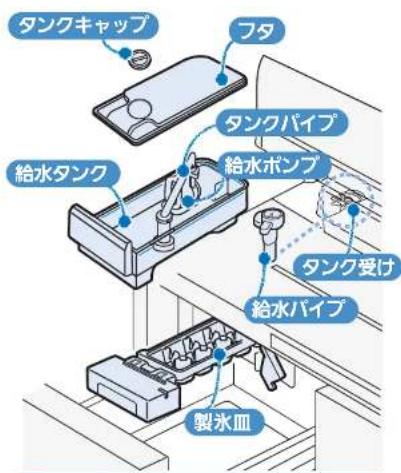

自動製氷機のお手入れ……26-27

給水タンク・給水ボンプ

給水パイプ・タンク受け

裂水皿

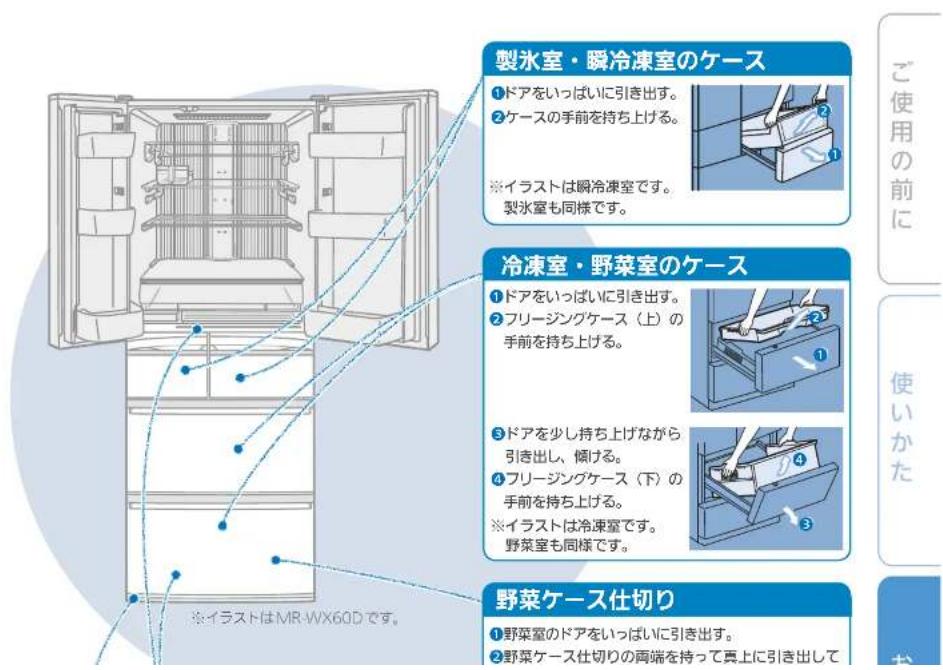

付属品のはずしかたとお手入れ…28-31

お手入れのしかた Q&A

お困りのときに

こんなときは……32-35

・停電のとき

・誤設定を防ぎたいとき(チャイルドロック)

- 設定をリセットしたいとき

・元が点灯するとき

・アラームが鳴るとき・車内灯が点滅するとき (ドアアラーム)

・アラーム音が鳴りやまないとき

- マOマークがすばやく（1秒間に約5回）点滅しているとき

・長期間使わないとき（電源プラグを抜くとき）

安全のために必ずお守りください

お使いになる人や他の人への危害、財産への損害を未然に防ぐため、必ずお守りいただくことを説明しています。

警告

誤った取扱いをしたときに、死亡や重傷などの重大な結果に結びつく可能性があるもの。

注意

誤った取扱いをしたときに、軽傷または家屋・家財などの損害に結びつくもの。

“図記号”の意味は次のとおりです。

禁止

アース線接続

水ぬれ禁止

電源プラグを抜く

指示を守る

警告

設置するときは

水加扎禁止

屋外、水のかかる所や湿気の

多い所に設置しない

絶縁不良により、感電・火災の

原因になります

上示を守る

冷蔵庫の周囲はすき間をあけて設置する

冷媒が漏れたときに滞留し、発火・爆発の

おそれがあります

→6ページ

地震にそなえて転倒防止処置をする

ガの原因になります。→7ページ

アース 観分

湿気の多い所、水気のある所で使うときは

アースおよび漏電遮断器を取り付ける

販売店にごも談ください）→6ページ

漏電のとき感電のおそれがあります。

また、以下へのアースの接続は、感車・爆発・

発火のおそれがあります。

- 水道管やガス管・電話のアース線や新電計

電源・電源プラグについて

指示を守る

電源プラグのホコリを

定期的に取る

絶縁不良になり、火災の原因に

プラグをあく

入れのときは、電源フラクを抜く

感電・ケガの原因になります。

ご使用にあたって

禁止

冷蔵庫の上に物を置かない

ドアの開け閉めなどで落下し、

ケガの原因になります。

ドアやドアの内側の部品に

大きな荷重をかけない

乗らない

ぶらさがらない

警告

注意

ご使用にあたって

禁止

小屋や車庫などで使用しない

小動物により、電気配線を傷つけられると

感電・火災の原因になります

当社指定の冷媒以外は絶対に封入しない

使用時・修理時・廃棄時などに、破壊・爆発・

火災などの発生のおそれがあります。

水打架上

水を入れた容器を上に置かない

電気部品にかかると感電・火災の原因になります。

水打条上

水洗いしたり、食汁をこぼさない

水・食汁がかかると、感電・火災の原因に

なります。すぐに拭き取ってください。

指示を守る

都市ガスなどのガス漏れに気付いたら

冷蔵庫に触れず窓を開けて換気する

電気展点の火花で爆発・火災の原天になります。

ドアを開け閉めするときは、ドアが周囲の

家具などにぶつからないようにする

ドアや家具が破損してケガのおそれがあります。

故障・長期保管について

禁止

分解・修理・改造をしない

部品が破損・変形した状態のまま使用しない

ケガ・懸電・火災の原因になります。

指示を守る

冷媒回路（配管）を傷つけたときは、

冷蔵庫に触れず火気の使用を避け、

窓を開けて換気する

冷媒回路を傷つけたときは、

販売店にご相談ください。

電部の自用により表示

設置・運搬するときは

提示を守る

床が丈夫で水平な所に調整脚でしっかり固定する

冷蔵虫が移動し、ケガの原因になります。

→6、7ページ

設置するときは、保護具を着用する

付属の調整脚用工具以外は使用しない

床の傷やケガの原因になります。

連搬するときは、保護具を着用し連搬用

取っ手または指示された部分を持つ

他の部分を持つとケガの原因になります。

→35ページ

移動するときは、保護用のシート

を敷いて、ゆっくり動かす

床の傷やケガの原因になります。

ご使用にあたって

。

食品を無理に詰め込まない

棚を強く引き出さない

食品が落下し、ケガの原因になります。

冷凍室・製氷室・瞬冷凍室にビン類を

入れない

中身が実って割れると、ケガの原因になります。

冷蔵庫の下に手、足を入れない

鉄板などでケガをする原因に

なります。

におったり、変色した食品は

設置から運転開始まで

1 設置する

次のような場所に設置してください。

- 日陰で、熱気の当たらない風通しのよい所

冷却力の低下を防ぎ電気代を節約。

◎ 湿気が少ない所

さびの発生の防止。

- 丈夫で水平な所

振動・騒音・半ドア・ドア下がりの防止。質量や熱による床材の変形、変色の防止。※じゅうたん、置、フローリング、塩化ビニールなどの床材で変形、変色のおそれがある場合は、下に丈夫な

2 電源を入れる

- 設置後、すぐに電源プラグをコンセントに差してください。すぐに電源を入れても機械を傷めることはありません。より早く冷やすためにおすすめします。

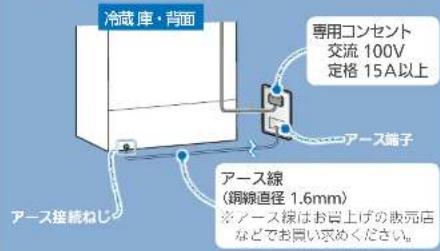

コンセントについて

交流 100V、定格15A以上を単帰でご使用ください。

- 万一の感電事故防止のために、アースすることをおすすめします。

土間・洗い場・地下空など特に水気や湿気の多い場所で使うときは、アースの他に漏電遮断器の設置が義務付けられています。お買上げの販売店にご相談ください。

3 固定・調整する（振動・騒音・移動・半ドア・ドア下がりを防止するため）

冷藏庫·正面下部

调整脚
キャスター

調整脚を矢印の方向に回し、 下げて床につける

冷蔵庫が動かないように固定してください。

注意

指示を守る

床が丈夫で水平な所に調整脚でしっかり固定する

冷蔵庫が移動し、ケガの原因になります。

● 調整脚で冷蔵庫を水平に調整してください。

右ドアが下がっているとき

① 右調整脚を矢印の方向に回す。

2 調整脚で直らないときは、左後部にキャスター台 ^※1 や丈夫な板 ^※2 を敷いて調整してください。

左ドアが下がっているとき

① 左調整脚を矢印の方向に回す。

2 調整脚で直らないときは、右後部にキャスター台 ^※1 や丈夫な板 ^※2 を敷いて調整してください。

設置から数日後、重みで床が沈んでドアが下がることがあります。調整脚で傾きを再調整してください。

※1 キャスター台（別元）は、お習上げの販売店にお問い合わせ

ください。→41ページ

半ドアを防ぐために

早わかりガイド

(各部屋の名称と温度帯・操作パネル)

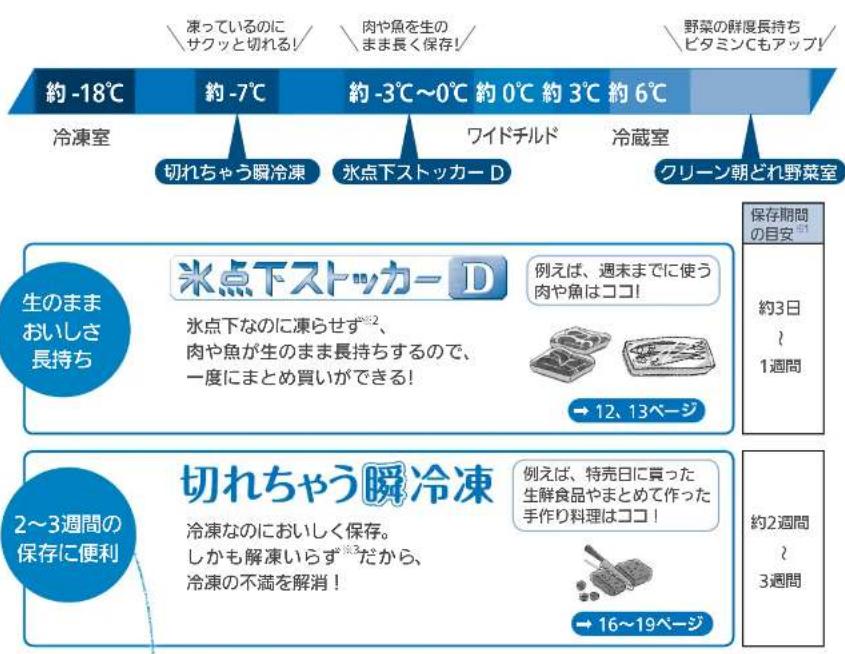

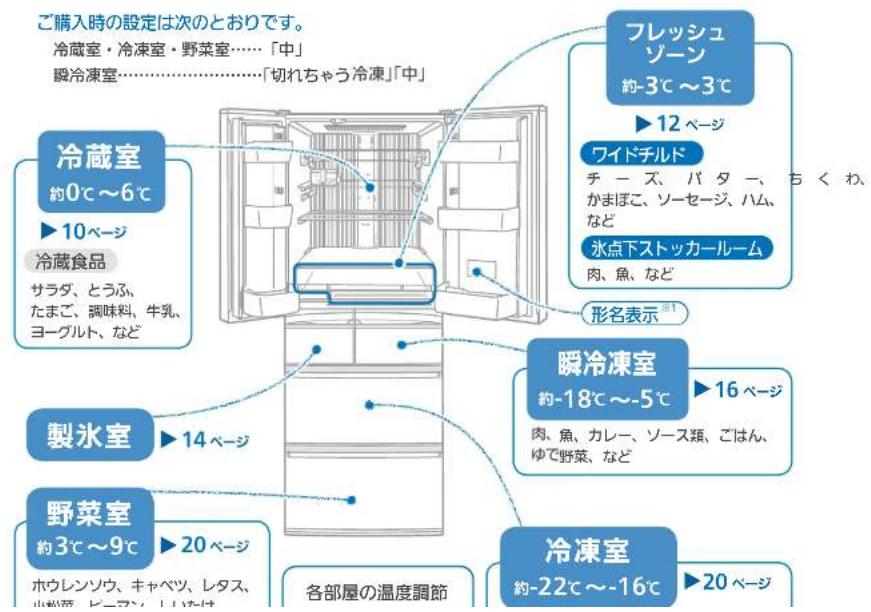

各部屋の名称と温度帯

タッチ de アシストの使いかた (操作パネル)
操作パネル

各部屋の使いかた

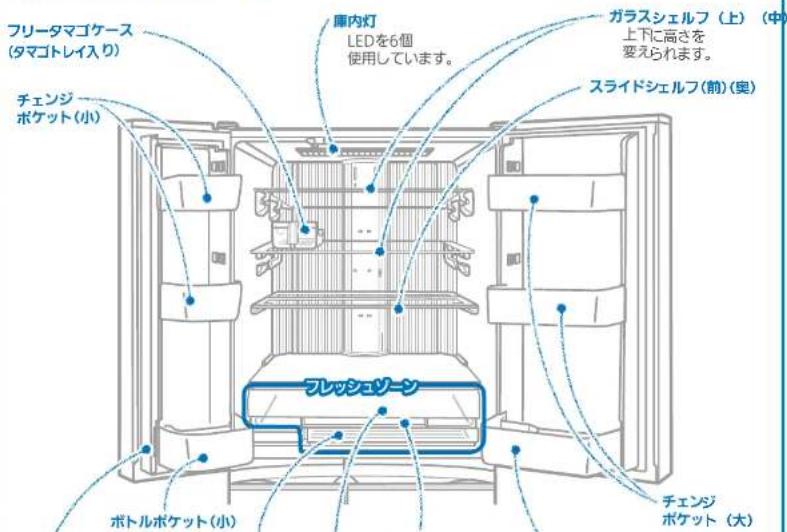

冷藏室

飲み物やすぐに使う食品は冷蔵室に入れます。

MR-WX47D/52D/60D

棚やポケットが動かせます (取りはずすこともできます)

棚、ボケットのお手入れについて → 29、30ページ

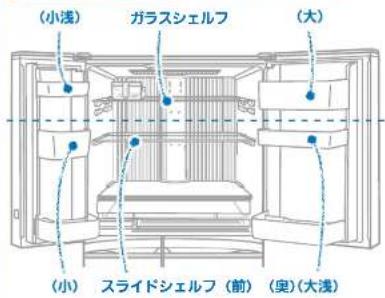

MR-WX47LD チェンジポケット

チェンジポケットは4種類あります。 上段と下段のポケットは入れ替えられます。

上段… チェンジポケットの高さを 変えられません。

下段… チェンジボケットの高さを突起部に合わせて2段階に変えられます。

スライドシェルフ（前）（奥）

棚を奥にスライドさせると、手前側に背の高いものを収納できます。

吹出口

冷蔵窒奥の映出口付近に水分が多い食品を置くと凍ることがあります（特に、缶ビールや炭酸飲料な凍ると破裂するおそれがあります）。※映出口の位置は形名により異なります。

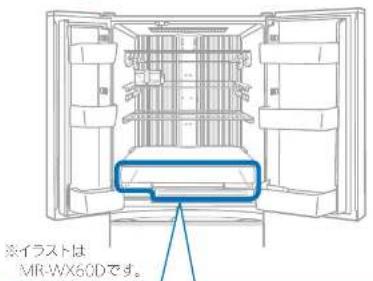

フレッシュゾーン

フレッシュゾーンは、肉や魚、加工品などを

冷蔵室より低温で凍らせずにおいしく保存できます。

上段

ワイドチルド

・かまぼこ、ハムなどの加工品を保存します。
・温度は調節できません。
・「氷点下保存」や「解凍・氷点下保存」は設定できません。

下段

氷点下ストッカールーム

米点下ストッカー

氷点下ストッカールームでは、「氷点下保存」または「解凍・氷点下保存」を設定できます。

設定なし

ワイドチルドと同じ温度帯

ご購入時の設定です

冰点下保存

食品をチルドや冷蔵室より

低温で凍らせずに保存する

ので、肉や魚の鮮度が長持

ちします。

解凍·氷点下保存

冷凍した肉や魚をおいしく解凍

できます。

※1 包丁で切れる図さになります。

「解凍・氷点下保存」の設定

設定するとき

① 操作パネルの ヒニタッチする
②は繰り返しタッチする

「解束」と「氷点下保存」を 四方点灯させてください。

③ はいにタッチする

設定が完了します。

・設定後は、アイコンの上の文字が点灯し続けます。
・約90分後、自動的に終了し、消灯します。
・終了後は「氷点下保存」の設定となります。

中止するとき

「設定するとき」の①②操作後、にタッチする

②では「解決」と「氷点下保存」を両方点灯させてください。
中止すると、「水点下保存」の設定となります。

氷点下ストッカー D の「解凍・氷点下保存 ^*1 」について

中

図さになります。

冷凍した肉や魚のドリップの流出を抑え、高品質な解凍でおいしく調理できます。

• 他の食品を入れたままでも解凍できます。
• 解凍した食品を出し忘れたときや使わなくなったときでもおいしく保存できます。
• 解凍する食品は、他の食品から離して置いてください。接触すると他の食品が凍ることがあります。
• 食品の種類や量により、すぐに切れないことがあります。室温で5～15分放置してから調理を始めてください。

氷点下ストッカールームの設定の確認方法

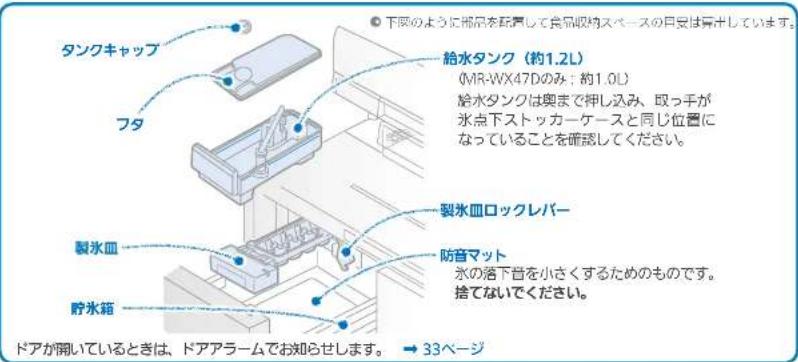

製氷室

冷蔵室の給水タンクに水を入れておくと、製氷室に氷ができます。

清潔でおいしい氷をつくるために、定期的にお手入れしてください。

自動製氷機のお手入れ→26、27ページ

氷をつくる

はじめて使うときや1週間以上使っていないときは給水タンク、給水パイプ、製氷皿を水洗いしてください。

冷蔵室から給水タンクを取り出し、

タンクキャップを回転させて取りはずし、水を入れる

満水線（▲満水位置）より上に水を入れないでください。

● 持ち運ぶときに水がこぼれやすくなります。

●つながった水ができやすくなります。

「お急ぎ製氷」の設定

1回あたりの製氷時間を速くします。

• 次のときは、お急ぎ製水を自動的に終了し、 アイコンの上の文字が消え、通常製水になります。
  ・設定後、約10時間たったとき
  ・貯氷柏に氷がいっぱいあるとき（約70～140個）
  ・給水タンクに水がないとき

設定するとき

①操作パネルの ☐ にタッチする
②にタッチする

アイコンの上の文字が点灯します。

③ はいにタッチする

設定が完了します。

・お急ぎ製水中は、高速運転するため音が人きくなります。また、急速に凍らせるため水が含まれたりヒビが入ることがあります。

中止するとき

「設定するとき」の①②操作後、

にタッチする

アイコンの上の文字が消え、通常製氷になります。

氷ができるまでにかかる時間は？

製水室の設定によって、製水時間は罠なります。ご再入時は「通常製水」に設定されています。

設定1回	分の製氷時間	設定方法
通常製氷	約2時間	詳細設定で設定を切り替えられます。

瞬冷凍室

食材をおいしいまま冷凍。解凍いらずで時短クッキング。 料理のおいしさ、手早さが違います。

「切れちゃう瞬冷凍」の活用方法 → 18、19ページ

アルミトレイ

冷やされたトレイによって食品をすばやく冷却します。

- 右図のように部品を配置して食品収納スペースの日安は算出しています。

ドアが開いているときは、ドアアラームでお知らせします。→33ページ

瞬冷凍室ケース

ケースより高く食品を積み上げないでください。ドアが閉まらなくなったり、食品が落品を傷つけることがあります。

※イラストはMR-WX60Dです。

けた

瞬冷凍室で何ができるの？

暖冷凍室は、温度設定を「切れちゃう冷凍」または「冷凍」に切り替えることができます。

(ご購入時、換冷凍率の温度は「切れちゃう冷凍」「中」に設定されています。切替方法と用途→22、23ページ

冷凍した食材を解凍なしで使うなら

約-7℃の 切れちゃう冷凍 約2～3週間保存できます。

もう一つの冷凍室として使うなら

冷凍

さらに、食材を凍らせるときには、 食材の温度に合わせて いずれかの「瞬冷凍」を設定。 おいしいまま凍らせます。

「おいしく瞬冷凍」の設定

食品は、設定する前に入れてください。 設定してから新たに食品を入れたときは再度設定してください。 ※「切れちゃう冷凍」のときに設定できます。

- 設定後はアイコンの上の文字が点灯し続けます。 - 約8時間後、自動的に終了し、消灯します。 - 終了後は「切れちゃう冷凍」で保存されます。

設定するとき

① 操作バネルの ☐ にタッチする
② に繰り返しタッチする ^※3 「おいしく瞬冷凍」を点灯
させてください。
③ はいにタッチする 設定が完了します。

中止するとき

「設定するとき」①②操作後、

いえにタッチする

アイコンの上の文字が消え、終了します。

「あついまま瞬冷凍」の設定

食品は、設定する前に入れてください。 設定してから新たに食品を入れたときは再度設定してください。

※「切れちゃう冷凍」のときに設定できます。

- 設定後はアイコンの上の文字が点灯し続けます。 - 約9時間後、自動的に終了し、消灯します。 - 終了後は「切れちゃう冷凍」で保存されます。

「切れちゃう瞬冷凍」の活用方法

食材の食感やうま味成分を保ったまま、おいしく保存できます。

おいしく瞬冷凍

解凍時のドリップの流出や栄養素の減少を大幅に抑え、うま味をキープします

ステーキ肉やブロック肉は100g～200gに切り分けて「おいしく脳冷凍」。ドリップの流出を抑え、うま味成分や栄養素を逃さず、おいしく冷凍できます。

あついまま 脱冷凍

冷凍に不向きなジャガイモも 冷凍できます

カレーのジャガイモは、一緒に「あついま ま観冷凍」。解凍すればホクホクの食感は そのまま。冷凍の前にジャガイモなどを 取り除く手間がいりません。

あついまま 暖冷凍

炊きたてごはんもあついま 瞬冷凍できます

炊きたてのおいしさを逃がさず、「あついまま腕冷凍」。 解凍しても、もちもちの食感が味わえます。

※1

凍っていてもサクッと切れるので解凍なしで調理できます。

肉

ひき肉/ブロック肉

解凍なしで、包丁でサクッと切れます。廻ったまま切り分けられるから、使わない分は再び圓冷凍室へ。食材をムダなく使えます。

うす切り肉/ベーコン

解凍なしで、一枚ずつはがしたり細切りができます。生姜焼きなど、タレに漬けている間に解凍できます。

魚

切り身

パリッとはがせるので、冷凍前の小分けは不要。冒ってきたバックのまま冷凍できます。解凍しないで弱火でゆっくり焼けば、手間いらず。

ソース類

ミートソース

ソースが余ったら保存容器で「あついまま瞬冷凍」。 使う分だけすくってバスタにからめるだけで、かんたんにミートソースバスタができます。

切れちゃう瞬冷凍で、かんたんレシピ

くわしくは「手軽でおいしいレシビ集」をご覧ください。

アドレスはこちら ▶ http://www.MitsubishiElectric.co.jp/home/reizouko/recipe/

スマートフォンから

は左の二次元コード

からご覧ください。

切れちゃう瞬冷凍の便利ワザ

便利に保存

2～3週間※2保存でき、 しかも便利に使える

シラス

バラバラの状態で凍るから、必要な分だけスプーンですくえます。

タラコ・イカのしおから

-7℃では通分の多い食品は凍りません。そのままおいしく食べられます。

ゆで野菜

野菜をまとめてゆでて「あついまま覇冷凍」。解演後のゆで野菜のビタミンをキープするので、おいしく食べられます。

※2 保存期間は、食品の種類や食品を入れたときの状態により異なります。

カットもらくらく お弁当づくりもかんたん

生では切りにくい食材も サクッと切りやすい

レモンスライス

超薄切りのレモンスライスも、とってもかんたん！

イカ

ヌルヌルして切りにくいイカもサクッと切れます。

カルバッチョ

マダイやマグロも満くスライス。 美しく仕上がります。

忙しい朝のお弁当づくりも スピードアップ

から揚げ・照り焼き

から揚げや照り焼きの鶏肉など、 調味液に漬けたまま「おいしく瞬冷凍」しておくと、使いたいときに使 いたい分だけ取り出して使えます。

ひじき・きんぴら

まとめて作って「おいしく暖冷凍」ておけば、凍っているのにお着でつまめるから少しずつ仗えます。凍ったままお弁当箱に入れれば、お昼頃には自然解凍。

かんたんデザート

新食感のフルーツが楽しめます

フルーツシャーベット

一口サイズに切って

「おいしく暖冷凍」すれば、

フルーツシャーベットに変身。

いろいろな果物でお試しください。

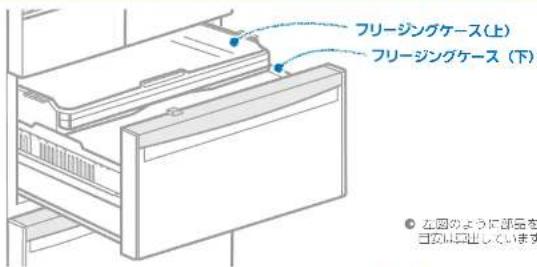

冷凍室

冷凍食品やアイスクリームを保存したり、

食パンや肉、魚などを冷凍して保存できます。

ドアが開いているときは、ドアアラームでお知らせします。→33ページ
● 左図のように部品を配置して食品収納スペースの目安は昇出しています。
※イラストはMR-WX60Dです。

おねがい

- 食品はフリージングケース（上）（下）の高さより上に積み上げないでください。

食品やフリージングケース（上）（下）を彼頼したり、ドアが切まらず寄付きや冷えが悪くなる原因になります。

● 冷凍専用以外のペットボトル飲料を入れないでください。中身が決って割れるおそれがあります。

野菜室

野菜から出る水分の蒸発を抑えて、うるおいを保って保存。

「朝どれ野菜」の設定

野菜の鮮度が長持ちし、緑化を促進させ、 本来保存中に減ってしまうビタミンCを増やします。

・一度設定すると解除するまでは「朝どれ野菜」の設定となります。

設定するとき

① 操作パネルのにタッチする
② にタッチする アイコンの上の文字が点灯します。
③ はいにタッチする 設定が完了します。

設定を解除するとき

「設定するとき」①②操作後、

にタッチする

アイコンの上の文字が消え、終了します。

朝どれ野菜について

3色のLEDの組み合わせで野菜のビタミンCを増やし、緑化も促進します。

葉物野菜など葉継索を持つ野菜で効果があります。

・光を遮断する包装（新聞紙、色付きの袋）を除いて、包装をはずす必要はありません。
・設定したとき、保存や収納できない野菜・果実・飲料・諏味料などはありません。
・ラップをすると保湿性が高まり、さらに新鮮さを保てます。
・野菜の栄養素（ビタミンごなど）は増加し続けるものではありません。購入時の鮮度によっても
保存性は異なります。できるだけ新鮮なうちに使うようにしてください。
・野菜室が高温のため、多量の葉物野菜を入れたとき、野菜室の大井や各ケース表面などに霜や霧がつくことがあります。水滴がたまったときは、乾いた布で拭いてください。
・野菜の位置や保存量、種類や投入時の状態により効果は異なります。

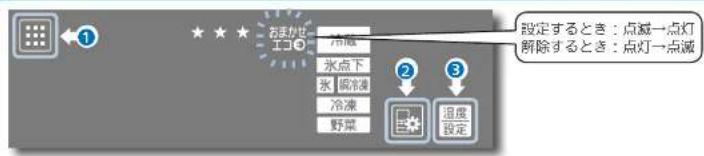

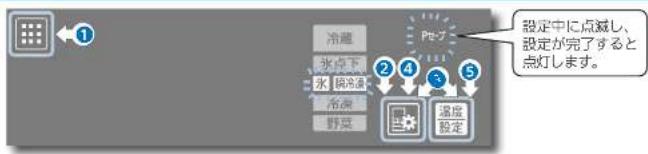

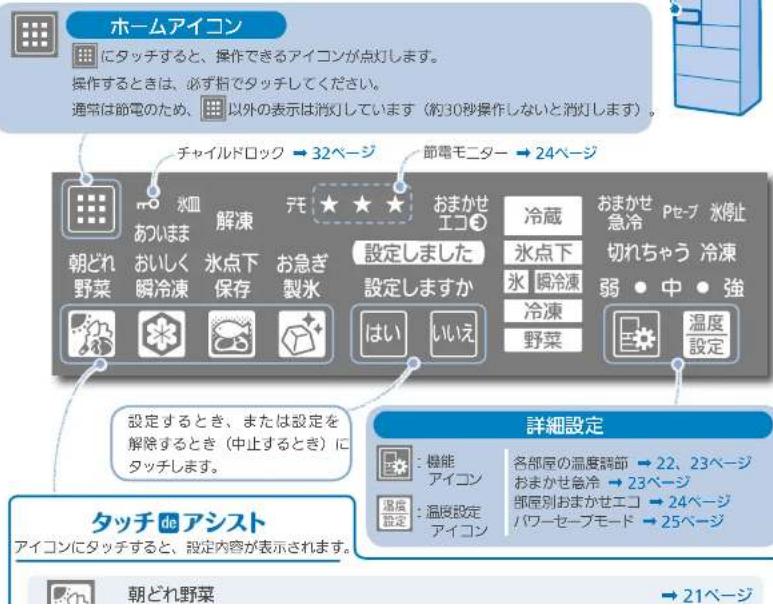

操作バネル

操作パネルの使いかた

各部屋の温度を調節する

ふだんは、冷蔵室・冷凍室・野菜室は「中」でお使いください。 瞬冷凍室は、お好みの設定でお使いください。

- ご購入時の設定：冷蔵室・冷凍室・野菜室…「中」

瞬冷凍室…「切れちゃう冷凍」「中」


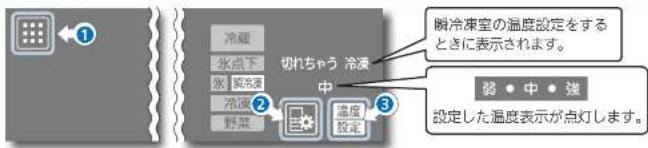

① 操作バネルの ヒタッチする

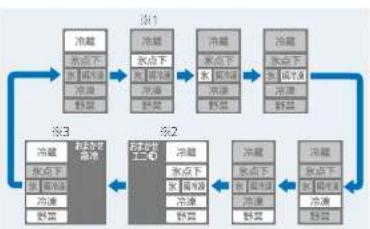

② に繰り返しタッチして、温度を設定する部屋を点灯させる

タッチするたびに右の順に表示が変わります。

ご届入時はカ駒提示されます。

部屋が表示されると、その部屋の温度設定も表示されます。

③ に繰り返しタッチして、温度を設定するタッチするたびに表示が変わります。

②や③のときに 📋に2回タッチするか、約30秒操作しないと消灯します。

※1 「氷点下保存」または「解凍・氷点下保存」を設定してい

るときだけ避択できます。

→12、13ページ

※2「部屋別はまかせエコ」を設定するとき

→24ページ

※3「おまかし急冷」を設定するとき

→23ページ

「おまかせ急冷」の設定

ドアの開け閉めをした部屋（冷蔵室・冷凍室・野菜室）をすばやく冷やします。

まとめ買いなどでたくさんの食品を入れたときに、急速に冷やし食品の鮮度を守ります。

設定するとき：点滅→点灯

中止するとき：点灯→点滴

・設定後、約2時間で自動的に終了します。

- 食品は、設定する前に入れても後で入れてもかまいません。

設定するとき

① 操作パネルの ヒッチする

② 繰り返しタッチして、を示する

冷蔵室、冷凍室、野菜室が点灯し、

が点滅します。

③ ヒッチする

設定が完了すると、おまがせ急冷が点灯します。

中止するとき

① 操作パネルの タッチする

② 繰り返しタッチして、

表示する

冷蔵室、冷凍室、野菜室が点灯し、

も点灯します。

③ ヒッチする

設定を中止すると、急冷が点滅します。

おしらせ

- 温度は両田温度32℃で、食品を入れずにドアを閉め、温度が安定したときに庫内のほぼ中央下寄りで測定した温度です。食品の収納状態やドアの開け閉めなどによって、温度は変動します。

- 毫取りの前後などは庫内温度が一時的に低くなったり、高くなったりすることがあります。

おまかせ急冷中は高速運転するため、音が人きくなります。

「部屋別おまかせエコ」の設定

家庭ごとの使いかたを学習し、冷蔵室、製水室、瞬冷凍室、冷凍室、野菜室を、部屋ごとに適切なタイミングで、自動的に温度を少し高めにして節電運転します。

設定するとき

① 操作パネルの ヒッチする

② に繰り返しタッチして、おまかせ エを表示する

すべての部屋が点灯し、おまかせします。

③にタッチする

設定が完了すると、おまかせエコが点灯します。

設定を解除するとき

① 操作パネルの タッチする

② に繰り返しタッチして、あまかせを表示する

すべての部屋と します。

③にタッチする

節電運転の中止について

次のときは、節電運転を中止し、部屋表示が消灯します。

ドアの開け閉めが多いとき

急冷速転しているとき

若取りあと

(冷凍室が十分冷えて安定したあと、自動で節電運転を内開します)

「氷点下保存」または「解凍・氷点下保存」を保存します。

「パワーセーブモード」の設定

製氷室や瞬冷凍室を使わないときは冷凍能力をセーブして積極的に節電運転します。

製氷室をパワーセープモードに設定すると、製氷は停止され、氷の保存もできません。給水タンクの水、製氷皿や貯氷箱の水や水を捨て、お手入れをしてください。→26、27ページ

設定するとき

① 操作パネルの タッチする
②に繰り返しタッチして、氷または鋼冷凍を点灯させる
③ と 満度設定 を“ビビッ”と鳴るまで同時に3秒以上タッチする

Pセブが点滅します。

④ に繰り返しタッチして、設定する部屋を点灯させる

点灯した部屋がパワーセーブモードに設定されます。

タッチするたびに右の順に表示が変わります。

- は、点滅を表します。

- ご購入時は、パワーセープモードは解除されています。

⑤ にタッチする

“ビピッ”と嗚って、Pセブの点滅が点灯に変わり、設定が完了します。

製水室を設定すると、水柱も表示されます。

※■■■にタッチしないで約30秒間たつと、設定されず②の表示に戻ります。

設定を解除するとき

自動製氷機のお手入れ

カビ、水アカなどの発生を防ぐため、定期的にお手入れしてください。

週に1度 給水タンク・給水ポンプ

水の種類によってカビ・水アカ・ぬめりが発生しやすい ときは、週に2、3度お手入れしてください。 ※氷を作らないときは水を抜いてください。

1

給水タンクを取り出し フタをはずす

タンクキャップを回転させてはずします。

給水タンク・フタのお手入れに 黑白剤を使うときは、 その注意書にしたがってください。

2
タンクバッキンを 給水タンクから引き抜く

給水タンクを慶退します。

3
タンクパイプを引き抜き 給水ポンプを矢印の方向 に回して取りはずす

給水ポンプ

給水ポンプを組み立てる

1フィルターを

キャップにはめる

※ フィルターに表裏の区別はありません。

2キャップフタを

キャップにはめる

3ハネをハネ受けに

取り付ける

4キャップを回してツメ部(①)を

八ネ受けの凸部(②)にかける

内部にハネがあるか確認してください。

②

5給水ポンプを回して

給水タンクに取り付ける

給水タンク底の三角マークとキャップフタの三化マークを合わせてすき囲のないように押し込んでください。

組立後

組立後

組立後

給水タンク

月に1度 給水パイプ・タンク受け

1 給水パイプを引き抜き タンク受けを清潔な布で 拭く

タンク受けに水を流さないでください。故障の原因となります。

2 分割して水洗い 給水パイプは、左右にねじりながらはずしてください。

年に1～2度 製氷皿

お手入れする前に、「製氷停止」(氷停止)を設定してください。→22ページ

1 製氷室のドアを開けて 製氷皿ロックレバーを はずす

操作パネルに水皿が表示されます。

はずしたときに「ビビビビビピッ」と呪ったら、製氷皿ロックレバーをはめてからドアを開め、氷の点滅が終了した後にもう一度操作してください。

2 製氷皿を手前に引いて取り出す

水がこぼれることがあります。 ゆっくり引き出してください。

3 製氷皿を空にして水洗いする

水洗いをしたあと、水気をとってください。 スポンジやタワシなどを使わないでください。 傷が付くと故障の原因になります。

4 製氷皿を取り付ける

カチッと音がするまで押しひみ、製氷皿ロックレバーをはめます。

水皿が消えます。水皿は しているときは製氷できません。消えないときは、装氷皿 ロックレバーの位置と製氷皿 の上下の向きなどを確認して

付属品のはずしかたとお手入れ

警告

プラグを抜く

お手入れのときは、電源プラグを抜く感電・ケガの原因になります。

禁止

分解・修理・改造をしない 部品が破損・変形した状態のまま、使用しない 感電・ケガ・火災の原因になります。

※お手入れ後、コンセントに再度電源プラグを差し込むときは、10分以上図をおいてから差し込んでください。すぐに差し込むと機械に負荷がかかります。

お手入れのしかた Q&A

Q. 汚れに気づいたら?

A. 汚れが固まる前に拭き取ってください。

• やわらかい市にぬるま湯を含ませて拭いてください。
• 落ちにくい汚れは台所用洗剤（中ば）を使用量の日安まで水でうすめて使い、水拭きで上げてください。
• 特に油汚れや、かんきつ系の果汁はすぐに拭き取ってください。
• ドアバッキングも汚れを放置すると傷み、冷気漏れの原因となります。湿らせたやわらかい布で拭いたあと、水分が残っていたら乾いた布で生上げてください。

- グリーネントレイはつけ置き洗いや追くこするとコーティングがはがれます。

やわらかい布にぬるま渇を含ませて拭いてください。

Q. 棚やケース、ポケットははずせるの？

A. はずせる部品については、

29～31ページをご覧ください。

部品を取り付けるときは、はずすときと

逆の手順で取り付けてください。

Q. ガラス製のドアや棚はどうすればいいの?

A. やわらかい布にぬるま湯を含ませ

おねがい

次のものは使わないでください。

アルカリ性または弱アルカリ性台所用洗剤・原液のままの中性台所用洗剤・磨き粉・粉石けん・アルコール・ベンジン・シンナー・石油・酸・タワシ・熱湯など

プラステック部品（ドアの取っ手、キャップ、ケースなど）が図れたり、ガラス製のドアや棚や塗装面に傷やさびなどが発生するおそれがあります。

取り付けるときは、はずすときの逆の手順で取り付けてください。

ガラスシェルフ（上）（中）

①両手で手前側を持ち上げる。
②手前に引く。

勢いよく手前に引くと、ドア側面が傷付くおそれがあります。ゆっくり引いて取りはずしてください。

③ 冷蔵室とドアのすき間を使ってガラスシェルフ（上）を回転させ、庫外に取り出す。
※イラストはガラスシェルフ（上）です。 ガラスシェルフ（中）も同様です。

スライドシェルフ（前）（奥）

① 手前と奥の突起部を溝に合わせて、スライドシェルフ（前）をはずす。

突起部

②両手でスライドシェルフ（奥）を持ち上げながら

付属品のはずしかたとお手入れ（つづき）

取り付けるときは、はずすときの逆の手順で取り付けてください。

チェンジポケット（大）（小）・ ボトルポケット（大）（小）

① ポケットの左右を交互に持ち上げる。 ※取付けは固くしてあります。

②手前に引く。

チェンジポケット ボトルポケット

ワイドチルドケース・ ワイドチルドケースフタ

① ワイドチルドケースフタを持ち上げる。 ② 右側にある△の先を押しながらワイドチルドケースフタを左に押し、たわませてはずす。

③ ワイドチルドケースをいっぱいに引き出し

こんなときは

停電のとき

• ドアの開け閉めを少なくし、新たに食品を保存することは避けてください。
• 温度設定以外の設定が変わることがあります。確認してください（チャイルドロックなど）。

誤設定を防ぎたいとき(チャイルドロック)

お子さまのいたずらなどで、操作パネルのアイコンを誤ってタッチしても設定できないようにします。

①ドアを閉めた状態で 📋 を5秒以上タッチする（“ビビッ”と鳴るまで）。

点灯し、設定が完了します。
- チャイルドロック中は、設定を変更できません。

解除するとき

①もう一度ドアを閉めた状態で 5秒以上タッチする（“ピピッ”と鳴るまで）。

が消灯し、設定が解除されます。

設定をリセットしたいとき

設定がわからなくなってしまったときなどに、各設定をご購入時の状態に戻します。

① にタッチして、アイコンを点灯させる。
②を10秒以上タッチする（“ビビッ”と鳴るまで）。

次の設定はリセットされます。

リセットされる機能	パネルの表示	リセットされる機能	パネルの表示	リセットされる機能	パネルの表示
水点下保存		解凍・水点下保存		お急ぎ製水

アラームが鳴るとき・庫内灯が点滅するとき(アアラーム)

すべてのドアにドア開閉センサーがついています。

いずれかのドアが1分以上開いていると、ドアアラーム（アラーム音、庫内灯、部屋表示エリア）でお知らせします。ドアが開いている時間によりアラーム音の鳴る回数および庫内灯、部屋表示エリアは、次のようになります。

ドア開時間	1分	2分	3分	4分	5分以上	60分以上
アラーム音	ヒビッピビッピーピー	ヒビッピビッピーピー	ヒビッピビッピーピー	ビビッピビッの後にビーの連続	ビビッピの連続
庫内灯	点灯			1分ごとに2回点滅		消灯
部屋表示エリア	アラーム音に合わせて部屋表示エリアが点滅

- 半ドア、食品の挟み込み(バッキング・引き出しケースの後ろ側)がないかご確認ください（月に一度は点検してください）。

- 冷蔵室ドアの回転仕切板を確認してください。→10ページ

例：製水室と凍床室のドアが開いている場

アラーム音が鳴りやまないとき

各ドアがすき間なく閉まっているかを、確認してください。

嗚りやまないときは、異常が発生している可能性があり、点検が必要です。

お買上げの販売店または、修理窓口にご連絡ください。→43ページ

アラーム音（ビッピッの連続音）をとめるとき

修理までの間、一時的にアラーム音をとめることができます。

にタッチして、アイコンを点灯させてから、を5秒以上タッチする。

※ 上記の操作をしてもアラーム音が鳴りやまないときや、定期的に鳴り続けるときは、周辺の機器もあわせて確認してください。

こんなときは (つづき)

長期間氷を作らないとき

冬など氷を作らないときは、製氷を停止して製氷皿や給水タンクの水を空にします。

①製氷停止に設定する。→22ページ

- 水駐 が点灯していることを確認してください。

②給水タンク・製氷皿および貯氷箱の水や氷を捨て、お手入れをする。

給水タンク、給水ポンプ、タンクパイプ、タンクキャップ、フタ、給水パイプ、貯氷箱、防音マット、製氷皿、アイスサーバーを水洗いし、よく乾燥させてから元に戻す。→26、27ページ

- 防音マットは捨てないでください。

野菜室のLEDの点灯を確認したいとき

①「朝どれ野菜」の設定を解除する。→21ページ

②野菜室のドアを開ける。

③ドアを開けたまま「朝どれ野菜」を設定する。→21ページ LEDが1色づつ点灯します（約4分間）。 ※光が強いため、LEDを直視しないでください。

④ LEDの点灯を確認したあと、ドアを閉める。 ドアを閉めると「朝どれ野菜」で保存されます。

さらに細かく温度設定したいとき（温度微調節モード）

冷蔵室と冷凍室は19段階、瞬冷凍室は24段階（「切れちゃう冷凍」の設定で5段階、「冷凍」の設定で19段階）に温度設定をすることができます。

- 温度微調節モードにしているときは、約10秒ごとに部屋表示が点滅します。

温度微調節モードにするとき

①にタッチしてアイコンを点灯させる

1. 用自己学习，退麻断面矫正。

温度を微調節するとき

①にタッチしてアイコンを点灯させる

①給水タンク、製氷皿および貯冰箱の水や氷を捨てる。→26、27ページ
②保護具（軍手）を着用する。
③脚カバーをはずし、調整脚を回して床から浮かす。→7ページ
④電源プラグを抜く。
⑤ 排水口の下および冷蔵庫の背面下の角部に布を敷き、水受け用の高さ3cm程度の容器やトレイなどを上に置く。

※ 布は床への水のこぼれや床の傷つきを防止するためのものです。

⑥ ゆっくりと後方に約30度以上傾け、背面下部の排水口（3か所）から蒸発皿内の水を抜く（蒸発皿は外から見えません）。
※重いので2人以上で作業を行ってください。
※ 小さいお子さまや力に自信のない方は、作業をご遠慮いただき、運搬業者などにご相談ください。
⑦ 2人または4人で、底面の取っ手と背面上部、または前面下部内側と背面上部の取っ手を持ち、静かに運ぶ。

前面下部内侧
背面上部の取っ手

おねがい

- 横積みはしないでください。圧縮機の故障の原因となります。

おしらせ

● 周波数の切替えは不要です（50/60H/共用）。
● 連帯口中冷束寧奥の冷却車から車が溶けまして、水がこぼれるおそれがあります。車迫プラグを抜いてから車が溶けるまで1日程度かかることがあります。

故障かな？と思ったら

お問い合わせや修理依頼の前に、次のことをご確認ください。

それでも具合の悪いときは、すぐにお買上げの販売店などにご連絡ください。

特に使い始めや夏場に多いお問い合わせ

全く冷えない!

• 使い始めは冷えるまで時間がかかります。農場は
  十分洋えるまで、24時間が自安です。→8ページ ● 水作パネルの「マ」が占にしていよりんか。

アモ運転を解除してください。→32ページ

- 事源プラグが抜けたり、ブレーカーが落ちていな

いかお降がめください。

外側が熱くなる!

◆設置自後や夏場は特に外側が熱くなります(約50～60℃)。これは側面や天井に放熱・露付防止パイプがあるためです、冷やすために必要な機能で異常ではありません

I__0 - 治向変の回転灯板にも結露防止

ヒーターがあり熟くなります。

- 下部には放熱用ファンがあり温風が出ることがあります。

露付防止バイブ

瞬冷凍室の...

アイスクリームが溶ける

• アイスクリームは冷凍室で保存してください。
  食品がすぐに凍らない
• 「切れちゃう冷凍」では、約-7でで凍結させるので、食品が完全に凍結するまでに約24時間かかることがあります。
• 「おいしく脳冷凍」「あついまま脳冷凍」は、時間をかけ（約8～9時間）応から同一に凍らせます。
  「切れちゃう冷凍」の食品が凍る
• 見かけは冷凍と同じように凍ります。

操作パネルが勝手に消灯する!

- 部高のため約30秒操作しないと表示は消灯します。点灯させるときはにタッチしてください。

→9ページ

こんなとき お進かめください こうしてください。こんな理由です。

氷ができない

タンクの水が

減らない

- 設置直後ではありませんか。冷えるまで4～5時間、夏場は水ができるまで24時間以上かかることがあります。

- 健水箱に食品やアイスサーバーなど放着されていませんか。また、氷をならしましたか。 - 健水箱から食品などを取り除いてください。「水がいっぱいある」と判断します。また、氷は奥から手前まで平らにならしてください。

- 製氷平の設定が 水廻なっていませんか。

をタッチして、表示を確認してください。

こんなとき お進かめください こうしてください こんな理由です。
冷えかた	よく冷えない氷が溶ける	・設置自備ではありませんか、冷えるまで4~5時間、夏風は十分に冷えるまで24時間かかることがあります。
		・温度設定が「弱」ではありませんか、パワーセープモードが設定されていませんか。
		・冷気の流れを妨いていませんか、またドアをひんばんに開けたり、食品などを挟み、半ドアになっていませんか。
		・周囲にすき間がなかったり、口が当たっているなど、旅館を妨げていませんか。
	冷蔵室・野菜室の食品が凍結する	・操作パネルの湿度設定が「発」になっていませんか。
		・水分が多い食品を棚の度に保存していませんか。
		・周由温度が5°C以下ではありませんか。
		・給水パイプは呼きなく正しく取り付けられていますか。
	氷点下ストッカールーム内の食品が凍る	・「氷点下保存」を設定していますか。「氷点下保存」の設定をしてください。ご購入時は設定されていません。→12、13ページ

故障かな？と思ったら

(つづき)

こんなとき おはかめください こうしてください。
瞬冷凍室	園冷凍室の食品が溶ける	・冷凍食品を保存するとき、「冷凍・強」に設定してください。→22、23ページ
		・熱い食品を入れたときに タッチして、「あついまち酸冷凍」を設定しましたか。	熱い食品を入れたときは ヌタッチして「あついまち酸冷凍」を設定してください。→17ページ
		・鴨冷凍室がパワーセープモードになっていませんか。	パワーセープモードを除めてください。→25ページ
		・熱いままの食品を入れるとき、他の食品から願して隠きましたか。	熱い食品と接触すると、康結食品が溶けることがあります、すき間をあげてください。
		・食品を上局まで読み上げていませんか。	天月と食帯の間に冷気が流れるよう、すき間をあげてください。
		・設置直後ではありませんか。十分に冷えるまでも時間があります。
	切れちゃう冷凍の食品が凍り過ぎる	・擬冷凍室が「冷凍」に設定されていませんか	擬冷凍室を「切れちゃう冷凍」に設定してください。→22、23ページ
		・水分の多い食品ではありませんか。水分が多く	いと決り過ぎることがあります。約5~15分装置して、もう一方の干を包」のさに当く担し切勿をおすすめします。また、規定を「切れちゃう冷凍・決」でご利用ください。
		・食品が冷凍と同じように挟っていますか。	見かけは冷凍と同じように決めます。
野菜室	野菜室のLEDが点灯しない	・野菜室のドアを消けたときに消灯していますか。	野菜室のLEDはドアを消けると消灯します。点灯を顔影したいときは→34ページ
		・「朝どれ野菜」の設定をしていますか?	「朝どれ野菜」を設定してください。→21ページご購入時に設定されていません。
カタカタと音がする		・両曲の物品が冷凍陣に接触していませんか。	周囲にすき間をあけてください。物品や生に冷凍陣が接触していると、音がすることがあります。
		・給水タンクや給水パイプの取付けをお面かぬください。	給水タンクは更まで押じ込んでください。位置がずれると給水ポンプの台が大きくなります。また浮きがあると、水が遅り、音がすることがあります。
こんなとき お使いめください こうしてください。
アラーム	アラーム音が鳴る	・ドアが除まっているか、今一反お暗かめください。	「アラームが除るとき」「アラーム音が進りやまないとき」を底規ください。→33ページ
	「ビビビビピッ」と音が鳴る	・氷が点出し、製氷皿のロックレバーがはずれていませんか。	製氷皿が動いているときに製氷皿ロックレバーをはずすと「ビビビピッ」という旨と共に【】が点ばします。製氷皿のロックレバーをはめて製氷皿のドアを閉めてください。
操作パネル	操作パネルが反応しない[IMAGE]	・moが点灯していませんか。	チャイルドロックの設定を解除してください。→32ページ
		・操作パネルや脂がぬれたり verbいていたりしていませんか。	操作パネルや脂の水分や汚れを拭き取ってください。
		・タッチし続けていませんか。	一度給を軽して、再びタッチしてください。給を離したときに反応します。
	タッチしていないのに反応する	・操作パネルの別に、タオル、ビニール、用紙などがありませんか。	タオル、ビニール、用紙などを取り除いてください。
	一部のアイコンが点灯しない	・パワーヤープモードになっていませんか。	パワーヤープモードには設定できないアイコンが消灯します。製氷皿設定時[IMAGE] 唯冷凍守設定時[IMAGE]
	水が点滅して消えない	・製氷皿ロックレバーがはずれていませんか。	製氷皿が動いているときに製氷皿ロックレバーをはずすと水が点滅します。製氷皿ロックレバーをはめて製氷皿のドアを閉めてください。
	節電モニターの★が3個点灯しなくなった	・温度設定を変更しましたか。各部屋を「拡」	に設定すると節電レベルが下がります。
		・ドアを開ける時間の増加や食品の増加、室温の上昇などはありませんか。	強い力で冷やすため、節電レベルが下がります。
露・	外側や室内に露が付く冷凍室に霜が付く床に水がたれる	・ドアをひんばんに掛けたり、すぎ聞ができていませんか。	ドアを開ける回数を少なくしてください。ドアにすべきができないように閉めてください。不見中の水分が冷やまれると深や深になります。湿金が高いとわずかなすぎ聞でも露や霊が付きます。耐菜室については→20、21ページ

仕様

種類		冷凍冷蔵中
形名		MRWX47D	MRWX47LD	MRWX52D	MRWX60D
定格内容積	全体	4/0L	4/0L	>1/L	600L
	冷蔵室	254<182>L	230<168>L	277<206>L	523<247>L
	うかフレッシュージーン	<21>L	<24>L	<24>L	<20>L
	装水室[ツースタ]	-21<4>L	23<5>L	23<5>L	25<5>L
	指当房室「ワンスター」	2/<16>L	30<17>L	30<17>L	3/<17>L
	冷床室[フォーメター]	60<53>L	89<60>L	89<60>L	101<70>L
	野菜室	88<60>L	98<68>L	98<68>L	114<9
外形寸法	高さ	1821mm	1696mm	1821mm	1821mm
	屋	650mm	650mm	650mm	685mm
	屋行	650mm	699mm	699mm	756mm
質量		11kg	110kg	118kg	126kg
定格電圧・回流数		100V・50/60Hzは入用
電動機定格消費電力		76/76W 74/74W 77/77W 81/91W
電動機定格消費電力		230/230W	229/229W	229/230W	227/227W
消費の力量		冷蔵室ドンのW間に表示してあります
電圧コード		2.75m

■定格内容稿は、日本工業規格（JIS C 9801-3:2015）に基づき、庫内の温度制御に必要でない庫内部品（棚やケースなど）をはずした状態で算出したものです。

■ 貯蔵室ごと（例えば、冷蔵室・冷凍室・野菜室など）に、定格内容積と併せ食品収納スペース（貯蔵室ごとの実際に食品を収納することができる空間の容積）の目安をく >内に表示しています。

■ [ ] 内は、消費電力量試験での各室の目標温度の区分を示します。目標温度の区分は日本工業規格（JIS C 9801-1:2015 および 9801-3:2015）に足められています。

J-Moss(JIS C.0950)の規定に基づき、対象となる6物質（鉛、水銀、カドミウム、六管クロム、PBB、PBDE）の含有についての情報を公開しております。詳しくはホームページをご覧ください。 www.Mitsubishi Electric.co.jp/jmass/

付属品

	対属品	目数値	数
	形名	MR-WX4/0MR-WX5/0MR-WX6/0	MR-WX4/0
汚汚室	ガラスシェルフ(上)	1
	ガラスシェルフ(中)	1	1
	スライドシェルフ(前)	1	1
	スライドシェルフ(奥)	1	1
	ノイドデルドケースノタ	1	1
	ノイドデルドケース	1	1
	水点下ストッカーケース鉛ボタンク	1	1
	(カルナクリーンフィルタ一つき)	1	1
	チェンジボケット(大)	2	1
	フェンジボケット(大浅)		1
	チェンジボケット(小)	2	1
	フェンジボケット(小浅)		1
	フリータマゴクース	1	1
	タマゴトレイ	1	1
	バトルボケット(人)	1	1
	バトルボケット(小)	1	1
拡水室	製紙鋼箱	1	1
	製紙書マット	1	1
	アイスサーパー	1	1
汚汚室	紙冷蔵室クース	1	1
	アルミトレイ	1	1
汚汚室	フリージングケース(一)	1	1
	フリージングケース(下)	1	1
野木室	紙スケース	1	1
	スライドケース	1	1
	雪茶ケース汁切り	1	1
	クリーントレイ	1	1
	繊帯カバー	1	1
	繊帯鋼用T具セット	1	1

ご使用の前に

使いかた

七

問い合わせ・修理依頼の前に

もう一度次のことをご確認ください。

「故障かな？と思ったら」をもう一度確認してください。

→36\~39ページ

氷ができない

□ 氷停止になっていませんか？ □ ☐ をタッチして表示を確認してください。 → 22ページ

□ 給水タンクのポンプの中に「ハネ」はありますか？ → 26ページ

□ 製氷室から食品などを取り出しましたか？

□ 給水タンクのタンクパイプは 取り付けましたか？ → 26ページ

ドアが閉まりきらない 庫内に霜や露がつく

【冷藏室】

□ 食品が棚の上やドアポケットからはみ出していませんか？

【冷凍室など引き出しドア】

□ 食品がケースの奥に落ちていませんか？ 食品が多く、閉めるときに天井に当たっていませんか？ →20ページ

保証とアフターサービス

保証書（別添付）

• 「保証書」は、必ず「お買上げ日・販売店名」などの記入をおうえ、販売店からお受け取りください。
  ●内容をよくお飲みのあと、大切に保存してください。
  ●なお、食品の有償等、製品修理以外の頁はご容放ください。
  ●保証期間（お買上げ日より）

5年間	圧納機、冷却器、吹熱器、ドライヤー、毛絶管、感発板等冷媒ガスが流れる部分、冷気循環用ファンおよびファンモーター
1年間	その他

●保証期間内でも有料になることがありますので、保証書をよくお読みください。

補修用性能部品の保有期間

● 当社は、この冷蔵庫の補修用性能部品を製造打切り後9年保有しています。
●有個用性能部品とは、その製品の機能を維持するために必要な部品です。

ご不明な点や修理に関するご相談は

●お買上げの販売店か下記の「三菱電機ご相談窓口・修理窓口」にご相談ください。

修理を依頼されるときは（出張修理）

●「故障かな?と思ったら」36～39ページ にしたがってお調べください。なお、不具合があるときは、お買上げの販売店にご連絡ください

●保証期間中は
「保証書」の規定にしたがって出張修理させていただきます。かぬお、修理に努しましては、「保証書」をご提示ください。
●保証期間が過ぎているときは
修理すれば使用できる場合には、ご希望により有料にて修理させていただきます。
●点検・診断のみでも有料となることがあります。
●修理料金は

技術料＋部団代（＋出張料）などで構成されています。

• 技術料…点検、診断や故障した製品を正常に修復するための料金です。
• 部品代…修理に使用した部品代金です。
  ・出張料…製品のある場所へ技術員を派遣する費用（出張料）です。駐車場の費用を別途いただく場合があります。

●ご連絡いただきたい内容

1. 品名 三菱ノンフロン冷凍冷蔵
   ※ノンノロンであることをお伝えください。
2. 形名 冷蔵室ドアの内側に表示 → 8ページ
   ※記載されている形名を木尾までお伝え
   ください。
3. お育上げ日 年 月 日
4. 故障の状況 (できるだけ具体的に)
5. ご住所（付近の目印なども）
6. お名前・電話番号・訪問希望日

■この製品は、日本国内用に設計されていますので、国外では使用できません。また、アフターサービスもできません。

ご相談窓口・修理窓口のご案内（家電品）

取扱い・修理のご相談は、まずお置上げの販売店。

■お問合せ窓口におけるお客様の個人情報のお取り扱いについて

三菱電機株式会社は、お客様からご提供いただきました個人怡恵は、下記のとおり、お取り扱いします。 1. お問合わせ（ご依頼）いただいた修理・保守。3. あらかじめお客様からご了解をいただいている場

節電ワンポイント!

ドアの開け閉めは できるだけすばやく

ドアをひんぱんに開けたり、長時間開けていると、冷気が外に逃げ、消費電力が高くなります。

吹出口や吸込口を ふさがない

冷気の通路をふさぐと、庫内の食品が冷えにくくなります。吹出口付近は温度が低くなることがあり、水分の多い食品は凍りやすくなります。

食品を詰め込み 過ぎない

食品を詰め込み過ぎると、冷気の流れが悪くなり、庫内の食品が冷えにくくなります。

すき間をあける

熱いものは よく冷ましてから

裁いままでは庫内の温度が上がり、他の食品の鮮度にも影響をおよぼします （「あついまま顕冷処」を除く）。

部屋別おまかせエコを 設定する

パワーセーブモードを 設定する
