使用説明書 B760M-Silver BIOSTAR

仕様
CPU 対応	LGA1700パッケージでの第12 / 13世代Intel® CoreTM i9/ i7/ i5/ i3プロセッサーおよびIntel® Pentium®プロセッサー/ Intel® Celeron® プロセッサーのサポート* 対応CPUの一覧は、www.biostar.com.twを参照してください
チップセット	Intel® B760
メモリ	デュアルチャンネルDDR5- 6000+(OC) / 6000(OC) /5800(OC) / 5600(OC)/ 5400(OC)/ 5200(OC)/5000(OC)/ 4800 に対応4x DDR5 DIMMメモリースロット、最大128 GBのメモリーに対応各DIMMは非ECC 8/ 16/ 32GB DDR5モジュールに対応インテル® エクストリーム・メモリー・プロファイル (XMP) に対応* 対応メモリーの一覧は、www.biostar.com.twを参照してください。
ストレージ	-- 合計2つのM.2スロットと6つのSATAIII(6Gb/s)ポート に対応6x SATA IIIコネクタ(6Gb/s):AHCI、RAID 0, 1, 5, 10 & Intel®ラビッド・ストレージ・テクノロジーに対応1x M.2 (M Key)ソケット(M2M_CPU):M.2 Type 2280 SSDモジュールに対応PCI-E 4.0 x4 (64Gb/s) - NVMe SSDに対応1x M.2 (M Key)ソケット(M2M_SB):M.2 Type 2242/ 2260/ 2280/ 22110 SSDモジュールに対応PCI-E 4.0 x4 (64Gb/s) - NVMe/ AHCI SSD & SATA III (6Gb/s) SSD に対応
RAID サポート RAID 0	1, 5,10 for SATA ストレージデバイス (SATA_1 ~ SATA_4)
LAN	Realtek RTL8125B10/ 100/ 1000/ 2500 Mb/秒の自動ネゴシエーション、半二重/全二重に対応
オーディオコーデック	ALC12207.1チャンネル、HDオーディオ、Hi-Fi(フロント)
USB	2x USB 3.2 (Gen2) Type-Cポート(1個は背面I/Oにあり、1個は内部ヘッダ経由)5x USB 3.2 (Gen2)ポート(5個は背面I/Oにあり)2x USB 3.2 (Gen1)ポート(2個は内部ヘッダ経由)6x USB 2.0ポート(2個は背面I/Oにあり、4個は内部ヘッダ経由)
拡張スロット	1x PCIe 3.0 x1スロット1x PCIe 5.0 x16スロット(x16レーン)1x PCIe 4.0 x16スロット(x4レーン)
背面 I/O	2x WIFIアンテナポート1x HDMIポート (HDMI2.1)1x DPポート (DP1.2)1x USB 3.2 (Gen2) Type-Cポート5x USB 3.2 (Gen2)ポート2x USB 2.0ポート1x LANポート3x オーディオジャック1x SMART BIOS UPDATE ポタン1x SMART BIOS USB ポート

» 次のページに続く

仕様
内部 I/O	6x SATA IIIコネクタ(6Gb/s)1x M.2 (E Key)コネクタ: 2230タイプ Wi-Fi & BluetoothモジュールとIntel® CNViに対応2x USB 2.0ヘッダー(各ヘッダーは2台のUSB 2.0ポートに対応)1x USB 3.2 (Gen1)ヘッダー(各ヘッダーは2台のUSB 3.2 (Gen1)ポートに対応)1x USB 3.2 (Gen2) Type-Cヘッダー1x 8ピン電源コネクタ1x 24ピン電源コネクタ1x CPUファンコネクタ1x CPU水冷コネクタ(CPU_OPT)4x システムファンコネクタ1x フロントパネルヘッダー1x フロントオーディオヘッダー1x 内蔵ステレオスピーカーヘッダー1x クリアCMOSヘッダー1x COMポートヘッダー1x TPMヘッダー1x Thunderbolt ヘッダー2x LEDヘッダー(5V)1x LEDヘッダー(12V)* M.2(E Key)ワイヤレスカードは提供されていません
フォームファクタ uATX	フォームファクタ、244 mm x 244 mm
対応 OS	Windows 10(64bit) / Windows 11(64bit)BIOSTARは、予告の有無にかかわらず、対応OSを追加または削除する権利を有します

針	定義
1	接地
2+12V
3FAN RPM rate sense
4A1 Fan Control

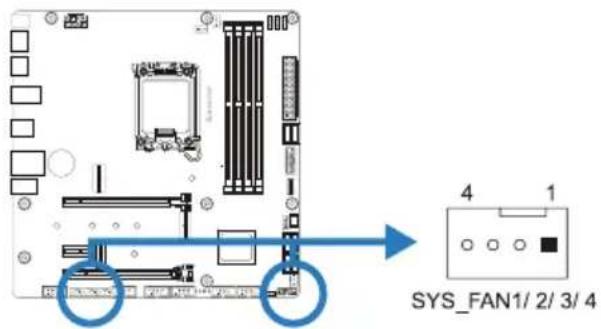

SYS_FAN1/ SYS_FAN2/ SYS_FAN3/ SYS_FAN4: 系統風扇接頭

針	定義
1	接地
2+12V
3FAN RPM rate sense
4A|Fan Control

注意

針	定義
1+5V
2N/A
3N/A
4揚聲器

TPM\_SPI: TPM安全模組接頭

針	定義
1	接地
2 TX+
3TX-
4	接地

注意

針	定義
1 +5V (fused)
2 +5V (fused)
3USB-
4 USB-
5 USB+
6 USB+
7接地
8	接地
9 Key
10 NC

THUNDERBOLT: Thunderbolt 接頭

12V\_LED: RGB LED装置接頭

- 預設：所有設定都恢復為預設。(藍光)

- 5V LED：顯示5V LED接頭區塊LED燈。(5V_LED裝置)
