| 製品タイプ | サイクロン式掃除機 |
| ブランド | 三菱電機 |
| モデル | TC-EXG10P-W |
| 電源 | AC100V 50/60Hz |
| 消費電力（標準モード） | 850W～約300W |
| 消費電力（節電モード） | 850W～約100W |
| 吸込仕事率（標準モード） | 320W～約80W |
| 吸込仕事率（節電モード） | 320W～約20W |
| 運転音（標準モード） | 64dB～約59dB |
| 運転音（節電モード） | 64dB～約56dB |
| 集じん容積 | 0.6L（ゴミすてラインまで） |
| 質量 | 3.9kg（ホース・伸縮パイプ・パワーブラシ含む） |
| コードの長さ | 5m |
| 本体寸法（幅×奥行×高さ） | 210mm × 323mm × 220mm |
| 付属品 | ホース、伸縮パイプ、パワーブラシ、2WAYロングノズル、ふとんブラシ、お手入れブラシ |
| 節電機能 | スマートセーブ（パワーダウン後30秒で自動停止） |
| パワーブラシ | 自走式、毛がらみ除去機能、保護装置付き |
| フィルター | クリーンフィルター（銀ナノHEPA）、ネットフィルター |
| 抗菌処理 | 銀ナノHEPAフィルター、パワーブラシ、ふとんブラシ（抗菌試験99%以上） |
| お手入れ | ダストケース・フィルターは水洗い可能（陰干し） |
| 安全装置 | 本体保護装置、パワーブラシ保護装置（過熱防止） |
| 消耗部品 | フィルターセット、回転ブラシ、毛ブラシ、車輪、お手入れブラシ、すみずみブラシ |

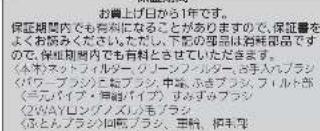

| 保証期間 | お買上げ日から1年間（消耗部品は有料） |
| 使用場所 | 日本国内専用（国外不可） |
よくある質問 - TC-EXG10P-W MITSUBISHI
ユーザーの質問 TC-EXG10P-W MITSUBISHI
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード 掃除機 無料でPDF形式で！マニュアルを見つける TC-EXG10P-W - MITSUBISHI 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 TC-EXG10P-W ブランド MITSUBISHI.
使用説明書 TC-EXG10P-W MITSUBISHI
- ご使用の前に、この「取扱説明書」をよくお読みになり、正しく安全にお使いください。
- 「保証書」は「お買上げ日・販売店名」などの記入を確かめて、販売店からお受け取りください。
- 「取扱説明書」と「保証書」は、大切に保存してください
※この製品は、日本国内用に設計されていますので、国外では使用できません。また、アフターサービスもできません。
- ダストケース 10
- 2WAYロングノズル…… 11
- パワーブラシ 12
- パワーブラシの保護装置について… 13
- ふとんブラシ 14
- 本体 …… 15
- すみずみブラシ …… 15
故障かな？と思ったら…… 16
- 本体の保護装置について …… 17
保証とアフターサービス …… 18
仕様 19

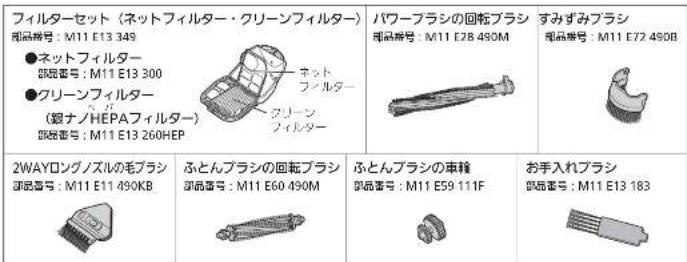

消耗部品 19
故障などを防ぐために……裏表紙
製品登録のご案内
三菱電機のウェブサイトで「製品登録」いただくと、製品に関するお役立ち情報をメールやウェブサイトでご紹介します。
三菱電機製品登録 検索
小型軽量のサイクロン式掃除機で 家中ラクラクにお掃除できます。

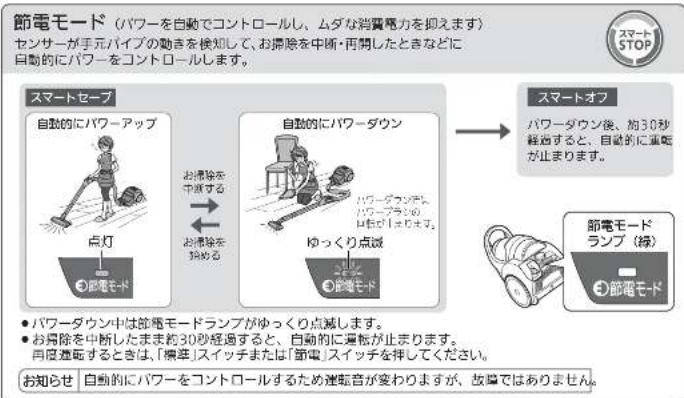

節電モード
パフーを口動でコントロールして、ムダな消費電力を抑えます。
- 千元パイプの動きを検知し、お損除を中断・再開したときなどに
自動的にパワーをニントコールします。
- お掃除を中断するとパワーダウンし、パフープラシの回転がしまります。
そのまま約30秒経過すると、自動的に運転が止まります。
スマートセーブ
お掃除中
←
お掃除を
始める
出据除本
中断する
→
自動的にパワーダウン
※パワーダウン時はパワープラシの
回転が上まります。
運転モードです
は電したいときに
おすすめの
スマートオフ
パワーダウン後、
約30秒経過すると、
自動的に運転が
止まります。
パワーブラシ
■ブラシ自走機能
回転ブラシの回転力により、じゅうたん上でも軽い操作でお掃除できます。
(ただし、毛足の良いじゅうたんや苳いマットの上では、ブラシ自定機能が発揮されないことがあります)
■毛がらみ除去機能
回転ブラシを引き抜くだけで、回転ブラシにからみついた髪の毛などを除去します。
鯨羊にお手入れできるので、清潔にお使いいただけます。
- ゴミを吸いにくくなった
操作しにくくなった
→「お手入れ」P12\~13
安全のために必ずお守りください
■お使いになる人や他の人への危害、財産への損害を未然に防ぐため、必ずお守りいただくことを説明しています
■認った取扱いをしたときに生じる危険と
その程度を、次の区分で説明しています。

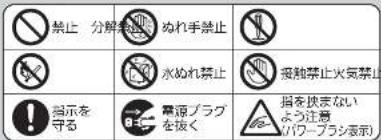

■本文中や本体に使われている図記号の意味は、次のとおりです。
警告 誤った取扱いをしたときに、死亡や重傷に結びつく可能性のあるもの
注意 誤った取扱いをしたときに、 軽傷または家屋・家財などの損害に結びつくもの
警告
引火性のあるものや火気のあるもの・液体を吸わせない
(対応、ガソリン、シンナー、ベンジン)
トノーなどの可燃物、たばこの吸い
(から、水、飲のものなど
[火災・感電の原因]
電源コードを回転ブラシに 巻き込まない
[電源コードがいたみ、感電の原因]
いたんだ電源コードや電源プラグ、差し込みのゆるいコンセントは使わない
[感電・ショート・発火の原因]
電源コードや電源プラグを傷つけない
(傷つけない・無理に並げない・引っ張らない・ねじらない・未れない・重いものをのとない・はさみ込まない・加しない)
[破損して、火災・感電の原因]
カバーが開いているとき、カバーを持って本体を持ち上げない
[本体の変形やけがの原因]
運転中は回転ブラシャ 回転ストッパーに
触れない
[けがの原因] 特にお子さまにご注意ください。
水洗いしない、 風呂場などでは使わない
ダストケース・ロ箱ブラシ・フWAYロンブ ノズル・ふとんブラシのみ流えます
[感電の原因]
電源プラグはぬれた手で 抜き差ししない
[感電やけがの原因]
改造しない、分解・修理しない [火災・威 意・けがの原因]
修理は、お写上げの販売店または、「三菱山場修理窓口」にご相談ください。
電源は交流100Vで定格15A 以上のコンセントを単独で使う
[他の器具と併用すると、分岐コンセントが異常発熱して火災・感電の原因]
異常・故障時には直ちに使用を中止する
[発煙・発火・感電・けがの原因]
- スイッチを入れても、運転しない
- 電源プラグやコードを動かすと
通電したりしなかったりする
- 運転中、時々止まる
- 運転中、異常な否がする
- 本体が変形したり、異常に熱い
- ホースが破れている
- こけくさいにおいかする - その他の異常や故障がある
すぐにスイッチを切り、電源プラグを
抜いてから、販売店にご相談ください。
安全のために必ずお守りください(つづき)
警告
電源プラグのホコリなどは 定期的に乾いた布で ふき取る
【電源プラグにホコリなどがたまると、湿気などで絶縁不良となり、火災の原因】
電源プラグはコンセントの 奥まで確実に差し込む
【差し込みが不完全だと、感電・ショート】発煙・発火の原因
ゴミすて・お手入れの ときは電源プラグを抜く
[感電やけがの原因]
注意
吸込口をふさいで 長時間運転しない
[過熱による本体の変形・発火の原因]
排気口をふさがない
[火災の原因]
排気口・電源コード引き出し口に手や足を近づけない
[排気により、やけどをする原因]特にお子さまにご注意ください。
ホース・伸縮パイプ・本体のビン穴に金属物を入れない
[感電の原因]
ふとんブラシでふとん以外を 掃除しない
[床面に傷がつく原因]
収納の状態で 本体を持ち運ばない・ 引きずらない
【仲縮パイプがはずれて、けがや床面に傷がつく原因】
ガソリン・ベンジン・シンナーなど、 引火性のものの近くで使わない
[選択や火災の原因]

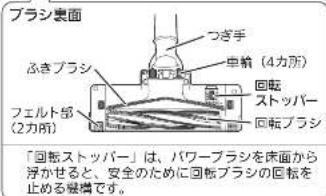

〈パワープラシについて〉
- 車輪・回転ストッパー・ふきブラシ・フェルト部などが摩耗したまま使わない
[床面などに傷がつく原因]
- 車輪などに髪の毛などがからみついたまま使わない
[床面などに傷がつく原因]
- 強くななめに引きずったり、壁・床面などに強く押しあてたりしない [床面や家員などに傷がつく原因]
火気に近づけない
- 本体の変形によるショート・発火の原因 - 排気でストーブの火などが大きくなり、 火災の原因
電源コードを巻き取るときは 電源プラグを持つ
[手をはなすと電源プラグがあたって、けがをする原因]
特にお子さまにご注意ください。
電源コードは電源プラグを持って抜く
[感電やショートして]発火・火災に至る原
使い終わったら電源プラグを抜く 「けがややけど、経総劣化による感電」。
(満電火災の原因)

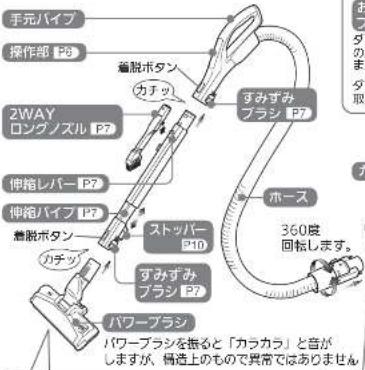

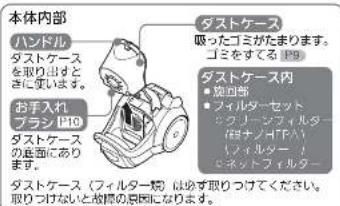

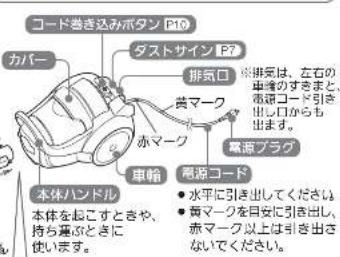

各部のなまえと組み立てかた
- ホース・伸縮パイプ・パワープラシは、「カチッ」と音がするまで確実に差し込んでください。 - はずすときは、着脱ボタンを押しながら抜いてください。
- 電源コード引き出し口より、フィルターを通過した電源コード冷却用の排気が出ます。
- 夏場などは、本体・電源コード・電源プラグ・排気の温度が熱く感じることがあります。
至温からさらに約30°C熟くなることもありませんが、異常ではありません。
付属品
〈標準付属品〉
バワープラシ (1個)
ホース (1本)
伸縮パイプ (1本)
ダストケース (1個)
<应用付属品>
お囲除場所に合わせてご使用ください。P8
ダストケースに
装着済み
[Non-Text]
お手入れブラシ
(1個)

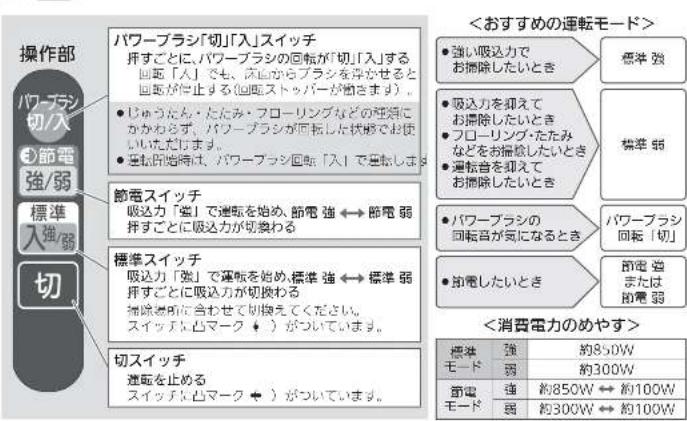

お掃除する
1 電源プラグをコンセントに差し込み、
強/弱 または 標準 入強/弱 を押して、運転を始める
2 切を押して、運転を止める
伸縮パイプの長さ調節
伸縮レバーを手前に引きながら、長さを調節する（約48～69cmに調節できます）
床山をお制除しながら、伸縮レバーに勉れないでください。固定が解除され、縮むことがあります。
すみずみブラシの使いかた
①伸縮パイプ、またはパワープラシをはずし、すみずみブラシを起こす
②使い終わったら逆の順序で元に戻す
- 千元パイプ(特に吸込口下側)・仲縮パイプ(吸込口下側やストッパー)で、床面や家具などをこすらないようにしてください。
- ビアノなどの光沢のあるところには使わないでください
2WAYロングノズルの使いかた
- 帰除場所に合わせて、毛ブラシの向きを2通りにかえてお掃除できます。 - 伸縮時や毛ブラシの向きをかえるときは、顔をはさまないように気をつけてください。
■取りはずしかた
2WAYロングノズルを 軽くひねりながら引き抜く
取りづけがた
手元パイプ、または伸縮パイプに取りつける
- ビアノなどの光沢のあるところには使わないでください。
■収納のしかた
収納差込み穴に、ノズルホルダーをまっすぐ差し込む
■使いかた
<伸縮のしかた>
- 毛ブラシを持ってのばす (両側のボタンは押さない)
- 毛ブラシを持って、 収納ポタンを押しながら
<毛ブラシの向きのかえかた>
両側のボタンを押しながら、毛ブラシを回す
必ずノズルをのばしてからモブラシの向きをかえください。
掃除場所に合わせて、 毛ブラシの向きをかえてください。
- 必ず毛ブラシをつけて、ご使用ください。 - 毛ブラシがはずれた場合は P11 を参照して取りつけてください。
ダストサイン（赤）
(お手入れ時期をお知らせします)
■吸込み力「標平強」または「節電強」のときにのみお知らせします。 点 - ダストケースのゴミをすててください。P9
- それでも点灯するときは、フィルター転が目づまりしています。お手入れしてください。P10\~11
点 ■フィルター類が自づまりしたため、吸込力が自動的に低下しました。お手入れしてください。PIC-11
- この状態で運転を続けると、保護装置が働き運転が止まります。P17
若 ● ダストサインが点灯・点滅したまま使い続けると、故障の原因になります。他手入れしてください ● ホース・仲権パイプ・パワープランにゴミがつまったまま連続避難すると、点灯・点滅します。お手入れしてください。P12-13-16
お部屋を整とんしてから掃除機をかけると、手際よくお掃除でき、電気のムダを省けます。
- デリケートな家員やピアノなどの光沢のあるところには使わないでください。 - ストッパーで床面や家員などをこすらないように気をつけてください。
高いところや
カーテンレールのお掃除
- 2WAYロングノズル
または、すみずみブラシで
- ふとんブラシ
サッシレールなど
- 2WAYロングノズル
または、すみずみブラシで
家具のすき問など
- 2WAYロングノズル
または、すみずみブラシで
じゅうたん・たたみ・フローリング
ゆっくり、目にそってかける
- パワープラシ
狭いところ
- パワープラシ
壁ぎわ
パワープラシを軽く押しつけ、壁ぎわにそって動かす
ベッドやソファーの下
手元パイプはひねらず下げる
おねがい
<パワープラシについて>
- 床面にゆっくり置いてください。落とすように置くと、回転ブラシが回転しないことがあります。
- 同じ場所をくり返しお掃除しないでください
- パワーブラシは拝しつず、たたみの日やフローリングの日に沿ってゆっくり動かしてください。
[車輪などで床面に跡がつく原因]
特にクッションフロアやひのき・杉などの
デリケートな床面
お知らせ
- 電源プラグを差し込んだときに火花が出る場合があります。
(本体内部の電気部品に充電するための電気が流れる)ためです。異常ではありません。 - 新しいじゅうたんは、初めのうち「遊び毛」が抜けます。
- 床用ワックスなどをご使用の場合、塗布面に跡がついたり、こすれて光沢に差が出ることがあります。
- お掃除中は、テレビ画面にノイズが発生することがあります。（テレビ本体に影響はありません）
パワープラシを砂ゴミの上で使うと、床面に跡がつくことがあります。
ゴミをすてる上手なお掃除
ダストケースのゴミは、ゴミすてラインを超える前にすててください。お囲除ごとにゴミをすてることをおすすめします。
1 本体を横にして、カバーを開ける
本体を押さえて
ダストケ取り出す
- ゴミすてボタンを押さないでください (ダストケースが開き、ゴミがこぼれ
- 本体内部にゴミが落ちていたら、ふき取ってください
3 クリーンフィルターのゴミやほこりを落とす
付属のお手入れブラシの柄の先端部をチリ落とし
ガイドに沿わせながら、5回程度動かす
- 付属のお手入れブラシ以外は使わないでください。(クリーンフィルターの破損の原因になります)
4 ゴミすてボタンを押して
ゴミをすてる
フィルターセットにティッシュペーパーをセットし、ゴミすてのたびにティッシュペーパーを交換して使うと、フィルターのお手入れが簡単です。 下記「ティッシュペーパーを使う」
5 ダストケースを取りつけ、カバーを閉める
①ダストケースをしっかり押し込む ②カバーを確実に閉める
ティッシュベーバーを使う
- フィルターセットのお手入れ回数を軽減することができます。 - 市販のボックスティッシュペーパー1組を使用してください。
1 ディッシュペーバーの端を
図のように折り込んでセットする
おねがい
- 市販のお掃除シートなどは使用しないでください
- ティッシュペーパーは、ゴミすてごとにこまめに交換してください。
ダストケースを閉める
ティッシュベーバーを使用すると、
次のような症状がおこる場合があります
- 運転音が高くなる - 吸込力が弱くなる
- 排気が熱くなる - ダストサインが早めに点灯する テイッシュペーパーを交換しても症状が努むらなり 場合は、フィルター類をお手入れしてくださいP10-10
収納する お手入れ
ダストサインが 吸込力が弱くな
点灯・点滅したとき7ったとき
電源コードは 電源プラグを持って抜く [感電やショートして] 発火・火災に至る原因
- 安定の良い木面で収納してください。また、倒れたときに周囲の物が破損しない場所を選んでください。 - ふとんブラシをつけたまま収納しないでください。
1 電源コードを巻き取る
電源プラグを持ち、コード巻き込みボタンを押す
手をはなさない
- 種失に巻き取らないと、収納時に床面にプラグ刃があります。
- 一度で巻き取れないときは、2～3m引き出してから、再度巻き取ってください。
- 電源コードがねじれていたら、ねじれを直してから首次取ってください。
2 伸縮パイプを縮める P7
3 本体を立て、 本体の取りつけ穴に ストッパーを差し込む
4 ホースを伸縮パイプに 巻きつける
収納状態は斜めになります。
约96cm
取りつけ穴
パワープラシをつけて収納してください。
ダストケース ●ネットフィルター ●クリーン フィルター ●旋回部
吸込力を保ち、衛生的にお使いいただくために、1カ月に（ゴミの種類によってはフィルターが目づまりしやすくなる
1回程度お手入れしてください。
場合がありますので、お掃除ごとのお千入れをおすすめしまら
1 旋回部をはずす
旋回部
2 ゴミを落とす
●付属のお手入れブラシでゴミを落とす (付属のブラシ以外は使わない)
●クリーンフィルターのゴミをたたいて落とす
お手入れブラシを使うときは軽く使う
<水洗いのしかた>
こびりついたゴミはしっかり落としてから 流水で水洗いし、陰干して十分に乾燥させる (乾燥が不十分だと、においの原因になります)
ダストケースの部品は、すべて水洗いできます (旋回部は、はずして) (水洗いし、乾燥させる
お湯で洗ったり、つけおき洗いをしないでください。変色する場合があります。 (変色しても、使用上問題はありません)
3 旋回部をダストケースに取りつける
①旋回部下側をツメの奥に差し込む ②上側を押し込む
ツメの奥に
差し込む
おねがい
- ベンジン・シンナー・アルコール・洗滝 漂白剤は使わないでください。
- 暖房器具やドライヤーで乾燥しないでください。
[ヒビ割れや変形・変色の原因] - お手入れ後は、必ず旋回部を取りつけてください。
●フィルターセットがはずれてしまったときは
フィルターセットの突起片方を ダストケースの取りつけ穴に入れてから、 もう片方を押し込む
フィルター
セット
ネットフィルターがはずれてしまったときはネットフィルターの突起の片方をクリーンフィルターの穴に取りつけてから、もう片方を入れる
ネット フィル
2WAYロングノズル
1 からみついたゴミをとる
吸いながら、 ようじなどを使って取る
2 水洗いし、十分に乾燥させる
毛ブラシをはずして水洗いし、陰干しで十分に乾燥させる
- 毛ブラシのはずしかた
山側のポタンを押しながら、毛ブラシを回す
- 毛ブラシの取りつけかた
毛ブラシの「▶」とノズルの「▶」の向きを合わせて、差し込む
ネットフィルター、クリーンフィルター、お手入れブラシ、2WAYロングノズルの毛ブラシは消耗部品です。消耗したら交換してくださいP19
パワーブラシ
■お掃除ごとのお手入れをおすすめします。
パワープラシ本体は
水洗いできません。
(回転ブラシのみ水洗いできます)
1 回転ブラシのロックをはずす
必ず伸縮パイプからはずして、お手入れしてください。
つまみを矢印方向に回し、ロックをはずす
ふきブラシ
2 つまみを持って、回転ブラシを引き抜く
①回転ブラシを引き抜く
②取れた髪の毛などを すみずみブラシで 吸い取る
- からみついた髪の毛などで回転ブラシが引き抜きにくい場合は、ハサミで切ってください。
- 回転ブラシをむりやり引き抜かないでください。 [故障の原因]
回喰ブラシの植毛を切らないようにしてください。
3 すみずみブラシでお掃除する P7
①パワープラシ裏面
②回転ブラシ
③通気口
付着したコミを 吸い取る
④車輪（4力所）
- 通気口にゴミがついたままだと、保護装置が動作しやすくなりますP13
4 回転ブラシを取りつける
①つまみを持ち、回転ブラシの先端を突起に差し込む
突起 (ゴミがついていないこと) を確認してください
②回転ブラシが正しく取りつけられていることを確認し、つまみをロックする
つまみをの 範囲に押し込む
つまみを矢印方向に 回し、確実にロックする
回転ブラシを確実にロックしてください。 [故障の原因]
■汚れが気になったとき
回転ブラシを水洗いし、 陰干しで十分に乾燥させる
①水で洗う
②5回以上振り、よく水を切る
③つまみ側を下に向け、陰干しで約1日乾かす
お
- 流剤・漂白剤などは使わないでください。 - 暖房器具・ドライヤーなどで乾燥しないでください。
- 回転ブラシに注油しないでください。 [変形・変色・故障の原因]
- 回転ブラシは消耗部品です。摩耗したら交換してくださいP19
- 車輪・ふきブラシ・フェルト部が摩耗したら、部品交換が必要となります（有料）。
その際は、ブラシをお預かりしての修理になります。お買上げの販売店にご連絡ください。
パワープラシの保護装置について（周合わせと修理を依頼される前に次のことをご確認ください）
- パワープラシのモーターの過熱を防ぐために保護装置が働いて、回転ブラシが止まることがあります。
- 回転ブラシに愛の毛・森物などがらんだり、通気にゴミがたまったまま使用した
原・回転ブラシを回転させたまま、長時間放置した
● バワープラシを床面やじゅうたんに強く図しつけた - 特に煮いじゅうたん・毛足の長いじゅうたんを摘除した
直しかた ①運転「切」にし、電流プラグを抜く ②バワープラシをお手入れする ・保証装置が解除されるまで、 約5～10分の待ちください。 (時間は時間温度によって高なります)
- 本体の保護装置 P17 が働くと、パワープラシのモーターの過熱を防ぐために回転ブラシが止まります。
お手入れ（つづき）
ふとんブラシ
■ふだんのお手入れ
裏面全体のホコリやゴミを吸い取る
■汚れが気になったとき
1 ふたをはずす
①つまみを「ひらく」までスライドさせる
2 回転ブラシ・車輪（2個）を はずす
3 ゴミを吸い取る
4 回転ブラシ・車輪（2個）を取りつける
5 ふたを取りつける
①下ケース中央部にふたのツメ（▼）を入れてから、ふたを取りつける
②つまみを「しまる」まで確実に戻す
おねがい 前側にすき間があいていないかご確認ください。すき間がある場合は、確実に取りつけてください。[吸込力が弱くなる原因]
■それでも汚れが気になったとき
各部品を流水で水洗いし、陰干しで十分に乾燥させる
(一分に取除させないと、ふとんが濡れる原因になります)
①水で洗う
- ふとんブラシは、必ず分解してから水洗してください。
[ふとんブラシ内部に水が残る原因]
- 洗剤・海白剤などは使わないでください。
- 腰尿器目・ドライヤーなどで乾燥しない
でください。
- 回车ブランチ、車輪に注油、熱火(がた)
[変形・変色・故障の原因]
本体
かたくしばった柔らかい布で 水ぶきする
アルコール・シンナー・ベンジンなどで
ふかないでください。
[愛養や変色の原因]
すみずみブラシ
ゴミがからんだら、
吸いながらようじなどを使って取る
水洗いしないでください。
[故障の原因]
- ふとんブラシの回転ブラシと車輪、すみずみブラシは消耗部品です。摩耗したら交換してください。P19
- ふとんブラシの植毛部が摩耗したら、部品交換が必要となります（有料）。
その際は、ブラシをお預かりしての修理になります。お賞上げの販売店にご連絡ください。
- すみずみブラシは、消耗部品に同梱の説明書にしたがって交換（着脱）してください。
故障かな？と思ったら
修理を依頼される前に取扱説明書をよくお読みいただき、次の点をお調べください。
| 現象(症状) | 原因の確認 | 処置(操作)方法 |
| よくあるお問い合わせ | ||
| ●急に運転が停止した●ダストサインが点灯・点滅した | 次の場合、本体の保護装置が働いています。P17●ダストケースゴミがたまりすぎた。●ホース・仲帯パイプ・パワープラシにゴミなどがつまった。●2WAYロングノズルなどの先の短い吸口を長時間使用した。●ティッシュペーパーが自つまりした。●ふとんや衣帯の圧縮袋を使用した。 | ●ダストケースのゴミをすて、お手入れする。→ホースに異物がつまったときは:吸収口を長時間密閉すると、本体に負力がかかり保護装置が働きます。ふとんや衣帯の圧縮袋は使用しないでください。P9~13下記 |
| ●吸込力が弱くなった●運転音が高くなった●ホースが縮む | ダストケースにゴミがたまりすぎていませんか。 | →ダストケースのゴミをすて、フィルターをお手入れする。P9~11 |
| ティッシュペーパーが自つまりしていませんか。 | →ティッシュペーパーはゴミすてごとに交換する。P9 | |
| 延長コードを使用したり、他の製品と同一のコンセントで使用すると、車両車圧が低下し、吸込力が低下する総合があります。 | 一定値15A以上・交流100Vのコンセントを単独で使用する。 | |
| ホース・仲帯パイプ・パワープラシにゴミや異物がつまっていませんか。 | 一つまっていたら取り除く。 | |
| ホースに異物がつまったときは | ||
| 点検のしかたホースを本体からはずし、片側から単3電池などを入れる。反対制から出なければ、異物がつまっています。 | 吸込力で取り出す1パワープラシと仲帯パイプを依します。2ホースをまっすぐになるように伸ばし、爆壊強にする。3運転しながらホースの手元パイプ部を、手のひらで「るさぐ」「はなず」の動作を数秒ごとにくり返す。 | 細長いものでかき出す1針金ハンガーなど、弾力のあるものを伸はす。2ペンチなどを使い、先端を招先程度の様に仮便ごと曲げる。3異物を引っかけて取り出す。(ホースジャバラ部を破かないように注取してください) |
| 運転しない | 電源ブラグ、ホースが確実に差し込まれていますか。なし込み値す。P5ホースの本体を入海口のピンに、ゴミがついていませんかー取り除く。 | |
| 回転ブラシが回らない・回りにくい | パワープラシが仲帯パイプに確実に差し込まれていますか。なし込み値す。 | |
| パワープラシは祝「切」になっていませんか。 | →パワープラシ即祝「人」にする P6 | |
| パワープラシを床面から浮かせていませんか。 | 回転ストッパーが使いています。床面につけて動かしてください。P5 | |
| パワープラシの専転にゴミがからみついていませんか。 | 一お手入れする。P12~13 | |
| ●毛足の長いじゅうたん・凹凸のあるじゅうたんでは、回転ブラシが回りにくくなることがあります。●薄いじゅうたんやマットでは、標準弱または蓄電弱にしてください。P6 | ||
| ●回転ブラシに変の毛・異物などがからんだり、通気口にゴミがんまっていませんか。●回転ブラシを回転させたまま、長時間放着していませんか。●パワープラシを床面やじゅうたんに強く押しつけていませんか。●特に PRIじじゅうたん・毛足の長いじゅうたんをお渡除していませんか。 | →パワープラシの保護装置が働いています。お手入れしてください。P12~13 | |
| 回転ブラシを止しく取りつけていますか。 | 一正しく取りつける。P13 | |
よくあるお問い合わせ
| ● 急に運転が停止した● ダストサインが点灯・点滅した | 次の場合、本体の保護装置が扱いています。P17● ダストケースにゴミがたまりすぎた。● ホース・仲帯バイブ・パワープラシにゴミなどがつまった。● 2WAYロングノズルなどの先の組い吸口を長時間使用した。● ティッシュペーパーが自づまりした。● ぶとんや衣袋の圧縮袋を使用した。 | ● ダストケースのゴミをすて、お手入れする。→ホースに異物がつまったときは吸収日を長時間密閉すると、本体に負担がかかる保護装置が勧きます。ふとんや衣類の圧縮袋は使用しないでください。 | P9~13下記 |
| ● 吸収力が弱くなった● 運転音が高くなった● ホースが縮む | ダストケースにゴミがたまりすぎていませんか。 | →ダストケースのゴミをすて、フィルターをお手入れする。 | P9~11 |
| ティッシュペーパーが自づまりしていませんか。 | →ティッシュペーパーはゴミすごとに交換する。 | P9 | |
| 延長コードを使用したり、他の製品と同一のコンセントで使用すると、車両車上が低下し、吸込みが送下する総合があります。 | 一定格15A以上・交換100Vのコンセントを単独で使用する。 | ||
| ホース・仲帯バイブ・パワープラシにゴミや異物がつまっていませんか。 | 一つまっていたら取り除く。 |
ホースに異物がつまったときは
| 点検のしかたホースを本体からはずし、片筒から単3電池などを入れる。反対側から出なければ、興格がつまっています。 | 吸込力で取り出す1パワーブラシと抑酒パイプをせず。2ホースをまっすぐになるように伸ばし、隔壁菌にする。3昼板しながらホースの手元パイプ部を、手のひらで「ふさぐ」「はなす」の動作を散秒ごとに様に彼れどと曲げる。4異物を引っかけて取り出す。(ホースジャパラ部を破かないように注注してください) | 細長いものでかき出す1針金ハンガーナなど、権力のあるものを伸ばす。2ペンチなどを使い、先端を指先程度の |
| 運転しない | 電源ブラブ、ホースが確実に差し込まれていますか。・差し込み適す。 | P5 |
| ホースの本年来込口録のピンに、ゴミがついていませんか。→取り除く。 | ||
| 回転ブラシが回らない・回りにくい | パワープラシが神雅パイプに確実に差し込まれていますか。 | →差し込み適す。 |
| パワープラシは転「切」になっていませんか。 | →パワープラシは転「入」にする P6 | |
| パワープラシを床面から浮がせていませんか。 | →回転ストッパーが値いています。床面につけて動かしてください。P5 | |
| パワープラシの車転にゴミがからみついていませんか。 | →お手入れする。P12~13 | |
| ●毛足の長いじゅうたん・凹凸のあるじゅうたんでは、回転ブラシが回りにくくなることがあります。●薄いじゅうたんやマットでは、謹慎弱または首章弱にしてください。 | P6 | |
| ●回転ブラシに変の毛・真物などがからんだり、酒気口にゴミがたまっていませんか。●回転ブラシを回転させたまま、長時間放着していませんか。●パワープラシを床面やじゅうたんに強く押しつけていませんか。●特に有用じゅうたん・毛足の長いじゅうたんをお濫除していませんか。 | →パワープラシの保護装置が働いています。お手入れしてください。P12~13 | |
| 回転ブラシを正しく取りつけていますか。 | →正しく取りつける。P13 | |
当社ホームページ「よくあるご質問 動画集」で取り扱いについて説明しています。 http://www.mitsubishi.electric.co.jp/sg/faqmovie/
当社ホームページ「よくあるご質問FAQ」もご活用ください。 http://faq01.mitsubishielectric.co
| 現象(症状) | 原因の確認 | 処置(操作)方法 |
| 電源コードが巻き取れない・引き出せない・ねじれる | 電源コードが正常に巻き取られていないときがあります。 | →(巻き取れないときは2~3m引き出してから)コード巻き込みボタン(マークの中部)を抑しながら、少しず3「巻を取り」「引き出し」をくり返す。一巻版コードのねじれを自してから巻き取ってください。 |
| 排気がにおう※使い始めは、プラスチックなどのにおいがしますが、徐々に少なくなります。 | ダストケースに、ゴミがたまりすぎていませんか。(食べ物のかずやペットの毛などがにおう場合もあります) | →ダストケースのごミをすべて、フィルターをお手入れする。 P9~11 |
| フィルター頸が汚れていませんか。 | ・お手入れする。 P10~11 | |
| フィルター頸が十分に乾いていますか。 | →水洗い後は、長干しで十分に乾燥させる。 | |
| 本体・電源コード・電源プラグ・排気が熱く感じる | ●夏場など、本体が空温からさらに約30°C熱くなることがあります。●モーターを冷却した電気を排気しているため、熱く感じることがあります。 | →異常ではありません。 |
| ダストサイン | ゴミがいっぱいなのに点灯しない | 吸込み標準 面または音量 面で確認していますか | 一般平滑 または節空きのとるにお知らせします。 | P6 |
| 綿ゴミやペットの毛などが多いときは、風を通しやすいためゴミがいっぱいでも点灯しないことがあります。 | 一ダストケースをお手入れする。 | P10~11 | ||
| 点灯する | ダストケースにゴミがたまっていませんか。 | 一ゴミをする。 | P9 | |
| フィルター勘が自つまりしていませんか。 | 一お手入れする。 | P10~11 | ||
| 点滅する | ● ダストサイン点灯後も、お手入れせずに使い続けていませんか。● 本体の吸込みが自動的に負下します。この状態で筆転を続けると保護者首が留いて運転が止まります。 | 一ダストケースのゴミをすて、フィルターをお手入れする。 | P9~11 |
本体の保護装置について（問合わせと修理を依頼される前に次のことをご確認ください）
| モーターの過熱を防ぐために、本体の吸込みが自動的に低下します。この状態で運転を繰りると、モーターがさらに加熱され、運転が止まります。次の概念に休業装置が知きます。● ダストケースのフィルター類が口づくりました● 舕込☐を閉鎖したまま遅歩運転した● ホース・印刷タイプ・パワープラシにゴミなどがつまっています。運転を貼った● 先の紹い吸収を連絡使用した | 直しかた |
| この状態で使い願けると、故聴の原因になります。 | 1中線プラグを抜く2ごきをすべて、ダストケースのフィルター類をおお入れし、ホース・背経パイプ・パワープラシにゴミがつまえていたら、取り除くP9~13-16→「保生」または排電 スイッチを押さと通知します。運転しないときは、少しお待ちください。(時間は四回届までによって異なります) |
モーターの寿命について、知っておいていただきたいこと
掃除機のモーターには寿命があり、寿命の際には運電が運節されます。このとき、貴昊・貴音をともなう場があります。 これはモーターの部品（カーボンブラシ）が摩耗する際に発生するものです。 - 以上のことをお調べになって、それでも不負合があるときは、使用を中止し、必ず電源プラグを抜いてからお賣上げの販売店にご連絡ください。 - 保証とアフターサービスについては、P18をご覧ください。
保証とアフターサービス
■保証書(別添)
保证書は、必ず「お言上げ日・販売店名」などの記入をお預かめのうえ、販売店からお受け取りください。保書は内容をよくお読みのあと、大則に依行してください。
保证期间
■補修用性能部品の保有期間
- 当社は、この電気掃除後の補修用性能部を製造打切り
後6年保有しています
- 補修用性能部品とは、その製品の機能を維持するために必要な理令です。
■ご不明な点や修理に関するご相談は
- お言上げの販売店が下記の「三夢電機」ご相談窓口・修理窓口」にご相談ください。
■修理を依頼されるときは(持込修理)
●「故障かな?と思ったら」（収扱説明書記載 16～17ページ）にしたがってお調べください。
- なお、不具合があるときは、電源スイッチを切り、必ず言語プラグを抜いてから、お言上げの販売広にご連絡ください。
●保証期間中は
商品と保証書をご持参のうえお官上げの販元店に依頼してください。
●保証期間が過ぎているときは
修理すれば使用できる場合には、ご希望により有料で修理させていただきます。
ただし、有修用性能部品の保有期間が過ぎている場合は、修理できないことがあります。
●修理料金は
技術料+製品代（一単張料）などで構成されています。 ●技術料…製品の可換化収納した製品を上記!
修復するための料合です。
- 部品代…修理に使用した部品代金です。
修理部品は
部品共有化のため、色等を変更する場合があります
●こ連絡いただきたい内容
■この製品は、日本国内用に設計されていますので、国外では使用できません。
また、アフターサービスもできません。
ご相談窓口・修理窓口のご案内（家電品）
取扱い・修理のご相談は、まずお買上げの販売店へ
●お買上げの販売店にご依頼できない場合
(転居や贈答品など)は、
【答】へお問い合わせください。
■お問合せ窓口におけるお客様の個人情報のお取り扱いについて
三菱電機株式会社は、お客様からご提供いただき お見合わせ（ご依頼）いただいた修理・保守・工事および製品のお取り扱いに供進してお客様よりご提供いただいた個人情報は、本目的ならびに製品品質・サービス品質の改善。製品情趣のお知らせに利用します。
2 上記利用目的のために、お割合わせ（ご依頼）内容の記録を残すことがあります。
た個人情報は、下記のとおり、お取り扱いします。 ③あらかじめお客様からご了解をいただいている場合および下記の場合を除き、当社以外の第三者に個人情報を提供・限定することはありません。 ①上記利用目的のために、寄社グループ会社協力会社などに業務発売する場合。
②法令等の定める規定に基づく場合。 4個人情報に関するご相談は、お問合せをいただきました窓口にご避難ください。
ご相談窓口 家電品の購入相談・取扱い方法
受付時間365日24時間
携帯電話・PH8の場合
TEL 0570-077-365 (有限)
FAX 0570-088-365
フリータイヤル ナビタイヤルをご利用いただけない場合はTEL 03-3414-9655 FAX 03-3413-4049
修理窓口 家電品の修理の問合せ・修理の依頼
受付時間365日24時間
携帯電話・PHSの場合
TEL 0570-01-8634 (有料)
FAX 0570-03-8634
K16A
●電話番号をお確かめのうえ、お聞違えのないようにおかけください。
仕様
| 形名 | TC EXG10P | |
| 電源 | 100V 50-60Hz | |
| 運転モード | 標準モード | 節電モード |
| 消費電力 | 850W~約300W | 850W~約100W※2 |
| 吸込仕事率※1 | 320W~約80W | 320W~約20W※2 |
| 運転音 | 64dB~約59dB | 64dB~約56dB※2 |
| 集じん容積 | 0.6L(ゴミすてラインまで) | |
| 質量 | 3.9kg(ホース・仲帯パイプ・パワープラシ含む) | |
| コードの長さ | 5m | |
| 標準付属品 | ホース・仲帯パイプ・パワープラシ | |
| 応用付属品 | 2WAYロングノズル・ふとんブラシ・お手入れブラシ(ダストケース装着品) | |
| 印刷物取扱説明書・保証書 | ||
| 本体寸法 | 幅:210×奥行:323×高さ:220(mm) | |
※1 吸込仕事率は、仲泊パイプ最長時のものです。（ティッシュペーパー装置時は、約20W低下します）※2 最小伯はパワーダウン時の伯です。
<抗菌について>
| 部品名 | 抗歯の確認試験機関名 | 試験方法 抗歯試験結果 | 抗歯の処理を行なっている部品名称 | |
| 根ナノHEPAフィルター | (一財) ボーケン品質評価機箱 | JIS L 1902に基づく | 99%以上 | フィルターマに居留 |
| パワープラシ | (一財) ボーケン品質評価機箱 | JIS Z 2801に基づく | プラスチックに繰り込み | |
| ふとんブラシ | (一財) ボーケン品質評価機箱 | JIS Z 2801に基づく | プラスチックに繰り込み |
消耗部品
お近くの三菱電機ストアか取扱店でお求めください。
フィルターセット（ネットフィルター・クリーンフィルター）
品牌号：M11 E13 349
●ネットフィルター
部品番号：M11 E13 300
●クリーンフィルター
(銀ナノHEPAフィルター)
部品番号：M11 E13 260HEP
2WAYロングノズルの毛ブラシ 部品番号：M11 E11 490KB
ふとんブラシの回転ブラシ 部品番号：M11 E60 490M
パワープラシの回転ブラシ すみずみブラシ 部品番号：M11 E78 490M 部品番号：M11 E72 490B
ふとんブラシの車輪 部品番号：M11 E59 111F
お手入れブラシ 部品番号：M11 E13 183
あると便利な別売部品
別元部品に付属しているつぎ手パイプを接続して使用してください。
| キャッチブラシAM-7格子付き | ハキトリブラシAM-8 |
故障などを防ぐために
この掃除機は家庭用です。業務用としての使用や、お掃除以外の目的には使用しないでください。また、次のことをお守りください。
■ホースなどのピンにさわらない
■手元パイプや伸縮パイプの先で吸わない (ブラシ・すみずみブラシ・ノズルなどをつけて) 使用する
■殺虫剤、消臭剤などをかけない
■ホースを持ってぶらさげない
■ホースを傷つけたりしない
■破れたり、傷ついたホースを使わない
■本体ハンドル以外を持って、本体を持ち運ばない
■2WAYロングノズルをふりまわさない [ノズルが飛び出すことがあります]
■本体に乗らない (特にお子さまに気をつけてください)
■次のようなものは吸わせない [故障や詰まり、異臭の原因]
- 水などの液体や、湿ったゴミ
- ガラス、ピン、針、つま楊子、綿棒
- 多量の砂や粉 (ペット用砂・パウダー状の粉など)
- 除湿剤（湿気取り）
- ペットなどの排泄物が付着したもの
- くつした、ティッシュペーパー、ビニール袋、長いひも
- カーペットのふさなど
- ペットボトルのふたなど
お客さま便利メモ（お買上げの際に記入されると便利です）
| お買上げ販売店名電話( ) | お買上げ日年 月 日 |
愛情点検
★長年ご使用の掃除機の点検を!
| こんな症状はありませんか | ●スイッチを入れても、運転しない●電源プラグやコードを動かすと、通電したりしなかったりする●運転中、時々止まる●運転中、異常な音がする●本体が変形したり、異常に熱い●ホースが破れている●こげくさいにおいがする●その他の異常や故障がある | ご使用中止 | 事故防止のため、スイッチを切り、電源プラグを抜いてから、販売店に点検・修理をご相談ください。 |
- 製品登録のご案内
- 小型軽量のサイクロン式掃除機で 家中ラクラクにお掃除できます。
- 節電モード
- パワーブラシ
- ■ブラシ自走機能
- ■毛がらみ除去機能
- 安全のために必ずお守りください
- 警告
- 安全のために必ずお守りください(つづき)
- 注意
- 各部のなまえと組み立てかた
- 付属品
- お掃除する
- 切を押して、運転を止める
- 伸縮パイプの長さ調節
- すみずみブラシの使いかた
- 2WAYロングノズルの使いかた
- ダストサイン（赤）
- ゴミをすてる上手なお掃除
- ティッシュベーバーを使う
- 収納する お手入れ
- 電源コードを巻き取る
- 伸縮パイプを縮める P7
- 本体を立て、 本体の取りつけ穴に ストッパーを差し込む
- ホースを伸縮パイプに 巻きつける
- ダストケース ●ネットフィルター ●クリーン フィルター ●旋回部
- 旋回部をはずす
- ゴミを落とす
- 旋回部をダストケースに取りつける
- おねがい
- 2WAYロングノズル
- からみついたゴミをとる
- 水洗いし、十分に乾燥させる
- 回転ブラシのロックをはずす
- つまみを持って、回転ブラシを引き抜く
- すみずみブラシでお掃除する P7
- 回転ブラシを取りつける
- ■汚れが気になったとき
- 回転ブラシを水洗いし、 陰干しで十分に乾燥させる
- パワープラシの保護装置について（周合わせと修理を依頼される前に次のことをご確認ください）
- お手入れ（つづき）
- ふとんブラシ
- 本体
- すみずみブラシ
- 故障かな？と思ったら
- 保証とアフターサービス
- ■保証書(別添)
- 保证期间
- ■補修用性能部品の保有期間
- ■ご不明な点や修理に関するご相談は
- ■修理を依頼されるときは(持込修理)
- ●保証期間中は
- ●保証期間が過ぎているときは
- ●修理料金は
- 修理部品は
- ●こ連絡いただきたい内容
- ご相談窓口・修理窓口のご案内（家電品）
- 取扱い・修理のご相談は、まずお買上げの販売店へ
- ご相談窓口 家電品の購入相談・取扱い方法
- 受付時間365日24時間
- 修理窓口 家電品の修理の問合せ・修理の依頼
- 仕様
- 消耗部品
- あると便利な別売部品
- 故障などを防ぐために
ブランド : MITSUBISHI
モデル : TC-EXG10P-W
カテゴリ : 掃除機
