使用説明書 Super Bol D'Or CB1300 (2021) Honda
・部品番号を検索いただく際は必ず巻末の「パーツカタログユウデス」もース」も合わせてご確認ください。
・部品在庫状況・価格ははHonda正規販売店に相談ください。

管理 No.11MFPM03
CB1300ADM [SC54-260]


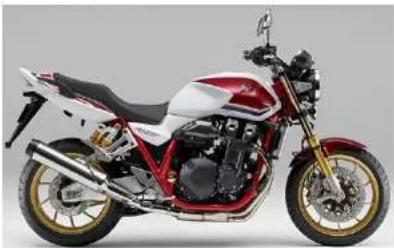

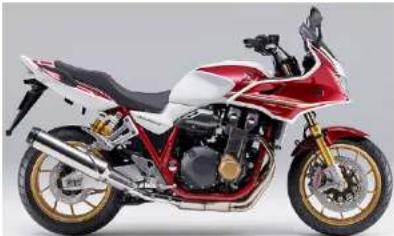

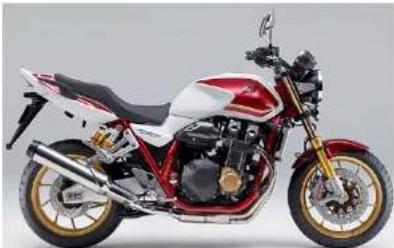

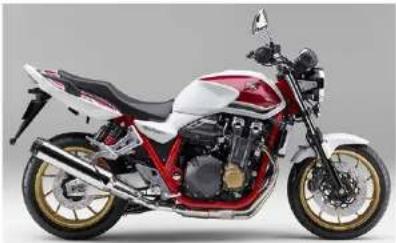

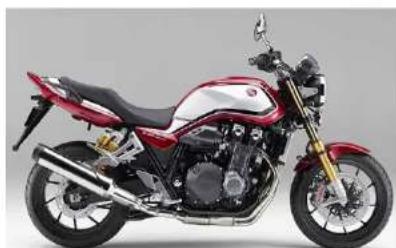

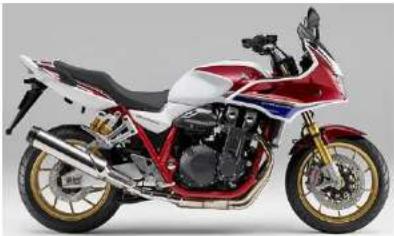

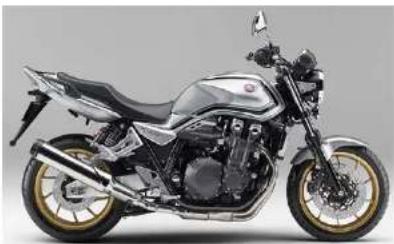

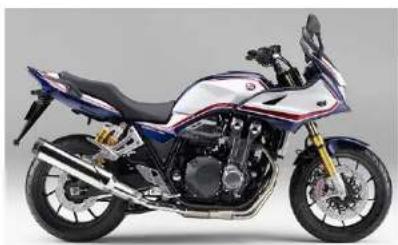

まえがき 目次 1 エンジン 2 フレーム 3 部品番号索引 4 部品名索引 5カラー写真とカラーラベルのご利用方法
●製品カタログで案内された車体色の写真が掲載されています。
●色物部品の受、発注のときにご利用ください。
・どのような車体色が売られているかひと目でわかります。
・現車がないときでも、お客様の車体色を確認するのに便利です。
・フォトNO.とまえがきの配色表を使用すれば正しい色物部品の部品番号を簡単に引くことができます。

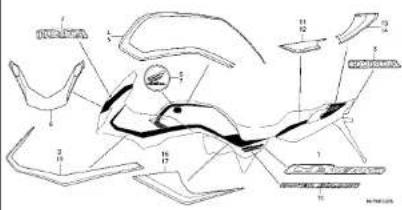

- カラーラベルの貼付位置は、カラーラベルの貼り付け位置確認をご参照下さい。

●カラーラベル
●配色表
シャスタホワイト (NH-138)

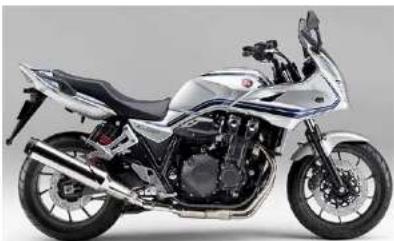

[フォト NO.1]


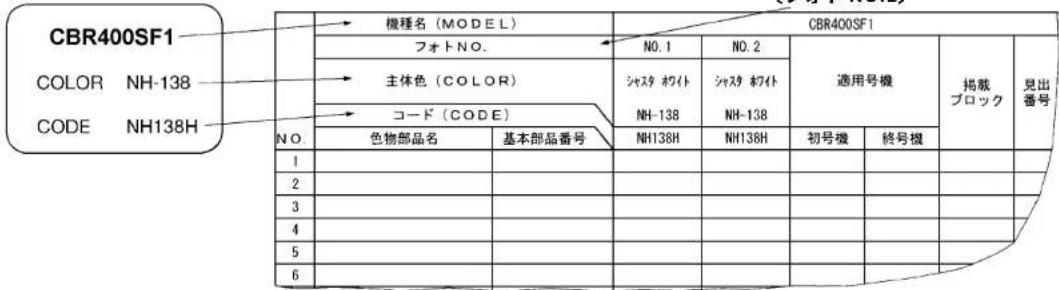

CBR400SF1 COLOR NH-138 CODE NH138H NO. 機種名 (MODEL) フオトNO. 主体色 (COLOR) コード (CODE) NO. 色物部品名 基本部品番号 NO.1 N0.2 シャスタ カワイト NH-138 NH-138 SHASスタ カワイト 適用号機 初号機 終号機 掲載 ブロック 見出 番号| *車体色は印刷のため実物と多少異なる場合があります。 | |

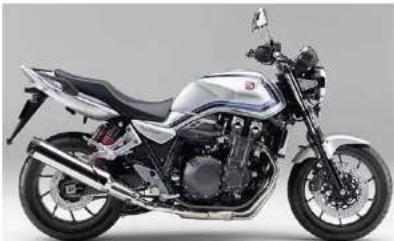

| CB1300 SUPER FOUR (CB1300ADM-6J) フレーム号機 SC54-2600001~ | |
パールサンビームホワイト (NH-A66P)(フォト NO.1) | |
| CB1300 SUPER FOUR (CB1300ADM-9J) フレーム号機 SC54-2600001~ | |
ベータシルバーメタリック (NH-C07M)(フォト NO.2) | |
| CB1300 SUPER FOUR〔CB1300ADP〕 フレーム号機 SC54-2700001~ | |
デジタルシルバーメタリック (NH-A30M)(フォト NO.3) | |
| CB1300 SUPER BOL D'OR〔CB1300SADM-6J〕 フレーム号機 SC54-2600001~ | |
パールサンビームホワイト (NH-A66P)(フォト NO.4) | |
| CB1300 SUPER BOL D'OR〔CB1300SADM-9J〕 フレーム号機 SC54-2600001~ | |
ベータシルバーメタリック(NH-C07M)(フォトNO.5) | |
| CB1300 SUPER BOL D'OR〔CB1300SADP〕 フレーム号機 SC54-2700001~ | |
デジタルシルバーメタリック(NH-A30M)(フォトNO.6) |
*車体色は印刷のため実物と多少異なる場合があります。

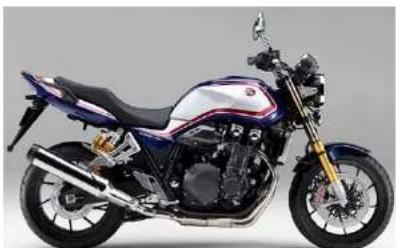

CB1300 SUPER FOUR SP (CB1300SPM) フレーム号機 SC54-2600001\~

パールホークスアイブルー(PB-409P)
[フォト NO.7]

キャンディークロモスフィアレッド (R-381C)
[フォト NO.8]
CB1300 SUPER FOUR SP (CB1300SP-6J) フレーム号機 SC54-2700001\~

パールホークスアイブルー (PB-409P)
[フォト NO.9]
| *車体色は印刷のため実物と多少異なる場合があります。 | |

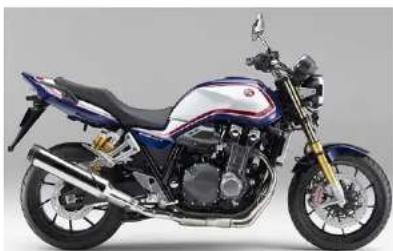

| CB1300 SUPER FOUR SP (CB1300SP-7J) フレーム号機 SC54-2700001~ | |
パールサンビームホワイト(NH-A66P)(フォトNO.10) | |
| CB1300 SUPER FOUR SP 30th Anniversary (CB1300SP-8J) フレーム号機 SC54-2700001~ | |
パールサンビームホワイト(NH-A66P)(フォトNO.11) |
*車体色は印刷のため実物と多少異なる場合があります。

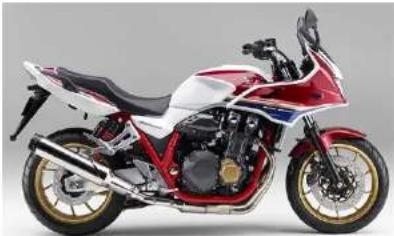

CB1300 SUPER BOLD'OR SP (CB1300SSPM) フレーム号機 SC54-2600001\~

パールホークスアイブルー(PB-409P)
[フォト NO.12]

キャンディークロモスフィアレッド (R-381C)
(フォト NO.13)
CB1300 SUPER BOLD'OR SP (CB1300SSPP-6J) フレーム号機 SC54-2700001\~

パールホークスアイブルー (PB-409P)
[フォト NO.14]
| *車体色は印刷のため実物と多少異なる場合があります。 | |

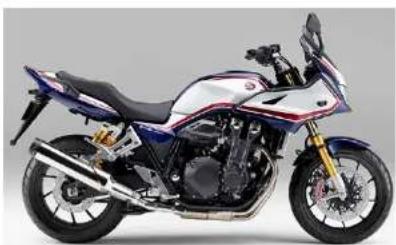

| CB1300 SUPER BOL D'OR SP (CB1300SSP-7J) フレーム号機 SC54-2700001~ | |
パールサンビームホワイト(NH-A66P)(フォトNO.15) | |
| CB1300 SUPER BOL D'OR SP 30th Anniversary (CB1300SSP-8J) フレーム号機 SC54-2700001~ | |
パールサンビームホワイト(NH-A66P)(フォトNO.16) |
パーツカタログのご使用にあたって
●このパーツカタログは2024年5月1日現在で編集してあります。
・その後、補修部品の販売形態変更、削除(非販売)を行うことがございます。
・変更情報は最新のEPC(Electronic Parts Catalogue)に反映しています。
又パーツカタログニュースで案内していますので確認して下さい。
●部品注文は部品番号でご連絡下さい。
・部品注文時は、モデル、タイプ、号機、色、メーカー名、サイズを必要に応じて確認して下さい。
・イラストレーション(部品図)は部品検索の目安として記載していますので、現品と形状が異なる場合があります。
●部品の希望小売価格は、2024年5月現在の価格を記載しています。
・部品の希望小売価格は、予告なしに変更する事があります。
・部品の希望小売価格には消費税は含まれていません。
初版2021年2月10日
本田技研工業株式会社
目次
ページNo.
- パーツカタログのご使用にあたって…… 1
- 部品情報の探し方.... 2
- パーツカタログの構成.... 3
- 部品に変更があったとき.... 4
- パーツカタログに使用されている略語.... 4
- 部品の記載ブロックと打刻号機の確認.... 5

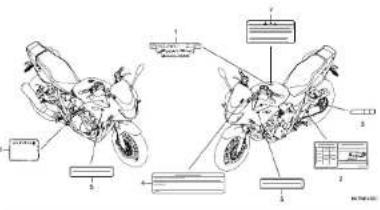

- カラーラベルの貼り付け位置確認.... 5
· 号機管理表.... 6
- 配色表....8

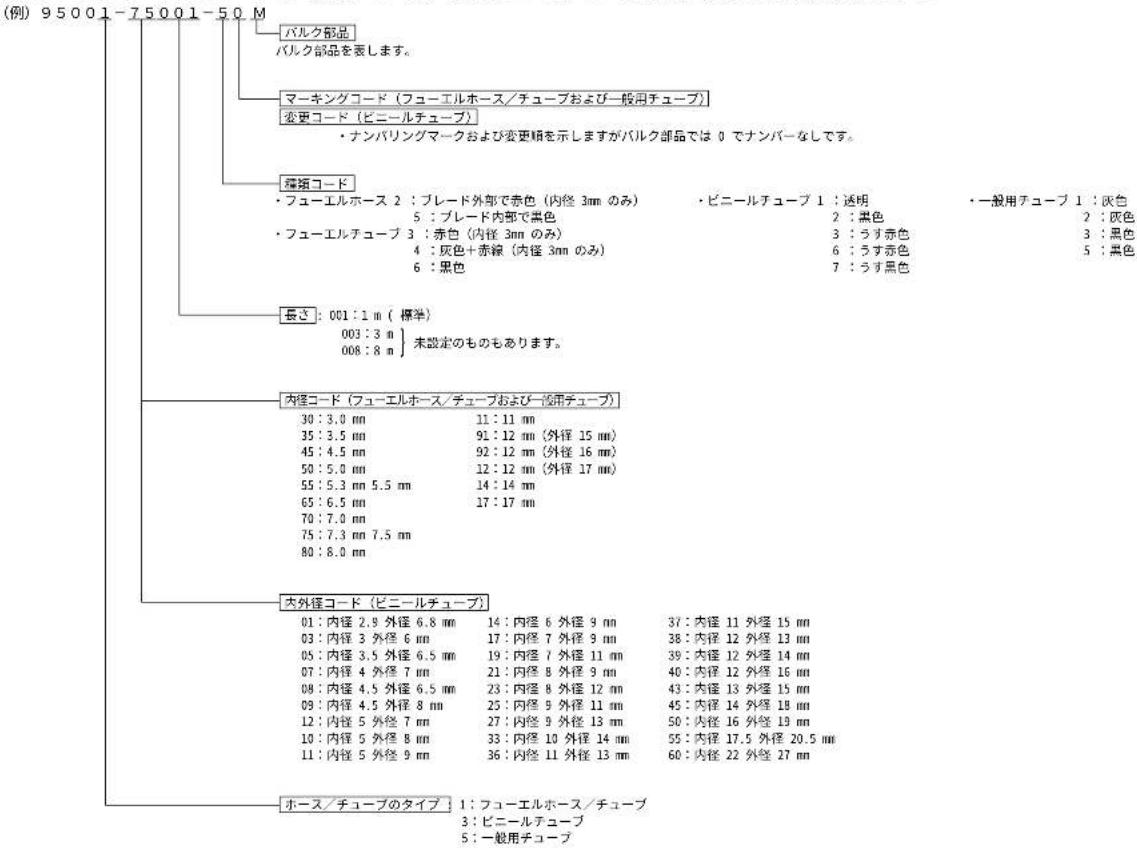

- フューエルホース/チューブとビニールチューブ、および一般用チューブの使用について 31
• 標準整備時間.... 35
- イラスト インデックス.... 40
- エンジン グループ.... 50
- フレーム グループ.... 81
- 部品番号索引.... 158
- 部品名索引.... 1645

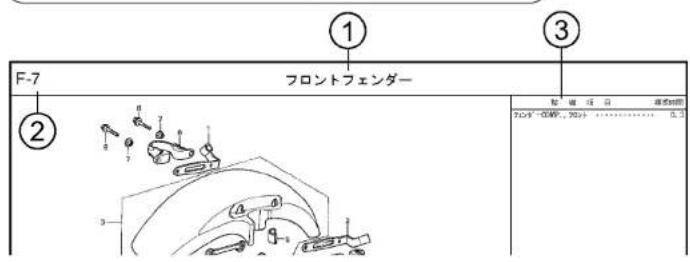

部品情報の探し方

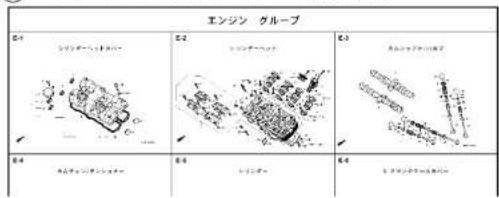

Ⓐ 「イラストインデックス」から探す方法
| 部品番号索引 | |||||
| 貯出番号 | 見現止 | 貯出番号 | 見現止 | 貯出番号 | |
| 04000 | 13223-89V-751 | 36 | 10 | 14029-RTZ-013 | |
| 24011-ME-050 | 34 | 13224-89V-751 | 36 | 10 | 19030-R1-013 |
| 13225-89V-751 | 36 | 10 | 14031-RTZ-013 | ||
| 13227-89V-751 | 36 | 10 | 19032-RTZ-013 | ||
| 06000 | 14000 | 14 | 19033-RTZ-013 | ||
| 06105-BW-2P06 | 76 | 3 | 14 | 19034-RTZ-013 | |
| 06400-BW-2P16 | 74 | 3 | 4100-8CE-000 | 21 | 2 14935-RTZ-013 |
| 06410-BW-2P69 | 62 | 1 | 4500-8CE-000 | 21 | 2 14937-RTZ-013 |
| 06430-BW-2P69 | 62 | 2 | 4500-8CE-000 | 24 | 2 14938-RTZ-013 |
| 06450-166-4C5 | 62 | 2 | 4481-8CE-003 | 24 | 3 14938-RTZ-013 |
| 06450-443-4C5 | 62 | 2 | 4510-9BE-004 | 24 | 4 14940-RTZ-013 |
| 06455-MOE-967 | 59 | 3 | 26 | 1 14942-RTZ-013 | |
| 06455-MOE-967 | 59 | 3 | 4524-89V-840 | 24 | 6 14942-RTZ-015 |
| 4545-89V-840 | |||||
| 11000 | 4620-EW-791 | 24 | 8 14944-RTZ-015 | ||
| 4711-8CE-500 | |||||
| 11210-BW-9D6 | 33 | 1 | 36 | 1 14945-RTZ-015 | |
| 11230-BW-2C55 | 26 | 1 | 4721-8CE-000 | 21 | 5 14947-RTZ-015 |
| 11235-BW-9D6 | 32 | 2 | 21 | 8 14948-RTZ-015 | |
| 11235-BW-9D6 | 36 | 2 | 4735-8CE-500 | 21 | 8 14948-RTZ-015 |
| 11362-BW-2C55 | 31 | 1 | 29 | 9 14950-RTZ-015 | |
| 11362-BW-2C55 | 31 | 2 | |||
| 11394-BW-9D6 | 30 | 3 | |||
| 11631-BW-9D6 | 29 | 3 | |||

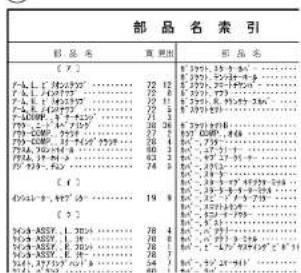

©「部品名索引」から探す方法


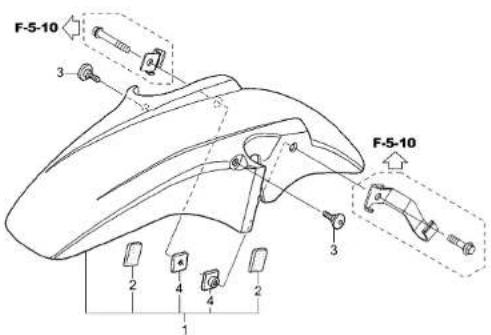

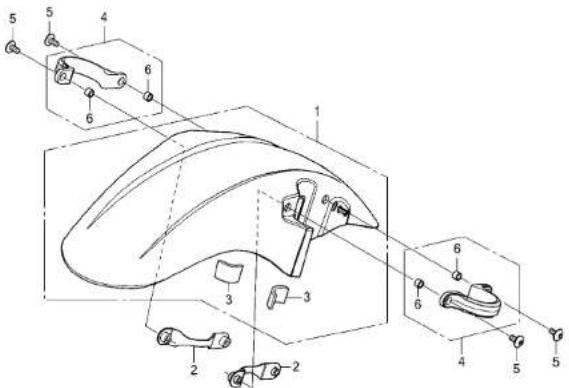

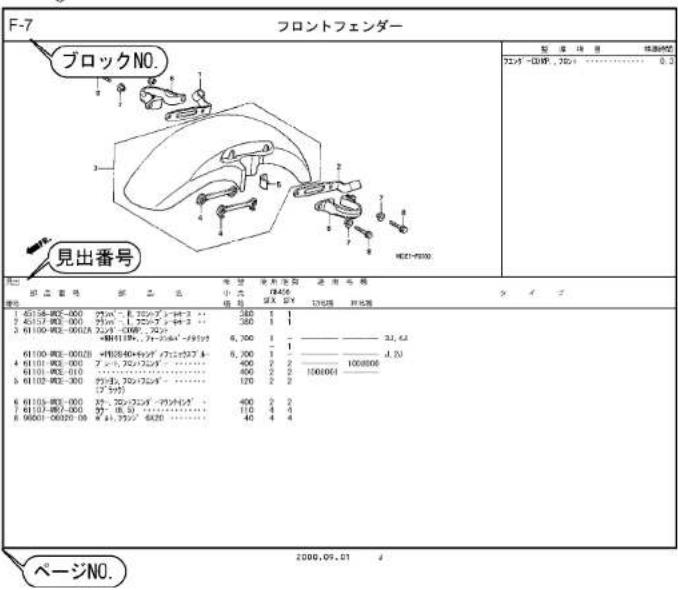

F-7 フロントフェンダー ブロックNO. 見出番号 タイプ プロセス番号 プロセス 小式 直径 P406 直径 125mm P300mm タイプ タイプ ブロックNO. アッキー、8.コンディーサード 2 300 1 2 300 1 6, 300 1 32, 6,3 +400/1199、7.コンディーサード 2 6, 300 1 4, 300 1000006 アッキー、7.コンディーサード 2 400 2 1000061 アッキー、7.コンディーサード 2 400 2 1000061 アッキー、7.コンディーサード 2 400 2 1000061 アッキー、7.コンディーサード 2 400 2 1000061 アッキー、7.コンディーサード 2 110 4 4 98501-06020-08 アッキー、7.コンディーサード 2 40 4 4 ベージNO. 2000.09.01パーツカタログの構成


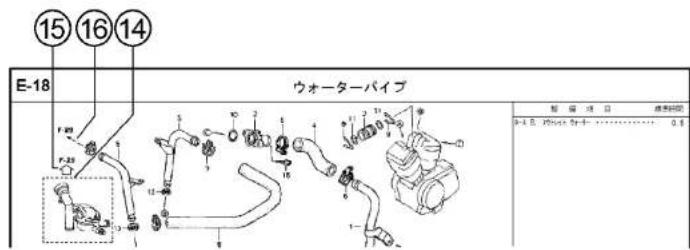

E-18 ウォーターパイプ F-20 F-20 15 16 14 1 2 3 4 5 6 7 8 9 10 11 12 13 14 製 印 注 录 遵 表 時間 P-1 B. P-20 (名:) 0.8①ブロックタイトル ②ロックNO.

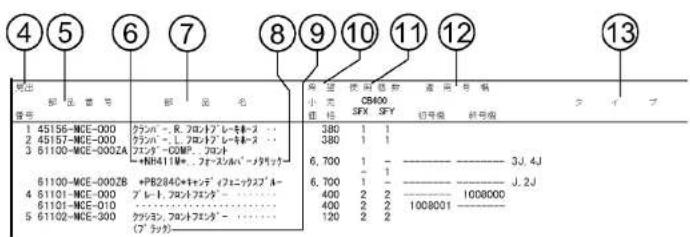

③整備項目/標準時間-標準整備時間
④見出番号
・本文の見出し番号に()が付いているものは、前
ページより同じ見出し番号が続いていることを示します。
⑤部品番号 Honda色記号 部品名 色名称
⑨注記
・特記事項を部品名棚に()で表示しています。
⑩希望小壳価格
・ジカ 市場状況等により変動するメーカー希望小
壳価格。
・オープン メーカー希望小売価格が存在せず、各小売
店が独自に決定する小売価。オープン価格。
⑪ 使用個数
・使用個数に(),(がつけられている部品はオプション
ナル部品です。
・使用個数に“N”と表示されている部品は必要に応じて
選択して使用する部品です。
・使用個数は各ブロック内に使用されている数を示します。
⑫適用号機
⑬タイプ
・タイプ欄が無記入のものは、すべてのタイプに共通使
用されます。
⑭
・内の部品は、他のブロックで案内されています。
⑮
・ぐはで国まれている掲載ブロックNo.を表示してい
ます
⑯
・←は該当部品の接続先ブロックNo.を表示しています。
部品に変更があったとき


| 見出 | 令望 | 使用国数 | 適用号機 | ||||||
| 番号 | 部品番号 | 部品名 | 小売価格 | CB400SFX | SFY | 初号機 | 終号機 | ||
| 1 | 45158-MCE-000 | ケラバー・R.フロントレーモータース | ... | 380 | 1 | 1 | |||
| 2 | 45157-MCE-000 | ケラバー・L.フロントレーモータース | ... | 380 | 1 | 1 | |||
| 3 | 61100-MCE-000ZA | フェンダー-COMP.フロント*NH411M*フォースルバーメタリック | ... | 6,700 | 1 | - | - | 3J.4J | |
| 61100-MCE-000ZB | *PB284C*キャッディフィニニックスブレー | ... | 6,700 | 1 | - | - | J.2J | ||
| 4 | 61101-MCE-000 | ブレート.フロントフェンダー | ... | 400 | 2 | 2 | |||
| 5 | 61102-MCE-300 | ケツッション.フロントフェンダー(プラック) | ... | 400 | 2 | 2 | |||
| ... | 120 | 2 | 2 | ||||||
| 6 | 61105-MCE-000 | ステー.フロントフェンダーマウンティング | ... | 400 | 2 | 2 | |||
| 7 | 61107-MR7-000 | カラ(6.5) | ... | 110 | 4 | 4 | |||
| 8 | 96001-08020-00 | オレト.フランジ 6X20 | ... | 40 | 4 | 4 | |||
初号機から変更しないで 使用している。 左側にある場合は、1008001号機からの車に使用する。 右側にある場合は、1008000号機までの車に使用する。
●部品各末尾の(###)マークがあるものは供給に期限(非販売部品)があることを示します。
パーツカタログに使用されている略語
●パーツカタログには下記の略語が使用されています。
A …… アンペア
A.C. …… オルタネーティング カーレント(交流)
A.M.……アタッチングマーク (貼り付けマーク)
ASSY. … アッセンブリー
C.D.I. …キャパシティブディス チャージイグニッション (容量放電点火)
COMP. … コンプリート
D.C.…… ダイレクトカーレント (直流)
G……グラム
KPH …… キロメーター毎時
L.……レフト(左)
L(100L)・リンク(駒数 100)
L.E.D.… ライトエミッテッド ダイオード(発光ダイオード)
MM……ミリメーター
R.……ライト(右)
STD.…… スタンダード
T(22T)… チョウ (歯数 22)
T.M.…… トランスクリプト マーク(転写マーク)
V……ボルト
W……ワット
WL…… ウイズラベリング (ストライブ、ラベル 類を含む)
WOL……ウイズアウトラベリング (ストライブ、ラベル 類を除く)

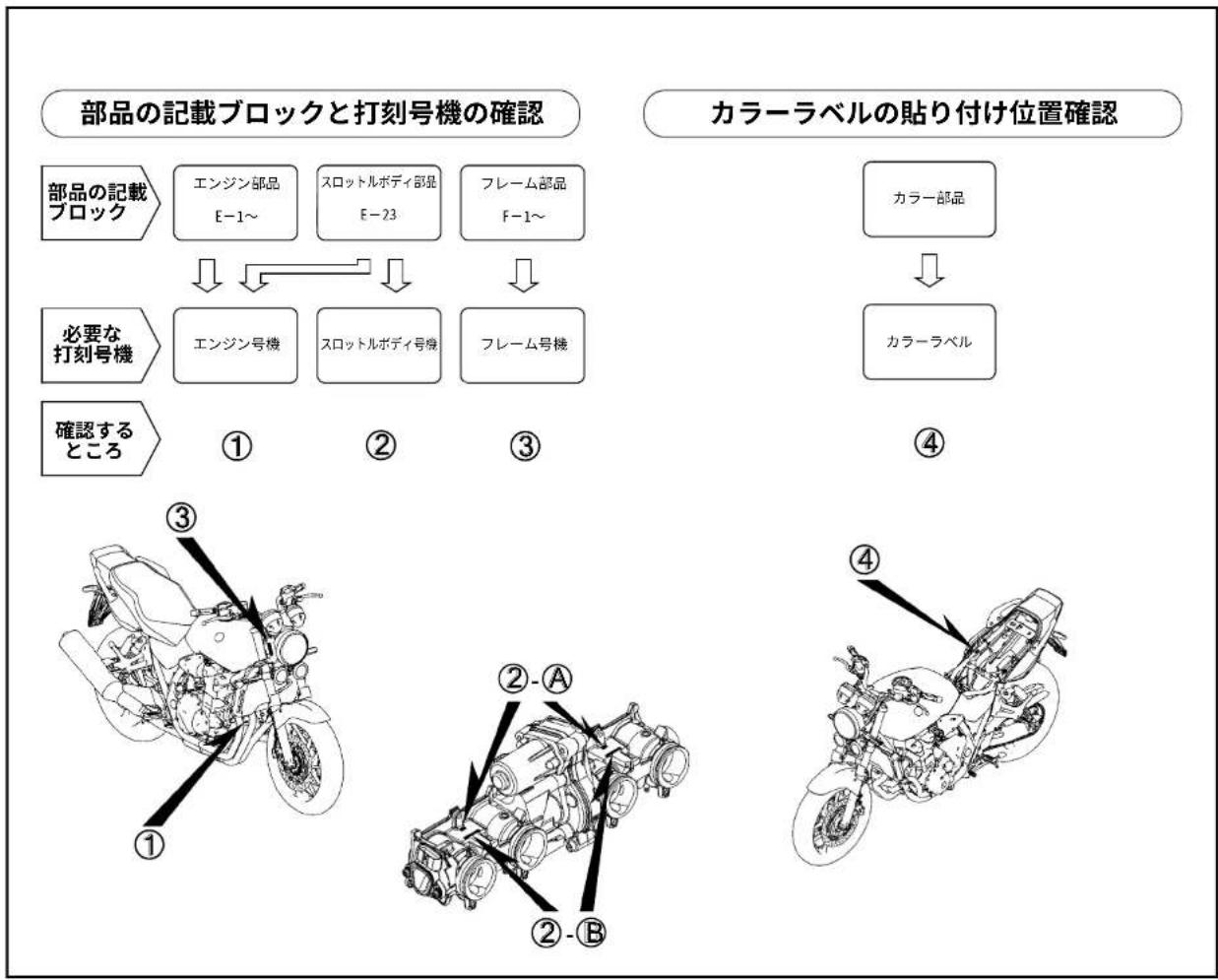


号機管理表
| 販売呼称 機種名 タイプエンジン号機 フレーム号機 スロットルボディ号機 | ||||
| CB1300SUPER FOUR | CB1300ADM | 6J SQ54E-3400001~ SC54-2600001~ | GND0A A | |
| 9J SQ54E-3400001~ SC54-2600001~ | ||||
| CB1300ADP | 9J SQ54E-3400001~ SC54-2700001~ | |||
| CB1300SUPER BOL D'OR | CB1300SADM | 6J SQ54E-3400001~ SC54-2600001~ | ||
| 9J SQ54E-3400001~ SC54-2600001~ | ||||
| CB1300SADP | 9J SQ54E-3400001~ SC54-2700001~ | |||
| CB1300SUPER FOUR SP | CB1300SPM | 6J SQ54E-3400001~ SC54-2600001~ | ||
| CB1300SPP | 6J SQ54E-3400001~ SC54-2700001~ | |||
| 7J SQ54E-3400001~ SC54-2700001~ | ||||
| CB1300SUPER FOUR SP30th Anniversary | 8J SQ54E-3400001~ SC54-2700001~ | |||
| CB1300SUPER BOL D'OR SP | CB1300SSPM | 6J SQ54E-3400001~ SC54-2600001~ | ||
| CB1300SSPP | 6J SQ54E-3400001~ SC54-2700001~ | |||
| 7J SQ54E-3400001~ SC54-2700001~ | ||||
| 販売呼称 機種名 タイプエンジン号機 フレーム号機 スロットルボディ号機 | |||||
| CB1300SUPER BOL D'OR SP30th Anniversary | CB1300SSPP | 8J SC | 54E-3400001~ SC54 | -2700001~ GND0A A | |
・エンジン部品はエンジン号機・フレーム部品はフレーム号機を確認のうえ部品注文をして下さい。
・キャブレター/スロットルボディアッセンブリーはエンジン号機で管理されていますが、その構成部品は下記アンダーラインで示したキャブレター/スロットルボディ号機で管理されていますので、部品注文時はキャブレター/スロットルボディ号機を確認して下さい。
GN DOA AKC 7
A B
配色表
・色物部品をご注文の際は下記一覧表を参照して基本部品番号にパーツ色記号を加えた部品番号でご注文下さい。CB1300 SUPER FOUR (CB1300ADM)……6J
| NO. | 機種名 (MODEL) | CB1300ADM | |||||
| フォトNO. | NO.1 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色 (COLOR) | パールサンピームホワイトNH-A66P | ||||||
| コード (CODE) | |||||||
| 色物部品名 基本部品番号 NHA66 初号機 終号機 | |||||||
| 1 カルASSY.,リヤー 77220-MFP-JCO ZB F-23 9 | |||||||
| 2 カバー,L.エアークリーナーサイド 83651-MFP-600 ZB F-24 7 | |||||||
| 3 カバー,R.エアークリーナーサイド 83551-MFP-600 ZB F-24 3 | |||||||
| 4 カバーセット,L.サイド 83710-MFP-A50 ZA F-24 8 | |||||||
| 5 カバーセット,R.サイド 83610-MFP-A50 ZA F-24 5 | |||||||

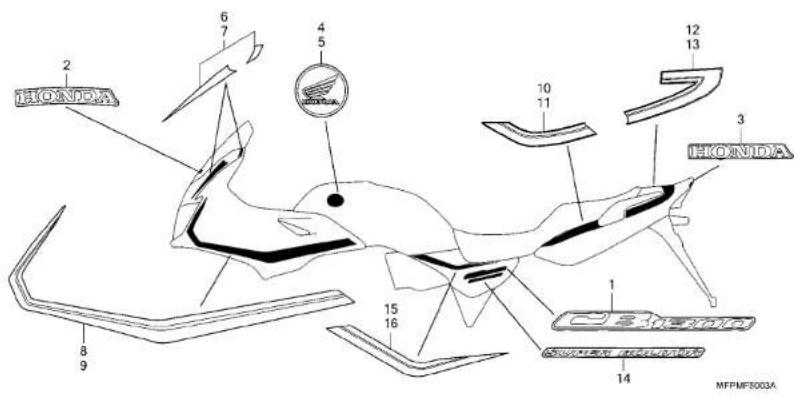

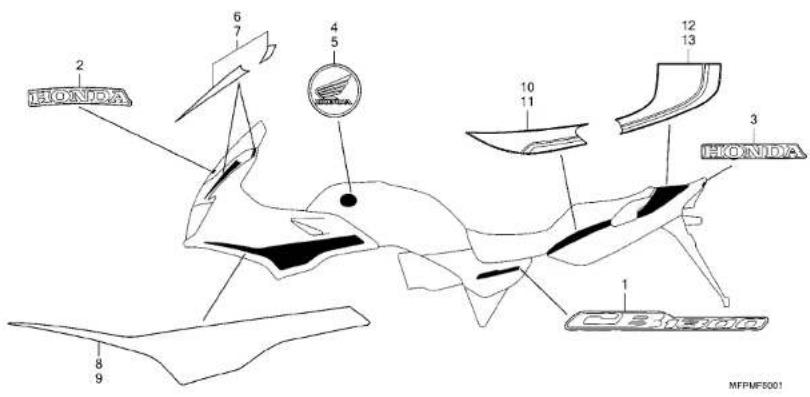

| 6 ストライブ A,L.リヤーカウル 86772-MFP-JCO ZA F-50 6 | |||||||
| 7 ストライブ A,R.リヤーカウル 86771-MFP-JCO ZA F-50 5 | |||||||
| 8 ストライブ B,L.リヤーカウル 86774-MFP-JCO ZA F-50 8 | |||||||
| 9 ストライブ B,R.リヤーカウル 86773-MFP-JCO ZA F-50 7 | |||||||

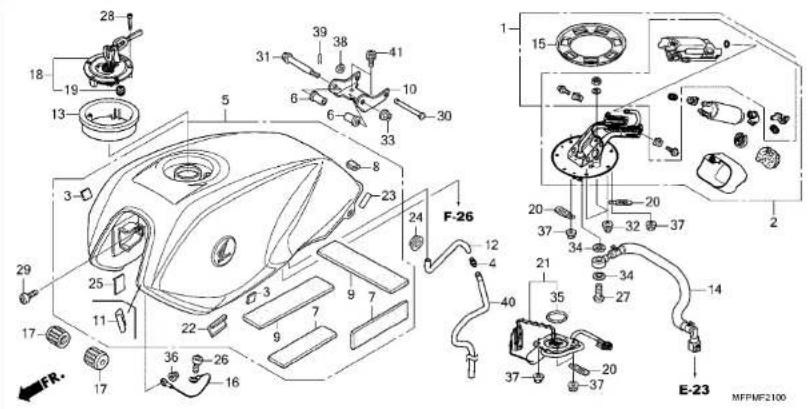

| 10 ダンクASSY.,フユーエル | 17500-MFP-JCO ZA F-21 5 | ||||||
| 11 フェンダーシSY.,フロント | 61100-MFP-A50 ZC F-10 1 | ||||||

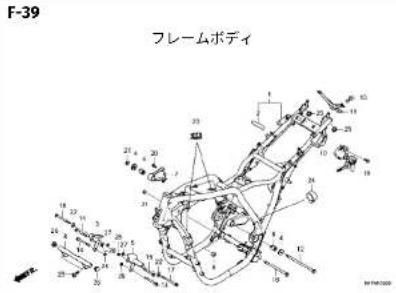

| 12 ボディセット,フレーム | 50010-MFP-JCO ZA F-39 1 | ||||||
| 13 マーク | 86170-MFP-JCO ZA F-49 1 | ||||||
| 14 マーク,サイドカバー | 86831-MFP-A50 ZB F-50 9 | ||||||
| 15 マーク,ホンダ | 86102-MFP-A50 ZB F-50 2 | ||||||
CB1300 SUPER FOUR (CB1300ADM)……9J
| NO. | 機種名(MODEL) | CB1300ADM | |||||
| フォトNO. | NO.2 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色(COLOR) | ベータシルバーメタリックNH-C07M | ||||||
| コード(CODE) | |||||||
| 色物部品名 基本部品番号 NHC07 初号機 終号機 | |||||||
| 1 カクルASSY.,リヤー 77220-MFP-JEO ZA F-23 9 | |||||||
| 2 カバー,L.エアーケリーナーサイド 83651-MFP-600 ZB F-24 7 | |||||||
| 3 カバー,R.エアーケリーナーサイド 83551-MFP-600 ZB F-24 3 | |||||||
| 4 カバーセット,L.サイド 83710-MFP-JEO ZA F-24 8 | |||||||
| 5 カバーセット,R.サイド 83610-MFP-JEO ZA F-24 5 | |||||||
| 6 ス -ライブ, L.サイド カバー 86834-MFP-JEO ZA F-50-2 11 | |||||||
| 7 ス -ライブ, R.サイド カバー 86833-MFP-JEO ZA F-50-2 10 | |||||||
| 8 ス -ライブ A, L. リヤーカウル 86772-MFP-JEO ZA F-50-2 6 | |||||||
| 9 ス -ライブ A, R. リヤーカウル 86771-MFP-JEO ZA F-50-2 5 | |||||||
| 10 ストライブ B, L. リヤーカウル 86774-MFP-JEO ZA F-50-2 8 | |||||||
| 11 ストライブ B, R. リヤーカウル 86773-MFP-JEO ZA F-50-2 7 | |||||||
| 12 タンクASSY.,フコーエル | 17500-MFP-JEO ZA F-21 5 | ||||||
| 13 フエンダ -ASSY.,フロント | 61100-MFP-JEO ZA F-10 1 | ||||||
| 14 ボ デ イ セ ツ,フレーム | 50010-MFP-JCO ZB F-39 1 | ||||||
| 15 マーグ | 86170-MFP-JCO ZA F-49 1 | ||||||
| 16 マーグ,サイト カバー | 86831-MFP-A50 ZB | F-50-2 | 9 | ||||
| 17 マーグ,ホンダ | 86102-MFP-JEO ZB F-50-2 2 | ||||||
CB1300 SUPER FOUR (CB1300ADP)
| NO. | 機種名 (MODEL) | CB1300ADP | |||||
| フォトNO. | NO.3 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色 (COLOR) | デジタルシルバーメタリックNH-A30M | ||||||
| コード (CODE) | |||||||
| 色物部品名 基本部品番号 NHA30 初号機 終号機 | |||||||
| 1 カカッALESSY.,リヤー 77220-MFP-JNO ZA F-23 9 | |||||||
| 2 カバー,L.エアークリーナーサイド 83651-MFP-600 ZB F-24 7 | |||||||
| 3 カバー,R.エアークリーナーサイド 83551-MFP-600 ZB F-24 3 | |||||||
| 4 カバー-セツト,L.サイド 83710-MFP-JNO ZA F-24 8 | |||||||
| 5 カバー-セツト,R.サイド 83610-MFP-JNO ZA F-24 5 | |||||||
| 6 ス -ライブ, L.サイド カバー 86834-MFP-JNO ZA F-50-2 11 | |||||||
| 7 ス -ライブ, R.サイド カバー 86833-MFP-JNO ZA F-50-2 10 | |||||||
| 8 ス -ライブ A, L.リヤーカウル 86772-MFP-JNO ZA F-50-2 6 | |||||||
| 9 ス -ライブ A, R.リヤーカウル 86771-MFP-JNO ZA F-50-2 5 | |||||||
| 10 ストライブ B, L.リヤーカウル 86774-MFP-JNO ZA F-50-2 8 | |||||||
| 11 ストライブ B, R.リヤーカウル 86773-MFP-JNO ZA F-50-2 7 | |||||||

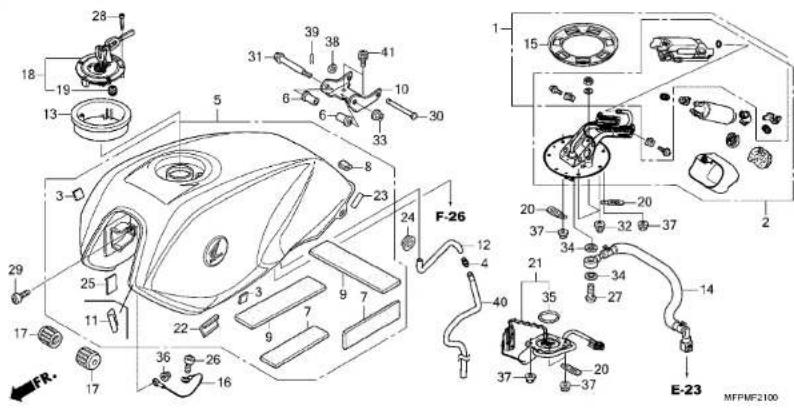

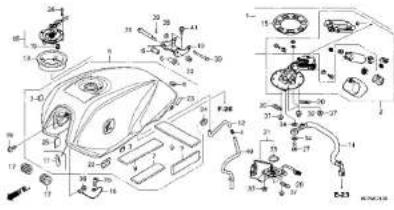

| 12 タンクASSY., フコーエル | 17500-MFP-JNO ZA F-21 5 | ||||||
| 13 フエンダ -ASSY., フロント | 61100-MFP-JNO ZA F-10 1 | ||||||

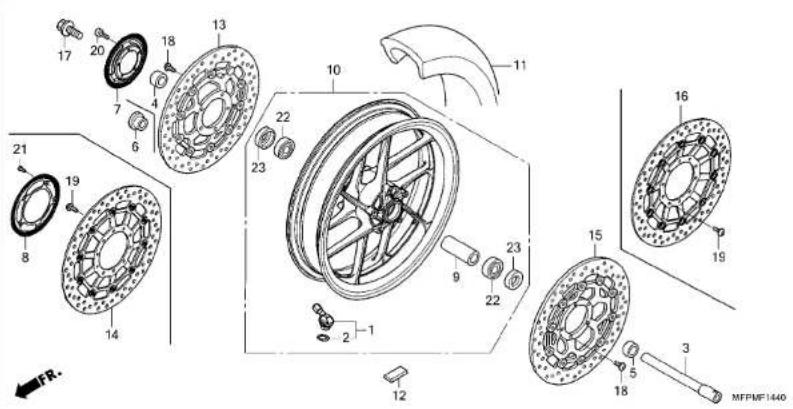

| 14 ホイールサブ ASSY., フロント | 44650-MFP-A50 | ZC | F-14-40 | 10 | |||
| 15 ホイールサブ ASSY., リャー | 42650-MGC-JDO | ZA | F-19-40 | 10 | |||
| 16 ボ デ イ セ ツ, フレーム | 50010-MFP-JCO ZB F-39 1 | ||||||
| 17 マーク | 86170-MFP-JCO ZA F-49 1 | ||||||
| 18 マーク, サイド カバー | 86831-MFP-A50 | ZB | F-50-2 | 9 | |||
| 19 マーク, ホンダ | 86102-MFP-JEO ZB F-50-2 2 | ||||||
CB1300 SUPER BOL D'OR (CB1300SADM)……6J
| NO. | 機種名 (MODEL) | CB1300SADM | |||||
| フォトNO. | NO.4 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色 (COLOR) | パールサンピームホワイトNH-A66P | ||||||
| コード (CODE) | |||||||
| 色物部品名 基本部品番号 NHA66 初号機 終号機 | |||||||

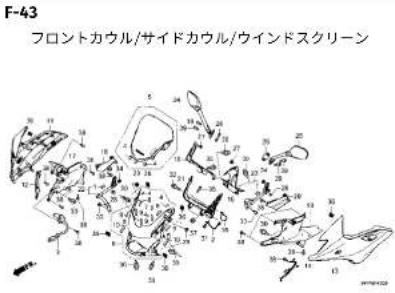

| 1 ウィントスクリーンセット 64100-MFP-901 ZA F-43 | 5 | ||||||
| 2 カルASSY.,フロントセンタ- 64210-MFP-JDO ZA | F-43 6 | ||||||
| 3 カルASSY.,リヤー 77220-MFP-JCO ZB F-23 | 9 | ||||||
| 4 カルセット,L.サイド 64230-MFP-JDO ZA F-43 | 13 | ||||||
| 5 カルセット,R.サイド 64220-MFP-JDO ZA F-43 | 11 | ||||||
| 6 カバー,L.エアークリーナーサイド 83651-MFP-600 ZD F-24 7 | |||||||
| 7 カバー,R.エアークリーナーサイド 83551-MFP-600 ZD F-24 3 | |||||||
| 8 カバーセット,L.サイド | 83710-MFP-H50 ZA F-24 8 | ||||||
| 9 カバーセット,R.サイド | 83610-MFP-H50 ZA F-24 5 | ||||||
| 10 ストライブ,L.サイド カウル | 86644-MFP-JDO | ZA | F-50-1 | 9 | |||
| 11 ストライブ,L.フロントセンターカウル | 86642-MFP-JDO | ZA | F-50-1 | 7 | |||
| 12 ストライブ,R.サイド カウル | 86643-MFP-JDO | ZA | F-50-1 | 8 | |||
| 13 ストライブ,R.フロントセンターカウル | 86641-MFP-JDO | ZA | F-50-1 | 6 | |||
| 14 ストライブ A,L.リヤーカウル | 86772-MFP-JCO | ZA | F-50-1 | 11 | |||
| 15 ストライブ A,R.リヤーカウル | 86771-MFP-JCO | ZA | F-50-1 | 10 | |||
| 16 ストライブ B,L.リヤーカウル | 86774-MFP-JCO | ZA | F-50-1 | 13 | |||
| 17 ストライブ B,R.リヤーカウル | 86773-MFP-JCO | ZA | F-50-1 | 12 | |||
| 18 ダンクASSY.,フコーエル | 17500-MFP-JDO ZA F-21 5 | ||||||
| 19 ダクト,L.サイド | 64233-MFP-900 ZG F-43 14 | ||||||
| 20 ダクト,R.サイド | 64223-MFP-900 ZG F-43 12 | ||||||
| 21 フエンダーアSSY.,フロント | 61100-MFP-A50 ZB F-10 1 | ||||||
| 22 ボディセット,フレーム 50010-MFP-JDO ZA F-89 1 | |||||||
CB1300 SUPER BOL D'OR (CB1300SADM)……6J
| NO. | 機種名(MODEL) CB1300SADM | ||||||
| フォトNO. | NO.4 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色(COLOR) | パールサンピームホワイトNH-A66P | ||||||
| コード(CODE) | |||||||
| 色物部品名 基本部品番号 NHA66 初号機 終号機 | |||||||
| 23 マーク 86170-MFP-JCO ZA F-49-1 1 | |||||||
| 24 マーク,ホンダ 86101-MFP-900 ZA F-50-1 2 | |||||||
| 25 マーク,ホンダ 86102-MFP-A50 ZB F-50-1 3 | |||||||
CB1300 SUPER BOL D'OR (CB1300SADM)....9J
| NO. | 機種名 (MODEL) | CB1300SADM | |||||
| フォトNO. | NO.5 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色 (COLOR) | ベータシルバーメタリックNH-C07M | ||||||
| コード (CODE) | |||||||
| 色物部品名 基本部品番号 NHC07 初号機 終号機 | |||||||
| 1 ウィントスクリーンセット 64100-MFP-901 ZA F-43 | 5 | ||||||
| 2 カクルASSY.,フコントセンタ- 64210-MFP-JFO ZA | F-43 6 | ||||||
| 3 カクルASSY.,リヤー 77220-MFP-JEO ZA F-23 | 9 | ||||||
| 4 カクルセット,L.サイド 64230-MFP-JFO ZA F-43 | 13 | ||||||
| 5 カクルセット,R.サイド 64220-MFP-JFO ZA F-43 | 11 | ||||||
| 6 カバー,L.エアークリーナーサイド 83651-MFP-600 ZD | F-24 7 | ||||||
| 7 カバー,R.エアークリーナーサイド 83551-MFP-600 ZD | F-24 3 | ||||||
| 8 カバー セット,L.サイド | 83710-MFP-JFO ZA F-24 8 | ||||||
| 9 カバー セット,R.サイド | 83610-MFP-JFO ZA F-24 5 | ||||||
| 10 ストライブ,L.サイド カウル | 86644-MFP-JFO | ZA | F-50-3 | 9 | |||
| 11 ストライブ,L.サイド カバー | 86834-MFP-JEO | ZA | F-50-3 | 16 | |||
| 12 ストライブ,L.フロントセンターカウル | 86642-MFP-JFO | ZA | F-50-3 | 7 | |||
| 13 ストライブ,R.サイド カウル | 86643-MFP-JFO | ZA | F-50-3 | 8 | |||
| 14 ストライブ,R.サイド カバー | 86833-MFP-JEO | ZA | F-50-3 | 15 | |||
| 15 ストライブ,R.フロントセンターカウル | 86641-MFP-JFO | ZA | F-50-3 | 6 | |||
| 16 ストライブ A,L.リヤーカウル | 86772-MFP-JEO | ZA | F-50-3 | 11 | |||
| 17 ストライブ A,R.リヤーカウル | 86771-MFP-JEO | ZA | F-50-3 | 10 | |||
| 18 ストライブ B,L.リヤーカウル | 86774-MFP-JEO | ZA | F-50-3 | 13 | |||
| 19 ストライブ B,R.リヤーカウル | 86773-MFP-JEO | ZA | F-50-3 | 12 | |||
| 20 タンクASSY.,フユーエル | 17500-MFP-JFO ZA F-21 5 | ||||||
| 21 ダクト,L.サイド | 64233-MFP-900 ZM F-43 14 | ||||||
| 22 ダクト,R.サイド | 64223-MFP-900 ZM F-43 12 | ||||||
CB1300 SUPER BOL D'OR (CB1300SADM)....9J
| NO. | 機種名(MODEL) | CB1300SADM | |||||
| フォトNO. | NO.5 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色(COLOR) | ベータシルバーメタリックNH-C07M | ||||||
| コード(CODE) | |||||||
| 色物部品名 基本部品番号 NHC07 初号機 終号機 | |||||||
| 23 フェンダ-ASSY.,フロント 61100-MFP-JEO ZA F-10 1 | |||||||
| 24 ホディセツト,フレーム 50010-MFP-JDO ZB F-39 1 | |||||||
| 25 マーク 86170-MFP-JCO ZA F-49-1 1 | |||||||
| 26 マーク,サイドカバー 86831-MFP-H70 ZA F-50-3 14 | |||||||
| 27 マーク,ボンダ | 86101-MFP-900 ZA F-50-3 2 | ||||||
| 28 マーク,ボンダ | 86102-MFP-JEO ZB F-50-3 3 | ||||||
CB1300 SUPER BOL D'OR (CB1300SADP)
| NO. | 機種名 (MODEL) | CB1300SADP | |||||
| フォトNO. | NO.6 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色 (COLOR) | デジタルシルバーメタリックNH-A30M | ||||||
| コード (CODE) | |||||||
| 色物部品名 基本部品番号 NHA30 初号機 終号機 | |||||||
| 1 ウィントスクリーンセット 64100-MFP-901 ZA F-43 | 5 | ||||||
| 2 カクルASSY.,フロントセンタ- 64210-MFP-JPO ZA | F-43 6 | ||||||
| 3 カクルASSY.,リヤー 77220-MFP-JNO ZA F-23 | 9 | ||||||
| 4 カクルセット,L.サイド 64230-MFP-JPO ZA F-43 | 13 | ||||||
| 5 カクルセット,R.サイド 64220-MFP-JPO ZA F-43 | 11 | ||||||
| 6 カクバー,L.エアークリーナーサイド 83651-MFP-600 ZB | F-24 7 | ||||||
| 7 カクバー,R.エアークリーナーサイド 83551-MFP-600 ZB | F-24 3 | ||||||
| 8 カクバーセット,L.サイド | 83710-MFP-JPO ZA F-24 8 | ||||||
| 9 カクバーセット,R.サイド | 83610-MFP-JPO ZA F-24 5 | ||||||
| 10 ストライブ,L.サイド カウル | 86644-MFP-JPO | ZA | F-50-3 | 9 | |||
| 11 ストライブ,L.サイド カバー | 86834-MFP-JNO | ZA | F-50-3 | 16 | |||
| 12 ストライブ,L.フロントセンターカウル | 86642-MFP-JPO | ZA | F-50-3 | 7 | |||
| 13 ストライブ,R.サイド カウル | 86643-MFP-JPO | ZA | F-50-3 | 8 | |||
| 14 ストライブ,R.サイド カバー | 86833-MFP-JNO | ZA | F-50-3 | 15 | |||
| 15 ストライブ,R.フロントセンターカウル | 86641-MFP-JPO | ZA | F-50-3 | 6 | |||
| 16 ストライブ A,L.リヤーカウル | 86772-MFP-JNO | ZA | F-50-3 | 11 | |||
| 17 ストライブ A,R.リヤーカウル | 86771-MFP-JNO | ZA | F-50-3 | 10 | |||
| 18 ストライブ B,L.リヤーカウル | 86774-MFP-JNO | ZA | F-50-3 | 13 | |||
| 19 ストライブ B,R.リヤーカウル | 86773-MFP-JNO | ZA | F-50-3 | 12 | |||
| 20 タンクASSY.,フコーエル | 17500-MFP-JPO ZA F-21 5 | ||||||
| 21 ダクト,L.サイド | 64233-MFP-900 ZN F-43 14 | ||||||
| 22 ダクト,R.サイド | 64223-MFP-900 ZN F-43 12 | ||||||

CB1300 SUPER BOL D'OR (CB1300SADP)
| NO. | 機種名 (MODEL) | CB1300SADP | |||||
| フォトNO. | NO.6 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色 (COLOR) | デジタルシルバーメタリックNH-A30M | ||||||
| コード (CODE) | |||||||
| 色物部品名 基本部品番号 NHA30 初号機 終号機 | |||||||
| 23 フロント - ASSY., フロント 61100-MFP-JNO ZA F-10 1 | |||||||
| 24 ホイールケブ ASSY., フロント 44650-MFP-A50 ZC F-14-40 10 | |||||||
| 25 ホイールケブ ASSY., リヤー 42650-MGC-JDO ZA F-19-40 10 | |||||||
| 26 ボディセット, フレーム 50010-MFP-JDO ZB F-39 1 | |||||||
| 27 マーク 86170-MFP-JCO ZA | F-49-1 | 1 | |||||
| 28 マーク, サイドカバー | 86831-MFP-H70 ZA | F-50-3 14 | |||||
| 29 マーク, ホンダ | 86101-MFP-900 ZA | F-50-3 | 2 | ||||
| 30 マーク, ホンダ | 86102-MFP-JEO ZB | F-50-3 | 3 | ||||
CB1300 SUPER FOUR SP (CB1300SPM)
| NO. | 機種名 (MODEL) | CB1300SPM | ||||||
| フォトNO. | NO.7 NO | 8 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色 (COLOR) | ホールホークスアイブルーPB-409P R | キャンディークロモスフィアレッド381C | ||||||
| コード (CODE) | ||||||||
| 色物部品名 基本部品番号 PB409 R3 | 初号機 終号機 | |||||||
| 1 カルASSY.,リヤ- 77220-MFP-SGO - ZA F-23 9 | ||||||||
| 2 | カウルASSY.,リヤ- | 77220-MFP-SPO | ZB | - | F-23 | 9 | ||
| 3 | カバー,L.エアークリーナーサイド | 83651-MFP-600 | ZB | ZB | F-24 | 7 | ||
| 4 | カバー,R.エアークリーナーサイド | 83551-MFP-600 | ZB | ZB | F-24 | 3 | ||
| 5 カルーセット,L.サイド | 83710-MFP-SGO - ZA F-24 8 | |||||||
| 6 | カバーセット,L.サイド | 83710-MFP-SPO | ZB | - | F-24 | 8 | ||
| 7 カルーセット,R.サイド | 83610-MFP-SGO - ZA F-24 5 | |||||||
| 8 | カバーセット,R.サイド | 83610-MFP-SPO | ZB | - | F-24 | 5 | ||
| 9 スライプ, L.サイド カバー | 86834-MFP-SGO - ZA | F-50-4 3 | ||||||
| 10 | ストライプ, L.サイド カバー | 86834-MFP-SPO | ZA | - | F-50-4 | 13 | ||
| 11 | ストライプ, L.フコーエルタンク | 86172-MFP-SGO | - | ZA | F-50-4 | 4 | ||
| 12 | ストライプ, L.フコーエルタンク | 86172-MFP-SPO | ZA | - | F-50-4 | 4 | ||
| 13 | ストライプ, R.サイド カバー | 86833-MFP-SGO | - | ZA | F-50-4 | 12 | ||
| 14 | ストライプ, R.サイド カバー | 86833-MFP-SPO | ZA | - | F-50-4 | 12 | ||
| 15 | ストライプ, R.フコーエルタンク | 86171-MFP-SGO | - | ZA | F-50-4 | 3 | ||
| 16 | ストライプ, R.フコーエルタンク | 86171-MFP-SPO | ZA | - | F-50-4 | 3 | ||
| 17 | ストライプ A, L.リヤーカウル | 86772-MFP-SGO | - | ZA | F-50-4 | 8 | ||
| 18 | ストライプ A, L.リヤーカウル | 86772-MFP-SPO | ZA | - | F-50-4 | 8 | ||
| 19 | ストライプ A, R.リヤーカウル | 86771-MFP-SGO | - | ZA | F-50-4 | 7 | ||
| 20 | ストライプ A, R.リヤーカウル | 86771-MFP-SPO | ZA | - | F-50-4 | 7 | ||
| 21 | ストライプ B, L.リヤーカウル | 86774-MFP-SGO | - | ZA | F-50-4 | 10 | ||
| 22 | ストライプ B, L.リヤーカウル | 86774-MFP-SPO | ZA | - | F-50-4 | 10 | ||

CB1300 SUPER FOUR SP (CB1300SPM)
| NO. | 機種名 (MODEL) | CB1300SPM | ||||||
| フォトNO. | NO.7 NO | 8 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色 (COLOR) | パールホークスアイブルーPB-409P R | キャンディークロモスフィアレッド381C | ||||||
| コード (CODE) | ||||||||
| 色物部品名 基本部品番号 PB409 R381 初号機 終号機 | ||||||||
| 23 ストライブ B, R. リヤーカウル 86773-MFP-SGO - ZA | F-50-4 9 | |||||||
| 24 ストライブ B, R. リヤーカウル 86773-MFP-SPO ZA - | F-50-4 9 | |||||||
| 25 | タンクASSY., フロート | 17500-MFP-JGO | ZB | ZA | F-21 | 5 | ||
| 26 フロント | フロント-COMP., フロント | 61100-MFP-SGO - ZA | F-10-1 1 | |||||
| 27 フロント | フロント-COMP., フロント | 61100-MFP-SPO ZB - | F-10-1 1 | |||||
| 28 | ホイールサブ ASSY., フロント | 44650-MGC-JDO | ZA | ZA | F-14-40 | 10 | ||
| 29 | ホイールサブ ASSY., リヤー | 42650-MGC-JDO | ZA | ZA | F-19-40 | 10 | ||
| 30 | ボディセツト, フレーム | 50010-MFP-JCO | ZB | ZB | F-39 | 1 | ||
| 31 | マーク | 86170-MFP-JCO | ZA | ZA | F-49 | 1 | ||
| 32 | マーク, サイドカバー | 86831-MFP-A50 ZB - | F-50-4 11 | |||||
| 33 | マーク, サイドカバー | 86831-MFP-SGO - ZA | F-50-4 11 | |||||
| 34 | マーク, ホンダ | 86102-MFP-A50 ZC | ZC F-50-4 2 | |||||
| NO. | 機種名 (MODEL) | CB1300SPP | |||||
| フォトNO. | NO.9 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色 (COLOR) | パールホークスアイブルーPB-409P | ||||||
| コード (CODE) | |||||||
| 色物部品名 基本部品番号 PB409 初号機 終号機 | |||||||
| 1 | カッタASSY.,リヤー 77220-MFP-SPO ZB F-23 9 | ||||||
| 2 | カッター,L.エアークリーナーサイド 83651-MFP-600 ZB F-24 7 | ||||||
| 3 | カッター,R.エアークリーナーサイド 83551-MFP-600 ZB F-24 3 | ||||||
| 4 | カッパーセット,L.サイド 83710-MFP-SPO ZB F-24 8 | ||||||
| 5 | カッパーセット,R.サイド 83610-MFP-SPO ZB F-24 5 | ||||||
| 6 | ストライプ, L.サイド カバー 86834-MFP-SPO ZA F-50-4 13 | ||||||
| 7 | ストライプ, L.フユーエルタンク 86172-MFP-SPO ZA F-50-4 4 | ||||||
| 8 | ストライプ, R.サイド カバー 86833-MFP-SPO ZA F-50-4 12 | ||||||
| 9 | ストライプ, R.フユーエルタンク 86171-MFP-SPO ZA F-50-4 3 | ||||||
| 10 | ストライプ A, L.リヤーカウル | 86772-MFP-SPO ZA F-50-4 8 | |||||
| 11 | ストライプ A, R.リヤーカウル | 86771-MFP-SPO ZA F-50-4 7 | |||||
| 12 | ストライプ B, L.リヤーカウル | 86774-MFP-SPO ZA F-50-4 10 | |||||
| 13 | ストライプ B, R.リヤーカウル | 86773-MFP-SPO ZA F-50-4 9 | |||||
| 14 | タンクASSY., フコーエル | 17500-MFP-JGO ZB F-21 5 | |||||
| 15 | フエンダ -COMP., フロント | 61100-MFP-SPO ZB F-10-1 1 | |||||
| 16 | ホイールサブ ASSY., フロント | 44650-MGC-JDO ZA | F-14-40 | 10 | |||
| 17 | ホイールサブ ASSY., リヤー | 42650-MGC-JDO ZA | F-19-40 | 10 | |||
| 18 | ボディセット, フレーム | 50010-MFP-JCO ZB F-39 1 | |||||
| 19 | マーク | 86170-MFP-JCO ZA F-49 1 | |||||
| 20 | マーク, サイド カバー | 86831-MFP-A50 ZB F-50-4 11 | |||||
| 21 | マーク, ホンダ | 86102-MFP-A50 ZC F-50-4 2 | |||||
| NO. | 機種名(MODEL) | CB1300SPP | |||||
| フォトNO. | NO.10 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色(COLOR) | パ-ルサンピ-ムホワイトNH-A66P | ||||||
| コード(CODE) | |||||||
| 色物部品名 基本部品番号 NHA66 初号機 終号機 | |||||||
| 1 カルASSY.,リヤー 77220-MFP-JCO ZB F-23 9 | |||||||
| 2 カバー,L.エアークリーナーサイド 83651-MFP-600 ZB F-24 7 | |||||||
| 3 カバー,R.エアークリーナーサイド 83551-MFP-600 ZB F-24 3 | |||||||
| 4 カバーセット,L.サイド 83710-MFP-A50 ZA F-24 8 | |||||||
| 5 カバーセット,R.サイド 83610-MFP-A50 ZA F-24 5 | |||||||
| 6 ス-ライブ A,L.リヤーカウル 86772-MFP-JCO ZA F-50 6 | |||||||
| 7 ス-ライブ A,R.リヤーカウル 86771-MFP-JCO ZA F-50 5 | |||||||
| 8 ス-ライブ B,L.リヤーカウル 86774-MFP-JCO ZA F-50 8 | |||||||
| 9 ス-ライブ B,R.リヤーカウル 86773-MFP-JCO ZA F-50 7 | |||||||
| 10 ダンクASSY.,フューエル 17500-MFP-JCO ZA F-21 5 | |||||||
| 11 フエンダ-COMP.,フロント | 61100-MFP-SGO | ZA | F-10-1 | 1 | |||
| 12 ホ ディセット,フレーム | 50010-MFP-JCO ZA F-39 1 | ||||||
| 13 マーク | 86170-MFP-JCO ZA F-49 1 | ||||||
| 14 マーク,サイドカバー | 86831-MFP-A50 ZB F-50 9 | ||||||
| 15 マーク,ホンダ | 86102-MFP-A50 ZB F-50 2 | ||||||
| NO. | 機種名(MODEL) | CB1300SPP | |||||
| フォトNO. | NO.11 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色(COLOR) | パ-レサンピ-ムホワイトNH-A66P | ||||||
| コード(CODE) | |||||||
| 色物部品名 基本部品番号 NHA66K 初号機 終号機 | |||||||
| 1 カルASSY.,リヤー 77220-MFP-JRO ZA F-23 9 | |||||||
| 2 カバー,L.エア-クリーナーサイド 83651-MFP-600 ZB F-24 7 | |||||||
| 3 カバー,R.エア-クリーナーサイド 83551-MFP-600 ZB F-24 3 | |||||||
| 4 カバーセット,L.サイド 83710-MFP-A50 ZA F-24 8 | |||||||
| 5 カバーセット,R.サイド 83610-MFP-A50 ZA F-24 5 | |||||||
| 6 ス-ライブ A,L.リヤーカウル 86772-MFP-JRO ZA F-50 6 | |||||||
| 7 ス-ライブ A,R.リヤーカウル 86771-MFP-JRO ZA F-50 5 | |||||||
| 8 ス-ライブ B,L.リヤーカウル 86774-MFP-JRO ZA F-50 8 | |||||||
| 9 ス-ライブ B,R.リヤーカウル 86773-MFP-JRO ZA F-50 7 | |||||||
| 10 夕クASSY.,フユ-エル | 17500-MFP-JRO ZA F-21 5 | ||||||
| 11 フエンダ-COMP.,フロント | 61100-MFP-SGO | ZA | F-10-1 | 1 | |||
| 12 ポディセット,フレーム | 50010-MFP-JCO ZC F-39 1 | ||||||
| 13 マーク,サイドカバー | 86831-MFP-A50 ZB F-50 9 | ||||||
| 14 マーク,ホンダ | 86102-MFP-A50 ZB F-50 2 | ||||||
CB1300 SUPER BOL D'OR SP (CB1300SSPM)
| NO. | 機種名 (MODEL) | CB1300SSPM | ||||||
| フォトNO. | NO.12 NO. | 13 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色 (COLOR) | ホールホークスアイブルーPB-409P R | キャンディークロモスフィアレッド381C | ||||||
| コード (CODE) | ||||||||
| 色物部品名 基本部品番号 PB409 R3 | 初号機 終号機 | |||||||
| 1 ウィントスクリーンセット 64100-MFP-901 ZA ZA F | -43 5 | |||||||
| 2 カウルASSY.,フロントセンター | 64210-MFP-SB0 | ZB | - | F-43 | 6 | |||
| 3 カウルASSY.,フロントセンター | 64210-MFP-SJ0 | - | ZA | F-43 | 6 | |||
| 4 カウルASSY.,リヤー | 77220-MFP-SG0 | - | ZA | F-23 | 9 | |||
| 5 カウルASSY.,リヤー | 77220-MFP-SPO | ZB | - | F-23 | 9 | |||
| 6 カウルセット,L.サイド 64230-MFP-SB0 ZB | - | F-43 13 | ||||||
| 7 カウルセット,L.サイド 64230-MFP-SJ0 | - ZA F-43 | 13 | ||||||
| 8 カウルセット,R.サイド 64220-MFP-SB0 ZB | - | F-43 11 | ||||||
| 9 カウルセット,R.サイド 64220-MFP-SJ0 | - ZA F-43 | 11 | ||||||
| 10 カバー,L.エアークリーナーサイド | 83651-MFP-600 ZB ZB F-24 7 | |||||||
| 11 カバー,R.エアークリーナーサイド | 83551-MFP-600 ZB ZB F-24 3 | |||||||
| 12 カバーセット,L.サイド | 83710-MFP-SB0 | ZB | - | F-24 | 8 | |||
| 13 カバーセット,L.サイド | 83710-MFP-SJ0 | - | ZA | F-24 | 8 | |||
| 14 カバーセット,R.サイド | 83610-MFP-SB0 | ZB | - | F-24 | 5 | |||
| 15 カバーセット,R.サイド | 83610-MFP-SJ0 | - | ZA | F-24 | 5 | |||
| 16 ストライブ,L.サイド カウル | 86644-MFP-SB0 | ZA | - | F-50-5 | 10 | |||
| 17 ストライブ,L.サイド カウル | 86644-MFP-SJ0 | - | ZA | F-50-5 | 10 | |||
| 18 ストライブ,L.サイド カバー | 86834-MFP-SGO | - | ZA | F-50-5 | 17 | |||
| 19 ストライブ,L.サイド カバー | 86834-MFP-SPO | ZA | - | F-50-5 | 17 | |||
| 20 ストライブ,L.フユーエルタンク | 86172-MFP-SGO | - | ZA | F-50-5 | 5 | |||
| 21 ストライブ,L.フユーエルタンク | 86172-MFP-SPO | ZA | - | F-50-5 | 5 | |||
| 22 ストライブ,R.サイド カウル | 86643-MFP-SB0 | ZA | - | F-50-5 | 9 | |||
CB1300 SUPER BOL D'OR SP (CB1300SSPM)
| NO. | 機種名 (MODEL) | CB1300SSPM | ||||||
| フォトNO. | NO.12 NO. | 13 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色 (COLOR) | パールホークスアイブル- | キャンディークロモスフィアレッド | ||||||
| コード (CODE) | PB-409P R | -381C | ||||||
| 色物部品名 基本部品番号 PB409 R3 | 初号機 終号機 | |||||||
| 23 | ストライプ,R.サイド カウル 86643-MFP-SJO - ZA | F-50-5 9 | ||||||
| 24 | ストライプ,R.サイド カバ - 86833-MFP-SGO - ZA | F-50-5 16 | ||||||
| 25 | ストライプ,R.サイド カバ - 86833-MFP-SPO ZA | - | F | 50-5 16 | ||||
| 26 | ストライプ,R.フューエルタンク 86171-MFP-SGO - ZA | F-50-5 4 | ||||||
| 27 | ストライプ,R.フューエルタンク 86171-MFP-SPO ZA | - | F | 50-5 4 | ||||
| 28 | ストライプ,フロントセンターカウル | 86641-MFP-SBO ZA - | F-50-5 | 8 | ||||
| 29 | ストライプ,フロントセンターカウル | 86641-MFP-SJO - ZA | F-50-5 8 | |||||
| 30 | ストライプ A,L.リヤーカウル 86772-MFP-SGO - ZA | F-50-5 12 | ||||||
| 31 | ストライプ A,L.リヤーカウル 86772-MFP-SPO ZA | - | F-50-5 12 | |||||
| 32 | ストライプ A,R.リヤーカウル 86771-MFP-SGO - ZA | F-50-5 11 | ||||||
| 33 | ストライプ A,R.リヤーカウル 86771-MFP-SPO ZA | - | F-50-5 11 | |||||
| 34 | ストライプ B,L.リヤーカウル 86774-MFP-SGO - ZA | F-50-5 14 | ||||||
| 35 | ストライプ B,L.リヤーカウル 86774-MFP-SPO ZA | - | F-50-5 14 | |||||
| 36 | ストライプ B,R.リヤーカウル 86773-MFP-SGO - ZA | F-50-5 13 | ||||||
| 37 | ストライプ B,R.リヤーカウル 86773-MFP-SPO ZA | - | F-50-5 13 | |||||
| 38 | タンクASSY.,フューエル | 17500-MFP-JHO | ZB | ZA | F-21 | 5 | ||
| 39 | ダクト,L.サイド | 64233-MFP-900 | ZH | ZG | F-43 | 14 | ||
| 40 | ダクト,R.サイド | 64223-MFP-900 | ZH | ZG | F-43 | 12 | ||
| 41 | フエンダーコOMP.,フロント | 61100-MFP-SGO | - | ZA | F-10-1 | 1 | ||
| 42 | フエンダーコOMP.,フロント | 61100-MFP-SPO | ZB | - | F-10-1 | 1 | ||
| 43 | ホイールサブ ASSY.,フロント | 44650-MGC-JDO | ZA | ZA | F-14-40 | 10 | ||
| 44 | ホイールサブ ASSY.,リヤー | 42650-MGC-JDO | ZA | ZA | F-19-40 | 10 | ||

CB1300 SUPER BOL D'OR SP (CB1300SSPM)
| NO. | 機種名 (MODEL) | CB1300SSPM | ||||||
| フォトNO. | NO.7 NO | 8 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色 (COLOR) | ホールホークスアイブルー | キャンディーグロモスフィアレット | ||||||
| コード (CODE) | PB-409P R | -381C | ||||||
| 色物部品名 基本部品番号 PB409 R361 初号機 終号機 | ||||||||
| 45 ホディセット,フレーム 50010-MFP-JDO ZB ZB F-39 1 | ||||||||
| 46 マーク 86170-MFP-JCO ZA ZA | F-49-1 1 | |||||||
| 47 | マーク,サイド カバー | 86831-MFP-H70 | ZA | - | F-50-5 | 15 | ||
| 48 | マーク,サイド カバー | 86831-MFP-SJO | - | ZA | F-50-5 | 15 | ||
| 49 マーク,ボンダ | 86101-MFP-900 ZA ZA | F-50-5 | 2 | |||||
| 50 マーク,ボンダ | 86102-MFP-A50 ZC ZC | F-50-5 | 3 | |||||
CB1300 SUPER BOL D'OR SP (CB1300SSPP)……6J
| NO. | 機種名 (MODEL) | CB1300SSPP | |||||
| フォトNO. | NO.14 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色 (COLOR) | バールホークスアイブル-PB-409P | ||||||
| コード (CODE) | |||||||
| 色物部品名 基本部品番号 PB409 初号機 終号機 | |||||||
| 1 ウィントスクリーンセット 64100-MFP-901 ZA F-43 | 5 | ||||||
| 2 カルASSY.,フコントセンタ- 64210-MFP-SBO ZB | F-43 6 | ||||||
| 3 カルASSY.,リヤー 77220-MFP-SPO ZB F-23 | 9 | ||||||
| 4 カルセット,L.サイド 64230-MFP-SBO ZB F-43 | 13 | ||||||
| 5 カルセット,R.サイド 64220-MFP-SBO ZB F-43 | 11 | ||||||
| 6 カバー,L.エアークリーナーサイド 83651-MFP-600 ZB | F-24 7 | ||||||
| 7 カバー,R.エアークリーナーサイド 83551-MFP-600 ZB | F-24 3 | ||||||
| 8 カバーセット,L.サイド | 83710-MFP-SBO ZB F-24 8 | ||||||
| 9 カバーセット,R.サイド | 83610-MFP-SBO ZB F-24 5 | ||||||
| 10 ストライブ,L.サイド カウル | 86644-MFP-SBO | ZA | F-50-5 | 10 | |||
| 11 ストライブ,L.サイド カバー | 86834-MFP-SPO | ZA | F-50-5 | 17 | |||
| 12 ストライブ,L.フコーエルタンク | 86172-MFP-SPO | ZA | F-50-5 | 5 | |||
| 13 ストライブ,R.サイド カウル | 86643-MFP-SBO | ZA | F-50-5 | 9 | |||
| 14 ストライブ,R.サイド カバー | 86833-MFP-SPO | ZA | F-50-5 | 16 | |||
| 15 ストライブ,R.フコーエルタンク | 86171-MFP-SPO | ZA | F-50-5 | 4 | |||
| 16 ストライブ,フロントセンターカウル | 86641-MFP-SBO | ZA | F-50-5 | 8 | |||
| 17 ストライブ A,L.リヤーカウル | 86772-MFP-SPO | ZA | F-50-5 | 12 | |||
| 18 ストライブ A,R.リヤーカウル | 86771-MFP-SPO | ZA | F-50-5 | 11 | |||
| 19 ストライブ B,L.リヤーカウル | 86774-MFP-SPO | ZA | F-50-5 | 14 | |||
| 20 ストライブ B,R.リヤーカウル | 86773-MFP-SPO | ZA | F-50-5 | 13 | |||
| 21 タンクASSY.,フコーエル | 17500-MFP-JHO ZB F-21 5 | ||||||
| 22 ダクト,L.サイド | 64233-MFP-900 ZH F-43 14 | ||||||
| NO. | 機種名 (MODEL) | CB1300SSPP | |||||
| フォトNO. | NO.14 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色 (COLOR) | パ-レホークスアイブル-PB-409P | ||||||
| コード (CODE) | |||||||
| 色物部品名 基本部品番号 PB409 初号機 終号機 | |||||||
| 23 ダクト, R.サイド 64223-MFP-900 ZH F-43 12 | |||||||
| 24 フロント-COMP., フロント 61100-MFP-SPO ZB F-10-1 1 | |||||||
| 25 ホイールタイプ ASSY., フロント 44650-MGC-JDO ZA F-14-40 10 | |||||||
| 26 ホイールタイプ ASSY., リヤー 42650-MGC-JDO ZA F-19-40 10 | |||||||
| 27 ホディセット, フレーム | 50010-MFP-JDO ZB F-39 1 | ||||||
| 28 マーク | 86170-MFP-JCO ZA F-49-1 1 | ||||||
| 29 マーク, サイドカバー | 86831-MFP-H70 ZA F-50-5 15 | ||||||
| 30 マーク, ホンダ | 86101-MFP-900 ZA F-50-5 2 | ||||||
| 31 マーク, ホンダ | 86102-MFP-A50 ZC F-50-5 3 | ||||||
| NO. | 機種名 (MODEL) | CB1300SSPP | |||||
| フォトNO. | NO.15 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色 (COLOR) | パールサンピームホワイトNH-A66P | ||||||
| コード (CODE) | |||||||
| 色物部品名 基本部品番号 NHA66 初号機 終号機 | |||||||
| 1 ウィントスクリーンセット 64100-MFP-901 ZA F-43 | 5 | ||||||
| 2 カルASSY.,フロントセンタ- 64210-MFP-JDO ZA | F-43 6 | ||||||
| 3 カルASSY.,リヤー 77220-MFP-JCO ZB F-23 | 9 | ||||||
| 4 カルセット,L.サイド 64230-MFP-JDO ZA F-43 | 13 | ||||||
| 5 カルセット,R.サイド 64220-MFP-JDO ZA F-43 | 11 | ||||||
| 6 カバー,L.エアークリーナーサイド 83651-MFP-600 ZD F-24 7 | |||||||
| 7 カバー,R.エアークリーナーサイド 83551-MFP-600 ZD F-24 3 | |||||||
| 8 カバーセット,L.サイド | 83710-MFP-H50 ZA F-24 8 | ||||||
| 9 カバーセット,R.サイド | 83610-MFP-H50 ZA F-24 5 | ||||||
| 10 ストライブ,L.サイド カウル | 86644-MFP-JDO | ZA | F-50-1 | 9 | |||
| 11 ストライブ,L.フロントセンターカウル | 86642-MFP-JDO | ZA | F-50-1 | 7 | |||
| 12 ストライブ,R.サイド カウル | 86643-MFP-JDO | ZA | F-50-1 | 8 | |||
| 13 ストライブ,R.フロントセンターカウル | 86641-MFP-JDO | ZA | F-50-1 | 6 | |||
| 14 ストライブ A,L.リヤーカウル | 86772-MFP-JCO | ZA | F-50-1 | 11 | |||
| 15 ストライブ A,R.リヤーカウル | 86771-MFP-JCO | ZA | F-50-1 | 10 | |||
| 16 ストライブ B,L.リヤーカウル | 86774-MFP-JCO | ZA | F-50-1 | 13 | |||
| 17 ストライブ B,R.リヤーカウル | 86773-MFP-JCO | ZA | F-50-1 | 12 | |||
| 18 ダンクASSY.,フコーエル | 17500-MFP-JDO ZA F-21 5 | ||||||
| 19 ダクト,L.サイド | 64233-MFP-900 ZG F-43 14 | ||||||
| 20 ダクト,R.サイド | 64223-MFP-900 ZG F-43 12 | ||||||
| 21 フエンダーCOMP.,フロント | 61100-MFP-SGO | ZA | F-10-1 | 1 | |||
| 22 ボディセット,フレーム 50010-MFP-JDO ZA F-89 1 | |||||||
| NO. | 機種名(MODEL) CB1300SSPP | ||||||
| フォトNO. | NO.15 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色(COLOR) | パールサンピームホワイトNH-A66P | ||||||
| コード(CODE) | |||||||
| 色物部品名 基本部品番号 NHA66 初号機 終号機 | |||||||
| 23 マーク 86170-MFP-JCO ZA F-49-1 1 | |||||||
| 24 マーク,ボンダ 86101-MFP-900 ZA F-50-1 2 | |||||||
| 25 マーク,ボンダ 86102-MFP-A50 ZB F-50-1 3 | |||||||
CB1300 SUPER BOL D'OR SP 30th Anniversary (CB1300SSPP)……8J
| NO. | 機種名 (MODEL) | CB1300SSPP | ||||||
| フォトNO. | NO.16 | 適用号機 | 掲載ブロック | 見出番号 | ||||
| 主体色 (COLOR) | パールサンピームホワイトNH-A66P | |||||||
| コード (CODE) | ||||||||
| 色物部品名 基本部品番号 NHA66K 初号機 終号機 | ||||||||
| 1 ウィントスクリーンセット 64100-MFP-901 ZA F-43 | 5 | |||||||
| 2 カルASSY.,フロントセンタ- 64210-MFP-JTO ZA F-43 6 | ||||||||
| 3 カルASSY.,リヤー 77220-MFP-JRO ZA F-23 9 | ||||||||
| 4 カルセット,L.サイド 64230-MFP-JTO ZA F-43 | 13 | |||||||
| 5 カルセット,R.サイド 64220-MFP-JTO ZA F-43 | 11 | |||||||
| 6 カバー,L.エアークリーナーサイド | 83651-MFP-600 ZB F-24 7 | |||||||
| 7 カバー,R.エアークリーナーサイド | 83551-MFP-600 ZB F-24 3 | |||||||
| 8 カバーセット,L.サイド | 83710-MFP-H50 ZA F-24 8 | |||||||
| 9 カバーセット,R.サイド | 83610-MFP-H50 ZA F-24 5 | |||||||
| 10 ストライブ,L.サイド カウル | 86644-MFP-JTO | ZA | F-50-1 | 9 | ||||
| 11 ストライブ,L.フロントセンターカウル | 86642-MFP-JTO | ZA | F-50-1 | 7 | ||||
| 12 ストライブ,R.サイド カウル | 86643-MFP-JTO | ZA | F-50-1 | 8 | ||||
| 13 ストライブ,R.フロントセンターカウル | 86641-MFP-JTO | ZA | F-50-1 | 6 | ||||
| 14 ストライブ A,L.リヤーカウル | 86772-MFP-JRO | ZA | F-50-1 | 11 | ||||
| 15 ストライブ A,R.リヤーカウル | 86771-MFP-JRO | ZA | F-50-1 | 10 | ||||
| 16 ストライブ B,L.リヤーカウル | 86774-MFP-JRO | ZA | F-50-1 | 13 | ||||
| 17 ストライブ B,R.リヤーカウル | 86773-MFP-JRO | ZA | F-50-1 | 12 | ||||
| 18 タンクASSY.,フコーエル | 17500-MFP-JTO ZA F-21 5 | |||||||
| 19 ダクト,L.サイド | 64233-MFP-900 ZG F-43 14 | |||||||
| 20 ダクト,R.サイド | 64223-MFP-900 ZG F-43 12 | |||||||
| 21 フエンダーコOMP.,フロント | 61100-MFP-SGO | ZA | F-10-1 | 1 | ||||
| 22 ボディセット,フレーム 50010-MFP-JDO ZC F-89 1 | ||||||||
CB1300 SUPER BOL D'OR SP 30th Anniversary (CB1300SSPP)……8J
| NO. | 機種名(MODEL) CB1300SSPP | ||||||
| フォトNO. | NO.16 | 適用号機 | 掲載ブロック | 見出番号 | |||
| 主体色(COLOR) | パールサンピームホワイトNH-A66P | ||||||
| コード(CODE) | |||||||
| 色物部品名 基本部品番号 NHA66K 初号機 終号機 | |||||||
| 23 マーク,ボンダ 86101-MFP-900 ZA F-50-1 2 | |||||||
| 24 マーク,ボンダ 86102-MFP-A50 ZB F-50-1 3 | |||||||
フューエルホース/チューブとビニールチューブ、および一般用チューブの使用について
・標準部品のフューエルホース/チューブとビニールチューブ、および一般用チューブは長巻のバルク部品に代替されます。
・標準部品のフューエルホース/チューブとビニールチューブ、および一般用チューブを注文の際は、パーツカタログ本文中の部品名下に記載されている()付バルク部品番号または下記一覧表でご確認の上ご注文ください。
・交換の際は部品名中に記載されている正規の長さにカットして使用してください。
(バルク部品のカット方法、ナンバー記入方法等の取り扱いについては、サービスマニュアルおよびバルク部品に同梱されている説明書を参照してください。)
・カット後の価格については、バーツカタログ本文に記載されている希望小売価格を参照してください。
・下記の表は標準部品番号とバルク部品番号一覧表です。記載の代替部品以外は絶対に使用しないで下さい。
| フューエルホース/チューブ | |||
| 標準部品番号 バルク部品番号 | バルク部品 | ||
| 内径 (mm) | 長さ (m) | ||
| 95001-30xxx-2x95001-30001-20M3.01 | |||
| 95001-30xxx-3x95001-30001-30M3.01 | |||
| 95001-30xxx-4x95001-30001-40M3.01 | |||
| 95001-35xxx-2x | 95001-35001-50M<95001-35003-50M> | 3.5 | 13 |
| 95001-35xxx-3x | 95001-35001-60M<95001-35003-60M> | 3.5 | 13 |
| 95001-35xxx-4x | 95001-35001-60M<95001-35003-60M> | 3.5 | 13 |
| 95001-35xxx-5x | 95001-35001-50M<95001-35003-50M> | 3.5 | 13 |
| 95001-35xxx-6x | 95001-35001-60M<95001-35003-60M> | 3.5 | 13 |
| 95001-45xxx-2x | 95001-45001-50M<95001-45003-50M> | 4.5 | 13 |
| 95001-45xxx-3x | 95001-45001-60M<95001-45003-60M> <95001-45008-60M> | 4.5 | 138 |
| 95001-45xxx-4x | 95001-45001-60M<95001-45003-60M> <95001-45008-60M> | 4.5 | 138 |
| 95001-45xxx-5x | 95001-45001-50M<95001-45003-50M> | 4.5 | 13 |
| 95001-45xxx-6x | 95001-45001-60M<95001-45003-60M> <95001-45008-60M> | 4.5 | 138 |
| 95001-55xxx-2x | 95001-55001-50M<95001-55003-50M> <95001-55008-50M> | 5.5 | 138 |
| フューエルホース/チューブ | |||
| 標準部品番号 バルク部品番号 | バルク部品 | ||
| 内径 (mm) | 長さ (m) | ||
| 95001-55xxx-3x | 95001-55001-60M<95001-55003-60M><95001-55008-60M> | 5.5 | 138 |
| 95001-55xxx-4x | 95001-55001-60M<95001-55003-60M><95001-55008-60M> | 5.5 | 138 |
| 95001-55xxx-5x | 95001-55001-50M<95001-55003-50M><95001-55008-50M> | 5.5 | 138 |
| 95001-55xxx-6x | 95001-55001-60M<95001-55003-60M><95001-55008-60M> | 5.5 | 138 |
| 95001-75xxx-2x | 95001-75001-50M<95001-75003-50M> | 7.5 | 13 |
| 95001-75xxx-3x | 95001-75001-60M<95001-75008-60M> | 7.5 | 138 |
| 95001-75xxx-4x | 95001-75001-60M<95001-75003-60M><95001-75008-60M> | 7.5 | 138 |
| 95001-75xxx-5x | 95001-75001-50M<95001-75003-50M> | 7.5 | 13 |
| 95001-75xxx-6x | 95001-75001-60M<95001-75003-60M><95001-75008-60M> | 7.5 | 138 |
| 95001-80xxx-2x9500 | 01-80001-50M8.01 | ||
| 95001-80xxx-3x9500 | 01-80001-60M8.01 | ||
| 95001-80xxx-4x9500 | 01-80001-60M8.01 | ||
| 95001-80xxx-5x9500 | 01-80001-50M8.01 | ||
| 95001-80xxx-6x9500 | 01-80001-60M8.01 | ||
| ビニールチューブ | ||||
| 標準部品番号 バルク部品番号 | バルク部品 | |||
| 内径[mm] | 外径[mm] | 長さ[m] | ||
| 95003-01xxx-3x | 95003-01001-60M<95003-01002-60M> | 2.9 6.8 | 13 | |
| 95003-01xxx-80 | 95003-01001-60M<95003-01002-60M> | 2.9 6.8 | 13 | |
| 95003-03xxx-3x | 95003-03201-60M<95003-03203-60M> | 3.0 6.0 | 13 | |
| 95003-03xxx-60 | 95003-03201-60M<95003-03203-50M> | 3.0 6.0 | 13 | |
| 95003-05xxx-3x | 95003-05001-60M<95003-052003-60M> <95003-05208-50M> | 3.5 6.5 | 138 | |
| 95003-05xxx-60 | 95003-05001-60M<95003-052003-60M> <95003-05208-50M> | 3.5 6.5 | 138 | |
| 95003-07xxx-1x | 95003-07001-10M<95003-07003-10M> <95003-07008-10M> | 4.0 7.0 | 138 | |
| 95003-07xxx-20 | 95003-07001-10M<95003-07003-10M> <95003-07008-10M> | 4.0 7.0 | 138 | |
| 95003-07xxx-3x | 95003-07001-50M<95003-07003-60M> <95003-07008-60M> | 4.0 7.0 | 138 | |
| 95003-07xxx-60 | 95003-07001-50M<95003-07003-60M> <95003-07008-50M> | 4.0 7.0 | 138 | |
| 95003-07xxx-7x | 95003-07001-70M<95003-07003-70M> <95003-07008-70M> | 4.0 7.0 | 138 | |
| 95003-08xxx-1x | 95003-08001-10M<95003-08003-10M> <95003-08008-10M> | 4.5 6.5 | 138 | |
| 95003-09xxx-3x | 95003-09001-60M<95003-092003-50M> | 4.5 8.0 | 13 | |
| 95003-09xxx-80 | 95003-09001-60M<95003-092003-50M> | 4.5 8.0 | 13 | |
| 95003-10xxx-1x | 95003-10001-10M<95003-10003-10M> | 5.0 8.0 | 13 | |
| 95003-10xxx-20 | 95003-10001-10M<95003-10003-10M> | 5.0 8.0 | 13 | |
| 95003-10xxx-3x | 95003-10001-60M<95003-10003-60M> | 5.0 8.0 | 13 | |
| 95003-10xxx-60 | 95003-10001-60M<95003-10003-60M> | 5.0 8.0 | 13 | |
| 95003-11xxx-3x | 95003-11001-60M<95003-11003-60M> <95003-11008-60M> | 5.0 9.0 | 138 | |
| 95003-11xxx-80 | 95003-11001-60M<50003-11003-60M> <95003-11008-60M> | 5.0 9.0 | 138 | |
| 95003-12xxx-1x | 95003-12001-10M<95003-12003-10M> <95003-12008-10M> | 5.0 7.0 | 138 | |
| 95003-12xxx-20 | 95003-12001-10M<95003-12003-10M> <95003-12008-10M> | 5.0 7.0 | 138 | |
| ビニールチューブ | ||||
| 標準部品番号 バルク部品番号 | バルク部品 | |||
| 肉径(mm) | 外径(mm) | 長さ(m) | ||
| 95003-14xxxx-1x | 95003-14001-10M<95003-14003-10M> | 6.0 9.0 | 13 | |
| 95003-14xxxx-3x | 95003-14001-50M<95003-14003-60M> | 6.0 9.0 | 13 | |
| 95003-14xxxx-20 | 95003-14001-10M<95003-14003-10M> | 6.0 9.0 | 13 | |
| 95003-17xxxx-1x | 95003-17001-10M<95003-17003-10M> | 7.0 9.0 | 13 | |
| 95003-19xxxx-1x | 95003-19001-10M<95003-19003-10M> <95003-19008-10M> | 7.0 11.0 | 13B | |
| 95003-19xxxx-20 | 95003-19001-10M<95003-19003-10M> <95003-19008-10M> | 7.0 11.0 | 13B | |
| 95003-19xxx-3x | 95003-19001-60M<95003-19003-60M> <95003-19008-60M> | 7.0 11.0 | 13B | |
| 95003-19xxx-60 | 95003-19001-60M<95003-19003-60M> <95003-19008-60M> | 7.0 11.0 | 13B | |
| 95003-40xxxx-20 | 95003-40001-10M<95003-40003-10M> | 12.0 16.0 | 13 | |
| 95003-21xxxx-1x | 95003-21001-10M<95003-21003-10M> | 8.0 9.0 | 13 | |
| 95003-21xxx-20 | 95003-21001-10M<95003-21003-10M> | 8.0 9.0 | 13 | |
| 95003-23xxx-1x | 95003-23001-10M<95003-23003-10M> | 8.0 12.0 | 13 | |
| 95003-23xxxx-20 | 95003-23001-10M<95003-23003-10M> | 8.0 12.0 | 13 | |
| 85003-23xxxx-3x | 95003-23001-60M<95003-23003-60M> <95003-23008-60M> | 8.0 12.0 | 13B | |
| 85003-23xxxx-60 | 95003-23001-60M<95003-23003-60M> <95003-23008-60M> | 8.0 12.0 | 13B | |
| 95003-25xxx-1x | 95003-25001-10M<95003-25003-10M> | 9.0 11.0 | 13 | |
| 95003-25xxx-20 | 95003-25001-10M<95003-25003-10M> | 9.0 11.0 | 13 | |
| 95003-25xxx-3x | 95003-25001-60M<95003-25003-60M> | 9.0 11.0 | 13 | |
| 95003-25xxx-7x | 95003-25001-70M<95003-25003-70M> | 9.0 11.0 | 13 | |
| 95003-27xxxx-1x | 95003-27001-10M<95003-27003-10M> | 9.0 11.0 | 13 | |
| 95003-27xxx-20 | 95003-27001-10M<95003-27003-10M> | 9.0 11.0 | 13 | |
| 95003-27xxx-3x | 95003-27001-60M<95003-27003-60M> | 9.0 11.0 | 13 | |
| 95003-27xxx-60 | 95003-27001-60M<95003-27003-60M> | 9.0 11.0 | 13 | |
| 95003-33xxxx-1x | 95003-33001-10M<95003-33003-10M> | 10.0 14.0 | 13 | |
| ビニールチューブ | ||||
| 標準部品番号 バルク部品番号 | バルク部品 | |||
| 内径(mm) | 外径(mm) | 長さ(m) | ||
| 95003-33xxx-20 | 95003-33001-10M<95003 33003-10M> | 10.0 14.0 | 13 | |
| 95003-36xxx-1x | 95003-36001-10M<95003 36003-10M> | 11.0 13.0 | 138 | |
| 95003-36xxx-20 | 95003-36001-10M<95003 36003-10M> | 11.0 13.0 | 136 | |
| 95003-37xxx-3x | 95003-37001-60M<95003 37003-60M> | 11.0 15.0 | 13 | |
| 95003-37xxx-60 | 95003-37001-60M<95003 37003-60M> | 11.0 15.0 | 13 | |
| 95003-38xxx-1x | 95003-38001-10M<95003 38003-10M> | 12.0 17.0 | 13 | |
| 95003-38xxx-20 | 95003-38001-10M<95003 38003-10M> | 12.0 17.0 | 13 | |
| 95003-39xxx-1x | 95003-39001-10M<95003 39003-10M> | 12.0 14.0 | 13 | |
| 95003-39xxx-20 | 95003-39001-10M<95003 39003-10M> | 12.0 14.0 | 13 | |
| 95003-40xxx-3x | 95003-40001-60M<95003 40003-60M> | 12.0 16.0 | 13 | |
| 95003-40xxx-60 | 95003-40001-60M<95003 40003-60M> | 12.0 16.0 | 13 | |
| 95003-43xxx-1x | 95003-43001-10M<95003 43003-10M> | 13.0 15.0 | 13B | |
| 95003-43xxx-20 | 95003-43001-10M<95003 43003-10M> | 13.0 15.0 | 13B | |
| 95003-45xxx-1x | 95003-45001-10M<95003 45003-10M> | 14.0 18.0 | 13B | |
| 95003-45xxx-20 | 95003-45001-10M<95003 45003-10M> | 14.0 18.0 | 138 | |
| 95003-50xxx-1x | 95003-50001-10M<95003 50003-10M> | 16.0 19.0 | 13 | |
| 95003-50xxx-20 | 95003-50001-10M<95003 50003-10M> | 16.0 19.0 | 13 | |
| 95003-50xxx-3x | 95003-50001-60M<95003 50003-60M> | 16.0 19.0 | 13 | |
| 95003-55xxx-1x | 95003 55001-10M<95003 55003-10M> | 17.5 26.5 | 13 | |
| 95003-55xxx-20 | 95003 55001-10M<95003 55003-10M> | 17.5 26.5 | 13 | |
| 95003-60xxx-1x | 95003-60001-10M<95003 60003-10M> | 22.0 27.0 | 13 | |
| 95003-60xxx-20 | 95003-60001-10M<95003 60003-10M> | 22.0 27.0 | 13 | |
| 95003-60xxx-3x | 95003-60001-60M<95003 60003-60M> | 22.0 27.0 | 13 | |
| 95003-60xxx-60 | 95003-60001-60M<95003 60003-60M> | 22.0 27.0 | 13 | |
| 一般用チューブ | |||
| 標準部品番号 バルク部品番号 | バルク部品 | ||
| 内径 (mm) | 長さ (m) | ||
| 95005-11xxx-3x9500 | 5-11001-30M11.01 | ||
| 95005-11xxx-5x9500 | 5-11001-50M11.01 | ||
| 95005-12xxx-1x | 95005-12001-10M<95005-12003-10M> | 12.0 | 13 |
| 95005-12xxx-2x9500 | 5-12001-20M12.01 | ||
| 95005-12xxx-3x9500 | 5-12001-30M12.01 | ||
| 95005-12xxx-5x9500 | 5-12001-50M12.01 | ||
| 95005-14xxx-1x9500 | 5-14001-10M14.01 | ||
| 95005-14xxx-2x | 95005-14001-20M<95005-14003-20M> | 14.0 | 13 |
| 95005-14xxx-3x9500 | 5-14001-30M14.01 | ||
| 95005-14xxx-5x9500 | 5-14001-50M14.01 | ||
| 95005-17xxx-1x9500 | 5-17001-10M17.01 | ||
| 95005-17xxx-2x9500 | 5-17001-20M17.01 | ||
| 95005-17xxx-3x9500 | 5-17001-30M17.01 | ||
| 95005-17xxx-5x9500 | 5-17001-50M17.01 | ||
| 95005-30xxx-3x9500 | 5-30001-30M3.01 | ||
| 95005-30xxx-5x9500 | 5-30001-50M3.01 | ||
| 95005-35xxx-1x | 95005-35001-10M<95005-35003-10M><95005-35008-10M> | 3.5 | 138 |
| 95005-35xxx-2x9500 | 5-35001-20M3.51 | ||
| 95005-35xxx-3x9500 | 5-35001-30M3.51 | ||
| 95005-35xxx-4x | 95005-35001-10M<95005-35003-10M><95005-35008-10M> | 3.5 | 138 |
| 95005-35xxx-5x9500 | 5-35001-50M3.51 | ||
| 95005-45xxx-1x | 95005-45001-10M<95005-45003-10M><95005-45008-10M> | 4.5 | 138 |
| 95005-45xxx-2x9500 | 5-45001-20M4.51 | ||
| 95005-45xxx-3x9500 | 5-45001-30M4.51 | ||
| 一般用チューブ | |||
| 標準部品番号 バルク部品番号 | バルク部品 | ||
| 内径 (mm) | 長さ (m) | ||
| 95005-45xxx-4x | 95005-45001-10M<95005-45003-10M><95005-45008-10M> | 4.5 | 138 |
| 95005-45xxx-5x95005-45001-50M4.51 | |||
| 95005-50xxx-3x | 95005-50001-30M<95005-50003-30M> | 5.0 | 13 |
| 95005-50xxx-5x95005-50001-50M5.01 | |||
| 95005-55xxx-1x | 95005-55001-10M<95005-55003-10M><95005-55008-10M> | 5.3 | 138 |
| 95005-55xxx-2x | 95005-55001-20M<95005-55003-20M> | 5.3 | 13 |
| 95005-55xxx-4x | 95005-55001-10M<95005-55003-10M><95005-55008-10M> | 5.3 | 138 |
| 95005-65xxx-1x | 95005-65001-10M<95005-65003-10M> | 6.5 | 13 |
| 95005-65xxx-2x95005-65001-20M6.51 | |||
| 95005-70xxx-3x | 95005-70001-30M<95005-70003-30M> | 7.0 | 13 |
| 95005-70xxx-5x95005-70001-50M7.01 | |||
| 95005-75xxx-1x | 95005-75001-10M<95005-75003-10M> | 7.3 | 13 |
| 95005-75xxx-2x95005-75001-20M 7.31 | |||
| 95005-80xxx-1x | 95005-80001-10M<95005-80003-10M> | 8.0 | 13 |
| 95005-80xxx-2x95005-80001-20M8.01 | |||
*注)Xは数字、英字を省略表示したものです。
◎ 注意: フューエルホース/チューブと一般用チューブ、及びビニールチューブを間違えて使用すると危険が生じます。
フューエルホース/チューブ使用箇所に一般用チューブ、及びビニールチューブを使用したり、その逆の使用は絶対しないで、パーツカタログ記載のバルク部品をサービスマニュアル及びバルク部品に同梱されている説明書に従って正しく使用してください。
● フューエルホース/チューブと一般用チューブ、及びビニールチューブのバルク部品番号の構成について


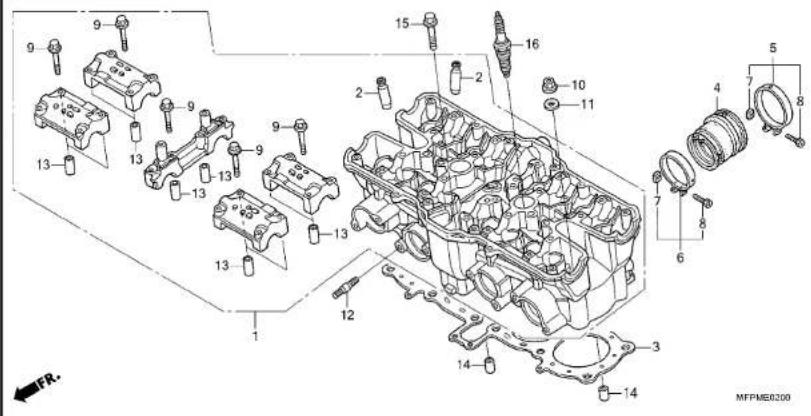

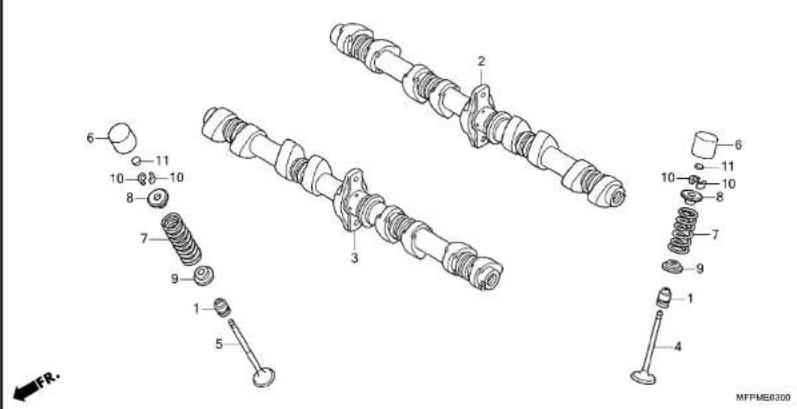

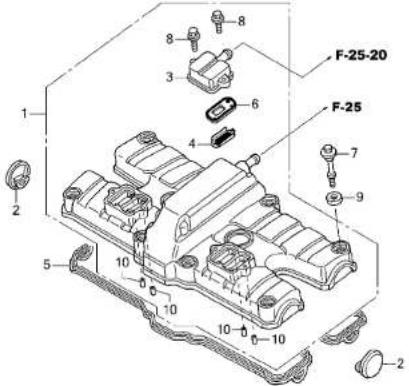

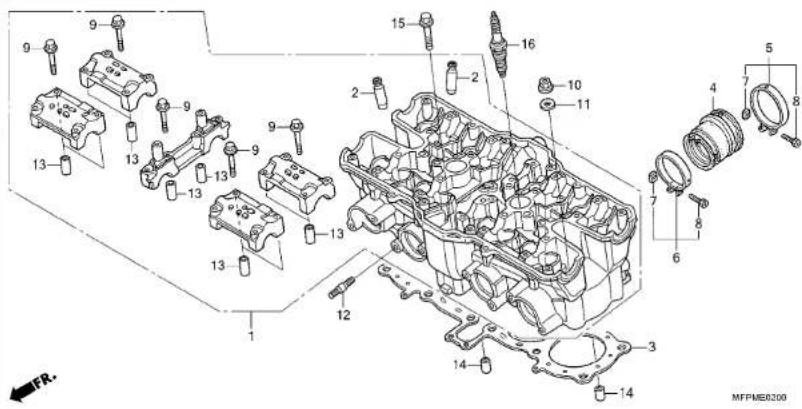

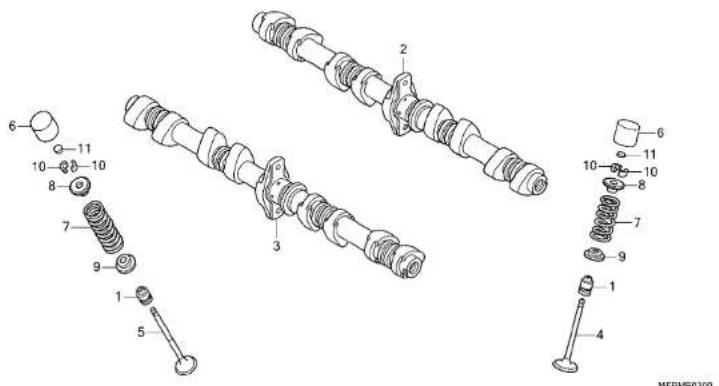

E-1シリンダーヘッドカバー![]() | E-2シリンダーヘッド![]() | E-3カムシャフト/バルブ![]() |

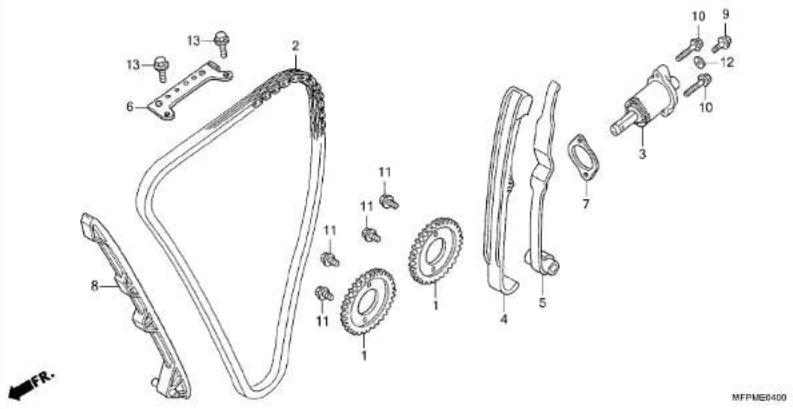

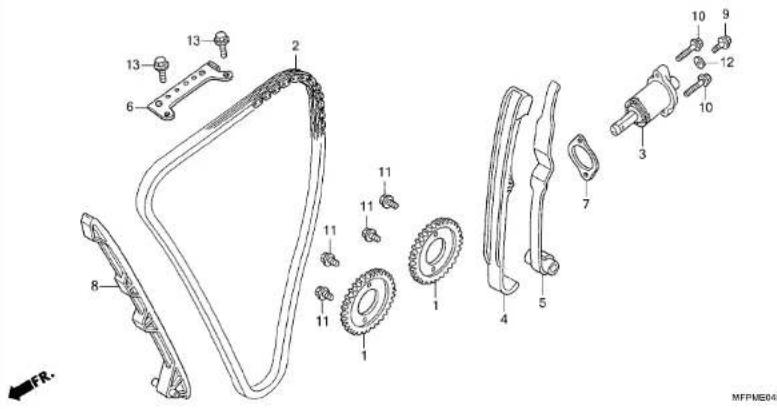

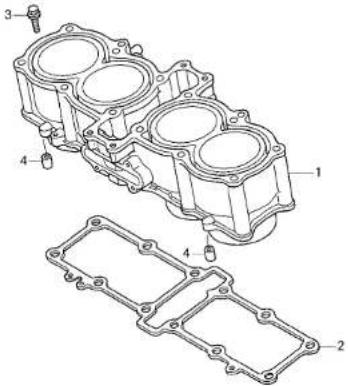

E-4カムチェン/テンショナー![]() | E-5シリンダー![]() | E-6R.クランクケースカバー![]() |

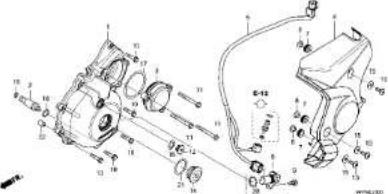

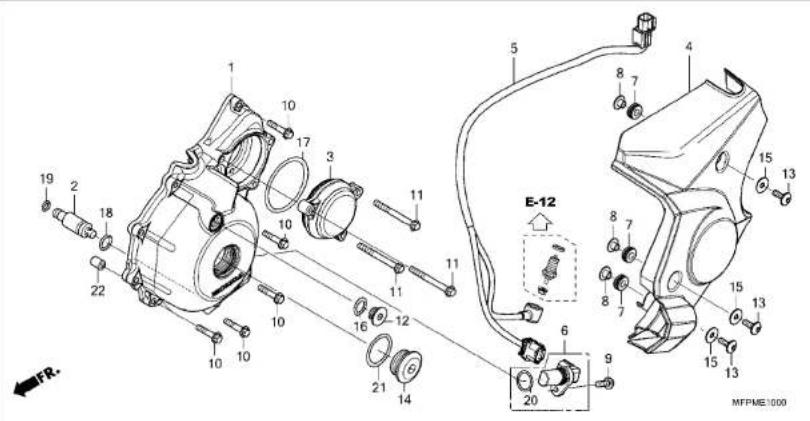

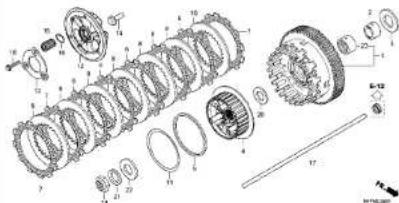

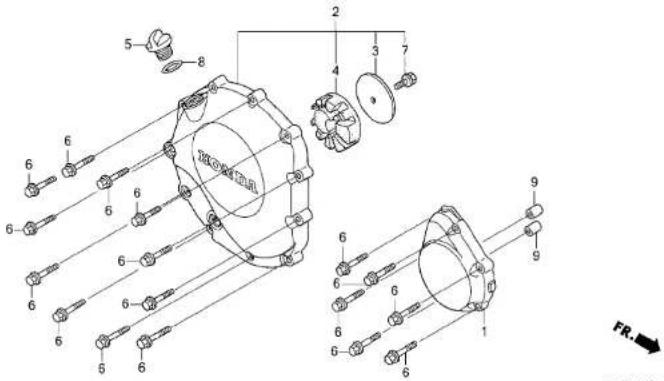

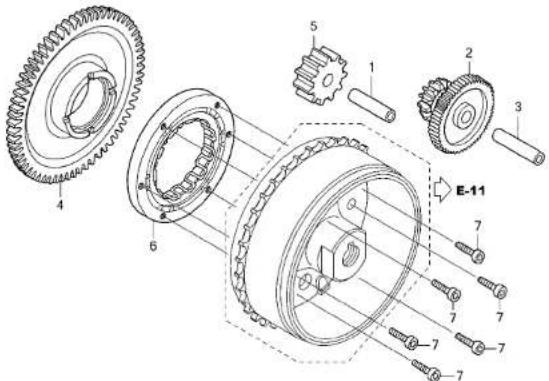

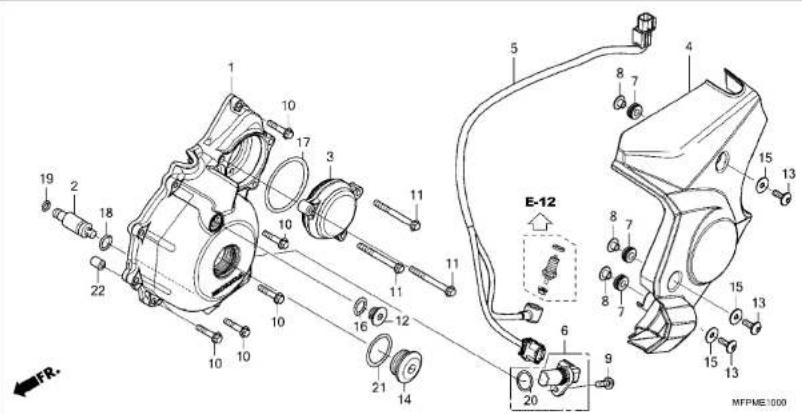

E-8クラッチ![]() ![]() | E-9スターティングクラッチ![]() ![]() | E-10L.クランクケースカバー![]() ![]() |
![]() | ![]() | ![]() |
![]() | ![]() | ![]() |

| エンジン グループ | ||

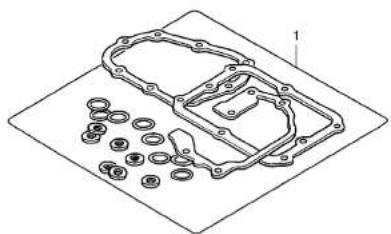

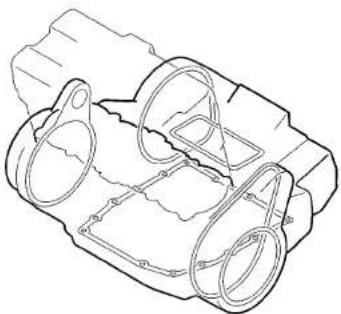

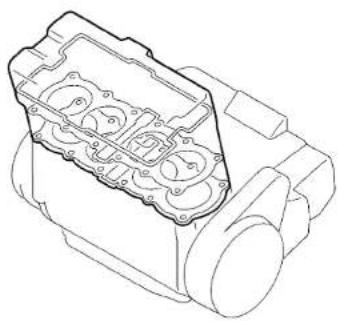

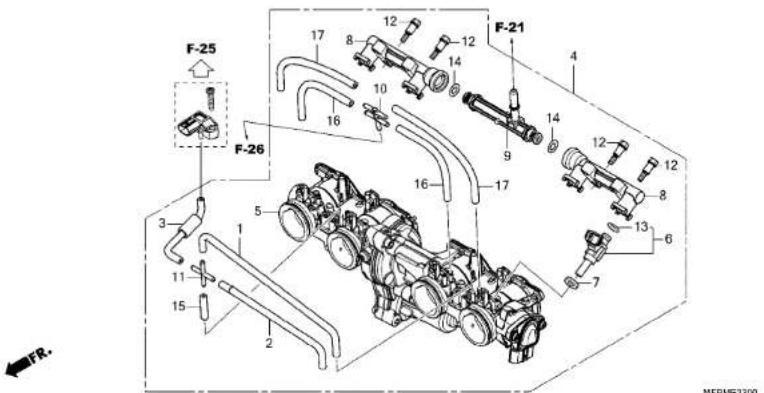

E-23スロットルボディ![]() | EOP-1ガスケットキットA ![]() | EOP-2ガスケットキットB ![]() |
| フレーム グループ | ||

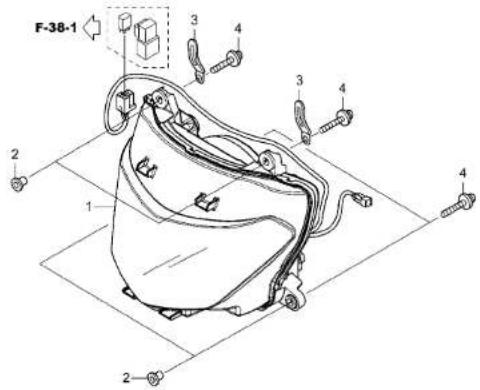

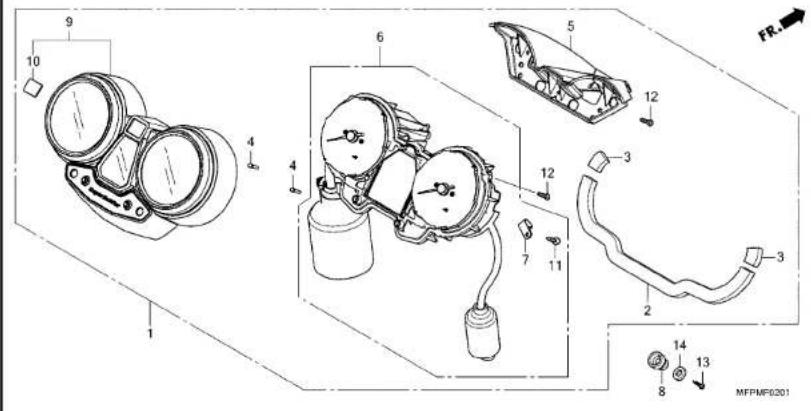

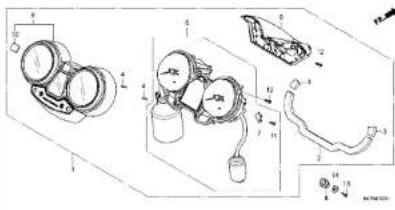

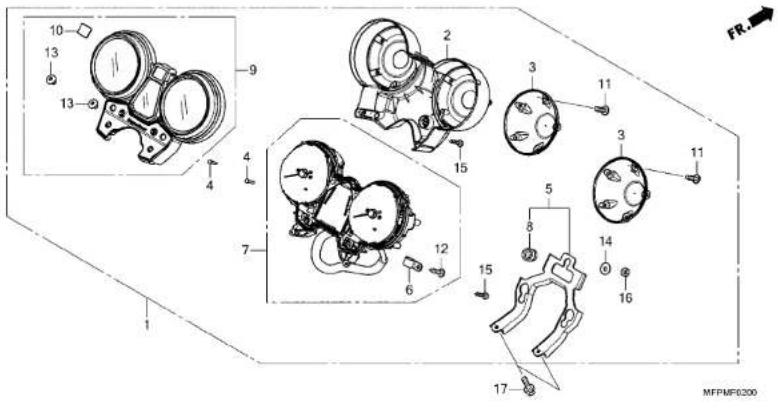

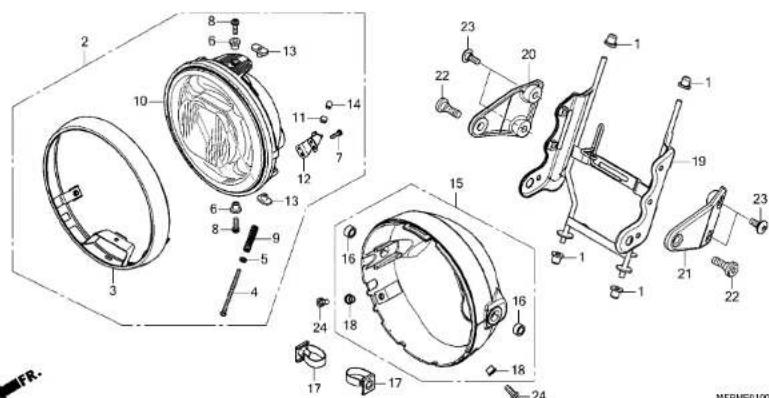

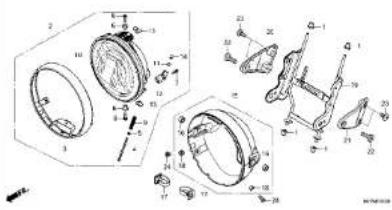

F-1ヘッドライト(CB1300AD/SP)![]() | F-1-1ヘッドライト(CB1300SAD/SSP)![]() | F-2メーター(CB1300AD/SP)![]() |

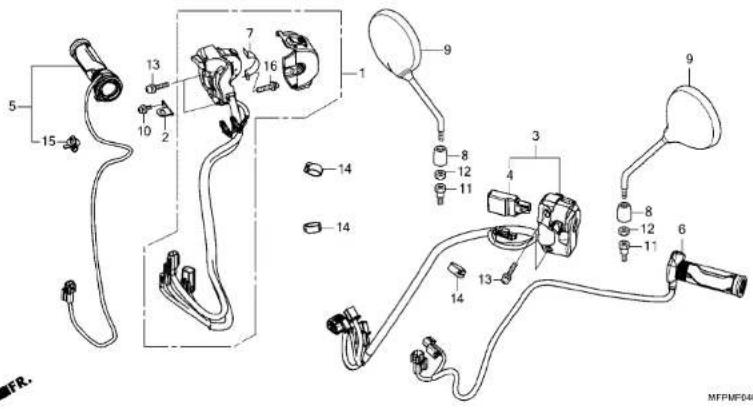

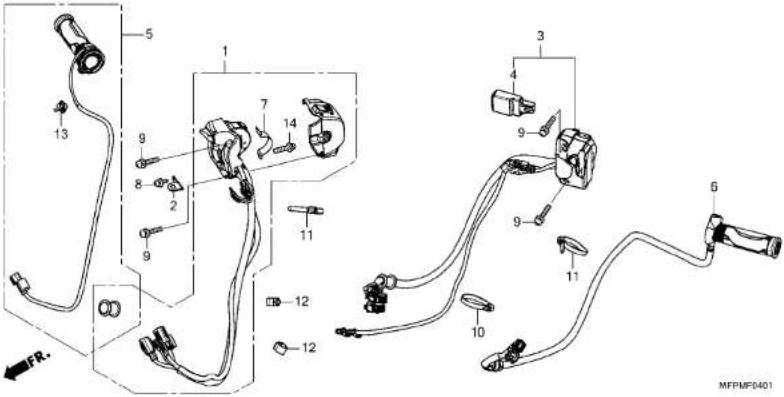

F-2-1メーター(CB1300SAD/SSP)![]() | F-4ハンドルスイッチ/グリップヒーター/ミラー(CB1300AD/SP)![]() | F-4-1ハンドルスイッチ/グリップヒーター(CB1300SAD/SSP)![]() |

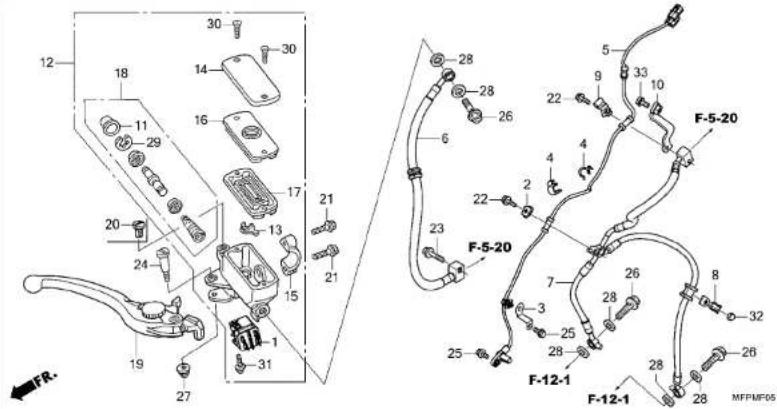

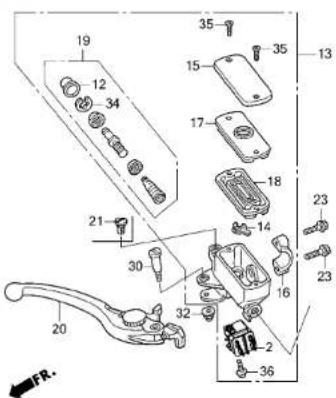

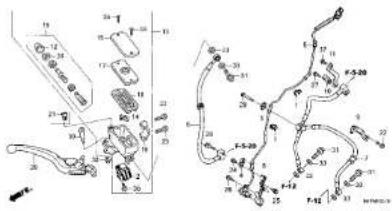

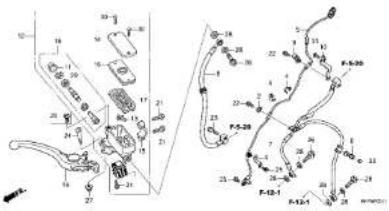

F-5-10フロントブレーキマスターシリンダー(CB1300AD/SAD)![]() | F-5-11フロントブレーキマスターシリンダー(CB1300SP/SSP)![]() | F-5-20ABSモジュレーター/ブレーキパイプ![]() |

| フレーム グループ | ||
![]() | ![]() | ![]() |
![]() | ![]() | ![]() |
![]() | ![]() | ![]() |

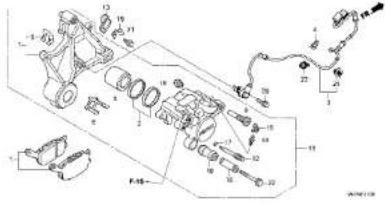

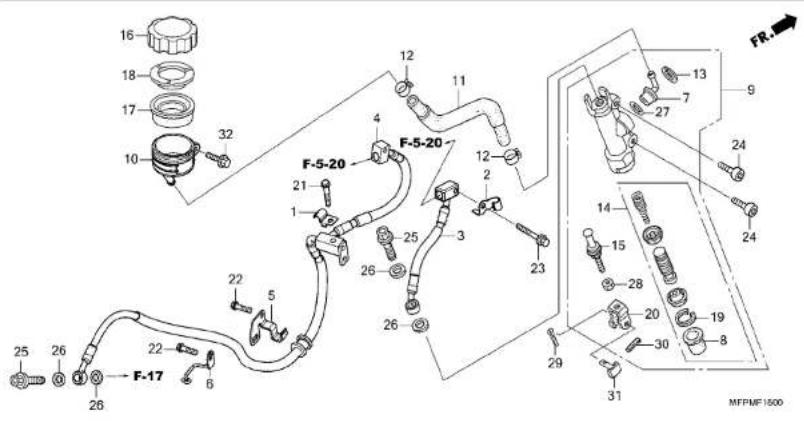

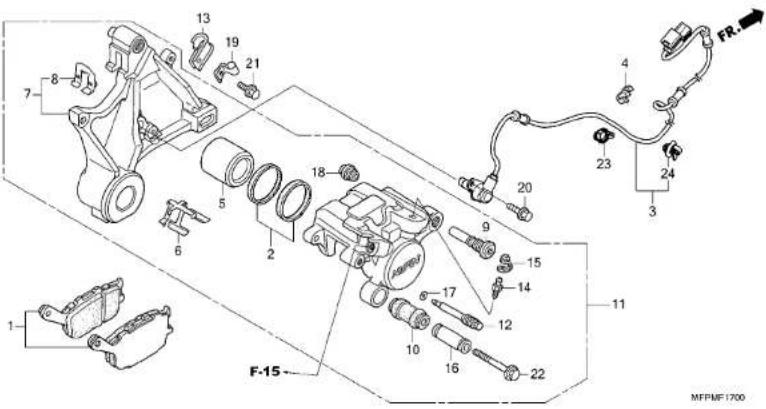

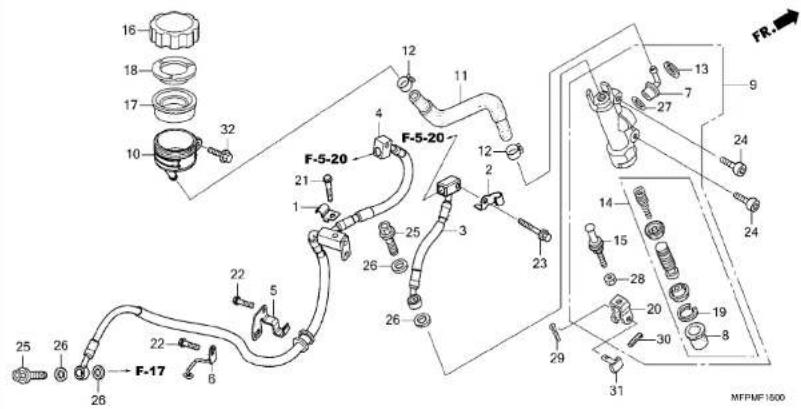

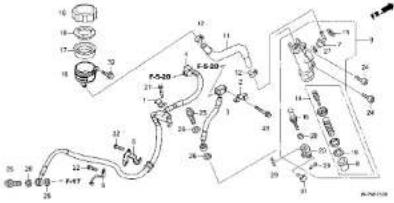

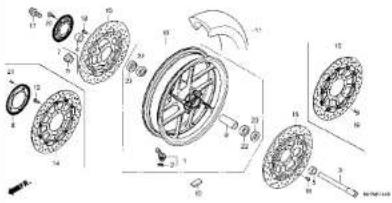

F-14-40フロントホイール![]() | F-15リヤーブレーキマスターシリンダー![]() | F-17リヤーブレーキキャリバー![]() |

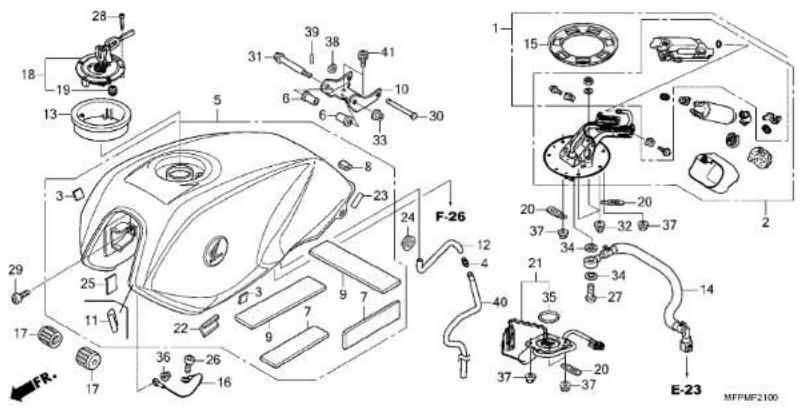

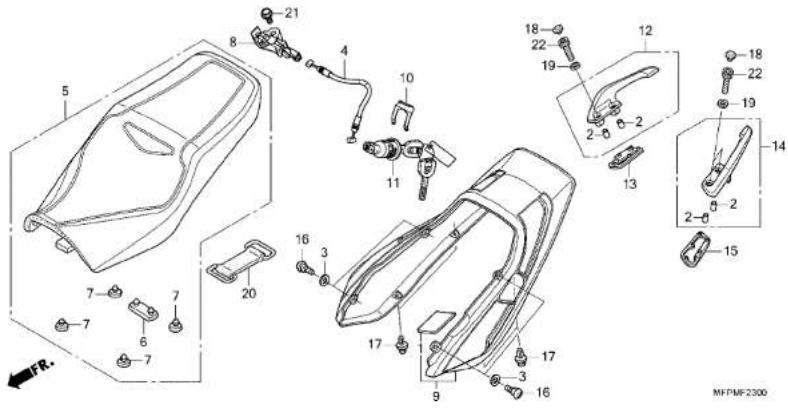

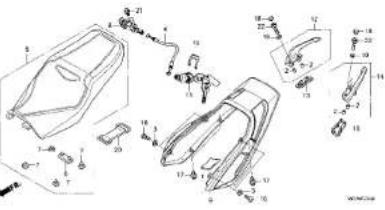

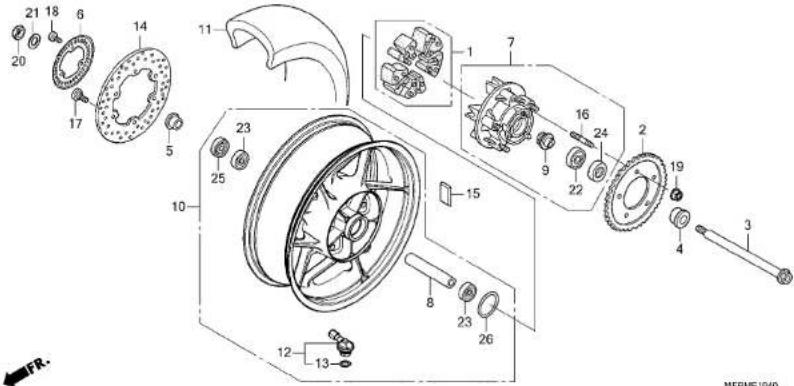

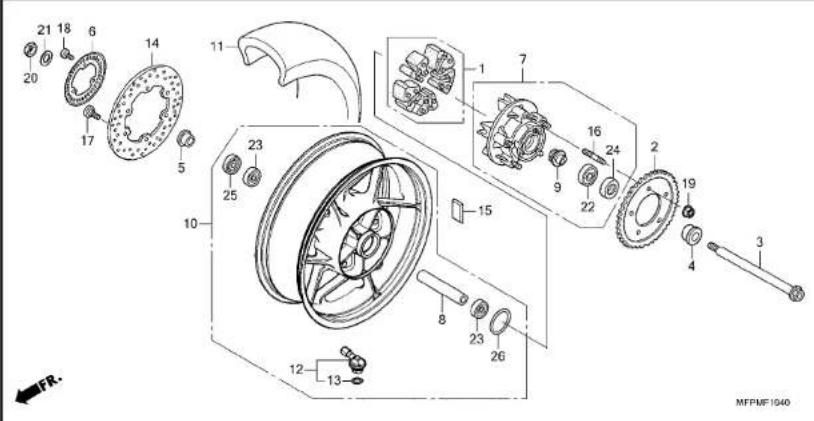

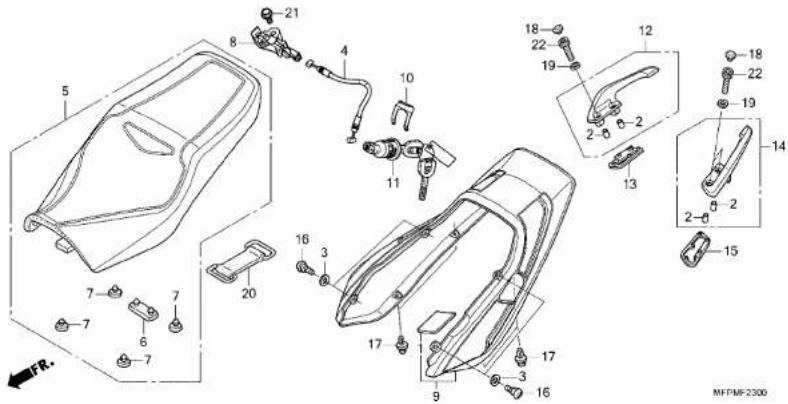

F-19-40リヤーホイール![]() | F-21フューエルタンク/フューエルポンプ![]() | F-23シート/リヤーカウル![]() |

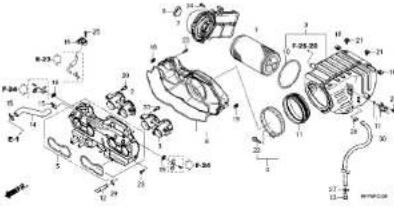

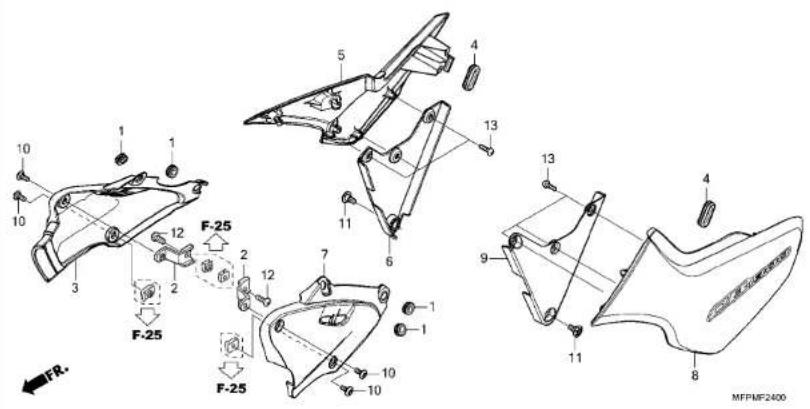

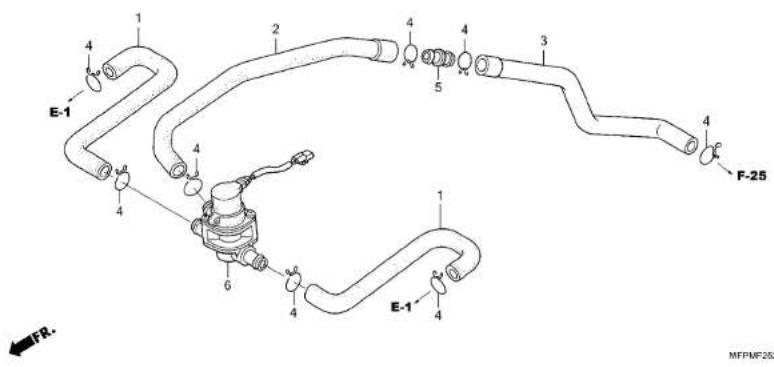

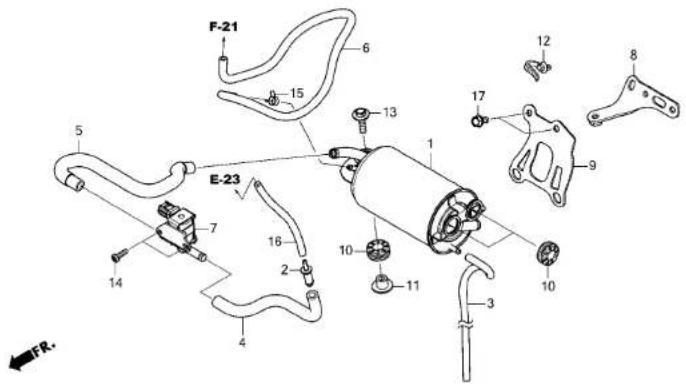

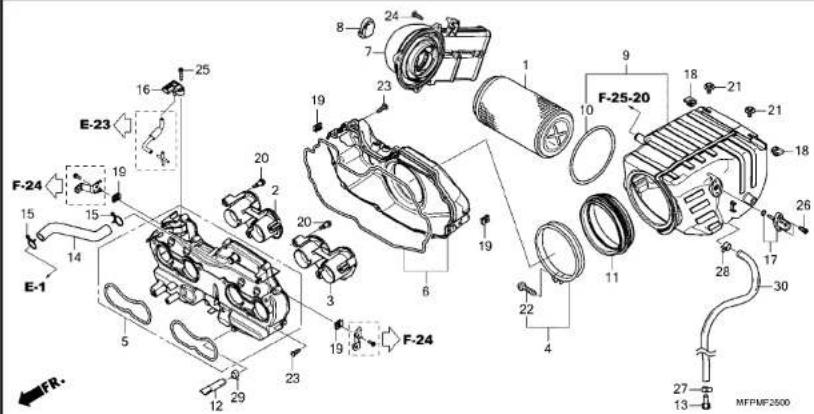

F-24サイドカバー![]() | F-25エアークリーナー![]() | F-25-20エアーインジェクションコントロールバルブ![]() |
F-26![]() | ![]() | ![]() |

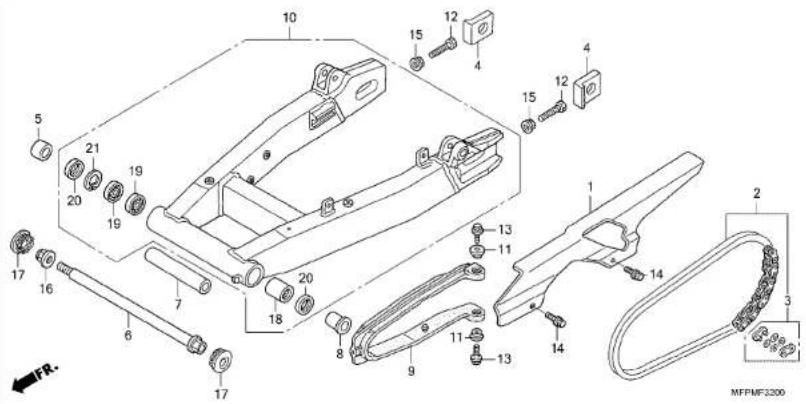

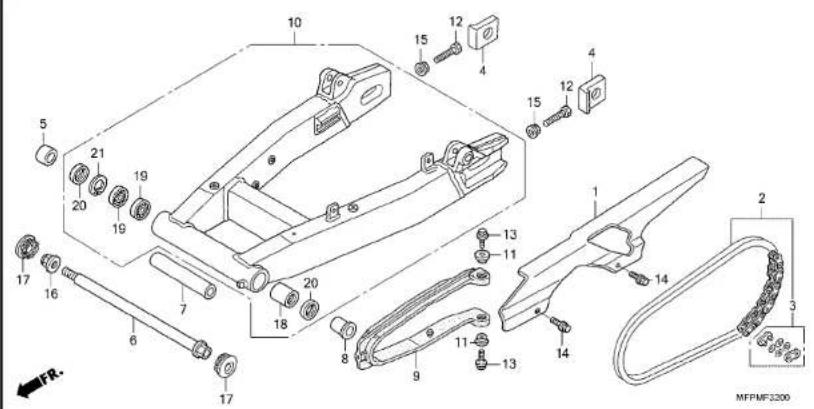

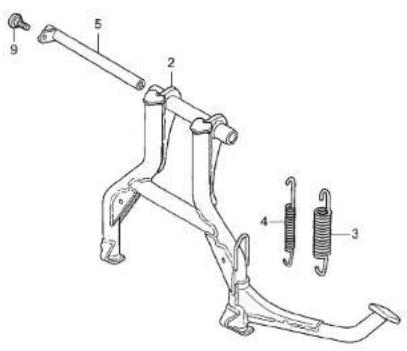

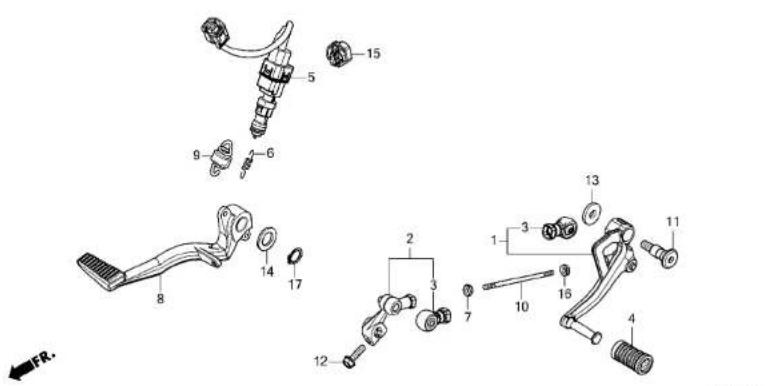

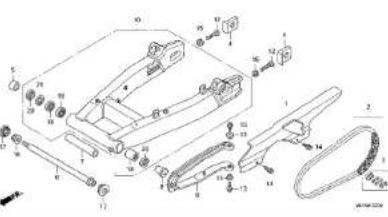

F-30ステップ![]() | F-31スタンド![]() | F-32スウィングアーム/チェンケース![]() |
F-33リヤークッション(CB1300AD/SAD)![]() ![]() | F-33-1リヤークッション(CB1300SP/SSP)![]() ![]() | F-34リヤーフェンダー![]() ![]() |
![]() | ![]() | ![]() |
![]() | ![]() | ![]() |

| フレーム グループ | ||

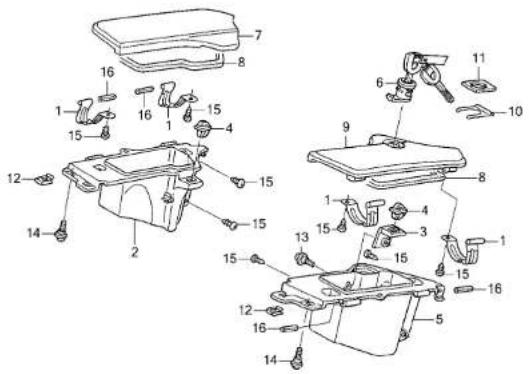

F-43-10カウルポケット![]() | F-48ツール![]() | F-49コーションラベル(CB1300AD/SP)![]() |

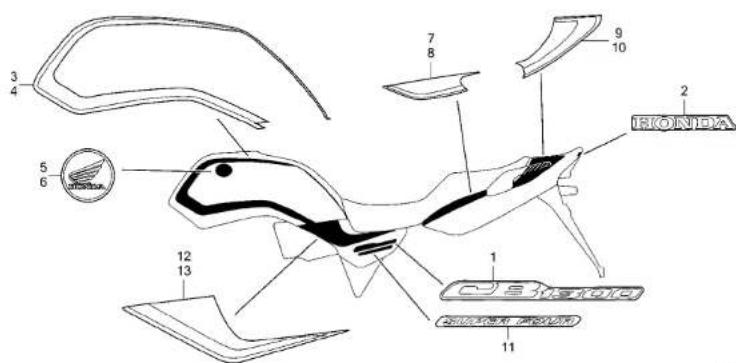

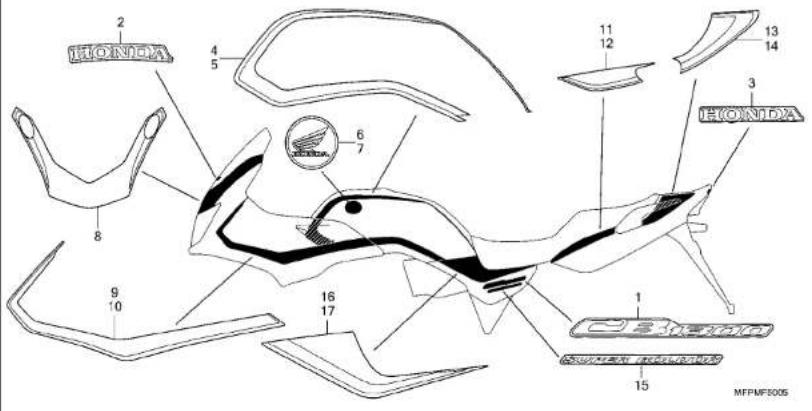

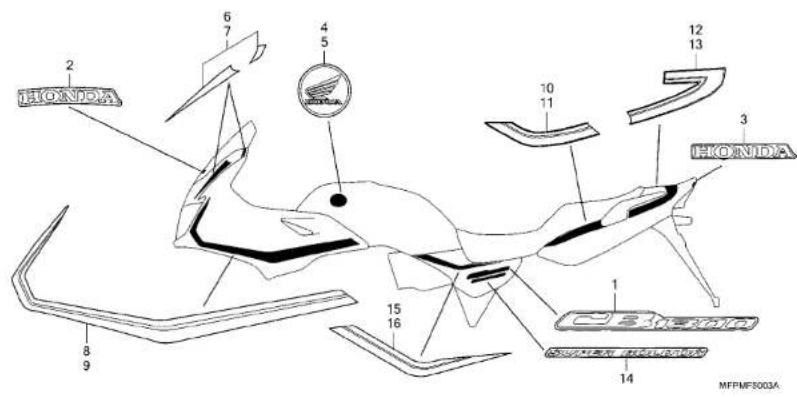

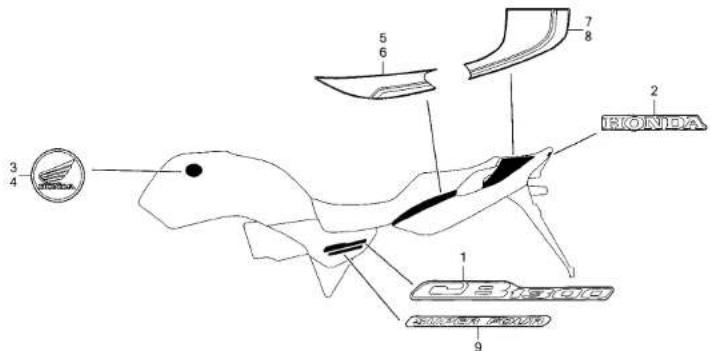

F-49-1コーションラベル(CB1300SAD/SSP)![]() | F-50マーク/エンブレム(CB1300AD-6J/CB1300SP-7J,8J)![]() | F-50-1マーク/エンブレム(CB1300SAD-6J/CB1300SSP-7J,8J)![]() |
F-50-2マーク/エンブレム(CB1300AD-9J)![]() | F-50-3マーク/エンブレム(CB1300SAD-9J)![]() | F-50-4マーク/エンブレム(CB1300SP-6J)![]() |
| F-50-5マーク/エンブレム(CB1300SSP-6J) | ||
![]() | ||

2024.05.01 J

| E-1シリンダーヘッドカバー | ||||||||||||
MFPME0100 | ||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | ||||||||||||
| 番号 | AD | SAD | SP | SSP | M | P | M | P | M | P | 初号機 | 終号機 |
| 1 12300-MFP-JC0 | カバ-ASSY, シリンダーヘッド | 24,400 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 2 12331-MEJ-000 | キャップ, シリンダーヘッド サイド | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| 3 12339-MAZ-750 | カバ-リード バルプ | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 4 12341-MAT-750 | ブレート, ボート(AI) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| 5 12391-MEJ-010 | ガスケット, ヘッド カバー | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 6 18601-KEA-741 | パルプ COMP., リード (アライ) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| 7 90017-MCZ-000 | ボルト, ヘッド カバー | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |||
| 8 90020-ZC3-000 | ボルト, フランジ 6X20 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| 9 90543-MW9-670 | ラバー, マウンティング | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |||
| 10 94301-10160 | ノツグピン 10X16 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| E-2シリンダーヘッド | ||||||||||||
![]() | ||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | ||||||||||||
| 番号 | 部品番号部品名 | 希望 | 使用個数適用号機 | |||||||||
| AD | SAD | SP | SSP | P | M | P | ||||||
| M | P | M | P | M | P | 初号機終号機 | ||||||
| 1 | 12010-MFP-JC0 | ヘットASSV.,シリンダー...... | 140,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 2 | 12204-MAT-305 | ガイド,インツトバルブ(オーバーサイズ) | ||||||||||
| (インテークノエキソースト) | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | ||||
| 3 | 12251-MEJ-013 | ガスケツド,シリンダーヘッド...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 4 | 16211-MEJ-000 | インシュレーター,スロットルボディ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 5 | 16217-MEJ-000 | パント,インシュレーター...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 6 | 16218-MEJ-000 | パント,インシュレーター...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 7 | 16222-MV4-300 | ナツト,スクエア 5MM...... | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||
| 8 | 90005-MEJ-000 | ポルト,リセスト 5X22...... | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||
| 9 | 90018-425-000 | ポルト,フランジ 6X48...... | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| 10 | 90204-634-000 | ナツト,フランジ 10MM...... | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | ||
| 11 | 90401-MEJ-610 | ワツシャー 10MM...... | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | ||
| 12 | 92900-08028-0E | ポルト,スタッフ 8X28...... | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||
| 13 | 94301-08200 | ノツクピン 8X20...... | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| 14 | 94301-10160 | ノツクピン 10X16...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 15 | 95701-08055-08 | ポルト,フランジ 8X55...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 16 | 98069-58916 | プラグ,スパーク(DPR8EA-9)(NGK) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 98069-58926 | プラグ,スパーク(X24EPR-U9)(DENSO) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||


| E-2シリンダーヘッド | |||||||||||
![]() | |||||||||||
| + 2 ・パルプの調整&修正を含む | |||||||||||
| E-3カムシャフト / バルブ | |||||||||||
![]() | |||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||
| 番号 | AD | SAD | SP | SSP | M | P | M | P | M | P | 初号機終号機 |
| 1 12209-KE8-005 | シール,パルプステム | 460 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 2 14110-MFP-JCO | カムシャフトCOMP.,インレット | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 3 14210-MFP-JCO | カムシャフトCOMP.,エキゾースト | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 4 14711-MEJ-000 | パルプ,インレット | ...... | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| 5 14721-MFP-600 | パルプ,エキゾースト | ...... | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |
| 6 14731-MT4-010 | リフター,パルプ | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 7 14751-MEJ-000 | スプリング,パルプ | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 8 14771-MAT-000 | リテナーパルプスプリング | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 9 14775-KGB-610 | シート,パルプスプリング | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 10 14781-MAT-000 | コツター,パルプ | ...... | 32 | 32 | 32 | 32 | 32 | 32 | 32 | 32 | |
| 11 14901-KT7-013 | シム,タペット(1.200) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14902-KT7-013 | シム,タペット(1.225) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14903-KT7-013 | シム,タペット(1.250) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14904-KT7-013 | シム,タペット(1.275) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14905-KT7-013 | シム,タペット(1.300) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14906-KT7-013 | シム,タペット(1.325) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14907-KT7-013 | シム,タペット(1.350) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14908-KT7-013 | シム,タペット(1.375) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14909-KT7-013 | シム,タペット(1.400) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14910-KT7-013 | シム,タペット(1.425) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14911-KT7-013 | シム,タペット(1.450) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14912-KT7-013 | シム,タペット(1.475) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14913-KT7-013 | シム,タペット(1.500) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14914-KT7-013 | シム,タペット(1.525) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14915-KT7-013 | シム,タペット(1.550) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14916-KT7-013 | シム,タペット(1.575) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
| 14917-KT7-013 | シム,タペット(1.600) | ...... | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |


| E-3カムシャフト/バルブ | |
| +51111BKバルブ,エキゾースト(1本)(A)......5.5 | |
![]() | |
| 見出希望使用個数適用号機部品番号部品名CB1300タイプ | |
| 番号 | AD SAD SP SSPM P M P M P 初号機終号機 |
| 11)14918-KT7-013 シム,タバット(1.625)......390 16 16 16 16 16 16161616161616161616161616161616161616161616161616161616161616161616161616161616161616161616161616161 | |
| 14919-KT7-013 シム,タバット(1.650)......16 16 16 16 16 16 16 16161616161616161616161616161616161616161616161616161616161616161616161616161616161 | |
| 14920-KT7-013 シム,タバット(1.675)......16 16 16 16 16 16 16 16 161616161616161616161616161616161616161616161616161616161616161616161616161616 | |
| 14921-KT7-013 シム,タバット(1.700)......16 16 16 16 16 16 16 16 1616161616161616161616161616161616161616161616161616161616161616 | |
| 14922-KT7-013 シム,タバット(1.725)......16 16 16 16 16 16 16 16 161616161616161616161616161616161616161616161616161616161616161616161616 | |
| 14923-KT7-013 シム,タバット(1.750)......16 16 16 16 16 16 16 16 1616161616161616161616161616161616161616161616161616161616161616161616161 | |
| 14924-KT7-013 シム,タバット(1.775)......16 16 16 16 16 16 16 16 16161616161616161616161616161616161616161616161616161616161616161616161 | |
| 14925-KT7-013 シム,タバット(1.800)......16 16 16 16 16 16 16 16 161616161616161616161616161616161616161616161616161616161616161616161616 | 1 |
| 14926-KT7-013 シム,タバット(1.825)......16 16 16 16 16 16 16 16 16 16161616161616161616161616161616161616161616161616161616161616161616 | |
| 14927-KT7-013 シム,タバット(1.850)......16 16 16 16 16 16 16 16 16 161616161616161616161616161616161616161616161616161616161616161616 | |
| 14928-KT7-013 シム,タバット(1.875)......16 16 16 16 16 16 16 16 16 1616161616161616161616161616161616161616161616161616161616161616 | |
| 14929-KT7-013 シム,タバット(1.900)......16 16 16 16 16 16 16 16 16 1616161616161616161616161616161616161616 | |
| 14930-KT7-013 シム,タバット(1.925)......16 16 16 16 16 16 16 16 16 16161616161616161616161616161616161616 | |
| 14931-KT7-013 シム,タバット(1.950)......16 16 16 16 16 16 16 16 16 1616161616161616161616161616161616 | |
| 14932-KT7-013 シム,タバット(1.975)......16 16 16 16 16 16 16 16 16 161616161616161616161616161616 | |
| 14933-KT7-013 シム,タバット(2.000)......16 16 16 16 16 16 16 16 16 1616161616161616161616161616 | |
| 14934-KT7-013 シム,タバット(2.025)......16 16 16 16 16 16 16 16 16 161616161616161616161616 | |
| 14935-KT7-013 シム,タバット(2.050)......16 16 16 16 16 16 16 16 16 16 | |
| 14936-KT7-013 シム,タバット(2.075)......16 16 16 16 16 16 16 16 16 16 | |
| 14937-KT7-013 シム,タバット(2.100)......16 16 16 16 16 16 16 16 16 16 | |
| 14938-KT7-013 シム,タバット(2.125)......16 16 16 16 16 16 16 16 16 16 | |
| 14939-KT7-013 シム,タバット(2.150)......16 16 16 16 16 16 16 16 16 16 | |
| 14940-KT7-013 シム,タバット(2.175)......16 16 16 16 16 16 16 16 16 16 | |
| 14941-KT7-013 シム,タバット(2.200)......16 16 16 16 16 16 16 16 16 16 | |
| 14942-KT7-013 シム,タバット(2.225)......16 16 16 16 16 16 16 16 16 16 | |
| 14943-KT7-013 シム,タバット(2.250)......16 16 16 16 16 16 16 16 16 16 | |
| 14944-KT7-013 シム,タバット(2.275)......16 16 16 16 16 16 16 16 16 16 | |
| 14945-KT7-013 シム,タバット(2.300)......16 16 16 16 16 16 16 16 16 | |
| 14946-KT7-013 シム,タバット(2.325)......16 16 16 16 16 16 16 16 | +7・加ル付 |
| 見出希望使用個数適用号機部品番号部品名CB1300型号AD SADM SPPM P M P 初号機終号機タイフ | |
| 11) 14947-KT7-013 シム,タバット(2.350) ...... 390 16 16 16 16 16 16 1614948-KT7-013 シム,タバット(2.375) ...... 16 16 16 16 16 16 1614949-KT7-013 シム,タバット(2.400) ...... 16 16 16 16 16 16 1614950-KT7-013 シム,タバット(2.425) ...... 16 16 16 16 16 16 1614951-KT7-013 シム,タバット(2.450) ...... 16 16 16 16 16 16 1614952-KT7-013 シム,タバット(2.475) ...... 16 16 16 16 16 16 1614953-KT7-013 シム,タバット(2.500) ...... 16 16 16 16 16 16 1614954-KT7-013 シム,タバット(2.525) ...... 16 16 16 16 16 16 1614955-KT7-013 シム,タバット(2.550) ...... 16 16 16 16 16 16 1614956-KT7-013 シム,タバット(2.575) ...... 16 16 16 16 16 16 1614957-KT7-013 シム,タバット(2.600) ...... 16 16 16 16 16 16 1614958-KT7-013 シム,タバット(2.625) ...... 16 16 16 16 16 16 1614959-KT7-013 シム,タバット(2.650) ...... 16 16 16 16 16 16 1614960-KT7-013 シム,タバット(2.675) ...... 16 16 16 16 16 16 1614961-KT7-013 シム,タバット(2.700) ...... 16 16 16 16 16 16 1614962-KT7-013 シム,タバット(2.725) ...... 16 16 16 16 16 16 1614963-KT7-013 シム,タバット(2.750) ...... 16 16 16 16 16 16 1614964-KT7-013 シム,タバット(2.775) ...... 16 16 16 16 16 16 1614965-KT7-013 シム,タバット(2.800) ...... 16 16 16 16 16 16 1614966-KT7-013 シム,タバット(2.825) ...... 16 16 16 16 16 16 1614967-KT7-013 シム,タバット(2.850) ...... 16 16 16 16 16 16 1614968-KT7-013 シム,タバット(2.875) ...... 16 16 16 16 16 16 1614969-KT7-013 シム,タバット(2.900) ...... 16 16 16 16 16 16 16 | |


| E-4カムチェン / テンショナー | ||||||||||||
![]() | ||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300CB1300CPMPP初号機終号機タイプ | ||||||||||||
| 番号 | AD | SAD | SP | SSP | ||||||||
| M | P | M | P | M | P | M | P | 初号機 | 終号機 | |||
| 1 14321-MFP-JC0 | スプロケット,カム(46T) | 3,720 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 2 14401-MEJ-003 | チェン,カム(146L)(ボルグワーナー) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 3 14500-MAZ-000 | リソターCOMP.,テンショナー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 4 14511-MAZ-300 | テンショナー,カムチェン | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 5 14520-MAZ-000 | ベースCOMP.,カムチェンテンショナー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 6 14546-MEJ-000 | ガイドCOMP.B,カムチェン | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 7 14560-MY5-851 | ガスケット,テンショナーリフター | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 8 14620-MEJ-000 | ガイドA,カムチェン | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 9 90028-GHB-610 | ボルト,フランジ 6X10(S-NSHF) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 10 90028-GHB-680 | ボルト,フランジ 6X25(S-NSHF) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 11 90082-HA0-000 | ボルト,フランジノック 7X10.5 | ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 12 90442-397-000 | ワツシャー,シーリング 6MM | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 13 95701-06014-00 | ボルト,フランジ 6X14 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| E-4カムチェン / テンショナー | |
![]() | 8 111139 ガイド,カムチェン......6.4 |

| E-5シリンダー | |||||||||||||||
MFPME000 | |||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||||||
| 番号 | 部品番号部品名 | 希望 | 使用個数適用号機 | ||||||||||||
| CB1300 | |||||||||||||||
| AD | SAD | SP | SSP | ||||||||||||
| M | P | M | P | M | P | 初号機 | 終号機 | ||||||||
| 1 | 12100-MEJ-H30 | シリンダ-COMP. | ...... | 101,500 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 2 | 12191-MEJ-003 | ガスケット,シリンダ- | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 3 | 90028-GHB-680 | ボルト,フランジ 6X25(S-NSHF)· | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 4 | 94301-10160 | ノクヒン 10X16 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| E-6R. クランクケースカバー | |||||||||||
MFPME0600 | |||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||
| 番号 | AD | SAD | SP | SSP | P | M | P | 初号機 | 終号機 | タイプ | |
| M | P | M | P | M | |||||||
| 1 11311-MFP-YAO | カバー,R. クランクケース...... | 7,500 | 1 | 1 | 1 | 1 | - | - | - | ---- | 9J |
| 11311-MFP-JCO | ...... | 1 | - | 1 | - | - | - | - | ---- | 6J | |
| 11311-MFP-JGO | ...... | - | - | - | - | 1 | - | 1 | ---- | 6J,7J | |
| 11311-MFP-YAO | ...... | - | - | - | - | - | 1 | - | 1 | ---- | |
| 11311-MFP-JCO | ...... | - | - | - | - | - | 1 | - | 1 | ---- | |
| 2 11330-MFV-000 | カバー-ASSY.,クラッチ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ---- | 8J | |
| 3 11333-MZ1-000 | プレート,クラッチカバー-ラバー...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ---- | ---- | |
| 4 11334-MZ1-000 | ラバー,クラッチカバー...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ---- | ---- | |
| 5 15611-MBO-000 | キャップ,オイルフィラー...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ---- | ---- | |
| 6 90028-GHB-690 | ボルト,フランジ 6X28(S-NSHF)· | 17 | 17 | 17 | 17 | 17 | 17 | 17 | ---- | ---- | |
| 7 90083-657-000 | ボルト,フランジ 6X10...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ---- | ---- | |
| 8 91301-250-000 | Oリング 21.5MM...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ---- | ---- | |
| 9 94301-08140 | ノックピン 8X14...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ---- | ---- | |


| E-8 クラッチ | ||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | ||||||||||||
| 番号 | AD M | SAD P | M | SP M | SSP M | P | M | P | 初号機 | 終号機 | タイプ | |
| 1 22100-MEJ-000 | アウターCOMP,クラツチ | 27,400 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 2 22116-MS2-610 | ガイド,クラツチアウター | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 3 22117-MEJ-610 | カラー,アイスタンス | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 4 22121-MJP-651 | センター,クラツチ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 5 22125-HP6-A00 | シート,ジャダースプリング | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 6 22201-MEL-000 | ディスク,クラツチフリクション | ...... | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 7 22202-MJP-651 | ディスクB,クラツチフリクション | ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||
| 8 22321-MN4-000 | プレート,クラツチ(2.0) | ...... | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 9 22322-MJP-651 | プレート,クラツチ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 10 22322-MN4-000 | プレートB,クラツチ(2.0) | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 11 22325-MJP-651 | スプリング,ジャダー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 12 22350-MJP-651 | プレートCOMP,クラツチプレツシャー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 13 22361-MJP-651 | プレート,セツティング | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 14 22366-MAZ-000 | ピース,クラツデジヨイント | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 15 22401-MFP-A50 | スプリング,クラツチ | ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||
| 16 22425-MJP-G51 | シート,クラツチスプリング | ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||
| 17 22850-MGC-JB0 | ロット,クラツチリフター | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 18 90050-MJP-651 | ポルト,フランジ6X35 | ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||
| 19 90231-MCH-000 | ナット,ロツク25MM | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 20 90401-MS2-610 | ワッシャー,スラスト28.2X56X2 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 21 90432-MM8-003 | ワッシャー,スプリング25MM(チョウオカバツジヨウ) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 22 90451-VM0-000 | ワッシャー,スラスト25X40X2 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 23 91024-MM5-003 | ペアリング,ニードル40X47X31 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| E-9 スターティングクラッチ | |||||||||||||||
MFPME000 | |||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ番号AD SADM P M P M P M P 初号機終号機 | |||||||||||||||
| 1 13111-892-000 ピン、ピストン ...... 320 1 1 1 1 1 1 1 12 28101-MGC-D20 ギャー、スターターリダクション(11T/56T) 1 1 1 1 1 1 1 13 28102-ME9-000 ピン 10X44 ...... 1 1 1 1 1 1 1 14 28110-MAZ-000 ギャーCOMP.,スターティングドリブン(49T) 1 1 1 1 1 1 1 15 28121-MGC-D20 ギャー、スターティングアイドル(11T) · 1 1 1 1 1 1 1 1 16 28125-MV9-672 アウターCOMP.,スターティングクラツチ .. 1 1 1 1 1 1 1 1 17 90085-413-781 ボルト、ソケット 6MM ...... 6 6 6 6 6 6 6 6 6 |

| E-10 L. クランクケースカバー | ||||||||||||
![]() | ||||||||||||
| 見出 郵品番号 郵品名 希望 使用個数適用号機 | ||||||||||||
| 番号 | AD M | SAD P | M | SP M | CB1300 SPP M | P | M | P | 初号機 | 終号機 | タイプ | |
| 1 11320-MFP-YA1 | カバー-COMP.,L.クランケース...... | 12,300 | 1 | 1 | 1 | 1 | - | - | - | ---- | 9J | |
| 11320-MFP-JC1 | ...... | ...... | 1 | - | 1 | - | - | - | - | ---- | 6J | |
| 11320-MFP-JG1 | ...... | ...... | - | - | - | - | 1 | - | 1 | - | ||
| 11320-MFP-YA1 | ...... | ...... | - | - | - | - | - | 1 | - | 1 | 6J | |
| 11320-MFP-YA2 | ...... | ...... | - | - | - | - | - | 1 | - | 1 | 7J | |
| 11320-MFP-JC1 | ...... | ...... | - | - | - | - | - | 1 | - | 1 | 8J | |
| 2 11332-MFV-000 | カラー,スペシャル...... | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | ||
| 3 11340-MFV-000 | キャップ,L.カバー...... | ...... | 1 | 1 | 1 | 1 | - | - | - | ---- | 9J | |
| 11340-MFP-JCO | ...... | ...... | 1 | - | 1 | - | - | - | - | ---- | 6J | |
| 11340-MAZ-000 | ...... | ...... | - | - | - | - | 1 | - | 1 | - | ||
| 11340-MFV-000 | ...... | ...... | - | - | - | - | - | 1 | - | 1 | 6J,7J | |
| 11340-MFP-JCO | ...... | ...... | - | - | - | - | - | 1 | - | 1 | 8J | |
| 4 11661-MFP-JCO | カバー,L.サイド...... | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | ||
| 5 32107-MFP-JCO | サブ ハーネス,クラシク...... | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | ||
| 6 37500-MKT-D01 | センサーASSY.,クラシク...... | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ---- | 6J,8J,9J | |
| 37500-MKT-D02 | ...... | ...... | - | - | - | - | - | 1 | - | 1 | 7J | |
| 7 64386-MS2-000 | ラバー,ピポットアンダーカバー...... | ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | - | ||
| 8 83119-MG9-000 | カラー,ロツクサツティング...... | ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | - | ||
| 9 90004-GHB-640 | ポルト,フランジ 6X18(NSHF)...... | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | ||
| 10 90028-GHB-690 | ポルト,フランジ 6X28(S-NSHF)...... | ...... | 8 | 8 | 8 | 8 | 8 | 8 | 8 | - | ||
| 11 90028-GHB-780 | ポルト,フランジ 6X60(S-NSHF)...... | ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | - | ||
| 12 90084-MN8-010 | キャップ 14MM...... | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | ||
| 13 90085-MZ1-000 | ポルト,スペシャル 6X17...... | ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | - | ||
| 14 90087-MR1-000 | キャップ 30MM...... | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | ||
| 15 90525-428-900 | ワッシャー,プレイン 6MM...... | ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | - | ||
| 16 91303-377-000 | Oリング 13.8X2.5...... | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | - | ||
| E-10 L. クランクケースカバー | |||||||||||
![]() | |||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 CB1300 | |||||||||||
| 番号 | 希望 | タイプ | |||||||||
| M | AD P | SAD M | SP P | SSP M | M | P | M | P | 初号機終号機 | ||
| 17 91303-MEJ-003 | 0リング | 58X2.5 | 320 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 18 91305-ZA0-000 | 0リング | 10.8X2.4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 19 91313-MN5-004 | 0リング | 7.8X1.9(NOK) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 20 91333-PNC-006 | 0リング | ······ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 21 91356-425-003 | 0リング | 30MM | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 22 94301-08140 | ノックピン | 8X14 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||


| E-11ジェネレーター | |||||||||||||||
MFPME1100 | |||||||||||||||
| 見出 郵品番号 郵品名 希望 使用旧数適用号機CB1300 年 月 日 | |||||||||||||||
| 番号 | AD M P M SP M P M P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P | ||||||||||||||
| 1 | 11333-MFJ-D00 | クランプ,A.C.ジエレーターコード | … | 215 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 2 | 31110-MFP-JC1 | フライホイールCOMP.(ミツバ) | …… | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 3 | 31120-MFP-JC1 | ステーターCOMP.(ミツバ) | …… | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 4 | 90023-MBW-000 | ボルト,ソランプ 10MM | …… | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 5 | 90116-375-000 | ボルト,ソケット 6X38 | …… | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||
| 6 | 90405-MFA-D00 | ワッシャー 10.5X31.8 | …… | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 7 | 91542-SNA-003 | クリップ,ハーネスパント(ダークブルー)(164.5MM) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 8 | 96600-06012-00 | ボルト,ソケット 6X12 | …… | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| E-12L. リヤーカバー / ウォーターポンプ | |||||||||||||||
![]() | |||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||||||
| 番号 | 部品番号部品名 | AD | SAD | SP | SSP | M | P | M | P | M | P | 初号機終号機 | |||
| M | P | M | P | M | |||||||||||
| 1 04121-MEJ-305 | Oリングセット | ...... | 390 | 1 | - | 1 | - | 1 | - | 1 | - | ||||
| 04121-MEJ-315 | ...... | - | 1 | - | 1 | - | 1 | - | 1 | ||||||
| 2 11360-MFP-JCO | ホルダーCOMP.,L.サイド | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 3 11364-MAZ-000 | クリップ,リザーブタンクチューブ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 4 11365-MGC-N20 | ブレート,ドライブチェンガイド | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 5 11394-MFP-JCO | ガスケット,L.サイドホルター | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 6 11652-MAZ-010 | カバー,L.リヤークランクケース | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 7 19200-MFP-305 | ポンプASSY.,ウォーター | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 8 19220-MEJ-305 | カバーCOMP.,ウォーターボンプ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 9 19226-MFV-003 | ガスケット,ウォーターボンプカバー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 10 19504-KY1-003 | クランプ,ウォーターホース25MM | ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||||
| 11 19507-MEJ-000 | ホースB,パイパス | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 12 19508-MFP-600 | ホースセツト,パイパス | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 13 22860-MEJ-003 | シリンダーASSY.,クラッチスレープ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 14 22862-MFP-JCO | ガスケット,スレープシリンダー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 15 22863-MEJ-003 | ピストン,スレープシリンダー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 16 22864-MEJ-003 | スプリング,スレープシリンダー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 17 22866-MF2-711 | スクリュー,プリーダー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 18 35600-MKF-D41 | スイッチASSY.,ニュートラル | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 19 38800-MFP-JC1 | センサーASSY.,アングル(350DEGREE) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 20 43353-461-771 | キャップ,プリーダー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 21 50224-MEJ-000 | クランプ,ウォーターホース | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 22 90011-MGE-D00 | ボルト,ノック6MM | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 23 90013-883-000 | ボルト,フランジ6X12(CT200) | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||

| E-12L.リヤーカバー/ウォーターポンプ | |||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300 | |||||||||||
| 番号 | 希望 | タイプ | |||||||||
| M | ADP | SAD | SPM | SSPP | MP | P | MP | P | 初号機終号機 | ||
| 24 90020-GHB-680 | ボルト,フランジ6X25...... | 135 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 25 90020-GHB-750 | ボルト,フランジ6X45...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 26 90020-GHB-810 | ボルト,フランジ6X75...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 27 90025-GHB-720 | ボルト,フランジ6X35(S-NSHF) | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 28 90028-GHB-630 | ボルト,フランジ6X14(S-NSHF) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 29 90121-MV9-670 | ボルト,フランジ6X25...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 30 90443-MJ6-000 | ワッシャー,ニュートラル...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 31 90463-ML7-000 | ワッシャー,シーリング6.5MM...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 32 91002-459-773 | ベリアリング,ニードル19X13X12... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 33 91103-429-000 | ノツグピン8X10...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 34 91204-KE8-003 | オイルシール13X22X5(アライ)...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 35 91204-MG8-003 | オイルシール8X25X7(アライ)...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 36 91209-MB0-003 | オイルシール8X18X5...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 37 91302-MB0-013 | Oリング32.95X2.62(アライ)... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 38 91310-MGE-D01 | Oリング16.5X2.5...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 39 91312-MFV-003 | Oリング24X3...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 40 91463-MEJ-000 | ジョイント,ホース...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 41 94050-04000 | ナツト,フランジ4MM...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 42 94301-08140 | ノツグピン8X14...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 43 95701-06095-00 | ボルト,フランジ6X95...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 44 95801-06080-00 | ボルト,フランジ6X80...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| E-12-10 ウォーターパイプ | |
| 1 114150 ジョイント,ウォーター...... 0.7 | |
| 見出 部品番号部品名 希望 使用個数適用号機 CB1300 タイプ | |
| 番号 | AD SAD SP SS P M P M P 初号機終号機 |
| 1 19063-MEJ-H30 ジョイント,ウォーター...... 2,830 1 1 1 1 1 1 1 1 12 19064-MEJ-000 ガスケット,ウォータージョイント ...... 1 1 1 1 1 1 1 1 13 19516-GAG-003 クランプ,ホース 30-37MM ...... 2 2 2 2 2 2 2 24 19521-MEJ-000 ホースA,ウォーターコネクティング ...... 1 1 1 1 1 1 1 1 15 19525-MEJ-000 パイプ,R.ウォーター...... 1 1 1 1 1 1 1 1 16 19526-MEJ-000 パイプ,L.ウォーター...... 1 1 1 1 1 1 1 1 17 90028-GHB-630 ボルト,フランジ 6X14(S-NSHF)• 2 2 2 2 2 2 2 2 28 90028-GHB-680 ボルト,フランジ 6X25(S-NSHF)• 4 4 4 4 4 4 4 4 49 91313-MFV-003 Oリング 19X3(アライ) ...... 2 2 2 2 2 2 2 2 | |

| E-13 スターティングモーター | ||||||||||||||
![]() | ||||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 CB1300 年 月 日 | ||||||||||||||
| 番号 | M | AD | SAD | SP | CB1300 | PP | MP | P | MP | 初号機 | 終号機 | タイプ | ||
| 1 | 31200-MFP-003 | モータ-ASSY.,スタータ | 37,400 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 2 | 31201-MEW-921 | ブラシセツトA,カーボン | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 3 | 31202-MEW-921 | ブラシセツトB,カーボン | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 4 | 31203-MEW-921 | ホルダー,ブラシ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 5 | 31204-MEW-921 | スプリング,カーボンブラシ | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||
| 6 | 31205-MEW-921 | ボルト,セッティング | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 7 | 31206-MEW-921 | ボルト,ターミナル | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 8 | 31207-KS5-901 | リング | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 9 | 31208-MEW-921 | インシュレーター | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 10 | 31209-MEW-921 | ストツパー,ターミナル | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 11 | 31210-MEW-921 | ワッシャー | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 12 | 90071-MBO-000 | ナットワッシャー 6MM | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 13 | 91309-425-003 | Oリング 24.4X3.1(アライ) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 14 | 91320-MBO-000 | Oリング 4X2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||
| 15 | 93892-05012-08 | スクリューウッシャー 5X12 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 16 | 95701-06025-00 | ボルト,フランジ 6X25 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| E-14オイルパン / オイルポンプ | |||||||||||||
![]() | |||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||||
| 番号 | AD | SAD | SP | SSP | M | P | M | P | M | P | 初号機 | 終号機 | |
| 1 | 11210-MEJ-H30 | パン,オイル | ...... | 11,600 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 2 | 15010-MKR-305 | フィルターセット,オイル | ...... | (1) | (1) | (1) | (1) | (1) | (1) | (1) | |||
| 3 | 15100-MAZ-000 | ポンプ ASSY.,オイル | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 4 | 15134-MAZ-000 | スプ ロケット,オイルボンプドリピン(36T) | |||||||||||
| 5 | 15150-MAZ-000 | ストレーナ-COMP.,オイル | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 6 | 15154-MAT-000 | パッキン,オイルストレーナ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 7 | 15161-MAZ-003 | チェン,オイルポンプ (63L)(ダイドー) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 8 | 15220-MZ1-000 | パルプ ASSY.,リリーフ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 9 | 15313-MAZ-000 | パイプ COMP.C,オイル | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 10 | 15314-MAZ-000 | パイプ COMP.D,オイル | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 11 | 15410-MFJ-D02 | カートリツジ,オイルフィルター(ワコワフィルター) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 12 | 90019-MB0-000 | ポス,オイルフィルター | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 13 | 90021-MM5-000 | ポルトワツシヤー 6X12 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 14 | 90028-GHB-680 | ポルト,フランジ 6X25(S-NSHF) | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||||
| 15 | 90028-GHB-710 | ポルト,フランジ 6X32(S-NSHF) | 13 | 13 | 13 | 13 | 13 | 13 | 13 | ||||
| 16 | 91307-ML7-004 | Oリング 6X2(NOK) | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 17 | 91313-MB0-003 | Oリング 14.7X2.2(アライ) | ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||
| 18 | 92800-14000 | ポルト,ドレンプラグ 14MM | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 19 | 94109-14000 | ワツシャー,ドレンプラグ 14MM | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 20 | 94301-08140 | ノツクピン 8X14 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 21 | 95701-06016-00 | ポルト,フランジ 6X16 | ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| 22 | 95701-06040-00 | ポルト,フランジ 6X40 | ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||

| E-15 クランクケース | |||||||||||||
| 見出 郵品番号 郵品名 希望 使用個数適用号機 CB1300 年 月 日 | |||||||||||||
| 番号 | AD M | SAD P | SAD M | SP M | SSP M | P M | P | 初号機 | 終号機 | タイプ | |||
| 1 | 04911-MFP-600 | クランクースセット(SC54E) | ...... | 165,000 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 2 | 11208-MAZ-000 | カラー,メインシャリー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 3 | 12260-MGC-N20 | プレートCOMP.,オイルパス | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 4 | 15160-MGC-000 | ガイドCOMP.,オイルポンプチェン | ... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 5 | 32101-MEJ-000 | サブコード,エンジン | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 6 | 35500-MJ4-024 | スイッチASSY.,オイルプレッシャー (DENSO) | |||||||||||
| 7 | 35600-HL4-003 | スイッチASSY.,ニートラル(トヨワ) | ... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 8 | 37700-MEJ-000 | センサーASSY.,スピード | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 9 | 90001-MAZ-000 | ポルト,フランジ | 9X91 | ...... | 4 | 4 | 4 | 4 | 4 | 4 | |||
| 10 | 90002-MAZ-000 | ポルト,フランジ | 9X131 | ...... | 6 | 6 | 6 | 6 | 6 | 6 | |||
| 11 | 90003-MAZ-000 | ポルト,フランジ | 9X156 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 12 | 90005-MAZ-000 | ポルト,ソケット | 10MM | ...... | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 13 | 90006-MM5-640 | ポルト,フランジ | 8X135 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 14 | 90011-MM5-640 | ポルト,フランジ | 6X93 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 15 | 90015-MM5-640 | ポルト,フランジ | 10X75 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 16 | 90032-MEJ-000 | ポルト,スタッド | 10X165 | ...... | 12 | 12 | 12 | 12 | 12 | 12 | 12 | ||
| 17 | 90042-MM5-000 | ポルト,スペシャル | 10MM | ...... | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 18 | 90048-MKC-A00 | ポルト,シーリング | 20MM | ...... | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 19 | 90069-MC7-000 | ポルト,フランジ | 8X115 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 20 | 90441-ME9-000 | ワッシャー,シーリング | 8MM | ...... | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 21 | 90443-MJ6-000 | ワッシャー,ニートラル | ...... | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 22 | 90701-MV9-670 | ノツピン 10X16 | ...... | 3 | 3 | 3 | 3 | 3 | 3 | ||||
| 23 | 91302-MAL-601 | Oリング 18.1X3.6 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 24 | 91313-PC9-003 | Oリング 9X2.3(NOK) | ...... | 3 | 3 | 3 | 3 | 3 | 3 | ||||
| E-15 クランクケース | |||||||||||
![]() | |||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 CB1300 | |||||||||||
| 番号 | AD M | SAD P | SP M | SSP P | M | P | M | P | 初号機 | 終号機 | タイプ |
| 25 91370-461-000 | 0リング | 11.9X2.2 | 165 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 26 92101-06014-0A | ボルト,6カク | 6X14 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 27 95701-06014-00 | ボルト,フランジ | 6X14 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| 28 95701-06050-00 | ボルト,フランジ | 6X50 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 29 95701-08040-00 | ボルト,フランジ | 8X40 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | 7 | |
| 30 95701-08050-00 | ボルト,フランジ | 8X50 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 31 95701-08060-00 | ボルト,フランジ | 8X60 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| 32 95701-08080-00 | ボルト,フランジ | 8X80 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 33 95701-08095-00 | ボルト,フランジ | 8X95 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |


| E-16 クランクシャフト / ピストン | ||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | ||||||||||||
| 番号 | AD M | SAD P | AD M | SAD P | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M |
| 1 06130-MAZ-305 | バランサーセット | ...... | 12,300 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 2 13011-MFP-305 | リングセント,ピストン(スタンダード) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| 3 13101-MEJ-000 | ピストン(スタンダード) | ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 4 13111-MAZ-000 | ピン,ピストン | ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 5 13112-MAT-000 | クリップ,ピストンピン 19MM | ...... | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||
| 6 13210-MAZ-000 | ロット ASSY.,コネクティング | ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 7 13213-MAT-003 | ポルト,コネクティング ロット | ...... | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||
| 8 13215-ML7-000 | ナット,コネクティング ロット | ...... | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||
| 9 13224-MS2-611 | ベアリング A,コネクティング ロット(ブラウン) | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||||
| 13225-MS2-611 | ベアリング B,コネクティング ロット(グリーン) | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||||
| 13226-MS2-611 | ベアリング C,コネクティング ロット(イエロー) | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||||
| 10 13300-MGC-N20 | クランクシャフトCOMP. | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 11 13311-MMS-003 | ベアリング A,メイン(14MM)(ブラウン) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| 13312-MMS-003 | ベアリング B,メイン(14MM)(グリーン) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| 13313-MMS-003 | ベアリング C,メイン(14MM)(イエロー) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||
| 13314-MMS-003 | ベアリング D,メイン(14MM)(ピンク) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||
| 12 13315-MJO-010 | ベアリング A,メイン(17MM)(グリーン) | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |||
| 13316-MJO-010 | ベアリング B,メイン(17MM)(イエロー) | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||||
| 13317-MJO-010 | ベアリング C,メイン(17MM)(ピンク) | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||||
| 13318-MMS-004 | ベアリング D,メイン(17MM)(ブラウン) | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||||
| 13 13421-MGC-N21 | ギヤー,パラサー(23T) | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 14 13433-MMS-000 | カラー,ディスタス | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 15 13435-MMS-000 | ラバー,ダンパー | ...... | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||
| E-16 クランクシャフト / ピストン | |||||||||||
![]() | |||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 CB1300 | |||||||||||
| 番号 | AD M | SAD P | SP M | SSP P | M | P | M | P | 初号機 | 終号機 | タイプ |
| 16 13436-MM5-000 | ホルダー,パラシーシャフト ...... 1,970 1 1 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 17 90002-MCZ-000 | ボルト,フランジ 6X18 ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 18 90004-MM5-000 | ボルト,スペシャル 6X18 ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 19 90038-GHB-680 | ボルト,フランジ 8X25 ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 20 90457-MM5-000 | ワッシャーA,パラシーサイド ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 21 90741-MAZ-000 | キー,スペシャルウッド ラフ 25X14 ... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 22 91306-329-000 | Oリング 16X1.9 ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||


| E-17 トランスミッション | |||||||||||||
| [IMAGE] | |||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | |||||||||||||
| 番号 | AD M | SAD P | AD M | SAD P | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M |
| 1 | 23210-MGC-JBO | メインシャフトCOMP.(12T) | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 2 | 23220-MGC-JBO | カウンターシャフトCOMP. | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 3 | 23421-MFP-JCO | ギヤー,カウンターシャフトファースト(37T) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 4 | 23431-MGC-JBO | ギヤー,メインシャフトセカンド(17T) | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 5 | 23441-MFP-JCO | ギヤー,カウンターシャフトセカンド(33T) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 6 | 23442-MS2-610 | カラー30X11.2 | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 7 | 23451-MFP-JCO | ギヤー,メインシャフトサード&フォース(23T/25T) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 8 | 23461-MFP-JCO | ギヤー,カウンターシャフトサード(34T) | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 9 | 23462-MAT-000 | カラー,スプライン30X11 | 13,200 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 10 | 23481-MFP-JCO | ギヤー,カウンターシャフトフォース(31T) | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 11 | 23482-MGC-N20 | カラー,スプライン28X11 | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 12 | 23491-MFP-JCO | ギヤー,メインシャフトフィス(27T) | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 13 | 23495-MN5-000 | カラー28X13 | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 14 | 23501-MFP-JCO | ギヤー,カウンターシャフトフィス(29T) | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 15 | 23511-MFP-JCO | ギヤー,メインシャフトシックス(31T) | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 16 | 23521-MFP-JCO | ギヤー,カウンターシャフトシックス(30T) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 17 | 23801-MAZ-000 | スプロケット,ドライブ(18T) | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 18 | 24261-283-000 | ピン,ギヤーシフトオーカイド | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 19 | 90037-422-003 | ポルト,スペシャル10MM | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 20 | 90452-MAT-000 | ワッシャー,スプライン30X36X1.5 | 13,200 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 21 | 90452-MR7-000 | ワッシャー,スプライン28X34X1.5 | 13,200 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 22 | 90455-ML7-000 | ワッシャーB,スラスト22MM(ブルー) | 13,200 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 23 | 90458-729-920 | ワッシャー,スラスト28MM | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 24 | 90459-438-000 | ワッシャー10.2MM | 13,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| E-17 トランスミッション | |||||||||||
![]() | |||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||
| 番号 | M | ADP | SADM | SPM | SSPP | MP | MP | MP | 初号機終号機 | ||
| 25 90463-MAT-000 | ワッシャー,スプライン 30MM ······· | 200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 26 90463-MR7-000 | ワッシャー,スプライン 28MM ······· | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 27 90464-MAT-000 | ワッシャー,ロツク 30MM ······· | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 28 90464-MR7-000 | ワッシャー,ロツク 28MM ······· | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 29 90603-MN4-000 | サークリップ 28MM ······· | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 30 90604-MM5-000 | サークリップ 30MM ······· | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 31 90605-MM5-000 | リング,スナップ 72MM ······· | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 32 90606-MM5-000 | リング,スナップ 62MM ······· | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 33 91001-MB6-680 | ベアリング,ニードル 22X26X13·· | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 34 91022-MEJ-003 | ベアリング,ニードル 22MM ······· | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 35 91022-MGC-N21 | ベアリング,ニードル 22X38X16·· | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 36 91101-MGC-N21 | ローラー 5X10.8 ······· | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 37 91207-MAT-003 | オイルシール 45X72X8 ······· | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||


| E-19 ギヤーシフトドラム / ギヤーシフトフォーク | |
| 1 (2,3) | |
| 見出 部品番号部品名 希望 使用個数適用号機 | |
| 番号 | AD SAD SP CB1300 P M P 初号機 終号機 タイプ |
| 1 24211-MGC-N20 フォーケ,R.ギヤーシフト ...... 3,910 1 1 1 1 1 1 1 1 | |
| 2 24212-MGC-N20 フォーケ,センターギヤーシフト...... | 1 1 1 1 1 1 1 1 1 |
| 3 24213-MGC-N21 フォーケ,L.ギヤーシフト...... | 1 1 1 1 1 1 1 1 1 |
| 4 24231-MGC-N20 シャフト,ギヤーシフトオーケ...... | 1 1 1 1 1 1 1 1 1 |
| 5 24235-MAZ-000 プレート,ギヤーシフトオーケシャフト...... | 1 1 1 1 1 1 1 1 1 |
| 6 24310-MFP-JCO ドラムCOMP.,ギヤーシフト...... | 1 1 1 1 1 1 1 1 1 |
| 7 24321-KT8-030 シフター,ドラム...... | 1 1 1 1 1 1 1 1 1 |
| 8 24322-MM4-000 カラー,シフター...... | 1 1 1 1 1 1 1 1 1 |
| 9 24324-KA3-711 ポールA,ラチエット...... | 1 1 1 1 1 1 1 1 1 |
| 10 24325-KA3-711 ポールB,ラチエット...... | 1 1 1 1 1 1 1 1 1 |
| 11 24326-KBH-901 プランジヤー,ボール...... | 2 2 2 2 2 2 2 2 |
| 12 24328-MFP-N90 プレート,ガイド...... | 1 1 1 1 1 1 1 1 1 |
| 13 24329-KA3-740 スプリング,ボールプランジヤー...... | 2 2 2 2 2 2 2 2 |
| 14 24329-KT8-000 カラー,ガイドプレートディスタンス...... | 1 1 1 1 1 1 1 1 1 |
| 15 24430-MBR-000 ストツバーコOMP.,ドラム...... | 1 1 1 1 1 1 1 1 |
| 16 24434-KT7-000 カラー,ドラムストツバー...... | 1 1 1 1 1 1 1 1 |
| 17 24435-MFP-N91 スプリング,ドラムストツバー...... | 1 1 1 1 1 1 1 1 |
| 18 24610-MFP-JC0 スピントルCOMP.,ギヤーシフト...... | 1 1 1 1 1 1 1 1 |
| 19 24651-MAE-000 スプリング,シフトリターン...... | 1 1 1 1 1 1 1 1 |
| 20 24652-035-000 ピソ,シフトリターンスプリング...... | 1 1 1 1 1 1 1 1 |
| 21 24655-MM5-000 プレート,シフトドラムベアリングセッティング | 1 1 1 1 1 1 1 |
| 22 90451-155-000 ワツシヤー 14MM...... | 1 1 1 1 1 1 1 1 |
| 23 90485-040-000 ワツシヤー 8NM...... | 1 1 1 1 1 1 1 |
| 24 91103-KT7-000 ノツケピン 8X26.4...... | 2 2 2 2 2 2 2 |
| E-19 ギヤーシフトドラム / ギヤーシフトフォーク | |||||||||||
![]() | |||||||||||
| 見出 部品番号部 品名 希望 使用個数適用号機 CB1300 | |||||||||||
| 番号 | 希望 | タイプ | |||||||||
| M | AD P | SAD M | SP P | SSP M | M | P | M | P | 初号機終号機 | ||
| 25 94510-14000 サーケリップ,エキスターナル 14MM······ | 30 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 26 95701-06014-00 ボルト,フランジ 6X14········ | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 27 95701-06040-00 ボルト,フランジ 6X40········ | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||

| E-23 スロットルボディ | |||||||||||||||
![]() | |||||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | |||||||||||||||
| 番号 | CB1300 | ||||||||||||||
| M | AD | SAD | SP | SSP | M | P | M | P | M | P | 初号機 | 終号機 | タイプ | ||
| 1 16191-MFP-JC0 チューブ,プレツシャープースト(A) ... 610 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 2 16192-MFP-JC0 チューブ,プレツシャープースト(B) ... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 3 16193-MFP-JC0 チューブ,プレツシャープースト(C) ... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 4 16400-MFP-JC1 ポディASSY.,スロットル(GNDOA A) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 5 16401-MFP-JC1 ポディASSY.,スロットル...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 6 16450-MFP-JC1 インジエクターASSY.,フユーエル...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||
| 7 16472-MKP-T00 シールリング,インジエクター...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||
| 8 16610-MFP-JC1 パイプ,フユーエル...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||||
| 9 16630-MFP-003 Tジョイント,フユーエル...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 10 17201-MCJ-003 ジョイント,ファイプウエイ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 11 17201-MCZ-003 ジョイント,フォーウエイ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 12 90021-MGZ-D02 ボルト,ショルダー...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||
| 13 91301-MKP-T01 Oリング...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||||||
| 14 91301-PLC-000 Oリング 7.47X3.6...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||||
| 15 95005-35030-20 チューブ 3.5X30(95005-35001-20M) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 16 95005-35120-20 チューブ 3.5X120(95005-35001-20M) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||||
| 17 95005-35160-20 チューブ 3.5X160(95005-35001-20M) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||||
| EOP-1ガスケットキット A | |||||||||||
MFPMX0100 | |||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||
| 番号 | AD | SAD | SP | SSP | |||||||
| M | P | M | P | M | P | M | P | 初号機 | 終号機 | ||
| 1 06111-MFP-N91 ガ スケットキットA ...... 13,500 1 1 1 1 1 1 1 112191-MEJ-003 ガ スケット,シリンダ - ......1 1 1 1 1 1 1 112251-MEJ-013 ガ スケット,シリンダ - ヘッド ......1 1 1 1 1 1 1 112391-MEJ-010 ガ スケット,ヘッド カバー ......1 1 1 1 1 1 1 114560-MY5-851 ガ スケット,テシショナーリフター ......1 1 1 1 1 1 1 118291-MM5-860 ガ スケット,エキゾーストパイプ ......4 4 4 4 4 4 4419064-MEJ-000 ガ スケット,ウォータージ ヨイント ......1 1 1 1 1 1 1 1190442-397-000 ワッシャー,シーリング 6MM ......1 1 1 1 1 1 1190543-MV9-670 ラバー,マウンティング ......8 8 8 8 8 8 8891313-MFV-003 Oリング 19X3(アライ) ......2 2 2 2 2 2 2 2 | |||||||||||


| EOP-2ガスケットキット B | ||||||||||||||
MFPMX0200 | ||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | ||||||||||||||
| 番号 | 希望 | |||||||||||||
| AD | SAD | SP | SSP | M | P | M | P | M | P | M | P | 初号機 | 終号機 | |
| 1 06112-MFP-JCO ガスケットキットB ...... | 5,400 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 11394-MFP-JCO ガスケット、L.サイドホルダー ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 15154-MAT-000 パツキンオイルストレナー ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 22862-MFP-JCO ガスケット、スレープシリンダー ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 90441-ME9-000 ワッシャー、シーリング 8MM ...... | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |||||
| 90443-MJ6-000 ワッシャー、ニュートラル ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||
| 90463-ML7-000 ワッシャー、シーリング 6.5MM ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||
| 91301-250-000 Oリング 21.5MM ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 91302-MAL-601 Oリング 18.1X3.6 ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 91302-MBO-013 Oリング 32.95X2.62(アライ) ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 91303-377-000 Oリング 13.8X2.5 ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 91303-MEJ-003 Oリング 58X2.5 ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 91305-ZA0-000 Oリング 10.8X2.4 ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 91306-329-000 Oリング 16X1.9 ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 91307-ML7-004 Oリング 6X2(NOK) ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||
| 91309-425-003 Oリング 24.4X3.1(アライ) ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 91310-MGE-D01 Oリング 16.5X2.5 ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 91312-MFV-003 Oリング 24X3 ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 91313-MBO-003 Oリング 14.7X2.2(アライ) ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||||||
| 91313-MNS-004 Oリング 7.8X1.9(NOK) ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 91313-PC9-003 Oリング 9X2.3(NOK) ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||||||
| 91333-PNC-006 Oリング ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 91356-425-003 Oリング 30MM ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 91370-461-000 Oリング 11.9X2.2 ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 94109-14000 ワッシャー、ドレンプラグ 14MM ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| F-1ヘッドライト(CB1300AD/SP) | |||||||||||||||
![]() | |||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300CB1300CPM P M P 初号機 終号機タイプ | |||||||||||||||
| 番号 | AB | SAD | SP | SSP | |||||||||||
| M | P | M | P | M | P | M | P | M | P | 初号機 | 終号機 | ||||
| 1 | 19113-MB1-870 | ラバー、ラジエターマウンティング | ...... | 180 | 4 | 4 | - | - | 4 | 4 | - | - | |||
| 2 | 33100-MGC-JB2 | ヘッドライトASSY.(スタンレー) | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 3 | 33101-MAZ-003 | リムCOMP.,ヘッドライト | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 4 | 33103-MAH-671 | スクリュー,ビームアジヤステイング | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 5 | 33105-MAH-671 | ワッシャー | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 6 | 33105-MAZ-003 | カラー | ...... | 2 | 2 | - | - | 2 | 2 | - | - | ||||
| 7 | 33106-MGC-JB0 | スクリュー 4X14 | ...... | 2 | 2 | - | - | 2 | 2 | - | - | ||||
| 8 | 33106-MZ0-671 | スクリューワッシャー | ...... | 2 | 2 | - | - | 2 | 2 | - | - | ||||
| 9 | 33107-MK7-671 | スプリング,ビームアジヤステイング | ... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 10 | 33110-MGC-JB2 | ヘッドライトユニット(スタンレー) | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 11 | 33118-438-841 | ナツト,ビームアジヤステイング | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 12 | 33121-MAZ-003 | ステー,アジヤストスクリュー | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 13 | 33128-MAH-671 | ナツト,スペシャル | ...... | 2 | 2 | - | - | 2 | 2 | - | - | ||||
| 14 | 33136-426-830 | カバー,スクリュー | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 15 | 61301-MFP-A50 | ケース,ヘッドライト | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 16 | 61302-KE5-000 | カラー,ヘッドライトケース | ...... | 2 | 2 | - | - | 2 | 2 | - | - | ||||
| 17 | 61303-MCE-H50 | ナツト,ヘッドライトケース | ...... | 2 | 2 | - | - | 2 | 2 | - | - | ||||
| 18 | 61304-379-690 | カラー,ヘッドライトセツティング | ...... | 2 | 2 | - | - | 2 | 2 | - | - | ||||
| 19 | 61311-MFP-A50 | ステーコMP..ヘッドライト | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 20 | 61317-MEJ-T20 | プレート,R.ヘッドライト | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 21 | 61318-MEJ-T20 | プレート,L.ヘッドライト | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 22 | 90103-MEJ-000 | ボルト,ヘッドライトケース | ...... | 2 | 2 | - | - | 2 | 2 | - | - | ||||
| 23 | 90106-KCZ-000 | スクリュー,スペシャル 6MM | ...... | 4 | 4 | - | - | 4 | 4 | - | - | ||||
| 24 | 93500-05012-06 | スクリュー,パン 5X12 | ...... | 2 | 2 | - | - | 2 | 2 | - | - | ||||


| F-1-1ヘッドライト(CB1300SAD/SSP) | |
MFPMF0101 | |
| 1 6161J3 ヘッドライトアッセンブリー(A)......0.9 | |
| 見出部品番号部品名希望使用個数適用号機CB1300型号M P M SPP M P M P 初号機終号機タイプ | |
| 1 33100-MFP-902 ヘッドライトASSY.(コイト)...... 124,400 - - 1 1 - - 1 12 90507-MGH-640 カラー 6X10...... - - 4 4 - - 4 43 90601-KJ9-000 クリップ 4X50...... - - 2 2 - - 2 24 93894-05022-07 スクリューワッシャー 5X22...... - - 4 4 - - 4 4F-2 メーター (CB1300AD/SP) | |
| 1 8121A1 メータ-ASSY.,コンビネーション...... 0.4 | |
![]() | |
| 見出 部品番号部品名 希望 使用個数適用号機 | |
| 番号 | CB1300 タイプ |
| M P M SP M P M P 初号機終号機 | |
| 1 37100-MFP-JC1 メータ-ASSY.,コンビネーション(KPH)(ニツボンセイキ) | 1 1 - - 1 1 - - |
| 2 37101-MFP-A51 カバー,メイン...... | 1 1 - - 1 1 - - |
| 3 37102-MFM-C01 カバー,メータ...... | 2 2 - - 2 2 - - |
| 4 37105-MGH-641 キー,トップ...... | 2 2 - - 2 2 - - |
| 5 37120-MFP-601 ステーアSSY.,メータ...... | 1 1 - - 1 1 - - |
| 6 37121-KV3-008 クランプ...... | 1 1 - - 1 1 - - |
| 7 37200-MFP-JC1 メータ-ASSY.,スピード&タコ...... | 1 1 - - 1 1 - - |
| 8 37215-MGC-N40 ラバー,メーターセツティング...... | 3 3 - - 3 3 - - |
| 9 37300-MFP-602 ケースASSY.,アツバー...... | 1 1 - - 1 1 - - |
| 10 86150-KPG-901 エンプレム,プロダクション(マルイ)...... | 1 1 - - 1 1 - - |
| 11 90109-MEJ-003 スクリュー,6カタツピング 4X16.... | 10 10 - - 10 10 - - |
| 12 90109-MZ5-008 スクリュー,タツピング 4X14...... | 1 1 - - 1 1 - - |
| 13 90110-KCZ-U00 スクリュー,スペシャル 6MM...... | 2 2 - - 2 2 - - |
| 14 90525-030-000 ワッシャーB,ハンドルホルダーセツティング | 3 3 - - 3 3 - - |
| 15 93903-22420 スクリュー,タツピング 3X16...... | 10 10 - - 10 10 - - |
| 16 94001-06000-0S ナツト,6カクGMM...... | 3 3 - - 3 3 - - |
| 17 95701-06016-07 ボルト,フランジ 6X16...... | 2 2 - - 2 2 - - |


| F-2-1 メーター (CB1300SAD/SSP) | |||||||||||
![]() | |||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | |||||||||||
| 番号 | AB | SAD | SP | CB1300 | タイプ | ||||||
| M | P | M | P | M | P | M | P | 初号機 | 終号機 | ||
| 1 37100-MFP-JD1 メータ-ASSY.,コンビネーション(KPH)(ニッポンセイキ) | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 2 37101-MFP-900 スポンジ(1)...... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 3 37102-MFP-900 スポンジ(2)...... | - | - | 2 | 2 | - | - | 2 | 2 | |||
| 4 37105-MGH-641 キーツップ...... | - | - | 2 | 2 | - | - | 2 | 2 | |||
| 5 37130-MFP-901 カバー...... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 6 37200-MFP-JD1 メータ-ASSY.,スピード&タコ...... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 7 37215-KS3-901 クランプ...... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 8 37215-MA6-008 ラバー,メーターケッション...... | - | - | 4 | 4 | - | - | 4 | 4 | |||
| 9 37300-MFP-902 ケースASSY.,アツバー...... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 10 86150-KPG-901 エンプレム,プロダクション(マイル)... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 11 90109-MZ5-008 スクリー,タッピング 4X14...... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 12 93903-22420 スクリー,タッピング 3X16...... | - | - | 11 | 11 | - | - | 11 | 11 | |||
| 13 93913-25480 スクリー,タッピング 5X16(PO)... | - | - | 4 | 4 | - | - | 4 | 4 | |||
| 14 94103-05700 クッシャー,プレイン 5XM...... | - | - | 4 | 4 | - | - | 4 | 4 | |||
| F-4 ハンドルスイッチ / グリップヒーター / ミラー (CB1300AD/SP) | ||
| 1 615120 スイッチ,スターターキル...... 0.4 | ||
![]() | ||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | ||
| 番号 | AD SADM P M SP M PP M P 初号機終号機 | |
| 1 35135-MFP-JC1 スイッチユニット,エンジンストツプ&グリップヒーター&グリップ APS | 1 1 - - - - 1 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | |
| 2 35138-MKS-E20 ステー,グリップヒーターコード...... | 1 1 - - - 1 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | |
| 3 35200-MFP-JC1 スイッチASSY.,ワインカー...... | 1 - - - - - 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | |
| 4 35336-MFP-JC0 カバー,クラッチスイッチ...... | 1 1 - - - 1 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | |
| 5 35511-MFP-JC1 ヒーターコニット,R.ハンドル...... | 1 1 - - - 1 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | |
| 6 35520-MFP-307 ヒーターセット,L.ハンドル...... | 1 1 - - - 1 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | |
| 7 37971-MKS-E01 プレートA,セツティング...... | 1 1 - - - 1 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | |
| 8 88130-MFG-D00 カバー,ロックナウト...... | 2 2 - - 2 2 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | |
| 9 88210-MGC-N20 ミラーCOMP.,パック...... | 2 2 - - 2 2 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | |
| 10 90110-MKS-E20 スクリューワッシャー 4X8...... | 1 1 - - 1 1 - - - 1 1 - - - 1 1 - - - 1 1 - - - 1 1 - - - 1 1 - - - 1 1 - - - 1 1 - - - 1 1 - - - 1 1 - - - 1 1 - - - 1 1 - - - 1 1 - - - 1 1 - - - 1 1 - - | |
| 11 90130-MGS-D31 ボルト,アダブター 10MM...... | 2 2 - - 2 2 - - 2 2 - - 2 2 - - 2 2 - - 2 2 - - 2 2 - - 2 2 - - 2 2 - - 2 2 - - 2 2 - - 2 2 - - 2 2 - - 2 2 - - 2 2 - - 2 2 - - 2 2 - - 2 2 | |
| 12 90310-MGS-D31 ナツト,6カク 10MM(ヒダリネジ)...... | 2 2 2 - - 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 | |
| 13 90508-MGE-D00 スクリューワッシャー 5X25...... | 4 4 4 - - 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 6 | |
| 14 90683-KJ2-003 クリップ,ワイヤーパース...... | 3 3 3 - - 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 6 | |
| 15 91540-S7S-003 クリップ,ハースバンド(ブラック)(157.7MM) | 1 1 - - 1 1 1 - - 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 | |
| 16 93892-05025-08 スクリューワッシャー 5X25...... | 1 1 1 - - 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 | |


| F-4-1 ハンドルスイッチ / グリップヒーター (CB1300SAD/SSP) | |
| 1 6151G8 スイッチ,スターターネル(A)...... 0.5 | |
![]() | |
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |
| 番号 | AD SAD SP SSMP M P 初号機終号機 |
| 1 35135-MFP-JD1 スイッチユニット,エンジンストツプ&グリップヒーター&グリップ APS | - - 1 1 - - 1 1 |
| 2 35138-MKS-E20 ステー,グリップヒーターコード...... | - - 1 1 - - 1 1 |
| 3 35200-MFP-JD1 スイッチASSY,クインカー...... | - - 1 - - 1 - - 1 |
| 35200-MFP-JD2...... | - - - 1 - - - 1 |
| 4 35336-MFP-JC0 カバー,クラッチスイッチ...... | - - 1 1 - - 1 1 |
| 5 35511-MFP-JD1 ヒーターエニット,R.パントル...... | - - 1 1 - - 1 1 |
| 6 35520-MFP-405 ヒーターセット,L.パントル...... | - - 1 1 - - 1 1 |
| 7 37971-MKS-E01 プレートA,セツティング...... | - - 1 1 - - 1 1 |
| 8 90110-MKS-E20 スクリューフツシャー 4X8...... | - - 1 1 - - 1 1 |
| 9 90508-MGF-D00 スクリューフツシャー 5X25...... | - - 4 4 - - 4 4 |
| 10 90651-KV6-003 パンド,ワイヤー 165MM(プラック) | - - 1 1 - - 1 1 |
| 11 90652-KT1-771 パンド,ワイヤー(プラック)...... | - - 2 2 - - 2 2 |
| 12 90652-MKH-D20 パンド,ラバー(50)...... | - - 2 2 - - 2 2 |
| 13 91540-S7S-003 クリップ,バーネスパント(プラック)(157.7MM) | - - 1 1 - - 1 1 |
| 14 93892-05025-08 スクリューフツシャー 5X25...... | - - 1 1 - - 1 1 |
| F-5-10 フロントブレーキマスターシリンダー (CB1300AD/SAD) | ||||||||||||||
![]() | ||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | ||||||||||||||
| 番号 | M | P | M | SP | M | M | P | M | P | 初号機 | 終号機 | |||
| 1 | 11152-KS4-003 | クランプ、パイプ | ...... | 300 | 2 | 2 | 2 | - | - | - | - | |||
| 2 | 35340-MKS-E01 | スイツチASSY..フロントストップ&クルーズ | 1 | 1 | 1 | 1 | - | - | - | |||||
| 3 | 38514-MEJ-J00 | クランパーB,センサーコード | ...... | 1 | 1 | 1 | - | - | - | - | ||||
| 4 | 38515-MFP-600 | ガイド,センサーコード | ...... | 1 | 1 | 1 | - | - | - | - | ||||
| 5 | 38520-MFP-JC1 | センサー,フロントホイールスピード | ...... | 1 | 1 | 1 | 1 | - | - | - | ||||
| 6 | 45125-MFP-JC1 | ホースCOMP.A.,フロントブレーキ | ...... | 1 | 1 | - | - | - | - | - | ||||
| 45125-MFP-JD1 | ...... | - | - | 1 | 1 | - | - | - | ||||||
| 7 | 45128-MFP-JC1 | ホースCOMP.D.,フロントブレーキ | ...... | 1 | 1 | 1 | 1 | - | - | - | ||||
| 8 | 45150-MEJ-D01 | プラケット,スピードセンサー | ...... | 1 | 1 | 1 | 1 | - | - | - | ||||
| 9 | 45158-MFP-600 | クランパー,I..フロントブレーキ | ...... | 1 | 1 | 1 | - | - | - | - | ||||
| 10 | 45159-MGZ-J00 | クランパー,センサーコード | ...... | 1 | 1 | 1 | - | - | - | - | ||||
| 11 | 45163-MFP-J00 | ステー,フロントブレーキホース | ...... | 1 | 1 | 1 | - | - | - | - | ||||
| 12 | 45504-410-003 | プーツCOMP. | ...... | 1 | 1 | 1 | - | - | - | - | ||||
| 13 | 45510-MFP-JC1 | シリンダーサブASSY..フロントブレーキマスター(ニツシン) | 1 | 1 | 1 | 1 | - | - | - | |||||
| 14 | 45512-MA6-006 | プロテクター | ...... | 1 | 1 | 1 | - | - | - | - | ||||
| 15 | 45513-MM5-016 | キャップ,マスターシリンダー(ニツシン)... | 1 | 1 | 1 | 1 | - | - | - | |||||
| 16 | 45517-166-006 | ホルダー,マスターシリンダー | ...... | 1 | 1 | 1 | - | - | - | - | ||||
| 17 | 45518-MM5-006 | プレート,ダイヤフラム | ...... | 1 | 1 | 1 | - | - | - | - | ||||
| 18 | 45520-MM5-006 | ダイヤフラム | ...... | 1 | 1 | 1 | - | - | - | - | ||||
| 19 | 45530-MCA-006 | ピストンセット,フロントマスターシリンダー... | 1 | 1 | 1 | 1 | - | - | - | |||||
| 20 | 53170-MKS-E01 | レバーASSY..R.ハンドル | ...... | 1 | 1 | 1 | 1 | - | - | - | ||||
| 21 | 53174-463-770 | プラグ,ハンドルレバープラケット... | - | - | 1 | 1 | - | - | - | |||||
| 22 | 90006-GHB-670 | ボルト,フランジ6X25(NSHP) ... | 1 | 1 | 1 | 1 | - | - | - | |||||
| 23 | 90013-GHB-660 | ボルト,フランジ6X22 | ...... | 2 | 2 | 2 | 2 | - | - | - | ||||


| F-5-10 フロントブレーキマスターシリンダー (CB1300AD/SAD) | |||||||||||
![]() | |||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 CB1300 | |||||||||||
| 番号 | M | AD P | SAD M | SP P | SSP M | P | M | P | 初写機 | 終写機 | タイプ |
| 24 90101-MGH-640 | ボルト,フランジ | 6X10 | ...... | 160 | 1 | 1 | 1 | 1 | - | - | - |
| 25 90105-KEM-900 | ボルト,フランジ | 6X16 | ...... | 2 | 2 | 2 | 2 | - | - | - | |
| 26 90105-MCE-750 | ボルト,フランジ | 6X14 | ...... | 2 | 2 | 2 | 2 | - | - | - | |
| 27 90105-MY9-000 | ボルト,フランジ | 6X18 | ...... | 1 | 1 | 1 | 1 | - | - | - | |
| 28 90106-MEJ-D00 | ボルト,フランジ | 6X25 | ...... | 1 | 1 | 1 | 1 | - | - | - | |
| 29 90108-MEJ-D00 | ボルト,フランジ | 6X40 | ...... | 1 | 1 | 1 | 1 | - | - | - | |
| 30 90114-MA5-671 | ボルト,ハンドルバーピボット | ...... | 1 | 1 | 1 | 1 | - | - | - | ||
| 31 90145-MS9-612 | ボルト,オイル | 10X22(サガテツコウ) | 3 | 3 | 3 | 3 | - | - | - | ||
| 32 90201-415-000 | ナツト,キャップ | 6MM | ...... | 1 | 1 | 1 | 1 | - | - | - | |
| 33 90545-300-000 | ワッシャー,オイルボルト | ...... | 6 | 6 | 6 | 6 | - | - | - | ||
| 34 90651-MA5-671 | サークリップ | ...... | 1 | 1 | 1 | 1 | - | - | - | ||
| 35 93600-04012-16 | スクリュー,フラット | 4X12 | ...... | 2 | 2 | 2 | 2 | - | - | - | |
| 36 93893-04012-17 | スクリューワッシャー | 4X12 | ...... | 1 | 1 | 1 | 1 | - | - | - | |
| 37 95701-06012-07 | ボルト,フランジ | 6X12 | ...... | 1 | 1 | 1 | 1 | - | - | - | |
| F-5-11 フロントブレーキマスターシリンダー (CB1300SP/SSP) | |
| 1 6151B2 スイッチ,フロントストップ ...... 0.2 | |
| 見出 部品番号部品名 希望 使用個数適用号機 | |
| 番号 | タイプ |
| 1 35340-MKS-E01 スイッチASSV.,フロントストップ&クルーズ 3,710 - - - - 1 1 1 1 | |
| 2 38514-ME-J-J00 クランバー-B,センサーコード...... | - - - - - 1 1 1 1 |
| 3 38515-MFP-SPO ステー,センサーコード...... | - - - - - 1 1 1 1 |
| 4 38517-MGE-003 クランプ,ABSコード(D12)...... | - - - - - 2 2 2 2 |
| 5 38520-MFP-SP1 センサー,フロントホイールスピード...... | - - - - - 1 1 1 1 ---- 6J,8J |
| 38520-MFP-HH1 ...... | - - - - - 1 - 1 ---- 7J |
| 6 45125-MFP-JC1 ホースCOMP.A,フロントブレーキ...... | - - - - - 1 1 - - |
| 45125-MFP-JD1 ...... | - - - - - - 1 1 1 |
| 7 45125-MFP-SP1 ホースCOMP.B,フロントブレーキ...... | - - - - - 1 1 1 1 |
| 8 45158-MFL-D00 クランバー-A,フロントブレーキホース...... | - - - - - 1 1 1 1 |
| 9 45159-MGZ-J00 クランバー-,センサーコード...... | - - - - - 1 1 1 1 |
| 10 45163-MFP-J00 ステー,フロントブレーキホース...... | - - - - - 1 1 1 1 |
| 11 45504-410-003 ブーツCOMP....... | - - - - - 1 1 1 1 |
| 12 45510-MFP-JG1 シリンダーサブ ASSY.,フロントブレーキマスター(ニツシン) | - - - - - 1 1 1 1 |
| 13 45512-MA6-006 プロテクター...... | - - - - - 1 1 1 1 |
| 14 45513-MM5-016 キャップ,マスターシリンダー(ニツシン)... | - - - - - 1 1 1 1 |
| 15 45517-166-006 ホルダー,マスターシリンダー...... | - - - - - 1 1 1 1 |
| 16 45518-MM5-006 プレート,ダイヤフラム...... | - - - - - 1 1 1 1 |
| 17 45520-MM5-006 ダイヤフラム...... | - - - - - 1 1 1 1 |
| 18 45530-MFP-JG1 シリンダーセット,マスター...... | - - - - - 1 1 1 1 |
| 19 53170-MKS-E01 レバーASSY.,R.パンドル...... | - - - - - 1 1 1 1 |
| 20 53174-463-770 ブラグ,パンドルレバープラケット...... | - - - - - - 1 1 1 |
| 21 90013-GHB-660 ボルト,フランジ 6X22...... | - - - - - 2 2 2 2 |
| 22 90105-MY9-000 ボルト,フランジ 6X18...... | - - - - - 2 2 2 2 |


| F-5-11 フロントブレーキマスターシリンダー (CB1300SP/SSP) | ||||||||||
![]() | ||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 CB1300 | ||||||||||
| 番号 | AD M | SAD P | SP M | SSP P | M | P | M | P | 初号機終号機 | タイプ |
| 23 90106-MEJ-D00 | ポルト,フランジ 6X25 | 145 | - | - | - | 1 | 1 | 1 | 1 | |
| 24 90114-MA5-671 | ポルト,ハンドルバービ ボット | - | - | - | - | 1 | 1 | 1 | 1 | |
| 25 90117-MJP-G60 | ポルト,フランジ 6X14 | - | - | - | - | 2 | 2 | 2 | 2 | |
| 26 90145-MS9-612 | ポルト,オイル 10X22(サガ デツコウ) | - | - | - | - | 3 | 3 | 3 | 3 | |
| 27 90201-415-000 | ナツト,キャップ 6MM | - | - | - | - | 1 | 1 | 1 | 1 | |
| 28 90545-300-000 | ワッシャー,オイルボルト | - | - | - | - | 6 | 6 | 6 | 6 | |
| 29 90651-MA5-671 | サークリップ | - | - | - | - | 1 | 1 | 1 | 1 | |
| 30 93600-04012-16 | スクリュー,フラツト 4X12 | - | - | - | - | 2 | 2 | 2 | 2 | |
| 31 93893-04012-17 | スクリューワッシャー 4X12 | - | - | - | - | 1 | 1 | 1 | 1 | |
| 32 94021-06070-05 | ナツト,キャップ 6MM | - | - | - | - | 1 | 1 | 1 | 1 | |
| 33 95701-06012-07 | ポルト,フランジ 6X12 | - | - | - | - | 1 | 1 | 1 | 1 | |
| F-5-20ABS モジュレーター / ブレーキパイプ | |||||||||||||||
![]() | |||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||||||
| 番号 | AD | SAD | SP | SSP | |||||||||||
| M | P | M | P | M | P | M | P | 初号機 | 終号機 | ||||||
| 1 43311-MFP-JC0 | パイプCOMP.B,リヤープレーキ | 740 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 2 43312-MFP-JC0 | パイプCOMP.C,リヤープレーキ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 3 45126-MFP-JC0 | パイプCOMP.B,フロントブレーキ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 4 45127-MFP-JC0 | パイプCOMP.C,フロントブレーキ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 5 50145-MFP-JC0 | トレイ,ABSEジユレーター | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 6 50329-HA7-670 | ラバー,バッテリーボックスマワンティング | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||||||
| 7 57110-MFP-JC1 | モジユレータASSY. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 8 57110-MFP-JC2 | ...... | - | - | - | - | - | 1 | - | 1 | ||||||
| 9 80118-MFJ-D00 | カラー,フェンダー | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||||
| 10 90303-HAO-680 | ナツド,スペシャル 6X7 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 11 90551-MG7-000 | カラー 8.8X11 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 12 90681-763-A01 | クリップ,ワイヤーハーネス | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||||
| 13 95701-06014-07 | ポルト,フランジ 6X14 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||||
| 14 95701-08022-07 | ポルト,フランジ 8X22 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||


| F-6クラッチマスターシリンダー | |||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300 | |||||||||||||||
| 番号 | AD | SAD | SP | SSP | M | P | M | P | M | P | 初号機 | 終号機 | タイプ | ||
| M | P | M | P | M | P | M | P | M | P | 初号機 | 終号機 | タイプ | |||
| 1 22884-MAT-E01 | ロツド,プッシュ | ...... | 1,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 2 22885-MB0-006 | プッシュ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 3 22886-MAT-E01 | ピストンセット,マスターシリンダ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 4 22890-MFP-JC1 | シリンダーサブ ASSY.,クラッチマスター(ニツシン) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 5 22900-MFP-901 | パイプ COMP.,クラッチ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 6 35330-MB0-003 | スイッチASSY.,クラッチ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 7 35335-MG9-951 | スイッチASSY.,クラッチクルーズ(トウヨウ) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 8 45504-MAT-E01 | プーツCOMP. | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 9 45512-MA6-006 | プロテクター | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 10 45513-MM5-016 | キャップ,マスターシリンダー(ニツシン)... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 11 45517-166-006 | ホルダー,マスターシリンダー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 12 45518-MM5-006 | プレート,ダイヤフラム | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 13 45520-MM5-006 | ダイヤフラム | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 14 53174-463-770 | プラグ,ハンド ルレバープ ラケット... | - | - | 1 | 1 | - | - | 1 | 1 | ||||||
| 15 53180-MFP-JC1 | レバーASSY.,L.ハンド ル...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 16 90013-GHB-660 | ポルト,フランジ' 6X22 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||
| 17 90114-MA5-671 | ポルト,ハンド ルルバーピ ポット | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 18 90145-MS9-612 | ポルト,オイル 10X22(サガ テツコウ) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||
| 19 90201-415-000 | ナツト,キャップ 6MM | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 20 90545-300-000 | ワッシャー,オイルボルト | ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||
| 21 90601-MEJ-000 | クリップ,ジョイント | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 22 90651-MA5-671 | サークリップ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 23 93600-04012-16 | スクリュー,フラット 4X12 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||
| 24 93893-04012-17 | スクリュークッシャー 4X12 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||
| F-7 ハンドルパイプ / トップブリッジ | ||||||||||||||
![]() | ||||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | ||||||||||||||
| 编号 | AD M | SAD P | M | SP M | SSP M | P | M | P | 初号機 | 終号機 | タイプ | |||
| 1 | 22910-MEJ-J00 | クランプ、クラツチパイプ | 890 | - | 1 | 1 | - | 1 | 1 | |||||
| 2 | 30430-MFP-A52 | レシーバーコニット(ホンダ ロック) | ...... | 1 | 1 | - | 1 | 1 | - | - | ||||
| 30430-MFP-H52 | ...... | - | - | 1 | 1 | - | 1 | 1 | ||||||
| 3 | 35010-MFP-A51 | キーセット | ...... | 1 | - | - | 1 | - | - | - | ||||
| 35010-MFP-A52 | ...... | - | 1 | - | - | 1 | - | - | ||||||
| 35010-MFP-H51 | ...... | - | - | 1 | - | - | 1 | - | ||||||
| 35010-MFP-H52 | ...... | - | - | 1 | - | - | - | 1 | ||||||
| 4 | 35100-MFP-A51 | スイッチASSY、コンピネーション&ロツク・ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 5 | 35101-MFP-A51 | ベースCOMP、コンタクト | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 6 | 35105-MEJ-J00 | ガイド、コード | ...... | - | 1 | 1 | - | 1 | 1 | |||||
| 7 | 35111-MGP-D63 | キーCOMP、イモビ ライザー | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 8 | 35113-MJK-N20 | エンブレム、キー | ...... | 4 | 4 | 4 | 4 | 4 | 4 | |||||
| 9 | 45159-MFP-C70 | ガイド COMP、プロントブ レーキホース・ | - | - | 1 | 1 | - | 1 | 1 | |||||
| 10 | 53100-MFP-JC0 | パイプ、ステアリング ハンド ル | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 11 | 53105-KV3-000 | ワイドB、ステアリング ハンド ル | ...... | 2 | 2 | - | 2 | 2 | - | - | ||||
| 53104-MEE-000 | ...... | - | - | 2 | 2 | - | 2 | 2 | ||||||
| 12 | 53105-MCS-G00 | ワイド、ステアリング ハンド ル | ...... | - | - | 2 | 2 | - | 2 | 2 | ||||
| 13 | 53105-MEJ-J720 | ワイド、ステアリング ハンド ル | ...... | 2 | 2 | - | 2 | 2 | - | - | ||||
| 14 | 53106-KR3-770 | ラバーA、ハンド ルウエイト | ...... | 2 | 2 | 2 | 2 | 2 | 2 | |||||
| 15 | 53107-MB6-630 | ラバーB、ハンド ルウエイト | ...... | 2 | 2 | - | 2 | 2 | - | |||||
| 16 | 53107-MY1-000 | ラバーB、ハンド ルウエイト | ...... | - | 2 | 2 | - | 2 | 2 | |||||
| 17 | 53108-KR3-940 | リング、ハンド ルウエイト スオップ | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 18 | 53131-KR8-000 | ホルダー、ハンド ルウイプ アツパー | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 19 | 53132-MEJ-000 | ホルダーCOMP、ハンド ルアンダー | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 20 | 53134-MEJ-000 | ラバー、ハンド ルホルダーシート | ...... | 2 | 2 | 2 | 2 | 2 | 2 | |||||


| F-7 ハンドルパイプ / トップブリッジ | |||||||||||||||
| 見出 部品番号部品名 使用個数適用号機 CB1300 年代 | |||||||||||||||
| 21 53300-MEJ-J40 プリッジCOMP.,フォークトップ 14,400 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 | |||||||||||||||
| F-9ステアリングステム | |||||||||||||||
[32]![]() | |||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||||||
| 番号 | 部品番号部品名 | 希望 | 使用個数適用号機 | ||||||||||||
| CB1300 | |||||||||||||||
| AD | SAD | SP | SSP | ||||||||||||
| M | P | M | P | M | P | M | P | 初号機 | 終号機 | ||||||
| 1 | 19113-MB1-870 | ラバー、ラジエターマウンティング | ...... | 180 | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 2 | 38110-MBR-J11 | ホーンCOMP.(ハイ) | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 3 | 38110-MRS-671 | ホーンCOMP.(ハイ) | ...... | - | - | 1 | 1 | - | - | 1 | 1 | ||||
| 4 | 38120-MBR-J11 | ホーンCOMP.(SPL.ロー) | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 5 | 53213-MB4-771 | ダストシール,ステアリングアツバ”-(アライ) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 6 | 53214-371-010 | ダストシール,ステアリングヘッド” | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 7 | 53219-MFP-R10 | ステムサブASSY.,ステアリング | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 8 | 53220-MJN-A00 | スレットCOMP.,ステアリングヘッド”ドップ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 9 | 61405-MFP-900 | ステーCOMP.,ホーン | ...... | - | - | 1 | 1 | - | - | 1 | 1 | ||||
| 10 | 61406-MFP-600 | ステー,ホーン | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 11 | 90108-MR7-000 | ボルト,フランジ8X40 | ...... | 4 | 4 | 4 | 4 | - | - | - | - | ||||
| 90107-MGE-000 | ...... | - | - | - | - | - | 4 | 4 | 4 | 4 | |||||
| 12 | 90201-428-900 | ナツト,キャップGMM | ...... | 1 | 1 | - | - | 1 | 1 | - | - | ||||
| 13 | 90302-425-830 | スレットB,ステアリングヘッドトップ”.. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 14 | 90506-425-830 | ワツシャー,ロック | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 15 | 90511-MFP-C60 | ボルト,フランジ8X16 | ...... | - | - | 1 | 1 | - | - | 1 | 1 | ||||
| 16 | 91015-KT8-005 | ベアリング,ヘッドパイプアツバ”-(コウヨウ) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 17 | 91016-KT8-005 | ベアリング,ヘッドパイプアンダ”-(コウヨウ) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 18 | 95701-06025-07 | ボルト,フランジ6X25 | ...... | 2 | 2 | - | - | 2 | 2 | - | - | ||||
| 19 | 96001-06014-07 | ボルト,フランジ6X14 | ...... | - | - | 2 | 2 | - | - | 2 | 2 | ||||


| F-10 フロントフェンダー (CB1300AD/SAD) | ||||||||||||
MFPMF1000 | ||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | ||||||||||||
| 编号 | AD M | SAD P | M | SP M | CB1300 SPP M | P | M | P | 初号機 | 終号機 | タイプ | |
| 1 61100-MFP-JE0ZA フエンダーASSY.,フロント*TYPE1*.61100-MFP-A50ZC *TYPE1*.61100-MFP-JNOZA *TYPE1*.61100-MFP-A50ZB *TYPE2*.2 81214-MEJ-720 ラバー,フロントフェンダー.3 90106-KY2-701 スクリュー,バン 6X11.4 90302-MCZ-000 ナツト,スペシャル 6MM. | ||||||||||||
| F-10-1 フロントフェンダー (CB1300SP/SSP) | ||||||||||||
MFPMF1001 | ||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300 | ||||||||||||
| 番号 | AD | SAD | SP | SSP | M | P | M | P | M | P | 初号機 | 終号機 |
| 1 61100-MFP-SPOZB フエンダーCOMP.,フロント*TYPE1*...... | - | - | - | - | 1 | 1 | 1 | 1 | - | - | - | 6J |
| 61100-MFP-SGOZA *TYPE1*...... | - | - | - | - | 1 | - | 1 | - | - | - | - | - |
| 2 61101-MFP-SPO プレートCOMP.,フロントフェンダー... | - | - | - | - | 2 | 2 | 2 | 2 | - | - | - | 7J,8J |
| 3 61102-MCE-950 クッション,フロントフェンダー...... | - | - | - | - | 2 | - | 2 | - | - | - | - | - |
| 4 61105-MFP-SPO ブラケットCOMP.,フロントフェンダー... | - | - | - | - | 2 | 2 | 2 | 2 | - | - | - | 7J,8J |
| 5 90101-K87-A00 ボルト,ソケットスペシャル 6X12...... | - | - | - | - | 4 | 4 | 4 | 4 | - | - | - | - |
| 6 90312-GF0-000 カラー,ボディカバー...... | - | - | - | - | 4 | 4 | 4 | 4 | - | - | - | - |


| F-11 フロントフォーク (CB1300AD/SAD) | ||||||||||||
| [TTYH] | ||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | ||||||||||||
| 番号 | 希望 | |||||||||||
| M | AD | SAD | M | SP | SSP | M | P | M | P | 初号機 | 終号機 | |
| 1 51400-MFP-JC1 フォーケASSY.,R.フロント(ショウワ) -- 55,500 | 1 | 1 | 1 | 1 | - | - | - | - | ||||
| 2 51401-MFP-N91 スプリング,フロントフォーク...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 3 51402-MV8-901 カラー,スプリング...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 4 51404-MR7-003 シート,スプリング...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 5 51405-KA4-711 シート,スプリング...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 6 51410-MFP-N91 パイプCOMP.,フロントフォーク...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 7 51412-KA4-711 リンダ,バッケアツブ...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 8 51414-MFN-D01 ブソシュ,ガイド...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 9 51415-MFN-D01 ブソシュ,スティダ...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 10 51420-MFP-601 ケース,R.ボトム...... | 1 | 1 | 1 | 1 | - | - | - | - | ||||
| 11 51430-MFP-R11 ダンバー-COMP.,フロント...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 12 51432-MEJ-003 ピース,オイルコツク...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 13 51447-KA4-711 リンダ,オイルシールストツパ-(ショウワ) | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 14 51454-MJM-D11 ボルト,フロントフォーク...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 15 51460-MT3-611 プロテクター,フォータパイプ...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 16 51490-MFL-003 シールセット,フロントフォーク...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 17 51496-MR7-003 ラベル...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 18 51500-MFP-JC1 フォーケASSY.,L.フロント(ショウワ) -- | 1 | 1 | 1 | 1 | - | - | - | - | ||||
| 19 51520-MFP-N91 ケース,L.ボトム...... | 1 | 1 | 1 | 1 | - | - | - | - | ||||
| 20 90115-MEE-000 ボルト,ソケット 8X45...... | 4 | 4 | 4 | 4 | - | - | - | - | ||||
| 21 90116-KV3-701 ボルト,ソケット 8MM(ショウワ)...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 22 90544-283-000 ワツシャー,スベシャル 8MM(ショウワ) .. | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 23 91254-MEJ-013 シールダスト...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 24 91311-MR7-003 Oリング 13.8X2.4...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 25 91356-KA4-711 Oリング 35.2X2.4...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 26 51451-MAJ-641 ナット,6カケ 10MM...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| F-11-1 フロントフォーク (CB1300SP/SSP) | |||||||||||||
MFPMF1101 | |||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機CB1300 替号 普号 大 設 M P SAD M SP M P M P 初号機 終号機 タイプ | |||||||||||||
| 1 51400-MFP-SP1 フォーケASSY.,R.フロント(OHLINS) 159,900 - - - - 1 1 1 12 51500-MFP-SP1 フォーケASSY.,L.フロント(OHLINS) - - - - - 1 1 1 13 90101-MFP-SP1 ボルト,ソケット 8X35...... - - - - - 4 4 4 4 |


| F-12 フロントブレーキキャリパー (CB1300AD/SAD) | ||||||||||||||
![]() | ||||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | ||||||||||||||
| 番号 | AD M | SAD P | M | SP M | SSP M | P | M | P | 初号機 | 終号機 | タイプ | |||
| 1 06451-MCZ-006 | シールセット,ピストン | 440 | 8 | 8 | 8 | - | - | - | ||||||
| 2 06455-MGC-016 | パットセット,フロント | 2 | 2 | 2 | 2 | - | - | - | ||||||
| 3 43352-568-003 | スクリュー,ブリーダー(ニツシン) | 2 | 2 | 2 | 2 | - | - | - | ||||||
| 4 43353-461-771 | キャップ ブリーダー | 2 | 2 | 2 | - | - | - | |||||||
| 5 45103-MR7-006 | シール,ジョイント | 2 | 2 | 2 | - | - | - | |||||||
| 6 45106-MAS-E01 | スプリングCOMP.,パッド | 2 | 2 | 2 | - | - | - | |||||||
| 7 45107-MCZ-026 | ピストンA | 8 | 8 | 8 | 8 | - | - | - | ||||||
| 8 45150-MEJ-643 | キヤリバーサブ ASSY.,L.フロント(ニツシン) | 1 | 1 | 1 | 1 | - | - | - | ||||||
| 9 45215-MAS-E01 | ピン,ハンガー | 4 | 4 | 4 | 4 | - | - | - | ||||||
| 10 45250-MEJ-643 | キャリバーサブ ASSY.,R.フロント(ニツシン) | 1 | 1 | 1 | 1 | - | - | - | ||||||
| 11 90107-MAS-E01 | ポルト,トルクス 8X35 | 4 | 4 | 4 | 4 | - | - | - | ||||||
| 12 90108-MAS-E01 | ポルト,トルクス 8X40 | 4 | 4 | 4 | 4 | - | - | - | ||||||
| 13 90131-MGC-000 | ポルト,フランジ 8X32 | 4 | 4 | 4 | 4 | - | - | - | ||||||
| F-12-1 フロントブレーキキャリパー (CB1300SP/SSP) | ||||||||||||
![]() | ||||||||||||
| 見出部品番号部品名希望使用個数適用号機 | ||||||||||||
| 番号 | 部品番号部品名 | CB1300 | タイプ | |||||||||
| M | AD | SAD | SP | SSP | M | P | M | P | ||||
| 1 | 06451-MGP-D81 | シールセット,ピストン(32) | ...... | 1,550 | - | - | - | 4 | 4 | 4 | 4 | |
| 2 | 06452-MGP-D81 | シールセット,ピストン(30) | ...... | - | - | - | - | 4 | 4 | 4 | ||
| 3 | 06455-MKF-D61 | パワッドセット,プロント | ...... | - | - | - | - | 2 | 2 | 2 | ||
| 4 | 45107-MGP-D81 | ピストンセット(32) | ...... | - | - | - | - | 2 | 2 | 2 | ||
| 5 | 45112-MGP-D81 | キャップ,ブリータ | ...... | - | - | - | - | 2 | 2 | 2 | ||
| 6 | 45113-MGP-D81 | スプリング,パワッド | ...... | - | - | - | - | 2 | 2 | 2 | ||
| 7 | 45117-MGP-D81 | ピストンセット(30) | ...... | - | - | - | - | 2 | 2 | 2 | ||
| 8 | 45150-MGP-D81 | キャリバーサプ ASSY.,L.フロント(BREMBO) | - | - | - | - | 1 | 1 | 1 | |||
| 9 | 45211-MGP-D81 | スクリュー,ブリータ | ...... | - | - | - | - | 2 | 2 | 2 | ||
| 10 | 45250-MGP-D81 | キャリバーサプ ASSY.,R.フロント(BREMBO) | - | - | - | - | 1 | 1 | 1 | |||
| 11 | 51497-MKS-E00 | スペーサー,フロントフォーク | ...... | - | - | - | - | 4 | 4 | 4 | ||
| 12 | 90131-MFL-D20 | ポルト,フランジ 10X62 | ...... | - | - | - | - | 4 | 4 | 4 | ||


| F-14-40 フロントホイール | |||||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | |||||||||||||||
| 番号 | AD M P SAD M SP M PP M P 初号機 終号機 | ||||||||||||||
| 1 42755-MKA-D81 | バルブ ASSY.,クランプイン | 1,150 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 2 42758-MKA-D81 | Oリッグ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 3 44301-MEJ-D00 | アクスル,フロントホイール | 1 | 1 | 1 | 1 | - | - | - | |||||||
| 44301-MFP-JG0 | - | - | - | - | 1 | 1 | 1 | 1 | |||||||
| 4 44311-MBB-D40 | カラー,フロントホイールサイド | 1 | 1 | 1 | 1 | - | - | - | |||||||
| 5 44311-MJP-G50 | カラー,フロントホイールサイド | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 6 44312-MFP-SPO | カラーR.フロントホイールサイド | - | - | - | - | 1 | 1 | 1 | 1 | ||||||
| 7 44515-MFP-600 | リング,フロントバルサー | 1 | 1 | 1 | 1 | - | - | - | |||||||
| 8 44515-MJM-D10 | リング,フロントバルサー | - | - | - | - | 1 | 1 | 1 | 1 | ||||||
| 9 44620-MGC-N20 | カラー,フロントアクスルディスタンス | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 10 44650-MFP-JC0 | ホイールサブ ASSY.,フロント | 1 | - | 1 | - | - | - | - | |||||||
| 44650-MFP-A50ZC | *TYPE2^ | - | 1 | - | 1 | - | - | - | |||||||
| 44650-MGC-JDOZA | *TYPE2^ | - | - | - | - | 1 | 1 | 1 | 1 | ---- | ---- | 6J | |||
| 44650-MFP-JRO | - | - | - | - | - | 1 | - | 1 | ---- | ---- | 7J,8J | ||||
| 11 44711-MFP-A52 | タイヤ,フロント(ダンロップ)(120/70ZR17 M/C 58W) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 44711-MGC-JD1 | タイヤ,フロント(ブリデストン)(120/70ZR17 M/C 58W) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ---- | ---- | 6J,8J,9J | ||||
| 44711-MGC-JD5 | - | - | - | - | - | 1 | - | 1 | ---- | ---- | 7J | ||||
| 12 44721-MGC-003 | ウェイト,バランス(10G) | N | - | N | - | - | - | - | |||||||
| 44722-MGC-003 | ウェイト,バランス(15G) | N | - | N | - | - | - | - | |||||||
| 44723-MGC-003 | ウェイト,バランス(20G) | N | - | N | - | - | - | - | |||||||
| 44721-MGH-H21 | ウェイト,バランス(10G) | - | N | - | N | N | N | N | N | ---- | ---- | 6J,9J | |||
| 44722-MGH-H21 | ウェイト,バランス(15G) | - | N | - | N | N | N | N | N | ---- | ---- | 6J,9J | |||
| 44723-MGH-H21 | ウェイト,バランス(20G) | - | N | - | N | N | N | N | N | ---- | ---- | 6J,9J | |||
| 44721-MLN-ES1 | ウェイト,バランス(10G) | - | - | - | - | - | N | - | N | ---- | ---- | 7J | |||
| 44722-MLN-ES1 | ウェイト,バランス(15G) | - | - | - | - | - | N | - | N | ---- | ---- | 7J | |||
| F-14-40 フロントホイール | ||||||||||||
![]() | ||||||||||||
| 見出部品番号部品名 希望 使用個数適用号機CB1300 | ||||||||||||
| 番号 | M | P | M | P | M | P | M | P | M | P | 初号機終号機 | タイプ |
| 12) 44723-MLN-ES1 ウエイト,バランス(20G) ...... | 185 | - | - | - | - | - | N | - | N | - | - | 7J |
| 44721-MGC-003 ウエイト,バランス(10G) ...... | - | - | - | - | - | N | - | N | - | - | 8J | |
| 44722-MGC-003 ウエイト,バランス(15G) ...... | - | - | - | - | - | N | - | N | - | - | 8J | |
| 44723-MGC-003 ウエイト,バランス(20G) ...... | - | - | - | - | - | N | - | N | - | - | 8J | |
| 13 45120-MFP-601 ディスクCOMP.,R.フロントブレーキ... | 1 | 1 | 1 | 1 | - | - | - | - | ||||
| 14 45120-MGC-JP1 ディスクCOMP.,R.フロントブレーキ... | - | - | - | - | 1 | 1 | 1 | 1 | ||||
| 15 45220-MFP-601 ディスクCOMP.,L.フロントブレーキ... | 1 | 1 | 1 | 1 | - | - | - | - | ||||
| 16 45220-MGC-JP1 ディスクCOMP.,L.フロントブレーキ... | - | - | - | - | 1 | 1 | 1 | 1 | ||||
| 17 90105-MBT-610 ボルト,フロントアクスル...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 18 90106-MFL-D20 ボルト,ブレーキディスク 6X17...... | 10 | - | 10 | - | - | - | - | - | ||||
| 90106-MJM-D30 ...... - 10 - 10 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | ||||||||||||
| 19 90106-MJM-D30 ボルト,ブレーキディスク 6X17...... | - | - | - | - | 10 | 10 | 10 | 10 | ||||
| 20 90131-KFK-630 ボルト,トルクス 5X10...... | 5 | - | 5 | - | - | - | - | - | ||||
| 90131-MJM-D30 ...... - 5 - 5 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | ||||||||||||
| 21 90131-MJM-D30 ボルト,トルクス 5X10...... | - | - | - | - | 5 | 5 | 5 | 5 | ||||
| 22 91053 MGS-D31 ベリアリング,ラジアルボール 6204UU | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 23 91252-MC4-013 ホイルシール 28X47.2X7(アライ)...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||


| F-15リヤーブレーキマスターシリンダー | |||||||||||||||
![]() | |||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||||||
| 番号 | M | AD | SAD | SP | SSP | P | M | P | 初号機 | 終号機 | |||||
| 1 | 38514-MEJ-J00 | クランバー-B,センサーコード | ...... | 175 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 2 | 38515-MFP-JC0 | クランバー-D,センサーコード | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 3 | 43310-MFP-JC1 | ホースCOMP.A,リヤープレーキ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 4 | 43313-MFP-JC1 | ホースCOMP.D,リヤープレーキ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 5 | 43315-MFP-A50 | クランバー,リヤープレーキホース | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 6 | 43316-MGC-JD0 | ガイドCOMP.,リヤープレーキホース | .. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 7 | 43503-KS6-701 | コスタター,マスターシリンダー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 8 | 43504-MB2-006 | プーツCOMP. | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 9 | 43510-MFP-N91 | シリンダーサブASSY.,リヤーマスター(ニツシン) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 10 | 43511-MR7-016 | カップCOMP.,オイル | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 11 | 43512-MFP-601 | ホースCOMP.,リヤーマスターシリンダー | .. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 12 | 43514-KS6-701 | クランプ,マスターシリンダーオイルホース | .. | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 13 | 43517-KS6-701 | サークリップ,リヤーマスターシリンダー | .. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 14 | 43520-MB2-315 | ピストンセット,マスターシリンダー(ニツシン) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 15 | 43530-MEJ-006 | ロットCOMP.,プツシコ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 16 | 45513-MEL-D21 | キャップ,オイルカップ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 17 | 45520-300-000 | ダイヤフラム | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 18 | 45521-MJ6-006 | プレート,ダイヤフラム | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 19 | 46182-MEL-D21 | サークリップ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 20 | 46504-MT4-006 | ジョイント,プレーキロッド | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 21 | 90013-GHB-700 | ポルト,フランジ6X35 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 22 | 90105-HP1-000 | ポルト,フランジ6X22 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 23 | 90108-MEJ-D000 | ポルト,フランジ6X40 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 24 | 90118-ML7-000 | ポルト,ソケット6X20 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| F-15リヤーブレーキマスターシリンダー | |||||||||||
![]() | |||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300 | |||||||||||
| 番号 | M | AD | SAD | SP | SSP | M | P | M | P | 初号機終号機 | タイプ |
| 25 90145-MS9-612 | ボルト,オイル 10X22(サガテツコウ) | 420 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 26 90545-300-000 | ワッシャー,オイルボルト | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 27 91212-422-006 | Oリング 14.8X2.4 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 28 94002-08000-0S | ナット,6カク 8MM | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 29 94201-20120 | ピン,スプリット 2.0X12 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 30 94305-20102 | ピン,スプリング 2X10 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 31 95015-54000 | ピンD,ジョイント | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 32 96300-06016-00 | ボルト,フランジ 6X16 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||


| F-17リヤーブレーキキャリパー | |||||||||||||||
![]() | |||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||||||
| 番号 | M | AD | SAD | SP | SSP | M | P | M | P | M | P | 初号機 | 終号機 | ||
| 1 | 06435-MEJ-026 | バットセット,リヤー | 6,050 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 2 | 06451-443-405 | シールセット,ピストン | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 3 | 38510-MFP-JC1 | センサー,リヤーホイールスピード | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 4 | 38516-MGE-003 | クラップ,ABSコード(D8.5) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 5 | 43107-KT7-761 | ピストン | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 6 | 43108-KT7-761 | スプリングパッド | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 7 | 43110-MFP-R11 | ブラケットCÓMP,リヤー | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 8 | 43112-MV9-016 | リテーサー | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 9 | 43131-KW3-006 | ホルト,ピン | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 10 | 43132-KT7-761 | ブーツ,スリープ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 11 | 43150-MFP-R11 | キャリバーサブASSY.,リヤー(ニツシン) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 12 | 43215-KZ4-J41 | ピン,ハンガー | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 13 | 43350-MBZ-G00 | クランバー,リヤープレーキホース | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 14 | 43352-568-003 | スクリュー,ブリーダー(ニツシン) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 15 | 43353-461-771 | キャップ,ブリーダー | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 16 | 45111-MA3-006 | スリープ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 17 | 45111-MAJ-G41 | リング,ストッパー | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 18 | 45133-MA3-006 | ブーツB | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 19 | 45157-MEJ-J00 | クランバー,A,センサーコード | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 20 | 90105-MCE-750 | ポルト,フランジ6X14 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||
| 21 | 90106-MBZ-G00 | ポルト,フランジ6X10 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 22 | 90180-MN8-006 | ポルト,フランジ8X49 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 23 | 90690-MGS-D81 | クリップ,ケーブル12MM | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 24 | 91540-S7S-003 | クリップ,バーネスバンド(ブラック)(157.7MM) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| F-19-40リヤーホイール | ||||||||||||||||
![]() | ||||||||||||||||
| 見出部品番号部品名希望使用個数適用号機 | ||||||||||||||||
| 番号 | 部品番号部品名 | CB1300 | タイプ | |||||||||||||
| M | P | M | SP | M | P | M | P | 初号機 | 終号機 | |||||||
| 1 | 06410-MEJ-670 | ダンパーセット,ホイール | ...... | 2,640 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 2 | 41201-MGC-N20 | スブロケット,フアイルドリブン(40T) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 3 | 42301-MEJ-D00 | アクスル,リヤーホイール | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 4 | 42311-MFP-600 | カラー,L.リヤーホイールサイド | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 5 | 42312-MFP-601 | カラー,R.リヤーホイールサイド | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 6 | 42515-MFP-J00 | リング,リヤーパルサー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 7 | 42615-MEJ-670 | フランジサブASSY.,リヤードリブン・ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 8 | 42620-MAZ-000 | カラー,リヤーアクスルディスタンス | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 9 | 42625-MBR-000 | カラーB,リヤーホイールディスタンス | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 10 | 42650-MFP-JC0 | ホイールサブASSY.,リヤー | ...... | 1 | - | 1 | - | - | - | - | - | |||||
| 42650-MGC-JD0ZA | "TYPE2" | ...... | - | 1 | - | 1 | 1 | 1 | 1 | 1 | ---- | ---- | 6J,9J | |||
| 42650-MFP-JC0 | ...... | - | - | - | - | - | 1 | - | 1 | ---- | ---- | 7J,8J | ||||
| 11 | 42711-MFP-A53 | タイヤ,リヤー(ダンロップ') | ||||||||||||||
| (180/55ZR17 M/C 73W) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||||
| 42711-MFP-A54 | タイヤ,リヤー(ブリデストン) | |||||||||||||||
| (180/55ZR17 M/C 73W) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ---- | ---- | 6J,8J,9J | |||||
| 42711-MFP-A55 | ...... | - | - | - | - | - | 1 | - | 1 | ---- | ---- | 7J | ||||
| 12 | 42755-MKA-D81 | バルブASSY.,クランプイン | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 13 | 42758-MKA-D81 | Oリング | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 14 | 43251-MEJ-D03 | ディスク,リヤープレーキ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 15 | 44721-MGC-D03 | ウェイト,バランス(10G) | ...... | N | - | N | - | - | - | - | - | |||||
| 44722-MGC-D03 | ウェイト,バランス(15G) | ...... | N | - | N | - | - | - | - | - | ||||||
| 44723-MGC-D03 | ウェイト,バランス(20G) | ...... | N | - | N | - | - | - | - | - | ||||||
| 44721-MGH-H21 | ウェイト,バランス(10G) | ...... | - | N | - | N | N | N | N | N | ---- | ---- | 6J,9J | |||
| 44722-MGH-H21 | ウェイト,バランス(15G) | ...... | - | N | - | N | N | N | N | N | ---- | ---- | 6J,9J | |||
| 44723-MGH-H21 | ウェイト,バランス(20G) | ...... | - | N | - | N | N | N | N | N | ---- | ---- | 6J,9J | |||
| 44721-MLN-ES1 | ウェイト,バランス(10G) | ...... | - | - | - | - | - | N | - | N | ---- | ---- | 7J | |||


| F-19-40リヤーホイール | |||||||||||
![]() | |||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||
| 番号 | AD | SAD | SP | SSP | |||||||
| M | P | M | P | M | P | M | P | 初号機 | 終号機 | ||
| 15) 44722-MLN-ES1 | ウェイト,バランス(15G) | ...... | 185 | - | - | - | - | N | - | N | --------7J |
| 44723-MLN-ES1 | ウェイト,バランス(20G) | ...... | - | - | - | - | N | - | N | --------7J | |
| 44721-MGC-003 | ウェイト,バランス(10G) | ...... | - | - | - | - | N | - | N | ---------8J | |
| 44722-MGC-003 | ウェイト,バランス(15G) | ...... | - | - | - | - | N | - | N | ---------8J | |
| 44723-MGC-003 | ウェイト,バランス(20G) | ...... | - | - | - | - | N | - | N | ---------8J | |
| 16 90102-MAS-000 | ボルト,スタッド 12X25 | ...... | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 17 90105-MFL-D20 | ボルト,ブレーキディスク 8X24 | ...... | 6 | 6 | 6 | 6 | 6 | 6 | 6 | ||
| 18 90131-KFK-630 | ボルト,トルクス 5X10 | ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 19 90306-KFO-003 | ナツト,フランジ 12MM(フセラシ) | ...... | 5 | 5 | 5 | 5 | 5 | 5 | 5 | ||
| 20 90306-MFP-N91 | ナツト,U 22MM | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 21 90401-MAZ-000 | ワッシャー 22X38X2.5 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 22 91051-MBR-003 | ベ アリング ラジ アルボール 63/28 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 23 91053-MAZ-003 | ベ アリング ラジ アルボール 6205X2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 24 91251-MBR-003 | ダ ストシール 37X68X7 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 25 91254-MJC-A01 | ダ ストシール 35X52X7.5 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 26 91302-MS2-003 | Oリング 69X2 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| F-21 フューエルタンク / フューエルポンプ | ||||||||||||
![]() | ||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | ||||||||||||
| 编号 | AD M | SAD P | M | SP M | CB1300 SPP M | P | M | P | 初号機 | 終号機 | タイプ | |
| 1 16011-MFP-N00 | フィルターASSY,フコ-エル | 17,700 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 2 16700-MFP-A51 | ポンプ ASSY,フコ-エル | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 3 17209-GN2-300 | クツション,エア-クリーナケース | - | - | 2 | 2 | - | - | 2 | 2 | |||
| 4 17359-419-670 | ジョイント,ブリーザーチューブ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 5 17500-MFP-JCOZA | タクカASSY,フコ-エル(WL) | |||||||||||
| *TYPE1* | 1 | - | - | - | - | - | - | - | 6J | |||
| 17500-MFP-JEOZA | *TYPE1* | 1 | - | - | - | - | - | - | - | 9J | ||
| 17500-MFP-JNOZA | *NHA3OM*デジタルシルバ-メタリック | - | 1 | - | - | - | - | - | ||||
| 17500-MFP-JDOZA | *TYPE1* | - | - | 1 | - | - | - | - | - | 6J | ||
| 17500-MFP-JFOZA | *TYPE1* | - | - | 1 | - | - | - | - | - | 9J | ||
| 17500-MFP-JPOZA | *NHA3OM*デジタルシルバ-メタリック | - | - | - | 1 | - | - | - | ||||
| 17500-MFP-JGOZB | *TYPE1* | - | - | - | - | 1 | - | - | - | 6J | ||
| 17500-MFP-JGOZA | *TYPE2* | - | - | - | - | 1 | - | - | ||||
| 17500-MFP-JCOZA | *TYPE1* | - | - | - | - | - | 1 | - | - | 7J | ||
| 17500-MFP-JROZA | *NHA6GP^,パールサンピームホワイト | - | - | - | - | - | 1 | - | - | 8J | ||
| 17500-MFP-JHOZB | *TYPE1* | - | - | - | - | - | - | 1 | 1 | 6J | ||
| 17500-MFP-JHOZA | *TYPE2* | - | - | - | - | - | - | 1 | ||||
| 17500-MFP-JDOZA | *TYPE1* | - | - | - | - | - | - | - | 1 | 7J | ||
| 17500-MFP-JTOZA | *NHA6GP^,パールサンピームホワイト | - | - | - | - | - | - | - | 1 | 8J | ||
| 6 17506-MBR-000 | クツション,フコ-エルタンクピ サット | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 7 17523-MEJ-300 | マット,フコ-エルタンク | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 8 17523-MEM-670 | トリム,フコ-エルタンク | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 9 17524-MEJ-300 | マットA,フコ-エルタンク | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 10 17527-MEJ-000 | スケー,フコ-エルタンク | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 11 17528-MR4-900 | テープ,タクガード | 1 | 1 | - | - | 1 | 1 | - | - | |||
| 12 17543-MEJ-000 | チコープ,トレン | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 13 17545-MGP-D60 | スペーサー,フコ-エルフィラー | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||


| F-21 フューエルタンク / フューエルポンプ | |||||||||||
![]() | |||||||||||
| 見出部品番号部品名 | 希望 | 使用個数CB1300 | 适用号機 | タイプ | |||||||
| M | P | M | P | M | P | 初号機 | 終号機 | ||||
| 14 17570-MFP-A51 | ホースCOMP.,フユーエルフィード......5,850 1 1 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 15 17574-MCF-000 | バッキン,ベース...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 16 17575-MEJ-000 | ケーブル,フユーエルタンクストッパー...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 17 17611-425-000 | クツシコン,プロントフユーエルタンク...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 18 17620-MJE-D03 | キャップCOMP.,フユーエルフィラー...... | 1 | - | 1 | - | 1 | - | 1 | - | ||
| 17620-MJE-D04 | ...... | - | 1 | - | 1 | - | 1 | - | 1 | ||
| 19 17621-MGP-D62 | シール,ブリーサー...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 20 32925-958-000 | クリップ,パルサーコート...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 21 37080-MFP-JC0 | フユーエルユニットヤット...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 22 50173-KWT-700 | フイルム,ブロテクター...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 23 83512-MAN-600 | テープ,サイドカバーープロテクター...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 24 83551-300-000 | グロメット,エアークリーナーケース...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 25 84114-MFP-C80 | フイルム,ブロテクター...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 26 90107-KCR-000 | ポルト,トルクス6X14...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 27 90108-MBG-000 | ポルト,パンジョー12MM...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 28 90110-MGP-D60 | ポルト,ソケット4X24(ステンレス)...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 29 90130-MEJ-000 | ポルト,トルクス5X14...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 30 90132-MEJ-000 | ピン,タンクステー...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 31 90135-MEJ-000 | ポルト,タンクヒンジ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 32 90213-PH3-000 | ナツト,キャップ6MM...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||
| 33 90301-473-003 | ナツト,U6MM(フセラシ)...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 34 90428-PD6-003 | ワツシャー,シーリング12MM...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 35 91305-KEH-601 | Oリング39.5X5...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 36 94050-05000 | ナツト,フランジ5MM...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
![]() | |||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 CB1300 | |||||||||||
| 番号 | AD | SAD | SP | SSP | 初号機終号機 タイプ | ||||||
| M | P | M | P | M | P | M | P | ||||
| 37 94050-06080 ナット,フランジ 6MM·········· | 35 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||
| 38 94101-06000 ワッシャー,プレイン 6MM·········· | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 39 94251-06000 ピン,ロッケ 6MM·········· | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 40 95005-80600-50 チューブ 8X600 (95005-80001-50M) | 1 1 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 41 96700-08012-07 ボルト,ソケット 8X12·········· | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||


| F-23 シート / リヤーカウル | |||||||||||||||
![]() | |||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||||||
| 番号 | 部品番号部品名 | 希望 | 使用個数適用号機 | ||||||||||||
| CB1300 | |||||||||||||||
| AD | SAD | SP | SSP | ||||||||||||
| M | P | M | P | M | P | M | P | 初号機 | 終号機 | ||||||
| 1 | 17558-MEE-940 | クツション,フコ-エルタンク | ...... | 760 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 2 | 51486-KV3-000 | カラー,ステップ,ロアー | ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||||
| 3 | 61108-MCA-000 | ワッソサー,ラバー | ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||||
| 4 | 77156-MFP-C80 | ケーブル,シートロッケ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 5 | 77200-MFP-N91 | シートASSY.,ダブル | ...... | 1 | 1 | 1 | 1 | - | - | - | |||||
| 77200-MFP-JG1 | ...... | - | - | - | - | 1 | 1 | 1 | 1 | ||||||
| 6 | 77204-312-000 | ラバー,シートセツティング | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 7 | 77215-GC2-000 | ラバー-B,シートストツバー | ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||||
| 8 | 77220-KY6-010 | フック,シートキャツチ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 9 | 77220-MFP-JCOZB | カウルASSY.,リヤー(WIL) | |||||||||||||
| *TYPE1 | 1* | 1 | - | 1 | - | - | - | - | - | - | 6J | ||||
| 77220-MFP-JEOZA | *TYPE1* | 1 | - | 1 | - | - | - | - | - | - | 9J | ||||
| 77220-MFP-JNOZA | *TYPE1* | - | 1 | - | 1 | - | - | - | - | ||||||
| 77220-MFP-SPOZB | *TYPE1 | 1* | - | - | - | - | 1 | 1 | 1 | 1 | - | 6J | |||
| 77220-MFP-SGOZA | *TYPE1* | - | - | - | - | 1 | - | 1 | - | ||||||
| 77220-MFP-JCOZB | *TYPE1 | 1* | - | - | - | - | - | 1 | - | 1 | - | 7J | |||
| 77220-MFP-JROZA | *TYPE1* | - | - | - | - | - | 1 | - | 1 | - | 8J | ||||
| 10 | 77235-MJE-D00 | プレート,ロックキーセツティング | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 11 | 77239-MFP-A51 | キー,シートロック(WAVE) | ...... | 1 | - | 1 | - | 1 | - | 1 | - | ||||
| 77239-MFP-A52 | ...... | - | 1 | - | 1 | - | 1 | - | 1 | ||||||
| 12 | 77310-MFP-N90 | グリップ,R.リヤー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 13 | 77312-MFP-N90 | ベース,R.グラブレール | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 14 | 77320-MFP-N90 | グリップ,L.リヤー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 15 | 77322-MFP-N90 | ベース,L.グラブレール | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 16 | 90114-KWL-000 | スクリュー,スペシャル 6X14 | ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||
| 17 | 90683-GR1-003 | クリップ,ポディカバー | ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||
| F-23 シート / リヤーカウル | |||||||||||
![]() | |||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 CB1300 | |||||||||||
| 番号 | 希望 | タイプ | |||||||||
| M | AD | SAD | SP | SSP | M | P | M | P | 初号機終号機 | ||
| 18 91456-MCW-D01 | キャップ,ツケットボルト 8MM...... | 195 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| 19 94101-08700 | ワツシヤー,ブレイン 8MM...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 20 95012-12001 | パント"B1,バッテリー...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 21 95701-06014-00 | ボルト,フランジ 6X14...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 22 96700-08040-07 | ボルト,ソケット 8X40...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||


| F-24 サイドカバー | |||||||||||||||
![]() | |||||||||||||||
| 見出部品番号部品名希望使用個数適用号機 | |||||||||||||||
| 编号 | 部品番号部品名 | CB1300 | タイプ | ||||||||||||
| M | AD | SAD | SP | SSP | P | M | P | 初号機 | 終号機 | ||||||
| 1 | 11344-MB0-000 | グロメットA,リターカバー(8X16X6.6) | 210 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||||
| 2 | 83551-MEJ-000 | ステー,エアーグリーナーサイドカバー...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||
| 3 | 83551-MFP-600ZB | カバー,R.Iアーグリーナーサイド*NH194MUハビーグレーメタリック-U | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 4 | 83601-MB0-000 | グロメットA,サイドカバー...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||
| 5 | 83610-MFP-A5OZA | ルバー・セット,R.サイド(NL)*TYPE1*...... | 1 | - | - | - | - | - | - | - | ---- | ---- | 6J | ||
| 83610-MFP-JEOZA | *TYPE1*...... | 1 | - | - | - | - | - | - | - | ---- | ---- | 9J | |||
| 83610-MFP-JNOZA | *NHA30M*デジタルシルバーメタリック*TYPE1*...... | - | 1 | - | - | - | - | - | - | ---- | ---- | 6J | |||
| 83610-MFP-H5OZA | *TYPE1*...... | - | - | 1 | - | - | - | - | - | ---- | ---- | 9J | |||
| 83610-MFP-JFOZA | *TYPE1*...... | - | - | 1 | - | - | - | - | - | ---- | ---- | 6J | |||
| 83610-MFP-JPOZA | *NHA30M*デジタルシルバーメタリック*TYPE1 1*...... | - | - | - | 1 | 1 | - | - | - | ---- | ---- | 6J | |||
| 83610-MFP-SPOZB | *TYPE1*...... | - | - | - | - | 1 | - | - | - | ---- | ---- | 7J,8J | |||
| 83610-MFP-SGOZA | *TYPE1*...... | - | - | - | - | 1 | - | - | - | ---- | ---- | 7J,8J | |||
| 83610-MFP-A5OZA | *TYPE1*...... | - | - | - | - | - | 1 | - | - | ---- | ---- | 6J | |||
| 83610-MFP-SBOZB | *TYPE1 1*...... | - | - | - | - | - | - | 1 | 1 | ---- | ---- | 6J | |||
| 83610-MFP-SJOZA | *TYPE1*...... | - | - | - | - | - | - | 1 | - | ---- | ---- | 7J,8J | |||
| 83610-MFP-H5OZA | *TYPE1*...... | - | - | - | - | - | - | - | 1 | ---- | ---- | 7J,8J | |||
| 6 | 83630-MFP-600 | カバー-B,R.サイド...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 7 | 83651-MFP-600ZB | カバー,I.エアーグリーナーサイド*NH194MUハビーグレーメタリック-U | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 8 | 83710-MFP-A5OZA | カバー・セット,L.サイド(WL)*TYPE1*...... | 1 | - | - | - | - | - | - | - | ---- | ---- | 6J | ||
| 83710-MFP-JEOZA | *TYPE1*...... | 1 | - | - | - | - | - | - | - | ---- | ---- | 9J | |||
| 83710-MFP-JNOZA | *NHA30M*デジタルシルバーメタリック*TYPE1*...... | - | 1 | - | - | - | - | - | - | ---- | ---- | 6J | |||
| 83710-MFP-H5OZA | *TYPE1*...... | - | - | 1 | - | - | - | - | - | ---- | ---- | 9J | |||
| 83710-MFP-JFOZA | *TYPE1*...... | - | - | 1 | - | - | - | - | - | ---- | ---- | 6J | |||
| 83710-MFP-JPOZA | *NHA30M*デジタルシルバーメタリック*TYPE1*...... | - | - | 1 | - | - | - | - | - | ---- | ---- | 9J | |||
| F-24 サイドカバー | ||||||||||||
![]() | ||||||||||||
| 見出 部品番号 部品名 希望 使用倍数 适用号機 タイプ | ||||||||||||
| (8) 83710-MFP-SPOZB カパーセット, L. サイド (WL) | ||||||||||||
| 83710-MFP-SGOZA *TYPE1 1*...... | ||||||||||||
| 83710-MFP-A5OZA *TYPE1*...... | ||||||||||||
| 83710-MFP-SBOZB *TYPE1 1*...... | ||||||||||||
| 83710-MFP-SJOZA *TYPE1*...... | ||||||||||||
| 83710-MFP-H5OZA *TYPE1*...... | ||||||||||||
| 9 83730-MFP-600 カパ-B, L. サイド...... | ||||||||||||
| 10 90112-MBS-000 スクリュー, パン 5X13...... | ||||||||||||
| 11 90113-MAT-000 スクリュー, パン 6X14...... | ||||||||||||
| 12 93500-05012-OH スクリュー, パン 5X12...... | ||||||||||||
| 13 93903-24380 スクリュー, タッピング 4X12...... | ||||||||||||


| F-25エアークリーナー | |
1 312105 エレメント,エアークリーナー...... 0.1![]() | |
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |
| 番号 | AD SAD SP SSP M P M P M P 初号機 終号機 |
| 1 17210-MFP-A50 エレメント,エアークリーナー ...... 4,300 1 | 1 1 1 1 1 1 1 1 |
| 2 17225-MFP-JC0 ファンネル,R.Iアー...... | 1 1 1 1 1 1 1 1 1 |
| 3 17226-MFP-JC0 ファンネル,L.Iアー...... | 1 1 1 1 1 1 1 1 1 |
| 4 17228-MEJ-003 パンド,エアークリーナーコネクティング... | 1 1 1 1 1 1 1 1 1 |
| 5 17230-MFP-JC0 ケースA,エアークリーナー...... | 1 1 1 1 1 1 1 1 1 |
| 6 17231-MFP-JC0 ケースB,エアークリーナー...... | 1 1 1 1 1 1 1 1 1 |
| 7 17235-MGC-D30 ダクトCOMP..エアークリーナー...... | 1 1 1 1 1 1 1 1 1 |
| 8 17236-MGC-D30 キャップ,エアーダクト...... | 1 1 1 1 1 1 1 1 1 |
| 9 17240-MEJ-720 ケースC,エアークリーナー...... | 1 1 1 1 1 1 1 1 1 |
| 10 17241-MEJ-003 シール,エアークリーナーケース...... | 1 1 1 1 1 1 1 1 1 |
| 11 17260-MEJ-003 チューブ",エアークリーナーコネクティング... | 1 1 1 1 1 1 1 1 1 |
| 12 17358-KRB-750 チューブ",ドレン...... | 1 1 1 1 1 1 1 1 1 |
| 13 17370-419-700 プラグ",ブリーザーチューブ...... | 1 1 1 1 1 1 1 1 1 |
| 14 17542-MFP-JC0 チューブ",エンジンブリーザー...... | 1 1 1 1 1 1 1 1 1 |
| 15 17554-MBO-000 クリップ",ブリーザーチューブ...... | 2 2 2 2 2 2 2 2 |
| 16 37830-MFP-A51 センサASSY.,マップ...... | 1 1 1 1 1 1 1 1 |
| 17 37880-KMW-C01 センサASSY..エアーテンプレチャー... | 1 1 1 1 1 1 1 1 |
| 18 84601-HA7-670 ナツト,フエンダーセッティング...... | 2 2 2 2 2 2 2 |
| 19 90677-KRJ-900 ナツト,クリップ 5MM...... | 4 4 4 4 4 4 4 |
| 20 91508-MGP-D00 スクリュー,パン 5MM...... | 6 6 6 6 6 6 6 |
| 21 93404-06014-07 ボルトワッケー 6X14...... | 2 2 2 2 2 2 2 |
| 22 93500-05025-0A スクリコー,パン 5X25...... | 1 1 1 1 1 1 1 |
| 23 93903-25480 スクリコー,タッピング 5X20...... | 11 11 11 11 11 11 11 |
| 24 93903-25580 スクリコー,タッピング 5X25...... | 3 3 3 3 3 3 |
| 25 93911-25680 スクリコー,タッピング 5X25(PO)... | 1 1 1 1 1 1 1 |
| F-25エアークリーナー | |||||||||||
![]() | |||||||||||
| 見出部品番号部品名希望使用値数適用号機CB1300タイプ | |||||||||||
| 番号 | 希望 | ||||||||||
| M | AD | SAD | SP | SSP | M | P | M | P | 初号機終号機 | タイプ | |
| 26 93913-154J0 スクリュー,タッピング 5X16(PO) .. | 55 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 27 95002-41050-00 クランプ,チューブ(D10.5) ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 28 95002-41250-00 クランプ,チューブ(D12.5) ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 29 95002-41250-08 クランプ,チューブ(D12.5) ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 30 95003-23047-31 チューブ,ビニール 8X12X470(95003-23001-60M) | 1 1 1 | 1 | 1 | 1 | 1 | 1 | |||||


| F-25-20エアーインジェクションコントロールバルブ | ||||||||||||||
![]() | ||||||||||||||
| 見出 | 部品番号部品名 | 希望 | 使用個数適用号機 | |||||||||||
| CB1300 | ||||||||||||||
| 番号 | M | P | M | SP | SSP | M | P | M | P | 初号機 | 終号機 | タイプ | ||
| 1 | 17702-MEJ-000 | チューブB,エアーインジエクションコントロールパルプ | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||
| 2 | 17703-MEJ-000 | チューブ,エアーインジエクションコントロールパルプ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 3 | 17704-MEJ-020 | チューブ,エアークリーナー............ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 4 | 17724-102-700 | クリツプ,サブタンクレース............ | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | ||||
| 5 | 18631-MAH-710 | ジョイント,ツーウエイ............ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 6 | 36450-MBG-003 | パルプASSY.,エキゾーストエアーインジエクション | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| F-26 キャニスター | |||||||||||||||
MFPMF2600 | |||||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | |||||||||||||||
| 番号 | AD M | SAD P | AD M | SAD M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M | CB1300 SPP M |
| 1 | 17410-MFP-A51 | キャニスターCOMP.(ROKI) | ...... | 12,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 2 | 17445-MGC-J80 | ジョイント,オリフィス 0.75 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 3 | 17470-MGC-A20 | チューブ,キャニスタードレン | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 4 | 17554-MFP-JC0 | チューブ,バージコントロールバルブ ジヨイント | |||||||||||||
| 5 | 17555-MFP-JC0 | チューブ,キャニスタードバージコントロールバルブ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||
| 6 | 17556-MFP-A50 | チューブ,タンクキヤニスター | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 7 | 36162-MKA-D81 | バルブ,バージコントロールソレノイド・ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 8 | 50230-MFP-A50 | ステー,キャニスター | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 9 | 50245-MFP-A50 | ステー,バンクアンケルセンサー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 10 | 52112-MCA-000 | ラバー,ジョイントプレート | ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||
| 11 | 61105-MFR-670 | カラーA,フロントフェンダー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 12 | 91540-S7S-003 | クリップ,ハーネスパンド(ブラック)(157.7MM) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 13 | 93404-06025-00 | ポルトワッシャー 6X25 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 14 | 93911-25520 | スクリュー,タッピング 5X20 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 15 | 95002-40800-08 | クランプ,チューブ(D8) | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 16 | 95005-35130-20 | チューブ 3.5X130(95005-35001-20M) | |||||||||||||
| 17 | 95701-06012-07 | ポルト,フランジ 6X12 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||||


| F-27 エキゾーストマフラー | ||||||||||||
![]() | ||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | ||||||||||||
| 编号 | AD M | SAD P | M | SP M | SSP M | P | M | P | 初号機 | 終号機 | タイプ | |
| 1 18150-MFP-JC1 | パイプCOMP,エキゾースト | ...... | 140,000 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 2 18291-MM5-860 | ガスケット,エキゾーストパイプ | ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| 3 18293-MCA-A20 | ラバー,プロテクターパツキン | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 4 18306-MFP-A50 | キャップ,マフロール | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 5 18310-MFP-JC1 | マフローCOMP. | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 6 18345-MBT-610 | ラバー,プロテクターマウンティング | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 7 18360-MFP-A51 | カバー,マフロー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 8 18360-MFP-N00 | プロテクター,マフロー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 9 18372-MAT-000 | パント,マフロー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 10 18391-MFP-601 | パツキン,マフロー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 11 18421-MBT-D21 | ラバー,マフローマウンティング | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 12 18422-MA6-000 | カラー,マフローマウンティング | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 13 18422-MFJ-D10 | ラバー,エキゾーストパイプマウンティング | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 14 18423-MFJ-D00 | カラー,エキゾーストパイプマウンティング | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 15 30701-883-000 | クリップ,ハイテンションコード(8MM) | .. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 16 36533-MFP-JC1 | センサー,エアーフローエルシオ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 17 50524-MFP-N00 | ラバー,スタンドストツバー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 18 90103-KCM-620 | ポルト,フランジ8X35 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 19 90105-MM4-000 | スクリュー,パン6X10 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 20 90113-GFP-B00 | スクリュー,パン6X12 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 21 90114-MFP-N00 | ポルト,スペシャル5X8 | ...... | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 22 90116-MAT-000 | ポルト,フツケ8X47 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 23 90304-ME1-670 | ナット,キャップ8MM | ...... | 8 | 8 | 8 | 8 | 8 | 8 | 8 | |||
| 24 90501-MFJ-D00 | ワッシャー8.5X38 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 25 90504-MA6-000 | ワッシャー8.5X26 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| F-27 エキゾーストマフラー | |||||||||||
![]() | |||||||||||
| 見出 部品番号部 品名 希望 使用個数適用号機 CB1300 | |||||||||||
| 番号 | 希望 | タイプ | |||||||||
| M | AD P | SAD M | SP P | SSP M | M | P | M | P | 初号機終号機 | ||
| 26 90690-GHB-631 | クリップ,ケープル 8MM...... | 120 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 27 94050-05020 | ナット,フランジ 5MM...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 28 94050-08000 | ナット,フランジ 8MM...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 29 96300-08040-00 | ポルト,フランジ 8X40...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||


| F-29ペダル | |||||||||||||
MFPMF2000 | |||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||||
| 番号 | AD | SAD | SP | SSP | M | P | M | P | M | P | 初号機 | 終号機 | |
| 1 24705-MFP-JCO | ベダムASSY,ギーチエンジ | 5,200 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 2 24710-MFP-JCO | アームCOMP,ギーチエンジ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 3 24724-MBN-D21 | カバー,ダスト | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||
| 4 24781-KR3-770 | ラバー,ギーチエンジベダル | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 5 35350-MKS-ED1 | スイッチASSY,,リヤーストップ&クルーズ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 6 35357-MFP-JCO | スプリング,ストップスイッチ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 7 45423-KA4-700 | ナツト,6カグ6MM(ヒダリネシ) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 8 46500-MBR-J10 | ベダルCOMP.,ブレーキ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 9 46513-MBR-000 | スプリングセット,ブレーキペダル | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 10 90065-MLO-900 | ボルト,タイロツド | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 11 90115-MBR-J10 | ボルト,チエンジピポット | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 12 90118-KY1-000 | ボルト,フランジ6X20 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 13 90426-355-000 | ワッシャー,ローターセッティング | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 14 90557-230-000 | ワッシャー15.2X25 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 15 90690-MEF-800 | クランプ,ハース | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 16 94002-06020-0S | ナツト,6カグ6MM | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 17 94511-15000 | サークリップ,エキスターナル15MM | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| F-30ステップ | |
| 2 4101C6 バー,メインステップ :ライト...... 0. | |
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |
| 番号 | AD SAD SP SSP M P M P 初号機 終号機 |
| 1 28333-300-000スプリング,オツクスターターストツバー...210 2 2 2 2 2 2 2250612-MM5-000アーム,R.ステップ......................................................................................................................................................................................................................................................................................................................................................................................................................... | 2 2 2 2 2 2 2 2 2250612-MM5-000スプリング,R.ステップリターン................................................................................................................................................................................................................................................................................................................................................................................................................. |
| 2 50612-MM5-000スプリング,R.ステップリターン......................................................................................................................................................................................................................................................................................................................... | 1 1 1 1 1 1 1 1 1 1150619-MM5-000プレート,ステップセツティング............................................................................................................................................................................................................................................................................................................................................................................................. |
| 3 50617-MM5-000スプリング,R.ステップリターン......................................................................................................................................................................................................................................................................................................... | 2 2 2 2 2 2 2 2 2 2 2250619-MM5-000プレート,ステップセツティング............................................................................................................................................................................................................................. |
| 4 50619-MM5-000プレート,ステップセツティング................................................................................................................................................................. | 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 |
| 5 50639-ML0-010ピン,ステップバー........................................................................................................................................................................................................................... | 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 |


| F-31 スタンド | |||||||||||||
MFPMF3100 | |||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機CB1300 年 月 日 | |||||||||||||
| 番号 | AD M P SAD M SP M PP M P 初号機 終号機 | ||||||||||||
| 1 35700-MFP-601 | スイッチASSY, サイドスタンド | 4,020 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 2 50500-MFV-010 | スタンドCOMP, メイン | 4,020 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 3 50522-MEJ-000 | スプリング, メインスタンド | 4,020 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 4 50523-MEJ-000 | サブスプリング, メインスタンド | 4,020 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 5 50526-MEJ-000 | パイプ, メインスタンドピポット | 4,020 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 6 50530-MEJ-010 | バーCOMP, サイドスタンド | 4,020 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 7 50540-MBB-000 | スプリング ASSY, サイドスタンド | 4,020 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 8 90108-MK6-670 | ボルト, サイドスタンドピポット | 4,020 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 9 90109-MEJ-000 | ボルト, スペシャル 6MM | 4,020 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 10 90147-MCE-950 | ボルト, スペシャル GX16 | 4,020 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 11 90203-MF9-710 | ナツト, サイドスタンド | 4,020 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| F-32 スウィングアーム / チェンケース | |||||||||||||
![]() | |||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300CB1300CPMPP初号機終号機タイプ | |||||||||||||
| 番号 | 部品番号部品名 | 希望 | |||||||||||
| AD | SAD | SP | SSP | P | M | P | 初号機 | 終号機 | |||||
| 1 | 40510-MEJ-000 ケース,ドライブチエン...... | 6,500 | 1 | 1 | 1 | - | - | - | - | ||||
| 40510-MFP-R10...... | - | - | - | - | 1 | 1 | 1 | 1 | ---- | 6J | |||
| 40510-MEJ-000...... | - | - | - | - | - | 1 | - | 1 | ---- | 7J,8J | |||
| 2 | 40540-MBB-005 チェン,ドライブ(RKIスキル)(RKSOLFOZ2-120LJ-FZ) | ||||||||||||
| 40540-MBR-003 チェン,ドライブ(ダイトー)(DID50ZWM-120ZB) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| (ヒョウジュンリンク116L) | |||||||||||||
| 3 | 40545-MBB-005 ジョイント,ドライブ チェン(RKIスキル) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 40545-MBR-003 ジョイント,ドライブ チェン(ダイトー) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 4 | 42306-MEJ-000 カラー,リヤーアクスル...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 5 | 44312-MCE-950 カラー,L.フロントホイールサイド...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| (ミギョウ) | |||||||||||||
| 6 | 52101-MEJ-000 ポルト,スウィングアームピポツト...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 7 | 52102-MBR-000 カラー,スウィングアームピポツト...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 8 | 52106-MR7-000 カラー,B.ピポツト...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 9 | 52170-MEJ-000 スライダー,チエン...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 10 | 52200-MFP-A50 スウィングアームサブ ASSY.,リヤー...... | 1 | - | 1 | - | - | - | - | - | ||||
| 52200-MFP-SPO...... | - | 1 | - | 1 | 1 | 1 | 1 | 1 | ---- | 6J,9J | |||
| 52200-MFP-A50...... | - | - | - | - | - | 1 | - | 1 | ---- | 7J,8J | |||
| 11 | 81312-GJ5-000 カラー...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 12 | 90101-MEJ-000 ボルト,6カケ 10X65...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 13 | 90105-MY9-000 ボルト,ファンジ 6X18...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| 14 | 90108-GK1-000 ボルト,ファンジ 6X12...... | 2 | 2 | 2 | 2 | - | - | - | - | ||||
| 90154-ML0-000...... | - | - | - | - | 2 | 2 | 2 | 2 | ---- | 6J | |||
| 90108-GK1-000...... | - | - | - | - | - | 2 | - | 2 | ---- | 7J,8J | |||


| F-32 スウィングアーム / チェンケース | |||||||||||
![]() | |||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300 | |||||||||||
| 番号 | AD | SAD | SP | SSP | M | P | M | P | M | P | 初号機終号機 |
| M | P | M | P | M | P | M | P | M | P | ||
| 15 90301-MBR-J10 | ナツト,フランジ 10MM ········ | 90 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 16 90305-MB4-003 | ナツト,U 18MM ········ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 17 90306-MBR-000 | キャツブ B,ビ ボ ツト ········ | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 18 91071-MR7-003 | ベ アリング ,ニードル ········ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| 19 91072-MR7-003 | ベ アリング ,ラジ アルポール 20X37X9 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 20 91202-MR7-003 | ダ ストシール 28X37X4 ········ | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 21 94520-37000 | サークリップ ,インターナル 37MM ····· | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||
| F-33-1リヤークッション(CB1300SP/SSP) | ||||||||||||
![]() MFPMF3301 | ||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300CPMPPMPP初号機終号機タイプ | ||||||||||||
| 番号 | 部品番号部品名 | 希望 | 使用個数適用号機 | |||||||||
| M | AD | SAD | SP | CB1300 | PPM | PPM | PPM | 初号機終号機 | ||||
| 1 | 52400-MFP-SP1 | クツションASSY.,R.リヤー(OHLINS) | 143,200 | - | - | - | 1 | 1 | 1 | 1 | ||
| 2 | 52423-MFP-SP1 | スクリュー,ストップ...... | - | - | - | - | 2 | 2 | 2 | 2 | ||
| 3 | 52500-MFP-SP1 | クツションASSY.,L.リヤー(OHLINS) | - | - | - | - | 1 | 1 | 1 | 1 | ||
| 4 | 90116-MBV-710 | ボルト,スペシャル 6MM...... | - | - | - | - | 2 | 2 | 2 | 2 | ||
| 5 | 90131-MEJ-000 | ボルト,ソケット 10X40...... | - | - | - | - | 2 | 2 | 2 | 2 | ||
| 6 | 90304-GE8-003 | ナット,U 10MM(フセラシ)...... | - | - | - | - | 2 | 2 | 2 | 2 | ||
| 7 | 90563-ZV4-000 | ワクシャー,プレイン 6MM...... | - | - | - | - | 2 | 2 | 2 | 2 | ||
| F-34リヤーフェンダー | ||
| 4 6111Z4 チャージユニット,USB......0.2 | ||
![]() | ||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | ||
| 番号 | AD SADM SPPSSMPMP初号機終号機 | |
| 1 31511-088-740ラバー、バッテリーマウンティング......2151111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111 | M P M SP M P M P P 初号機終号機 | |
| 2 33741-MS6-921リフレクダー、リフレックス(スタクレー)...... | ||
| 3 38903-MLA-A00テープ、ダブルフェイス...... | 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 | |
| 4 38940-MKR-D11チャージャーユニット,USB(TYPE-C)·· | 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 | |
| 5 38941-MLA-A00カバー、USBチャージャー(TYPE-C)·· | 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 | |
| 6 38942-MLA-A00キャップ、USBチャージャーカバー...... | 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 | |
| 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 3 | ||
| 7 50290-MZ7-000パンド、Uロツク...... | 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 | |
| 8 50330-MFP-JCOカバー-COMP、バッテリー...... | 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 | 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 |
| 9 50384-045-670クツションA、バッテリー...... | 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 3 | |
| 10 64165-MGH-640ファスナーB、デコアルロック20X20...... | 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 2 | |


| F-36 テールライト / ライセンスライト | |||||||||||||||
MFPMF3600 | |||||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機CB1300 | |||||||||||||||
| 番号 | AD M P M SPP M PP M P 初号機 終号機 | ||||||||||||||
| 1 33301-SA0-741 | バルブ(12V 5W)(スタンレー) ...... | 160 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 2 33701-MFP-602 | テールライトユニット...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 3 33702-MFP-N90 | ステー, テールライト ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 4 33703-MEJ-000 | キャップ, テールライト ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||||
| 5 33720-MEJ-003 | ライトASSY., ライセンス(12V 5W) .. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 6 33721-GET-671 | カバー-COMP., ライセンス ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 7 33729-MCZ-003 | バッキン, レンズ ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 8 77215-MFP-N90 | ステー, テールライト ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||||||
| 9 80103-MFE-670 | ラバー, テールライト ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||
| 10 80201-MCZ-000 | プラケット, ライヤンスライト ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 11 90114-KW7-900 | スクリュー, バイザーセツティング ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||||
| 12 93901-24480 | スクリュー, タツピング 4X16 ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||
| 13 93903-35280 | スクリュー, タツピング 5X12 ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||
| 14 93913-24220 | スクリュー, タツピング 4X12 ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||
| 15 94050-05000 | ナット, フランジ 5MM ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||


| F-37 バッテリー | |||||||||||||||
![]() | |||||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | |||||||||||||||
| 编号 | AD M P SAD M SP M PP M P 初号機 終号機 | ||||||||||||||
| 1 30521-MFP-JCO ステー,スターマグネチツカ ...... 1,400 1 1 1 1 1 1 1 1 | |||||||||||||||
| 2 31500-MCR-J02 パッテリー(YTZ14S)(GS ユアサ) .. | |||||||||||||||
| 3 31508-KV3-000 クウション,バッテリー...... | |||||||||||||||
| 4 32402-MFP-JCO ケープル,スターモーター...... | |||||||||||||||
| 5 32406-MKK-D01 カバー,スターマグネチツクスイッチ ... | |||||||||||||||
| 6 32601-MFP-JCO ケープル,バッテリーアース...... | |||||||||||||||
| 7 35850-MFL-D01 スイツチASSY.,スターマグネチツク .. | |||||||||||||||
| 8 35856-MJP-G51 ラバー,ショック...... | |||||||||||||||
| 9 90106-KAF-000 スクリュー,トラス 6X12...... | |||||||||||||||
| 10 90111-MRS-000 ボルト,ソケット 5X9...... | |||||||||||||||
| 11 98200-43000 ヒューズ,ミニ(30A)...... | |||||||||||||||
| F-38 ワイヤーハーネス (CB1300AD/SP) | |||||||||||||||
MFPMF3800 | |||||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | |||||||||||||||
| 编号 | AD M | SAD P | M | SP M | SSP M | P | M | P | 初号機 | 終号機 | タイプ | ||||
| 1 31730-MAS-601 ダイオード ASSY.,スリーウエイ(スミトモ) 690 1 1 | - | - | 1 | 1 | - | - | |||||||||
| 2 32100-MFP-JC0 ハーネス,ワイヤー...... | 1 | 1 | - | - | 1 | 1 | - | - | |||||||
| 3 32146-S84-003 コネクター,ダイオード(2P)(3A)...... | 2 | 2 | - | - | 2 | 2 | - | - | |||||||
| 4 32161-6FL-J41 バンド,ワイヤーハーネス...... | 1 | 1 | - | - | 1 | 1 | - | - | |||||||
| 5 32605-GEV-761 キャップ,ダミ-(WPC 4P 090 M)(ナチュラル) | 1 | 1 | - | - | 1 | 1 | - | - | |||||||
| 6 35701-MG9-950 バント(BLACK 3.5X140)...... | 1 | 1 | - | - | 1 | 1 | - | - | |||||||
| 7 38255-MFP-JC0 カバーCOMP.,アッパ---- | 1 | 1 | - | - | 1 | 1 | - | - | |||||||
| 8 38301-MKJ-D01 リレーCOMP.,ウインカー(LED)...... | 1 | 1 | - | - | 1 | 1 | - | - | |||||||
| 9 38306-MFP-JC1 サスペンション,ウインカーリー(ミツパ)・ | 1 | 1 | - | - | 1 | 1 | - | - | |||||||
| 10 38501-MCS-G01 リレーCOMP.,パワー(MICRO ISO 4P) | 2 | 2 | - | - | 2 | 2 | - | - | |||||||
| 11 38501-MEL-003 リレーASSY.,パワー(MICRO ISO 4P) | 4 | - | - | - | 4 | - | - | - | |||||||
| 38501-MKP-DN1 リレーCOMP.,パワー(MICRO ISO 4P) | - | 4 | - | - | - | 4 | - | - | |||||||
| 12 38506-MCS-G00 サスペンション,パワー...... | 2 | 2 | - | - | 2 | 2 | - | - | |||||||
| 13 38770-MFP-JC2 PGM-FIユニット...... | 1 | 1 | - | - | 1 | 1 | - | - | |||||||
| 14 91771-MKG-D81 カブラー,ダミ-(6P 025W)...... | 1 | 1 | - | - | 1 | 1 | - | - | |||||||
| 15 98200-41000 ヒューズ,ミニ(10A)...... | 10 | 10 | - | - | 10 | 10 | - | - | |||||||
| 16 98200-42000 ヒューズ,ミニ(20A)...... | 3 | 3 | - | - | 3 | 3 | - | - | |||||||
| 17 98200-43000 ヒューズ,ミニ(30A)...... | 3 | 3 | - | - | 3 | 3 | - | - | |||||||


| F-38-1 ワイヤーハーネス (CB1300SAD/SSP) | |||||||||||
![]() | |||||||||||
| 見出部品番号部品名希望使用個数適用号機 | |||||||||||
| 编号 | AD | SAD | SP | CB1300 | タイプ | ||||||
| M | P | M | P | M | P | M | P | 初号機 | 終号機 | ||
| 1 31730-MAS-601 ダイオード ASSY.,スリーウエイ(スミトモ) 690 - - 1 1 - - 1 1 | |||||||||||
| 2 32100-MFP-JD0 パネス,ワイヤー...... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 3 32146-S84-003 コスクター,ダイオード(2P)(3A) ... | - | - | 2 | 2 | - | - | 2 | 2 | |||
| 4 32161-GFL-J41 パンド,ワイヤーハネス...... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 5 32605-GEV-761 キャップ,ダミ-(WPC 4P 090 M)(ナチュラル) | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 6 35701-MG9-950 パント(BLACK 3.5X140).... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 7 38255-MFP-JC0 カバー-COMP.,アッパー...... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 8 38301-MKJ-D01 リレーCOMP.,ウインカー(LED) ...... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 9 38306-MFP-JC1 サスペンション,ウインカーリレー(ミッパ) . | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 10 38501-MCS-G01 リレーCOMP.,パワー(MICRO ISO 4P) | - | - | 3 | 3 | - | - | 3 | 3 | |||
| 11 38501-MEL-003 リレーASSY.,パワー(MICRO ISO 4P) | - | - | 4 | - | - | - | 4 | - | |||
| 38501-MKP-DN1 リレーCOMP.,パワー(MICRO ISO 4P) | - | - | 4 | - | - | - | 4 | ||||
| 12 38506-MCS-G00 サスペンション,パワー...... | - | - | 3 | 3 | - | - | 3 | 3 | |||
| 13 38770-MFP-JC2 PGM-FIユニット...... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 14 90651-KV6-003 パンド,ワイヤー 165MM(ブラック) . | - | - | 2 | 2 | - | - | 2 | 2 | |||
| 15 91771-MK6-D81 カブラー,ダミ-(6P 025M) ...... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 16 98200-41000 ヒユーズ,ミニ(10A)...... | - | - | 10 | 10 | - | - | 10 | 10 | |||
| 17 98200-42000 ヒユーズ,ミニ(20A)...... | - | - | 3 | 3 | - | - | 3 | 3 | |||
| 18 98200-43000 ヒユーズ,ミニ(30A)...... | - | - | 3 | 3 | - | - | 3 | 3 | |||
| F-38-10 サブハーネス / イグニッションコイル /ETC ユニット | ||||||||||||||
![]() | ||||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | ||||||||||||||
| 编号 | AD M | SAD P | M | SP M | SSP M | P | M | P | 初号機 | 終号機 | タイプ | |||
| 1 30511-MFP-601 | コイルASSY,イグニツション(#1,#4) | 5,650 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 2 30515-MEJ-980 | ステー,イグニツションコイル...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 3 30520-ML7-000 | スペーサー,イグニツションコイル...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||
| 4 30521-MFP-601 | コイルASSY,イグニツション(#2,#3) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 5 30700-MEJ-641 | キャップ ASSY.,ノイズサブレッサー... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||
| 6 30701-MEJ-641 | キャップ ASSY.,ノイズサブレッサー... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||
| 7 31600-MKN-D51 | レクチアイヤーASSY.,レギユレート... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 8 31601-MFP-600 | ステー,レギユレートレクチアイヤー...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 9 32102-MFP-JCO | サブハーネス,ABS...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 10 32103-MFP-JCO | サブハーネス,インジエクター...... | 1 | - | 1 | - | 1 | - | 1 | ||||||
| 32103-MFP-JJO | ...... | - | 1 | - | 1 | - | 1 | - | ||||||
| 11 32115-MFP-JCO | サブハーネス,イグニツションコイル...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 12 35160-MGS-D31 | センサーシSY.,バンクアンダル...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 13 35530-MJN-D12 | コントローラASSY.,グリツプヒーター... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 14 35535-MJN-D11 | サスペンション,グリツプヒーター... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 16 39520-MFP-H81 | ETCユニット(2.0)...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 17 39530-MFM-BK1 | アンテナASSY.,ETC(2.0)...... | - | - | 1 | 1 | - | - | 1 | ||||||
| 18 39531-MFP-A82 | アンテナASSY.,ETC(2.0)...... | 1 | 1 | - | - | 1 | 1 | - | ||||||
| 19 39575-MGS-J70 | ステー,ETCアンテナ...... | - | - | 1 | 1 | - | - | 1 | ||||||
| 20 39578-MFP-900 | テープ,ダブルフェイス...... | - | - | 1 | 1 | - | - | 1 | ||||||
| 21 64243-MEW-920 | ファスナーB,デコアルコツク 20X20... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||
| 22 64535-MFJ-D00 | ラバー,リイドカバー...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||
| 23 90129-MGZ-J00 | カラー,バンクアンダルセンサー...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||||
| 24 92101-06022-4J | ボルト,60ク 6X22...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||||
| 25 93401-08016-08 | ボルトワッシャー 8X16...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||


| F-38-10 サブハーネス / イグニッションコイル /ETC ユニット | ||||||||||
![]() | ||||||||||
| 見出 部品番号部 品名 希望 使用個数適用号機 CB1300 | ||||||||||
| 番号 | AD M | SAD P | SP M | SSP P | M | P | M | P | 初号機終号機 | タイプ |
| 26 94050-06000 | ナツト,フランジ | 6MM | 35 | 4 | 4 | 4 | 4 | 4 | 4 | |
| 27 94050-06080 | ナツト,フランジ | 6MM | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 28 94103-06800 | ワッシャー,プレイン | 6MM | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 29 95701-06012-08 | ボルト,フランジ | 6X12 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 30 95701-06020-08 | ボルト,フランジ | 6X20 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 31 95701-06022-07 | ボルト,フランジ | 6X22 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 32 90652-KT1-771 | パント,ワイヤー(ブラック) | ...... | 3 | 3 | - | 3 | 3 | - | - | |
| 33 39504-MKL-J00 | テープA,ダブルフェイス | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| F-39 フレームボディ | ||||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 | ||||||||||||
| 编号 | AD M | SAD P | SP M | CB1300 SPP M | P | M | P | 初号機 | 終号機 | タイプ | ||
| 1 50010-MFP-JC0ZB | ポディセット,フレーム*NH1*......,ブラック*R201*......マグナレット*NH1*......,ブラック*R201*......マグナレット*NH1*......,ブラック*R201*......マグナレット*R399M*,キュブライトレッドメタリック*NH1*......,ブラック*R201*......マグナレット*R399M*,キュブライトレッドメタリック | 1 | 1 | - | - | - | - | - | - | ---- | 9J | |
| 50010-MFP-JC0ZA | *R201*......マグナレット | 1 | - | - | - | - | - | - | - | ---- | 6J | |
| 50010-MFP-JD0ZB | *NH1*......,ブラック*R201*......マグナレット | - | - | 1 | 1 | - | - | - | - | ---- | 9J | |
| 50010-MFP-JD0ZA | *NH1*......,ブラック*R201*......マグナレット | - | - | 1 | - | - | - | - | - | ---- | 6J | |
| 50010-MFP-JC0ZB | *NH1*......,ブラック*R201*......マグナレット | - | - | - | - | 1 | 1 | - | - | ---- | 6J | |
| 50010-MFP-JC0ZA | *R399M*,キュブライトレッドメタリック*R399M*,キュブライトレッドメタリック | - | - | - | - | - | 1 | - | - | ---- | 7J | |
| 50010-MFP-JC0ZC | *R399M*,キュブライトレッドメタリック*R399M*,キュブライトレッドメタリック | - | - | - | - | - | 1 | - | - | ---- | 8J | |
| 50010-MFP-JD0ZB | *NH1*......,ブラック*R201*......マグナレット | - | - | - | - | - | - | 1 | 1 | ---- | 6J | |
| 50010-MFP-JD0ZA | *R399M*,キュブライトレッドメタリック*R399M*,キュブライトレッドメタリック | - | - | - | - | - | - | - | 1 | ---- | 7J | |
| 50010-MFP-JD0ZC | *R399M*,キュブライトレッドメタリック*R399M*,キュブライトレッドメタリック | - | - | - | - | - | - | - | 1 | ---- | 8J | |
| 2 50159-KR3-300 | フイルム,フレームアッパーパイプ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 3 50202-MFP-601 | ブラックツト,R.ノロントエンジンハンガー... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 4 50203-MEJ-000 | ラバー-C,マウンディング...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 5 50204-MFP-601 | ブラックツト,L.ノロントエンジンハンガー... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 6 50205-MEJ-000 | ラバー-E,マウンディング...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 7 50213-MFP-A50 | ブラックツト,R.リヤーエンジンハンガー... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 8 50250-MFP-C80 | パイプ,エンジンガードセンター... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 9 50357-MEJ-000 | カラー,リヤーエンジンハンガー... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 10 50710-MGC-JB2 | ホルダ-ASSY.,ヘルメット(ホンダロック) | 1 | - | 1 | - | 1 | - | 1 | - | |||
| 50710-MGC-JB3 | ...... | - | 1 | - | 1 | - | 1 | - | 1 | |||
| 11 80105-MEJ-000 | ステー,フェンダー...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 12 90102-MEJ-000 | ポルト,フランジ 12X250... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 13 90102-MN8-700 | ポルト,ソケット 8X25... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 14 90103-MGC-000 | ポルト,フランジ 10X100... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 15 90104-MGC-000 | ポルト,フランジ 10X85... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||


| F-39 フレームボディ | |||||||||||
![]() | |||||||||||
| 見出 部品番号部品名 希望 使用個数適用号機 CB1300 | |||||||||||
| 番号 | AD | SAD | SP | SSP | 初号機終号機 | ||||||
| M | P | M | P | M | P | M | P | ||||
| 16 90106-MEJ-000 | ポルト,フランジ | 12X193 | ...... | 1,070 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| 17 90107-MFP-600 | ポルト,フランジ | 10X125 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 18 90107-MGC-000 | ポルト,フランジ | 10X115 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 19 90108-MGC-JB1 | ポルト,ワンエイ | 6X14 | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 20 90153-MEJ-000 | ポルト,フランジ | 10X20 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 21 90364-MEJ-000 | ナツト,フランジ | 12MM | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 22 90451-PE2-000 | ワッシャー,スペシャル | 11X28 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 23 90690-GHB-651 | クリップ,ケープル | 15MM | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 24 90690-GHB-661 | クリップ,ケープル | 20MM | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 25 90852-446-630 | プラグ,ホール | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 26 91651-ZG5-D00 | プラグ,ホール | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| 27 94050-10000 | ナツト,フランジ | 10MM | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| 28 94050-10070 | ナツト,フランジ | 10MM | ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
| 29 96600-08016-07 | ポルト,ソケット | 8X16 | ...... | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| F-41ラジエター | ||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300 | ||||||||||||||
| 编号 | M | AD | SAD | SP | SSP | P | M | P | 初号機 | 終号機 | ||||
| 1 | 19010-MEJ-J01 | ラジエタ-COMP. | ...... | 53,500 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 2 | 19014-KEA-003 | ナツト、セッティング(6MM) | ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||||
| 3 | 19015-MFP-N92 | シヨラウドCOMP. | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 4 | 19020-MEJ-J01 | フアンCOMP.,クーリング | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 5 | 19030-MEJ-003 | モータ-ASSY.,フアン | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 6 | 19037-GEE-710 | キャップCOMP.,ラジエター(T.RAD) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 7 | 19038-MEJ-000 | ネック,フィラー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 8 | 19039-MEJ-000 | ステー,フィラーネック | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 9 | 19046-PAA-A00 | ラベル,ラジエターキャップ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 10 | 19051-KA3-830 | ラバー,ラジエターマワンティング | ...... | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||||
| 11 | 19052-MGH-640 | カラー,ラジエターマウンティング | ...... | 3 | 3 | 3 | 3 | 3 | 3 | 3 | ||||
| 12 | 19101-MEJ-J00 | タンク,ラジエターリザープ | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 13 | 19103-MEJ-J00 | チューブ,リザープタンク | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 14 | 19105-MEJ-J00 | ホース,リザープタンク | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 15 | 19105-MG8-000 | キャップASSY.,リザープタンク | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 16 | 19107-MG8-000 | パツキン,リザープタンク | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 17 | 19110-MEJ-J02 | グリルCOMP.,ラジエター | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 18 | 19111-MR1-000 | ネック,リザープタンクフィラー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 19 | 19125-MEJ-000 | ラバー,ヒートガード | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 20 | 19300-MCJ-003 | サーモスタット(フジセイコツ) | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 21 | 19305-MFV-000 | ラバー,サーモスタット | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 22 | 19310-MEJ-000 | ケースCOMP.,リーモスタット | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 23 | 19501-MEJ-000 | ホース,R.サーモスタット | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 24 | 19502-MEJ-000 | ホース,L.サーモスタット | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 25 | 19503-MEJ-000 | ホース,ラジエターアッパー | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||


| F-41ラジエター | ||||||||||||
| 見出 | 希望 | 使用個数適用号機 | ||||||||||
| 部品番号部品名 | CB1300 | タイプ | ||||||||||
| 番号 | M | P | M | P | M | P | 初写機 | |||||
| 26 19505-MEJ-000 | ホース,ラジエターロアー | 1,160 | 1 | 1 | 1 | 1 | 1 | |||||
| 27 19516-GAG-003 | クランプ,ホース 30-37MM | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| 28 19516-ML7-691 | クランプ,ホース 24-32MM | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| 29 19535-MAZ-000 | パイプD,ウォーター | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 30 37870-MBG-003 | センサ-ASSY.,ウォーターテンプレテヤー | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 31 64122-MBB-300 | ラバー,プロテクター | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 32 90014-952-000 | ボルト,フランジ 6X14(CT200) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 33 90105-MM4-000 | スクリュー,パン 6X10 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| 34 90111-162-000 | ボルト,フランジ 6MM | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 35 90120-GHB-611 | ボルトワッシャー 6X14 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||
| 36 90315-MK3-003 | ナツト,セレイト 5MM | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||
| 37 90454-MC7-000 | ワッシャー,スペシャル 12MM | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 38 90679-SG9-E01 | パンド,サケションホース(プラック) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 39 90683-GR1-003 | クリップ,ボディカルバー | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 40 91505-SLO-003 | クリップ,カウルトップ | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 41 95002-50000 | クリップ,チューブ(C9) | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 42 95002-70000 | クリップ,チューブ(C11) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 43 95005-50390-30 | チューブ 5X390(95005-50001-30M) | 1 | 1 | 1 | 1 | |||||||
| 44 95701-06010-08 | ボルト,フランジ 6X10 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 45 96001-06018-00 | ボルト,フランジ 6X18 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| 46 96001-06025-07 | ボルト,フランジ 6X25 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||
| F-43 フロントカウル / サイドカウル / ウインドスクリーン | ||||||||||||||
![]() | ||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | ||||||||||||||
| 番号 | 部品番号部品名 | 希望 | 使用個数適用号機 | |||||||||||
| M | AD | SAD | SP | SSP | M | P | M | P | 初号機 | 終号機 | ||||
| 1 | 19121-HP1-900 | ラバー、ラジエターリザープ | ...... | 90 | - | 2 | 2 | - | - | 2 | 2 | |||
| 2 | 32104-MEJ-J00 | ガイド、ハーネス | ...... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 3 | 37890-MCS-G01 | センサー、オーブンエアーテンプレチヤー | ...... | - | - | - | 1 | 1 | - | - | 1 | 1 | ||
| 4 | 61106-MBW-D20 | ラバーB、フロントフェンダー | ...... | - | - | 4 | 4 | - | - | 4 | 4 | |||
| 5 | 64100-MFP-901ZA | ウインドスクリーンヒット(WL) | ||||||||||||
| *TYPE1^...... | - | - | 1 | 1 | - | - | 1 | 1 | ||||||
| 6 | 64210-MFP-JDOZA | カウルASSY、フロントセンター(WL) | ||||||||||||
| *TYPE1^...... | - | - | 1 | - | - | - | - | - | ---- | 6J | ||||
| 64210-MFP-JFOZA | *TYPE1^...... | - | - | 1 | - | - | - | - | - | ---- | 9J | |||
| 64210-MFP-JPOZA | *NHA30M*デジタルシルバーメタリック | - | - | - | 1 | - | - | - | - | |||||
| 64210-MFP-SBOZB | *TYPE1 1^...... | - | - | - | - | - | - | 1 | 1 | ---- | 6J | |||
| 64210-MFP-SJOZA | *TYPE1^...... | - | - | - | - | - | - | 1 | - | |||||
| 64210-MFP-JDOZA | *TYPE1^...... | - | - | - | - | - | - | - | 1 | ---- | 7J | |||
| 64210-MFP-JTOZA | *NHA6GP^、パールサンピームホワイト | - | - | - | - | - | - | - | 1 | ---- | 8J | |||
| 7 | 64215-MJC-A00 | フィルム、プロテクター | ...... | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 8 | 64216-MFP-900 | ラバー、フロントセンターカウル | ...... | - | - | 2 | 2 | - | - | 2 | 2 | |||
| 9 | 64218-MFP-900 | フィルム、プロテクター | ...... | - | - | 5 | 5 | - | - | 5 | 5 | |||
| 10 | 64219-KFG-J50 | マツト、シエイディングライト | ...... | - | - | 2 | 2 | - | - | 2 | 2 | |||
| 11 | 64220-MFP-JDOZA | カウルセット、R.サイド(WL) | ||||||||||||
| *TYPE1^...... | - | - | 1 | - | - | - | - | - | ---- | 6J | ||||
| 64220-MFP-JFOZA | *TYPE1^...... | - | - | 1 | - | - | - | - | - | ---- | 9J | |||
| 64220-MFP-JPOZA | *NHA30M*デジタルシルバーメタリック | - | - | - | 1 | - | - | - | ||||||
| 64220-MFP-SBOZB | *TYPE1 1^...... | - | - | - | - | - | - | 1 | 1 | ---- | 6J | |||
| 64220-MFP-SJOZA | *TYPE1^...... | - | - | - | - | - | - | 1 | - | |||||
| 64220-MFP-JDOZA | *TYPE1^...... | - | - | - | - | - | - | - | 1 | ---- | 7J | |||


| F-43 フロントカウル / サイドカウル / ウインドスクリーン | ||||||||||||||
![]() | ||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300 | ||||||||||||||
| 番号 | AD | SAD | SP | SSP | タイプ | |||||||||
| M | P | M | P | M | P | M | P | 初号機 | 終号機 | |||||
| 11) 64220-MFP-JTOZA カウルセット, R. サイド*(WL)*ZTN851*パールタンピームホワイト/キャンディークロモスフィアレッド | ||||||||||||||
| 12 64223-MFP-900ZG ダクト, R. サイド*R381C*キャンディークロモスフィアレッド | ||||||||||||||
| 64223-MFP-900ZM *NHC07M*...パータシルパーメタリック | ||||||||||||||
| 64223-MFP-900ZN *NHA30M*デジタルシルパーメタリック | ||||||||||||||
| 64223-MFP-900ZH *PB409P*...パールホークスアイプルー | ||||||||||||||
| 64223-MFP-900ZG *R381C*キャンディークロモスフィアレッド | ||||||||||||||
| 13 64230-MFP-JDOZA カウルセット, L. サイド*(WL)*TYPE1*... | ||||||||||||||
| 64230-MFP-JFOZA *TYPE1*... | ||||||||||||||
| 64230-MFP-JPOZA *NHA30M*デジタルシルパーメタリック | ||||||||||||||
| 64230-MFP-SBOZB *TYPE1 1*... | ||||||||||||||
| 64230-MFP-SJOZA *TYPE1*... | ||||||||||||||
| 64230-MFP-JDOZA *TYPE1*... | ||||||||||||||
| 64230-MFP-JTOZA *2TM851*パールサンピームホワイト/キャンディークロモスフィアレッド | ||||||||||||||
| 14 64233-MFP-900ZG ダクト, L. サイド*R381C*キャンディークロモスフィアレッド | ||||||||||||||
| 64233-MFP-900ZM *NHC07M*...パータシルパーメタリック | ||||||||||||||
| 64233-MFP-900ZN *NHA30M*デジタルシルパーメタリック | ||||||||||||||
| 64233-MFP-900ZH *PB409P*...パールホークスアイプルー | ||||||||||||||
| F-43 フロントカウル / サイドカウル / ウインドスクリーン | ||||||||||||||
| 見出部品番号 部品名 希望 使用係数 這用号機 | ||||||||||||||
| 番号 | M | P | M | P | M | P | M | P | 初号號 | 終号號 | タイプ | |||
| 14) 64233-MFP-900ZG ダクト, L.サイド*R381C* | ||||||||||||||
| 15 64251-MFP-900 | カバー, R.メーター...... | - | - | - | - | - | - | - | 1 | ---- | ---- | 7J,8J | ||
| 16 64261-MFP-900 | カバー, L.メーター...... | - | - | 1 | 1 | - | - | 1 | 1 | |||||
| 17 64360-MFP-900 | カバー-COMP, A, R.インナー...... | - | - | 1 | 1 | - | - | 1 | 1 | |||||
| 18 64365-MFP-900 | カバー-B, R.インナー...... | - | - | 1 | 1 | - | - | 1 | 1 | |||||
| 19 64370-MFP-900 | カバー-COMP, A, L.インナー...... | - | - | 1 | 1 | - | - | 1 | 1 | |||||
| 20 64375-MFP-900 | カバー-B, L.インナー...... | - | - | 1 | 1 | - | - | 1 | 1 | |||||
| 21 64500-MFP-901 | ステーA, アツバーカウル...... | - | - | 1 | 1 | - | - | 1 | 1 | |||||
| 22 64700-MFP-900 | ステー, R.カツルサイト...... | - | - | 1 | 1 | - | - | 1 | 1 | |||||
| 23 64750-MFP-900 | ステー, L.カツルサイト...... | - | - | 1 | 1 | - | - | 1 | 1 | |||||
| 24 88110-MFP-901 | ミラーASSY, R.バツク...... | - | - | 1 | 1 | - | - | 1 | 1 | |||||
| 25 88120-MFP-901 | ミラーASSY, L.バツク...... | - | - | 1 | 1 | - | - | 1 | 1 | |||||
| 26 88201-MEJ-J00 | ラバー, バツクミラーベース...... | - | - | 2 | 2 | - | - | 2 | 2 | |||||
| 27 90102-KWT-900 | スクリュー, バン 5X13...... | - | - | 2 | 2 | - | - | 2 | 2 | |||||
| 28 90112-MT4-000 | ボルト, カウルセッティング...... | - | - | 2 | 2 | - | - | 2 | 2 | |||||
| 29 90114-MGE-000 | スクリュー, スペ シャル 5X11...... | - | - | 2 | 2 | - | - | 2 | 2 | |||||
| 30 90116-SP0-003 | クリップ, バンバーシール...... | -- 11 | 11 | -- 11 | 11 | |||||||||
| 31 90117-MEJ-J00 | ボルト, フランジ 6X12...... | - | - | 1 | 1 | - | - | 1 | 1 | |||||
| 32 90120-MEJ-J00 | ボルト, フランジ 8X40...... | - | - | 2 | 2 | - | - | 2 | 2 | |||||
| 33 90128-MEJ-J00 | ボルト, ソケット 8X16...... | - | - | 4 | 4 | - | - | 4 | 4 | |||||
| 34 90505-MC4-000 | グロメットA, エアークリーナケース...... | - | - | 2 | 2 | - | - | 2 | 2 | |||||
| 35 90651-KV6-003 | バント, ワイヤー 165MM(プラック) | - | - | 2 | 2 | - | - | 2 | 2 | |||||
| 36 90677-KAN-961 | ナツト, クリップ 5MM...... | - | - | 6 | 6 | - | - | 6 | 6 | |||||
| 37 90852-898-000 | ラバー, コントコールボックス...... | - | - | 2 | 2 | - | - | 2 | 2 | |||||
| 38 93903-24380 | スクリュー, タッピング 4X12...... | - | - | 13 | 13 | - | - | 13 | 13 | |||||
| 39 96600-06014-07 | ボルト, ソケット 6X14...... | - | - | 4 | 4 | - | - | 4 | 4 | |||||


| F-43-10カウルポケット | |||||||||||||
MFPMF-4310 | |||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||||
| 番号 | AD | SAD | SP | SSP | M | P | M | P | M | P | 初号機 | 終号機 | |
| 1 | 64222-MEJ-J00 | アーム,ポケツトリツド | 280 | - | 4 | 4 | - | - | 4 | 4 | |||
| 2 | 64227-MEJ-J00 | ポ デイ,R.ポ ケット | - | - | - | 1 | 1 | - | - | 1 | 1 | ||
| 3 | 64228-MEJ-J00 | プ レート,ラツチネルダ | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 4 | 64229-MCS-G00 | ラツチ&ストライカー | - | - | 2 | 2 | - | - | 2 | 2 | |||
| 5 | 64237-MFP-H50 | ポ デイ,L.ポ ケット | - | - | - | 1 | 1 | - | - | 1 | 1 | ||
| 6 | 64238-MFP-H51 | ロツクASSY.,ポ ケットリッド(WAVE) | - | - | 1 | - | - | - | 1 | - | |||
| 64238-MFP-H52 | ...... | - | - | - | 1 | - | - | - | 1 | ||||
| 7 | 64271-MFP-900 | リツド,R.ポ ケット | - | - | - | 1 | 1 | - | - | 1 | 1 | ||
| 8 | 64277-MEJ-J00 | シール,ポ ケット | - | - | 2 | 2 | - | - | 2 | 2 | |||
| 9 | 64281-MFP-H50 | リツド,L.ポ ケット | - | - | - | 1 | 1 | - | - | 1 | 1 | ||
| 10 | 77235-MFP-H50 | プ レート,ロツクキーセツティング | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 11 | 88537-MJE-D00 | ワッシャー,ロツク(WAVE) | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 12 | 90312-MT3-000 | ナツト,クリップ 5MM | - | - | 2 | 2 | - | - | 2 | 2 | |||
| 13 | 91509-GB2-720 | スクリュー,パン 5X11.5 | - | - | 1 | 1 | - | - | 1 | 1 | |||
| 14 | 91509-GE2-760 | スクリュー,パン 5X11.5 | - | - | 2 | 2 | - | - | 2 | 2 | |||
| 15 | 93903-24380 | スクリュー,タツピング 4X12 | - | - | - | 8 | 8 | - | - | 8 | 8 | ||
| 16 | 94305-30321 | ピン,スプリング 3X32 | - | - | 4 | 4 | - | - | 4 | 4 | |||
| F-48 ツール | |||||||||||||||
MFPMF-300 | |||||||||||||||
| 見出部品番号部品名希望使用個数適用号機CB1300タイプ | |||||||||||||||
| 番号 | 部品番号部品名 | 使用個数適用号機 | |||||||||||||
| AB | SAD | SP | SSP | ||||||||||||
| M | P | M | P | M | P | M | P | 初号機 | 終号機 | ||||||
| 1 | 38235-S04-003 | プーラー,ミニヒューズ(スミトモ) | ...... | 115 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| 2 | 77251-GR1-000 | バツグ,サービスブック | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 3 | 89101-MBW-000 | バツグ,ツール | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 4 | 89103-MFP-SPO | プレートマイナス | ...... | - | - | - | - | 1 | 1 | 1 | 1 | ||||
| 5 | 89104-MFP-SPO | バー,アジヤスター | ...... | - | - | - | - | 1 | 1 | 1 | 1 | ||||
| 6 | 89216-KE5-000 | レンチ,プラグ | ...... | ||||||||||||
| 7 | 89217-MAT-000 | ドライバー,スクリュー(NO.2 + -) | ...... | ||||||||||||
| 8 | 89221-371-000 | レンチ,6カク 6MM | ...... | ||||||||||||
| 9 | 89221-429-000 | レンチ,6カク 5MM | ...... | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||
| 10 | 89221-MF8-770 | レンチ,6カク 3MM | ...... | - | - | - | - | 1 | 1 | 1 | 1 | ||||
| 11 | 89228-MR8-000 | レンチ,アイ 14X17 | ...... | ||||||||||||
| 12 | 89230-MB1-000 | スパナ,ピン | ...... | 1 | 1 | 1 | 1 | - | - | - | - | ||||
| 13 | 89256-MAZ-000 | グリツプ,リヤーホイルレンチ | ...... | 1 | 1 | 1 | 1 | - | - | - | - | ||||
| 14 | 99001-08000 | スパナ 8 | ...... | ||||||||||||
| 15 | 99001-10120 | スパナ 10X12 | ...... | ||||||||||||
| 16 | 99001-14170 | スパナ 14X17 | ...... | ||||||||||||
| 17 | 99003-50000 | グリツプ,スクリード テイバー | ...... | ||||||||||||

| F-49 コーションラベル (CB1300AD/SP) | |
| 未案内...... | |
| 見出希望使用個数適用号機部品番号部品名CB1300番号ABSADSPPSPMPMP初号機終号機タイプ | |
| 1 86170-MFP-JCOZA マーク(PROJECT BIG 1)*TYPE1*......2 87505-MGC-JD0 ラベル,タイヤド ライゾ チェン......87505-MKA-KD0 ......87505-MGC-JD0 ......3 87508-MJJ-D31 ラベル,テエンアジャスタ......4 87541-MEJ-720 ラベル,オイルキャパ シテイー......5 87560-MY1-701 マーク,ド ライブ コーション...... | 1 1 - - 1 1 - - ---- 6J,7J,9J1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - |
| F-49-1 コーションラベル (CB1300SAD/SSP) | |
| 未案内...... | |
| 見出部品番号部品名希望使用個数適用号機CB1300種号番号部品名M P M SP M P M P 初号機終号機タイプ | |
| 1 86170-MFP-JCOZA マーケ(PROJECT BIG 1)*TYPE1*......2 87505-MGC-JDO ラベル,タイヤ&ドライブチェン......87505-MKA-KDO ......87505-MGC-JDO ......3 87508-MJJ-D31 ラベル,チェンアジャスター......4 87522-KFK-J30 ラベル,フェアリング コーション......5 87525-MAM-700 ラベル,カーゴリミット(0.5KG)......6 87541-MEJ-720 ラベル,オイルキャパシティー......7 87560-MY1-701 マーケ,ドライブコーション...... | ---- 6J,7J,9J---- 6J,9J---- 7J,8J---- |


| F-50マーク / エンブレム (CB1300AD-6J/CB1300SP-7J,8J) | ||||||||||||
MFPMF5000 | ||||||||||||
| 見出部品番号部品名希望使用個数適用号機タイプ | ||||||||||||
| 番号 | 部品番号部品名 | 希望 | 使用個数適用号機 | タイプ | ||||||||
| M | AD | SAD | SP | SSP | P | M | P | 初号機 | 終号機 | |||
| 1 | 83605-MEJ-000 エンブレム,サイドカバー...... | 1,100 | 2 | - | - | - | - | - | - | - | - | 6J |
| 2 | 86102-MFP-A50ZB マータ,ホンダ(100MM)*TYPE1^...... | - | - | - | - | - | 2 | - | - | - | 7J,8J | |
| 3 | 86211-MJK-N20 パッジ,R.プロダクト...... | 1 | - | - | - | - | - | - | - | - | 6J | |
| 4 | 86212-MJK-N20 パッジ,L.プロダクト...... | - | - | - | - | - | 1 | - | - | - | 7J,8J | |
| 5 | 86771-MFP-JCOZA ストライブA,R.リヤーカウル*TYPE1^...... | 1 | - | - | - | - | - | - | - | - | 6J | |
| 6 | 86771-MFP-JROZA *TYPE1^...... | - | - | - | - | - | 1 | - | - | - | 7J | |
| 7 | 86772-MFP-JCOZA ストライブA,L.リヤーカウル*TYPE1^...... | 1 | - | - | - | - | - | - | - | - | 6J | |
| 8 | 86772-MFP-JROZA *TYPE1^...... | - | - | - | - | - | 1 | - | - | - | 7J | |
| 9 | 86773-MFP-JCOZA ストライブB,R.リヤーカウル*TYPE1^...... | 1 | - | - | - | - | - | - | - | - | 6J | |
| 10 | 86773-MFP-JROZA *TYPE1^...... | - | - | - | - | - | 1 | - | - | - | 7J | |
| 11 | 86774-MFP-JCOZA ストライブB,L.リヤーカウル*TYPE1^...... | - | - | - | - | - | 1 | - | - | - | 8J | |
| 12 | 86774-MFP-JROZA *TYPE1^...... | 1 | - | - | - | - | - | - | - | - | 6J | |
| 13 | 86831-MFP-A50ZB マータ,サイドカバー*TYPE1^...... | - | - | - | - | - | 1 | - | - | - | 7J | |
| F-50-1マーク / エンブレム (CB1300SAD-6J/CB1300SSP-7J,8J) | ||||||||||||
![]() | ||||||||||||
| 見出部品番号部品名希望使用個数適用号機 | ||||||||||||
| 番号 | 部品番号部品名 | 希望 | 使用個数適用号機 | タイプ | ||||||||
| M | AD P | SAD M | SP P | SSP M | P | M | P | 初号機 | 終号機 | |||
| 1 83605-MEJ-000 エンブレム,サイドカバー...... | 1,100 | - | - | 2 | - | - | - | - | - | - | - | 6J |
| 2 86101-MFP-900ZA マーク,ホンダ(80MM)*TYPE1*...... | - | - | - | - | - | - | - | 2 | - | - | 7J,8J | |
| 3 86102-MFP-A50ZB マーク,ホンダ(100MM)*TYPE1*...... | - | - | 1 | - | - | - | - | - | - | - | 6J | |
| 4 86211-MJK-N20 バツジ,R.プロダクト...... | - | - | - | - | - | - | - | 1 | - | - | 7J,8J | |
| 5 86212-MJK-N20 バツジ,L.プロダクト...... | - | - | 1 | - | - | - | - | - | - | - | 6J | |
| 6 86641-MFP-JD0ZA ストライブ,R.フロントセンターカウル*TYPE1*...... | - | - | 1 | - | - | - | - | - | - | - | 6J | |
| 7 86641-MFP-JTOZA *TYPE1*...... | - | - | - | - | - | - | - | 1 | - | - | 7J | |
| 8 86642-MFP-JD0ZA ストライブ,L.フロントセンターカウル*TYPE1*...... | - | - | 1 | - | - | - | - | - | - | - | 6J | |
| 8 86642-MFP-JTOZA *TYPE1*...... | - | - | - | - | - | - | - | 1 | - | - | 7J | |
| 8 86643-MFP-JD0ZA ストライブ,R.サイドカウル*TYPE1*...... | - | - | 1 | - | - | - | - | - | - | - | 6J | |
| 9 86643-MFP-JTOZA *TYPE1*...... | - | - | - | - | - | - | - | 1 | - | - | 7J | |
| 8 86644-MFP-JD0ZA ストライブ,L.サイドカウル*TYPE1*...... | - | - | 1 | - | - | - | - | - | - | - | 6J | |
| 8 86644-MFP-JTOZA *TYPE1*...... | - | - | - | - | - | - | - | 1 | - | - | 7J | |


| F-50-1 マーク / エンブレム (CB1300SAD-6J/CB1300SSP-7J,8J) | |
| 見出 部品番号部品名 希望 使用個数適用号機 CB1300 夕イプ | |
| 番号 | M AD SAD SP SSP M P M P 初号機終号機 |
| 10 86771-MFP-JCOZA ストライブA,R.リヤーカウル*TYPE1*...... | - - 1 - - - - - - - ---- 6J |
| 86771-MFP-JROZA *TYPE1*...... | - - - - - - - - - 1 ---- 7J |
| 11 86772-MFP-JCOZA ストライブA,L.リヤーカウル*TYPE1*...... | - - - - - - - - - 1 ---- 8J |
| 86772-MFP-JROZA *TYPE1*...... | - - - - - - - - - - - 6J |
| 12 86773-MFP-JCOZA ストライブB,R.リヤーカウル*TYPE1*...... | - - - - - - - - - 1 ---- 7J |
| 86773-MFP-JROZA *TYPE1*...... | - - - - - - - - - 1 ---- 8J |
| 13 86774-MFP-JCOZA ストライブB,L.リヤーカウル*TYPE1*...... | - - 1 - - - - - - - ---- 6J |
| 86774-MFP-JROZA *TYPE1*...... | - - - - - - - - - 1 ---- 7J |
| F-50-2マーク / エンブレム (CB1300AD-9J) | ||||||||||||
| [×3YX] | ||||||||||||
| 見出部品番号部品名希望使用個数適用号機 | ||||||||||||
| 编号 | AB | SAD | CB1300 | タイプ | ||||||||
| M | P | M | SP | SSP | M | P | M | P | 初号機 | 終号機 | ||
| 1 83605-ME J-000 エンブレム,サイドカバー...... | 1,100 | 2 | 2 | - | - | - | - | - | - | - | - | 9J |
| 2 86102-MFP-JEOZB マーク,ホンダ(100MM) | ||||||||||||
| *TYPE1*...... | 1 | 1 | - | - | - | - | - | - | - | - | 9J | |
| 3 86211-MJK-N20 バツジ,R.プロダクト...... | 1 | 1 | - | - | - | - | - | - | - | - | 9J | |
| 4 86212-MJK-N20 バツジ,L.プロダクト...... | 1 | 1 | - | - | - | - | - | - | - | - | 9J | |
| 5 86771-MFP-JEOZA ストライブ A,R.リヤーカウル | ||||||||||||
| *TYPE1*...... | 1 | - | - | - | - | - | - | - | - | - | 9J | |
| 86771-MFP-JNOZA *TYPE1*...... | - | 1 | - | - | - | - | - | - | ||||
| 6 86772-MFP-JEOZA ストライブ A,L.リヤーカウル | ||||||||||||
| *TYPE1*...... | 1 | - | - | - | - | - | - | - | - | - | 9J | |
| 86772-MFP-JNOZA *TYPE1*...... | - | 1 | - | - | - | - | - | - | ||||
| 7 86773-MFP-JEOZA ストライブ B,R.リヤーカウル | ||||||||||||
| *TYPE1*...... | 1 | - | - | - | - | - | - | - | - | - | 9J | |
| 86773-MFP-JNOZA *TYPE1*...... | - | 1 | - | - | - | - | - | - | ||||
| 8 86774-MFP-JEOZA ストライブ B,L.リヤーカウル | ||||||||||||
| *TYPE1*...... | 1 | - | - | - | - | - | - | - | - | - | 9J | |
| 86774-MFP-JNOZA *TYPE1*...... | - | 1 | - | - | - | - | - | - | ||||
| 9 86831-MFP-A50ZB マーク,サイドカバー | ||||||||||||
| *TYPE1*...... | 2 | 2 | - | - | - | - | - | - | - | - | 9J | |
| 10 86833-MFP-JEOZA ストライブ,R.サイドカバー | ||||||||||||
| *TYPE1*...... | 1 | - | - | - | - | - | - | - | - | - | 9J | |
| 86833-MFP-JNOZA *TYPE1*...... | - | 1 | - | - | - | - | - | - | ||||
| 11 86834-MFP-JEOZA ストライブ,L.リイドカバー | ||||||||||||
| *TYPE1*...... | 1 | - | - | - | - | - | - | - | - | - | 9J | |
| 86834-MFP-JNOZA *TYPE1*...... | - | 1 | - | - | - | - | - | - | ||||


| F-50-3マーク / エンブレム (CB1300SAD-9J) | ||||||||||||
![]() | ||||||||||||
| 見出部品番号部品名希望使用個数適用号機 | ||||||||||||
| 编号 | AD | SAD | CB1300 | タイプ | ||||||||
| M | P | M | SP | SSP | M | P | M | P | 初号機 | 終号機 | ||
| 1 83605-MEJ-000 エンブレム,サイドカバー...... | 1,100 | - | - | 2 | 2 | - | - | - | - | - | - | 9J |
| 2 86101-MFP-900ZA マーク,ホンダ(80MM) | - | - | 1 | 1 | - | - | - | - | - | - | 9J | |
| 3 86102-MFP-JEOZB マーク,ホンダ(100MM) | - | - | 1 | 1 | - | - | - | - | - | - | 9J | |
| 4 86211-MJK-N20 パッジ,R.プロダクト...... | - | - | 1 | 1 | - | - | - | - | - | - | 9J | |
| 5 86212-MJK-N20 パッジ,L.プロダクト...... | - | - | 1 | 1 | - | - | - | - | - | - | 9J | |
| 6 86641-MFP-JFOZA ストライブ,R.フロントセンターカウル | - | - | 1 | - | - | - | - | - | - | - | 9J | |
| 7 86641-MFP-JPOZA *TYPE1* | - | - | - | 1 | - | - | - | - | ||||
| 8 86642-MFP-JFOZA ストライブ,L.フロントセンターカウル | - | - | 1 | - | - | - | - | - | - | - | 9J | |
| 8 86642-MFP-JPOZA *TYPE1* | - | - | - | 1 | - | - | - | - | ||||
| 8 86643-MFP-JFOZA ストライブ,R.サイドカウル | - | - | 1 | - | - | - | - | - | 9J | |||
| 9 86643-MFP-JPOZA *TYPE1* | - | - | - | 1 | - | - | - | - | ||||
| 10 86644-MFP-JFOZA ストライブ,L.サイドカウル | - | - | 1 | - | - | - | - | - | 9J | |||
| 11 86644-MFP-JPOZA *TYPE1* | - | - | - | 1 | - | - | - | - | ||||
| 12 86771-MFP-JEOZA ストライブA,R.リヤーカウル | - | - | 1 | - | - | - | - | - | 9J | |||
| 13 86771-MFP-JNOZA *TYPE1* | - | - | - | 1 | - | - | - | - | ||||
| 14 86772-MFP-JEOZA ストライブA,L.リヤーカウル | - | - | 1 | - | - | - | - | - | 9J | |||
| 15 86772-MFP-JNOZA *TYPE1* | - | - | - | 1 | - | - | - | - | ||||
| 16 86773-MFP-JEOZA ストライブB,R.リヤーカウル | - | - | 1 | - | - | - | - | - | 9J | |||
| F-50-3 マーク / エンブレム (CB1300SAD-9J) | ||
![]() | ||
| 見出部品番号部品名希望使用個数適用号機CB1300 | ||
| 備号 | M AD SAD SP SSP M P M P 初号機終号機 タイプ | |
| 12) 86773-MFP-JNOZA ストライブ B.R.リヤーカウル*TYPE1*.... | - - - 1 - - - - | |
| 13 86774-MFP-JEOZA ストライブ B.L.リヤーカウル*TYPE1*.... | - - 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | |
| 14 86831-MFP-H7OZA マーク,サイド カバー*TYPE1*.... | - - 2 2 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | 9J |
| 15 86833-MFP-JEOZA ストライブ R.サイド カバー*TYPE1*.... | - - 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | |
| 86833-MFP-JNOZA *TYPE1*.... | - - - 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | |
| 86834-MFP-JEOZA ストライブ L.サイド カバー*TYPE1*.... | - - 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | |
| 86834-MFP-JNOZA *TYPE1*.... | - - 1 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - | |


| F-50-4 マーク / エンブレム (CB1300SP-6J) | ||||||||||||||
MFPMF5004 | ||||||||||||||
| 見出部品番号部品名希望使用個数適用号機 | ||||||||||||||
| 番号 | AD M | SAD P | AD M | SBP | SBP M | CB1300 P | SBP M | SBP M | CB1300 P | SBP M | SBP M | CB1300 P | ||
| 1 83605-MEJ-D00 エンブレム,サイドカバー......2 86102-MFP-A50ZC マーケ,ホンダ(100MM)*TYPE3*......3 86171-MFP-SPOZA ストライブ,R.フューエルタンク*TYPE1*......86171-MFP-SGOZA *TYPE1*......4 86172-MFP-SPOZA ストライブ,L.フューエルタンク*TYPE1*......86172-MFP-SGOZA *TYPE1*......5 86211-MJK-N20 パッジ,R.プロダクト......6 86212-MJK-N20 パッジ,L.プロダクト......7 86771-MFP-SPOZA ストライブ,A,R.リヤーカウル*TYPE1*......86771-MFP-SGOZA *TYPE1*......8 86772-MFP-SPOZA ストライブ,A,L.リヤーカウル*TYPE1*......9 86773-MFP-SPOZA ストライブ,B,R.リヤーカウル*TYPE1*......10 86773-MFP-SGOZA *TYPE1*......11 86774-MFP-SPOZA ストライブ,B,L.リヤーカウル*TYPE1*......86774-MFP-SGOZA *TYPE1*......11 86831-MFP-A50ZB マーケ,リイドカバー*TYPE1*......86831-MFP-SGOZA *TYPE1*...... | 希望 | 使用個数適用号機 | タイプ | |||||||||||
| CB1300 | ||||||||||||||
| M | P | M | SP | SSP M | P | M | P | 初号機 | 終号機 | |||||
| 1 83605-MEJ-D00 エンブレム,サイドカバー......2 86102-MFP-A50ZC マーケ,ホンダ(100MM)*TYPE3*......3 86171-MFP-SPOZA ストライブ,R.フューエルタンク*TYPE1*......86171-MFP-SGOZA*TYPE1*......4 86172-MFP-SPOZA ストライブ,L.フューエルタンク*TYPE1*......86172-MFP-SGOZA *TYPE1*......5 86211-MJK-N20 パッジ,R.プロダクト......6 86212-MJK-N20 パッジ,L.プロダクト......7 86771-WFP-SPOZA ストライブ,A,R.リヤーカウル*TYPE1*......86771-MFP-SGOZA *TYPE1*......8 86772-MFP-SPOZA ストライブ,A,L.リヤーカウル*TYPE1*......9 86773-MFP-SPOZA ストライブ,B,R.リヤーカウル*TYPE1*......10 86873-MFP-SGOZA *TYPE1*......11 86874-MFP-SPOZA ストライブ,B,L.リヤーカウル*TYPE1*......86774-MFP-SGOZA *TYPE1*......11 86831-MFP-A50ZB マーケ,リイドカバー*TYPE1*......86831-MFP-SGOZA *TYPE1*...... | 希望 | 使用個数適用号機 | タイプ | |||||||||||
| CB1300 | ||||||||||||||
| M | P | M | SP | SSP M | P | M | P | 初号機 | 終号機 | |||||
| 1 83605-MEJ-D00 エンブレム,サイドカバー......2 86102-MFP-A50ZC マーケ,ホシダ(100MM)*TYPE3*......3 86171-MFP-SPOZA ストライブ,R.フューエルタンク*TYPE1*......86171-MFP-SGOZA*TYPE1*......4 86172-MFP-SPOZA ストライブ,L.フューエルタンク*TYPE1*......86172-MFP-SGOZA *TYPE1*......8 86211-MJK-N20 パッジ,R.プロダクト......6 86212-MJK-N20 パッジ,L.プロダクト......7 86771-WFP-SPOZA ストライブ,A,R.リヤーカウル*TYPE1*......86771-MFP-SGOZA *TYPE1*......8 86772-MFP-SPOZA 空地ライブ,A,L.リヤーカウル*TYPE1*......9 86773-MFP-SPOZA ストライブ,B,R.リヤーカウル*TYPE1*......10 86773-MFP-SGOZA *TYPE1*......11 86774-MFP-SPOZA ストライブ,B,L.リヤーカウル*TYPE1*......86774-MFP-A50ZB マーケ,リイドカバー*TYPE1*......86831-MFP-SGOZA *TYPE1*...... | 希望 | 使用個数適用号機 | タイプ | |||||||||||
| CB1300 | ||||||||||||||
| M | P | M | SP | SSP M | P | M | P | 初号機 | 終号機 | |||||
| 1 83605-MEJ-D00 エンブレム,サイドカバー......2 86102-MFP-A50ZC マーダ,ホシダ(100MM)*TYPE3*......3 86171-MFP-SPOZA ストライブ,R.フューエルタンク*TYPE1*......86171-MFP-SGOZA*TYPE1*......4 86172-MFP-SPOZA ストライブ,L.フューエルタンク*TYPE1*......86172-MFP-SGOZA *TYPEI*......86211-MJK-N20 パッジ,R.プロダクト......6 86212-MJK-N20 パッジ,L.プロダクト......7 86771-WFP-SPOZA ストライブ,A,R.リヤーカウル*TYPE1*......86771-MFP-SGOZA *TYPE1*......8 86772-MFP-SPOZA ススロナブ,A,L.リヤーカウル*TYPE1*......9 86773-MFP-SPOZA ストライブ,B,R.リヤーカウル*TYPE1*......10 86774-MFP-SPOZA *TYPE1*......11 86831-WFP-A50ZB マーケ,リイドカバー*TYPE1*......86831-WFP-SGOZA *TYPE1*...... | 希望 | 使用個数適用号機 | タイプ | |||||||||||
| CB1300 | ||||||||||||||
| M | P | M | SP | SSP M | P | M | P | 初号機 | 終号機 | |||||
| 1 83605-MEJ-D00 エレンブレム,サイドカバー......2 86102-MFP-A50ZC マーダ,ホシダ(100MM)*TYPE3*......3 86171-MFP-SPOZA ストライブ,R.フューエルタンク*TYPE1*......86171-MFP-SGOZA*TYPE1*......4 86172-MFP-SPOZA ストタイプ,L.フューエルタンク*TYPE1*......86172-MFP-SGOZA *TYPE1*......9 86211-MJK-N20 パッジ,R.プロダクト......6 86212-MJK-N20 パッジ,L.プロダクト......7 86771-WFP-SPOZA ストライブ,A,R.リヤーカウル*TYPE1*......86771-MFP-SGOZA *TYPE1*......8 86772-MFP-SPOZA *TYPE1*......9 86773-MFP-SPOZA ストライブ,B,R.リヤーカウル*TYPE1*......10 86774-MFP-SPOZA *TYPE1*......11 86831-WFP-A50ZB マーケ,リイドカバー*TYPE1*......86831-WFP-SGOZA *TYPE1*...... | 希望 | 利用個数適用号機 | タイプ | |||||||||||
| CB1300 | ||||||||||||||
| M | P | M | SP | SSP M | P | M | P | 初号機 | 終号機 | |||||
| 1 83605-MEJ-D00 エレンブレム,サイドカバー......2 85102-MFP-A50ZC マーダ,ホシダ(100MM)*TYPE3*......3 86171-MFP-SPOZA ストライブ,R.フューエルタンク*TYPE1*......86171-MFP-SGOZA*TYPE1*......4 86172-MFP-SPOZA *TYPE1*......86172-MFP-SGOZA *TYPE1*......9 86173-MFP-SPOZA *TYPE1*......10 86174-MFP-SPOZA *TYPE1*......11 86831-WFP-A50ZB マーケ,リイドカバー*TYPE1*......86831-WFP-SGOZA *TYPE1*...... | 希望 | 使用個数適用号機 | タイプ | |||||||||||
| CB1300 | ||||||||||||||
| F-50-4 マーク / エンブレム (CB1300SP-6J) | |
MFPMF5004 | |
| 見出部品番号部品名希望使用個数適用号機CB1300 | |
| 番号 | AD SAD SP SSP M P M P 初号機終号機タイプ |
| 12 86833-MFP-SPOZA ストライブ R.サイドカバー*TYPE1*...... | - - - - 1 1 - - ---- 6J |
| 86833-MFP-SGOZA *TYPE1*...... | - - - - 1 - - - |
| 13 86834-MFP-SPOZA ストライブ L.サイドカバー*TYPE1*...... | - - - - 1 1 - - ---- 6J |
| 86834-MFP-SGOZA *TYPE1*...... | - - - - 1 - - - |


| F-50-5マーク / エンブレム (CB1300SSP-6J) | |||||||||||||
| 見出部品番号部品名希望使用個数適用号機 | |||||||||||||
| 番号 | 部品番号部品名 | 希望 | 使用個数適用号機 | ||||||||||
| M | AD | SAD | SP | CB1300 | PP | MP | P | H | P | 初号機 | 終号機 | ||
| 1 | 83605-MEJ-D00エンブレム,サイドカバー...... | 1,100 | - | - | - | - | - | - | 2 | 2 | - | - | 6J |
| 2 | 86101-MFP-900ZAマーク,ホンダ(80MM)*TYPE1* | - | - | - | - | - | - | - | 1 | 1 | - | - | 6J |
| 3 | 86102-MFP-A50ZCマーク,ホンダ(100MM)*TYPE3* | - | - | - | - | - | - | - | 2 | 1 | - | - | 6J |
| 4 | 86171-MFP-SPOZAストライブ,R.フコーエルタンク*TYPE1* | - | - | - | - | - | - | - | 1 | 1 | - | - | 6J |
| 5 | 86171-MFP-SGOZA*TYPE1* | - | - | - | - | - | - | - | 1 | - | - | - | 6J |
| 6 | 86172-MFP-SPOZAストライブ,L.フコーエルタンク*TYPE1* | - | - | - | - | - | - | - | 1 | 1 | - | - | 6J |
| 7 | 86172-MFP-SGOZA*TYPE1* | - | - | - | - | - | - | - | 1 | - | - | - | 6J |
| 8 | 86211-MJK-N20バッジ,R.プロダクト...... | - | - | - | - | - | - | - | 1 | 1 | - | - | 6J |
| 9 | 86212-MJK-N20バッジ,L.プロダクト...... | - | - | - | - | - | - | - | 1 | 1 | - | - | 6J |
| 10 | 86641-MFP-SBOZAストライブ,フロントセンターカウル*TYPE1* | - | - | - | - | - | - | - | 1 | 1 | - | - | 6J |
| 11 | 86641-MFP-SJOZA*TYPE1* | - | - | - | - | - | - | - | 1 | - | - | - | 6J |
| 12 | 86643-MFP-SBOZAストライブ,R.サイドカウル*TYPE1* | - | - | - | - | - | - | - | 1 | 1 | - | - | 6J |
| 13 | 86643-MFP-SJOZA*TYPE1* | - | - | - | - | - | - | - | 1 | - | - | - | 6J |
| 14 | 86644-MFP-SBOZAストライブ,L.サイドカウル*TYPE1* | - | - | - | - | - | - | - | 1 | 1 | - | - | 6J |
| 15 | 86644-MFP-SJOZA*TYPE1* | - | - | - | - | - | - | - | 1 | - | - | - | 6J |
| 16 | 86771-MFP-SPOZAストライブA,R.リヤーカウル*TYPE1* | - | - | - | - | - | - | - | 1 | 1 | - | - | 6J |
| 17 | 86771-MFP-SGOZA*TYPE1* | - | - | - | - | - | - | - | 1 | - | - | - | 6J |
| 18 | 86772-MFP-SPOZAストライブA,L.リヤーカウル*TYPE1* | - | - | - | - | - | - | - | 1 | 1 | - | - | 6J |
| F-50-5 マーク / エンブレム (CB1300SSP-6J) | |
![]() | |
| 見出部品番号部品名希望使用個数適用号機CB1300编号MAD SAD SP SSP M P M P 初号機終号機 | |
| 12) 86772-MFP-SGOZA ストタイプ A, L, リヤーカウル*TYPE1*...... | - - - - - - - 1 - |
| 13 86773-MFP-SPOZA ストタイプ B, R, リヤーカウル*TYPE1*...... | - - - - - - - 1 1 ---- 6J |
| 86773-MFP-SGOZA *TYPE1*...... | - - - - - - - 1 - |
| 14 86774-MFP-SPOZA ストタイプ B, L, リヤーカウル*TYPE1*...... | - - - - - - - 1 1 ---- 6J |
| 86774-MFP-SGOZA *TYPE1*...... | - - - - - - - 1 - |
| 15 86831-MFP-H7OZA マーク, サイド カバー*TYPE1*...... | - - - - - - - 2 2 ---- 6J |
| 86831-MFP-SJOZA *TYPE1*...... | - - - 2 - |
| 16 86833-MFP-SPOZA ストタイプ R, サイド カバー*TYPE1*...... | - - - - - - - 1 1 ---- 6J |
| 86833-MFP-SGOZA *TYPE1*...... | - - - - - - - 1 - |
| 17 86834-MFP-SPOZA ストタイプ L, サイド カバー*TYPE1*...... | - - - - - - - 1 1 ---- 6J |
| 86834-MFP-SGOZA *TYPE1*...... | - - - - - - - 1 - |


| 部品番号索引 | |||||||||
| 部品番号 | 頁見出 | 部品番号 | 頁見出 | 部品番号 | 頁見出 | 部品番号 | 頁見出 | 部品番号 | 頁見出 |
| 04000 | 12260-MGC-N20 70 3 | 14905-KT7-013 53 11 | 14964-KT7-013 55 11 | 17370-419-700 116 13 | 18601-KEA-741 50 6 | ||||
| 12300-MFP-JC0 50 1 | 14906-KT7-013 53 11 | 14965-KT7-013 55 11 | 17410-MFP-A51 119 1 | 18631-MAH-710 118 5 | |||||
| 04121-MEJ-305 65 1 | 12331-MEJ-000 50 2 | 14907-KT7-013 53 11 | 14966-KT7-013 55 11 | 17445-MGC-JB0 119 2 | |||||
| 04121-MEJ-315 65 1 | 12339-MAZ-750 50 3 | 14908-KT7-013 53 11 | 14967-KT7-013 55 11 | 17470-MGC-A20 119 3 | 19000 | ||||
| 04911-MFP-600 70 1 | 12341-MAT-750 50 4 | 14909-KT7-013 53 11 | 14968-KT7-013 55 11 | 17500-MFP-JC0ZA 109 5 | |||||
| 12391-MEJ-010 50 5 | 14910-KT7-013 53 11 | 14969-KT7-013 55 11 | 17500-MFP-JD0ZA 109 5 | 19010-MEJ-J01 139 1 | |||||
| 06000 | 79 1 | 17500-MFP-JEOZA 109 5 | 19014-MEA-003 139 2 | ||||||
| 14911-KT7-013 53 11 | 17500-MFP-JF0ZA 109 5 | 19015-MFP-N92 139 3 | |||||||
| 06111-MFP-N91 79 1 | 13000 | 14912-KT7-013 53 11 | 15000 | 17500-MFP-JG0ZA 109 5 | 19020-MEJ-J01 139 4 | ||||
| 06112-MFP-JC0 80 1 | 14913-KT7-013 53 11 | 17500-MFP-JG0ZB 109 5 | 19030-MEJ-003 139 5 | ||||||
| 06130-MAZ-305 72 1 | 13011-MFP-305 72 2 | 14914-KT7-013 53 11 | 15100-MKR-305 69 2 | 17500-MFP-JH0ZA 109 5 | 19037-GEE-710 139 6 | ||||
| 06410-MEJ-670 107 1 | 13101-MEJ-000 72 3 | 14915-KT7-013 53 11 | 15134-MAZ-000 69 4 | 17500-MFP-JH0ZA 109 5 | 19038-MEJ-000 139 7 | ||||
| 06435-MEJ-026 106 1 | 13111-892-000 61 1 | 14916-KT7-013 53 11 | 15150-MAZ-000 69 5 | 17500-MFP-JN0ZA 109 5 | 19039-MEJ-000 139 8 | ||||
| 06451-443-405 106 2 | 13111-MAZ-000 72 4 | 14917-KT7-013 53 11 | 15154-MAT-000 69 6 | 17500-MFP-JP0ZA 109 5 | 19046-PAA-A00 139 9 | ||||
| 06451-MCZ-006 100 1 | 13112-MAT-000 72 5 | 14918-KT7-013 54 11 | 80 1 | 17500-MFP-JR0ZA 109 5 | 19051-KA3-830 139 10 | ||||
| 06451-MGP-D81 101 1 | 13210-MAZ-000 72 6 | 14919-KT7-013 54 11 | 17500-MFP-JT0ZA 109 5 | 19052-MGH-640 139 11 | |||||
| 06452-MGP-D81 101 2 | 13213-MAT-003 72 7 | 14920-KT7-013 54 11 | 15160-MGC-000 70 4 | 17506-MBR-000 109 6 | 19063-MEJ-H30 67 1 | ||||
| 06455-MGC-016 100 2 | 13215-ML7-000 72 8 | 14921-KT7-013 54 11 | 15161-MAZ-003 69 7 | 17523-MEJ-300 109 7 | 19064-MEJ-000 67 2 | ||||
| 06455-MKF-D61 101 3 | 13224-MS2-611 72 9 | 14922-KT7-013 54 11 | 15220-MZ1-000 69 8 | 17523-MEM-670 109 8 | |||||
| 13225-MS2-611 72 9 | 14923-KT7-013 54 11 | 15313-MAZ-000 69 9 | 17524-MEJ-300 109 9 | 79 1 | |||||
| 11000 | 13226-MS2-611 72 9 | 14924-KT7-013 54 11 | 15410-MFJ-D02 69 11 | 17527-MEJ-000 109 10 | 19103-MEJ-J00 139 13 | ||||
| 13300-MGC-N20 72 10 | 14925-KT7-013 54 11 | 15611-MBO-000 59 5 | 17528-MR4-900 109 11 | 19105-MEJ-J00 139 14 | |||||
| 11152-KS4-003 87 1 | 13311-MM5-003 72 11 | 14926-KT7-013 54 11 | 17542-MFP-JC0 116 14 | 19105-MG8-000 139 15 | |||||
| 11208-MAZ-000 70 2 | 13312-MM5-003 72 11 | 14927-KT7-013 54 11 | 16000 | 17543-MEJ-000 109 12 | 19107-MG8-000 139 16 | ||||
| 11210-MEJ-H30 69 1 | 13313-MM5-003 72 11 | 14928-KT7-013 54 11 | 17545-MGP-D60 109 13 | 19110-MEJ-J02 139 17 | |||||
| 11311-MFP-JC0 59 1 | 13314-MM5-003 72 11 | 14929-KT7-013 54 11 | 16011-MFP-N00 109 1 | 17554-MBO-000 116 15 | 19111-MR1-000 139 18 | ||||
| 11311-MFP-JG0 59 1 | 13315-MJ0-010 72 12 | 14930-KT7-013 54 11 | 16191-MFP-JC0 78 1 | 17554-MFP-JC0 119 4 | 19113-MB1-870 81 1 | ||||
| 11311-MFP-YA0 59 1 | 13316-MJ0-010 72 12 | 14931-KT7-013 54 11 | 16192-MFP-JC0 78 2 | 17555-MFP-JC0 119 5 | |||||
| 11320-MFP-JC1 62 1 | 13317-MJ0-010 72 12 | 14932-KT7-013 54 11 | 16193-MFP-JC0 78 3 | 17556-MFP-A50 119 6 | 19121-MP1-900 141 1 | ||||
| 11320-MFP-JG1 62 1 | 13318-MM5-004 72 12 | 14933-KT7-013 54 11 | 16211-MEJ-000 51 4 | 17558-MEE-940 112 1 | 19125-MEJ-000 139 19 | ||||
| 11320-MFP-YA1 62 1 | 13421-MGC-N21 72 13 | 14934-KT7-013 54 11 | 16217-MEJ-000 51 5 | 17570-MFP-A51 110 14 | 19200-MFP-305 65 7 | ||||
| 11320-MFP-YA2 62 1 | 13433-MM5-000 72 14 | 14935-KT7-013 54 11 | 16218-MEJ-000 51 6 | 17574-MCF-000 110 15 | 19220-MEJ-305 65 8 | ||||
| 11330-MFV-000 59 2 | 13435-MM5-000 72 15 | 14936-KT7-013 54 11 | 16222-MV4-300 51 7 | 17575-MEJ-000 110 16 | 19226-MFV-003 65 9 | ||||
| 11332-MFV-000 62 2 | 13436-MM5-000 73 16 | 14937-KT7-013 54 11 | 16400-MFP-JC1 78 4 | 17611-425-000 110 17 | 19300-MCJ-003 139 20 | ||||
| 11333-MFJ-D00 64 1 | 14938-KT7-013 54 11 | 16401-MFP-JC1 78 5 | 17620-MJE-D03 110 18 | 19305-MFV-000 139 21 | |||||
| 11333-MZ1-000 59 3 | 14000 | 14939-KT7-013 54 11 | 16450-MFP-JC1 78 6 | 17620-MJE-D04 110 18 | 19310-MEJ-000 139 22 | ||||
| 11334-MZ1-000 59 4 | 14940-KT7-013 54 11 | 16472-MKP-T00 78 7 | 17621-MGP-D62 110 19 | 19501-MEJ-000 139 23 | |||||
| 11340-MAZ-000 62 3 | 14110-MFP-JC0 53 2 | 14941-KT7-013 54 11 | 16610-MFP-JC1 78 8 | 17702-MEJ-000 118 1 | 19502-MEJ-000 139 24 | ||||
| 11340-MFP-JC0 62 3 | 14210-MFP-JC0 53 3 | 14942-KT7-013 54 11 | 16630-MFP-003 78 9 | 17703-MEJ-000 118 2 | 19503-MEJ-000 139 25 | ||||
| 11340-MFV-000 62 3 | 14321-MFP-JC0 56 1 | 14943-KT7-013 54 11 | 16700-MFP-A51 109 2 | 17704-MEJ-020 118 3 | 19504-KYI-003 65 10 | ||||
| 11344-MBO-000 114 1 | 14401-MEJ-003 56 2 | 14944-KT7-013 54 11 | 17724-102-700 118 4 | 19505-MEJ-000 140 26 | |||||
| 11360-MFP-JC0 65 2 | 14500-MAZ-000 56 3 | 14945-KT7-013 54 11 | 19507-MEJ-000 65 11 | ||||||
| 11364-MAZ-000 65 3 | 14511-MAZ-300 56 4 | 14946-KT7-013 54 11 | 17000 | 18000 | 19508-MFP-600 65 12 | ||||
| 11365-MGC-N20 65 4 | 14520-MAZ-000 56 5 | 14947-KT7-013 55 11 | 19516-GAG-003 67 3 | ||||||
| 11394-MFP-JC0 65 5 | 14546-MEJ-000 56 6 | 14948-KT7-013 55 11 | 17201-MCJ-003 78 10 | 18150-MFP-JC1 120 1 | 140 27 | ||||
| 80 1 | 14560-MYS-851 56 7 | 14949-KT7-013 55 11 | 17209-GNZ-300 78 3 | 18291-MM5-860 79 1 | 19516-ML7-691 140 28 | ||||
| 11652-MAZ-010 65 6 | 79 1 | 14950-KT7-013 55 11 | 17210-MFP-A50 116 1 | 18293-MCA-A20 120 3 | 19521-MEJ-000 67 4 | ||||
| 11661-MFP-JC0 62 4 | 14620-MEJ-000 56 8 | 14951-KT7-013 55 11 | 17225-MFP-JC0 116 2 | 18293-MCA-A20 120 3 | 19525-MEJ-000 67 5 | ||||
| 14711-MEJ-000 53 4 | 14952-KT7-013 55 11 | 17226-MFP-JC0 116 3 | 18306-MFP-A50 120 4 | 19526-MEJ-000 67 6 | |||||
| 12000 | 14721-MFP-600 53 5 | 14953-KT7-013 55 11 | 17228-MEJ-003 116 4 | 18310-MFP-JC1 120 5 | 19535-MAZ-000 140 29 | ||||
| 14731-MT4-010 53 6 | 14954-KT7-013 55 11 | 17230-MFP-JC0 116 5 | 18345-MBT-610 120 6 | ||||||
| 12010-MFP-JC0 51 1 | 14751-MEJ-000 53 7 | 14955-KT7-013 55 11 | 17231-MFP-JC0 116 6 | 18360-MFP-A51 120 7 | 22000 | ||||
| 12100-MEJ-H30 58 1 | 14771-MAT-000 53 8 | 14956-KT7-013 55 11 | 17235-MGC-D30 116 7 | 18360-MFP-NOO 120 8 | |||||
| 12191-MEJ-003 58 2 | 14775-KGB-610 53 9 | 14957-KT7-013 55 11 | 17236-MGC-D30 116 8 | 18372-MAT-000 120 9 | 22100-MEJ-000 60 1 | ||||
| 79 1 | 14781-MAT-000 53 10 | 14958-KT7-013 55 11 | 17240-MEJ-720 116 9 | 18391-MFP-601 120 10 | 22116-MS2-610 60 2 | ||||
| 12204-MAT-305 51 2 | 14901-KT7-013 53 11 | 14960-KT7-013 55 11 | 17241-MEJ-003 116 10 | 18421-MBT-D21 120 11 | 22117-MEJ-610 60 3 | ||||
| 12209-KE8-005 53 1 | 14902-KT7-013 53 11 | 14961-KT7-013 55 11 | 17260-MEJ-003 116 11 | 18422-MA6-000 120 12 | 22121-MJP-G51 60 4 | ||||
| 12251-MEJ-013 51 3 | 14903-KT7-013 53 11 | 14962-KT7-013 55 11 | 17358-KR8-750 116 12 | 18422-MFJ-DIO 120 13 | 22125-MP6-AO0 60 5 | ||||
| 79 1 | 14904-KT7-013 53 11 | 14963-KT7-013 55 11 | 17359-4I9-670 109 4 | 18423-MFJ-DOO 120 14 | 22201-MEL-000 60 6 | ||||
| 22202-MJP-G51 | 60 7 | 24329-KA3-740 | 76 13 | 32000 | 35000 | 84 4 | 38942-MLA-A00 129 6 | ||
| 22321-MN4-000 | 60 8 | 24329-KT8-000 | 76 14 | 37120-MFP-601 83 5 | |||||
| 22322-MJP-G51 | 60 9 | 24430-MBR-000 | 76 15 | 32100-MFP-JC0 | 133 2 | 35010-MFP-A51 93 3 | 37121-KV3-008 83 6 | 39000 | |
| 22322-MN4-000 | 60 10 | 24434-KT7-000 | 76 16 | 32100-MFP-JD0 | 134 2 | 35010-MFP-A52 93 3 | 37130-MFP-901 84 5 | ||
| 22325-MJP-G51 | 60 11 | 24435-MFP-N91 | 76 17 | 32101-MEJ-000 | 70 5 | 35010-MFP-H51 93 3 | 37200-MFP-JC1 83 7 | 39504-MKL-J00 136 33 | |
| 22350-MJP-G51 | 60 12 | 24610-MFP-JC0 | 76 18 | 32102-MFP-JC0 | 135 9 | 35010-MFP-H52 93 3 | 37200-MFP-JD1 84 6 | 39520-MFP-H81 135 16 | |
| 22361-MJP-G51 | 60 13 | 24651-MAE-000 | 76 19 | 32103-MFP-JC0 | 135 10 | 35100-MFP-A51 93 4 | 37215-KS3-901 84 7 | 39530-MFM-BK1 135 17 | |
| 22366-MAZ-000 | 60 14 | 24652-035-000 | 76 20 | 32103-MFP-JJ0 | 135 10 | 35101-MFP-A51 93 5 | 37215-MA6-008 84 8 | 39531-MFP-A82 135 18 | |
| 22401-MFP-A50 | 60 15 | 24655-MM5-000 | 76 21 | 32104-MEJ-J00 | 141 2 | 35105-MEJ-J00 93 6 | 37215-MGC-N40 83 8 | 39575-MGS-J70 135 19 | |
| 22425-MJP-G51 | 60 16 | 24705-MFP-JC0 | 122 1 | 32107-MFP-JC0 | 62 5 | 35111-MGP-D63 93 7 | 37300-MFP-602 83 9 | 39578-MFP-900 135 20 | |
| 22850-MGC-JB0 | 60 17 | 24710-MFP-JC0 | 122 2 | 32115-MFP-JC0 | 135 11 | 35113-WJK-N20 93 8 | 37300-MFP-902 84 9 | ||
| 22860-MEJ-003 | 65 13 | 24724-MBW-D21 | 122 3 | 32146-S84-003 | 133 3 | 35135-MFP-JC1 85 1 | 37500-MKT-D01 62 6 | 40000 | |
| 22862-MFP-JC0 | 65 14 | 24781-KR3-770 | 122 4 | 134 3 | 35135-MFP-JD1 86 1 | 37500-MKT-D02 62 6 | |||
| 80 1 | 32161-GFL-J41 | 133 4 | 35138-MKS-E20 85 2 | 37700-MEJ-000 70 8 | 40510-MEJ-000 125 1 | ||||
| 22863-MEJ-003 | 65 15 | 28000 | 134 4 | 86 2 | 37830-MFP-A51 116 16 | 40510-MFP-R10 125 1 | |||
| 22864-MEJ-003 | 65 16 | 32402-MFP-JC0 | 132 4 | 35160-MGS-D31 135 12 | 37870-MBG-003 140 30 | 40540-MBB-005 125 2 | |||
| 22866-MF2-711 | 65 17 | 28101-MGC-D20 | 61 2 | 32406-MKK-D01 | 132 5 | 35200-MFP-JC1 85 3 | 37880-KWJ-C01 116 17 | 40540-MBR-003 125 2 | |
| 22884-MAT-E01 | 92 1 | 28102-ME9-000 | 61 3 | 32601-MFP-JC0 | 132 6 | 35200-MFP-JC2 85 3 | 37890-MCS-G01 141 3 | 40545-MBB-005 125 3 | |
| 22885-MB0-006 | 92 2 | 28110-MAZ-000 | 61 4 | 32605-GEV-761 | 133 5 | 35200-MFP-JD1 86 3 | 37971-MKS-E01 85 7 | 40545-MBR-003 125 3 | |
| 22886-MAT-E01 | 92 3 | 28121-MGC-D20 | 61 5 | 134 5 | 35200-MFP-JD2 86 3 | 86 7 | |||
| 22890-MFP-JC1 | 92 4 | 28125-MV9-672 | 61 6 | 32925-958-000 | 110 20 | 35330-MB0-003 92 6 | 41000 | ||
| 22900-MFP-901 | 92 5 | 28333-300-000 | 123 1 | 35335-MG9-951 92 7 | 38000 | ||||
| 22910-MEJ-J00 | 93 1 | 33000 | 35336-MFP-JC0 85 4 | 41201-MGC-N20 107 2 | |||||
| 30000 | 86 4 | 38110-MBR-J11 95 2 | |||||||
| 23000 | 30430-MFP-A52 | 93 2 | 33100-MFC-JB2 | 82 1 | 35340-MKS-E01 87 2 | 38110-MRS-671 95 3 | 42000 | ||
| 33100-MGC-JB2 | 81 2 | 89 1 | 38120-MBR-J11 95 4 | ||||||
| 23210-MGC-JB0 | 74 1 | 30430-MFP-H52 | 93 2 | 33101-MAZ-003 | 81 3 | 35350-MKS-E01 122 5 | 38235-SO4-003 145 1 | 42301-MEJ-D00 107 3 | |
| 23220-MGC-JB0 | 74 2 | 30433-MKA-D81 | 94 35 | 33103-MAH-671 | 81 4 | 35357-MFP-JC0 122 6 | 38255-MFP-JC0 133 7 | 42306-MEJ-000 125 4 | |
| 23421-MFP-JC0 | 74 3 | 30511-MFP-601 | 135 1 | 33105-MAH-671 | 81 5 | 35500-MJ4-024 70 6 | 134 7 | 42311-MFP-600 107 4 | |
| 23431-MGC-JB0 | 74 4 | 30515-MEJ-980 | 135 2 | 33105-MAZ-003 | 81 6 | 35511-MFP-JC1 85 5 | 38301-MKJ-D01 133 8 | 42312-MFP-601 107 5 | |
| 23441-MFP-JC0 | 74 5 | 30520-ML7-000 | 135 3 | 33106-MGC-JB0 | 81 7 | 35511-MFP-JD1 86 5 | 134 8 | 42515-MFP-J00 107 6 | |
| 23442-MS2-610 | 74 6 | 30521-MFP-601 | 135 4 | 33106-MZO-671 | 81 8 | 35520-MFP-307 85 6 | 38306-MFP-JC1 133 9 | 42615-MEJ-670 107 7 | |
| 23451-MFP-JC0 | 74 7 | 30521-MFP-JC0 | 132 1 | 33107-MK7-671 | 81 9 | 35520-MFP-405 86 6 | 134 9 | 42620-MAZ-000 107 8 | |
| 23461-MFP-JC0 | 74 8 | 30700-MEJ-641 | 135 5 | 33110-MGC-JB2 | 81 10 | 35530-WJN-D12 135 13 | 38501-MCS-601 133 10 | 42625-MBR-000 107 9 | |
| 23462-MAT-000 | 74 9 | 30701-883-000 | 120 15 | 33118-438-841 | 81 11 | 35535-WJN-D11 135 14 | 134 10 | 42650-MFP-JC0 107 10 | |
| 23481-MFP-JC0 | 74 10 | 30701-MEJ-641 | 135 6 | 33121-MAZ-003 | 81 12 | 35600-HL4-003 70 7 | 38501-MEL-003 133 11 | 42650-MGC-JD0ZA 107 10 | |
| 23482-MGC-N20 | 74 11 | 33128-MAH-671 | 81 13 | 35600-MKF-D41 65 18 | 134 11 | 42711-MFP-A53 107 11 | |||
| 23491-MFP-JC0 | 74 12 | 31000 | 33136-426-830 | 81 14 | 35700-MFP-601 124 1 | 38501-MKP-DN1 133 11 | 42711-MFP-A54 107 11 | ||
| 23495-MM5-000 | 74 13 | 33301-SA0-741 | 131 1 | 35701-MG9-950 133 6 | 134 11 | 42711-MFP-A55 107 11 | |||
| 23501-MFP-JC0 | 74 14 | 31110-MFP-JC1 | 64 2 | 33400-MKZ-JO1 | 130 1 | 134 6 | 38506-MCS-G00 133 12 | 42755-MKA-D81 102 1 | |
| 23511-MFP-JC0 | 74 15 | 31120-MFP-JC1 | 64 3 | 33401-MFP-A51 | 130 2 | 35850-MFL-D01 132 7 | 134 12 | ||
| 23521-MFP-JC0 | 74 16 | 31200-MFP-003 | 68 1 | 33401-MFP-H51 | 130 2 | 35856-MJP-G51 132 8 | 38510-MFP-JC1 106 3 | 42758-MKA-D81 102 2 | |
| 23801-MAZ-000 | 74 17 | 31201-MEW-921 | 68 2 | 33409-MFP-H80 | 130 3 | 38514-MEJ-J00 87 3 | |||
| 31202-MEW-921 | 68 3 | 33450-MKZ-JO1 | 130 4 | 36000 | 89 2 | ||||
| 31203-MEW-921 | 68 4 | 33451-MFP-A51 | 130 5 | 104 1 | 43000 | ||||
| 31204-MEW-921 | 68 5 | 33451-MFP-H51 | 130 5 | ||||||
| 24211-MGC-N20 | 76 1 | 31205-MEW-921 | 68 6 | 33600-MFP-A51 | 130 6 | 36162-MKA-D81 119 7 | 38515-MFP-600 87 4 | ||
| 24212-MGC-N20 | 76 2 | 31206-MEW-921 | 68 7 | 33601-MFP-A51 | 130 7 | 36450-MBG-003 118 6 | 38515-MFP-JC0 104 2 | 43107-KT7-761 106 5 | |
| 24213-MGC-N21 | 76 3 | 31207-KS5-901 | 68 8 | 33650-MFP-A51 | 130 8 | 38515-MFP-SPO 89 3 | 43108-KT7-761 106 6 | ||
| 24231-MGC-N20 | 76 4 | 31208-MEW-921 | 68 9 | 33651-MFP-A51 | 130 9 | 37000 | 38516-MGE-003 106 4 | 43110-MFP-R11 106 7 | |
| 24235-MAZ-000 | 76 5 | 31209-MEW-921 | 68 10 | 33701-MFP-602 | 131 2 | 38517-MGE-003 89 4 | 43112-MV9-016 106 8 | ||
| 24261-283-000 | 74 18 | 31210-MEW-921 | 68 11 | 33702-MFP-N90 | 131 3 | 37080-MFP-JC0 110 21 | 38520-MFP-HH1 89 5 | 43131-KW3-006 106 9 | |
| 24310-MFP-JC0 | 76 6 | 31500-MCR-JO2 | 132 2 | 33703-MEJ-000 | 131 4 | 37100-MFP-JC1 83 1 | 38520-MFP-JC1 87 5 | 43132-KT7-761 106 10 | |
| 24321-KT8-030 | 76 7 | 31508-KV3-000 | 132 3 | 33720-MEJ-003 | 131 5 | 37100-MFP-JD1 84 1 | 38520-MFP-SP1 89 5 | 43150-MFP-R11 106 11 | |
| 24322-MM4-000 | 76 8 | 31511-088-740 | 129 1 | 33721-GET-671 | 131 6 | 37101-MFP-900 84 2 | 134 13 | 43215-KZ4-J41 106 12 | |
| 24324-KA3-711 | 76 9 | 31600-MKN-D51 | 135 7 | 33729-MCZ-003 | 131 7 | 37101-MFP-A51 83 2 | 38800-MFP-JC1 65 19 | 43310-MFP-JC1 104 3 | |
| 24325-KA3-711 | 76 10 | 31601-MFP-600 | 135 8 | 33741-MS6-921 | 129 2 | 37102-MFM-CO1 83 3 | 38903-MLA-AO0 129 3 | 43311-MFP-JCO 91 1 | |
| 24326-KBH-901 | 76 11 | 31730-MAS-601 | 133 1 | 37102-MFP-900 84 3 | 38940-MKR-DI1 129 4 | 43312-MFP-JCO 91 2 | |||
| 24328-MFP-N90 | 76 12 | 37105-MGH-641 83 4 | 38941-MLA-AO0 129 5 | 43313-MFP-JC1 104 4 | |||||


| 部品番号索引 | |||||||||
| 部品番号 | 頁見出 | 部品番号 | 頁見出 | 部品番号 | 頁見出 | 部品番号 | 頁見出 | 部品番号 | 頁見出 |
| 43315-MFP-A50 104 5 | 108 15 | 92 12 | 50718-KT7-761 123 11 | 53105-MCS-G00 93 12 | 64210-MFP-SB0ZB 141 6 | ||||
| 43316-MGC-JD0 104 6 | 45520-300-000 104 17 | 50720-KT7-761 123 12 | 53105-MEJ-720 93 13 | 64210-MFP-SJ0ZA 141 6 | |||||
| 43350-MBZ-G00 106 13 | 45000 | 45520-MM5-006 87 18 | 50730-KT7-761 123 13 | 53106-KR3-770 93 14 | 64215-MJC-A00 141 7 | ||||
| 43352-568-003 100 3 | 50750-MEJ-000 123 14 | 53107-MBG-630 93 15 | 64216-MFP-900 141 8 | ||||||
| 43353-461-771 65 20 | 45103-MR7-006 100 5 | 50755-MFP-900 123 15 | 53107-MY1-000 93 16 | 64218-MFP-900 141 9 | |||||
| 45106-MAS-E01 100 6 | 45521-MJ6-006 104 18 | 53108-KR3-940 93 17 | 64219-KFG-J50 141 10 | ||||||
| 100 4 | 45107-MCZ-026 100 7 | 45530-MCA-006 87 19 | 51000 | 53131-KR8-000 93 18 | 64220-MFP-JD0ZA 141 11 | ||||
| 106 15 | 45107-MGP-D81 101 4 | 45530-MFP-JG1 89 18 | 53132-MEJ-000 93 19 | 64220-MFP-JF0ZA 141 11 | |||||
| 43503-KS6-701 104 7 | 45111-MA3-006 106 16 | 51400-MFP-JC1 98 1 | 53134-MEJ-000 93 20 | 64220-MFP-JP0ZA 141 11 | |||||
| 43504-MB2-006 104 8 | 45111-MAJ-G41 106 17 | 46000 | 51400-MFP-SP1 99 1 | 53170-MKS-E01 87 20 | 64220-MFP-JTOZA 142 11 | ||||
| 43510-MFP-N91 104 9 | 45112-MGP-D81 101 5 | 51401-MFP-N91 98 2 | 89 19 | 64220-MFP-SB0ZB 141 11 | |||||
| 43511-MRT-016 104 10 | 45113-MGP-D81 101 6 | 46182-MEL-D21 104 19 | 51402-MV8-901 98 3 | 53174-463-770 87 21 | 64220-MFP-SJ0ZA 141 11 | ||||
| 43512-MFP-601 104 11 | 45117-MGP-D81 101 7 | 46500-MBR-J10 122 8 | 51404-MR7-003 98 4 | 89 20 | 64222-MEJ-J00 144 1 | ||||
| 43514-KS6-701 104 12 | 45120-MFP-601 103 13 | 46504-MT4-006 104 20 | 51405-KA4-711 98 5 | 92 14 | 64223-MFP-900ZG 142 12 | ||||
| 43517-KS6-701 104 13 | 45120-MGC-JP1 103 14 | 46513-MBR-000 122 9 | 51410-MFP-N91 98 6 | 53180-MFP-JC1 92 15 | 64223-MFP-900ZH 142 12 | ||||
| 43520-MB2-315 104 14 | 45125-MFP-JC1 87 6 | 51412-KA4-711 98 7 | 53213-MB4-771 95 5 | 64223-MFP-900ZM 142 12 | |||||
| 43530-MEJ-006 104 15 | 89 6 | 50000 | 51414-MFN-D01 98 8 | 53214-371-010 95 6 | 64223-MFP-900ZN 142 12 | ||||
| 45125-MFP-JD1 87 6 | 51415-MFN-D01 98 9 | 53219-MFP-R10 95 7 | 64227-MEJ-J00 144 2 | ||||||
| 44000 | 89 6 | 50010-MFP-JC0ZA 137 1 | 51420-MFP-601 98 10 | 53220-MJN-A00 95 8 | 64228-MEJ-J00 144 3 | ||||
| 45125-MFP-SP1 89 7 | 50010-MFP-JC0ZB 137 1 | 51430-MFP-R11 98 11 | 53300-MEJ-J40 94 21 | 64229-MCS-600 144 4 | |||||
| 44301-MEJ-D00 102 3 | 45126-MFP-JC0 91 3 | 50010-MFP-JC0ZC 137 1 | 51432-MEJ-003 98 12 | 64230-MFP-JD0ZA 142 13 | |||||
| 44301-MFP-JG0 102 3 | 45127-MFP-JC0 91 4 | 50010-MFP-JD0ZA 137 1 | 51447-KA4-711 98 13 | 57000 | 64230-MFP-JF0ZA 142 13 | ||||
| 44311-MBB-D40 102 4 | 45128-MFP-JC1 87 7 | 50010-MFP-JD0ZB 137 1 | 51451-MAJ-641 98 26 | 64230-MFP-JP0ZA 142 13 | |||||
| 44311-MJP-650 102 5 | 45133-MA3-006 106 18 | 50010-MFP-JD0ZC 137 1 | 51454-MJM-D11 98 14 | 57110-MFP-JC1 91 7 | 64230-MFP-JTOZA 142 13 | ||||
| 44312-MCE-950 125 5 | 45150-MEJ-643 100 8 | 50145-MFP-JC0 91 5 | 51460-MT3-611 98 15 | 57110-MFP-JC2 91 7 | 64230-MFP-SB0ZB 142 13 | ||||
| 44312-MFP-SPO 102 6 | 45150-MEJ-D01 87 8 | 50159-KR3-300 137 2 | 51486-KV3-000 112 2 | 64230-MFP-SJ0ZA 142 13 | |||||
| 44515-MFP-600 102 7 | 45150-MGP-D81 101 8 | 50173-KWT-700 110 22 | 61000 | 64233-MFP-900ZG 142 14 | |||||
| 44515-MJM-D10 102 8 | 45157-MEJ-J00 106 19 | 50202-MFP-601 137 3 | 51490-MFL-003 98 16 | 143 14 | |||||
| 44620-MGC-N20 102 9 | 45158-MFL-D00 89 8 | 50203-MEJ-000 137 4 | 51496-MR7-003 98 17 | 61100-MFP-A50ZB 96 1 | 64233-MFP-900ZH 142 14 | ||||
| 44650-MFP-A50ZC 102 10 | 45158-MFP-600 87 9 | 50204-MFP-601 137 5 | 51497-MKS-E00 101 11 | 61100-MFP-A50ZC 96 1 | 64233-MFP-900ZM 142 14 | ||||
| 44650-MFP-JCO 102 10 | 45159-MFP-C70 93 9 | 50205-MEJ-000 137 6 | 51500-MFP-JC1 98 18 | 61100-MFP-JE0ZA 96 1 | 64233-MFP-900ZN 142 14 | ||||
| 44650-MFP-JRO 102 10 | 45159-MGZ-J00 87 10 | 50213-MFP-A50 137 7 | 51500-MFP-SP1 99 2 | 61100-MFP-JNOZA 96 1 | 64237-MFP-H50 144 5 | ||||
| 44650-MGC-JDOZA 102 10 | 89 9 | 50224-MEJ-000 65 21 | 51520-MFP-N91 98 19 | 61100-MFP-SG0ZA 97 1 | 64238-MFP-H51 144 6 | ||||
| 44711-MFP-A52 102 11 | 45163-MFP-J00 87 11 | 50230-MFP-A50 119 8 | 61100-MFP-SPOZB 97 1 | 64238-MFP-H52 144 6 | |||||
| 44711-MGC-DJ1 102 11 | 89 10 | 50245-MFP-A50 119 9 | 52000 | 61101-MFP-SP0 97 2 | 64243-MEW-920 135 21 | ||||
| 44711-MGC-JD5 102 11 | 45211-MGP-D81 101 9 | 50250-MFP-C80 137 8 | 61102-MCE-950 97 3 | 64251-MFP-900 143 15 | |||||
| 44721-MGC-003 102 12 | 45215-MAS-E01 100 9 | 50290-MZ7-000 129 7 | 52101-MEJ-000 125 6 | 61105-MFR-SP0 97 4 | 64261-MFP-900 143 16 | ||||
| 103 12 | 50329-HA7-670 91 6 | 52102-MBR-000 125 7 | 61105-MFR-670 119 11 | 64271-MFP-900 144 7 | |||||
| 107 15 | 50330-MFP-JC0 129 8 | 52106-MW8-D20 141 4 | 61106-MBW-D20 141 4 | 64277-MEJ-J00 144 8 | |||||
| 108 15 | 50357-MEJ-000 137 9 | 52112-MCA-000 119 10 | 61108-MCA-000 112 3 | 64281-MFP-H50 144 9 | |||||
| 44721-MGH-H21 102 12 | 45250-MEJ-643 100 10 | 50384-045-670 129 9 | 52170-MEJ-000 125 9 | 61301-MFP-A50 81 15 | 64360-MFP-900 143 17 | ||||
| 45250-MGP-D81 101 10 | 50500-MFV-010 124 2 | 52200-MFP-A50 125 10 | 61302-KE5-000 81 16 | 64365-MFP-900 143 18 | |||||
| 45423-KA4-700 122 7 | 50522-MEJ-000 124 3 | 52200-MFP-SP0 125 10 | 61303-MCE-H50 81 17 | 64370-MFP-900 143 19 | |||||
| 44721-MLN-ES1 102 12 | 45504-410-003 87 12 | 50523-MEJ-000 124 4 | 52400-MFP-A51 127 1 | 61304-379-690 81 18 | 64375-MFP-900 143 20 | ||||
| 89 11 | 50524-MFP-N00 120 17 | 52400-MFP-JE1 127 1 | 61311-MFP-A50 81 19 | 64386-MS2-000 62 7 | |||||
| 44722-MGC-003 102 12 | 45504-MAT-E01 92 8 | 50526-MEJ-000 124 5 | 52400-MFP-SP1 128 1 | 61317-MEJ-720 81 20 | 64500-MFP-901 143 21 | ||||
| 103 12 | 50530-MEJ-010 124 6 | 52423-MFP-SP1 128 2 | 61318-MEJ-720 81 21 | 64535-MFJ-D00 135 22 | |||||
| 107 15 | 50540-MBB-000 124 7 | 52487-MZ1-003 127 2 | 61405-MFP-900 95 9 | 64700-MFP-900 143 22 | |||||
| 44722-MGH-H21 102 12 | 45512-MA6-006 87 14 | 50612-MM5-000 123 2 | 52488-MEJ-671 127 3 | 61406-MFP-600 95 10 | 64750-MFP-900 143 23 | ||||
| 89 13 | 50617-MM5-000 123 3 | 52497-MEE-003 127 4 | |||||||
| 44722-MLN-ES1 102 12 | 45513-MEL-D21 104 16 | 50619-MM5-000 123 4 | 52500-MFP-A51 127 5 | 64000 | 77000 | ||||
| 45513-MM5-016 87 15 | 50639-ML0-010 123 5 | 52500-MFP-JE1 127 5 | |||||||
| 44723-MGC-003 102 12 | 89 14 | 50642-MM5-000 123 6 | 52500-MFP-SP1 128 3 | 64100-MFP-901ZA 141 5 | 77156-MFP-C80 112 4 | ||||
| 103 12 | 50644-MM5-000 123 7 | 64122-MBB-300 140 31 | 77200-MFP-JG1 112 5 | ||||||
| 107 15 | 50650-MFP-JC0 123 8 | 53000 | 64165-MGH-640 129 10 | 77200-MFP-N91 112 5 | |||||
| 108 15 | 50655-MFP-J900 123 9 | 64210-MFP-JD0ZA 141 6 | 77204-312-000 112 6 | ||||||
| 44723-MGH-H21 102 12 | 92 11 | 50661-MV9-000 123 10 | 53100-MFP-JC0 93 10 | 64210-MFP-JF0ZA 141 6 | 77215-GC2-000 112 7 | ||||
| 107 15 | 50710-MGC-JB2 137 10 | 53104-MEE-000 93 11 | 64210-MFP-JP0ZA 141 6 | 77215-MFP-N90 131 8 | |||||
| 44723-MLN-ES1 103 12 | 89 16 | 50710-MGC-JB3 137 10 | 53105-KV3-000 93 11 | 64210-MFP-JT0ZA 141 6 | 77220-KY6-010 112 8 | ||||
| 部品番号 買見出 | 部品番号 買見出 | 部品番号 買見出 | 部品番号 買見出 | 部品番号 買見出 | 部品番号 買見出 | 部品番号 買見出 | 部品番号 買見出 | ||
| 77220-MFP-JCOZB 112 9 | 83710-MFP-H5OZA 114 8 | 86642-MFP-JFOZA 152 7 | 86774-MFP-SGOZA 154 10 | 89221-371-000 145 8 | 90082-HA0-000 56 11 | ||||
| 77220-MFP-JEOZA 112 9 | 115 8 | 86642-MFP-JPOZA 152 7 | 157 14 | 89221-429-000 145 9 | 90083-657-000 59 7 | ||||
| 77220-MFP-JNOZA 112 9 | 83710-MFP-JEOZA 114 8 | 86642-MFP-JTOZA 149 7 | 86774-MFP-SPOZA 154 10 | 89221-MF8-770 145 10 | 90084-MN8-010 62 12 | ||||
| 77220-MFP-JROZA 112 9 | 83710-MFP-JFOZA 114 8 | 86643-MFP-JDOZA 149 8 | 157 14 | 89228-MR8-000 145 11 | 90085-413-781 61 7 | ||||
| 77220-MFP-SGOZA 112 9 | 83710-MFP-JNOZA 114 8 | 86643-MFP-JFOZA 152 8 | 86831-MFP-A50ZB 148 9 | 89230-MB1-000 145 12 | 90085-MZ1-000 62 13 | ||||
| 77220-MFP-SPOZA 112 9 | 83710-MFP-JPOZA 114 8 | 86643-MFP-JPOZA 152 8 | 151 9 | 89256-MAZ-000 145 13 | 90087-MR1-000 62 14 | ||||
| 77235-MFP-H50 144 10 | 83710-MFP-SBOZA 115 8 | 86643-MFP-JTOZA 149 8 | 154 11 | 90101-K87-A00 97 5 | |||||
| 77235-MJE-D00 112 10 | 83710-MFP-SGOZA 115 8 | 86643-MFP-SBOZA 156 9 | 86831-MFP-H7OZA 153 14 | 90000 | 90101-MEJ-000 125 12 | ||||
| 77239-MFP-A51 112 11 | 83710-MFP-SJOZA 115 8 | 86643-MFP-SJOZA 156 9 | 157 15 | 90101-MFP-SP1 99 3 | |||||
| 77239-MFP-A52 112 11 | 83710-MFP-SPOZA 115 8 | 86644-MFP-JDOZA 149 9 | 86831-MFP-SGOZA 154 11 | 90001-MAZ-000 70 9 | 90101-MGH-640 88 24 | ||||
| 77251-GR1-000 145 2 | 83730-MFP-600 115 9 | 86644-MFP-JFOZA 152 9 | 86831-MFP-SJOZA 157 15 | 90002-MAZ-000 70 10 | 90102-KWT-900 143 27 | ||||
| 77310-MFP-N90 112 12 | 86644-MFP-JPOZA 152 9 | 86833-MFP-JEOZA 151 10 | 90002-MCZ-000 73 17 | 90102-MAS-000 108 16 | |||||
| 77312-MFP-N90 112 13 | 84000 | 86644-MFP-JTOZA 149 9 | 153 15 | 90003-MAZ-000 70 11 | 90102-MEJ-000 137 12 | ||||
| 77320-MFP-N90 112 14 | 86644-MFP-SBOZA 156 10 | 86833-MFP-JNOZA 151 10 | 90004-GHB-640 62 9 | 90102-MN8-700 137 13 | |||||
| 77322-MFP-N90 112 15 | 84114-MFP-CBO 110 25 | 86644-MFP-SJOZA 156 10 | 153 15 | 90004-MM5-000 73 18 | 90103-HN1-A40 130 10 | ||||
| 84601-HA7-670 116 18 | 86771-MFP-JCOZA 148 5 | 86833-MFP-SGOZA 155 12 | 90005-MAZ-000 70 12 | 90103-KCM-620 120 18 | |||||
| 80000 | 150 10 | 157 16 | 90005-MEJ-000 51 8 | 90103-MEJ-000 81 22 | |||||
| 86000 | 86771-MFP-JEOZA 151 5 | 86833-MFP-SPOZA 155 12 | 90006-GHB-670 87 22 | 90103-MGC-000 137 14 | |||||
| 80100-MFP-A50 129 11 | 152 10 | 157 16 | 90006-MM5-640 70 13 | 90104-KR3-670 129 14 | |||||
| 80103-MFE-670 131 9 | 86101-MFP-900ZA 149 2 | 86771-MFP-JNOZA 151 5 | 86834-MFP-JEOZA 151 11 | 90011-MGE-000 65 22 | 90104-MGC-000 137 15 | ||||
| 80105-MEJ-000 137 11 | 152 2 | 153 16 | 90011-MM5-640 70 14 | 90105-HP1-000 104 22 | |||||
| 80118-MFJ-D00 91 8 | 156 2 | 153 16 | 90013-B83-000 65 23 | 90105-KEM-900 88 25 | |||||
| 80200-MFP-JCO 129 12 | 86102-MFP-A50ZB 148 2 | 86771-MFP-JROZA 148 5 | 153 16 | 90013-GHB-660 87 23 | 90105-MBT-610 103 17 | ||||
| 80201-MCZ-000 131 10 | 150 10 | 153 16 | 90105-MCE-750 88 26 | ||||||
| 80203-MEJ-300 129 13 | 86102-MFP-A50ZC 154 2 | 86771-MFP-SGOZA 154 7 | 86834-MFP-SGOZA 155 13 | 90105-MFL-D20 108 17 | |||||
| 156 3 | 156 11 | 157 17 | 89 21 | ||||||
| 81000 | 86102-MFP-JEOZA 151 2 | 86771-MFP-SPOZA 154 7 | 86834-MFP-SPOZA 155 13 | 92 16 | 90105-MM4-000 120 19 | ||||
| 152 3 | 156 11 | 157 17 | 90105-MFQ-720 96 2 | ||||||
| 81214-MEJ-720 96 2 | 86150-KPG-901 83 10 | 86772-MFP-JCOZA 148 6 | 87000 | 90013-GHB-700 104 21 | 90105-MFQ-720 88 27 | ||||
| 81312-GJS-000 125 11 | 86772-MFP-JEOZA 151 6 | 87505-MGC-JDO 146 2 | 90014-952-000 140 32 | 90105-MFQ-720 88 27 | |||||
| 84 10 | 152 11 | 147 2 | 90015-MM5-640 70 15 | 90105-MFQ-720 88 27 | |||||
| 83000 | 86170-MFP-JCOZA 146 1 | 86772-MFP-JNOZA 151 6 | 87505-MGC-JDO 146 2 | 90016-KAE-000 132 9 | 89 22 | ||||
| 147 1 | 152 11 | 147 2 | 90018-425-000 51 9 | 89 22 | |||||
| 86171-MFP-SGOZA 154 3 | 86772-MFP-JNOZA 151 6 | 87505-MKA-KDO 146 2 | 90019-MB0-000 69 12 | 90106-KEZ-000 132 9 | |||||
| 83119-MG9-000 62 8 | 152 11 | 147 2 | 90020-GHB-680 66 24 | 90106-KEZ-000 81 23 | |||||
| 83512-MAN-600 110 23 | 86171-MFP-SPOZA 154 3 | 86772-MFP-JROZA 148 6 | 87508-MJJ-D31 146 3 | 90020-GHB-810 66 26 | 90106-KYZ-701 96 3 | ||||
| 83551-300-000 110 24 | 86172-MFP-SGOZA 154 4 | 86772-MFP-SGOZA 154 8 | 87522-KFK-J30 147 4 | 90021-ZC3-000 50 8 | 90106-MBZ-G00 106 21 | ||||
| 83551-MEJ-000 114 2 | 86172-MFP-SPOZA 154 5 | 86772-MFP-SPOZA 154 8 | 87525-MAM-700 147 5 | 90021-MGZ-000 78 12 | 90106-MEJ-000 138 16 | ||||
| 83551-MFQ-600ZB 114 3 | 86172-MFP-SPOZA 154 4 | 86773-MFP-JCOZA 148 7 | 87541-MEJ-720 146 4 | 90023-MW-000 64 4 | 90106-MFQ-620 90 23 | ||||
| 83601-MBO-000 114 4 | 86172-MFP-SPOZA 154 4 | 86773-MFP-JCOZA 154 7 | 87560-MY1-701 146 5 | 90025-GHB-720 66 27 | 90106-MFQ-620 103 18 | ||||
| 83605-MEJ-000 148 1 | 86211-MJK-N20 148 3 | 86773-MFP-JEOZA 151 7 | 87560-MY1-701 146 5 | 90028-GHB-630 66 28 | 90106-MFQ-620 103 18 | ||||
| 149 1 | 86211-MJK-N20 148 3 | 86773-MFP-JEOZA 151 7 | 87560-MY1-701 146 5 | 90028-GHB-630 66 28 | 90107-KCR-000 110 26 | ||||
| 151 1 | 149 4 | 86773-MFP-JNOZA 151 7 | 87560-MY1-701 146 5 | 67 7 | 90107-MFQ-E00 100 11 | ||||
| 152 1 | 151 3 | 86773-MFP-JNOZA 151 7 | 87560-MY1-701 146 5 | 67 7 | 90107-MFQ-E00 94 22 | ||||
| 154 1 | 152 4 | 86773-MFP-JNOZA 151 7 | 88000 | 58 3 | 90107-MFG-E00 94 22 | ||||
| 156 1 | 154 5 | 86773-MFP-JNOZA 153 12 | 67 8 | 90107-MFQ-E00 138 17 | |||||
| 83610-MFP-A5OZA 114 5 | 86212-MJK-N20 148 4 | 86773-MFP-JROZA 148 7 | 88110-MFP-901 143 24 | 69 14 | 90107-MFC-E00 138 18 | ||||
| 83610-MFP-H5OZA 114 5 | 150 12 | 88120-MFP-901 143 25 | 90028-GHB-690 59 6 | 90107-MGQ-E00 94 23 | |||||
| 83610-MFP-JEOZA 114 5 | 86212-MJK-N20 148 4 | 86773-MFP-SGOZA 154 9 | 88130-MFG-D00 85 8 | 62 10 | 90107-MFQ-E00 138 17 | ||||
| 83610-MFP-JFOZA 114 5 | 157 13 | 88201-MEJ-J00 143 26 | 90028-GHB-710 69 15 | 90108-GK1-000 125 14 | |||||
| 83610-MFP-JNOZA 114 5 | 86212-MJK-N20 148 4 | 86773-MFP-SPOZA 154 9 | 88210-MGC-N20 85 9 | 90028-GHB-780 62 11 | 90108-MFQ-E00 100 12 | ||||
| 83610-MFP-JPOZA 114 5 | 157 13 | 88537-MJE-D00 144 11 | 90032-MEJ-000 70 16 | 90108-MBG-E00 110 27 | |||||
| 83610-MFP-SBOZB 114 5 | 86212-MJK-N20 148 4 | 86774-MFP-JCOZA 148 8 | 89000 | 90037-422-003 74 19 | 90108-MFQ-D00 88 29 | ||||
| 83610-MFP-SGOZA 114 5 | 86641-MFP-JDOZA 149 6 | 86774-MFP-JEOZA 150 13 | 89000 | 90038-GHB-680 73 19 | 90108-MFC-JB1 138 19 | ||||
| 83610-MFP-SJOZA 114 5 | 86641-MFP-JFOZA 152 6 | 86774-MFP-JEOZA 151 8 | 89101-MBW-000 145 3 | 90042-MM5-000 70 17 | 90108-MGQ-670 124 8 | ||||
| 83610-MFP-SPOZB 114 5 | 86641-MFP-JPOZA 152 6 | 86774-MFP-JNOZA 153 13 | 89103-MFP-SPO 145 4 | 90048-MKC-A00 70 18 | 90108-MKQ-670 124 8 | ||||
| 83630-MFP-600 114 6 | 86641-MFP-JTOZA 149 6 | 86774-MFP-JNOZA 151 8 | 89104-MFP-SPO 145 5 | 90050-MJP-G51 60 18 | 90108-MR7-000 95 11 | ||||
| 83651-MFP-600ZB 114 7 | 86641-MFP-SBOZA 156 8 | 86774-MFP-JSOZA 148 8 | 89216-KE5-000 145 6 | 90065-MLQ-900 122 10 | 90109-MFQ-E00 124 9 | ||||
| 83710-MFP-A5OZA 114 8 | 86641-MFP-SJOZA 156 8 | 86774-MFP-JCOZA 150 13 | 89217-WAT-000 145 7 | 90069-MCT-000 70 19 | 90109-MFQ-E00 83 11 | ||||
| 86642-MFP-JDOZA 149 7 | 90071-MBQ-000 68 12 | 90109-MZS-008 83 12 | |||||||


| 部品番号索引 | ||||||||||
| 部品番号 | 頁見出 | 部品番号 | 頁見出 | 部品番号 | 頁見出 | 部品番号 | 頁見出 | 部品番号 | 頁見出 | 部品番号 |
| 90109-MZ5-008 | 84 11 | 90165-MCJ-000 | 94 23 | 90464-MAT-000 | 75 27 | 90690-MGS-D81 | 106 23 | 91312-MFV-003 | 66 39 | 92 24 |
| 90110-KCZ-U00 | 83 13 | 90180-MN8-006 | 106 22 | 90464-MR7-000 | 75 28 | 90701-MV9-670 | 70 22 | 80 1 | 93894-05022-07 | 82 4 |
| 90110-MGP-D60 | 110 28 | 90191-MAJ-G00 | 94 24 | 90485-040-000 | 76 23 | 90741-MAZ-000 | 73 21 | 91313-MB0-003 | 69 17 | 93901-24480 |
| 90110-MKS-E20 | 85 10 | 90191-MK6-670 | 94 25 | 90501-MFJ-D00 | 120 24 | 90852-446-630 | 138 25 | 80 1 | 93903-22420 | 83 15 |
| 86 8 | 90201-415-000 | 88 32 | 90504-MAG-000 | 120 25 | 90852-898-000 | 143 37 | 91313-MFV-003 | 67 9 | 84 12 | |
| 90111-162-000 | 140 34 | 90 27 | 90505-MC4-000 | 143 34 | 79 1 | 93903-24380 | 115 13 | |||
| 90111-187-000 | 129 15 | 92 19 | 90505-MFP-N90 | 129 18 | 91000 | 91313-MN5-004 | 63 19 | 143 38 | ||
| 90111-MR5-000 | 132 10 | 90201-428-900 | 95 12 | 90506-425-830 | 95 14 | 80 1 | 93903-25480 | 116 23 | ||
| 90112-GR2-000 | 129 16 | 90203-MF9-710 | 124 11 | 90506-MFP-N90 | 130 11 | 91001-MB6-680 | 75 33 | 91313-PC9-003 | 70 24 | 93903-25580 |
| 90112-MBR-J10 | 123 17 | 90204-634-000 | 51 10 | 90507-MGH-640 | 82 2 | 91002-459-773 | 66 32 | 80 1 | 93903-35280 | 116 24 |
| 90112-MBS-000 | 115 10 | 90213-PH3-000 | 110 32 | 90508-MGE-D00 | 85 13 | 91015-KT8-005 | 95 16 | 91320-MB0-000 | 68 14 | 93903-35280 |
| 90112-MT4-000 | 143 28 | 90231-MCH-000 | 60 19 | 86 9 | 91016-KT8-005 | 95 17 | 91333-PNC-006 | 63 20 | 93911-25520 | |
| 90113-GFP-B00 | 120 20 | 90301-473-003 | 110 33 | 90511-MFP-C60 | 95 15 | 91022-MEJ-003 | 75 34 | 80 1 | 93911-25680 | 116 25 |
| 90113-MAT-000 | 115 11 | 90301-MBR-J10 | 126 15 | 90521-MEJ-000 | 129 19 | 91022-MGC-N21 | 75 35 | 91356-425-003 | 63 21 | 93913-154J0 |
| 90114-KW7-900 | 131 11 | 90302-425-830 | 95 13 | 90521-MFP-N90 | 94 28 | 91024-MM5-003 | 60 23 | 80 1 | 93913-24220 | 131 14 |
| 90114-KWL-000 | 112 16 | 90302-MCZ-000 | 96 4 | 90522-170-700 | 129 20 | 91051-MBR-003 | 108 22 | 91356-KA4-711 | 98 25 | 93913-25480 |
| 90114-MA5-671 | 88 30 | 90303-HAO-680 | 91 9 | 90525-030-000 | 83 14 | 91053-MAZ-003 | 108 23 | 91370-461-000 | 71 25 | |
| 90 24 | 90304-GE8-003 | 127 8 | 90525-428-900 | 62 15 | 91053-MGS-D31 | 103 22 | 80 1 | 94000 | ||
| 92 17 | 128 6 | 90535-KB9-000 | 94 29 | 91059-KY2-711 | 94 30 | 91455-KEA-000 | 94 31 | |||
| 90114-MFP-N00 | 120 21 | 90304-MEI-670 | 120 23 | 90543-MV9-670 | 50 9 | 91071-MRT-003 | 126 18 | 91456-MCW-D01 | 113 18 | 94001-06000-0S |
| 90114-MGE-000 | 143 29 | 90304-MK4-000 | 94 26 | 79 1 | 91072-MRT-003 | 126 19 | 91463-MEJ-000 | 66 40 | 94002-06020-0S | |
| 90115-MBR-J10 | 122 11 | 90305-MB4-003 | 126 16 | 90544-283-000 | 98 22 | 91101-MGC-N21 | 75 36 | 91505-SLO-003 | 129 22 | 94002-08000-0S |
| 90115-MEE-000 | 98 20 | 90306-KFO-003 | 108 19 | 90545-300-000 | 88 33 | 91103-429-000 | 66 33 | 140 40 | 94021-06070-0S | 90 32 |
| 90115-MV9-000 | 123 18 | 90306-MBR-000 | 126 17 | 90 28 | 91103-KT7-000 | 76 24 | 91508-MGP-D00 | 116 20 | 94050-04000 | |
| 90116-375-000 | 64 5 | 90306-MFP-N91 | 108 20 | 92 20 | 91202-MRT-003 | 126 20 | 91509-GB2-720 | 144 13 | 94050-05000 | |
| 90116-KV3-701 | 98 21 | 90309-KFO-003 | 94 27 | 105 26 | 91204-ME8-003 | 66 34 | 91509-GE2-760 | 144 14 | ||
| 90116-MAT-000 | 120 22 | 90310-MGS-D31 | 85 12 | 90551-MG7-000 | 91 10 | 91204-MG8-003 | 66 35 | 91540-S7S-003 | 85 15 | 94050-05020 |
| 90116-MBV-710 | 127 6 | 90312-GFO-000 | 97 6 | 90557-230-000 | 122 14 | 91207-MAT-003 | 75 37 | 86 13 | 94050-06000 | 136 26 |
| 128 4 | 90312-MT3-000 | 144 12 | 90563-ZV4-000 | 127 9 | 91209-MBO-003 | 66 36 | 106 24 | 94050-06080 | 111 37 | |
| 90116-MF9-000 | 129 17 | 90315-MK3-003 | 140 36 | 128 7 | 91212-422-006 | 105 27 | 119 12 | 136 27 | ||
| 90116-SPO-003 | 143 30 | 90364-MEJ-000 | 138 21 | 90601-KJ9-000 | 82 3 | 91251-MBR-003 | 108 24 | 91542-SNA-003 | 64 7 | 94050-08000 |
| 90117-MEJ-J00 | 143 31 | 90401-MAZ-000 | 108 21 | 90601-MEJ-000 | 92 21 | 91252-MC4-013 | 103 23 | 91651-ZG5-D00 | 138 26 | 94050-10000 |
| 90117-MJP-G60 | 90 25 | 90401-MEJ-610 | 51 11 | 90603-MN4-000 | 75 29 | 91254-MEJ-013 | 98 23 | 91771-MKG-D81 | 133 14 | 94050-10070 |
| 90118-KY1-000 | 122 12 | 90401-MS2-610 | 60 20 | 90604-MM5-000 | 75 30 | 91254-MJC-AO1 | 108 25 | 94101-06000 | 94 32 | |
| 90118-ML7-000 | 104 24 | 90405-MFA-D00 | 64 6 | 90605-MM5-000 | 75 31 | 91301-250-000 | 59 8 | |||
| 90120-GHB-611 | 140 35 | 90426-355-000 | 122 13 | 90606-MM5-000 | 75 32 | 80 1 | 92000 | 111 38 | ||
| 90120-MEJ-J00 | 143 32 | 90428-PD6-003 | 110 34 | 90650-KW3-000 | 130 12 | 123 20 | ||||
| 90121-MV9-670 | 66 29 | 90432-MM8-003 | 60 21 | 90651-KV6-003 | 86 10 | |||||
| 90128-MEJ-J00 | 143 33 | 90441-ME9-000 | 70 20 | 134 14 | ||||||
| 90129-MGZ-J00 | 135 23 | 80 1 | 143 35 | 80 1 | ||||||
| 90130-MEJ-J00 | 110 29 | 90442-397-000 | 56 12 | 90651-MA5-671 | 88 34 | 91302-MBO-013 | 66 37 | 92800-14000 | 69 18 | |
| 90130-MGS-D31 | 85 11 | 79 1 | 90 29 | 80 1 | ||||||
| 90131-KFK-630 | 103 20 | |||||||||
| 108 18 | 70 21 | 92 22 | ||||||||
| 127 7 | 80 1 | 9303-377-000 | 62 16 | |||||||
| 128 5 | ||||||||||
2024.05.01 J
| 部品番号索引 | ||||||
| 部品番号頁見出 | 部品番号頁見出 | 部品番号頁見出 | 部品番号頁見出 | 部品番号頁見出 | 部品番号頁見出 | 部品番号頁見出 |
| 95000 | 96600-08025-00 94 34 | |||||
| 96700-08012-07 111 41 | ||||||
| 95002-40800-08 119 15 | 96700-08040-07 113 22 | |||||
| 95002-41050-00 117 27 | ||||||
| 95002-41250-00 117 28 | 98000 | |||||
| 95002-41250-08 117 29 | ||||||
| 95002-50000 140 41 | 98069-58916 51 16 | |||||
| 95002-70000 140 42 | 98069-58926 51 16 | |||||
| 95003-23047-31 117 30 | 98200-41000 133 15 | |||||
| 95005-35030-20 78 15 | 134 16 | |||||
| 95005-35120-20 78 16 | 98200-42000 133 16 | |||||
| 95005-35130-20 119 16 | 134 17 | |||||
| 95005-35160-20 78 17 | 98200-43000 132 11 | |||||
| 95005-50390-30 140 43 | 133 17 | |||||
| 95005-80600-50 111 40 | 134 18 | |||||
| 95012-12001 113 20 | ||||||
| 95015-54000 105 31 | 99000 | |||||
| 95015-83000 123 24 | ||||||
| 95701-06010-08 140 44 | 99001-08000 145 14 | |||||
| 95701-06012-07 88 37 | 99001-10120 145 15 | |||||
| 99001-14170 145 16 | ||||||
| 99003-50000 145 17 | ||||||
| 95701-06012-08 136 29 | ||||||
| 95701-06014-00 56 13 | ||||||
| 71 27 | ||||||
| 77 26 | ||||||
| 113 21 | ||||||
| 95701-06014-07 91 13 | ||||||
| 94 33 | ||||||
| 95701-06016-00 69 21 | ||||||
| 95701-06016-07 83 17 | ||||||
| 95701-06020-08 136 30 | ||||||
| 95701-06022-07 136 31 | ||||||
| 95701-06025-00 68 16 | ||||||
| 95701-06025-07 95 18 | ||||||
| 95701-06040-00 69 22 | ||||||
| 77 27 | ||||||
| 95701-06050-00 71 28 | ||||||
| 95701-06095-00 66 43 | ||||||
| 95701-08022-07 91 14 | ||||||
| 95701-08040-00 71 29 | ||||||
| 95701-08050-00 71 30 | ||||||
| 95701-08055-08 51 15 | ||||||
| 95701-08060-00 71 31 | ||||||
| 95701-08080-00 71 32 | ||||||
| 95701-08095-00 71 33 | ||||||
| 95801-06080-00 66 44 | ||||||
| 96000 | ||||||
| 96001-06014-07 95 19 | ||||||
| 96001-06018-00 140 45 | ||||||
| 96001-06025-07 140 46 | ||||||
| 96211-08000 123 25 | ||||||
| 96300-06016-00 105 32 | ||||||
| 96300-08040-00 121 29 | ||||||
| 96600-06012-00 64 8 | ||||||
| 96600-06014-07 143 39 | ||||||
| 96600-08016-07 138 29 | ||||||


| 部品名 | 頁見出 | 部品名 | 頁見出 | 部品名 | 頁見出 | 部品名 | 頁見出 |
| [ア] | ガイド,コート | 93 6 | カバ-B,L.インナー | 143 20 | [キ] | ||
| アーム,ボケットリッド | 144 1 | ガイド,センサーコード | 87 4 | カバ-B,L.サイド | 115 9 | ギヤー,カウンターシャフトサード | 74 8 |
| アーム,L.ステップ | 123 6 | ガイド,ハーヌス | 141 2 | カバ-B,R.インナー | 143 18 | ギヤー,カウンターシャフトシククス | 74 16 |
| アーム,R.ステップ | 123 2 | ガイド,A,カムチエン | 56 8 | カバ-B,R.サイド | 114 6 | ギヤー,カウンターシャフトセカンド | 74 5 |
| アームCOMP.,ギヤーチンジ | 122 2 | ガイド,COMP.,オイルボンプチエン | 70 4 | カバ-COMP.,ツッパー | 133 7 | ギヤー,カウンターシャフトファースト | 74 3 |
| アウタ-COMP.,クラッチ | 60 1 | ガイド,COMP.,プロントプレーキホース | 93 9 | カバ-COMP.,ウォーターポンプ | 134 7 | ギヤー,カウンターシャフトアイフス | 74 14 |
| アウタ-COMP.,スターティングクラッチ | 61 6 | ガイド,COMP.B,カムチエン | 104 6 | カバ-COMP.,パッタリー | 65 8 | ギヤー,カウンターシャフトフォース | 74 10 |
| アクスル,フロントホイール | 102 3 | ガスケット,ウォータージョイント | 56 6 | カバ-COMP.,ライセンス | 129 8 | ギヤー,スターティングクション | 61 2 |
| アクスル,リーヤーホール | 107 3 | ガスケット,ウォーターボンプカバー | 67 2 | カバ-COMP.,L.クランクース | 131 6 | ギヤー,スターティングアイドル | 61 5 |
| アンテナASSY.,ETC | 135 17 | ガスケット,エキゾーストパイプ | 79 1 | カバ-COMP.A,L.インナー | 62 1 | ギヤー,バランサー | 72 13 |
| [イ] | ガスケット,シリンダー | 65 9 | カバ-COMP.A,R.インナー | 143 19 | ギヤー,メインシャフトサード&フォース | 74 7 | |
| インジエクターASSY.,フューエル | 78 6 | ガスケット,シリダーヘウッド | 79 1 | カブラー,ダミー | 143 14 | ギヤー,メインシャフトシククス | 74 15 |
| インシコレーター,スロツトルボディ | 68 9 | ガスケット,スレープシリンダー | 51 3 | カムシャフトCOMP.,インレット | 134 15 | ギヤー,メインシャフトセカンド | 74 4 |
| インシコレーター,スロツトルボディ | 51 4 | ガスケット,テンショーリフター | 79 1 | カムシャフトCOMP.,エキゾースト | 53 2 | ギヤー,メインシャフトアイフス | 74 12 |
| [ウ] | ガスケット,ヘッドカバー | 79 1 | カラー | 53 3 | ギヤー-COMP.,スターティングドリブン | 61 4 | |
| ウインカーASSY.,L.フロント | 130 4 | ガスケット,L.サイドホルダー | 65 14 | カラー | 81 6 | キー,シートロツグ | 112 11 |
| ウインカーASSY.,R.フロント | 130 8 | ガスケット,オイルフィルター | 80 1 | カラー28X13 | 125 11 | キー,スペシャルウッドラフ25X14 | 73 21 |
| ウインドストリーンゼリト | 141 5 | カウルセット,L.サイド | 142 13 | カラー30X11.2 | 74 13 | キー,トップ | 83 4 |
| ウエイト,ステアリングハンドル | 93 12 | カウルセット,R.サイド | 141 11 | カラー6X10 | 74 6 | キーセット | 84 4 |
| ウエイト,B,バランス | 102 12 | カウルASSY.,フロントセンター | 142 11 | カラー8.8X11 | 82 2 | キーセット | 93 3 |
| 103 12 | カウルASSY,リヤー | 50 5 | カラー,エチゾーストバイブマウンティング | 91 10 | キーコップ,イモビライザー | 93 7 | |
| 107 15 | カウルセット,A,カイール | 79 1 | カラー,ガイドプレートディスクランス | 120 14 | キャツプ,14MN | 62 12 | |
| 108 15 | カウルセットB,オイル | 65 5 | カラー,ギヤーシャフトレバーセジティング | 76 14 | キャツプ,30MN | 62 14 | |
| ウエイトB,ステアリングハンドル | 93 11 | カウルセット,KS,オイル | 80 1 | カラー,シアツター | 129 20 | キャツプ,エアーダクト | 116 8 |
| カウルセット,L.サイド | 79 1 | カラー,スイクングアームピポット | 76 8 | キャツプ,オイルカワ | 104 16 | ||
| カウルセット,R.サイド | 80 1 | カラー,ステップロアー | 125 7 | キャツプ,オイルフィラー | 59 5 | ||
| カウルセット,KS,オイル | 69 11 | カラー,ステップロアー | 112 2 | キャツプ,シリダーヘッドサイド | 50 2 | ||
| カウルセット,L.サイド | 142 13 | カラー,スプライン28X11 | 123 16 | キャツプ,ソケットボルト8MM | 94 31 | ||
| カウルセット,R.サイド | 141 11 | カラー,スプライン30X11 | 74 11 | キャツプ,ダミー | 113 5 | ||
| カウルセット,KS,オイル | 142 11 | カラー,スプライング | 74 9 | キャツプ,テールライト | 133 5 | ||
| カウルセット,KS,オイル | 141 6 | カラー,スペシャル | 98 3 | キャツプ,プリーダー | 134 5 | ||
| カウルセット,KS,オイル | 112 9 | カラー,デイスタンス | 62 2 | キャツプ,テールライト | 131 4 | ||
| カウルセット,KS,オイル | 74 2 | カラー,ドラムストツバー | 60 3 | キャツプ,マスターシリンダー | 65 20 | ||
| カバー,クラツスイツチ | 104 10 | カラー,バンクアングルセンサー | 72 14 | キャツプ,マスターシリンダー | 100 4 | ||
| カバー,スクリュー | 84 5 | カラー,フエンダー | 76 16 | キャツプ,マスターシリンダー | 87 15 | ||
| カバー,スターターマグネツックスイツチ | 85 4 | カラー,フロントホイールサイド | 135 23 | キャツプ,マスターシリンダー | 89 14 | ||
| カバー,スト | 86 4 | カラー,フロントホイールサイド | 91 8 | キャツプ,マスターシリンダー | 92 10 | ||
| カバー,マフラーメー | 81 14 | カラー,ヘッドライトケース | 102 9 | キャツプ,マスターシリンダー | 120 4 | ||
| カバー,メーター | 132 5 | カラー,ヘッドライトピツティング | 102 4 | キャツプ,マスターシリンダー | 120 4 | ||
| カバー,メーター | 122 3 | カラー,ボディカバー | 81 16 | キャツプ,マスターシリンダー | 62 3 | ||
| カバー,リードバルブ | 120 7 | カラー,マフローマワンティング | 97 6 | キャツプ,マスターシリンダー | 129 6 | ||
| カバー,ロックゲット | 50 3 | カラー,メイシギヤリバー | 120 2 | キャツプ,マスターシリンダー | 135 5 | ||
| カバー,L.エイータリーナサイド | 85 8 | カラー,ラジエターワンティング | 70 2 | キャツプ,マスターシリンダー | 139 15 | ||
| カバー,L.サイド | 114 7 | カラー,リヤーアクスル | 139 11 | キャツプ,B,ピポット | 126 17 | ||
| カバー,L.メーター | 62 4 | カラー,リヤーアクスルディスクス | 125 4 | キャツプ,COMP.,フローエイティー | 110 18 | ||
| カバー,L.リヤーケランクース | 143 16 | カラー,リヤーエジンハンガー | 107 8 | キャツプ,COMP.,ラジエター | 139 6 | ||
| カバー,R.エイータリーナサイド | 65 6 | カラー,ロウクセントイング | 137 9 | キャーニスコープ,マスターコップ,ASSY.,リヤー | 119 1 | ||
| カバー,R.クラツクース | 114 3 | カラー,L.フロントホールサイド | 62 8 | キャーツパーサブASSY.,L.フロント | 106 11 | ||
| カバー,R.メーター | 59 1 | カラー,L.リヤーホイルサイド | 125 5 | キャーツパーサブASSY.,R.フロント | 100 8 | ||
| カバー,USBチャージャー | 143 15 | カラー,R.フロントホールサイド | 107 4 | キャーツパーサブASSY.,R.フロント | 101 8 | ||
| カバー,USBチャージャー | 129 5 | カラー,R.リヤーホイルサイド | 102 6 | キャーツパーサブASSY.,R.フロント | 100 10 | ||
| カバー,セツト,L.サイド | 114 8 | カラー,A.フロントフェンダー | 107 5 | キャーツパーサブASSY.,R.フロント | 101 10 | ||
| カバー,セツト,R.サイド | 115 8 | カラー,B.ピポット | 119 11 | [ク] | |||
| カバー,ASSY.,クラツチ | 114 5 | カラー,B.リヤーホイルディスクス | 125 8 | グリップ,スクリュードライバー | 145 17 | ||
| カバー,ASSY.,シリダーヘウッド | 59 2 | カラー,B.リヤーホイルディスクス | 107 9 | ||||
| グリップ、リヤーホイールレンチ | 145 13 | クリップ、サブタンクホース | 118 4 | サーモスタット | 139 20 | [ス] | |
| グリップ、L.リヤー | 112 14 | クリップ、ジヨイント | 92 21 | サスペンション、ウインカーリレー | 133 9 | スイツチュニット、エンジンストツプ&グリップヒーター&グリップAPS | 85 1 |
| グリップ、R.リヤー | 112 12 | クリップ、デューブ | 140 41 | 134 9 | |||
| グリルCOMP、ラジエター | 139 17 | クリップ、パルサーコード | 42 | サスペンション、グリップヒーター | 135 14 | スイツチASSY.,ウインカー | 86 1 |
| グロメット、エアクリーナケース | 110 24 | クリップ、バッパーミール | 110 20 | 133 12 | 85 3 | ||
| グロメットA、エアクリーナケース | 143 34 | クリップ、バッパーミール | 143 30 | サスペンション、パワーリレー | 134 12 | 86 3 | |
| グロメットA、サイドカバー | 114 4 | クリップ、ハーネスパント | 64 7 | 134 12 | |||
| グロメットA、リヤーパー | 114 1 | クリップ、ハイテンションコード | 85 15 | サブコート、エンジン | 70 5 | スイツチASSY.,オイルプレッシャー | 70 6 |
| クッション、エアクリーナケース | 109 3 | クリップ、ピストンピン 19MM | 86 13 | サブスプリング、メインスタンド | 124 4 | スイツチASSY.,クラッチ | 92 6 |
| クッション、バッテリー | 132 3 | クリップ、ヘイス | 106 24 | サブハーネス、イグニツションコイル | 135 11 | スイツチASSY.,クラッチクルーズ | 92 7 |
| クッション、フエンダーB | 129 13 | クリップ、バッテリー | 119 12 | サブハーネス、インジエクター | 135 10 | スイツチASSY.,コンビネーション&ロック | 93 4 |
| クッション、フロートエンダー | 112 1 | クリップ、ヘイス | 120 15 | サブハーネス、クラック | 62 5 | スイツチASSY.,サイドスタンド | 124 1 |
| クッション、フロートフェーベルタンク | 109 6 | クリップ、ピストンピン 19MM | 72 5 | サブハーネス、ABS | 135 9 | スイツチASSY.,スターターマグネチック | 132 7 |
| クッション、フロートフェーベルタンク | 97 3 | クリップ、ピストンピン 19MM | 116 15 | スイツチASSY.,ニュートラル | 65 18 | ||
| クッション、フロートフェーベルタンク | 110 17 | クリップ、ベディカバー | 112 17 | [シ] | 70 7 | ||
| クッション、バッテリー | 129 9 | クリップ、リザーブタンクチューブ | 140 39 | スイツチASSY.,フロントストツプ&クルーズ | 87 2 | ||
| クッションASSY.,L.リヤー | 127 5 | クリップ、リイヤーハーネス | 65 3 | ジョイント、ウイーター | 67 1 | 89 1 | |
| クッションASSY.,R.リヤー | 128 3 | クリップ、リイヤーハーネス | 85 14 | ジョイント、オリアイス 0.75 | 119 2 | スイツチASSY.,リヤーストツプ&クルーズ | 122 5 |
| クッションASSY.,R.リヤー | 127 1 | クリップ、リイヤーハーネス | 91 12 | ジョイント、シンクエイ | 118 5 | スウィングアームサブ ASSY.,リヤー | 125 10 |
| クランクケースセット | 70 1 | (ケ) | ジョイント、ドライブチェン | 125 3 | スクリュー、4X14 | 81 7 | |
| クランクシャットCOMP. | 72 10 | ケース、ドライブチェン | 125 1 | ジョイント、ブリーザチコープ | 109 4 | スクリュー、6カタタピング 4X16 | 83 11 |
| クランバー、センサーコード | 87 10 | ケース、ヘイスライト | 81 15 | ジョイント、ブレーキロッド | 104 20 | スクリュー、オーバル 6X65 | 94 25 |
| クランバー、リヤーブレーキホース | 89 9 | ケース、L.ボトム | 98 19 | ジョイント、アイブワイ | 78 10 | スクリュー、ストツプ | 128 2 |
| クランバー、L.フロントブレーキ | 104 5 | ケース、R.ボトム | 98 10 | ジョイント、ブワーエイ | 78 11 | スクリュー、スペシャル 5X11 | 143 29 |
| クランバー、A,センサーコード | 106 13 | ケース、エアーリナー | 116 5 | ジョイント、ホース | 66 40 | スクリュー、スペシャル 6MM | 81 23 |
| クランバー、A,フロントブレーキホース | 106 19 | ケースASSY.,アップー | 83 9 | シート、クラッチアブリング | 60 16 | 83 13 | |
| クランバー、B,センサーコード | 89 8 | ケースB、エアーリナー | 84 9 | シート、ジャダーズリング | 60 5 | スクリュー、スペシャル 6X14 | 112 16 |
| クランバー、D,センサーコード | 87 3 | ケースC、エアーリナー | 116 6 | シート、スプリング | 98 4 | スクリュー、タツピング 3X16 | 83 15 |
| クランバー | 89 2 | ケースCOMP.,サモスタット | 116 9 | シート、バブルスプリング | 5 | スクリュー、タツピング 4X12 | 94 12 |
| クランバー | 104 1 | ケーブル,シートロック | 139 22 | シートASSY.,ダブル | 112 5 | 115 13 | |
| クランバー | 104 2 | ケーブル,シートモーター | 112 4 | シール、イグニツションスイッチ | 94 35 | 131 14 | |
| クランバー | 83 6 | ケーブル,スターターマー | 132 4 | シール、エアクリーナケース | 116 10 | 143 38 | |
| クランバー、ウォーターネス | 84 7 | ケーブル,バッテリーアース | 132 6 | シール、ジヨイント | 100 5 | 144 15 | |
| クランバー、ウォーターネス | 65 21 | ケーブル,フロートタンクストッパー | 110 16 | シール、ダスト | 98 23 | スクリュー、タツピング 4X14 | 83 12 |
| クランバー、ウォーターネス 25MM | 65 10 | シール、パルプステム | 53 1 | 84 11 | |||
| クランバー、クラッチパイプ | 93 1 | (コ) | シール、ブリーサー | 110 19 | スクリュー、タツピング 4X16 | 131 12 | |
| クランバー、フェーブ | 117 27 | シール、ポケット | 144 8 | スクリュー、タツピング 5X12 | 131 13 | ||
| 28 | シールセット、ピストン | 100 1 | 84 13 | ||||
| 29 | 101 1 | ||||||
| 119 15 | コイルASSY.,イグニツション | 135 1 | スクリュー、タツピング 5X20 | 117 26 | |||
| クランプ、パイプ | 87 1 | コツター、パルプ | 53 10 | 106 2 | 116 23 | ||
| クランプ、ハース | 122 15 | コツター、ダイオード | 133 3 | シールセット、フロントフォーク | 98 16 | スクリュー、タツピング 5X25 | 116 24 |
| クランプ、フレーキパイプ | 91 11 | コツター、マスターシリンダー | 134 3 | シールリング、インジエクター | 78 7 | ||
| クランプ、ホース 24-32MM | 140 28 | コントローラーシスYY.,グリップヒーター | 104 7 | シフター、ドラム | 76 7 | スクリュー、トラス 6X12 | 132 9 |
| クランプ、ホース 30-37MM | 67 3 | シム,タベット | 53 11 | スクリュー、パイザーセツティング | 131 11 | ||
| クランプ、マスターシリンダーオイルホース | 140 27 | (サ) | 54 11 | スクリュー、パン 5MM | 116 20 | ||
| クランプ、A.C.ジエレーターコード | 64 1 | シャフト、ギゼージフトオーク | 55 11 | スクリュー、パン 5X11.5 | 144 13 | ||
| クランプ、ABS3ード | 89 4 | シユラウドCOMP. | 76 4 | ||||
| クランプ、4X50 | 82 3 | サークリップ | 88 34 | シリンダーサブ ASSY.,クラッチマスター | 139 3 | スクリュー、パン 5X12 | 81 24 |
| クランプ、カウルトップ | 129 22 | サークリップ | 90 29 | シリンダーサブ ASSY.,フロントプレーキ | 92 4 | 115 12 | |
| クランプ、ケーブル 12MM | 140 40 | サークリップ タンタール 37MM | 92 22 | マスター | 87 13 | 115 10 | |
| クランプ、ケーブル 15MM | 106 23 | サークリップ エスタータール 14MM | 104 19 | 89 12 | 143 27 | ||
| クランプ、ケーブル 20MM | 138 23 | サークリップ エスタータール 15MM | 75 29 | スクリュー、パン 5X25 | 116 22 | ||
| クランプ、ケーブル 8MM | 138 24 | サークリップ リヤーマスターシリンダー | 75 30 | 120 19 | |||
| 121 26 | 140 33 | ||||||
| 96 3 | |||||||
| 120 20 | |||||||
| 120 20 | |||||||
| 120 20 | |||||||
| 120 20 |


| 部品名 | 頁見出 | 部品名 | 頁見出 | 部品名 | 頁見出 | 部品名 | 頁見出 |
| スクリコー,ドームアジヤステイング.... | 81 4 | ストライプ,L.サイドカバー...... | 157 17 | スプリング,ビームアジヤステイング... | 81 9 | タイヤ,フロント...... | 102 11 |
| スクリコー,ブリーダー...... | 65 17 | ストライプ,L.フロートルタンク...... | 154 4 | スプリング,フロントフォーケ...... | 98 2 | タイヤ,リヤー...... | 107 11 |
| 100 3 | 156 5 | スプリング,ボールプランシャー...... | 76 13 | タンク,ラジエターリザープ...... | 139 12 | ||
| 101 9 | ストライプ,L.フロントセンターカウル...... | 149 7 | スプリング,メイスタンド...... | 124 3 | タンクASSY.,フローエル...... | 109 5 | |
| 106 14 | 152 7 | スプリング,L.ステップリターン...... | 123 7 | ||||
| スクリコー,フラット 4X12...... | 88 35 | ストライプ,R.サイドカウル...... | 149 8 | スプリング,R.ステップリターン...... | 123 3 | [ チ ] | |
| 90 30 | 152 8 | スプリングセツト,アレーヘペダル...... | 122 9 | ||||
| 92 23 | 156 9 | スプリングASSY.,サイドスタンド...... | 124 7 | ||||
| スクリコー,メーターセツテイング...... | 129 14 | ストライプ,R.サイドカバー...... | 151 10 | スプリングCOMP.,バッド...... | 100 6 | チェン,オイルポンプ...... | 69 7 |
| スクリコーワッシャー...... | 81 8 | 153 15 | スプリング,オイルオンプドリアン...... | 69 4 | チェン,カム...... | 56 2 | |
| スクリコーワッシャー 4X12...... | 88 36 | 155 12 | スプリング,カム...... | 56 1 | チェン,ドライブ...... | 125 2 | |
| 90 31 | 157 16 | スプリング,ドライブ...... | 74 17 | チャージーユニット,USB...... | 129 4 | ||
| 92 24 | ストライプ,R.フロートルタンク...... | 154 3 | スプリング,B.ステアリングヘッドトツプ...... | 107 2 | チューブ......3.5X120...... | 78 16 | |
| スクリコーワッシャー 4X8...... | 85 10 | 156 4 | スベーサー,イクニツショコイル...... | 135 3 | チューブ......3.5X130...... | 119 16 | |
| 86 8 | ストライプ,R.フロントセンターカウル...... | 149 6 | スベーサー,フロントフィー...... | 109 13 | チューブ......3.5X160...... | 78 17 | |
| スクリコーワッシャー 5X12...... | 68 15 | 152 6 | スベーサー,フロントフォーキ...... | 101 11 | チューブ......3.5X30...... | 78 15 | |
| スクリコーワッシャー 5X22...... | 82 4 | ストライプA,L.リヤーカウル...... | 148 6 | スポンジ...... | 84 2 | チューブ......5X390...... | 140 43 |
| スクリコーワッシャー 5X25...... | 85 13 | 150 11 | チューブ......8X600...... | 111 40 | |||
| 16 | 151 6 | スライダー,チエン...... | 125 9 | チューブ......,エアーインジエクションコントロール...... | バルブ...... | ||
| 86 9 | 152 11 | スリーブ...... | 106 16 | チューブ......,エアークリーナー...... | 118 3 | ||
| 14 | 154 8 | スレットB.ステアリングヘッドトツプ...... | 95 13 | チューブ......,エアークリーナーコネケティング...... | 116 11 | ||
| スクリコーワッシャー 5X28...... | 94 28 | 156 12 | スレットCOMP..ステアリングヘッドトツプ...... | 95 8 | チューブ......,エンジンプリーザー...... | 116 14 | |
| スタンドCOMP..メイン...... | 124 2 | 157 12 | チューブ......,キヤニスタードレン...... | 119 3 | |||
| ステー,アジヤストスクリュー...... | 81 12 | ストライプA,R.リヤーカウル...... | 148 5 | [ セ ] | チューブ......,キャニスターパージコントロール...... | バルブ...... | |
| ステー,イグニツショコイル...... | 135 2 | 150 10 | チューブ......,タンク-キヤニスター...... | 119 5 | |||
| ステー,エアークリーナーサイドカバー...... | 114 2 | 151 5 | チューブ......,ドレン...... | 119 6 | |||
| ステー,キャアスター...... | 119 8 | 152 10 | センサー,エアーフローエルレシオ...... | 120 16 | チューブ......,バージコントロールパルブ...... | 109 12 | |
| ステー,グリップヒーターコード...... | 85 2 | 154 7 | センサー,オープンエアーテンプレチヤー...... | 141 3 | チューブ......,バージコントロールパルブ...... | 116 12 | |
| 86 2 | 156 11 | センサー,フロントホイールスピード...... | 87 5 | ||||
| ステー,スターターマグネチック...... | 132 1 | ストライプB,L.リヤーカウル...... | 148 8 | センサー,リヤーホイルスピード...... | 89 5 | チューブ......,ビニール8X12X470...... | 119 4 |
| ステー,センサーコード...... | 89 3 | 150 13 | センサー,ASSY.,アングル...... | 65 19 | チューブ......,フレツシャープースト...... | 78 1 | |
| ステー,テールライト...... | 131 3 | 151 8 | センサー,ASSY.,ウォーターテンプレチャー...... | 140 30 | |||
| 8 | 153 13 | センサー,ASSY.,エアーテンプレチャー...... | 116 17 | ||||
| ステー,バンクアングルセンサー...... | 119 9 | 154 10 | センサー,ASSY.,クラック...... | 62 6 | |||
| ステー,フィラータック...... | 139 8 | 157 14 | センサー,ASSY.,スピード...... | 70 8 | |||
| ステー,フェンダー...... | 137 11 | ストライプB,R.リヤーカウル...... | 148 7 | センサー,ASSY.,バンクアングル...... | 135 12 | チューブ......,リリープタンク...... | 139 13 |
| ステー,フロントブレーキホース...... | 87 11 | 150 12 | センサー,ASSY.,マップ...... | 116 16 | チューブ......,B.エアーインジエクションコントロール...... | バルブ...... | |
| 89 10 | 151 7 | ||||||
| ステー,ホーン...... | 95 10 | 152 12 | センター,クラッチ...... | 60 4 | [ テ ] | ||
| ステー,レギコレートレクチファイヤー...... | 135 8 | 153 12 | |||||
| ステー,ETCアンナ...... | 135 19 | 154 9 | [ タ ] | ||||
| ステー,L.カウルサイド...... | 143 23 | ストレーナ-COMP..オイル...... | 69 5 | ディスク,クラッチクリニックョン...... | 60 6 | ||
| ステー,R.カウルサイド...... | 143 22 | スパナ10X12...... | 69 5 | ダイオードASSY.,スリーウエイ...... | 133 1 | ディスク,リヤープレーキ...... | 107 14 |
| ステー-COMP.. | 64 3 | スパナ14X17...... | 69 5 | ディスクB,クラッチクリニックション...... | 60 7 | ||
| ステー,A,アッパーカウル...... | 143 21 | スパナB...... | 69 5 | ディスクCOMP..L.フロントブレーキ...... | 103 15 | ||
| ステー,ASSY..メーター...... | 83 5 | スパナ,ピン...... | 69 5 | ||||
| ステー,COMP..ヘッドライト...... | 81 19 | スピンントルCOMP..ジャーシフト...... | 69 5 | ディスクCOMP..R.フロントブレーキ...... | 103 13 | ||
| ステー,COMP..ホーン...... | 95 9 | スプリング,カーボンプラシ...... | 69 5 | テープ“,サイドカパープロテクター...... | 110 23 | ||
| ステムグッブ ASSY..スアリング...... | 95 7 | スプリング,ネックススターストツバー...... | 69 5 | テープ“,ダブルエイス...... | 129 3 | ||
| ストツパー、ターミナル...... | 68 10 | スプリング,クラツチ...... | 69 5 | テープ“,タングガード...... | 135 20 | ||
| ストツパー-COMP..ドラム...... | 76 15 | スプリング,ジャーダー...... | 69 5 | テープA,ダブルエイス...... | 109 11 | ||
| ストライプ、フロントセンターカウル...... | 156 8 | スプリング,シフトリターン...... | 69 5 | テールライトユニット...... | 136 33 | ||
| ストライプ,L.サイドカウル...... | 149 9 | スプリング,ストツプスイッチ...... | 69 5 | テンショナー,カムチエン...... | 131 2 | ||
| 152 9 | スプリング,スレープシリンダー...... | 69 5 | |||||
| 156 10 | スプリング,ドラムストツバー...... | 69 5 | [ ト ] | ||||
| ストライプ,L.サイドカバー...... | 151 11 | スプリング,パッド...... | 69 5 | ドライバー..スクリュー...... | 145 7 | ||
| 153 16 | 69 5 | ドラムCOMP..キャーシフト...... | 76 6 | ||||
| 155 13 | スプリング,パルプ...... | 69 5 | |||||
| トリム,フコ-エルタンク......109 8トレイ,ABSモジ コレーター......91 5[ ナ ] | [ ネ ] | バツジ,,R.ブロダクト...... | 154 5 | ピン,スプ リング 2X10...... | 105 30 | ||
| ヌック,フイラー...... | 139 7 | バツテリー...... | 156 6 | ピン,スプ リング 3X32...... | 144 16 | ||
| ネック,リザーブ タンクフイラー...... | 139 18 | バツド セット,フロント...... | 132 2 | ピン,タックステー...... | 110 30 | ||
| バツド セット,リヤー...... | 100 2 | ピン,ハンガー...... | 100 9 | ||||
| ナツト,6カク 10MM...... | 85 12 | [ ノ ] | バラサーセット...... | 101 3 | ピン,ピ ストン...... | 106 12 | |
| 98 26 | バルブ...... | 106 1 | ピン,ロツク 6MM...... | 61 1 | |||
| ナツト,6カク 6MM...... | 83 16 | ノツクピン 10X16...... | 50 10 | バルブ,インレツ...... | 72 1 | ピン,C,ピリオンステップ...... | 72 4 |
| 122 7 | 51 14 | バルブ,エキヅースト...... | 131 1 | ピンD,ジヨウント...... | 111 39 | ||
| 16 | 58 4 | バルブ,バージ コントロールソシノイド...... | 53 4 | ヒーターセット,L.ハンドル...... | 123 24 | ||
| ナツト,6カク 8MM...... | 105 28 | 70 22 | バルブ ASSY.,エキヅーストエアー...... | 53 5 | ヒーターエニット,R.ハンドル...... | 105 31 | |
| ナツト,キャツブ 6MM...... | 88 32 | ノツクピン 8X10...... | 66 33 | インジ エクション...... | 119 7 | ヒーターエニット,R.ハンドル...... | 85 6 |
| 90 27 | ノツクピン 8X14...... | 59 9 | バルブ ASSY.,グランプ イン...... | 118 6 | ヒューズ,ミニ...... | 86 5 | |
| 32 | 63 22 | バルブ ASSY.,リリーフ...... | 102 1 | ||||
| 92 19 | 66 42 | バルブ COMP.,リード...... | 107 12 | [ フ ] | |||
| 95 12 | 69 20 | バルブ オイル...... | 69 8 | ||||
| 110 32 | バント...... | 69 1 | |||||
| ナツト,キャツブ 8MM...... | 120 23 | ノツクピン 8X20...... | 51 13 | バント...... | 133 6 | ||
| ナツト,クリツブ 5MM...... | 116 19 | ノツクピン 8X26.4...... | 76 24 | バント...... | 134 6 | ||
| 129 21 | [ ハ ] | バント,インシュレーター...... | 51 5 | ||||
| 143 36 | |||||||
| 144 12 | |||||||
| ナツト,コネクティング ロツド...... | 72 8 | バー,アジ ヤスター...... | 145 5 | バント,エアーケリーナーコネクティング...... | 116 4 | プーケ,スリープ...... | 106 10 |
| バー,L.ピリオンステップ...... | 123 13 | バント,サクショウホース...... | 140 38 | プーケB...... | 106 18 | ||
| ナツト,サイド スタンド...... | 124 11 | バー,R.ピリオンステップ...... | 123 12 | バント,マラバー...... | 120 9 | プーケCOMP....... | 87 12 |
| ナツト,スクエア 5MM...... | 51 7 | バー-COMP.,サイド スタンド...... | 124 6 | バント,ワイヤー...... | 86 11 | ||
| ナツト,ステアリング ステム...... | 94 26 | バイブ,エンジンガード センター...... | 137 8 | バント,ユイチ...... | 130 12 | ||
| ナツト,スペ シャル...... | 81 13 | バイブ,ステアリング ハンドル...... | 93 10 | バント,ユイチ...... | 136 32 | ||
| ナツト,スペ シャル 6MM...... | 96 4 | バイブ,フコーエル...... | 78 8 | ||||
| ナツト,スペ シャル 6X7...... | 91 9 | バイブ,メインスタンド ピボット...... | 124 5 | バント,ユイチ 165MM...... | 86 10 | ||
| 139 2 | バイブ,L.ワオーター...... | 67 6 | |||||
| ナツト,セテインク...... | 140 36 | バイブ,R.ワオーター...... | 67 5 | ||||
| 140 36 | バイブ,COMP.,エキヅースト...... | 120 1 | |||||
| ナツト,ビームアジ ヤスティング...... | 81 11 | バイブ,COMP.,クラツチ...... | 92 5 | バント,ワイヤーハーネス...... | 134 4 | ||
| ナツト,フェンダーセツティング...... | 116 18 | バイブ,COMP.,フロントフォーケ...... | 98 6 | ||||
| ナツト,フランジ 10MM...... | 51 10 | バイブ,COMP.B.,フロントプレーキ...... | 91 3 | バント,ユロク...... | 129 7 | ||
| 126 15 | バイブ,COMP.B.,リヤープ レーキ...... | 91 1 | バント,ユロク...... | 113 20 | |||
| 138 27 | バイブ,COMP.C.,オイル...... | 69 9 | バント,ユロク...... | 133 2 | |||
| 28 | |||||||
| ナツト,フランジ 12MM...... | 108 19 | バイブ,COMP.C.,フロントプレーキ...... | 91 4 | ||||
| 138 21 | バイブ,COMP.C.,リヤープ レーキ...... | 91 2 | バース,オイルロック...... | 98 12 | |||
| ナツト,フランジ 4MM...... | 66 41 | バイブ,COMP.D.,オイル...... | 69 10 | ビース,クラッチ ヨイント...... | 60 14 | ||
| ナツト,フランジ 5MM...... | 110 36 | バイブ,D.ウオーター...... | 140 29 | ||||
| 121 27 | バツキン,オイルストレーナー...... | 69 6 | |||||
| 129 18 | |||||||
| 131 15 | バツキン,ベース...... | 80 1 | ビストン...... | 72 3 | |||
| ナツト,フランジ 6MM...... | 111 37 | バツキン,マフラー...... | 120 10 | ビストン,スレープ シリンダー...... | 106 5 | ||
| 130 11 | バツキン,リザーブ タンク...... | 139 16 | ビストンセット...... | 65 15 | |||
| 136 26 | バツキン,レンズ...... | 131 7 | ビストンセット...... | 101 4 | |||
| 27 | バツグ,サービ スプリク...... | 145 2 | |||||
| バツグ,ツール...... | 145 3 | ビストンセット,フロントマスターシリンダー...... | 87 19 | ||||
| ナツト,フランジ 8MM...... | 94 27 | バツジ,L.プロダクト...... | 148 4 | ビストンセット,マスターシリンダー...... | 92 3 | ||
| 121 28 | |||||||
| ナツト,ヘッド ライトケース...... | 81 17 | 149 5 | ビストンA...... | 104 14 | |||
| 60 19 | 151 4 | ビストンA...... | 100 7 | ||||
| ナツト,ロツク 25MM...... | 60 19 | 152 5 | ビストンA...... | 100 7 | |||
| ナツト,U 10MM...... | 127 8 | 154 6 | ビストンA...... | 61 3 | |||
| 128 6 | 156 7 | ビストンA...... | 61 3 | ||||
| ナツト,U 18MM...... | 126 16 | ||||||
| ナツト,U 22MM...... | 108 20 | ||||||
| ナツト,U 6MM...... | 110 33 | 148 3 | ビストンA...... | 74 18 | |||
| ナツトウッシャー 6MM...... | 68 12 | 149 4 | ビストンA...... | 76 20 | |||
| 151 3 | ビストンA...... | 123 5 | |||||
| 152 4 | ビストンA...... | 123 22 | |||||
2024.05.01 J

| 部品名 索引 | ||||||
| 部品名 | 頁見出 | 部品名 | 頁見出 | 部品名 | 頁見出 | 部品名 |
| プレート,クラッチカバーラバー......593プレート,シフトラムヘアリングセツティング......7621プレート,ステップセツティング......1234プレート,セツティング......6013プレート,ダイヤフラム......8916プレート,ドライブチエンガイド......654プレート,ピリオンステップクリック......12311プレート,ポート......504プレート,マイス......1454プレート,ラッチネルダー......1443プレート,ロツクキーセツティング......11210プレート,L.ヘッドライト......8121プレート,R.ヘッドライト......8120プレートA,セツティング......857プレートB,クラッチ......6010プレートCOMP.,オイルパス......703プレートCOMP.,クラッチブレッシャー......6012プレートCOMP.,プロントフェンダー......972プレーテクター......8714プロテクター,フォークパイプ......9815プロテクター,マフラー......1208ファスナー,B,デュアルロック20X20......13521ファンネル,L.エアー......1163ファンネル,R.エアー......1162ファンCOMP.,ケーリング......1394フィルターセット,オイル......692フィルターシSY.,コーエル......1091フィルム,プロテクター......11025フィルム,フレームアツバーパイプ......1372エンジダー,A.リーサ......12911エンジダーASSY.,フロント......961エンジダーCOMP.,フロント......971エンジダーCOMP.B,リヤー......12912フォーク,センターギャーシフト......762フォーク,L.ギャーシフト......763フォーク,R.ギャーシフト......9818フォークASSY.,L.フロント......992フォークASSY.,R.フロント......981フォークASSY.,R.フロント......991フック,シートキャッチ......1128コールニットヒット......11021プライホールCOMP.......642フランジサブASSY.,リヤードリブン......1077 | [^]ベース,L.グラブレール......11215ベース,R.グラブレール......11213ベースACOMP.,カムエンテンショナー......565ベースACOMP.,コンタクト......935ベースアリング.,ニードル......12618ベースアリング.,ニードル19X13X12......6632ベースアリング.,ニードル22MM......7534ベースアリング.,ニードル22X26X13......7533ベースアリング.,ニードル22X38X16......7535ベースアリング.,ヘッドパイプアンダー......9516ベースアリング.,ヘッドパイプアンダー......9517ベースアリング.,ラジアルボール 20X37X9......12619ベースアリング.,ラジアルボール 6204UU......10322ベースアリング.,ラジアルボール 6205X2......10823ベースアリング.,ラジアルボール 63/28......10822ベースアリング,A,コネクティングロット......729ベースアリング,A,メイン......7211ベースアリング,B,コネクティングロット......729ベースアリング,B,メイン......7211ベースアリング,C,コネクティングロット......729ベースアリング,C,メイン......7211ベースアリング,D,メイン......7211ベースダルASSY.,ギヤーチエンジ......1221ベースダルCOMP.,ブレーキ......1228ヘッドライトユニット......8110ヘッドライトASSY.......812ヘッドASSY.,シリングー......511(お)ボール,スチール#8......12325ボールA,ラチェット......769ボールB,ラチェット......7610ボールス,オイルフィルター......6912ボールイ,L.ポケット......1445ボールイ,R.ポケット......1442ボールイセット,フレーム......1371ボールイASSY.,スロツトル......784ボールト,6カク10X65......12512ボールト,6カク6X14......7126ボールト,6カク6X22......13524ボールト,7グブター10MM......8511ボールト,オイル10X22......8831ボルト,カウルセツティング......14328ボールト,キャップ8X30......12319ボールト,コネクティングロット......727ボールト,サイドスタンドピポット......1248 | ホルト,シーリング20MM......7018ボールト,ショルダー......7812ボールト,スカイングアームピポット......1256ボールト,スタッド10X165......7016ボールト,スタッド12X25......10816ボールト,スタッド8X28......5112ボールト,スペシャル10MM......7017ボールト,スペシャル5MM......12916ボールト,スペシャル5X8......12021ボールト,スペシャル6MM......1276ボールト,スペシャル6X16......12410ボールト,スペシャル6X17......6213ボールト,スペシャル6X18......7318ボールト,セツティング......686ボールト,ソケット10MM......7012ボールト,ソケット10X40......1285ボールト,ソケット4X24......11028ボールト,ソケット5X12......13010ボールト,ソケット5X9......13210ボールト,ソケット6MM......617ボールト,ソケット6X12......648ボールト,ソケット6X14......14339ボールト,ソケット6X20......10424ボールト,ソケット6X38......645ボールト,ソケット6X70......9424ボールト,ソケット8MM......9821ボールト,ソケット8X12......11141ボールト,ソケット8X16......13829ボールト,ソケット8X25......9434ボールト,ソケット8X34......12317ボールト,ソケット8X35......993ボールト,ソケット8X40......11322ボールト,ソケット8X45......9820ボールト,ソケットスペシャル6X12......975ボールト,ターミナル......687ボールト,タクロット......12210ボールト,タクヒンジ......11031ボールト,タエンジピポット......12211ボールト,ドレップラグ14MM......6918ボールト,セルクス5X10......10320ボールト,セルクス5X14......11029ボールト,セルクス6X14......11026ボールト,セルクス8X35......10011ボールト,セルクス8X40......10012ボールト,ツック6MM......6522ボールト,バンジヨー12MM......11027ボールト,パントルレバーピポット......8830ボールト,パントルレバーピポット......9024ボールト,プレーキディスク6X17......10318 | ホルト,プレーキディスク6X17......10319ボールト,プレーキディスク8X24......10817ボールト,プラッシュ8X47......12022ボールト,プラッシュ10MM......644ボールト,プラッシュ10X100......13714ボールト,プラッシュ10X115......13818ボールト,プラッシュ10X125......13817ボールト,プラッシュ10X20......13820ボールト,プラッシュ10X62......10112ボールト,プラッシュ10X75......7015ボールト,プラッシュ10X85......13715ボールト,プラッシュ12X193......13816ボールト,プラッシュ12X250......13712ボールト,プラッシュ6MM......12915ボールト,プラッシュ6X10......56959ボールト,プラッシュ5978824ボールト,プラッシュ10621140444ボールト,プラッシュ6X12......6523ボールト,プラッシュ8837903311917ボールト,プラッシュ11917ボールト,プラッシュ136291433166286777277726882690259025911394339519106201132114032ボールト,プラッシュ6X16......6921ボールト,プラッシュ6X18......6297317882789221251314045ボールト,プラッシュ6X20......50812213630ボールト,プラッシュ6X22......8723892192161042213631 | |||
| 部品名 | 頁見出 | 部品名 | 頁見出 | 部品名 | 頁見出 | 部品名 | 頁見出 |
| ボルト,フランジ | 6X25 ······· 56 10 | ボルト,ワンウェイ 8MM ······· 94 22 | マーク,ホンダ ······· 151 2 | ラバー,フロントフェンダー ······· 96 2 | |||
| 58 3 | ボルトワッシャー 6X12 ······· 69 13 | ラバー,マウティング ······· 50 9 | |||||
| 66 24 | ボルトワッシャー 6X14 ······· 116 21 | ラバー,マフラーマウンティング ······· 79 1 | |||||
| 29 | ラバー,メーターケッション ······· 120 11 | ||||||
| 67 8 | ボルトワッシャー 6X25 ······· 140 35 | ラバー,メーターセティング ······· 84 8 | |||||
| 68 16 | ボルトワッシャー 8X16 ······· 119 13 | ラバー,メーターセティング ······· 83 8 | |||||
| 69 14 | ポンプ ASSY.,ウォーター ······· 135 25 | ラバー,ラジ エターマウンティング ······· 81 1 | |||||
| 87 22 | ポンプ ASSY.,オイル ······· 65 7 | ラバー,ラジ エターマウンティング ······· 95 1 | |||||
| 88 28 | ポンプ ASSY.,フコール ······· 69 3 | ラバー,ラジ エターマウンティング ······· 139 10 | |||||
| 90 23 | ホース,ラジ エターアッパ -······ 109 2 | ラバー,ラジ エターリザーブ ······· 141 1 | |||||
| 95 18 | ホース,ラジ エターロア -······ 139 25 | ラバー,ラジ エターカマウンティング ······· 130 5 | |||||
| 140 46 | ホース,リザーブ タック ······· 140 26 | ラバー,ラジ エターカマウンティング ······· 130 9 | |||||
| ボルト,フランジ | 6X28 ······· 59 6 | ホース,L.サーモスタット ······· 139 24 | [ミ] | ||||
| 62 10 | ホース,R.サーモスタット ······· 139 23 | ミラーシスY.,L.バツケ ······· 143 25 | ラバー,ラジ エターカマウンティング ······· 130 2 | ||||
| ボルト,フランジ | 6X32 ······· 69 15 | ホースピット,バイパス ······· 65 12 | ミラーシスY.,R.バツケ ······· 143 24 | ラバー,ラジ エターカマウンティング ······· 130 7 | |||
| ボルト,フランジ | 6X35 ······· 60 18 | ホースA,ウォーターコネクティング ······· 67 4 | ミラーシスY.,R.バツケ ······· 143 24 | ラバー,ラジ エターカマウンティング ······· 93 14 | |||
| 66 27 | ホースB,バイパス ······· 65 11 | [メ] | |||||
| 104 21 | ホースCOMP.,フコールフィード ······· 110 14 | メーターシスY.,コンビ ネーション ······· 83 1 | ラバー,B,シートスルツパー ······· 112 7 | ||||
| ボルト,フランジ | 6X40 ······· 69 22 | ホースCOMP.A.,フロントブレーキ ······· 87 6 | メーターシスY.,スピード&タコ ······· 84 1 | ラバー,B,シートスルツパー ······· 93 15 | |||
| 77 27 | ホースCOMP.A.,リヤープレーキ ······· 89 6 | メーターシスY.,スピード&タコ ······· 84 6 | ラバー,B,シートスルツパー ······· 141 4 | ||||
| 88 29 | ホースCOMP.B,フロントブレーキ ······· 104 3 | メーターシスY.,スピード&タコ ······· 84 6 | ラバー,C,マウンティング ······· 137 4 | ||||
| 104 23 | ホースCOMP.D,フロントブレーキ ······· 87 7 | メインシャフトCOMP. ······· 74 1 | ラバー,E,マウンティング ······· 137 6 | ||||
| ボルト,フランジ | 6X45 ······· 66 25 | ホースCOMP.D,リヤープレーキ ······· 104 4 | [モ] | ||||
| 6X48 ······· 51 9 | ホースCOMP.A.,リヤープレーキ ······· 3 | モーターシスY.,スターター ······· 68 1 | ラベル,チエンアジ ヤスター ······· 98 17 | ||||
| ボルト,フランジ | 6X50 ······· 71 28 | ホースCOMP.A.,フロントブレーキ ······· 102 10 | モーターシスY.,アフン ······· 139 5 | ラベル,チエンアジ ヤスター ······· 146 4 | |||
| ボルト,フランジ | 6X60 ······· 62 11 | ホースCOMP.A.,フロントブレーキ ······· 107 10 | モジ ユレーターシスY.,91 7 | ラベル,チエンアジ ヤスター ······· 147 6 | |||
| ボルト,フランジ | 6X75 ······· 66 26 | ホースCOMP.A.,フロントブレーキ ······· 95 2 | [ラ] | ||||
| ボルト,フランジ | 6X80 ······· 66 44 | ホースCOMP.A.,フロントブレーキ ······· 3 | ライトASSY.,ライセンス ······· 131 5 | ラベル,チエンアジ ヤスター ······· 146 3 | |||
| ボルト,フランジ | 6X93 ······· 70 14 | ホースCOMP.A.,フロントブレーキ ······· 87 16 | ラジ エターCOMP. ······· 139 1 | ラベル,チエンアジ ヤスター ······· 147 4 | |||
| ボルト,フランジ | 6X95 ······· 71 28 | ホースCOMP.A.,フロントブレーキ ······· 102 10 | ラジ&ストライカー ······· 144 4 | ラベル,チエンアジ ヤスター ······· 147 2 | |||
| ボルト,フランジ | 8X115 ······· 70 19 | ホースCOMP.A.,フロントブレーキ ······· 107 10 | ラバー,エキゾーストバイブ マウンティング ······· 120 13 | リッド,L.ポケット ······· 144 9 | |||
| ボルト,フランジ | 8X135 ······· 70 13 | ホースCOMP.A.,フロントブレーキ ······· 107 10 | ラバー,ダヤーチェンジ ベダル ······· 122 4 | リッド,R.ポケット ······· 144 7 | |||
| ボルト,フランジ | 8X16 ······· 95 15 | ホースCOMP.A.,フロントブレーキ ······· 73 16 | ラバー,クラツチカバー ······· 59 4 | リテナー - パルプ スプリング ······· 106 8 | |||
| ボルト,フランジ | 8X22 ······· 91 14 | ホースCOMP.A.,ハンドルパイ アツバー ······· 93 18 | ラバー,コンドールボックス ······· 143 37 | リテナー - パルプ スプリング ······· 53 8 | |||
| ボルト,フランジ | 8X25 ······· 73 19 | ホースCOMP.A.,フロントブレーキ ······· 87 16 | ラバー,オーモスタクト ······· 139 21 | リテナー - パルプ スプリング ······· 53 6 | |||
| ボルト,フランジ | 8X32 ······· 100 13 | ホースCOMP.A.,フロントブレーキ ······· 92 11 | ラバー,サイド カバー ······· 135 22 | リテナー-COMP.,ラシヨナー ······· 56 3 | |||
| ボルト,フランジ | 8X35 ······· 120 18 | ホースCOMP.A.,フロントブレーキ ······· 123 14 | ラバー,ジョイントブレート ······· 119 10 | リフレCCY.,リフレックス ······· 129 2 | |||
| ボルト,フランジ | 8X40 ······· 71 29 | ホースCOMP.A.,フロントブレーキ ······· 123 14 | ラバー,ショウク・······ 112 6 | リフレCCY.,リフレックス ······· 81 3 | |||
| ボルト,フランジ | 94 23 | ホースCOMP.A.,フロントブレーキ ······· 123 8 | ラバー,ショウク・······ 132 8 | リフレCCY.,リフレックス ······· 133 11 | |||
| 95 11 | ホースCOMP.A.,フロントブレーキ ······· 123 8 | ラバー,ショウク・······ 120 17 | リフレCCY.,リフレックス ······· 134 8 | ||||
| 121 29 | ホースCOMP.A.,フロントブレーキ ······· 137 10 | ラバー,ステップ・······ 123 10 | リフレCCY.,リフレックス ······· 133 10 | ||||
| 143 32 | ホースCOMP.A.,フロントブレーキ ······· 93 19 | ラバー,ステップ・······ 72 15 | リフレCCY.,リフレックス ······· 134 8 | ||||
| ボルト,フランジ | 8X49 ······· 106 22 | ホースCOMP.A.,フロントブレーキ ······· 65 2 | ラバー,ステップ・······ 131 9 | リフレCCY.,リフレックス ······· 133 10 | |||
| ボルト,フランジ | 8X50 ······· 71 30 | ホースCOMP.A.,フロントブレーキ ······· 65 2 | ラバー,ステップ・······ 112 6 | リフレCCY.,リフレックス ······· 134 11 | |||
| ボルト,フランジ | 8X55 ······· 51 15 | [マ] | リフレCCY.,リフレックス ······· 134 8 | ||||
| ボルト,フランジ | 8X60 ······· 71 31 | マーク ······· 146 1 | ラバー,ショウク・······ 132 8 | リフレCCY.,リフレックス ······· 133 8 | |||
| ボルト,フランジ | 8X80 ······· 71 32 | マーク,サイド カバー ······· 147 1 | ラバー,ショウク・······ 132 8 | リフレCCY.,リフレックス ······· 134 8 | |||
| ボルト,フランジ | 8X95 ······· 71 33 | マーク,サイド カバー ······· 148 9 | ラバー,ショウク・······ 132 8 | リフレCCY.,リフレックス ······· 133 10 | |||
| ボルト,フランジ | 9X131 ······· 70 10 | マーク,サイド カバー ······· 148 9 | ラバー,ショウク・······ 132 8 | リフレCCY.,リフレックス ······· 134 8 | |||
| ボルト,フランジ | 9X156 ······· 70 11 | マーク,サイド カバー ······· 151 9 | ラバー,ショウク・······ 132 8 | リフレCCY.,リフレックス ······· 134 8 | |||
| ボルト,フランジ | 9X91 ······· 70 9 | マーク,サイド カバー ······· 153 14 | ラバー,ショウク・······ 120 17 | リフレCCY.,リフレックス ······· 134 8 | |||
| ボルト,フランジ | 9X91 ······· 70 9 | マーク,サイド カバー ······· 153 14 | ラバー,ショウク・······ 123 10 | リフレCCY.,リフレックス ······· 133 10 | |||
| ボルト,フランジ | 9X91 ······· 70 9 | マーク,サイド カバー ······· 154 11 | ラバー,ショウク・······ 123 10 | リフレCCY.,リフレックス ······· 133 10 | |||
| ボルト,フランジ | 9X91 ······· 70 9 | マーク,サイド カバー ······· 154 11 | ラバー,ショウク・······ 122 9 | リフレCCY.,リフレックス ······· 133 10 | |||
| ボルト,フランジ | 9X91 ······· 70 9 | マーク,サイド カバー ······· 157 15 | ラバー,ショウク・······ 143 26 | リフレCCY.,リフレックス ······· 134 8 | |||
| ボルト,フランジ | 9X91 ······· 70 9 | マーク,サイド カバー ······· 157 15 | ラバー,ショウク・······ 91 6 | リフレCCY.,リフレックス ······· 134 8 | |||
| ボルト,フランジ | 9X91 ······· 70 9 | マーク,サイド カバー ······· 157 15 | ラバー,ショウク・······ 129 1 | リフレCCY.,リフレックス ······· 133 10 | |||
| ボルト,フランジ | 9X91 ······· 70 9 | マーク,サイド カバー ······· 157 15 | ラバー,ショウク・······ 93 20 | リフレCCY.,リフレックス ······· 134 8 | |||
| ボルト,フランジ | 9X91 ······· 70 9 | マーク,サイド カバー ······· 157 15 | ラバー,ショウク・······ 92 7 | リフレCCY.,リフレックス ······· 133 10 | |||
| ボルト,フランジ | 9X91 ······· 70 9 | マーク,サイド カバー ······· 157 15 | ラバー,ショウク・······ 129 1 | リフレCCY.,リフレックス ······· 133 10 | |||
| ボルト,フランジ | 9K91 ······· 70 9 | マーク,サイド カバー ······· 157 15 | ラバー,ショウク・······ 93 20 | リフレCCY.,リフレックス ······· 133 10 | |||
| ボルト,フランジ | 9K91 ······· 70 9 | マーク,サイド カバー ······· 157 15 | ラバー,ショウク・······ 92 7 | リフレCCY.,リフレックス ······· 133 10 | |||
| ボルト,フランジ | 9K91 ······· 70 9 | マーク,サイド カバー ······· 157 15 | ラバー,ショウク・······ 92 7 | リフレCCY.,リフレックス ······· 134 8 | |||
| ボルト,フランジ | 9K91 ······· 70 9 | マーク,サイド カバー ······· 157 15 | ラバー,ショウク・······ 92 7 | リフレCCY.,リフレックス ······· 134 8 | |||
| ボルト,フランジ | 9K92 ······· 70 9 | マーク,サイド カバー ······· 157 15 | ラバー,ショウク・······ 92 7 | リフレCCY.,リフレックス ······· 134 8 | |||
| ボルト,フランジ | 9K92 ······· 70 9 | マーク,サイド カ battery -······ 157 15 | ラバー,ショウク・······ 92 7 | リフレCCY.,リフレックス ······· 134 8 | |||
| ボルト,フランジ | 9K92 ······· 70 9 | マーク,サイド カ battery -······ 157 15 | ラバー,ショウク······· 92 7 | リフレCCY.,リフレックス ······· 134 8 | |||
| ボルト,フランジ | 9K92 ······· 70 9 | マーク,サイド カ battery -······ 157 15 | ラバー,ショウク・······ 92 7 | リフレCCY.,リフレックス······· 134 8 |


| 部品名 | 頁見出 | 部品名 | 頁見出 | 部品名 | 頁見出 | 部品名 | 頁見出 |
| リング,リヤーバルサー......107 6リングセット,ピストン......72 2[レ]レクチアイヤ-ASSY.,レギユレート....135 7レシーパーニット......93 2レバ-ASSY.,L.ハンドル......92 15レバ-ASSY.,R.ハンドル......87 20レンチ,6カク 3MM......145 10レンチ,6カク 5MM......145 9レンチ,6カク 6MM......145 8レンチ,アイ 14X17......145 11レンチ,プラグ......145 6[ロ]コーラー 5X10.8......75 36ロックASSY.,ボケツトリッド......144 6ロック,クラツテリフター......60 17ロック,プツシュ......92 1ロックASSY.,コネクティング......72 6ロックCOMP.,プツシュ......104 15[ワ]ワッシャー......68 11ワッシャー 10.2MM......74 24ワッシャー 10.5X31.8......64 6ワッシャー 10MM......51 11ワッシャー 14MM......76 22ワッシャー 15.2X25......122 14ワッシャー 22X38X2.5......108 21ワッシャー 8.5X26......120 25ワッシャー 8.5X38......120 24ワッシャー 8MM......76 23ワッシャー,オイルボルト......88 33ワッシャー,シーリング 12MM......110 34ワッシャー,シーリング 6.5MM......66 31ワッシャー,シーリング 6MM......56 12ワッシャー,シーリング 8MM......70 20ワッシャー,スプライン 28MM......75 26ワッシャー,スプライン 28X34X1.5......74 21ワッシャー,スプライン 30MM......75 25ワッシャー,スプライン 30X36X1.5......74 20ワッシャー,スプリンダ 25MM......11X28......138 22ワッシャー,スベシャル 11X28......138 22ワッシャー,スベシャル 12MM......140 37ワッシャー,スベシャル 8MM......98 22ワッシャー,スラスト 25X40X2......60 22ワッシャー,スラスト 28.2X56X2......60 20 | ワッシャー,スラスト 28MM......74 23ワッシャー,ドレンプラグ 14MM......69 19ワッシャー,ニユートラル......66 30ワッシャー,ハンドルクッション......94 29ワッシャー,プレイン 5MM......84 14ワッシャー,プレイン 6MM......62 15ワッシャー,プレイン 8MM......113 19ワッシャー,ラバー......112 3ワッシャー,ローターセツティング......122 13ワッシャー,ロック......95 14ワッシャー,ロック 28MM......75 28ワッシャー,ロック 30MM......75 27ワッシャー,A,パランサーサイド......73 20ワッシャー,B,スラスト 22MM......74 22ワッシャー,B,ハンドルホルダーセツティング 83 14[E]ETCユニット......135 16[0]Oリング......63 20ワッシャー 10.8X2.4......63 18Oリング 11.9X2.2......71 25Oリング 13.8X2.4......98 24Oリング 13.8X2.5......62 16Oリング 14.7X2.2......69 17Oリング 14.8X2.4......105 27Oリング 16.5X2.5......66 38Oリング 16X1.9......73 22Oリング 18.1X3.6......70 23Oリング 19X3......67 9Oリング 21.5MM......59 8 | Oリング 24.4X3.1......68 13Oリング 24X3......66 39Oリング 30MM......63 21Oリング 32.95X2.62......66 37Oリング 35.2X2.4......98 25Oリング 39.5X5......110 35Oリング 4X2......68 14Oリング 58X2.5......63 17Oリング 69X2......108 26Oリング 6X2......69 16Oリング 7.47X3.6......78 14Oリング 7.8X1.9......63 19Oリング 9X2.3......70 24Oリング セット......65 1[P]PGM-FIユニット......133 13[T]Tジョイント,フユーエル......78 9 |
2024.05.01 J

まえがき 目次

エンジン

フレーム

部品番号索引

部品名索引

パーツカタログニュース
本田技研工業株式会社 サービス部 サービス情報課
パーツカタログを下記内容に訂正します。
注)記載の希望小売価格には消費税は含まれていません。
2024.10.22
| パーツカタログ管理 No. | 11MFPM03 |
| パーツカタログタイトル | CB1300 SUPER FOUR / CB1300 SUPER BOL D'ORCB1300 SUPER FOUR SP /CB1300 SUPER FOUR SP 30th AnniversaryCB1300 SUPER BOL D'OR SP /CB1300 SUPER BOL D'OR SP 30th AnniversaryCB1300AD M/PCB1300SAD M/PCB1300SP M/PCB1300SSP M/P |
| ニュース No. | 001 |
| ブロック番号 | 見出番号 | 処置 | 部品番号 | 部品名 | 希望小売価格 | 使用係数 | 適用号機 | タイプ | ||||||||
| N | ADP | M | SADP | M | SPP | N | SSP P | 初号機 | 終号機 | |||||||
| E-2 | 10 | L | 90204-634-000 | ナット、フランジ 10MM...... | 185 | 12 | - | 12 | - | 12 | - | 12 | - | |||
| - | 12 | - | 12 | - | 12 | - | 12 | ---- | 3404915 | |||||||
| A | 90204-K87-A30 | ...... | 175 | - | 12 | - | 12 | - | 12 | - | 12 | 3404916 | ---- | |||
处置記号 A: 部品番号变更 D: 新設 E: 部品番号削除 K: 使用個数訂正 L: 通用号機訂正 M: 部品名訂正 T: 通用訂正 Z: 注記訂正
パールサンビームホワイト (NH-A66P)(フォト NO.1)
ベータシルバーメタリック (NH-C07M)(フォト NO.2)
デジタルシルバーメタリック (NH-A30M)(フォト NO.3)
パールサンビームホワイト (NH-A66P)(フォト NO.4)
ベータシルバーメタリック(NH-C07M)(フォトNO.5)
デジタルシルバーメタリック(NH-A30M)(フォトNO.6)
パールサンビームホワイト(NH-A66P)(フォトNO.10)
パールサンビームホワイト(NH-A66P)(フォトNO.11)
パールサンビームホワイト(NH-A66P)(フォトNO.15)
パールサンビームホワイト(NH-A66P)(フォトNO.16)











































































MFPME0100





MFPME000
MFPME0600
MFPME000

MFPME1100







MFPMX0100
MFPMX0200
MFPMF0101









MFPMF1000
MFPMF1001
MFPMF1101

















MFPMF2600

MFPMF2000
MFPMF3100


MFPMF3301
MFPMF3600
MFPMF3800





MFPMF-4310
MFPMF-300
MFPMF5000


MFPMF5004
MFPMF5004
