製品タイプ	全自動洗濯機
型番	JW-K70H
ブランド	ハイアール
洗濯容量	7 kg
脱水回転数	700 rpm
幅	595 mm
奥行	520 mm
高さ	850 mm
重量	約66 kg
電源	AC 220-240 V, 50 Hz
消費電力	2100 W
運転コース	標準、お急ぎ、デリケート、毛布、槽洗浄
温度設定	冷水～90℃
安全機能	チャイルドロック、オーバーフロー防止
ドア開閉方向	前面開き
排水ホース長	約1.5 m
給水方式	水道直結
消費水量（標準コース）	約95 L
年間消費電力量	約230 kWh
騒音値（洗濯時）	約55 dB
騒音値（脱水時）	約72 dB
付属品	給水ホース、排水ホース、取扱説明書

よくある質問 - JW-K70H HAIER

洗濯機の設置に必要なスペースは？

設置面が平らで安定していること、また背面と側面に10cm以上の隙間が必要です。水平調整脚で微調整してください。

洗剤はどの種類を使えばいいですか？

高濃度洗剤または粉末洗剤が推奨されます。液体洗剤の場合は専用投入口に入れてください。

脱水が始まらない場合の対処法は？

洗濯物が偏っていないか確認し、再分配してください。ドアが完全に閉まっていることも確認してください。

フィルターの掃除頻度は？

排水フィルターは月に1回、糸くずフィルターは3ヶ月に1回を目安に掃除してください。

洗濯機から異音がする原因は？

洗濯物に硬貨やボタンなどの異物が混ざっていないか確認してください。また、輸送用ボルトが外されているか確認してください。

槽洗浄コースはどのくらいの頻度で使用すべき？

1〜2ヶ月に1回の槽洗浄を推奨します。カビや雑菌の繁殖を防ぎます。

洗濯機の電源が入らない場合のチェックポイントは？

電源プラグが抜けていないか、ブレーカーが落ちていないかを確認してください。また、ドアが完全に閉まっているかも確認してください。

排水ホースの長さはどのくらい？

標準で約1.5mです。延長が必要な場合は別売のホースをご利用ください。

洗濯機の移動方法は？

輸送用ボルトを再度取り付け、排水と給水ホースを外してから移動してください。重量があるので複数人で行ってください。

保証期間はどのくらい？

通常、購入日から1年間のメーカー保証が付いています。詳細は取扱説明書の保証書をご確認ください。

使用説明書 JW-K70H HAIER

種類	家庭用全自動電気洗濯機
電源	AC 100V 50-60Hz共用
洗濯・脱水容量	7.0kg(乾燥布質量)
風乾燥容量	3.0kg(乾燥布質量)
洗濯方式	うず巻式
定格消費電力	320W / 420W (50Hz/60Hz)
使用水道水圧	0.03~1MPa (0.3~10kgf/cm2)
標準水量	67L
標準使用水量	118L
外形寸法 ^※	幅585mm×奥行き570mm×高さ1005mm
質量	36.5kg
電源コード	1.9m

※本は日本品の表示による表示(可否給水を一入の縫手、縫は水を一人、貯行は実現物などを含む最大寸法)
- 製品の外観および仕様は、改良のため予告なく変更することがありますがご了承ください。
- この製品は日本国内用に設計されていますので、日本国外では使用できません。FOR USE IN JAPAN ONLY.

廃棄時にご注意ください

- 2001年4月より施行されている家電リサイクル法では、お客様が

ご使用済みの洗濯機を廃棄する場合、収集・連接料金と再商品化等

の料金をお支払いいただき、対象品を販売店や市町村に適正に引

き渡すことが求められています。

愛情点検	★長年ご使用の 洗濯機 の点検を!
	このような症状はありませんか?	このような症状のときは、ご使用を中止し、事故防止のため電源プラグを抜いて、必ず販売店に点検をご依頼ください。

お客様メモ（後日のために、記入されると便利です）

お 呂 い 上 げ	日 年 月 日	品 番	JW-K70H
販 克 店 名			☎( ) -
お客様ご相談窓口			☎( ) -

ハイアールジャパンセールス株式会社 〒532-0003 大阪市大坂市辺川区宮原3-5-36 新大阪トラストタワー7F

543730A(1409)

※高濃度洗浄液から洗い始め、繊維のすみずみまで洗剤を浸透させ、汚れを芯から引きはがします。

初めて使用するときに、排水コースから水が出ることがあります。これは工場での性能テストによる残水です。

Haier

保証書別添

• このたびは、お言上げいただき、まことにありがとうございます。
• ご使用になる前に、必ずこの取扱説明書をよくお読みいただき、正しくご使用ください。
• お読みになったあとは、「保証書」とともに大切に保管していただき、取扱いが不明な場合や、不具合が生じたときにお役立てください。

もくじ

内容を個別に設定して洗濯したい…… 25

上手なお洗濯…… 26

予約洗濯 27·28

知っていると便利…… 29

ふたロックについて/チャイルドロック/

終了吾を消す 29

お手入れ…… 30\~32

据之付け…… 33\~36

故障かな？と思ったら…… 37

保証とアフターサービス…… 38

什樣…… 要表紙

※ご使用になる前に、この『安全上のご注意』をよくお読みのうえ、正しくお使いください。 ※お読みになったあとは、次にお使いになる場合にすぐ見られるところへ大切に保管してください。

この家庭用全自動電気洗濯機は、よごれた衣服などを洗う目的や衣服などを脱水する目的に使用するものですので、それ以外のご使用は絶対しないでください。 この用途以外でのご使用で発生した故障・修理・事故その他の不具合については、責任を負いかねます。あらかじめご了承ください。

表示について

ここに表示している『安全上のご注意』は、あなたや他の人への危害や損害を未然に防止するためのものです。

『警告』『注意』の2つに大別してお知らせしています。いずれも安全に関する重要な内容ですので、必ず守ってください。

取り扱いを誤ると死亡、または重傷などを負う可能性が想定される内容を表示。

取り扱いを誤ると傷害を負う可能性、または物的損害のみが発生すると想定される内容を表示。

■表示の例

お守りいただく内容の種類を、絵記号で区分し説明しています。下記はその一例です。

△記号は、「警告や注意を促す」内容のものです。図の中や近くに具体的な注意内容（左図の場合は感電注意）を示します。

の記号は、してはいけない「禁止」内容のものです。図の中や近くに具体的な禁止内容（左図の場合は分解禁止）を示します。

●記号は、必ず実行していただく「強制」内容のものです。圏の中や近くに具体的な指示内容（左図の場合は電源プラグをコンセントから抜く）を示します。

警告

改造は絶対しない。また、修理技術者以外の人が分解したり修理しない

- 火災・感電けがの原因となります。

修理はお買い上げの販売店または、お客様修理ご相談窓口にご相談ください。

回転中の洗濯・脱水槽に手を入れない

- 洗濯・脱水槽の回転が完全に止まるまでは、絶対に中の洗浄物や洗浄・脱水槽に手を触れないでください。ゆるい回転でも、洗浄物が手に巻きついてけがをするおそれがあります。特にお子さまにはご注意ください。

警告

幼児には洗濯・脱水槽をのぞかせない

- 洗澤機の近くに台などを置かないでください。洗濯・脱水槽の中に幼児が落ちてけがをしたり、おぼれたりするおそれがあります。

本体各部に直接水をかけない

- ショート・感電のおそれがあります。

風雨にさらされるところには、据え付けない

- 風雨にさらされる場所、湿気の多い場所には据え付けないでください。惑電・火災・故障・変形のおそれがあります。

浴室・シャワー室などには、据え付けない

- 感電・火災・故障・変形のおそれがあります。

アースを確実に行う

- 故房や漏電のときに感電するおそれがあります。アースの取り付けは、お買い上げの販売店にご相談ください。

火気を近付けない

- 火気を近付けたり、火のついたロウソク・たばこ・蚊取り線香・熱いやカンなどを置かないでください。火災や変形の原因になります。

引火物を洗濯・脱水槽に入れない

- 洗濯・脱水槽には絶対に、灯油・ガソリン・ベンジン・シンナーアルコールなどやそれらの付着した洗濯物を入れたり、近付けたりしないでください。 爆発や火災のおそれがあります。

定格15A以上のコンセントを単独で使用する

- 他の器具と併用した場合、分岐コンセント部が異常発熱して発火することがあります。

コンセントを単独で

交流100V以外では、使用しない

- 火災の原因になります。

電源プラグは、根元まで確実に差し込む

- 接触不良による感電・火災の原因になります

電源コードは束ねたり、引っ張ったり、重いものを載せたり、加熱したり、加工したりしない

- 電源コードが破損し、感電・ショート・火災の原因になります。

電源コードやプラグが傷んだり、コンセントの差し込みがゆるいときは使用しない

- 慎んだまま使用すると、感電ショート火災の原因になります。

警告

お手入れの際は、必ず電源プラグをコンセントから抜く また、ぬれた手で抜き差ししない

- 感電やけがをする おそれがあります

電源プラグを本体で押し付けない

- 慎つき、過熱発火のおそれがあります。

電源プラグの刃及び刃の取付面にホコリが付着している場合はよく拭く

- 火災の原因になります。

注意

洗濯機の上にのぼったり、重いものを載せない

- 変形・破損によりけがをするおそれがあります。

洗濯時、50℃以上のお湯は使わない

- プラスチック部品の変形や偽みにより、感電や漏電の原因になります。

運転中、洗濯機の下に手や足を入れない

- 回転部があり、けがをするおそれがあります。

洗濯前は、必ず水栓を開いて給水ホースの接続を確認する

- ネジがゆるんだりしていると、水漏れして思わぬ被害を招くことがあります。

電源プラグを抜くときは、コードを持たずにプラグを持って抜く

- コードを引っ張ると、コードが破損し、感電・シコート・火災の原因になります。

長期間ご使用にならない場合は、安全のため電源プラグをコンセントより抜く

- ホコリがたまって発電・発火の原因になることがあります。

防水性のマット・シートや衣類、水を通しにくい繊維製品は、洗い・すすぎ・脱水・風乾燥をしない

- 洗濯物が飛び出したり、異常振動で洗濯機が転倒してけがをしたり、洗濯機・かべ・床などの破損、衣類の損傷などのおそれがあります。洗濯物の給表示を見て洗濯時の参考にしてください。

（足拭きマットなどかたくて厚いもの、雨ガッパ、オムツカバー、サウナスーツ、ウエットスーツ、スキーウエア、自転車・バイク・自動車カバー、寝袋など）

■ 使用上のお願い

ご使用後は、必ず水栓を閉めてください。

- 万一の水漏れを防止するためです。

ふたが破損したり、運転中にふたを開けたときに洗濯・脱水槽が回っている場合は、直ちに使用を中止し、修理を依頼してください。

- けがの原因になります。

雷が鳴り出したら、洗濯機やコンセントには触らないでください。

- 感电するおそれがあります。

各部の名称

本体

付属品

マジックつぎ手 P35・36参席

給水ホース P36参照

糸くずフィルター 2個 P9、31を除

各部の名称(つづき)

操作パネル液操作パネル部

洗濯前の準備

洗濯機の準備

1 排水ホースを、排水口に差し込む P34参照

- 据え付け時や初めて使用するとき、排水ホースから水が出ることがありますが、これは工場での性能テストの残水で処理や不良ではありません。

2 給水ホースをつなぐ P35・GB参照

- 水栓を開いて、マジックつぎ手や給水ホースの接続部より水漏れがないが確認してください。

水栓から水が漏れる場合は…

水栓のゴムバッキンが劣化している場合に、水栓から水が漏れることがあります。 万一 水流れする場合は、水栓本目の販売酒にご相談ください。

3 アースを取り付ける P33参照

4 電源プラグをコンセントに差し込む

- 高返プラグは、根本まで確実に差し込んでください。

衣類の準備 衣類の準備

■ ボケットに所持品が入っていないか確かめる

脱やコインなどが入っていると衣類や洗濯機を傷めるおそれがあります。必ず限り出してください。

■ 衣類の絵表示に 従って洗う

■ 色物と白物、厚物と薄物を分けて洗う

■大きく軽い洗濯物は、少しずつ洗濯する

- サイズが大きく遅い流潜続は水に浮きやすく、一度にたくさん流うと、給水時に水が飛び散って末をゆうしたり、脱水時には深出して水類や洗濯機を傷めるおそれがあります。

■毛玉や糸くすの出るものは、裏返しにする

■ ほこりやどろ、砂などがついた 服は前もってはたき落とす

- 衣類にどろなどがついたままですと洗浄機の故障の忘因になります。

■エプロンなどのひもは結び、

ファスナーは閉める

- 衣原や洗濯機を備めるおそれがあります。

■傷みやすい衣類は、洗濯ネットに入れる

- レースのこいた（ランジェリー、ナイロストッキング、化粧の事物など）傷みやすいな知は、市販の洗浄ネットに入れてください。

- ワイヤー入りのブラジャーは必ず市販の洗濯ネット(細かい剤目)に入れてください。ワイヤーが飛び出して衣類や洗濯機を傷めるおそれがあります。

洗濯量と洗剤量

洗濯物について

- 一度に洗う量は、規格以下の容量で洗ってください。本機の最大容量は、7.0kgです。 - 洗濯物の量が多いときは、無理をせずに何回かに分けて洗ってください。

洗濯物の質量の目安

作关系上下
(请在约BCO)

バジャマ上下
(木類約500g)

Yシャツ
(2025)12008

アンダーシャツ
木堤约130m

シーツ
(木根约500g)

バスタオル
木通约300g

プリーフ
木堤約50g

<コ下
(通讯:50g)

※洗濯容量は、JIS（日本工業規格）規定の布地を使用した場合のものです。洗濯物の厚さ、大きさ、種類により洗える量が変わります。

洗濯量と洗剤量の目安

洗濯量(目安)	水 量	コンパクト洗剤		粉石けんなど	液体洗剤	柔軟剤
		水30Lに対して20gのタイプ	水30Lに対して15gのタイプ	水30Lに対して40gのタイプ	水30Lに対して40mlのタイプ	水30Lに対して6.6mlのタイプ
4.0kg~7.0kgまで	67L	約45g	約34g	約89g	約89ml	約14.7ml
	60L	約40g	約30g	約80g	約80ml	約13.2ml
2.5kg~4.0kgまで	53L	約35g	約27g	約71g	約71ml	約11.7ml
	46L	約31g	約23g	約61g	約61ml	約10.1ml
1.0kg~2.5kgまで	39L	約26g	約20g	約52g	約52ml	約8.6ml
	32L	約21g	約16g	約43g	約43ml	約7ml
1.0kg以下	25L	約17g	約13g	約33g	約33ml	約5.5ml
	18L	約12g	約9g	約24g	約24ml	約4ml

家庭用品品質表示法の改正に伴い、メーカーにより洗剤の標準使用量(水30Lに対し〇〇g)が表示されていないものもあります。洗剤容器にある「使用量の目安」を参考にしてください。

お知らせ

• 計量スプーンのついていない洗剤は、上の表を参考にしてください。計量スプーンの大きさは、洗剤メーカーや銘柄によって異なります。計量スプーン1杯が約37g以外の場合は、製品の水量表示に合わせて洗剤量を計算し、ご使用ください。
• 活れが多い場合は、洗剤量を調整してください。
• 洗剤を入れ過ぎないようにしてください。すすぎ不十分になり、衣類に残ったり変色の原因になります。特に盛い汚れのときは、液体洗剤では渋が多くなりますので、洗剤を入れ過ぎないようにご注意ください。(絶い汚れとは、汁やほこりの様な脂分をほとんど含まない汚れのことです。)

洗剤について

洗剂

粉末洗剂

糸くずフィルターの洗剤投入口に入れる

• 洪剤を入れたあとは、必ず糸くすフィルターを閉じてください。
• 洗剤投人口がぬれている場合は、よく拭いてから洗剤を入れてください。
• 予約洗濯のときは、上部にある予約洗濯用の洗剤投入ケースをお使いいただくこともできます。（ただし、高濃度洗浄の効果は弱まります。）
• 粉石(けんは、洗剤投入口に入れないでください。P10参照)

液体洗剂

洗剤投入口の 奥の穴に流し込む

液体洗濯はこの穴に 直接返し込んでください。

漂白剂

粉末漂白剂

洗剤と反対側の糸くずフィルターの 洗剤投入口に入れる

液体漂白剂

水で薄め、液体漂白剤投入口に流し込む - 2倍の量の水で薄めて流し込んでください。

ご注意

色物には、色物専用の漂白剤を使用してください。

塩素系の漂白剤は、直接洗濯物にかけないでください。

- 変色など洗濯物を傷める原因になります

柔軟剤

柔軟剤投入口に 少しずつ流し込む

• 柔軟剤は、最後のすすぎのときに自動的に投入されます。
• 「洗い」「すすぎ」の脱水中に一時停止はしないでください。美軟剤の投入時期が早まり、有効に過ぎません。
• 柔軟剤を長時間（約12時間以上）入れたままにしないでください。国まってしまうことがあります。
• 濃縮タイプは固まるおそれがあるため、2倍の量に滞めてからご使用ください。

カバーを開いて、柔軟剤を入れます。

※カバーは柔軟剤投人後は必ず自めてください（カチッと音がするもしくはクリック感を感じる）。カバーが聞いている場合は、衣服の破損や食器の便携の原因となる場合があります。

- 柔軟剤投入口はいつも同じ場所にあるとはかぎりません。入れにくい場所にあるときは洗濯・脱水槽を右に回して入れやすい場所に移動させてください。

粉石けんについて

粉石けんを使うには

溶け残りを防ぐため、粉石けんはあらかじめよく溶かしてからお使いください。

洗濯機で直接溶かす場合

1 電源を入れ水量18Lに設定し、 スタートボタンを押して運転（給水）する
2 給水が終わったら一時停止して、粉石けんを入れる
3 約1分程度運転したら運転を停止し、電源を入れ直す
4 洗濯物を入れ、ふたを閉める
5 洗濯する

溶けにくい場合

1 バケツに30℃前後のぬるま湯を、約5L用意する
2 よくかき回しながら、粉石けんを少しずつ入れる - 粉石けんが残らないように、よくかき混ぜてください。
3 洗濯物を入れ、ふたを閉める
4 コースを選択し、スタートボタンを押す
5 給水が始まったら一時停止して、溶かした粉石けんを入れる
6 スタートボタンを押して運転を再開する

ご注意

粉石けんを使用した場合は、十分にすすぎを行ってください。

- 粉石けんは合成洗剤に比べ洗濯物に残りやすく、両ぼみやにおいの原因になります。

粉石けんは入れすぎないようにご注意ください。

- 粉石けんの使用量が多すぎたり水温が低いと、完全に溜けずに衣類に残ったり、ホースや洗濯・脱水槽に付着したあとにはがれて浮き上がり、洗濯物を汚すことがあります。

粉石けんは洗剤投入ケースに入れないでください。

また、予約タイマー運転には粉石けんを使用しないでください。

- 固まるおそれがあります。

洗濯のしかた

各コースについて

コース	洗濯容量	おすすめの洗濯物の種類
標準	~7.0kg	ふだんの洗濯に...	P12参照
つけおき	~7.0kg	頑固な汚れの衣類を洗うときに...	P13参照
お急ぎ	~3.0kg	汚れの少ないものを、手早く洗いたいときに...	P14参照
毛布	P19参照	毛布など大物を洗うときに...	P19参照
風乾燥	~3.0kg	室内干しなど干し時間を短縮したいときに...	P18参照
念入り	~7.0kg	ジーンズなどの厚手の衣類を洗うときに...	P21参照
ドライ	1.5kg	ドライマーク衣類などを洗うときに...	P22~24参照
栖洗浄	-	洗濯・脱水槽の定期的なお手入れに...	P30参照

■ 各コースの行程と洗濯時間の目安（初期設定）

コース	水量 洗い	すすぎ		脱水	所要時間
標準	39~67L無段層自動設定	10~16分の自動設定	シャワーすすぎ 1回+ためすすぎ 1回	5分	32~37分
つけおき	39L	15分	ためすすぎ 1回	5分	64分
お急ぎ	25L	5分	ためすすぎ 1回	3分	10分
毛布	67L	10分	ためすすぎ 2回	7分	50分
風乾燥	-	-	-	30分	30分
念入り	39L	20分	ためすすぎ 2回	7分	54分
ドライ	67L	5分	ためすすぎ 2回	3分	27分
槽洗浄	67L	11時間	ためすすぎ 1回	32分	12時間

• 所要時間は、水道水圧・排水条件により変わります。表は、給水量が毎分15Lのときの目安です。
• 洗濯・脱水槽にあらかじめ水があるときや、水量の設定を変更したときは、所要時間が変わる場合があります。

布量検知（ファジーブログラム）

「標準」コースを選択した場合は、運転開始後にファジープログラムが作動し、布量を自動検知して、「水量」「洗い時間」を自動設定します。

お知らせ

• 「標準。コース自動運転時の水量は、無段階に自動設定されます。
• 洗泥:説水槽に水が入っている場合は、石量を検知できません。この場合、水量は「39L」と表示されます。洗濯量に応じた水量を設定してくださいPB参照
  ・ぬれている洗浄物を入れた場合は、水量が高く設定されることがあります。洗浄物に応じた水量を設定してください。PB参照

標準コース 洗濯容量 \~7.0kgまで

1 水栓を開き、 ⏻ を押す
2 ふたを開け、洗濯物を入れる
3 ふたを閉め ▶■ を押す

• 速転を開始します。
• 付量を自動検知して、水量を表示します。

4 水量が表示されたら

▶II を押して一時停止する

5 ふたを開け、洗剤投入口に洗剤を入れる P9参照

6 柔軟剤を使う場合は

柔軟剤投入口に柔軟剤を入れる

- 染歌剤投入口が入れにくい場所にあるときは、洗濯・脱水権を右に回して入れやすい場所に移動させてください。P9参照

7 ふたを閉め ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶>

• 運転を再開します。
• 注水が完了すると、残り時間を表示します。

8 運転終了

- 洗濯の終了を電子音でお知らせし、自動的に電源が切れます。

お願い

洗濯終了後は、必ず水栓を閉めてください。

- 万一の水漏れを防止するためです。

洗濯終了後、できるだけ早く洗濯物を取り出してください。

- 長時間放置すると、シワになったり縮んだりすることがあります。

洗濯のしかた (つづき)

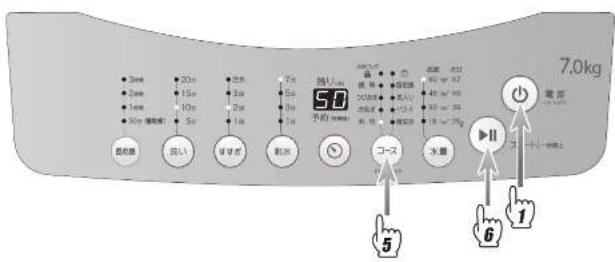

つけおきコースつけおきコース 洗進容量 \~7.0kgまで

1 水栓を開き、 ⏻ を押す

2 ふたを開け、洗剤投入口に洗剤を入れる PS 参照

3 柔軟剤を使う場合は 柔軟剤投入口に柔軟剤を入れる

- 業歌剤投入口が入れにくい場所にあるときは、洗濯・脱水権を右に回して入れやすい場所に移動させてください。PS参照

4 洗濯物を入れる

5 コース を押して「つけおき」を選ぶ

6 ふたを閉め ▶■ を押す

- 速転を開始します。

7 運転終了

- 洗泥の終了を電子音でお知らせし、自動的に電源が切れます。

お願い

洗濯終了後は、必ず水栓を閉めてください。 - 万一の水漏れを防止するためです。

洗濯終了後、できるだけ早く洗濯物を取り出してください。

- 長時間放置すると、シワになったり縮んだりすることがあります。

お急ぎコース 洗濯容量 \~3.0kgまで

1 水栓を開き、 ⏻ を押す

2 ふたを開け、洗剤投入口に洗剤を入れる P9 蛍剤

3 柔軟剤を使う場合は 柔軟剤投入口に柔軟剤を入れる

- 楽軟剤投入口が入れにくい場所にあるときは、洗濯・脱水槽を右に回して入れやすい場所に移動させてください。P9参照

4 洗濯物を入れる

5 コース を押して「お急ぎ」を選ぶ

6 ふたを閉め ▶■■ を押す

- 速転を開始します。

7 運転終了

- 洗泥の終了を電子音でお知らせし、自動的に電源が切れます。

お願い

洗濯終了後は、必ず水栓を閉めてください。 - 万一の水漏れを防止するためです。

洗濯終了後、できるだけ早く洗濯物を取り出してください。

- 長き間放置すると、シワになったり縮んだりすることがあります。

洗濯のしかた (つづき)

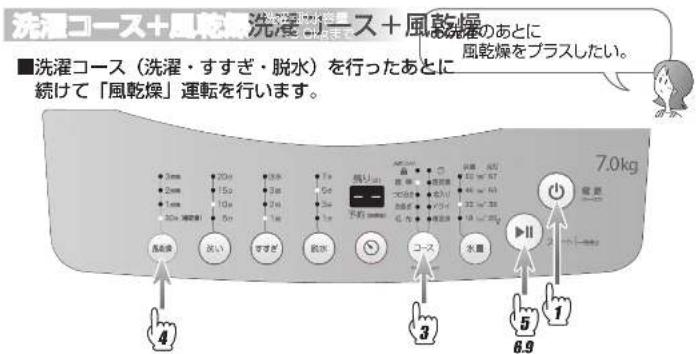

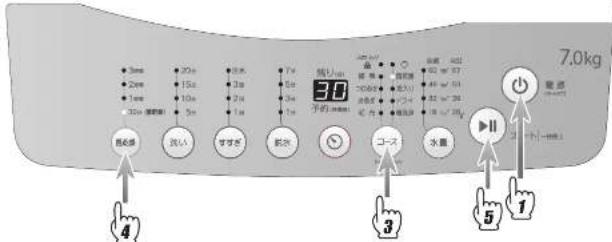

風乾燥

3.0kgまで

「風乾燥」とはヒーターを使わず、脱水槽を高速回転させ、遠心力と通風口から取り込んだ空気で衣類の水分を飛ばす機能です。 室内干しなどの乾燥時間を短縮することができるので、夜干して朝乾くなど、便利にお使いいただけます。 また、途中で洗濯物をほぐすためにかくはんを行います。

室内干しなどの乾燥時間の短縮

• ジメジメ時間が短いため、部屋干し特有のイヤな臭いを抑えられます。
• 化郷3.0kg以下なら、約3時間でほぼ乾燥できます。

■普通の洗濯

■風乾燥した場合

洗い すすぎ 脱水 凪乾燥
標準コース

熱に弱いデリケートな衣類の脱水

熱を使わずに乾かすため、下着や水溝、化粧のブラウスなど熱に弱い衣類も安心です。

洗濯槽の黒カビ抑制

日常のお洗濯で「風吹深」を利用すると槽内も乾燥でき、黒カビの発生を抑えます。

梅雨時などの乾きにくいとき
夜しか洗濯できない
干し時間が知いため紫外線による 衣類のダメージも少ない
下着や水着など外に干したくない
2ヶ月に一度のお手入れが楽

風乾燥の動作

「風乾燥」運転は下図の動作を繰り返します。

• タイマー式脱水ですので、乾きぐあいに関係なく終了します。衣類の量・種類・気温・湿度・季節・据え付け場所により乾きぐあいが異なることがあります。
• 風乾燥の通気口は、ふたの取っ手部にあります。ふたの上に物を置くなどした場合に、乾きぐあいが異なることがあります。

注意

マット類は脱水しない

マットが洗浄-脱水槽に付着したり、衣類を汚すことがあります。また、素材によっては化学変化により自然発火するおそれがあります。

防水性のマット・シートや衣類、水を通しにくい繊維製品は、洗い・すすぎ・脱水・風乾燥をしない

洗浄物が飛び出したり、異常振動で洗浄機が私倒してけがをしたり、洗浄機かべ床などの破損、衣類の損傷などのおそれがあります。洗浄物の絵表示を見て洗浄時の参考にしてください。

※足拡きマットなど同くて厚いもの、オムツカバー、サウナスーツ、ウェットスーツ、雨ガッパ、スキーウェア、自配中バイク自動申カバー、薄袋など

風乾燥してはいけないもの

色落ちしやすいもの

- 長時間かけてかくはんするので、他の衣類に色が移ります。

型くずれしやすいもの

- 紹や皮製品などは繰んだり、型くずれをおこすことがあります。

しわが気になるもの

- ブラウスや締100%シャツなど

掛け布団、毛布など

- 洗道物が傷んだり、洗道機本体の故障の原因になります。

ウールなどの獣毛製品(その混紡製品)

- 蟮む、毛が抜ける、型くずれします。

吊り干し、平干し、ドライなどの絵表示があるもの

防水性のもの

■衣類が傷んだり、洗浄機の故障の原因になります。 (雨ガッパ、スキーウエアなど)

お願い

脱水前に衣類の材質表示をよく確認してください。

- 「風乾燥」機能は高達回転の時間が長い点、また、かくはんして布をほぐす点から、この欄に記載されている衣類は「風乾燥」に向いていません。

洗濯のしかた (つづき)

※標準コースを基本に説明します。「つけおき」「お急さ」「念入り」コースの場合は手順4の次は手順7にお進みください。

1 水栓を開き、 ⏻ を押す
2 ふたを開け、洗濯物を入れる
3 コース を押してお好きなコースを選ぶ
- 風乾燥が追加できるコースは、「標準」「急入り」急ぎ」コースのみです。
4 在押して風乾燥の時間を選ぶ
- 30分、1時間、2時間、3時間の設定ができます。
5 ふたを閉め ▶■ ■ を押す
- 運転を開始します。
- 有量を自動検知して、水量を表示します。
6 水量が表示されたら
▶II を押して一時停止する
7 ふたを開け、洗剤投入口に洗剤を入れる P9参照

8 柔軟剤を使う場合は 柔軟剤投入口に柔軟剤を入れる

- 柔軟剤投入口が入れにくい場所にあるときは、洗濯・脱水槽を右に回して入れやすい場所に移動させてください。P9参議

9 ふたを閉め ▶II を押す

- 迷転を再開（開始）します。 - 注水が完了すると、残り時間を表示します。

10 運転終了

- 洗泥の終了を電子音でお知らせし、自動的に電源が切れます。

お願い

洗濯終了後は、必ず水栓を閉めてください。 - 万一の水滝れを防止するためです。
洗濯終了後、できるだけ早く洗濯物を取り出してください。
- 長時間放置すると、シワになったり縮んだりすることがあります。

風乾燥コース 脱水容量 \~3.0kgまで

■「風乾燥コース」のみを行います。

1 水栓を開き、◎を押す
2 脱水した洗濯物を入れる
3 コース を押して「風乾燥」コースを選ぶ
- 予約運転はできません。
4 用乾燥を押して風乾燥の時間を選ぶ
- 30分、1時間、2時間、3時間の設定ができます。
5 ふたを閉め ▶II を押す
- 运転を開始します。
6 運転終了
- 風乾燥の終了を電子音でお知らせし、自動的に電源が切れます。

お願い

風乾燥終了後、できるだけ早く洗濯物を取り出してください。
- 長時間放置すると、シワになったり編んだりすることがあります。

洗濯のしかた (つづき)

毛布コース 毛布コース 洗油容量 マイナー・タクト毛布～3.0kgまで 轉毛布～1.5kg以下のもの3枚まで

毛布、夏掛けふとん、シーツ、カーテンなど大物を洗うことができます。

■ 洗濯できる毛布

表示のある綿毛布およびアクリル、またはポリエステル100%のマイヤー・タフト毛布

- 綿毛布

大きさ……140cm×200cm以下

質量……1.5kg以下のもの3枚

- マイヤー・タフト毛布

大きさ……140cm×200cm以下

質量……3.0kg以下のもの

ご注意

電気毛布は、洗わないでください。

- 洗える電気毛布については、電気毛布の取扱説明書に従ってください。

■ 洗濯できる夏掛けふとん

表示のある中わたがポリエステル 100%のもの

大きさ……140cm×190cm以下

中経質量…0.7kg以下のもの

経費量……1.4kg以下のもの

■洗濯できる羽掛けふとん

表示のあるもので、洗濯機で洗えると記載のあるもの

大きさ……150cm×210cm以下

総費量……1.8kg以下のもの

準備 洗む物や洗む機を傷めないために正しく準備してください。

①長い方を2つ折りにする

円毛布を2枚以上入れる場合は、 重ねて折りたたんでください。

④ フチのある方を下にして、洗濯ネット（市販品）に入れる

② さらに同じ方向に、3つ折りにする

⑤ 洗濯ネットのひもを固く結びリボン結びにする

- リボン部は洗浄ネットと毛石の周にはさみ込んでください。

③卷<

1 水栓を開き、 ⏻ を押す

2 ふたを開け、洗剤投入口の奥の穴に液体洗剤を入れる P9参照

- 洗剤は入れすぎないようにしましょう。入れすぎると泡が立ちすぎたり、すすぎが不十分になります。また、洗剤は溶けやすい液体洗剤をお勧めします。

3 柔軟剤を使う場合は 柔軟剤投入口に柔軟剤を入れる

- 柔軟剤投入口が入れにくい場所にあるときは、洗濯・脱水槽を右に回して入れやすい場所に移動させてください。P9参照

4 準備した毛布を入れる

- 沉濯ネットの口側が上になるように、洗濯・脱水槽に入れてください。

5 コース を押して「毛布」を選ぶ

6 ふたを閉め ▶IIを押す

- 速転を開始します。

7 運転終了

- 洗泥の終了を電子音でお知らせし、自動的に電源が切れます。

- 必ず、糸くずフィルターを掃除してください。

お願い

毛布やシーツなど大物を洗う場合は、必ず市販のネットに入れてください。また、毛足の長さや生地の厚みにより、ネットに入らない場合は洗濯できません。

- ネットに入れずに洗濯すると、洗濯物が洗濯・脱水桶から飛び出したり、脱水中に異常振動し、洗濯機・歯床などの破損、衣類の損傷などのおそれがあります。

毛布洗いのポイント

• 毛布のフチなど汚れのひどい部分は、あらかじめ手でもみ洗いをしましょう。
• 洗剤を入れすぎないようにしましょう。
• 水温が低いときは、ゆるま湯（約30℃）で洗うと汚れ落ちがよくなります。

洗濯のしかた (つづき)

念入りコース念入りコース 洗濯容量 \~7.0kgまで

1 水栓を開き、 ⏻ を押す

2 ふたを開け、洗剤投入口に洗剤を入れる PS 参照

3 柔軟剤を使う場合は 柔軟剤投入口に柔軟剤を入れる

- 業歌剤投入口が入れにくい場所にあるときは、洗濯・脱水権を右に回して入れやすい場所に移動させてください。PS参照

4 洗濯物を入れる

5 コース を押して「念入り」を選ぶ

6 ふたを閉め ▶■ を押す

- 速転を開始します。

7 運転終了

- 洗泥の終了を電子音でお知らせし、自動的に電源が切れます。

お願い

洗濯終了後は、必ず水栓を閉めてください。 - 万一の水滝れを防止するためです。

洗濯終了後、できるだけ早く洗濯物を取り出してください。

- 長時間放置すると、シワになったり縮んだりすることがあります。

ドライコース 洗濯容量～1.5kgまで

ドライコースは多めの水量でデリケートな衣類やドライマーク衣類をやさしく洗うコースです。

洗濯できるもの

や表示のあるもの

●学生服、セーラー服
●スラックス、スカート
●ブラウス、シャツ、ランジェリー(銅、麻)
●セーター、カーディガン (ウール、アンゴラ、カシミヤ)

●皮革製品、皮革装飾のあるもの
●羽、毛皮などの装飾のあるもの
● 裤、レーヨン、キュブラおよびその混紡品（裏地として使用しているものも不可）
●スーツ、コート、ネクタイなどの型くすれしやすいもの
●コーティング加工、樹脂加工（接着剤を使用したもの）、エンボス加工を施したもの
● ちりめんなどの強くよじった糸(強燃糸)を使用したもの
●ベルベットなどのパイル地、別珍など
●防水加工品(スキーウェアなど)
●色落ちしやすいもの
●取扱い絵表示および素材表示のないもの

洗剤について

表示の衣類

- ドライマーク衣類専用の液体洗部を使用してください。

表示のある衣類

- ドライマーク衣類専用の液体洗剤以外に液体中性洗剤も使用できます。

洗濯前の準備

■シミがあるときは裏側にタオルをあて洗剤をつけてタオルなどで軽く押さえます。
- 汚れやすいえり、袖口などは洗剤をつけてブラシなどで軽くたたいて落としておきます。
- ボタンやしせゅうの付いている衣類は裏返します。

ご注意

漂白剤は使用しないでください。

- 漂白剤は、強アルカリ性のため衣類を認めます。

• ボタンやファスナーは閉めてください。
• 色落ちしそうな衣類は、白いタオルなどに洗剤を含ませ、目立たないところに押し当てて確認してください。色落ちするものは洗わないでください。

洗濯のしかた (つづき)

ドライコース ドライコース つづきつづき

1 水栓を開き、 ⏻ を押す

2 ふたを開け、洗剤投入口の奥の穴にドライマーク衣類専用の液体洗剤を入れる PS受流

- 表示の衣類を洗濯する場合は、必ずドライマーク衣類専用の液体洗剤をご使用ください。

3 柔軟剤を使う場合は 柔軟剤投入口に柔軟剤を入れる

- 柔軟剤投入口が入れにくい場所にあるときは、洗濯・脱水槽を右に回して入れやすい場所に移動させてください。P9 参期

4 洗濯物を入れる

- 洗泥物はたたんで入れてください。

- 与傷みが気になる場合は、市販の目の相い洗浄ネットに入れてください。

5 コース を押して「ドライ」を選ぶ

6 ふたを閉め ▶■ を押す

- 速転を開始します。

7 運転終了

- 洗濯の終了を電子音でお知らせし、自動的に電源が切れます。

お願い

洗濯終了後は、必ず水栓を閉めてください。 - 万一の水漏れを防止するためです。

洗濯終了後、できるだけ早く洗濯物を取り出してください。

- 長時間放置すると、シワになったり擁んだりすることがあります。

干しかた ※必ず、風通しの長い日陰に干してください。

ウール、アンゴラ、カシミヤなどのセーター

- 形を整えて震返し、平下しをしてください。

- 形を整えて、ハンガーチしをしてください。伸びやすいものは平干しをしてください。

学生服、ブラウスなど

- 形を整えて、ハンガー干しをしてください。

- ハンガーにタオルを善いて、肩幅にあわせてお使いいただくと型くずれしにくくなります。

お願い

衣類乾燥機を使用する場合は、おしゃれ着乾燥のできるものをご使用ください。

仕上げかた

スチームアイロンで形を整える

- スチームアイロンを浮かせた状態でスチームをかけ、形を整えます。

縮んでしまったときは…

- 衣類を伸ばしたい寸法に広げてマチ針を打ち、スチームアイロンを浮かせた状態でスチームをたっぷりかけ、そのままの状態で乾燥させます。

※洗濯前に型紙を取っておくと便利です。

内容を個別に設定して洗濯したい内容を個別に設定して洗濯し

1 水栓を開き、 ⏻ を押す

2 ふたを開け、洗剤・洗濯物を入れる

3 コース を押してコースを選ぶ

4 洗い すぎず 脱水 水重 開め損 を押して、 内容・時間を設定する

- 押すことに内容や時間が変わります。

- コースにより設定できる内容が異なります。右の表を参考に、設定してください。

5 ふたを閉め ▶■ を押す

- 運転を開始します

6 運転終了

- 洗滝の終了を電子音でお知らせし、自動的に電源が切れます。

■各コースで設定・選択できる機能

コース	水量	風乾燥	予約	洗い	すすぎ	脱水	高濃度
	指定可選			選抜可選			洗浄
横 幸	○	○	○	○	○	○	○
つけおき	○	○	○	○	○	○	○
お急き	○	○	○	○	○	○	○
毛 布	×	×	○	×	×	×	○
風乾燥	×	○	×	×	×	×	×
念入力	○	○	○	○	○	○	○
ドライ	×	×	○	×	×	×	×
優洗浄	×	×	×	×	×	×	×

- 槽洗浄コースで衣類は洗えません。

- 保存パネル部（各部の名称）も合わせてご覧くださいP5-6参照

- 高温度洗涤は設定・送りできません。

高濃度洗浄: 高濃度洗浄液から洗い始め、繊維のすみずみまで洗剤を浸透させ、汚れをむから引き剥がします。

- つけおき:汚れの多いものを洗い行程前につけおき（30分間）することで、洗剤液が衣類にしみ込み、洗剤効果を上げます。※数分おきにバルセーターを回して洗剤液を万隆なく衣類に浸透させます。

※傷みやすい化粧・フール銅や色落ちしやすい衣類は使用しないでください。

お願い

洗濯終了後は、必ず水栓を閉めてください。 - 万一の水漏れを防止するためです。

洗濯終了後、できるだけ早く洗濯物を取り出してください。

- 長時間放置すると、シリになったり縮んだりすることがあります。

上手なお洗濯

洗濯液を2度使う

1 1度目の洗濯物を入れて、「洗い」のみの運転を行う P25参照

- 1度目の洗濯物は汚れの少ないものを洗い、汚れのひどいものは2度目に洗いましょう。

2 1度目の洗濯物を一時的に取り出す

3 そのまま2度目の洗濯物を入れ、お好みのコースで運転する P11～25支綿

- 洗濯物が浮かないように、上から押さえてください。 - 必要に応じて、洗剤を追加してください。

4 お好みのコース運転終了後、2度目の洗濯物を取り出す（2度目の洗濯終了）

5 再び1度目の洗濯物を入れ「すすぎ」「脱水」のみの運転を行う P25参照 (1度日の洗濯終了)

風呂の残り湯を使う

1 電源を入れ、洗濯物を入れる
2 コース・行程を選択しP11～25参照
3 給水が始まったら一時停止し、風呂の残り湯を入れる

- 市販の風呂水用ポンプをお使いいただくと、便利です。

4 ふたを閉めスタートボタンを押して運転を再開する

のりづけ のりづけできる量：0.5kg以下

1 電源を入れ、のりづけしたい衣類を入れる
2 標準コースにて、「洗い」のみ 「水量18L」に設定するP25参照
3 スタートボタンを押して運転(給水)する
4 洗濯が始まりバルセーターが回り始めたら一時停止し、洗濯のりを入れる

- のりの量は、洗濯のりに表示されている分量を日安にしてください。

5 ふたを閉めスタートボタンを押して 運転を再開する
6 「洗い」のみ終了後、「脱水」のみを設定しスタートボタンを押して運転する

お願い

のりづけ後は、「水量67L」にて「洗い」のみおよび「脱水」のみの連転を行い洗濯・脱水槽を洗浄してください。

- のりが残っていると、故障の原因になります。

予約洗濯

予約タイマー運転予約タイマー運転

1 水栓を開き、◎を押す
2 ふたを開け、洗剤投入口に洗剤を入れる P9参源

- 上部にある予約洗浄用の洗剤投入ケースをお使いいただくこともできます。（ただし、高濃度洗浄の効果は弱まります。）

3 柔軟剤を使う場合は 柔軟剤投入口に柔軟剤を入れる
- 柔軟剤投入口が入れにくい場所にあるときは、洗濯・脱水槽を右に回して入れやすい場所に移動させてください。P9参照
4 洗濯物を入れる
5 コース・行程を設定する11～25参照

6 ☎ を押して、洗濯終了時間をセットする

- 押すことに1時間単位で、2～24時間後までの設定ができます。

7 ふたを閉め ▶■ ■ を押す

- 予約ランプが点滅し、設定したコース・行程が消灯します。

例）7時間後にセットした場合

8 運転終了

- 洗濯の終了を電子音でお知らせし、自動的に電源が切れます。

ご注意

槽洗浄・風乾燥のみコースは、予約タイマーの設定はできません。

洗濯終了までの時間を、2～24時間後の範囲でセットできます。 睡眠前に予約タイマーをセットしておけば、朝の忙しい時間を有効に活用することができます。

予約タイマーの時間設定について

セットした内容を…

確認するには？

• 予約タイマー運転中に「予約」ボタンを担します。約5秒間セットしたコース・行程が表示されます。
  取り消すには?
• 「電源」ボタンを押して、電源を切ってください。
  変更するには?
• 電源を入れ直して、もう一度セットし直してください。

お願い

色移りしやすい衣類は、一緒に洗濯しないでください。

電源プラグを抜いたときや停電したときは、予約タイマー運転は取り消されます。

濃縮タイプの柔軟剤は、2倍の量の水で薄めてから使用してください。また、柔軟剤を長時間（約12時間以上）入れたままにしないでください。

- 固まってしまうことがあります。

予約タイマー運転には、粉石けんを使わないでください。
- 溜けにくく、固まることがあります。

予約タイマー運転中にふたを開けるとエラー「E2」が表示され警告音が鳴りますが、異常ではありません。 - ふたを閉めるとエラー「E2」表示および警告音は消えます。

知っていると便利

ふたロックについて

安全のためにすすぎ以降の行程では自動的にふたがロックされます。

ご注意

ふたロックのランプが点灯中は無理にふたを開けないでください。

- 破損・故障の原因になります。

ふたが開いた状態で脱水運転に入ると、エラー「E2」が表示され運転を停止します。

- ふたを閉めると、運転が両開されます

ふたロックを解除するには

運転中のとき

• ①を押して一時停止させると、約10秒後にふたロックが解除されます。(ふたロックのランプが汚灯したのを確認してからふたを貰けてください。)
• ふたロック中に④を押して電源を切った場合も、約10秒後にふたロックは解除されます。

電源が入っていないとき

- 電源を入れるとふたロックが衛除されます。(ふたのロックがかかっているときに電源プラグを抜いたり、停電になると、ロックがかったままになります。運転終了後に電源プラグを抜くときは、ふたロックのランプが消えたのを確認してから電源プラグを抜いてください。)

チャイルドロック

子供による誤動作や勝手にふたを開けてしまい洗濯・脱水槽内に閉じ込められるのを防ぐため、ふたにロックをかけると共にボタン操作をできないようにします。

を約5秒間押す

- ビッピッピッと電子音がり「L」と表示されたのち、チャイルドロックのランプが点灯します。

コースを選択してから▶IIを押す

- ふたにロックがかかりふたロックランプが点灯し電源の「入」「切」およびチャイルドロックの解を以外の操作が無効になります。

チャイルドロックを 解除するには

• ユを約5秒間押すと、ピッピッピッと電子音が届り、チャイルドロックが解除されます。
  ※チャイルドロックは解除するまで、電源を切っても解除されません。

※「標準」コースの布量検知（ファジープログラム）を行う場合は、洗剤投入後に運転を開始してからチャイルドロックを設定して下さい。

終了音を消す

運転終了をお知らせする、終了ブザーを鳴らないように設定することができます。(初期設定は「終了ブザー音有り」)

を約5秒間押し(ビッビッビッ)て運転を

※運転終了後に、自動的に「終了プザー吾有り」に戻ります。 「終了プザー吾無し」の設定は、都度行ってください。

開始させると、終了ブザー音がならなくなります。※運転開始後に「終了ブザー音有り」を内展設定する場合は、一度電源を切って初めから洗浄設定をしてください。

お手入れ

洗濯・脱水槽を洗う（梧洗浄コース）

長期間の使用により洗濯・脱水樋に汚れや黒力ビが発生することがあります。 2ヶ月に1度（粉石けんを使用している場合は、1ヶ月に1度）を目安に槽洗浄を行ってください。

水栓を開く

を押す

を押して、|槽洗浄」を選ぶ

- 残り時図表示が「CH」と表示されます。(12時間という意味です。)

を押す

- 运転を開始します。

バルセーターが回り始めたら市販の塩素系漂白剤を約300ml入れる

• 通常の洗浄洗剤は使用しないでください。洗浄効果がありません。
• 衣類は入れないでください。
• ふたは必ず閉めてください。

運転終了

- 槽洗浄の終了をブザーでお知らせし、自動的に電源が切れます。

お願い

連続して槽洗浄運転を行わないでください。 - 故障の原因になります。

汚れのひどい場合や黒カビが発生してしまった場合は、市販の洗濯槽クリーナーをご使用ください。
- 洗澤橋クリーナーの説明書に従ってご使用ください。

ステンレス槽のさびは…

市販のクリームクレンザーをスポンジにつけて、さびを取り除いてください。

- 会届たわしなどは使用しないでください。洗濯脱水槽を傷つけ、さびやすくなります。

さびの発生を防ぐために…

• ヘアピンなどのさびやすい鉄製品を洗濯・脱水槽に入れたままにしない。
• ふさびや鉄粉などの混じった水を入れない。特に、断水後はご注意ください。

お手入れ (つづき)

お手入れのしかたお手入れのしかた

揮発性のものは使わない

揮発性のもの（シンナー・ベンジン・ガソリンなど）を使用すると、変形や割れが発生することがあります。

本体

よく絞ったやわらかい布で拭く

- 汚れが落ちにくい場合は、薄めた中性洗剤で拭き取ってください。中性洗剤を使用したあとは、よく水拭きをし、さらに乾いた布で拭いてください。

直接水をかけて掃除することは、 絶対にしないでください。 ・ショート・涙呂のおそれがあります。

ご注意

化学そうきんをご使用の場合は、その注意書に従ってください。

給水口

歯ブラシなどで汚れを取り除く

- 給水口にゴミがたまると水の出方が悪くなります。最低でも年に1度は、給水ホースを外し、給水口にたまったゴミを乗ブラシなどで取り除いてください。

警告

安全のため、必ず電源プラグを抜いてください。 特電するおそれがあります。

糸くずフィルター

裏返してゴミを取り除く

- 汚れが落ちにくい場合は、外して水洗いしてください。

別売部品

糸くずフィルター

希望小売価格 1個 600円（税抜）

で業入は、お頁上げの販売店または、お害さま修理で相談窓口へお問い合わせください。

■ 糸くずフィルターの取り付けかた

矢印のように糸くすフィルターの左右のピンを差し込み、取り付けを行ってください。(取り外しは逆の手順で行ってください。)

電源コード・プラグの安全点検

• 電源コードに亀裂や、すり傷がありませんか？
• 電源プラグがコンセントに根本まで確実に差し込まれていますか？
• 電源プラグに異常な発熱はありませんか？
• 電源プラグの刃および刃の取付け面にホコリが付着していませんか？

凍結のおそれがあるときは

冬場、凍結させないために…

1 水栓を閉める

2 | 洗い」の運転を行い、給水ホースの水を抜く
- 10秒程度運転してください。給水ホースを外したときの水の飛び散りを防ぐためです。
3「脱水」の運転を行い、 洗濯・脱水槽の残水を排水する
4 給水ホースの水栓蛇口側を外して、 ホース内の残水をバケツなどに排水する

凍結してしまったときは…

1 給水ホースの接続部(水栓側と本体側)に50℃未満の温水をかける

- 床がぬれて困る場合は、蒸しタオルで包んでください。

2 給水ホースを外し、
50℃未満の温水につける
- 水が飛び散る場合がありますので、タオルなどをあてて外してください。
3 50℃未満の温水を約1L、
洗濯・脱水槽に入れ、10分間放置する
4 給水ホースを接続し、水栓を開けて運転し、給水と排水できるか確認する

据え付け

お願い

• 据え付け前は、電源プラグをコンセントに差し込まないでください。
• 給水ホース、マジックつぎ手は、必ず付属品または当社専用のものを使用してください。
• 据え付け後は、必ず試運転を行い、水漏れや異常音が発生しないか確認してください。

据え付けについて据え付けについて

据え付け場所

• 床が丈夫で水平なところ
• 湿気の少ないところ
  浴室には絶対に据え付けないでください。

- 冬期に凍結のおそれのないところ

- 給水・排水の便利なところ

- 雨、直射日光のあたらないところ

本体は排水ホース側を9cm以上、反対側は2cm以上、裏側は5cm以上壁から離してください。異常な振動や音を防ぐためです。

水平に設置

1 水平基準窓を真上から見て、水平度を確認する

2 水平でないときは、前脚2ヶ所の高さ調整脚を回して調整する

3 洗濯機の対角を押さえて、がたつきがないか確認する

アースについてアースについて

警告

必ず、アースをしてください 故をや和むのとき、感むするおそれがあります。

■ アース工事について

- 安全にご使用いただくため、D種（第3種）接地工事が必要です。詳しくは、お頁上げの販売信にご相談ください。（接地工事は電気工事士の資格が必要です。）

■コンセントに アース端子があるとき

アースの先端を確実に アース端子に接続してください。

次の場所には、アース線を接続しないでください。

• ガス管……渋発や引火の危険性があります。
• 水道管……プラスチックの部分があり、アース効果がありません。
• 避宮針・電話のアース線 ……落電のときに大電流が流れ危険です。

排水ホース

付け換え

- 工場出荷時は排水ホースが左側にセットされています。 右側に付け換える場合は、下記手順で付け換えてください。

1 前面が下になるように、毛布や段ボールの上に倒す

2 排水ホースを押し上げて外し、図のように右側にセットし直す

排水口に差し込む

排水ホース先端のフックを外し、排水口に差し込む

- 排水スリープは排水ホースの先端がふさがれて排水が患くならないように、すき向を持たせるためのものです。必ず取り付けてご使用ください。

■排水口がエルボの場合

排水ホースの先端部をエルボに しっかりと差し込み、ホースバンド で確実に固定してください。

警告

排水ホースの付け換えは、必ず手袋をする しがをするおそれがあります。

ホースを延長する場合

- お買い上げの販売店にて「排水ホース延長キット」を入ください。

- 排水ホースの長さ、敷居を栽える場合の高さは下表に従ってください。

ホースの状態	ホースの高さ	延長ホースの長さ
途中で高くなる場合	10cm以内	1m以内
途中で高くならない場合	-	3m以内

ホースが長すぎる場合

- カット位置を切り、先端に排水スリーブを取り付けてください。

ご注意

ホースをつぶさないようにしてください。

ホースの先が下水口の水につからないよう

ホースのこすれに注意してください。

据え付け(つづき)

給水ホース給水ホース

水栓について

横水栓が適しています

横水栓

角口水栓

自在水栓

万能ホーム水栓

お願い

• 給湯機設備には取り付けないでください。
• 水栓が合わない場合は、販売店またはハイアールジャパンセールス株式会社へご相談ください。
• 洗濯機専用水栓の設置には、別売の「分岐水栓」の利用をおはじめします。

マジックつぎ手の取り付けかた

1 スリーブを引き下げて、マジック つぎ手を外す

- ロックレバーを押しながらスリープを引き下げて、マジックつぎ手を外してください。

2 すき間を約4mmにする

- 締め付けノズルを回して、締め付けリングと締め付けノズルのすき間を約4mmにしてください。

3 ネジをゆるめ、蛇口に押し付ける

- マジックつき手のネジ（4本）をゆるめて、拡口に直に押し付けてください。

蛇口の口径が、17mm以上の場合

- ネジ（4本）をいっぱいにゆるめて、ガイドリングを取り外してください。

4 ネジを均等に締め付ける

- 蛇口が中心になるように、ネジ（4本）を均等にしっかり締め付けてください。

右に囲して、均等にしっかり細め付ける

5 締め付けノズルを矢印の方向に回し、しっかり締め付ける

- 禹め付け後、締め付けリングと締め付けノズルのすき当が約1～3mmになっていることを確認してください。

※締めつけることによってマジックつぎ手内のゴムパッキンと 蛇口の先砕が密着し、水帯れを防止します。

給水ホースの取り付けかた

1 スリーブを引き下げて、マジック つぎ手に差し込む

- ロックレバーを抑しながらスリーブを引き下げて、マジックつぎ手に差し込んでください。

2 スリーブを離して"カチン"と音がするまで押し上げる

- 取り付け後、給水ホースを下に引いて、恵実に取り付けられているか傾勢してください。

3 給水ナットを給水口にしっかり締め付ける

給水ホースの外しかた

1 水栓を閉める

2 「洗い」の運転を約10秒間行う

- 給水ホースを外したときの水の飛び散りを防ぐためです。

3 給水ホースの水栓(蛇口)側を外して、ホース内の水をバケツなどに排水する

4 給水ホースの給水ナット(本体側)を外す

給水ホースの延長は、別売の延長ホースをご使用ください。

お願い

• 取り付け後、必ず水漏れがないか確認してください。水漏れするときは、始めからやり直してください。
• 転居などによりマジックつぎ手を取り付け直す場合は、必ず、すき向を約4mmに開節してから（手順2）、取り付けてください。
• 長期間の使用により水滑れした場合は、もう一度始めから取り付け直してください。それでも不具合のある場合は、マジックつき手を交換してください。

故障かなと？思ったら

以下の点をお調べになり、それでも呂合の悪いときは、お買上げの販売店にご相談ください。

こんなとき	エラー表示	おたしかめください(原因)
運転しない		● 晃きプラグをミンケントにしっかり至し込んでいますが?● 電とヒューズやフレーカーがもれていませんか?● 場史ではありませんか?● 環きスイッチを入れていませんか?● スタートノーオ停上げタンは押しましたか?
水漏れ		● 木地の形状は蒼していますか?(P.35)● マックコツガのネジやノズルがゆるんでいませんか?(P.35)● 水水ロナットの摩め付けがゆるんでいませんか?(P.35)● 水水口にココが活示っていませんか?(P.31)● 沜水ホースが含まれていませんか?(P.34)
異常音がする振動が大きい		● 洗道器の差え付けが絵いていたり、がたついてじていませんか?(P.36)● フッテキティやヘビピン、金属のと一鋭に決っていませんか?● 常見コードロナース施、給与ホースのかるみが洗浄してひっていませんか?(排水の活動で当が大きくなることがあります。)
風乾燥で洗浄物にムラができる		● 洗道器の差を必ずませませんか?(高さ多いともずくかくはんできませんになります。)● 洗道器の厚さ稀的分はすぎませんか?(湿が増強に少ない 0.5 kg · m^2 )と洗浄・給水種によりつなぐ、うまくなくほんてきゅううになります。)
ふたが開かない		● ふたロック検索が進いていませんか?(P.29)● デッイルドロック検索になっていませんか?(P.29)
排水しない	E1	● 排水ホースを排水口に立ち込んでいますか?● 排水ホースがつぶられていませんか?(P.34)● 排水の位置を富くなっていませんか?(P.34)● 排水ホースの二びがされていればませんか?(P.34)● 排水ホースの九歳が散くことができませんか?(P.34)
途中で止まる	E2	● ふひとを引きっていませんか?(P.29)● テクタイマー広和時に、ふたを消けていませんか?(P.28)
脱水しない	E3	● 洗道数がって言っていませんか?● 洗道・給水種の引水口に影響が届まっていませんか?
給水しない	E4	● 水栓を問していますか?● 結水ホース都続口の網に二日などが届まっていませんか?(P.31)● 水淀していませんか?● 水水としてしませませんか?● 水水水土が散くありませんか?
	F8	● 水栓(水母)セシリーに異常があります。
	F8	● ふれロック発発が正常に係いていません。● ふれが完全に関まっていませんか?(P.4)● ふれロック部からボタンや酒館が届まっていませんか?(P.4)● ふれ目のロック部が仮装していませんか?● 一层屋体を走いて、屋本プラグを抜きましてください。

下記のような場合は故障ではありませんので、ご注意ください。

初めて使用するときに排水ホースから水が出る	・工場の性能テスト時の味水です。
問欠的に脱水する	・脱水を効果的に行うためのものです。
脱水の途中ですすぎになる	・洗浄物が片言っているためです。給水して片言りを修訂し、両び脱水を行います。それでも片言りが直らない場合に生産を導します。
運転の途中で止まっている	・運転の脱水のために上まっていることがあります。
運転初換え時に音がする	・洗りや脱水、給水、脱水等及び読えです。

保証とアフターサービス

保証書（別添付）

お買い上げ口・販売店名などの記入を必ず確かめ、お買い上げの販売店からお受け取りいただき、内容をよくお読みのあと、大切に保存してください。

保証期間

お買い上げ日から1年間（本体）

ただし、多くすフィルターなどの消耗品は、 保証期間内どちら有料とさせていただきます。

修理を依頼されるとき

37ページの表に従ってお誰かめください。それでも異常がある場合は、ご使用を中止し、必ず電源プラグを抜いてから、お言い上げの販売店へご連絡ください。 なお、衣服の維備など製金修理以外の責任はご容裁ください。

保証期間中は

保証書の規定に従って、出張修理をさせていただきます。

保証期間を過ぎているときは

修理すれば使用できる製品については、ご希望により有料で修理させていただきます。当社は、この洗浄機の補修用性能部品を製造切後の8年保有しております。 (注: 補修用性能部品とは、その製品の機能を維持するために必要な部品です。)

修理料金の仕組み

製品料金は、技術料・部品代・出張料などで構成されています。

技術料	診断:依頼住所の修理および部品交換 診型 修理完了時の点検などの作業にかかる費用です。
部品代	修理に使用した部品および補助材料代です。
出張料	お客様のご依頼により、職金のある場所へ技術者を派遣する場合の費用です。

お客さまご相談窓口

■まずは、お買い上げの販売店へ…

家電商品の修理のご依頼やご相談は、お買い上げの販売店へお申し出ください。 処居や贈答品でお困りの場合は、下記の相談窓口にお問い合わせください。

商品についての全般的なご相談

総合相談窓口：

固定電圧からは

00.0120-865-812

表决電話：PHS0654

0570-020-812(有科)

365日 9:00\~18:30

※FAXでご相談される場合

0570-013-791(有料)

商品の修理サービスについてのご相談

修理相談窓口：

同定電話/电话

00.0120-982-540

股票简称：PHS005

0570-010-540(有科)

月曜日～金曜日

9:00\~18:30

9:00\~17:30

※上記のご相談窓口の名称、電話番号は変更することがありますのでご了承ください。

■"お客さまご相談窓口"における個人情報のお取扱いについて

お客さまご相談窓口でお受けしたお客さまのお名前、ご住所、お電話番号などの個人情報は要切に管理いたします。

また、お客さまの同意がない限り第三者への回示は行いません。(業務委託の場合および法令に基づき、必要とされる場合を除く。)

・お客さままで拡談窓口でお受けした個人情報は、商品・サービスに関わるで拡談　お問い合わせおよび修理の対応のみを目的として用います。なお、この目的のためにハイアールジャパンセールス株式会社および対象会社で上前法人情報を利用することがあります。

・上部目的の原則内で対応業務を委託する場合、委託先に対しては当社と同等の個人情報保護を行わせることもに、委託な管理・監督をいたします。
