使用説明書 ST128UTPEA StarTech.com

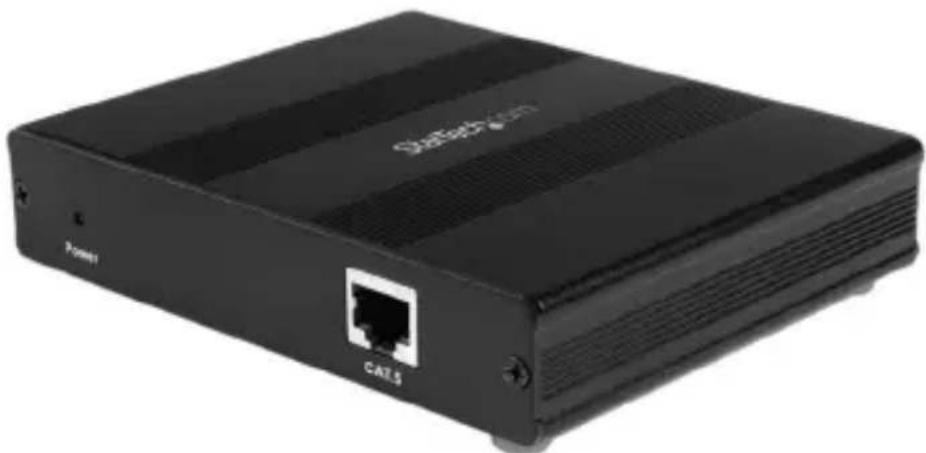

Cat5対応VGAエクステンダー(受信機のみ) オーディオ対応
STUTPEALR STUTPEALRGB ST124UTPEA ST128UTPEA STUTPEA4X
*実際の製品は写真と異なる場合があります。
DE: Bedienungsanleitung - de.startech.com
FR: Guide de l'utilisateur - fr.startech.com
ES: Guía del usuario - es.startech.com
IT: Guida per l'uso - it.startech.com
NL: Gebruiksaanwijzing - nl.startech.com
PT: Guia do usuário - pt.startech.com
最新の情報はwww.startech.comでご確認ください
FCC準拠ステートメント
本製品はFCC規則パート15のBクラスデジタルデバイスに対する制限を遵守しているかを確認する試験にて、その準拠が証明されています。これらの制限は、住居環境に設置された場合に有害な干渉から合理的に保護するために設計されています。本製品は無線周波数エネルギーを発生、使用、放出し、指示に従って取り付けられ、使用されなかった場合は、線通信に有害な干渉を与える可能性があります。一方、特定の取り付け状況では、干渉が起きないという保証を致しかねます。本製品がラジオやテレビ電波の受信に有害な干渉を発生する場合（干渉の有無は、製品の電源を一度切り、改めて電源を入れることで確認できます）、次のいずれかまたは複数の方法を試すことにより、干渉を是正することをお勧めします：
- 受信アンテナの向きを変えるか、場所を変える。
- 製品と受信アンテナの距離を離す。
- 受信アンテナが接続されているコンセントとは異なる回路を使うコンセントに本製品を接続する。
- 販売店か実績のあるラジオ/テレビ技術者に問い合わせる。
商標、登録商標、その他法律で保護されている名称やシンボルの使用
本書は第三者の商標、登録商標、その他法律で保護されている名称やシンボルをウェブサイト上で使用する場合がありますが、これらは一切StarTech.comとは関係がありません。れらの使用は、お客様に製品内容を説明する目的でのみ行われており、StarTech.comによる当該製品やサービスの保証や、これら第三者による本書に記載される商品への保証を意味するものではありません。本書で直接的に肯定する表現があったとしても、StarTech.corは、本書で使用されるすべての商標、登録商標、サービスマーク、その他法律で保護され名称やシンボルは、それぞれの所有者に帰属することをここに認めます。
目次
はじめに....1
特徵 1
付属品....1
ハードウェアガイド......2
ローカルユニット - フロント.... 2
ハードウェアガイド - 続き 3
リモートユニット - フロント.... 3
リモートユニット - リア 3
ハードウェアガイド - 続き 4
ラインスプリッタ - リア...... 4
ラインスプリッタ - フロント 4
仕様 6
ローカルユニット 6
リモートユニット 6
仕様 - 続き......7
ラインスプリッタ ユニット（STUTPEA4X） 7
仕様 - 続き...... 8
距離 / 解像度 8
配線情報およびコード 8
技術サポート 9
保証に関する情報......9
はじめに
StarTech.comのビデオ拡張ソリューションをご購入くださいますようお願いいたします。ST124UTPEA/ST128UTPEAとSTUTPEALR（GB）を組合せれば、Cat5 UTPケーブルを介して離れた場所に高品質ビデオ（オーディオ付）を送信する費用対効果の高い方法を提供しています。
特徵
- 最大延長距離における解像度は、1024x768（リフレッシュレート60 Hz）。送信距離を短くすることで、より高い解像度を実現
- VGAビデオおよびオーディオ信号を最長300m離れた場所にあるモニタまで送信
- 4ポート ラインスプリッタと一緒に使用可能
付属品
ST124UTPEA/ST128UTPEA/STUTPEA4X
- VGAビデオとオーディオエクステンダ（ローカルユニット）
- 電源アダプタ
- 2xラックレイル
- ラックレイル用ネジセット
- 取扱説明書
STUTPEALR (GB)
- 取扱説明書
- 長距離UTP受信機
- 電源アダプタ - クラス2トランスフォーマー
ハードウェアガイド

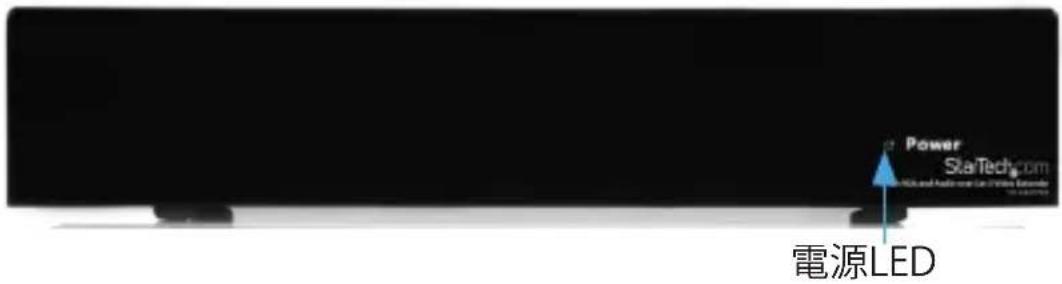

ローカルユニット-フロント外観
ST124UTPEA
ST128UTPEA
ST128UTPEA


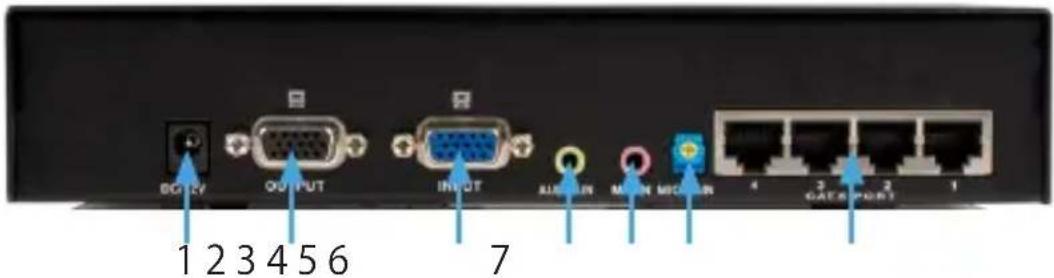

1 2 3 4 5 6 BOOT OUTPUT INPUT AUXUN MAIN MCKUN 4 3 2 1 GATE-PORT*写真はST124UTPEA
| 1 | 電源入力用ジャック |
| 2 | VGA出力(HD-15コネクタ(メス)) |
| 3 | VGA入力(HD-15コネクタ(メス)) |
| 4 | オーディオ入力 |
| 5 | マイク入力 |
| 6 | MIC ゲイン - マイクの音量調節 |
| 7 | CAT5出力(RJ-45コネクタ):ST124UTPEA x 4ST128UTPEA x 8 |
ハードウェアガイド - 続き

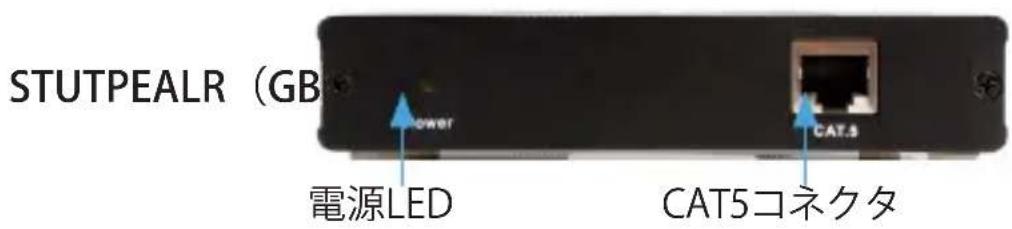

リモートユニット-フロント外観


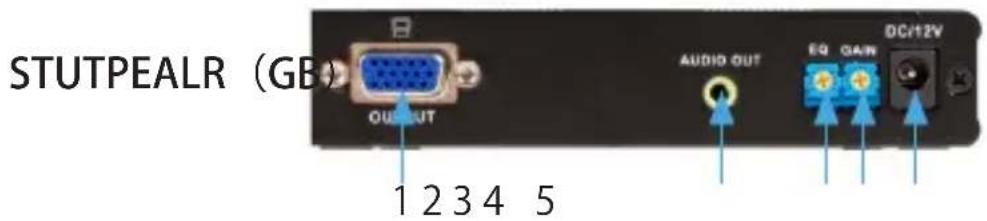

STUTPEALR (GB) Power 電源LED CAT5コネクタリモートユニット - リア外観
| 2 | オーディオ出力 |
| 3 | EQ - イコライゼーション長の調節(画像鮮鋭度を調節) |
| 4 | GAIN - 明るさの調節 |
| 5 | 電源入力用ジャック |
ハードウェアガイド - 続き

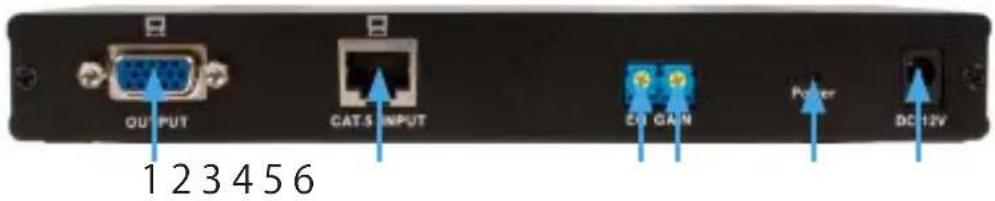

ラインスプリッタ-リア外観


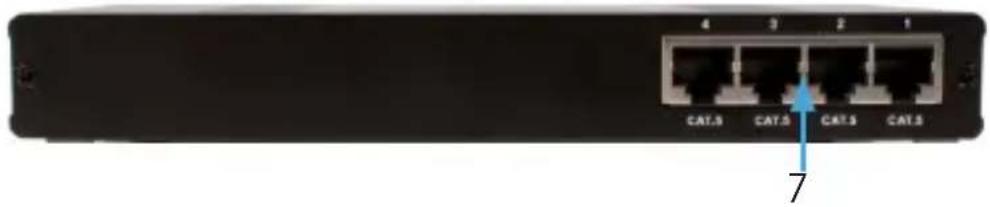

OUTPUT CAT.S INPUT ECI GAIN Power DC 12V 1 2 3 4 5 6ラインスプリッタ-フロント外観
| 1 | VGA出力(HD-15コネクタ(メス)) |
| 2 | CAT5入力 |
| 3 | EQ-イコライゼーション長の調節(画像鮮鋭度を調節) |
| 4 | ゲイン-明るさの調節 |
| 5 | 電源LED |
| 6 | 電源入力用ジャック |
| 7 | CAT5出力ポート |
- VGA信号のソース機器（コンピュータ）の電源を切ります。
- HD-15オス - オスケーブルを用いて、ローカルユニット（ST124UTPEA/ST128UTPEA）のHD-15 INPUT（入力）コネクタ（メス）を信号ソース（コンピュに接続します。
- 3.5mmオーディオケーブルを使って、ローカルユニット（ST124UTPEA/ST128UTPEA）のAUDIO IN（オーディオ入力）ポートとオーディオソース（コンビータのサウンドカード）のオーディオ出力ポートを接続します。
- オプション：ローカルユニット（ST124UTPEA/ST128UTPEA）のMIC IN（マイク入：コネクタに互換性のあるマイクケーブルを接続します。
- HD-15オス - オスケーブルを使用して、VGAモニタをローカルユニット（ST124UTPEA/ST128UTPEA）のHD-15出力ポート（メス）に接続します。
- CAT5ケーブルを使用して、ローカルユニット（ST124UTPEA/ST128UTPEA）のCAT出力ポートとリモートユニット（STUTPEALR（GB））を接続します。
オプション:STUTPEA4Xラインスプリッタをお使いの場合、ローカルユニット（ST124UTPEA/ST128UTPEA）のCAT5出力ポートをCAT5ケーブルを使用してラインスプリッタに接続します。ラインスプリッタを接続したら、CAT5ケーブルを使用して最大4台のリモート機（STUTPEALR（GB））に接続することができます。
- 各リモートユニットがローカルユニット（ST124UTPEA/ST128UTPEA）またはラインスプリッタ（STUTPEA4X）のいずれかに接続されたら、必要に応じて、リモートニットのHD-15出力コネクタにVGAモニタを接続します。
- リモートユニットのAUDIO OUT（オーディオ出力）ポートをオーディオを分配するために使用するデバイス（ステレオレシーバーやアンプなど）に接続します。
- すべてのユニット（ローカルユニット、スプリッタ、リモートユニット）の電源コードを接続します。
10.モニタ、パソコン、オーディオ用アンプの電源を入れます。
ローカルユニットとリモートユニットを配置する際、各コンポーネントの最大距離を確認してください（仕様のセクションにあります）。
仕様
ローカルユニット
| 機能 ST124UTPEA ST128UTPEA | |
| VGA入力コネクタ | HD-15 (メス) x1 |
| VGA出力コネクタ | HD-15 (メス) x1 |
| オー ディオ 入 カコネクタ | 3.5mmステレオジャック x1 |
| マイク入 カコネクタ | 3.5mmステレオジャック x1 |
| RJ-45コネクタ | 4 8 |
| 最大解像度 | 1280x1024 60Hz |
| ケーブル距離 | 300m (最大) |
| 電源アダプタ (最小) | DC 12V、1250mA |
| 重量 | 600 g 660 g |
| 外形寸法 (幅×奥行き ×高さ) | 220x119.5x41mm |
リモートユニット
| 機能 | STUTPEALR STUTPEALRGB |
| VGA入力/出力コネクタ | HD-15(メス) x1 |
| オーディオ入力/出力コネクタ | 3.5mmステレオジャック x1 |
| RJ-45コネクタ | 1 |
| 最大解像度 | 1280x1024 60Hz |
| ケーブル距離 | 300m(最大) |
| 電源アダプタ | DC 12V、600mA |
| 重量 | 296 g |
| 外形寸法(幅×奥行き×高さ) | 130x110.5x25mm |
仕様 - 続き
ラインスプリッタユニット（STUTPEA4X）
| 機能 STUTPEA4X | |
| RJ-45入力コネクタ | 1 |
| RJ-45出力コネクタ | 4 |
| 最大解像度 | 1280x1024 60Hz |
| ケーブル距離 | 300m (最大) |
| 電源アダプタ (最小) | DC 12V、1250mA |
| 重量 | 322 g |
| 外形寸法 (幅×奥行き×高さ) | 200x111x25 |
仕様 - 続き
距離 / 解像度
以下の事項にご注意ください:他の規格よりも優れたパフォーマンスをお楽しみいただくため、CAT5ケーブルをお使いいただくことをお勧めいたします。例えば、CAT6
| ケーブルタイプ 最長距離 最大解像度 | |
| 50m 2048 x 1536 | |
| 100m 1280 x 1024 | |
| CAT.5/5E | 180m 1024 x 768 |
| 200m 800 x 600 | |
| 300m 640 x 480 | |
| 30m 1920 x 1440 | |
| CAT.6 | 50m 1280 x 1024 |
| 100m 800 x 600 | |

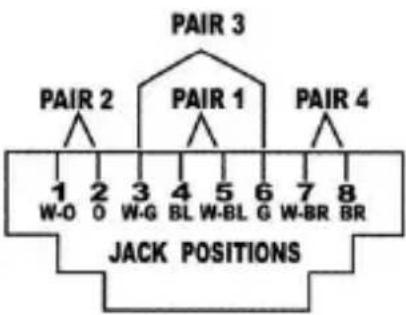

配線情報およびカラーコード
| 導線の識別 | RJ-45ピンアサイン | 導線のカラーコード |
| ペア1 | 5 | 白-青 |
| 4 | 青 | |
| ペア2 | 1 | 白-オレンジ |
| 2 | オレンジ | |
| ペア3 | 3 | 白-緑 |
| 6 | 緑 | |
| ペア4 | 7 | 白-茶 |
| 8 | 茶 |
StarTech.comの永久無料技術サポートは、お買い上げいただいたお客様に安心して製品をお使いいただきたいという願いから業界屈指のソリューションを提供しております。お使いの製品についてヘルプが必要な場合は、http://jp.startech.com/Supportまでアクセスしてください。当社では、お客様をサポートするためのオンラインツールやユーザーマニュアル、および、ダウンロード可能な資料をご用意しております。
ドライバやソフトウェアに関する最新情報はhttp://jp.startech.com/Downloadsでご確認ください。
保証に関する情報
本製品は2年間保証が付いています。
また、StarTech.comは、資材や製造工程での欠陥に起因する商品を、新品購入日から、記載されている期間保証します。この期間中これら商品は修理のために返品されるか、当社の裁量にて相当品と交換いたします。保証で適用されるのは、部品代と人件費のみです。StarTech.comは商品の誤用、乱雑な取り扱い、改造、その他通常の摩耗や破損に起因する欠陥や損傷に対して保証いたしかねます。
責任制限
StarTech.com Ltd. や StarTech.com USA LLP（またはその役員、幹部、従業員、または代理人）は、商品の使用に起因または関連するいかなる損害（直接的、間接的、特別懲罰的、偶発的、派生的、その他を問わず）、利益損失、事業機会損失、金銭的損失対し、当該商品に対して支払われた金額を超えた一切の責任を負いかねます。一部の州では、偶発的または派生的損害に対する免責または限定的保証を認めていません。これらの法律が適用される場合は、本書に記載される責任制限や免責規定が適用されない場合があります。
